INSTRUKCJA OBSŁUGI S116WP PULSAR
Wydanie: 1 z dnia 18.09.2020
Zastępuje wydanie: ----
PL
Cechy:
- Switch 16 portów
16 porty PoE 10/100 Mb/s (transfer danych i zasilan
2 porty 10/100/1000 Mb/s (porty G1/G2) (UpLink)
• Tryb Long Range (do 250m). - 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE 802.3af/at (PoE+)
-
Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 16K)
-
Sygnalizacja optyczna
• Dodatkowe elementy montażowe
• Gwarancja – 2 lata od daty produkcji
Przykład zastosowania.
1. Opis techniczny
1.1. Opis ogólny.
S116WP to 16-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty oznaczone G1 oraz G2 służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).
Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.
1.2 Schemat blokowy.


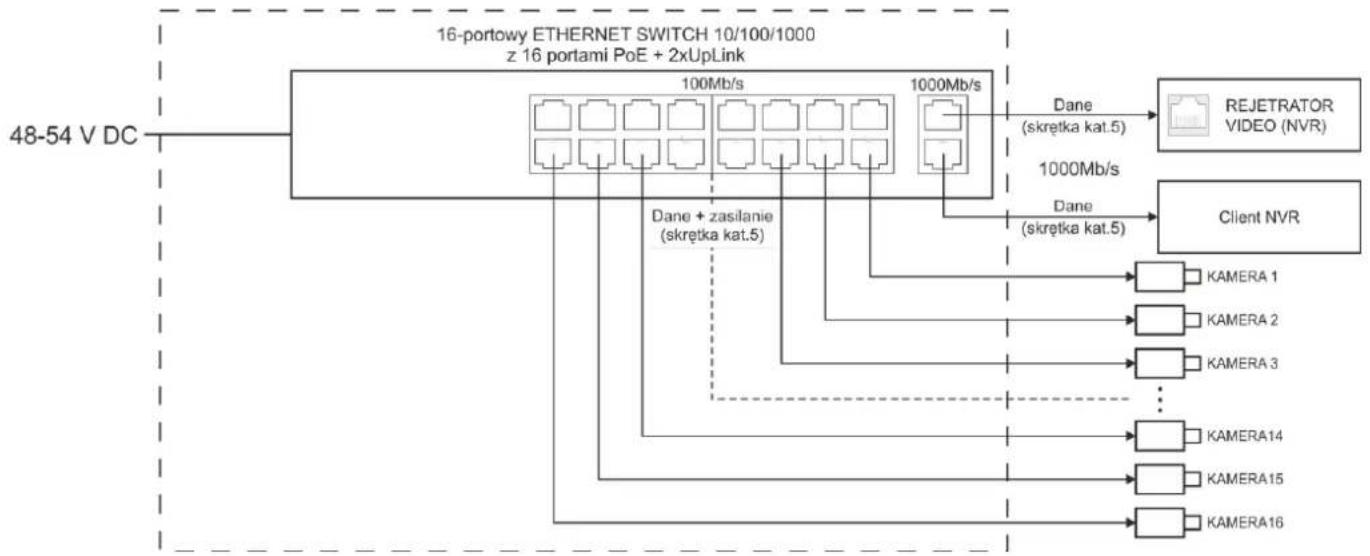

Rys. 1. Schemat blokowy.
1.3. Opis elementów i złącz.
Tabela 1. (patrz rys. 2, 3 i 4)
| Element nr (Rys. 2) | Opis |
| [1] | Sygnalizacja optyczna |
| [2] | 16 x PoE port (1÷16) |
| [3] | 2 x UpLink port (G1, G2) |
| [4] | Wentylator |
| [5] | Gniazdo zasilania |
| [6] | Przełącznik trybu Long Range |
| [7] | Dodatkowe elementy montażowe |

Rys. 2. Panel czołowy switcha.

Rys. 3. Panel tylny switcha.

Rys. 4. Widok switch'a.
1.4. Parametry techniczne

Tabela 2.
| Porty | 16 x PoE (10/100 Mb/s) (RJ-45)2 x UpLink (10/100/1000 Mb/s) (RJ-45)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX |
| Zasilanie PoE | IEEE 802.3af/at (porty 1÷16), 30 W na każdy port * |
| Tryby pracy | Long Range, VLAN |
| Protokoły, Standardy | IEEE802.3, 802.3u, 802.3x CSMA/CD, TCP/IP |
| Przepustowość | 14,8 Gb/s |
| Metoda transmisji | Store-and-Forward |
| Optyczna sygnalizacja pracy | Zasilanie switch'a;Link/Act;PoE Status |
| Zasilanie | 48-54 V DC; 5 A max. |
| Warunki pracy | Temperatura -10°C ÷ 40°C,Wilgotność względna 5% - 90%, bez kondensacji |
| Wymiary | W=270, H=44, D=181 [+/- 2mm] |
| Akcesoria dodatkowe | uchwyty do RACK 19" |
| Waga netto / brutto | 1,25 / 1,45 [kg] |
| Klasa ochronności PN-EN 60950-1:2007– | I (pierwsza) |
| Temperatura składowania | -20°C ÷ 60°C |
| Deklaracje | CE |
* podana wartość 30 W na port jest wartością maksymalną. Przy pełnym obsadzeniu portów PoE sumaryczny pobór mocy nie powinien przekroczyć 240W.
2. Instalacje
2.1. Wymagania
Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.
Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz - zalecane napięcie wynosi 52 V. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. W przypadku pełnego obsadzenia portów PoE summaryczny pobór mocy nie powinien przekroczyć 240 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
2.2. Tryb Long Range
Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji STANDARD (patrz Rys. 5), porty PoE pracują z prędkością 100 Mb/s i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu przełącznika w pozycję EXTEND zasięg na portach 9÷16 zostaje zwiększony do 250 metrów, a prędkość zredukowana do 10 Mb/s. W obu trybach prędkość portów UpLink wynosi 1000 Mb/s.
Uwaga: Zmiana trybów wymaga restartu zasilania!
2.3. Procedura instalacji
- Podłączyć switch do zasilacza, zwracając uwagę na polaryzacje i wymagane parametry. Switch powinien być zainstalowany w taki sposób i w takim miejscu, aby przepływ powietrza wokół niego był swobodny.
- Podłączyć przewody kamer do złącz RJ45 (gniazda RJ45 od 1 do 16).
- Podłączyć pozostałe urządzenia LAN do złącz RJ45 (G1 i G2).
- Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).
Przykłady podłączenia:

3. Sygnalizacja pracy.
Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a
| DIODA LED ZIELONA (Power)Sygnalizacja zasilania switch’a | PWR | Nie świeci – brak napięcia zasilania switch’aŚwieci – switch zasilany, poprawna praca |
SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷16) / UpLink G1 i G2
| DIODA LED ZIELONA (LINK/ACT)Sygnalizacja stanu połączeniaurządzeń sieci LANoraz transmisji danych | [IMAGE] | Nie świeci – brak połączeniaŚwieci – podłączone urządzeniePulsuje – transmisja danych |
| DIODA LED ZIELONA (PoE) | [IMAGE] | Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE 802.3af/at)Świeci – zasilanie na porcie RJ45Pulsuje – zwarcie lub przeciążenie wyjścia |
