Typ produktu	Szafa RACK 19" stojąca 27U, do złożenia
Wymiary zewnętrzne (wys. x szer. x gł.)	1388 x 600 x 800 mm (+/-2 mm)
Wymiary montażowe (szer. x wys. x gł.)	19" x 27U x 560 mm
Waga netto / brutto	71 kg / 76 kg
Obciążenie statyczne (z nogami poziomującymi)	1000 kg
Materiał konstrukcji	Stal walcowana na zimno SPCC: profile RACK 2 mm, profile poprzeczne 1,5 mm, rama spawana 1,2 mm, drzwi boczne/tylne 1,2 mm
Drzwi przednie	Szkło hartowane 5 mm + stal 1,2 mm, uchylne, zamykane na kluczyk
Drzwi tylne	Stal 1,2 mm, uchylne, zamykane na kluczyk
Drzwi boczne	Stal 1,2 mm, zatrzaskowe, możliwość montażu zamka (opcja RAZB16)
Kolor	RAL 9004 (czarny strukturalny)
Stopień ochrony	IP20 (do użytku wewnętrznego)
Wentylacja	Otwory wentylacyjne w płycie górnej, dolnej i drzwiach przednich; możliwość montażu panelu wentylatorów RAWP (max. 3 szt.)
Wpusty kablowe	W płycie górnej i dolnej
Wyposażenie dodatkowe	4 kółka 2" bez blokady, 4 nogi poziomujące, klucz montażowy, 2 kluczyki do drzwi przednich/tylnych
Możliwość montażu cokołu	Tak, wysokość 100 mm (model RAC168M)
Certyfikaty i gwarancja	RoHS, gwarancja 12 miesięcy od daty sprzedaży
Zastosowanie	Integracja systemów CCTV, KD, SSWiN, RTV, LAN w średnich i dużych firmach
Instrukcja montażu	Dostarczana w zestawie; szafa do samodzielnego złożenia

Często zadawane pytania - RS2768 PULSAR

Jakie są wymiary szafy RS2768?

Wymiary zewnętrzne to 1388 mm wysokości, 600 mm szerokości i 800 mm głębokości. Wymiary montażowe: 19 cali szerokości, 27U wysokości i 560 mm głębokości.

Jaka jest maksymalna nośność szafy?

Maksymalne obciążenie statyczne wynosi 1000 kg, pod warunkiem zastosowania nóg poziomujących.

Czy szafa jest dostarczana w stanie złożonym?

Nie, szafa jest dostarczana w trzech opakowaniach i wymaga samodzielnego montażu zgodnie z instrukcją.

Jakie drzwi posiada szafa?

Drzwi przednie są przeszklone (szkło hartowane 5 mm) i uchylne, drzwi tylne są stalowe i uchylne, a boczne są stalowe i zatrzaskowe. Przednie i tylne zamykane są na kluczyk.

Czy szafa ma otwory wentylacyjne?

Tak, otwory wentylacyjne znajdują się w płycie górnej, dolnej oraz w drzwiach przednich. Można też zamontować panel wentylatorów RAWP (do 3 szt.).

Jakie materiały użyto do produkcji?

Głównie stal walcowana na zimno SPCC o grubościach: profile RACK 2 mm, poprzeczne 1,5 mm, rama spawana 1,2 mm, drzwi boczne/tylne 1,2 mm. Drzwi przednie mają szybę ze szkła hartowanego 5 mm.

Czy szafa posiada wpusty kablowe?

Tak, wpusty kablowe znajdują się w płycie górnej i dolnej. W zestawie są zaślepki.

Czy można zamontować cokół?

Tak, dostępny jest opcjonalny cokół o wysokości 100 mm (model RAC168M).

Jakie narzędzia są potrzebne do montażu?

W zestawie znajduje się klucz montażowy krzyżakowy/sześciokątny. Do skręcania używa się śrub M8x12, M6x12 i 10mm. Potrzebny będzie też śrubokręt krzyżakowy.

Jaka jest gwarancja na szafę?

Gwarancja wynosi 12 miesięcy od daty sprzedaży. Producent spełnia normy RoHS.

INSTRUKCJA OBSŁUGI RS2768 PULSAR

				INSTRUKCJA MONTAŻUPOLSKI v1.0kod: RS2768Nazwa: Szafa RACK 27U stojąca do złożenia 600x800
					IM RS2768Wydanie: 1 z dnia 18.10.2019Zastępuje wydanie: ----

1. Przeznaczenie:

PL

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w średnich i dużych firmach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

2. Parametry techniczne:

PARAMETRY TECHNICZNE
Wymiary montażowe:	W=19", H=27U, D=560mm
Wymiary zewnętrzne:	W=600, H=1388, D=800 [mm, +/-2]
Waga netto/brutto:	71 / 76 [kg]
Wykonanie:	-profile RACK: stal walcowana na zimno SPCC 2mm - skręcaneprofile poprzeczne: stal walcowana na zimno SPCC 1,5mm - skręcanerama szafy: stal walcowana na zimno SPCC 1,2mm RAL 9004 - spawanedrzwi frontowe: 5mm szkło hartowane / SPCC 1,2mm RAL 9004 - uchylnedrzwi boczne: stal walcowana na zimno SPCC 1,2mm RAL 9004 - zatrzaskowedrzwi tylnie: stal walcowana na zimno SPCC 1,2mm RAL 9004 - uchylne
Obciążenie statyczne:	1000 kg (z nogami poziomującymi)
Zastosowanie:	do wewnątrz, IP20
Uwagi:	możliwość zmiany rozstawu pomiędzy profilami RACK przednimi a tylnymiotwory wentylacyjne w płycie górnej i dolnej szafy oraz w drzwiach frontowychmożliwość zamontowania panelu wentylatorów do płyty górnej – RAWP (max. 3szt.)wpusty kablowe w płycie dolnej i górnej szafyw komplecie 4 kółka bez blokady, 4 nogi poziomującemożliwość zamontowania cokołu wysokości 100mm - RAC168Mdrzwi frontowe zamykane na kluczyk (dwa w komplecie)drzwi tylnie zamykane na kluczyk (dwa w komplecie)drzwi boczne - możliwość zamontowania zamka - RAZB16szafa do złożenia
Deklaracje, gwarancje:	RoHS, 12 miesięcy od daty sprzedaży

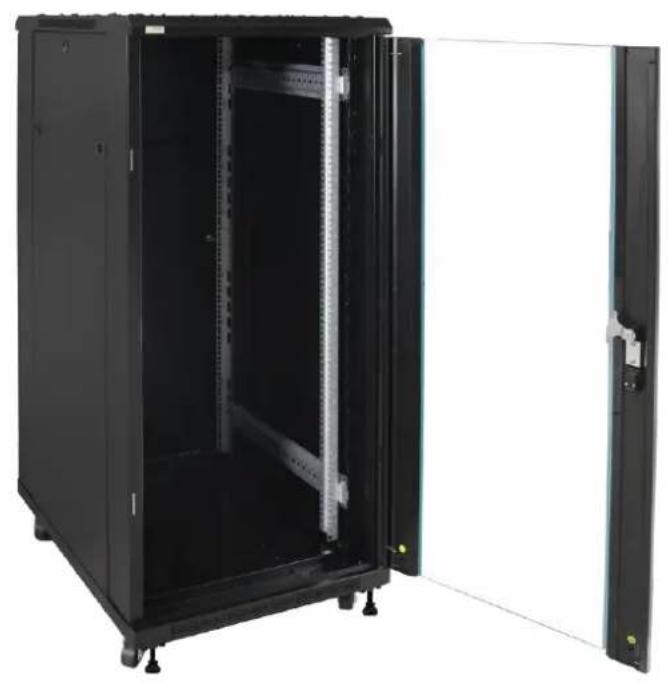

3. Budowa szafy RACK

4. Spis części

Lp.	Część	Ilość	Zdjęcie	Lp.	Część	Ilość	Zdjęcie
1	Płyta górna	1 szt.		11	Kółko 2"bez blokady	4 szt.
2	Płyta dolna	1 szt.		12	Noga poziomująca	4 szt.
3	Drzwi przednie	1 szt.		13	Śruba M8x12 krzyżakowa	16 szt.
4	Drzwi tylne	1 szt.		14	Nakrętka M8	16 szt.
5	Drzwi boczne	2 szt.		15	Śruba 10mm krzyżakowa	97 szt.
6	Rama szafy	2 szt.	[c7W8]	16	Nakrętka M5 podkładka, podkładka sprężynująca	2 szt.	[2K2G]
7	Profil poprzeczy	4 szt.		17	Tulejka dystansowa do drzwi przód / tył	2 szt.
8	Profil RACK 19" 27U	4 szt.		18	Śruba M6x12 krzyżakowa	20 szt.
9	Zaślepka wpustów kablowych - górna	2 szt.		19	Nakrętka M6 („koszyk”)	20 szt.	[SDC7]
10	Zaślepka wpustów kablowych - dolna	2 szt.		20	Klucz montażowy krzyżak / sześciokątny	1 szt.

Szafa RACK stojąca do złożenia dostarczana jest w 3 osobnych opakowaniach.

5.1) Położyć poziomo dwie ramy szafy RACK wraz z płyta górną i dolną. Zwrócić uwagę na uziemienia w ramach – rozmieszczenie według rysunku

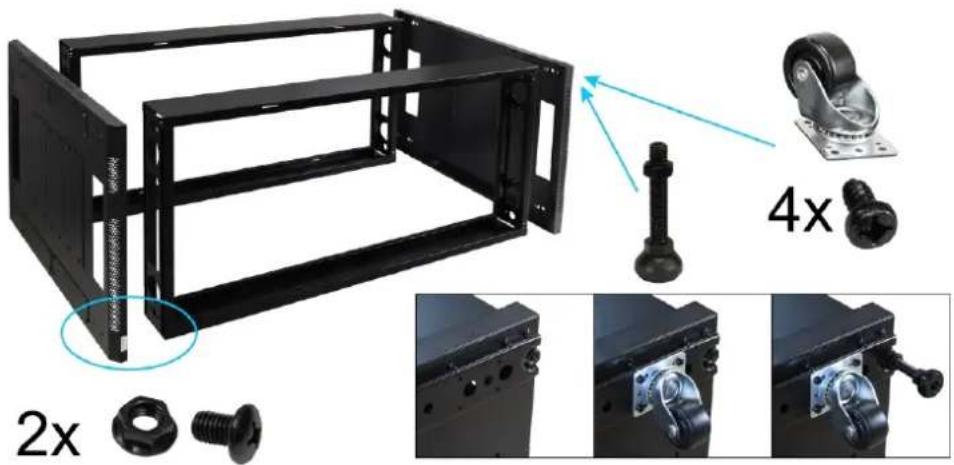

5.2) Do ram szafy RACK dostawić z lewej strony płytę górną szafy, z prawej płytę dolną. Skręcić śrubami M8x12 z nakrętkami M8 (16szt). Wkręcić do płyty dolnej szafy kółka i nóżki.

5.3) Postawić szafę RACK do pionu i zamontować: - zaślepki wpustów kablowych góra i dół – śruba 10mm – 12szt.

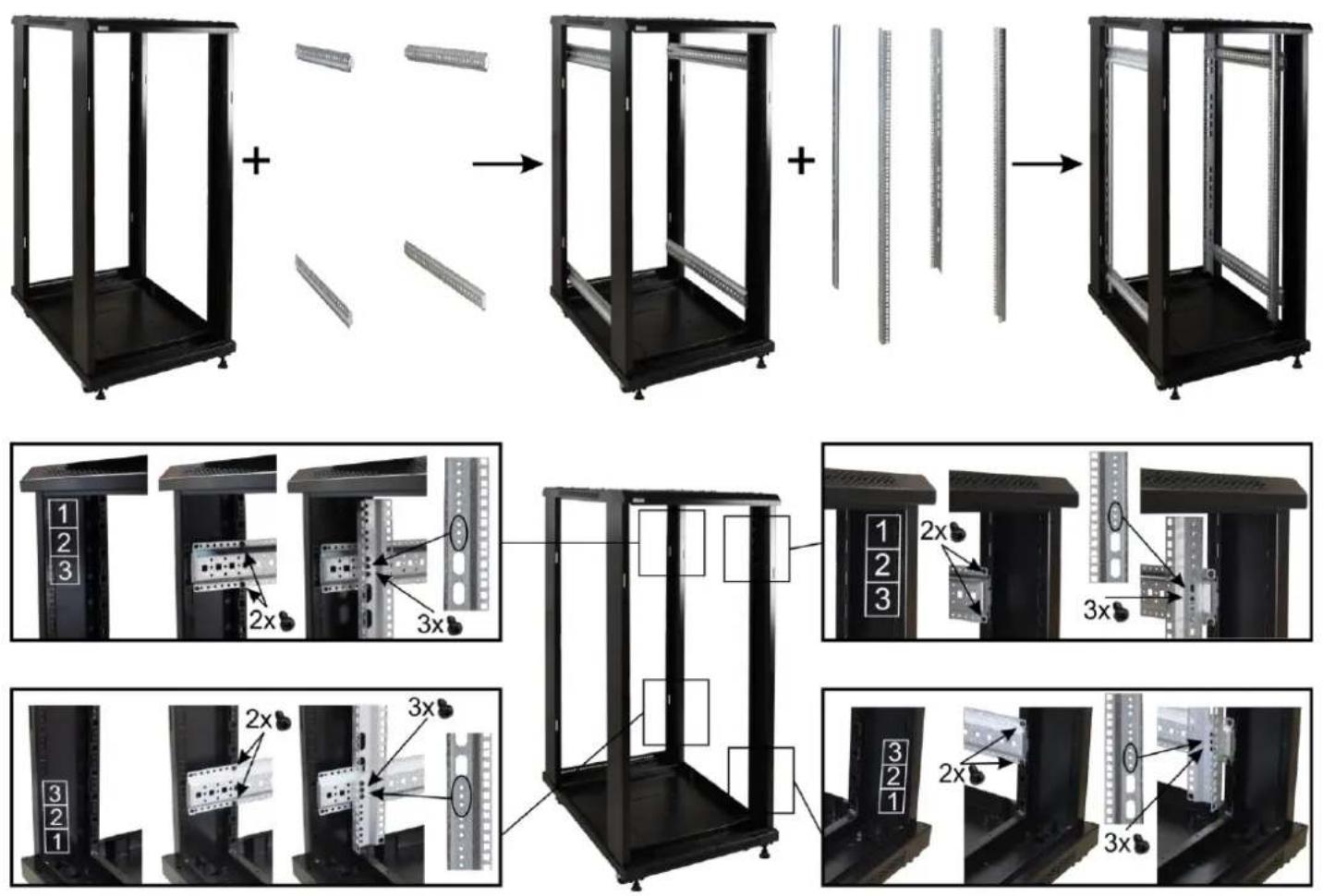

5.4) W ramach szafy zamontować od wewnątrz (z przodu i tyłu) profile poprzeczne i profile RACK - zgodnie z rysunkiem poniżej.

5.5) Montaż drzwi przednich, tylnych, bocznych

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
