Typ produktu	Mikrofon wokalny z zestawem akcesoriów
Marka	DNA
Model	FU VOCAL SET
Rodzaj mikrofonu	Dynamiczny
Charakterystyka kierunkowości	Kardioidalna
Pasmo przenoszenia	50 Hz – 15 kHz
Czułość	-54 dBV/Pa
Impedancja	600 Ω
Złącze	XLR 3-pin (męskie)
Zasilanie	Brak (dynamiczny, nie wymaga phantom power)
Wymiary (długość x średnica)	180 mm x 50 mm
Waga mikrofonu	350 g
Materiał obudowy	Metalowa siatka i tworzywo sztuczne
Zawartość zestawu	Mikrofon, kabel XLR (5 m), uchwyt, statyw, pokrowiec
Zastosowanie	Wokal, mowa, nagłośnienie sceniczne
Kolor	Czarny
Kompatybilność	Mikser, wzmacniacz, interfejs audio z wejściem XLR
Konserwacja i czyszczenie	Przecierać suchą szmatką; chronić przed wilgocią i kurzem
Bezpieczeństwo	Nie używać w pobliżu wody; nie otwierać obudowy
Części zamienne i naprawy	Kontakt z autoryzowanym serwisem DNA

Często zadawane pytania - FU VOCAL SET DNA

Czy mikrofon FU VOCAL SET wymaga zasilania phantom?

Nie, jest to mikrofon dynamiczny, który nie potrzebuje zasilania phantom. Wystarczy podłączyć go do wejścia XLR miksera lub wzmacniacza.

Jak podłączyć mikrofon FU VOCAL SET do komputera?

Potrzebujesz interfejsu audio lub przetwornika USB z wejściem XLR. Podłącz mikrofon kablem XLR do interfejsu, a ten do komputera przez USB.

Czy w zestawie jest statyw?

Tak, zestaw FU VOCAL SET zawiera statyw mikrofonowy, uchwyt oraz kabel XLR.

Jak wyczyścić mikrofon?

Użyj suchej, miękkiej szmatki do przetarcia obudowy i siatki. Unikaj wilgoci i środków chemicznych. Siatkę można delikatnie przedmuchać.

Jaka jest charakterystyka kierunkowości mikrofonu?

Mikrofon ma charakterystykę kardioidalną, co oznacza, że zbiera dźwięk głównie z przodu, redukując hałasy z tyłu i boków.

Czy mikrofon nadaje się do nagrań studyjnych?

Tak, FU VOCAL SET sprawdzi się zarówno na scenie, jak i w domowym studiu. Jako dynamiczny, jest odporny na sprzężenia zwrotne.

Jakie akcesoria są dołączone?

W zestawie znajdują się: mikrofon, kabel XLR (5 m), uchwyt do statywu, statyw oraz pokrowiec ochronny.

Jaka jest impedancja mikrofonu?

Impedancja wynosi 600 omów, co jest standardem dla mikrofonów dynamicznych i zapewnia dobrą kompatybilność.

Czy mogę użyć mikrofonu do instrumentów?

Tak, chociaż jest przeznaczony głównie do wokalu, może nagrywać instrumenty akustyczne, perkusję lub wzmacniacze gitarowe.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcję w formacie PDF można pobrać ze strony notice-facile.com lub z oficjalnej strony DNA.

INSTRUKCJA OBSŁUGI FU VOCAL SET DNA

Specyfikacja techniczna

Modulacja: /4 - DQPSK

Zakres częstotliwości: 518-542MHz, 100CH

Współczynnik próbkowania: 48KHz

Prędkość przesyłania danych: 204.8Kbps

Zakres dynamiki: >90dB

Całkowite zniekształcenia harmoniczne: <0.1%

Opóźnienie transmisji audio: <3ms

Stosunek dźwięku do szumów: >96dB

Pasmo przenoszenia: 30\~20KHz

Czułość RX: <-94dBm

Wskazówki pomagające w uzyskaniu najlepszego efektu

• Odbiornik i antena powinny być w stosunkowo dostępnym miejscu, w linii prostej
• Nie należy montować odbiornika w pobliżu metalowych powierzchni i urządzeń cyfrowych mogących powodować zakłócenia (jak odtwarzacze CD, komputery, itp.)
  • Staraj się ustawiać odbiornik na wysokości 1,5m od ziemi i w odległości 1m od ściany

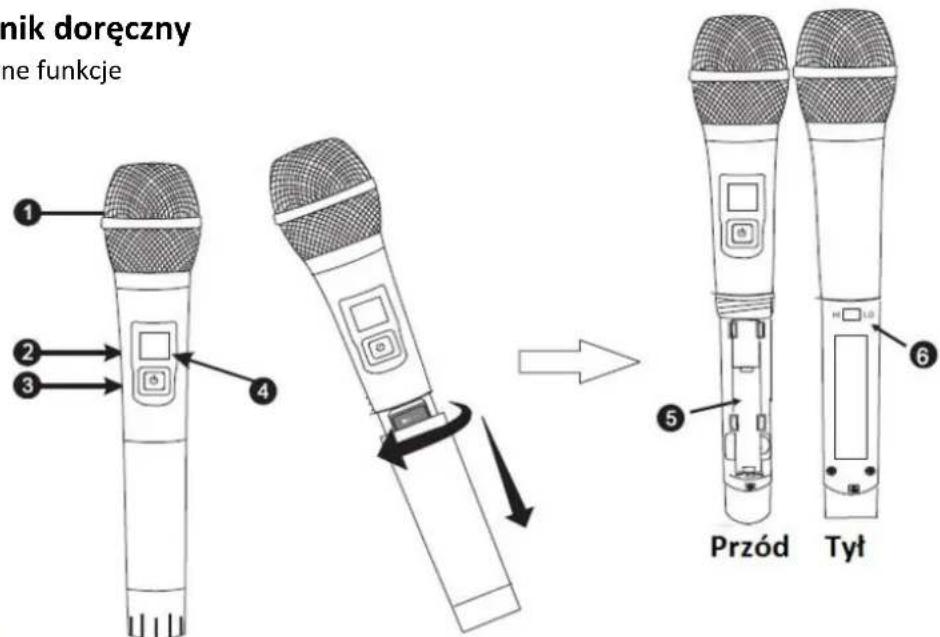

1. Nadajnik doręczny

1) Główne funkcje

① Główka mikrofonowa
② Okno wyświetlacza
③ Przełącznik zasilania
④ Odbiornik podczerwieni

⑤ Gniazdo baterii
⑥ Przełącznik częstotliwości

2) Zawartość wyświetlacza nadajnika

1 Częstotliwość pracy nadajnika

2 Wskaźnik baterii

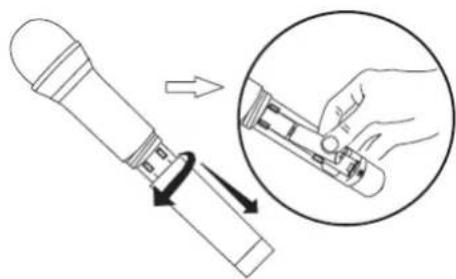

3) Wymiana baterii

Dwie baterie powinny wystarczyć na 8 godzin pracy. W

momencie gdy wskaźnik baterii pokazuje oznacza to, że należy wymienić baterię. Aby tego dokonać należy postępować jak na rysunku po lewej stronie.

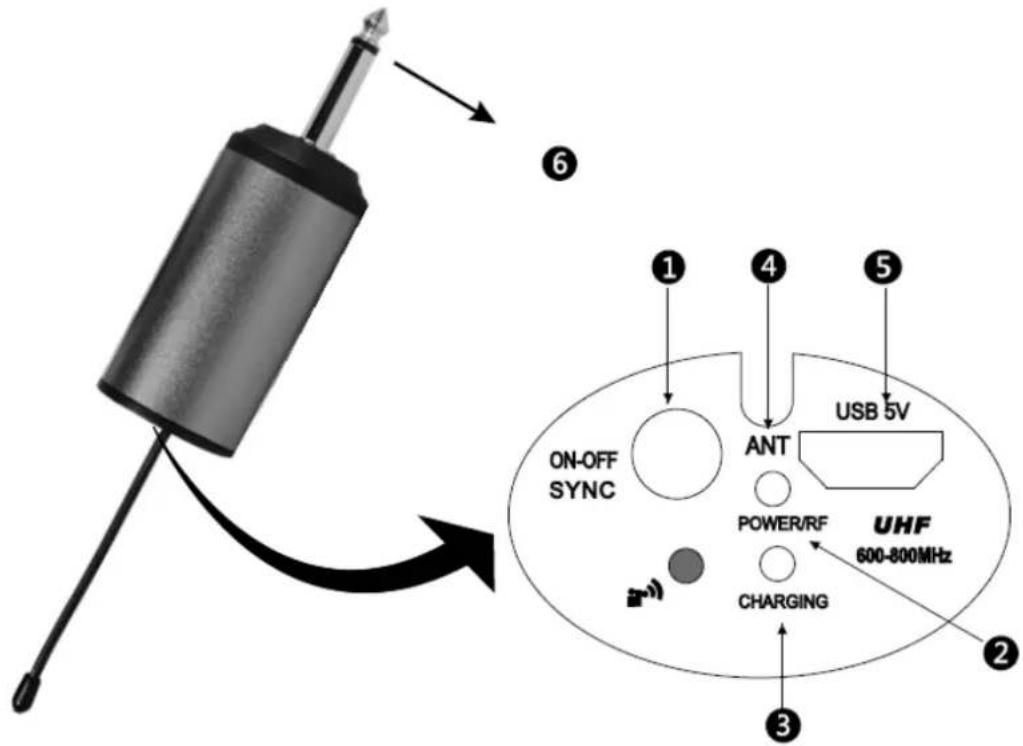

2. Funkcje odbiornika

1 Przełącznik zasilania
2 Wskaźnik zasilania/sygnału
3 Wskaźnik naładowania baterii naładuj baterię jeśli mruga

4 Antena
5 Gniazdo zasilacza DC 5V
6 Złącze sygnału Jack

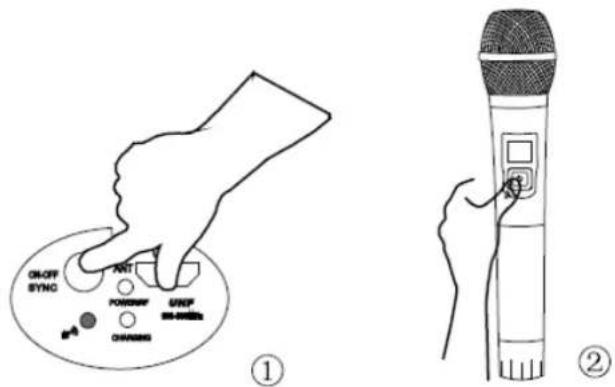

3. Wybór częstotliwości odbiornika

Krok 1. Naciśnij przycisk ON-OFF odbiornika, włącz odbiornik.

Krok 2. Naciśnij i przytrzymaj przycisk ON-OFF mikrofonu, włącz mikrofon.

Krok 3. Naciśnij przycisk ON-OFF jeden raz, a mikrofon i częstotliwość odbiornika zostaną zmienione w tym samym czasie.

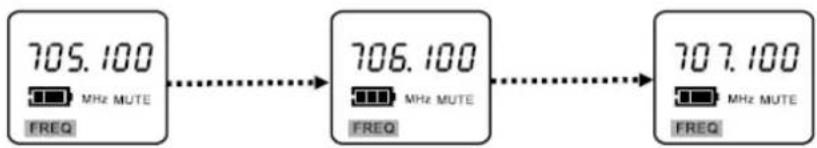


(wyświetlacz mikrofonu)

Uwaga: Gdy mikrofon i odbiornik działają, naciśnięcie i przytrzymanie przycisku ON-OFF spowoduje ich wyłączenie.

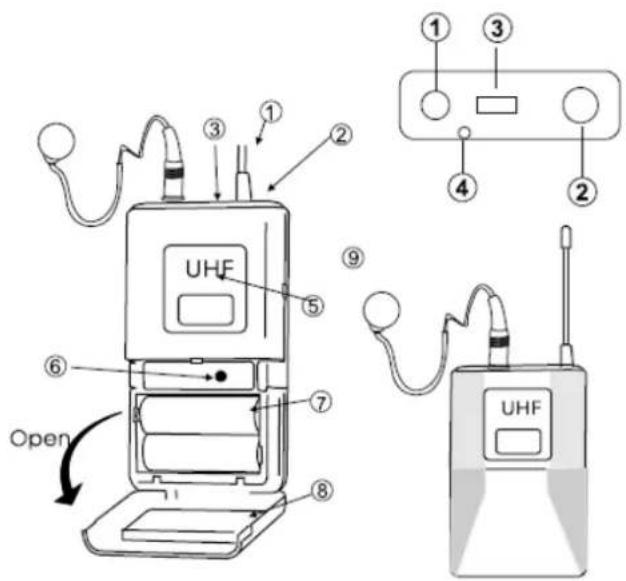

4. Funkcje nadajnika przypaskowego

- Budowa

1) Antena
2) Gniazdo sygnału
3) Wyświetlacz częstotliwości
4) Wskaźnik zasilania
5) Wyświetlacz LCD
6) Port IR
7) Miejsce na baterie
8) Pokrywa baterii
9) Główka mikrofonowa

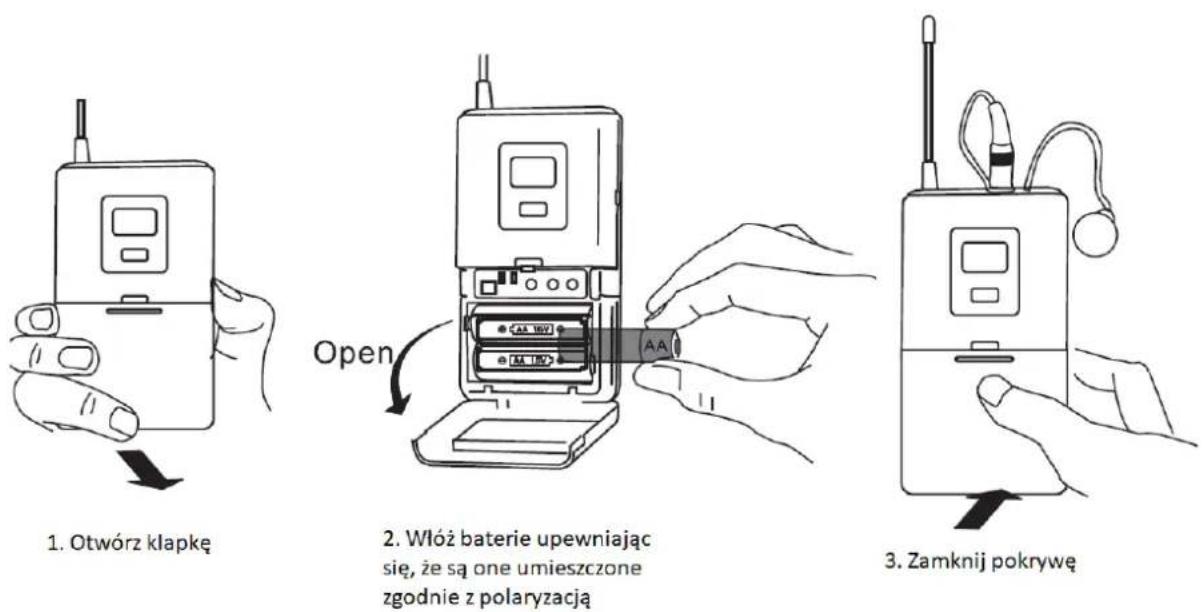

• Wymiana baterii


• Rozwiązywanie problemów

Problem	Status	Rozwiązanie
Brak dźwięku lub mała gło- śność	Wyświetlacz nadajnika jest wyłączony	Włącz nadajnik. Upewnij się, że znaczniki baterii +/- pasują do gniazda baterii.Wymień baterię na nową.
	Wyświetlacz odbiornika jest wyłączony	Upewnij się, że zasilacz jest podłączony do prądu oraz do gniazda z tyłu odbiornika. Sprawdź podawane zasilanie oraz napięcie, czy jest zgodne z zalecanym.
	Wyświetlacz pokazuje brak sygnału RF	Zwiększ głośność odbiornika. Sprawdź potączenie kablowe pomiędzy odbiornikiem, a mikserem.
	Wyświetlacz pokazuje brak sygnału RF. Wskaźniki nadajnika i odbiornika się świecą.	Rozciągnij antenę odbiornika w pionie.Odsuń odbiornik od metalowych powierzchni.Sprawdź czy nie ma przeszkód pomiędzy nadajnikiem a odbiornikiem.Zbliż nadajnik do odbiornika.Upewnij się, że nadajnik i odbiornik używają tej samej często-tliwości.
Zniekształcenie dźwięku lub wybu-chowe dźwięki	Wyświetlacz pokazuje obecność sygnału RF	Usuń pobliskie urządzenia mogące powodować zakłócenia (jak odtwarzacze CD, komputery, douszny system odsłu-chowy, etc.)Zmień częstotliwość nadajnika i odbiornika.Wymień baterię nadajnika.Jeśli używasz kilku zestawów ustaw większe odległości po-między ich kanałami
Nie można włączyć na-dajnika	Nadajnik się nie włącza lub włącza się na chwilę i auto-matycznie wyłącza	Wymień baterię nadajnika.
