INSTRUKCJA OBSŁUGI SPE75D-N NAC

Zapewniamy Twój święty spokój

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.serwis.nac.com.pl, [e-mail]

CE

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TREŚCI

Spis treści 3

Dane techniczne 3

Opis stron graficznych i piktogramów 4

Ogólne przepisy bezpieczeństwa 4

Szczegółowe przepisy bezpieczeństwa pomp zatapialnych zasilanych elektrycznie 6

Bezpieczeństwo i odpowiedzialność producenta 8

Ryzyko 8

Zastosowanie 8

Przed pierwszym uruchomieniem 8

Obsługa 11

Czyszczenie, konserwacja i przechowywanie 12

Transport 12

Przegląd i diagnozowanie problemów 13

Gwarancja i serwis 13

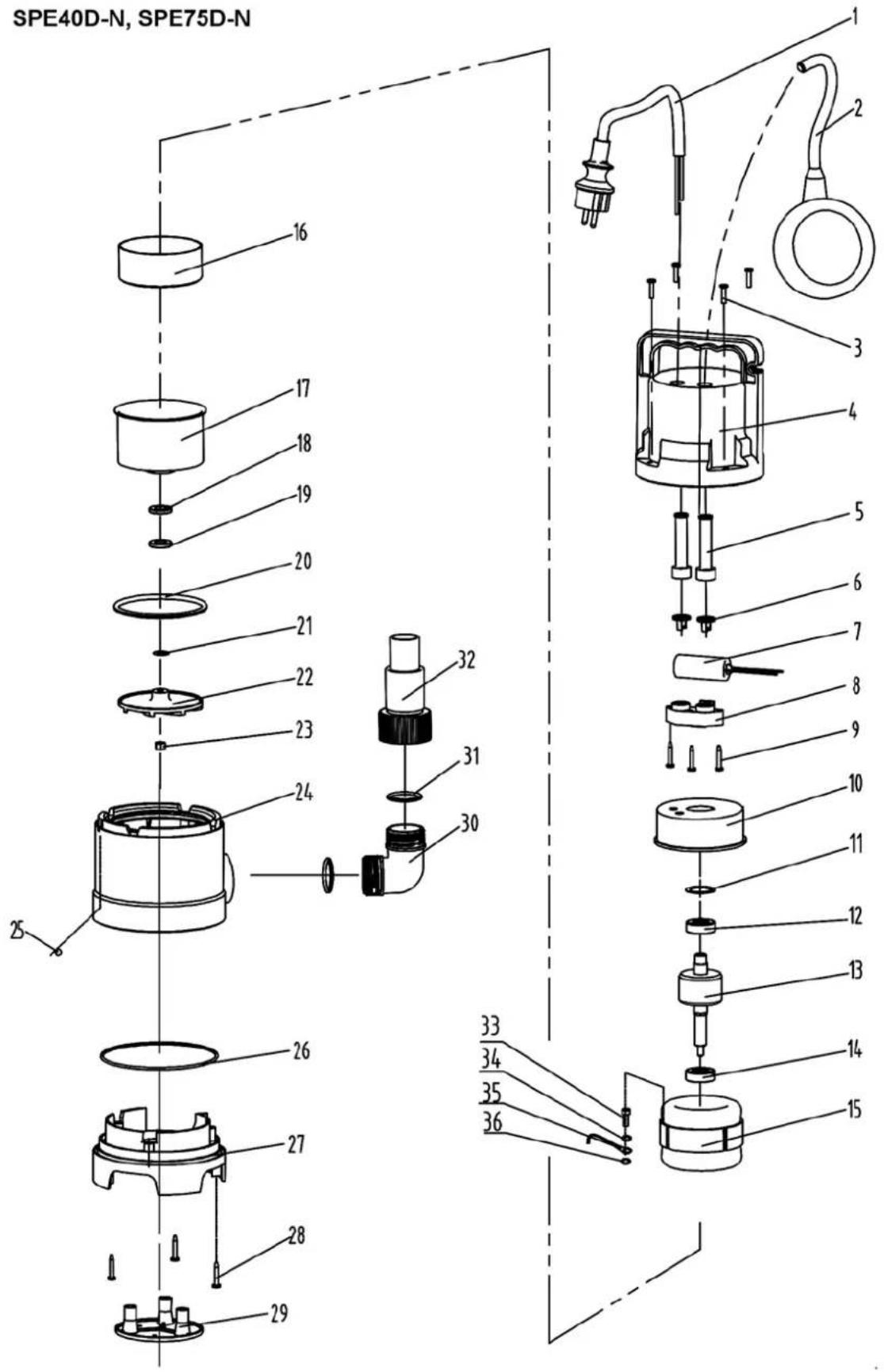

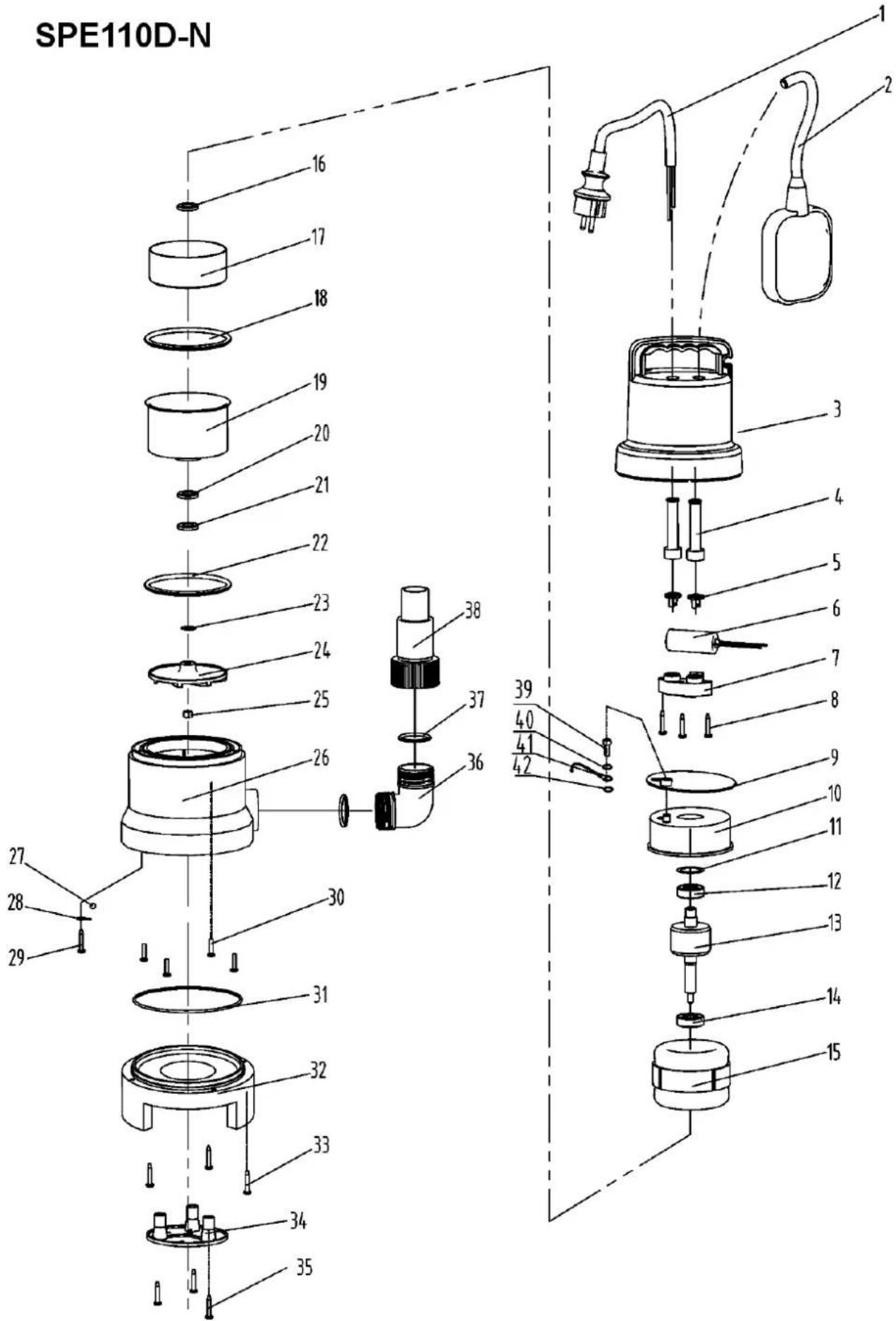

Schematy złożeniowe 14

Deklaracje zgodności

Notatki 19

Warunki gwarancji 22

Karta gwarancyjna 23

16

DANE TECHNICZNE

Pompa zatapialna	do wody brudnej
Typ, model	SPE40D-N	SPE75D-N	SPE110D-N
Silnik	elektryczny
Moc znamionowa	400 W	750 W	1100 W
Napięcie zasilania	230 V
Częstotliwość zasilania	50 Hz
Długość przewodu	10 m
Max. wydajność	8000 l/h	14000 l/h	16000 l/h
Max. wysokość pompowania	5,5 m	7,5 m	8,5 m
Max głębokość zanurzenia	7 m
Max temperatura wody	35°C
Średnica odpływu wody	1"; 1 1/4"	1"; 1 1/4"; 1 1/2"
Max. średnica zanieczyszczeń mechanicznych	25 mm	35 mm
Klasa ochronności elektrycznej	I
Stopień ochronności IP	IPX8
Masa urządzenia	3,3 kg	4,4 kg	4,8 kg
Rok produkcji	2018

W skład urządzenia wchodzą:

• pompa zatapialna,
• króciec tloczący,
• instrukcja obsługi,
  • deklaracja zgodności WE,
• karta gwarancyjna.

UWAGA! Pompa nie jest wyposażona w przewód (wąż) do tłoczenia wody.

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Uwaga wysokie napięcie.
3. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
4. Uwaga! Odłączyć przewód zasilający przed konserwacja i naprawą.
5. Pierwszy stopień ochronności.
6. Sprzęt przechowuj poza zasięgiem dzieci.
7. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszcać razem z nieposortowanymi odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.

Inne oznaczenia na urządzeniu

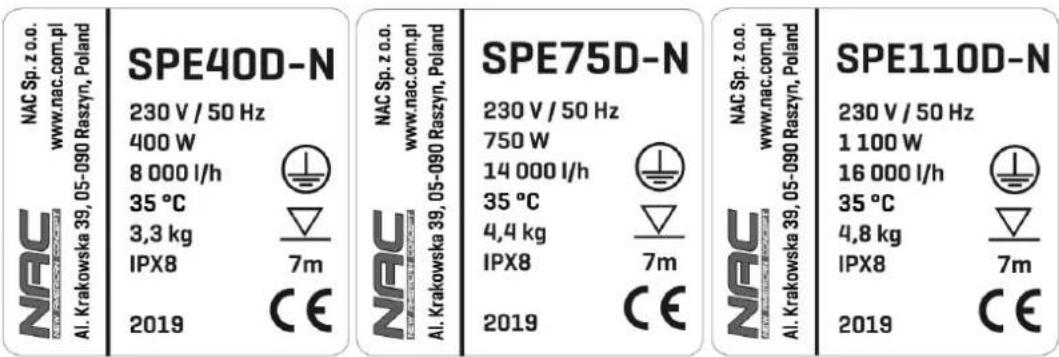

Tabliczki znamionowe

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obstługowych.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być również użytkowane w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
• Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
• Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

• Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
• Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
• W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
• Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.

Uwaga: termin „urządzenie różnicowo-prądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.

• Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.
• Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone.
• Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
• Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.
• Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
• Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych ów ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia napędzanego elektrycznie przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
• Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
• Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.
• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
• Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

• Przedłożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W ekstremalnych warunkach, z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
• UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.
• Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA POMP ZATAPIALNYCH ZASILANYCH ELEKTRYCZNIE

Ostrzeżenie

• Nie należy włączać pompy na sucho, ponieważ można ją poważnie uszkodzić.

• Napięcie prądu zasilającego musi odpowiadać wartościom podanym na tabliczce znamionowej pompy (230V, \~50Hz).

• Używać na linii zasilającej bezpieczniki przeciążeniowe nadmiarowo-prądowe z nastawieniem zgodnym z tabliczką znamionową urządzenia o prądzie zadziałania 10A i wyłącznika różnicowo-prądowego o prądzie zadziałania 30mA.

• Nie ciągnąć przedłużacza przez ostre kanty i przedmioty mogące uszkodzić izolacje.
• Nie przeciagać przedłużacza przez otwory pod drzwiami czy szpary okienne.
• Gniazdko przedłużacza misi być wodoszczelne, a średnica przewodu musi mieć co najmniej 2,5 mm przy długości do 50 m.
• Nie używać przedłużaczy, które są uszkodzone lub wadliwe.
• Nigdy nie uruchamiać pompy (poprzez włączenie wtyku do gniazda) z bosymi stopami lub wilgotnymi rękoma.
• Można korzystać tylko z pompy w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
• Nie wolno dzieciom obsługiwać urządzenia.
• Osoby postronne, zwłaszcza dzieci a także zwierzęta domowe nie powinny przebywać w rejonie pracy pompy.
• Przed każdym uruchomieniem należy sprawdzić, czy:
  — urządzenie jest zmontowane zgodnie z instrukcją,
  — urządzenie jest sprawne,
  — przewód zasilający nie jest uszkodzony.
• Przed regulacją, czyszczeniem, konserwacją urządzenia lub w przypadku zapłatania się przewodu, lub jego uszkodzenia, wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Nie używać pompy, gdy przewody są uszkodzone lub zużyte.
• Nie podłączać uszkodzonego sprzętu do zasilania.
• Nie dotykaj uszkodzonego przewodu przed odłączeniem od sieci; uszkodzony przewód może spowodować ryzyko porażenia prądem.
• Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.
• Gdy do uruchomienia urządzenia zachodzi konieczność użycie kabla przedłużającego, należy zastosować przedłużacze uziemione i podłączone za pomocą wtyczki z przewodem uziemiającym instalacji elektrycznej typu: H05VV-F lub H05RN-F.
  Przekroje żył przewodu miedzianego:
• 1,5 mm2: maks. długość 20 m
• 2,5 mm2: maks. długość 50 m
  UWAGA: Przedłużacz, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń.
• Nie wolno używać pompy z uszkodzonymi osłonami lub bez zainstalowanych urządzeń zabezpieczających np. osłony wentylatora chłodziącego silnik itp.
• Nie należy przenosić pompy podczas pracy, gdyż pompa powinna być ustawiona na równej poziomej płaszczyźnie oraz być przez cały czas zanurzona.
• Zabezpiecz pompę przed użyciem przez niepożądane osoby, zanim pozostawisz urządzenie bez nadzoru.
• Pompa nie może pracować i być podłączona do sieci elektrycznej, gdy w zbiorniku, w którym zamierza się jej używać znajdują się ludzie lub zwierzęta.
• Otoczenie kosza pompy musi być czyste, aby nie nastąpiło zatkanie wlotowych kanałów ssących.
• W czasie pracy pompa musi być zanurzona swoją górną powierzchnią, co najmniej 7 cm poniżej lustra wody. Jeżeli poziom wody obniży się poniżej tej wartości następuje samoczynne wyłączenie pompy przez wyłącznik pływakowy.
• Pompa może być zawieszana tylko za uchwyt do tego przeznaczony.
• Jeżeli pompa nie jest używana należy ją wyciągnąć z wody.
• Należy zadbać, aby woda nie dostała się do wlotu filtra powietrza, ponieważ uszkodzi ona pompę.
• Należy zabezpieczyć pompę przed przewróceniem, aby zapobiec dostaniu się wody do włotu filtra powietrza.
• Należy zabezpieczyć pompę przed przypadkowym zanurzeniem w wodzie.
• Należy zabezpieczyć pompę przed opadami atmosferycznymi (w trakcie pracy pompy jak również wówczas, gdy pompa nie pracuje), gdyż to również może spowodować dostanie się wody do cylindra przez wlot filtra powietrza.
• Nie należy pozostawiać pompy w zasięgu działania zraszaczy ogrodowych ani innych urządzeń, z których woda może przedostać się bezpośrednio na pompę ( myjki ciśnieniowe itp.).

UWAGA! Niebezpieczeństwo porażenia prądem. Przed rozpoczęciem prac konserwacyjnych należy wyłączyć pompę z sieci.

W razie wypadku lub awarii

W razie wypadku należy natychmiast wyłączyć urządzenie i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy wyłączyć urządzenie i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie pompy niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw. W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny

i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowanie urządzenia przez dzieci,
• używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
• używanie urządzenia przez osoby niezapoznane z instrukcją obsługi.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone do użycia wyłącznie jako pompa zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Pompy zatapialne o zasilaniu elektrycznym z tej serii są przeznaczone wyłącznie do użytku domowego przy nawadnianiu, w ogrodnictwie i przy przepompowywaniu wody lekko zanieczyszczonej, z miejsc takich jak studnie, baseny, sadzawki, beczki czy inne zbiorniki wodne. Pompa przeznaczona jest do pracy okresowej i krótkotrwałej. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Urządzenia nie należy stosować między innymi do:

— wypompowywania wody z wykopów i innych miejsc, gdzie znajduje się piasek,
— prac podwodnych, np. przy dużych zanurzeniach w studniach,
— przepompowywania cieczy innych niż woda (np. agresywnych cieczy takich jak: benzyna, olej, smar, rozpuszczalniki, kwasy, zasady, tłuszcze, słona woda itp.),
— wylewania nieczystości (pompowania ścieków z fekaliami).

Przepompowywana woda nie powinna zawierać zanieczyszczeń mechanicznych lub innych cząstek o charakterze materiałów ściernych. W wodzie nie mogą znajdować się małe przedmioty plastikowe i metalowe, które mogą zostać zassane do systemu turbiny pompy (np. nakrętki, kapsle, kamyki itp.) oraz piasek i szłam.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej pompy.

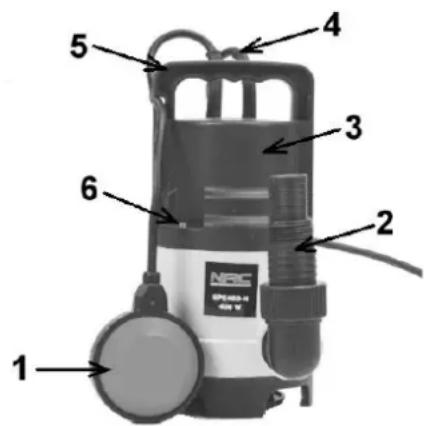

Budowa i opis pompy

1 2 3 4 5 6 SPE000-1 40kV

1. Włącznik /wyłącznik pływakowy
2. Króciec tloczący
3. Silnik
4. Kabel zasilający
5. Uchwyt do przenoszenia lub podwieszenia
6. Zawór odpowietrzający

Rys. 1

Przed rozpoczęciem pracy należy upewnić się, że pompa działa poprawnie oraz, że jest bezpieczna w użytkowaniu.

Zabezpieczenie pompy zatapialnej przed przeciążeniem

Instalacja elektryczna, do której podłączana jest pompa powinna być wyposażona w wyłącznik nadmiarowo-prądowy z regulacją zgodny z tabliczką znamionową urządzenia o prądzie zadziałania 10 A. Zabezpieczy to pompę przed przeciążeniem, a w konsekwencji przed spaleniem silnika pompy.

Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA. W przypadku, jeśli nie był używany bezpiecznik różnicowo-prądowy reklamacje nie będą uwzględniane.

Stosowanie przedłużacza

Po zakończeniu prac związanych z montażem pompy przygotuj kabel zasilający 3 żyłowy uziemiony. Podłącz go za pomocą wtyczki z przewodem uziemiającym do instalacji elektrycznej 230V, 50 Hz.

Minimalne przekroje żył przewodu miedzianego typu H05VV-F lub H05RN-F:

- 1,5 mm2: maks. długość 20 m,

- 2,5 mm2: maks. długość 50 m.

Przedłużacz o długości powyżej 50 m spowoduje obniżenie wydajności pompy i może spowodować ryzyko jej uszkodzenia.

UWAGA: Przewód zasilający, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń.

Przed uruchomieniem pompy upewnij się czy w pobliżu nie ma osób postronnych.

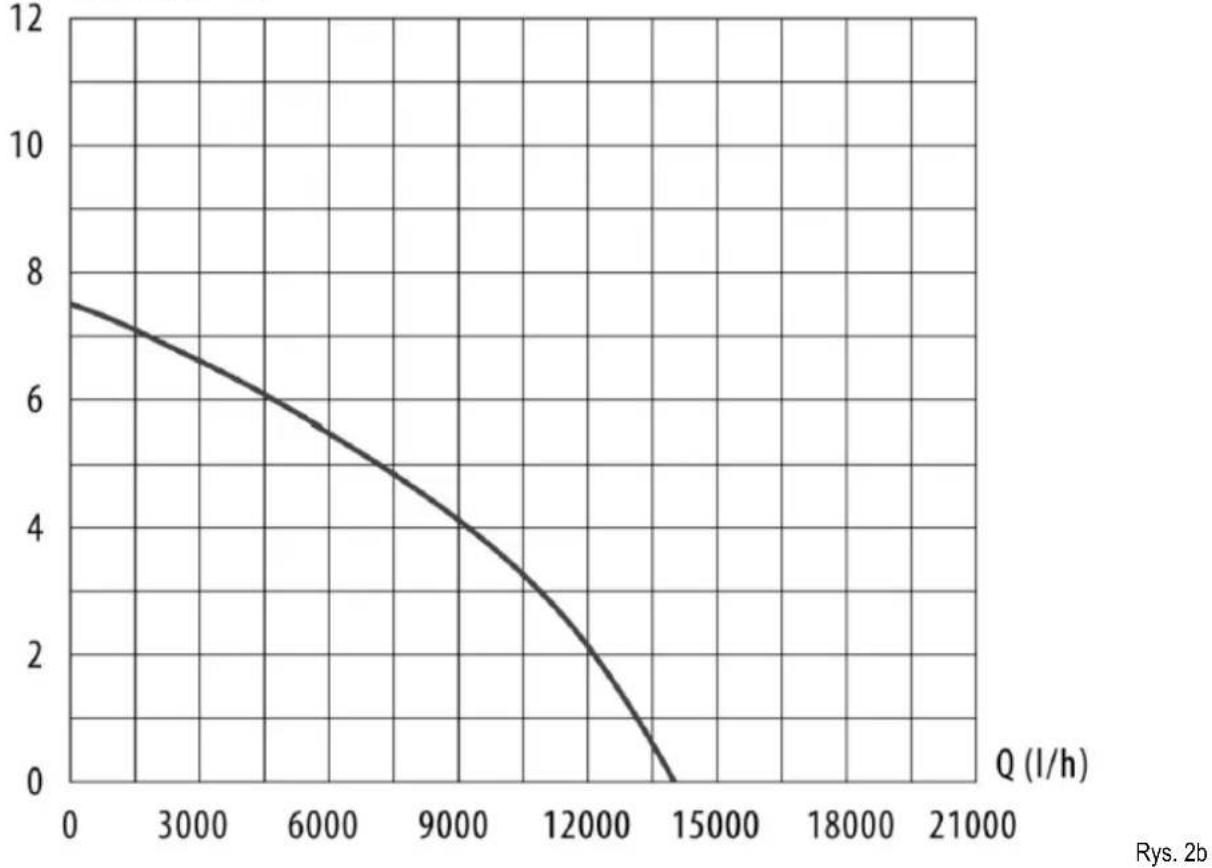

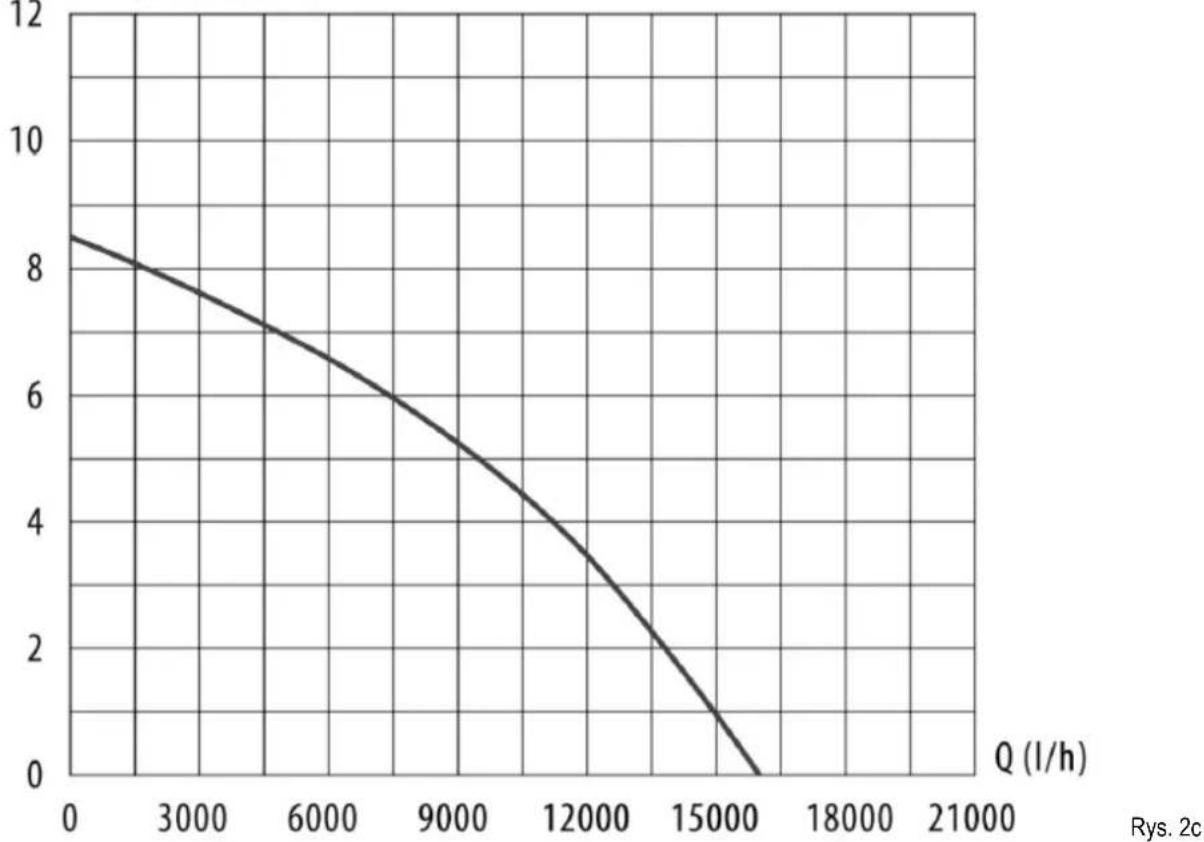

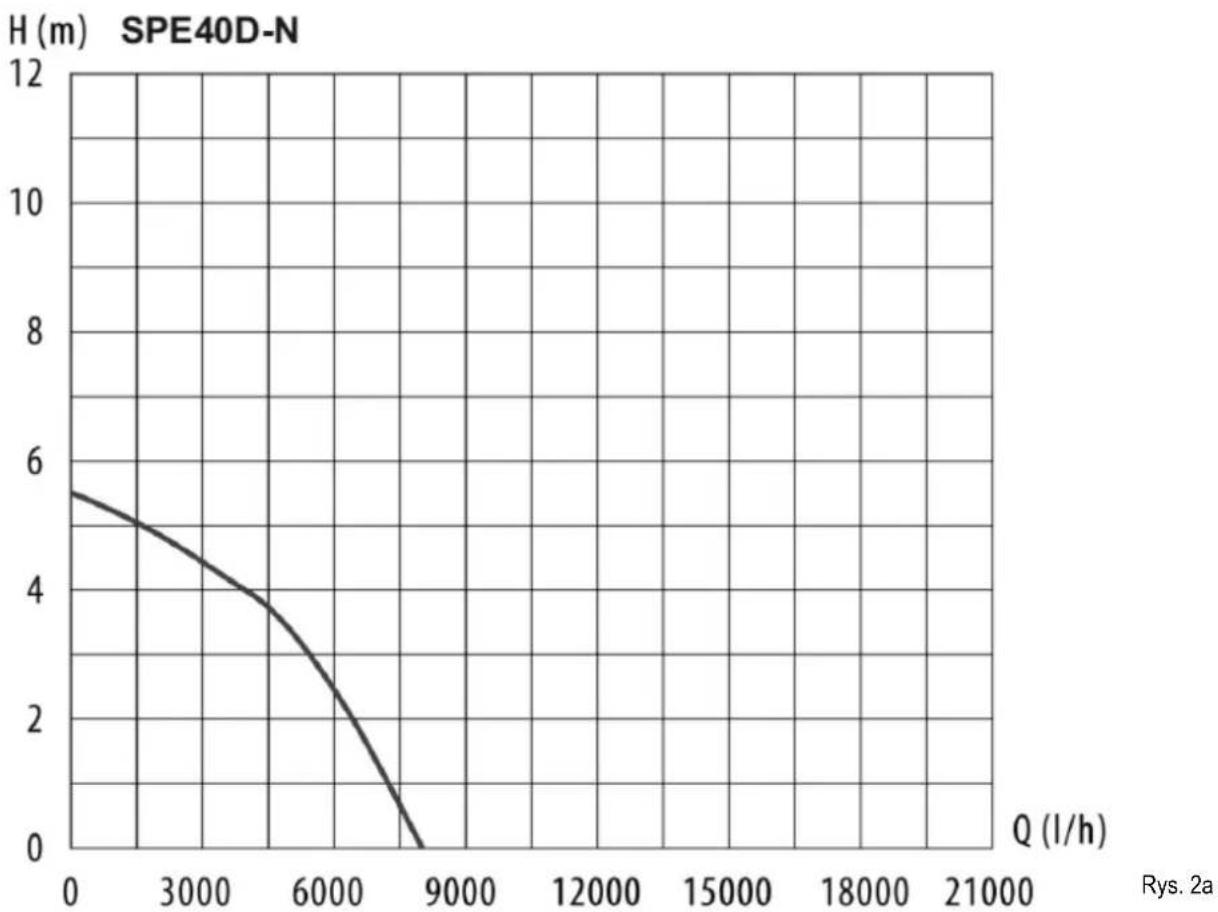

Charakterystyka hydrauliczna

Charakterystykę hydrauliczną pomp w formie wykresu przedstawiono na Rys. 2a-c. Opisuje ona wysokość podnoszenia H w zależności od wydajności pompy Q.

H (m) SPE75D-N

H (m) SPE110D-N

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

UWAGA:

• Jeżeli pompa nie jest używana należy ją wyciągnąć z wody.
• Należy zadbać, aby woda nie dostała się do wlotu filtra powietrza, ponieważ uszkodzi ona pompę.
• Należy zabezpieczyć pompę przed przewróceniem, aby zapobiec dostaniu się wody do włotu filtra powietrza.
• Należy zabezpieczyć pompę przed przypadkowym zanurzeniem w wodzie.
• Należy zabezpieczyć pompę przed opadami atmosferycznymi (w trakcie pracy pompy jak również wówczas, gdy pompa nie pracuje), gdyż to również może spowodować dostanie się wody do cylindra przez wlot filtra powietrza.
• Nie należy pozostawiać pompy w zasięgu działania zraszaczy ogrodowych ani innych urządzeń, z których woda może przedostać się bezpośrednio na pompę ( myjki ciśnieniowe itp.).
• Pompa nie może być włączana, jeżeli nie jest zanurzona w wodzie. Pompa pracująca "na sucho" może ulec szybkiemu uszkodzeniu.
• Przed uruchomieniem należ sprawdzić, czy przewód tłoczący jest drożny. Pompa nie powinna pracować dłużej niż 10 min przy zamkniętej stronie tłocznej.

Użytkowanie

• Pompa wyposażona jest w wyłącznik pływakowy do automatycznego włączania / wyłączania przy zmieniającym się poziomie wody.

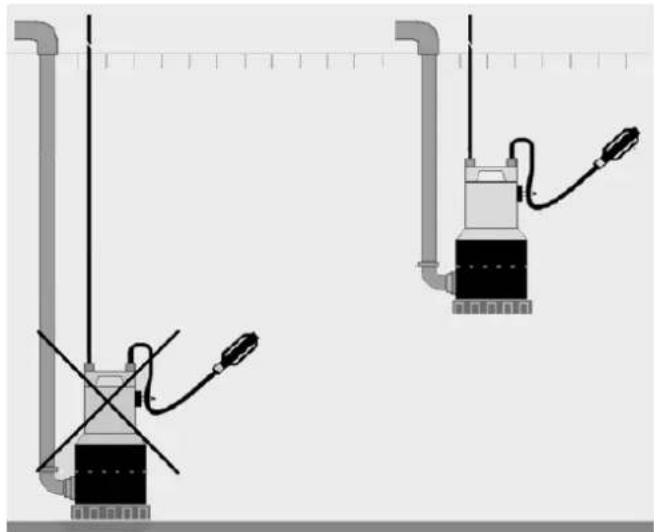

• Pompa może być zamontowana na dwa sposoby:

√ poprzez zawieszenie na odpowiednim łańcuchu lub linie, których jeden z końców zostanie zamocowany do uchwytu pompy, a drugi przymocowany do górnej krawędzi zbiornika. Zamocowanie pompy powinno zapewnić jej takie położenie, aby znajdowała się w odpowiedniej odległości od ścian zbiornika;

√ poprzez postawienie na dnie zbiornika. Nie jest to sposób preferowany ze względu na niebezpieczeństwo zablokowania części hydraulicznej przez zanieczyszczenia znajdujące się na dnie zbiornika. Podłoże, na którym będzie osadzona pompa powinno być dostatecznie twarde (betonowe lub wyłożone kafelkami). Jeśli zastosujemy te metodę należy dodatkowo zabezpieczyć pompę przed przewróceniem. Przy tym sposobie używania pompy maksymalna głębokość nie może przekroczyć 1,5 m. Zalecany i niezalecany sposób zawieszenia pompy pokazany jest na Rys. 4.

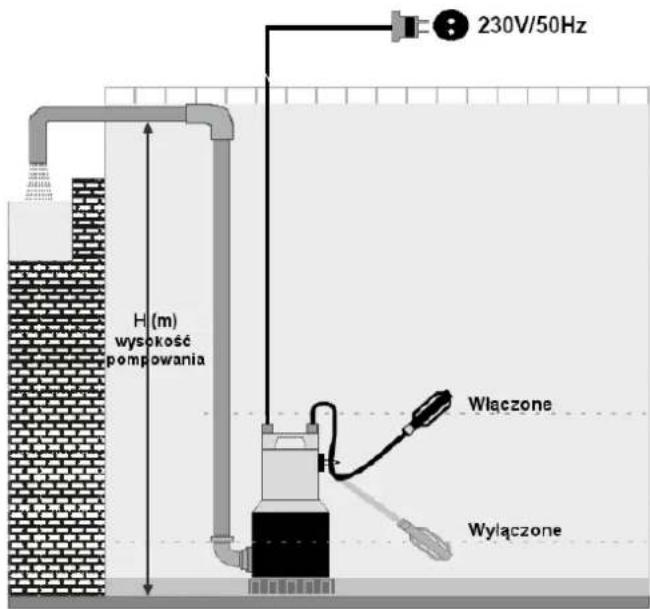

230V/50Hz H (m) wysokość pompowania Włączone Wylączone

Rys. 3

Pompa zaopatrzona jest w króciec tłoczący, do którego należy podłączyć wąż odprowadzający wodę (brak w zestawie). Króciec składa się z adaptera redukcyjnego (Rys. 5) i adaptera kątowego. Adapter redukcyjny króćca może w razie potrzeby zostać przycięty w oznaczonych miejscach, aby dopasować go do odpowiedniej średnicy węża.

Wąż należy wcisnąć na sekcję króćca, która odpowiada wewnętrznej średnicy węża. Jeżeli stosujemy wąż bez gwintu, należy nasunąć odpowiednią opaskę zaciskową na wąż (brak w zestawie), aby go właściwie uszczelnić. Wąż należy docisnąć aż do ogranicznika.

UWAGA! W celu zapewnienia maksymalnej wydajności, do pompy należy podłączyć wąż o średnicy odpowiadającej maksymalnej średnicy przyłącza wody przewidzianej dla danego modelu pompy (Patrz tabela z danymi technicznymi). Konieczne też będzie obcięcie końcówki króćca, aby zostawić tylko tę średnicę, która jest właściwa dla użytego węża.

UWAGA! Pompa przeznaczona jest do pracy okresowej i krótkotrwałej. Po każdych 15 minutach przepompowywania pompa powinna odpocząć przez 15 minut. Niestosowanie się do powyższego zalecenia będzie skutkowało utratą ochrony gwarancyjnej.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Ostrzeżenie

• Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że pompa jest odłączona od sieci i w pobliżu nie ma dzieci i osób trzecich.
• Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.

Po zakończeniu pracy należy pompę wyczyścić i sprawdzić stan techniczny urządzenia poprzez oględziny zewnętrzne i ocenę: korpusu i rękijeści, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. Po zakończeniu pracy obudowę, szczeliny wentylacyjne, przełączniki, rękijeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzelkiem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą, czystą szmatką.

Pompę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.

W czasie dłuższego postoju należy wyjąć pompę z wody, usunąć ciecz z pompy i pompę wysuszyć.

W okresie zimowym, gdy pompa nie jest używana należy zabezpieczyć ją przed mrozem.

Należy przechowywać tylko sprawną pompę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.

Pompa może być składowana w temperaturze otoczenia, ale musi być zabezpieczona przez opadami atmosferycznymi. Pompa używana powinna być przechowywana w oryginalnym opakowaniu lub w pozycji stojącej.

TRANSPORT

• Pompa nie musi być specjalnie przygotowana do transportu.
• Dla ewentualnego zmniejszenia gabarytów pompy należy odłączyć wąż ssący.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Rozwiązanie problemu
Pompa nie daje się uruchomić lub nagle przestaje pracować.	Brak zasilania	Należy sprawdzić czy urządzenie jest podłączone do prądu.
		Sprawdzić bezpiecznik i elektryczne połączenia wtykowe.
	Zadziałało zabezpieczenie przeciw przeciążeniu.	Włączyć zabezpieczenie przeciw przeciążeniu.
	Uszkodzony przewód zasilający lub silnik.	Skontaktować się z autoryzowanym serwisem.
	Wyłącznik termiczny wyłączyć pompę z powodu przegrzania.	Wyłączyć wtyczkę z gniazdka i wyczyść wirnik.
	Zanieczyszczenia utkwiły w stopce ssącej.	Wyłączyć wtyczkę z gniazdka i wyczyścić stopkę ssącą.
Pompa pracuje, ale nie pompuje wody lub pompuje z obniżonymi parametrami	Powietrze nie ma ujścia, gdyż przewód tłoczący jest zamknięty.	Należy udrożnić przewód tłoczący (powodem może być np. zagięty wąż).
	Pęcherzyki powietrza w stopce ssącej.	Odczekać max 60 sekund, aż zawór odpowietrzający samoczynnie odpowietrzy pompę. Gdy to nie pomoże pompę należy wyłączyć i włączyć ponownie.
	Zablokowany wirnik.	Wyłączyć pompę z sieci i wyczyścić wirnik.
	Lustro wody przy uruchomieniu znajduje się poniżej minimalnego poziomu.	Zanurzyć głębiej pompę lub zastosować model o mniejszej wydajności.
	Stopka ssąca jest zatkana.	Wyłączyć wtyczkę z gniazdka i wyczyścić stopkę ssącą.
Pompa buczy, nie pompuje	Pompa nie jest podłączona do bezpiecznika różnicowo-prądowego RCD.	Zastosować bezpiecznik różnicowo-prądowy RCD.

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt, przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzanie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

SPE40D-N, SPE75D-N 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

SPE110D-N 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Pompa zatapialna do wody brudnej

model: SPE40D-N

numer seryjny: 029 19 2067855522 0000 000001 - 029 23 2067855522 0000 999999

spełnia zasadnicze wymagania:

• dyrektywy niskonapięciowej LVD 2006/95/EC,
• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC,
• dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

• EN 60335-1:2012/A11:2014
• EN 60335-2-41:2003+A1:2004/A2:2010
• EN 62233:2008
  ○ AfPS GS 2014:01 PSK
  EN 55014-1:2017
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

○ Załącznik II oraz załącznik III do dyrektywy 2011/65/UE.

Miejsce złożenia i przechowywania dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Jarosław Malinowski

Kierownik ds. Jakości i certyfikacji

Raszyn, 9 października 2018

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Pompa zatapialna do wody brudnej

model: SPE75D-N

numer seryjny: 029 19 2067855539 0000 000001 - 029 23 2067855539 0000 999999

spełnia zasadnicze wymagania:

• dyrektywy niskonapięciowej LVD 2006/95/EC,
- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC,
- dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

• EN 60335-1:2012/A11:2014
  ○ EN 60335-2-41:2003+A1:2004/A2:2010
• EN 62233:2008
  ○ AfPS GS 2014:01 PSK
  EN 55014-1:2017
• EN 55014-2:2015
  EN 61000-3-2:2014
• EN 61000-3-3:2013
  ○ Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Miejsce złożenia i przechowywania dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39

05-090 Raszyn

Jarosław Malinowski

Kierownik ds. Jakości i certyfikacji

Raszyn, 8 października 2018

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Pompa zatapialna do wody brudnej

model: SPE110D-N

numer seryjny: 029 19 2067855546 0000 000001 - 029 23 2067855546 0000 999999

spełnia zasadnicze wymagania:

• dyrektywy niskonapięciowej LVD 2006/95/EC,
• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC,
• dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

• EN 60335-1:2012/A11:2014
• EN 60335-2-41:2003+A1:2004/A2:2010
• EN 62233:2008
  ○ AfPS GS 2014:01 PSK
• EN 55014-1:2017
  EN 55014-2:2015
• EN 61000-3-2:2014
  EN 61000-3-3:2013
  ○ Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Miejsce złożenia i przechowywania dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39

05-090 Raszyn

gullelinovshl.

Jarosław Malinowski

Kierownik ds. Jakości i certyfikacji

Raszyn, 9 października 2018

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych: znajduje się na stronie

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę (tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)." Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia z niesprawnościami ujawnionymi przez serwis.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakońсzenia naprawy
	Data wydania sprzętu

ODKRYJ NOWE MOŻLIWOŚCI NAC NEW AMERICAN CONCEPT

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zobacz VIDEO PORADY serwis.nac.com.pl NAC

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
