GPE120-K - Pompa wodna NAC - Bezpłatna instrukcja obsługi

Typ produktu	Pompa wodna
Model	GPE120-K
Marka	NAC
Zasilanie	230 V ~ 50 Hz
Moc	500 W
Przepływ max	60 l/min
Wysokość podnoszenia max	30 m
Wymiary (dł. x szer. x wys.)	30 x 20 x 20 cm
Waga	5 kg
Materiał obudowy	Tworzywo sztuczne wzmocnione
Materiał wirnika	Mosiądz
Stopień ochrony	IPX4
Zabezpieczenia	Termiczne, przeciążeniowe
Funkcje	Pompowanie wody czystej i lekko zanieczyszczonej
Przyłącze ssące	1"
Przyłącze tłoczne	1"
Czyszczenie	Odłączyć od zasilania, odkręcić pokrywę, wyczyścić wirnik
Konserwacja	Okresowo sprawdzać uszczelnienia i czyścić filtr
Części zamienne	Zestaw uszczelek, wirnik, kondensator
Gwarancja	2 lata

Często zadawane pytania - GPE120-K NAC

Jak prawidłowo zainstalować pompę GPE120-K?

Pompę należy ustawić na stabilnym podłożu, w suchym i wentylowanym miejscu. Podłączyć przewód ssący i tłoczny zgodnie z oznaczeniami, upewniając się, że wszystkie połączenia są szczelne. Przed uruchomieniem należy odpowietrzyć pompę przez otwór zalewowy.

Czy pompa może pracować na sucho?

Nie. Praca na sucho może uszkodzić pompę. Zawsze przed włączeniem upewnij się, że pompa jest zalana wodą.

Jak odpowietrzyć pompę?

Odkręcić korek zalewowy na górze pompy, wlać wodę do momentu jej wypłynięcia, a następnie dokręcić korek. Czynność powtórzyć po pierwszym uruchomieniu.

Co zrobić, gdy pompa nie tłoczy wody?

Sprawdź, czy pompa jest zalana, czy zawór zwrotny jest drożny, czy filtr nie jest zatkany, oraz czy kierunek obrotów wirnika jest zgodny ze strzałką.

Jak często należy czyścić pompę?

Zaleca się czyszczenie po każdym użyciu, a w przypadku stałej pracy – co miesiąc. Wyczyść wirnik, obudowę i filtr pod bieżącą wodą.

Czy pompę można używać do wody morskiej?

Nie. Pompa przeznaczona jest do wody czystej lub lekko zanieczyszczonej. Użycie wody morskiej spowoduje korozję.

Jakie zabezpieczenia ma pompa?

Pompa wyposażona jest w zabezpieczenie termiczne oraz przeciążeniowe. W przypadku przegrzania automatycznie się wyłączy.

Gdzie znajdę numer seryjny pompy?

Numer seryjny znajduje się na tabliczce znamionowej na obudowie pompy.

Jak przechowywać pompę zimą?

Przed zimą należy opróżnić pompę z wody, osuszyć ją i przechowywać w pomieszczeniu nienarażonym na mróz.

Czy mogę przedłużyć kabel zasilający?

Tak, ale należy użyć kabla o odpowiednim przekroju (minimum 1,5 mm²) i zapewnić ochronę przed wilgocią. Nie przekraczaj zalecanej długości.

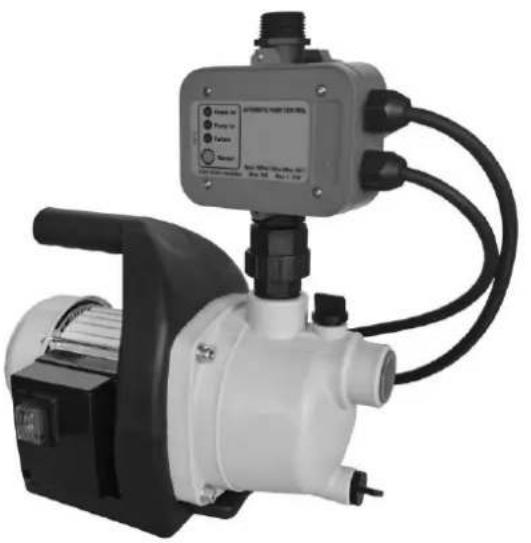

INSTRUKCJA OBSŁUGI GPE120-K NAC

Zapewniamy Twój święty spokój

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

fax [phone]

serwis.nac.com.pl, [e-mail]

CE

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TREŚCI

Spis treści 3

Dane techniczne 3

Opis stron graficznych i piktogramów 4

Ogólne przepisy bezpieczeństwa 4

Szczegółowe przepisy bezpieczeństwa dla pomp ogrodowych 6

Bezpieczeństwo i odpowiedzialność producenta 7

Ryzyko 7

Zastosowanie 8

Przed pierwszym uruchomieniem 8

Obsługa 9

Czyszczenie, konserwacja i przechowywanie 10

Transport 10

Przegląd i diagnozowanie problemów 10

Gwarancja i serwis 11

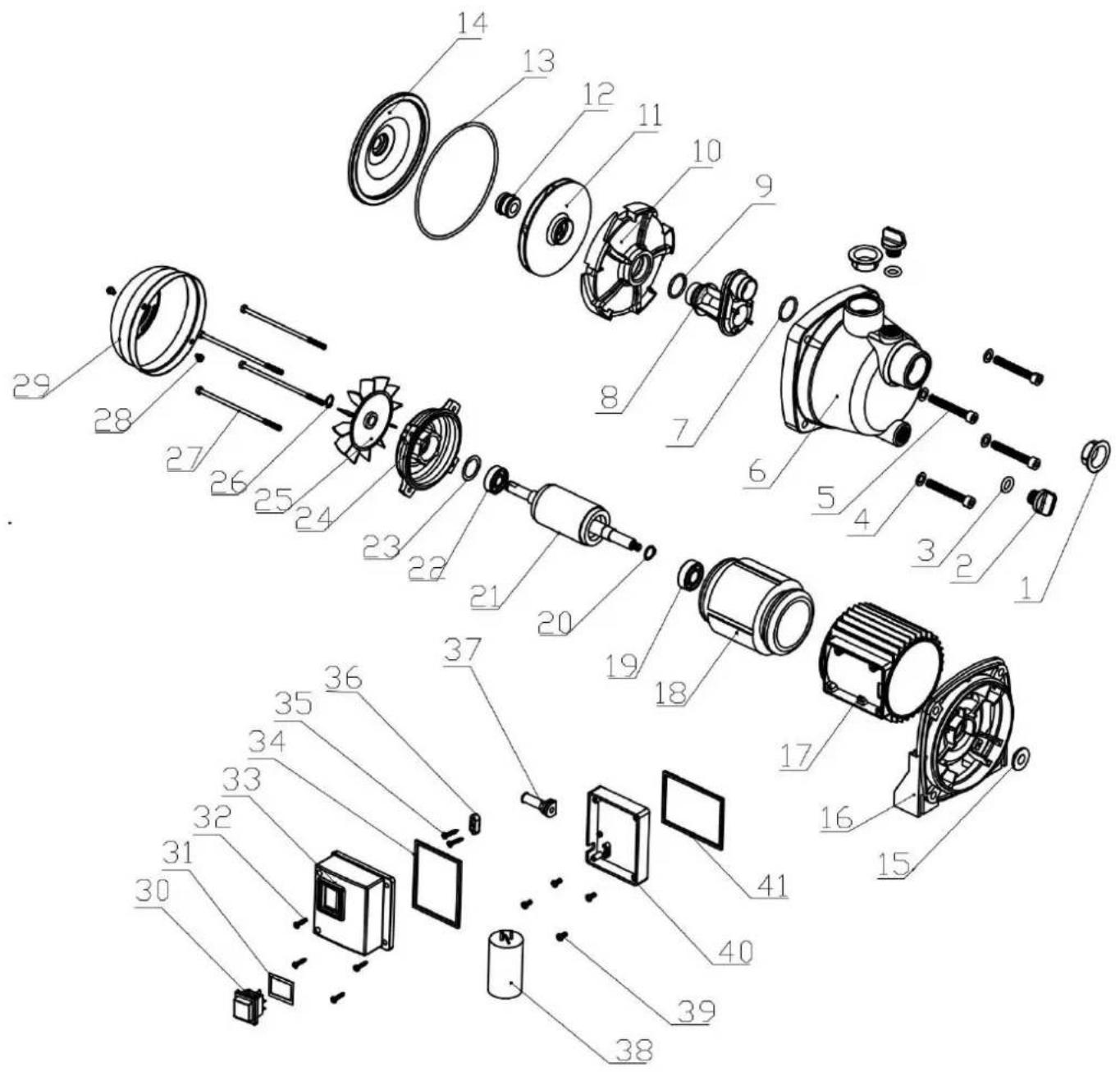

Schemat złożeniowy 11

Deklaracja zgodności

Warunki gwarancji 14

Karta gwarancyjna 15

12

DANE TECHNICZNE

Pompa
Typ, model	GPE80-K	GPE120-K	GPE120-A-K
Silnik	elektryczny
Moc znamionowa	800 W	1200 W	1200 W
Napięcie zasilania	230 V
Częstotliwość zasilania	50 Hz
Kabel przyłączeniowy	1,2 m H07RN-F 3G1.0mm ^2
Max. wydajność	3200 l/h	3600 l/h	3600 l/h
Max. wysokość tłoczenia	40 m	47 m	47 m
Max głębokość zasysania	8 m
Max temperatura wody	35°C
Minimalna średnica rury	1"
Klasa ochronności elektrycznej	I
Zakres ciśnienia roboczego	4,0 bar	4,8 bar
Stopień ochronności IP	IPX4
Masa urządzenia	5 kg	6 kg	6,3 kg
Rok produkcji	2022

Uwaga!

Urządzenie nie zostało przetestowane pod kątem jakości wody, dlatego produkt nie może służyć do pompowania wody pitnej.

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

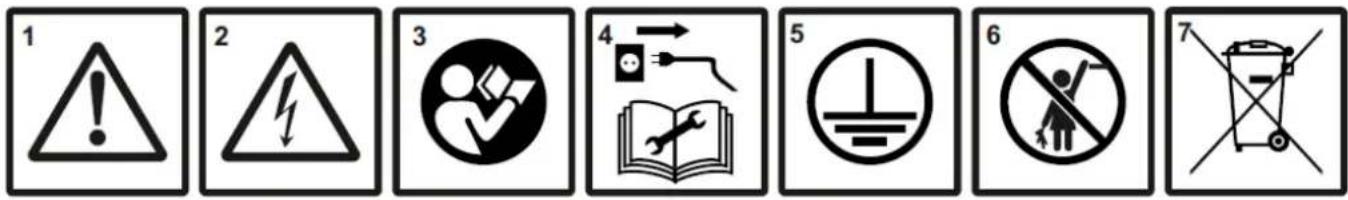

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Uwaga wysokie napięcie.
3. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
4. Uwaga! Odłączyć przewód zasilający przed konserwacja i naprawą.
5. Pierwszy stopień ochronności.
6. Sprzęt przechowuj poza zasięgiem dzieci.
7. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczac razem z nieposortowanymi odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.

Inne oznaczenia na urządzeniu

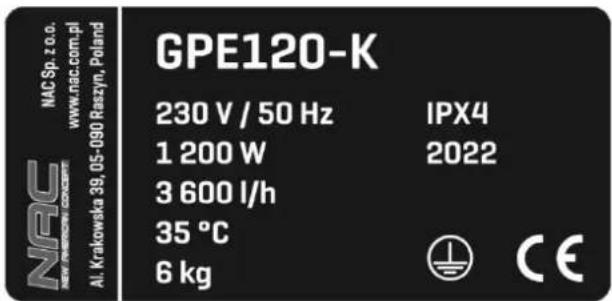

GPE120-K 230 V / 50 Hz IPX4 1 200 W 2022 3 600 l/h 35 °C 6 kg CE

Tabliczka znamionowa, przykład

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

OGÓLNE PRZEPISY BEZPIECZENSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być również użytkowane w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.
• Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
• Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

• Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
• Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
• Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zapłatane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.
• W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.
• Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.

Uwaga: termin „urządzenie różnicowo-prądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.

• Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.
• Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte, przecięte lub w inny sposób uszkodzone.
• Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
• Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.
• Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
• Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani bizuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, bizuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia napędzanego elektrycznie przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
• Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
• Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.
• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
• Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

• Przedłożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
• W ekstremalnych warunkach, z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
• UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.
• Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA POMP OGRODOWYCH

Ostrzeżenie

• Nie należy włączać pompy ogrodowej na sucho, ponieważ można ją poważnie uszkodzić.
• Napięcie prądu zasilającego musi odpowiadać wartościom podanym na tabliczce znamionowej pompy (230V, \~50Hz).

• Używać na linii zasilającej bezpieczniki przeciążeniowe nadmiarowo-prądowe z nastawieniem zgodnym z tabliczką znamionową urządzenia o prądzie zadziałania 10A i wyłącznika różnicowo-prądowego o prądzie zadziałania 30mA.

• Nie ciągnąć przedłużacza przez ostre kanty i przedmioty mogące uszkodzić izolacje.

• Nie przeciagać przedłużacza przez otwory pod drzwiami czy szpary okienne.
• Gniazdko przedłużacza musi być wodoszczelne, a średnica przewodu musi mieć co najmniej 2,5 mm przy długości do 50 m.
• Nie używać przedłużaczy, które są uszkodzone lub wadliwe.
• Nigdy nie uruchamiać pompy (poprzez włączenie wtyku do gniazda) z bosymi stopami lub wilgotnymi rękoma.
• Można korzystać tylko z pompy w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
• Nie wolno dzieciom obsługiwać urządzenia.
• Osoby postronne, zwłaszcza dzieci a także zwierzęta domowe nie powinny przebywać w rejonie pracy pompy.
• Przed każdym uruchomieniem należy sprawdzić, czy:
  — urządzenie jest zmontowane zgodnie z instrukcją,
  — urządzenie jest sprawne,
  — przewód zasilający nie jest uszkodzony.
• Przed regulacją, czyszczeniem, konserwacją urządzenia lub w przypadku zapłatania się przewodu, lub jego uszkodzenia, wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
• Nie używać pompy, gdy przewody są uszkodzone lub zużyte.
• Nie podłączać uszkodzonego sprzętu do zasilania.
• Nie dotykaj uszkodzonego przewodu przed odłączeniem od sieci; uszkodzony przewód może spowodować ryzyko porażenia prądem.
• Gdy do uruchomienia urządzenia zachodzi konieczność użycie kabla przedłużającego, należy zastosować przedłużacze uziemione i podłączone za pomocą wtyczki z przewodem uziemiającym instalacji elektrycznej typu: H05VV-F lub H05RN-F.
  Przekroje żył przewodu miedzianego:
• 1,5 mm²: maks. długość 20 m,
• 2,5 mm²: maks. długość 50 m.
  UWAGA: Przedłużacz, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń.
• Nie wolno używać pompy z uszkodzonymi osłonami lub bez zainstalowanych urządzeń zabezpieczających np. osłony wentylatora chłodziącego silnik itp.
• Nie należy przenosić pompy podczas pracy, gdyż pompa powinna być ustawiona na równej poziomej płaszczyźnie.
• Zabezpiecz pompę przed użyciem przez niepożądane osoby, zanim pozostawisz urządzenie bez nadzoru.
• Pompa nie może pracować i być podłączona do sieci elektrycznej, gdy w zbiorniku, w którym zamierza się jej używać znajdują się ludzie lub zwierzęta.
• Należy zabezpieczyć pompę przed opadami atmosferycznymi (w trakcie pracy pompy jak również wówczas, gdy pompa nie pracuje), gdyż to również może spowodować dostanie się wody do cylindra przez wlot filtra powietrza.
• Nie należy pozostawiać pompy w zasięgu działania zraszaczy ogrodowych ani innych urządzeń, z których woda może przedostać się bezpośrednio na pompę ( myjki ciśnieniowe itp.).

UWAGA! Niebezpieczeństwo porażenia prądem. Przed rozpoczęciem prac konserwacyjnych należy odłączyć pompę od sieci elektrycznej.

W razie wypadku lub awarii

W razie wypadku należy natychmiast wyłączyć urządzenie i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy wyłączyć urządzenie i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie pompy niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw. W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowanie urządzenia przez dzieci,
• używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
• używanie urządzenia przez osoby niezapoznane z instrukcją obsługi.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone do użycia wyłącznie jako pompa ogrodowa, zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie pompy niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania. Poprawne użytkowanie pompy obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Pompy o zasilaniu elektrycznym z tej serii są przeznaczone wyłącznie do użytku domowego przy nawadnianiu, w ogrodnictwie i przy przepompowywaniu wody lekko zanieczyszczonej, z miejsc takich jak studnie, baseny, sadzawki, beczki czy inne zbiorniki wodne. Pompa przeznaczona jest do pracy okresowej i krótkotrwałej. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Urządzenia nie należy stosować między innymi do:

— wypompowywania wody z wykopów i innych miejsc, gdzie znajduje się woda brudna,
— prac podwodnych,
— przepompowywania cieczy innych niż woda (np. agresywnych cieczy takich jak: benzyna, olej, smar, rozpuszczalniki, kwasy, zasady, tłuszcze, słona woda itp.),
— wylewania nieczystości (pompowania ścieków z fekaliami),
— pompowania wody pitnej, chyba że użytkownik przeprowadzi badania przydatności wody do spożycia.

Przepompowywana woda nie powinna zawierać zanieczyszczeń mechanicznych lub innych cząstek o charakterze materiałów ściernych. W wodzie nie mogą znajdować się małe przedmioty plastikowe i metalowe, które mogą zostać zassane do systemu turbiny pompy kompresora (np. nakrętki, kapsle, kamyki itp.) oraz piasek i szlam.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.

Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej pompy ogrodowej.

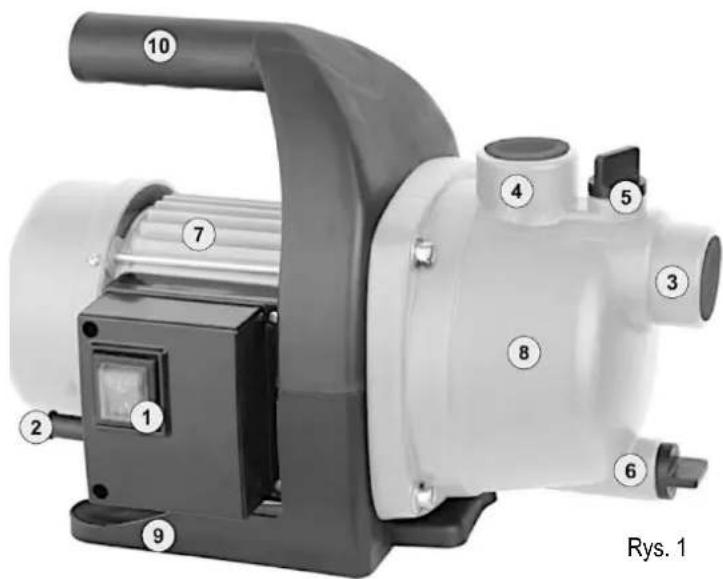

Budowa i opis pompy

1. Włącznik / wyłącznik
2. Kabel zasilający
3. Króciec ssący
4. Króciec tloczący
5. Korek umożliwiający zalanie pompy
6. Krócieć spustowy z korkiem
7. Silnik
8. Obudowa pompy
9. Stopa z otworami montażowymi
10. Uchwyt do przenoszenia pompy

Rys. 1

Przed rozpoczęciem pracy należy upewnić się, że pompa działa poprawnie oraz, że jest bezpieczna w użytkowaniu.

Zabezpieczenie pompy ogrodowej przed przeciążeniem

Instalacja elektryczna, do której podłączana jest pompa powinna być wyposażona w wyłącznik nadmiarowo-prądowy z regulacją, zgodny z tabliczką znamionową urządzenia o prądzie zadziałania 10 A. Zabezpieczy to pompę przed przeciążeniem, a w konsekwencji przed spaleniem silnika pompy.

Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA. W przypadku, jeśli nie był używany bezpiecznik różnicowo-prądowy reklamacje nie będą uwzględniane.

Stosowanie przedłużacza

Po zakończeniu prac związanych z montażem pompy przygotuj kabel zasilający 3-żyłowy uziemiony. Podłącz go za pomocą wtyczki z przewodem uziemiającym do instalacji elektrycznej 230V, 50 Hz.

Minimalne przekroje żył przewodu miedzianego typu H05VV-F lub H05RN-F:

- 1,5 mm²: maks. długość 20 m,

- 2,5 mm²: maks. długość 50 m.

Przedłużacz o długości powyżej 50 m spowoduje obniżenie wydajności h pompy i może spowodować ryzyko jej uszkodzenia.

UWAGA: Przewód zasilający, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na zewnątrz pomieszczeń.

Przed uruchomieniem pompy upewnij się, czy w pobliżu nie ma osób postronnych.

Montaż urządzenia

Pompę należy ustawić na pewnej, stabilnej powierzchni.

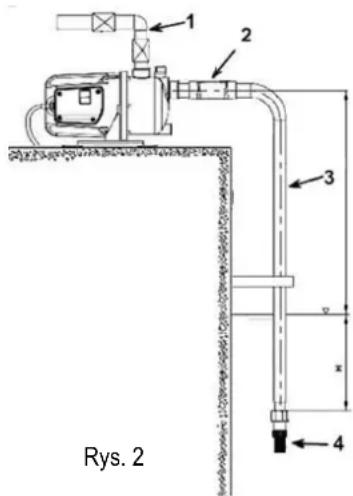

Elementy instalacji:

1. Rura tłocząca
2. Zawór zwrotny
3. Rura ssawna
4. Filtr

Rura tłocząca 1 (Rys. 2) powinna być zaopatrzona w zawór wodny śrubowy bądź kulowy, zaleca się też stosowanie w tym miejscu zaworu zwrotnego.

Dla prawidłowego działania urządzenia konieczne jest stosowanie zaworu zwrotnego 2 (Rys. 2) na rurze ssawnej 3 (Rys. 2). Koniec rury ssawnej należy zaopatrzyć w filtr cząstek stałych 4 (Rys. 2).

Nawet niewielkie drobiny piasku mogą uszkodzić pompę.

Rys. 2 1 2 3 4

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

UWAGA:

• Jeżeli pompa nie jest używany przez dłuższy czas np. w okresie zimowym należy odłączyć ją od ujęcia wody.
• Pompa nie może pracować w ujemnych temperaturach, marznąca woda może uszkodzić pompę.
• Należy zabezpieczyć pompę przed opadami atmosferycznymi (w trakcie pracy pompy jak również wówczas, gdy pompa nie pracuje), gdyż to również może spowodować uszkodzenie elektryczne urządzenia.
• Nie należy pozostawiać pompy w zasięgu działania zraszaczy ogrodowych ani innych urządzeń, z których woda może przedostać się bezpośrednio na pompę ( myjki ciśnieniowe itp.).
• Pompa nie może być włączana, jeżeli w układzie wodnym urządzenia nie ma wody. Pompa pracująca "na sucho" może ulec szybkiemu uszkodzeniu.
• Przed uruchomieniem należy sprawdzić, czy przewód tłoczący jest drożny.

Użytkowanie

Podczas użytkowania pompy należy pamiętać o zasadach bezpieczeństwa. Przed pierwszym uruchomieniem należy cały układ zasilania w wodę zalać woda.

Aby zalać wodą pompę należy odkręcić korek (Rys. 3) i zalewać pompę tak długo, aż woda zacznie wypływać. Zawór zwrotny znajdujący się na końcu rury ssawnej zatrzyma wodę w całym układzie.

Po zakręceniu korka można podłączyć pompę do sieci 230V i uruchomić pompę.

Rys. 3

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Ostrzeżenie

• Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że pompa jest odłączony od sieci i w pobliżu nie ma dzieci i osób trzecich.
• Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.

Po zakończeniu pracy należy pompę wyczyścić i sprawdzić stan techniczny urządzenia poprzez oględziny zewnętrzne i ocenę: korpusu pompy pod kątem uszkodzeń mechanicznych, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. Po zakończeniu pracy obudowę, szczeliny wentylacyjne, przełączniki i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie

większym niż 0,3 MPa), pędzelkiem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą, czystą szmatką.

Pompę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.

W czasie dłuższego postoju należy wyjąć wąż ssawny z wody, usunąć ciecz z pompy i pompę wysuszyć.

W okresie zimowym, gdy pompa nie jest używana należy zabezpieczyć ją przed mrozem.

Należy przechowywać tylko sprawną pompę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.

Pompa może być składowana w temperaturze otoczenia, ale musi być zabezpieczona przez opadami atmosferycznymi i wilgocią. Pompa używana powinna być przechowywana w oryginalnym opakowaniu.

TRANSPORT

• Pompa nie musi być specjalnie przygotowana do transportu.
• Z uwagi na masę urządzenia należy przypiąć je pasami transportowymi.
• Pompe należy transportować w oryginalnym opakowaniu.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Rozwiązanie
Pompa nie daje się uruchomić lub nagle przestaje pracować.	Brak zasilania.	Należy sprawdzić czy urządzenie jest podłączone do prądu.
	Uszkodzony przewód zasilający lub silnik.	Sprawdzić bezpiecznik i elektryczne połączenia wtykowe.
Pompa pracuje, ale nie pompuje wody lub pompuje z obniżonymi parametrami.	Powietrze nie ma ujścia, gdyż przewód tłoczący jest zamknięty.	Należy udrożnić przewód tłoczący (powodem może być np. zagięty wąż).
	Nieprawidłowy montaż po stronie ssącej.	Skontrolować szczelność armatury ssącej.
	Pęcherzyki powietrza w rurze ssawnej.	Należy zalać pompę woda.
Pompa nie uruchamia się lub nagle zatrzymuje się w czasie pracy.	Wyłącznik termiczny wyłącza pompę z powodu przeciążenia.	Odłączyć pompę od zasilenia na min. 30 minut, zwrócić uwagę na maksymalną temperaturę cieczy (35°C).
	Uszkodzony obwód elektryczny silnika.	Powierzyć naprawę autoryzowanemu serwisowi NAC.
	Uszkodzony zawór ciśnieniowy.
Pompa włącza się i wyłącza bez poboru wody.	Nieszczelność po stronie odbioru wody lub powietrze w układzie zasilania woda.	Sprawdzić szczelność układu, ewentualnie zalać pompę woda.

GWARANCJA | SERWIS

Zakupiony przez Państwa produkt, przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzanie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności przeprowadzić w ramach usługi odpłatnej.

SCHEMAT ZŁOŻENIOWY URZĄDZEŃ

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Pompa ogrodowa

model: GPE80-K

numer seryjny:

067 22 2067855645 0000 000001 - 067 24 2067855645 0000 999999

model: BSE120-K

numer seryjny:

067 22 2067855652 0000 000001 - 067 24 2067855652 0000 999999

model: BSE120-A-K

numer seryjny:

067 22 2067856802 0000 000001 - 067 242067856802 0000 999999

spełnia zasadnicze wymagania:

• dyrektywy niskonapięciowej LVD 2014/35/UE,
- dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
- dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019,
- EN 60335-2-41:2003+A1:2004+A2:2010,
- EN 62233:2008,
- EN 55014-1:2017+A11:2020,
- EN 55014-2:2015,
- EN 61000-3-2:2019,
- EN 61000-3-3:2013+A1:2019,
○ Załącznik II oraz załącznik III do dyrektywy 2011/65/UE.

Miejsce złożenia i przechowywania Dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Dyrektor ds. technicznych i certyfikacji

Raszyn, 20 września 2021

NAC

NEW AMERICAN CONCEPT

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie:

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi „(tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową)” oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)”. Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy serwis zwrócić produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy ....

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakoń czenia naprawy
	Data wydania sprzętu

ODKRYJ NOWE MOŻLIWOŚCI NAC NEW AMERICAN CONCEPT

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zobacz VIDEO PORADY serwis.nac.com.pl NAC

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
