WQD550 - Pompa wodna NAC - Bezpłatna instrukcja obsługi

Typ produktu	Pompa wodna
Model	WQD550
Marka	NAC
Moc	550 W
Maksymalna wydajność	5500 l/h
Maksymalna wysokość podnoszenia	8 m
Maksymalna głębokość zanurzenia	5 m
Napięcie zasilania	230 V
Wymiary (dł. x szer. x wys.)	30 x 20 x 25 cm
Waga	4,5 kg
Stopień ochrony IP	IP68
Materiał obudowy	Tworzywo sztuczne wzmocnione
Typ silnika	Elektryczny, szczotkowy
Długość przewodu zasilającego	10 m
Średnica przyłącza wylotowego	1 cal (25 mm)
Funkcje	Pompowanie wody czystej i lekko zanieczyszczonej, odprowadzanie wody, nawadnianie
Wyposażenie	Wąż, złączki, filtr wstępny
Czyszczenie i konserwacja	Regularnie czyść filtr, unikaj pracy na sucho
Bezpieczeństwo	Wyłącznik termiczny, zabezpieczenie przed przeciążeniem
Części zamienne i naprawy	Dostępne filtry, uszczelki i silnik w serwisie

Często zadawane pytania - WQD550 NAC

Jak uruchomić pompę NAC WQD550?

Podłącz pompę do źródła zasilania 230 V. Upewnij się, że pompa jest zanurzona w wodzie. Włącznik znajduje się na przewodzie zasilającym. Pompa uruchomi się automatycznie po zanurzeniu.

Jaką maksymalną głębokość wody może pompować WQD550?

Maksymalna głębokość zanurzenia wynosi 5 m. Pompa może podnosić wodę na wysokość do 8 m.Uwaga: Nie przekraczaj tych wartości.

Czy pompa NAC WQD550 nadaje się do wody brudnej?

Pompa przeznaczona jest do wody czystej i lekko zanieczyszczonej (np. deszczówka). Nie nadaje się do szlamu, ścieków ani wody z dużymi zanieczyszczeniami.

Jak czyścić filtr w pompie WQD550?

Wyłącz pompę i odłącz od zasilania. Odkręć filtr znajdujący się na wlocie. Opłucz go pod bieżącą wodą i zamontuj z powrotem. Czyść regularnie, aby utrzymać wydajność.

Co zrobić, gdy pompa nie włącza się?

Sprawdź, czy kabel zasilający jest podłączony i czy bezpiecznik nie jest przepalony. Upewnij się, że pompa jest prawidłowo zanurzona. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy WQD550 ma zabezpieczenie przed suchobiegiem?

Tak, pompa jest wyposażona w wyłącznik termiczny, który odcina zasilanie w przypadku przegrzania, chroniąc przed suchobiegiem. Po ostygnięciu pompa wznawia pracę.

Jaka jest długość przewodu zasilającego?

Przewód ma 10 m długości, co zapewnia elastyczność w umiejscowieniu pompy. Używaj wyłącznie przedłużaczy przystosowanych do użytku na zewnątrz.

Czy mogę użyć pompy do nawadniania ogrodu?

Tak, pompa nadaje się do nawadniania. Podłącz wąż ogrodowy do wylotu (1 cal) i rozprowadź wodę. Używaj czystej wody bez zanieczyszczeń stałych.

Jak przechowywać pompę zimą?

Opróżnij pompę z wody, wyczyść filtr i wysusz. Przechowuj w suchym, zabezpieczonym przed mrozem miejscu. Chronić przed ujemnymi temperaturami.

Gdzie mogę kupić części zamienne do WQD550?

Części zamienne (filtry, uszczelki, silnik) są dostępne w autoryzowanych punktach serwisowych NAC oraz u dystrybutorów. Skontaktuj się z lokalnym serwisem.

INSTRUKCJA OBSŁUGI WQD550 NAC

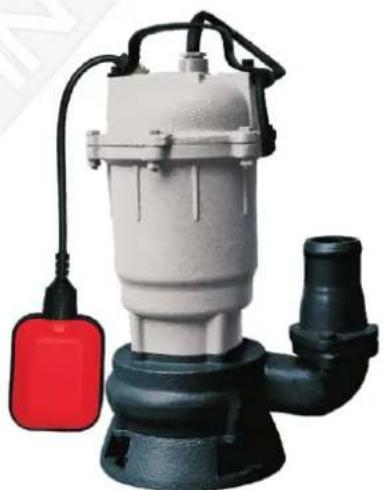

Pomp ściekowa zatapialna

	pompa ściekowa
Model	WQD 550
Silnik	Elektryczny
Napiecie / czestotliwość	230V/50Hz
Moc maksymalna	550 W
Długość przewodu	10 m
Maksymalna wyajność	15 000 l/h
Maksymalna wysokość pompowania	10 m
Maksymalna wielkośćzanieczyszczeń miękkich	20 mm
Średnica odpływu wody	51 mm ( 2" )
Waga	15,5 kg
Rok produkcji	2012

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unicważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w cclu wyjaśnicnia wątpliwości.

Spis treści Stosowanie przedłużacza ....4

Dane Techniczne ....1 Usuwanie usterck....4

Spis treści ....2 Użytkowanie....5

Piktogramy ostrzegawcze....2 Przygotowanie do transportu ....6

Wprowadzenie ....3 Przechowywanie i konserwacja ....6

Zastosowanie pomp zatapialnych ....3 Kasacja ....6

Uwagi ogólne ....3 Ryzyko resztkowe ....6

Bezpieczeństwo elektryczne ....3 Ocena ryzyka resztkowego ....6

Zasady bezpieczeństwa ....3 Deklaracje CE ....6

Przed uruchomieniem ....4 Kontakt z serwisem ....7

Zabezpieczenie pompy zatapilnej

przed przeciążeniem....4

Piktogramy ostrzegawcze i oznaczenia sterownicze

1

2

1. Uwaga! Niebezpieczeństwo.
2. Uwaga niebezpieczeństwo elektryczne
3. Ważne. Przeczytać instrukcję obsługi przed użytkowaniem

4. Uwaga: Odłączyć przewód zasilający przed konserwacją i naprawą

5. Zużytych urządzeń elektrycznych oraz nie wolno usuwać wraz z normalnymi odpadami komunalnymi a jeśli jest to możliwe, należy oddać je do utylizacji.

Tabliczka zmianowa jest umieszczona na obudowie pompy. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

NAC Sp. z o.o.

Al. Krakowska 39, 05-090 Raszyn

www.nac.com.pl

POMPA DO ŚCIEKÓW WQD 550

Napięcie:

Maksymalna moc:

Wydajność:

Waga:

Rok produkcji:

S/N:

230 V / 50 Hz

550 W

15000 l/h

15,5 kg

2012

Wprowadzenie

Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania pompy, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

Zastosowanie pompy do ścieków

Urządzenie jest dopuszczone do użycia wyłącznie jako pompa zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie pompy niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie pompy obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakickolwick zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Uwagi ogólne

Pompa do ścieków o zasileniu elektrycznym tej serii przecznaczone są do użytku domowego przy nawadnianiu ogrodnictwie i przepompowywaniu wody i ścieków.

W momencie dostawy należy sprawdzić czy żaden z elementów wyposażenia nie uległ uszkodzeniu

Nie należy włączać pompy na sucho ponieważ może ją poważnie uszkodzić

Bezpieczeństwo elektryczne

Napięcie prądu zasilającego musi odpowiadać wartościom podanym na tabliczce znamionowej pompy (230V, 50Hz).

Używać na linii zasilającej bezpieczniki przeciążeniowe nadmiarowo-prądowe z nastawieniem zgodnym z tabliczką znamionową urządzenia o prądzie zadziałania 10A i wyłącznika różnicowo-prądowego o prądzie zadziałania 30mA. Nie ciągnąć przedłużacza przez ostre kanty i przedmioty mogące uszkodzić izolacje. Nie przeciągać przedłużacza przez otwory pod drzwiami czy szpary okienne.

Gniazdko przedłużacza musi być wodoszczelne, a średnica przewodu musi być co najmniej 2,5mm przy długości do 50 m.

Nie używać przedłużaczy, które są uszkodzone lub wadliwe.

UWAGA! Niebezpieczeństwo porażenia prądem

Przed rozpoczęciem prac konserwacyjnych należy wyłączyć pompę z sieci

Zasady bezpieczeństwa

Uważnie przeczytaj instrukcję. Upewnij się, że zapoznałeś się z urządzeniem i jego działaniem.

Urządzenie nie może być wykorzystywane bez zapoznania się z treścią instrukcji obsługi. Przechowuj instrukcję w miejscu pozwalającym na często z niej korzystanie i chroniącym ją przed zniszczeniem, zgubieniem lub utratą czytelności, gdyż informacje w niej zawarte są bardzo ważne i będą przydatne przez cały okres użytkowania pompy.

Należy wcześniej zapoznać się z działaniem urządzenia i z całym wyposażeniem pompy, gdyż w trakcie pracy może być już na to za późno.

Przed każdorazowym rozpoczęciem pracy sprawdź sprawność pompy.

Przed uruchomienie pompy sprawdzić czy przewód zasilający nie jest uszkodzony.

Zawsze stosuj się do zasad bezpieczeństwa i reguł postępowania zawartych w tej instrukcji.

Nie wolno dzieciom obsługiwać urządzenia.

Osoby postronne zwłaszcza dzieci a także zwierzęta domowe nie mogą przebywać w rejonie pracy pompy.

Zabezpiecz pompy oraz przed użyciem przez niepożądane osoby zanim pozostawisz urządzenie, bez nadzoru.

Nie wolno używać pompy z uszkodzonymi osłonami lub bez zainstalowanych urządzeń zabezpieczających, np. osłony wentylatora chłodzącego silnik itp..

Nie należy przenosić pompy podczas pracy gdyż pompa powinien być ustawiony na równej poziomej płaszczyźnie.

Nie używać pompy zatapialnej przed uprzednim zanurzeniem pompy.

Nie wolno używać pompy z uszkodzonymi osłonami lub bez zainstalowanych urządzeń zabezpieczających.

Nie należy przenosić pompy podczas pracy gdyż pompa podczas pracy musi być zanurzona.

Nie używać przed uprzednim zanurzeniem pompy

Przed uruchomieniem

Zabezpieczenie pompy do ścieków przed przeciążeniem

Instalacja elektryczna do której podłączany jest pompa powinna być wyposażona w wyłącznik nadmiarowo-prądowy z regulacją zgodnym z tabliczką znamionową urządzenia o prądzie zadziałania 10 A. Zabezpieczy to przed przeciążeniem, a w konsekwencji przed spaleniem silnika pompy.

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej. Przed rozpoczęciem pracy należy upewnić się, że pompa działa poprawnie oraz że jest bezpieczna w użytkowaniu.

Stosowanie przedłużacza

Należy używać tylko przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń. Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 50 m). Dopasować przyłącze urządzenia do przedłużacza wprowadzając go do podwieszenia kabla znajdującego się przy rączce. Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności pompy i istnieje możliwość jej uszkodzenia.

Usuwanie usterek

Problem Możliwa	przyczyna Rozwiązanie
Pompa pracuje ale nie podaje wody	Powietrze nie ma ujścia gdyż przewód tłoczacy jest zmknięty	Udrożnić przewód tłoczący (powodem może być np..zagięty wąż)
	Pęcherzyki powietrza w stopce ssącej	Zanużyć pompe kilka razy, aby zlikwidować zapowietrzenie
	Zabłokowany wirnik Wyłączyć pompę z sieci i wyczyścić wirnik .
	Lustro wody przy uruchomieniu znajduje się poniżej minimalnego poziomu	Zanurzyć głębiej pompę
Pompa nie daje się uruchomić lub przestaje nagle pracować	Brak dopływu prądu	Sprawdzic bezpieczniki i elektryczne połączenia wtykowe
	Zanieczyszczenia utkwiły w stopce ssącej	Wyłączyś wtyczkę z gniazdka i wyczyścić stopkę ssąca
Pompa pracuje ,ale nagle spada jej wydajność tłoczenia	Stopka ssąca jest zatkana zagęsta ciecz ciałastałe blokują wirnik	Wyłącz wtyczkę z gniazdka i wyczyść stopkę ssącą dolać wody (rozcieńczyć )

Dostawa

Pompa do ścieków dostarczona jest przez producenta w opakowaniu kartonowym.

Po zapoznaniu się dokładnie z instrukcją obsługi oraz rysunkami montażowymi, podłączenie pompy nie powinno sprawiać zbytnich trudności.

Rozpakowanie

UWAGA! Instrukcja stanowi integralną część urządzenia. Wszystkie ważne informacje odnośnie bezpiecznej obsługi pompy są wydrukowane tłustą czcionką, lub oznaczone odpowiednim piktogramem.

m. ① ② ③ ④ ⑤ ⑥

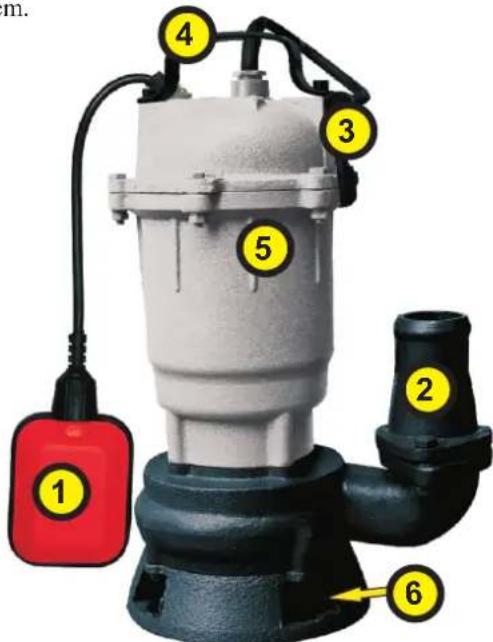

Rys. 1

1 - Włącznik / wyłącznik pływakowy 4 - Uchwyt do przenoszenia lub podwieszenia
2 - Któciec tloczący 5 - Silnik
3 - Kabel zasilający 6 - Stopa z otworami ssącymi

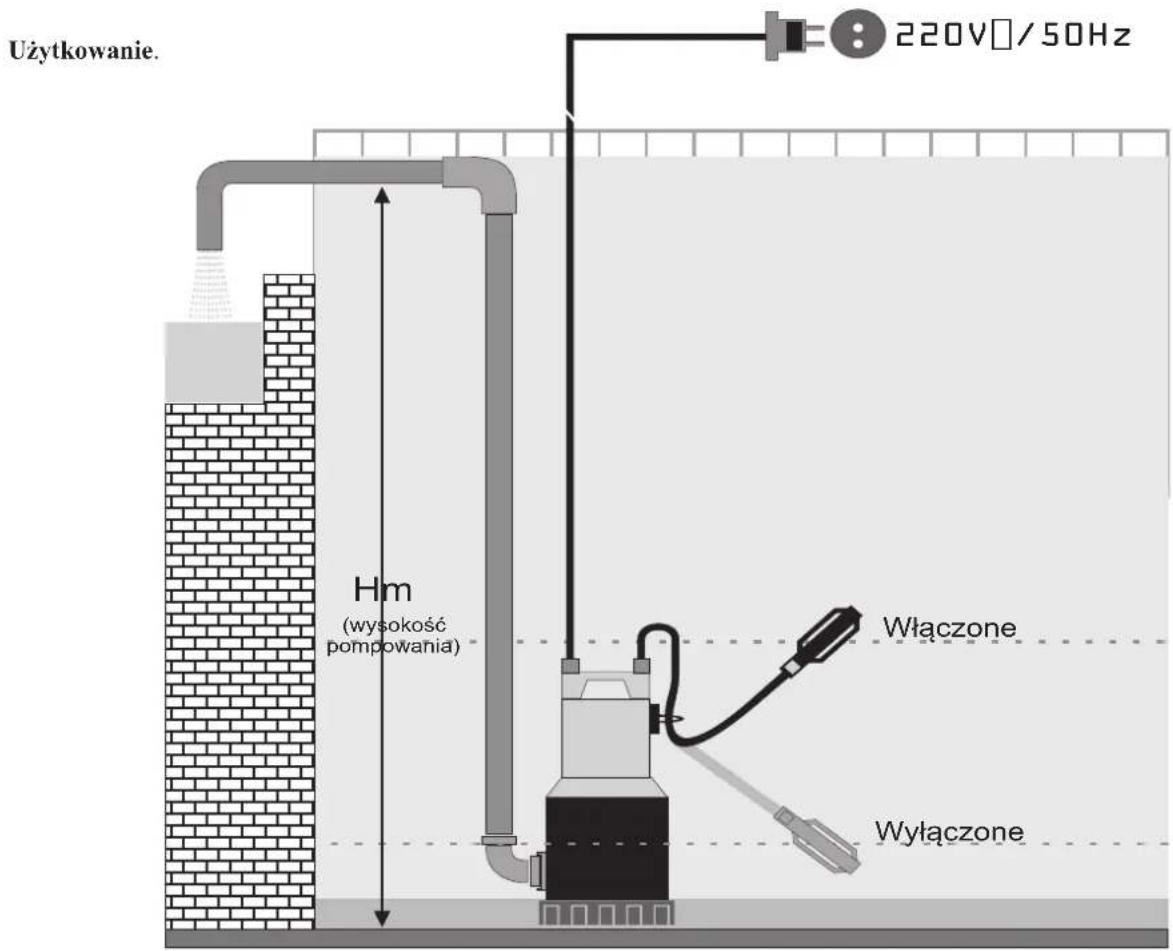

Użytkowanie. Hm (wysokość pompowania) 220V/50Hz Włączone Wyłączone

Pompa do ścieków jest przeznaczona i wypompowywania cieczy zanieczyszczonej miękkimi ciałami stałymi.powyzsza pompa można zastosować do opróżniana studzienek zbiorczych ,wód zanieczyszczonych przepompowywania i pompowania ścieków z gospodarstwa domowego każdego typu oraz odwadniania awaryjnego zatopionych terenów.

Pompa nie może być włączana, jeżeli nie jest zanurzona w wodzie. Pompa pracująca "na sucho" może ulec szybkiemu uszkodzeniu.

Przed uruchomieniem należ sprawdzić czy przewód tłoczący jest drożny. Pompa nie powinna pracować dłużej niż 10 min przy zamkniętej stronie tłocznej.

Przekrój węża:

Optymalne wykorzystanie wydajności pompy można osiągnąć przez zastosowanie węża o średnicy 50mm (2)

Przygotowanie do transportu

Do transportu pompa nie musi być przygotowana.

Dla ewentualnego zmniejszenia jej gabarytów należy odłączyć wąż tłoczący.

Przechowywanie i konserwacja

W okresie zimowym gdy pompa jest nie używana należy zabezpieczyć ja przed mrozem.

Kasacja

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielające części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powicrzyć wykonanie tej operacji punktowi serwisowemu.

Ryzyko resztkowe

Pomimo tego, że producent pompy ogrodowej ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania hydroforu przez dzieci

używania pompy ogrodowej do innych celów, niż opisane w instrukcji obsługi.

używanie pompy ogrodowej przez osoby nie zapoznane z instrukcją obsługi

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu pompy może być wyeliminowane Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń

Deklaracja zgodności WE, nr 2012/44

Producent:

nazwa: NAC Sp. z o.o.

adres:

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa:

Pompa zanurzeniowa do ścieków

model:

WQD550

rok produkcji:

2012

numer seryjny:

000001 - 020000

spełnia zasadnicze wymagania:

• dyrektywy niskonapięciowej LVD 2006/95/EC (Dz. U. Nr 155, poz. 1089, z późn. zm.),
• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),
• dyrektywy dotyczącej niebezpiecznych substancji RoHS 2002/95/EC,

spełnia wymagania następujących norm zharmonizowanych:

EN 60335-1:2002+A1+A2+A11+A12+A13+A14+A15:2011 Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo użytkowania - Część 1: Wymagania ogólne,
EN 60335-2-41:2003+A1:2004+A2:2010 Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo użytkowania - Część 2-41: Wymagania szczegółowe dotyczące pomp,
EN 55014-1:2006+A1:2004+A2:2011 Kompatybilność elektromagnetyczna - Wymagania dotyczące przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Część 1: Emisja,
EN 61000-3-2:2006+A1:2009+A2:2009 Kompatybilność elektromagnetyczna (EMC) - Część 3-2: Poziomy dopuszczalne - Poziomy dopuszczalne emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < lub = 16 A),
EN 55014-2:1997+A1:2001+A2:2008 Kompatybilność elektromagnetyczna (EMC) - Wymagania dotyczące przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Odporność na zaburzenia elektromagnetyczne - Norma grupy wyrobów,
EN 61000-3-3:2008 Kompatybilność elektromagnetyczna (EMC) - Część 3-3: Poziomy dopuszczalne - Ograniczanie zmian napięcia, wahań napięcia i sieciach zasilających migotania światła w publicznych niskiego napięcia, powodowanych przez odbiorniki o fazowym prądzie znamionowym < lub = 16 A przyłączone bezwarunkowo.

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o., a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 16 maja 2012

miejsce, data

imię, nazwiska, funkcja

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
