INSTRUKCJA OBSŁUGI UR-TR107-500BS-S NAC

Zapewniamy Twój święty spokój

URSUS

Serwis Centralny - Magazyn

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.serwis.nac.com.pl, [e-mail]

CE

Uwaga!

Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Urządzenie przeznaczone jest do obsługi terenów przydomowych.

Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

SPIS TREŚCI

Spis treści	3
Dane techniczne	3
Opis stron graficznych i piktogramów	4
Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem spalinowym	5
Ogólne przepisy bezpieczeństwa	5
Szczegółowe przepisy bezpieczeństwa dla traktorów ogrodowych	7
Bezpieczeństwo i odpowiedzialność producenta	9
Zastosowanie	9
Dodatkowe informacje dla użytkownika	9
Przygotowanie do pracy	10

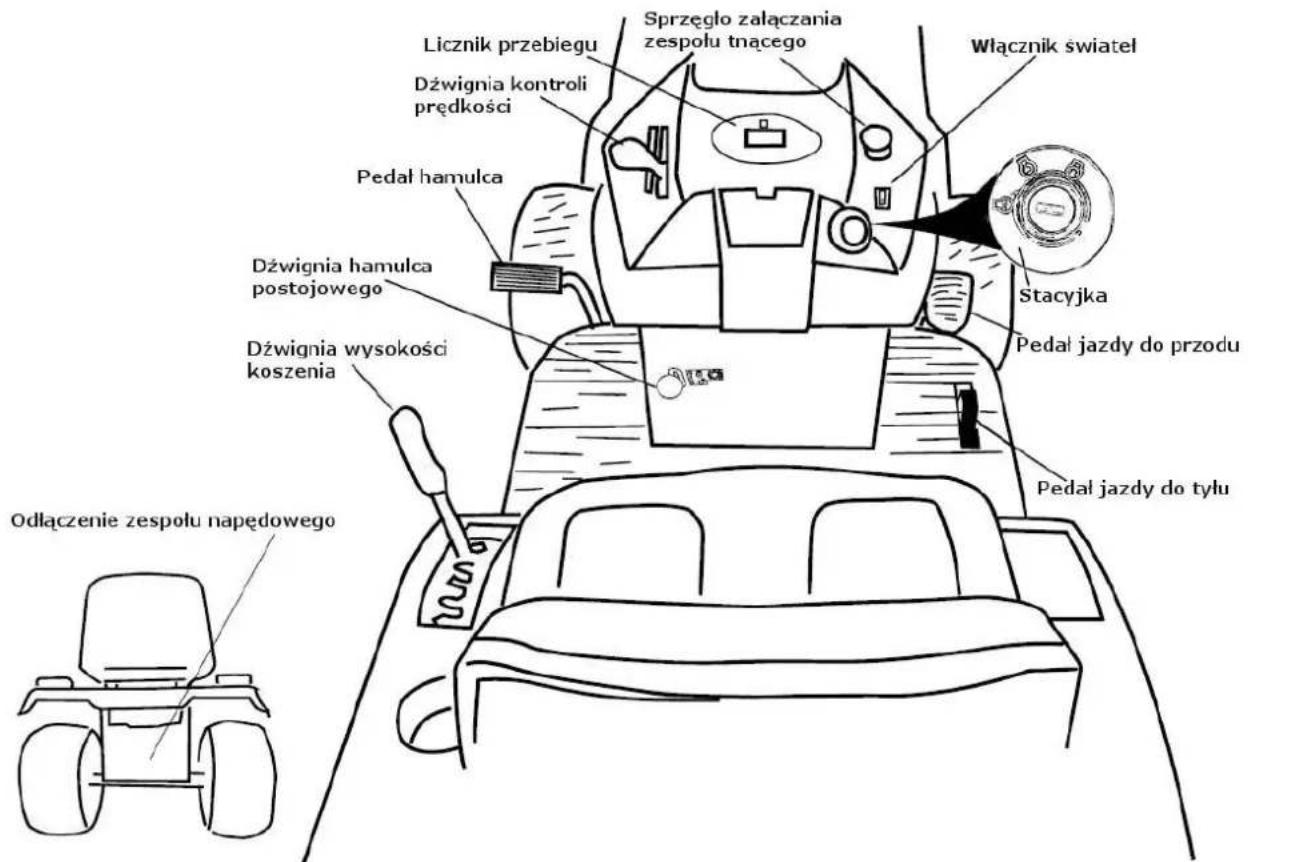

Obsługa	13
Czyszczenie, konserwacja i przechowywanie	18
Transport	21
Przeglądy i prace serwisowe	22
Problemy i ich rozwiązywanie	26
Gwarancja i serwis	27

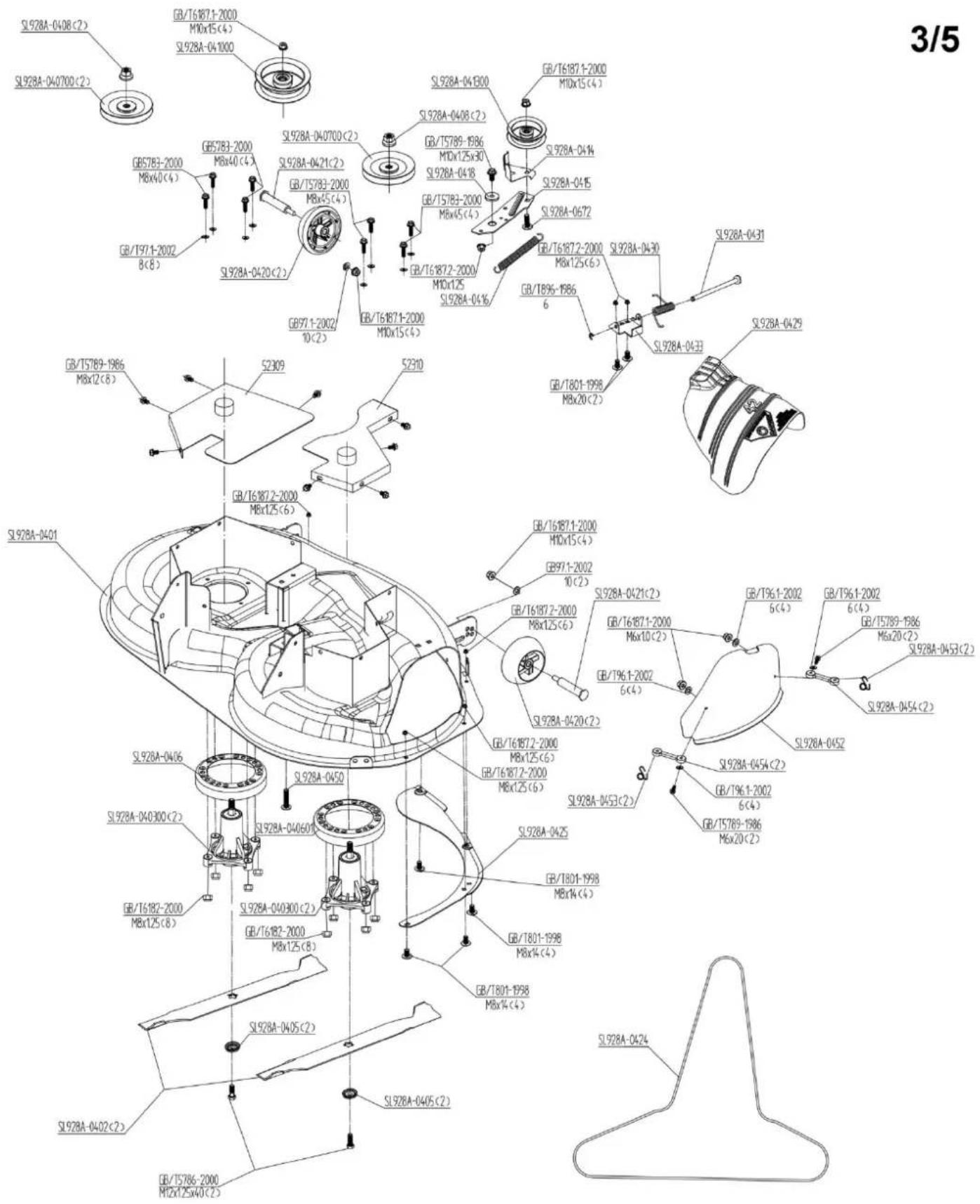

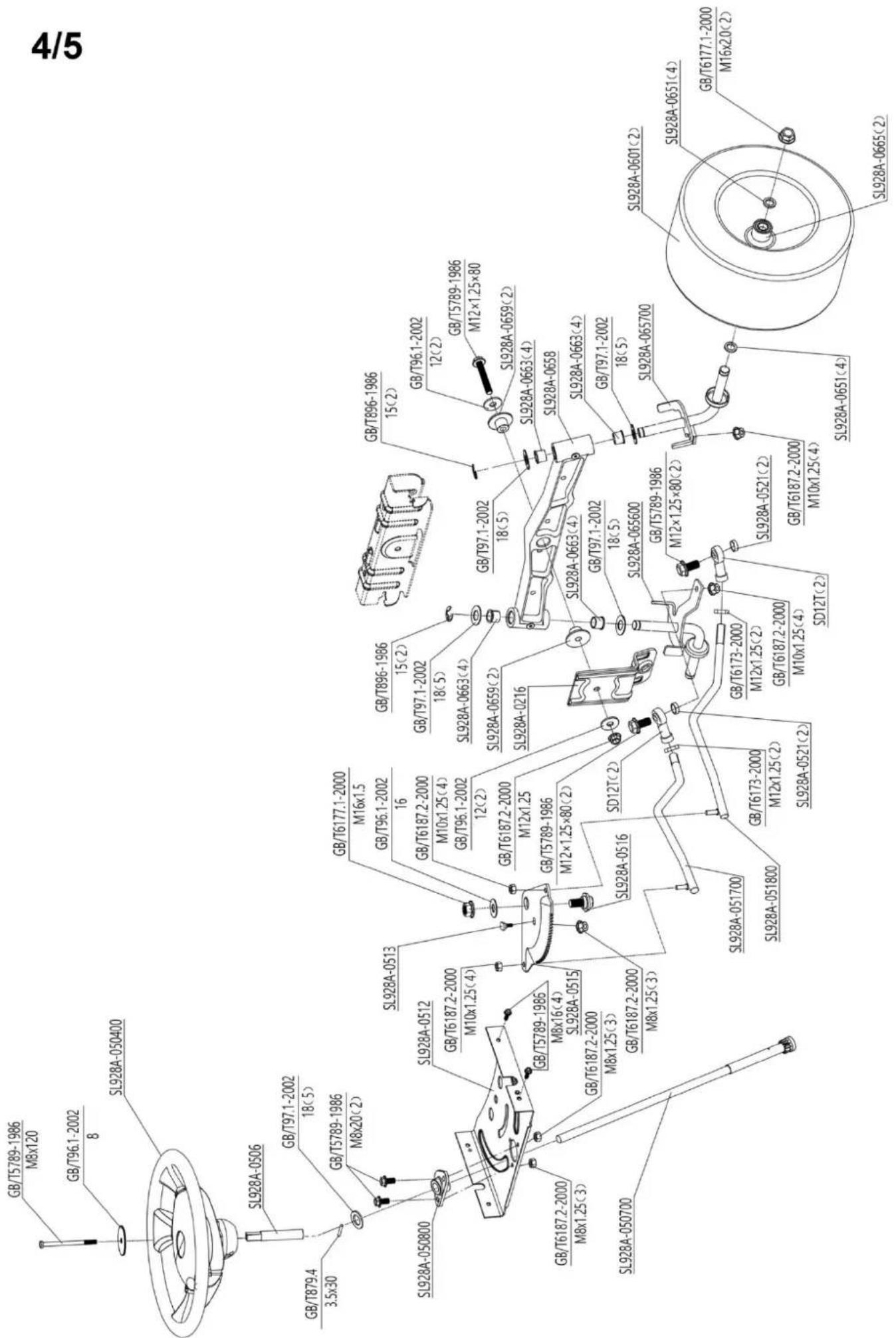

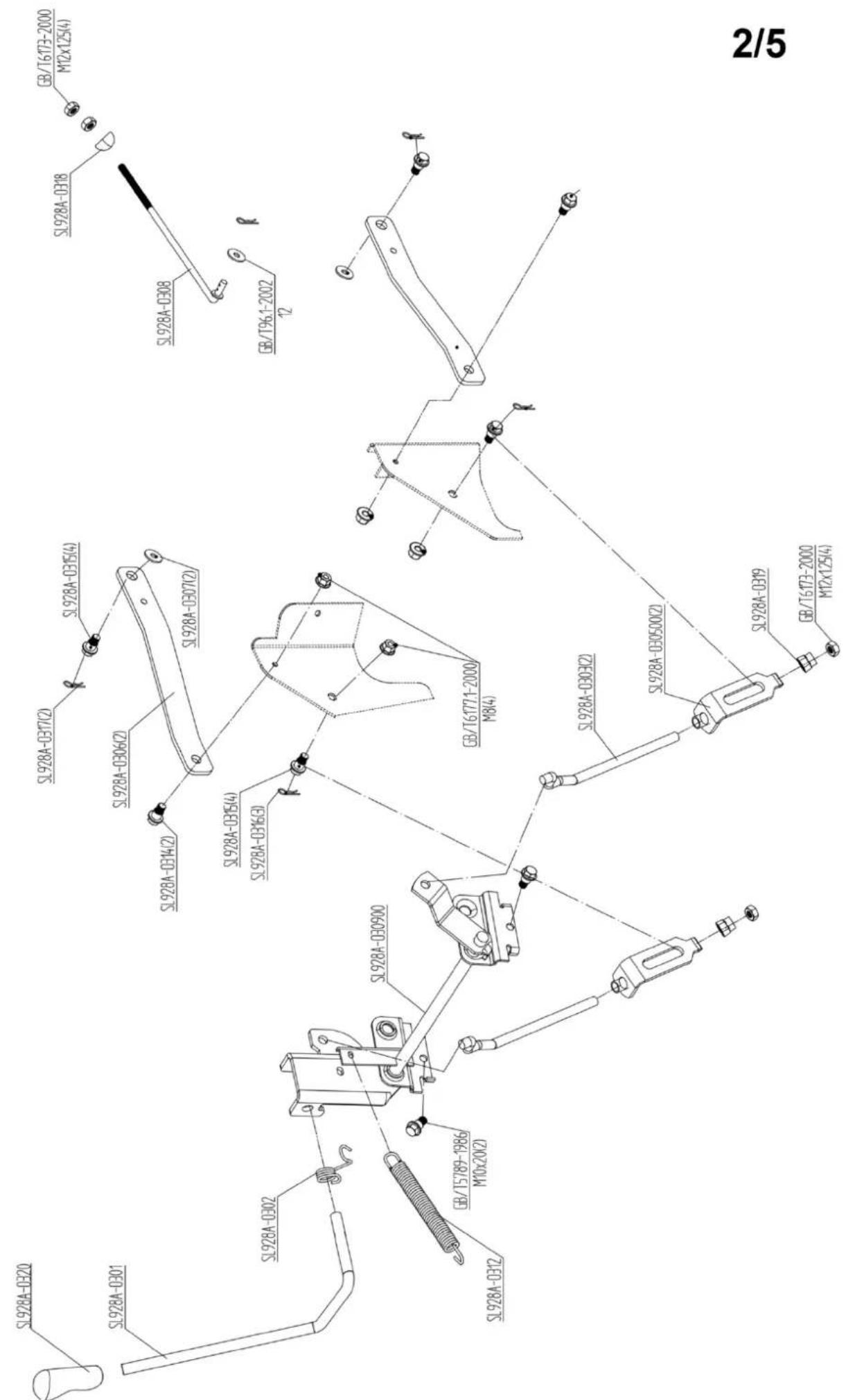

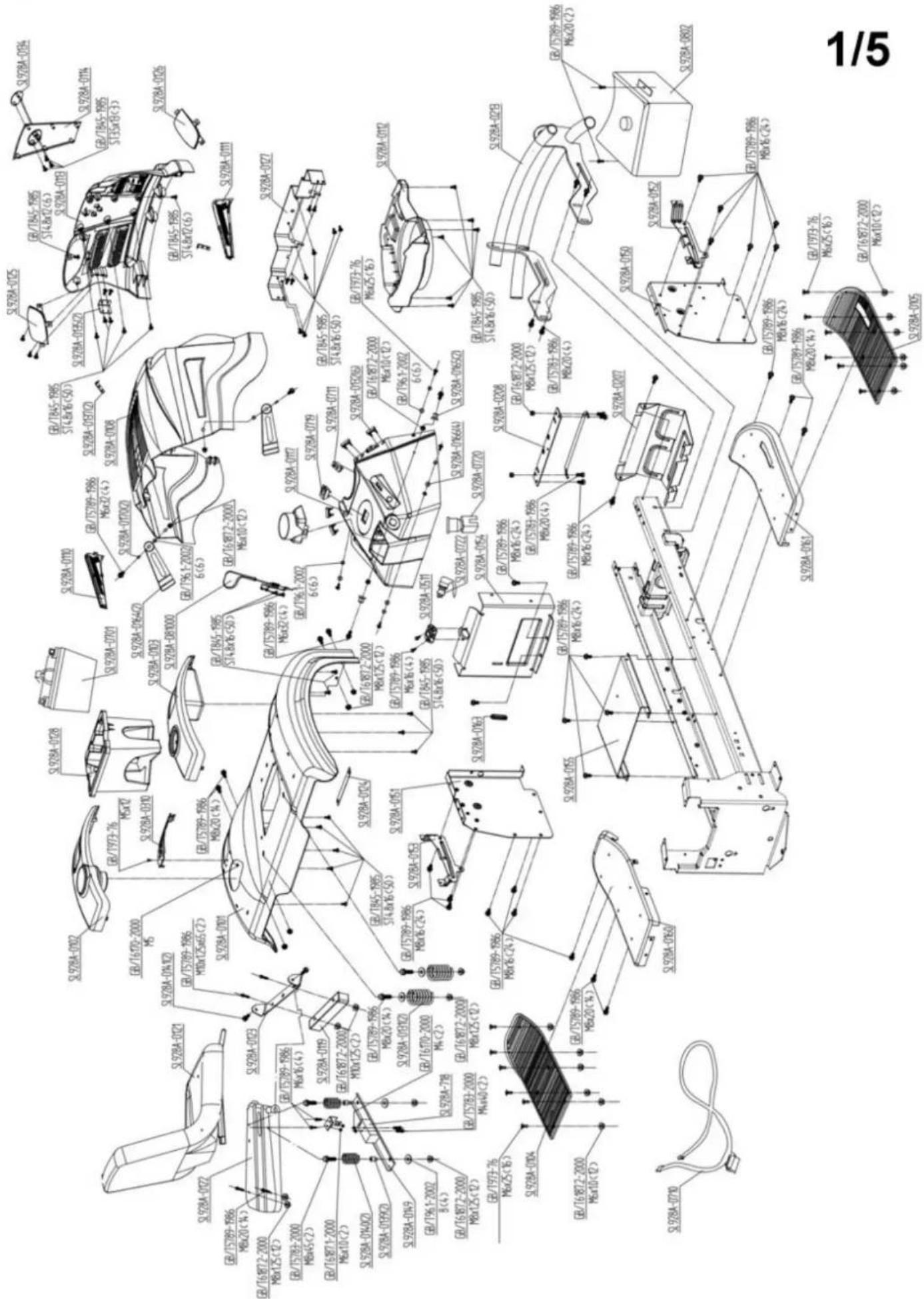

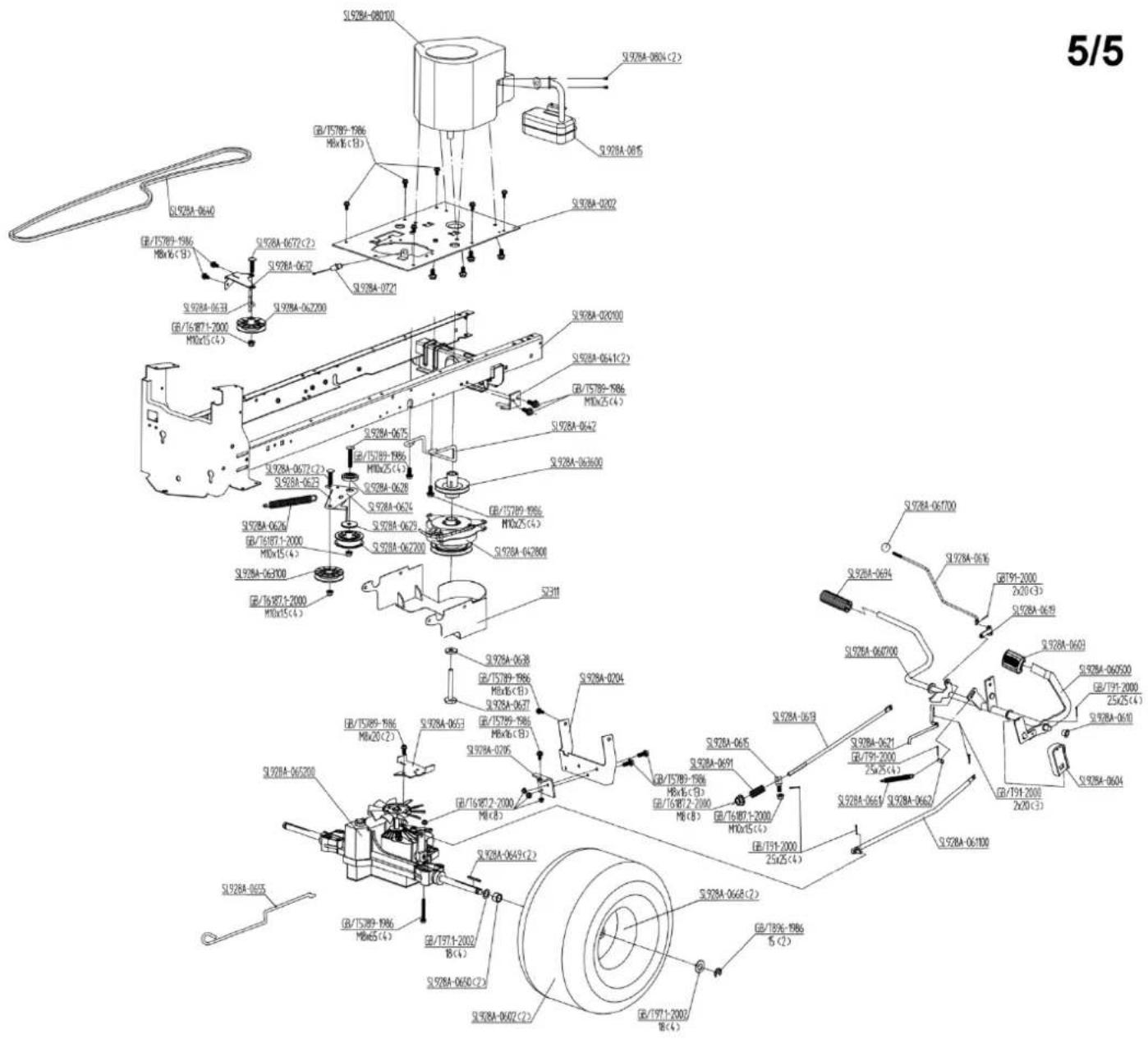

Schematy złożeniowe	28
Deklaracja zgodności	33

DANE TECHNICZNE

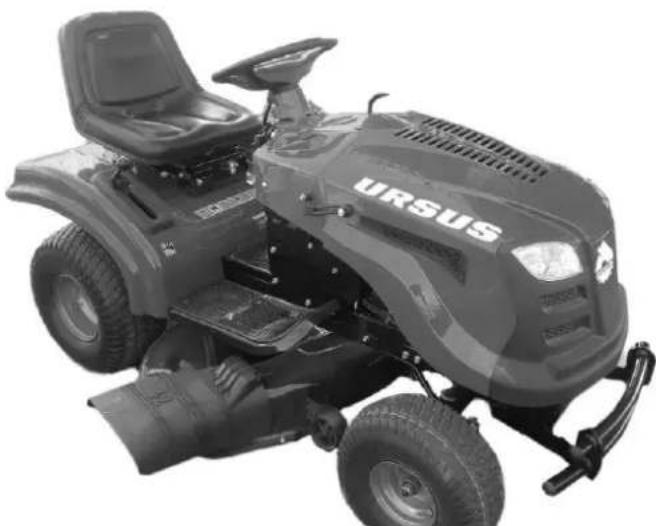

TRAKTOREK OGRODOWY
Typ, model	UR- TR107-500BS-S	UR-TR107-608-S
Silnik	B&S	NAC
Model silnika	500-SERIES	608-SERIES
Typ	JednocylindrowyGórnozaworowy (OHV)CzterosuwowyChłodzony powietrzem	JednocylindrowyGórnozaworowy (OHV)CzterosuwowyChłodzony powietrzem
Paliwo	Benzyna bezołowiiowa 95 Pb	Benzyna bezołowiiowa 95 Pb
Pojemność silnika	500 cm3	608 cm3
Moc znamionowa maszyny	9,8 kW	11,32 kW
Moc maksymalna silnika	b.d.	b.d.
Maksymalna prędkość obrotowa	2800 obr./min.	2800 obr./min.
Prędkość maksymalna	Jazda do przodu: 0-10,2 km/hJazda do tyłu: 0-3,4 km/h	Jazda do przodu: 0-10,2 km/hJazda do tyłu: 0-3,4 km/h
Pojemność zbiornika paliwa	5,5 L	5,5 L
Pojemność miski olejowej	1,4 L	1,4 L
Szerokość koszenia	106 cm	106 cm
Wysokość koszenia	25-89 mm	25-89 mm
Gwarantowany poziom mocy akustycznej LWA	100 dB (A)	100 dB (A)
Poziom ciśnienia akustycznego LpA	LpA=85,2 dB (A),K=3 dB (A)	LpA=84,1 dB (A),K=3 dB (A)
Masa urządzenia	215 kg	220 kg
Rok produkcji	2018	2018

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególnie ostrożność.
2. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Niebezpieczeństwo zranienia przez wyrzucane przez pracującą maszynę obiekty. Zachować dystans od osób postronnych.
4. Zachować bezpieczną odległość od budynków.
5. Osoby postronne nie powinny znajdować się w pobliżu pracującej maszyny.
6. Nie koś trawy na zboczach na pochyleniu. Niebezpieczeństwo przewrocenia traktorka.
7. Maksymalne pochylenie terenu nie może przekraczać 5°.
8. Uwaga: Odłącz fajkę wysokiego napięcia od świecy przed konserwacją i/lub naprawą.
9. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
10. Urządzenie należy przechowywać poza zasięgiem dzieci.
11. Przed rozpoczęciem czyszczenia, naprawy lub kontroli maszyny upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.
12. Ryzyko pożaru lub wybuchu. Benzyna jest wysoce łatwopalna.
13. Uwaga: Spaliny są szkodliwe dla zdrowia. Istnieje niebezpieczeństwo zatrucia lub uduszenia. Nie korzystaj z urządzenia w pomieszczeniach zamkniętych.
14. Zachowaj rozwagę podczas użytkowania pojazdów o napędzie benzynowym. W bardzo suchym środowisku np. w pobliżu lasu trzeba pamiętać, że z rury wydechowej traktorka wylatuje bardzo gorące powietrze a czasem iskry. Niebezpieczeństwo powstania pożaru.
15. Podczas koszenia zawsze używaj osłony wyrzutu bocznego.
16. Nie wolno używać traktorka bez zamontowanych osłon.
17. 1. Jeżeli dany model został zaopatrzony w kosz na trawę, to należy go stosować.
18. Gwarantowany poziom mocy akustycznej.

Inne oznaczenia na maszynie:

TRATOREK OGRODOWY URSUS MODEL: UB-TR107-500BS-S MOC ZNAMIONOWA WG EN ISO 5395: 9,8 KW PROGRAVOSZ SULNICA: 500 cm³ MODEL SILNIKA: 4175 - SERIES ONIV MAX PREDKOSO OBRODOWA: 2000 obr./min. SZERKOSC KOSZENIA: 106 cm WAGA: 215 kg ROK PRODUKCIJE: 2018 S/N: 18/ Produkt: NAC Sp. o.s. AL. NIKOMA 35, CD-0502 Rupiah CE www.urwsagerim.pl

Tabliczka znamionowa

Uwaga: Gorące elementy. Niebezpieczeństwo poparzenia.

Uwaga: Trzymaj ręce i stopy z dala od ostrzy noży i wirujących elementów.

MAX+90N MAX+150N

Informacje o maksymalnym obciążeniu haka i maksymalnej masie przyczepy.

Sprzęt uważa się za odpowiedni do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być on również użytkowany w innych krajach.

OSTRZEŻENIE!

√ Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych silnikiem spalinowym oraz z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
√ Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
√ Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
√ Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
√ Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Bezpieczeństwo w miejscu pracy

• W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
• Nie należy dopuszczacć dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem spalinowym. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy należy pozostawiać z dala od osób postronnych.
• Operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia występujące wobec innych osób lub otoczenia.

Bezpieczeństwo obchodzenia się z paliwem

• Silnik spalinowy jest przystosowany do pracy na benzynie lub mieszance paliwowej (patrz rodzaj paliwa w danych technicznych urządzenia).
• Benzynę należy przechowywać tylko w specjalnie do tego celu przygotowanych pojemnikach (kanistrach).
• Benzynę przechowywać z dala od czynników mogących wywołać pożar np. bojlera, ogniska, otwartego ognia, tam gdzie występuje iskrzenie elektryczne, podwyższona temperatura, iskry spowodowane spawaniem lub inne źródła ciepła, które mogą spowodować zapalenie się paliwa.
• Zbiornik paliwa należy napełniać tylko na wolnym powietrzu.
• Wyjątkowo niebezpieczne jest palenie papierosów lub używanie otwartego ognia podczas pracy urządzenia lub przy napełnianiu zbiornika paliwa.
• Przed przystąpieniem do napełniania paliwem zbiornika zawsze należy najpierw wyłączyć i schłodzić silnik.
• Nie napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego, benzyna ma dużą rozszerzalność cieplną.
• W przypadku rozlania paliwa należy niezwłocznie wytrzeć rozlaną benzynę suchą tkaniną.
• Podczas napełniania zbiornika paliwa należy zwrócić szczególną uwagę, aby nie rozłać paliwa na odzież. Nasączona benzyną odzież może się zapalić, dlatego należy ją natychmiast zmienić.
• Po napełnieniu paliwem zbiornika urządzenia należy szczelnie dokręcić jego korek a przed uruchomieniem silnika przenieść kanister z paliwem do miejsca odległego, o co najmniej 3 m od miejsca, gdzie dokonywane było napełnianie.
• Przed uruchomieniem silnika sprawdź szczelność całego układu paliwowego, zwłaszcza zbiornik paliwa, przewody paliwowe, złącza, korek wlewu i okolice gaźnika. Nie uruchamiaj silnika, jeśli wykryjesz nieszczelność układu paliwowego, gdyż grozi to pożarem.
• Urządzenie nie powinno pracować w atmosferach wybuchowych, jakie tworzą ciecze łatwopalne, gazy lub pyły. Silnik spalinowy może wytworzyć iskry, które mogą zapalić pył lub opary.
• Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest niebezpieczne i musi zostać naprawione.
• Nie przechowywać urządzenia z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Opary benzyny są łatwopalne i niebezpieczne dla zdrowia.

UWAGA!

Należy unikać wdychania oparów benzyny i spalin. Benzyna, opary benzyny oraz spaliny mogą być przyczyną zatrucia.

Nie uruchamiaj traktorka w pomieszczeniach zamkniętych lub słabo przewietrzanych. W przypadku bólu głowy, mdłości, zaburzeń słyszenia lub widzenia natychmiast przerwij pracę.

Bezpieczeństwo osobiste

• Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy ze sprzętem. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy może spowodować poważne osobiste obrażenia.
• Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
• Przed uruchomieniem sprzętu należy usunąć wszystkie przedmioty oraz klucze. Pozostawienie klucza w obracającej się części roboczej maszyny może spowodować osobiste obrażenia.
• Nie należy wychylac się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidywalnych.
• Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani bizuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, bizuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
• W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem niesie ryzyko uszkodzenia ciała.
• Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest niebezpieczne i musi zostać naprawione.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

• Nie należy narzędzia przeciązać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Odpowiednio dobrany sprzęt umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie został zaprojektowany.
• Nieużywany sprzęt należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z narzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie spalinowym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
• Narzędzia o napędzie spalinowym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę urządzenia. Jeżeli stwierdzi się uszkodzenia, należy sprzęt przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji sprzętu.
• Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
• Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC oraz u autoryzowanych dealerów.
• Narzędzie o napędzie spalinowym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

Obsługa i eksploatacja narzędzi wyposażonych w akumulator

• Przed włożeniem akumulatorów do narzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów do urządzenia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.
• Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
• Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała lub pożaru.
• W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

- W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

Naprawa

• Przed wykonaniem każdej regulacji, wymiany części lub magazynowaniem należy zdjąć przewód ze świecy zapłonowej. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu.
• Naprawę należy zlecać osobie wykwalifikowanej, wykorzystując wyłącznie oryginalne części zamienne. Zapewni to dalszą bezpieczną pracę urządzenia. Zalecane jest zlecenie każdej czynności serwisowej Autoryzowanemu Serwisowi firmy NAC.

UWAGA!

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.

Opakowanie, zwłaszcza torbę foliową należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA TRAKTORÓW OGRODOWYCH

Ostrzeżenie

• Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
• Można korzystać tylko z maszyny w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się korzystanie z usług Autoryzowanego Serwisu firmy NAC.
• Przed każdym uruchomieniem należy sprawdzić, czy:
  √ urządzenie jest zmontowane zgodnie z instrukcją;
  √ narzędzie tnące i cały zespół tnący (nóż, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
  √ urządzenia zabezpieczające (np. osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dobrym stanie technicznym i prawidłowo działają;
  √ kosz na trawę (jeśli w danym modelu występuje) jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę;
• Nie wolno włączać maszyny, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!
• Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
• Przed regulacją, czyszczeniem, konserwacją wyłączyć urządzenie i zdjąć przewód wysokiego napięcia ze świecy zapłonowej,
• Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
• Nie uruchamiaj uszkodzonej maszyny.
• Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
• Wyłącz maszynę i zdejmij przewód wysokiego napięcia ze świecy zapłonowej, gdy:
  √ pozostawiasz sprzęt bez dozoru,
  √ przed regulacją blokady,
  √ przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
  √ po uderzeniu obcym przedmiotem,
  √ przed czyszczeniem wylotu,
  √ w przypadku powstania nienormalnych drgań.

Przygotowanie

• Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
• Sprawdź dokładnie teren, na których urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.
• W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
• Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby parami, w celu zachowania wyważenia.
• W przypadku urządzeń wielonożowych, zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

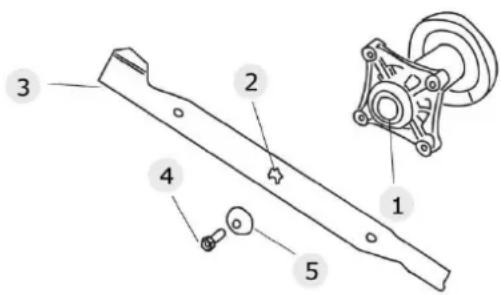

Ostrzenie noża

Aby zapewnić maszynie optymalne warunki pracy, nóż maszyny powinien być naostrzony. Ta prosta z pozoru czynność musi być wykonana ze szczególną starannością. Wymaga to dużej wiedzy technicznej i niezbędnego sprzętu serwisowego. Producent nie odpowiada za wszelkie uszkodzenia traktorka związane ze źle przeprowadzoną czynnością ostrzenia noża. Zalecany kąt to 30°.

Bezpiecznie jest zlecić ostrzenie noża Autoryzowanemu Serwisowi firmy NAC.

Przed przystąpieniem do ostrzenia maszynę należy wyłączyć, poczekać na schłodzenie się silnika, zdjąć przewód wysokiego napięcia ze świecy zapłonowej, ewentualnie wymontować akumulator i odkręcić noż.

Nóż można ostrzyć ręcznie, przy pomocy osełki lub odpowiedniego pilnika do metalu, jeszcze lepiej profesjonalną ostrzałąką, cały czas mając na uwadze fakt, że ostrze może ulec przegrzaniu, tym samym nie będzie nadawać się do pracy. Zalecane jest używanie ciekłego chłodziwa do obróbki metalu, dopuszczalne jest użycie wody cały czas mając na uwadze fakt, że nie wszystkie maszyny ostrzące mogą pracować w strumieniu chłodziwa. Zabarwienie powierzchni ostrza na kolor niebieski świadczy o uszkodzeniu noża, którego nie należy już używać.

Po każdym ostrzeniu noża należy bezwzględnie go wyważyć. Jeżeli użytkownik nie dysponuje wyważarką i odpowiednią wiedzą, konieczne jest oddanie noża do specjalistycznego serwisu w celu wyważenia. Praca z niewyważonym nożem powoduje powstanie nadmiernych wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego urządzenia, ze śrubą mocowania noża włącznie, co może być niebezpieczne dla zdrowia i życia użytkownika.

Użytkowanie

• Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
• Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
• Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
• Pamiętaj, by zachować pewną, bezpieczną pozycję.
• Koś w góre lub w dół, nigdy w poprzek zbocza. Niebezpieczeństwo przewrócenia maszyny.

- Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

- Nie koś na nadmiernie pochylonych zboczach.

- Zwracaj szczególnie uwagę przy cofaniu. Zawsze zwracaj uwagę, czy w pobliżu nie znajdują się osoby postronne.

- Przed transportem traktorka np. na lawecie należy schłodzić silnik, spuścić paliwo i olej.

- Nie używaj urządzenia z uszkodzonymi ostonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych oston i/lub pojemników na trawę.

- Uruchamiaj silnik zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.

- Nie trzymaj rąk i stóp w pobliżu obracających się części. Pilnuj, aby otwór wyrzutowy przez cały czas nie był zapchany.

- Podczas uruchamiania sprawdź, czy w pobliżu nie znajdują się osoby postronne.

- Nigdy i pod żadnym pozorem nie przewoź pasażerów. Przewożenie dzieci naraża je w sposób podwójny, gdyż w przyszłości dziecko kierowane chęcią przejażdżki może niespodziewanie podbiec do jadącego traktorka.

Praca w pobliżu osób postronnych i praca na stokach

Urządzenia mechaniczne pomimo dołożenia wszelkich starań zarówno na etapie projektowania jak i produkcji mogą okazać się niebezpieczne, dlatego należy zachowywać dożą ostrożność i być przewidującym. Zarówno przed uruchomieniem jak i podczas użytkowania trzeba się upewnić, że w pobliżu urządzenia nie znajdują się osoby postronne. Zwróć uwagę na poniższe piktogramy. Zachowaj szczególnie ostrożność podczas jazdy (1) i podczas cofania (2).

Podczas jazdy po zboczach i stokach trzeba pamiętać, że nawet niewielkie nachylenie terenu może być przyczyną przewrócenia się traktorka. Jazda w poprzek zbocza nachylonego pod kątem 5° jest niedozwolona (3), zaś podjazd i zjazd na stok jest możliwy tylko przy pochyłościach nie większych niż 15° (4) i (5).

Ostrzeżenie

• Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że maszyna ma zdjęty przewód wysokiego napięcia ze świecy iskrowej i w pobliżu nie ma dzieci i osób trzecich.
• Pamiętaj o tym, że w zbiorniku maszyny może znajdować się paliwo. Zasady bezpieczeństwa dotyczące postępowania z paliwem zostały opisane w niniejszej instrukcji w części: „Bezpieczeństwo obchodzenia się z paliwem”.
• Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało. Sprawdzaj często pojemnik na trawę, czy nie jest zużyty bądź uszkodzony.

Upewnij się, czy są stosowane noże właściwego typu.

Po zakończeniu pracy należy maszynę wyczyścić. Przy pomocy szczotki wyczyść wewnętrzną część obudowy z resztek trawy i pyłu i ewentualnie zabezpiecz metalowe elementy środkami antykorozyjnymi. Całą maszynę możesz czyścić wilgotną szmatką i ewentualnie zabezpieczyć pastą do powłok lakierniczych.

Traktorek należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.

Należy przechowywać tylko sprawną maszynę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.

Traktorek jest wyposażony w akumulator, trzeba więc pamiętać, że optymalne warunki przechowywania dla akumulatora to: temperatura od 10 do 21°C, niska wilgotność powietrza, akumulator naładowany 50%.

BEZPIECZEŃSTWO | ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie traktorka niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.

Poprawne użytkowanie maszyny obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Maszyny nie należy stosować między innymi do:

• zbierania liści czy oczyszczania terenu z suchych roślin,
• wyrównywania kretowisk,
• przycinania krzewów,
• rozdrabniania gałęzi,
• wyciągania korzeni,
• ciągnięcia przedmiotów,
• przewożenia towarów i osób.

DODATKOWE INFORMACJE DLA UŻYTKOWNIKA

Przeprowadzenie prac związanych z konserwacją i regulacją przed rozpoczęciem lub po zakończeniu sezonu może stanowić problem nawet dla zaawansowanych użytkowników. Wychodząc naprzeciw tym potrzebom firma NAC pragnie zaproponować Państwu usługę polegającą na przygotowaniu maszyny do przechowywania i/lub pracy. W zakres tej usługi wchodzić może: wymiana świecy, czyszczenie, konserwacja, wymiana oleju, wymiana filtra i nasmarowanie elementów ruchomych, naostrzenie i wyważenie noża oraz inne prace związane z regulacją i konserwacją sprzętu. Zapewni to długotrwałą i niezawodną pracę oraz da pewność, że maszyna jest bezpieczna.

PRZYGOTOWANIE DO PRACY

Traktorek dostarczony jest przez producenta w skrzyni, w stanie częściowo rozmontowanym. Po zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi, złożenie maszyny nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

Dostarczone elementy

kierownica

uszczelka płaska

ośtona wałka kierownicy

śruba mocująca

tuleja kierownicy

zespół tnący
zderzak

• Przed wyciągnięciem traktorka ze skrzyni usuń wszystkie taśmy, kartony i elementy opakowania.
• Przecinania opakowania dokonuj wzdłuż linii przerywanych narysowanych na skrzyni.
• Sprawdź, czy nie wyrzucasz elementów koniecznych do montażu traktorka wraz ze zbędnymi elementami opakowania.

W niniejszej instrukcji strony: prawa i lewa są określone względem operatora siedzącego na wprost kierownicy.

Niezbędne narzędzia

Zestaw kluczy nasadowych ułatwi montaż.

Standardowe klucze typu:

• Klucz do świec 16 # x1
• Klucz oczkowy x1
• Klucz 10-12 # x1
• Klucz 14-17 # x1
• Opaska kablowa x1

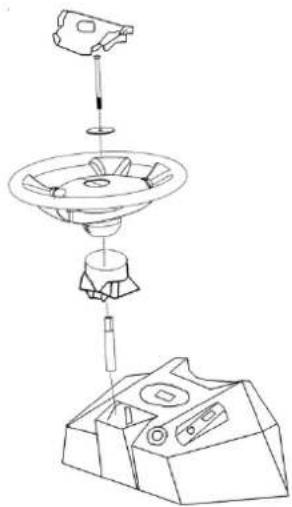

Montaż kierownicy

Przed przykręceniem kierownicy upewnij się, że koła traktorka są ustawione w pozycji do jazdy na wprost.

Kierownicę zamontuj zgodnie z rysunkiem (Rys. 2).

Kolejność elementów:

• kierownica,
• podkładka,
• śruba,
• maskownica.

- tuleja kierownicy,

- ostona wałka kierownicy,

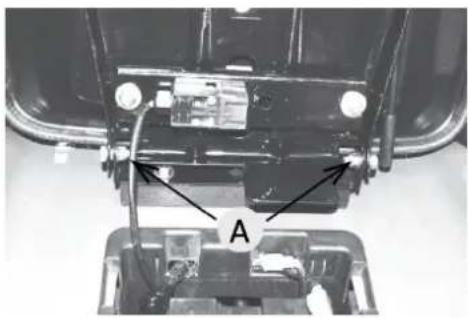

Przykręcić mocno dwie śruby i nakrętki A (Rys. 3).

Zamontuj poduszkę (z dolną płytką) na ramie siedziska.

Ustaw siedzenie w prawidłowej pozycji (Rys. 4 i Rys. 5).

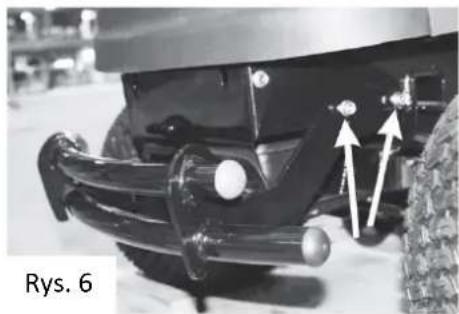

Montaż zderzaka

Przedni zderzak należy zamontować za pomocą śrub i nakrętek tak jak na Rys. 6.

Montaż kół przednich

Rys. 7

Kolejność montażu kół przednich pokazano na Rys. 7. Na oś zakładamy podkładkę, później koło, znów podkładkę i nakręcamy nakrętkę.

Rys. 8

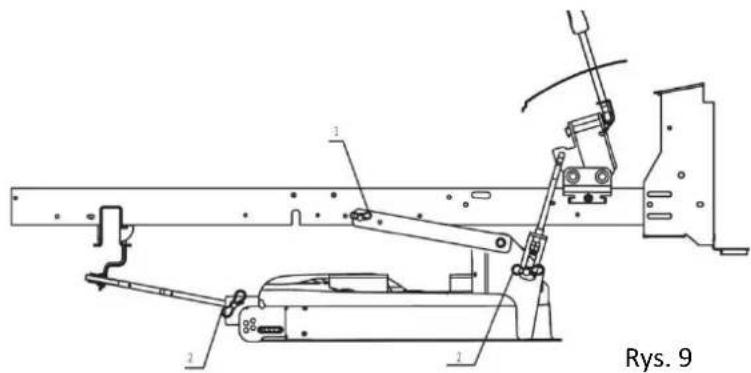

Montaż zespołu tnącego

Montaż zespołu tnącego pokazano na Rys. 9.

Elementy łączy się za pomocą dostarczonych w zestawie zawleczek.

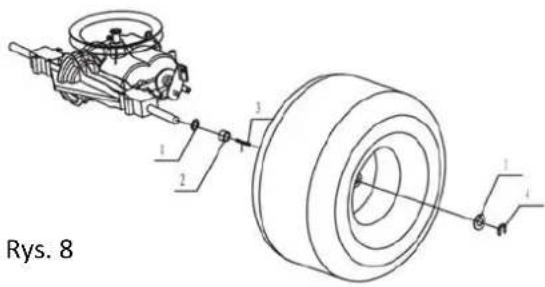

Montaż kół tylnych obrazuje Rys. 8. Zakładamy kolejno elementy tak jak pokazano na rysunku.

Rys. 9

Dopiero po wykonaniu tych wszystkich czynności możesz wytoczyć traktorek ze skrzyni.

Napełnianie silnika olejem

Silnik fabrycznie nie jest napełniony olejem. W silniku mogą znajdować się śladowe ilości oleju pozostałe po kontroli technicznej w fabryce. Przed pierwszym uruchomieniem należy włać około 1,4L oleju silnikowego o specyfikacji SAE30 sprawdzając jego stan na bagnecie pomiarowym poziomu oleju.

Poziom oleju powinien znajdować się zawsze na oznaczeniu MAX na bagnecie pomiarowym poziomu oleju.

Zalecany jest oryginalny olej do kosiarek spalinowych firmy NAC.

Zamiennie dopuszczalne jest stosowanie oleju o specyfikacji 10W30.

Pierwszą wymianę oleju należy przeprowadzić po 5h pracy traktorka, po wypaleniu około dwóch zbiorników paliwa. Następne wymiany oleju należy przeprowadzać co 25h pracy, jednak nie rzadziej niż raz na rok.

Zużyty olej spuszczać, gdy silnik jest jeszcze gorący.

Należy systematycznie sprawdzać poziom oleju przed każdym uruchomieniem traktorka. W razie potrzeby należy uzupełnić olej.

Nie przepetniać!

Zużytego oleju nie należy się pozbywać w sposób przypadkowy, wylewać do kanalizacji lub bezpośrednio do środowiska. Należy go odstawić do punktu utylizacji oleju.

Pomiaru stanu oleju należy dokonywać na płaskie powierzchni, gdy silnik jest wyłączony i nie pracuje od co najmniej 15 minut.

Tankowanie paliwa

Przed rozpoczęciem użytkowania zapoznaj się z zasadami bezpieczeństwa, użytkowania, obsługi i przechowywania, zawartymi w niniejszej Instrukcji Obsługi.

Paliwo nalewać na zewnątrz pomieszczeń, w miejscu, gdzie nie ma zagrożenia powstania iskier lub płomieni.

Benzynę należy przechowywać tylko w odpowiednich pojemnikach (kanistrach), które posiadają atest. Sprawdzaj systematycznie stan pojemników do przechowywania paliwa.

Zbiorniki paliwa należy bezpiecznie zamknąć. Ze względów bezpieczeństwa należy wymienić uszkodzone korki wlewu paliwa.

Do przechowywania materiałów eksploatacyjnych, np. paliwa czy oleju, nie używać butelek po napojach lub podobnych, gdyż inne osoby, a zwłaszcza dzieci, mogłyby się z nich napić.

Zbiornik paliwa należy napełniać tylko na wolnym powietrzu; w czasie tankowania nie wolno palić.

Benzynę należy uzupełniać przed uruchomieniem silnika spalinowego.

Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika spalinowego lub gdy silnik jest gorący.

Nie napełniać nadmiernie zbiornika paliwa! Ze względu na rozszerzalność cieplną paliwa nie wolno napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego.

Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Powstające pary benzyny mogą zetknąć się z otwartym ogniem i ulec zapłonowi. Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy zrobić to na

zewnątrz pomieszczeń. Przed uruchomieniem maszyny, należy upewnić się, że na maszynie i w jej pobliżu nie znajduje się rozlane paliwo. W razie potrzeby wytrzeć paliwo.

Uwaga! Pary benzyny są łatwopalne. Przed uruchomieniem traktorka upewnij się, że pracująca maszyna znajduje się w odległości nie mniejszej niż 3m od zbiorników z paliwem.

Zanim uruchomisz traktorek

Lista kontrolna po zmontowaniu traktorka:

— sprawdź, czy wszystkie etapy montażu zostały zakończone,
— sprawdź, czy w kartonie nie znajdują się żadne części traktorka,
— upewnij się, że akumulator jest odpowiednio przygotowany i naładowany,
— zwrócić uwagę, czy siedzisko jest odpowiednio przykręcone i wyregulowane,
— sprawdź ciśnienie powietrza w oponach,
— sprawdź, czy zespół tnący jest odpowiednio wypoziomowany i wyregulowany,
— sprawdź prawidłowość położenia wszystkich pasków (w tym pasa napędowego ostrza),
— sprawdź okablowanie, zwrócić uwagę, czy wszystkie połączenia elektryczne są pewne i prawidłowo zaciśnięte.

Przed uruchomieniem:

• ustaw dźwignię wysokości koszenia w najwyższej pozycji,
• sprawdź, czy wszystkie zabezpieczenia przytrzymujące traktorek zostały zdjęte,
• sprawdź położenie dźwigni hamulca (przed rozpoczęciem jazdy zwolnij hamulec postojowy),
• upewnij się, że kierownica traktorka pracuje prawidłowo i nie jest zablokowana.

OBSŁUGA

Zanim rozpoczniesz korzystanie z traktorka upewnij się, że:

• olej silnikowy jest na odpowiednim poziomie,
• zbiornik paliwa jest wypełniony świeżą, czystą benzyna bezołowiową,
• zapoznałeś się ze wszystkimi kontrolkami, ich lokalizacją i funkcjami,
• układ hamulcowy działa poprawnie,
• system obecności operatora i bieg wsteczny działają poprawnie.

Oznaczenia związane z obsługą znajdujące się na traktorku

REVERSE

NEUTRAL

HIGH

LOW

CHOKE

FAST

SLOW

IGNITION SWITCH

ENGINE OFF

ENGINE ON

ENGINE START

PARKING BRAKE

MOWER HEIGHT

CLUTCH/BRAKE PEDAL

MOWER LIFT

LIGHTS ON

FUEL

CLUTCH SWITCH

BATTERY

REVERSE – Bieg wsteczny

NEUTRAL - Luz

HIGH – Bieg wyższy

LOW - Bieg niższy

CHOKE – Dźwignia ssania

FAST – Szybciej

SLOW – Wolniej

IGNITION SWITCH – Rodzaj pracy

ENGINE OFF – Silnik wyłączony

ENGINE ON – Silnik pracuje (zapton włączony)

ENGINE START – Uruchamianie silnika

PARKING BRAKE – Hamulec postojowy

MOWE HEIGHT – Wysokość koszenia

CLUTCH/BRAKE PEDAL – Pedal hamulca

BATTERY - Akumulator

Ostrzeżenia

Przed rozpoczęciem użytkowania traktorka przeczytaj instrukcję obsługi i zasady bezpieczeństwa. Porównaj ilustracje z traktorkiem, aby zapoznać się z lokalizacjami różnych kontrolek i ostrzeżeń. Zachowaj tę instrukcję na przyszłość.

Licznik przebiegu Sprzęgło załączania zespołu tnącego Włącznik światel Dźwignia kontroli prędkości Pedal hamulca Dźwignia hamulca postojowego Dźwignia wysokości koszenia Odlączenie zespołu napędowego Stacyjka Pedal jazdy do przodu Pedal jazdy do tyłu

Rys. 11

(A) Dźwignia wysokości koszenia - używana do podnoszenia i opuszczania zespołu tnącego.

(B) Pedał hamulca - służy do hamowania ciągnika oraz podczas uruchamiania silnika.

(C) Dźwignia hamulca postojowego - blokuje pedał hamulca w położeniu hamowania.

(D) Kontrola prędkości (dźwignia przepustnicy) - służy do sterowania prędkością obrotową silnika.

(E) Wyłącznik sprzęgła - używany do włączania zespołu tnącego (ostrza traktorka).

(F) Stacyjka (przełącznik zapłonu) - używany do uruchamiania i zatrzymania silnika.

(G) Włącznik światet - włącza i wyłącza reflektory.

(H) Pedał jazdy do przodu - używany do uruchomienia jazdy do przodu.

(I) Pedat jazdy do tyłu - używany do uruchomienia biegu wstecznego.

(J) Odłączenie zespołu napędowego - zwalnia skrzynię biegów, pozwala na pchanie lub powolne holowanie traktorka przy wyłączonym silniku.

(K) Ssanie - używany podczas uruchamiania zimnego silnika.

(L) Licznik przebiegu – wskazuje ilość przepracowanych godzin oraz informuje o tym, kiedy wymagana jest obsługa silnika i innych elementów traktorka.

Uruchomienie traktorka

UWAGAI: PRZED URUCHOMIENIEM SILNIKA SPRAWDŹ POZIOM OLEJU SILNIKOWEGO.

Traktorek jest wyposażony w czujnik obecności operatora. Gdy silnik jest uruchomiony, wszelkie próby opuszczenia siedzenia przez operatora, bez uprzedniego zaciągnięcia hamulca postojowego, zakończą się automatycznym wyłączeniem silnika.

• Wciśnij pedał sprzęgła / hamulca (B) do końca i trzymaj.
- Pociągnij dźwignię hamulca postojowego (C) do góry i przytrzymaj, zwolnij pedał sprzęgła / hamulca (B), a następnie zwolnij dźwignię hamulca postojowego. Pedał powinien pozostać w pozycji hamowania.
- Upewnij się, że hamulec postojowy utrzymuje traktorek.

- Przy uruchamianiu silnika po raz pierwszy lub jeśli w silniku zabrakło paliwa, uruchomienie zajmie dodatkowy czas, gdyż paliwo

musi zostać dostarczone ze zbiornika do silnika.

- Upewnij się, że dźwignia załączająca zespół napędowy znajduje się w pozycji „Praca” (skrzynia biegów załączona), patrz Rys. 12.

UWAGA!: Nigdy nie przełączaj dźwigni załączania zespołu napędowego, gdy silnik traktorka jest uruchomiony.

Rys. 12

SKRZYNIA BIEGÓW ZAŁĄCZONA

SKRZYNIA BIEGÓW ROZŁĄCZONA

• Usiądź na siedzeniu w pozycji roboczej, wciśnij pedał hamulca i zwolnij hamulec postojowy.
• Przestaw sprzęgło zespołu tnącego na „Wyłączony”.
• Ustaw dźwignię przepustnicy w pozycji „wysokie obroty”.
• Jeżeli silnik jest zimny ustaw dźwignię przepustnicy (regulacji obrotów) w pozycji „ssanie”. Jeżeli silnik jest ciepły ssanie nie jest potrzebne.
• Włóż kluczyk do stacyjki i przekręć w prawo zgodnie z ruchem wskazówek zegara do pozycji "START", puść kluczyk natychmiast po uruchomieniu silnika.

Jeżeli silnik nie uruchamia się nie używaj rozrusznika w trybie ciągłym. Nie używaj rozrusznika dłużej niż 15 sekund na minutę.

Jeśli silnik nie uruchomi się po kilku próbach, włącz ssanie, poczekaj kilka minut i spróbuj ponownie.

Jeśli silnik nadal nie uruchamia się, wyłącz ssanie i spróbuj ponownie.

Warunki pogodowe

Gdy temperatury są dodatnie – po uruchomieniu silnika delikatnie przesuń dźwignię przepustnicy tak by zmniejszyć ssanie, aż do całkowitego wyłączenia. Po kilku sekundach możesz rozpocząć pracę.

Gdy temperatury są ujemne - po uruchomieniu silnika delikatnie, bardzo powoli przesuwaj dźwignię przepustnicy i obserwuj pracę silnika. Jeżeli silnik zacznie pracować nierówno, dodaj ssania. W miarę nagrzewania się silnika zmniejszaj ssanie, aż do całkowitego wyłączenia. Zwykle po kilku minutach można rozpocząć pracę.

Hydrostatyczna skrzynia biegów

Traktorek wyposażony jest w hydrostatyczną skrzynię biegów.

Przed rozpoczęciem jazdy w zimne dni skrzynię biegów należy rozgrzać w następujący sposób:

• Upewnij się, że traktorek znajduje się na płaskim podłożu.
• Zwolnij hamulec postojowy i zwolnij hamulec, który powróci do pozycji roboczej.
• Pozostaw traktorek z uruchomionym silnikiem przez minutę. Jest to czas potrzebny na rozgrzanie oleju w skrzyni biegów.
  Można to zrobić podczas rozgrzewania silnika.

Odpowietrzenie skrzyni biegów.

• Umieść traktorek bezpiecznie na płaskiej powierzchni z wyłączonym silnikiem i zaciągniętym hamulcem postojowym.
• Ustaw dźwignię załączania napędu w pozycji transportowej (patrz " TRANSPORT "w tej sekcji instrukcji).
• Siedząc na fotelu traktorka uruchom silnik. Gdy silnik pracuje, przesuń dźwignię przepustnicy, aby wyłączyć ssanie.
  • Zwolnij hamulec postojowy.
• Wciśnij pedał jazdy do przodu, przytrzymaj przez pięć sekund i zwolnij pedał.
• Wciśnij pedał kierunku jazdy do tyłu, przytrzymaj przez pięć sekund i zwolnij pedał.
• Powtórz tę procedurę trzy razy.
• Wyłącz silnik i zaciągnij hamulec postojowy.
• Włącz przekładnię poprzez ustawienie dźwigni załączania napędu.
• Siedząc na fotelu traktorka uruchom silnik.
• Gdy silnik pracuje, przesuń dźwignię przepustnicy na połowę (1/2) prędkości. Zwolnij hamulec postojowy.
• Podjedź traktorkiem do przodu na około 2 metry, potem do tyłu 2 metry. Powtórz czynność trzy razy.

Skrzynia biegów w twoim traktorku została odpowietrzona i maszyna może normalnie pracować.

Zatrzymanie traktorka

Zespół tnący

• Wciśnij sprzęgło załączania zespołu tnącego.
- Nóż tnący powinien się niemal natychmiast zatrzymać.

Zatrzymanie jazdy

• Wciśnij pedał hamulca do końca.

- Traktorek się zatrzyma.

WAŻNE: Po wciśnięciu pedału hamulca pedał jazdy do tyłu powróci do pozycji neutralnej.

Zatrzymanie silnika

- Ustaw dźwignię przepustnicy (kontroli prędkości) (D) w pozycję między połową i pełną szybkością (3/4 prędkości maksymalnej).

UWAGA: Nieustawienie dźwigni przepustnicy w pozycji 3/4, może spowodować spalanie stukowe podczas wyłączania silnika.

- Przekręć kluczyk w stacyjce (F) do pozycji "STOP" i wyjmij go.

- Zawsze wyjmuj kluczyk, opuszczając traktorek, aby zapobiec niezamierzonemu użyciu.

Nigdy nie używaj ssania, aby zatrzymać silnik.

WAŻNE: Pozostawienie włącznika stacyjki w pozycji innej niż „STOP” doprowadzi do szybkiego rozładowania akumulatora.

UWAGA: W pewnych warunkach, gdy traktorek stoi bezczynnie przy pracującym, gorącym silniku, gazy spalinowe mogą powodować "brązowienie" trawy. Aby temu zapobiec zawsze zatrzymuj silnik, kiedy zatrzymujesz traktorek na obszarach trawiastych.

UWAGA: Zawsze zatrzymuj traktorek, jak opisano powyżej, oraz zaciągnij hamulec postojowy przed opuszczeniem stanowiska operatora.

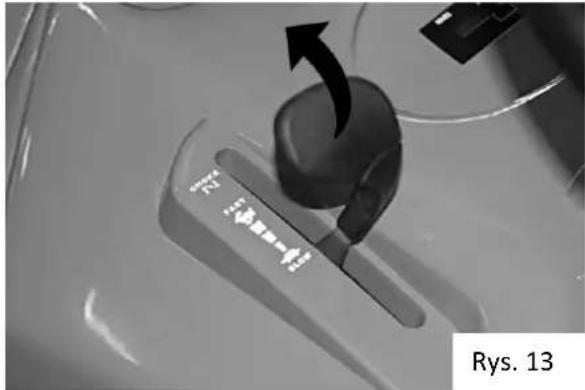

Użycie dźwigni przepustnicy

Podczas uruchamiania silnika ustaw dźwignię przepustnicy na maksymalną prędkość obrotową (Rys. 14).

- Podczas pracy silnik powinien pracować z maksymalną prędkością, gdyż tylko w takim wypadku urządzenie pracuje najbardziej efektywnie.

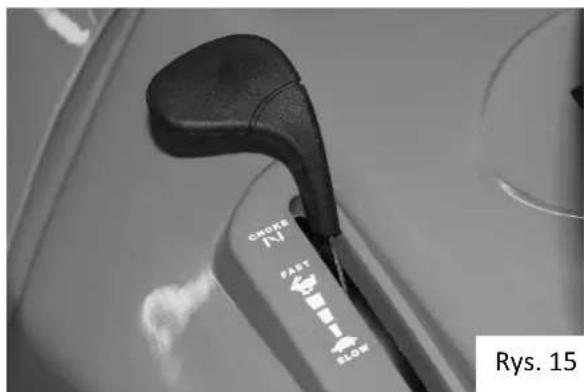

Uruchomienie funkcji ssania

Używaj funkcji ssania przy każdym uruchomieniu zimnego silnika.

Aby uruchomić funkcję ssania przesuń dźwignię w skrajne położenie tak jak pokazano na Rys. 15.

Uwaga: Nie używaj ssania podczas uruchamiania ciepłego silnika.

Jazda do przodu i do tyłu

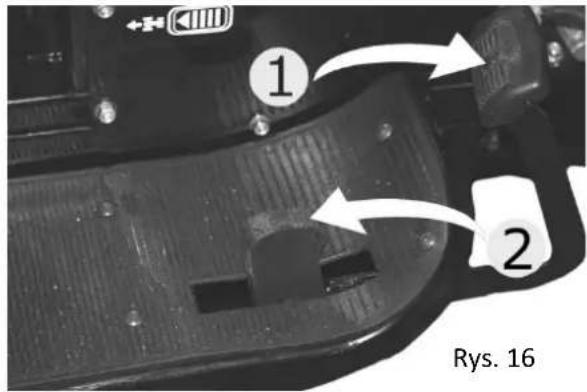

① ② Rys. 16

Kierunek i prędkość ruchu są kontrolowane przez pedały jazdy do przodu i do tyłu.

- Uruchom silnik i zwolnij hamulec postojowy. - Powoli naciskaj pedał jazdy do przodu 1 (Rys. 16) lub do tyłu 2 (Rys. 16), aby rozpocząć jazdę.

Przy pomocy pedałów jazdy do przodu i jazdy do tyłu można zwiększać i zmniejszać prędkość jazdy. Mocne wciśnięcie pedału zwiększa prędkość jazdy.

Ustawienie wysokości koszenia

Ważne! Wysokość koszenia należy regulować na płaskiej powierzchni, gdy noże tnące nie obracają się.

Żeby ustawić pożądaną wysokość koszenia, należy zmienić pozycję dźwigni regulacyjnej (Rys. 17) znajdującej się po lewej stronie operatora.

Zakres regulacji jest wielkością przybliżoną i jest uzależniony od kilku czynników, takich jak: wysokość trawy, twardości gleby i ukształtowanie terenu.

Jeżeli trawa jest wysoka zaleca się koszenie dwukrotne.

Koła pomocnicze

Aby zapobiec koszeniu trawnika tuż przy ziemi na nierównych powierzchniach, traktorek został zaopatrzony w koła pomocnicze. Koła pomocnice są odpowiednio ustawione, gdy są nieznacznie nad ziemią, gdy traktorek jest na żądanej wysokości koszenia w położeniu roboczym.

UWAGA: Wyreguluj koła ustawiając traktorek na płaskiej, poziomej powierzchni.

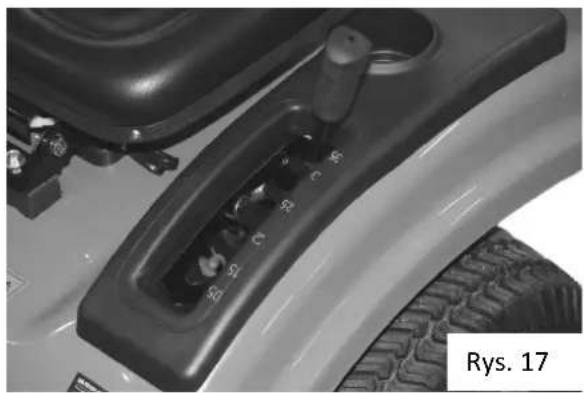

• Ustaw wysokość koszenia (ustawianie wysokości koszenia Rys. 17)
• Koła pomocnicze powinny być zamontowane tak, aby były nieznacznie powyżej powierzchni ziemi.

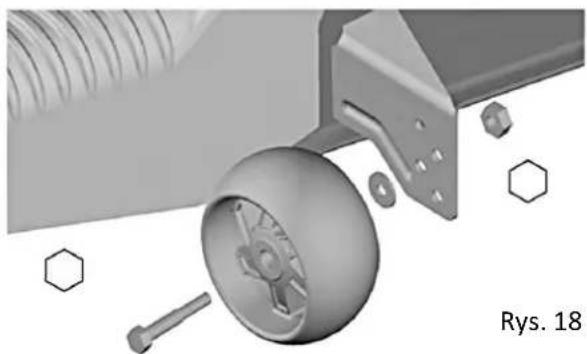

• Zamontuj koło pomocnicze w odpowiednim otworze (Rys. 18) i okręć je bezpiecznie.
• Czynność tę powtórz po przeciwnej stronie zachowując tę samą wysokość.

PAMIĘTAJ

Nie podjeżdżaj w górę lub w dół wzgórza ze zboczami o nachyleniu powyżej 15°.

Podjeżdżając pod górę lub zjeżdżając w dół zbocza:

• Wybierz najwolniejszą prędkość przed rozpoczęciem podjazdu lub zjazdu.
• Unikaj zatrzymywania się lub zmiany prędkości na wzniesieniach.
• Jeśli zatrzymanie jest absolutnie konieczne, naciśnij pedał hamulca szybko do pozycji hamowania i włącz hamulec postojowy. Aby ponownie rozpocząć jazdę, powoli zwolnij hamulec postojowy i pedał hamulca.
• Powoli naciskaj odpowiedni pedał jazdy pamiętając o tym, by prędkość była możliwe najmniejsza.
• Podczas zawracania zachowaj ostrożność i pamiętaj, że manewr ten należy wykonywać z najmniejszą prędkością.

Holowanie przyczepy

Holuj tylko przyczepy zalecane do traktorków ogrodowych. Nie przekraczaj obciążenia osi traktorka masą większą niż 90N (\~ 9kg) i maksymalnej siły ciągnięcia 150N (Rys. 19).

MAX+90N MAX+150N

Rys. 19

Uwagał: Holowanie zbyt ciężkiego ładunku na pochyłościach jest niebezpieczne. Opony mogą stracić przyczepność i sprawić, że stracisz kontrolę nad przyczepą i traktorkiem.

Koszenie

• Podczas koszenia zawsze skręcaj w prawą stronę, aby wyrzut boczny był skierowany w kierunku koszonego obszaru.

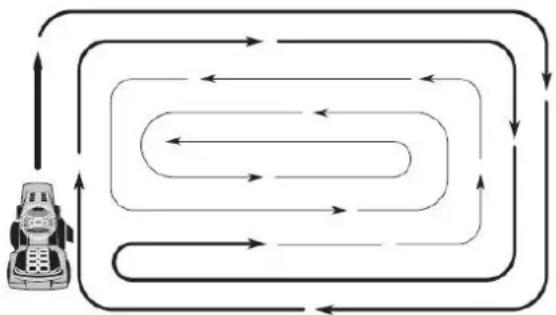

• Podczas koszenia dużych powierzchni, zacznij od zewnątrz kierując się do środka koszonego obszaru (Rys. 20).

Rys. 20

• Jeśli trawa jest bardzo wysoka, należy ją kosić w dwóch etapach w celu zmniejszenia obciążenia traktorka. Dokonaj pierwszego cięcia stosunkowo wysoko, drugi cięcie wykonaj na pożądanej wysokości.
• Nie koś trawy, gdy jest mokro. Mokra trawa pozostawi niepożądane kępki, ponadto jest to bardzo duże obciążenie dla traktorka.
• Zawsze pracuj przy pełnym otwarciu przepustnicy, aby zapewnić lepszą wydajność koszenia.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Zanieczyszczenia mogą ograniczać ruch wału sprzęgła / hamulca, mogą spowodować poślizg paska i utratę napędu.

• Elementy gumowe takie jak: koła, pasy, elementy zawieszenia utrzymywać z dala od benzyny, oleju itp.
• Powierzchnie malowane należy zabezpieczyć za pomocą wosku samochodowego.

Czyszczenie obudowy zespołu tnącego

• Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie.
• Przed czyszczeniem obudowy należy zatrzymać silnik i rozłączyć przewód świecy zapłonowej.
• Spód traktorka należy oczyścić przy użyciu szczotki i wody.

Nie stosować wysokociśnieniowych urządzeń czyszczących, gdyż woda pod wysokim ciśnieniem może zerwać ochronę lakierniczą obudowy.

Nie wolno używać intensywnych środków czyszczących i myjących, np. agresywnych detergentów, mogą one uszkodzić tworzywa sztuczne i metale, co może skutkować pogorszeniem bezpieczeństwa pracy urządzenia.

Smarowanie i konserwacja kół i tożysk

Żeby utrzymać maszynę w dobrym stanie technicznym, należy smarować wszystkie łożyska smarem do łożysk tocznych co 25 godzin pracy.

Co najmniej dwa razy na sezon posmarować dowolnym smarem sprężyny ośton i zaślepek.

Zwrotnice należy smarować za pomocą smarownicy. Obie zwrotnice zaopatrzone są w punkty smarownicze tzw. kalamitki.

Uwaga! Nie należy smarować okolic paska klinowego, gdyż może to doprowadzić do jego uszkodzenia.

Obsługa noża tnącego

Ostrzeżenie:

Przed sprawdzaniem noża tnącego lub wałka mocowania noży należy rozłączyć przewód świecy zapłonowej.

Jeśli nóż uderzy w jaki przedmiot, zatrzymaj silnik, rozłącz przewód świecy zapłonowej i sprawdź maszynę pod kątem ewentualnych uszkodzeń. Sprawdź, czy nie został uszkodzony (wygięty lub pęknięty) wał napędowy lub adapter, do którego zamocowany jest nóż.

Adapter jest zabezpieczeniem traktorka, chroniącym przed uszkodzeniem silnika podczas uderzenia noża w przedmioty inne niż trawa np. kamienie, gałęzie, kretowiska.

Często sprawdzaj czy noże nie są pogięte, czy nie są nadmiernie zużyte, czy nie ma jakichkolwiek innych uszkodzeń, takich jak pęknięcia czy odkształcenia.

Uszkodzone części muszą być wymienione na nowe, zalecane przez producenta. Dla bezpieczeństwa należy wymieniać noże nie rzadziej, niż co dwa lata. Noże powinny być dobrze naostrzone (szczegóły w rozdziale „Ostrzenie noża”). Tępe noże szarpią trawę powodując zżółknięcie jej końcówek.

Uwaga! Po każdym ostrzeniu należy bezwzględnie wyważyć nóż. Nóż niewyważony może być przyczyną niebezpiecznych wibracji, które mogą uszkodzić maszynę i/lub mogą być przyczyną wypadku.

Często sprawdzaj śrubę mocującą nóż. Śruba musi być mocno dokręcona momentem 45 do 55 Nm.

Demontaż noża

1 Adapter

2 Otwór centralny

3 Ostrze noża

4 Śruba

5 Podkładka

Nóż tnący 3 (Rys. 21) może być bardzo ostry, żeby uchronić ręce przed zranieniem zakładaj rękawice ochronne.

Śrubę 4 (Rys. 21) odkręcamy w prawą stronę (gwint lewoskrętny).

• Drewnianym klockiem zabezpiecz nóż przed obracaniem się.
• Odkręć śrubę mocującą nóż.
• Sprawdź stan noża (patrz rozdział „Obsługa noża tnącego”).
• Wymień zużyty lub uszkodzony nóż na nowy, zalecany przez producenta.

Uwaga! Podczas zakładania noża należy pamiętać o kierunku pracy noża. Jeśli nóż zostanie zamocowany nieprawidłowo, odwrotnie to nie będzie kosić we właściwy sposób i może być przyczyną wypadku.

- Dokręć śrubę momentem od 45 do 55 Nm. Zbyt słabo dokręcona śruba mocująca może spowodować poluzowanie się noża, co może być przyczyną wypadku.

Obstuga świecy zapłonowej

Świecę zapłonową należy wymieniać na początku każdego sezonu lub po 100 godzinach pracy.

Należy używać oryginalnych świecie zapłonowych.

Zalecana przerwa pomiędzy elektrodami to: 0,75 mm.

Szczelinę sprawdzać za pomocą szczelinomierza listkowego.

W razie jakichkolwiek problemów podczas wymiany lub wyboru świecy skontaktuj się z Centrum Serwisowym NAC.

Wymiana oleju, filtra i inne czynności serwisowe

UWAGAI: Używaj wyłącznie wysokiej jakości oleju przeznaczonego do silników czterosuwowych oznaczonego symbolem klasyfikacji

API SG-SL. Wybierz olej Klasa lepkości SAE zgodnie z przewidywaną temperaturą otoczenia.

Dla temperatur powyżej 0°C ➕ SAE 30, dla temperatur poniżej 0°C ➕ 5W-30.

UWAGA!: Chociaż oleje o lepkościach 5W30 lub 10W30 poprawiają rozruch w zimne dni, to w temperaturze dodatniej nastąpi wzrost zużycia oleju. W takim wypadku częściej sprawdzaj poziom oleju w silniku w celu uniknięcia możliwego uszkodzenia silnika z powodu niskiego stanu oleju.

Wymień olej po każdych 50 godzinach pracy lub co najmniej raz w roku, jeżeli traktorek nie jest używany przez 50 godziny w ciągu jednego roku.

Sprawdź poziom oleju w silniku przed uruchomieniem silnika i po każdych ośmiu (8) godzinach pracy.

Dokręć za każdym razem mocno nakrętkę wlewu / wskaźnik poziomu oleju.

Filtr oleju

Wymień filtr oleju silnikowego co sezon lub podczas co drugiej wymiany oleju, jeżeli traktorek jest używany więcej niż 100 godzin w ciągu jednego roku.

Kratka zabezpieczająca chłodnice

Przed chłodnicą znajduje się kratka zabezpieczająca chłodnicę przed większymi obiektami takimi jak resztki trawy, patyki czy kamyki. Kratkę zabezpieczającą należy utrzymywać w czystości. Zabrudzona kratka zabezpieczająca chłodnicę ogranicza wydajność systemu chłodzenia silnika.

Chłodnica powietrza

Aby zapewnić właściwe chłodzenie, upewnij się, że trawa i inne zanieczyszczenia nie blokują przepływy powietrza przez ekran i żebra chłodzące silnik. Utrzymuj w czystości te elementy przez cały czas.

Co 100 godzin pracy (częściej, jeśli elementy chłodzące silnik są bardzo zakurzone), usuń obudowę wentylatora i inne osłony. Oczyć ożebrowanie chłodzące i powierzchnie zewnętrzne w razie potrzeby.

Upewnij się, że osłony chłodzące zostały ponownie zainstalowane.

UWAGA: Obstuga silnika z zablokowaną kratką zabezpieczającą chłodnicę, brudne, zanieczyszczone żebra chłodnicy, i /lub usunięte osłony spowodują uszkodzenie silnika spowodowane przegrzaniem.

Filtr powietrza

Filtr powietrza musi być wolny od brudu i zanieczyszczeń. Sprawdzaj stan filtra powietrza co 8 godzin pracy. Oczyć go sprężonym powietrzem. Co 50 godzin pracy filtr powietrza należy bezwzględnie wymienić.

Traktorek został wyposażony w licznik godzin pracy (Rys. 22).

System przypomina o wymianie oleju i przeglądzie i sygnalizuje to miganiem napisów na wyświetlaczu. Gdy wymiana oleju i przegląd traktorka jest wymagany, system informuje o tym przez dwie godziny.

Informacja serwisowa działa w pozycji STOP, gdy silnik nie jest uruchomiony.

Dokładny opis czynności serwisowych znajduje się poniżej w części „Serwisowanie”.

HOURS 1/10 Rys. 22

Układ wydechowy

Kontroluj stan układu wydechowego. W razie potrzeby należy wymienić skorodowany tłumik i ogranicznik iskier (jeśli jest w wyposażeniu), ponieważ mogą spowodować pożar.

Filtr paliwa

Filtr paliwa należy wymieniać raz na rok lub częściej. Jeśli filtr paliwa zostanie zatkany, przepływ paliwa do gaźnika zostanie zatrzymany, konieczna jest wymiana.

• Po ostygnięciu silnika, zdejmij filtr paliwa z węża doprowadzającego paliwo do gaźnika. W pierwszej kolejności zdejmij zaciski Rys. 23.
• Umieść nowy filtr paliwa na przewodzie paliwowym tak, żeby strzałka znajdująca się na filtrze skierowana była w kierunku gaźnika.
• Upewnij się, że nie ma wycieków z przewodów paliwowych i zaciski są właściwie ustawione.
• Natychmiast wytrzyj rozlaną benzynę.

ZACISK FILTR PALIWA ZACISK

Rys. 23

Obstuga akumulatora

Traktorek posiada system ładowania akumulatorów, który jest wystarczający do normalnego użytkowania. Jednak okresowe ładowanie akumulatora odpowiednią ładowarką przedłuży jego żywotność.

• Akumulator i styki należy utrzymywać w czystości.
• Otwory wentylacyjne powinny być otwarte i drożne.
  • Cykl ładowania: przy 6 - 10 amperach przez 1 godzinę.

UWAGA: Większość akumulatorów jest bezosługowa. Nie próbuj otwierać lub usuwać pokrywy ani zabezpieczeń. Dodawanie lub sprawdzanie poziomu elektrolitu nie jest konieczne.

Czyszczenie akumulatora i terminali

Korozja i zabrudzenia na akumulatorze i zaciskach mogą spowodować utratę energii z baterii.

• Podnieś siedzisko.
• Odłącz CZARNY przewód akumulatora, a następnie CZERWONY przewód akumulatora i wyjmij akumulator z ciągnika.
• Opłucz akumulator czystą wodą i osusz.
• Oczyć końcówki i klemy akumulatora i zaciski drucianą szczotką.
• Nasmaruj zaciski smarem lub wazeliną.
• Ponownie zainstaluj akumulator.

Pasek klinowy przeniesienia napędu

Sprawdzaj pasek klinowy pod kątem zużycia co 100 godzin pracy i wymień go w razie potrzeby.

Naciąg paska nie jest regulowany. Wymień pasek, jeśli zacznie się ślizgać ze zużycia.

Chłodzenie skrzyni biegów

Wentylator skrzyni biegów i żebra chłodzące powinny być utrzymywane w czystości, aby zapewnić odpowiednie chłodzenie.

Nie należy próbować czyścić wentylatora lub przekładni, podczas gdy silnik pracuje lub gdy przekładnia jest gorąca.

Aby nie dopuścić do uszkodzenia uszczelki, nie używaj wody pod wysokim ciśnieniem lub pary do czyszczenia skrzyni biegów.

Sprawdź wentylator chłodzący, aby upewnić się, że łopatki wentylatora są nienaruszone i czyste.

Sprawdź żeberka chłodzące pod kątem zabrudzeń resztkami trawy.

Aby nie uszkodzić uszczelek, nie używaj sprężonego powietrza ani myjki ciśnieniowej do czyszczenia żeberek chłodnicy.

System smarowania skrzyni biegów

Skrzynia biegów została uszczelniona fabrycznie i konserwacja nie jest wymagana przez cały okres użytkowania.

Jeżeli zauważysz jakikolwiek wyciek lub uznasz, że skrzynia biegów wymaga serwisowania, skontaktuj się z najbliższym

Autoryzowanym Centrum Serwisowym NAC.

TRANSPORT

Podczas pchania lub holowania traktorka, upewnij się, że skrzynia biegów jest rozłączona, ustawiając dźwignię załączania zespołu napędowego w pozycji neutralnej „N”.

Położenie dźwigni załączania zespołu napędowego obrazuje Rys. 24.

• Wysokość koszenia ustaw w najwyższej pozycji.
• Nie pchaj ani nie holuj traktora z prędkością większą niż 2km/h.

SKRZYNIA BIEGÓW ZAŁĄCZONA

→ + =

←+ =

Rys. 24 SKRZYNIA BIEGÓW ROZŁĄCZONA

Zawsze podczas holowania zachowuj rozsądek, mając na uwadze fakt, że holowanie na nierównościach i wzniesieniach jest szczególnie niebezpieczne.

Przygotowanie do transportu na przyczepie lub ciężarówce

UWAGA!: Aby chronić maszynę przed uszkodzeniem podczas transportu traktorka na ciężarówce lub przyczepie bądź pewien, że zaciągnięty jest hamulec postojowy a koła traktorka są unieruchomione. Użyj odpowiednich środków mocowania: pasy transportowe, klocki blokujące koła.

• Przed transportem maszyny należy usunąć olej, a następnie: schłodzić silnik, usunąć paliwo ze zbiornika, gaźnika i przewodów paliwowych.
• Urządzenie można transportować tylko w pozycji roboczej, czyli pod kątem maksymalnie 5 stopni od poziomu.

Tabela prac serwisowych – do uzupełniania przez użytkownika

Czynności serwisowe		Przed pierwszym użyciem	Co 8 godzin	Co 25 godzin	Co 50 godzin	Co 100 godzin	Raz na sezon	Przed przechowy -waniem
TRAKTOREK	Sprawdzenie działania hamulców
	Sprawdzenie ciśnienia powietrza w oponach
	Kontrola czujnika obecności operatora
	Sprawdzenie luzów zawieszenia
	Kontrola/wymiana noży tnących
	Smarowanie zespołów
	Sprawdzenie stanu akumulatora
	Czyszczenie akumulatora i klem
	Czyszczenie koła kierownicy
	Sprawdzenie chłodzenia skrzyni biegów
	Sprawdzenie i wypoziomowanie zespołu koszącego
	Sprawdzenie pasa napędu zespołu koszącego
SILNIK	Sprawdzenie poziomu oleju
	Wymiana oleju wraz z filtrem
	Wymiana oleju (bez wymiany filtra)
	Kontrola układu wydechowego/ogranicznika iskier
	Czyszczenie systemu chłodzenia silnika
	Wymiana świecy zapłonowej
	Wymiana filtra powietrza
	Wymiana filtra benzyny

1. Przeglądów i wymian dokonuj częściej, gdy traktorek pracuje pod dużym obciążeniem lub przy wysokiej temperaturze otoczenia.
2. Prac związanych z przeglądami dokonuj częściej, gdy pracujesz w warunkach dużego zapylenia.
3. Podczas koszenia w glebie piaszczystej częściej wymieniaj ostrza.
4. Niewymagane, jeśli akumulator jest bezobstugowy.
5. Patrz sekcja – czyszczenie i konserwacja.

Przed rozpoczęciem prac naprawczych i serwisowych

OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ, PRZED WYKONANIEM JAKIEJKOLWIEK NAPRAWY LUB REGULACJI:

• Wciśnij do końca pedał hamulca i zaciągnij hamulec postojowy.
• Umieść sprzęgło przystawki w pozycji "DISENGAGED".
• Przekręć kluczyk w stacyjce w położenie "STOP" i wyjmij kluczyk.
• Upewnij się, że ostrza i wszystkie ruchome części zostały całkowicie zatrzymane.

- Odłącz przewód świecy zapłonowej od świecy zapłonowej i umieść przewód w miejscu, w którym nie może się zetknąć ze świecą.

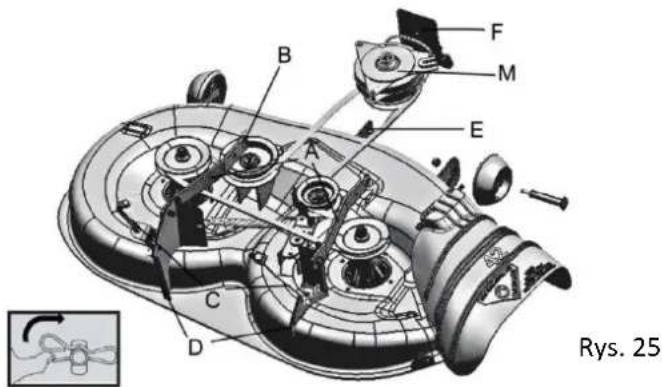

Demontaż zespołu koszącego

- Umieść sprzęgło przystawki w pozycji "DISENGAGED".

B F M E A C D Rys. 25

• Opuść dźwignię podnoszenia przystawki do najniższego położenia.
  • Zdejmij pasek klinowy przeniesienia napędu traktorka z koła sprzęgła (M).
• Odłącz przedni moduł E (Rys. 25) od traktorka – wyjmij sprężynę ustalającą i podkładkę.
• Odłącz zespół koszący A (Rys. 25) od podwozia traktorka i tylnego podnośnika C (Rys. 25), z tylnego wspornika traktorka D (Rys. 25) - wyjmij element podtrzymujący, sprężyny i podkładki.
• Przejdź na drugą stronę zespołu koszącego i odłącz zawieszenie i tylny podnośnik.

UWAGA: Po podłączeniu zespołu tnącego, dźwignia podnoszenia będzie obciążona sprężyną.

Trzymaj mocno dźwignię podnoszenia podczas zmiany pozycji dźwigni.

Odsuń zespół koszący spod prawej strony traktorka.

Instalowanie zespołu koszącego

Upewnij się, że traktor jest na poziomej powierzchni i załącz hamulec postojowy.

• Opuść dźwignię podnoszenia przystawki do najniższego położenia.
  UWAGA: Dźwignia podnoszenia jest przyciągana sprężyną.
  Trzymaj mocno dźwignię podnoszenia, powoli ją obniżaj i ustaw w najniższym położeniu.

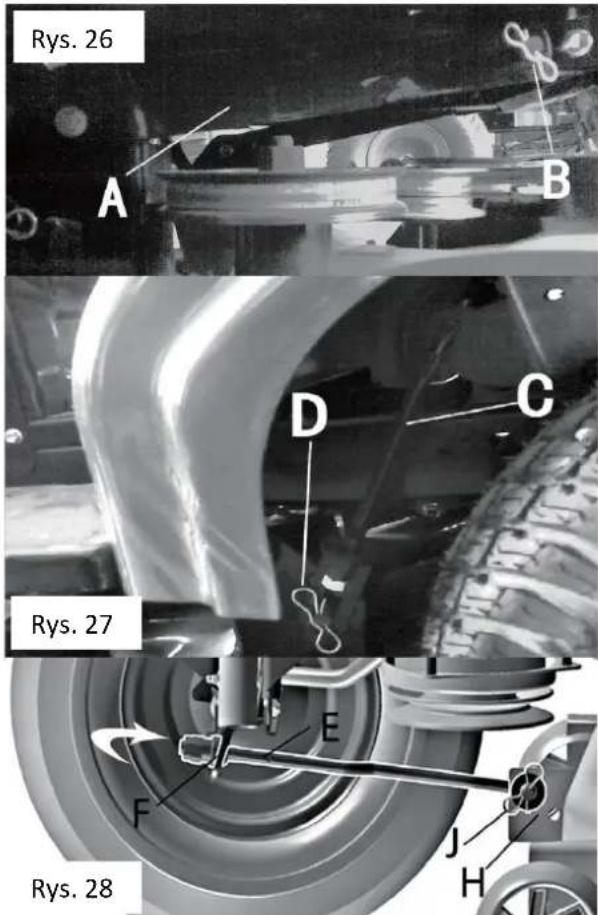

  UWAGA: Upewnij się, że boczne ramiona zawieszenia A (Rys. 26) są skierowane do przodu przed przesuwaniem zespołu koszącego pod traktorek.

- Wsuń zespół koszący pod traktorek, aż znajdzie się po środku.

- Zamontuj ramię zawieszenia bocznego zespołu koszącego A (Rys. 26) do podwozia.

Umieść bolcem w ramieniu nad otworem B (Rys. 26) poza podwoziem traktorka i zabezpiecz za pomocą elementu ustalającego.

- Czynność powtórz po przeciwnej stronie traktorka.

Zamocuj łącznik pomiędzy zespołem koszącym i traktorkiem C (Rys. 27).

Zabezpiecz podkładką i zawleczką sprężynującą D (Rys. 27).

- Przykręć łącznik E (Rys. 28) z lewej strony traktorka do wspornika F (Rys. 28) jak pokazano na rysunku.

- Przełoż trzpień łącznika E (Rys. 28) do otworu w zespole koszącym H (Rys. 28) i zabezpiecz zawleczką sprężynującą J (Rys. 28).

Rys. 26 A B D C Rys. 27 E F J H Rys. 28

M Rys. 29

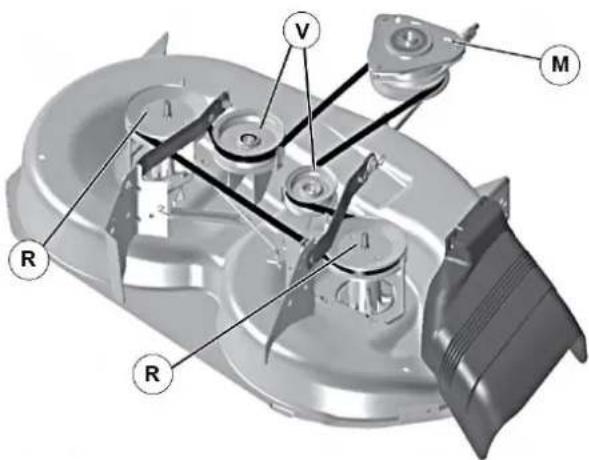

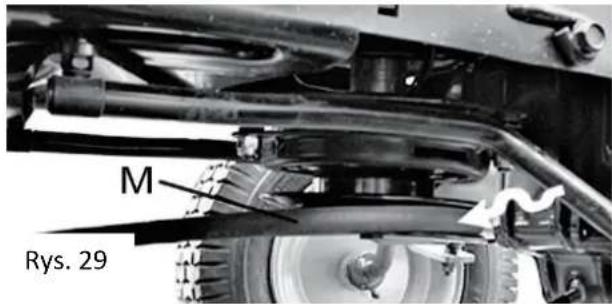

Zainstaluj pasek klinowy przeniesienia napędu M (Rys. 29).

WAŻNE!: Sprawdź stan paska klinowego i jego prawidłowe ułożenie na rolkach.

Poziomowanie zespołu koszącego

• Gdy wszystkie opony są odpowiednio napompowane, a trawnik wydaje się nierównomiernie przycięty, należy określić, która część zespołu koszącego jest niżej a która wyżej.
• Za pomocą klucza 3/4" lub klucza nastawnego obróć nakrętkę regulacji wysokości A (Rys. 30) w lewo, aby opuścić lewą stronę traktorka, lub w prawo, aby podnieść lewą stronę traktorka. UWAGA: Każdy pełny obrót nakrętki regulacyjnej będzie zmieniać wysokość traktorka o około ½ cm.
• Stan regulacji sprawdź na niekoszonej części trawnika. Jeśli to konieczne możesz podjąć kolejną próbę regulacji dopóki nie będziesz zadowolony z wyników.

Precyzyjnie poziom można ustawić na płaskiej powierzchni mierząc odległość noży do podłoża.

Regulacja przód-tył (patrz Rys. 31)

WAŻNE: Zespół koszący musi być wypoziomowany na boki.

Aby uzyskać najlepsze wyniki cięcia, należy ustawić ostrze traktorka tak, aby jego przednia końcówka była o 7 mm niższa od tylnej, gdy zespół koszący znajduje się w najwyższym położeniu.

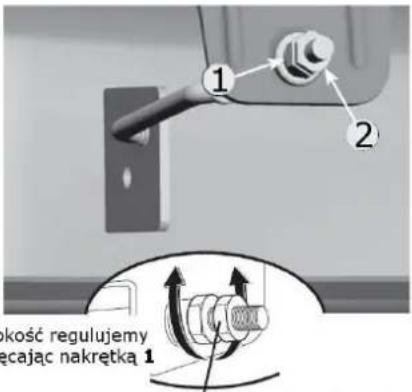

1 2 okość regulujemy ęcając nakrętką 1

Wysokość regulujemy pokręcając nakrętką 1
Rys. 32
Przed'rozpoczęciem regulacji poluzuj nakrętkę 2

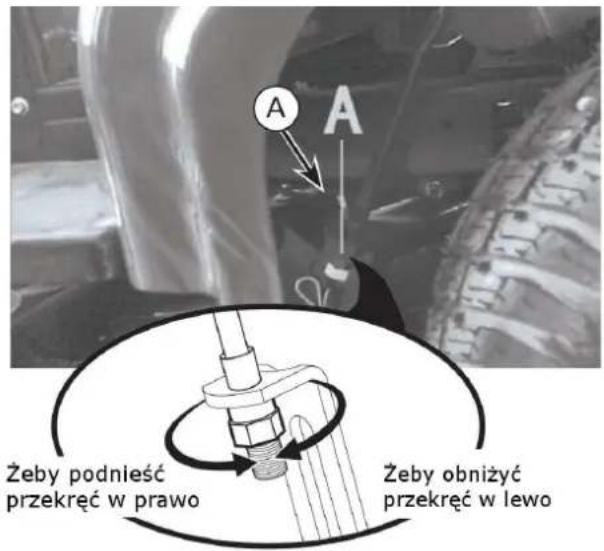

A A Żeby podnieść przekręć w prawo Żeby obniżyć przekręć w lewo

Rys. 30

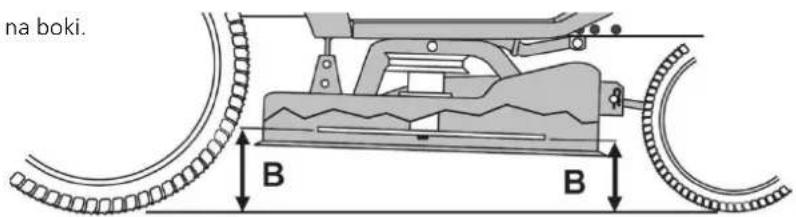

na boki. B B

Rys. 31

• Za pomocą klucza płaskiego odkręć nakrętkę kontrującą 1 (Rys. 32) o kilka zwojów, aby pokręcanie nakrętką regulacyjną 2 (Rys. 32) było możliwe.
• Za pomocą klucza płaskiego obróć nakrętkę regulacyjną służącą do poziomowania zespołu koszącego 2 (Rys. 32) zgodnie z ruchem wskazówek zegara (dokręcanie), aby podnieść przednią część zespołu koszącego, lub w lewo (odkręcanie), aby opuścić przednią część zespołu koszącego.

UWAGA: Każdy pełny obrót nakrętki regulacyjnej będzie zmienić wysokość traktorka o około 3mm.

- Po wykonaniu regulacji przytrzymaj nakrętkę regulacyjną za pomocą klucza i dokręcić mocno nakrętkę kontrującą.

Wymiana paska napędowego zespołu koszącego

Demontaż pasa napędowego

• Zaparkuj traktorek na równej powierzchni. Włącz hamulec postojowy.
• Opuść dźwignią zespół koszący do najniższego położenia.
• Usuń wszelkie zabrudzenia lub ścinki trawy, które mogą być zgromadzone wokół górnej powierzchni obudowy.
• Zdejmij pasek napędowy z koła pasowego od strony silnika M (Rys. 33).
  • Zdejmij pasek z kół napędu noży R (Rys. 33).
  • Zdejmij pasek z kół pasowych V (Rys. 33).

Montaż pasa napędu kosiarki

• Zamontuj pasek wokół wszystkich kół pasowych R (Rys. 33) i wokół kół pasowych V (Rys. 33), jak pokazano na rysunku.
• Założ pasek na koło napędowe M (Rys. 33). WAŻNE: Sprawdź pasek pod kątem prawidłowego prowadzenia.
• Podnieś dźwignią podnoszenia zespół koszący do najwyższej pozycji.

V M R R

Rys. 33

Kontrola hamulca

Jeśli traktorek potrzebuje więcej niż 180cm, aby zatrzymać się z najwyższej prędkości na najwyższym biegu na płaskiej poziomej powierzchni, np. na suchym betonie lub nawierzchni utwardzonej, wówczas hamulec wymaga przeglądu.

• Zaparkuj traktorek na równym, suchym betonie lub nawierzchni utwardzonej, naciśnij pedał hamulca do oporu i zaciągnij hamulec postojowy.
• Wyłącz skrzynię biegów, umieszczając dźwignię wolnego biegu w pozycji "wyłączenie skrzyni biegów".

Tylne koła muszą blokować i ślizgać się, gdy próbujesz ręcznie popchnąć traktorek do przodu. Jeśli tylne koła obracają się, hamulec wymaga naprawy. Skontaktuj się z Autoryzowanym Serwisem NAC.

Pasek przeniesienia napędu

Przeniesienie napędu z silnika do tylnych kół napędowych odbywa się za pomocą paska klinowego.

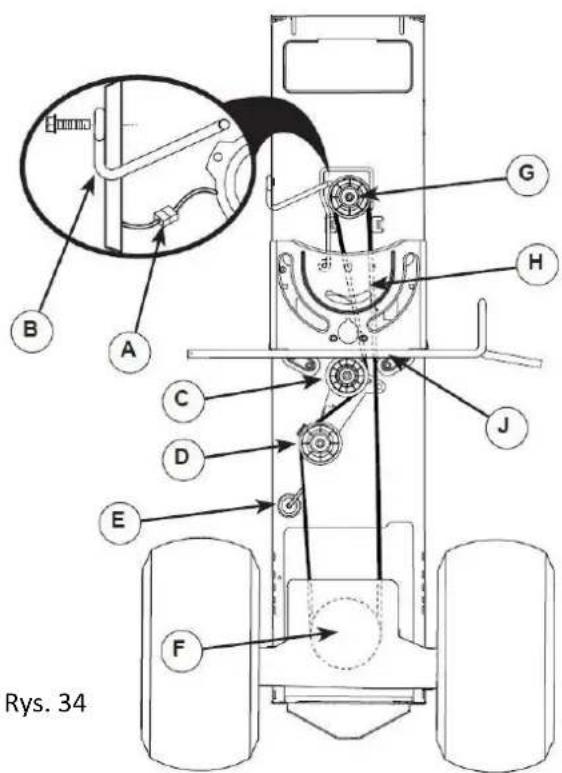

B A C D E F G H J Rys. 34

Demontaż paska przeniesienia napędu:

Ustaw traktor na równej powierzchni. Włącz hamulec postojowy. Aby uzyskać pomoc, na dolnej stronie lewego podnożka znajduje się naklejka ze schematem instalacji paska.

Aby zdemontować pasek przeniesienia napędu:

1. Zdejmij zespół koszący (patrz demontaż zespołu koszącego).
   UWAGA: Obserwuj cały pasek napędu i położenie wszystkich prowadnic, pasów i uchwytów.
2. Odłącz wiązkę przewodów sprzęgła A (Rys. 34).
3. Wyjmij element B (Rys. 34) po prawej stronie traktorka.
4. Zdejmij pasek ze stałego koła pośredniego C (Rys. 34) i sprzęgła pośredniego D (Rys. 34).
5. Zdejmij pasek z koła pośredniego E (Rys. 34).
6. Pociągnij zaczep pasa w kierunku tyłu traktorka. Ostrożnie zdejmij pasek do góry od koła pasowego przekładni i przez łopatki wentylatora F (Rys. 34).
7. Zdejmij pasek w dół z koła pasowego silnika i koła pasowego sprzęgła G (Rys. 34).
8. Przesuń pas w kierunku tyłu traktorka, omijając osłone H (Rys. 34) i wyjmij pasek z traktorka.

PROBLEMY I ICH ROZWIAZYWANIE

Problem	Możliwa przyczyna	Rozwiązanie problemu
Silnik traktorka nie załącza się	1. Brak paliwa.2. Żle załączona funkcja „SSANIE”.3. Silnik zalany.4. Zła świeca zapłonowa.5. Brudny filtr powietrza.6. Brudny filtr paliwa.7. Woda w paliwie.8. Luźne lub uszkodzone przewody.9. Nieprawidłowa regulacja gaźnika.10. Zawory silnika nie są wyregulowane.	1. Napełnij zbiornik paliwa.2. Patrz "URUCHOMIENIE SILNIKA" w rozdziale Obsługa.3. Poczekaj kilka minut przed próbą uruchomienia.4. Wymień świecę zapłonową.5. Wyczyść / wymień filtr powietrza.6. Wymień filtr paliwa.7. Opróżnij zbiornik paliwa i gaźnik, napełnij zbiornik świeżą benzyną i wymień filtr paliwa.8. Sprawdź całe okablowanie.9. Udaj się do Autoryzowanego Serwisu NAC.10. Skontaktuj się z Autoryzowanym Centrum Serwisowym.
Silnik uruchamia się z dużymi problemami	1. Brudny filtr powietrza.2. Zła świeca zapłonowa.3. Słaby lub wyczerpany akumulator.4. Brudny filtr paliwa.5. Zanieczyszczone lub zleżałe paliwo.6. Luźne lub uszkodzone przewody.7. Gaźnik żle wyregulowany.8. Zawory silnika nie są wyregulowane.	1. Wyczyść / wymień filtr powietrza.2. Wymień świecę zapłonową.3. Naładuj lub wymień akumulator.4. Wymień filtr paliwa.5. Opróżnij zbiornik paliwa i napełnij zbiornik świeżyym, czystym paliwem.6. Sprawdź całe okablowanie.7. Skontaktuj się z Centrum Serwisowym.8. Skontaktuj się z Autoryzowanym Centrum Serwisowym.
Silnik się nie obraca	1. Pedał hamulca nie jest wciśnięty.2. Włączona funkcja koszenia.3. Słaby lub wyczerpany akumulator.4. Przepalony bezpiecznik.5. Skorodowane zaciski akumulatora.6. Luźne lub uszkodzone przewody.7. Wadliwy wyłącznik zapłonu.8. Uszkodzona cewka lub rozrusznik.9. Uszkodzony czujnik obecności operatora.	1. Wciśnij pedał hamulca.2. Odłączyć sprzęgło zespołu koszącego.3. Naładuj lub wymień akumulator.4. Wymień bezpiecznik.5. Wyczyść zaciski akumulatora.6. Sprawdź całe okablowanie.7. Sprawdź / wymień włącznik zapłonu.8. Sprawdź / wymień cewkę lub rozrusznik.9. Skontaktuj się z Autoryzowanym Centrum Serwisowym.
Silnik obraca się, ale nie uruchamia	1. Słaby lub wyczerpany akumulator.2. Skorodowane zaciski akumulatora.3. Luźne lub uszkodzone przewody.4. Uszkodzona cewka lub rozrusznik.	1. Naładuj lub wymień akumulator.2. Wyczyść zaciski akumulatora.3. Sprawdź całe okablowanie.4. Sprawdź / wymień cewkę lub rozrusznik.
Utrata mocy	1. Zbyt szybkie cięcie wysokiej i/lub gęstej trawy.2. Przepustnica w pozycji "SSANIE".3. Nagromadzenie trawy, liści, śmieci pod traktorkiem.4. Brudny filtr powietrza.5. Niski poziom oleju / brudny olej.6. Wadliwa świeca zapłonowa.7. Brudny filtr paliwa.8. Zanieczyszczone lub zleżałe paliwo.9. Woda w paliwie.10. Luźny przewód świecy zapłonowej.11. Brudna kratka wentylacji silnika.12. Brudny / zatkany tłumik.13. Luźne lub uszkodzone przewody.14. Zła regulacja gaźnika.15. Zawory silnika nie są wyregulowane.	1. Podnieś wysokość cięcia / zmniejsz prędkość.2. Ustaw regulator przepustnicy.3. Wyczyść spód obudowy zespołu koszącego.4. Wyczyść / wymień filtr powietrza.5. Sprawdź poziom oleju / wymień olej.6. Oczyść i ustaw lub wymień świecę zapłonową.7. Wymień filtr paliwa.8. Opróżnij zbiornik paliwa i napełnij zbiornik świeżyym, czystym paliwem.9. Opróżnij zbiornik paliwa i gaźnik, napełnij zbiornik świeżą benzyną i wymień filtr paliwa.10. Podłącz i dokręć przewód świecy zapłonowej.11. Oczyść kratkę wentylacji silnika.12. Wyczyść / wymień tłumik.13. Sprawdź wszystkie okablowania.14. Skontaktuj się z Autoryzowanym Centrum Serwisowym.15. Skontaktuj się z Autoryzowanym Centrum Serwisowym.
Nadmierne wibracje	1. Zużyte, zgięte lub luźne ostrze.2. Wygięty adapter ostrza.3. Luźne / uszkodzone części.	1. Wymień ostrze. Dokręć śrubę ostrza.2. Wymień adapter ostrza.3. Dokręć luźne części. Wymień uszkodzone części.
Silnik pracuje dalej, gdy operator opuszcza siedzenie (napęd załączony)	1. Uszkodzony system obecności operatora.	1. Sprawdź okablowanie, przełączniki i połączenia. W razie potrzeby skontaktuj się z Autoryzowanym Serwisem NAC.
Niska jakośćkoszenia, nierównapowierzchniatrawnika	1. Zużyte, zgięte lub luźne ostrze.2. Zespół koszący niewypoziomowany.3. Gromadzenie się trawy, liści, śmiecipod traktorkiem.4. Wygięty adapter ostrza.5. Zatkane otwory odpowietrzającezespół koszący (nagromadzenie siętrawy, liści i śmieci wokół adaptera).	1. Wymień ostrze. Dokręć śrubę ostrza.2. Wypoziomuj zespół tnący.3. Wyczyść spód obudowy traktorka.4. Wymień adapter ostrza.5. Wyczyść przestrzeń wokół adaptera, aby odblokować otworywentylacyjne.
Noże koszące nieobracają się	1. Ciało obce w mechanizmie sprzęgła.2. Zużyty / uszkodzony pasek napędowy traktorka.	1. Usuń przeszkodę.2. Wymień pasek napędowy traktorka.
Nierównomiernerozrzucanieskoszonej trawy	1. Za niska prędkość obrotowa silnika.2. Zbyt szybka jazda podczas koszenia.3. Mokra trawa.4. źle wypoziomowany zespół koszący.5. Niskie / nierównomierne ciśnienie powietrza w oponach.6. Zużyte, zgięte lub luźne ostrze.7. Gromadzenie się trawy, liści, śmiecipod zespołem koszącym.8. Zużyty pasek napędowy zespołu koszącego.9. Ostrza zamontowane nieprawidłowo.10. Używanie niewłaściwych ostrzy.11. Zatkane otwory odpowietrzającezespół koszący, gromadzenia się trawy,liści, śmieci wokół adaptera.	1. Ustaw regulator przepustnicy w pozycji "Szybko".2. Przełącz na wolniejszą prędkość.3. Przed koszeniem pozostaw trawę do wyschnięcia.4. Wypoziomuj zespół koszący.5. Sprawdź opony pod kątem prawidłowego ciśnienia powietrza.6. Wymień noż. Dokręć śrubę noża.7. Oczyć spód obudowy zespołu koszącego.8. Wymień pasek napędowy zespołu koszącego.9. Prawidłowo zamontuj noże koszące.10. Wymień na ostrza zalecane przez producenta.11. Oczyć otwory wentylacyjne.
Nie świecą sięreflektory	1. Przełącznik jest "WYŁĄCZONY".2. Spalona żarówka.3. Wadliwy włącznik światła.4. Luźne lub uszkodzone przewody.5. Przepalony bezpiecznik.	1. Włącz przełącznik "ON".2. Wymień żarówkę, ewentualnie sprawdź lampę.3. Sprawdź / wymień włącznik światła.4. Sprawdź okablowanie i połączenia.5. Wymień bezpiecznik.
Akumulator nieładuje się	1. Uszkodzony akumulator.2. Słabe połączenia kablowe.3. Uszkodzony regulator napięcia.4. Wadliwy alternator.	1. Wymień akumulator.2. Sprawdź / wyczyść wszystkie połączenia.3. Wymień regulator.4. Wymień alternator.
Traktorek nie chcejechać	1. Odłączona skrzynia biegów.2. Zanieczyszczenia pod osłonami.3. Zużyty, uszkodzony lub zepsuty paseknapędowy.4. Zapowietrzona skrzynia biegów.	1. Przełącz dźwignię załączania skrzyni biegów.2. Zobacz "CZYSZCZENIE" w części dotyczącej konserwacji.3. Wymień pas napędowy.4. Odpowietrz skrzynię biegów.
Silnik strzela	1. Nie ustawiono dźwigni przepustnicysilnika między połową a pełnąprędkością (szybko) przed zatrzymaniemsilnika.	1. Przesuń dźwignię przepustnicy między połową a pełnąprędkość (szybko) przed zatrzymaniem silnika.
Silnik traci obrotypodczas próbyjazdy do tyłu	1. System jazdy do tyłu nie załączy się,gdy włączona jest funkcja koszeniatrawy.	1. Przekręć kluczyk w stacyjce w położenie ROS "ON".

GWARANCJA I SERWIS

Zakupiony przez Państwo produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania sprzętu do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC można znaleźć w dołączonej karcie gwarancyjnej.

1/5 S7084-009 S7084-010 S7084-011 S7084-012 S7084-013 S7084-014 S7084-015 S7084-016 S7084-017 S7084-018 S7084-019 S7084-020 S7084-021 S7084-022 S7084-023 S7084-024 S7084-025 S7084-026 S7084-027 S7084-028 S7084-029 S7084-030 S7084-031 S7084-032 S7084-033 S7084-034 S7084-035 S7084-036 S7084-037 S7084-038 S7084-039 S7084-040 S7084-041 S7084-042 S7084-043 S7084-044 S7084-045 S7084-046 S7084-047 S7084-048 S7084-049 S7084-050 S7084-051 S7084-052 S7084-053 S7084-054 S7084-055 S7084-056 S7084-057 S7084-058 S7084-059 S7084-060 S7084-061 S7084-062 S7084-063 S7084-064 S7084-065 S7084-066 S7084-067 S7084-068 S7084-069 S7084-070 S7084-071 S7084-072 S7084-073 S7084-074 S7084-075 S7084-076 S7084-077 S7084-078 S7084-079 S7084-080 S7084-081 S7084-082 S7084-083 S7084-084 S7084-085 S7084-086 S7084-087 S7084-088 S7084-089 S7084-090 S7084-091 S7084-092 S7084-093 S7084-094 S7084-095 S7084-096 S7084-097 S7084-098 S7084-099 S7084-1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 8.1 8.2 8.3 8.4 8.5 8.6 8.7 8.8 9.1 9.2 9.3 9.4 9.5 9.6 9.7 9.8 9.9 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.1 3.2 3.3 3.4 3.5 3.6 3.7

SL928A-0320 SL928A-0301 SL928A-0302 SL928A-0312 GB/T5789-1986 M10x20(2) SL928A-030900 SL928A-0314(2) SL928A-0315(4) SL928A-0316(3) SL928A-0317(2) SL928A-0315(4) SL928A-0306(2) SL928A-0307(2) SL928A-0318 SL928A-0308 GB/T6173-2000 M12x125(4) GB/T6173-2000 12 SL928A-0303(2) SL928A-030500(2) SL928A-0319 GB/T6173-2000 M12x125(4) 2/5

3/5 SL928A-0408(2) SL928A-040700(2) GB/T61871-2000 M10x15(4) SL928A-041000 GB/T61871-2000 M8x40(4) GB/T5783-2000 M8x40(4) SL928A-040700(2) SL928A-0421C(2) SL928A-0420(2) GB/T5783-2000 M8x5(4) GB/T5783-2000 M8x5(4) SL928A-04300 SL928A-0408(2) SL928A-0408(2) GB/T5789-1986 M10x125x30 SL928A-0414 SL928A-0415 SL928A-0672 GB/T61872-2000 M10x125 SL928A-0416 GB/T61872-2000 M10x125(6) SL928A-0430 GB/T61872-2000 M8x125(6) SL928A-0431 GB/T61871-2000 M8x125(4) SL928A-0433 SL928A-0429 GB/T801-1998 M8x20(2) SL928A-0401 SL928A-0406 SL928A-0406(2) SL928A-0405(2) SL928A-0405(2) SL928A-0453(2) SL928A-0453(2) SL928A-0454(2) SL928A-0452 GB/T96.1-2002 6(4) GB/T96.1-2002 6(4) GB/T5789-1986 M6x20(2) SL928A-0453(2) SL928A-0454(2) GB/T196.1-2002 6(4) GB/T5789-1986 M6x20(2) SL928A-0454(2) SL928A-0453(2) GB/T1801-1998 M8xN(4) GB/T1801-1998 M8xN(4) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0453(2) SL928A-0576 M12x125x40(2)

GB/T5789-1986 M8x120 GB/T96.1-2002 8 SL928A-050400 SL928A-0506 GB/T879.4 3.5x30 GB/T97.1-2002 18(5) GB/T5789-1986 M8x20(2) SL928A-050800 GB/T6187.2-2000 M8x1.25(3) SL928A-0512 GB/T5789-1986 M8x16(4) SL928A-0515 GB/T6187.2-2000 M8x1.25(3) GB/T6187.2-2000 M8x1.25(3) SL928A-0516 SL928A-051700 SL928A-051800 GB/T6173-2000 M12x1.25(2) SL928A-0521(2) GB/T6173-2000 M12x1.25(2) GB/T6187.2-2000 M10x1.25(4) SD12T(2) GB/T6173-2000 M12x1.25(2) GB/T6187.2-2000 M10x1.25(4) SD12T(2) GB/T6187.2-2000 M10x1.25(4) SL928A-0651(4) SL928A-065700 GB/T5789-1986 M12x1.25×80(2) GB/T97.1-2002 18(5) SL928A-065600 GB/T5789-1986 M12x1.25×80(2) GB/T97.1-2002 18(5) SL928A-0663(4) GB/T97.1-2002 18(5) SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T96.1-2002 12(2) GB/T5789-1986 M12x1.25×80 GB/T97.1-2002 SL928A-0663(4) GB/T96.1-2002 GB/T5789-1986 M12x1.25×80 GB/T96.1-2002 SL928A-0663(4) GB/T96.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T96.1-2002 SL928A-0663(4) GB/T96.1-2002 SL928A-0663(4) GB/T96.1-2002 SL928A-0663(4) GB/T96.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4) GB/T97.1-2002 SL928A-0663(4)

5/5 GB/T5789-1986 MBx6 (3) GB/T5789-1986 MBx6 (3) GB/T5789-1986 MBx6 (3) GB/T5789-1986 MBx6 (3) GB/T5789-1986 MBx6 (3) GB/T5789-1986 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789-196 MBx6 (3) GB/T5789 1986 MBx6 (4) GB/T5789 1986 MBx6 (4) GB/T5789 1986 MBx6 (4) GB/T5789 1986 MBx6 (4) GB/T5789 1986 MBx6 (4) GB/T5789 1986 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T5789 1000 MBx6 (4) GB/T 1971-2000 B(4) GB/T 1971-2000 B(4) GB/T 1971-2000 B(4) S.928A-0640 S.928A-0633 S.928A-0632 S.928A-0631 S.928A-0630 S.928A-0629 S.928A-0628 S.928A-0627 S.928A-0626 S.928A-0625 S.928A-0624 S.928A-0623 S.928A-0622 S.928A-0621 S.928A-0620 S.928A-0619 S.928A-0618 S.928A-0617 S.928A-0616 S.928A-0615 S.928A-0614 S.928A-0613 S.928A-0612 S.928A-0611 S.928A-0610 S.928A-0609 S.928A-0608 S.928A-0607 S.928A-0606 S.928A-0605 S.928A-0604 S.928A-0603 S.928A-0602 S.928A-0601 S.928A-0600 S.928A-0599 S.928A-0598 S.928A-0597 S.928A-0596 S.928A-0595 S.928A-0594 S.928A-0593 S.928A-0592 S.928A-0591 S.928A-0590 S.928A-0589 S.928A-0588 S.928A-0587 S.928A-0586 S.928A-0585 S.928A-0584 S.928A-0583 S.928A-0582 S.928A-0581 S.928A-0580 S.928A-0579 S.928A-0578 S.928A-0577 S.928A-0576 S.928A-0575 S.928A-0574 S.928A-0573 S.928A-0572 S.928A-0571 S.928A-0570 S.928A-0569 S.928A-0568 S. 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/3 1/4

Deklaracja zgodności WE

Producent:

nazwa: NAC Sp. z o.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Traktorek ogrodowy

model: UR-TR107-500BS-S

numer seryjny: 18/0001 - 20/100 000

spełnia zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC,
- dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,

spełnia wymagania następujących norm zharmonizowanych:

• EN ISO 5395-1:2013
• EN ISO 5395-3:2013
• EN ISO 14982:2009

oraz spełnia wymagania:

• 97/68/EC, 2004/26/EC, 2006/96/EC, 2010/26/EC.
  o Procedury oceny zgodności wg MD 2006/42/EC zrealizowano przy udziale jednostki notyfikowanej:

nazwa: TUV SUD Product Service GmbH

adres: Ridlerstrasse 65, 80339 Munchen, Deutschland

numer identyfikacyjny: 0123

numer raportu z badania: 70.403.15.869.03-00

2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI

• zmierzony maksymalny poziom mocy akustycznej L _WA wynosi 100 dB(A),
• gwarantowany poziom mocy akustycznej L _WA wynosi 100 dB(A),

Miejsce złożenia i przechowywania Dokumentacji technicznej:

NAC Sp. z o.o.

Al. Krakowska 39,

05-090 Raszyn

Jarosław Malinowski

Kierownik ds. Jakości i certyfikacji

Raszyn, 24 listopad 2017

URSUS

URSUS

GWARANCJA

NAC

NEW AMERICAN CONCEPT

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.

Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych: znajduje się na stronie

serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę (tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)." Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędacą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wyłać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia z niesprawnościami ujawnionymi przez serwis.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Nazwa sprzętu *

Model *

Data sprzedaży *

Nr fabryczny urządzenia *

Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Czytelny podpis nabywcy

Pieczątka i czytelny podpis sprzedawcy *1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

LP.	Daty	Opis naprawy	Pieczątka zakładu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakończenia naprawy
	Data wydania sprzętu
	Data zgłoszenia sprzętu
	Data zakońсzenia naprawy
	Data wydania sprzętu

ODKRYJ NOWE MOŻLIWOŚCI NAC NEW AMERICAN CONCEPT

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zobacz VIDEO PORADY serwis.nac.com.pl NAC

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
