INSTRUKCJA OBSŁUGI YT6701 NAC

Deklaracja zgodności WE, nr 2013/131 rev.1

Produce:

[Unreadable]

adres:

NAC Sp. z o.o.

A. Krakowska 39, 05 050 Hoszyn, Polska

z peing odpowiedzialnością deklaruje, ze maszyna:

pozno: Aerator elektryczny

mate: YT6701

number sentry: 000 000 001 - 100 000 000

wulamu maku wulamum wu u kunail, wulamu 23/41

zelnia zawdeńne wymaganie

• zynchlywa maayywniej MD 2016/42/EC (Dr. U. n 199, soc. 1328, c počen. am.)

• cyreklywa dnojana, cingelymíneva EMC 2006/108/EC (Jc. J. nr 32, pos. SSS, z pén. cm.)

+ cytrechwydogycej sales: XEE 2000/14/EC zylacmk V rear 2005/BB/FC

ID2. U. nr 263. poz 2202, z sotn. z m.).

• cyreklywa dln yosnoe, rilekspocymen suslamieli RnHS 2002/05/EC or se 2016/03R/EC

sojia vettataia nahteniaryo noom zhamocniayawacu:

EN 60335.1:2012+41:2005+411+412:2008+42:2008+413:2009 E-mail: [e-mail]

EN 04015-2-97:2005 Electravne sortet do ustawu domawego i podobrzej - Biemieżetstwa

wistbezaria - Cada 2-02: Varnagaria zawagilowa polycera skorsfisirów: naturowa, naturowach

zodlerych z voda, z azerląsem problem.

c. EN 62231:2008 Mietory pomier, pol. elektromagnętycznych e emycznego sterzę do utytii

domawego i podobregno z wargędnieniem narabania celuwaica.

EN 55014-1:2016 Komosyjni mól deka/omagnetyczno Wynergania dępczące przyrażów

pawocchego szpku, narotz: elektrapych i podstrych urzpozen - Copie 1: Limaja.

- ER 59014-2:1937142:2004 Kompozyarnos; idikromaniyana (EMC) - Nymagama zuletanos

przyłąców powierzchnego użrąku, narzego elektrycznych i podstawych urzązen - Opasność na

Sachion e elektrographione - finna grup mydada, 5h (400) 2:250"

EN 61010-3-2.2006 Konzukyaniost: Bocinu-Nagnityzna (BNC) - Czjst 3-2: Pozimy obdizalane

• Pocichy depotaxizne emyj harmonicznych prędu (nazony przysznojky doolor -1,0 < 1,0 = 20,0), EN 51070 3.11:2009 Kojnostkiy ośkrednozny zrna (TBA). Co#/3.11. Dovarcziny omlamy

Ogazpieczki wahranczpiecja i m grotu a kwarta w publiczowych siechach zasilizierten nichkoem zpiecja

• Čolniomiki o prednie mamimovym sv. 71 A, idne za prezeminem prodarcenia wurunkowejo.

demonacja zgodność trac specjalność w brzyjściu finiary lub modynicacji produktu.

Dokumentacja technicena mająduje się w słodzibie firmy NAC so z o.o.

a osoba usowaziona do lei disponowaniem jest Piort Galos.

1. 2017年1月1日

Gdynia, 14 października 2013

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie lych materiałów w całości lub w części bcz zgody firmy NAC jest zabronionc i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone] lub 291

GSM 513 435 881

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

GARDEN SNOW WATER

SPRZET OGRODNICZY

Instrukcja Obsługi

Aerator elektryczny

Model	YT6701
Moc nominalna	1800 W
Silnik	elektryczny
Napięcie	230 V ~ 50 Hz
Prędkość obrotowa	3700 obr/min
Maksymalna szerokość robocza	36 cm
Głegokość robocza	od +5 do -10
Klasa ochrony	II
Stopień ochrony	IPX 4
Gwarantowany poziom mocy akustycznej LWA	102 dB (A)
Waga	18 kg
Rok	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp. 2 o.o. Al. Krakowska 39, 05-090 Raszyn tel. [phone]. fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

2014 wydanie I

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśmienia wątpliwości.

Poziom natężenia dźwięku dla osoby obsługującej urządzenie może przekroczyć 85 dB (A). 7. tego powodu niezbędnie należy dbać o ochronę narządów słuchu. To urządzenie posiada podwójną izolację. Posiada dwie niezależne zapory izolacyjne w celu ochron przed możliwym porażeniem elektrycznym.

Spls treści

Dane Techniczne	1
Spis tręści	2
Piktogramy i oznaczenia sterownicze	3
Tabliczka znamionowa	2
Wprowadzenie	3
Zastosowanie urządzenia	3
W razie wypadku lub awarii	3
Ogólne zasady bezpieczeństwa	3
Specjalne casady bezpieczeństwa	5

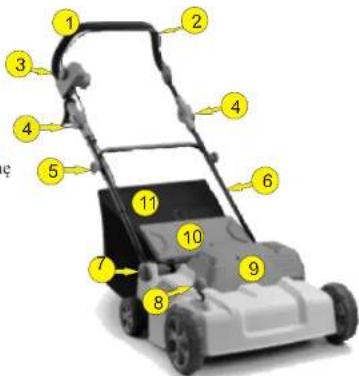

Przygotowanie do pracy	7
Rozpakowywanie	8

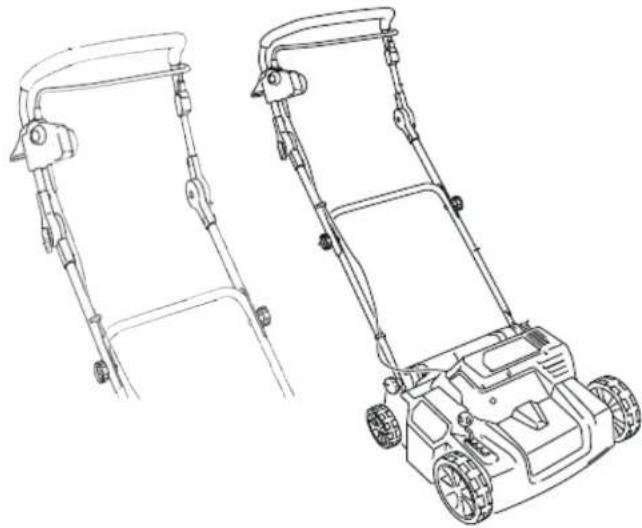

Montowanie uchwyłów	8
Montaż kosza	9

Regulacja wysokości pracy 9

Wymiana elementu nacinającego na grabiący.....10

Praca urządzenia....11

Transport....12

Konserwacja....12

Składowanie 12

Kasacja....13

Ryzyku resztkowe 13

Ocena ryzyka resztkowego....13

Składowanie śmieci i ochrona środowiska....13

Zabezpieczenie przed przeciążeniem....13

Rozwiązywanie problemów....14

Deklaracja CF....15

Kontakt z serwisem....15

Piktogramy ostrzegawcze i oznaczenia sterownicze
Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 2 3 4 5 6 7 8 9 10

1. 1. Zachowakiebezpieczanskielkectoséb postronnych.
      Nie najez/dzać na przewód zasilający. 8. Należy odłączeńć od źródłu zasilania podczas przerw w
2. Uwaga! Niebezpieczeństwo. pracy.
3. Uwaga na odrzucane przedmioty. 9. Nie wyrzuć do śmietnika. Zużyte urządzenie należy
4. Trzymać rece i stopy z dala od wirujących elementów odpowiednio zutvizować.
5. Należy stosować okulary i nauszniki ochronne.
6. Podwójna ochrona elektryczna
7. Należy uważnie przeczytać instrukcję obsługi.

NAC AERATOR ELEKTRYCZNY Model: Y76701 Napole: 230 V / 50 Hz Moc nominalizn: 1800 W Szewkość robozca: 36 cm Gjelbekość robozca: od +5 do -10 mm Waga: 18 kg Rok produktst: 2014 Natur serjyty: 00000001 Producent: NAC sp. r.o.o. Al. Kriszkowska 39, 05-090 Rasyn www.nac.com.pl IPX 4 CE

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czymności obstugowych.

Notatki

Notatki:

WPROWADZENIE

Aby uniknąć niewłaściwcj obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przchowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnicé konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Aerator /wertykulator ogrodowy został zaprojektowany wyłącznie do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h. Przecznaczony jest tylko do pięlcgnacji trawnika. Wyposażony w dwa wymienne wałki - z grubymi ostrzami- wertykulator (zabieg pielęgnacyjny wykonywany na trawnikach polegający na pionowym nacięciu darni co ma na celu częściowe usunięcie próchnicy powierzchniowej i poprawienie warunków dla dopływu powietrza, wody i składników pokarmowych).- z drucikami - aerator (grabienie trawy, delikatne napowietrzanie gleby pod wpływem arcacji masa korzni traw wyraźnic się zwiększa, a darń trawnika wyrównuje się. Systematyczna aeracja przyczynia się do podniesienia średniej temperatury gleby w strefie korzeniowej co zwiększa elastyczność trawika oraz zwiększa zdolność regeneracji). Stosowanie urządzenia z zastosowaniem innym niż opisano w instrukcji może spowodować utratę ochrony gwarancyjnej.

Maszyny nie należy stosować do:

• koszenia trawy
• rozdrabniania gałęzi
• zbierania liści

W razie wypadku lub awarii.

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszyną i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii nalczy zatrzymać /wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

NAJWAŻNIEJSZE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE!

Koniecznie należy zapoznać się ze wszystkimi wskazówkami znajdującymi się poniżej, w celu uniknięcia porażenia prądem, powstania pożaru i/łub powstania uszczerbku na zdrowiu. We wszystkich poniżej wymienionych wskazówkach określenie „urządzenie elektryczne” odnosi się do urządzeń podłączonych do prądu za pomocą przewodu jak i do urządzeń bezprzewodowych zasilanych akumulatorami.

1) MIEJSCE PRACY

Miejsce pracy utrzymywać w czystości, nie pozostawiające śmieci. Na obszarze zanieczyszczonym i zaciemnionym częściej dochodzi do wypadków.

Nic używać urządzeń elektrycznych w miejscach, w których znajdują się materiały łatwopalne i wybuchowe takie jak łatwopalne ciecze, gazy i kurz. Od urządzeń elektrycznych powstają iskry, które mogą spowodować wybuch pożaru z unoszącego się kurzu lub oparów.

Podczas pracy urządzenia elektrycznego dzieci i osoby obserwujące powinny znajdować się w bezpiecznej odległości. Roztargnienie może przyczynić się do powstania wypadku.

2) BEZPIECZEŃSTWO PRZY PRACY Z PRADEM ELEKTRYCZNYM

Wtyczki urządzeń elektrycznych służą do uruchomiania urządzeń elektrycznych. Nigdy nie wolno ich przerabiać. Nie należy używać zwykłych wtyczek zasilających do uziemionych urządzeń elektrycznych. Oryginalne wtyczki i odpowiednio dobrane gniazda wtykowe zmniejszaja ryzyko porażenia prądem.

Nalczy unikać kontaktu obudowy urządzenia z powierzchniami uziemionymi takimi jak przewody, grzejniki, kuchnie i lodówki.

Nie należy wystawiać urządzeń elektrycznych na deszez i należy chronić je przed wilgocią. Woda przenikająca do urządzeń elektrycznych zwiększa ryzyko porażenia prądem.

Nic napinać kabla zasilającego. Nigdy nie podnosić urządzenia za kabel, nie ciągnąć kabla ani nic odłącza go od urządzenia. Kabel trzymać w bczpicznej odległości od gorących urządzeń i przedmiotów, oleju, ostrych krawędzi i części ruchomych. Zniszczyony lub splątany kabel zwiększa ryzyko porażenia prądem.

Podczas pracy urządzenia na zewnątrz należy używać kabla rozwijającego się i odpowiedniego do warunków panujących na zewnątrz. Użycie odpowiedniego kabla zmniejsza ryzyko porażenia prądem. Zalecany giętki kabel trzyżyłowy o przekroju co najmniej 2,5 mm2 i długości maksymalnej do 50 m.

3) BEZPIECZENSTWO OSOBISTE

Podeczas pracy z urządzeniem należy wykazać przez cały czas czujność. Należy uważnie obscrwować to, co się robi i być tego świadomym. Nie obsługiwać urządzenia w przypadku, gdy się jest zmęczonym lub pod wpływem narkotyków, alkoholu lub silnych lekarstw. Moment nieuwagi podczas obsługi urządzenia może skończyć się poważnym uszczerbkiem na zdrowiu.

Używać tylko narzędzi zwiększających bezpieczeństwo i higienę pracy. Zawsze nosić okulary ochronne. Narzędzia zwiększające bezpieczeństwo i higienę pracy, takie jak maska od kurzu, antypoślizgowe obuwic, kask lub ochraniacze słuchu używane w stosownych warunkach zmniejszają ryzyko okaleczeń.

Unikać przypadkowego uruchomienia urządzenia. Upewnić się, czy włącznik jest wyłączony podczas podłączania kabla. Włączanie włącznika urządzenia elektrycznego rękoma lub podłączanie kabla w przypadku, gdy włącznik jest włączony, może spowodować wypadek.

Usunąć klucz przed włączeniem urządzenia. Klucz regulacyjny lub klucz nasadkowy pozostawione w urządzeniu i stykające się z częściami ruchomymi urządzenia elektrycznego

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryczna do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika urządzenia.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Naprawa usterki
Urządzenie nie włącza się	Brak napięcia sicciowego	Sprawdzić gniazdko, kabel, sznur, wtyczkę bezpiccznik, a w razic potrzeby wezwać elektryka
	Defekt włącznika On/Off	Naprawić w punkcie serwisowym
	Zużycie szczotek węelowych
	Defekt silnika
Urządzenie pracuje z przerwami	Zniszczony kabel zasilający	Sprawdzić kabel, jeżeli trzeba – wymienić go
	Brak stykania wewnątrz urządzenia	Naprawić w punkcie serwisowym
	Uszkodzenie włącznika On/Off

, pracować.
Śprawdzać regularnic, czy kosz na zgrabioną trawę nie posiada uszkodzeń.
Dla bezpieczeństwa wymieniać zużyte i zniszczone części urządzenia.
Jeżeli urządzenie uległo uszkodzeniu, przed podjęciem ponownej pracy należy je naprawić.
Większość wypadków jest spowodowana nieodpowiednią konserwacją urządzenia
elektryeznego.
Wszelkie inne czynności powinny być wykonywane przez pracowników Autoryzowanego Serwisu Autoryzowanego.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowcmu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci
używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabczpiczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

mogą spowodować okaleczenia.

Nie przeciązać się. Podczas pracy z urządzeniem należy odpowiednio stawiać kroki i utrzymywać równowagę przez cały czas. To umożliwia lepszą kontrolę urządzenia w niespodziewanych sytuacjach.

Ubierać się odpowiednio. Nie nosić luźnego ubrania ani żadnej bizuterii. Włosy, ubranie i rękawiczki trzymać w bezpiecznej odległości od ruchomych części urządzenia. Luźne części ubioru, bizuteria i długie włosy mogą zostać wciągnięte przez wirujące części urządzenia.

4) POSŁUGIWANIE SIĘ URZĄDZENIEM ELEKTRYCZNYM I JEGO KONSERWACJA

Nie przeciązać urządzenia. Do uruchomicnia używać tylko odpowiednich urządzeń zasilających. Odpowiednie urządzenia zasilające umożliwiają lepszą i bezpieczniejszą pracę w takim stopniu, w jakim zostało ono zaprojektowane.

W celu zabezpieczenia przed przeciążeniem i zniszczeniem urządzenia instalacja elektryczna powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową.

Nie używać urządzenia elektrycznego w przypadku, gdy włącznik nie włącza się i nie wyłącza. Każde urządzenie elektryczne, którego nie można włączyć i wyłączyć jest urządzniem niebezpieczeństym i należy je naprawić w Autoryzowanym Punkcie Serwisowym Przed dokonaniem jakichkolwiek ustawień, wymianą części lub podczas usterki urządzenia elektrycznego należy odlączyć wytczkę od zasilania. Takie działanie zapobiegawcze zmniejsza ryzyko uruchomicnia urządzenia elektrycznego i powstania wypadków podczas jego pracy. Urządzenie elektryczne, które nie jest używane, należy przechowywać poza zasięciem dzieci i nie dopuszczać osób do pracy z urządzeniem, jeśli nie zapoznały się one z instrukcją obsługi. Urządzenia elektryczne, które znajdują się w rękach takich osób, stanowią istotne zagrożenia. Konserwacja urządzenia elektrycznego. Należy sprawdzić ewentualnie obluzowanie się i wzajemne połączenie ruchomych części, przerwy między częściami i inne warunki, które mogą mieć wpływ na działanie urządzenia elektrycznego. Jeżeli urządzenie uległo uszkodzeniu, przed podjęciem ponownej pracy należy je naprawić. Większość wypadków jest spowodowana nicodpowiednią konserwacja urządzenia elektrycznego.

Części tnące muszą być ostre i czyste. Odpowiednie ostrzenie części tnących ostrzałką sprawia, że łatwiej jest zamocować ostrza, a poza tym łatwiej są one pod kontrolą.

Używać urządzenie elektryczne, jego akcesoria oraz części składowe zgodnie z instrukcją ich przeznaczenia i w sposób odpowiedni dla danego typu urządzenia elektrycznego, biorąc jednocześnie pod uwagę warunki pracy i pracę jaka ma zostać wykonana. Użycie urządzenia elektrycznego w sposób niezgodny z jego przeznaczeniem może spowodować nieprzewidziane skutki.

Urządzenie elektryczne musi być serwisowane tylko przez wykwalifikowane osoby, używające oryginalnych części zamicnnych. Tylko takie serwisowanie zapewni bezpieczeństwo pracy urządzenia elektrycznego.

SPECJALNE ZASADY BEZPIECZEŃSTWA

Należy dokładnie zapoznać się z instrukcją obsługi urządzenia. Koniecznie należy zaznajomić się ze sposobami kontroli urządzenia elektrycznego, jak również z prawidłowym jego użytkowaniem, zgodnie z jego przecznaczeniem.

Nigdy nie wolno dopuszezać dzieci do obsługi urządzenia.
Nigdy nie pozwalać na pracę z urządzeniem osobom, które nie zapoznały się z instrukeją obsługi urządzenia.
, Nigdy nie obsługiwać urządzenia, gdy w pobliżu znajdują się dzieci lub zwierzęta.
Osoba pracująca z urządzeniem lub jego użytkownik jest odpowiedzialny za wypadki lub zagrożenia powstałe w stosunku do innych osób, jak również należących do nich przedmiotów.
Podczas pracy z urządzeniem należy zakładać odpowiednie obuwie i długie spodnie. Nie wolno obsługiwać urządzenia bez obuwia lub w sandałach.

Przed przystąpieniem do pracy z urządzeniem należy zawsze przejrzeć obszar, na którym ma być ono użyte i usunąć wszystkie kamienie, patyki, kable, kości i inne większe elementy.

Przed użyciem należy naocznie sprawdzić, czy wszystkie części ruchome i części tnące nie są zniszczone lub uszkodzone. Należy wymicnić zniszczone lub uszkodzone części w urządzeniu, aby mogło funkejonować w sposób prawidłowy.

Nalczy pracować z urządzeniem tylko przy świctle dziennym lub dobrym sztucznym oświetleniu. Unikać pracy urządzenia na mokrej trawie. Pracować tylko w warunkach opisanych w instrukcji. Należy wcześniej upewnić się, czy nie będziemy pracować na wzniesieniach. Należy iść, nigdy nie należy biec. Pracować trzeba zawsze na ukos wzniesienia, nigdy do góry i na dół.

Zachować szczególnie ostrożność podczas zmiany kierunku pracy urządzenia lub ciągnięcia go w swoim kierunku.

Nie pracować z urządzeniem na szczególnie stromych wzniesieniach.

Zachować szczególną ostrożność podczas zmiany kierunku pracy urządzenia lub ciągnięcia go w swoim kierunku.

Należy unieruchomić części ruchome w przypadku, gdy urządzenie będzie przechylone w celach transportowych. Nie posługiwać się elementami tnącymi, gdy powierzchnia przeznaczona do pracy jest inna niż trawa i podczas przenoszenia urządzenia z miejsca lub na mijcse pracy.

Nigdy nie wolno pracować z urządzeniem z uszkodzoną obudową, lub bez bezpiecznego planu pracy, na przykład ucz pojemnika na skoszoną trawc, który powinien znajdować się na swoim miejscu.

Należy włączyć silnik zgodnie z instrukcją obsługi i trzymać nogi z dala od części ruchomych urządzenia.

Nie przechylac urządzenia podczas pracy silnika. Należy się upewnić, czy urządzenia nie należy przechylić przy uruchomieniu. W takim przypadku nie przechylac urządzenia bardziej niż to jest konieczne i podnieść tylko tę część, która znajduje się z dala od operatora.

Nie zbliżać rąk i stóp do części obrotowych urządzenia. Nigdy nie podnosić i nie przenosić urządzenia w momencie pracy silnika.

„Obsługa i konserwacja”

UWAGA:

W celu uzyskania najlepszych rezultatów podczas grabienia trawnika lub trawy nalczy unikać grabienia mokrej trawy.
Podczas grabienia przy krawężniku trawnika należy szczególnie uważać, przechodzące przez krawężnik wyłączyć urządzenie.
W celu przedłużenia żywotności urządzenia należy przed przystąpieniem do pracy oczyścić trawnik z luźnych odpadów i kamieni.

Wskazówki

Nie należy używać urządzenia, gdy trawa jest zbyt długa. Zaleca się używać kosiarkę, gdy trawa jest wyższa niż 75 mm (3 cale).
Nie używać urządzenia w warunkach wilgotnych lub zawilgoconych.
Aby uzyskać najlepsze rezultaty grabienia należy używać urządzenie regularnie. Zalcca się, aby urządzenie używać od początku aż do końca sezonu koszenia, aby trawnik wyglądał ładnie. Państwa wertykulator powinien być również gruntownie czyszczony po każdym
, sczonie w celu usunięcia zanieczyszećen, które mogą pozostać po pracy.
Najpierw należy zagarniać w jednym kierunku, a następnie przy kolejnym grabieniu zmienić kierunek grabienia na kąt prosty.

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze odłączyć ją od gniazdka sieciowego.
Nigdy nie podnosić urządzenia za kabel.
Należy unieruchomić części ruchome w przypadku, gdy urządzenie będzie przechylone w celach transportowych. Nie posługiwać się elementami tnącymi, podczas przenoszenia urządzenia z miejsca lub na miejsce pracy.

KONSERWACJA

Urządzenie należy przechowywać oczyszczone i wolne od zanieczyszczeń, a w szczególności zadbać o czystość otworu od silnika, znajdującego się na bocznej stronie obudowy.
Regularnie sprawdzać wszystkie elektryczne kable, zwracające szczególnie uwagę na ich zużycie, pęknięcia i inne uszkodzenia.
Pod koniec sezonu grabienia zaleca się gruntowne usunięcie trawy z urządzenia przy pomocy tępej skrobaczki.
Czyścić wszystkie plastykowe elementy wilgotną ściereczką, a wszystkie metalowe elementy miękką i suchą szmatką.
Nie używać rozpuszczalników i środków czyszczących, które mogą spowodować uszkodzenia plastykowych elementów w Państwa urządzeniu.
Nalczy utrzymywać nakrętki i śruby w takim stanic, aby urządzenie mogło bezpiecznie

OSTRZEŻENIE:

korzenie chwastów lub usunąć mchy. Przy ustawieniu (3) Państwa trawnik zostanie lekko podcięty, a ustawienie (4) powinno się używać, jeśli chcemy podciąć głębiej trawę (załecane przed początkiem wegetacji roślin i zaraz po zakończeniu szconu koszenia trawy – przed wystąpieniem przymrozków)

PRACA URZĄDZENIA URUCHOMIENIE

Aby uruchomić urządzenie należy wcisnąć włącznik 1 i dociskając dźwignię 2 włącznika do rękojeści urządzenia.

Wyłączenie urządzenia polega na puszczeniu dźwigni 2

1 - Rękojeść
2 - Dzwignia włącznika w pozycji włączona
3 - Dzwignia włacznika w pozycji wyłączona
4 - Zabezpieczenie włącznika

1 2 3 4 Zdecie pogladow

PODSTAWY WŁAŚCIWEJ OBSŁUGI

W celu właściwej pielęgnacji trawnika należy go napowictrzać raz w miesiącu w okresie letnim. Trawnik będzie czerpał korzyści z energicznego grabienia trawy tylko wtedy, gdy zostaną usunięte martwe cząstki, mech i chwasty, które powodują zniekształcenie trawy. Pozostawianie martwej trawy prowadzi do powstania gąszczu wchłaniającego wodę, który nie pozwala na przedostanie się wody do gruntu, a jednocześnie pozostając nasączony wodą może przyczynić się do powstania chorób trawy i nie pozwala zdrowej trawie ukorzenić się.

Położyć zwój kabla zasilającego na trawie w pobliżu miejsca uruchomienia urządzenia. Trzymać uchwyt obydwoma rękoma i jednocześnie trzymać górną część kabla w ręku, który nie uruchamia urządzenia.

Ostrzeżenie: Nie należy próbować obsługi urządzenia jedną ręką – należy nim kierować korzystając z obu rąk.

Przechodząc do pracy w obszarze grabienia z pozycji 1 w kierunku 2, osiągając pozycje 2, wyłączyć urządzenie i przejść w kierunku pozycji 3. Kontynuować aż do końca obszaru grabienia, wyłączyć urządzenie i przejść w kierunku pozycji 4. Kontynuować w ten sam sposób jak to pokazano na wykresie znajdującym się po lewej ręce, pracując z dala od kabla. Nie należy wzorować się na wykresie pokazanym na wykresie po prawej ręce, pracując w kierunku kabla. Taki sposób pracy jest bardzo niebezpieczny. Po zakończeniu pracy, zanim odstawimy urządzenie, zalca się oczyszczenie urządzenia ze wszystkich odpadów. Należy zapoznać się z rozdziałem

Wyciągnąć wtyczkę z kontaktu:

Zawsze, gdy zostawia się urządzenie bez nadzoru.
Przed czyszczeniem obudowy.
Po zetknięciu się z obcym przedmiotem. Należy dokładnie przejrzeć urządzenie odnośnie powstania ewentualnych szkód i zreperować wadliwe części składowe, jeśli jest to konieczne.
Jeśli urządzenie podczas uruchamiania zachowuje się nieprawidłowo, należy natychmiast je sprawdzić.

PRZYGOTOWANIE DO PRACY

1. Rękojeść
2. Dzwignia włącznika
3. Blokada zabezpieczająca
4. Zaciski kierownicy umożliwiające zmianę położenia wysokości rękojeści
5. Sruby montażowe z nakrętkami
6. Dolny pasek kierownicy
7. Śruby montażowe dolnego paska kierownicy
8. Dzwignia regulacji wysokości
9. Silnik
10. Tylna osłona
11. Kosz

Wertykulator / aerator ogrodowy został zaprojektowany wyłącznie do użytku prywatnego. Przeznaczony jest tylko do pielęgnacji trawnika. Wyposażony jest w jeden walek spełniający funkcje aeratowa i wertykulatota z grubymi ostrzami wertykulator (zabieg pielęgnacyjny wykonowywanych na trawnikach ozdobnych i sportowych, polegający na pionowym nacięciu darni co ma nacelu częściowe usunięcie próchnicy powierzchniowej, stwożenie lepszech warunków dla dopływu powietrza wody i składników pokarmowych), i z drucikami - aerator (napowietrzanie gleby zabieg ma na celu zwiększenie masy korzeni trawy, wynikiem tego zabiegu jest obniżenie strat nadmiernego wyparowywania wody, efektywniejszego działania nawozów, podniesienie średniej temperatury gleby w strefie korzeniowej i zwiększenie elastyczności trawnika).

Stosowanie urządzenia z zastosowaniem innym niż opisano w instrukcji może spowodować utratę ochrony gwarancyjnej.

Proszę dokładnie zapoznać się z działem “Regulacja wysokości pracy”. Pozwoli uniknąć nieprawidłowej eksploatacji i zniszczenia elementów urządzenia.

ROZPAKOWYWANIE

Urządzenie jest wyposażone w następujące elementy:

1. Pokrętła
2. Šruby
3. Kosz

MONTOWANIE UCHWYTÓW

Ustawić urządzenie w pozycji pracy, na powierzchni poziomej.

Zdjęcia pokazują prawidłowo zmontowane urządzenie.

Otworzyć tyl urządzenia tak jak pokazano

Następnie zawiesić krawędź kosza na hakach obudowy urządzenia (jest to pokazane na Zdjęciu).

W tym urządzeniu istnieje możliwość regulacji wysokości pracy na czterech poziomach: Te ustawienia mogą być zmieniane przy użyciu regulatora wysokości umieszczonego na obudowie urządzenia.

Najpierw pociągnąć do siebie drążek ustawienia, wyregulować i następnie puścić go, w odpowiednim położeni ( Zdjęcia ).

UWAGA: Ustawienie (1). To ustawienie należy używać w przypadku, gdy chcemy zagrabić trawnik.

Ustawicnic (+5) To ustawicnic pozwala na lekkie grabienie i zgarnianie trawy.

Element nacinający może być również użyty w tym ustawieniu do „podnoszenia” zdeplanej trawy i kamieni (pełzające łodygi traw i chwastów takich jak

koniczyna) w tym celu, aby można je było

kosić. Ustawienie urządzenia w pozycji zgarniania/lekkiego jest idealne dla opadłych liści i zbierania trawy, jaka pozostała na trawniku po koszeniu. W przypadku, gdy kosz przymocowany jest na stałe.

Ustawienie (2) To ustawienie powinno się używać w przypadku, gdy życzymy sobie, aby nasz trawnik został umiarkowanie zgrabiony. To ustawienie jest odpowiednie dla większości trawników.UWAGA: Ustawienie (-5) i (-10).

Tego ustawienie powinno się używać w przypadku, gdy chcemy podciąć trawnik, nacinając
