INSTRUKCJA OBSŁUGI GM A51 Yard Force

Instrukcja oryginalna

Zachować wszystkie ostrzeżenia i instrukcje do wykorzystania w

przyszłości.

[phone]

[e-mail]

Przeczytaj uważnie niniejszą instrukcję przed montażem i obsługą kosiarki spalinowej. Przechowuj niniejszą instrukcję w bezpiecznym miejscu i niej ją w gotowości do wykorzystania w przyszłości.

K

GM A51 Oryginalna instrukcja obsługi

SPIS TREŚCI

Zastosowanie zgodnie z przeznaczeniem 08

Ogólne ostrzeżenia dotyczące bezpieczeństwa 08

Ostrzeżenia dotyczące bezpieczeństwa produktu 10

Symbole 15

Dane techniczne 18

Opis produktu 19

Instalacja 20

Obstuga 21

Konserwacja i przechowywanie 25

Rozwiązywanie problemów 29

Deklaracja zgodności 30

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

Ta maszyna jest przeznaczona wyłącznie do koszenia przydomowych trawnków. Ta maszyna nie nadaje się do użytku komercyjnego. Użycie komercyjne spowoduje utratę gwarancji produktu. Każde użycie inne niż przedstawione w niniejszej instrukcji może spowodować uszkodzenie maszyny i grozi poważnymi obrażeniami użytkownika. Maszyna jest przeznaczona do użytku przez osoby dorosłe. Dzieci lub inne osoby nie znajdujące instrukcji obsługi nie mogą korzystać z maszyny. Operator lub użytkownik jest odpowiedzialny za wszelkie wypadki lub uszkodzenia Innych osób lub ich mienia.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

OSTRZEŻENIE! Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa wyróżnione symbolem.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

Przed przystąpieniem do montażu, konserwacji lub obsługi maszyny należy upewnić się, że osoby zamierzające obsługiwać maszynę zapoznały się z treścią niniejszej instrukcji.

Zmontuj maszynę zgodnie z opisem w niniejszej instrukcji. Nieprzestrzeganie tego ostrzeżenia może prowadzić do poważnych obrażeń, śmierci lub uszkodzenia maszyny.

Zawsze zachowaj ostrożność przy usuwaniu opakowania, aby zapobiec urazowi lub uszkodzeniu urządzenia.

WAŻNE! Przed złożeniem maszyny sprawdź, czy wszystkie części wskazane w instrukcji znajdują się w

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

pudełku. Sprawdź wszystkie części pod kątem śladów uszkodzeń. Nie montuj maszyny, jeśli zauważysz jakiekolwiek uszkodzone elementy.

1. Zachowaj tę instrukcję obsługi i konserwacji w bezpiecznym miejscu, aby móc z niej skorzystać w późniejszym czasie.
2. Przeczytaj uważnie instrukcję. Zapoznać się z elementami sterującymi i prawidłowym użytkowaniem urządzenia.
3. Nigdy nie pozwalaj dzieciom lub osobom nieznającym tych instrukcji na używanie kosiarki. Lokalne przepisy mogą ograniczać wiek operatora.
4. Nigdy nie kosić, gdy w pobliżu znajdują się ludzie, zwłaszcza dzieci lub zwierzęta domowe. Należy pamiętać, że operator lub użytkownik jest odpowiedzialny za wypadki, którym ulegną inne osoby lub ich mienie.
5. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub braku doświadczenia i wiedzy, chyba że otrzymały one nadzór lub instrukcje dotyczące użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo.
6. Nigdy nie należy dotykać obracającego się ostrza.
7. Operator lub użytkownik jest odpowiedzialny za wypadki lub uszkodzenia innych osób lub ich mienia.
8. Zwróć uwagę, bądź świadomy tego co robisz i zachowaj najwyższą ostrożność podczas pracy. Nie używaj urządzenia, jeśli jesteś zmęczony, chory lub

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA O

jesteś pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas korzystania z urządzenia może spowodować poważne obrażenia.

Bezpieczeństwo osobiste

Podczas koszenia należy zawsze nosić solidne obuwie i długie spodnie. Nie należy obsługiwać urządzenia boso lub w sandałach z odkrytymi palcami.

1. Dokładnie sprawdź obszar, na którym ma być używany sprzęt i usuń wszystkie przedmioty, które mogą zostać wyrzucone przez maszynę.
2. Benzyna jest wysoce łatwopalna; przechowuj paliwo w pojemnikach przeznaczonych specjalnie do tego celu.

a) Tankuj tylko na zewnątrz i nie pal podczas tankowania.
b) Zatankuj paliwo przed uruchomieniem silnika. Nigdy nie zdejmuj korka zbiornika paliwa ani nie dolewaj benzyny, gdy silnik pracuje lub gdy jest gorący.
c) W przypadku rozlania benzyny nie próbuj uruchamiać silnika i odsuń maszynę od miejsca rozlania oraz unikaj tworzenia jakichkolwiek źródeł zapłonu do czasu rozproszenia się oparów benzyny.
d) Założyć bezpiecznie wszystkie korki zbiornika paliwa i pojemników.

1. Wymienić uszkodzone tłumiki.
2. Przed użyciem sprawdzić wzrokowo, czy ostrze, śruby ostrza i zespół tnący nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone ostrza i śruby w zestawach, aby zachować równowagę.

OTYCZĄCE BEZPIECZEŃSTWA PRODUKTU

1. Używaj tylko części zamiennych i akcesoriów dostarczonych i zalecanych przez producenta. Użycie części innych producentów może spowodować obrażenia i będzie skutkowało natychmiastowym unieważnieniem gwarancji.

Bezpieczeństwo eksploatacji

1. Nie uruchamiaj silnika w zamkniętej przestrzeni, w której mogą gromadzić się niebezpieczne opary tlenku węgla.
2. Kosić tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
3. W miarę możliwości unikać obsługi urządzenia na mokrej trawie.
4. Na zboczach zawsze upewnij się, że możesz zachować równowagę i właściwe oparcie dla stóp.
5. Należy chodzić, a nie biegać.
6. Kosić w poprzek zbocza, nigdy w góre i w dół.
7. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy na zboczach.
8. Nie koś zbyt stromych zboczy.
9. Zachowaj szczególną ostrożność podczas cofania lub przyciągania kosiarki do siebie.
10. Zatrzymaj ostrze, jeśli kosiarka musi być przechylona do transportu, podczas przekraczania powierzchni innych niż trawa oraz podczas transportu kosiarki do i z obszaru, który ma być koszony.
11. Nigdy nie używaj kosiarki z uszkodzonymi osłonami lub bez zamontowanych urządzeń zabezpieczających, na przykład deflektorów i/lub koszy na trawę.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PRODUKTU

1. Nie przeciążaj maszyny i nie próbuj zmieniać ustawień regulatora kosiarki.
2. Silnik należy uruchamiać ostrożnie, zgodnie z instrukcją i ze stopami znajdującymi się daleko od ostrza.
3. Nie przechylaj kosiarki podczas uruchamiania silnika.
4. Nie wkładaj rąk ani stóp w pobliżu lub pod obracające się części. Trzymaj się zawsze z dala od otworu wylotowego.
5. Nigdy nie podnos ani nie przenos kosiarki, gdy silnik jest uruchomiony.
6. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, upewniając się, że wszystkie ruchome części całkowicie się zatrzymały:
   a) Przed usuwaniem zatorów lub odblokowaniem zsypu.
   b) Przed sprawdzeniem, czyszczeniem lub pracą przy kosiarce.
7. Po uderzeniu w ciało obce należy sprawdzić kosiarkę pod kątem uszkodzeń i dokonać napraw przed ponownym uruchomieniem i eksploatacją kosiarki.
8. Jeśli kosiarka zacznie nienormalnie wibrować, sprawdź natychmiast.
9. Zatrzymaj silnik i odłącz przewód świecy zapłonowej, a przed tankowaniem upewnij się, że wszystkie ruchome części całkowicie się zatrzymały.
10. Używanie maszyn do zastosowań niezgodnych z przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PRODUKTU

1. Nie pracuj z urządzeniem, jeśli istnieje ryzyko wyładowań atmosferycznych.

Konserwacja i przechowywanie

1. Utrzymuj wszystkie nakrętki, śruby i wkręty mocno dokręcone, aby mieć pewność, że sprzęt jest w bezpiecznym stanie roboczym.
2. Nigdy nie przechowuj sprzętu z benzyną w zbiorniku wewnątrz budynku, gdzie opary mogą dotrzeć do otwartego płomienia lub iskry.
3. Pozwól, aby silnik ostygł przed przechowywaniem w jakimkolwiek pomieszczeniu zamkniętym.
4. Aby zmniejszyć ryzyko pożaru, utrzymuj silnik, tłumik i miejsce przechowywania benzyny wolne od trawy, liści lub nadmiernego tłuszczu.
5. Sprawdzaj często kosz na trawę pod kątem zużycia lub pogorszenia jakości.
6. Dla bezpieczeństwa zawsze wymieniaj zużyte lub uszkodzone części.
7. Jeśli konieczne jest opróżnienie zbiornika paliwa, należy to zrobić na zewnątrz.
8. Obchodź się ze swoim sprzętem z należytą ostrożnością. Utrzymuj narzędzia ostre i czyste, aby zapewnić bezpieczne i wydajne warunki pracy. Upewnij się, że przestrzegasz wskazówek dotyczących konserwacji zawartych w niniejszej instrukcji.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA PRODUKTU

1. Nie próbuj naprawiać sprzętu samodzielnie, chyba że jesteś do tego przeszkolony. Wszelkie prace nie wyszczególnione w niniejszej instrukcji mogą być wykonywane wyłącznie przez centra obsługi klienta autoryzowane przez Yard Force.
2. Przechowuj urządzenie w suchym miejscu i poza zasięgiem dzieci. Maszyny są niebezpieczne, jeśli są używane przez niedoświadczone osoby.

SYMBOLE

Symbole bezpieczeństwa

Celem symboli bezpieczeństwa jest zwrócenie Państwa uwagi na ewentualne zagrożenia. Symbole bezpieczeństwa i ich objaśnienia zasługują na uwagę i pełne zrozumienie. Ostrzeżenia zawarte w symbolach nie eliminują same w sobie żadnego zagrożenia. Podane w nich instrukcje i ostrzeżenia nie zastępują właściwych środków zapobiegania wypadkom.

OSTRZEŻENIE: Przed użyciem tego narzędzia należy przeczytać i zrozumieć wszystkie instrukcje bezpieczeństwa zawarte w niniejszej instrukcji obsługi, w tym wszystkie symbole ostrzegawcze, takie jak "NIEBEZPIECZEŃSTWO", "OSTRZEŻENIE" i "PRZESTROGA". Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia ciała.

SYMBOLE OSTRZEGAWCZE BEZPIECZEŃSTWA:

Oznaczają NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub PRZESTROGĘ. Mogą być stosowane w połączeniu z innymi symbolami lub piktogramami.

Znaczenia symboli

Na tej stronie przedstawiono i opisano symbole bezpieczeństwa, które mogą pojawić się na tym produkcie. Przed przystąpieniem do montażu i obsługi należy przeczytać, w pełni zrozumieć i przestrzegać wszystkich instrukcji znajdujących się na urządzeniu.

SYMBOLE SYMBOLE

Przed użyciem tej maszyny należy dokładnie przeczytać wszystkie instrukcje bezpieczeństwa i obsługi. Przed rozpoczęciem pracy należy zapoznać się z instrukcją obsługi.

Trzymać z dala osoby postronne - zwłaszcza dzieci i zwierzęta domowe.

Uwaga na ostre elementy - przed konserwacją wyjąć przewód świecy zapłonowej

Nie zbliżać do otwartego ognia.

Dodać olej silnikowy.

Tankować tylko benzynę bezołowiową.

Gorące powierzchnie powodują oparzenia rąk!

Ostrzeżenie!!! Spaliny kosiarki zawierają substancje toksyczne. Nie uruchamiaj silnika w zamkniętych lub słabo wentylowanych pomieszczeniach.

Ostrze obraca się jeszcze przez pewien czas po wyłączeniu maszyny. Nie należy dotykać ostrza, dopóki wszystkie elementy maszyny nie zatrzymają się całkowicie.

Produkt jest zgodny z obowiązującymi dyrektywami europejskimi, wykonano metodę oceny zgodności dla tych dyrektyw.

Dane dotyczące poziomu hałasu (96 dB), zgodnie z dyrektywą 2000/14/WE.

Symbol WEEE. Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Należy poddać je recyklingowi, w miejscach do tego wyznaczonych. W celu uzyskania informacji na temat recyklingu należy skontaktować się z władzami lokalnymi lub lokalnym sklepem.

DANE TECHNICZNE

Model		GM A51
Typ silnika		NP170
Pojemność silnika		171 cm ^2
Moc silnika		2.7 kW
Maks. prędkość obrotowa silnika		2900 obr/min
Szerokość koszenia		51 cm
Pojemność worka na trawę		65 l
Pojemność zbiornika paliwa		0.91 l
Pojemność zbiornika oleju		0.4 l
Zmierzony poziom mocy akustycznej		95.2 dB(A)
Gwarantowany poziom mocy akustycznej		96 dB(A)
Poziom drgań		5.82 m/s ^2 k=1.5m/s ^2
Typ świecy		TORCH or LG/ F5RTC or F6RTC
Waga netto		33.5 kg

OSTRZEŻENIE: W zależności od sposobu użytkowania produktu, wartości wibracji mogą różnić się od deklarowanych! Zastosuj odpowiednie środki, aby chronić się przed narażeniem na wibracje. Weź pod uwagę cały proces pracy, w tym czas, kiedy produkt pracuje bez obciążenia lub jest wyłączony. Właściwe środki obejmują m.in. regularną konserwację i pielęgnację produktu i jego osprzętu, utrzymywanie ciępłych rąk, regularne przerwy i właściwe planowanie procesów pracy.

OPIS PRODUKTU

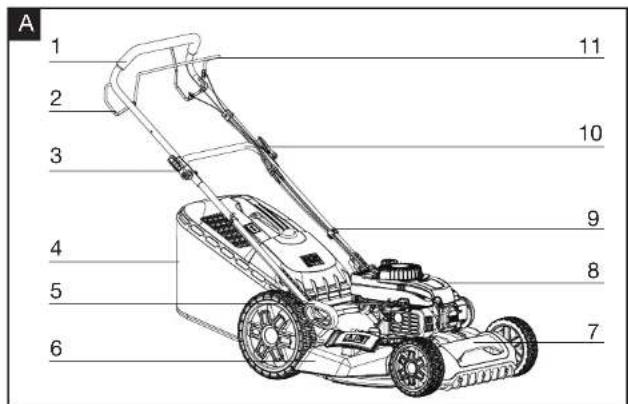

Opis części (Rys. A)

1. Uchwyt górny
2. Dźwignia włącznika samobieżnego
3. Dźwignia szybkiego zwolnienia
4. Kosz do zbierania trawy
5. Uchwyt do regulacji wysokości koszenia
6. Wyrzut boczny
7. Przedni uchwyt do przenoszenia
8. Silnik
9. Klips na linkę
10. Uchwyt dolny
11. Dźwignia Stop/Start

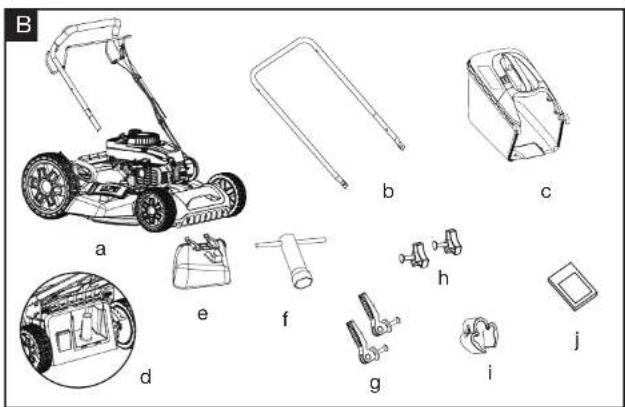

Zawartość opakowania (Rys. B)

Ostrożnie wyjmij urządzenie z opakowania i upewnij się, że wszystkie poniższe części są obecne:

a. Główny agregat koszący
b. Uchwyt dolny
c. Kosz do zbierania trawy
d. Zaślepka do mulczowania
e. Wyrzut boczny
f. Klucz do świec zapłonowych
g. Dźwignia szybkiego zwalniania
h. Pokrętło mocujące
i. Klips do kabla
j. Instrukcja obsługi

OSTRZEŻENIE: Jeśli jakiekolwiek części są uszkodzone lub ich brakuje, nie należy obsługiwać tego narzędzia do momentu wymiany tych części. Nieprzestrzeganie tego ostrzeżenia może spowodować poważne obrażenia ciała.

UWAGA: Zawsze poddawaj opakowanie recyklingowi zgodnie z lokalnymi wytycznymi dotyczącymi recyklingu.

INSTALACJA

OSTRZEŻENIE: Zawsze zachowaj ostrożność podczas wyjmowania opakowania, aby zapolec urazowi lub uszkodzeniu kosliarki. Ten przedmiot wymaga dwóch osób, aby wyjąć go z opakowania. Upewnii się, że masz wystarczającą przestrzeń do odłożenia kosliarki. Zachowaj ostrożność podczas wyjmowania kosliarki z opakowania. Zachowaj proste plicity i nogi ugięte w kolanach. Zawsze poddawaj opakowanie recyklingowi zgodnie z lokalnymi programami recyklingu.

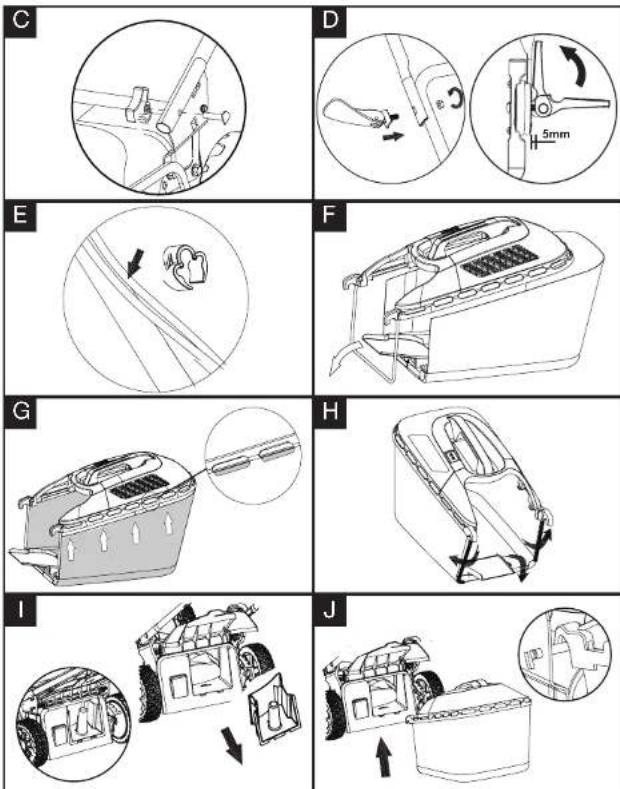

Montaż uchwytu dolnego (Rys. C)

1. Usuń opakowanie z uchwytu. Ustaw regulację wysokości w najniższym położeniu i wyrównaj dolny uchwyt z otworami w pokładzie. Upewnij się, że otwory w dolnym uchwycie sa wyrównane z otworami we wsporniku.
2. Zamocuj mocno dolny uchwyt na pokładzie za pomocą pokrętła mocującego.

Montaż uchwytu górnego (Rys. D)

Podnieś górny uchwyt i zablokuj go w miejscu za pomocą 2 dźwigni szybkiego dostępu. Upewnij się, że dolny i górny uchwyt są mocno połączone.

Montaż zacisków kablowych (Rys. E)

Upewnij się, że dostarczone zaciski kablowe są używane do mocowania kabla do dolnego uchwytu.

Montaż kosza na trawę

1. Podnieść pokrywę kosza na trawę, przełoż płytę prowadzącą trawę przez metalową ramę. (Rys. F)
2. Zamontuj kosz na trawę na pokrywie, wkładając wszystkie gumowe paski w rowek. (Rys. G)
3. Przymocować worek na trawę do ramy poprzez zamocowanie wszystkich plastikowych zaczepów. (Rys. H)

OBSŁUGA

Ustawienie wysokości cięcia (Rys. N)

OSTRZEŻENIE!Ostrze może spowodować poważne obrażenia. Przed regulacją wysokości kosiarki zatrzymaj silnik i poczekaj, aż ostrze kosiarki całkowicie się zatrzyma.

1. Pociągnij dźwignię na zewnątrz koła, a następnie przesuń ją do przodu lub do tyłu, aby dostosować wysokość cięcia.
2. Przesuń ją w dowolną z 7 pozycji, aby uzyskać pożadaną wysokość cięcia.
3. Wóż dźwignię z powrotem do płytki zabezpieczającej.
   UWAGA: Nigdy nie używaj najniższej wysokości koszenia do pierwszego cięcia w sezonie lub w warunkach suszy. W tym czasie należy ściąć tylko około jednej trzeciej wysokości trawy.
   UWAGA: Przed pierwszym użyciem należy uważnie przeczytać niniejszą instrukcję obsługi, aby uniknąć nieprawidłowej obsługi.

Napełnianie olejem silnikowym

WAŻNE! Poniższe procedury i regulacje muszą być wykonane przed uruchomieniem silnika. Nie należy próbować wykonywać żadnej z tych regulacji, gdy silnik pracuje.

Ten silnik jest dostarczany bez oleju lub benzyny, wszelkie pozostałości oleju pochodzą z testów przed wysyślką. Przed uruchomieniem silnika należy napełnić go odpowiednią klasą oleju i benzyny. Uruchomienie silnika z niskim poziomem oleju spowoduje nieodwracalne uszkodzenie silnika. Zawsze stosuj wysokiej jakości olej detergentowy skłasyfikowany jako olej SAE 10W-30 (lub jego odpowiednik, np. 5W 30, często określany jako olej do 4-suwowych kosiarek). Stosuj wyłącznie dodatki zalecane przez producenta silnika. Aby przedłużć żywotność silnika, ważne jest, aby olej był wymieniony po pierwszych 5 godzinach użytkowania.

Sprawdź poziom oleju silnikowego przy zatrzymanym silniku i kosiarce na równej powierzchni.

1. Wyjąć miarkę wlewu oleju i wytrzeć z niej olej czystą szmatką.
2. Włóż bagnet do szyjki wlewu oleju i nie wkręcaj go. Następnie wyjąć bagnet i sprawdzić poziom oleju.
3. Poziom oleju musi znajdować się pomiędzy znakami min. i maks. na miarce. Jeśli znajduje się w pobliżu dolnego poziomu, napełnij do górnego poziomu zalecanym olejem (SAE 30 lub odpowiednik). Nie przepelniać. Wytrzeć rozlany olej. (Rys. O)
4. Przed pierwszym użyciem dolać 0,4 litra oleju (SAE 10W-30).

OBSŁUGA

Napełnianie paliwem silnika (Rys. P)

OSTRZEŻENIE!

Tankuj w dobrze wentylowanym miejscu przy wyłączonym silniku. Nie palić ani nie dopuszczać do powstania płomieni lub iskier w obszarze, w którym tankowany jest silnik lub w którym przechowywana jest benzyna. Unikać wielokrotnego lub długotrwałego kontaktu ze skórą lub wdychania oparów.

UWAGA! Benzyna jest wysoce łatwopalna i należy zachować szczególną ostrożność podczas jej obsługi lub pracy z nią. Przechowywać w miejscu niedostępnym dla dzieci.

1. Przed zdjęciem korka wlewu paliwa oczyść obszar wokół niego. Sprawdź poziom paliwa.
2. Uzupełnij zbiomik, jeśli poziom paliwa jest niski.
3. Zawsze używaj czystej, świeżej benzyny bezołowiowej i kupuj paliwo w ilościach, które można wykorzystać w ciągu 30 dni.

Nigdy nie mieszaj oleju z benzyną. Stosuj benzynę bezołowiiową zawierającą nie więcej niż 10% objętości etanolu (E10).

Aby umożliwiać rozszerzenie, należy ostrożnie tankować i unikać przepelnienia lub rozlania paliwa. W szyjce wlewu paliwa nie powinno być paliwa.

Przed uruchomieniem silnika oczyść wszelkie przelewy lub rozpryski benzyny. Po napełnieniu dokręcić korek wiewu paliwa, tylko palcami.

Uruchomienie silnika

OSTRZEŻENIE!!! Nie obsługuj maszyny w zamkniętych lub słabo wentylowanych pomieszczeniach, ponieważ spaliny zawlerają substancje toksyczne. Trzymaj ręce, stopy, włosy i odzież z dala od wszystkich ruchomych części maszyny. Spaliny i inne części maszyny będą się nagrzować podczas użytkowania. Przed uruchomleniem silnika upewnł się, że ostrze jest pewnie zamocowane.

UWAGA!!! Aby uruchomić silnik, upewnij się, że korek świecy zapłonowej znajduje się na świecy, a maszyna jest napełniona wystarczającą ilością oleju i benzyny.

Aktywacja belki start/stop

1. Przy uruchamianiu zimnego silnika, wcisnąć całkowicie starter 3-5 razy. (Rys. Q)
2. Pociągnąć drążek start/stop do siebie. (Rys. R)
3. Pociągnij uchwyt linki prawą ręką, powoli, ale zdecydowanie wyciągnij uchwyt rozrusznika i linkę z prowadnicy linki aż do wyczucia oporu, następnie pociągnij energicznie. Jeśli silnik nie uruchomi się po trzech pociągnięciach, powtórz proces uruchamiania. Gdy silnik się uruchomi, dolikatnie przywrók linkę rozrusznika do prowadnicy linki. (Rys. S)

Aby wyłączyć silnik, zwolnij belkę stop/start

OBSŁUGA

Nieudany belkę

Jeśli silnik nie chce się uruchomić po kilkukrotnym uruchomieniu rozrusznika, silnik może być zalany nadmiarem paliwa. Użyj poniższej procedury, aby oczyścić i uruchomić zalany silnik: A. Zwolnić drażek stop/start.

B. Wyjąć świece zapłonową, wysuszyć ją, a następnie ponownie zamontować. Zamontować świece zapłonową ostrożnie, ręcznie, aby uniknąć uszkodzenia gwintu. Po osadzeniu świecy dokręcić ją o 1/8 do 1/4 obrotu kluczem nasadowym, aby skompresować podkładkę.
C. Pociągnąć drażek stop/start w kierunku górnego uchwytu.
D. Pociągnąć uchwyt linki w sposób opisany powyżej.

Korzystanie z koszem napędu (Rys. T)

Jednostka ta jest samobieżna.

1. Uruchom kosiarkę w sposób opisany wcześniej.
2. Jedną ręką przytrzymaj drążek sterowania ostrzami mocno dociśnięty do głównego uchwytu.
3. Wolną ręką naciśnij drążek sterowania napędem w kierunku uchwytu głównego i chwyć uchwyt główny obiema rękami. System napędowy zostanie natychmiast włączony.
4. Zwolnij drążek sterowania napędem, aby odłączyć system napędowy. Zwolnienie drążka sterowania ostrzami spowoduje zatrzymanie silnika; spowoduje to również zatrzymanie systemu napędowego.

Koszenie z workiem do zbierania odpadów

OSTRZEŻENIE!!!

Zawsze przestrzegaj najsurowszych procedur bezpieczeństwa podczas używania kosiarki. Uruchom silnik i pozwól mu pracować.

WAŻNE! Przed uruchomieniem silnika upewnij się, że worek do zbierania trawy znajduje się na swoim miejscu.

1. Przy korzystaniu z funkcji zbierania podnieść klapę zabezpieczającą i zaczepić worek na kosiarkę. (Rys. J)
2. Zwolnić klapę zabezpieczającą.

UWAGA: Upewnij się, że zaślepka do mulczowania nie znajduje się w tylnej rynnie pokładu. (Rys. I)

Trzymaj się mocno górnego uchwytu i drążka stop/start i iżd razem z nim. Nigdy nie biegnił z kosiarką. Zachowaj szczególną ostrożność podczas koszenia nierównego terenu. Ultrzymuj stabilną postawę. Koś w poprzek zboczy, nigdy w górę i w dół. Zachowaj ostrożność przy zmianie kierunku jazdy kosiarki na zboczu. Nie używaj kosiarki na stromym zboczu o nachyleniu większym niż 15°.

OBSŁUGA

Opróżnianie kosza na trawę

Funkcja wskaźnika napełnienia (Rys. S)

Jeśli kosz na trawę jest pusty lub nie jest wypełniony trawą, wskaźnik napełnienia będzie otwarty.

Jeśli kosz na trawę jest wypełniony trawą, wskaźnik zapelnienia będzie zamknięty.

UWAGA: Najlepszy rezultat zostanie osiągnięty, jeśli trawa jest sucha. Mokra trawa będzie miała tendencję do zatykania ostrza i systemu zbierania trawy.

Trawa rośnie w różnym tempie w różnych porach roku. Nigdy nie używaj najniższej wysokości koszenia do pierwszego koszenia w sezonie lub w warunkach suszy. Należy ścinać tylko około jednej trzeciej wysokości trawy.

Jeśli kosiarka nie będzie efektywnie zbierać ścinków, może być zablokowana rynna wylotowa trawy, kosz na trawę może być pełny lub może być zatkany spód pokładu kosiarki.

Koszenie z mulczowaniem (Rys. K)

Podczas mulczowania należy wyjąć kosz na trawę i umieścić plastikową zaślepkę do mulczowania w rynnie wylotowej. Następnie zwolnij klapę, która zamknie się z powrotem, zakrywając zaślepkę do mulczowania.

UWAGA: Aby zapewnić skuteczne mulczowanie skoszonej trawy, nie należy kosić wysokiej lub mokrej trawy.

Koszenie z wyrzutem bocznym (Rys. L&M)

W przypadku korzystania z wyrzutu bocznego do wyrzucania trawy, należy najpierw wyjąć kosz do zbierania trawy i włożyć zaślepkę do mulczowania:

1. Wciśnij przycisk blokujący jedną ręką.
2. Drugą ręką podnieś osłone wylotu bocznego.
3. Przytrzymaj otwartą osłone wylotu bocznego, zaczep rynne wylotu bocznego na kosiarce i zwolnij osłone wylotu z powrotem.

KONSERWACJA I PRZECHOWYWANIE

Przechowywanie kosiarki przez krótki czas

Po zakończeniu koszenia, przed umieszczeniem kosiarki w miejscu przechowywania, należy wykonać poniższe czynności;

• Pozwól, aby silnik całkowicie ostygół.
• Upewnij się, że kosz na trawę jest pusty.
• Wyczyść wszystkie zanieczyszczenia spod pokładu koslarki.
  Przechowuj koslarke na płaskiej i równej powierzchni, ze wszystkimi 4 kołami na ziemi.
  Przechowuj w suchym, bezpiecznym miejscu, do którego nie mają dostępu dzieci lub osoby nie zaznajomione z obsługą.

Przechowywanie kosiarki przez dłuższy czas

UWAGA! Nie opróżniać zbiornika paliwa w pomieszczeniach zamkniętych, w pobliżu ognia lub podczas palenia. Opary benzyny mogą spowodować wybuch i pożar. Zawsze przenosić produkt w sposób bezpieczny za uchwyty.
Jeśli kosiarka ma być umieszczona w magazynie na koniec sezonu lub jeśli kosiarka nie będzie używana przez okres dłuższy niż 6 tygodni, należy wykonać konserwację magazynową kosiarki.
Wahania temperatury powodują kondensację, która zanieczyszcza paliwo i powoduje problemy z uruchomieniem. Zapoblegnie temu zwykłe opróżnienie zbiornika z paliwa. Opróżnij zbiornik paliwa za pomocą pompy ssącej do benzyny, jeśli jest dostępna, lub zastosuj metodę wywrotki.
Uruchom silnik i pozwół mu pracować do momentu zużycia pozostałej benzyny.
Pod koniec każdego sezonu wymień olej. W tym celu usuń zużyty olej silnikowy z ciepłego silnika i uzupełnij go świeżym olejem.
Wyjąć świecę zapłonową z głowicy cylindra. Napełnij cylinder ok. 20ml oleju z puszki po oleju. Powoli odłącznji uchwyt rozrusznika, co spowoduje skapanie ścianki cylindra w oleju i wkręć z powrotem świecę zapłonową.
Wyczyść żebra chłodzące cylindra i obudowę. Pamiętaj, aby wyczyścić całą maszynę, aby chronić lakier.
Przechowuj maszynę w dobrze wentylowanym miejscu.

Harmonogram konserwacji

OSTRZEŻENIE! Przed przechyleniem kosiarki na bok całkowicie opróżnij zbiornik paliwa za pomocą benzynowej pompy ssącej.

Nigdy nie odwracaj kosiarki do góry nogami.

Przed rozpoczęciem jakiejkolwiek konserwacji należy zawsze odłączyć świecę zapłonową. Prawidłowe wykonywanie rutynowej konserwacji kosiarki zapewni Ci lata bezproblemowego użytkowania.

Proszę zachować tę instrukcję w bezpiecznym miejscu, aby móc z niej skorzystać w przyszłości. Zaleca się przestrzeganie poniższego harmonogramu konserwacji.

Zapewni to prawidłowe działanie kosiarki i bezpieczeństwo jej użytkowania.

KONSERWACJA I PRZECHOWYWANIE

	Po każdym użyciu	Po 12 godzinach użytkowania	Po 24 godzinach użytkowania	Po 50 godzinach użytkowania
Czyszczenie Wyczyść Wyczyść		Wyczyść Wyczyść
Filtr powietrza Świeca zapłonowa / Sprawdź Sprawdź		Wyczyść Sprawdź
Olej silnikowy		Sprawdź Sprawdź Sprawdź Wymień
Ostrze tnące		Sprawdź Sprawdź Sprawdź Sprawdź Sprawdź

1. W przypadku zastosowań komercyjnych, rejestruj godziny pracy w celu określenia właściwych okresów konserwacji.
2. Wymienlaj olej silnikowy co 25 godzin, gdy urządzenie jest używane z dużym obciażeniem lub w wysokiej temperaturze otoczenia.
3. Serwisuj częściej w przypadku użytkowania w zapylonych miejscach.

Czyszczenie

1. Aby zapewnić długą żywotność i dobrą wydajność maszyny, ważne jest, aby utrzymać ją w czystości i dobrze nasmarować. Upewnij się, że zsyp jest czysty, a pod pokladem oczyszczony z mokrych zanieczyszczeń. (Patrz również krótkotrwałe przechowwwanie)
2. Nie pozwól, aby ścinki trawy i inne zanieczyszczenia stały się suche i twarde na którejkolwiek z powierzchni kosiarki, ponieważ będzie to miało bezpośredni wpływ na wydajność koszenia i zbierania trawy. Upewnij się, że spód pokładu kosiarki jest czysty.
3. Nigdy nie czyść kosiarki strumieniem wody lub myjką wysokociśnieniową. Silnik musi pozostać suchy. Nie używaj agresywnych środków czyszczących lub rozpuszczalników, takich jak zimne odtłuszczacze lub eter naftowy.

Czyszczenie lub wymiana filtra powietrza

OSTRZEŻENIE!!! Nigdy nie uruchamiaj silnika bez zainstalowanego elementu filtra powietrza:

1. Zdejmij pokrywę filtra powietrza, odczepiając dwie górne wypustki na górze pokrywy filtra powietrza i dwie dolne wypustki.
2. Wyjąć element. Dokładnie sprawdź, czy element nie ma dziur lub rozdarć i wymień go, jeśli jest uszkodzony.
3. Stuknji lekko kilka razy w element na twardej powierzchni, aby usunąć nadmlar zanieczyszczeń, lub przedmuchaj sprężonym powietrzem o ciśnieniu 29 psi (200 kPa) filtr od wewnątrz na zewnątrz. Nigdy nie próbuj usuwać zanieczyszczeń szcotką; szczotkowanie spowoduje, że zanieczyszczenia zostaną wepcznięte w głąb włókien. Wymień element, jeśli jest nadmielmie zabrudzony.
4. Wytrzeć brud z wnętrza obudowy i pokrywy oczyszczacza powietrza za pomocą wilgotnej szmatki. Należy uważać, aby brud nie dostal się do przewodu powietrza prowadzącego do gaźnika.
5. Zamontuj element i pokrywę oczyszczacza powietrza.

KONSERWACJA I PRZECHOWYWANIE

Czyszczenie lub wymiana świecy zapłonowej

1. Po ostygnięciu silnika, ściągnąć osłone świecy zapłonowej, przekręcając ją. Wyjąć świece zapłonową za pomocą dostarczonego klucza nasadowego.
2. Oczyscić świece za pomocą szkołki drucianej.
3. Za pomocą szczelinomierza ustawić szczeline na 0,7-0,8 mm.
4. Ostrożnie zamontuj świecę zapłonową ręcznie, aby uniknąć gwintu krzyżowego.
5. Po osadzeniu świecy zapłonowej dokręcić kluczem, aby ścisnąć podkładkę.

Wymiana oleju

1. Przechyl koslarkę w kierunku wiewu oleju, mięj przygotowany pojemnik do złapania oleju i wyjmij bagnet. Po opróżnieniu oleju wytrzyj do czysta wszelkie rozlane płyny.
2. Uzupełnij 400ml oleju SAE 10W-30 lub równoważnego, tj. SAE 5W/30, SAE 10W/30). Gdy bagnet jest oparty na rurze wlewu, poziom oleju musi znajdować się pomiędzy znakami min. I maks. na bagnecie.
3. Patrz "Napełnianie olejem silnikowym". Nie przepelniać.
4. Uruchomić silnik i pozwolić mu krótko pracować.
5. Zatrzymać silnik, odczekać jedną minutę i sprawdzić poziom oleju. W razie potrzeby uzupełnić.

Wymiana ostrza tnącego

Zanim wyjmiesz kosz do zbierania trawy, zatrzymaj silnik i poczekaj, aż ostrze całkowicie się zatrzyma.

Do demontażu ostrza potrzebne będą rękawice ogrodowe (brak w zestawie) i klucz płaski. Zawsze należy ostrożnie obchodzić się z ostrzem - ostre krawędzie mogą spowodować obrażenia.

Nie trzymaj ostrza bezpośrednio gołą ręką.

Wymień metalowe ostrze po 50 godzinach koszenia lub po 2 latach, w zależności od tego, co nastąpi wcześniej, niezależnie od stanu.

Regularnie sprawdzaj stan ostrza. Jeśli cięcie trawy jest słabe, ostrze może być tępe. Uszkodzone ostrza nie tylko skutkują zym cięciem, ale powodują nadmierne wibracje i nieekonomiczną pracę silnika. Jeśli ostrze nadmiernie się zużyło i stało się wzarte i tępe, należy je wymienić lub naostrzyć.

1. Przechyl maszynę lokko w kierunku rury wlewu oleju i sięgnij pod pokład.
2. Przytrzymaj ostrze i odkręć śrubę ostrza w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza płaskiego. Wyjmil podkładkę i ostrze.
3. Sprawdź, czy adapter ostrza nie ma śladów uszkodzeń.
4. Założ nowe ostrze, umieść je na dwóch kołkach na kolnierzu ostrza, a następnie wymień podkładkę i śruby.

Sprawdź, czy podkładka jest nadal lekko wypukła, aby utrzymać naclsk na śrube, aby zatrzymać jej wykrecenie się, utrzymując ostrze mocno zabezpieczeńzone. Następnie wymień podkładkę (na właściwą!) i śruby. Upewnij się, że ostrze jest we właściwej pozycji, a następnie mocno doğruść śrubę. Nie dokręcaj zbyt mocno. Góma część ostrza musi wystawać do komory silnika.

KONSERWACJA I PRZECHOWYWANIE

Utylizacja

1. Po zakończeniu pracy z narzędziem, akcesoriami i opakowaniem oddaj je do centrum recyklingu.
2. Ostrożnie opróżnij zbiorniki z benzyny i oleju i zanieś urządzenie do punktu recyklingu. Zużyte części plastikowe i metalowe można posegregować według rodzaju i w ten sposób poddać recyklingowi.
3. Zużyty olej i pozostałości benzyny zanieś do punktu utylizacji. Nie wylewaj ich do kanalizacji.
4. O szczegóły zapytaj w naszym centrum serwisowym.
5. Nie wyrzucaj skoszonej trawy do kosza na śmieci, lecz kompostuj ją lub rozłoż pod krzewami i drzewami jako warstwę mulczu.

ROZWIAZYWANIE PROBLEMÓW

Usterka/nieprawidłowe działanie	Przyczyna Rozwiązanie
Silnik nie uruchamia się	Za mało benzyny w baku Napełnić benzyną
	Nieprawidłowa kolejność uruchamiania	Postępuj zgodnie z instrukcjami dotyczącymi uruchamiania silnika
	Nieprawidłowo zamocowany przewód świecy zapłonowej	Podłączenie złącza świecy zapłonowejCzyszczenie, regulacja lub wymiana świecy zapłonowej
	Nieprawidłowo wyregulowana mieszanka gaźnika	Zlecić regulację gaźnika w specjalistycznym warsztacie.
Silnik uruchamia się, ale urządzenie nie pracuje z pełną mocą	Zabrudzony filtr powietrza Wymienić filtr powietrza
Silnik przegrzewa się	Zatkane otwory wentylacyjne	Oczyścić szczelinę wentylacyjną
	Niewłaściwa świeca zapłonowa	Wymienić świecę zapłonową
	Zbyt mała ilość oleju silnikowego w silniku	Wylej trochę oleju silnikowego
Silnik dymi	Zabrudzony filtr powietrza Wymienić filtr powietrza
	Zbyt duża ilość oleju silnikowego w silniku	Usunąć nieco oleju ze zbiornika
Niezadowalające efekty koszenia	Zbyt krótka lub zbyt długa trawa	Zmiana wysokości cięcia
	Ostrze nie jest wystarczające ostre	Ostrzenie lub wymianę ostrza należy zlecić w specjalistycznym warsztacie.
	Ostrze zablokowane trawa, pojemnik na trawę pełny, kanał wyrzutowy zablokowany	Usunąć trawę
Nietypowe odglosy, grzechotanie lub wibracje	Ostrze nie jest prawidłowo zamontowane	Montaż ostrza należy zlecić w specjalistycznym warsztacie
	Uszkodzone ostrze

DEKLARACJA ZGODNOŚCI

Oświadcz, że produkt:

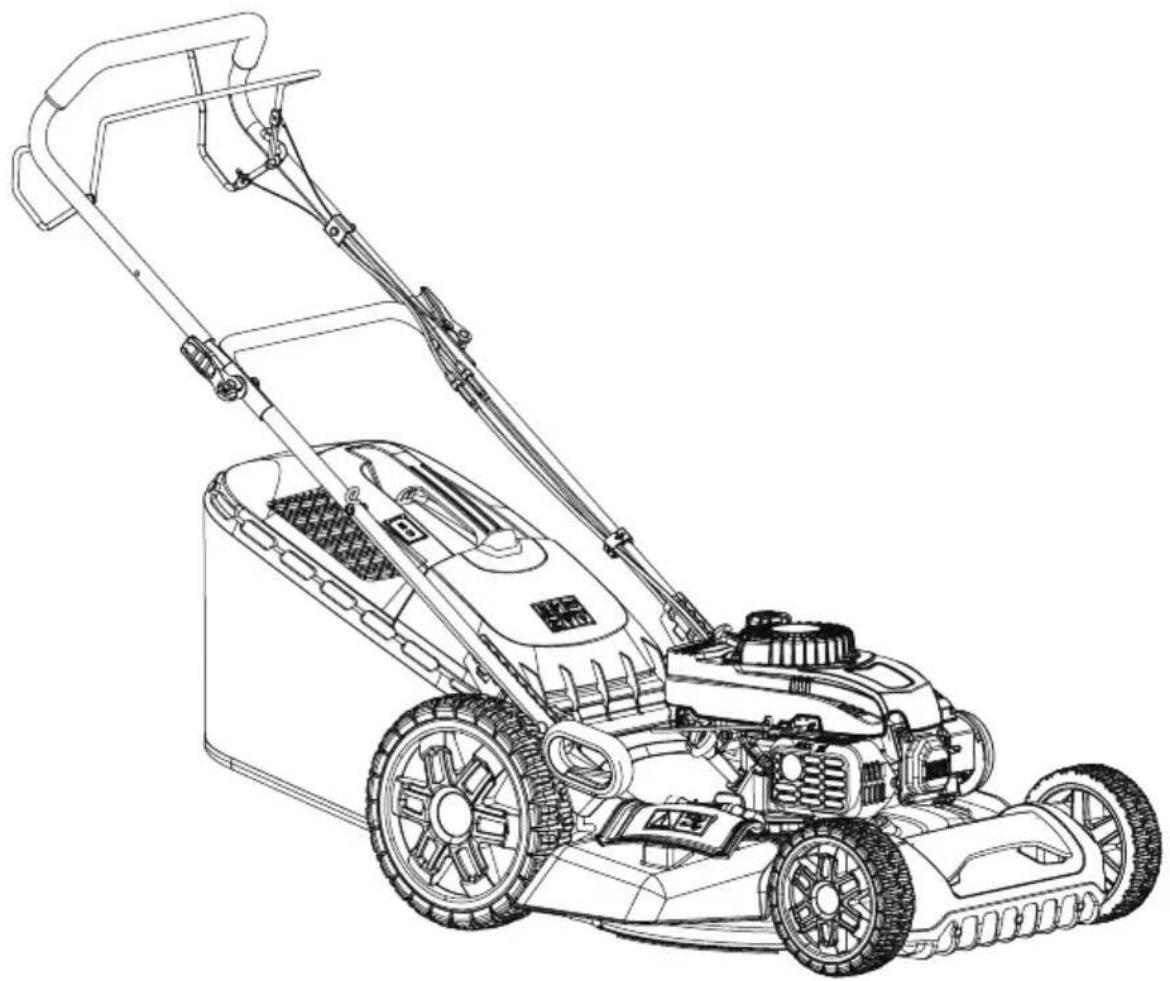

Opis maszyny: Kosiarka spalinowa

GM A51/ XSZ51P-SD

Spełnia zasadnicze wymagania dotyczące zdrowia i bezpieczeństwa zawarte w następujących dyrektywach:

2006/42/WE w zmienionej dyrektywie maszynowej

2014/30 / UE ze zmianami Dyrektywa Kompatybilnosc elektromagnetyczna

2000/14/WE w zmienionei dvrektvwie w sprawie halasu na zewnatrz

(UE)/2016/1628 limity emisit zanieczyszczen gazowych i czastek stałych

2011/65/UE ze zmianami Dyrektywa Ograniczenie stosowania niektórych niebezpiecznych substancji w sprzecie elektrycznym i elektronicznym

Zmierzony poziom mocy akustycznej: 95.2 dB(A)

Gwarantowany poziom mocy akustycznej: 96 dB (A)

Normy i specyfikacja techniczna powołane:

EN ISO 5395-1:2013+A1:2018

EN ISO 5395-2:2013+A1:2016+A2:2017

EN ISO 14982:2009

Imię i nazwisko: Roland Menken

Główny zarządca

MEROTEC GmbH

Otto-Brenner-Str. 8, 47877 Willich, Germany

Poland Hua Lee

CE
