INSTRUKCJA OBSŁUGI PCL-10 Könner & Söhnen

Koniecznie zapoznaj się przed rozpoczęciem pracy!

Instrukcja obsługi

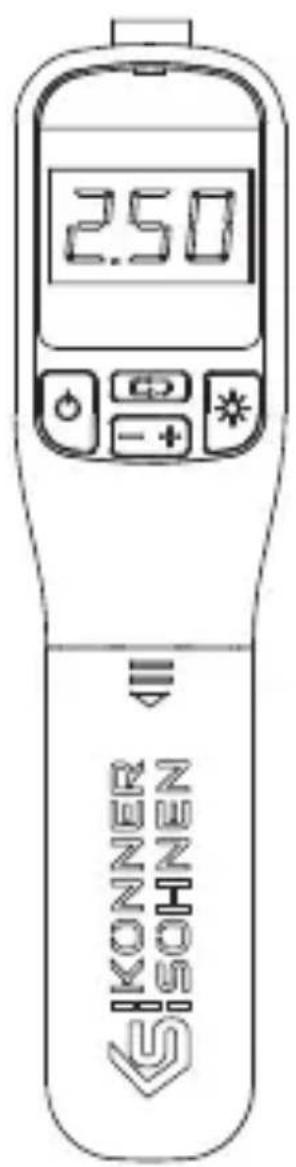

Kompresor samochodowy

KS PCL-10

Dziękujemy za wybranie produktów marki Könner & Söhnen®. Niniejsza instrukcja zawiera krótki opis zasad bezpieczeństwa, użytkowania i naprawy urządzenia. Więcej szczegółowych informacji można znaleźć na stronie oficjalnego producenta w zakładce „Wsparcie”: konner-sohnen.com/manuals

Możesz także przejść do zakładki WSPARCIE i pobrać instrukcja, skanując kod QR lub na oficjalnej stronie importera marki Könner & Söhnen®: www.konner-sohnen.com

Koniecznie zapoznaj się przed rozpoczęciem pracy!

Producent generatora może wprowadzić pewne zmiany, które mogą być nie uwzględnione w niniejszej instrukcji, a mianowicie: Producent zastrzega sobie prawo wprowadzania zmian do projektu i konstrukcji wyrobu. Obrazy i rysunki w instrukcji eksplikacji są schematyczne i mogą się różnić od rzeczywistych węzłów i napisów na produktach.

W końcowej części niniejszej instrukcji obsługi znajdą Państwo dane kontaktowe, z których można skorzystać w przypadku wystąpienia problemów. Wszystkie informacje w niej zawarte są najbardziej aktualne w momencie druku.

UWAGA – OSTROŻNIE! Niedostosowanie się do zaleceń oznaczonych tym znakiem spowoduje poważne obrażenia ciała operatora lub osób postronnych.

WAŻNE! Ważne informacje dotyczące korzystania z urządzenia.

ŚRODKI BEZPIECZEŃSTWA

1

1. Przed użyciem urządzenia dokładnie przeczytaj instrukcję.
2. Nie dopuszczaj dzieci i zwierząt do obszaru pracy urządzenia.
3. Nie używaj produktu w pobliżu substancji wybuchowych, gazów lub w zakurzonym otoczeniu.
4. Nie dopuszczaj do przegrzania urządzenia, nie używaj urządzenia w pobliżu ognia, nie pal w jego pobliżu, nie wystawiaj na działanie deszczu, nie zanurzaj w wodzie.
5. Temperatura przechowywania urządzenia nie powinna przekraczać 60°C.
6. Zabrania się podejmowania jakichkolwiek działań, które mogą spowodować uszkodzenie mechaniczne.
7. Zabrania się samowolnego demontażu lub modyfikacji urządzenia.

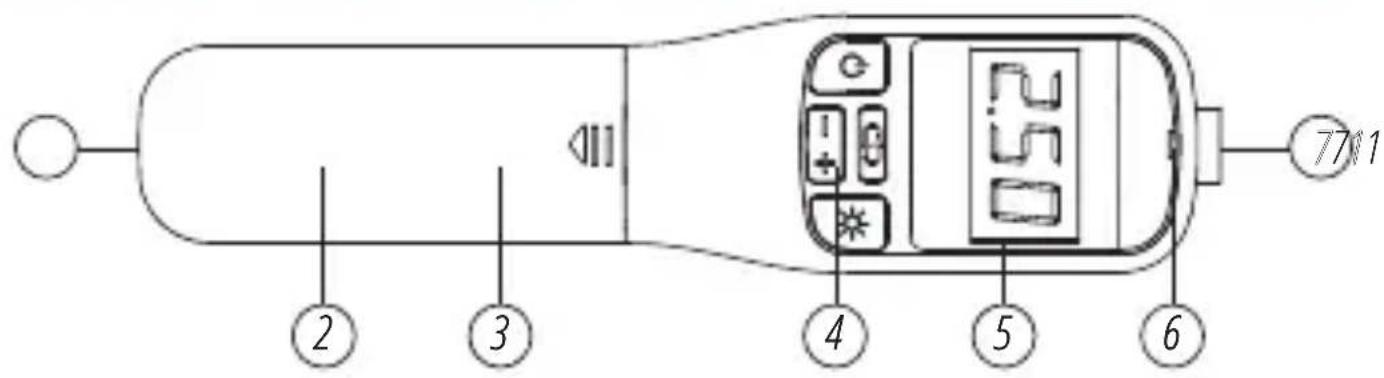

1. Złącze ładowania

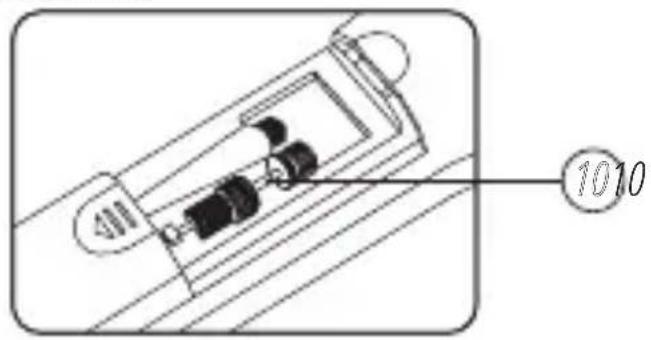

2. Pokrywa pojemnika na dysze
3. Ostona na dysze

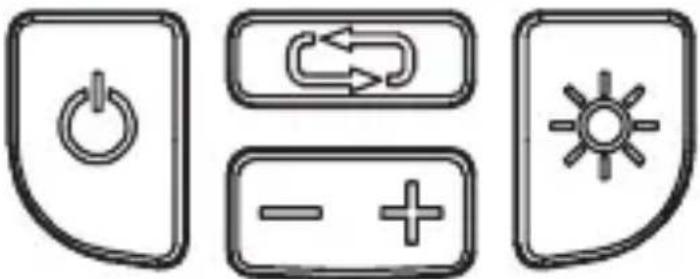

4. Przyciski sterujące
5. Wyświetlacz LED
6. Lampa LED
7. Miejsce podłączenia wężyka do pompowania

• Kompresor powietrza
  • Torebka do przechowywania
• Wąż powietrza
• Złącze USB Type-C
• Dysze do pompowania

WAŻNE! Producent zastrzega sobie prawo do wprowadzania zmian w wyposażeniu, projektowaniu i konstrukcji wyrobów. Rysunki w instrukcji są schematyczne i mogą różnić się od rzeczywistych węzłów i napisów na produkcie.

Model KS PCL-10
Bateria 2*2000 mAh
Napięcie 7.4 V
Moc 40 W
Orientacyjny czas pracy(w zależności od obciążenia)	20 min
Napięcie ładowania 5V/1A
Maksymalne ciśnienie 150 Psi
Szybkość napełniania 15 l/min
Latarka LED +
Automatyczne wyłączanie +
Wymiary (DxSxW) 560×90×90 mm
Waga brutto 0.6 kg

FUNKCJONOWANIE / PROCES ŁADOWANIA

4

1. Naciśnij i przytrzymaj przycisk zasilania „ przez 2 sekundy, a następnie włączy się ekran. Jeśli po włączeniu kompresora powietrza nie zostaną wykonane żadne czynności, to po ok 1,5 minuty przejdzie on w tryb niskiego zużycia energii (tryb uśpienia).
2. Aby wyjść z trybu uśpienia i rozpocząć pracę z urządzeniem, należy nacisnąć przycisk zasilania „ 🔒 ”, po czym ekran ponownie się włączy. Aby wyłączyć urządzenie, przytrzymaj przycisk zasilania przez 3 sekundy. Urządzenie wyłączy się po 10 sekundach pozostawania w trybie uśpienia.
3. Kliknij ikone „”, aby wybrać tryb. Tryby można wybierać w następującej kolejności: samochód 2,5 bara, 3,1 bara (45 psi), motocykl 4,1 bara (60 psi), sprzęt sportowy 0,5 bara (8 psi) z domyślnymi wartościami. Aby wybrać żądaną jednostkę miary (psi, bar, kPa,

kg/cm²), naciśnij i przytrzymaj przycisk „ przez 2 sekundy. Aby zatwierdzić wybrany tryb, przestań naciskać przycisk.

1. Ustaw żądane ciśnienie za pomocą przycisków „ + ” lub „ - ”. Kompresor powietrza posiada funkcję pamięci i po ponownym włączeniu wyświetl i ostatnią ustawioną wartość.
2. Po ustawieniu wszystkich wartości naciśnij przycisk zasilania „”, aby uruchomić kompresor powietrza. Aby zatrzymać proces pompowania, ponownie naciśnij przycisk zasilania „”.
3. Gdy sprężarka powietrza pracuje, naciśnięcie przycisków „ + ” a60 „ - ” lub „ ⇌ ” nie zatrzyma sprężarki. Aby natychmiast zatrzymać pracę, naciśnij przycisk „ ⏻”. Aby kontynuować pracę, naciśnij „ ⏻” i poczekaj osiągnięcia ustawionej wartości ciśnienia powietrza.
4. Latarka ma 3 tryby. Naciśnij przycisk „”, aby włączyć latarkę, a następnie naciśnij ponownie, aby wybrać tryb lub wyłączyć latarkę.

WARUNKI GWARANCJI

5

Termin gwarancji na sprzęt przy zakupie na paragon wynosi dwadzieścia cztery miesiące od daty sprzedaży towaru przy użytkowaniu domowym, a przy zakupie na fakturę VAT albo w celu związanym bezpośrednio z prowadzoną działalnością gospodarczą lub zawodową wynosi dwanaście miesięcy od daty sprzedaży towaru, co jest potwierdzone wpisem i pieczątką sprzedawcy w Karcie Gwarancyjnej.

(Tłumaczenie deklaracji oryginalnej)

Nr. 161

Poniżej wymienione produkty zostały przetestowane zgodnie z obowiązującymi standardami i odpowiednimi Dyrektywami Unii Europejskiej: Dyrektywa EMC dotyczącą Kompatybilności Elektromagnetycznej 2014/30/WE.

Producent: DIMAX INTERNATIONAL GmbH

Adres: Flinger Broich 203, 40235 Düsseldorf, Niemcy

Produkty: Kompresor samochodowy marki "Könner & Söhnen"

Deklaracja bazuje na przykładzie jednego egzemplarza z każdego typu produktów, nie implikuje oceny całej produkcji i nie wykorzystuje logotypu labaratorium testującego. Producent zapewnia, że cała seria danej produkcji odpowiada wzorcowemu egzemplarzowi zbadanemu i opisanemu w raporcie. Wszystkie raporty techniczne znajduje się w posiadaniu firmy i pozostają do dyspozycji uprawnionych jednostek.

Opis spełnia wymagania 2014/30/WE Dyrektywa EMC dotycząca zawarte w: Kompatybilności Elektromagnetycznej

Wykorzystane standardy: EN IEC 55014-1:2021

EN IEC 61000-3-2:2019+A1:2021

EN61000-3-3:2013+A1:2019+A2:2021

EN IEC 55015-2:2021

23

Data wystawienia: 2023-08-10

Miejsce wystawienia: Düsseldorf

Dyrektor generalny: Fomin P.

DEMAY

Interration=1

Liedrli

Stove 19: 160 5122 3482

(ISO:2016)8517479

Fommin

My, firma Dimax International GmbH, niniejszym deklarujemy, iz powyższa informacja odpowiada wymogom Parlamentu Europejskiego, jego Dyrektywom: 2014/30/WE Dyrektywa EMC dotyczącą kompatybilności elektromagnetycznej z dnia 26 Lutego 2014 roku. Za używanie powyższego znaku CE odpowiada producent. Po realizacji Deklaracji Zgodności WE oraz dostosowaniu się do odpowiednich Dyrektyw WE.
