Typ produktu	Czujnik otwarcia drzwi/okna
Model	SS521
Marka	Setti+
Wymiary	50 x 30 x 15 mm
Waga	20 g
Zasilanie	Bateria CR2032 (3V)
Żywotność baterii	Do 2 lat
Komunikacja	Bezprzewodowa 433 MHz
Zasięg	Do 100 m w otwartej przestrzeni
Zgodność	Systemy alarmowe Setti+
Funkcje	Detekcja otwarcia/zamknięcia, niski poziom baterii, sygnalizacja LED
Montaż	Taśma dwustronna lub śruby
Temperatura pracy	-10°C do 50°C
Wilgotność	Do 85% RH (bez kondensacji)
Kolor	Biały
Materiał obudowy	Tworzywo sztuczne ABS
Konserwacja	Regularnie sprawdzać baterię, czyścić suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć ani ekstremalne temperatury
Części zamienne	Bateria CR2032, taśma montażowa
Naprawialność	Czujnik nie zawiera części naprawialnych przez użytkownika
Informacje ogólne	Producent: Setti+, Model: SS521, Kategoria: Czujnik drzwi/okna

Często zadawane pytania - SS521 Setti+

Jak zainstalować czujnik Setti+ SS521?

Przymocuj czujnik do ościeżnicy, a magnes do skrzydła drzwi/okna w odległości maks. 10 mm. Użyj dołączonej taśmy dwustronnej lub śrub.

Jak sparować czujnik z centralą alarmową?

Włóż baterię, a następnie naciśnij przycisk parowania na czujniku (jeśli dostępny) lub postępuj zgodnie z instrukcją centrali. Diody LED potwierdzą parowanie.

Jak wymienić baterię w SS521?

Otwórz obudowę czujnika (może wymagać podważenia), wyjmij starą baterię CR2032 i włóż nową, zwracając uwagę na polaryzację. Zamknij obudowę.

Jaki jest zasięg czujnika?

Zasięg w otwartej przestrzeni wynosi do 100 m. Wewnątrz budynku może być mniejszy z powodu przeszkód (ściany, meble).

Czy czujnik jest kompatybilny z innymi systemami?

Czujnik jest przeznaczony do systemów alarmowych Setti+. Kompatybilność z innymi systemami nie jest gwarantowana.

Co oznacza migająca dioda LED?

Migająca dioda LED może oznaczać niski poziom baterii, utratę połączenia z centralą lub aktywację czujnika (otwarcie). Sprawdź instrukcję.

Jak zresetować czujnik SS521?

Wyjmij baterię na 10 sekund, a następnie włóż ją ponownie. Czujnik powinien zresetować się i ponownie spróbować połączyć z centralą.

Jak czyścić czujnik?

Przetrzyj obudowę suchą, miękką szmatką. Nie używaj rozpuszczalników ani wody, aby uniknąć uszkodzenia elektroniki.

Co zrobić, gdy czujnik nie reaguje?

Sprawdź baterię, odległość między czujnikiem a magnesem, oraz połączenie z centralą. W razie potrzeby wykonaj reset.

Gdzie mogę kupić części zamienne?

Baterie CR2032 są dostępne w sklepach elektronicznych. Taśmę montażową można znaleźć u autoryzowanych dystrybutorów Setti+.

INSTRUKCJA OBSŁUGI SS521 Setti+

Instrukcja obsługi i warunki gwarancji

1. Nie uruchamiaj urządzenia jeżeli jest uszkodzone, urządzenie musi zostać naprawione przez serwis lub osobę do tego uprawnioną, w przeciwnym razie może dojść do porażenia prądem.
2. Ze względów bezpieczeństwa, do wszelkich napraw urządzenia uprawniony jest jedynie producent, serwis autoryzowany przez producenta lub osoba o odpowiednich kwalifikacjach.
3. Nie wolno rozkręcać obudowy urządzenia, próbować naprawiać i ingerować we wnętrzu urządzenia.
4. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co

1

WPROWADZENIE

Dziękujemy za zaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia firmy Setti+. Jesteśmy przekonani, że to bardzo dobrej jakości urządzenie, zapewni Państwu dużo radości i satysfakcji z jego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI I JEJ PRZESTRZEGAĆ!

To urządzenie jest przeznaczone do użytku domowego lub innego, nie dotyczącego celów komercyjnych.

Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niewłaściwego lub niezgodnego z przeznaczeniem.

DANE TECHNICZNE

Model	SS521
Częstotliwość transmisji	2.4 GHz / 802.11 b, g, n
Zakres częstotliwości	2412 - 2472 MHz
Maksymalna moc częstotliwości	0,0196 W
Żywotność baterii	6 miesięcy: 10 reakcji / 1 dzień
Zasilanie	2 x bateria AAA 1,5 V

najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób i zrozumiałe związane z tym zagrożenia. Dzieci nie powinny bawić się sprzętem. Nie powinno być wykonywane czyszczenie i konserwacja sprzętu przez dzieci bez nadzoru.

1. Nie należy umiejscawiać urządzenia w pomieszczeniach o podwyższonej wilgotności.
2. Nie należy zanurzać urządzenia w wodzie oraz innych płynach.

2

Wyposażenie	Czujnik zalania2 baterie AAA 1,5 V2 kołki montażowetaśma montażowa marki 3M instrukcja obsługi
Temperatura pracy	-10 do +40°C
Temperatura przechowywania	-20 do +60°C
Wilgotność względna pracy	8% - 80%

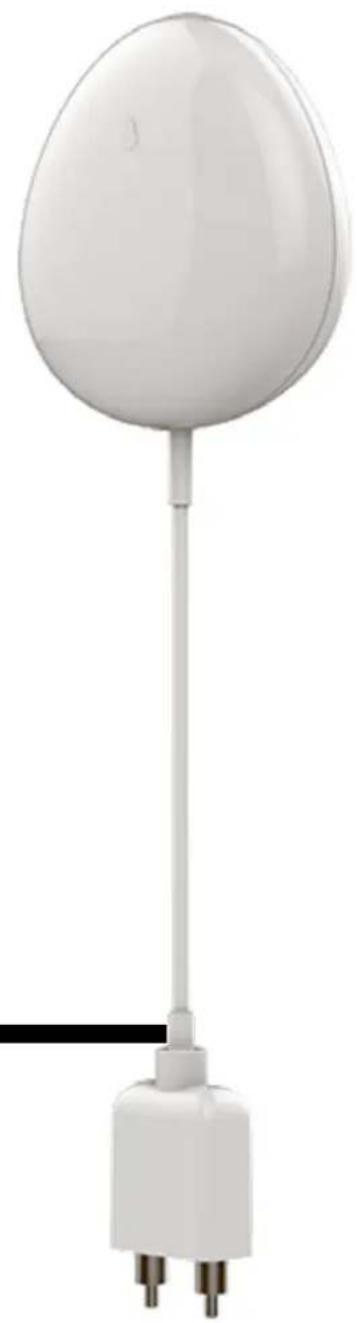

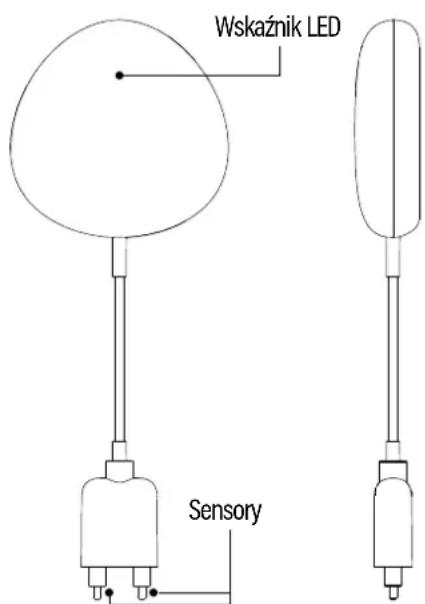

OPIS URZĄDZENIA

5

1. Założ pokrywę i zablokuj ją przekręcając zgodnie z kierunkiem wskazówek zegara.

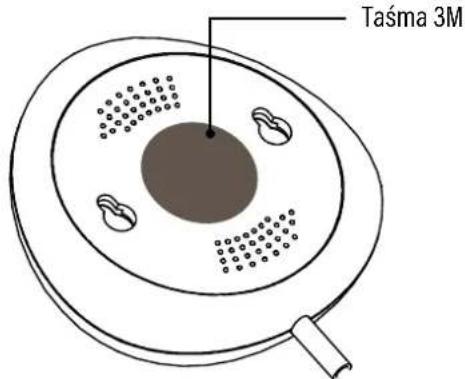

1. Przyklej taśmę 3M do urządzenia.

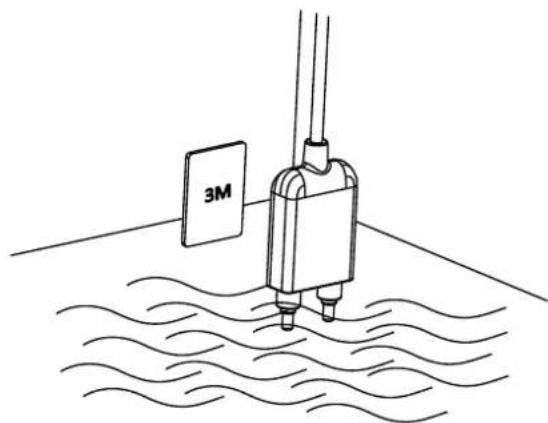

2. Przyklej taśmę 3M do części z sensorem i przyklej

MONTAŻ

UWAGA!

Czujnika nie należy montować w miejscu, gdzie sensory będą miały kontakt z metalową powierzchnią. Może to powodować zwarcie w urządzeniu i wywoływać aktywację alarmu o zalaniu.

Montaż z wykorzystaniem taśmy 3M:

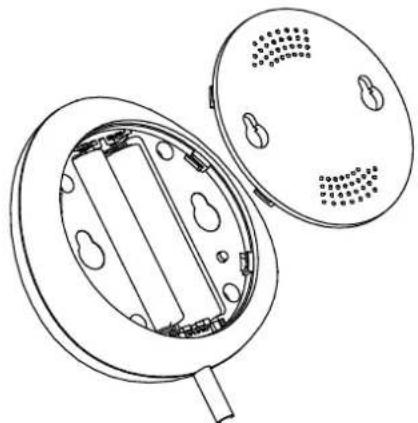

1. Zdemontuj pokrywkę baterii przekręcając ją w odwrotną stronę do kierunku wskazówek zegara.

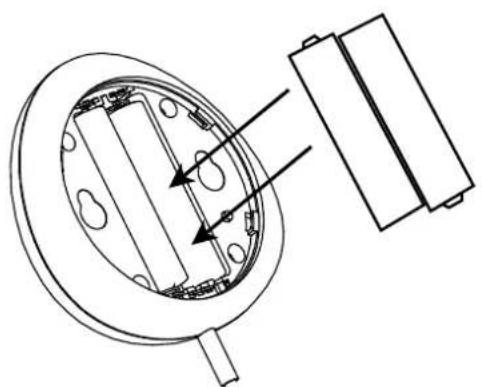

1. Włóż 2 baterie AAA zgodnie z oznaczeniem +/- wewnątrz urządzenia.

6

do ściany w taki sposób, aby między sensorami a podłogą nie było wolnej przestrzeni.

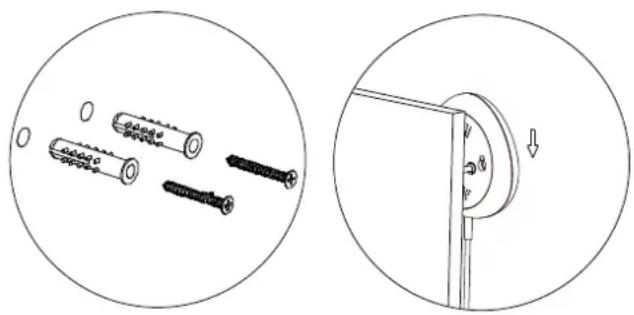

Montaż z wykorzystaniem wkrętów:

1. Zdemontuj pokrywkę baterii przekręcając ją w odwrotną stronę do kierunku wskazówek zegara.

1. Zaznacz na ścianie 2 punkty. Nawierć otwory w ścianie zgodnie z zaznaczonymi punktami, umieść w otworach kołki i przykręć pokrywkę baterii za pomocą śrub.

1. Przyklej taśmę 3M do części z sensorem i przyklej do ściany w taki sposób, aby między sensorami a podłogą nie było wolnej przestrzeni.

WYMIANA BATERII

1. Zdemontuj pokrywkę baterii przekręcając ją w odwrotną stronę do kierunku wskazówek zegara.
2. Wyjmij baterie i włóż nowe zgodnie z oznaczeniem +/- wewnątrz urządzenia.
3. Założ pokrywkę i zablokuj ją przekręcając zgodnie z kierunkiem wskazówek zegara.

9

Szczegółowa instrukcja obsługi urządzenia jest dostępna na stronie internetowej: www.artdom.net.pl/document/SS521/ lub po zeskanowaniu kodu QR:

1. Pobierz aplikację ze strony producenta: www.artdom.net.pl/document/SS521/
2. Otwórz zainstalowaną aplikację.
3. Jako nowy użytkownik założ nowe konto. W przypadku posiadania konta, zaloguj się korzystając z własnych danych dostępowych.
4. Włącz urządzenie. Dioda LED zacznie szybko pulsować. Jeżeli to nie nastąpi zresetuj Wi-Fi w urządzeniu.
5. W prawym górnym rogu aplikacji naciśnij przycisk „+” i wybierz odpowiednie urządzenie.
6. Potwierdź, że dioda LED pulsuje szybko.
7. Wybierz sieć Wi-Fi, wprowadź hasło i potwierdź przyciskiem „Confirm”.
8. Po pomyślnym podłączeniu urządzenia możesz w pełni cieszyć się zdalną obsługą urządzenia.

10

DEKLARACJA

ART-DOM Sp. z o.o. niniejszym oświadcza, że czujnik zalania SS521 jest są zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: dyrektywą 2014/53/UE i innym unijnym prawodawstwem harmonizacyjnym. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: www.artdom.net.pl/deklaracja/SS521/

EKOLOGICZNA I PRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

To urządzenie jest oznaczone, zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) symbolem przekreślonego kontenera na odpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem z odpadami domowymi.

Urządzenie należy zwrócić do lokalnego punktu przetwarzania i utylizacji odpadów lub skontaktować się z władzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

13

1. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta,
d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie, żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń oraz instruktażu.

1. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy, gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy,

WARUNKI GWARANCJI DOTYCZĄCE CZUJNIKA

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych. Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady fabryczne).
2. Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do serwisu autoryzowanego lub punktu sprzedaży.
3. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni.
4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
5. Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.

14

jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia reklamacji z gwarancji.

1. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot gotówki) lub autoryzowany punkt serwisowy, jeżeli dysponuje taką możliwością (wymiana). Zwracane urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

2. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują środki ochrony prawnej ze strony

i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki ochrony prawnej.

1. Niniejsza gwarancja obowiązuje na terytorium Polski.
2. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnic od zdjęcia przedstawionego na opakowaniu. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź

v.2
