INSTRUKCJA OBSŁUGI ELH-51H4S Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Ze względu na możliwość uszkodzenia klamki z kontrolą dostępu:

-urządzenia nie należy montować w drzwiach z samozamykaczem,

• drzwi w których będzie instalowane urządzenie muszą być prawidłowo zamontowane i wyregulowane wzdłuż ościeżnicy,
• skrzydło drzwi musi zamykać się lekko (nie sprężynować), a maksymalne siły operacyjne działająca na urządzenie nie mogą przekraczać progów określonych w specyfikacji urządzenia znajdującej się w niniejszej instrukcji,

Klamki z kontrolą dostępu nie należy montować w saunach, chłodniach oraz innych pomiesz-czeniach, w których wilgotność względna oraz temperatura otoczenia przekracza próg okre-ślony w specyfikacji technicznej urządzenia.

Dla zwiększenia bezpieczeństwa zaleca się zainstalowanie wpuszczanej wkładki patentowej, która spełni również rolę dodatkowej opcji wejścia awaryjnego.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu, czy eksploatacji oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne.
• nie czyścić urządzenia woda ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,

-nie dokonywać samodzielnych modyfikacji i napraw,

Uwaga!

Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodo mofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE

Klamka elektroniczna z kontrolą dostępu w prosty sposób ogranicza dostęp osobom nie-uprawnionym do pomieszczeń chronionych. Przeznaczona jest zarówno do drzwi lewych jak i prawych, a uniwersalny rozstaw śrub mocujących 40-45 mm w większości przypadków po-zwala na wykorzystanie zamka wpuszczanego już zamontowanego w drzwiach.

Na korpusie klamki znajduje się czytnik kluczy zbliżeniowych (Mifare 13,56 MHz) oraz dotyko-wa klawiatura numeryczna.

Po zbliżeniu do czytnika breloka, wprowadzeniu poprawnego kodu PIN następuje zwolnienie blokady wewnątrz zamka.

2. ZAWARTOŚĆ ZESTAWU

klamka elektroniczna z modułem kontroli dostępu

klamka z wbudowaną komorą bateryjną

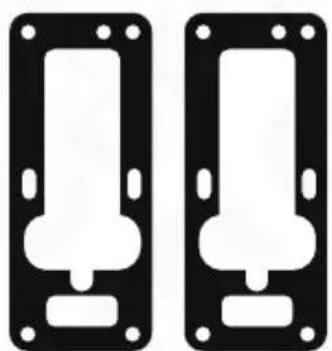

2 podkładki antypoślizgowe

2 klucze do ręcznego otwierania drzwi w przypadku awarii

zawleczka kontrująca trzpień

4 śruby mocujące podstawę obudowy do klamki z wbudowaną komora bateryjną

* 6 śrub do tulejek montażowych

* 4 tulejki montażowe

śruba kontrująca dodatkowy trzpień

* 2 tulejki kontrujące

3 śruby do tulejki kontrującej

\*Uwaga

W zależności od grubości skrzydła drzwi należy wybrać odpowiednie akcesoria - trzpień, tulejki i śruby ściągające.

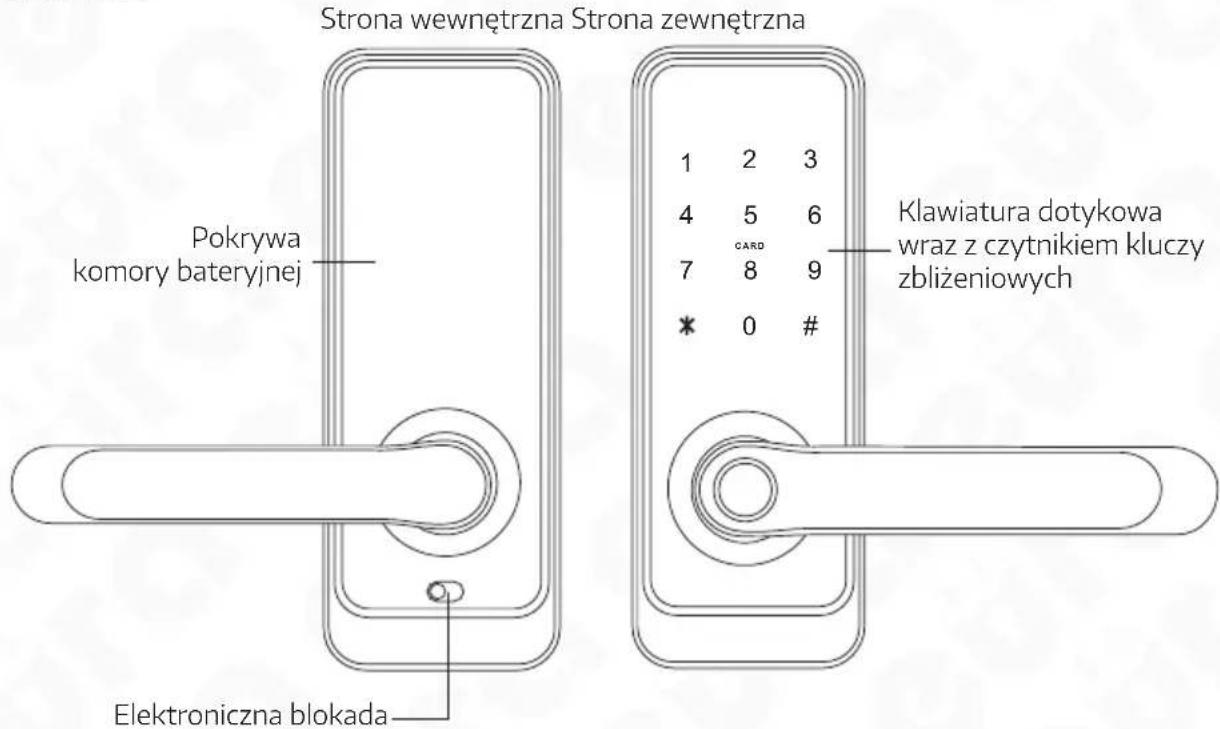

3. BUDOWA

Rys. 2. Budowa

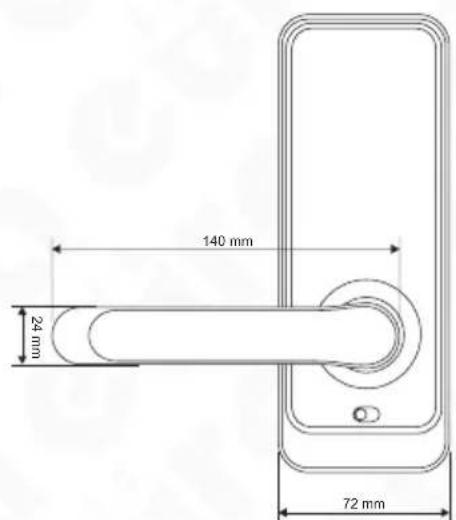

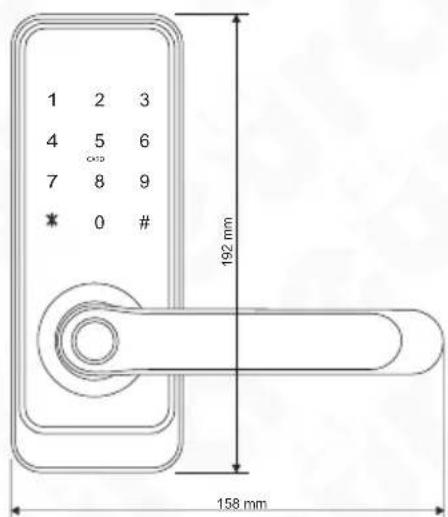

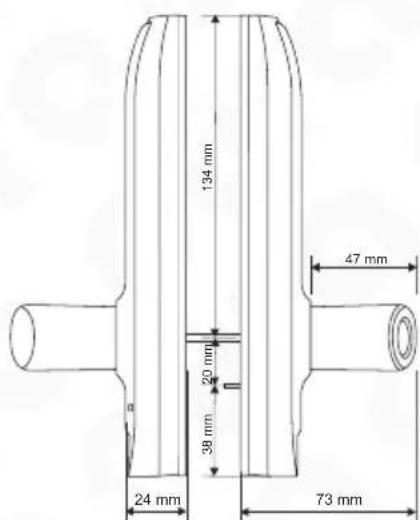

Rys. 3. Wymiary

4. ZASADA DZIAŁANIA

Po podaniu impulsu z elektronicznego modułu kontroli dostępu, serwomotor odblokowuje przekładnię mechaniczną umożliwiając tym samym otwarcie drzwi poprzez normalne przyciśnięcie klamki na części zewnętrznej. Otwarcie zostaje zasygnalizowane dźwiękiem. Okres oczekiwania na wciśnięcie klamki ustawiony jest fabrycznie na okres około 5 sekund, po tym czasie następuje ponowna blokada przekładni i przejście zamka w stan oczekiwania na podanie kolejnego impulsu z elektronicznego modułu kontroli dostępu.

Od strony wewnętrznej (lokalu) zawsze istnieje możliwość otwarcia drzwi poprzez zwykłe wciśnięcie klamki. Po zamknięciu otwartych drzwi następuje natychmiastowe zadziałanie mechanizmu zapadki, uniemożliwiając otwarcie drzwi od zewnątrz bez podania impulsu z elektro-nicznego modułu kontroli dostępu.

Istnieje możliwość awaryjnego otwarcia zamka przy użyciu zwykłego klucza mechanicznego, którego 2 sztuki znajdują się na wyposażeniu zestawu.

Dodatkowo urządzenie posiada funkcję blokady dostępu, która pozwala dostać się do pomieszczenia tylko kod administratora lub klucz wejścia awaryjnego.

5. MONTAŻ KLAMKI ELEKTRONICZNEJ W DRZWIACH

Do zestawu dołączone są trzpienie, tulejki oraz śruby umożliwiające montaż klamek w drzwiach o grubości 35\~65 mm. Podczas montażu, należy dobrać odpowiednia długość dołączonych elementów.

Uwaga!

Dla zwiększenia bezpieczeństwa klamki elektroniczne z kontrolą dostępu zaleca się montować w drzwiach przylgowych. Zaleca się również zainstalować wkładkę patentową w zamku wpuszczanym, dzięki której istnieje możliwość otwarcia zamka z kluczem bez względu na uszkodzenie klamki elektronicznej.

Montażu należy dokonywać posiadając klucze awaryjne przy sobie, które mogą być niezbędne w przypadku zatrzaśnięcia drzwi z niezaprogramowanym zamkiem. Montaż zamka należy wykonać na otwartym skrzydle drzwi, po zakończonej instalacji oraz zaprogramowaniu zamka, należy wykonać test pracy urządzenia, również na otwartym skrzydle.

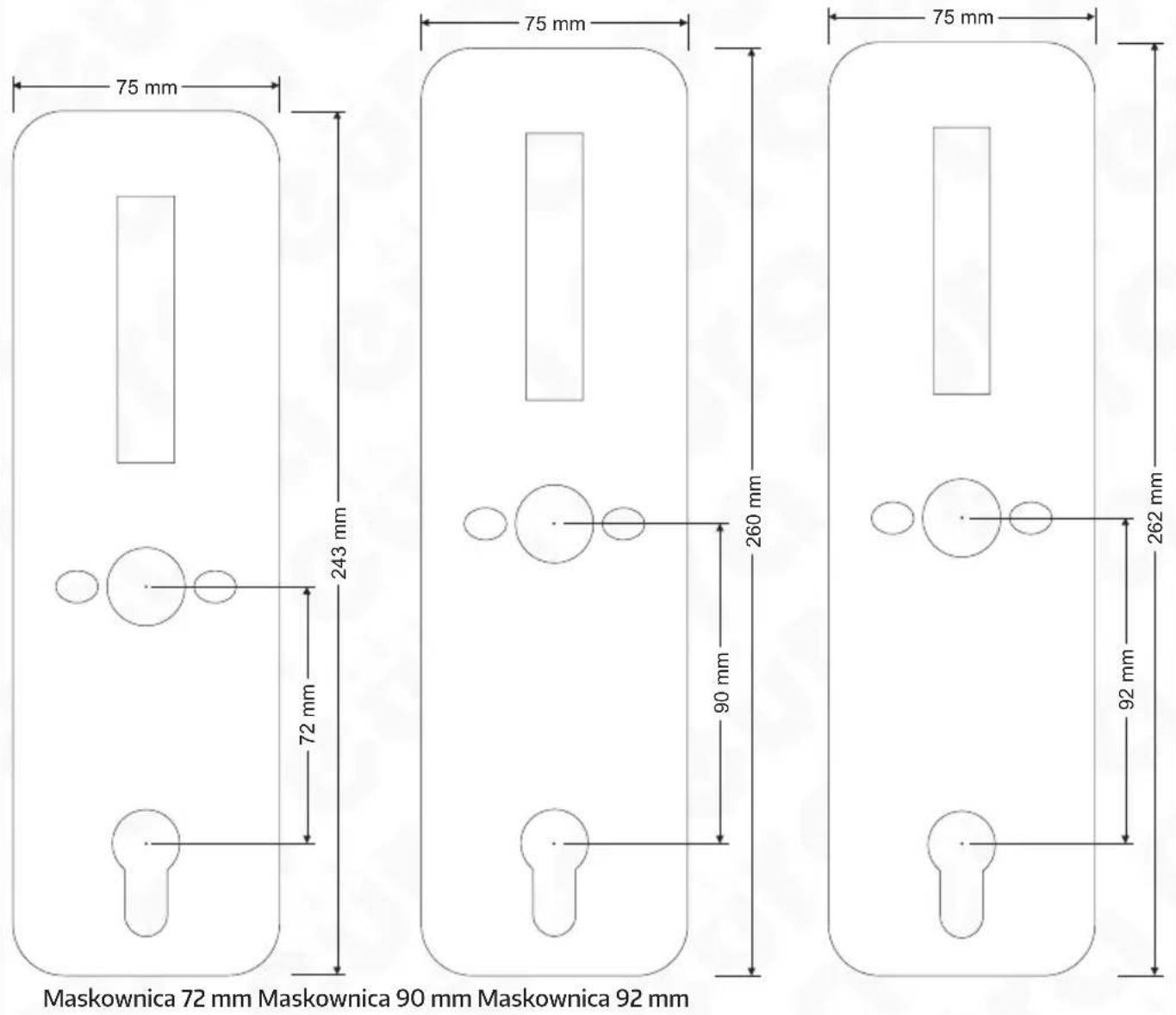

Zaleca się instalowanie klamki z wykorzystaniem zamka o rozstawie : 72 mm, 90 mm lub 92 mm. Istnieje możliwość zakrycia części otworu dedykowanego dla wkładki patentowej zamka dzięki zastosowaniu odpowiedniej maskownicy montażowej. Dedykowane maskownice dla odpowiedniego rozstawy, należy nabyć osobno.

Rys. 5.

5.1. USTAWIENIE ORIENTACJI KLAMKI (DRZWI LEWE/ PRAWE)

Wszystkie klamki elektroniczne są uniwersalne i istnieje możliwość zamocowania ich zarówno do drzwi otwieranych na lewo jak i na prawo.

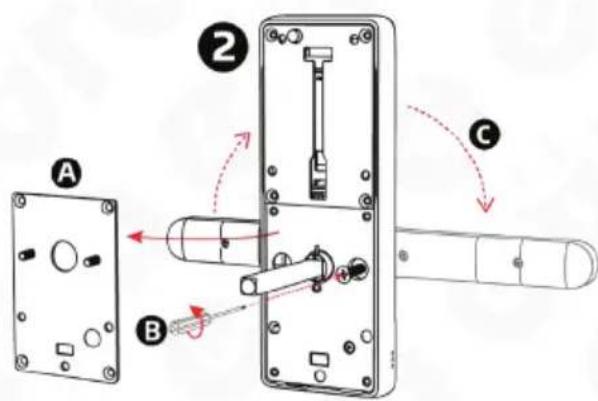

5.1.1 USTAWIENIE ORIENTACJI - FRONT KLAMKI

W celu ustalenia kierunku otwierania klamki z wbudowaną kontrolą dostępu należy:

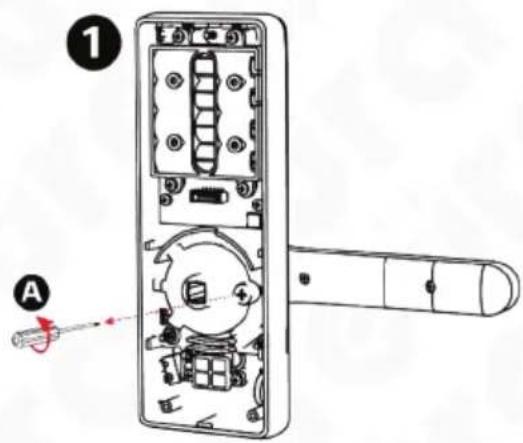

• odkręcić 4 śruby od podstawy szyldu, przytrzymujące osłone (rys. 6.),
• zdjąć osłone (rys. 6 pozycja 1-A),
• wykręcić śrubę kontrującą (rys. 6 pozycja 2-B),
• ustawić uchwyt w żądanym kierunku otwierania (rys. 6 pozycja 2-C)
• przykręcić śrubę kontrująca,
• założ być osłone i przykręcić śruby mocujące (rys. 6 pozycja 3)

W celu ustawienia kierunku otwierania klamki z wbudowana kieszenią na baterię należy:

• odkręcić śrubę kontrującą znajdującą się obok gniazda trzpienia (rys. 7., pozycja 1-A)
• ustawić uchwyt klamki w żądanym kierunku (rys. 7., pozycja 2)
• po ustaleniu kierunku, należy przykręcić śrubę ustalającą kierunek klamki (rys. 7., pozycja 3).

Trzpień należy umieścić w gnieździe znajdującym się w korpusie urządzenia oznaczonym trójkątem, a następnie zamontować zawleczkę kontrującą znajdującą się w komplecie akcesoriów.

Uwaga!

Montując trzpień, należy pamiętać, aby element znajdujący się na korpusie zamka był skierowany w dół klamki.

Rys. 8.

PRZYGOTOWANIE TRZPIENIA ZASTĘPCZEGO

W przypadku chęci zastosowania innego trzpienia niż dołączony do zestawu należy: zaopatzyć sie w trzpień o wymiarach 8 x 8 mm, następnie odmierzyć odpowiednią długość i ściąć trzpień.

Uwaga: Trzpień musi zostać ścięty na odpowiednią długość, tak aby wyeliminować możliwość przesuwania tego elementu podczas użytkowania, w innym przypadku gniazdo trzpienia będzie narażone na uszkodzenie.

5.3 MONTAŻ BATERII

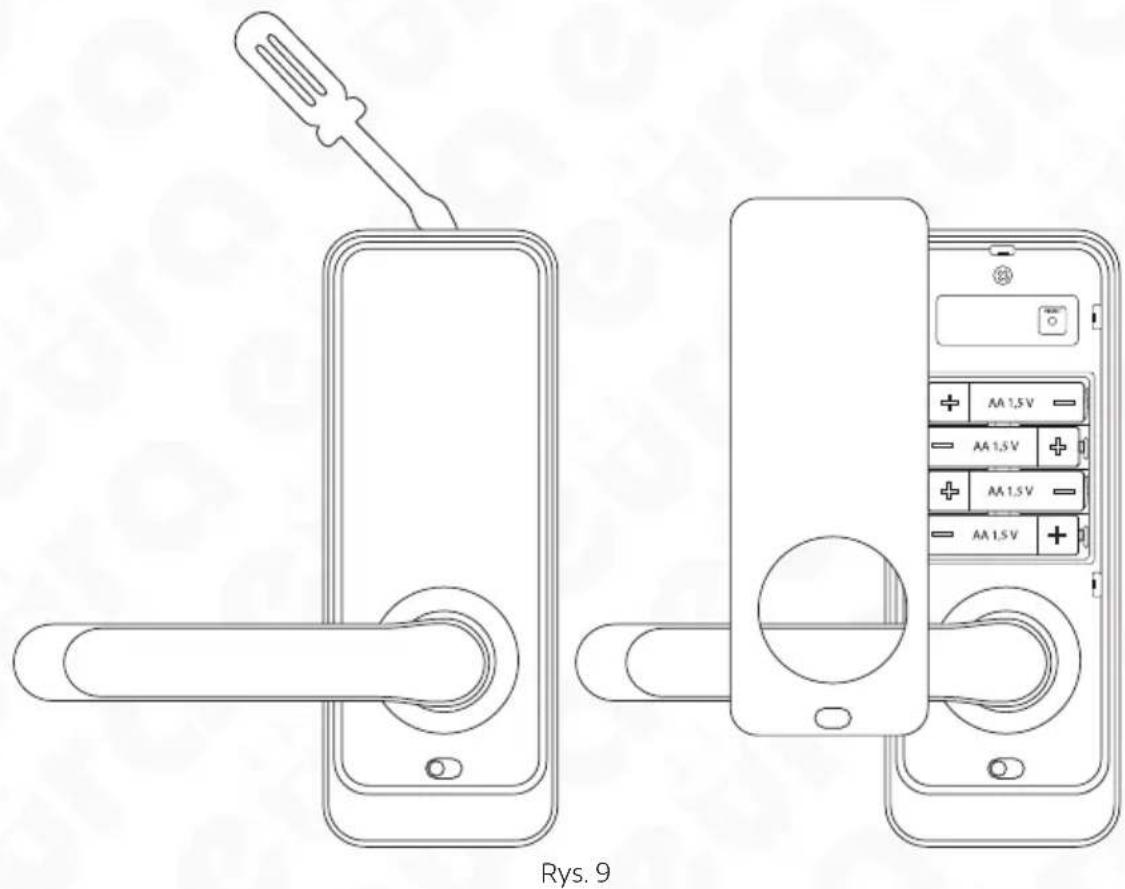

W celu montażu baterii w komorze bateryjnej, należy podważzyć śrubokrętem pokrywę komory bateryjnej w na środku górnej części..

Uwaga!

• Do prawidłowej pracy urządzenia wymagane jest zastosowanie baterii alkalicznych, nie należy stosować baterii akumulatorowych.
• Zaleca się, aby instalacja oraz programowanie klamki odbywało się przy otwartym skrzydle drzwi, po sprawdzeniu poprawności działania można zamknąć skrzydło.
• Po pierwszym włożeniu baterii klamka automatycznie przechodzi w stan uzbrojenia, dla-tego należy pamiętać, aby baterie wkładać już po zamontowaniu klamki elektronicznej w skrzydle drzwi. Jeżeli baterie zostały włożone wcześniej w celu otwarcia drzwi należy użyć klucza awaryjnego, który zaleca się mieć przy sobie podczas trwania instalacji.

Klamka elektromechaniczna zasilana jest 4 bateriami alkalicznymi DC 1,5 V typu AA i na jednym komplecie baterii może pracować ok. 1 roku.

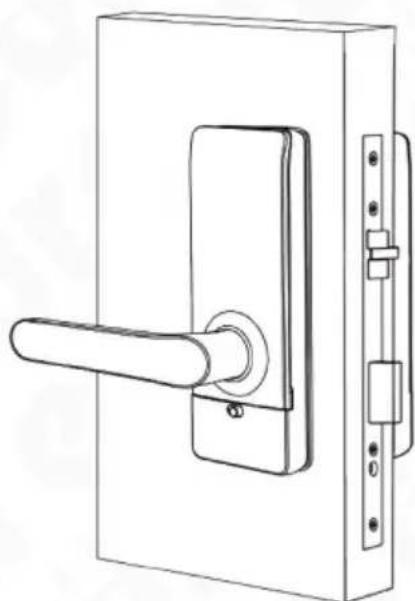

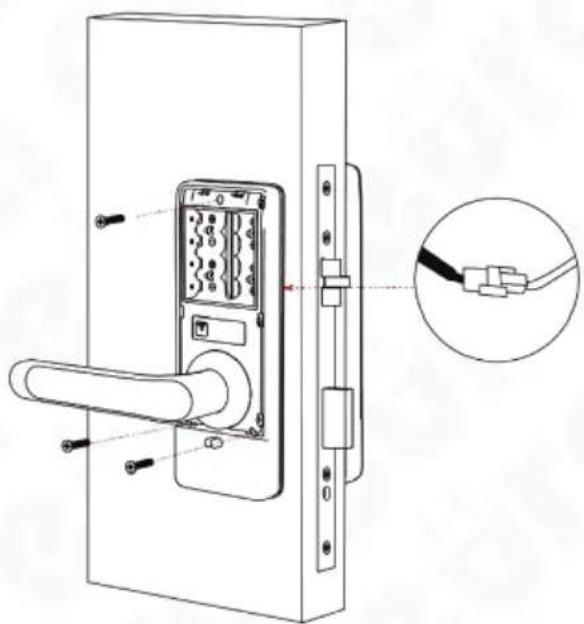

5.4. SCHEMAT MONTAŻOWY

W celu zamontowania klamki elektronicznej w drzwiach należy:

Wykorzystać istniejące otwory lub przygotować otwo- ry montażowe zgodnie z szablonem dołączonym do zestawu.

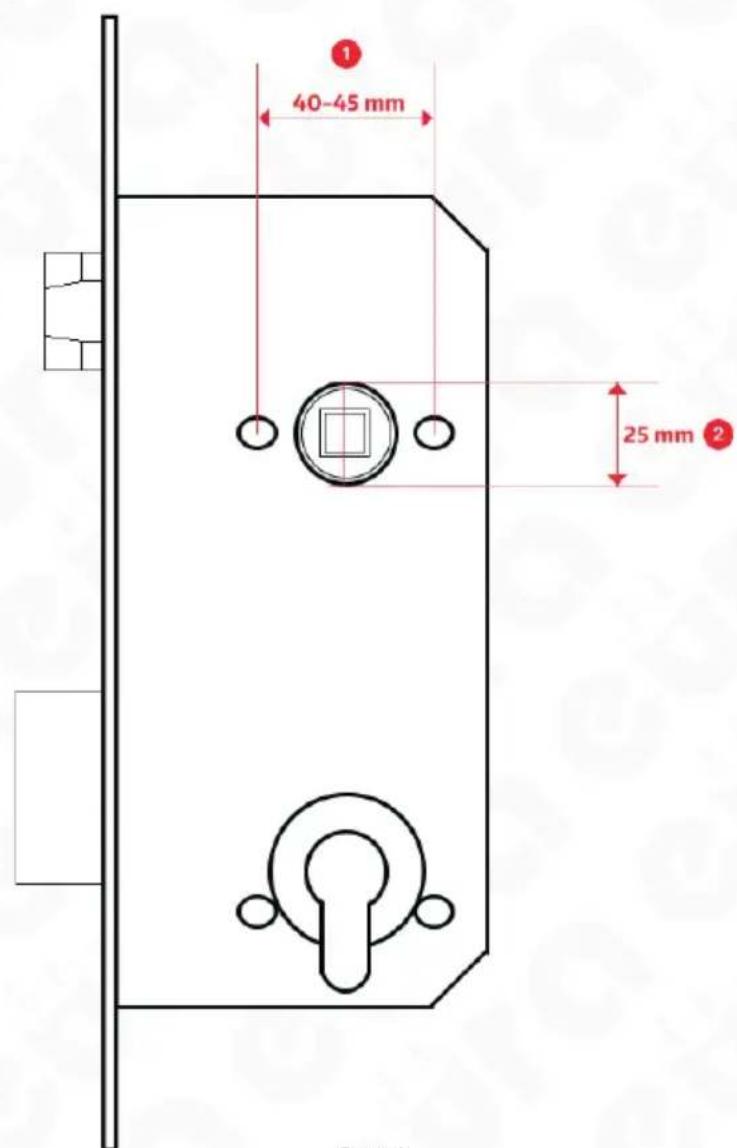

W celu wykonania otworów montażowych należy wyciągnąć zamek z drzwi, upewnić się, że jest on zgodny ze standardem wskazanym na Rys. 3, a następnie nawiercić otwory:

a. dwa o średnicy ok. 12 mm służące do skręcenia wewnętrznej i zewnętrznej części klamki.

b. jeden o średnicy 25 mm, służący do schowania gniazda trzpienia wraz z zawleczką blokującą.

c. trzeci podłużny otwór (patrz szablon) wykonujemy dla przeprowadzenia przewodu łączącego przednią część szyldu z tylną oraz dla ewentualnego zastosowania trzpienia kontrującego.

Rys. 11.

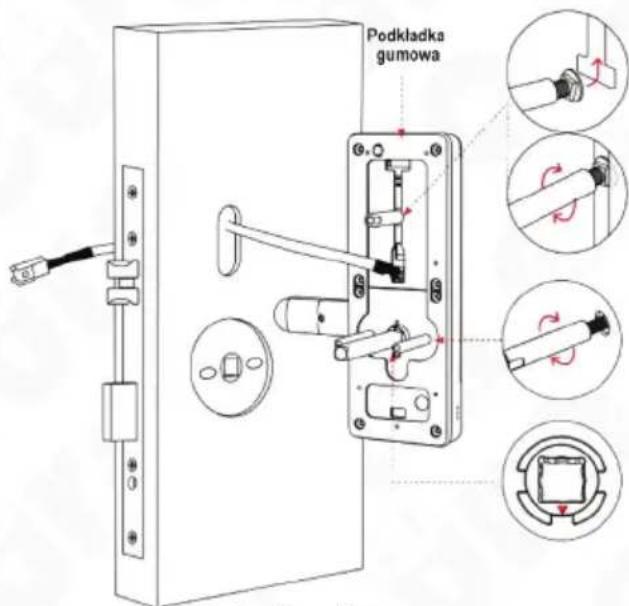

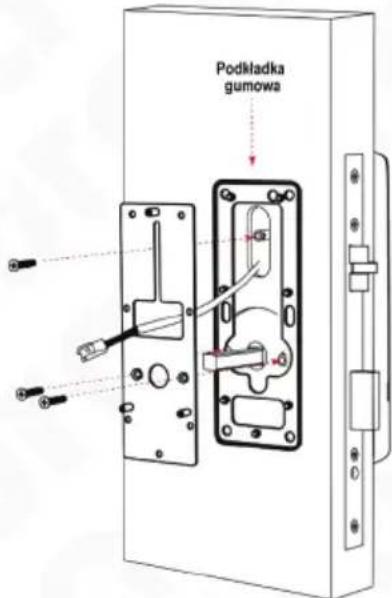

d. zgodnie z rysunkiem założyć podkładkę gumową oraz przykręcić tulejki do przedniego korpusu klamki,

e. przeprowadzić przewody łączące, wychodzące z zewnętrznej części szyldu powyżej zamka wpuszczanego,

f. przełożyć zewnętrzną część wraz z tulejami łączącymi przez skrzydło drzwi z wcześniej zamontowanym zamkiem

Rys. 12.

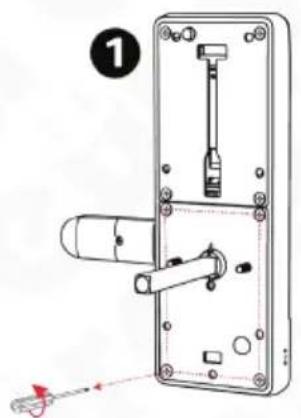

g. odkręcić podstawę mocującą z zewnętrznej części klamki, na podstawę mocującą założyć podkładkę gumową,

h. następnie przełożyć przewody łączące,

i. po czym przykręcić podstawę mocującą wykorzystując tuleje wewnętrznej części klamki

j. podłączyć przewody łączące oby dwie strony klamki, k. zdjąć pokrywę komory baterii, następnie przykręcić tylni korpus do podstawy mocującej

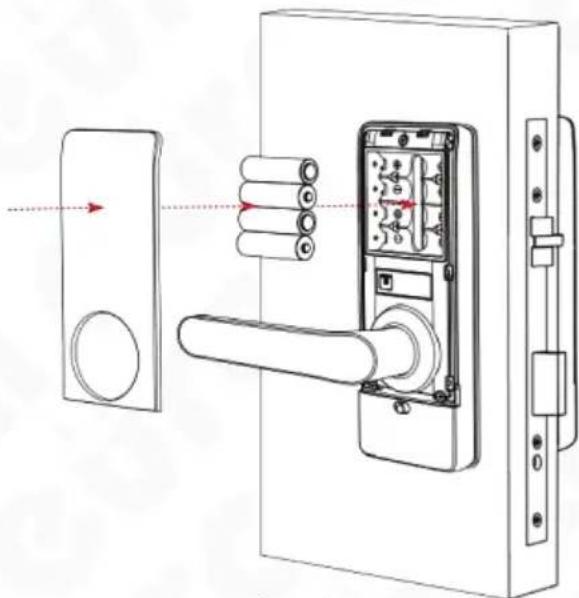

I. do komory zasilania włożyć 4 baterie alkaliczne 1,5 V typu AA, m. zamknąć komorę baterii,

n. zaprogramować klamkę elektroniczną.

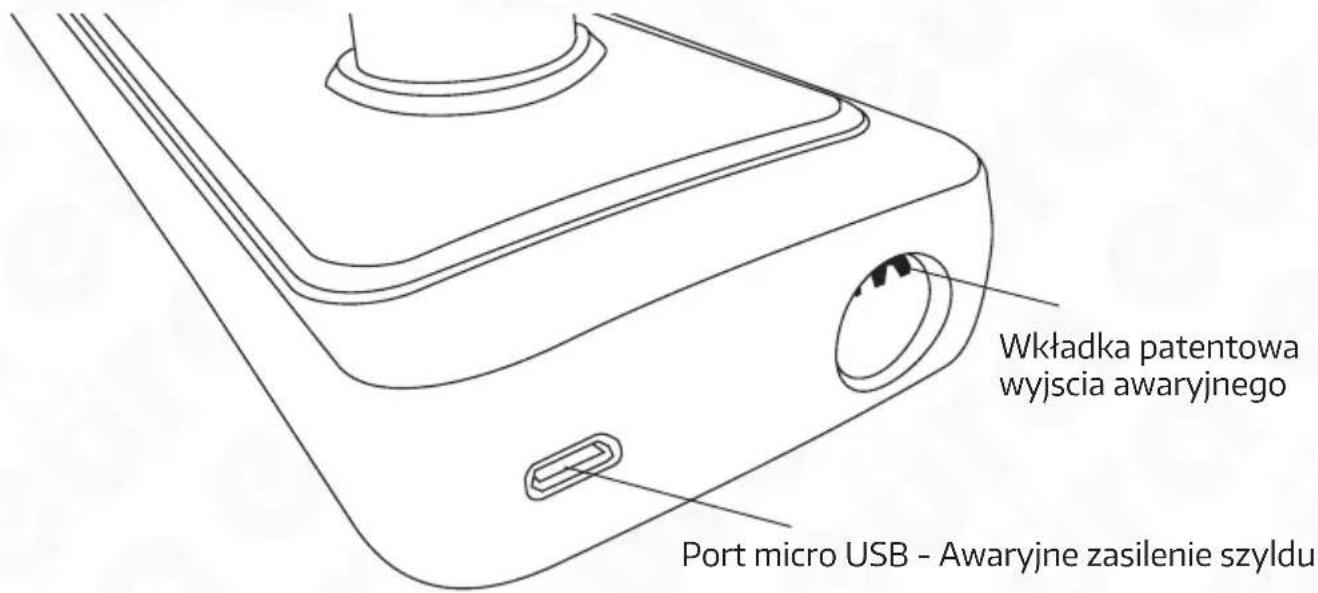

5.5 WEJŚCIE AWARYJNE

Rys. 16.

W przypadku potrzeby wejścia do lokalu, przy użyciu klucza awaryjnego należy wsunąć klucz awaryjny we wkładkę znajdującą sie u dołu urządzenia od strony kontroli dostępu oraz przekręcić klucz w prawo do wyczuwalnego oporu. Następnie naciskając klamkę można wejść do pomieszczenia.

Uwaga!

Istnieje możliwość awaryjnego zasilenia klamki w przypadku rozładowania baterii. W tym celu należy wykorzystać gniazdo micro USB (DC 5 V) znajdujące się w dolnej części klamki zewnętrznej.

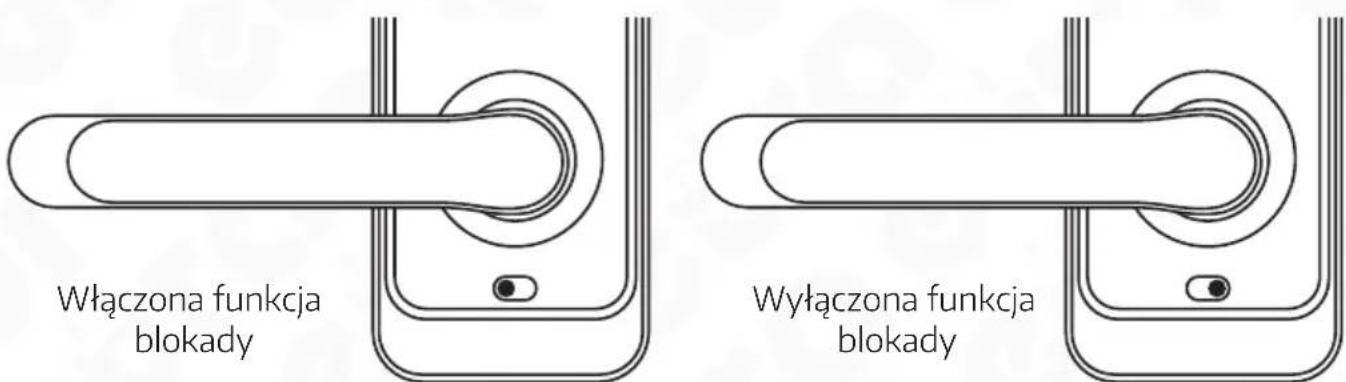

6. ELEKTRONICZNA BLOKADA

Rys. 17.

1. W celu włączenia funkcji blokady elektronicznej, należy w aplikacji aktywować funkcję "blokady prywatności";
2. Gdy przycisk jest w położeniu koloru czerwonego znajduje się w stanie zablokowania i można go odblokować tylko przez aplikacje administratora lub klucz mechaniczny.

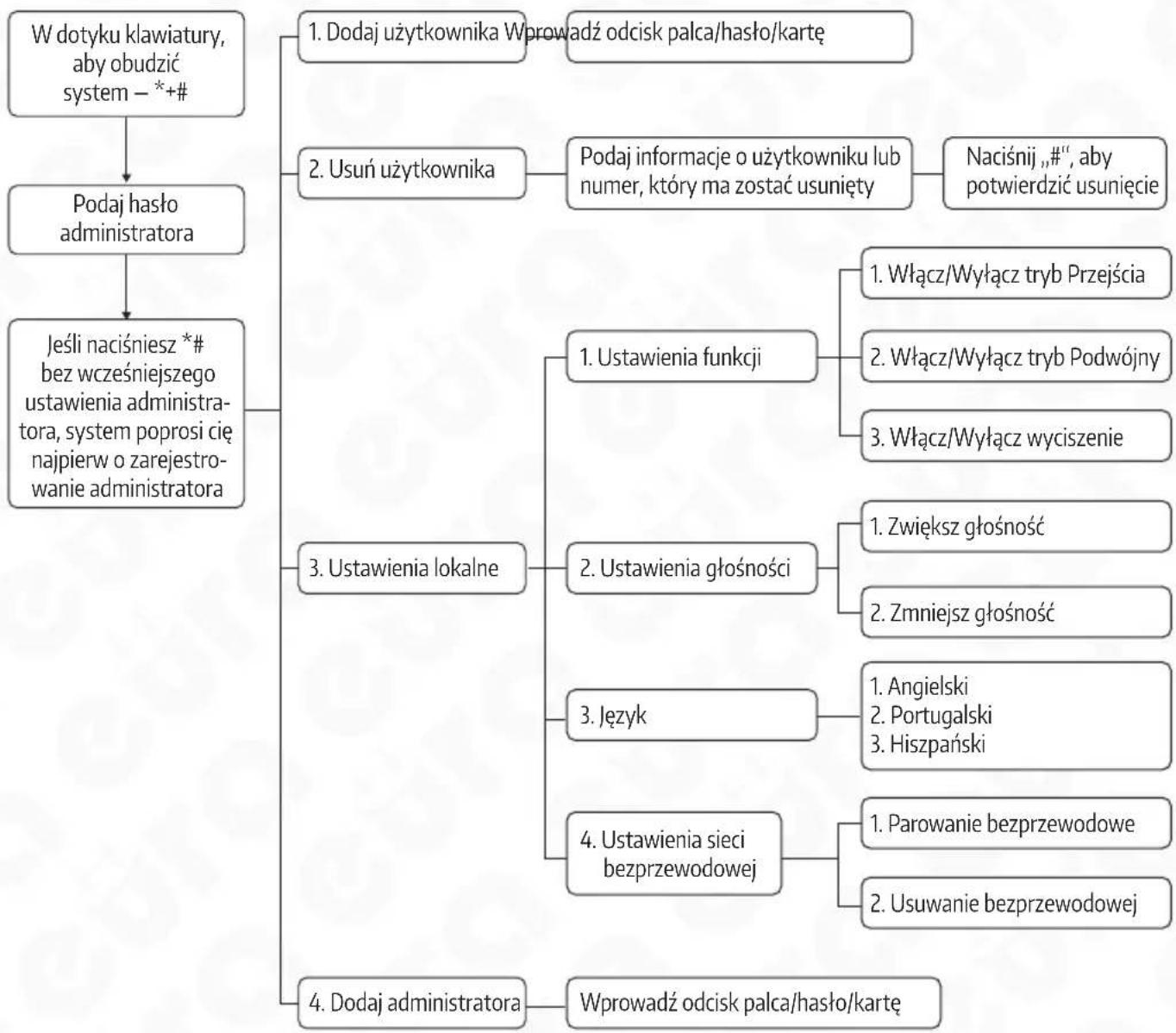

7. PROGRAMOWANIE I OBSŁUGA KLAMKI ELEKTRONICZNEJ Z KONTROLĄ DOSTĘPU

Jak ustawić Tryb Przejścia (zamek zawsze w stanie "odblokowany", bez potrzeby weryfikacji):

1. Naciśnij sekwencję "O" + "#" + hasło administratora.
2. Po poprawnym wykonaniu tej operacji otrzymasz komunikat potwierdzający "operację uda- na".
3. Teraz Tryb Przejścia zostanie aktywowany, co oznacza, że zamek pozostanie zawsze odblokowany bez konieczności weryfikacji.

Jak ustawić Automatyczne Blokowanie (możesz wybrać czas blokowania: 5S, 10S, 15S, 20S):

1. Aby ustawić Automatyczne Blokowanie na 5 sekund, naciśnij "1" + "#" + hasło administratora.
2. Aby ustawić Automatyczne Blokowanie na 10 sekund, naciśnij "2" + "#" + hasło administratora.
3. Aby ustawić Automatyczne Blokowanie na 15 sekund, naciśnij "3" + "#" + hasło administratora.
4. Aby ustawić Automatyczne Blokowanie na 20 sekund, naciśnij "4" + "#" + hasło administratora.

Po wykonaniu odpowiedniej operacji, zamek będzie automatycznie blokowany po upływie wybranego czasu.

8. RESET KLAMKI

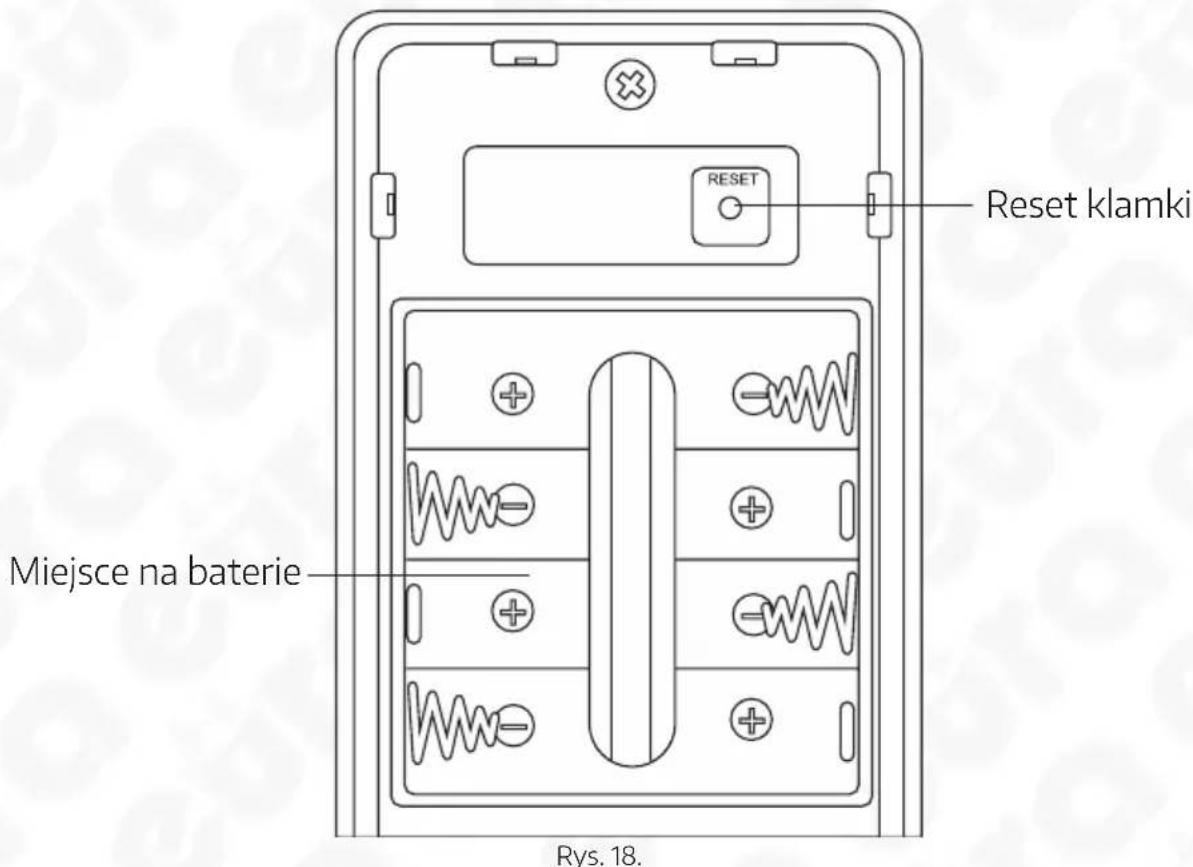

Pod pokrywą baterii znajduje się przycisk resetu klamki. W celu wykonania resetu należy wci- snąć przycisk resetu na czas 5 sekund, następnie wprowadzić na panelu szyfratora kod 000#. Po wykonaniu procedury resetu dane zamka zostały przywrócone do ustawień fabrycznych.

1. SPECYFIKACJA TECHNICZNA

PARAMETR
Napięcie zasilania 6 V DC
Rodzaj zasilania Baterie alkaliczne (4 x AA 1,5V)
Pobór prądu - czuwanie / praca <18uA / 200 mA
Maks. liczba użytkowników Klucze zbliżeniowe, Kody PIN - 300
Przeznaczenie do drzwi lewe/ prawe
Materiał obudowy Stop cynku
Czas trwania impulsu zwalniającego 5-900 sek
Szyfrator Tak, dotykowy
Maks. moc promieniowania (RFID) <5mW
Częstotliwość pracy (RFID) Mifare 13,56 MHz
Dopuszczalna wilgotność względna 0-95%
Temperaturowy zakres pracy -35°C ~ +55°C
Zalecane miejsce instalacji wewnętrzne i zewnętrzne
Współczynnik ochrony IP55
Maksymalne siły operacyjne działające na szyld	siła zamykająca lub siła potrzebna do rozpoczęcia ruchu skrzydła		10 N
	okucia poruszane dłonią	moment maksymalny (Nm)	1 Nm
		siła maksymalna	10 N
Wymiary szyldu zewnętrznego (W x SZ x G)	195x73x72 mm
Wymiary szyldu wewnętrznego (W x SZ x G)	195x73x72 mm
Waga netto	1200 g

Uwaga: Producent zastrzega sobie możliwość dokonania zmian parametrów technicznych bez uprzedzenia
