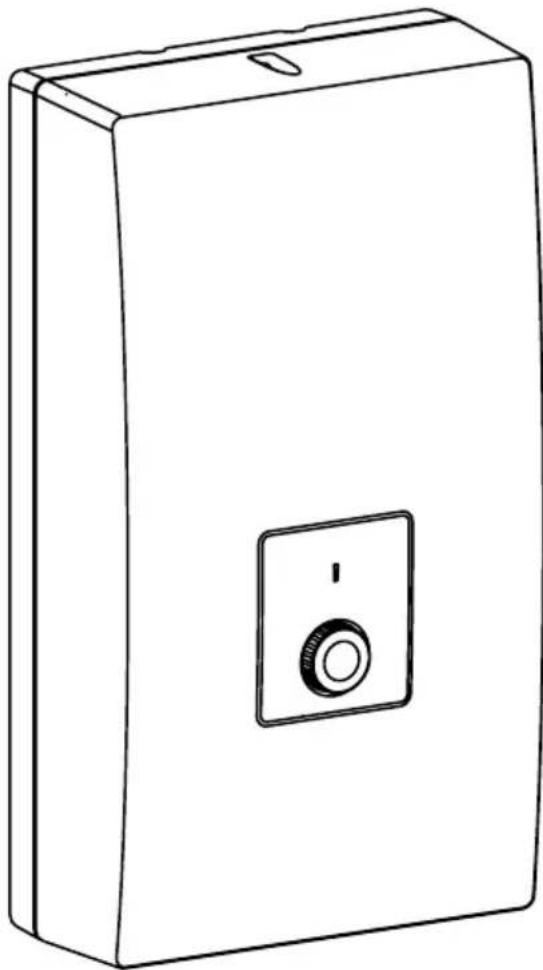

INSTRUKCJA OBSŁUGI PPH3 KOSPEL

Elektryczny Przepływowy Podgrzewacz Wody

Instrukcja montażu i obsługi

Z tego urządzenia mogą korzystać dzieci w wieku od 3 lat i starsze oraz osoby o zmniejszonych zdolnościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy, jeśli są nadzorowane lub zostały poinstruowane o bezpiecznym użytkowaniu urządzenia i zrozumiały wynikające z tego niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być dokonywane przez dzieci bez nadzoru.

Zużyty produkt nie może być traktowany jako odpad komunalny. Zdemontowane, urządzenie należy dostarczyć do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów lub ze sklepem w którym zakupiony został ten produkt.

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwia prawidłową instalację i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Urządzenie przeznaczone jest wyłącznie do montażu na płaskiej ścianie.
3. Podgrzewacz można użytkować tylko wówczas, gdy został on prawidłowo zainstalowany i znajduje się w nienagannym stanie technicznym.
4. Przed pierwszym uruchomieniem oraz po każdym opróżnieniu podgrzewacza z wody (np. w związku z pracami przy instalacji wodociągowej z powodu konserwacji) powinien on zostać odpowietrzony wg punktu „od po wie trze nie”.
5. Podłączenie podgrzewacza do sieci elektrycznej oraz pomiar skuteczności ochrony prze ciw pora że nio wej powinien wykonać elektryk z uprawnieniami.
6. Podgrzewacz musi być bezwarunkowo połączony z uziemieniem ochronnym, którego jakość (ciągłość przewodu ochronnego) powinna być okresowo sprawdzana przez wykwalifikowanego elektryka. Zaleca się instalację podgrzewacza na uziemionej, stalowej lub miedzianej armaturze hydraulicznej.
7. Dopuszcza się stosowanie rur z tworzyw sztucznych na wlocie i wylocie urządzenia, przy czym w przypadku rur stosowanych na wylocie, ich wytrzymałość powinna wynosić minimum 20 bar przy temperaturze 70°C.
8. Urządzenie powinno być na stałe podłączone do instalacji elektrycznej z zaciskiem uziemiającym.
9. Zgodnie z ogólnymi przepisami instalacja elektryczna musi być wyposażona w wyłącznik różnicowoprądowy wysokoczuły (o maksymalnym prądzie zadziałania 30 mA), przy czym w obwodzie zasilania podgrzewacza zalecamy instalowanie osobnego czterobiegunowego wyłącznika różnicowoprądowego (niezależnego od reszty instalacji) o prądzie 10 lub 30 mA.
10. Urządzenia nie wolno instalować w pomieszczeniach za gro żo nych niebezpieczeństwem wybuchu, oraz w których tem pe ra tu ra otoczenia może obniżyć się poniżej 0°C.
11. Nie zaleca się stosowania baterii termostatycznych.
12. Przechowywanie podgrzewacza w pomieszczeniu z temperaturą poniżej 0°C grozi jego uszkodzeniem (wewnątrz znajduje się woda) i utratą gwarancji.
13. Urządzenie może być podłą czone je dy nie do rury wo do cią go wej zim nej wody.
14. Wlot wody tego urządzenia nie może być podłączony do wody uzyskanej z jakiegokolwiek innego systemu ogrzewania wody.
15. Należy pilnować, aby włączony podgrzewacz nie został opróżniony z wody, co może wystąpić przy braku wody w sieci wodociągowej.
16. Nie otwierać obudowy podgrzewacza przy włączonym zasilaniu elektrycznym.
17. Brak filtra sitkowego na za si la niu wodnym gro zi uszko dze niem podgrzewacza.
18. Kamień osadzony na elementach podgrzewacza może ograniczyć przepływ wody lub doprowadzić do uszkodzenia podgrzewacza. Uszkodzenie podgrzewacza z tego powodu nie podlegają gwarancji. Podgrzewacz i armaturę sanitarną należy poddawać okresowemu odkamienianiu, a częstotliwość odkamieniania uzależnić od twardości wody. Osadzanie się kamienia można częściowo ograniczyć montując na wlocie zimnej wody magnetyzer.
19. Należy zwrócić uwagę na fakt, iż woda o temp. powyżej 40°C wywołuje uczucie gorąca (zwłaszcza u dzieci), a temp. powyżej 50°C może powodować oparzenia I stopnia (szczególnie u małych dzieci).

2 3 1

1. Oznaczyć przy pomocy szablonu, położenie miejsc montażowych.
2. Doprowadzić do ozna czo nych miejsc instalację elektryczną i wodną.

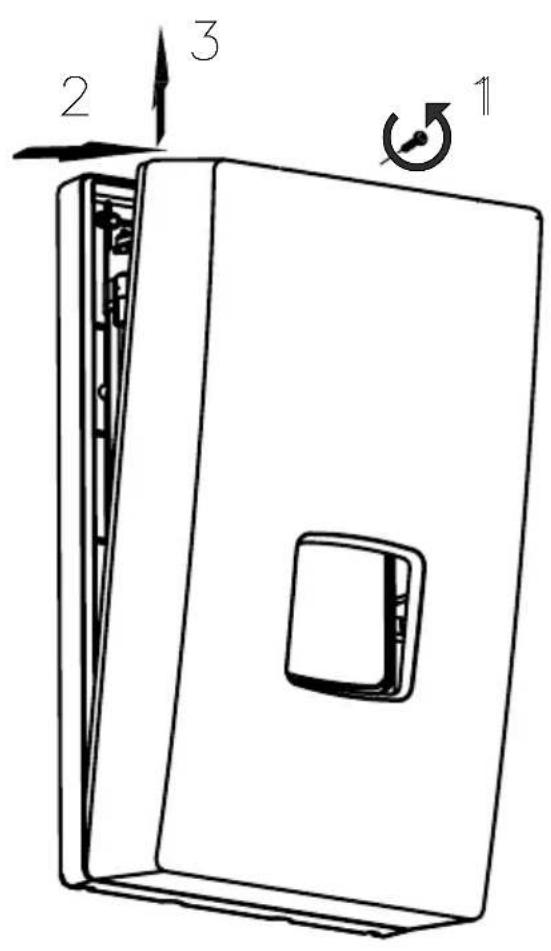

3. Zdjąć pokrywę podgrzewacza.
4. Zamontować podgrzewacz na wkrętach mocujących, wpro wa dzając wcześniej elektryczny prze wód zasilający.
5. Podłączyć podgrzewacz do insta lacji elektrycznej.
6. Usunąć zaślepki z przyłączy zimnej i ciepłej wody.
7. Podłączyć pod grze wacz do in sta la cji wodnej.
8. Odkręcić zawór doprowadzający zim na wodę i sprawdzić szczel ność połączeń wod nych.
9. Odpowietrzyć instalację według punktu „Odpowietrzenie”.
10. W czasie instalacji podgrzewacza należy sprawdzić załą czenie wyłącznika bezpieczeństwa (dotyczy tylko pierwszego podłączenia urządzenia).
11. Zamontować pokrywę pod grze wa cza.
12. Upewnić się, czy przez otwory w tylnej ściance urzą dze nia nie ma dostępu do elementów będących pod napięciem.

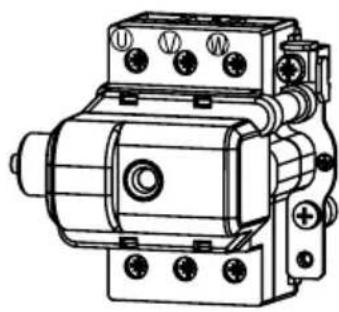

Wyłącznik bezpieczeństwa

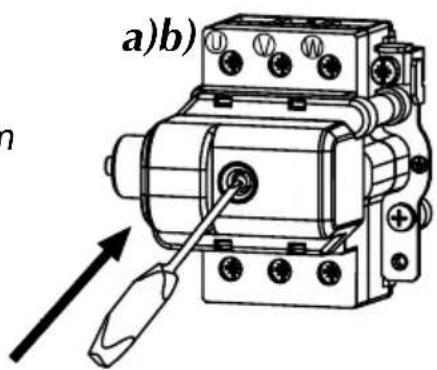

a) - za łącza nie wy łącz ni ka
b) - wyłącznik w stanie załączonym (wciśnięty trzpień)

a)b) η

UWAGA! W przypadku zadziałania wyłącznika bezpieczeństwa w czasie użytkowania urządzenia należy skontaktować się z serwisem.

Ponowne załączanie wyłącznika i dalsze użytkowanie urządzenia grozi jego poważnym uszkodzeniem.

1. Wyłączyć zasilanie elektryczne podgrzewacza.
2. Włączyć przepływ wody (odkręcić zawór ciepłej wody) w celu odpowietrzenia instalacji (ok.15÷30 sekund) aż woda zacznie płynąć jednolitym, równym strumieniem.
3. Włączyć zasilanie elektryczne.

Eksploatacja

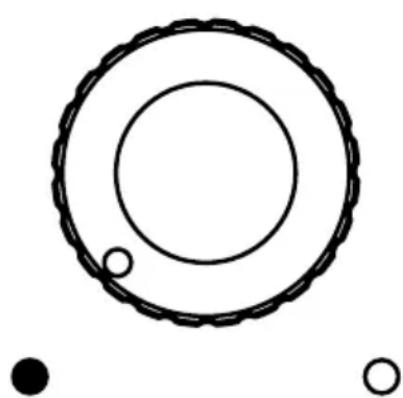

Podgrzewacz włącza się au to ma tycz nie po osiągnięciu odpowiedniego przepływu wody. Przy wzroście po bo ru ciepłej wody za łącza się drugi stopień grzania. Użyt kow nik może ustawiając pokrętło w po zy cji I, przełączyć podgrze wacz na pracę w trybie ekonomicznym (obniżona moc maksymalna). Ustawiając pokrętło w pozycję II, prze łącza na pracę w za kre sach wyższych temperatur (moc maksymalna równa znamionowej). świeci się wskaźnik czerwony - włączone grzanie.

Pokrętło w pozycji II

Pokrętło w pozycji I

W przypadku niepoprawnej pracy podgrzewacza należy sprawdzić ewentualne przyczyny.

ObjawyPrzyczyny
Nie świecą wska żni ki	Usterka in sta la cji elektrycznej zasilającej podgrzewacz
Podgrzewacz słabo grzeje lub nie grzeje wcale	Usterka in sta la cji elektrycznej zasilającej podgrzewacz
	Za mały przepływ wody przez podgrzewacz(np. zabrudzony filtr sit ko wy)

Usunięcie w/w przyczyn niepoprawnej pracy podgrzewacza nie wchodzi w zakres prac gwarancyjnych. W przypadku awarii (tzn. gdy podgrzewacz nie pracuje poprawnie a żadna z wymienionych przyczyn nie wy stę pu je) należy skontaktować się z punktem serwisowym w celu naprawy urządzenia.

Konserwacja

Czyszczenie filtra wody:

1. Wyłączyć zasilanie elektryczne oraz zamknąć dopływ zim nej wody.
2. Zdjąć pokrywę podgrzewacza.

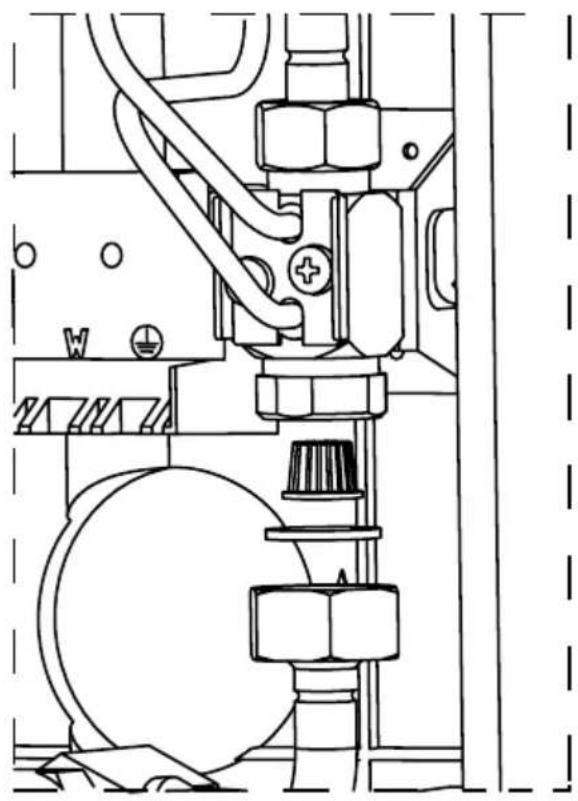

3. Odkręcić przyłącze wło to we od ze społu kryzy - po stro nie zim nej wody (przytrzymać klu czem 22 ze spół kryzy).
4. Wyjąć filtr sitkowy z gniazda zespołu kryzy.
5. Usunąć zanieczyszczenia z filtra sitkowego.
6. Zamontować filtr sitkowy na po prze dnim miej scu.
7. Przykręcić przyłącze wlotowe do zespołu kryzy.
8. Otworzyć zawór na do pły wie zim nej wody - sprawdzić szczel ność połączeń.
9. Zamontować pokrywę pod grze wa cza.
10. Przeprowadzić od po wie trze nie in sta la cji zgodnie z pkt. Odpowietrzenie.

PPH3 9 12 15 18 21
Moc znamionowa kW 912151821
Zasilanie 400V 3~
Nominalny pobór prądu A 3x13,0 3x17,3 3x21,7 3x26,0 3x30,3
Ciśnienie wody zasilającej		MPa	0,15 - 1,0			0,2-1,0	0,25 - 1,0
Punkt włączenia	I stopień grzania	l/min	1,9	2,3	3,2 3,6	4,3
	II stopień grzania		3,1	3,8	4,7	5,1	6,1
Wydajność (przy przyroście temperatury wody o 40°C i ciśnieniu wody zasilającej 0.4 MPa)		l/min	3,3	4,3	5,4	6,5	7,6
Mini. przekrój elektrycznych przewodów przyłączeniowych		mm2	4 x 1,5	4 x 2,5		4 x 4
Maks. przekrój elektrycznych przewodów przyłączeniowych		mm2	4 x 16
Maks. dopuszczalna impedancja sieci zasilającej		Ω					0,43

Wymiary gabarytowe	mm	440 x 245 x 126
Masa	kg	~4,8
Przyłącza wodne		G 1/2" ( rozstaw króćców 100 mm )

Minimalna rezystywność wody w temperaturze 15°C dla podgrzewacza PPH3 wynosi 1100 Ωcm.
