RD-70 - Radio Dartel - Bezpłatna instrukcja obsługi

Typ produktu	Radio przenośne
Marka	Dartel
Model	RD-70
Wymiary (szer. x wys. x gł.)	20 x 12 x 8 cm
Waga	0,5 kg
Zasilanie	AC 230V / baterie (4 x AA)
Zakres częstotliwości	FM 87,5-108 MHz / AM 530-1600 kHz
Funkcje	Regulacja głośności, pokrętło strojenia, gniazdo słuchawkowe, antena teleskopowa
Moc wyjściowa	2 W
Wyjście słuchawkowe	3,5 mm jack stereo
Kolor	Czarny
Materiał obudowy	Tworzywo sztuczne
Czyszczenie	Przecierać suchą, miękką szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć, nie otwierać obudowy
Części zamienne	Niedostępne osobno
Gwarancja	24 miesiące

Często zadawane pytania - RD-70 Dartel

Jak włączyć radio Dartel RD-70?

Przekręć pokrętło głośności w prawo, aby włączyć urządzenie. Usłyszysz charakterystyczne kliknięcie.

Jak ustawić stację radiową?

Użyj pokrętła strojenia, aby dostroić się do żądanej częstotliwości. Dla lepszego odbioru rozłóż antenę teleskopową.

Czy radio może działać na baterie?

Tak, radio Dartel RD-70 może być zasilane czterema bateriami AA (nie dołączonymi) lub podłączone do sieci za pomocą dołączonego kabla.

Jak podłączyć słuchawki?

Podłącz słuchawki z wtyczką 3,5 mm do gniazda słuchawkowego z przodu radia. Głośnik wewnętrzny zostanie wtedy wyciszony.

Dlaczego odbiór FM jest zakłócony?

Spróbuj rozłożyć antenę teleskopową całkowicie i zmienić położenie radia. Unikaj metalowych przedmiotów w pobliżu.

Jak wyłączyć radio?

Przekręć pokrętło głośności w lewo do oporu, aż usłyszysz kliknięcie wyłączenia.

Jak czyścić radio?

Odłącz radio od zasilania. Przecieraj obudowę suchą, miękką szmatką. Nie używaj środków chemicznych ani wody.

Czy radio ma funkcję budzika?

Nie, model Dartel RD-70 jest prostym radiem bez dodatkowych funkcji, takich jak budzik czy timer.

Jaka jest moc radia?

Radio ma moc wyjściową 2 W, co zapewnia wystarczającą głośność do użytku domowego.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcję w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com. Wyszukaj model RD-70 firmy Dartel.

INSTRUKCJA OBSŁUGI RD-70 Dartel

Radioodbiornik sieciowy

Model: RD-70

RoHS

Szanowny Użytkowniku.

Przed użyciem radioodbiornika RD-70, przeczytaj instrukcję obsługi.

Pozwoli to uniknąć ewentualnych problemów z uruchomieniem oraz problemów eksploatacyjnych.

Ważne informacje

Uwaga!

Urządzenie jest zasilane z sieci elektrycznej \~230 V.

Istnieje ryzyko porażenia prądem elektrycznym!

Przeczytaj uważnie zamieszczone informacje!

• Urządzenie należy użytkować tylko w suchych pomieszczeniach.
• Urządzenie należy chronić przed wilgocią.
• W przypadku uszkodzenia, naprawę urządzenia należy zlecić wykwalifikowanemu serwisowi.
• Chron kabel sieciowy przed zgniataniem, rozciąganiem, i innymi urazami mechanicznymi.
• Odłączaj kabel sieciowy od sieci elektrycznej w czasie burzy.
• Odbiornik radiowy powinien być zainstalowany z dala od innych urządzeń elektronicznych i elektrycznych, na przykład komputerów i urządzeń mikrofalowych. Urządzenia te mogą zakłócać odbiór fal radiowych.
• Nie wolno otwierać obudowy i samodzielnie naprawiać urządzenia. Może to być niebezpieczne i powoduje utratę praw gwarancyjnych. Naprawa powinna być wykonana tylko przez autoryzowany serwis.
• Zużyte baterie są odpadami niebezpiecznymi i nie należy wyrzucać ich do śmieci !!! Zużyte baterie należy zwrócić do sprzedawcy lub do innych punktów wyznaczonych do tego celu.
• Urządzenia nie należy wystawiać na działanie wysokich temperatur, na przykład słońca, ognia, itp.
• Urządzenie należy ustawić-zainstalować w miejscu o dobrej wentylacji. Uchroni to radioodbiornik przed nagrzewaniem.
• Urządzenia nie należy nakrywać, zastawiać innymi przedmiotami.
• Urządzenie należy czyścić tylko suchą szmatką.
• Nie należy urządzenia pryskać-czyścić detergentami.

Szanowny Użytkowniku.

Znak (przekreślony kosz) umieszczony na spodzie urządzenia oznacza, że produktu, po upływie okresu użytkowania nie należy usuwać z innymi odpadami gospodarstwa domowego.

Poprzez segregację odpadów, w szczególności pochodzących ze zużytego sprzętu elektrycznego i elektronicznego oraz oddawanie ich do punktów zbierania takiego sprzętu, gospodarstwa domowe przyczyniają się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu elektrycznego i elektronicznego.

W ten sposób gospodarstwo domowe aktywnie uczestniczy w ochronie środowiska, gdyż zużyty sprzęt elektryczny i elektroniczny jest odpadem potencjalnie niebezpiecznym dla środowiska.

W celu uzyskania dokładnych informacji należy skontaktować się z punktem sprzedaży (dostawcą), w którym produkt został zakupiony.

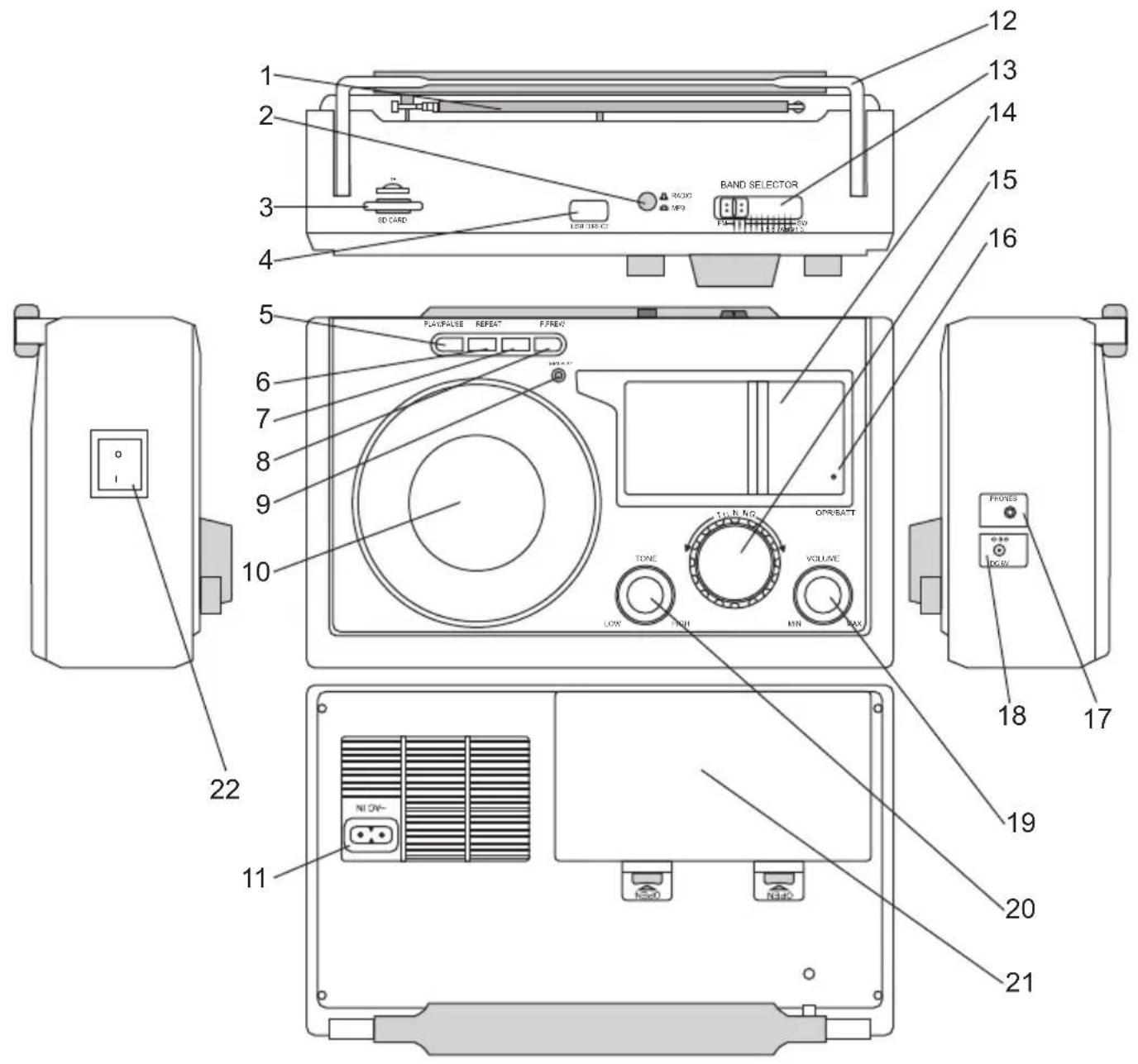

1. Opis elementów funkcyjnych

1. Antena
2. Przełącznik RADIO/MP3- wybór trybu pracy urządzenia.
3. Gniazda SD CARD / TF - służą do podłączenia karty pamięci SD oraz mikro karty TF.
4. Gniazdo USB DIRECT - służy do podłączenia nośnika pamięci USB.
5. Przycisk PLAY/PAUSE - załączanie odtwarzania muzyki z nośników pamięci USB/SD, wprowadzanie pauzy.
6. Przycisk REPEAT- powtarzanie odtwarzania utworu.
7. Przycisk REW- przewijanie plików MP3 do tyłu.
8. Przycisk F.F- przewijanie plików MP3 do przodu.
9. Dioda Mp3 PLAY - świeci się, gdy w użyciu jest nośnik USB lub karta SD.

10. Głośnik

11. Gniazdo sieciowe \~AC IN (230V).

12. Rączka do przenoszenie radioodbiornika
13. Przełącznik BAND SELECTOR- wybór częstotliwości radiowych FM/AM/SW.
14. Skala
15. Pokrętło TUNING - służy do wyboru stacji radiowych.
16. Dioda OPR/BATT- świeci się, kiedy odbiornik jest załączony.
17. Gniazdo PHONES- służy do podłączenia zestawu nagłownego lub dousznego, czyli słuchawek.
18. Gniazdo DC 6V IN (polaryzacja- "plus" w środku)- gniazdo do podłączenia zasilacza stabilizowanego.
    19 Pokrętło VOLUME- regulacja głośności.
19. Pokrętło TONE LOW/HIGH- regulacja barwy dźwięku.
20. Klapka komory bateryjnej.
21. Przełącznik O/I- załączanie/ wyłączanie radioodbiornika.

2. Zasilanie z sieci elektrycznej 230V

Radioodbiornik zasilany jest z sieci elektrycznej \~230V (50Hz). Urządzenie podłączamy do sieci elektrycznej za pomocą przewodu sieciowego, który należy najpierw podłączyć do gniazda \~AC IN znajdującego się na tylnej ściance radia, a następnie do gniazda sieci elektrycznej \~230V (50Hz).

Uwaga.

Przewód sieciowy może znajdować się w komorze bateryjnej.

Uwaga.

Do zasilania, zamiast przewodu sieciowego, można użyć zasilacza stabilizowanego prądu stałego o parametrach:

- napięcie 6V, moc 500mA,

- wtyczka o średnicy: średnica zew. 5,5mm x średnica wew. 2,5 mm

- polaryzacja - "plus" w środku.

Zasilacz należy podłączyć do gniazda DC 6V IN.

3. Zasilanie bateryjne

Należy użyć czterech baterii typu R20-1,5V. Baterie umieszczamy w komorze bateryjnej zgodnie z polaryzacją. Sposób włożenia baterii oraz oznakowanie polaryzacji zostało wytłoczone wewnątrz komory bateryjnej. Sprężynka powinna dotykać “minusa” baterii, natomiast “plus” baterii powinien stykać się z blaszką.

Uwaga.

Po włożeniu przewodu sieciowego do gniazda \~AC IN, nastąpi automatyczne odłączenie zasilania bateryjnego. Jednak należy pamiętać, że pozostawienie baterii w komorze bateryjnej na długi czas może grozić wyciekiem elektrolitu, dlatego jeżeli nie używamy baterii, należy je wyjąć z komory.

4. Załączanie/ wyłączanie radioodbiornika

Radioodbiornik załączamy/ wyłączamy przełącznikiem O/I znajdującym się na bocznej ściance urządzenia.

Pozycja O- urządzenie wyłączone.

Pozycja I- urządzenie załączone.

5. Regulacja głośności odtwarzania i barwy dźwięku

Po załączeniu urządzenia przełącznikiem O/I głośność odtwarzania regulujemy pokrętem VOLUME.

Do regulacji barwy dźwięku służy pokrętło TONE:

• pozycja LOW- tony niskie,
• pozycja HIGH - tony wysokie.

6. Wybór stacji radiowych

Uwaga.

Słuchanie radia jest możliwe, gdy przełącznik RADIO/MP3

jest ustawiony na pozycji RADIO.

Radio pozwala słuchać stacji radiowych z trzech zakresów:

• zakres fal ultrakrótkich FM (88MHz-108MHz)
• zakres fal krótkich SW (3,2MHz - 22MHz).
• zakres fal średnich AM (530 kHz - 1600kHz)

Odpowiedni zakres fal radiowych wybieramy za pomocą przełącznika BAND SELECTOR. Odpowiednią stację radiową wyszukujemy obracając pokrętło TUNING.

Uwaga.

W przypadku zakłóceń w odbiorze stacji radiowej należy dopasować położenie anteny teleskopowej (wysunąć, obrócić) lub nawet zmienić miejsce ustawienia samego radia. Należy unikać ustawiania radia w pobliżu urządzeń elektrycznych oraz przedmiotów metalowych, które mogą być źródłem zakłóceń.

7. Odtwarzanie plików MP3 z nośnika pamięci USB lub karty pamięci SD

Uwaga.

Odtwarzanie plików muzycznych MP3 z nośników USB lub karty pamięci SD jest możliwe, gdy przełącznik RADIO/MP3 jest ustawiony na pozycji MP3.

Po ustawieniu przełącznika RADIO/MP3 w pozycji MP3 oraz załączeniu urządzenia przełącznikiem O/I, kontrolka MP3 PLAY zaświeci się, a podczas odtwarzania muzyki będzie pulsować.

Gniazdo SD CARD służy do podłączenia karty pamięci o wymiarach (24x32x2,1)mm.

Gniazdo TF służy do podłączenia mikro karty pamięci o wymiarach (11x15x1)mm.

Odtwarzanie plików muzycznych Mp3:

• ustaw przełącznik RADIO/MP3 na pozycji MP3,
• załącz radio przełącznikiem O/I,
• włóż nośnik USB lub kartę pamięci SD do odpowiedniego gniazda.
• odtwarzanie plików muzycznych nastąpi automatycznie.

Uwaga.

- Jeśli urządzenie nie rozpozna nośnika USB lub karty SD, należy wyjąć nośnik pamięci i włożyć do gniazda ponownie.

W czasie odtwarzania utworów muzycznych MP3 można:

• nacisnąć przycisk PLAY/PAUSE, aby zatrzymać/ wznowić odtwarzanie,
• nacisnąć przycisk F.F, żeby przejść do odtwarzania kolejnego utworu lub nacisnąć i przytrzymać przycisk F.F, aby przewinąć utwór do przodu,
• nacisnąć przycisk REW, żeby przejść do odtwarzania poprzedniego utworu lub nacisnąć i przytrzymać przycisk REW, aby przewinąć utwór do tyłu,
• nacisnąć przycisk REPEAT, żeby powtórzyć słuchany utwór.

Uwaga:

Producent zastrzega, że ze względu na różnorodność typów, producentów nośników USB oraz kart SD/TF, urządzenie RD-70 może nie rozpoznać niektórych nośników!

8. Podłączenie słuchawek

Radioodbiornik został wyposażony w gniazdo PHONES, które służy do podłączenia słuchawek nagłownych lub dousznych. Po podłączeniu słuchawek, głośnik radioodbiornika zostanie wyłączony. Radia lub muzyki z nośników USB/SD można słuchać przez słuchawki. Głośność regulujemy pokrętem VOLUME.

9. Rozwiązywanie problemów

Aby zachować ważność gwarancji, nie wolno samodzielnie otwierać obudowy i naprawiać urządzenia. Jeśli w trakcie korzystania z tego urządzenia wystąpią problemy, należy wykonać poniższe czynności sprawdzające przed odesłaniem do serwisu.

Brak zasilania

• Upewnij się, że wtyczka jest podłączona do gniazdka elektrycznego.
• Upewnij się, że w sieci elektrycznej jest napięcie.
• Jeśli używasz baterii upewnij się, że baterie zostały włożone prawidłowo lub czy nie są już wyczerpane.
• Upewnij się, czy przełączniki są we właściwej pozycji.

Brak dźwięku

• Pokrętło VOLUME może być ustawione na pozycji MIN.
• Upewnij się, czy przełączniki są we właściwej pozycji.
• Sprawdź zasilanie.

Słaby odbiór stacji radiowych

• Zwiększ odległość pomiędzy odbiornikiem, a innymi urządzeniami elektrycznymi i elektronicznymi.
• Zmień ustawienie i długość anteny.
• Baterie są już wyczerpane.

Radioodbiornik nie odtwarza plików MP3 z nośnika USB lub karty SD

• Słabe baterie.
• Nośnik nie został rozpoznany.
• Brak zasilania.

Dane techniczne:

• zakres fal: FM (UKF) 88MHz- 108 MHz, AM:530-1600KHz SW:3.2-22MHz

- czułość: >10uV

- moc głośnika: 5W, 4Ohm

- zasilanie: sieć elektryczna \~230V/ 50Hz lub baterie R20 (UM-1) (1,5V), 4 sztuki

• gniazdo USB 2.0
• średnica wtyczki/ gniazda słuchawkowego: typ jack, 3,5mm
• średnica wtyczki zasilacza: 5,5mm x 2,5mm
• gniazdo SD CARD do obsługi karty pamięci SD:(24x32x2,1)mm
• gniazdo TF do obsługi karty pamięci TF:(11x15x1)mm
• pojemność USB/SD do 32GB
• wymiary urządzenia: 26*8.1*15.5 cm
• waga: 1 kg

Informujemy, że wyrób o nazwie RD-70 jest zgodny dyrektywą 2014/53/UE (RED). Kopia deklaracji zgodności CE może zostać udostępniona na życzenie użytkownika.
