INSTRUKCJA OBSŁUGI RD-18 Dartel

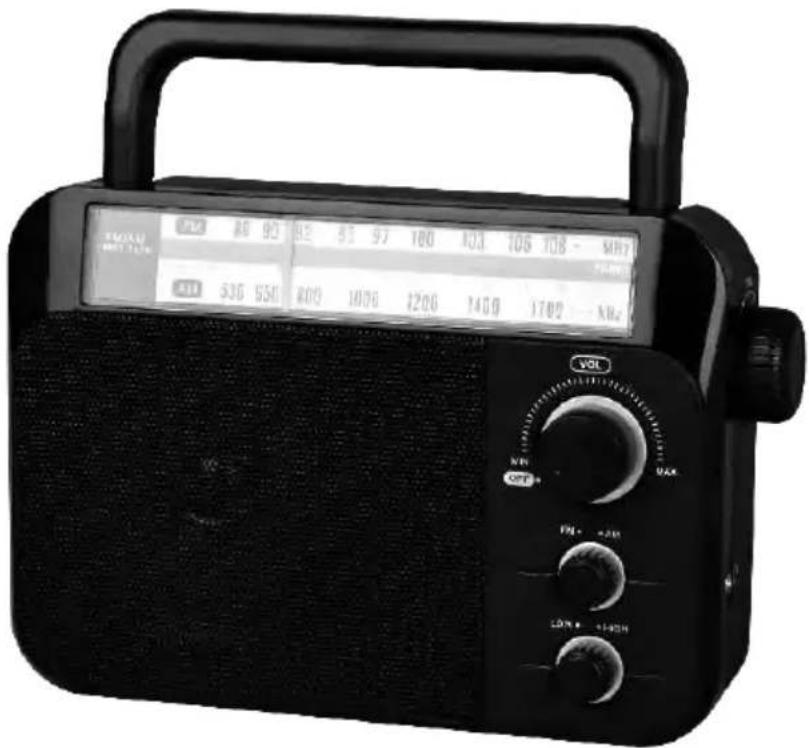

Odbiornik radiowy fal FM/AM

Instrukcja obsługi

Szanowny Użytkowniku.

Przed użyciem radioodbiornika RD-18, przeczytaj instrukcję obsługi.

Pozwoli to uniknąć ewentualnych problemów z uruchomieniem oraz problemów eksploatacyjnych.

Ważne informacje

Uwaga!

Urządzenie jest podłączane do sieci elektrycznej \~230 V!

Istnieje ryzyko porażenia prądem elektrycznym!

Nie otwieraj urządzenia!

• Urządzenie należy użytkować tylko w suchych pomieszczeniach.
• Urządzenie należy chronić przed wilgocią.
• W przypadku uszkodzenia, naprawę urządzenia należy zlecić wykwalifikowanemu serwisowi.
• Chron kabel sieciowy przed zgniataniem, rozciąganiem, i innymi urazami mechanicznymi.
• Odłączaj kabel sieciowy od sieci elektrycznej w czasie burzy.
• Odbiornik radiowy powinien być zainstalowany z dala od innych urządzeń elektronicznych i elektrycznych, na przykład komputerów i urządzeń mikrofalowych. Urządzenia te mogą zakłócać odbiór fal radiowych.
• Nie wolno otwierać obudowy i samodzielnie naprawiać urządzenia. Może to być niebezpieczne i powoduje utratę praw gwarancyjnych. Naprawa powinna być wykonana tylko przez autoryzowany serwis.
• Urządzenia nie należy wystawiać na działanie wysokich temperatur, na przykład słońca, ognia, itp.
• Urządzenie należy ustawić-zainstalować w miejscu o dobrej wentylacji. Uchroni to radioodbiornik przed nagrzewaniem.
• Urządzenia nie należy nakrywać, zastawiać innymi przedmiotami.
• Urządzenie należy czyścić tylko suchą szmatką.
• Nie należy urządzenia pryskać detergentami.
• Jeśli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć je od sieci elektrycznej 230V oraz wyjąć baterie z komory bateryjnej.

Szanowny Użytkowniku.

Znak (przekreślony kosz) umieszczony na spodzie urządzenia oznacza, że produktu, po upływie okresu użytkowania nie należy usuwać z innymi odpadami gospodarstwa domowego.

Poprzez segregację odpadów, w szczególności pochodzących ze zużytego sprzętu elektrycznego i elektronicznego oraz oddawanie ich do punktów zbierania takiego sprzętu, gospodarstwa domowe przyczyniają się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu elektrycznego i elektronicznego.

W ten sposób gospodarstwo domowe aktywnie uczestniczy w ochronie środowiska, gdyż zużyty sprzęt elektryczny i elektroniczny jest odpadem potencjalnie niebezpiecznym dla środowiska.

W celu uzyskania dokładnych informacji należy skontaktować się z punktem sprzedaży (dostawcą), w którym produkt został zakupiony.

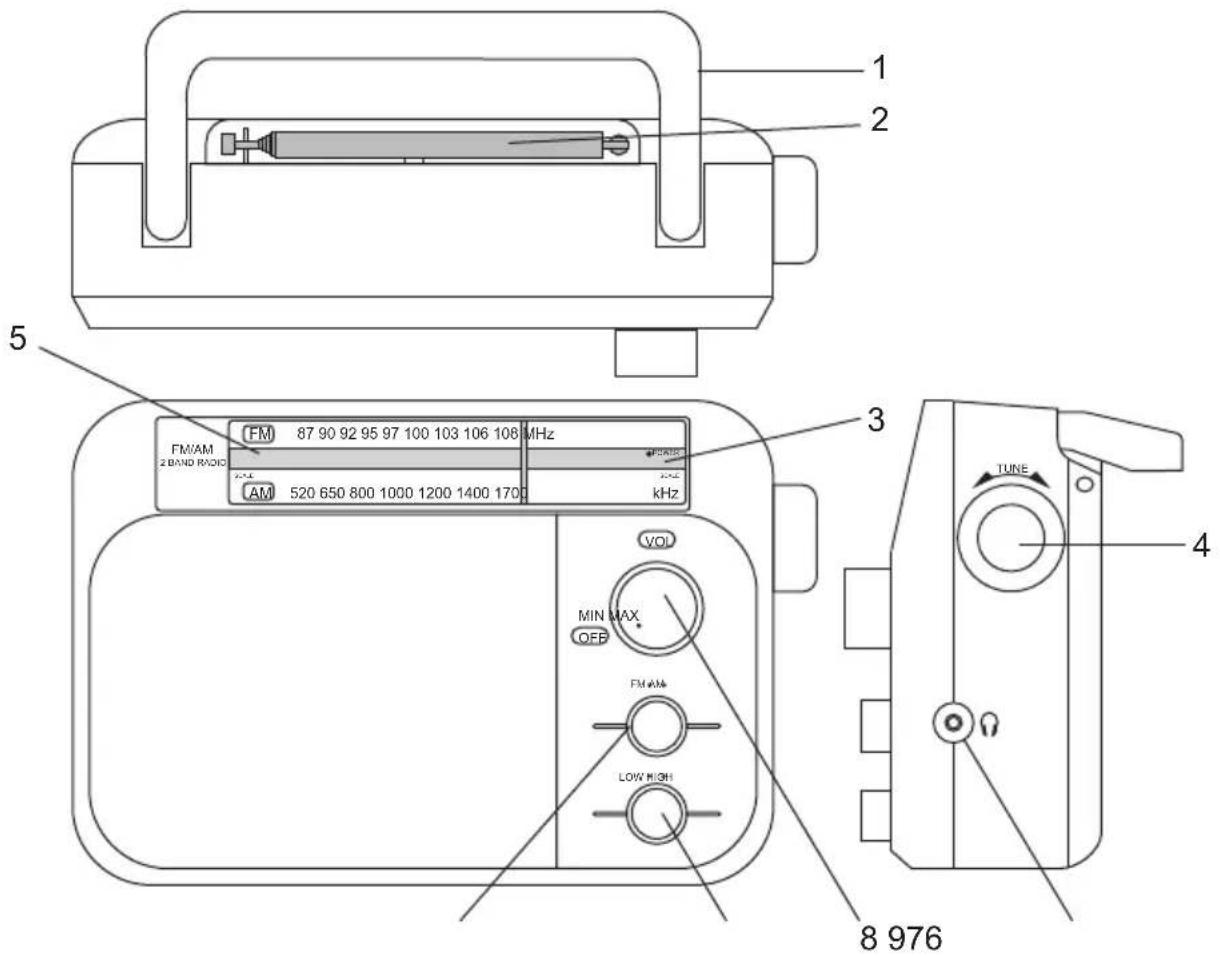

Opis elementów funkcyjnych

1. Rączka.
2. Antena.
3. Wskaźnik POWER- świeci się na czerwono, gdy radio jest załączone.
4. Pokrętło TUNE - wyszukiwanie/ ustawianie stacji radiowych.
5. Skala.
6. Przełącznik FM/AM - wybór zakresu fal radiowych.
7. Przełącznik LOW/HIGH - zmiana barwy dźwięku.
8. Pokrętło OFF/VOL - załączanie/ wyłączanie radioodbiornika.Regulacja głośności.
9. Gniazdo do podłączenia słuchawek.

Informujemy, że wyrób o nazwie RD-18 jest zgodny dyrektywą 2014/53/UE (RED) oraz dyrektywą ErP (Eco Design ) 2009/125/WE. Kopia deklaracji zgodności CE może zostać udostępniona na życzenie użytkownika.

Funkcje urządzenia

Zasilanie z sieci elektrycznej 230V

Radioodbiornik zasilany jest z sieci elektrycznej \~230V (50Hz). Urządzenie podłączamy do sieci elektrycznej za pomocą przewodu sieciowego, który należy najpierw podłączyć do gniazda \~AC IN znajdującego się na tylnej ściance radia, a następnie do gniazda sieci elektrycznej \~230V (50Hz).

Uwaga.

Przewód sieciowy może znajdować się w komorze bateryjnej.

Zasilanie bateryjne

Należy użyć trzech baterii typu R20-1,5V. Baterie umieszczamy w komorze bateryjnej zgodnie z polaryzacją. Sposób włożenia baterii oraz oznakowanie polaryzacji zostało wytłoczone wewnątrz komory bateryjnej. Sprężynka powinna dotykać “minusa” baterii, natomiast “plus” baterii powinien stykać się z blaszką.

Uwaga.

• Przed włożeniem baterii, zawsze odłączaj urządzenie od sieci 230V.
  Po włożeniu przewodu sieciowego do gniazda \~AC IN, nastąpi automatyczne odłączenie• zasilania bateryjnego. Jednak należy pamiętać, że pozostawienie baterii w komorze bateryjnej na długi czas może grozić wyciekiem elektrolitu, dlatego jeżeli nie używamy baterii, należy je wyjąć z komory.

Załączanie radioodbiornika

Radioodbiornik załączamy pokrętłem OFF/VOL obracając je zgodnie z ruchem wskazówek zegara.

Pokrętło OFF/VOL służy również do regulacji głośności odtwarzania.

Wyszukiwanie stacji radiowych

Radio pozwala słuchać stacji radiowych z dwóch zakresów:

• zakres fal ultrakrótkich FM (87MHz-108MHz)
• zakres fal średnich AM (522 kHz - 1700kHz)
  Właściwy zakres fal radiowych wybieramy za pomocą przełącznika FM/AM.
  Odpowiednią stację radiową wyszukujemy obracając pokrętło TUNE.

Uwaga.

W przypadku zakłóceń w odbiorze stacji radiowej należy dopasować położenie anteny lub nawet zmienić miejsce ustawienia samego radia. Należy unikać ustawiania radia w pobliżu urządzeń elektrycznych oraz przedmiotów metalowych, które mogą być źródłem zakłóceń.

Regulacja barwy dźwięku

Do regulacji barwy dźwięku służy przełącznik LOW/HIGH:

• pozycja LOW- tony niskie,
• pozycja HIGH - tony wysokie.

Podłączenie słuchawek

Radioodbiornik został wyposażony w gniazdo, które służy do podłączenia słuchawek nagłownych lub dousznych, wtyczka typu jack o średnicy 3,5 mm.

Po podłączeniu słuchawek, głośnik radioodbiornika zostanie wyłączony.

Głośność regulujemy pokrętłem OFF/VOL.

Pomoc

Aby zachować ważność gwarancji, nie wolno samodzielnie otwierać obudowy i naprawiać urządzenia. Jeśli w trakcie użytkowania wystąpią problemy, należy wykonać poniższe czynności sprawdzające, przed odesłaniem do serwisu.

Brak zasilania

• Upewnij się, że wtyczka podłączona jest do gniazdka elektrycznego.
• Sprawdź, czy w sieci jest napięcie.
• Sprawdź, czy baterie zostały włożone prawidłowo.

Brak dźwięku

• Ustaw głośność.
• Upewnij się, czy urządzenie jest zasilane.

Brak reakcji urządzenia

• Sprawdź, czy jest zasilanie z sieci.
• Upewnij się, czy przełączniki są we właściwej pozycji.
• Wyjmij baterie i ponownie włącz urządzenie.

Słaby odbiór stacji radiowych

• Zwiększ odległość pomiędzy odbiornikiem, a innymi urządzeniami elektrycznymi i elektronicznymi.
• Zmień ustawienie i długość anteny.

Dane techniczne:

• zakres fal: FM (UKF) 87MHz- 108 MHz, AM:522-1700KHz
• czułość: >10uV
  • max pobór mocy: 5,5W
• pobór mocy w trybie czuwanie: mniejszy niż 0,5W
  • moc głośnika: 3W, 6Ohm
• zasilanie: sieć elektryczna \~230V, 50Hz/ baterie R20-1,5V, 3 sztuki- 4,5V
• średnica wtyczki/ gniazda słuchawkowego: typ jack, 3,5mm
  • wymiary urządzenia: 22,3 * 14,9* 9,6 cm
• waga: 0,69kg
