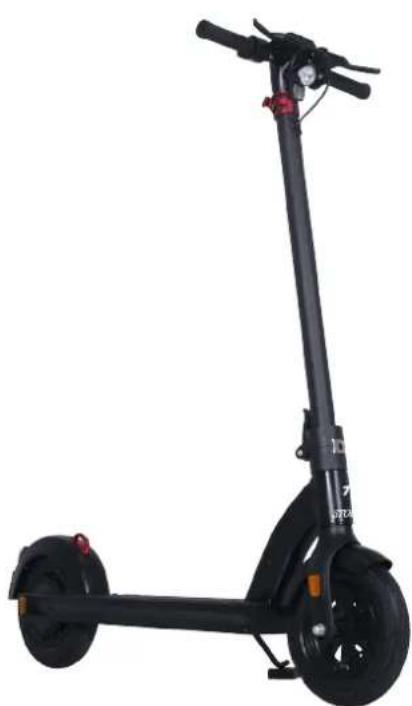

INSTRUKCJA OBSŁUGI Stout Frugal

Jedyny sluszny wybór

POLSKA

MARKA

Produkt nie jest przeznaczony do użytku komercyjnego

CE

SPIS TREŚCI

WSTEP....2

PRZEGLĄD INSTRUKCJI....3

BEZPIECZEŃSTWO....4

OBSŁUGA....8

WYŚWIETLACZ LCD....15

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO....17

HARMONOGRAM KONSERWACJI....20

RECYKLING....21

WSTEP

Gratulujemy wyboru hulajnogi elektrycznej Frugal®. Prosimy o uważne przeczytanie tej instrukcji przed pierwszą jazda, aby móc odczuć jak największą przyjemność i jak najefektywniej korzystać z produktu.

Zalecamy stosowanie się do wszystkich porad. Szczególną uwagę należy zwrócić na wskazówki dotyczące bezpieczeństwa oraz konserwacji baterii.

Hulajnoga elektryczna Frugal® została zaprojektowana i stworzona w zgodzie z nowoczesnymi standardami produkcji i procesem kontroli jakości. Jest przyjazna otoczeniu i przyjemna w użytkowaniu.

Elektryczna hulajnoga Frugal Stout posiada klasę ochrony IPX6 - ochrona przed strugą wody laną na obudowę z dowolnej strony.

PRZEGLĄD INSTRUKCJI

Informacje na temat instrukcji obsługi

Aby nauczyć się bezpiecznej obsługi e-hulajnogi Frugal Stout, należy przeczytać i stosować się do wszystkich instrukcji i ostrzeżeń zawartych w tym podręczniku. Przy obsłudze e-hulajnogi zawsze należy kierować się zdrowym rozsądkiem. Jeśli będziesz miał pytania, na które nie znalazłeś odpowiedzi w tej instrukcji obsługi, skontaktuj się z nami za pośrednictwem infolinii marki Frugal.

Zagrożenia związane z jazda

Wszystkie podzespoły oraz technologie zastosowane w elektrycznej hulajnodze Frugal Stout zostały bardzo dokładnie przetestowane. Możesz natomiast wyrządzić sobie krzywdę, jeśli nie będziesz stosował się do wytycznych bezpiecznej obsługi sprzętu zawartych w instrukcji. Podczas gdy korzystasz z e-hulajnogi, mogą zaistnieć niebezpieczne sytuacje takie jak utrata kontroli nad e-hulajnogą, zderzenie z obiektami statycznymi lub innymi uczestnikami ruchu, czy inne nieprzewidziane wypadki, mogące prowadzić do utraty zdrowia, a w skrajnych przypadkach nawet do śmierci. By zmniejszyć ryzyko utraty zdrowia, zapoznaj się i przestrzegaj wszystkich wytycznych i ostrzeżeń zawartych w instrukcji jak i na e-hulajnodze.

Przygotowanie do jazdy

Zanim zaczniesz korzystać z zakupionego sprzętu, w pierwszej kolejności konieczne jest złożenie e-hulajnogi Frugal Stout. Przed pierwszym użyciem akumulator powinien być ładowany przez co najmniej 6 godzin. Więcej na temat przygotowania do jazdy dowiesz się w dalszej części instrukcji.

BEZPIECZEŃSTWO

Instrukcja bezpieczeństwa

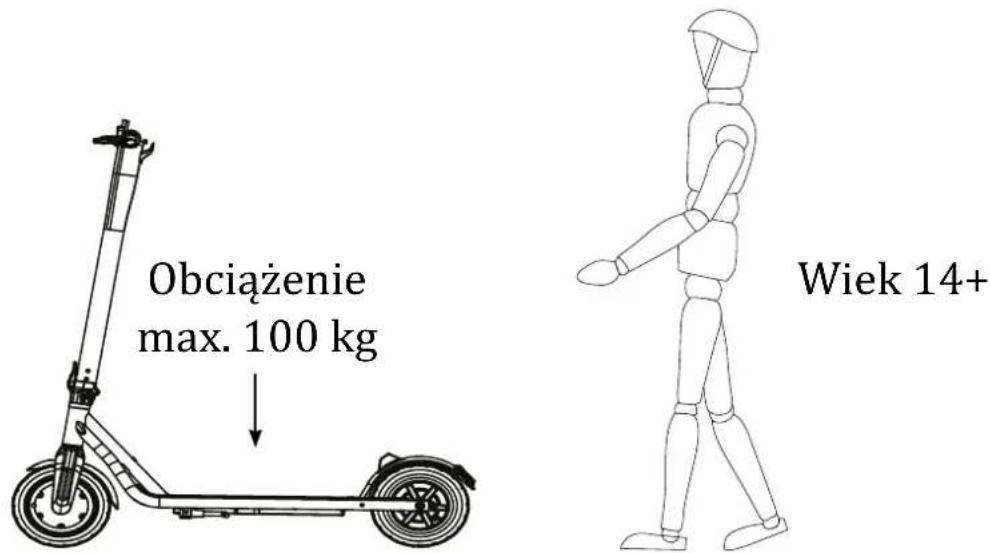

Sprzęt może być użytkowany przez dzieci w wieku co najmniej 14 lat, pod warunkiem, że osoba dorosła zapewni jej nadzór oraz zaznajomiła ją z instruktażem dotyczącym użytkowania sprzętu w bezpieczny sposób. Urządzenia nie należy traktować jak zabawki. Dziecko nie powinno wykonywać czyszczenia oraz konserwacji sprzętu bez nadzoru.

Całkowita wartość drgań działających na kończyny górne użytkownika nie przekracza 2,5 m/s². Najwyższa ważona wartość skuteczna przyśpieszenia drgań działających na całe ciało użytkownika, nie przekracza 0,5 m/s².

Środki ostrożności w trakcie jazdy

Zanim rozpoczniesz jazdę na swojej nowej e-hulajnodze, sprawdź, czy jest odpowiednio rozłożona i czy nie ma żadnych uszkodzeń, a następnie zapoznaj się ze swoim otoczeniem. W trakcie jazdy nie powinieneś mieć na sobie żadnej ostrej biżuterii, by uniknąć zranienia. Frugal Stout jest jednoosobowym pojazdem elektrycznym, co oznacza, że może z niej korzystać tylko jedna osoba.

UWAGA: Przytrzymując wciśnięta manetkę gazu przez ok. 4 sekundy przy stałej prędkości np. 10 km/h, włączysz funkcję Easy Ride. Puszczając manetkę gazu, e-hulajnoga nadal będzie poruszała się stałą prędkością, przy której funkcja została uruchomiona. Wyłącz Easy Ride naciskając hamulec lub przyspieszając.

BEZPIECZEŃSTWO

Informacje dotyczące bezpieczeństwa

1. Zawsze trzymaj obie stopy na podeście e-hulajnogi.

1. Przechyl się w kierunku jazdy, delikatnie i wolno skręcaj kierownicą.

2. Unikaj nierówności i przeszkód.

1. Nie wciskaj manetki gazu, gdy prowadzisz e-hulajnogę.

2. Podczas jazdy delikatnie dociśnij hamulec, aby poczuć jak działa.

1. Nie wciskaj gazu, gdy zjeżdżasz z wzniesienia.

Informacje dotyczące bezpieczeństwa

1. Nie wieszaj rzeczy na kierownicy.

1. Nie jedź z wysoką prędkością po nierównym podłożu.

2. Unikaj jazdy w deszczu.

1. Unikaj przeszkód zawieszonych wysoko wewnątrz i na zewnątrz.

2. Trzymaj zawsze obie dłonie na kierownicy.

1. Unikaj wody i zanurzenia powyżej 2 cm.

Informacje dotyczące bezpieczeństwa

1. E-hulajnoga przeznaczona jest wyłącznie dla jednego użytkownika.

1. Nie wykonuj gwałtownych ruchów podczas przemieszczania się z wysoką prędkością.

1. Nie poruszaj się po drogach publicznych.

1. E-hulajnoga nie jest przeznaczona do jazdy wyczynowej, skoków itp.

W zestawie:

Instrukcja obsługi

Imbus

Ładowarka

Przdłużka do pompowania kół

Elektryczna hulajnoga Stout jest pojazdem przeznaczonym do transportu osobistego. Napędzana jest za pomocą silnika elektrycznego, którego konstrukcja ogranicza prędkość do 25 km/h. Z e-hulajnogi należy korzystać zgodnie z lokalnymi przepisami.

OBSŁUGA

Montaż

1. Odepnij klamrę od zaczepu błotnika i unieś sztycę kierownicy.

2. Unieś mechanizm składania i zablokuj go dociskając go sztycy.

3. Zainstaluj kierownicę w sztycy. Użyj klucza imbusowego oraz śrub z zestawu, by przykręcić kierownicę. Po wykonaniu wszystkich czynności system składania zostanie zablokowany i kierownica nie złoży się w trakcie jazdy.

Nowicjusze powinni założyć ochraniacze na całe ciało oraz kask podczas pierwszej jazdy, aby zmniejszyć ryzyko urazu podczas upadku.

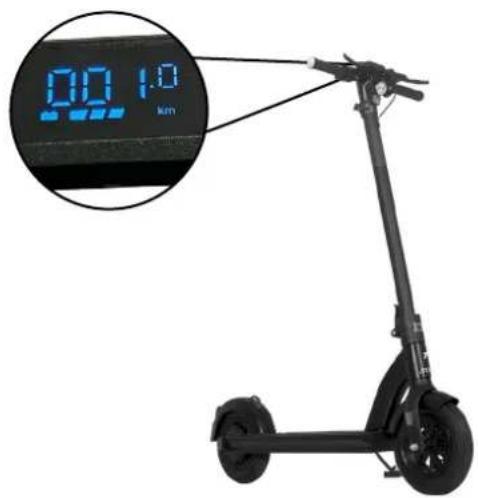

1. Włącz e-hulajnogę i sprawdź poziom naładowania baterii.

1. Trzymaj jedną stopę na podeście e-hulajnogi, a drugą odepchnij się.

1. Gdy e-hulajnoga zaczyna ruszać, postaw drugą stopę na podeście i wciśnij delikatnie manetkę gazu.

1. Żeby zahamować użyj przedniego lub tylnego hamulca ręcznego.

UWAGA: E-hulajnoga wyposażona jest w technologię kick- to- start. Polega ona na tym, że manetka zaczyna działać dopiero, gdy rozpędzimy się odpychając powyżej 5 km/h.

Dzięki temu eliminujemy ryzyko niechcianego startu z miejsca oraz chronimy silnik przed przeciążeniami.

OBSŁUGA

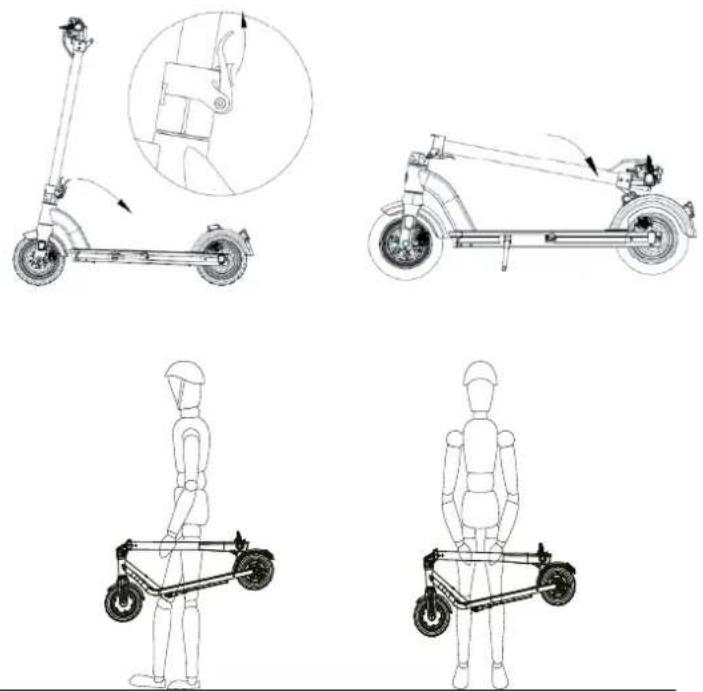

Transport

Upewnij się, że e-hulajnoga jest wyłączona. Odbezpiecz mechanizm składania i położ kierownicę, a następnie wepnij klamrę w zaczep błotnika.

Transportuj trzymając e-hulajnogę w jednej lub w dwóch dłoniach.

OBSŁUGA

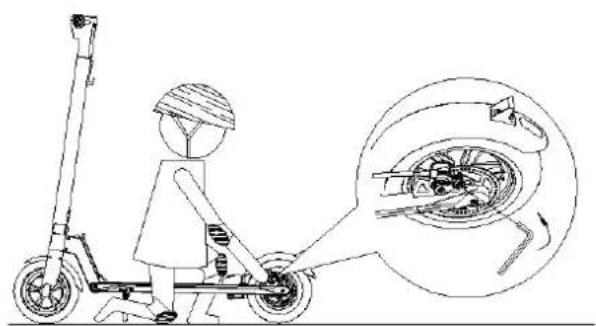

Regulacja hamulca

Jeśli koło jest zablokowane przez hamulec użyj klucza imbusowego by poluzować śruby, a następnie dostosuj linkę hamulca i dokręć śruby.

OBSŁUGA

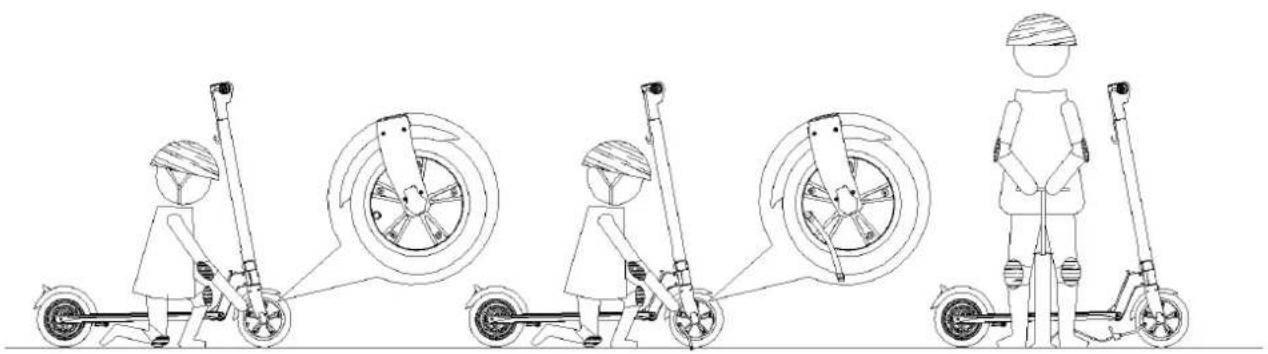

Pompowanie opon

Gdy w oponach spadnie ciśnienie użyj pompki rowerowej by napompować je do odpowiednich wartości, które podane są na boku opony.

WYŚWIETLACZ LCD

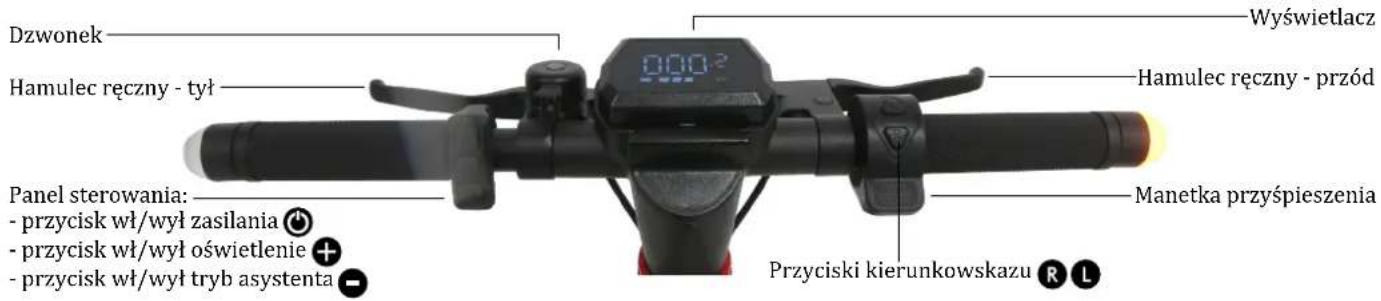

Wyświetlacz LCD - panel sterowania

1. Żeby włączyć e-hulajnogę naciśnij przycisk zasilania 🔒. Żeby wyłączyć e-hulajnogę przytrzymaj przycisk zasilania 🔒 od 2 do 5 sekund.
2. Żeby włączyć/wyłączyć przednie i tylne światło przytrzymaj przycisk + od 2 do 5 sekund.
3. Żeby włączyć/wyłączyć prawy kierunkowskaz naciśnij przycisk R. Żeby włączyć/wyłączyć lewy kierunkowskaz naciśnij przycisk L.
4. Kiedy prowadzisz e-hulajnogę możesz przytrzymać przycisk ⚡, który włączy tryb asystenta. Tryb asystenta spowoduje, że e-hulajnoga zacznie poruszać się z prędkością około 6 km/h.

WYŚWIETLACZ LCD

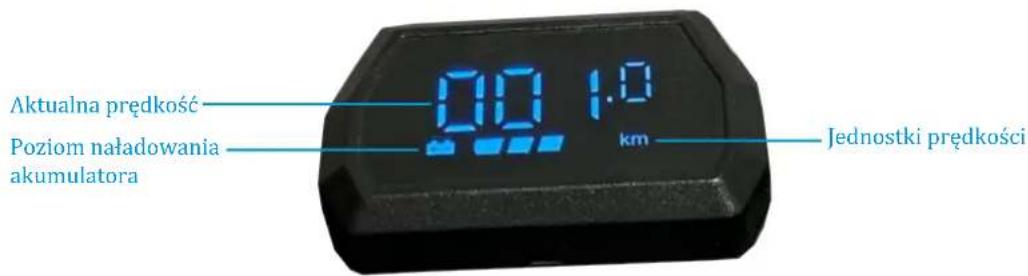

Wyświetlacz LCD - panel sterowania

Za pomocą pasków wyróżniamy 4 poziomy naładowania akumulatora. Poziom naładowania spada od prawej do lewej strony. Kiedy poziom naładowania e-hulajnogi spadnie do 0 kresek, oznacza to, że akumulator jest wyczerpany i należy jak najszybciej go naładować.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Bezpieczna obsługa akumulatora

1. Żywotność akumulatora jest ograniczona. Jeśli nadal go używasz po przekroczeniu okresu przydatności, możesz zauważyć, że czas pracy w pełni naładowanego akumulatora znacząco się zmniejszył.
2. Ogniwa akumulatora zawierają substancje chemiczne. Nie otwieraj oraz nie wkładaj w akumulator ciał obcych.
3. Wetknięcie obcego metalowego przedmiotu w akumulator może spowodować porażenie, a nawet eksplożję.
4. Używaj tylko i wyłącznie oryginalnej ładowarki dołączonej do e-hulajnogi.
5. Podczas obsługi i transportowania akumulatora, przestrzegaj przepisów związanych z transportem baterii.
6. Zaleca się przechowywanie produktu z akumulatorem w stanie 50-80% naładowania.
   W trakcie nieużytkowania sprzętu sprawdzaj poziom naładowania raz na 3-4 tygodnie i jeśli potrzeba doładuj.
7. W celu osiągnięcia najlepszej wydajności akumulatora, ładuj go i korzystaj z niego w przedziale +5 stopni C - +40 stopni C.
8. Nie przechowuj produktu w temperaturach poniżej -5 stopni C i powyżej 40 stopni C.
9. Korzystając z e-hulajnogi przez dłuższy czas, akumulator stanie się gorący, jest to normalne.
10. W chłodnym otoczeniu, nawet w pełni naładowany akumulator będzie posiadał mniejsze osiągi.

11. Nie otwieraj ani nie modyfikuj akumulatora.

12. Przed pierwszym użyciem, naładuj akumulator do pełna.

13. Podczas kolejnych ładowań, czerwona dioda ładowarki będzie wskazywała na to, że trwa proces ładowania.
    Zielona dioda oznaczać będzie, że ładowanie się zakończyło, a akumulator jest w pełni naładowany.
14. Podłącz ładowarkę najpierw do e-hulajnogi, następnie do prądu. Upewnij się, że ładowarka jest odpowiednio podłączona.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

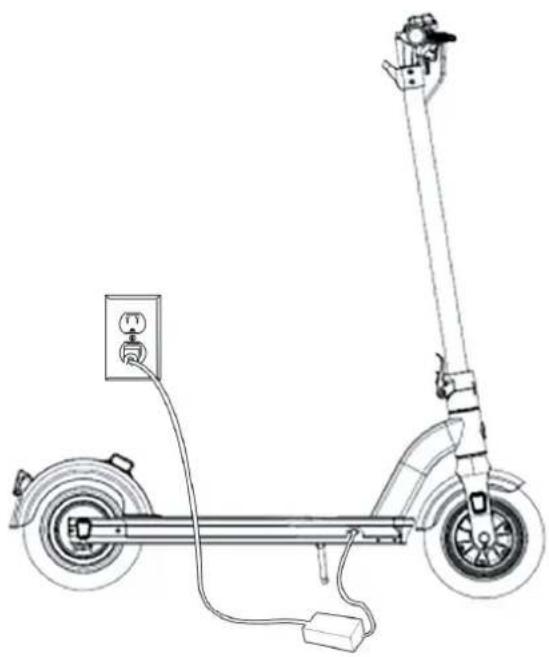

Instrukcja ładowania

1. Otwórz zaślepkę.
2. Podłącz ładowarkę.
3. Zakryj gniazdo ładowania zaślepką.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Instrukcja ładowania

UWAGI:

• Po zakończonym ładowaniu odłącz ładowarkę od e-hulajnogi, następnie od prądu. Odłączając ładowarkę od prądu pamiętaj, aby mieć suche dłonie.
• Podczas ładowania ważne jest, aby ładowarka była przez cały czas odkryta, ponieważ w trakcie ładowania staje się gorąca i potrzebuje naturalnej wentylacji.
• Trzymaj e-hulajnogę w trakcie ładowania w bezpiecznym miejscu, z dala od dzieci.
• Jeśli zauważysz jakieś nieprawidłowości w trakcie ładowania, temperatura ładowarki jest zbyt wysoka lub wydobywa się z niej zapach, natychmiast przerwij ładowanie i skontaktuj się ze sprzedawcą.
• Czas ładowania wynosi od 4 do 5 godzin, ładowarka wyłączy się automatycznie, gdy e-hulajnoga zostanie w pełni naładowana.
• Pomieszczenie, w którym ładujesz e-hulajnogę powinno być suche i czyste.
• Nie podłączaj ładowarki, gdy gniazdo ładowania w e-hulajnodze jest mokre.
• Nie wkładaj w gniazdo ładowania przedmiotów, które przewodzą prąd, może to doprowadzić do zwarcia i uszkodzenia elektrycznych podzespołów e-hulajnogi.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Zasięg (dystans po jednym ładowaniu)

Dystans, jaki urządzenie może pokonać bez konieczności ponownego ładowania, uzależniony jest od wielu czynników i tym samym może ulec skróceniu w zależności od:

• topografii: jazda po nierównej nawierzchni skraca maksymalny dystans;
• wagi użytkownika;
• temperatury: zbyt wysokie/niskie temperatury skracają maksymalny dystans;
• konserwacji i użytkowania: właściwa obsługa, konserwacja, prawidłowe ładowanie, itp. optymalizują maksymalny dystans;
• prędkości: umiarkowana, ekonomiczna jazda optymalizuje dystans; często zatrzymywania się, ruszania, zmiany prędkości, skracają maksymalny dystans.

HARMONOGRAM KONSERWACJI

Odpowiednie dbanie o swoją e-hulajnogę zapewni optymalną wydajność i wydłuży jej żywotność. Przechowuj elektryczną hulajnogę w suchym pomieszczeniu. Poniżej zamieszczamy kilka wskazówek konserwacyjnych, które pomogą Ci utrzymać Twoją e-hulajnogę Frugal® w jak najlepszym stanie.

Codzienna konserwacja.

Po każdej jeździe e-hulajnogą Frugal®:

1. Oczyć e-hulajnogę z zewnątrz, używając wilgotnej, miękkiej ściereczki. (NIE MYJ ZA POMOCĄ WEŻA OGRODOWEGO!)
2. Sprawdź czy wszystkie śruby są dobrze dokręcone.
3. Sprawdź czy ładowarka akumulatora działa poprawnie.

RECYKLING

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do ich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punkt zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Frugal®

Jedyny stuszny wybór

frugal pojazdy elektryczne

instagram.com/frugal_official

Osiągi mogą ulec pomniejszeniu w zależności od wagi użytkownika, terenu po jakim się porusza oraz warunków atmosferycznych, takich jak silny wiatr czy temperatura otoczenia poniżej 5 stopni. Zaleca się przechowywanie produktu z akumulatorem w stanie 50-80% naładowania.

W trakcie nieużytkowania sprzętu sprawdzaj poziom naładowania raz na 3-4 tygodnie i jeśli potrzeba doładuj. Nie przechowuj produktu w temperaturach poniżej -5 stopni C i powyżej 40 stopni C.

NIE PONOSIMY PRAWNEJ ODPOWIEDZIALNOŚCI ZA WYPADKI Z UDZIAŁEM TEJ E-HULAJNOGI I JEJ UŻYTKOWNIKA

Frugal® zastrzega sobie prawo do dokonywania zmian w projekcie każdego produktu jako część programu ciągłego rozwoju.

Producent:

Frelin Sp. z o.o.

ul. Grabiszyńska 241A, 53-234 Wrocław

NIP 894 309 25 28 Regon 366221855

KRS 0000656257 BDO 00014317
