INSTRUKCJA OBSŁUGI Touring 2.0 Frugal

Jedyny sluszny wybór

POLSKA

MARKA

CE

Instrukcja obsługi i warunki gwarancji

Produkt nie jest przeznaczony do użytku komercyjnego

Instrukcja oryginalna

SPIS TREŚCI

WSTEP....2

PRZEGLĄD INSTRUKCJI....3

BEZPIECZEŃSTWO....4

OBSŁUGA....8

WYŚWIETLACZ LCD....15

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO....17

HARMONOGRAM KONSERWACJI....21

RECYKLING....22

WSTEP

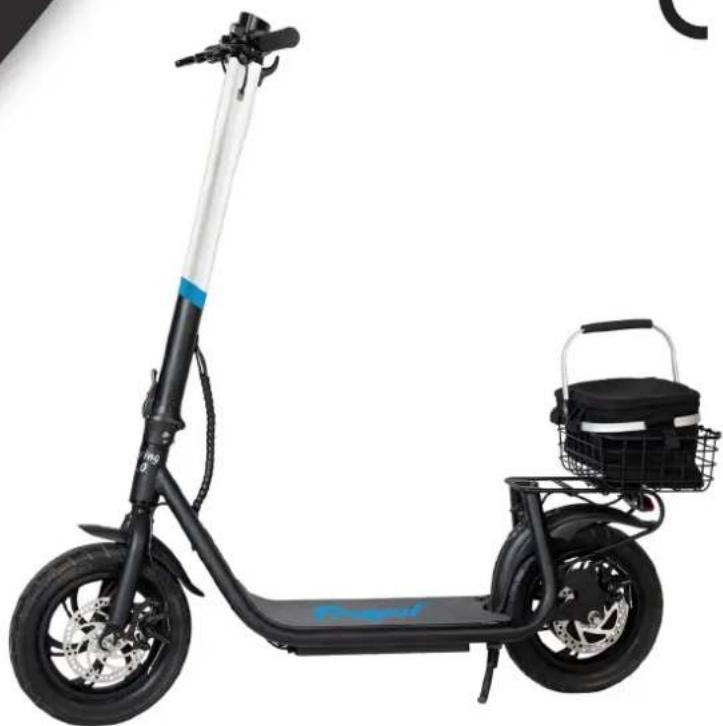

SPECYFIKACJA

MAX. 25 KM/H

10 000 MAH

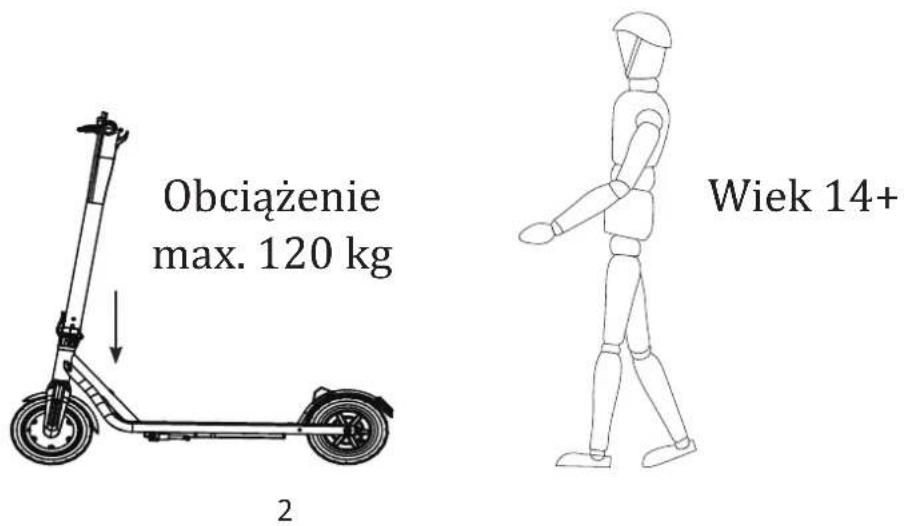

MAX. OBCIAŻENIE 120 KG

SILNIK ELEKTRYCZNY 350 W

ZASIĘG DO 32 KM

WAGA 20 KG

KOLA 12"

OSWIETLENIE LED

HAMULEC TARCZOWY

SZEROKI PODEST

FAST CHARGER

WYSWIETLACZ LCD

KIERUNKOWSKAZY

TEMPOMAT

Gratulujemy wyboru hulajnogi elektrycznej Frugal®. Prosimy o uważne przeczytanie tej instrukcji przed pierwszą jazdą, aby móc jak najefektywniej korzystać z produktu. Zalecamy stosowanie się do wszystkich porad. Szczególną uwagę należy zwrócić na wskazówki dotyczące bezpieczeństwa oraz konserwacji baterii. Hulajnoga elektryczna Frugal® została zaprojektowana i stworzona w zgodzie z nowoczesnymi standardami produkcji i procesem kontroli jakości. Jest przyjazna otoczeniu i przyjemna w użytkowaniu.

Elektryczna hulajnoga Frugal Touring 2.0 posiada klase ochrony IP54 - odporność na brud, kurz i zachlapanie.

Wiek 14+

PRZEGLĄD INSTRUKCJI

Informacje na temat instrukcji obsługi

Aby nauczyć się bezpiecznej obsługi e-hulajnogi Frugal Touring 2.0, należy przeczytać i stosować się do wszystkich instrukcji i ostrzeżeń zawartych w tym podręczniku. Przy obsłudze e-hulajnogi zawsze należy kierować się zdrowym rozsądkiem. Jeśli będziesz miał pytania, na które nie znalazłeś odpowiedzi w tej instrukcji obsługi, skontaktuj się z nami za pośrednictwem infolinii marki Frugal.

Zagrożenia związane z jazda

Wszystkie podzespoły oraz technologie zastosowane w elektrycznej hulajnodze Frugal Touring 2.0 zostały bardzo dokładnie przetestowane. Możesz natomiast wyrządzić sobie krzywdę, jeśli nie będziesz stosował się do wytycznych bezpiecznej obsługi sprzętu zawartych w instrukcji. Podczas gdy korzystasz z e-hulajnogi, mogą zaistnieć niebezpieczne sytuacje takie jak: utrata kontroli nad e-hulajnogą, zderzenie z obiektami statycznymi lub innymi uczestnikami ruchu, czy inne nieprzewidziane wypadki, mogące prowadzić do utraty zdrowia, a w skrajnych przypadkach nawet do śmierci. By zmniejszyć ryzyko utraty zdrowia, zapoznaj się i przestrzegaj wszystkich wytycznych oraz ostrzeżeń zawartych w instrukcji jak i sygnałów na e-hulajnodze.

Przygotowanie do jazdy

Zanim zaczniesz korzystać z zakupionego sprzętu, w pierwszej kolejności konieczne jest złożenie e-hulajnogi Frugal Touring 2.0. Przed pierwszym użyciem akumulator powinien być ładowany przez co najmniej 6 godzin. Więcej na temat przygotowania do jazdy dowiesz się w dalszej części instrukcji.

BEZPIECZEŃSTWO

Instrukcja bezpieczeństwa

Sprzęt może być użytkowany przez dzieci w wieku co najmniej 14 lat, pod warunkiem, że osoba dorosła zapewni jej nadzór oraz przedstawi instruktaż dotyczący użytkowania sprzętu w bezpieczny sposób. Urządzenia nie należy traktować jak zabawki. Dziecko nie powinno wykonywać czyszczenia oraz konserwacji sprzętu bez kontroli.

Całkowita wartość drgań działających na kończyny górne użytkownika nie przekracza 2,5 m/s². Najwyższa ważona wartość skuteczna przyśpieszenia drgań działających na całe ciało użytkownika, nie przekracza 0,5 m/s².

Środki ostrożności w trakcie jazdy

Zanim rozpoczniesz jazdę na swojej nowej e-hulajnodze, sprawdź, czy jest odpowiednio rozłożona i czy nie ma żadnych uszkodzeń, a następnie zapoznaj się ze swoim otoczeniem. W trakcie jazdy nie powinieneś mieć na sobie żadnej ostrej biżuterii, by uniknąć zranienia. Frugal Touring 2.0 jest jednoosobowym pojazdem elektrycznym, co oznacza, że może z niej korzystać tylko jedna osoba.

UWAGA: Przytrzymując wciśnięta manetkę gazu przez ok. 8 sekund przy stałej prędkości np. 10 km/h, włączysz funkcję Easy Ride. Puszczając manetkę gazu, e-hulajnoga nadal będzie poruszała się stałą prędkością, przy której funkcja została uruchomiona. Wyłącz Easy Ride naciskając hamulec lub przyspieszając.

BEZPIECZEŃSTWO

Informacje dotyczące bezpieczeństwa

1. Zawsze trzymaj obie stopy na podeście e-hulajnogi.

1. Przechyl się w kierunku jazdy, delikatnie i wolno skręcaj kierownicą.

2. Unikaj nierówności i przeszkód.

1. Nie wciskaj manetki gazu, gdy prowadzisz e-hulajnogę.

2. Podczas jazdy, delikatnie dociśnij hamulec, aby poczuć, jak działa.

1. Nie wciskaj gazu, gdy zjeżdżasz z wzniesienia.

Informacje dotyczące bezpieczeństwa

1. Nie wieszaj rzeczy na kierownicy.

1. Nie jedź z wysoką prędkością po nierównym podłożu.

1. Unikaj jazdy w deszczu.

1. Unikaj przeszkód zawieszonych wysoko wewnątrz i na zewnątrz.

1. Trzymaj zawsze obie dłonie na kierownicy.

1. Unikaj wody i zanurzenia powyżej 2 cm.

Informacje dotyczące bezpieczeństwa

1. E-hulajnoga przeznaczona jest wyłącznie dla jednego użytkownika.

1. Nie wykonuj gwałtownych ruchów podczas przemieszczania się z wysoką prędkością.

1. Nie poruszaj się po drogach publicznych.

1. E-hulajnoga nie jest przeznaczona do jazdy wyczynowej, skoków itp.

W zestawie:

Instrukcja obsługi

Imbus

Ładowarka

Kosz

Torba termiczna

Elektryczna hulajnoga Touring 2.0 jest pojazdem przeznaczonym do transportu osobistego. Napędzana jest za pomocą silnika elektrycznego, którego konstrukcja ogranicza prędkość do 25 km/h. Z e-hulajnogi należy korzystać zgodnie z lokalnymi przepisami.

OBSŁUGA

Montaż

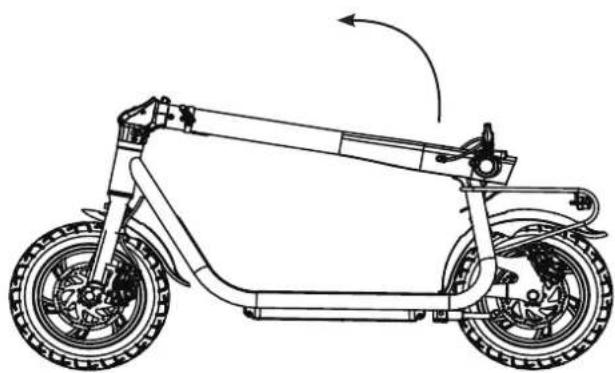

1. Wciśnij tylny błotnik i rozłącz metalowy zaczep. Podnieś kierownicę, a następnie unieś zacisk mechanizmu składania. Po wykonaniu wszystkich czynności system składania zostanie zablokowany i kierownica nie złoży się w trakcie jazdy.

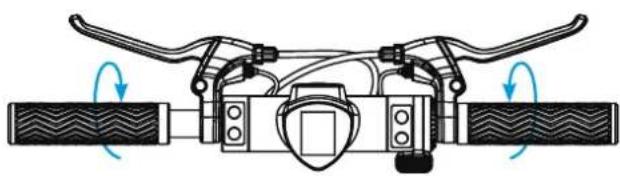

1. Przed montażem, należy rozróżnić lewą i prawą rączkę, następnie zamontować rączki zgodnie z ilustracją poniżej.

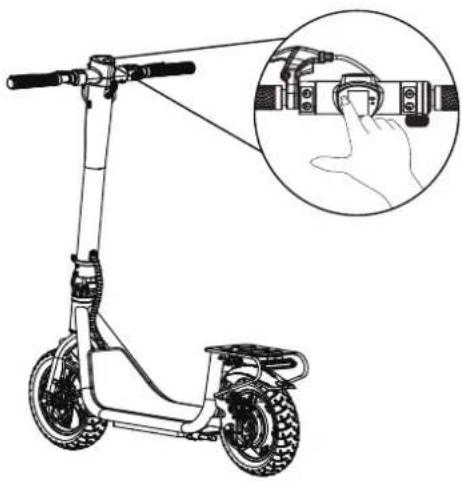

1. Przetestuj czy wszystkie funkcje działają.

Nowicjusze powinni założyć ochraniacze na całe ciało oraz kask podczas pierwszej jazdy, aby zmniejszyć ryzyko urazu podczas upadku.

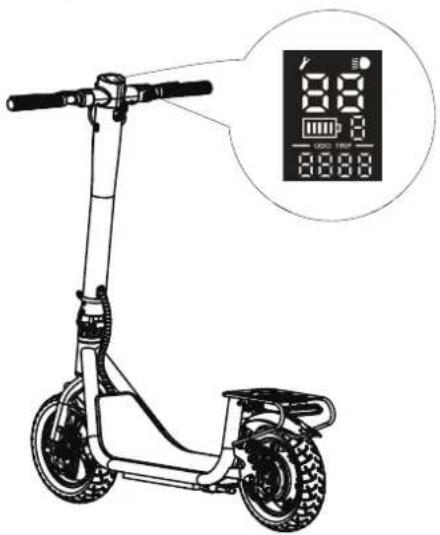

1. Włącz e-hulajnogę i sprawdź poziom naładowania baterii.

1. Trzymaj jedną stopę na podeście e-hulajnogi, a drugą odepchnij się.

2. Gdy e-hulajnoga zaczyna ruszać, postaw drugą stopę na podeście i wciśnij delikatnie manetkę gazu.

1. Żeby zahamować użyj hamulca ręcznego, lub delikatnie dociśnij nogą tylny błotnik.

UWAGA: E-hulajnoga wyposażona jest w technologię kick-to-start. Polega ona na tym, że manetka zaczyna działać dopiero, gdy rozpędzimy się odpychając powyżej 5 km/h.

Dzięki temu eliminujemy ryzyko niechcianego startu z miejsca oraz chronimy silnik przed przeciążeniami.

OBSŁUGA

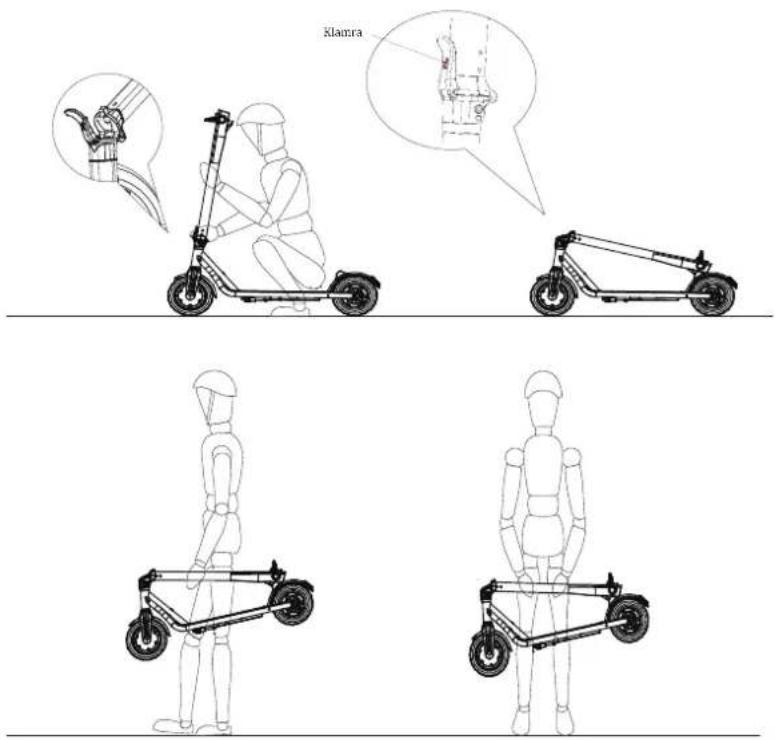

Transport

Upewnij się, że e-hulajnoga jest wyłączona i ma złożone rączki. Wciskając czerwony przycisk opuść dźwignię składania i położ kierownicę na tylnym błotniku, aż usłyszysz zaczep kierownicy blokujący się o niego.

Transportuj trzymając e-hulajnogę w jednej lub w dwóch dłoniach.

OBSŁUGA

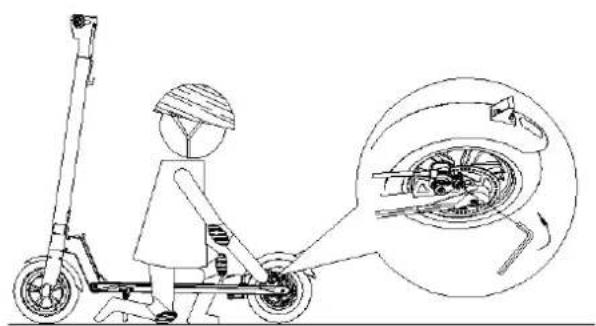

Regulacja hamulca

Jeśli koło jest zablokowane przez hamulec użyj klucza imbusowego by poluzować śruby, a następnie dostosuj linkę hamulca i dokręć śruby.

OBSŁUGA

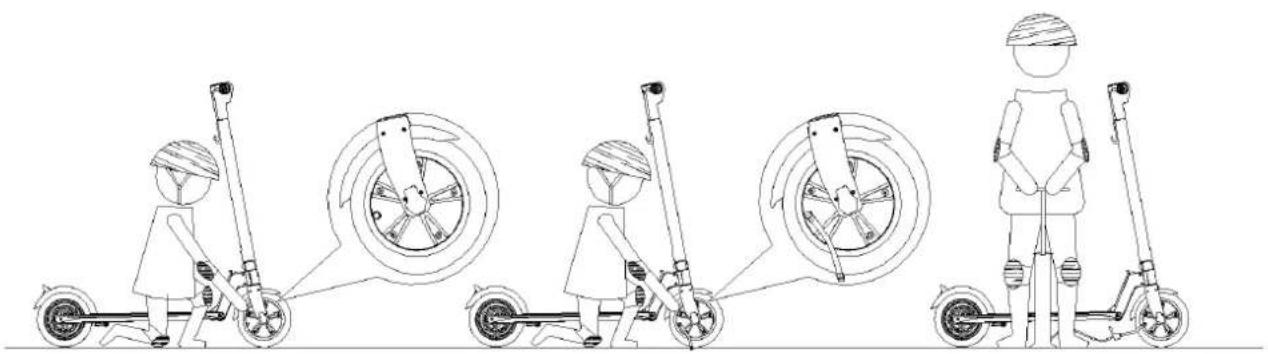

Pompowanie opon

Gdy w oponach spadnie ciśnienie użyj pompki rowerowej by napompować je do odpowiednich wartości, które podane są na boku opony.

WYŚWIETLACZ LCD

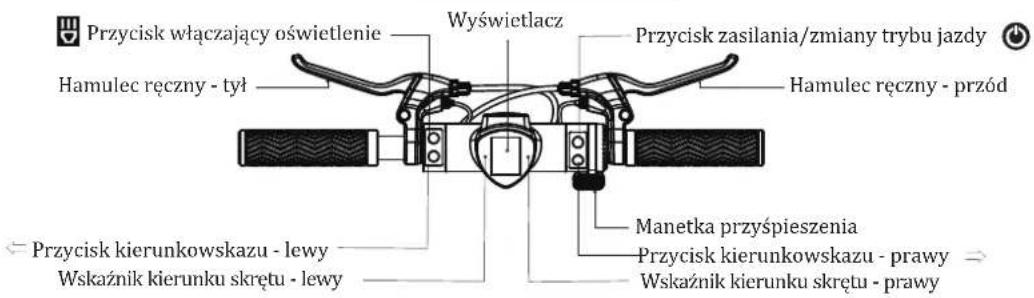

Wyświetlacz LCD - panel sterowania

1. Przytrzymaj wciśnięty przycisk zasilania ⚙ przez około 5 sekund, by włączyć/wyłączyć e-hulajnogę.
2. Wciśnij przycisk zasilania ⏻ dwukrotnie żeby wybrać tryb jazdy.
3. Przytrzymaj wciśnięty przycisk oświetlenia 🎯, żeby włączyć/wyłączyć światło przednie i tylne.
4. Pięciokrotnie wciśnij przycisk oświetlenia 📋, żeby zmienić jednostki prędkości z km/h na mph.
5. Kiedy chcesz zmienić kierunek jazdy przytrzymaj odpowiedni przycisk kierunkowskazu.

a) Wciśnij lewy przycisk —, żeby włączyć lewy kierunkowskaz.

Kierunkowskaz wyłączy się po ponownym wciśnieciu przycisku lub automatycznie po 9 sekundach.

b) Wciśnij prawy przycisk, żeby włączyć prawy kierunkowskaz.

Kierunkowskaz wyłączy się po ponownym wciśnieciu przycisku lub automatycznie po 9 sekundach.

1. Aby włączyć tempomat utrzymuj stałą prędkość przez dłużej niz 8 sekund. Kiedy usłyszysz dwukrotnie sygnał dźwiękowy oznacza to, że tempomat się włączyć. Żeby wyłączyć tempomat zwolnij naciskając manetkę hamulca.

2. Dwukrotnie kliknij przycisk włączania świąteł, aby przełączyć na wyświetlaczu ODO/TRIP.

3. Gdy na wyświetlaczu pojawi się ikonka klucza, świadczy to o problemach technicznych e-hulajnogi. Najlepiej skontaktuj się wtedy z serwisem Frugal.

WYŚWIETLACZ LCD

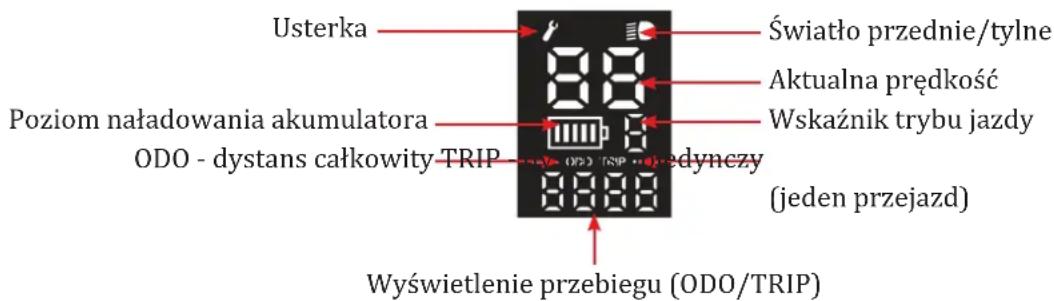

Wyświetlacz LCD - panel sterowania

1. Poziom naładowania akumulatora

Za pomocą pasków wyróżniamy 5 poziomów naładowania akumulatora. Poziom naładowania

spada od prawej do lewej strony. Nie zalecamy poruszać się pod góre, kiedy pozostały 2 paski lub mniej. Wyświetlacz zacznie mrugać kiedy poziom naładowania e-hulajnogi spadnie do 0 kresek. Oznacza to, że akumulator jest wyczerpany i należy jak najszybciej go naładować.

1. Tryb jazdy:

a) 1 - tryb oszczędzania energii, prędkość poniżej 15 km/h

b) 2 - tryb sportowy, prędkość maksymalna do 25 km/h

1. Użycie przycisku kierunkowskazu lewego spowoduje włączenie wskaźnika kierunku skrętu lewego na wyświetlaczu oraz migającego światła kierunkowskazu. Użycie przycisku kierunkowskazu prawego spowoduje włączenie wskaźnika kierunku skrętu prawego na wyświetlaczu oraz migającego światła kierunkowskazu prawego.

2. Wciśnij jednocześnie lewy i prawy przycisk kierunkowskazu, żeby uruchomić światła awaryjne. Wyłącz wciskając dowolny przycisk.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Bezpieczna obsługa akumulatora

1. Żywotność akumulatora jest ograniczona. Jeśli nadal go używasz po przekroczeniu okresu przydatności, możesz zauważyć, że czas pracy w pełni naładowanego akumulatora znacząco się zmniejszył.
2. Ogniwa akumulatora zawierają substancje chemiczne. Nie otwieraj oraz nie wkładaj w akumulator ciał obcych.
3. Wetknięcie obcego metalowego przedmiotu w akumulator może spowodować porażenie, a nawet eksplożję.
4. Używaj tylko i wyłącznie oryginalnej ładowarki dołączonej do e-hulajnogi.
5. Podczas obsługi i transportowania akumulatora przestrzegaj przepisów związanych z transportem baterii.
6. Zaleca się przechowywanie produktu z akumulatorem w stanie 50-80% naładowania.
   W trakcie nieużytkowania sprzętu sprawdzaj poziom naładowania raz na 3-4 tygodnie i jeśli potrzeba doładuj.
7. W celu osiągnięcia najlepszej wydajności akumulatora, ładuj go i korzystaj z niego w przedziale +5 °C - +40 °C.
8. Nie przechowuj produktu w temperaturach poniżej -5 °C i powyżej 40 °C.
9. Korzystając z e-hulajnogi przez dłuższy czas, akumulator stanie się gorący, jest to normalne.
10. W chłodnym otoczeniu, nawet w pełni naładowany akumulator będzie posiadał mniejsze osiągi.

11. Nie otwieraj ani nie modyfikuj akumulatora.

12. Przed pierwszym użyciem, naładuj akumulator do pełna.

13. Podczas kolejnych ładowań, czerwona dioda ładowarki będzie wskazywała na to, że trwa proces ładowania.
    Zielona dioda oznaczać będzie, że ładowanie się zakończyło, a akumulator jest w pełni naładowany.
14. Podłącz ładowarkę najpierw do e-hulajnogi, następnie do prądu. Upewnij się, że ładowarka jest odpowiednio podłączona.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

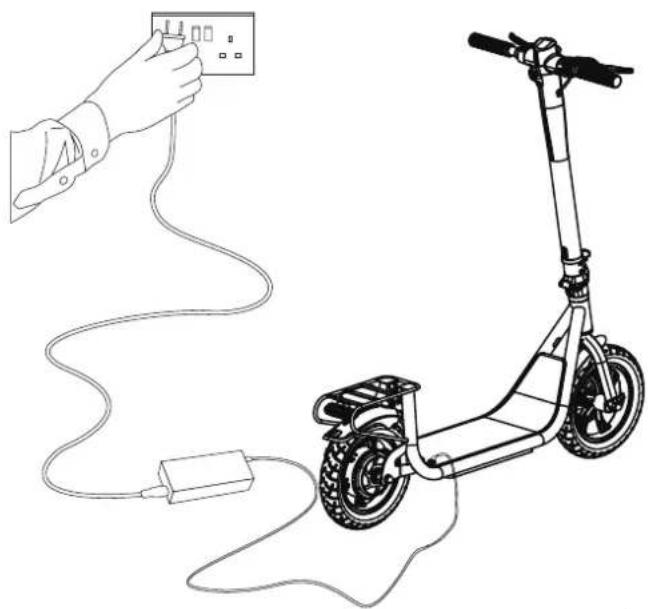

Instrukcja ładowania

1. Otwórz zaślepkę.
2. Podłącz ładowarkę.
3. Zakryj gniazdo ładowania zaślepką.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Instrukcja ładowania

UWAGI:

• Po zakończonym ładowaniu odłącz ładowarkę od e-hulajnogi, następnie od prądu. Odłączając ładowarkę od prądu pamiętaj, aby mieć suche dłonie.
• Podczas ładowania ważne jest, aby ładowarka była przez cały czas odkryta, ponieważ w trakcie ładowania staje się gorąca i potrzebuje naturalnej wentylacji.
• Trzymaj e-hulajnogę w trakcie ładowania w bezpiecznym miejscu, z dala od dzieci.
• Jeśli zauważysz jakieś nieprawidłowości w trakcie ładowania, temperatura ładowarki jest zbyt wysoka lub wydobywa się z niej zapach, natychmiast przerwij ładowanie i skontaktuj się ze sprzedawcą.
• Czas ładowania wynosi około 6 godzin, ładowarka wyłączy się automatycznie, gdy e-hulajnoga zostanie w pełni naładowana.
• Pomieszczenie, w którym ładujesz e-hulajnogę powinno być suche i czyste.
• Nie podłączaj ładowarki, gdy gniazdo ładowania w e-hulajnodze jest mokre.
• Nie wkładaj w gniazdo ładowania przedmiotów, które przewodzą prąd, może to doprowadzić do zwarcia i uszkodzenia elektrycznych podzespołów e-hulajnogi.

INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO

Zasięg (dystans po jednym ładowaniu)

Dystans, jaki urządzenie może pokonać bez konieczności ponownego ładowania, uzależniony jest od wielu czynników i tym samym może ulec skróceniu w zależności od:

• topografii - jazda po nierównej nawierzchni skraca maksymalny dystans;
• wagi użytkownika;
• temperatury - zbyt wysokie/niskie temperatury skracają maksymalny dystans;
• konserwacji i użytkowania: właściwa obsługa, konserwacja, prawidłowe ładowanie, itp. optymalizują maksymalny dystans;
• prędkości - umiarkowana, ekonomiczna jazda optymalizuje dystans; często zatrzymywania się, ruszania, zmiany prędkości, skracają maksymalny dystans;
• poziom ciśnienia w oponach (napompować je do odpowiednich wartości, które podane są na boku opony);
• włączone oświetlenie zmniejsza zasięg e-hulajnogi.

Maksymalny zasięg został przebadany dla osoby ważącej 75 kg, jeżdźącej po płaskim terenie asfaltowym w temperaturze 25 °C z mocą 60%, bez włączonego oświetlenia oraz poprawnie napompowanymi oponami wg. zaleceń producenta.

HARMONOGRAM KONSERWACJI

Odpowiednie dbanie o swoją e-hulajnogę zapewni optymalną wydajność i wydłuży jej żywotność. Przechowuj elektryczną hulajnogę w suchym pomieszczeniu. Poniżej zamieszczamy kilka wskazówek konserwacyjnych, które pomogą Ci utrzymać Twoją e-hulajnogę Frugal® w jak najlepszym stanie.

Codzienna konserwacja.

Po każdej jeździe e-hulajnogą Frugal®:

1. Oczyć e-hulajnogę z zewnątrz, używając wilgotnej, miękkiej ściereczki. (NIE MYJ ZA POMOCĄ WEŻA OGRODOWEGO!)
2. Sprawdź czy wszystkie śruby są dobrze dokręcone.
3. Sprawdź czy ładowarka akumulatora działa poprawnie.

RECYKLING

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do ich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punkt zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
