Rodzaj produktu	Wbudowany piekarnik elektryczny
Marka	Sharp
Model	KA-74Z68BNH-PL
Pojemność piekarnika	68 litrów
Źródło zasilania	Elektryczne
Zasilanie	220-240 V, 50 Hz
Pobór mocy	3500 W
Wymiary (S x W x G)	595 x 594 x 568 mm
Waga	32 kg
Tryby pracy	Termoobieg, Grill, Rozmrażanie, Wspomagany wentylatorem, Pizza
Zakres temperatur	50-250 °C
Rodzaj czyszczenia	Samoczyszczenie pirolityczne
Rodzaj sterowania	Sterowanie dotykowe z wyświetlaczem cyfrowym
Funkcje bezpieczeństwa	Blokada rodzicielska, automatyczne wyłączanie, chłodne drzwi
Dostępność części zamiennych	Tak, poprzez centra serwisowe Sharp
Gwarancja	2 lata

Często zadawane pytania - KA-74Z68BNH-PL SHARP

Jak zainstalować piekarnik Sharp KA-74Z68BNH-PL?

Instalacja musi być wykonana przez wykwalifikowanego elektryka. Upewnij się, że piekarnik jest podłączony do dedykowanego obwodu z prawidłowym napięciem (220-240 V), a szafka ma odpowiednią wentylację. Zapoznaj się z instrukcją instalacji, aby uzyskać szczegółowe wymiary i odległości bezpieczeństwa.

Jaki tryb czyszczenia ma ten piekarnik?

Ten piekarnik posiada funkcję samoczyszczenia pirolitycznego. Rozpocznij cykl, gdy piekarnik jest zimny, usuń większe resztki i pozwól piekarnikowi nagrzać się do wysokich temperatur, aby spalić tłuszcz. Następnie wytrzyj popiół wilgotną szmatką.

Jak zresetować piekarnik po awarii zasilania?

Wystarczy wyłączyć i włączyć piekarnik za pomocą głównego przełącznika zasilania lub odłączyć go na 30 sekund. Większość ustawień zostanie zresetowana, ale każdy aktywny program gotowania może wymagać ponownego uruchomienia. Odnieś się do instrukcji w celu zresetowania zegara i timera.

Jaka jest maksymalna temperatura piekarnika?

Maksymalna temperatura wynosi 250 °C dla większości trybów. Tryb grilla zwykle działa przy stałej wysokiej temperaturze. Przed gotowaniem zawsze nagrzewaj piekarnik, aby uzyskać dokładne wyniki.

Czy mogę używać folii aluminiowej w piekarniku?

Unikaj całkowitego przykrywania dna piekarnika folią, ponieważ może to blokować przepływ powietrza i powodować uszkodzenia. Używaj folii tylko na blachach do pieczenia i upewnij się, że nie dotyka elementów grzejnych. Aby uzyskać najlepsze rezultaty, używaj naczyń odpornych na wysoką temperaturę.

Dlaczego piekarnik hałasuje podczas pracy?

Normalne dźwięki obejmują wentylator chłodzący i kliknięcia przekaźników. Jeśli słyszysz nietypowe zgrzytanie lub brzęczenie, zatrzymaj piekarnik i sprawdź luźne akcesoria lub skontaktuj się z obsługą klienta.

Jaka jest klasa efektywności energetycznej tego modelu?

Sharp KA-74Z68BNH-PL zazwyczaj ma klasę efektywności energetycznej A+ (zgodnie z normami UE). Rzeczywiste zużycie zależy od sposobu użytkowania. Używaj trybów z termoobiegiem, aby oszczędzać energię.

Jak wymienić lampkę w piekarniku?

Odłącz piekarnik od zasilania. Zdejmij szklaną osłonę (zwykle przez obrócenie lub odpięcie) i wymień na żarówkę halogenową odporną na temperaturę 300°C (typ G9, 25W). Ostrożnie zmontuj ponownie.

Jakie akcesoria są dołączone?

Zestaw zawiera: 1 ruszt druciany, 1 blachę do pieczenia, 1 ruszt do grillowania oraz zestaw śrub do instalacji. Akcesoria opcjonalne, takie jak kamień do pizzy, można dokupić osobno.

Gdzie znajdę numer seryjny?

Numer seryjny znajduje się na naklejce z tyłu piekarnika lub wewnątrz ramy drzwi piekarnika. Jest wymagany do zamówień gwarancyjnych i części zamiennych.

INSTRUKCJA OBSŁUGI KA-74Z68BNH-PL SHARP

PL-Deklaracja zgodności

Oświadczamy, że nasze produkty spełniają wymagania odpowiednich dyrektyw, decyzji i regulacji Unii Europejskiej oraz wymagania określone w wymienionych standardach.

Dziękujemy za wybranie niniejszego produktu.

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa i wytyczne użytkowania oraz konserwacji urządzenia.

Prosimy o poświęcenie czasu na zapoznanie się z niniejszą instrukcją obsługi przed użyciem urządzenia i zachowanie jej w celu późniejszego wykorzystania.

Symbol	Typ Znaczenie
	OSTRZEŻENIE Ryzyko poważnych obrażeń lub śmierci
	RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM	Ryzyko dotyczące niebezpiecznego napięcia
	POŻAR Ostrzeżenie; ryzyko pożaru / materiały łatwopalne
	PRZESTROGA Ryzyko urazu lub uszkodzenia mienia
	WAŻNE / UWAGA Prawidłowe korzystanie z systemu

SPIS TREŚCI

1. ŚRODKI OSTROŻNOŚCI 3
   1.1 Ogólne ostrzeżenia dotyczące bezpieczeństwa.... 3
   1.2 W przypadku gotowania na parze 6
   1.3 Ostrzeżenia dotyczące instalacji 6
   1.4 Podczas pracy urządzenia 7
   1.5 Podczas czyszczenia i konserwacji....9
   2.INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA 10
   2.1 Instrukcje dla instalatora.... 10
   2.2 Montaż piekarnika 10
   2.3 Przyłącze elektryczne i bezpieczeństwo 12
   3.CECHY PRODUKTU 13
   4.UŻYTKOWANIE PRODUKTU 14
   4.1 Tabela pieczenia.... 17
   4.2 W przypadku gotowania na parze 18
   4.3 Korzystanie z programatora dotykowego Visio 19
   4.4 Akcesoria 22
   5.CZYSZCZENIE I KONSERWACJA 24
   5.1 Czyszczenie 24
   5.2 Konserwacja 26
   6.ROZWIAZYWANIE PROBLEMÓW I TRANSPORT 27
   6.1 Rozwiązywanie problemów 27
   6.2 Transport 27
   7.SPECYFIKACJA TECHNICZNA 28
   7.1 Etykieta energetyczna 28

1. ŚRODKI OSTROŻNOŚCI

• Przed użyciem urządzenia należy uważnie przeczytać wszystkie instrukcje, a następnie przechowywać je w dostępnym miejscu na wypadek późniejszych wątpliwości.
• Niniejsza instrukcja została opracowana z myślą o kilku modelach, dlatego Twoje urządzenie może nie być wyposażone w niektóre z opisanych funkcji. Z tego względu podczas czytania instrukcji obsługi należy zwrócić szczególną uwagę na wszelkie wartości liczbowe.

1.1 OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

- Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby z obniżonymi zdolnościami fizycznymi, zmysłowymi bądź umysłowymi, a także przez osoby bez doświadczenia i wiedzy na temat obsługi, jeśli pozostają pod nadzorem opiekunów bądź zostały szczegółowo poinstruowane o sposobie bezpiecznego używania urządzenia i rozumieją ryzyka związane z niewłaściwym użyciem. Dzieci nie powinny wykorzystywać urządzenia do zabawy. Dzieci nie powinny czyścić urządzenia ani wykonywać czynności konserwacyjnych, jeśli pozostają bez nadzoru.

⚠ OSTRZEŻENIE: Urządzenie i jego dostępne elementy silnie nagrzewają się podczas gotowania. Należy zachować szczególną ostrożność, aby nie dotykać elementów grzejnych. Dzieci poniżej 8 roku życia nie należy dopuszczać w pobliżu urządzenia, jeśli nie znajdują się pod stałym nadzorem opiekunów.

⚠️ OSTRZEŻENIE:: Zagrożenie pożarem: Nie wolno przechowywać żadnych przedmiotów na

powierzchniach przeznaczonych do gotowania.

⚠️ OSTRZEŻENIE: W przypadku pęknięcia powierzchni należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym.

• Nie wolno obsługiwać urządzenia za pomocą zewnętrznego włącznika czasowego lub oddzielnego systemu zdalnego sterowania.
• Podczas pracy urządzenie jest gorące. Należy zachować szczególnie ostrożność, aby nie dotykać elementów grzejnych wewnątrz piekarnika.
• Uchwyty mogą się silnie nagrzewać po krótkim czasie działania urządzenia.
• Do czyszczenia szklanych drzwiczek i innych powierzchni piekarnika nie należy stosować środków do szorowania ani skrobaczek. Mogłyby uszkodzić szklaną powierzchnię drzwiczek.
• Do czyszczenia urządzenia nie należy stosować odkurzaczy parowych.

⚠️ OSTRZEŻENIE: Przed wymianą lampki oświetleniowej należy sprawdzić czy zostało wyłączone zasilanie urządzenia, aby uniknąć porażenia prądem elektrycznym.

⚠ OSTRZEŻENIE: Podczas gotowania lub grillowania potraw dostępne elementy urządzenia mogą być gorące. Należy trzymać małe dzieci z dala od działającego urządzenia.

• Urządzenie zostało wyprodukowane zgodnie ze wszystkimi krajowymi oraz międzynarodowymi normami i przepisami.
• Czynności konserwacyjne i naprawy należy powierzać wyłącznie pracownikom autoryzowanego serwisu. Instalacja i naprawy przeprowadzone przez osoby inne niż pracownicy autoryzowanego serwisu

mogą zagrażać bezpieczeństwu użytkowników urządzenia. Wszelkie zmiany i modyfikacje specyfikacji mogą być niebezpieczne pod wieloma względami. Nieodpowiednie osłony płyty grzewczej mogą być przyczyną wypadków.

- Przed przystąpieniem do instalacji należy sprawdzić lokalne warunki dystrybucji (rodzaj i ciśnienie gazu, napięcie i częstotliwość sieci elektrycznej) oraz zgodność z wymaganiami dotyczących urządzenia. Parametry techniczne urządzenia znajdują się na etykiecie.

⚠ OSTRZEŻENIE: Urządzenie przeznaczone jest wyłącznie do przygotowywania potraw w warunkach domowych. Nie należy wykorzystywać urządzenia do innych celów ani w innych zastosowaniach, np. do użytku innego niż w gospodarstwie domowym, do użytku przemysłowego lub do ogrzewania pomieszczenia.

• Nie wolno unosić ani przesuwać urządzenia trzymając za uchwyty na drzwiczkach piekarnika.
• Należy podjąć wszystkie możliwe działania, aby zapewnić bezpieczeństwo. Ponieważ szkło może pęknąć, podczas czyszczenia należy zachować szczególna ostrożność, aby nie zadrapać szklanej powierzchni. Nie należy uderzać ani stukać o szkło innym wyposażeniem.
• Upewnij się, że przewód zasilający nie został przyciśnięty lub uszkodzony podczas instalacji. Wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi urządzenia, pracownikom autoryzowanego serwisu lub podobnie wykwalifikowanym osobom, aby uniknąć zagrożeń.
• Jeśli drzwiczki piekarnika pozostają otwarte, dzieci nie powinny wspinać się lub siadać na nich.

- Nie wolno pozwalać dzieciom ani zwierzętom domowym, aby zbliżały się do urządzenia.

1.2 W PRZYPADKU GOTOWANIA NA PARZE

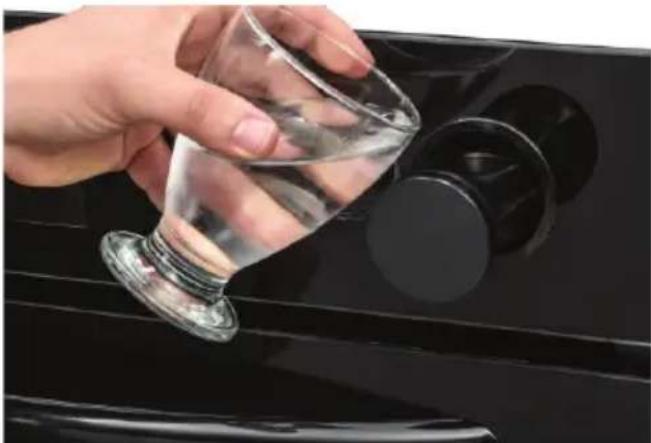

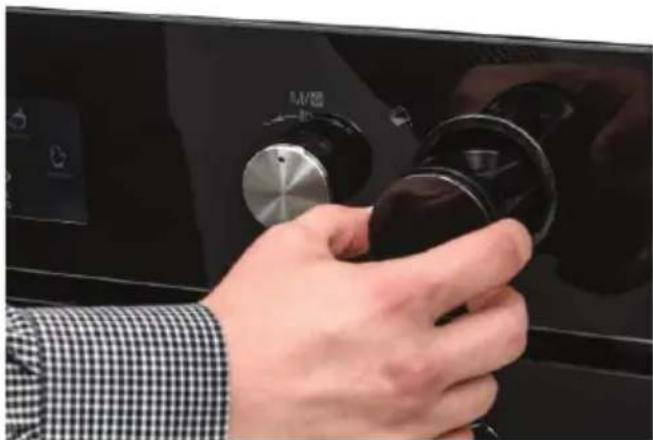

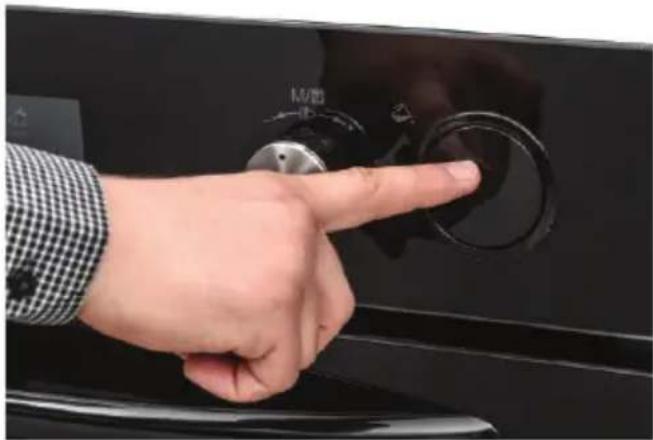

• Przed uruchomieniem urządzenia należy napełnić zbiornik na wodę.
• Nie wolno napełniać zbiornika na wodę, jeśli piekarnik jest gorący.
• Po otwarciu drzwiczek piekarnika z wnętrza może wydostawać się para. Należy zachować ostrożność podczas otwierania drzwiczek piekarnika, ponieważ może to spowodować zagrożenie poparzeniami.
• W wyniku gotowania na parze w piekarniku może pozostać wilgoć. Ponieważ wilgoć może doprowadzić do korozji, należy upewnić się, że wnętrze piekarnika zostało osuszone po gotowaniu.
• Do gotowania na parze w piekarniku należy stosować wodę zdatną do picia. Nie wolno stosować palnego alkoholu ani substancji z cząstkami stałymi zamiast wody.
• Do gotowania na parze należy używać naczyń ze stali nierdzewnej.
• Po każdym zakończeniu gotowania na parze: jeśli w zbiorniku na wodę pozostanie trochę wody, należy go oczyścić, a pozostałej wody nie wolno wykorzystać do następnego gotowania.

1.3 OSTRZEŻENIA DOTYCZĄCE INSTALACJI

• Nie wolno korzystać z urządzenia, dopóki jego instalacja nie zostanie całkowicie zakończona.
• Instalację urządzenia powinien przeprowadzić personel autoryzowanego serwisu Producent nie ponosi odpowiedzialności za wszelkie szkody powstałe na skutek niewłaściwej lokalizacji i

instalacji urządzenia przez osoby nieupoważnione.

• Po rozpakowaniu urządzenia należy upewnić się, że nie zostało ono uszkodzone podczas przewożenia. W przypadku stwierdzenia jakichkolwiek usterek nie wolno korzystać z urządzenia – należy natychmiast skontaktować się z przedstawicielem autoryzowanego serwisu. Ponieważ materiały wykorzystane do opakowania urządzenia (folia, zszywki, styropian itp.) mogą być niebezpieczne dla dzieci, należy je natychmiast zebrać i usunąć.
• Urządzenie należy chronić przed wpływem czynników atmosferycznych. Nie należy narażać urządzenia na działanie światła słonecznego, deszczu, śniegu, kurzu ani nadmiernej wilgoci.
• Wszelkie materiały (np. szafek) znajdujące się w pobliżu urządzenia powinny być odporne na temperaturę minimum 100°C.
• Nie wolno instalować urządzenia za ozdobnymi drzwiami, aby uniknąć przegrzania.

1.4 PODCZAS PRACY URZĄDZENIA

• Podczas pierwszego użycia piekarnika może być wyczuwalny nieznaczny zapach. Jest to całkowicie normalne, spowodowane materiałami izolacyjnymi na elementach grzejnych. Sugerujemy, aby przed pierwszym użyciem pozostawić piekarnik pusty i ustawić na maksymalną temperaturę przez 45 minut. Upewnij się, że otoczenie, w którym urządzenia zostało zainstalowane, jest dobrze wentylowane.

• Należy zachować szczególnie ostrożność otwierając drzwiczki piekarnika w podczas lub po zakończeniu gotowania. Gorąca para z piekarnika mogłaby spowodować oparzenia.

• Nie należy wkładać do niego ani umieszczać w pobliżu łatwopalnych lub wybuchowych materiałów.

• Do wyjmowania i ponownego wkładania potraw należy zawsze używać rękawic kuchennych.
• W żadnym wypadku nie wolno piekarnika wykładać folią aluminiową, ponieważ mogłoby dojść do przegrzania.
• Podczas gotowania nie wolno umieszczać naczyń ani blach do pieczenia bezpośrednio w podstawie piekarnika. Podstawa bardzo się nagrzewa, co może spowodować uszkodzenie produktu.

Nie należy odchodzić od piekarnika podczas gotowania z użyciem tłuszczy stałych lub płynnych olejów. Mogą spowodować pożar w przypadku nadmiernego podgrzania. Ognia spowodowanego gorącym olejem nie wolno polewać wodą. Należy wyłączyć piekarnik, a następnie nakryć naczynie pokrywką lub kocem strażackim.

- Jeśli urządzenie nie będzie używane przez dłuższy czas, główny wyłącznik sieciowy należy ustawić w pozycji wyłączonej.

- Sprawdź, czy pokrętła regulacyjne urządzenia znajdują się zawsze w położeniu „0” (praca zatrzymana), jeśli urządzenie nie jest używane.

- Tace pochylają się przy wysuwaniu. Należy zachować ostrożność, aby nie rozlać ani upuścić gorącej potrawy podczas wyjmowania jej z piekarnika.

- Nie wolno umieszczać obciążenia na otwartych drzwiczkach piekarnika. Mogłoby to spowodować utratę równowagi piekarnika lub uszkodzenie drzwiczek.

- Nie należy wieszać ręczników, ścierek do naczyń lub ubrań na urządzeniu lub jego uchwytach.

1.5 PODCZAS CZYSZCZENIA i KONSERWACJI

• Przed przystąpieniem do czyszczenia lub czynności konserwacyjnych należy upewnić się, że urządzenie jest odłączone od sieci elektrycznej.
• Nie wolno demontować pokręteł regulacyjnych, aby oczyścić panel sterowania.
• Aby zachować wydajność i bezpieczeństwo urządzenia, zalecamy korzystanie wyłącznie z oryginalnych części zamiennych oraz usług autoryzowanego serwisu w razie konieczności.
• Nie należy skrobać osadu wapiennego, który może tworzyć się na spodzie piekarnika. W przeciwnym razie spód piekarnika zostanie uszkodzony.
• Aby rozpuścić osad wapienny, który może powstać na spodzie piekarnika, po każdych dwóch lub trzech użyciach należy nalać 200–250 ml 6% białego octu na spód piekarnika i odczekać 30 minut. Następnie oczyścić wilgotną ściereczką.

2. INSTALACJA I PRZYGOTOWANIE DO UŻYTKOWANIA

OSTRZEŻENIE: Urządzenie musi być instalowane przez autoryzowanego serwisanta lub wykwalifikowanego technika zgodnie z instrukcjami podanymi w niniejszym podręczniku i obowiązującymi przepisami lokalnymi.

• Niewłaściwa instalacja może spowodować obrażenia i uszkodzenia, za które producent nie ponosi odpowiedzialności i które nie są objęte gwarancją.
• Przed instalacją należy się upewnić, że lokalne warunki dystrybucji (napięcie i częstotliwość w sieci elektrycznej) są zgodne z wymaganymi dla urządzenia. Wymogi dla tego urządzenia podano na etykiecie.
• Należy przestrzegać praw, rozporządzeń, dyrektyw i norm obowiązujących w kraju użytkowania (przepisy bezpieczeństwa, prawidłowa utylizacja zgodnie z przepisami itp.).
• Jeżeli produkt składa się z wyjmowanych prowadnic półek (stelaży drucianych), a w instrukcji obsługi znajdują się przepisy takie jak na jogurt, należy wyjąć stelaże druciane i obsługiwać piekarnik w określonym trybie gotowania. Informacje dotyczące wyjmowania półki drucianej znajdują się w rozdziale CZYSZCZENIE I KONSERWACJA.

2.1 INSTRUKCJE DLA INSTALATORA Instrukcje ogólne

• Po wyjęciu urządzenia i akcesoriów z opakowania należy sprawdzić, czy urządzenie nie jest uszkodzone. W przypadku podejrzenia uszkodzenia nie używać urządzenia i natychmiast skontaktować się z autoryzowanym serwisantem lub wykwalifikowanym technikiem.
• Należy się upewnić, że w najbliższym otoczeniu nie ma łatwopalnych lub palnych materiałów takich jak zasłony, olej, szmatki itp., które mogą się zapalić.
• Blat i meble wokół urządzenia muszą być wykonane z materiałów odpornych na temperatury wyższe niż 100°C.

- Urządzenie nie powinno być instalowane bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką ani suszarką do ubrań.

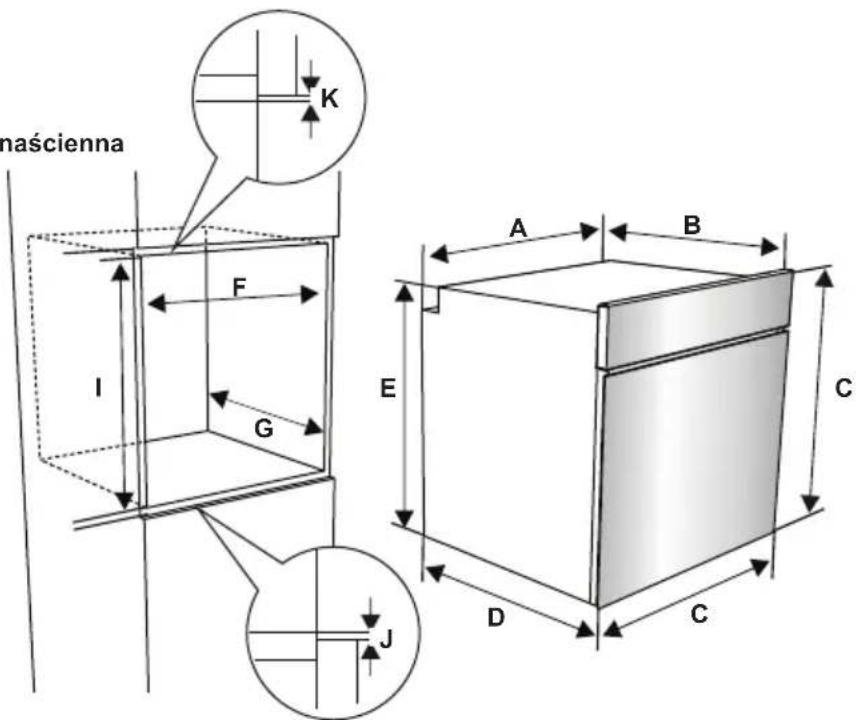

2.2 MONTAŻ PIEKARNIKA

Urządzenia dostarczane są z zestawami instalacyjnymi i mogą być montowane w blacie z zachowaniem odpowiednich wymiarów. Wymiary instalacji płyty grzejnej i piekarnika podano poniżej.

A (mm)	557	min./ maks. F (mm)	560/580
B (mm)	550 min. G (mm)	555
C (mm)	595 min. H/I (mm)	600/590
D (mm)	575 min. J/K (mm)	5/10
E (mm)	576

Instalacja pod blatem

Instalacja naścienna

Po wykonaniu przyłączy elektrycznych wstaw piekarnik do szafki, wsuwając go do przodu. Otwórz drzwiczki piekarnika i włóż 2 śruby w otwory w jego ramie. Gdy rama urządzenia dotyka drewnianej powierzchni szafki, dokręć śruby.

2.3 PRZYŁĄCZE ELEKTRYCZNE

I BEZPIECZEŃSTWO

OSTRZEŻENIE: Przyłącze

elektryczne urządzenia musi być instalowane przez autoryzowanego serwisanta lub wykwalifikowanego technika zgodnie z instrukcjami podanymi w niniejszym podręczniku i obowiązującymi przepisami lokalnymi.

OSTRZEŻENIE: URZĄDZENIE MUSI BYĆ UZIEMIONE.

• Przed podłączeniem urządzenia do sieci zasilającej należy sprawdzić napięcie znamionowe urządzenia (oznaczone na tabliczce znamionowej urządzenia) w celu potwierdzenia zgodności z dostępnym napięciem sieciowym, a przewody elektryczne powinny być w stanie obsługiwać moc znamionową urządzenia (również wskazaną na tabliczce znamionowej).
• Podczas instalacji należy się upewnić, że stosowane są przewody izolowane. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia. Jeśli przewód sieciowy jest uszkodzony i należy go wymienić, powinien to zrobić wykwalifikowany personel.
• Nie używać adapterów, rozgałęziaczy i/ lub przedłużaczy.
• Przewód zasilający należy umieszczać z dala od gorących części kuchenki i nie może być on zgięty ani przyciśnięty. W przeciwnym razie może ulec uszkodzeniu, co spowoduje zwarcie.
• Jeśli urządzenie nie jest podłączone do sieci za pomocą wtyczki, w celu spełnienia wymagań bezpieczeństwa należy zastosować rozłącznik wszystkich biegunów (z odstępem co najmniej 3 mm między stykami).
• Urządzenie jest zaprojektowane do zasilania napięciem 220-240V. W przypadku innego dostępnego napięcia należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym elektrykiem.
• Kabel zasilający (H05VV-F) musi być wystarczająco długi, aby można było podłączyć go do urządzenia, nawet jeżeli umieszczone jest z przodu szafki.
• Należy się upewnić, że wszystkie połączenia są odpowiednio mocno dokręcone.

- Zamocować kabel zasilający w zacisku kabla, a następnie zamknąć pokrywę.

- Połączenie skrzynki zaciskowej jest umieszczone na skrzynce zaciskowej.

3. CECHY PRODUKTU

Ważne: Dane techniczne i wygląd danego urządzenia mogą się różnić od przedstawionego na poniższych rysunkach.

Wykaz elementów

1. Panel sterowania
2. Uchwyt drzwiczek piekarnika
3. Drzwiczki piekarnika

Panel sterowania

1. Gałka sterowania funkcjami piekarnika
2. Programator czasowy
3. Gałka termostatu piekarnika
4. Pokrywa zbiornika wody

4. UŻYTKOWANIE PRODUKTU

Funkcje piekarnika

* Funkcje piekarnika mogą różnić się w zależności od zakupionego modelu.

Zostaną włączone wskaźniki ostrzegawcze piekarnika, wentylator rozpocznie pracę. Aby skorzystać z trybu

rozmrażania, umieść zamrożoną potrawę w piekarniku na półce znajdującej na trzecim poziomie od dołu. Zalecane jest umieszczenie tacy pod rozmrażaną potrawą, aby zgromadzić wodą powstającą na skutek rozmrażania lodu. Ten tryb pracy nie służy do gotowania ani pieczenia potraw, ale tylko do ich rozmrażania.

Tryb Turbo: Zostaną włączone termostat piekarnika i wskaźniki ostrzegawcze, a okrągły element grzejny oraz wentylator rozpoczną pracę. Tryb

Turbo zapewnia równomierny rozkład ciepła w piekarniku, dzięki czemu wszystkie potrawy umieszczone na rusztach zostaną równomiernie upieczone. Zaleca się wstępne rozgrzewanie piekarnika przez dziesięć minut.

W tym trybie można korzystać z gotowania na parze. Szczegółowe informacje można znaleźć w opisie „Korzystanie z gotowania na parze”.

Tryb dolnego ogrzewania: Zostaną włączone termostat oraz wskaźniki ostrzegawcze, a dolny element grzejny rozpocznie pracę. Tryb dolnego

ogrzewania jest doskonały do przygotowywania pizzy, ponieważ ciepło unosi się od dolnej części piekarnika i podgrzewa potrawę. Tryb odpowiedni do podgrzewania, nie zaś do pieczenia potraw.

Tryb statyczny: Zostaną włączone termostat oraz wskaźniki ostrzegawcze, a dolne i górne elementy grzejne rozpoczną

pracę. W trybie statycznym emitowane jest ciepło, które zapewnia odpowiednie przygotowanie potrawy. Ten tryb jest idealny do przygotowywania ciast, zapiekanek makaronowych, lasagnii czy pizzy. Zaleca się rozgrzewanie piekarnika przez dziesięć minut. W tym trybie najlepiej przygotowywać jedzenie na tylko jednym poziomie piekarnika.

Tryb termoobiegu: Zostaną włączone termostat i wskaźniki ostrzegawcze, a górny i dolny element grzejny oraz wentylator rozpoczną pracę. Tryb

zapewnia dobre rezultaty podczas pieczenia ciast. Pieczenie odbywa się przy pomocy dolnego i górnego elementu grzejnego oraz wentylatora zapewniającego cyrkulację powietrza, co przynosi efekt nieco podobny do grillowania potraw. Zaleca się wstępne rozgrzewanie piekarnika przez dziesięć minut. Tryb termoobiegu i dolnego ogrzewania jest doskonały do przygotowywania potraw, jak pizza, w stosunkowo krótkim czasie. Termoobieg zapewnia równomierny rozkład ciepła w piekarniku, a dolny element grzejny umożliwia pieczenie potraw.

W tym trybie można korzystać z gotowania na parze. Szczegółowe informacje można znaleźć w opisie „Korzystanie z gotowania na parze”.

Tryb pieczenia pizzy: Zostaną włączone termostat i wskaźniki ostrzegawcze, a okrągły, górny i dolny element grzejny oraz wentylator rozpoczną

pracę. Tryb doskonały do przygotowywania potraw, jak pizza, w stosunkowo krótkim czasie. Termoobieg zapewnia równomierny rozkład ciepła w piekarniku, a dolny element grzejny umożliwia pieczenie potraw.

W tym trybie można korzystać z gotowania na parze. Szczegółowe informacje można znaleźć w opisie „Korzystanie z gotowania na parze”.

Tryb szybkiego grillowania: Zostaną włączone termostat oraz wskaźniki ostrzegawcze, a grill i górne elementy grzejne rozpoczną

pracę. Tryb doskonały do szybkiego grillowania i grillowania większych produktów, na przykład mięs. Wykorzystaj półki ustawione na górnych poziomach piekarnika. Posmaruj ruszt cienką warstwą oleju, by zapobiec przywieraniu produktów, i umieść potrawę na środku rusztu. Pod rusztem zawsze umieszczaj tację, na którą spadnie kapiący olej lub tłuszcz. Zaleca się wstępne rozgrzewanie piekarnika przez dziesięć minut.

Ostrzeżenie: Podczas grillowania drzwiczki piekarnika muszą być

zamknięte, a temperatura powinna być ustawiona na 190°C.

Tryb podwójnego grilla i termoobiegu:

Zostaną włączone termostat i wskaźniki ostrzegawcze, a grill, górny element grzejny oraz wentylator

rozpoczną pracę. Tryb przeznaczony jest do szybkiego grillowania grubszych produktów oraz grillowania większych produktów. Grill oraz górny element grzejny pracują z termoobiegiem, aby zapewnić odpowiednie przygotowanie potrawy. Wykorzystaj półki ustawione na górnych poziomach piekarnika. Posmaruj ruszt cienką warstwą oleju, by zapobiec przywieraniu produktów, i umieść potrawę na środku rusztu. Pod rusztem zawsze umieszczaj tację, na którą spadnie kapiący olej lub tłuszcz. Zaleca się wstępne rozgrzewanie piekarnika przez dziesięć minut.

Ostrzeżenie: Podczas grillowania drzwiczki piekarnika muszą być

zamknięte, a temperatura powinna być ustawiona na 190°C.

Funkcja 3D: Zostaną włączone termostat oraz wskaźniki ostrzegawcze, a okrągły, górny i dolny element grzejny oraz wentylator rozpoczną pracę. Funkcja 3D

zapewnia równomierny rozkład ciepła w

piekarniku, dzięki czemu wszystkie potrawy umieszczone na rusztach zostaną równomiernie upieczone. Czas trwania procesu jest krótszy niż w przypadku innych funkcji. Zaleca się wstępne rozgrzewanie piekarnika przez dziesięć minut.

Ponadto dzięki tej funkcji pieczone ciasta są bardziej puszyste i miękkie.

W tym trybie można korzystać z gotowania na parze. Szczegółowe informacje można znaleźć w opisie „Korzystanie z gotowania na parze”.

Funkcja czyszczenia parowego:

Ustaw funkcję piekarnika i termostat na symbolu funkcji czyszczenia parowego (⚠️ W dużym metalowym

naczyniu umieszczonym na podstawie piekarnika należy rozłać 200–250 ml wody (ok. 1 szklanki). Funkcja czyszczenia parowego działa ok. 30–60 minut i przygotowuje piekarnik do łatwego oczyszczenia.

Funkcja ręcznego wspomagania gotowania parą:

Ta funkcja może zostać wykorzystana w dowolnym procesie gotowania z funkcjami.

Przydatna do gotowania wszystkich rodzajów warzyw, mniejszych kawałków mięsa, owoców i dodatków (ryż, makaron).

Zalety:

• Chrupiąca i łąśniąca powierzchnia potraw
• Minimalne straty wody
• Prawie bez utraty składników odżywczych
• Niskotłuszczowe przyrządzanie potraw

Możesz wybrać żądaną funkcję i stężenie pary. Tabela stężenia pary znajduje się na następnej stronie.

Napełnianie zbiornika na wodę

- Pojemność zbiornika na wodę wynosi 300 ml. Taka ilość wody umożliwia przeprowadzenie trzech cykli wspomagania gotowania parą. Każdy cykl zużywa około 100 ml wody.

- Naciśnij osłonę zbiornika na wodę, aby ją otworzyć.

- Nieznacznie wysuń zbiornik na wodę.

Zbiornika nie wolno wysunąć całkowicie.

- Przed użyciem piekarnika dodaj minimum 100 ml wody do zbiornika.

Maksymalny poziom wody oznaczony jest symbolem „MAX” na zbiorniku.

Stężenie pary Ilość wody
1 wtrysnięcia pary Dodaj 100 ml wody
2 wtrysnięcia pary Dodaj 200 ml wody
3 wtrysnięcia pary Dodaj 300 ml wody
Automatyczne wtryskiwanie pary	Dodaj 100 ml wody

- Naciśnij osłonę zbiornika, aby ją zamknąć.

4.1 TABELA PIECZENIA

Funkcja	Potrawy
Grzanie statyczne	Ciasto francuskie	2 - 3 - 4 1	70-190 35-	45
	Ciasto 2 - 3-	4 170-190	30-40
	Ciasteczka 2 -	3 - 4 170-1	90 30-40
	Potrawka 2 1	75-200 40-	50
	Kurczak 2 - 3	- 4 200 45-	60
Termoobieg	Ciasto francuskie	2 - 3 - 4 1	70-190 25-	35
	Ciasto 2 - 3	- 4 150-170	25-35
	Ciasteczka 2 -	3 - 4 150-1	70 25-35
	Potrawka 2 1	75-200 40-	50
	Kurczak 2 - 3	- 4 200 45-	60
Turbo	Ciasto francuskie	2 -3 - 4 17	70-190 35-	45
	Ciasto 2 - 3	- 4 150-170	30-40
	Ciasteczka 2 -	3 - 4 150-1	70 25-35
	Potrawka 2 1	75-200 40-	50
Grillowanie	Klopsiki z grilla 7	200 10-15
	Kurczak * 190	50-60
	Zrazy	6 - 7	200 15-	25
	Befsztyk	6 - 7	200 15-	25

* Jeśli jest taka możliwość, należy piec na roznie do kurczaka.

4.2 W PRZYPADKU GOTOWANIA NA PARZE

Potrawa	Funkcja	Położenie prowad-nic	Temp. (°C)	Ilość wody (ml)	Czas dodania wody (minuty)	Czas trwania procesu w przybliżeniu (minuty)	Masa (przybliżona masa potrawy w gramach)
Piecz-ywo	Tryb termo-obiegu + gotowanie na parze	3 200 100			Przed uruchomieniem piekarnika.	30–50 820
Zapiekany makaron	Tryb termo-obiegu + gotowanie na parze	3 200 200			Przed uruchomieniem piekarnika.	30–40 1500
Ciasto	Tryb TURBO + gotowanie na parze	3 180 150			Przed uruchomieniem piekarnika.	30–40 500
Ziemni-aki	Tryb termo-obiegu + gotowanie na parze	3 200 250			Przed uruchomieniem piekarnika.	45–60 500
Kurczak	Tryb TURBO + gotowanie na parze	3 220 200			Przed uruchomieniem piekarnika.	60–70 2000
Zrazy	Tryb termo-obiegu + gotowanie na parze	3 180 300			Przed uruchomieniem piekarnika.	100–110 1000

Ważne: Podane powyżej czasy to wartości uzyskane w warunkach laboratoryjnych; mogą się różnić w zależności od napięcia sieciowego i ilości gotowanej potrawy.

Ważne: Nie wolno napełniać zbiornika na wodę, jeśli piekarnik jest gorący.

4.3 KORZYSTANIE Z PROGRAMA- TORA DOTYKOWEGO VISIO

Opis funkcji
	Rozmrażanie		Tryb szybkiego grillowania:		Tryb auto-matycznego gotowania		Tryb
	Tryb TURBO		Tryb podwójnego grilla i termo-obiegu		Pasek temperatury		Funkcja gotowania na parze
	Tryb z wykorzysta-niem dolne-go elementu grzejnego		Funkcja 3D Termo				Czas trwania procesu
	Tryb statyczny		Funkcja czyszczenia	—	Minus		Czas zakończenia przygotowania potrawy
	Tryb termoo-biegu		Wskazanie temperatury	[1852K]	Plus Minutnik
	Tryb pieczenia pizzy		Wskazanie timera		Blokada przycisków		Podświetlenie piekarnika

Ustawienie aktualnej godziny

Przy pierwszym włączeniu piekarnika po zakończeniu instalacji wskazanie „0.00” zacznie pulsować na wyświetlaczu. Naciśnij przycisk „☑”, albo równocześnie naciśnij przyciski „+” i „-”. Na wyświetlaczu zacznie pulsować dwukropek „:”. Za pomocą przycisków „+” i „-” można regulować i ustawić godzinę. Korzystanie z funkcji piekarnika wymaga ustawienia aktualnej godziny.

Ustawienie minutnika

Aby ustawić minutnik, naciśnij przycisk trybu pracy „”, we wskazaniu timera pojawi się „0.00” i zacznie pulsować symbol „Jeśli pulsuje symbol „”, przy pomocy przycisków „+” i „-” ustaw żądany czas, po którym zostanie wyemitowany sygnał dźwiękowy. Po zakończeniu ustawienia czasu należy odczekać, dopóki symbol „nie przestanie

pulsować i pozostanie podświetlony. Czas, po którym zostanie wyemitowany sygnał dźwiękowy, zostanie ustawiony.

Jeśli wskazanie timera osiągnie zero, zostanie wyemitowany sygnał dźwiękowy, a na wyświetlaczu zacznie pulsować symbol „”. Naciśnięcie przycisku trybu pracy spowoduje wyłączenie sygnału dźwiękowego i zniknie symbol.

Półautomatyczne ustawienie czasu (czas przygotowania potrawy)

Funkcja umożliwia przygotowanie potrawy przez określony czas. Czas można ustawić w zakresie od 0 do 10 godzin. Przygotuj potrawę do gotowania i umieść ją w piekarniku.

1. Wybierz żądaną funkcję gotowania i temperaturę za pomocą pokręteł piekarnika.

2. Naciśnij i przytrzymaj przycisk „dopóki na wyświetlaczu nie pojawią się symbole „dur” i Symbol „azacznie pulsować.

3. Ustaw żądany czas przygotowania potrawy za pomocą przycisków „+” i „-”.
4. Na wyświetlaczu pojawi się aktualna godzina, a symbole „A” i pozostaną wyświetlone.

Jeśli wskazanie timera osiągnie zero, piekar-nik zostanie

wyłączony i wyemitowany

sygnał dźwiękowy. Symbole „A” i „©” zaczną pulsować.

Ustaw oba pokrętła w pozycji „0”

i naciśnij dowolny przycisk, aby wyłączyć sygnał dźwiękowy. Naciśnij i przytrzymaj przycisk „” przez dwie sekundy, symbol „A” zniknie i timer powróci do trybu ręcznego.

Półautomatyczne ustawienie czasu (czas zakończenia przygotowania potrawy)

Funkcja automatycznie uruchamia piekarnik, aby przygotowanie potrawy zakończyło się o ustawionej godzinie. Możesz ustawić czas zakończenia przygotowania potrawy w zakresie do dziesięciu godzin po aktualnej godzinie. Przygotuj potrawę do gotowania i umieść ją w piekarniku.

1. Wybierz żądaną funkcję gotowania i temperaturę za pomocą pokręteł piekarnika.
2. Naciśnij i przytrzymaj przycisk „”, dopóki na wyświetlaczu nie pojawi się napis „End” i symbol Symbol „A wskazanie aktualnie godziny zaczną pulsować.
3. Przyciskami „+” i „-” ustaw żądany czas zakończenia przygotowania potrawy.
4. Na wyświetlaczu pojawi się aktualna godzina, a symbole „A” i pozostaną wyświetlone.

Jeśli wskazanie timera osiągnie wartość zero, piekarnik wyłączy się i wyemituje sygnał dźwiękowy. Symbole „A” i żaczną pulsować. Ustaw oba pokrętła w pozycji „0” i naciśnij dowolny przycisk timera, aby

wyłączyć sygnał dźwiękowy. Naciśnij i przytrzymaj przycisk „” przez dwie sekundy, symbol „A” zniknie i timer powróci do trybu ręcznego.

W pełni automatyczne programowanie

Tryb odpowiedni do przygotowania potrawy przez ustawiony czas, po upływie określonego czasu. Można ustawić czas w zakresie do dziesięciu godzin po aktualnej godzinie. Przygotuj potrawę do gotowania i umieść ją w piekarniku.

1. Wybierz żądaną funkcję gotowania i temperaturę za pomocą pokręteł piekarnika.
2. Naciśnij i przytrzymaj przycisk „”, dopóki na wyświetlaczu nie pojawi się symbol „dur”. Symbole „A” i zaczną pulsować.
3. Ustaw żądany czas przygotowania potrawy za pomocą przycisków „+” i „-”.
4. Naciśnij i przytrzymaj przycisk „”, dopóki na wyświetlaczu nie pojawi się napis „End” i symbol Wskazanie czasu oraz symbole „A” i Czaczną pulsować.
5. Ustaw żądany czas zakończenia przygotowania potrawy za pomocą przycisków „+” i „-”. Dodaj czas przygotowania potrawy do aktualnej godziny. Następnie możesz ustawić czas w zakresie do dziesięciu godzin.
6. Na wyświetlaczu pojawi się aktualna godzina, a symbole „A” i Pozostaną wyświetlone.

Czas przygotowania potrawy zostanie obliczony i piekarnik automatycznie rozpoczę nie pracę, aby przygotowanie potrawy zakończyło się o ustawionej godzinie. Jeśli wskazanie timera osiągnie zero, piekarnik zostanie wyłączony i wyemitowany sygnał dźwiękowy, a na wyświetlaczu zaczną pulsować symbole "A", "i", "Ustaw oba pokrętła w pozycji „0” i naciśnij dowolny przycisk timera, aby wyłączyć sygnał dźwiękowy. Naciśnij i przytrzymaj przycisk „przez dwie sekundy, symbol „Azniknie i timer powróci do trybu ręcznego.

Ustawienie sygnału dźwiękowego

Naciśnij i przytrzymaj przycisk „-”, dopóki nie włączy się sygnał dźwiękowy. Następnie po każdym naciśnięciu przycisku „-” zosta-

nie wyemitowany inny sygnał dźwiękowy. Dostępne są cztery rodzaje sygnału dźwiękowego. W przypadku wyboru opcji „off” wszystkie sygnały dźwiękowe zostaną wyłączone, z wyjątkiem sygnałów alarmów i błędów. Po chwili wybrany sygnał dźwiękowy zostanie zapisany w pamięci.

Funkcja zablokowania przycisków

Blokada przycisków pozwala uniknąć przypadkowych zmian w ustawieniach pie-karnika.

Aby zablokować przyciski, naciśnij i przytrzymaj przycisk PLUS przez dwie sekundy, dopóki na wyświetlaczu nie pojawi się symbol blokady przycisków. Aby odblokować przyciski, naciśnij i przytrzymaj przycisk PLUS przez dwie sekundy, dopóki na wyświetlaczu nie zniknie symbol blokady przycisków.

Po włączeniu blokady przycisków dostępny jest tylko przycisk „ON/OFF”. Wszystkie pozostałe przyciski zostaną zablokowane.

Regulacja jasności

Aby ustawić jasność ekranu wyświetlacza, naciśnij i przytrzymaj przycisk „+” przez trzy sekundy. Na wyświetlaczu pojawi się symbol „br1”. Następnie po każdym naciśnięciu przycisku „+” pojawi się inny poziom jasności.

Korzystanie z funkcji gotowania na parze

Opisywany piekarnik jest wyposażony w funkcję gotowania na parze.

Woda dolana do zbiornika na wodę, znajdującego się w podstawie piekarnika, wytwarza gorącą parę podczas procesu gotowania, umożliwiając uzyskanie lepszych wyników gotowania potraw.

Gotowanie na parze zmniejsza straty wil- goci w produktach mięsnych, dzięki czemu wnętrze pozostaje bardziej soczyste, a na zewnątrz potrawy są bardziej chrupiące, na- tomiast pieczone ciasta są bardziej puszyste, chrupiące i wyrośnięte.

Ostrzeżenie: Z funkcji gotowania na parze można korzystać wyłącznie w trybach pracy określonych w instrukcji i gi.

Ostrzeżenie: Maksymalna pojemność zbiornika na wodę, znajdującego się w podstawie piekarnika, wynosi 300 ml.

Nie wolno dodawać więcej niż 300 ml wody.

Gotowanie na parze

Rozpocznij gotowanie od ustawienia funkcji, temperatury i czasu procesu zgodnie z opisem przygotowania danej potrawy w tabeli gotowania na parze. W przypadku potraw nieuwzględnionych w tabeli można samodzielnie ustawić temperaturę, funkcję gotowania i czas procesu.

Umieść potrawę na zalecanej półce piekarnika. Korzystając z odpowiedniego pojemnika, wlej określoną ilość wody do zbiornika na wodę, który znajduje się na panelu piekarnika.

Wskaż przycisk funkcji gotowania na parze „♡”, znajdujący się na panelu sterowania.

Na wyświetlaczu pojawi się wskazanie „St 1.

Po każdym kolejnym naciśnięciu przycisku „+” na ekranie pojawią się odpowiednio wskazania „St 2” i „St 3”.

„St 1”: oznacza 100 ml wody, „St 2”: oznacza 200 ml wody, „St 3”: oznacza 300 ml wody.

Po wybraniu ilości wody i ponownym naciśnięciu przycisku funkcji gotowania na parze wybrana ilość wody będzie automatycznie dawkowana na spód piekarnika.

Wybierz funkcję gotowania na parze odpowiednią do przygotowywanej potrawy i ustaw temperaturę.

Potrawa będzie smaczniejsza dzięki wspo- maganiu pary.

Jeśli chcesz, możesz dodać parę po rozpoczęciu procesu gotowania. Aby to zrobić, wykonaj poniższe czynności:

Naciśnij i przytrzymaj przycisk funkcji gotowania na parze „”, znajdujący się na panelu sterowania, przez trzy sekundy.

We wskazaniu zegara zacznie pulsować wartość „00:00”.

Jeśli chcesz dodawać parę co określoną liczbę minut podczas gotowania, dostosuj odpowiednio ustawienie minut za pomocą przycisków „+” i „-”.

Wskaż ponownie przycisk funkcji gotowania na parze „” i wybierz ilość wody, jak opisano powyżej.

Po przeprowadzeniu tych czynności określona ilość wody będzie automatycznie dawkowana do wnętrza piekarnika po upływie ustawionego czasu.

Po zakończeniu gotowania usuń wodę pozostającą w zbiorniku na wodę i wyłącz piekarnik.

4.4 AKCESORIA

Ruszt EasyFix

Przed pierwszym użyciem wyposażenie należy starannie oczyścić za pomocą miękkiej czystej ściereczki namoczonej ciepłą wodą z dodatkiem detergentu.

• Umieść wyposażenie w prawidłowym położeniu w piekarniku.
• Należy pozostawić przynajmniej 1 cm wolnej przestrzeni między osłoną wentylatora i wyposażeniem.
• Podczas wyjmowania naczyń i/lub wyposażenia z piekarnika należy zachować szczególną ostrożność. Gorące naczynia lub wyposażenie może spowodować poparzenia.
• Wyposażenie może odkształcić się pod wpływem ciepła. Po wystygnięciu odzyskuje swój oryginalny wygląd i wydajność.
• Tace i ruszty można ustawić na dowolnym poziomie od 1 do 7.
• Prowadnice teleskopowe można ustawić na poziomie T1, T2.
• Poziom 3 jest zalecany do gotowania na jednym poziomie.
• Poziom T2 jest zalecany do gotowania na jednym poziomie przy wykorzystaniu prowadnic teleskopowych.
• Poziomy 2 i 4 są zalecane do gotowania na dwóch poziomach.
• Wspornik rozna należy ustawić na poziomie 3.
• Poziom T2 służy do ustawienia wspornika rożna z prowadnicami teleskopowymi.

**** Wyposażenie może się różnić w zależności od zakupionego modelu.

PO RAZ PIERWSZY NA ŚWIECIE

System ochrony przed gorącym powietrzem w piekarnikach przeznaczonych do zabudowy

Opatentowany system ochrony przed gorącym powietrzem zapobiega wydmuchiwaniu gorącego powietrza na użytkownika, tworząc kurtynę powietrzną po otwarciu drzwiczek piekarnika.

Tacka płytka najlepiej sprawdza się do pieczenia ciastek.

Położyć tackę na dowolnym stelażu, wcisnąć do końca i upewnić się, że jest prawidłowo umieszczona.

Ruszt wyposażony w całkowicie wysuwane prowadnice teleskopowe Easyfix

Prowadnica teleskopowa wysuwa się całkowicie, zapewniając łatwy dostęp do potraw.

Prowadnice teleskopowe

Przed pierwszym użyciem wyposażenie należy starannie oczyścić za pomocą miękkiej czystej ściereczki namoczonej

ciepłą wodą z dodatkiem detergentu.

• Zamocowanie prowadnic teleskopowych na ruszcie zabezpieczone jest za pomocą zaczepów mocujących znajdujących się na elementach mocujących.
• Zdemontuj szynę boczną. Patrz sekcja „Wyjmowanie półki drucianej”.

- Na każdej prowadnicy teleskopowej znajdują się górne i dolne elementy mocujące, które umożliwiają zmianę położenia prowadnic.

- Zawieś górne elementy mocujące prowadnicy teleskopowej na poziomie drucianej półki i jednocześnie dociskaj dolne elementy mocujące, dopóki elementy mocujące nie zostaną zamontowane z boku na poziomie półki drucianej.

- Aby zdemontować, przytrzymaj przednią powierzchnię prowadnicy i przeprowadź powyższe czynności w odwrotnej kolejności.

Siatka druciana

Siatka druciana jest głównie używana do grillowania lub przetwarzania żywności w pojemnikach przystosowanych do piekarnika.

OSTRZEŻENIE Włożyć prawidło

Włożyć prawidłowo siatkę do odpowiedniego stelaża we wnęce piekarnika i przesunąć ją do końca.

Podczas pieczenia na wewnętrznej stronie szyby drzwiczek piekarnika może wystąpić kondensacja. Nie oznacza to wadliwego działania produktu.

Otworzyć drzwiczki piekarnika do pozycji grillowania i pozostawić w tym położeniu przez 20 sekund.

Woda skropli się do kolektora.

Schłodzić piekarnik i wytrzeć wnętrze drzwiczek suchym ręcznikiem. Procedurę tę należy stosować regularnie.

OSTRZEŻENIE: Przed przystąpieniem do czyszczenia wyłącz urządzenie i pozwól mu ostygnąć.

Wskazówki ogólne

• Sprawdź przed zastosowaniem, czy środki czyszczące są odpowiednie i zalecane przez producenta.
• Używaj mleczek lub płynów czyszczących, które nie zawierają drobinek. Nie używaj produktów żrácych (powodujących korozję), proszków ścierających, druciaków ani ostrych narzędzi, które mogłyby uszkodzić powierzchnię urządzenia.

Nie używaj produktów czyszczących z drobinkami, które mogłyby zarysować szklane, emaliowane i/lub malowane enty urządzenia.

- W przypadku przelania jakichkolwiek płynów należy je natychmiast usunąć, aby zapobiec uszkodzeniu elementów urządzenia.

Do czyszczenia urządzenia nie należy stosować odkurzaczy parowych.

Czyszczenie wnętrza piekarnika

• Wnętrze emaliowanego piekarnika należy czyścić, gdy urządzenia jest ciepłe.
• Po każdym użyciu oczyść piekarnik przy pomocy miękkiej ściereczki namoczonej w wodzie z mydłem. Następnie ponownie przetrzyj piekarnik przy pomocy wilgotnej ściereczki i wytrzyj do sucha.
• Czyszczenie piekarnika może od czasu do czasu wymagać użycia płynnych środków czyszczących w celu całkowitego oczyszczenia.

Czyszczenie elementów szklanych

• Należy regularnie czyścić szklane elementy urządzenia.
• Aby oczyścić szklane elementy od wewnątrz i od zewnątrz, użyj środka czyszczącego do powierzchni szklanych. Następnie spłucz i dokładnie osusz suchą ściereczką.

Czyszczenie elementów ze stali nierdzewnej (jeśli są dostępne)

- Należy regularnie czyścić elementy urządzenia ze stali nierdzewnej.

- Przetrzyj elementy ze stali nierdzewnej przy pomocy miękkiej ściereczki namoczonej tylko w wodzie. Następnie dokładnie osusz suchą ściereczką.

Nie wolno czyścić elementów ze stali nierdzewnej, jeśli są jeszcze gorące po gotowaniu.

Nie wolno pozostawiać octu, kawy, mleka, soli, wody, soku z cytryny lub pomidorowego na elementach ze stali dzewnej przez dłuższy czas.

Czyszczenie powierzchni lakierowanych (jeśli są dostępne)

- Plamy z pomidorów, pasty pomidorowej, keczupu, cytryny, pochodnych oleju, mleka, słodkich potraw, słodkich napojów i kawy należy natychmiast oczyścić przy pomocy ściereczki namoczonej w ciepłej wodzie. Jeśli te zabrudzenia nie zostaną usunięte i przyschną do powierzchni, na której się znajdują, NIE wolno ich trzeć twardymi przedmiotami (ostrymi przedmiotami, stalowymi i plastikowymi druciakami, ostrą gąbką do naczyń) ani czyścić przy pomocy środków czyszczących z wysoką zawartością alkoholu, odplamiaczy, środków odtłuszczających i środków chemicznych powodujących zadrapania powierzchni. W przeciwnym razie na powierzchniach malowanych proszkowo może wystąpić korozja

i mogą pojawić się przebarwienia. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane użyciem nieodpowiednich środków czyszczących lub metod czyszczenia.

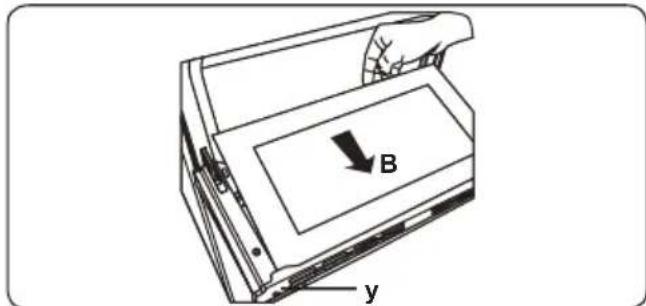

Wyjmowanie wewnętrznych szyb

Przed czyszczeniem szyby drzwiczek piekarnika należy ją wyjąć w sposób przedstawiony poniżej.

1. Przesunąć szybę w kierunku B i zwolnić ją z klamry mocującej (x). Wyciągnąć szybę, pociągając w stronę A.

Aby wymienić wewnętrzną szybę:

1. Przesunąć szybę w stronę klamry mocującej oraz pod nią (y) w kierunku B.

1. Umieścić szybę pod klamrą mocującą (x) w kierunku C.

Jeśli drzwiczki piekarnika mają

potrójną szybę, trzecia warstwa szkła

może być zdjęta w ten sam sposób, co druga.

Wyjmowanie półki drucianej

Aby usunąć stelaż druciany, należy za niego pociągnąć, jak pokazano na rysunku. Po uwolnieniu z uchwytu (a) podnieść go.

OSTRZEŻENIE: Konserwacja urządzenia powinna być wykonywana tylko przez autoryzowanego

serwisanta lub wykwalifikowanego technika.

Zmiana lampki piekarnika

OSTRZEŻENIE: Przed czyszczeniem urządzenia należy je wyłączyć i pozostawić do ostygnięcia.

• Zdemontować szklaną soczewkę, a następnie zdjąć żarówkę.
• Założyć nową żarówkę (odporną na temperatury do 300°C) w miejsce usuniętej (230 V, 15–25 W, typ E14).
• Po wymianie szklanej soczewki piekarnik jest gotowy do użycia.
• Produkt zawiera źródło światła o klasie efektywności energetycznej G.
• Użytkownik końcowy nie może wymienić źródła światła. Potrzebny jest serwis posprzedażny.
• Dołączone źródło światła nie jest przeznaczone do innych zastosowań.

Wymienne źródło światła przez profesjonalistę

Lampka jest specjalnie zaprojektowana do zastosowania w kuchennych urządzeniach

gospodarstwa domowego. Nie nadaje się do oświetlania pomieszczeń domowych.

- Nie należy skrobać osadu wapiennego, który może tworzyć się na spodzie piekarnika. W przeciwnym razie spód piekarnika zostanie uszkodzony.

- Aby rozpuścić osad wapienny, który może powstać na spodzie piekarnika, po każdych dwóch lub trzech użyciach należy nalać 200–250 ml 6% białego octu na spód piekarnika i odczekać 30 minut. Następnie oczyścić wilgotną ściereczką.

6. ROZWIAZYWANIE PROBLEMÓW I TRANSPORT

6.1 ROZWIĄZYWANIE PROBLEMÓW

Jeżeli po sprawdzeniu tych podstawowych rozwiązań problem z urządzeniem nadal występuje, należy się skontaktować z autoryzowanym serwisantem lub wykwalifikowanym technikiem.

Problem Możliwa	przyczyna Rozwiązanie
Piekarnik się nie włącza.	Zasilanie jest wyłączone.	Upewnić się, że zasilanie jest dostępne.Upewnić się również, że inne urządzenia kuchenne działają.
Brak ciepła lub piekarnik się nie nagrzewa.	Temperatura piekarnika nie została poprawnie ustawiona.Drzwiczki piekarnika pozostały otwarte.	Upewnić się, że pokrętło sterujące temperaturą piekarnika jest ustawione poprawnie.
Lampka piekarnika (jeśli jest dostępna) nie działa.	Lampka jest uszkodzona.Zasilanie elektryczne jest odłączone lub wyłączone.	Wymienić lampkę zgodnie z instrukcjami.Upewnić się, że zasilanie elektryczne jest podłączone do gniazdka sieciowego.
Piekarnik piecze nierównomiernie.	Półki piekarnika są nieprawidłowo rozmieszczone.	Upewnić się, że stosowane są zalecane temperatury oraz rozmieszczenie półek.Nie otwierać często drzwiczek, chyba że pieczone są potrawy, które należy obrócić.Częste otwieranie drzwiczek powoduje obniżenie temperatury wewnętrznej, co może wpływać na końcowy efekt pieczenia.
Nie można odpowiednio nacisnąć przycisków regulatora czasowego.	Między przyciskami regulatora czasowego znajdują się ciała obce.Model dotykowy: panel sterowania jest wilgotny.Ustawiona jest funkcja blokady.	Usunąć ciała obce i spróbować ponownie.Usunąć wilgoć i spróbować ponownie.Sprawdzić, czy ustawiona jest funkcja blokady.
Wentylator piekarnika (jeśli jest) działa głośno.	Półki piekarnika drgają.	Upewnić się, że piekarnik stoi poziomo.Upewnić się, że półki i osprzęt do pieczenia nie drgają ani nie stykają się z tylnym panelem piekarnika.

6.2 TRANSPORT

Jeśli zachodzi potrzeba przetransportowania urządzenia, należy użyć oryginalnego opakowania w celu przeniesienia go. Należy przestrzegać oznaczeń transportowych znajdujących się na opakowaniu. Aby nie dopuścić do uszkodzenia produktu w trakcie transportu, należy zabezpieczyć taśmą wszystkie poszczególne części.

Jeśli oryginalne opakowanie jest niedostępne, należy przygotować pudło do opakowania na czas transportu, tak aby zabezpieczyć urządzenie, a zwłaszcza jego powierzchnie zewnętrzne, przed zagrożeniami zewnętrznymi.

7. SPECYFIKACJA TECHNICZNA

7.1 ETYKIETA ENERGETYCZNA

Marka		SHARP
Model KA-74Z68BNH-PL
Rodzaj piekarnika ELEKTRYCZNY
Masa kg 32.2
Współczynnik efektywności energetycznej - w trybie konwencjonalnym 105.7
Współczynnik efektywności energetycznej - z wymuszonym obiegiem powietrza		94.3
Klasa energetyczna A
Zużycie energii (elektrycznej) - w trybie konwencjonalnym kWgodz/cykl 0.93
Zużycie energii (elektrycznej) - z wymuszonym obiegiem powietrza kWgodz/cykl 0.83
Liczba wnęk 1
Źródło ciepła ELEKTRYCZNY
Pojemność I 78
Piekarnik ten jest zgodny z normą PN-EN 60350-1
Wskazówki oszczędzania energiiPiekarnik-Piecz po kilka potraw na raz, jeśli to możliwe.- Skracaj czas wstępnego podgrzewania.-Nie wydłużają czasu pieczenia.-Nie zapomnij włączać piekarnik po zakończeniu pieczenia.- Nie otwieraj drzwiczek piekarnika w trakcie pieczenia.
