Typ produktu	Oczyszczacz powietrza
Model	MAP300
Marka	Hagsen
Wymiary (szer. x wys. x gł.)	30 cm x 50 cm x 30 cm
Waga	5 kg
Zasilanie	230 V, 50 Hz
Pobór mocy	50 W
Rodzaj filtra	HEPA H13 + filtr węglowy
Liczba prędkości wentylatora	3
Funkcja jonizacji	Tak
Zalecana powierzchnia	Do 30 m²
Poziom hałasu (maks.)	45 dB
Wydajność CADR (dym)	200 m³/h
Automatyczne wyłączanie	Tak
Blokada przed dziećmi	Tak
Wskaźnik wymiany filtra	Tak
Konserwacja	Wymiana filtra co 6-12 miesięcy; czyszczenie obudowy wilgotną szmatką
Gwarancja	2 lata
Certyfikaty	CE

Często zadawane pytania - MAP300 Hagsen

Jak często wymieniać filtr w Hagsen MAP300?

Zalecamy wymianę filtra HEPA i węglowego co 6-12 miesięcy, w zależności od intensywności użytkowania i jakości powietrza. Wskaźnik wymiany filtra na urządzeniu poinformuje o konieczności wymiany.

Czy Hagsen MAP300 ma funkcję jonizacji?

Tak, model MAP300 wyposażony jest w jonizator, który dodatkowo neutralizuje drobnoustroje i poprawia jakość powietrza.

Jaką powierzchnię pomieszczenia obsłuży Hagsen MAP300?

Urządzenie przeznaczone jest do pomieszczeń o powierzchni do 30 m² przy standardowej wysokości sufitu 2,5 m.

Czy można myć filtr w Hagsen MAP300?

Nie, filtr HEPA i węglowy nie nadają się do mycia. Należy je regularnie wymieniać na nowe. Obudowę można przecierać wilgotną szmatką.

Jak ustawić blokadę przed dziećmi?

Naciśnij i przytrzymaj przycisk blokady przez 3 sekundy. Na wyświetlaczu pojawi się ikona kłódki. Aby odblokować, powtórz czynność.

Dlaczego Hagsen MAP300 automatycznie się wyłącza?

Urządzenie posiada automatyczne wyłączanie po 12 godzinach pracy lub w przypadku przegrzania. Można to skonfigurować w ustawieniach.

Jakie są dostępne prędkości wentylatora?

Model oferuje 3 prędkości wentylatora: cichą (nocną), średnią i wysoką. Można je przełączać przyciskiem na panelu sterowania.

Co oznacza migająca kontrolka na panelu?

Miganie kontrolki wskaźnika wymiany filtra oznacza, że filtr wymaga wymiany. Inne miganie może sygnalizować błąd – sprawdź instrukcję.

Gdzie kupić zamiennik filtra do Hagsen MAP300?

Oryginalne filtry do MAP300 są dostępne w autoryzowanych sklepach internetowych oraz u sprzedawców marki Hagsen. Używaj tylko zalecanych modeli.

Jaki jest poziom hałasu przy maksymalnej prędkości?

Przy najwyższej prędkości hałas wynosi około 45 dB, co odpowiada cichej rozmowie. W trybie nocnym jest znacznie ciszej.

INSTRUKCJA OBSŁUGI MAP300 Hagsen

Sterylizator powietrza

INSTRUKCJA UŻYTKOWANIA

Szanowni Klienci!

Gratulujemy wyboru naszego urządzenia i witamy wśród użytkowników naszych produktów. W celu uzyskania najlepszych rezultatów rekomendujemy używanie tylko oryginalnych akcesoriów. Zostały one zaprojektowane specjalnie dla tego produktu.

Prosimy o uważne przeczytanie niniejszej instrukcji obsługi. Szczególną uwagę należy poświęcić wskazówkom bezpieczeństwa. Instrukcję obsługi prosimy zachować, aby mogli Państwo z niej korzystać również w trakcie późniejszego użytkowania.

Wskazówki dotyczące bezpieczeństwa i właściwego użytkowania

Przed rozpoczęciem użytkowania urządzenia zapozna| się z treścią całe| instrukcji obsługi. Należy upewnić się, że poniższe wskazówki zostały zrozumiane.

Ostrzeżenia!

NIEPRZESTRZEGANIE GROZI OBRAŻENIAMI

→Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

→Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
→Niniejszy sprzęt powinien być używany tylko z zasilaczem przewidzianym dla niego przez producenta.
→Niniejszy sprzęt zawiera źródła promieniowania UV. Nie wpatrywać się w źródło światła.
→Nie uruchamiaj urządzenia, jeśli zasilacz, przewód zasilający lub obudowa są w sposób widoczny uszkodzone. Oddaj wówczas urządzenie do punktu serwisowego.
→Napraw urządzenia może dokonywać jedynie przeszkolony personel. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenia dla użytkownika. W razie wystąpienia usterek radzimy zwrócić się do punktu serwisowego.
→Używać tylko w sposób opisany w niniejszej instrukcji.
→Nie należy odłącać urządzenia poprzez pociągnięcie

za przewód. Aby odłączyć wtyczkę, należy chwytać za zasilacz.

→Nie należy obsługiwać zasilacza lub urządzenia mokrymi rękoma.
→Nie wolno wkładać żadnych przedmiotów do otworów lub szczelin urządzenia.
→Przed odłączeniem urządzenia od sieci 230 V należy najpierw przejść w tryb Stand-by.
→Przed czyszczeniem urządzenia, jego montażem lub demontażem zawsze wyjmij zasilacz z gniazdka sieci.
→Nie wolno używać urządzenia w pomieszczeniu, gdzie znajdują się opary chemiczne, opary benzyny, łatwo-palne gazy, urządzenia gazowe.
→Nie wolno używać urządzenia w trakcie i bezpośrednio po użyciu aerozoli (np. przeciw owadom). Po-mieszczenie należy najpierw dokładnie wywietrzyć.
→Nie używać w pobliżu otwartego ognia lub rozżarzonych elementów (np. kominek, spirala grzejna).

Źródła zanieczyszczeń

ludzie: oddychanie, kosmetyki

mycie i przygotowanie potraw

wyroby z tworzyw sztucznych

farby i rozpuszczalniki

dywany, podłogi

Oczyszczacz posiada

Certyfikat Analizy Neutralizacji

ludzkiego koronawirusa

HCoV229E wydanego przez

Instytut Nauk Biologicznych

Unwersytetu Marii Curie-

Skłodowskiej w Lublinie.

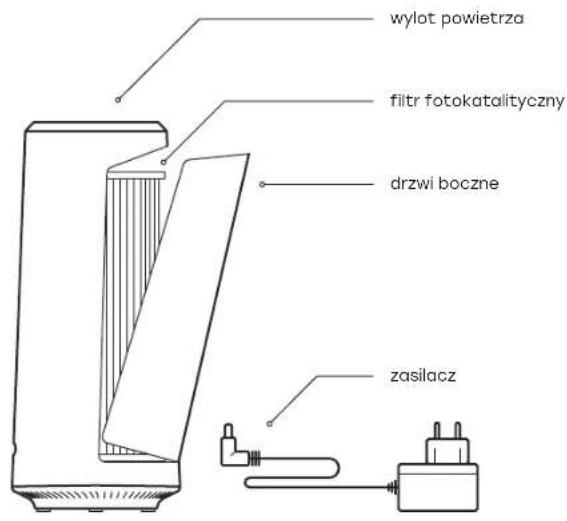

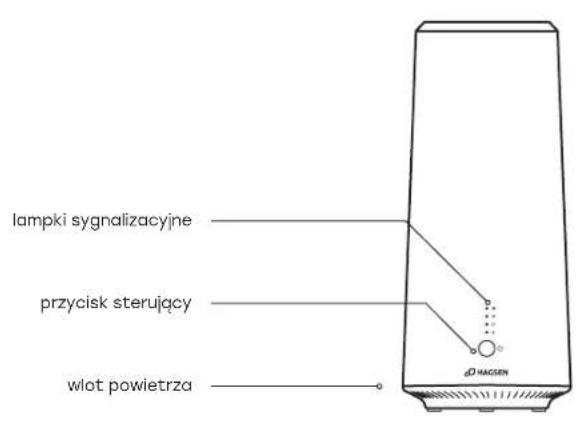

Budowa urządzenia

Opis działania urządzenia

DROGI UŻYTKOWNIKU

Oddajemy w Twoje ręce wyjątkowe urządzenie codziennego użytku, niezbędne dla każdego, kto dba o zdrowie swoje i osób ze swojego otoczenia. To niewielkie urządzenie ma cechy, jakimi nie może się wykazać żadne powszechnie spotykane urządzenie filtrujące wykorzystujące najdokładniejsze filtry mechaniczne klasy EPA, HEPA, czy ULPA.

Ten Sterylizator powietrza nie zatrzymuje zanieczyszczeń organicznych na powierzchni filtrującej, jak inne urządzenia, które z czasem stają się hodowlą szkodliwych mikroorganizmów takich jak pleśń, zarodniki grzybów, bakterie i wirusy. On je niszczy i zamienia w pożyteczne cząsteczki wody nawilżające powietrze, którym oddychamy oraz dwutlenek węgla. Ten spektakularny efekt jest osiągany dzięki zastosowaniu unikalnej techniki filtra fotokatalitycznego polegającej na generowaniu silnie aktywnych cząstek tlenu i jego związków na powierzchni pokrytej dwutlenkiem tytanu, który ulega wzbudzeniu za pomocą promieni UV. Aktywne cząstki atakują zanieczyszczenia organiczne, które znajdą się w pobliżu i niszczą je. Dla wzmocnienia efektu czyszczącego zastosowano także jonizator bipolarny, oparty na zjawisku

zimnej plazmy, który również generuje w powietrzu silnie aktywne cząstki niszczące mikroorganizmy i inne zanieczyszczenia organiczne. Generuje też jony dodatnie i ujemne. Cząstki te są emitowane wraz ze strumieniem powietrza do otaczającej atmosfery. Jonizacja powoduje aglomerację pyłów stałych zawieszonych w powietrzu i ich opadanie na podłoże. Dodatkowym efektem tego procesu jest korzystna dla zdrowia i samopoczucia jonizacja powietrza w otoczeniu.

Dzięki zastosowaniu sterowania eletronicznego z wykorzystaniem czujnika jakości powietrza, urządzenie automatycznie dostosowuje parametry pracy do stopnia zanieczyszczenia powietrza lotnymi związkami organicznymi. Stopień zanieczyszczenia jest sygnalizowany diodowym wskaźnikiem jakości powietrza, którego barwa zmienia się w sposób ciągły od czerwonej (powietrze mocno zanieczyszczone) do niebieskiej (powietrze oczyszczone). Wraz z poprawą jakości powietrza zmniejsza się prędkość wentylatora i stopień wzbudzenia fotokatalizatora, a co za tym idzie, spada pobór energii przez urządzenie.

Sterylizator powietrza nadaje się szczególnie do zastosowania w biurach, mieszkaniach, gabinetach lekarskich i małych lokalach usługowych. Niewielkie gabaryty i mała waga urządzenia pozwalają zabrać go ze sobą w podróż i na wczasy.

Uruchomienie i obsługa urządzenia

1. Wyjmij urządzenie z opakowania.
2. Umieść urządzenie w wybranym miejscu, zapewniając optymalną cyrkulację powietrza.
3. Podłącz go do gniazda sieci przy pomocy dołączonego zasilacza. Za- świeci się dioda Stand-by (1) informując mruganiem, że urządzenie jest gotowe do użycia oraz dioda sygnalizatora jakości powietrza (4).
4. Uruchom urządzenie naciskając Przycisk sterujący.

Zaświeci się dioda (3) sygnalizująca włączenie funkcji bipolarnej jonizacji i dioda (2) sygnalizująca włączenie filtra fotokatalitycznego oraz wentylatora. Urządzenie pracuje w trybie automatycznym. Sterowanie wentylatorem i filtrem fotokatalitycznym uzależnione jest od wskazań czujnika jakości powietrza. Przy wskazaniach czujnika informujących o wysokiej jakości powietrza praca wentylatora wysterowana jest na minimum - 30%. Filtr fotokatalityczny pracuje w trybie oszczędnym (praca przerywana). Przy wskazaniach czujnika informujących o pogarszającej się jakości powietrza następuje płynne przełączenie na pełną pracę wentylatora i filtra fotokatalitycznego. Po oczyszczeniu powietrza i uzyskaniu wskazań

akceptowalnej jakości powietrza urządzenie automatycznie przechodzi do pracy oszczędnej.

1. Drugie naciśnięcie Przycisku sterującego spowoduje przejście urządzenia w tryb cichy (nocny). Nastąpi wyłączenie filtra fotokatalitycznego - zgaśnie dioda (2). Jonizator pracuje, wentylator pracuje z wydajnością minimalną - 30%.
2. Trzecie naciśnięcie Przycisku sterującego spowoduje wyłączenie także jonizatora bipolarnego – zgaśnie dioda (3), dioda (1) zacznie mrugać, sygnalizując przejście w stan gotowości Stand-by.
3. Kolejne naciśnięcia Przycisku sterującego powtórzą wyżej opisany cykl.
4. Urządzenie posiada specjalny tryb pracy Turbo, który można włączyć w każdym innym trybie, naciskając przycisk sterujący przez ok. 2 sek. Jonizacja i filtr fotokatalityczny zostaną włączone, wentylator będzie pracował z maksymalną wydajnością. Mrugają diody (2) i (3). Czas pracy urządzenia w tym trybie wynosi max 4 godz. Po upływie tego czasu urządzenie przejdzie do pracy w trybie automatycznym. Tryb Turbo można wyłączyć wcześniej, ponownie naciskając przycisk sterujący. Tryb Turbo stosuje się w razie konieczności intensywnego oczyszczania powietrza.
5. Aby odłączyć urządzenie od sieci należy najpierw przejść w tryb Stand-by, następnie można wyjąć zasilacz z gniazda sieciowego.

UWAGA!

W CZASIE PRACY DIODY UV OSŁONIĘTE SĄ ELEMENTAMI KONSTRUKCYJNYMI UNIEMOŻLIWIAJĄCYMI BEZPOŚREDNIE PATRZENIE NA NIE. DRZWI BOCZNE WYPOSAŻONE SĄ W WYŁĄCZNIK BEZPIECZEŃSTWA ODCINAJĄCY ZASILANIE WENTYLATORA, DIOD UV ORAZ JONIZATORA, W PRZYPADKU NIEDOMKNIĘCIA DRZWI LUB PRÓBY ICH OTWORZENIA W CZASIE, GDY URZĄDZENIE PRACUJE. TAKA SYTUACJA SYGNALIZOWANA JEST SZYBKIM MRUGANIEM DIODY STAND-BY (1), POZOSTAŁE DIODY ZOSTAJĄ WYGASZONE.

Tryby pracy urządzenia

1. sygnalizacja jakości powietrza
2. sygnalizacja jonizacji powietrza
3. sygnalizacja filtracji fotokatalitycznej
   ● 1. sygnalizacja trybu czuwania Stand-by/ON

(1) ____ przycisk sterujący

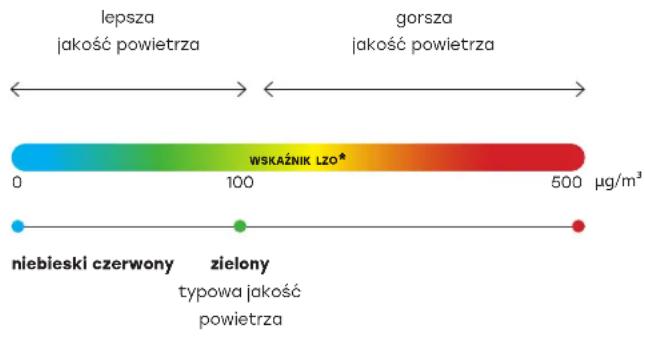

Wskaźnik jakości powietrza

W zależności od jakości powietrza czujnik jakości powietrza przekazuje sygnał do diody, która zmienia barwę w sposób ciągły, jak pokazano niżej.

*LZO - Lotne Związki Organiczne

Równocześnie ze zmianą koloru regulowana jest wydajność wentylatora: od maksymalnej przy kolorze czerwonym do minimalnej od koloru zielonego do niebieskiego. Jednocześnie zmienia się stopień wzbudzenia fotokatalizatora.

Czyszczenie urządzenia

UWAGA!

Przed czyszczeniem należy upewnić się, że kabel zasilający jest odłączony od gniazda zasilania.

1. Obudowa zewnętrzna – w celu usunięcia odkładającego się kurzu przetrzeć suchą szmatką bawełnianą.
2. Wewnątrz obudowy- wewnętrzne powierzchnie korpusu przetrzyj suchą szmatką lub przedmuchaj sprężonym powietrzem. Należy uważać, aby nie uszkodzić diod UV znajdujących się na płytkach elektronicznych umieszczonych w górnej i dolnej części wnęki korpusu. Diody UV należy przedmuchać sprężonym powietrzem. W ostateczności można delikatnie odkurzyć pędzelkiem z bardzo miękkim, nieostrym włosiem.
3. Filtr fotokatalizatora – w celu wyczyszczenia filtra należy otworzyć drzwi

boczne i wyciągnąć filtr z korpusu. Używaj sprężonego powietrza do

czyszczenia. Dopuszcza się mycie fotokatalizatora poprzez zanurzanie w ciepłym, wodnym roztworze detergentu oraz natrysk z prysznica ciepłej wody.

Przed założeniem filtra do korpusu należy wysuszyć go na powietrzu.

UWAGA:

Zabrania się mechanicznego szorowania siatki katalizatora. Każde mechaniczne usunięcie powłoki katalizatora zmniejszy skuteczność pracy urządzenia.

Jeśli potrzebujesz dodatkowych informacji lub masz problemy z urządzeniem, możesz napisać do działu obsługi klienta ZMM Maxpol na adres e-mail:

[e-mail]

Parametry techniczne:

Zasilanie:

AC/DC Adapter

typ ESPE-1212-W2E-2555

prod. Amicus Sp. z O.O.

Parametry wejściowe:

AC 100-240 V, 50/60Hz - 0,4 A

Parametry wyjściowe:

DC 12 V - 1A, 12W

Wydajność wentylatora: 43 m³/h

Powierzchnia oczyszczanego pomieszczenia: 10-16 m²

Poziom hałasu przy najniższym biegu wentylatora: 21 dB

Wymiary: 0,12 x 0,29 m

Waga: 0,64 kg

Długość przewodu zasilającego: 1,2 m

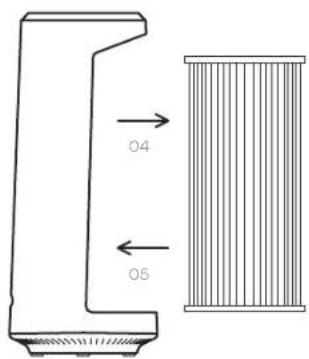

Demontaż i montaż urządzenia

1. Upewnij się, że urządzenie jest odłączone od zasilania.

1. Uchyl drzwi naciskające na zaczep.

1. Zdemontuj drzwi z korpusu urządzenia, unosząc je do góry.

1. Wyjmij filtr z urządzenia.
2. Zamontuj ponownie filtr w urządzeniu oraz założ drzwi boczne. Urządzenie jest gotowe do ponownego użycia.

Wskazówki dotyczące rozwiązywania problemów

PROBLEM ROZWIAZANIE

Urządzenie nie włącza się. 01. Problem z zasilaniem.

Sprawdź, czy zasilanie jest po- prawnie podłączone.

1. Urządzenie w trybie Stand-by. Naciśnij Przycisk sterujący aby włączyć tryb pracy.

2. Drzwi boczne niedomknięte (dioda sygnalizacji Stand-by/On szybko mruga). Zamknij prawidłowo drzwi boczne.

PROBLEM ROZWIAZANIE

Nawiewane powietrze ma nieobo- jętny zapach.

1. Filtr jest zanieczyszczony. Oczyść filtr katalityczny i wnętrze urządzenia.

2. Wyczuwalna może być niewielka ilość ozonu generowana podczas jonizacji powietrza.

Dioda sygnalizacji jakości powietrza świeci na czerwono. Urządzenie pracuje nieefektywnie.

1. Urządzenie pracuje w pomieszczeniu o wysokim stopniu stężenia zanieczyszczeń. Wywietrz pomieszczenie.

2. Otwarte drzwi i okna lub po-mieszczenie jest zbyt duże. Upewnij się, że drzwi i okna są zamknięte.

PROBLEM ROZWIAZANIE

Dioda sygnalizacji pracy jonizatoranie świeci się.	Jonizator nie został włączony.Wiącz jonizator Przyciskiem sterującym.
Dioda sygnalizacji pracy fotokatalizatora nie świeci się, wentylatornie pracuje.	Fotokatalizator nie został włączony.Wiącz fotokatalizator Przyciskiem sterującym.

Spis treści

Wskazówki dotyczące bezpieczeństwa i właściwego użytkowania str. 3

Źródła zanieczyszczeń str. 6

Budowa oczyszczacza str. 8

Opis działania urządzenia str. 10

Uruchomienie i obsługa urządzenia str. 12

Tryby pracy urządzenia str. 15

Wskaźnik jakości powietrza str. 16

Czyszczenie urządzenia str. 17

Parametry techniczne: str. 19

Demontaż i montaż urządzenia str. 20

Wskazówki dotyczące rozwiązywania problemów str. 22

UWAGA:

Państwa produkt jest oznaczony tym symbolem. Oznacza on, że zużytych urządzeń elektrycznych i elektronicznych nie można łączyć ze zwykłymi odpadami z gospodarstw domowych. Dla tych produktów istnieje oddzielny system zbiórki odpadów.

ZUŻYTEGO URZĄDZENIA NIE WOLNO USUWAĆ RAZEM ZE ZWYKŁYMI ODPADAMI ANI WRZUCAĆ DO ŻRÓDŁA OGNIA!

Zużyte urządzenia elektryczne lub elektroniczne należy zawsze zbierać OD-DZIELNIE, zgodnie z lokalnymi przepisami.

DANE KONTAKTOWE:

HAGSEN

Al. Okulickiego 16C

35-206 Rzeszów

Polska

hagsen.pl

Producent nie odpowiada za ewentualne szkody spowodowane zastosowaniem urządzenia niezgodnym z jego przeznaczeniem lub niewłaściwą jego obsługą.

Producent zastrzega sobie prawo modyfikacji wyrobu w każdej chwili, bez wcześniejszego powiadamiania, w celu dostosowania do przepisów prawnych, norm, dyrektyw albo z przyczyn konstrukcyjnych, handlowych, estetycznych i innych.
