ATW-RC13J - Mikrofon Audio-Technica - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik bezprzewodowy do mikrofonu
Marka	Audio-Technica
Model	ATW-RC13J
Pasmo częstotliwości	UHF (620–782 MHz w zależności od regionu)
Liczba kanałów	2 (stereo lub niezależne)
Złącza wyjściowe	XLR (balansowane), jack 6,3 mm (niebalansowane)
Zasilanie	12–18 V DC (zasilacz sieciowy w zestawie)
Wymiary (szer. × wys. × gł.)	210 × 44 × 160 mm
Waga	Ok. 1 kg
Zakres dynamiki	Ponad 110 dB
Odstęp od szumu	Ponad 90 dB
Całkowite zniekształcenia harmoniczne	Poniżej 0,1%
Zakres temperatury pracy	−10°C do 50°C
Funkcje	Automatyczne skanowanie częstotliwości, regulacja poziomu wyjścia, wskaźniki RF i AF, blokada panelu
Akcesoria w zestawie	Zasilacz sieciowy, 2 anteny, kabel zasilający, instrukcja obsługi
Kolor	Czarny
Kraj pochodzenia	Japonia
Gwarancja	2 lata

Często zadawane pytania - ATW-RC13J Audio-Technica

Jak skonfigurować odbiornik ATW-RC13J po raz pierwszy?

Podłącz zasilacz i anteny. Włącz odbiornik, a następnie przeprowadź automatyczne skanowanie częstotliwości, aby znaleźć wolny kanał. Dla mikrofonu nadawczego ustaw tę samą częstotliwość.

Jakie pasma częstotliwości obsługuje ten odbiornik?

Odbiornik pracuje w paśmie UHF, zazwyczaj w zakresie 620–782 MHz, w zależności od wersji regionalnej. Dokładne pasmo znajdziesz na etykiecie produktu.

Co zrobić, gdy występują zakłócenia lub trzaski?

Uruchom funkcję skanowania, aby wybrać wolny kanał. Sprawdź, czy anteny są prawidłowo podłączone i nie są zasłonięte. Unikaj pracy w pobliżu silnych źródeł sygnałów RF.

Czy odbiornik ATW-RC13J jest kompatybilny z innymi mikrofonami Audio-Technica?

Tak, jest kompatybilny z nadajnikami z serii 3000 (np. ATW-T1002, ATW-T1003) pracującymi w tym samym paśmie częstotliwości. Sprawdź zgodność pasma przed użyciem.

Jak podłączyć odbiornik do miksera lub wzmacniacza?

Użyj złącza XLR dla sygnału balansowanego lub jacka 6,3 mm dla niezbalansowanego. Podłącz kabel do odpowiedniego wejścia miksera. Ustaw poziom wyjścia za pomocą pokrętła na panelu przednim.

Jaki jest maksymalny zasięg odbiornika?

W optymalnych warunkach zasięg wynosi do 100 metrów (linia widzenia). Ściany i przeszkody mogą go zmniejszyć. Używaj zewnętrznych anten w trudnych warunkach.

Jak czyścić i konserwować odbiornik?

Wyłącz urządzenie i odłącz zasilanie. Czyść suchą, miękką ściereczką. Nie używaj rozpuszczalników ani środków ściernych. Unikaj kontaktu z cieczami.

Co oznaczają wskaźniki na panelu przednim?

RF – poziom sygnału radiowego, AF – poziom audio, MUTE – wyciszenie, POWER – zasilanie. Mrugające diody mogą wskazywać błąd lub niski poziom sygnału.

Jak zablokować panel przedni, aby uniknąć przypadkowej zmiany ustawień?

Przytrzymaj przycisk SET przez 3 sekundy, aż na wyświetlaczu pojawi się ikona kłódki. Aby odblokować, powtórz tę czynność.

Czy można używać odbiornika z innymi urządzeniami audio?

Tak, odbiornik wyposażony jest w wyjścia XLR i jack, które można podłączyć do mikserów, wzmacniaczy, rejestratorów i innych urządzeń z wejściem liniowym.

INSTRUKCJA OBSŁUGI ATW-RC13J Audio-Technica

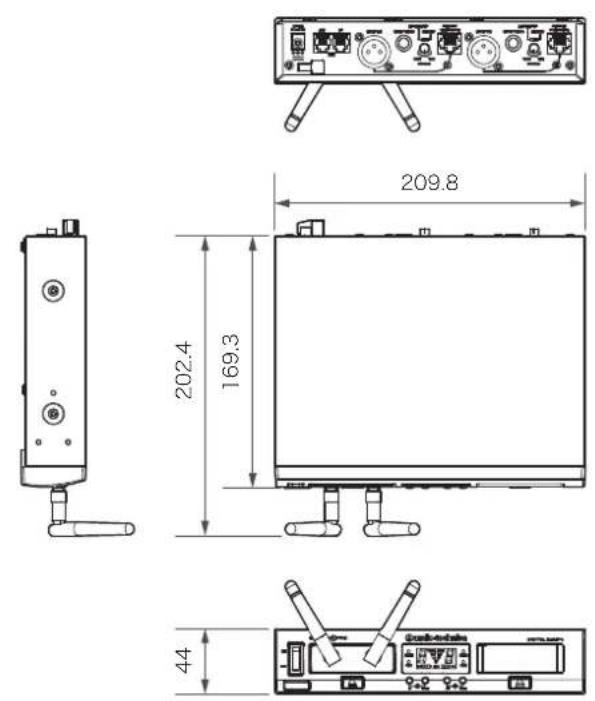

外形寸法図

(单位: mm)

テクニカルデータ

システム仕様

運用電波帯域	:	2.4GHz ISMパンド
オーディオダイナミックレンジ	:	109dB
歪率	:	0.05%以下
通信距離	:	60m(レシーパーエニット、トランスミッター間)*

動作溫度範圍：0～40℃

オーディオ周波数特性	:	20~20,000Hz
オーディオサンプリング	:	24bit/48kHz
レイテンシー	:	3.8ms

レシーバー本体 ATW-RC13 / レシーバーユニット ATW-RU13

受信方式:	自動チャンネル設定方式
最大オーディオ出力レベル	0dBV(XLR 3ピンオス、バランス)+6dBV(φ6.3mmモノラルジャック、アンバランス)
電源:DC12V(付属のACアダプター使用、日本国内専用)
外形寸法(ATW-RC13J)	H44×W209.8×D169.3mm
外形寸法(ATW-RU13J)	H77.6×W57×D19mm
質量(ATW-RC13J)	約940g
質量(ATW-RU13J)	約64g
付属品(ATW-RC13J)	ラックマウントアダプター(長)、ラックマウントアダプター(短)、連結プレゴム足、リンク用ケーブル、固定用ネジACアダプターAD-SE1205AOA

付属品(ATW-RU13J)：ユニットホルダー(AT8690)、アンテナ2本、木ネジ
*見通し時、妨害電波がない場合。

製品の規格・仕様は改善などのため、予告なく変更することがあります。
