INSTRUKCJA OBSŁUGI E-215B Sven

INSTRUKCJA UŻYTKOWNIKA

Pragniemy podziękować Państwu za kupno słuchawek stereo TM SVEN!

PRAWO AUTORSKIE

© 2018. SVEN PTE. LTD. Wersja 1.0 (V 1.0).

Dana Instrukcja i zawarta w niej informacja są chronione przez prawo autorskie. Wszystkie prawa są pod ochroną prawną.

ZALECENIA DLA KUPUJĄCEGO

• Przewóz i transport urządzeń są dozwolone tylko w oryginalnych opakowaniach fabrycznych.
• Nie wymaga specjalnych warunków sprzedaży.
• Utylizować zgodnie z przepisami dotyczącymi utylizacji urządzeń i sprzętu komputerowego.

PRZEZNACZENIE

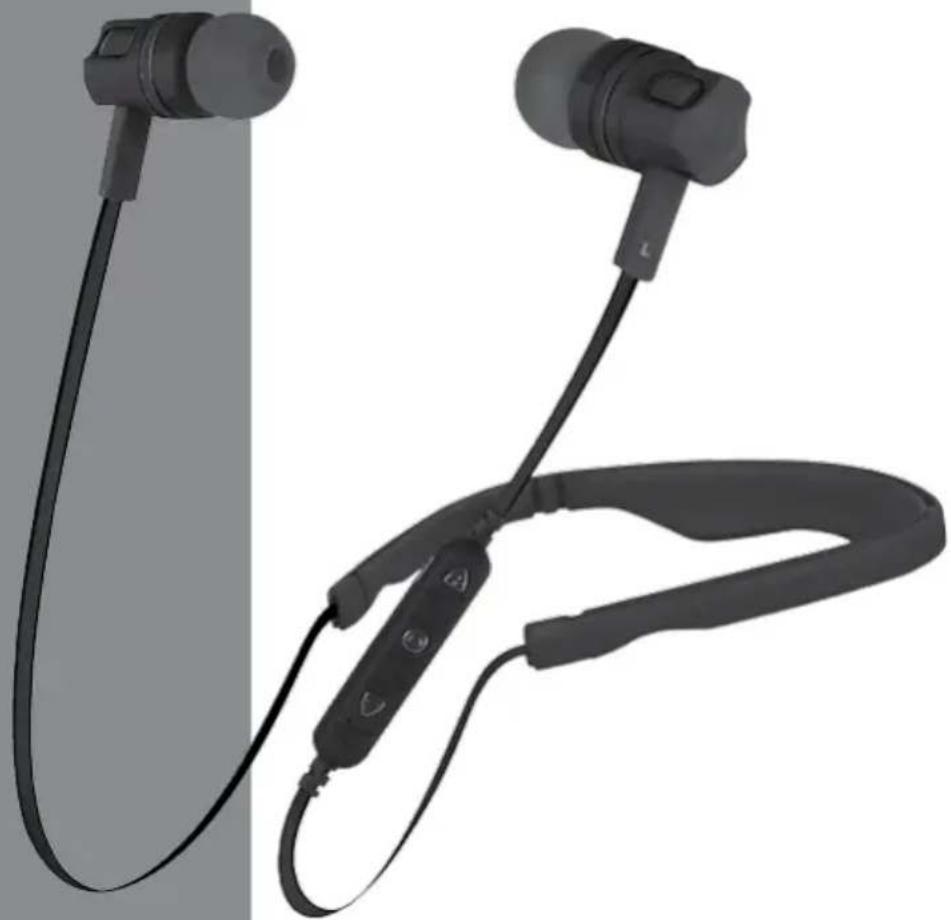

Słuchawki stereofoniczne z mikrofonem SVEN E-215B są przeznaczone do pracy z komputerami PC, laptopami i innymi urządzeniami mobilnymi – transmisja danych odbywa się za pomocą protokołu Bluetooth. Mogą być również używane w telefonii internetowej, podczas wideokonferencji, w aplikacjach multimedialnych, grach interaktywnych, w celu rozpoznawania mowy i uczenia się języków obcych.

KOMPLETNOŚĆ

• Słuchawki stereofoniczne – 1 szt.
• Kabel zasilający USB ze złączem micro USB – 1 szt.
• Zestaw dodatkowych nakładek wymiennych – 2 szt.
• Instrukcja użytkownika – 1 szt.
• Karta gwarancyjna – 1 szt.

ŚRODKI BEZPIECZEŃSTWA

• Nie należy posługiwać się słuchawkami stereofonicznymi w czasie kierowania środkami transportu.
• Nie należy posługiwać się słuchawkami stereofonicznymi na maksymalnej głośności przez dłuższy czas (dłużej niż kwadrans), ponieważ to prowadzi do stępienia słuchu.

SPECYFIKA URZĄDZENIA

• Specjalna konstrukcja do użytku podczas uprawiania sportu lub innej aktywności fizycznej.
  • Zdejmowany pałąk na kark.
• Komunikacja bezprzewodowa za pomocą Bluetooth 4.1.
• Możliwość zarządzania przychodzącymi połączeniami telefonicznymi podczas użytkowania z telefonem komórkowym.
• Zarządzanie utworami i poziomem głośności w czasie słuchania muzyki.
• Dwa dodatkowe komplety nakładek wymiennych.
• Czas pracy na zasilaniu z akumulatora – do 5 godzin.
• Zasięg do 10 metrów.

Instrukcja użytkownika

E-215B

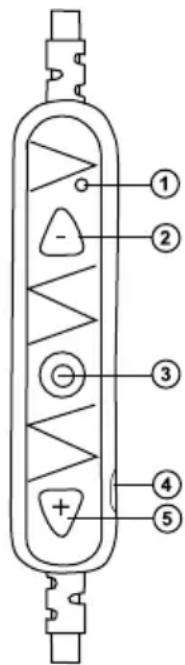

OPIS TECHNICZNY

① Lampka kontrolna LED
② Zmniejszenie poziomu głośności (krótkie naciskanie); poprzedni utwór (długie naciskanie, \~2 sekundy)
③ Przycisk włączania/wyłączania; Przycisk sterowania połączeniem; Odtwarzanie/Pauza
④ Złącze micro USB do ładowania
⑤ Zmniejszenie poziomu głośności (krótkie naciskanie); następny utwór (długie naciskanie, \~2 sekundy)

PODŁĄCZENIE I UŻYTKOWANIE

Uwaga! Przed rozpoczęciem użytkowania należy całkowicie naładować wbudowany akumulator.

Ładowanie zestawu słuchawkowego

- Podłącz zestaw słuchawkowy do gniazda USB w komputerze PC lub ładowarki USB za pomocą kabla USB ze złączem micro USB (z wyposażenia). Podczas ładowania wskaźnik ① zaświeci się na czerwono.

• Gdy urządzenie będzie w pełni naładowane, wskaźnik ① zgaśnie.
• W przypadku niskiego poziomu naładowania akumulatora okresowo jest emitowany krótki sygnał dźwiękowy, a lampka kontrolna LED ① miga na czerwono.

- Stosowany w słuchawkach wbudowany akumulator stanowi integralną część sprzętu, więc nie próbuj go usunąć lub wymienić, ponieważ może to unieważnić gwarancję lub spowodować uszkodzenie urządzenia.

Włączanie i wyłączanie urządzenia

- Aby włączyć zestaw słuchawkowy, naciśnij i przytrzymaj przycisk ③ aż do pojawienia się sygnału dźwiękowego. Po włączeniu dioda LED ① zaczyna migać na przemian na niebiesko i czerwono (tryb wyszukiwania urządzenia) lub migać na niebiesko (po podłączeniu do urządzenia). Aby wyłączyć urządzenie, ponownie naciśnij i przytrzymaj przycisk ③ aż do pojawienia się sygnału dźwiękowego. Po wyłączeniu dioda LED ① mrugnie na czerwono.

Przyciski sterowania

W sparowaniu z telefonem:

• aby przyjąć połączenie przychodzące, naciśnij przycisk ③. Aby zakończyć rozmowę, naciśnij przycisk ③ ponownie;
• aby zresetować połączenie przychodzące, naciśnij i przytrzymaj przycisk ③ (przez \~2 sekundy);
• w przypadku dwukrotnego krótkiego naciskania przycisku ③ włącza się funkcja połączenia z ostatnio wybieranym numerem*;
• w przypadku długiego naciskania przycisku ③ zestaw słuchawkowy będzie odłączony od urządzenia i przechodzi w tryb wyszukiwania.

Technologia Bluetooth

- Bezprzewodowa transmisja danych za pomocą protokołu Bluetooth pozwala podłączyć słuchawki bezprzewodowo do kompatybilnych urządzeń. Maksymalny zasięg transmisji danych wynosi 10 m. Przeszkody, takie jak ściany, a także inne urządzenia elektroniczne mogą zakłócać transmisję sygnału.

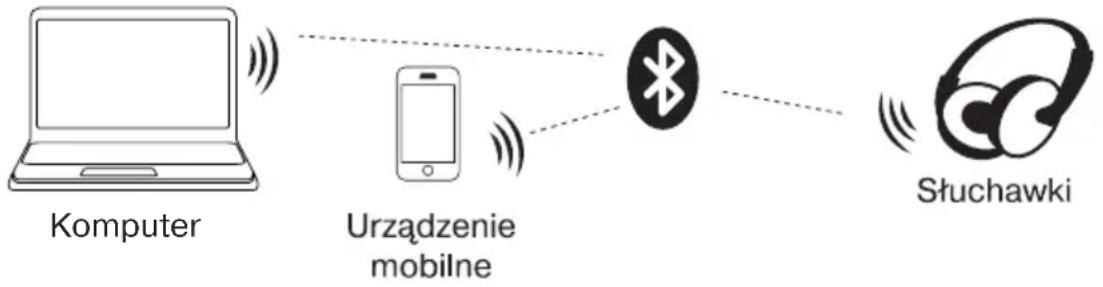


Rys. 2. Schemat podłączenia

Parowanie zestawu słuchawkowego z urządzeniem

• Do transmisji sygnału przez Bluetooth należy najpierw nawiązać połączenie produktu ze źródłem sygnału (patrz schemat połączeń na rys. 2). W tym celu włącz zestaw słuchawkowy, poczekaj, aż zostanie włączony tryb wyszukiwania – wskaźnik ① będzie migać na przemian na kolor niebieski i czerwony.
• Na źródle sygnału (telefon, laptop, smartfon itd.) należy wybrać tryb wyszukiwania urządzeń Bluetooth. Na ekranie pojawi się nazwa urządzenia: SVEN E-215B, z którym trzeba nawiązać połączenie*.
• Po udanym podłączeniu w słuchawkach będzie emitowany krótki sygnał dźwiękowy, wskaźnik trybu wyszukiwania na słuchawkach przestanie świecić. Jeśli żadne urządzenie nie będzie podłączone, słuchawki wyłączą się automatycznie po upływie 2 minut. Jeśli nie udało się przeprowadzić parowania urządzeń, należy ponownie przełączyć system w tryb wyszukiwania (wyłączyć i włączyć)**.
• Podczas wymiany danych (słuchanie muzyki) z urządzeniem podłączonym przez Bluetooth wskaźnik ① słuchawek miga na niebiesko.

Instrukcja użytkownika

E-215B

DANE TECHNICZNE

Charakterystyki i jednostka miary Wartość
Czułość , dB słuchawki: 110 ± 3	mikrofon: -58 ± 3
Zakres częstotliwości, Hz: słuchawki: 20 – 20 000	mikrofon: 30 – 16 000
Rezystancja, Ω 16
Membrana, mm ∅ 10
Typ połączenia	Bluetooth 4.1
Obsługiwane profile Bluetooth HSP, HFP, A2DP, AVR	CP
Zasięg działania, m do 10
Czas pracy na zasilaniu z akumulatora, godzin do 5
Długość kabla, m 0.8
Waga, g 43

Uwaga:

• Dane techniczne przytoczone w tablicy są podane do informacji i nie mogą być podstawą do wysunięcia roszczeń.
• Produkty TM SVEN ulegają stałemu doskonaleniu, dlatego charakterystyki techniczne i kompletacja mogą ulec zmianie bez powiadomienia.

Pomoc techniczna jest dostępna na stronie internetowej www.sven.fi.
