| Typ produktu | Monitor LCD |
| Marka | Acer |
| Model | Predator XN253QX |
| Przekątna ekranu | 24,5 cala (62 cm) |
| Rozdzielczość maksymalna | 1920 x 1080 @ 240 Hz (DP) / 60 Hz (HDMI) |
| Technologia panelu | TN |
| Jasność | 400 cd/m² (typowa) |
| Kontrast | 1000:1 (natywny) |
| Czas reakcji | 1 ms (GtG), 0,4 ms (min.) |
| Kąty widzenia | 170° H / 160° V (CR≥10), 176° H / 170° V (CR≥5) |
| Liczba wyświetlanych kolorów | 16,7 mln |
| Częstotliwość pozioma | HDMI: 30-90 kHz, DP: 67-255 kHz |
| Częstotliwość pionowa | HDMI: 24-60 Hz, DP: 30-240 Hz |
| Złącza | 1x DisplayPort, 1x HDMI, 4x USB 3.0 (hub) |
| Wbudowane głośniki | 2 x 2 W |
| Zasilanie | 100-240 V, 50/60 Hz |
| Pobór mocy (typowy) | Aktywny: 28 W, uśpienie: 0,5 W, wyłączony: 0,5 W |
| Waga netto | 6,17 kg |
| Wymiary (z podstawą) | 558 x 398~513 x 236 mm |
| Regulacje | Pochylenie: -5°/+25°, obrót: ±20°, wysokość: 115 mm |
| Montaż VESA | Tak (zdejmowana podstawa) |
| Funkcje specjalne | G-SYNC, tryb 3D, Overdrive, celownik, ULMB |
| Klasa energetyczna | A |
| Czyszczenie i konserwacja | Przecierać suchą, miękką szmatką; nie używać rozpuszczalników; wyłączyć przed czyszczeniem |
| Bezpieczeństwo | Nie otwierać obudowy, odłączyć zasilanie przed czyszczeniem, nie wystawiać na deszcz i wilgoć |
Często zadawane pytania - Predator XN253QX ACER
Pytania użytkowników dotyczące Predator XN253QX ACER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Ekran w formacie PDF za darmo! Znajdź swoją instrukcję Predator XN253QX - ACER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Predator XN253QX marki ACER.
INSTRUKCJA OBSŁUGI Predator XN253QX ACER
คู่มือเริ่มต้นฉบับย่อ จอภาพ Acer LCD ขั้นตอนเพื่อความปลอดภัยที่สำคัญ
โปรดอ่านขั้นตอนต่อไปนี้ด้วยความระมัดระวัง
-
ในการทำความสะอาดหน้าจอของจอภาพ LCD:
-
ปีดจอภาพ LCD และถอดปลักสายไฟ
-
พ่นสารละลายทำความสะอาดที่ไม่มีส วันผสมของตัวทำละลายลงบนผ้า และเชื้อหน้าจอเบาฯ
-
อย่างจอภาพ LCD ใกล้หน้าต่าง การปล่อยให้ จอภาพสัมผัสกับฝน ความชื่น หรือแสงแดด สามารถทำให้ จอภาพเสี่ยหายอย่าง รุนแรง
-
อย่าใช้ แรงดันกดลงบนหน้าจอ LCD แรงดันที่มากเกินไปอาจทำให้ เกิดความเสียหายกับจอแสดงผลอย่างถาวร
- อย่าและฝากรอบ หรือพยายามช่อมเครื่องด้วยตัวเอง ควรให้ซงเทคนิคที่ได้รับการแต่งตั้งเป็นผู้ซมแซมเครื่อง
- เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60° C (-4° ถึง 140° F) การเก็บจอภาพ LCD นอกช่วงนี้ อาจทำให้ เกิดความเสียหายอย่างดาวร
-
ถอดปล็กจอภาพของคุณเทันที และโทรศียกช ไงเทคนิคที่ได้รับการแต่งตั้ง ถ้าเกิดสถานการณ์ต่อไปนี้:
-
สายเคเบิลส ัญญาณจอภาพ-ไป-PC หลุดลุ่ยหรือเสียหาย
- ของเหลวหกลงบนจอภาพ LCD หรือจอภาพส วัมผัสถูกฝน
-
จอภาพ LCD หรือตัวเครื่องเส ยหาย
-
เพื่อป้องกันความเส "ยหายต่อหน้าจอ LCD อย่างจอภาพคว่าลงบนพื้นผิว

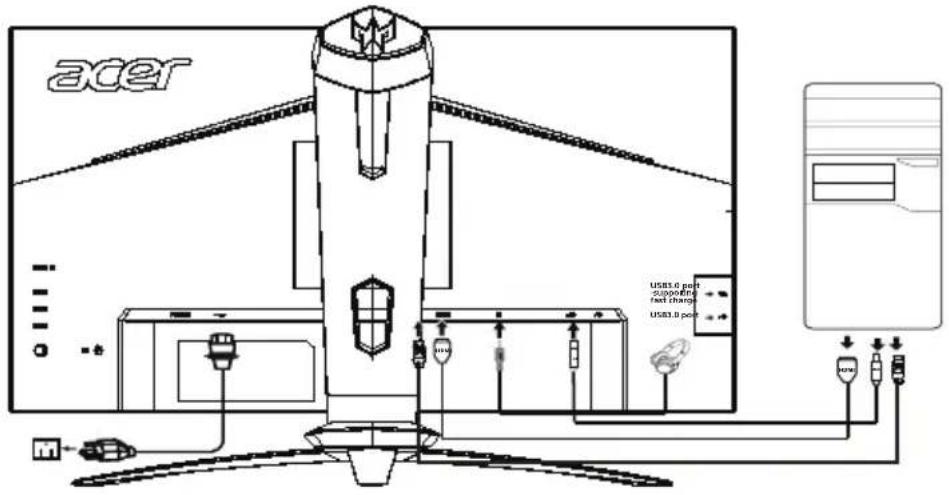

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์
- ปิดคอมพิวเตอร์ และถอดปลักสายไฟของคอมพิวเตอร์ออก
- เช วิ่อมต่อสายเคเบิลสัญญาณเข้ากับช็อกเก็ตอินพุต HDMI และ/หรือ DP อุปกรณ์เซื้อเพิ่ม) ของจอภาพ, และ ซ็อกเก็ตเอาต์พุต HDMI (อุปกรณ์เซื้อเพิ่ม) และ/หรือ DP (อุปกรณ์เซื้อเพิ่ม) ของกราฟฟิกการ์ดบนคอมพิวเตอร์ จาก นั้นไขสรุบรนขัวต่อสายเคเบิลสัญญาณให้ แน่น
- เช วิ้มต่อสายเคเบิล USB (อุปกรณ์เซือเพิ่ม) เชื่อมต่อสายเคเบิล USB 3.0 ไปยังพอร์ตสําหรับชาร์จอย่างเร็ว เชื่อมต่อสายเคเบิล USB 3.0 ไปยังพอร์ต
- เส ยิบสายเพาเวอร์ของจอภาพเข้ากับพอร์ตเพาเวอร์ที่ด้านหลังของจอภาพ
- เส “ยบสายไฟของคอมพิวเตอร์และมอนิเตอร์ของคุณเข้ากับเต้าโฮบไฟฟ้าที่อยู่ไกล
หมายเหตุ: เอ้าท์พุทเสียงใช้ เฉพาะสาหรับรุ่นเอ้าท์พุทเสียงเท่านั่น สาหรับขัน ตอนการใช้งาน โปรดดูคูมือผู้ใช้
ตัวควบคุมภายนอก
| 1 | ปุ่มเพ้าเวอร์เป็ด/ปีดจอภาพ ส | น้ําเงิน หมายความว่าเป็ดเครื่อง สิเหลืองหมายถึงโหมดสแตนด์บาย/การประหยัดพลังงาน |
| 2 | ปุ่มฟังกชัม | a. กดเพื่อดูหน้าหลัก กดอีกครั้งเพื่อเข้าสู่ฟังก์ชั่นคีย์ลัด 1b. เมื่อเป็ดใช งานเมนูฟังก์ชั่นอยู่ ให้ กดปู่ มนี้เพื่อดูข้อมูลพื้นฐานัสหรับการตรวจสอบและการป้อนข้อมูลปัจจุบันของคุณ หรือรีเช็ตการตั้งค่าสีที่กำหนดเองไปที่ค่าเริ่มต้นจากโรงงาน |
| 3 |  | a. กดเพื่อดูหน้าหลัก กดอีกครั้งเพื่อเข้าสู่ฟังก์ชั่นคีย์ลัด 2b. เมื่อเป็ดใช งานเมนูฟังก์ชั่นอยู่ ให้ กดปู่ มนี้เพื่อเลือกโหมดเลือกสถานการณ์หรือโหมดเกม |
| 4 | ปุ่มฟังกชัม | a. กดเพื่อดู หน้าหลัก กดอีกครั้งเพื่อเข้าสู่ฟังก์ชั่นการเลือกอินพุตb. เมื่อเป็ดใช งานเมนูฟังก์ชั่นอยู่ ปู่ มนี้จะออกจากเมนู OSD |
| 5 |  | a. กดเพื่อดู หน้าหลัก กดอีกครั้งเพื่อเข้าสู่ฟังก์ชั่นถัดไปในเมนูฟังก์ชั่นb. ปู่ มสลับใช งานเดียวทัด้านหลังของฐานจะแสดงผลทํางานเหมือนกับก้านควบคุม การใช้ปู่ มดังกล่าวเพื่อเลื่อนเคอร์เซอร์ เพียงแค่สลับปู่ ไม่ปมาร์สหิศทาง กดปู่ มเพื่อเลือกตัวเลือกที่ต้องการวีสดงแสดงว่าสามารถตําเนินการได้ สีทาแสดงว่าไม่สามารถตําเนินการได้ |
G-SYNC & ประสบการณ์ 3D:
เอฟฟ็กต์ภาพ 3D จำเป็นต้องใช้ซอฟต์แวร์ที่ท่างานกับระบบ 3D, ชุดแวน nVidia® 3D Vision™ 3D Vision™ และกราฟฟิกการ์ด nVidia® 3D
G-SYNC จำนวนต้องใช้ NVIDIA GeForce GTX650Ti BOOST GPU หรือสูงกว่า สำหรับข้อมูลเพิ่มเติม โปรดดูที่เว็บไซต์ nVidia®: http://www.nvidia.com/page/home.html
กฎข้อบังคับและประกาศด้านความปลอดภัย
ประกาศ FCC
อุปกรณ์นี้ได้รับการทดสอบ และพบว่าสอดคล่องกับข้องํากัดสรรบอุปกรณ์ดิจิตอลคลาส B ซึ่งตรงกับสวนที่ 15 ของ กฎหมายบังคับ FCC ข้องํากัดเหล่านี้ได้รับการออกแบบเพื่อให้การป้องกันที่เหมาะสมต่อการบรกวนที่เป็นอันตรายในการ ติดตั้งบริเวณที่พักอาศัย อุปกรณ์นี้สร้าง ใช้และสามารถแพรังสีพลังงานความถี่วิทยุ และถ้าไม่ได้ ติดตั้งและไชสมที่ ระบุในขั้นตอนการใช้งาน อาจก่อให้ เกิดการบรกวนที่เป็นอันตรายต่อการเรื้อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับ ประกันว่า การบรกวนจะไม่เกิดซึ้นในการติดตั้งแบบพิเศษ ถ้าอุปกรณ์เป็นสาเหตุให้เกิดการบรกวนที่เป็นอันตรายต่อการ รับคลื่นวิทยุ และโทรทัศน์ ซึ่งสามารถระบุได้ โดยการปิดและเปิดอุปกรณ์ ผู้ไชวรพย้ายแม่ไขการบรกวนโดยใช้อธี การหนึ่งหรือหลายวิธีการต่อไปนี้ร่วมกัน:
- ปรับทิศทาง หรือเปลี่ยนตําแหน่งเส่าอากาศรับส ัญญาณ
- เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ
- เช ข้อมต่ออุปกรณ์ในเต้าเสียบไฟฟ้าที่มีวงจรแตกต่างจากที่ใช้เชื่อมตอกับเครื่องรับสัญญาณ
- ปรักษาตัวแทนจำหน่าย หรือข ่างเทคนิควิทย์/โทรศัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ
การประกาศความสอดคล้อง CE
Acer Inc. ขอประกาศในที่นี้ว่าจอภาพ LCD นี้ สอดคล้องกับข้อกำหนดที่จำเป็น และความต้องการที่เกี่ยวข้องอื่นๆ ของข้อกำหนด EMC 2014/30/EU, ข้อกำหนดแรงดันไฟฟ้าต่ํา 2014/35/EU และข้อกำหนด RoHS 2011/65/EU และข้อกำหนด 2009/125/EC ซี่ใช้ในการสร้างกรอบงานสั่หรับการตั้งค่าข้อกำหนดในการออกแบบเชินเวศน์สำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน
ประกาศ: สายที่มีฉนวนหุ้ม
การเชื่อมต่อทั้งหมดไปยังอุปกรณ์คอมพิวเตอร์อื่น ต้องทำโดยใช้สายเคเบิลที่มีจนวนห้ม เพื่อรักษาความสอดคล้องกับ กฎข้อบังคับ EMC
ประกาศ: อุปกรณ์ต่อพ่วง
คุณสามารถต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต, เทอร์มินัล, เครื่องพิมพ์, ฯลฯ) ที่ได้รับการรับรองตามข้อกำหนดคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การทํางานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองมักเป็นผลให้เกิดการ rampวนกับการรับสัญญาณวิทยุและ TV
ข้อควรระวัง
การเปลี่ยนแปลง หรือตัดแปลงใดๆ ที่ไม่ได้รับการรับรองอย่างขัดแจ้งจากผู้ผลิต อาจทำให้สถิ์ในการใช้ผลิตภัณฑ์นี้ของผู้ใช้ซึ่งได้รับจากคณะกรรมการการสื่อสารแห่งชาติ กือเป็นโมมะ เพื่อป้องกันความเสียหายที่จะเกิดกับจอภาพ อย่ายกจอภาพโดยจับที่ฐาน
เงื่อนไขการทำงาน
อุปกรณ์นี้สอดคล้องกับสนที่ 15 ของกฎข้อบังดับ FCC การทํางานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องทนต่อการรบกวนที่ได้รับ รวมทั้งการรบกวนที่อาจ ก่อให้เกิดการทํางานที่ไม่พึงประสงค์
ประกาศ: ผู้ใช้ในประเทศแคนาดา
CAN ICES-3(B)/NMB-3(B)
การทั้งอุปกรณ์ที่เสียแล้วโดยผู้ใช้ทั่วไปภายในบ้านส่วนตัวในสนภาพยุโรป
สัญลักษณ์นับผลิตภัณฑ์หรือนกล่องบรรจุผลิตภัณฑ์ เป ในการระบุว่าต้องไม่ทั้งผลิตภัณฑ์นี้ ปะปนกับของเสียทั่วไปภายในบ้าน คุณมีหน้าที่รับผิดชอบในการทั้งอุปกรณ์ที่เสียแล้วโดย การนําไปส่งยังจุดเก็บรวบรวมที่กำหนดไว้ ส่าหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ ที่เสียแล้ว การเก็บแยกจากกัน และการรีไซเคิลอุปกรณ์ที่เสียแล้วในขณะที่ทั้ง จะชยอนุรักษ์ ทรัพยากรธรรมชาติ และช่วยให้แน่ใจว่าอุปกรณ์ลูกนําไปรีไซเคิลในลักษณะที่ชัยป้องกัน สุขภาพของมนุษย์และสิ่งแวดล้อม สหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ชึ่งคุณสามารถนา อุปกรณ์ที่เสียแล้วไปทั้งเพื่อทำการรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในประเทศไทยของคุณ, บริการเก็บของเสียภายในบ้านของคุณ หรือร้านค้าที่คุณี้ผลิตภัณฑ์มา
ข้อมูลจำเพาะ
| จํา LCD | ระบบขับเคลื่อน LCD ส | ^2 TFT |
| ขนาด | 24.5 "W (62 ชม.) | |
| ขนาดพิกเชล | 0.28 มม. (แนวนอน) x 0.28 มม. (แนวตั้ง) | |
| ความสว่าง 400cd/m | ^2 (ทั่วไป) | |
| คอนทราสต 1,000:1(native) | ||
| มุมการรับชม (ทั่วไป) | 170° (แนวนอน) 160° (แนวตั้ง) (CR≥10),176° (แนวนอน) 170° (แนวตั้ง) (CR≥5) | |
| เวลาตอบสนอง | 1ms (G to G)0.4 ms (G to G, Min.) | |
| ชนิดแผงหน้าจอ | TN | |
| ความถี่แนวนอน | HDMI:30~90KHz, DP:67~255KHz | |
| ความถี่แนวตั้ง | HDMI: 24~60Hz, DP:30~240Hz | |
| สีที่แสดงได้ | 16.7M สี | |
| นาฟักาจุด | 300MHz(HDMI)/350MHz(DP) | |
| ความละเอียดสูงสุด | HDMI: 1920x1080 @60HzDP: 1920x1080 @240Hz | |
| พลัก & เพลย์ | VESA DDCCI/DDC2B | |
| ประสิทธิภาพด้านพลังงาน คลาส | A | |
| *การสิ้นเปลืองพลังงานต่อปี (ทั่วไป) 37 (kWh) (ล | "าหรับรุ่นอินพต HDMI) | |
| การสิ้นเปลืองพลังงาน@200cd/m2 | โหมดเป็ด | 28W (ทั่วไป) |
| โหมดสลีป 0.5W (ทั่วไป) | ||
| โหมดปีด/สแดนด์บาย | 0.5W (ทั่วไป) | |
| ชั่วต่ออินพต | DP (เฉพาะรุ่น DP)HDMI (เฉพาะรุ่น HDMI)USB ฮับ / USB3.0 x 4 (เฉพาะรุ่นที่มี USB ฮับ) | |
| สัญญาณอินพุตวิตถือ | สัญญาณ DP (เฉพาะรุ่นอินพต DP)สัญญาณ HDMI (เฉพาะรุ่นอินพต HDMI) | |
| ลําโพง (ทั่วไป) | 2W x 2 | |
| เสียง เอ้าท์พุทเสียง (เฉพาะรุ่นเอ้าท์พุทเสียง) | ||
| ขนาดหน้าจอสูงสุด | แนวนอน: 543.7mmแนวตั้ง: 302.6mm | |
| แหล่งพลังงาน | 100-240V~, 50/60Hz | |
| ข้อฟิจารณาเกี่ยวกับลี่ยแวดล้อม | อุณหภูมิขณะทํางาน: 0° ถึง 40°อุณหภูมิขณะเก็บรักษา: -20° ถึง 60°ความขึ้นขณะทํางาน: 20% ถึง 80% | |
| ขนาด 558 (ก) x | 398~513 (ส) x 236 (ล) มม. | |
| น้ําหนัก (น้ําหนักสุทธิ) | ตัวเครื่อง 6.17 กก. (สุทธิ) | |
| ข้อมูลเฉพาะทางกล | การเอียง: -5° ถึง +25°การพลิกกลับ: +/- 20°การปรับความสูง: 115mmการหมุน: มิแทนวางชาตั้งที่ถอดได้: มี | |
| ตัวควบคุมภายนอก: | Functions (ฟังก์ชั่น) | ความสว่างภาษาคอนทราสต์ไหม์เอาต์ OSDแสงสีน้ําเงินด้วยไม่ไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้อไตร้ |
| อุณหภูมิสีการกําหนดยื้อดศีย์อุณหภูมิของสีโหมดไว้ดีพิสลีปโหมดเริ่มใช้วานดวนULMBขารจ USB เมื่อปิดเครื่องโหมดเคม | ||
| โโอเวอร์ไตรฟ์โหมดเคม | ||
| จุดเล็ง | ||
| * ข้อมูลจําเพาะหั้งหมดอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ | ||
พบคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคณได้ บนเว็บไซต์สนับสนุนของ Acer อย่างเป็นทางการ
* การสิ้นเปลืองพลังงานต่อปี ค่านวณโดยใช้การสิ้นเปลืองพลังงานทั่วไป 4 ชั่วโมงต่อวันเป็นเวลา 365 วันต่อปี
