INSTRUKCJA OBSŁUGI X1323WHP ACER

Wszelkie prawa zastrzeżone.

Podręcznik użytkownika projektora Acer

Wydanie oryginalne: 01/2020

Informacje zawarte w tej publikacji mogą okresowo ulegać zmianom bez obowiązku powiadamiania kogokolwiek o wprowadzeniu takiej poprawki bądź zmiany. Takie zmiany zostaną zamieszczone w nowych wydaniach tego podręcznika lub w dokumentach i publikacjach uzupełniających. Firma nie udziela rękojmi ani gwarancji, wyraźnych lub domniemanych, w odniesieniu do zawartości niniejszego podręcznika, a w szczególności odrzuca roszczenia domniemanych gwaracji dotyczących przydatności handlowej lub przydatności do określonego celu.

W przewidzianym miejscu poniżej należy zapisać oznaczenie modelu, numer seryjny, datę zakupu oraz miejsce zakupu. Numer seryjny oraz oznaczenie modelu znajdują się na etykiecie przymocowanej do komputera. Wszelka korespondencja dotycząca komputera powinna zawierać informacje o numerze seryjnym, oznaczeniu modelu oraz zakupie.

Zabronione jest kopiowanie jakiejkolwiek części niniejszej publikacji, przechowywanie w systemach wyszukiwania informacji lub przekazywanie w jakiejkolwiek formie, zarówno elektronicznej, jak i mechanicznej, kserokopii lub innej formie zapisu bez uprzedniej pisemnej zgody Acer Incorporated.

Projektor Acer

Oznaczenie modelu: ____

Numer seryjny: ____

Data zakupu: ____

Miejsce zakupu: ____

Acer oraz logo Acer to zastrzeżone znaki towarowe Acer Incorporated. Nazwy lub znaki towarowe produktów innych firm zostały wykorzystane wyłącznie do celów identyfikacji i należą one do odpowiednich firm.

"HDMI™, logo HDMI i High-Definition Multimedia Interface to zastrzeżone znaki towarowe HDMI Licensing LLC."

Informacje dotyczące bezpieczeństwa i wygodnego użytkowania

Przeczytaj uważnie podane instrukcje. Zachowaj ten dokument do wykorzystania w przyszłości. Należy stosować się do wszystkich instrukcji oznaczonych na produkcie.

Przed czyszczeniem produkt należy wyłączyć.

Przed czyszczeniem produkt ten należy odłączyć od gniazda ściennego. Nie należy używać środków czyszczących w płynie lub w aerozolu. Czyszczenie należy wykonywać zwilżoną szmatką.

Ostrzeżenie dotyczące podłączania jako urządzenie odłączalne

Podczas podłączania urządzenia do zewnętrznego urządzenia zasilania należy przestrzegać następujących wskazówek:

• Przed podłączeniem przewodu zasilającego do gniazda sieci prądu zmiennego na leży zainstalować zasilacz.
• Przed odłączeniem zasilacza od projektora należy odłączyć przewód zasilający.
• Jeśli system posiada wiele źródeł zasilania, odłącz zasilanie od systemu poprzez odłączenie wszystkich przewodów zasilających od zasilaczy.

Ostrzeżenie dotyczące dostępności

Upewnij się, że gniazdo zasilania do którego podłączany jest przewód zasilający jest łatwo dostępne i położone jak najbliżej operatora. Aby odłączyć zasilanie od urządzenia należy odłączyć przewód zasilający od gniazda zasilania prądem elektrycznym.

Ostrzeżenie!

• Nie należy używać tego produktu w pobliżu wody.
• Nie należy umieszczać tego produktu na niestabilnym wózku, podstawie lub stole. Upadek produktu może spowodować jego poważne uszkodzenie.
• Szczeliny i otwory służą do wentylacji i mają zapewnić prawidłowe działanie produktu i chronić go przed przegrzaniem. Nie należy ich blokować lub przykrywać. Nigdy nie należy blokować szczelin wentylacyjnych poprzez umieszczanie produktu na łożku, sofie lub innej podobnej powierzchni.

Nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub miernikiem ciepła lub w zabudowie, jeśli nie zostanie zapewniona odpowiednia wentylacja.

iv

• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez szczeliny obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów będących pod napięciem lub spowodować zwarcie części, a w rezultacie pożar lub porażenie prądem elektrycznym. Nigdy nie należy dopuszczać do przedostania się do produktu jakichkolwiek płynów.
• Aby uniknąć zniszczenia komponentów wewnętrznych i zabezpieczyć przed wyciekiem baterii, nie należy umieszczać produktu na drgającej powierzchni.
• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym otoczeniu narażonym na wibracje, które mogą spowodować nieoczekiwane zwarcie lub uszkodzenie urządzeń obrotowych, lampy.

Korzystanie z zasilania energią elektryczną

• Ten produkt powinien być zasilany przy użyciu parametrów zasilania wskazanych na etykiecie. Przy braku pewności, co do parametrów dostępnego w danej okolicy sieci zasilającej należy sprawdzić te informacje u dostawcy lub w lokalnym zakładzie energetycznym.
• Nie należy kłaść na przewodzie zasilającym żadnych przedmiotów. Nie należy umieszczać tego produktu w miejscu, gdzie może być nadeptywany przez przechodzące osoby.
• Jesli z tym produktem używany jest przedłużacz, należy sprawdzić, czy łączny amperaż urządzeń połączonych do przedłużacza nie przekracza amperażu przedłużacza. Należy również sprawdzić, czy łączny amperaż wszystkich produktów połączonych do gniazda ściennego nie przekraczać wartości znamionowej bezpiecznika.
• Nie należy przeciązać gniazda zasilania, listwy zasilającej lub odbiornika poprzez podłączanie zbyt wielu urządzeń. Całkowite obciążenie systemu nie może przekraczać 80% wartości znamionowej obciążenia obwodu. Jeśli używane są listwy zasilające, obciążenie nie powinno przekraczać 80% wartości znamionowej prądu na wejściu listwy zasilającej.
• Ten produkt adapter prądu zmiennego jest wyposażony w trzy-przewodową wtyczkę z uziemieniem. Wtyczka ta pasuje do gniazd zasilania z uziemieniem. Przed podłączeniem wtyczki zasilania należy upewnić się, że gniazdo zasilania jest prawidłowo uziemione. Nie należy podłączać wtyczki do nieuziemionego gniazda zasilania. Szczegółowe informacje można uzyskać u elektryka.

Ostrzeżenie! Kołek uziemienia pełni funkcję ochronną. Używanie gniazda zasilania, bez prawidłowego uziemienia, może spowodować porażenie prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie przed zakłóceniami wytwarzanymi przez pobliskie urządzenia elektryczne, które mogą wpływać na wydajność tego produktu.

- Produkt ten można używać wyłącznie z dostarczonym przewodem zasilającym. Jeśli potrzebna jest wymiana przewodu zasilającego należy sprawdzić, czy nowy przewód spełnia następujące wymagania: typ odłączalny, wymieniony na liście UL, z certyfikatem CSA, aprobata VDE lub jej ekwiwalent, maksymalna długość 4,5 metra (14,76 stóp).

Naprawa produktu

Nie należy naprawiać tego produktu samodzielnie, ponieważ otwieranie lub zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do niebezpiecznych punktów będących pod napięciem. Wszelkie naprawy należy powierzać wyłącznie wykwalifikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego naprawę wykwalifikowanemu personelowi serwisu, gdy:

• przewód zasilający zostanie uszkodzony, przecięty lub zapieczony
  • do produktu został wylany płyn
• produkt został wystawiony na działanie deszczu lub wody
• produkt został upuszczony lub uszkodzona została jego obudowa
• produkt wykazuje wyrażne oznaki zmiany wydajności, co oznacza potrzebę naprawy
• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Uwaga: Należy regulować tylko te parametry, które są wymienione w instrukcjach działania, ponieważ nieprawidłowa regulacja innych parametrów może spowodować uszkodzenie i często wymaga dużego nakładu pracy wykwalifikowanego technika serwisu, w celu przywrócenia normalnego działania produktu.

Ostrzeżenie! Ze względów bezpieczeństwa w czasie dodawania lub zmiany komponentów, nie należy używać niezgodnych części. Skontaktuj się ze sprzedawcą w celu uzyskania informacji o możliwościach zakupu.

Urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je trzymać poza zasięgiem małych dzieci.

Dodatkowe informacje dotyczące bezpieczeństwa

- Nie wolno zagłądać w obiektyw projektora, gdy jest włączona lampa. Jasne światło może spowodować obrażenia oczu.

RG2 IEC 62471-5:2015

• Najpierw należy włączyć projektor, a następnie źródła sygnałów.
• Nie należy umieszczać tego produktu w następujących miejscach:

- Słabo wentylowane lub zamknięte miejsca. Należy zachować odległość co najmniej 50 cm od ścian i zapewnić swobodny przepływ powietrza dookoła projektora.

- Miejsca z nadmiernie wysoką temperaturą, takie jak wnętrze samochodu przy zamkniętych wszystkich oknach.

- Miejsca z nadmierną wilgotnością, zapyleniem lub dymem papierosowym, co może spowodować zanieczyszczenie komponentów optycznych, skrócenie żywotności i przyciemnienie obrazu.

• Miejsca w pobliżu alarmów pożarowych.
- Miejsca z temperaturą otoczenia powyżej 40°C/104°F. Takie środowisko może powodować pracę wentylatorów w trybie gotowości.
- Miejsca o wysokości nad poziomem morza przekraczającej 10000 stóp.

- Jeśli pojawią się nieprawidłowości związane z działaniem projektora należy go natychmiast odłączyć. Nie należy używać projektora, po zauważeniu wydobywającego się z niego dymu, dziwnego dźwięku lub zapachu. Dalsze używanie może spowodować pożar lub porażenie prądem elektrycznym. W takim przypadku, należy go jak najszybciej odłączyć od zasilania i skontaktować się z dostawcą.

- Nie należy dłużej używać tego produktu, ponieważ może to spowodować jego rozerwanie lub upadek. W takim przypadku należy skontaktować się z dostawcą w celu sprawdzenia.

- Nie należy narażać obiektywu projektora na działanie słońca. Może to spowodować pożar.

- Po wyłączeniu projektora, a przed odłączeniem zasilania należy upewnić się, że zakończony został cykl chłodzenia.

- Nie należy gwałtownie odłączać zasilania lub odłączać projektor od zasilania podczas działania. Przed wyłączeniem zasilania, najlepiej jest zaczekać na zatrzymanie wentylatora.

- Nie należy dotykać kratki wylotu powietrza i płyty dolnej, która może się nagrzewać.

- Jeśli używany jest filtr powietrza należy go często czyścić. Wzrost temperatury wewnątrz urządzenia może spowodować uszkodzenie, gdy filtr/szczeliny wentylacyjne są zablokowane przez brud lub pył.

- Nie należy zagłądać do wylotu powietrza podczas działania projektora. Może to spowodować obrażenia oczu.

- Po włączeniu projektora, należy zawsze otwierać zamknięcie obiektywu lub zdejmować nasadkę obiektywu.

- Podczas działania projektora nie należy zasłaniać jego obiektywu żadnymi obiektami, ponieważ może to spowodować rozgrzanie i zdeformowanie obiektu, a nawet pożar. Aby tymczasowo wyłączyć lampę, naciśnij HIDE (UKRYJ) na pilocie zdalnego sterowania.

- Nie należy używać lampy dłużej niż wynosi jej znamionowa żywotność. Dłuższe używanie lampy może czasami spowodować jej pęknięcie.

- W razie potrzeby wymiany lampy skontaktuj się z lokalnym sprzedawcą lub z centrum serwisowym Acer.

- Ten produkt może sam automatyczne wykrywać cykl żywotności lampy. Jeśli zostanie wyświetlony komunikat ostrzegawczy dotyczący lampy, skontaktuj się z lokalnym sprzedawcą lub z centrum serwisowym Acer w celu wymiany lampy.

- Nie należy próbować demontować tego projektora. Wewnątrz znajdują się części pod niebezpiecznym, wysokim napięciem, które mogą spowodować obrażenia.

- Nie należy ustawiać tego projektora pionowo. Może to spowodować jego przewrócenie, a w następstwie obrażenia lub uszkodzenia.

- Ten produkt może wyświetlać odwrócone obrazy dla instalacji przy montażu sufitowym. Do montażu sufitowego projektora należy stosować wyłącznie zestaw acer i po wykonaniu sprawdzić prawidłowość instalacji.

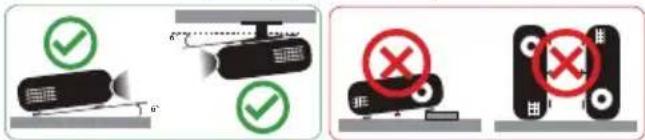

- Projektor można zainstalować tylko w pozycji poziomej na biurku lub suficie, a kąt nachylenia nie może przekraczać 6 stopni, ponieważ w przeciwnym razie doszłoby do znacznego skrócenia okresu żywotności lampy lub poważnych zagrożeń bezpieczeństwa wynikających z nieprawidłowo działającego systemu.

Ostrzeżenia dotyczące słuchania

W celu ochrony słuchu należy stosować się do następujących instrukcji.

• Głośność należy zwiększać stopniowo, aż do osiągnięcia wyraźnego o komfortowego słyszenia.
• Nie należy zwiększać poziomu głośności po wyregulowaniu go do poziomu akceptowanego przez uszy.
• Nie należy zbyt długo słuchać muzyki przy wysokiej głośności.
• Nie należy zwiększać głosności w celu zagłuszenia hałasu z otoczenia.
  • Głośność należy zmniejszyć jeśli słychać ludzi w pobliżu.

Instrukcje dotyczące usuwania

Po zużyciu nie należy usuwać tego urządzenia elektronicznego ze śmieciami domowymi. Aby zminimalizować zanieczyszczenie i zapewnić maksymalną ochronę środowiska należy stosować recykling. Dalsze informacje dotyczące przepisów WEEE (Waste from Electrical and Electronics Equipment), można uzyskać pod adresem http://www.acer-group.com/public/Sustainability/index.htm

Porady dotyczące rtęci

Dla projektorów lub produktów elektronicznych, zawierających monitora lub wyświetlacz LCD/CRT:

"Lampa(y) zawiera rtęć, usuwanie należy wykonać we właściwy sposób."

Lampa(y) wewnątrz tego produktu zawiera rtęć i powinna zostać poddana recyklingowi lub usunięta w sposób zgodny z prawem lokalnym, stanowym lub federalnym. Dalsze informacje można uzyskać w organizacji Electronic Industries Alliance pod adresem www.eiae.org. Specyficzne instrukcje dotyczące usuwania lampy, można uzyskać pod adresem www.lamprecycle.org

Na początek

Uwagi dotyczące użytkowania

Należy:

• Przed czyszczeniem produkt należy wyłączyć.
• Do czyszczenia obudowy wyświetlacza należy stosować miękką szmatkę zwilżoną w łagodnym detergencie.
• Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu zmiennego.

Nie wolno:

• Blokować szczelin i otworów wentylacyjnych urządzenia.
• Stosować do czyszczenia urządzenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników.
• Używać produktu w następujących warunkach:

• W miejscach ekstremalnie gorących, zimnych lub wilgotnych.
• W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie.
• W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne.
- Umieszczać w bezpośrednim świetle słonecznym.

Środki ostrożności

Dla maksymalnego wydłużenia żywotności urządzenia, należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń konserwacyjnych, wskazanych w tym podręczniku.

Ostrzeżenie:

• Po włączeniu projektora nie wolno zagłądać w jego obiektyw. Jasne światło może spowodować obrażenia oczu.
• W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy narażać tego produktu na oddziaływanie deszczu lub wilgoci.
• Nie należy otwierać, ani rozmontowywać produktu, gdyż może to spowodować porażenie prądem elektrycznym.
• Ten produkt może sam automatyczne wykrywać cykl żywotności lampy. Jeśli zostanie wyświetlony komunikat ostrzegawczy dotyczący lampy, skontaktuj się z lokalnym sprzedawcą lub z centrum serwisowym Acer w celu wymiany lampy.
• Po wyłączeniu projektora, przed odłączeniem zasilania należy upewnić się, że zakończony został cykl chłodzenia.
• Najpierw należy włączać projektor, a następnie źródła sygnałów.
• Nie należy zakładać pokrywy obiektywu podczas działania projektora.
• Po osiągnięciu przez lampę końca żywotności, może się ona przepalić generując wysoki, trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie wymieniona lampa. Aby wymienić lampę, skontaktuj się z lokalnym przedstawicielem lub centrum serwisowym Acer.

Informacje dotyczące bezpieczeństwa i wygodnego użytkowania iii

Na początek viii

Uwagi dotyczące użytkowania viii

Środki ostrożności viii

Wprowadzenie 1

Właściwości produktu 1

Omówienie zawartości opakowania 2

Omówienie projektora 3

Widok projektora 3

Panel sterowania 4

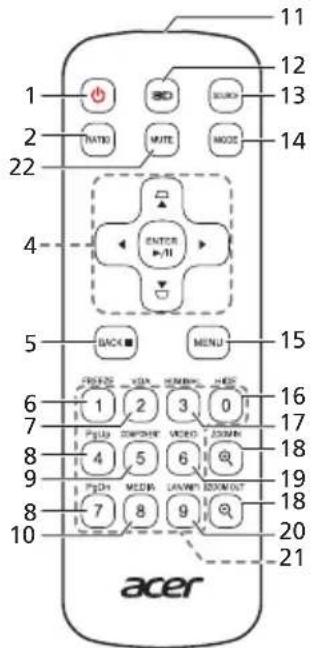

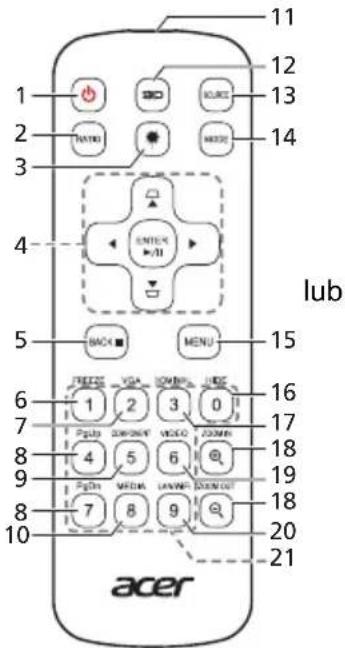

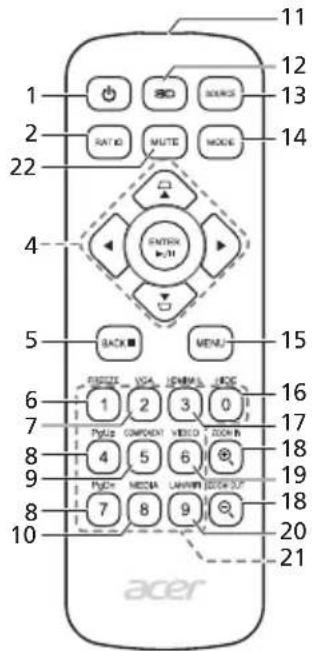

Układ pilota zdalnego sterowania 5

Wprowadzenie do funkcji MHL 7

Wprowadzenie 8

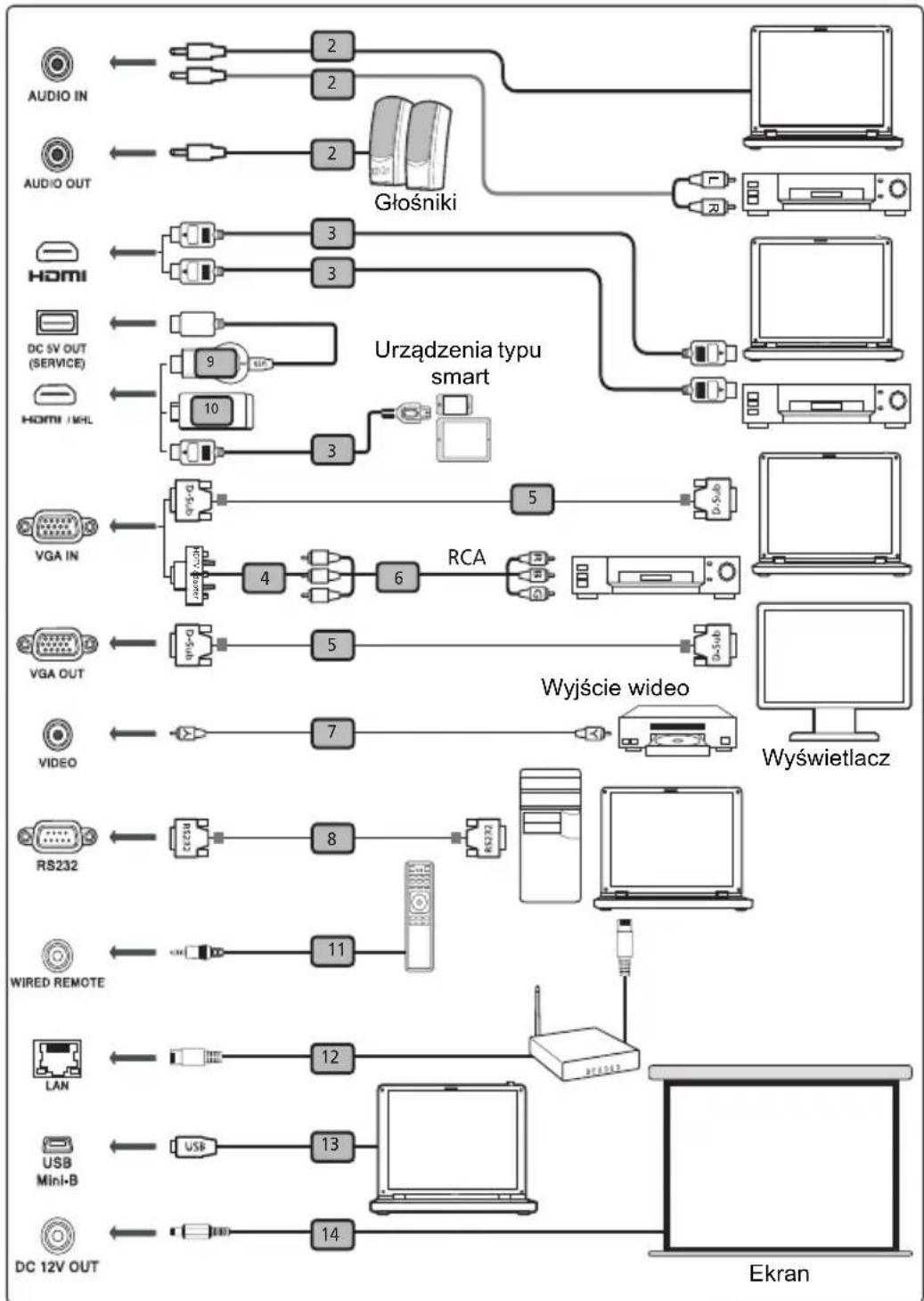

Podłączanie projektora 8

Włączanie/wyłączanie projektora 10

Włączanie projektora 10

Wyłączanie projektora 11

Regulacja projektowanego obrazu 12

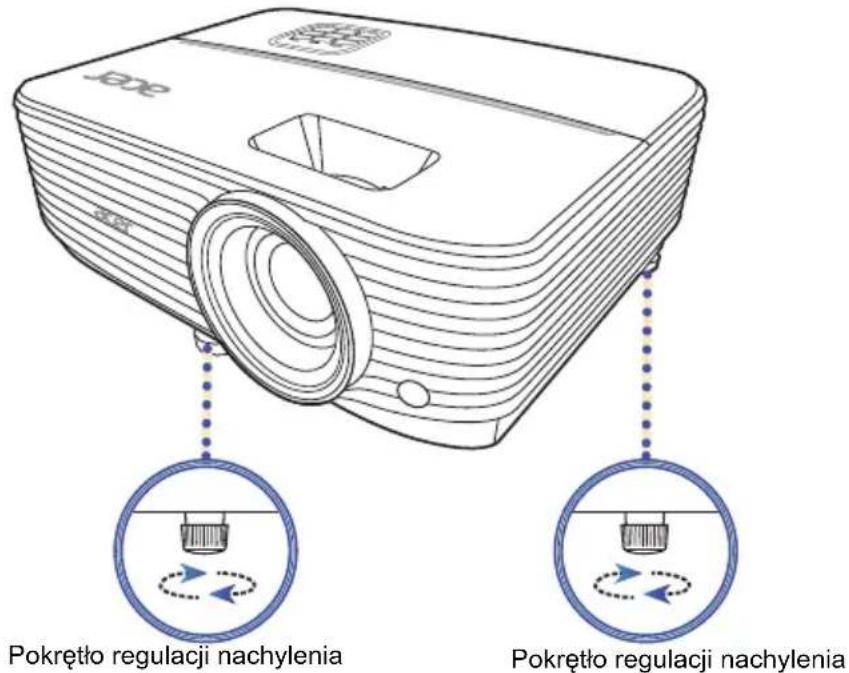

Regulacja wysokości projektowanego obrazu 12

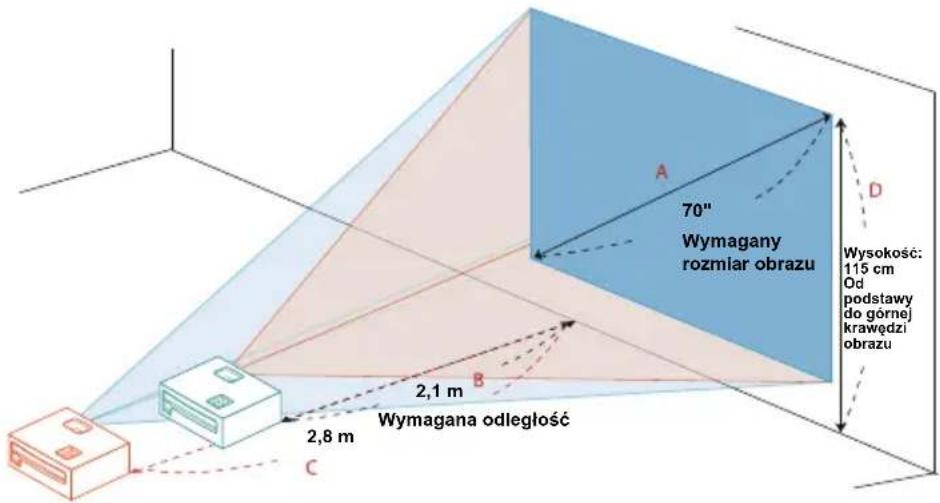

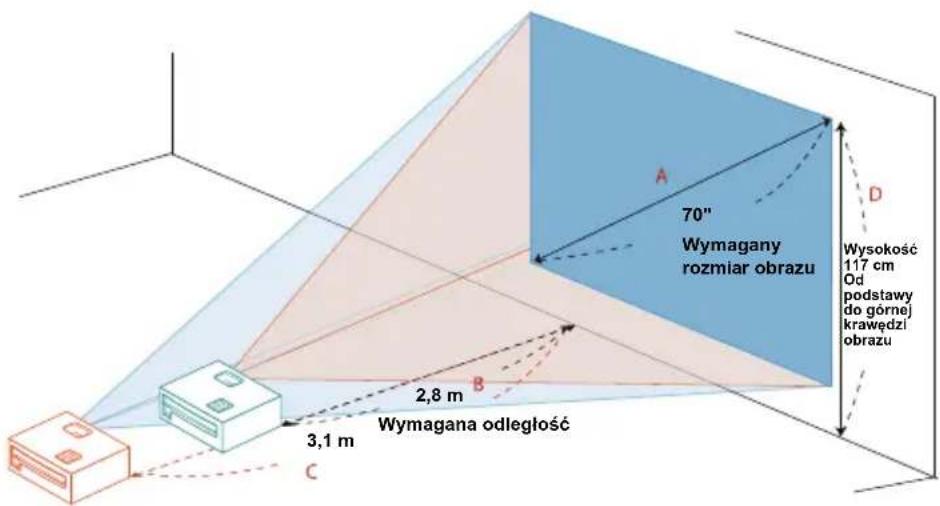

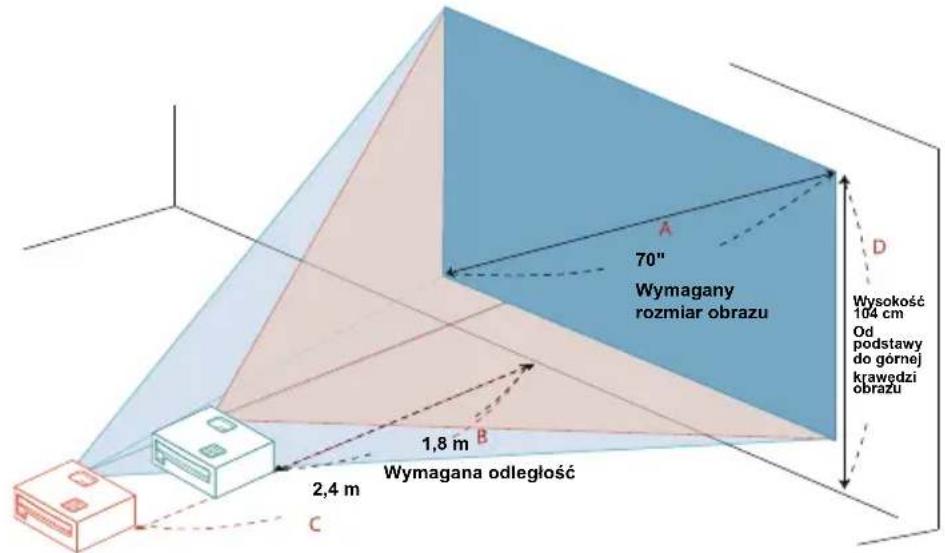

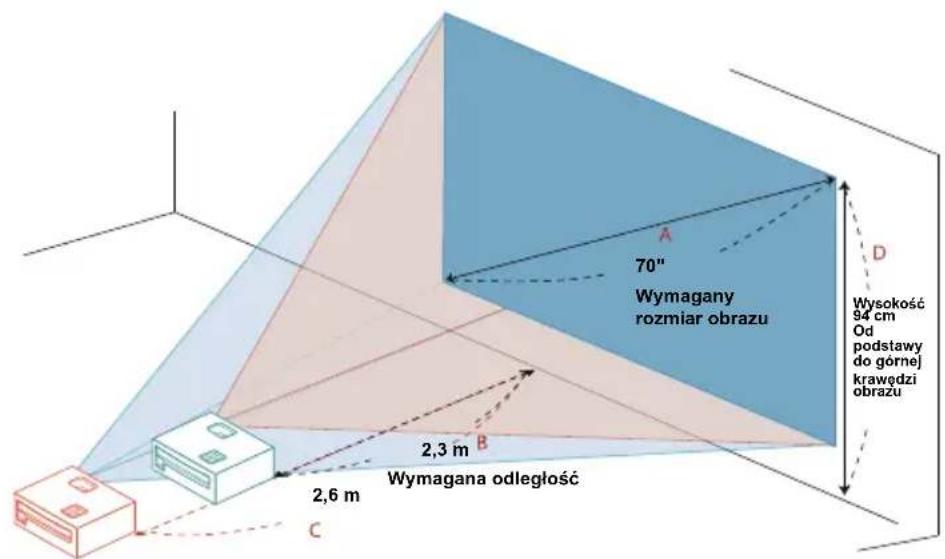

Jak uzyskać preferowany rozmiar obrazu poprzez

regulację odległości i powiększenia 13

Elementy sterowania użytkownika 17

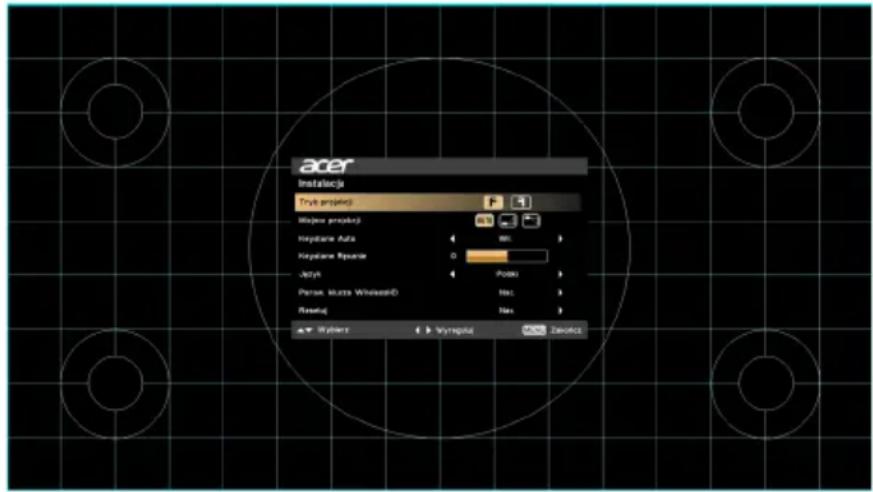

Menu instalacji 17

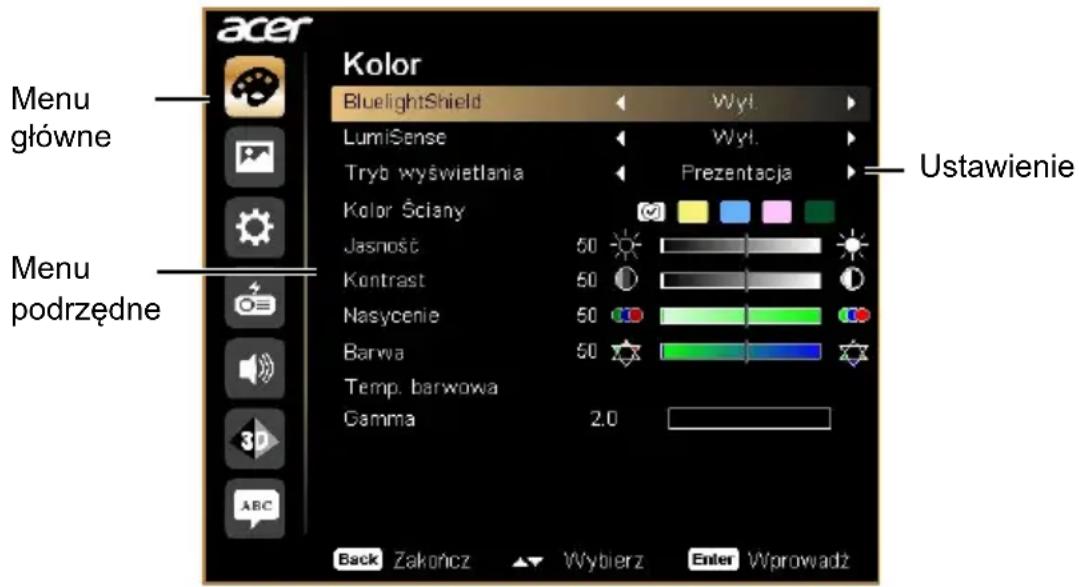

Menu ekranowe (OSD) 18

Kolor 19

Obraz 21

Ustawienie 24

Zarządzanie 28

Audio 29

3D 30

Język 31

Dodatki 32

Rozwiązywanie problemów 32

Definicje LED i alarmów 36

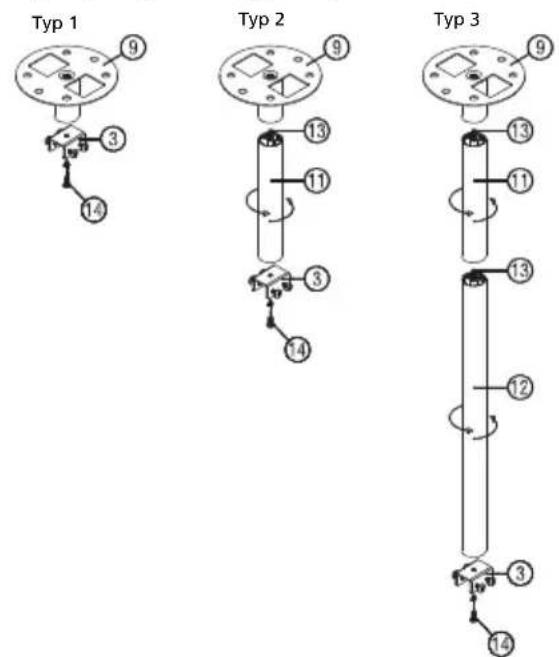

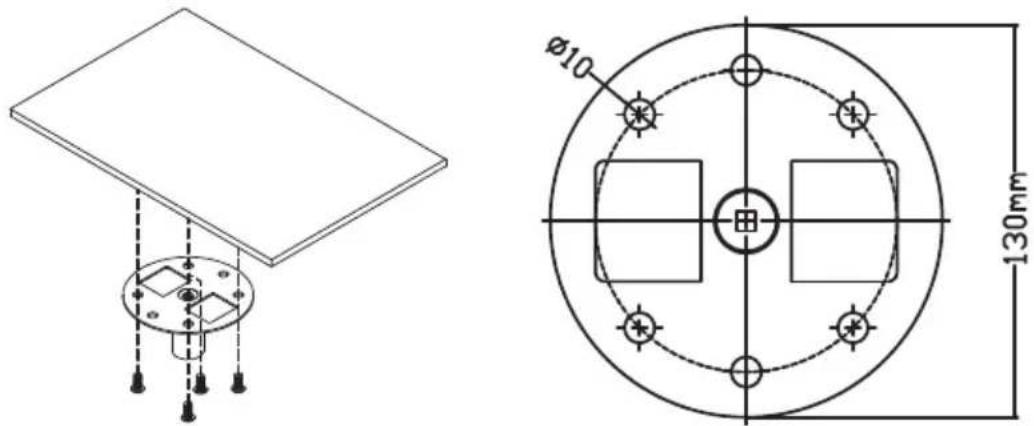

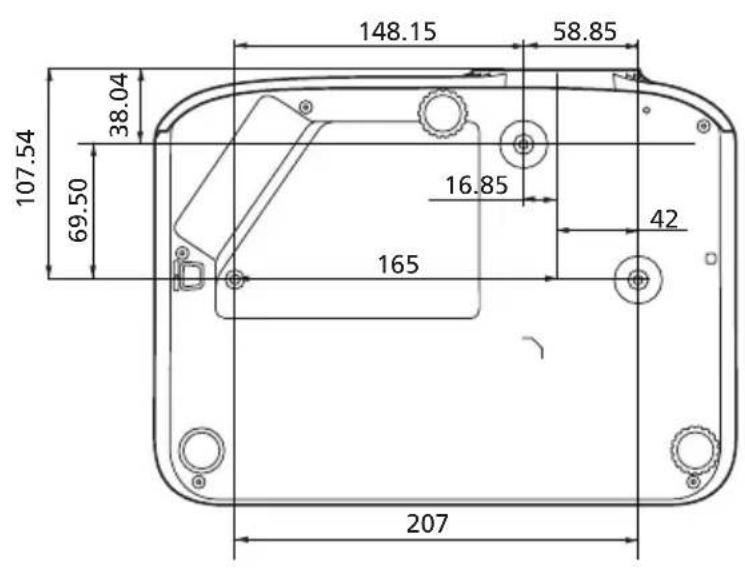

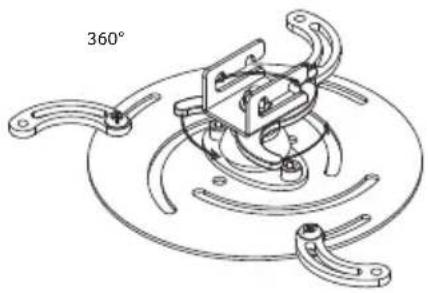

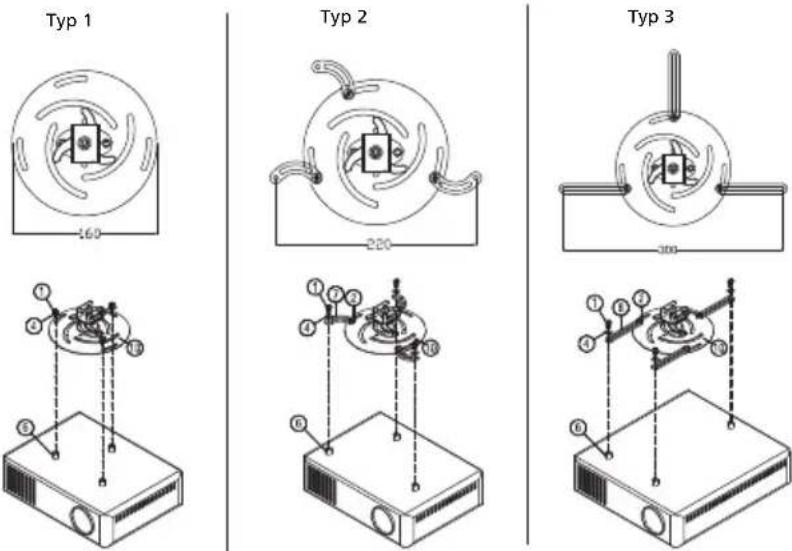

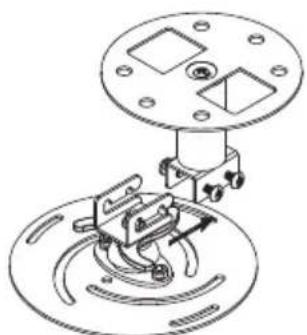

Instalacja przy montażu sufitowym 37

Specyfikacje 40

Tryby zgodności 45

Przepisy i uwagi dotyczące bezpieczeństwa

Wprowadzenie

Właściwości produktu

Przedstawianym produktem jest projektor single-chip DLP®. Wśród wyróżniających go właściwości można wymienić:

- Technologia DLP ®

• Włącza wyświetlanie zawartości 3D poprzez Technologię DLP Link: Obsługiwana zawartość 3D płyt Blu-Ray
• Jedno dotknięcie przycisku "3D" na pilocie umożliwia szybki i łatwy dostęp do funkcji 3D
• Technologia Acer ColorBoost zapewnia żywe kolory do wyświetlania, żywych naturalnie wyglądających obrazów
  • Wysoka jasność i współczynnik kontrastu
• Uniwersalne tryby wyświetlania zapewniają optymalne działanie w każdej sytuacji
  • Zgodność z NTSC / PAL / SECAM i obsługa HDTV (720p, 1080i, 1080p)
  • Niskie zużycie energii i tryb ekonomiczny (ECO), wydłużający żywotność lampy
• Funkcje Dynamiczny czarny / ExtremeEco, pomagają w zmniejszeniu zużycia energii lampy i wydłużeniu żywotności lampy

- Dynamiczny czarny: Po włączeniu, projektor dynamicznie reguluje zużycie energii lampy, według jasności wyświetlanego obrazu. Przy projekcji ciemniejszych obrazów, zostanie zmniejszone zużycie energii i zwiększony kontrast obrazu.

- ExtremeEco: Projektor zmniejszy zużycie energii lampy do 70%, jeśli przez 15 minut nie zostanie wykryty sygnał wejścia.

• Acer EcoProjection Technology udostępnia Inteligentne zarządzanie zasilaniem i poprawianie efektywności fizycznej
• Zaawansowana korekcja keystone zapewnia optymalne prezentacje
  • Wielojęzyczne menu ekranowe (OSD)
• Obiektyw projekcji z ręcznym ustawianiem ostrości/powiększaniem
• 0,8 - 2X zoom cyfrowy i funkcja ruchu panoramicznego
• Zgodność z systemami operacyjnymi Microsoft® Windows® 2000, XP, 7, 8, 8.1, 10, Vista®, Macintosh, Chrome
• Ustawienia sieci LAN umożliwiają zdalne zarządzanie projektorami za pośrednictwem przeglądarki internetowej
• Zgodność z Crestron
• Obsługiwana funkcja CEC (Consumer Electronics Control)
• Obsługa LumiSense
• Obsługa funkcji BluelightShield

Omówienie zawartości opakowania

Ten projektor jest dostarczany ze wszystkimi, wskazanymi poniżej elementami. Należy sprawdzić, czy urządzenie jest kompletne. W przypadku stwierdzenia, że brakuje jakichkolwiek elementów należy bezzwłocznie skontaktować się z dostawcą.

(Opcjonalny)
Kabel HDMI (Opcjonalny)

Projektor Przewód zasilający Kabel VGA

Karta zabezpieczeń (Opcjonalna)

Podręcznik użytkownika (CD- ROM) (Opcjonalny)

Pilot zdalnego sterowania

Instrukcja szybkiego uruchomienia

Bateria AAA x 2 Torba do przenoszenia (Opcjonalna)

Zestaw odbiornika radiozłącza WirelessHD (MWIHD1) (Opcjonalne)

Acer Protagon aer aer aer

Projektor multimedialny firmy Acer (CD-ROM) (opcjonalne)

Instrukcja szybkiego uruchomienia projektora multimedialnego firmy Acer (opcjonalne)

Uwaga: Zawartość opakowania może różnić się w zależności od regionu.

Omówienie projektora

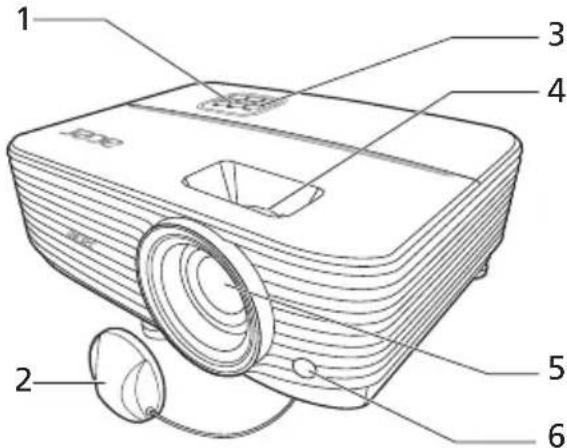

Widok projektora

Strona przednia/górna

1 2 3 4 5 6

# Opis # Opis
1	Panel sterowania	4	Pierścień zoomu i ostrości
2	Pokrywa obiektywu 5 Obiektyw projekcji
3	Przycisk zasilania i wskaźnik LED zasilania	6	Odbiornik pilota zdalnego sterowania

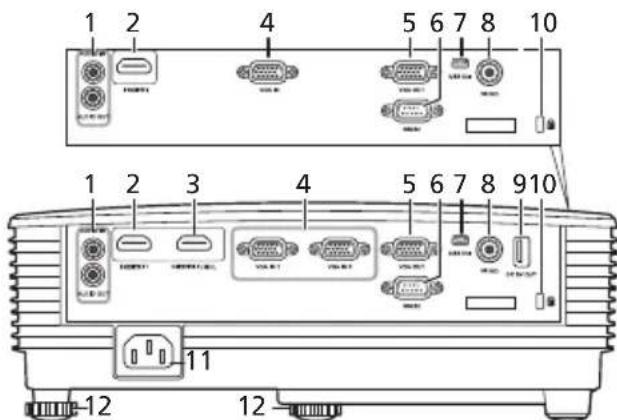

Strona tylna

1 2 4 5 6 7 8 10 1 2 3 4 5 6 7 8 910 12 11 12

# Opis # Opis
1	Złącze wejścia audioZłącze wyjścia audio	7	Z łącze mini USB
2	Złącze HDMI	8	Złącze wejścia Composite video
3	Złącze HDMI (MHL)	9	Złącze USB-A (wyjście prądu stałego 5 V)
4	Złącze analogowego sygnału RGB/HDTV/wejścia sygnału wideo Component	10	Port blokady KensingtonTM
5	Złącze pętli wyjścia monitora (tylko z VGA IN 1)	11	Gniazdo zasilania
6	Złącze RS232	12	Pokrętło regulacji nachylenia

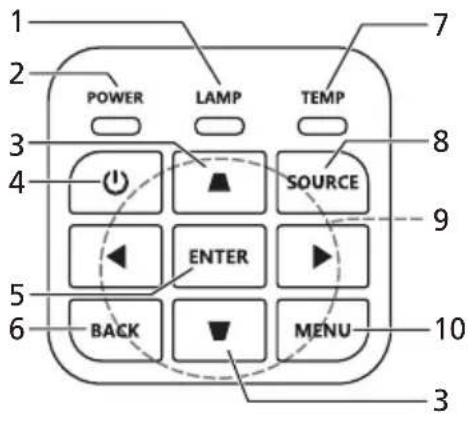

Panel sterowania

POWER LAMP TEMP SOURCE ENTER BACK MENU 3 1 2 7 8 9 5 6 10

# Funkcja Opis
1	L A M P	W s k a źnik LED lampy.
2	P O W E R	W s k a źnik LED zasilania
3	Korekcja trapezowa	Regulacja zniekształceń obrazu spowodowanych nachyleniem projektora.
4	Przycisk zasilania	Sprawdź część "Włączanie/wyłączanie projektora".
5	ENTER Potwierdza w ybór elementów.
6	BACK	Powoduje anulowanie wyboru lub przejście do poprzedniej strony.
7	T E M P	W s k a źnik LED temperatury.
8	SOURCE Zmienia aktywne źródło.
9	C z t e r kierunkowe przyciski wyboru	Wybierz elementy lub wykonaj regulacje wybranych elementów.
10	MENU Uruchamia m	menu OSD (menu ekranowe), powraca do poprzedniej czynności dla operacji w menu OSD lub wychodzi z menu OSD.

Układ pilota zdalnego sterowania

11 12 13 14 2 22 RATIO MUTE MODE 5 BACK MENU 15 6 FROZZE VGA JHENSIL MODE 1 2 3 0 17 TYLUS COMPACT VIDEO ZOOM IN 18 9 TWO MEDIA LAVEN VIEW OUT 19 8 7 8 9 18 20 21 acer

lub

11 12 13 14 1 2 3 4 5 6 7 8 9 10 lub BACK MENU FROCC VGA IOWA JUE 1 2 3 0 Puto GONION VIDEO 200mm 4 5 6 Puto MEMA LAVEN DAKOUT 7 8 9 20 21 acer

1 2 3 4 5 6 7 8 9 10 11 12 13 14 NATIO MUTE MODE ENTER BACK MENU 15 FROZEN VEA HUMAN HES 16 1 2 3 0 17 PAAI ZONION VIDEO DOWN 18 4 5 6 @ 19 TBD MEDIA LAINING EXAMOUNT 18 7 8 9 @ 20 acer

Model No:T-2501 Rating : DC 3V --- 60mA MAX. CE FC MADE IN CHINA MC.JPG011.008

# Funkcja Opis
1	ZASILANIE	Sprawdź część "Włączanie/wyłączanie projektora".
2 RATIO Wybiera proporcje obrazu.
3	Laser	Emituje widoczne światło laserowe wskaźnika w celach prezentacji. Funkcja ta nie jest dostępna w przypadku projektorów sprzedawanych na rynku japońskim lub chińskim.

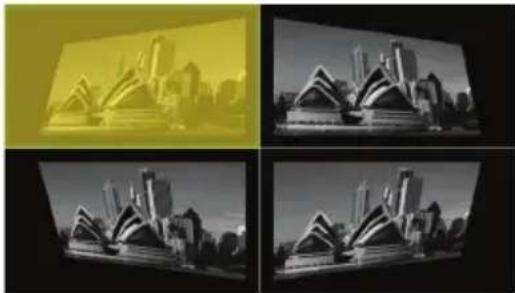

4	Korekcja trapezowa	Regulacja zniekształceń obrazu spowodowanych nachyleniem projektora.
	Cztery kierunkowe przyciski wyboru	Wybierz elementy lub wykonaj regulacje wybranych elementów.
	ENTER Potwierdza	wybór elementów.
	►/II Odtw./Pauza
5	BACK	Powoduje anulowanie wyboru lub przejście do poprzedniej strony.
	■ Zatrz.
#	Funkcja	Opis
6	FREEZE Wstrzymanie obrazu na ekranie.
7	VGA	Do zmiany źródła na VGA. To złącze obsługuje analogowe sygnały RGB, YPbPr (480i/480p/576i/576p/720p/1080i/1080p).
8	PgUp/PgDn	Wyłącznie dla trybu komputera. Użyj tego przycisku do wybrania następnej lub poprzedniej strony. Ta funkcja jest dostępna wyłącznie po połączeniu z komputerem poprzez kabel mini USB.
9	COMPONENT (Brak funkcji)
10	MEDIA	Otwiera stronę KONFIGURACJA MULTIMEDIÓW. (w przypadku modeli zgodnych z sieciami LAN/bezprzewodowymi)
11	Nadajnik podczerwieni	Wysyła sygnały do projektora.
12	3D	Naciśnij, aby otworzyć menu 3D w celu dostosowania ustawień 3D.
13	SOURCE	Zmienia aktywne źródło.
14	MODE Wybiera tryb	wyświetlania.
15	MENU Otwiera lub zamyka menu ekranowe (OSD).
16	HIDE	Naciśnij „HIDE” w celu ukrycia obrazu, naciśnij ponownie w celu wyświetlenia obrazu.
17	HDMI/MHL	W celu zmiany źródła na HDMITM (lub MHL). (dla modeli ze złączem HDMITM lub złączem MHL)
18	ZOOM IN/ZOOM OUT	Powiększenie lub zmniejszenie wyświetlanego obrazu projektora.
19	VIDEO	Zmień źródło na wideo kompozytowe.
20	LAN/WiFi	Do zmiany źródła na LAN/WiFi. (w przypadku modeli zgodnych z sieciami LAN/bezprzewodowymi)
21	Klawiatura numeryczna 0~9	Naciśnij „0~9”, aby wprowadzić hasło w "Ustawienie" > "Zabezpiecz." menu ekranowym.
22	MUTE	Wycisza lub wyłącza wyciszenie głośności projektora.

Wprowadzenie do funkcji MHL

Gdy do projektora podłączone jest urządzenie typu smart, za pomocą przycisków pilota można sterować tym urządzeniem. Naciśnij "MODE" przez jedną sekundę, aby wejść do trybu sterowania MHL lub opuścić go. Po wejściu do trybu sterowania MHL naciśnij przycisk "SOURCE" (ŻRÓDŁO), aby przełączać się pomiędzy trybem nawigacji (domyślny), trybem multimediiów oraz trybem numerycznym.

# Funkcja			Opis
			Tryb nawigacji	Tryb multimediiów	Tryb numeryczny
14	MODE		Naciskaj przez jedną sekundę, aby wejść do trybu sterowania MHL lub opuścić go.
13	SOURCE (ŻRÓDŁO)		Po wejściu do trybu sterowania MHL naciśnij, aby przełączać się pomiędzy trybem nawigacji (domyślny), trybem multimediiów oraz trybem numerycznym.
4	C kierunkowe przyciski wyboru	ŻW góre	W góre e	(Brak funkcji)	(Byak funkcji)
		W dół	W dół	(Brak funkcji)	(Brak funkcji)
		W lewo	W lewo (Brak funkcji) (Brak funkcji)
		W prawo	W prawo (Brak funkcji) (Brak funkcji)
21	Keypad 0~9 (Brak funkcji)		(Brak funkcji) Wprowadzanie		cyfr 0–9.
15	MENU		Przechodzenie do menu głównego.	(Brak funkcji) (Brak funkcji)
4	ENTER		Wybranie lub wprowadzanie elementów.	Służy do odtwarzania/ wstrzymywania/ zatrzymywania odtwarzania plików multimedialnych.	(Brak funkcji)
	►/II Odtw./Pauza
5	BACK		Wyjście z bieżącej strony.		(Brak funkcji)
	■ Zatrz.
8	PgUp/PgDn		Użyj tego przycisku do wybrania następnej lub poprzedniej strony.		(Brak funkcji)
22	MUTE		Wycisza lub wyłącza wyciszenie głośności projektora.		(Brak funkcji)

Wprowadzenie

Podłączanie projektora

Uwaga: Interfejs złącza zależy od specyfikacji modelu.

# Opis # Opis
1 Przewód zasilający 8 Kabel RS232
2 Kabel audio 9 Odbiornik radiozłącza Wireless HD
3 Kabel HDMI (MHL) 10 Odbiornik radiozłącza
4 Adapter VGA do component video/HDTV 11 Pilot przewodowy
5 Kabel VGA 12 Kabel RJ45
6	3 kable RCA component	13	Kabel 12V prądu stałego
7 Kabel Composite video

Uwaga: Aby zapewnić prawidłowe działanie projektora z komputerem należy sprawdzić czy tryb taktowania wyświetlania jest zgodny z projektorem.

Uwaga: Niektóre urządzenia typu smart wymagają konwertera (dostarczanego przez producenta takiego urządzenia) w celu umożliwiażenia korzystania z funkcji MHL.

Uwaga: Odbiorniki radiozłączy kompatybilne z HDMI/MHL: WirelessHD (MWIHD1), MWA3, Chromecast™.

Włączanie/wyłączanie projektora

Włączanie projektora

1 Upewnij się, że jest prawidłowo podłączony przewód zasilający i kabel sygnałowy. Wskaźnik LED zasilania zacznie świecić czerwonym światłem.
2 Włącz projektor naciskając przycisk ⏻ (POWER [Zasilanie]) w panelu sterowania, wskaźnik LED zasilania zmieni kolor na niebieski.
3 Włącz źródło (komputer, notebook, odtwarzacz video player, itp.). Projektor automatycznie wykryje źródło sygnału (przy pierwszym uruchomienia projektora lub gdy funkcja Wybór źródła ma ustawioną opcję „Autom.”).
- Jeśli na wyświetlaczu pokaże się komunikat "Brak sygnału" upewnij się, że są prawidłowo podłączone kable sygnałowe.
- Przy jednoczesnym podłączeniu do wielu źródeł, użyj przycisku "SOURCE" w panelu sterowania lub na pilocie zdalnego sterowania albo przycisku bezpośredniego wyboru źródła na pilocie zdalnego sterowania w celu przełączenia pomiędzy wejściami.

Wyłączanie projektora

1 Aby wyłaczyć projektor, naciśnij przycisk zasilania. Pojawi się ten komunikat:

"Naciśnij ponownie przycisk zasilania, aby dokończyć proces wyłączania."

Ponownie naciśnij przycisk zasilania.

2 Wskaźnik LED zasilania zmieni kolor na stały czerwony, wskazując tryb oczekiwania.
3 Można teraz bezpiecznie odłączyć przewód zasilający.

Po wybraniu Natychm. wznowienie:

1 Po wyłączeniu projektora wskaźnik LED zasilania zmieni kolor na CZERWONY i zacznie szybko migać, a wentylator(y) będzie(ą) kontynuował(y) pracę przez około 2 minuty, aby zapewnić prawidłowe chłodzenie systemu.
2 Dopóki jest podłączony przewód zasilający, można nacisnąć przycisk zasilania, aby podczas 2-minutowego procesu zamykania natychmiast włączyć ponownie projektor.
3 Po zakończeniu przez system chłodzenia, zatrzymane zostanie miganie wskaźnika LED zasilania i zacznie on świecić stałym światłem czerwonym wskazując tryb wstrzymania.
4 Teraz można bezpiecznie odłączyć przewód zasilający.

Wskaźniki ostrzeżeń:

- "Przegrzanie wentylatora. Lampa Wkrótce wyłączy się automatycznie."

Ten komunikat ekranowy wskazuje przegrzanie projektora. Dla lamp z automatycznym wyłączeniem, projektor wyłącza się automatycznie, po czym wskaźnik LED temperatury zaczyna świecić stałym czerwonym światłem. Skontaktuj się z lokalnym dostawcą lub z punktem serwisowym.

- "Awaria wentylatora. Lampa Wkrótce wyłączy się automatycznie."

Ten komunikat ekranowy wskazuje uszkodzenie wentylatora. Lampa wyłączy się automatycznie, po czym nastąpi automatyczne wyłączenie projektora i zacznie migać wskaźnik LED temperatury. Skontaktuj się z lokalnym dostawcą lub z punktem serwisowym.

Uwaga: Gdy projektor wyłączy się automatycznie i wskaźnik LED lampy zacznie świecić stałym czerwonym światłem należy skontaktować się z lokalnym sprzedawcą lub z punktem serwisowym.

Regulacja projektowanego obrazu

Regulacja wysokości projektowanego obrazu

Projektor jest wyposażony w dwie stopki podnośnika do regulacji wysokości obrazu.

Aby podnieść obraz w góre:

1 Użyj przedniego Pokrętła regulacji nachylenia do podniesienia obrazu do żądanego kąta wysokości.
2 Użyj tylnego Pokrętła regulacji nachylenia do dokładnego dostrojenia kąta wyświetlania.

Aby obniżyć obraz:

1 Użyj przedniego Pokrętła regulacji nachylenia do opuszczenia obrazu do żądanego kąta wysokości.
2 Użyj tylnego Pokrętła regulacji nachylenia do dokładnego dostrojenia kąta wyświetlania.

Pokrętło regulacji nachylenia Pokrętło regulacji nachylenia

Jak uzyskać preferowany rozmiar obrazu poprzez regulację odległości i powiększenia

Tabela poniżej pokazuje jak uzyskać wymagany rozmiar obrazu poprzez regulację pozycji lub pokrętła zoom.

- Seria SVGA/XGA ze współczynnikiem zoomu wynoszącym 1,1x i współczynnikiem projekcji 1,96 – 2,15

Aby uzyskać rozmiar obrazu 70" należy ustawić projektor w odległości 2,8 m i 3,1 m od ekranu i wyregulować odpowiednio poziom zoom.

Wysokość 117 cm Od podstawy do górnej krawędzi obrazu A 70" Wymagany rozmiar obrazu B 2,8 m Wymagana odległość 3,1 m C

Wymagany rozmiar obrazu		Odległość (m)		Góra (cm)
Przekątna (cale)< A >	S (cm) x W (cm)	Maks. zoom<B >	Min. zoom<C >	Od podstawy do górnej krawędzi obrazu < D >
30 61 x 46	1,3 50
40 81 x 61	1,6 1,7 67
50 102 x 76	2,0 2,2 84
60 122 x 91	2,4 2,6 101
70 142 x 107	2,8 3,1 117
80 163 x 122	3,2 3,5 134
90 183 x 137	3,6 3,9 151
100 203 x 152	4,0 4,4 168
120 244 x 183	4,8 5,2 201
150 305 x 229	6,0 6,6 251
180 366 x 274	7,2 7,9 302
200 406 x 305	8,0 8,7 335
250 508 x 381	10,0	10,9	419
300 610 x 457	11,9		503

Współczynnik zoom: 1,1 x

- Seria XGA ze współczynnikiem zoomu wynoszącym 1,3x i współczynnikiem projekcji 1,51 – 1,97

Aby uzyskać rozmiar obrazu 70" należy ustawić projektor w odległości 2,1 m i 2,8 m od ekranu i wyregulować odpowiednio poziom zoom.

Wysokość: 115 cm Od podstawy do górnej krawędzi obrazu 70" Wymagany rozmiar obrazu 2,1 m Wymagana odległość 2,8 m C A B D

Wymagany rozmiar obrazu		Odległość (m)		Góra (cm)
Przekątna (cale)< A >	S (cm) x W (cm)	Maks. zoom<B >	Min. zoom<C >	Od podstawy do górnej krawędzi obrazu < D >
30 61 x 46	1,2			49
40 81 x 61	1,2 1,6			66
50 102 x 76	1,5 2,0			82
60 122 x 91	1,8 2,4			98
70 142 x 107	2,1 2,8 115
80 163 x 122	2,5 3,2			131
90 183 x 137	2,8 3,6			147
100 203 x 152	3,1 4,0			164
120 244 x 183	3,7 4,8			197
150 305 x 229	4,6 6,0			246
180 366 x 274	5,5 7,2			295
200 406 x 305	6,1 8,0			328
250 508 x 381	7,7 10,0			410
300 610 x 457	9,2			491

Współczynnik zoom: 1,3 x

- Seria WXGA ze współczynnikiem zoomu wynoszącym 1,3x i współczynnikiem projekcji 1,21 – 1,57

Aby uzyskać rozmiar obrazu 70" należy ustawić projektor w odległości 1,8 m i 2,4 m od ekranu i wyregulować odpowiednio poziom zoom.

Wymagany rozmiar obrazu 70" A D Wysokość 104 cm Od podstawy do górnej krawędzi obrazu 1,8 m B Wymagana odległość 2,4 m C

Wymagany rozmiar obrazu		Odległość (m)		Góra (cm)
Przekątna (cale)< A >	S (cm) x W (cm)	Maks. zoom<B >	Min. zoom<C >	Od podstawy do górnej krawędzi obrazu < D >
30 65 x 40	1,0			44
40 86 x 54	1,0 1,4			59
50 108 x 67	1,3 1,7			74
60 129 x 81	1,6 2,0			89
70 151 x 94	1,8 2,4 104
80 172 x 108	2,1 2,7			118
90 194 x 121	2,3 3,0			133
100 215 x 135	2,6 3,4			148
120 258 x 162	3,1 4,1			178
150 323 x 202	3,9 5,1			222
180 388 x 242	4,7 6,1			267
200 431 x 269	5,2 6,8			296
250 538 x 337	6,5 8,5			370
300 646 x 404	7,8			444

Współczynnik zoom: 1,3 x

- Seria WXGA ze współczynnikiem zoomu wynoszącym 1,1x i współczynnikiem projekcji 1,55 – 1,7

Aby uzyskać rozmiar obrazu 70" należy ustawić projektor w odległości 2,3 m i 2,6 m od ekranu i wyregulować odpowiednio poziom zoom.

Wymagany rozmiar obrazu 70" A D Wysokość 94 cm Od podstawy do górnej krawędzi obrazu 2,3 m B Wymagana odległość 2,6 m C

Wymagany rozmiar obrazu		Odległość (m)		Góra (cm)
Przekątna (cale)< A >	S (cm) x W (cm)	Maks. zoom<B >	Min. zoom<C >	Od podstawy do górnej krawędzi obrazu < D >
30 65 x 40	1,1 40
40 86 x 54	1,3 1,5 54
50 108 x 67	1,7 1,8 67
60 129 x 81	2,0 2,2 81
70 151 x 94	2,3 2,6 94
80 172 x 108	2,7 2,9 108
90 194 x 121	3,0 3,3 121
100 215 x 135	3,3 3,7 135
120 258 x 162	4,0 4,4 162
150 323 x 202	5,0 5,5 202
180 388 x 242	6,0 6,6 242
200 431 x 269	6,7 7,3 269
250 538 x 337	8,3 9,2 337
300 646 x 404	10,0		404

Współczynnik zoom: 1,1 x

Elementy sterowania użytkownika

Menu instalacji

Menu instalacji zapewnia menu OSD (menu ekranowe) do instalacji i konserwacji projektora. Używaj menu ekranowego tylko gdy na ekranie wyświetlany jest komunikat „Brak sygnału” lub gry projektor wyszukuje sygnał wejściowy.

1 Włącz projektor przez naciśnięcie przycisku ⏻ (ZASILANIE) w panelu sterowania lub na pilocie.
2 Naciśnij przycisk „MENU” w panelu sterowania lub na pilocie, aby uruchomić menu ekranowe do instalacji i konserwacji projektora.

acer Instalacija Tryb projek: Wignew projek: Inepidine Auto Keypene Reperse -ACY Perion, Mass WhoseID Reset Hybrid Vyreploid Zanofac

3 Wzorzec tła służy jako przewodnik do dostosowywania ustawień kalibracji i wyrównania, m.in. rozmiaru ekranu i odległości, ostrości.

Uwaga: Zrzut menu ekranowego podany jest wyłącznie w celu poglądowym i może się różnić od jego rzeczywistego wygląda.

4 Menu Instalacja zawiera kilka opcji.

Użyj klawiszy strzałek w górę lub w dół, aby wybrać opcję, klawiszy strzałek w lewo i w prawo, aby dostosować wybrane ustawienia opcji oraz klawisza strzałki w prawo, aby wprowadzić podmenu do ustawiania funkcji. Nowe ustawienia zostaną zapisane automatycznie po wyjściu z menu.

5 W dowolnej chwili naciśnij przycisk „MENU”, aby wyjść z menu i wrócić do ekranu powitalnego firmy Acer.

Menu ekranowe (OSD)

Projektor zapewnia wielojęzyczne menu OSD (menu ekranowe), których opcje umożliwiają dostosowanie obrazu i zmianę różnych ustawień.

Korzystanie z różnych menu OSD

• Aby otworzyć menu OSD, naciśnij na panelu sterowania lub pilocie przycisk „MENU”.
• Po wyświetleniu menu OSD użyj ▲ ▼ , aby wybrać pozycję w głównym menu. Po wybraniu żądanej pozycji w głównym menu naciśnij przycisk ▶ , aby wejść do menu podrzędnego w celu ustawienia funkcji.
• Przy użyciu ▲ ▼ wybierz żądaną pozycję i dostosuj ustawienia, korzystając z ◀ ▶.
• Wybierz w menu podrzędnym kolejną pozycję, którą chcesz dostosować i skonfiguruj ją zgodnie z powyższym opisem.
• Naciśnij przycisk „MENU” na panelu sterowania lub pilocie, a na ekranie zostanie ponownie wyświetlone główne menu.
• Aby zamknąć menu OSD, naciśnij na panelu sterowania lub pilocie ponownie przycisk „MENU”. Menu zostanie zamknięte i projektor automatycznie zapisze nowe ustawienia.

acer Kolor BluelightShield Wyl. LumiSense Wyl. Tryb wyświetlania Prezentacja Kolor Ściany Jasność 50 Kontrast 50 Nasycenie 50 Barwa 50 Temp. barwowa Gamma 2.0 Back Zakończ Wybierz Enter Wprowadź Menu główne Ustawienie Menu podrzędne

Uwaga: Niektóre z ustawień menu OSD mogą nie być dostępne. Należy sprawdzić rzeczywiste menu OSD projektu.

Kolor

BluelightShield	Ta funkcja chroni oczy przed nadmiernym narażeniem na działanie niebieskiego światła. Dostępne opcje to Wył., Niska, Średnia i Wys. Wybierz żądane ustawienie, aby zmniejszyć poziom niebieskiego światła i uzyskać komfort oglądania.Gdy ta funkcja jest włączona, funkcja LumiSense automatycznie będzie miała ustawioną wartość „Wył.”.
LumiSense	Projektor pozwala inteligentnie optymalizować jasność i nasycenie koloru wyświetlanego obrazu. Funkcja ta w znacznym stopniu poprawia widoczność ciemnych szczegółów i nasycenie kolorów.Wył.: W trybie normalnym.Normalna: Do uwydatniania szczegółów w ciemnych obszarach.Przyspiesz: Do uwydatniania jasności wyświetlanego obrazu.Dynamic Black: Automatycznie optymalizuje wyświetlanie ciemnych scen filmów, co umożliwia ich odtwarzanie z doskonałą widocznością detali.Gdy ta funkcja jest włączona, funkcja BluelightShield automatycznie będzie miała ustawioną wartość „Wył.”.Funkcja LumiSense jest niedostępna w przypadku ustawienia opcji 3D w pozycji „Wł.”.
Tryb wyświetlania	Dostępnych jest wiele fabrycznych ustawień wstępnych zoptymalizowanych dla różnych typów obrazów.Jasny: Przeznaczone do optymalizacji jasności.Prezentacja: Przeznaczone do prezentacji spotkania przy użyciu większej jasności.Stand.: Przeznaczone dla wspólnego środowiska.Video: Przeznaczone do odtwarzania plików wideo w jasnym środowisku.Gra: Przeznaczone do gier.Edukacja: Przeznaczone do środowiska edukacyjnego.Użytkownik 1/Użytkownik 2: Umożliwia zapamiętanie ustawień użytkownika.
Profil koloru	Dostępny gdy w menu Tryb wyświetlania jest wybrana opcja Użytkownik 1/Użytkownik 2. Jednego z trybów wyświetlania można użyć jako punktu wyjściowego, a następnie dostosować ustawienia. Poniższe pozycje menu ekranowego można dostosować i zapisać.
Kolor Ściany	Funkcja ta umożliwia wybór koloru odpowiedniego do ściany. Dostępnych jest kilka opcji kolorów, m.in. Biały, Jasnożółty, Jasnoniebieski, Różowy i Ciemnozielony. Umożliwi to kompensację odchylenia kolorów spowodowaną przez kolor ściany, aby wyświetlić prawidłową tonację obrazu.
Jasność	Umożliwia regulację jasności obrazu.Naciśnij ◀ , aby przyciemnić obraz.Naciśnij ▶ , aby rozjaśnić obraz.
Kontrast	Kontroluje poziom zróżnicowania najjaśniejszych i najciemniejszych części obrazu. Regulacja kontrastu zmienia ilość koloru czarnego i białego na obrazie.Naciśnij ◀ , aby zmniejszyć kontrast.Naciśnij ▶ , aby zwiększyć kontrast.
Nasycenie	Dostosowuje obraz wideo: od czarno-białego do w pełni nasyconych kolorów.Naciśnij ◀ , aby zmniejszyć ilość koloru na obrazie.Naciśnij ▶ , aby zwiększyć ilość koloru na obrazie.
Barwa	Dostosowuje balans koloru czerwonego i zielonego.Naciśnij ◀ , aby zwiększyć ilość zielonego koloru na obrazie.Naciśnij ▶ , aby zwiększyć ilość czerwonego koloru na obrazie.
Temp. barwowa	Umożliwia regulację temperatury barwowej. Przy wyższych temperaturach barwowych wygląd ekranu jest chłodniejszy; natomiast przy niższych, ekran ma wygląd cieplejszy.
Gamma	Wpływa na wygląd ciemnego krajobrazu. Im większa wartość gamma, tym bardziej rozjaśniony jest ciemny krajobraz.
Zm. naz.	Dostępny gdy w menu Tryb wyświetlania jest wybrana opcja Użytkownik 1/Użytkownik 2. Opcje Użytkownik 1/Użytkownik 2 można zmienić na wybraną nazwę trybu w alfabecie łacińskim.

Obraz

Tryb projekcji	Przód: Fabryczne ustawienie domyślne.Tył: Powoduje odwrócenie obrazu tak, aby możliwa była projekcja zza przezroczystego ekranu.
Miejsce projekcji	Automat.: Automatycznie dostosowuje lokalizację projekcji obrazu.PulpSufit: Obraca obraz górą do dołu w celu projekcji z urządzenia zamontowanego na suficie.
Współ. proporcji	Użyj tej funkcji, aby wybrać żądany współczynnik proporcji.Automat.: Zachowuje obraz w oryginalnych proporcjach szerokości-wysokości i maksymalnie go powiększa, aby dostosować do natywnych pikseli poziomych lub pionowych.Pełny (modele WXGA/1080p): Obraz zostanie wyświetlony z pełnym wykorzystaniem poziomych i pionowych pikseli.4:3: Obraz zostanie zeskalowany w celu dopasowania do ekranu i wyświetlony w proporcjach 4:3.16:9: Obraz zostanie zeskalowany w celu dopasowania do ekranu i wyświetlony w proporcjach 16:9.L.Box (modele WXGA/1080p): Utrzymuje oryginalny współczynnik proporcji sygnału i powiększenie 1,333 razy.
Korekcja trapezowa poz./pion.	Auto Keystone w pionieAutomatycznie reguluje zniekształcenia obrazu spowodowane nachyleniem projektora.
	Keystone -pionoweRęczna regulacja zniekształceń obrazu spowodowanych nachyleniem projektora ( ± 30 stopni).
	Keystone -poziomeRęczna regulacja zniekształceń obrazu spowodowanych nachyleniem projektora ( ± 20 stopni).[IMAGE]
Keystone Auto	Automatyczna regulacja zniekształceń obrazu spowodowanych nachyleniem projektora (±40 stopni).
Keystone Ręcznie	Ręczna regulacja zniekształceń obrazu spowodowanych nachyleniem projektora (±40 stopni).Funkcja ta jest niedostępna w przypadku ustawienia opcji Keystone Auto w pozycji „Wł.”.
Korekcja 4 rogów	Ręcznie dostosowuje kształt i rozmiar obrazu, który jest prostokątem o nierównych krawędziach. Naciskaj opcję „MODE” kilkukrotnie, aby wybrać narożnik, który chcesz dostosować. Naciskając cztery kierunkowe przyciski wyboru, dostosuj kształt obrazu.Korekcję 4 rogów należy wyregulować oddzielnie dla każdego Współczynnika proporcji, pamięć tej funkcji pozwala na zapisanie tylko 4 zestawów ustawień.
Cyfrowe pomniej.	Ustawia domyślny rozmiar wyświetlanego obrazu. Naciskając◀ ▶ , można dodatkowo powiększyć lub pomniejszyć obraz. Przy użyciu funkcji Cyfrowego pomniej. i Przesunięcia obrazu można dostosować wyświetlany obraz do pełnego obrazu bez potrzeby korekty aktualnych ustawień montażu na suficie.
Przesunięcie obrazu	Umożliwia przesunięcie wyświetlanego obrazu przez naciśnięcie . Gdy rozdzielczością natywną jest WUXGA, funkcja ta jest dostępna tylko wtedy, gdy ustawienie Cyfrowego pomniej. (zainstaluj) wynosi mniej niż 1,0.
Ostrość	Umożliwia regulację ostrości obrazu.• Naciśnij◀ , aby zmniejszyć ostrość.• Naciśnij▶ , aby zwiększyć ostrość.
Poz. pozioma(Pozycja pozioma)	Naciśnij◀, aby przesunąć obraz w lewo.Naciśnij▶, aby przesunąć obraz w prawo.
Poz. pionowa(Pozycja pionowa)	Naciśnij◀, aby przesunąć obraz w dół.Naciśnij▶, aby przesunąć obraz w górę.
Częstotl.	Zmienia częstotliwość odświeżania projektora, aby była dostosowana do częstotliwości karty graficznej komputera. W przypadku wystąpienia na wyświetlanym obrazie pionowego, migoczącego paska, skorzystaj z tej funkcji, aby ją skorygować.
Śledzenie	Synchronizuje taktowanie sygnału wyświetlacza z kartą graficzną. W przypadku wyświetlania niestabilnego lub migoczącego obrazu, skoryguj go przy użyciu tej funkcji.
Zakres kolorów HDMI	Dostosowuje zakres kolorów danych obrazu HDMI, aby zapobiec błędom w wyświetlaniu kolorów.Automat.: Automatycznie dostosowuje zakres kolorów do informacji otrzymywanych z odtwarzacza.Ogr. zakres: Przetwarza obraz wejściowy jako dane o ograniczonym zakresie kolorów.Pełny zakres: Przetwarza obraz wejściowy jako dane o pełnym zakresie kolorów.
Inf. o wyszuk.HDMI	Dostosowuje współczynnik overscan obrazu HDMI na ekranie.Automat.: Automatycznie dostosowuje współczynnik overscan w zależności od informacji otrzymywanych z odtwarzacza.Underscan: Nigdy nie korzystaj ze współczynnika Overscan dla obrazu HDMI.Overscan: Zawsze zachowuj współczynnik Overscan dla obrazu HDMI.

Uwaga: Funkcje „Poz. pozioma”, „Poz. pionowa”, „Częstotl.” oraz „Śledzenie” nie są obsługiwane w trybie wideo lub HDMI.

Uwaga: Funkcje „Zakres kolorów HDMI” oraz „Inf. o wyszuk. HDMI” są dostępne tylko wtedy, gdy sygnał wejściowy to HDMI.

Ustawienie

Ekran startowy	Funkcja ta służy do wybrania potrzebnego ekranu startowego. Jeśli zmienisz to ustawienie, zostanie one wprowadzone po wyjściu z menu ekranowego.Acer: Domyślny ekran startowy projektora firmy Acer.Użytk.: Użyj zapamiętanego obrazu z funkcji„Przechwytywanie ekranu”.
Przechwytywanie ekranu	Użyj tej funkcji, aby dostosować ustawienia ekranu startowego. W celu przechwycenia obrazu, którego chcesz użyć jako ekranu startowego, wypełnij instrukcje poniżej.UwagaZanim wykonasz poniższe kroki, upewnij się, że opcja „Keystone” została ustawiona na wartość domyślną „0”, a projektor ma ustawioną natywną rozdzielczość.Wybierz opcję „Przechwytywanie ekranu”, aby dostosować ekran startowy.Zostanie wyświetlone okno dialogowe do potwierdzenia akcji. Wybierz przycisk „Tak”, aby użyć bieżący obraz jako dostosowany ekran startowy. Wybierz przycisk „Nie”, aby anulować przechwytywanie ekranu oraz istniejące menu OSD (menu ekranowe).Zostanie wyświetlony komunikat z informacją, że trwa przechwytywanie ekranu.Po zakończeniu przechwytywania ekranu komunikat znika i zostaje wyświetlony ekran oryginalny.
Wybór źródła	Ręcznie: Przełączając sygnały wejściowe naciśnij przycisk „SOURCE” na panelu sterowania lub pilocie lub bezpośredni klawisz źródła na pilocie.Automat.: Projektor wykryje źródło automatycznie.
Napis zamknięty	Wybiera preferowany tryb napisów zamkniętych z NZ1, NZ2, NZ3, NZ4 (NZ1 wyświetla napisy w języku podstawowym na terenie użytkownika). Wybierz opcję „Wył.”, aby wyłączyć funkcję napisów. Funkcja ta jest dostępna tylko po wybraniu sygnału wejściowego composite video lub S-Video i jeśli jego formatem systemowym jest NTSC.
DC 5V Out	Wybór „Wł.” włącza tę funkcję. Porty MHL i port wyjścia prądu stałego 5 V/port USB A (jeśli występuje) projektora mogą generować napięcie 5 V, kiedy urządzenie jest włączone. [IMAGE] Tylko porty MHL zapewniają wyjście zasilania, gdy podłączone są zarówno porty MHL jak i USB A.

USB 5V(Gotowość)	Wybór „Wł.” włącza tę funkcję. Porty MHL i port wyjścia prądu stałego 5V/port USB A (jeśli występuje) projektera mogą generować napięcie 5V, kiedy urządzenie jest włączone lub działa w trybie gotowości. ··········································································································································································································Tylko porty MHL zapewniają wyjście zasilania, gdy podłączone są zarówno porty MHL jak i USB A.
VGA OUT(Gotowość)	Wybór „Wł.” włącza tę funkcję. Projektor może wytwarzać sygnał VGA, gdy znajduje się w trybie gotowości, a urządzenia są prawidłowo podłączone do gniazd VGA IN (lub VGA IN 1) i VGA OUT. ····································································································································································································Włączenie tej funkcji zwiększa zużycie energii w trybie wstrzymania.
HDMI CEC	Wybranie opcji „Wł.” umożliwia zsynchronizowanie operacji włączania/wyłączania zasilania pomiędzy projektorem i zgodnym ze standardem CEC urządzeniem podłączonym za pomocą portu HDMI/MHL projektora. ···································································································································································································
	Ta funkcja jest dostępna tylko w przypadku portu HDMI/MHL.
Zabezpiecz.	Zabezpiecz.Ten projektor zapewnia przydatną funkcję zabezpieczeń do zarządzania projektorem przez administratora.Naciśnij przycisk ▶ , aby zmienić ustawienie „Zabezpiecz.”.Jeśli funkcja zabezpieczeń jest włączona, przed zmianą ustawienia zabezpieczeń musisz najpierw wprowadzić „Hasło administratora”. ···································································································································································································

Zabezpiecz.	Czas zakończ. (min.)Po ustawieniu opcji „Zabezpiecz.” w pozycji „Wł.” możesz ustawić funkcję czasu zakończenia.Użyj przycisków ◀ ► , aby wybrać czas zakończenia.Mieści się on w zakresie od 10 do 990 minut.Gdy czas się skończy, projektor poprosi o ponowne wprowadzenie hasła.Domyślne ustawienie fabryczne opcji „Czas zakończ. (min.)” to „Wył.”.Po włączeniu funkcji zabezpieczeń na projektorze zostanie wyświetlony monit o wprowadzenie hasła w przypadku włączania projektora. W tym oknie dialogowym akceptowana jest zarówno opcja „Hasło użytkownika” jak i „Hasło administratora”.
	Hasło użytkownikaNaciśnij przycisk ► , aby ustawić lub zmienić „Hasło użytkownika”.Użyj klawiszy numerycznych na pilocie, aby ustawić hasło i naciśnij przycisk „ENTER”, aby potwierdzić.Aby usunąć cyfry, naciśnij przycisk ◀ .Wprowadź ponownie hasło, gdy zostanie wyświetlone polecenie „Potwierdź hasło”.Hasło powinno składać się z 4~8 cyfr.Jeśli wybierzesz opcję „Żądaj hasła wyłącznie po podłączeniu przewodu zasilającego”, za każdym razem gdy zostanie podłączony przewód zasilania, zostanie wyświetlony monit o wprowadzenie hasła. Jeżeli w ciągu 20 minut od wyświetlenia monitu o hasło, hasło nie zostanie podane, projektor automatycznie wyłączy się.Jeśli wybierzesz opcję „Zawsze żądaj hasła podczas włączania projektora”, za każdym razem gdy zostanie włączony projektor, zostanie wyświetlony monit o wprowadzenie hasła. Jeżeli w ciągu 20 minut od wyświetlenia monitu o hasło, hasło nie zostanie podane, projektor automatycznie wyłączy się.
Zabezpiecz.	Hasło administratoraMożesz wprowadzić „Hasło administratora”, gdy zostanie wyświetlone okno dialogowe „Wprowadź hasło administratora” lub „Wprowadź hasło”.Naciśnij przycisk ▶ , aby zmienić „Hasło administratora”.Domyślnym ustawieniem fabrycznym „Hasła administratora” jest „1234”.Jeśli zapomnisz hasła administratora, wykonaj następujące czynności, aby je przywrócić:Wprowadź unikalne 6-cyfrowe „Hasło uniwersalne”, które zostało wydrukowane na Karcie zabezpieczenia dołączonej do projektora. To unikalne hasło zostanie zaakceptowane przez projektor bez względu na to, jakie jest hasło administratora.Jeśli zgubisz Kartę zabezpieczenia, skontaktuj się z lokalnym centrum serwisowym firmy Acer.
	Ekr. start. blok. użyt.Funkcja ta jest ustawiona domyślnie w pozycji „WYŁ.”. Jeśli zostanie ustawiona w pozycji „WŁ.”, ekran startowy zostanie zablokowany i nie można go zmienić za pomocą funkcji „Ekran startowy” i „Przechwytywanie ekranu”.
Resetuj	Naciśnij przycisk „ENTER” po wybraniu opcji „Tak”, aby przywrócić parametry ekranu we wszystkich menu do domyślnych ustawień fabrycznych.

Zarządzanie

Tryb ECO	Wybierz opcję „Wł.”, aby przyciemnić lampę projektora, co także spowoduje obniżenie zużycia energii, zmniejszenie szumów oraz wydłużenie żywotności lampy. Wybierz opcję „Wył.”, aby powrócić do trybu normalnego.
Duża wys n.p.m.	Wybierz opcję „Wł.”, aby włączyć tryb dużej wysokości. Po włączeniu tej funkcji wentylatory projektora będą stale działały na pełnych obrotach, aby obniżyć temperaturę projektora.
Wyłącz tryb	Stand.: Umożliwia wyłączenie projektora z procesem chłodzenia wentylatora przez dwukrotne naciśnięcie przycisku zasilania.Wznów natychm: Umożliwia natychmiastowe restartowanie projektora w ciągu 2 minut po jego wyłączeniu.
Autom. wyłączanie (min)	Projektor zostanie automatycznie wyłączony, jeśli nie wykryje żadnego wejścia sygnału po upływie ustawionego czasu.
Czas wyświetlania menu (sekundy)	5/15/30: Ustawia czas, przez jaki menu OSD ma być aktywne od ostatniego momentu, kiedy przycisk był naciśnięty.Ręcznie: Menu OSD pozostaje aktywne. Jedynym sposobem na uruchomienie lub wyjście z menu OSD jest naciśnięcie „MENU”.
Włącz. zasilanie sieciowe	Wybór „Wł.” włącza tę funkcję. Projektor zostanie włączony automatycznie po podłączeniu zasilania przy użyciu przewodu zasilającego.
Blokada panelu sterowania	Wył.: Umożliwia normalne działanie wszystkich przycisków panelu sterowania.Blokada rodzicielska: Wyłącza przycisk Zasilania na panelu sterowania, gdy projektor jest w trybie gotowości, aby zapobiec jego przypadkowemu włączeniu. Aby włączyć projektor, naciśnij i przytrzymaj przycisk Zasilania przez 3 sekundy.Pełna blokada: Wyłącza wszystkie przyciski na panelu sterowania. Jeżeli projektor zostanie wyłączony bez wyłączenia funkcji Pełnej blokady, projektor nadal będzie zablokowany przy kolejnym uruchomieniu. Aby wyłączyć funkcję Pełnej blokady, naciśnij przytrzymaj przycisk „ZASILANIE” na panelu sterowania przez 7 sekund; Blokada panelu sterowania będzie miała ustawioną opcję „Wył.”. Gdy projektor jest w trybie gotowości, naciśnij i przytrzymaj przycisk „ZASILANIE” na panelu sterowania przez 7 sekund, aby włączyć projektor; Blokada panelu sterowania będzie miała ustawioną opcję „Wył.”.
Lampa	Godz. wyświetl. lampy: Wyświetla czas pracy lampy, który upłynął (w godzinach).Poz. godziny wyświet. lampy: Funkcja ta umożliwia wyświetlanie lub ukrywanie ostrzeżeń w przypadku wyświetlenia komunikatu o wymianie lampy. Komunikat zostanie wyświetlony do 30 godzin przed końcem okresu eksploatacji.Reset godzin lampy: Naciśnij przycisk „ENTER” po wybraniu opcji „Tak”, aby zresetować licznik godzinowy lampy do 0 godzin.
Informacje	Wyświetla bieżący stan projektora.

Audio

Głośność	Naciśnij ◀, aby zmniejszyć głośność.Naciśnij ▶, aby zwiększyć głośność.
Wyciszenie	Wybierz opcję "Wł.", aby włączyć tryb wyciszenia.Wybierz opcję "Wył.", aby wyłączyć tryb wyciszenia.
Wł./wył. zasil.Głośn.	Wybierz tę funkcję, aby dostosować głośność powiadomień po włączeniu/wyłączeniu projektora.
Głośność alarmu	Wybierz tę funkcję, aby dostosować głośność ewentualnych powiadomień ostrzegawczych.

3D

3D	Wybranie „Wł.” spowoduje włączenie funkcji 3D obsługiwanej w ramach technologii DLP 3D. Wł.: Wybierz tę pozycję w przypadku korzystania z okularów DLP 3D, Quad Buffer (NVIDIA/ATI...) karty graficznej oraz pliku w formacie HQFS lub DVD z odpowiednim odtwarzaczem z oprogramowaniem. Wył.: Wyłącza tryb 3D.
Format 3D	Jeśli zawartość 3D nie jest prawidłowo wyświetlana, można wybrać format 3D, który odpowiada oglądanej zawartości 3D, i uzyskać najlepszy wynik.
24P 3D Wybierz 96 Hz lub 144 Hz dla 24p 3D.
Odwrócone 3D L/P	Jeśli przez założone okulary 3D DLP wyświetlany obraz będzie widoczny jako odrębny lub nałożony na drugi, może być konieczne włączenie funkcji Odwrócony, aby uzyskać najlepsze dopasowanie sekwencji obrazów z lewej/prawej strony w celu zapewnienia prawidłowego obrazu (w przypadku DLP 3D).
Komunikat ostrzeżenia 3D	Wybierz opcję „Wł.”, aby wyświetlić komunikat ostrzegawczy o obrazie 3D.Uwaga: zostało włączone wyświetlanie 3D.1 Upewnij się, że sygnały i okulary 3D są poprawne.2 Aby nie oglądać obrazów 3D należy pamiętać, aby wyłączyć funkcję 3D.3 Jeśli wyświetlanie 3D nie jest poprawne, włącz funkcję Synchronizacja 3D, odwr.4 Opcje trybu wyświetlania będą wyłączone w trybie 3D

Uwaga: Obsługiwane taktowania sygnałów 3D:

Typ źródła sygnału	Obsługiwane taktowanie
Wideo/S-Video/Wideo komponentowe	HQFS 3D (480i przy 60Hz), 576i przy 50Hz
VGA/HDMI (tryb komputera) 640 x	480 przy 50/60/100/120Hz800 x 600 przy 50/60/100/120Hz1024 x 768 przy 50/60/100/120Hz1280 x 800 przy 50/60/100/120Hz (RB)
HDMI (tryb wideo) HQFS 3D (480i	przy 60Hz), 576i przy 50Hz,Dopasowanie ramki (1080p przy 23,98/24Hz,720p przy 50/60Hz)Obok siebie w poziomie (1080i przy 50/60Hz,1080p przy 50/60Hz)Góra i dół (720p przy 50/60Hz, 1080p przy23,97/24Hz, 1080p przy 50/60Hz)

Wymagane są odpowiednie ustawienia aplikacji 3D karty graficznej, aby zapewnić prawidłowy obraz 3D.

Odtwarzacze z oprogramowaniem, np. Odtwarzacz stereoskopowy i odtwarzacz multimedialny DDD TriDef, mogą obsługiwać pliki w formacie 3D. Odtwarzacze te można pobrać z poniższej strony internetowej.

• Odtwarzacz stereoskopowy (wersja próbna): http://www.3dtv.at/Downloads/Index_en.aspx
• Odtwarzacz multimedialny DDD TriDef (wersja próbna): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Uwaga: Funkcje "Odwrócone 3D L/P" oraz "Format 3D" są dostępne tylko w przypadku włączenia opcji "3D".

Język

Język

Ustawia język dla menu OSD. Użyj ▲ ▼ , aby wybrać preferowany język.

Dodatki

Rozwiązywanie problemów

Jeśli wystąpią problemy z działaniem projektora Acer należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym.

Problemy i rozwiązania dotyczące obrazów

# Problem Rozwiązanie
1 Brak obrazu na ekranie	Sprawdź, czy wszystkie kable są prawidłowo podłączone, zgodnie z opisem w sekcji "Wprowadzenie".Upewnij się, że szpilki złącza nie są wygięte lub złamane.Upewnij się, że projektor jest włączony.
2 Obraz wyświetlany częściowo, zwinięty lub nieprawidłowo wyświetlony (dla komputera)	Dla nieprawidłowo wyświetlanych obrazów:Otwórz "Mój komputer >, Panel sterowania", a następnie kliknij dwukrotnie ikonę "Ekran".Wybierz zakładkę "Ustawienia".Sprawdź, czy ustawienie rozdzielczości wyświetlania jest niższe lub równe od 1600 x 1200, 1920 x 1080.Kliknij przycisk "Zaawansowane właściwości".Jeśli problem dalej pojawia się, zmień używany wyświetlacz i wykonaj podane poniżej czynności:Sprawdź, czy ustawienie rozdzielczości jest niższe lub równe 1600 x 1200, 1920 x 1080.Kliknij przycisk "Zmień" w zakładce "Monitor".Kliknij "Pokaż wszystkie urządzenia >Standardowe typy monitorów" w oknie SP; wybierz wymagany tryb rozdzielczości w oknie "Modele".Sprawdź, czy ustawienie rozdzielczości monitora jest niższe lub równe od 1600 x 1200, 1920 x 1080.
3 Obraz częściowy, przesunięty lub nieprawidłowo wyświetlany (Dla komputerów notebook)	Dla nieprawidłowo wyświetlanych obrazów:Wykonaj czynności dla punktu (powyżej) w celu regulacji rozdzielczości komputera.Naciśnij przełączenie ustawień wyjścia. Na przykład: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]W przypadku trudności ze zmianą rozdzielczości lub przy zatrzymywaniu działania monitora należy ponownie uruchomić cały sprzęt, włącznie z projektorem.
4 Na ekranie komputea notebooka nie wyświetła się prezentacja	Jesli używany jest komputer notebook wykorzystujący system operacyjny Microsoft® Windows®: Niefóre notebooki mogą wyłącaź własne ekrany, gdy używane jest drugie urządzenie wyświetlania. Każdy z nich stosuje własną metodę reaktywacji. Sprawdź podręcznik komputera w celu uzyskania szczegółowych informacji.Jesli używany jest komputer notebook wykorzystujący system operacyjny Apple® Mac®: W opcje Preferencje systemu, otwórz Ekran i wybierz Video Mirroring "On (Włączone)"
5 Niestabilny lub migający obraz	Użyj ustawienia "Śledzenie" w celu usunięcia tego problemu. W celu uzyskania dalszych informacji, sprawdź część "Obraz".Zmień ustawienia głębi kolorów monitora w komputerze.
6 Pionowy, migający pasek na obrazie	Użyj ustawienia "Częstotl." do wykonania regulacji. W celu uzyskania dalszych informacji, sprawdź część "Obraz".Sprawdź i skonfiguruj ponownie tryb wyświetlania karty graficznej w celu uzyskania jej zgodności z projektorem.
7 Brak ostrości obrazu	Wyreguluj ostrość pokrętem na obiektywie projektora.Upewnij się, że ekran projekcji znajduje się w wymaganej odległości. (Więcej informacji znajduje się w części "Odległość projekcji z zachowaniem ostrości"). W celu uzyskania dalszych informacji, sprawdź część "Jak uzyskać preferowany rozmiar obrazu poprzez regulację odległości i powiększenia".
8 Podczas wyświetlania "szerokoekranowe go" tytułu DVD obraz jest rozciągnięty	Podczas odtwarzania DVD zakodowanego w trybie anamorficznym lub przy współczynniku proporcji 16:9, może się okazać konieczna regulacja następujących ustawień:Podczas odtwarzania tytułu DVD w formacie 4:3 należy zmienić format na 4:3 w menu OSD projektora.Jeśli obraz jest dalej rozciągnięty, wymagana jest regulacja współczynnika proporcji. Należy ustawić format wyświetlania odtwarzacza DVD na współczynnik proporcji 16:9 (szeroki).
9 Obraz za mały lub za duży	Wyreguluj położenie dźwigni zoom na projektorze.Przysuń lub odsuń projektor od ekranu.Naciśnij "MENU" na pilocie zdalnego sterowania lub w panelu sterowania. Przejdź do "Obraz" > "Współ. proporcji" i wypróbuj inne ustawienia.
10 Nachylone boki obrazu	Jeśli to możliwe należy zmienić pozycję projektora, aby znajdował się na środku ekranu i poniżej ekranu.Naciśnij przyciski korekcji Keystone na pilocie zdalnego sterowania lub w panelu sterowania, aż obraz stanie się kwadratowy.Naciśnij "MENU" w panelu sterowania lub na pilocie zdalnego sterowania, aby otworzyć menu OSD. Przejdź do "Obraz" > "Keystone Auto" lub "Obraz" > "Keystone Ręcznie" w celu wykonania regulacji.
11 Odwrócony obraz	Wybierz w OSD "Obraz" > "Tryb projekcji", "Obraz" > "Miejsce projekcji" i wyreguluj kierunek projekcji.

#	S t	a n
1 Projektor przestaje reagować na wszystkie elementy sterowania		Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód zasilający i przed ponownym podłączeniem zasilania zaczekaj, co najmniej 30 sekund.Upewnij się, że funkcja blokady panelu sterowania jest wyłączona.
2	Przepaliła się lampa generując trzaskający dźwięk	Po osiągnięciu przez lampę końca przydatności, może się ona przepalić generując wysoki, trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie wymieniona lampa. Aby wymienić lampę, skontaktuj się z lokalnym przedstawicielem lub centrum serwisowym Acer.

Komunikaty OSD

#	Stan Przypomnienia
1	Komunikat	Awaria wentylatora – nie działa wentylator systemowy."Awaria wentylatora.Lampa Wkrótce wyłączy się automatycznie."Przegrzanie wentylatora – przekroczona została zalecana temperatura działania projektora i przed użyciem należy zaczekać na jego ochłodzenie."Przegrzanie wentylatora.Lampa Wkrótce wyłączy się automatycznie."Wymień lampę - zbliża się maksymalny czas żywotności lampy.Wkrótce należy ją wymienić."Zbliża się koniec użytecznej żywotności lampy, przy działaniu z pełną mocą.Zalecana wymiana!"

Definicje LED i alarmów

Komunikaty LED

Komunikat Dioda LED	zasilania Dioda LED		lampy	Dioda LED temperatury
	Czerwony N	iebieski Czerwony Czerwony
Standby (Oczekiwanie) (podłączony przewód zasilający)	V	-	-
Włączenie zasilania -- V -- --
Ponowne sprawdzenie lampy	-- Szybkie miganie		---
Wyłączenie (stan chłodzenia)	Szybkie miganie	--- --
Wyłączenie (chłodzenie zakończone)	V	-	-
Pobranie oprogramowania sprzętowego	V	-	-
Błąd (awaria termiczna) -- V	-- V
Błąd (blokada wentylatora)	-- V -- Szybkie			miganie
Błąd (awaria lampy)	-- V V --
Błąd (awaria pokrętła kolorów)	-- V	Szybkie	miganie	--

Instalacja przy montażu sufitowym

aby zainstalować projektor przy montażu sufitowym, sprawdź podane poniżej czynności:

1 Wywierć cztery otwory w trwałej, strukturalnej części sufitu i zamocuj podstawę montażową.

φ10 130mm

2 Wybierz kombinację długości dopasowaną do rzeczywistego otoczenia. (CM-01S nie obejmuje Typu 2 i Typu 3.)

Typ 1 ⑨ ③ ⑭ ⑭ Typ 2 ⑨ ⑬ ⑪ ③ ⑭ ⑭ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬

3 Typ 1: Do rozmiaru standardowego użyj trzech śrub montażowych, aby zamontować projektor na uchwycie do montażu na suficie.

Typ 2 i Typ 3: Ewentualnie, w przypadku większego rozmiaru użyj wysuwanych przedłużeń, aby uzyskać większą liczbę punktów podparcia.

Uwaga: Zaleca się zachowanie rozsądnej odległości pomiędzy wspornikiem a projektorem, umożliwiającej odpowiednie odprowadzanie ciepła.

4 Podłącz złącze głównej obudowy do uchwytu projektora (ilustracja 1), a następnie wkręć cztery śruby (ilustracja 2).

5 Odpowiednio dostosuj kąt i ustawienie urządzenia.

Śruba typu B		Typ podkładki
Średnica (mm)	Długość (mm)	Duża	Mała
4	2	5	V

107.54 69.50 38.04 148.15 58.85 16.85 42 165 207

299.5 92.7 91.6 105.1 44.58 acer

Unit: mm

Specyfikacje

Wymienione poniżej specyfikacji mogą zostać zmienione bez powiadomienia. W celu uzyskania ostatecznych specyfikacji należy poszukać opublikowanych handlowych specyfikacji Acer.

System projekcji	DLP ^TM
Zgodność z komputerem	Wiecej informacji znajduje się w części "Tryby zgodności".
Zgodność wideo	NTSC (3,58/4,43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Wyświetlane kolory	1,07 miliardów kolorów
Zoom cyfrowy	0,8 – 2 X
Cieżar	Około 2,4 kg (5,29 funta)
Wymiary (S x G x W)	299,5 x 220 x 91,6 mm (11,8" x 8,7" x 3,6")299,5 x 220 x 105,1 mm (11,8" x 8,7" x 4,1") (z pokrętlami regulacji nachylenia)
Zasilanie	Uniwersalne wejście prądu zmiennego 100 - 240 V, częstotliwość wejścia 50/60 Hz
Temperatura pracy	0°C do 40°C / 32°F do 104°F
Standardowa zawartość opakowania	Przewód prądu zmiennego x 1Pilot zdalnego sterowania x 1Bateria x 2 (do pilota zdalnego sterowania)Instrukcja szybkiego uruchomienia x 1
Akcesoria (opcjonalne)	Podręcznik użytkownika (CD-ROM) x 1Kabel VGA x 1Kabel HDMI x 1Karta zabezpieczenia x 1Torba do przenoszenia x 1Zestaw odbiornika radiozłącza WirelessHD (MWIHD1) x 1Projektor multimedialny firmy Acer (CD-ROM) x 1Instrukcja szybkiego uruchomienia projektora multimedialnego firmy Acer x 1

X1123HP/D800D+/Q55S/ES550/EV-S80HP/BS-020P/DX120P/KS330P

Rozdzielczość	Oryginalna: SVGA (800 x 600)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obsługuje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3 (natywny), 16:9
Obiektyw projekcji	F = 2,56–2,68, f = 22,0 mm–24,1 mm,1:1,1 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"–300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 2,38 m – 7,15 m (7,8' – 23,5')T: 2,62 m – 7,87 m (8,6' – 25,8')
Współczynnik projekcji	1,96 – 2,15 (78" ± 3% przy 3,1 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 3 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

X1223HP/D810D+/Q55X/EX550/EV-X80HP/BS-120P/DX220P/KX330P

Rozdzielczość	Oryginalna: XGA (1024 x 768)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obstuguje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3 (natywny), 16:9
Obiektyw projekcji	F = 2,56–2,68, f = 22,0 mm–24,1 mm,1:1,1 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"-300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 2,38 m – 7,15 m (7,8' – 23,5')T: 2,62 m – 7,87 m (8,6' – 25,8')
Współczynnik projekcji	1,96 – 2,15 (78" ± 3% przy 3,1 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 3 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

X1323WHP/D820D+/Q55W/EW550/EV-W80HP/BS-320P/DX420P/KW330P

Rozdzielczość	Oryginalna: WXGA (1280 x 800)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obsługuje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3, 16:9, Pełny, L.Box
Obiektyw projekcji	F = 2,56–2,68, f = 22,0 mm–24,1 mm,1:1,1 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"–300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 2 m – 6 m (6,6' – 19,7')T: 2,2 m – 6,6 m (7,2' – 21,7')
Współczynnik projekcji	1,55 – 1,7 (87" ± 3% przy 2,9 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 3 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

P1155/M307/PE-S46/PR121/MF-020

Rozdzielczość	Oryginalna: SVGA (800 x 600)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obsługuje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3 (natywny), 16:9
Obiektyw projekcji	F = 2,56–2,68, f = 22,0 mm–24,1 mm,1:1,1 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"–300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 2,38 m – 7,15 m (7,8' – 23,5')T: 2,62 m – 7,87 m (8,6' – 25,8')
Współczynnik projekcji	1,96 – 2,15 (78" ± 3% przy 3,1 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 3 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

P1255/M317/PE-X46/PR221/MF-120

Rozdzielczość	Oryginalna: XGA (1024 x 768)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obsługuje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3 (natywny), 16:9
Obiektyw projekcji	F = 2,59–2,87, f = 16,88 mm–21,88 mm,1:1,3 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"–300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 1,85 m – 5,54 m (6,1' – 18,2')T: 2,40 m – 7,20 m (7,9' – 23,6')
Współczynnik projekcji	1,51 – 1,97 (78" + 3% przy 2,4 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 10 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

P1355W/M327/PE-W46/PR321/MF-220

Rozdzielczość	Oryginalna: WXGA (1280 x 800)Maksymalna: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (obsługuje tylko zmniejszoną liczbę impulsów wygaszania)
Współ. proporcji	Automat., 4:3, 16:9, Pełny, L.Box
Obiektyw projekcji	F = 2,59–2,87, f = 16,88 mm–21,88 mm,1:1,3 Zoom ręczny i ręczna ostrość
Rozmiar ekranu projekcji (przekątna)	60"–300" (152–762 cm)
Odległość projekcji z zachowaniem ostrości	Szer: 1,57 m – 4,71 m (5,2' – 15,5')T: 2,04 m – 6,12 m (6,7' – 20,1')
Współczynnik projekcji	1,21 – 1,57 (87" ± 3% przy 2,26 m)
Szybkość skanowania poziomego	15–100 kHz
Pionowa częstotliwość odświeżania skanowania	24–120 Hz
Korekcja trapezowa	+/-40 stopni (Pionowa), ręczne i automatyczne
Dźwięk	Głośnik 10 W x 1
Zużycie energii	Tryb standardowy: 260 W przy napięciu 100 VACTryb ECO: 205 W przy napięciu 100 VACTryb czuwania: < 0,5 W

Zlacza I/O

Gniazdo zasilania

DC 5V OUT X XXVV

VGA IN 1 XXX VVV

VGA IN 2 XXX VVV

VGA IN 1 XXX VVV

VGA OUT V V V V V

RS232 V V V V V

AUDIO IN V V V V V

AUDIO OUT V V V V V

HDMI

HDMI 1 XXX V V V

HDMI 2 / MHL

VIDEO

USB Ctrl

X1323WHP/ D820D+/Q55W/ EV550/EV- D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/ D820D+Q55W/

X13230P

DX420P/KW330P

DX420P/KW330P

DX80HP/BS-320P/ EW550/EV-

DX80HP/BS-320P/ EW550/EV-

DX80HP/BS-320P/ EW550/EV-

DX80HP/BS-320P/ EW550/EV-

DX80HP/BS-320P/ EW550/EV-

DX80HP/BS-320P/ EW80HP/

DX80HP/BS-320P/ EW80HP/

DX80HP/BS-320P/ EW80HP/

DX80HP/BS-320P/ EW80HP/

DX80HP/BS-320P/ EW80HP/

DX80HP/BS-320P/ EW80HP/

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES550/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80 HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

DX80HR/ES560/EV-

* Konstrukcja i specyfikacje mogą zostać zmienione bez powiadomienia.

V

Tryby zgodności

1 Analogowy VGA – sygnał komputeral

Tryb Rozdzielczość		Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]
VGA 640 x 480		60 31,47
		72 37,86
		75 37,50
		85 43,27
		120 61,91
SVGA 800 x 600		56 35,20
		60 37,88
		72 48,08
		75 46,88
		85 53,67
		120 77,43
XGA 1024 x 768		60 48,36
		70 56,48
		75 60,02
		85 68,68
		120 98,96
SXGA	1152 x 864	70 63,85
		75 67,50
		85 77,10
	1280 x 1024	60 63,98
		72 76,97
		75 79,98
		85 91,15
QuadVGA	1280 x 960 60 60,00
	1280 x 960 75 75,00
SXGA+ 1400 x 1050 60 65,32
UXGA 1600 x 1200 60 75,00
PowerBook G4	640 x 480 60 31,50
	640 x 480 66,6 (67) 35,00
	800 x 600 60 37,88
	1024 x 768 60 48,36
	1024 x 768 75 60,241
	1152 x 870 75 68,681
WXGA	1280 x 768 60 47,78
	1280 x 768 75 60,29
	1280 x 768 85 68,63
	1280 x 720 60 45,00
	1280 x 800 60 49,70
	1280 x 800 - RB 120 101,6
	1440 x 900 60 55,94
WSXGA+	1680 x 1050 60 65,29
acer_16:9	1366 x 768 60 47,71
HD 1080	1920 x 1080-RB 60 66,60
	1920 x 1080-EIA 60 67,50
acer_timing	1024 x 600 60 37,50
WUXGA	1920 x 1200-RB 59,95 74,04

2 HDMI – sygnał komputeral

Tryb Rozdzielczość		Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]
VGA_60	37,861640 x 48043,269	59,94 31,469
VGA_72 72,809
VGA_75 75 37,5
VGA_85 85,008
VGA_120		119,518 61,91
SVGA_56	800 x 600	56,25 35,156
SVGA_60		60,317 37,879
SVGA_72		72,188 48,077
SVGA_75		75	46,875
SVGA_85		85,061 53,674
SVGA_120		119,854	77,425
XGA_60	56,4761024 x 76860,023	60,004 48,363
XGA_70 70,069
XGA_75 75,029
XGA_120		119,804	98,958
SXGA_75	1152 x 864	75 67,5
SXGA_85		84,99 77,094
SXGA_60	1280 x 1024	60,02 63,981
SXGA_72		72	76,97
SXGA_75		75,025 79,976
SXGA_85		85,024 91,146
QuadVGA_75	1280 x 960 75	75
SXGA+_60 1400 x 1050 59,978 65,317
UXGA_60 1600 x 1200 60		75
Mac G4 640 x 480@60Hz 59,94 31,469
MAC13 640 x 480@67Hz 66,667 35
Mac G4 800 x 600@60Hz 60,317 37,879
Mac G4 1024 x 768@60Hz 60,004 48,363
MAC19 1024 x 768@75Hz 75,02 60,241
MAC21 1152 x 870@75Hz 75,061 68,681
WXGA_60		59,87 47,776
WXGA_75 74,893 60,289280 x 768
WXGA_85 84,837 68,633
WXGA_60 1280 x 720 60 45
WXGA_60 1280 x 800 59,81 49,702
WXGA_120-RB	1280 x 800	119,909	101,563
WXGA+_60	1440 x 900	59,887 55,935
1680 x 1050_60	1680 x 1050	59,954 65,29
acer_16:9	1366 x 768 59,79 47,712
1920 x 1080_RB	1920 x1080	60 66,587
1920 x 1080_EIA	1920 x1080 60	67,5
acer_timing 1024 x 600 60		37,5
1920 x 1200-RB	1920 x 1200	59,95 74,038

3 HDMI – sygnał wideo

Tryb	Rozdzielczość	Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]
480i	720 x 480(1440 x 480)	60	15,73
480p	720 x 480 60	31,47
576i	720 x 576(1440 x 576)	50	15,63
576p	720 x 576 50	31,25
720p	1280 x 720	60	45,00
720p	1280 x 720	50	37,50
1080i 1920	x 1080	60	33,75
1080i 1920	x 1080	50	28,13
1080p 1920	x 1080	60	67,50
1080p 1920	x 1080	50	56,26
1080p 1920	x 1080	24	27,00
1080p 1920	x 1080	23,98	26,97
1080p 1920	x 1080	30	33,75

4 M H L - s y g n a t wideo

Tryb Rozdzielczość		Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]
480i	720 x 480(1440 x 480)	60 15,73
480p 720 x	480 60 31,47
576i	720 x 576(1440 x 576)	50 15,63
576p 720 x	576 50 31,25
720p 1280	x 720 60 45,00
720p 1280	x 720 50 37,50
1080i 1920	x 1080 60 33,75
1080i 1920	x 1080 50 28,13
1080p 1920	x 1080 24 27,00
1080p 1920	x 1080 23,98 26,97
1080p 1920	x 1080 30 33,75
1080p 1920	x 1080 50 56,26
1080p 1920	x 1080 60 67,5

5 Sygnał YPbPr

Tryb Rozdzielczość		Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]
480i	720 x 480	59,94 15,73
480p	720 x 480	59,94 31,47
576i	720 x 576	50,00 15,63
576p	720 x 576	50,00 31,25
720p	1280 x 720	60,00 45,00
720p	1280 x 720	50,00 37,50
1080i	1920 x 1080	60,00 33,75
1080i	1920 x 1080	50,00 28,13
1080p	1920 x 1080	60,00 67,5
1080p	1920 x 1080	50,00 56,26
1080p	1920 x 1080	24,00 27,00
1080p	1920 x 1080	23,98 26,97

6 Video, sygnał S-Video

Tryb	Częstotliwość pionowa [Hz]	Częstotliwość pozioma [KHz]	fsc (MHz)
NTSC 15,73 60			3,58
PAL 15,63 50			4,43
SECAM 15,63 50			4,25 lub 4,41
PAL-M 15,73 60			3,58
PAL-N 15,63 50			3,58
PAL-60 15,73 60			4,43
NTSC4,43 15,73 60			4,43

Przepisy i uwagi dotyczące bezpieczeństwa

Uwaga FCC

To urządzenie zostało poddane testom, które stwierdziły, że spełnia ono ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 Zasad FCC. Ograniczenia te określono w celu zapewnienia stosownego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie to generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i w przypadku instalacji oraz stosowania niezgodnie z zaleceniami może powodować uciążliwe zakłócenia komunikacji radiowej.

Nie ma jednak żadnych gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli urządzenie to powoduje zakłócenia odbioru radia lub telewizji, co można określić poprzez wyłączenie i włączenie urządzenia użytkownik powinien wyeliminować zakłócenia jednym z następujących sposobów:

• Zmiana kierunku lub położenia anteny odbiorczej.
• Z w i ękspzemieniejsztę urządzeniem i odbiornikiem.
- Podłączenie urządzenia do gniazda zasilanego z innego obwodu niż odbiornik.
- Kontakt ze sprzedawcą lub doświadczonym technikiem radiowym/telewizyjnym w celu uzyskania pomocy.

Uwaga: Ekranowane kable

Wszystkie połączenia z innymi urządzeniami muszą być wykonane z użyciem kabli ekranowanych w celu zapewnienia zgodności z przepisami FCC.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itd.) z certyfikatem zgodności z ograniczeniami klasy B. Działanie urządzeń bez certyfikatu będzie prawdopodobnie powodować zakłócenia odbioru radia i telewizji.

Ostrzeżenie

Zmiany lub modyfikacje wykonane bez wyrażnego zezwolenia producenta, mogą pozbawić użytkownika prawa do używania tego urządzenia, przez Federal Communications Commission (Federalna Komisję ds. Komunikacji).

Warunki działania

Urządzenie to jest zgodne z częścią 15 zasad FCC. Jego działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie to musi akceptować odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować niewłaściwe działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B jest zgodne z kanadyjską normą ICES-003.

Zgodność z rosyjskimi/ukraińskimi/białoruskimi wymaganiami certyfikacyjnymi

Uwaga prawna dotycząca urządzenia radiowego

Uwaga: Zamieszczona poniżej informacja prawna jest przeznaczona wyłącznie dla modeli z bezprzewodową siecią LAN i/lub Bluetooth.

Ogólne

Ten produkt jest zgodny ze standardami częstotliwości radiowych i bezpieczeństwa każdego z krajów lub regionów, w których został zatwierdzona do używania bezprzewodowego. W zależności od konfiguracji, ten produkt może lub nie zawierać bezprzewodowe urządzenia radiowe (takie jak bezprzewodowa sieć LAN i/lub moduły Bluetooth).

Kanada – Nie wymagające licencji, niskiej mocy urządzenia komunikacji radiowej (RSS-247)

a Informacje ogólne

Działanie podlega następującym dwóm warunkom:

1. Urządzenie to nie może powodować zakłóceń oraz
2. Urządzenie to musi akceptować wszystkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować nieoczekiwane działanie.

b D z i a łanie w paśmie 2,4 GHz

Aby zabezpieczyć licencjonowaną usługę przed zakłóceniami radiowymi, to urządzenie można używać wewnątrz pomieszczeń, a instalacja na zewnątrz wymaga uzyskania licencji.

Lista krajów

To urządzenie można używać, w sposób zgodny z przepisami i ograniczeniami kraju, w którym jest używane. Dalsze informacje można uzyskać w lokalnym urzędzie kraju, w którym jest używane to urządzenie. Sprawdź najnowszą listę krajów pod adresem http://ec.europa.eu/enterprise/rtte/implem.htm.
