INSTRUKCJA OBSŁUGI SMILE-KN-02/1K MPM

Użytkowanie kuchenki bez reduktora jest zabronione.

Należy stosować reduktor spełniający przepisy krajowe.

NA ZEWNĄTRZ POMIESZCZEŃ ORAZ W TURYSTYCE

COCINAS DE GAS SÓLO PARA USO EXTERIOR Y EN TURISMO

PL INSTRUKCJA OBSŁUGI....3

ES INSTRUCCIONES DE FUNCIONAMIENTO 9

Szanowni Państwo!

Przed pierwszym użyciem urządzenia należy zapoznać się z instrukcją obsługi. Instrukcję należy zachować podczas całego okresu eksploatacji urządzenia.

1. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA URZĄDZENIA

• Przed rozpoczęciem użytkowania należy przeczytać instrukcje obsługi.
• Podłączenie kuchni do instalacji gazowej oraz jej regulację powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub technik autoryzowanego serwisu.
• Przed zainstalowaniem, upewnić się czy miejscowe warunki dystrybucji (rodzaj i ciśnienie gazu) oraz nastawienie urządzenia są odpowiednie.
• Warunki nastawiania tego urządzenia podane są na tabliczce znamionowej.
• W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli z gazem należy zarzucić na butlę mokry koc, w celu ostudzenia butli.
• Zabrania się używania uszkodzonej butli.
• Nie stawiać pustych naczyń na włączonym palniku.
• Nie należy pozostawiać włączonego urządzenia bez nadzoru.
• Producent nie ponosi odpowiedzialności za obrażenia lub uszkodzenia ciała spowodowane przez niewłaściwe zainstalowanie urządzenia lub jego nieprawidłowe użytkowanie.
• W przypadku awarii urządzenia, zwłaszcza przy ulatnianiu się gazu należy niezwłocznie odciąć go od dopływu gazu i niezwłocznie skontaktować się z wykwalifikowanym serwisem.
• Nie zezwala się na wykonywanie we własnym zakresie jakichkolwiek zmian i modernizacji pod rygorem utraty uprawnień gwarancyjnych.

UŻYTKOWNIKOWI NIE WOLNO.

• Dokonywać przeróbek na inny rodzaj gazu, dokonywać zmian w instalacji gazowej kuchni.
• Samodzielnie dokonywać napraw poza zakresem wymienionym w instrukcji obsługi.
• Użytkować kuchnię w warunkach utrudniających obsługę.

- Materiały z których wykonane jest opakowanie nadają się do powtórnego użycia.

- Podczas użytkowania kuchnia staje się gorąca. Zaleca się zachować ostrożność podczas kontaktu z elementami urządzenia.

- Do zestawiania potraw z palników gazowych należy używać rękawic ochronnych.

- Przegrzane tłuszcze i oleje mogą się zapalić. Dlatego potrawy przyrządzane na nich powinny być pod nadzorem innych osób.

- Przed rozpoczęciem użytkowania palników należy zwrócić uwagę czy poszczególne elementy są poprawnie ułożone.

• Przedmioty łatwopalne należy trzymać z dala od palników.
• Urządzenie należy używać z dala od dzieci.

W PRZYPADKU ULATNIANIA SIĘ GAZU NALEŻY.

• zakręcić zawór na butli z gazem
• zgasić wszystkie palniki i inne źródła ognia
• nie włączać urządzeń elektrycznych (również oświetlenia).

• awarie zgłosić w autoryzowanym punkcie serwisowym lub wezwać instalatora.

• Kuchenka gazowa jest przeznaczona do zasilania gazem z butli Propan-Butan.

• Na kuchence znajduje się nalepka z typem gazu przeznaczonego do zasilania kuchenki.
• Kontrole szczelności instalacji gazowej przeprowadza się przy użyciu wody z mydłem.

UWAGA: NIEDOPUSZCZALNE JEST SPRAWDZANIE SZCZELNOŚCI ZA POMOCĄ OTWARTEGO PŁOMIENIA (NP: ZAPAŁKĄ LUB ŚWIECĄ). GROZI TO WYBUCHEM!

• Zabrania się używania urządzenia z nieszczelnym układem doprowadzenia gazu.
• Przewód gazowy musi znajdować się w bezpiecznej odległości od obszaru działania kuchenki, w którym temperatura jest wysoka, ponieważ może to spowodować uszkodzenie urządzenia. Wobec tego w przypadku uszkodzenia przewodu gazowego, należy wezwać zespół obsługi technicznej w celu dokonania natychmiastowej naprawy.

• Okresowo należy sprawdzać stan przewodu łączącego butle z kuchenką oraz szczelność zaworu redukcyjnego i butli.

• DANE TECHNICZNE URZĄDZENIA

Dane Techniczne		Kuchenka z dwoma palnikami SMILE-KN-02/IKB SMILE-KN-02/IK	Kuchenka z trzema palnikami SMILE-KN-03/IKB SMILE-KN-03/IK
Szerokość 590mm 590mm
Głębokość 355mm 355mm
Wysokość 90mm 90mm
Cieżar netto 4,6kg 4,8kg
	Średnica dysz dla G 30 (mm)	Wartości mocy palnika gazowego
Palnik pomocniczy	∅ 0,50 1,00 kW
Palnik normalny	∅ 0,60	1,60 kW	1,60 kW
Palnik duży	∅ 0,70	2,30 kW	2,30 kW
Ciśnienie gazu	LPG dla G30-37 mbar NG
Bezpieczeństwo	Mechanizm blokady na kurkach

UWAGA:

WSZYSTKIE DANE TECHNICZNE OKREŚLONO W WARUNKACH LABORATORYJNYCH, W ZWIĄZKU Z CZYM NIEKTÓRE DANE TECHNICZNE MOGA ULEC ZMIANIE.

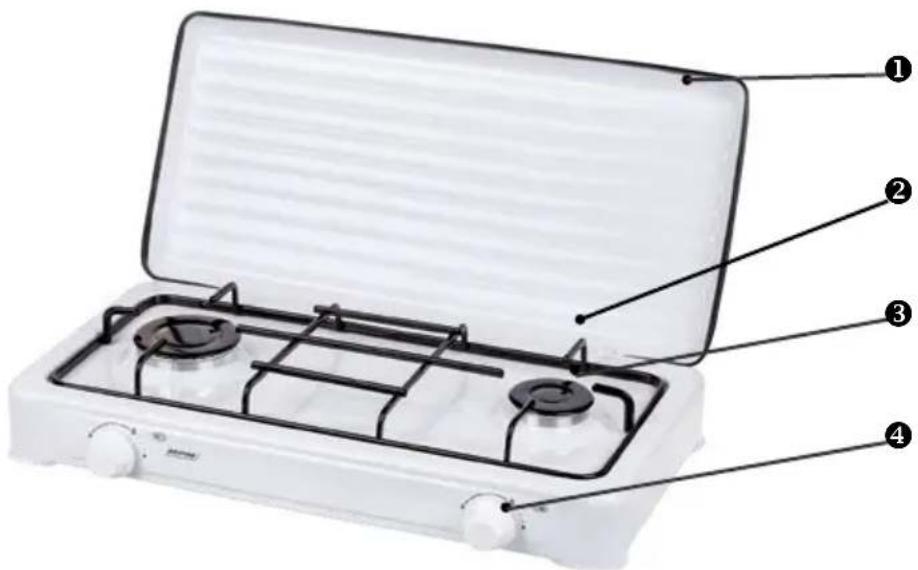

① Pokrywa
② Ruszt
③ Nasadka palnika
4 Pokrętła

PODŁĄCZENIE PRZEWODU GAZOWEGO:

Podgrzać przewód doprowadzenia gazu przez zanurzenie go na 1 minutę w ciepłej wodzie. Po upływie tego czasu możliwe będzie jego podłączenie do kuchenki gazowej w sposób zapewniający odpowiednie zamocowanie przewodu. Druga strona przewodu gazowego musi zostać podłączona do reduktora gazu.

KONTROLA PRZECIEKÓW GAZU:

Wszystkie pokrętła muszą znajdować się w pozycji wyłączonej (OFF) a zawór butli (LPG) musi być otwarty. Należy użyć mydła z niewielką ilością ciepłej wody w celu przeprowadzenia kontroli przecieków gazu. W przypadku wystąpienia przecieku gazu, pojawią się bańki piany mydlanej. Należy wtedy ponownie sprawdzić podłączenie gazu i wezwać wyspecjalizowany serwis techniczny.

Nie wolno kontrolować w ten sposób

INFORMACJE PRZYDATNE PODCZAS EKSPLOATACJI KUCHENKI

Powierzchnia kuchenki jest pokryta materiałem ochronnym, w związku z czym przy pierwszym użyciu kuchenki zaleca się włączenie palników w pozycję maksymalną na około 5 minut.

• Naczynia poddawane obróbce termicznej na kuchence muszą mieć kształt płaski lub muszą być obracane, aby jak najlepiej wykorzystać energię cieplną.
• Należy używać odpowiednich pozycji ustawień palników kuchenki.
• Po zakończeniu korzystania z kuchenki, należy odczekać aż powierzchnia kuchenki i ruszta ostygną, po czym można przystąpić do czyszczenia wilgotną szmatką
• Po zakończeniu czyszczenia kuchenki, gdy powierzchnia wyschnie można ponownie przystąpić do gotowania.
• W przypadku płyt ze stali nierdzewnej pokrytych powłoką, kolor tej powłoki może ulegać kilkakrotnie zmianie. Nie ma to wpływu na eksploatacje urządzenia.

POKRETŁA PALNIKÓW

• Przepływ gazu w poszczególnych palnikach otwiera się i zamyka za pomocą odpowiednich pokręteł.
• Przed włączeniem palnika należy się upewnić czy pokrętło które chcemy uruchomić odpowiada palnikowi który chcemy zapalić. Pokrętła odpowiadające danemu palnikowi są usytuowane naprzeciwko palnika.

4. PRAWIDŁOWY DOBÓR PŁOMIENIA

• Płomień nie powinien wychodzić poza dno naczynia lecz powinien obejmować 2/3 jego powierzchni. Takie użytkowanie pozwala na oszczędniejsze zużycie gazu i przeciwdziała zabrudzeniu naczyń.
• Wielkość płomienia zależy od pozycji pokrętła. Płomienia pełnego należy używać do czasu zagotowania potrawy. Do dalszego gotowania lepiej użyć płomienia oszczędnego.

5. PRAWIDŁOWY DOBÓR NACZYŃ

• Na ruszcie nie stawiać zdeformowanych lub niestabilnych naczyń gdyż mogą się przewrócić i zalać palniki.
• Nie zdejmować rusztu i nie stawiać naczyń bezpośrednio na palnikach.
• Przed zestawieniem naczyń z palników należy zmniejszyć płomień lub w razie potrzeby go zgasić całkowicie.
• Palniki utrzymywać w należytej czystości, ponieważ zanieczyszczenia ujemnie wpływają na ich funkcjonalność.
• Płomień znajdujący się pod garnkiem nie powinien wychodzić poza obręb dna garnka.
• Naczynie do gotowania nie powinno być zbyt wysokie. Najlepiej gdy ich wysokość odpowiada 2/3 średnicy garnka.
• Naczynia powinny być czyste i suche, ponieważ wtedy dobrze przewodzą i zatrzymują ciepło.

2 cm od powierzchni bocznej 4cm od ściany 2 cm od powierzchni bocznej

- Należy zapewnić poprawne wypoziomowanie urządzenia.

• Należy zachować oryginalne opakowanie kuchenki gazowej oraz jego elementy znajdujące się w tym opakowaniu.
• Palnik gazowy, ruszt oraz nasadki palników muszą być stabilnie zamocowane.
• Należy starannie zabezpieczyć powierzchnię kuchenki oraz nie umieszczać ciężkich przedmiotów na kuchence gazowej.

7. CZYSZCZENIE KUCHENKI

1. Przed przystąpieniem do czyszczenia kuchenka musi zostać wyłączona.

2. Mycie i czyszczenie kuchenki jest proste. Nie wolno używać twardych narzędzi do czyszczenia.

3. W celu oczyszczenia palnika oraz nasadki należy użyć miękkiej ściereczki oraz łagodnego detergentu.

4. Do czyszczenia powierzchni kuchenki gazowej należy używać detergentu w formie kremu lub pasty.

5. W celu umycia, nie umieszczaj palnika gazowego oraz nasadki palnika w zmywarce do naczyń.

6. W celu oczyszczenia zanieczyszczonej powierzchni kuchenki gazowej należy używać tylko i wyłącznie materiałów eksploatacyjnych wymienionych w instrukcji obsługi.
7. Części emaliowane rusztu górnego kuchenki gazowej po pewnym okresie użytkowania mogą utracić część powłoki emaliowanej, co nie wpływa na eksploatację kuchenki.

UWAGA! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych.

CE _1312

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy wyrzucać z innymi odpadami pochodzącymi z gospodarstw domowych. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszganin oraz części składowych. Mieszanie elektroodpadów z innymi odpadami lub ich nieprofesjonalny emontaż może prowadzić do uwolnienia substancji szkodliwych dla zdrowia i środowiska. Zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu elektrycznego i elektronicznego. W celu uzyskania szczegółowych informacji na temat miejsca oddawania odpadów elektrycznych i elektronicznych użytkownik powinien skontaktować się z gminnym punktem zbierania zużytego sprzętu lub zakładem przetwarzania zużytego sprzętu.

¡Señoras y señores!

Życzymy zadowolenia z użytkowania naszego wyrobu i zapraszamy do skorzystania z szerokiej oferty handlowej firmy MPM)
