Typ produktu	LCD TV
Marka	Sony
Model	Bravia KDL-46V2000AEP
Przekątna ekranu	46 cali (przekątna)
Rozdzielczość	1920 x 1080 (Full HD)
Częstotliwość odświeżania	60 Hz
Wymiary (szer. x wys. x gł.) z podstawą	Ok. 112.0 x 74.2 x 30.6 cm
Waga z podstawą	Około 29.0 kg
Pobór mocy (typowy)	200 W
Pobór mocy w trybie czuwania	Mniej niż 1 W
Wejścia	2x HDMI, 1x Component, 1x Composite, 1x S-Video, 1x VGA (PC), 2x SCART
Wyjścia audio	10W x 2 głośniki, gniazdo słuchawkowe, cyfrowe wyjście audio
Tuner	Analogowy i DVB-T (naziemna telewizja cyfrowa)
Pilot	Dołączony (RM-YD015)
Języki instrukcji obsługi	Angielski, polski, rosyjski (i inne za pośrednictwem usługi tłumaczenia)
Liczba stron w instrukcji	156
Instrukcje czyszczenia	Przecierać miękką, suchą szmatką. Unikać agresywnych chemikaliów.
Funkcje bezpieczeństwa	Automatyczne wyłączanie, otwory wentylacyjne, kompatybilność z paskiem zabezpieczającym przed przewróceniem
Możliwość naprawy	Części zamienne, takie jak płyta zasilania, płyta główna i panel, dostępne w autoryzowanych centrach serwisowych.

Często zadawane pytania - Bravia KDL-46V2000AEP SONY

Jak podłączyć urządzenia zewnętrzne do mojego Sony Bravia KDL-46V2000AEP?

Urządzenia można podłączyć przez porty HDMI, component, composite, S-Video, SCART lub VGA. W przypadku źródeł HD, użyj wejść HDMI dla najlepszej jakości.

Jaka jest rozdzielczość KDL-46V2000AEP?

Ten telewizor obsługuje natywną rozdzielczość 1920x1080 pikseli, zapewniając jakość obrazu Full HD.

Czy mogę zamontować ten telewizor na ścianie?

Tak, telewizor jest zgodny z VESA. Użyj uchwytu ściennego VESA 400x300 mm (nie dołączony). Upewnij się, że ściana wytrzyma ciężar.

Jak czyścić ekran?

Użyj miękkiej, suchej ściereczki z mikrofibry, aby delikatnie przetrzeć ekran. Unikaj używania płynów lub ściernych środków czyszczących, które mogą uszkodzić powłokę.

Co zrobić, jeśli telewizor nie włącza się?

Sprawdź połączenie przewodu zasilającego, upewnij się, że gniazdko działa. Spróbuj nacisnąć przycisk zasilania na samym telewizorze. Jeśli nadal nie działa, odłącz na 1 minutę i spróbuj ponownie. Jeśli problem się utrzymuje, skontaktuj się z pomocą techniczną.

Czy jest wbudowany tuner cyfrowy?

Tak, zawiera zarówno analogowy, jak i DVB-T cyfrowy tuner naziemny do odbioru sygnału nadawanego z powietrza.

Jak dostosować ustawienia obrazu?

Naciśnij przycisk Menu na pilocie, przejdź do ustawień obrazu. Możesz regulować jasność, kontrast, kolory, ostrość oraz wybierać tryby obrazu, takie jak Żywy, Standardowy, Kino.

Jakie części zamienne są dostępne dla tego modelu?

Typowe części zamienne to płyta zasilacza, płyta główna, pilot i panel. Skontaktuj się z autoryzowanymi centrami serwisowymi Sony w celu uzyskania oryginalnych części.

Ile portów HDMI ma telewizor?

Posiada 2 wejścia HDMI, każde obsługujące sygnał do 1080p.

Jaki jest pobór mocy w trybie czuwania?

W trybie czuwania pobiera mniej niż 1 wat, spełniając standardy oszczędzania energii.

INSTRUKCJA OBSŁUGI Bravia KDL-46V2000AEP SONY

⚠️ Przed rozpoczęciem eksploatacji telewizora należy zapoznać się z treścią rozdziału „Informacje dotyczące bezpieczeństwa” niniejszej instrukcji. Zachować instrukcję do wykorzystania w przyszłości.

KDL-46X2000

BRAVIA

Dziękujemy, że Państwo wybrali produkt firmy Sony.

Przed rozpoczęciem eksploatacji tego telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Uwaga dotycząca funkcji TV cyfrowej

• Wszystkie funkcje dotyczące telewizji cyfrowej (posiadające logo) da dostępne tylko w krajach lub rejonach, w których nadawane są cyfrowe sygnały naziemne DVB-T (MPEG2). Należy poinformować się u sprzedawcy sprzętu, czy na danym terenie odbierany jest sygnał DVB-T.
• Ten odbiornik TV jest wykonany według specyfikacji DVB-T, jednak nie gwarantuje się jego kompatybilności z przyszłymi programami cyfrowej naziemnej telewizji DVB-T.
• Nicktóre funkcje telewizji cyfrowej mogą być niedostępne w niektórych krajach.

Informacje dotyczące znaków towarowych

• Is a registered trademark of the DVB Project
- Wykonano na licencji udzielonej przez BBE Sound, Inc. Licencja posiadana przez BBE Sound, Inc., na podstawie co najmniej jednego z następujących patentów Stanów Zjednoczonych: 5510752, 5736897. BBE i symbol BBE są zastrzeżonymi znakami towarowymi BBE Sound, Inc.
- „Dolby”, „Pro Logic” oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories.
- Wyprodukowano na licencji firmy Dolby Laboratories.
- Technologia TruSurround jest używana jako virtualizator Dolby Virtual Surround.
- TruSurround, SRS i ( ●) symbol są znakami towarowymi SRS Labs, Inc. TruSurround technologia jest objęta licencją SRS Labs, Inc.

- HDMI, log, HDMI, i High- Definition Multimedia Interface są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing, LLC.

Spis treści

Informacje i czynności wstępne 4

Informacje dotyczące bezpieczeństwa....8

Środki ostrożności ....11

Przegład pilota 13

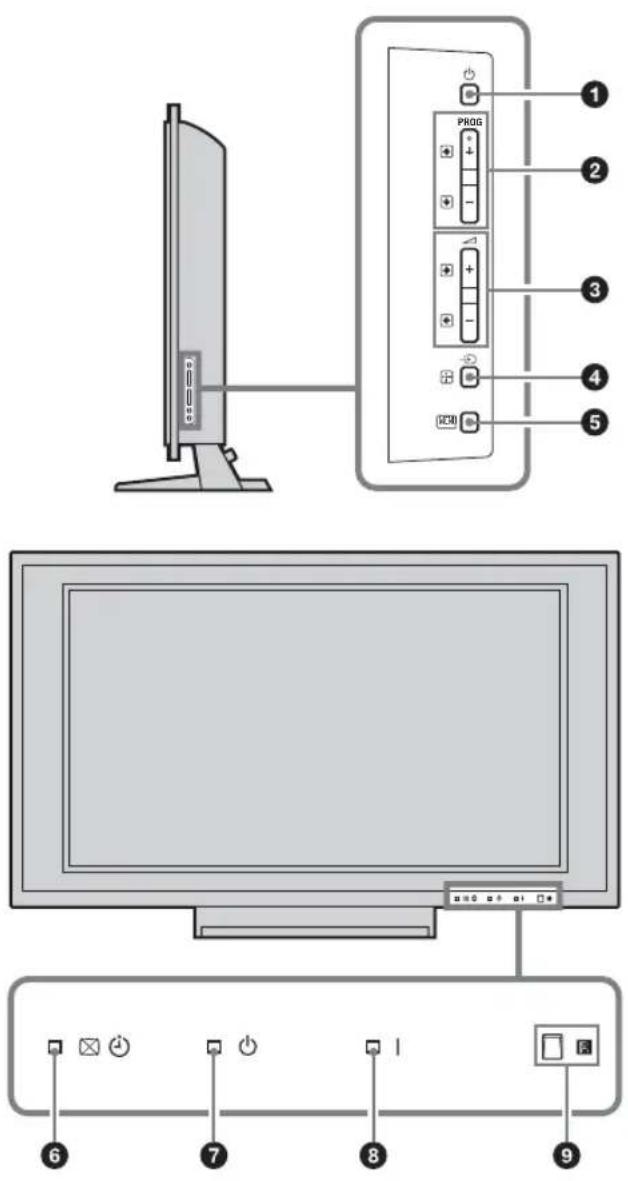

Przegląd przycisków i wskaźników odbiornika TV....15

Odbiór audycji telewizyjnych

Odbiór audycji telewizyjnych ....16

Sprawdzanie Cyfrowego elektronicznego informatora programowego (EPG) DVB......19

Używanie cyfrowej listy Ulubionych DVB......21

Oglądanie obrazów z podłączonych urządzeń ....22

Używanie funkcji MENU

Nawigacja w menu....23

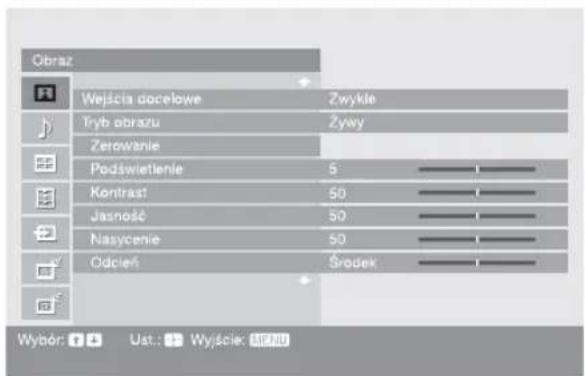

Menu Obrazu 24

Menu Dźwięku....27

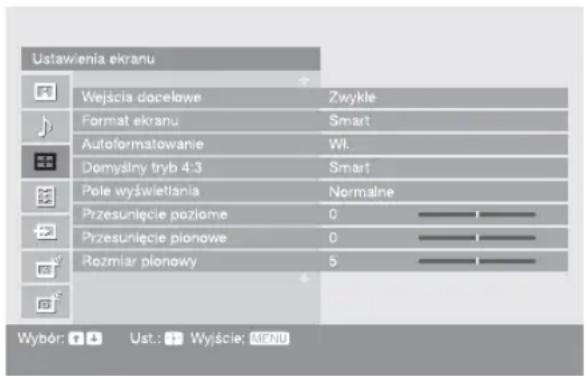

Menu Ustawień ekranu 29

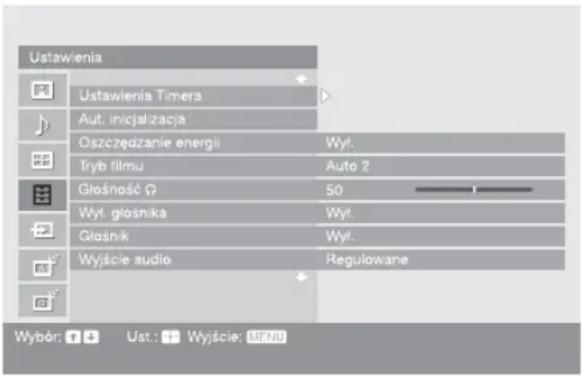

Menu Ustawień 31

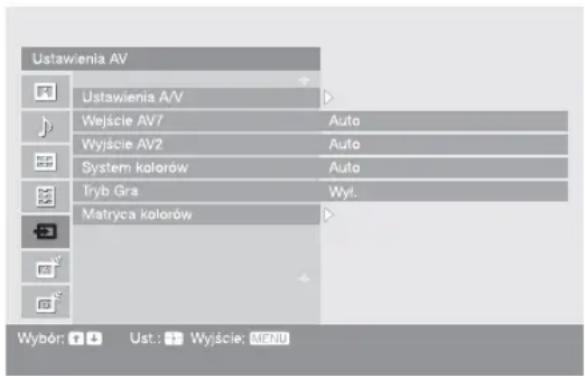

Menu Ustawień AV....33

Menu Ustawień analogowych....35

Menu Ustawień cyfrowych DVB 38

Menu Ustawień PC 41

Korzystanie z dodatkowego sprzętu

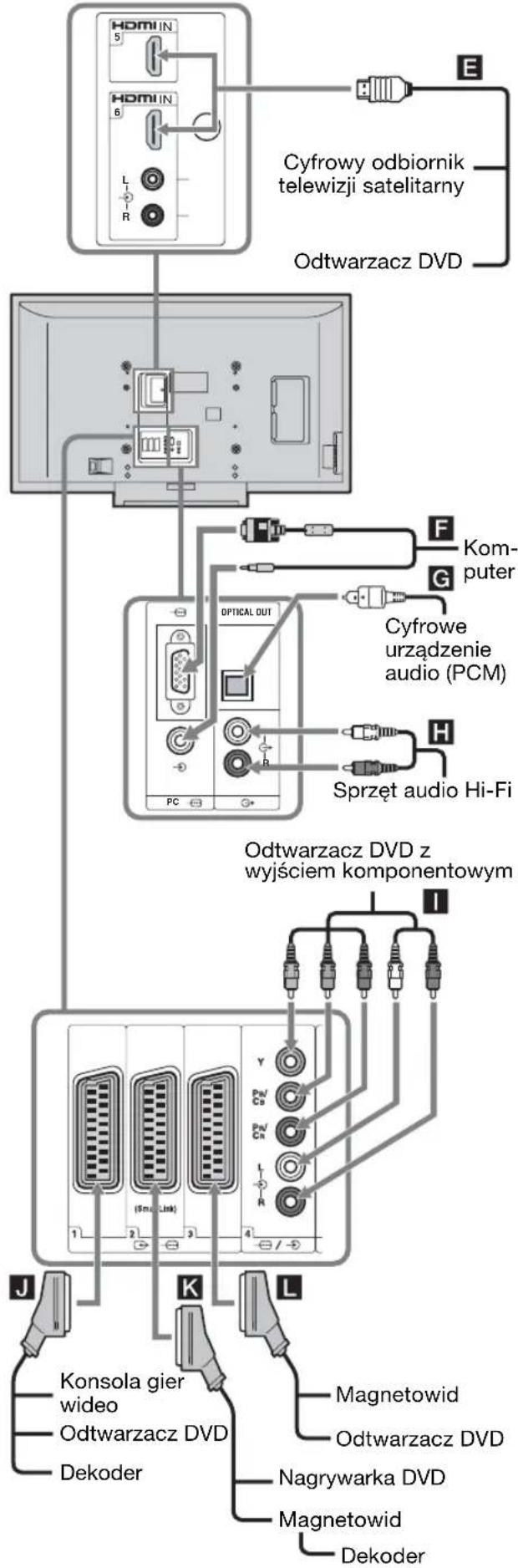

Podłączanie dodatkowego sprzętu....43

Programowanie pilota 45

Informacje dodatkowe

Dane techniczne 47

Rozwiązywanie problemów 49

Indeks....51

DVB : tylko dla kanałów cyfrowych

Informacje i czynności wstępne

1: Sprawdzanie wyposażenia

Pilot RM-ED006 (1)

Baterie AA (typu R6) (2)

Przewód zasilający (typu C-6) (1)

Kabel koncentryczny (1)

Nie zdejmować tych rdzeniów ferrytowych.

Kabel PC (1)

Nie zdejmować tych rdzeniów ferrytowych.

Uchwyt na kable (1)

Pas podtrzymujący (1) i wkręty (2)

Wkładanie baterii do pilota

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Zużyte baterie należy utylizować w sposób nicszkodliwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy klaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

2: Podłączanie anteny/magnetowidu

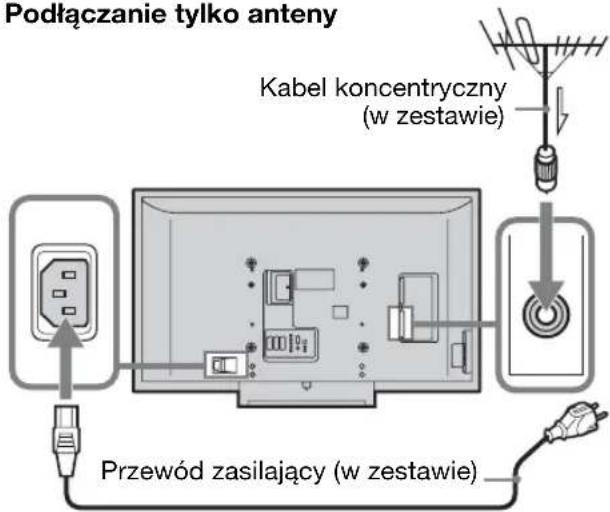

Podłączanie tylko anteny

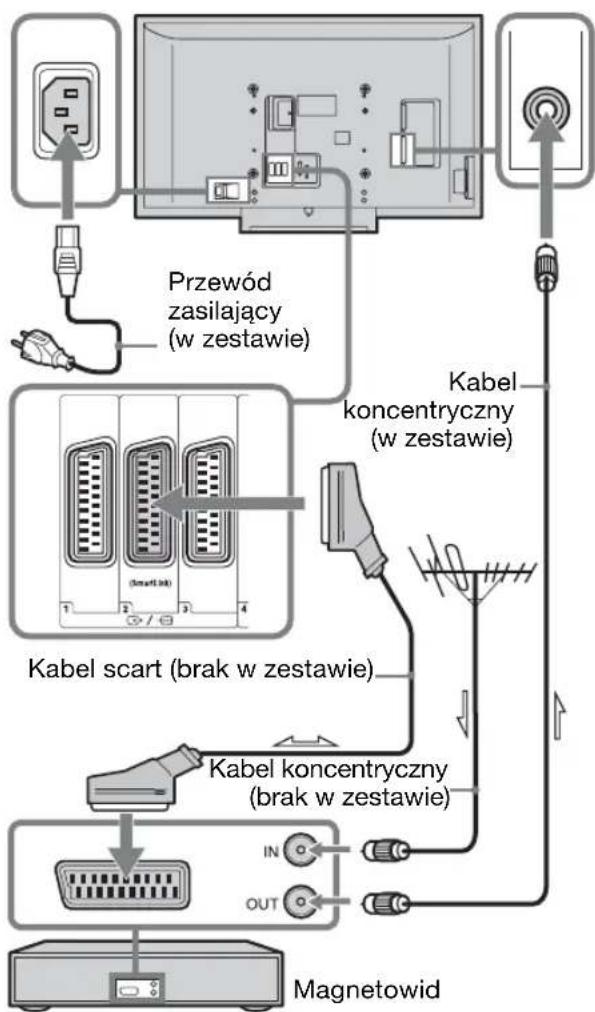

Podłączanie anteny i magnetowidu


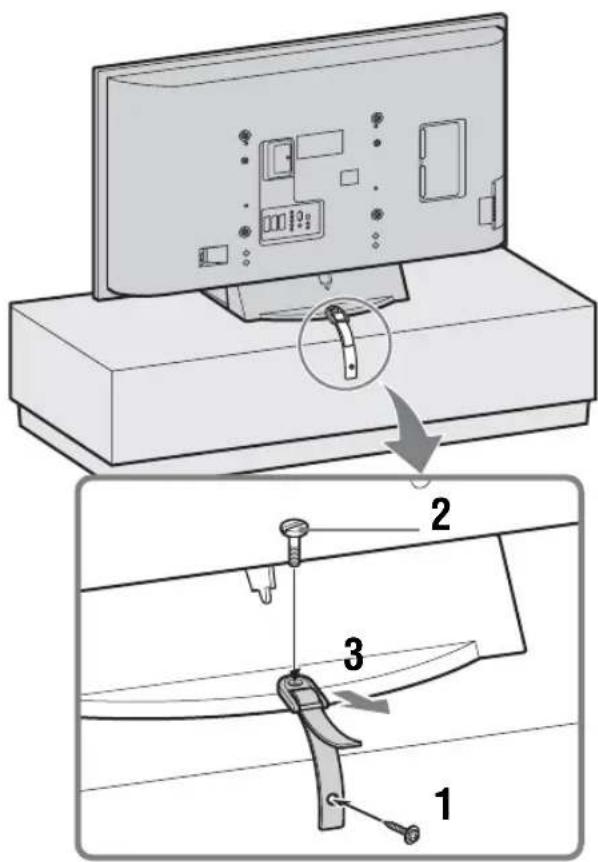

3: Zabezpieczenie odbiornika TV przed przewróceniem

4: Zebranie kabli w wiązkę

5: Wybieranie języka i kraju/regionu

1 Podłączyć odbiornik TV do gniazdka sieciowego (220–240 V prądu zmiennego, 50 Hz).
2 Nacisnąć ⏻ na odbiorniku TV (po prawej stronie).

Przy pierwszym włączeniu odbiornika TV na ekranie pojawia się menu wyboru języka.

Gdy odbiornik TV jest w trybie oczekiwania (wskaźnik ⏻ (oczekiwanie) na odbiorniku TV (na przodzie) jest czerwony), nacisnąć TV I/ ⏻ na pilocie, aby włączyć TV.

3 Nacisnąć ♠/♂/↔/→ aby wybrać język wyświetlany na ekranach menu, po czym nacisnąć ⊕.

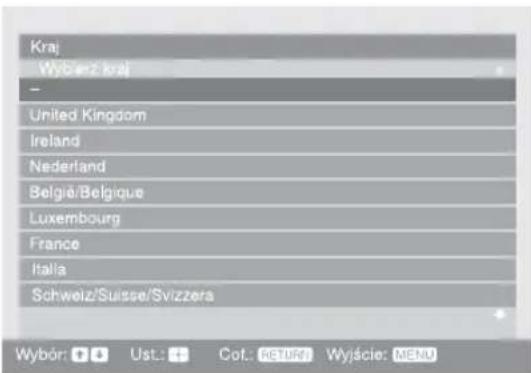

4 Nacisnąć ♗/⇨ aby wybrać kraj/region w którym odbiornik TV będzie używany, po czym nacisnąć ⚙

Jeśli kraju/regionu, w którym odbiornik będzie używany nie ma na liście, zamiast nazwy kraju/regionu należy wybrać „-”. Na ekranie ukaże się komunikat potwierdzający, że odbiornik TV zaczyna autoprogramowanie, należy wtedy przejść do „6: Autoprogramowanie odbiornika TV”.

6: Autoprogramowanie odbiornika TV

Odbiornik TV wyszuka i zapisze w pamięci wszystkie dostępne kanały TV.

1 Przed rozpoczęciem autoprogramowania odbiornika TV należy włożyć nagraną taśmę do magnetowidu podłączonego do odbiornika TV (strona 5) i zacząć odtwarzanie.

Kanał wideo zostanie zlokalizowany i zapisany w pamięci odbiornika TV podczas autoprogramowania. Jeżeli do odbiornika TV nie jest podłączony magnetowid, pominąć ten krok.

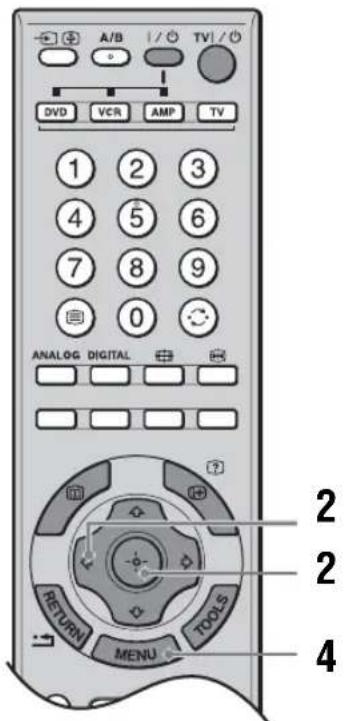

2 Nacisnąć ⇔ aby wybrać „OK”, po czym nacisnąć ⊕.

Odbiornik TV zaczyna wyszukiwanie wszystkich dostępnych kanałów cyfrowych, a następnie wszystkich dostępnych kanałów analogowych. Procedura ta zajmuje nieco czasu, należy więc czekać cierpliwie i nie naciskać żadnych przycisków ani na odbiorniku TV, ani na pilocie.

Gdy wyświetli się komunikat żądający, aby sprawdzić podłączenia anteny

Nie zostały znalezione żadne kanały cyfrowe, ani analogowe. Sprawdzić wszystkie podłączenia anteny i nacisnąć ⇔, aby wybrać „Tak”, po czym nacisnąć ④aby ponownie zacząć autoprogramowanie.

3 Gdy na ekranie pojawi się menu sortowania programów, wykonać kroki opisane w „Sortowanie programów” (strona 35). Jeżeli nie trzeba zmieniać kolejności, w której kanały analogowe są zapisane w pamięci odbiornika TV, przejść do kroku 4.
4 Nacisnąć MENU aby wyjść z tego menu. Odbiornik TV jest teraz dostrojony do wszystkich dostępnych kanałów.

Uwaga

Gdy nie można odbierać kanału nadawanego cyfrowo, lub gdy w kroku 4 (strona 6) w „5: Wybieranie języka i kraju/regionu” wybrany został region, w którym nie są nadawane cyfrowe programy, po wykonaniu kroku 3 należy nastawić czas.

Informacje dotyczące bezpieczeństwa

Przewód zasilający

- Aby zapobiec uszkodzeniu przewodu zasilającego, należy przestrzegać poniższych zasad. Jeżeli przewód zasilający zostanie uszkodzony, może stać się przyczyną pożaru lub porażenia prądem.

– Przenosząc odbiornik TV, należy odłączyć przewód zasilający.
– Odlączając przewód zasilający, należy go najpierw odłączyć od gniazdl
– W celu wyjęcia przewodu zasilającego z gniazda sieciowego należy chwytać przewód za wtyczkę. Nie ciągnąć za sam przewód.
– Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może nastąpić uszkodzenie izolacji lub urwanie żył przewodu i zwarcie.
– Nie należy przerabiać przewodu zasilającego.
– Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
– Należy trzymać przewód zasilający z dala od źródeł ciepła.

• Jeżeli przewód zasilający zostanie uszkodzony, należy przestać go używać i zwrócić się o wymianę do punktu sprzedaży lub serwisu Sony.
• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwick innych urządzeń.
• Należy używać wyłącznie oryginalnych przewodów firmy Sony, a nie innych marek.

Gniazdko sieciowe

• Odbiornik TV posiadający przewód zasilający trzy-żyłowy, z uziemiającą wtyczką powinien być podłączony do gniazda sieciowego z ochronnym uziemieniem.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę. Wtyczka powinna być całkowicie włóżona do gniazda sieciowego. Niedopasowanie wtyczki do gniazda może być przyczyną iskrzenia i wywołać pożar. W celu wymiany gniazda zasilającego należy skontaktować się z elektrykiem.

Czyszczenie wtyczki sieciowej

Należy co pewien czas wyjąć wtyczkę z gniazdka i ją wyczyścić. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Przeciążenie

Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220-240 V AC. Nie należy podłącać zbyt wielu urządzeń do tego samego gniazda zasilania, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym.

Gdy odbiornik TV nie jest używany

Jeżeli odbiornik TV nie będzie używany przez kilka dni, powinien zostać odlączony od sieci ze względu na ochronę zasobów naturalnych jak i bezpieczeństwo. Niektóre odbiorniki mogą być jednak wyposażone w funkcje wymagające pozostawienie ich w trybie gotowości. Instrukcje w niniejszym podręczniku nie zawierają informacji na ten temat.

Przenoszenie

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzebne są co najmniej dwie osoby.
• Odbiornik należy przenosić w sposób pokazany na ilustracji po prawej stronie. Niezachowanie tych zasad może spowodować upadek odbiornika i jego uszkodzenie lub poważne obraże
• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje. Odbiornik może upaść i ulec uszkodzeniu lub może spowodować poważne obrażenia.
• Jeśli odbiornik został upuszczony lub ulcgl uszkodzeniu, należy niezwłocznie zlecić jego sprawdzenie wykwalifikowanym pracownikom serwisu.
• Jeśli odbiornik jest przenoszony do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Przenoszenie

Unosząc odbiornik TV lub przesuwając jego panel należy mocno go uchwycić jak na ilustracji po prawej stronie.

• Telewizor powinien zostać zainstalowany w pobliżu łatwo dostępnego gniazda sieciowego.
• Odbiornik należy ustawić na stabilnej, poziomej powierzchni. Na odbiorniku TV nie należy wieszać żadnych przedmiotów. Może to spowodować, że odbiornik TV spadnie ze stojaka,

czego rezultatem będą straty materialne lub poważne obrażenia ciała.

- Nie należy ustawiać odbiornika TV w miejscach narażonych na działanie wysokiej temperatury, na przykład bezpośrednio na słońcu, w pobliżu grzejnika lub nadmuchu ciepłego powietrza. Wystawienie odbiornika na działanie wysokiej temperatury może doprowadzić do jego przegrzania, deformacji obudowy lub niesprawności.

- Nie należy instalować odbiornika TV w miejscu, w którym jest bezpośredni nawiew z systemu klimatyzacji. Umieszczenie odbiornika TV w takim miejscu może być przyczyną kondensacji wilgoci wewnątrz i w rezultacie usterki.

- Nigdy nie należy umieszczać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych.

- Nie należy używać odbiornika w miejscach, w których do wnętrza mogą dostawać się owady.

- Urządzenia nie należy instalować w miejscach, w których może być narażone na działanie wibracji mechanicznych.

- Nie należy instalować odbiornika TV w miejscu, w którym będzie wystawać, na przykład na kolumnie lub za nią, ani w miejscach, w których można uderzyć w odbiornik głową. W przeciwnym razie może to być przyczyną obrażeń ciała.

- Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.

- Używanie odbiornika TV w pobliżu brzegu morza może spowodować, że sól skoroduje metalowe części odbiornika, co może być przyczyną wewnętrznych uszkodzeń lub pożaru.

Wentylacja

- Nie wolno zasłaniać otworów wentylacyjnych w obudowie. Może to spowodować przegrzanie i w rezultacie pożar.

- Jeśli odpowiedni przepływ powietrza nie zostanie zapewniony, urządzenie może zostać zanieczyszczone gromadzącym się kurzem. W celu zapewnienia właściwej wentylacji, należy przestrzegać następujących zasad:

– Nie należy ustawiać odbiornika TV odwróconego tyłem lub bokiem.

– Nie należy ustawiać odbiornika do góry nogami.

– Nie należy ustawiać odbiornika TV na półce lub w szafce.

– Nie należy stawiać odbiornika na dywanie lub na łożku.

–Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, jak gazety itp.

- Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni. W przeciwnym wypadku wentylacja może być niewystarczająca wywołując przegrzanie, które może spowodować pożar lub uszkodzenie odbiornika.

Pozostaw co najmniej tyle miejsca.

• Instalując odbiornik TV na ścianie należy pozostawić co najmniej 10 cm wolnej przestrzeni od dołu.

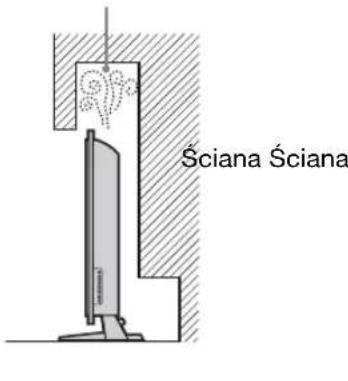

• Nie wolno instalować urządzenia w następujący sposób:

Obieg powietrza jest zablokowany.

Obieg powietrza jest zablokowany.

Wyposażenie dodatkowe

Należy przestrzegać następujących zasad podczas instalowania odbiornika TV na stojaku lub wsporniku ściennym. Niczachowanie tych zasad może spowodować upadek odbiornika i poważne obrażenia.

• Zdecydowanie jest zalecane używanie akcesoriów Sony ze względu na wymogi bezpieczeństwa:
• Wspornik ścienny SU-WL51
• Stolik TV SU-FL61
• Zdecydowanie jest zalecane użycie dedykowanego wspornika ściennego Sony aby umożliwiać wystarczający obieg powietrza i aby uniknąć gromadzenia się kurzu wokół odbiornika TV, na ścianie i suficie.
• Podczas instalowania odbiornika TV należy prawidłowo go zabezpieczyć, zgodnie z instrukcjami dołączonymi do stojaka lub wspornika ściennego.
• Należy koniecznie zamocować wsporniki dostarczone razem ze stojakiem.
• Jeśli telewizor ma być zainstalowany na ścianie, wezwij w tym celu wykwalifikowanych serwisantów. Odbiornik TV niewłaściwie zainstalowany może stwarzać zagrożenie.

Podłączanie przewodów

• Podczas dokonywania połączeń należy odłączyć przewód zasilający w celu zachowania bezpieczeństwa.
• Wyłączenie odbiornika telewizyjnego nie powoduje jego odłączenia od sieci elektrycznej. W celu zupełnie odlączenia odbiornika TV należy wyjąć wtyczkę z gniazda sieciowego.
• Należy uważać, aby nie nadepnąć na kable. Może to spowodować uszkodzenie urządzenia.

Placówki medyczne

Nie należy instalować odbiornika w miejscach, gdzie użytkowany jest sprzęt medyczny. Może on spowodować wadliwe działanie urządzeń medycznych.

Użytkowanie odbiornika na zewnątrz pomieszczeń

- Nie należy instalować odbiornika TV na wolnym powietrzu. Jeżeli odbiornik TV zostanie narażony na deszcz, może to być przyczyną pożaru lub porażenia prądem.

- Jeżeli odbiornik TV będzie zainstalowany w miejscu bezpośrednio nasłonecznionym, może ulec przegrzaniu, co może być przyczyną uszkodzeń.

Pojazdy, statki i inne jednostki pływające

- Nie należy instalować odbiornika TV w pojeździe. Ruch pojazdu może spowodować upadek odbiornika TV, a w wyniku

- Nie należy instalować odbiornika TV na statku lub innej jednostce pływającej. Wystawianie odbiornika TV na działanie wody morskiej może być przyczyną pożaru lub uszkodzenia odbiornika.

Nie należy niczego wkładać do otworów wentylacyjnych. Jeśli do otworów tych dostanie się metalowy przedmiot lub ciecz, może to spowodować pożar lub porażenie prądem elektrycznym.

Woda i wilgoć

- Nie nalczy uzytkować odbiornika TV w pobliżu wody, np. obok wanny lub kabiny prysznicowej. Nie należy także narażać odbiornika na działanie deszczu, wilgoci lub dymu. Może stać się to przyczyną pożaru lub porażenia prądem elektrycznym.

- Nie nalczy dotykać przewodu zasilania ani odbiornika TV mokrymi rękami. Może to spowodować porażenie prądem lub uszkodzić odbiornik TV.

Wilgoć i przedmioty palne

- Nie należy niczego stawiać na odbiorniku TV. Nie należy narażać odbiornika TV na opryskanie płynem lub kapanie płynów, jak również nie należy stawiać na odbiorniku wypełnionych płynami naczyń takich jak wazony.

• Aby uniknąć pożaru, należy nie dopuszczać do kontaktu odbiornika TV z łatwopalnymi przedmiotami oraz z ogniem (na przykład z zapalonymi świecami).
• Jeśli do wnętrza odbiornika dostanie się obcy przedmiot lub ciecz, nie wolno włączać odbiornika. Może to spowodować uszkodzenie odbiornika lub porażenie prądem elektrycznym. Należy niezwłocznie zlecić sprawdzenie urządzenia wykwalifikowanym pracownikom serwisu.

Oleje

Nic nalczy instalować urządzenia w restauracjach, gdzie używany jest olej. Kurz wchłaniający olej może dostać się do wnętrza i uszkodzić odbiornik.

Wyładowania atmosferyczne

Dla własnego bezpieczeństwa podczas burzy z piorunami nie wolno dotykać żadnych części odbiornika TV, przewodu zasilającego ani anteny.

Odlamki szkła

- Nie należy rzucać żadnymi przedmiotami w odbiornik TV. Szkło ekranu może się potluc pod wpływem uderzenia i spowodować poważne obrażenia.

- Jeśli pęknie powierzchnia odbiornika TV, nie należy jej dotykać, zanim nie zostanie odłączony przewód zasilający. Nieprzestrzeganie powyższego zalecenia może doprowadzić do porażenia prądem elektrycznym.

Naprawy

Wewnątrz odbiornika TV występują niebezpiecznie wysokie napięcia.

Nie należy otwierać obudowy odbiornika. Wykonywanie

napraw odbiornika TV należy zlecać wyłącznie osobom wykwalifikowanym.

Usuwanie małych akcesoriów

Trzymaj akcesoria z dala od dzieci. Połknięcie może prowadzić do udlawienia lub uduszenia. Wezwij bezzwłocznie lekarza.

Wymiana ramki

Ramka może być wymieniona na inną, sprzedawaną oddzielnie. Nie należy zdejmować ramki z wyjątkiem wymiany ramki. Szczegółowe informacje w instrukcji dostarczonej razem z ramką.

Środki ostrożności

Oglądanie telewizji

• W celu zapewnienia wygodnego oglądania programu telewizyjnego zaleca się zachowanie odległości od odbiornika równej czterokrotnej do siedmiokrotnej wysokości ekranu.
• Aby obraz był czysty, oświetlenie lub światło słoneczne nie może padać bezpośrednio na ekran. W miarę możliwości należy stosować oświetlenie punktowe skierowane z sufitu.
• Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle jest męczące dla oczu. Nieprzerwane patrzenie na ekran przez dłuższy czas także męczy wzrok.
• Jeśli chcesz wyregulować kąt nachylenia odbiornika, przytrzymaj ręką podstawę stojaka, aby zapobiec odłączeniu się odbiornika od stojaka. Uważaj by nie przytrzasnąć palców między odbiornikiem a stojakiem.

Regulacja głośności

• Należy ustawić taki poziom głośności, aby nie przeszkadzać sąsiadom. W nocy dźwięk jest bardzo dobrze słyszalny. Z tego powodu zaleca się zamykanie okien lub korzystanie ze słuchawek.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na możliwość uszkodzenia słuchu.

Ekran LCD

• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie LCD mogą pojawiać się czarne punkty lub występować stale jasne punkty światła (czerwone, niebieskie lub zielone). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie oznacza usterki.
• Nie należy narażać powierzchni ekranu LCD na bezpośrednie działanie promieni słonecznych. Może to spowodować uszkodzenie powierzchni ekranu.
• Nic wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zniekształcenia obrazu lub uszkodzenie ekranu LCD.
• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie oznacza to uszkodzenia. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomoch może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie oznacza to uszkodzenia.
• Ekran LCD zawiera niewielka ilosc ciekłych kryształów i rteci. Lampa fluorescencyjna umieszczona w urządzeniu także zawiera rtęć. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu odbiornika/szafką TV i jej czyszczenie

Przed czyszczeniem należy odłączyć przewód zasilający odbiornika od gniazdka ściennego.

Aby uniknąć degradacji materiału lub powłoki ekranu odbiornika, postępuj zgodnie z poniższymi środkami ostrożności.

• Nie wolno naciskać ani drapać ekranu twardymi przedmiotami ani nie należy w ekran niczym rzucać. Ekran może zostać uszkodzony.
• Po dłuższym okresie nieprzerwanej pracy odbiornika TV nie należy dotykać panelu wyświetlacza, ponieważ jego powierzchnia staje się gorąca.
• Zaleca się ograniczenie do minimum dotykania powierzchni ekranu.
• Aby usunąć kurz z powierzchni ekranu/szafki, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub szafki.
• Z upływem czasu w otworach wentylacyjnych może gromadzić się kurz. Aby zapewnić właściwą wentylację, zalecane jest okresowe usuwanie kurzu (raz w miesiącu) za pomocą odkurzacza.

Urządzenia opcjonalne

• Nie należy stawiać urządzeń dodatkowych zbyt blisko odbiornika. Urządzenia dodatkowe powinny być oddalone przynajmniej 30 cm od telewizora. Jeśli magnetowid zostanie ustawiony z przodu lub po prawej stronie urządzenia, obraz może ulec zniekształceniu.
• Jeśli odbiornik telewizyjny znajduje się zbyt blisko urządzeń będących źródłem zakłóceń elektromagnetycznych mogą pojawiać się zakłócenia obrazu i/lub dźwięku.

Utylizacja telewizora

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go

dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Przegład pilota

① TV I/⏻ - Stan oczekiwania odbiornika TV

Wyłącza na chwilę odbiornik TV i włącza ze stanu oczekiwania.

②Przyciski numeryczne

• W trybie TV: Wybór kanałów. W przypadku kanału 10 i powyżej, drugą i trzecią cyfrę należy wcisnąć w ciągu dwóch sekund.
• W trybie tekstowym: Aby wybrać stronę należy wprowadzić jej trzycyfrowy numer.

③ - Poprzedni kanał

Wraca do kanału poprzednio oglądanego (przez ponad pięć sekund).

④ - Bryb ekranowy (strona 17)

⑤ -Zatrzymanie obrazu (strona 17)

Zatrzymuje obraz TV.

6/ i+Pokazywanie Informacji / Tekstu

• W trybie cyfrowym: Wyświetla krótkie informacje o aktualnie oglądanym programie.
• W trybie analogowym: Wyświctla takie informacje, jak aktualny numer kanału i tryb ekranowy.
• W trybie tekstowym (strona 17): Wywołuje ukryte informacje (na przykład odpowiedzi do quizu).

⑦ ↗/▽/↔/→/⊕ (strona 17, 23)

⑧TOOLS (strona 18, 22)

Umożliwia dostęp do różnych opcji oglądania i do wykonania zmian nastawień, zależnie od źródła i trybu ekranu.

⑨MENU (strona 23)

⑩PROG +/- (strona 16)

• W trybie TV: Wybiera następny (+) lub poprzedni (-) kanał.
• W trybie tekstowym: Wybiera następną (+) lub poprzednią (-) stronę.

f1× - Wyciszenie (strona 16)

12 △ +/- - Głośność

13RETURN /

Powraca do poprzedniego ekranu każdego wyświetlanego menu.

14 - EPG (Cyfrowy elektroniczny informator programowy) (strona 19)

⑮Przyciski kolorowe (strona 17, 19, 21)

⑯ANALOG – Tryb analogowy (strona 16)

⑰ DIGITAL – Tryb cyfrowy (strona 16)

18 - Tekst (strona 17)

19/ Wybieranie wejścia / Zatrzymanie tekstu

• W trybie TV (strona 22): Wybiera sygnał wejściowy z urządzenia przyłączonego do gniazd TV.
• W trybie tekstowym (strona 17): Zatrzymuje aktualną stronę tekstową.

20A/B - Podwójny dźwięk (strona 28)

ciąg dalszy

21I/

Włącza i wyłącza opcjonalne urządzenia wybrane przyciskami funkcji.

22Przyciski funkcji

Umożliwiają operowanie odpowiednim urządzeniem. Szczegółowe informacje, zobacz „Programowanie pilota” na stronie 45.

23 Przyciski operacji DVD/magnetowidu

• : Ponownie odtwarza bieżący program, począwszy od znacznika poprzedniego rozdziału (jeśli jest).
• ▶▶1 : Przejście do przodu, do znacznika następnego rozdziału (jeśli jest).
• Ponownie odtwarza aktualny program przez wyznaczony czas.
• Przejście do przodu o wyznaczony czas.
• ◀◀: Odtwarza program w trybie szybkiego przewijania do tyłu.
• ▶▶: Odtwarza program w trybie szybkiego przewijania do przodu.
• ▷ : Odtwarza program z normalną prędkością.
  • II : Pauza w odtwarzaniu.
  • : Zatrzymuje odtwarzanie.
• VISUAL SEARCH : Tylko dla rekorderów DVD Sony z funkcją wizualnego przeszukiwania. Szczegółowe informacje w instrukcji obsługi dostarczonej razem z rekorderem DVD.

24 Przyciski nagrywania na DVD/magnetowid

• REC: Zaczyna nagrywanie.
• II REC PAUSE: Pauza w nagrywaniu.
- ■ REC STOP: Zatrzymuje nagrywanie.
■ REC PAUSE i ■ REC STOP są dostępne tylko na rekorderach DVD.

25F1/F2

• Wybiera płyty gdy używany jest zmieniacz płyt DVD.
• Wybiera funkcje gdy używane jest urządzenie kombo (na przykład DVD/magnetowid).
  Szczegółowe informacje, zobacz instrukcja obsługi dostarczona ze zmieniaczem DVD lub urządzeniem kombo.

26 DVD MENU

Wyświetla menu płyty DVD.

27 DVD TOP MENU

Wyświetla menu główne płyty DVD.

Wskazówka

Przycisk numeryczny 5, ▷, PROG + i A/B mają kropki wyczuwane dotykiem. Kropki wyczuwane dotykiem ułatwiają orientację przy obsłudze odbiornika TV.

Przegląd przycisków i wskaźników odbiornika TV

Włącza lub wyłącza odbiornik TV.

②PROG +/- /↑ ↓

• W trybie TV: Wybiera następny (+) lub poprzedni (-) kanał.
• W menu TV: Przewija opcje w górę ( ) lub w dół ( ▼)

③ ∠ +/ - / / → ←

• W trybie TV: Zwiększa (+) lub zmniejsza (-) głośność.
• W menu TV: Przewija opcje w prawo ( ) lub w lcwo ( )

4/→Wybieranie wejścia/OK

• W trybie TV (strona 22): Wybiera sygnał wejściowy z urządzenia przyłączonego do gniazd TV.
• W menu TV: Wybiera menu lub opcję i potwierdza ustawienie.

⑤ (stepna 23)

6 Wskaźnik wyłączania obrazu/ wskaźnik Timera

• Świeci na zielono, gdy obraz jest wyłączony (strona 31).
• Świeci się na pomarańczowo gdy Timer jest nastawiony (strona 31).

⑦ - Wskaźnik oczekiwania

Świeci na czerwono, gdy odbiornik TV jest w trybie oczekiwania.

81 - Wskaźnik zasilania

Świeci na zielono, gdy odbiornik jest włączony.

⑨Czujnik zdalnego sterowania

Uwaga

Przed odłączeniem przewodu zasilającego należy upewnić się, że telewizor jest zupełnie wyłączony. Odłączenie przewodu zasilającego gdy telewizor jest włączony może spowodować, że wskaźnik pozostanie zapalony lub być przyczyną usterki telewizora.

Odbiór audycji telewizyjnych

Odbiór audycji telewizyjnych

1 Nacisnąć ⏻ na odbiorniku TV (z prawej strony), aby włączyć TV.

Gdy odbiornik TV jest w trybie oczekiwania (wskaźnik ⏻ (oczekiwanie) na odbiorniku TV (na przodzie) jest czerwony), nacisnąć TV I/ ⏻ na pilocie, aby włączyć TV.

2 Nacisnąć DIGITAL, aby przełączyć na tryb cyfrowy, lub ANALOG, aby przełączyć na tryb analogowy.

Dostępne kanały są różne, zależnie od trybu.

3 Naciskać przyciski numeryczne lub PROG +/-, aby wybrać kanał TV.

Aby wybrać kanały numer 10 i powyżej za pomocą przycisków numerycznych, należy wprowadzić drugą i trzecią cyfrę w ciągu dwóch sekund.

Aby wybrać cyfrowy kanał za pomocą Cyfrowego elektronicznego informatora programowego (EPG), zobacz strona 19.

W trybie cyfrowym

Na chwilę pojawi się baner z informacją. Na banerze mogą znajdować się następujące ikony.

: Program radiowy
: Program kodowany/płatny
: Dostępne różne języki audio
: Dostępne napisy
: Dostępne napisy dla słabo słyszących
⑱: Zalecany wiek minimalny dla aktualnego programu (od 4 do 18 lat)
: Blokada rodzicielska
: Aktualny program jest nagrywany

Dodatkowe czynności

Aby Należy
Wyłączyć chwilowo odbiornik TV (Tryb oczekiwania)	Nacisnąć TV I/➊.
Wyłączyć całkowicie odbiornik TV	Nacisnąć ⏻ na odbiorniku TV (po prawej stronie).
Włączyć TV bez dźwięku z trybu oczekiwania	Nacisnąć ☎#. Nacisnąć △ +/- aby nastawić głośność.
Ustawić poziom głośności	Nacisnąć △ + (zwiększyć)/ - ( z m n i e j s z y ć ).
Wyciszyć dźwięk Nacisnąć ☎#. Aby przywrócić dźwięk, należy ponownie nacisnąć ten przycisk.

Aby Należy

Uzyskać dostęp do tabeli indeksu programów (tylko w trybie analogowym)

Nacisnąć ⚙️Aby wybrać kanał analogowy, nacisnąć ⬆/ ↓, po czym nacisnąć ⚙️ Aby przejść do tabeli indeksów sygnałów wejścia, zobacz strona 22.

Aby wejść na strony teletekstu

Nacisnąć Ⓑ. Po każdorazowym naciśnięciu Ⓑ, ekran zmienia się cyklicznie w następujący sposób:

Tekst i obraz TV → Tekst → Bez tekstu (wyjście z funkcji teletekstu)

Aby wybrać stronę, nacisnąć przyciski numeryczne lub PROG +/-

Aby zatrzymać stronę, nacisnąć /→ ⬆ Aby wywołać ukrytą informację, nacisnąć 📋? ? Aby przeskoczyć stronę, nacisnąć 🌿 ⬇/▽, następnie nacisnąć (dla stron trzycyfrowych).

Wskazówki

- Należy zapewnić odbiór sygnału TV dobrej jakości, gdyż w przeciwnym razie w tekście mogą pojawić się błędy.

- Większość kanałów telewizyjnych udostępnia funkcje teletekstu. Informacje na temat używania teletekstu można znaleźć na stronie indeksu.

- Jeśli u dołu strony tekstowej pojawiają się opcje w czterech kolorach, dostępna jest ustługa szybkiego dostępu Fastext. Usluga Fastext umożliwia szybki i łatwy dostęp do stron. Aby wejść na stronę, nacisnąć przycisk w odpowiadającym jej kolorze.

Aby schwycić obraz – Zatrzymanie obrazu

Można schwycić aktualny obraz, aby zanotować numer telefonu lub przepis.

1 Nacisnąć

Obraz zatrzymany jest wyświetlany po prawej stronie ekranu. Ruchomy obraz można oglądać po lewej stronie.

2 Nacisnąć ponownie aby wrócić do normalnego trybu TV.

Aby ręcznie zmienić tryb ekranowy stosownie do transmitowanego programu

Nacisnąć kilkakrotnie 📣aby wybrać Smart, 4:3, Wide, Zoom lub 14:9.

Smart\*

Wyświetla konwencjonalny obraz telewizyjny 4:3 z imitacją efektu szerokoekranowego. Obraz w formacie 4:3 wypełnia cały ekran.

4:3

Wyświetla audycje TV w konwencjonalnym formacie 4:3 (np. nie-szerokoekranowa telewizja) w prawidłowych proporcjach.

Wide (pano-ramiczny)

Wyświetla panoramiczny obraz telewizyjny (16:9) w prawidłowych proporcjach.

Zoom\*

Wyświetla obrazy telewizyjne w formacie Cinemascope (format Letterbox) w prawidłowych proporcjach.

14:9\*

Wyświetla audycje TV formatu 14:9 w prawidłowych proporcjach. Wskutek tego, na ekranie widoczne są czarne obszary na brzegach.

* Obraz może być częściowo obcięty od góry i od dołu.

Wskazówki

• Ewentualnie można nastawić „Autoformatowanie” na „Wł.”. Odbiornik TV automatycznie wybierze tryb najlepiej dostosowany do rodzaju audycji TV (strona 29).
• Wybierając Smart, 14:9 lub Zoom, można nastawić pozycję obrazu. Aby przesuwać w górę lub w dół, należy naciskać / (np. by uwidocznić napisy dialogowe).

Używanie menu Tools

Nacisnąć TOOLS podczas oglądania programu TV, aby wyświetlić następujące opcje.

Opcje Opis

Zamknij Zamyka menu narzędzi.
PAP (lub Pełny ekran) Zobacz strona 18.
Tryb obrazu Zobacz strona 24.
Tryb dźwięku Zobacz strona 27.
Ustawienia napisów (tylko w trybie cyfrowym)	Zobacz strona 38.
Ulubione cyfrowe (tylko w trybie cyfrowym)	Zobacz strona 21.
Oszczędzanie energii Zobacz strona 31.
Timer wyłączania Zobacz strona 31.
Głośność * Zobacz strona 32.
Automatyczne nastawianie zegara (tylko w trybie analogowym)	Umożliwia przełączenie na tryb cyfrowy i uzyskanie aktualnego czasu.

* Ta opcja pojawia się tylko, gdy „Wyl. głośnika” jest nastawione na „Wyl.” (strona 32).

Oglądanie jednocześnie dwóch obrazów – PAP (Obraz i Obraz)

Można oglądać na ekranie jednocześnie dwa obrazy (wejście zewnętrzne i program TV). Podłączyć urządzenie opcjonalne (strona 43) i upewnić się, że obraz z podłączonego urządzenia pojawia się na ekranie (strona 22).

Uwagi

• Ta funkcja nie jest dostępna gdy źródłem wejścia jest komputer.
• Nie można zmienić rozmiaru obrazów.

Nacisnąć ♠/▽ aby wybrać „PAP” z menu narzędzi, po czym nacisnąć ☑Obraz z podłączonego urządzenia jest wyświetlany z lewej strony, a aktualny program TV jest wyświetlany z prawej strony.

Aby wrócić do normalnego trybu TV, nacisnąć lub RETURN.

Wskazówki

• Można także wrócić do normalnego trybu TV wybierając „Pełny ekran” z menu narzędzi.
• Obraz w zielonej ramce jest słyszalny. Można zmienić słyszalny obraz, naciskając ⇌/⇔.

Sprawdzanie Cyfrowego elektronicznego informatora programowego (EPG) DVB

Cyfrowy elektroniczny informator programowy (EPG)

* Ta funkcja może być niedostępna w niektórych krajach.

1 W trybie cyfrowym nacisnąć 📁by wyświetlić Cyfrowy elektroniczny informator programowy (EPG).
2 Wykonać żądane operacje, jak pokazano w następującej tabeli.

Uwaga

Informacje o programach zostaną wyświetlone tylko jeśli stacja TV je nadaje.

Aby Należy

Wyłączyć EPG Nacisnąć .
Poruszać się w EPG Nacisnąć	/// .
Oglądać aktualny program Nacisnąć gdy aktualny program jest wybrany.
Sortować informacje o programach według kategorii – Lista kategorii	1 Nacisnąć niebieski przycisk.2 Nacisnąć /// aby wybrać kategorię. Nazwa kategorii zostanie wyświetlona z boku.Dostępne kategorie to:„Ulubione”: Zawiera wszystkie kanały, które zostały zapisane na liście Ulubionych (strona 21).„Wszystkie”: Zawiera wszystkie dostępne kanały.“„Wiadomości”: Zawiera wszystkie kanały informacyjne.3 Nacisnąć Teraz Cyfrowy clektroniczny informator programowy (EPG) wyświetla tylko aktualne programy z wybranej listy.
Nastawić nagrywanie programu – Programator nagrywania	1 Nacisnąć /// , aby wybrać przyszły program, który zostanie nagrany.2 Nacisnąć 3 Nacisnąć / aby wybrać „Programator nagrywania”.4 Nacisnąć , aby nastawić Timery odbiornika TV i magnetowidu.Przy informacji o tym programie pojawi się symbol □wskaźnik Ⓙ na odbiorniku TV (na przodzic) zapali się.Uwagi• Można nastawić Timer nagrywania magnetowidu na odbiorniku TV w wypadku magnetowidów zgodnych z funkcją Smartlink. Jeżeli magnetowid nie jest zgodny ze Smartlink, pojawi się komunikat przypominający o konieczności nastawienia Timera magnetowidu.• Gdy zacznie się nagrywanie, można przełączyć odbiornik TV na tryb oczekiwania, ale nie należy zupełnie go wyłącać, ponieważ nagrywanie może zostać anulowane.• Jeżeli wybrane zostało ograniczenie wiekowe dla programów, na ekranie pojawi się komunikat, aby podać kod PIN. Szczegółowe informacje, zobacz „Ochrona przed dziećmi” na stronie strona 38.

ciąg dalszy

Aby Należy
Nastawić program na automatyczne wyświetlienie na ekranie w momencie rozpoczęcia – Przypomnienie	1 Nacisnąć ⇌/ Venezuela, aby wybrać przyszły program, który ma zostać wyświetlony.2 Nacisnąć ⊕3 Nacisnąć ⇌/ Venezuela aby wybrać „Przypomnienie”.4 Nacisnąć , aby automatycznie wyświetlić wybrany program w momencie rozpoczęcia.Przy informacji o tym programic pojawi się symbol ⊕.UwagaJeżeli odbiornik TV zostanie przełączony na tryb oczekiwania, włączy się automatycznie na chwilę przed rozpoczęciem programu.
Nastawić czas i datę dla programu przeznaczonego do nagrania – Ręczny programator nagrywania	1 Nacisnąć ⊕2 Nacisnąć ⇌/ Venezuela, aby wybrać „Ręczny programator nagrywania”, po czym nacisnąć ⊕3 Nacisnąć ⇌/ Venezuela, aby wybrać datę, po czym nacisnąć ⊕.4 Nastawić czas rozpoczęcia i czas zakończenia w taki sam sposób, jak w kroku 3.5 Nacisnąć ⇌/ Venezuela, aby wybrać program, po czym nacisnąć ⊕aby nastawić Timery odbiornika TV i magnetowidu.Przy informacji o tym programie pojawi się symbol 🎯skaźnik⊕ na odbiorniku TV (na przodzie) zapali się.Uwagi• Można nastawić Timer nagrywania magnetowidu na odbiorniku TV w wypadku magnetowidów zgodnych z funkcją Smartlink. Jeżeli magnetowid nie jest zgodny ze Smartlink, pojawi się komunikat przypominający o konieczności nastawienia Timera magnetowidu.• Gdy zacznie się nagrywanie, można przełączyć odbiornik TV na tryb oczekiwania, ale nie należy zupełnie go wyłącać, ponieważ nagrywanie może zostać anulowane.• Jeżeli wybrane zostało ograniczenie wiekowe dla programów, na ekranie pojawi się komunikat, aby podać kod PIN. Szczegółowe informacje, zobacz „Ochrona przed dziećmi” na stronie strona 38.
Anulować nagrywanie/przypomnienie – Lista programatora	1 Nacisnąć ⊕2 Nacisnąć ⇌/ Venezuela aby wybrać „Lista programatora”.3 Nacisnąć ⇌/ Venezuela, aby wybrać program przeznaczony do anulowania, po czym nacisnąć ⊕Pojawi się wyświetlenie potwierdzenia, że program ma być anulowany.4 Nacisnąć ⇌, aby wybrać „Tak”, po czym nacisnąć ⊕, aby potwierdzić.

Wskazówka

Można również wyświetlić Cyfrowy elektroniczny informator programowy (EPG) wybierając „Cyfrowy EPG” w „MENU” (strona 23).

Używanie cyfrowej listy Ulubionych DVB

Cyfrowa Lista Ulubionych

Funkcja Ulubionych umożliwia wybranie programów z listy maksymalnie 20 określonych kanałów. Aby wyświetlić listę Ulubionych, zobacz „Nawigacja w menu” (strona 23).

* Ta funkcja może być niedostępna w niektórych krajach.

Aby Należy

Stworzyć listę Ulubionych po raz pierwszy

Gdy po raz pierwszy wybrane zostanie „Ulubione cyfrowe” w „MENU”, pojawi się komunikat pytający, czy chcemy dodać kanały do listy Ulubionych.1 Nacisnąć , aby wybrać „Tak”.2 Nacisnąć / , aby wybrać kanał, który będzie dodany.Jeżeli znany jest numer kanału, można użyć przycisków numerycznych i bezpośrednio wybrać kanał.3 NacisnąćKanały, które są zapisane na liście Ulubionych, są oznaczone symbolem ♥.

Wyłączyć listę Ulubionych Nacisnąć RETURN.

Zobaczyć krótkie informacje o aktualnym programie	Nacisnąć podczas wybierania kanału. Aby anulować tę funkcję, należy ponownie nacisnąć ten przycisk.
Oglądać kanał Nacisnąć podczas wybierania kanału
Dodać lub usunąć kanały na liście Ulubionych	1 Nacisnąć niebieski przycisk.Kanały, które są zapisane na liście Ulubionych, są oznaczone symbolcm ♥.2 Nacisnąć / , aby wybrać kanał, który zostanie dodany lub usunięty.Jężeli znany jest numer kanału, można użyć przycisków numerycznych i bezpośrednio wybrać kanał.3 Nacisnąć 4 Nacisnąć niebieski przycisk, aby wrócić do listy Ulubionych.
Usunąć wszystkie kanały z listy Ulubionych	1 Nacisnąć niebieski przycisk.2 Nacisnąć żółty przycisk.Pojawi się komunikat aby potwierdzić, że wszystkie kanały mają być usunięte z listy Ulubionych.3 Nacisnąć , aby wybrać „Tak”, po czym nacisnąć , aby potwierdzić.

Oglądanie obrazów z podłączonych urządzeń

Włączyć podłączone urządzenie i wykonać jedną z następujących czynności.

W przypadku urządzenia podłączonego do złączy 21-stykowym przewodem SCART (strona 44)

Rozpocząć odtwarzanie na podłączonym urządzeniu.

Na ekranie pojawi się obraz z podłączonego urządzenia.

W przypadku samoprogramującego się magnetowidu (strona 7)

W trybie analogowym nacisnąć PROG +/- lub przyciski numeryczne, aby wybrać kanał wideo.

W przypadku innego podłączonego urządzenia (strona 43)

Naciskać kolejno /az na ekranie pojawi się symbol właściwego wejścia (patrz niżej).

Sygnał wejścia audio/video lub RGB z gniazda scart → /-1.2 lub 3. pojawścię tylko, gdy źródło RGB zostało podłączone.

AV4:

Komponentowy sygnał wejścia dostarczany jest z gniazd Y, Pb/CB, Pr/CR złącza 4, a sygnał wejścia audio z gniazd L (MONO) i R 4

AV5:

Cyfrowy sygnał wejścia audio/video z gniazda HDMI IN 5.

AV6:

Cyfrowy sygnał wejścia audio/video z gniazda HDMI IN 6. Sygnał wejścia audio jest sygnałem analogowym tylko wtedy, gdy urządzenie podłączono do gniazda DVI i audio.

→AV7/-AV7/ SAV7:

Symbole wejścia pojawiają się zależnie od podłączonego urządzenia i nastawienia „Wejście AV7” w menu „Ustawienia AV” (strona 33).

AV7: Komponentowy sygnał wejścia przez gniazda Y, PB/CB, PR/CR 7, a sygnał wcjścia audio przez gniazda audio L (MONO)/R

AV7: Kompozytowy sygnał wejścia przez gniazdo widco 7a sygnał wejścia audio przez gniazda audio L (MONO)/R 7

S→AV7: Sygnał wejścia S wideo przez gniazdo S wideo S→7, a sygnał wejścia audio przez gniazda audio L (MONO)/R

PC:

Sygnał wejścia widco z komputera przez gniazdo PC →, a sygnał wejścia audio przez gniazdo audio komputera →.

Dodatkowe czynności

Aby	Należy
Powrócić do normalnej pracy odbiornika TV	Nacisnąć przycisk funkcji TV, DIGITAL lub ANALOG.
Uzyskać dostęp do tabeli indeksów sygnałów wejścia (z wyjątkiem sygnału wejścia widco z komputera)	Nacisnąć⊕, aby przejść do tabeli indeksów sygnałów wejścia. (Następnie, tylko w trybie analogowym, nacisnąć⇨.) Aby wybrać źródło wejścia, nacisnąć ⇧/♥, po czym nacisnąć⊕.

Używanie menu Tools

Nacisnąć TOOLS aby wyświetlić poniższe opcje, gdy oglądane obrazy pochodzą z podłączonego urządzenia innego niż komputer.

Opcje	Opis
Zamknij	Zamknąć menu narzędzi.
PAP (lub Pełny ekran)	Zobacz strona 18.
Tryb obrazu	Zobacz strona 24.
Tryb dźwięku	Zobacz strona 27.
Oszczędzanic energii	Zobacz strona 31.
Timer wyłączania	Zobacz strona 31.
Głośność *	Zobacz strona 32.
Automatyczne nastawianic zegara	Umożliwia przełączenie na tryb cyfrowy i uzyskanie aktualnego czasu.

* Ta opcja pojawia się tylko, gdy „Wyl. głośnika” jest nastawione na „Wyl.” (strona 32).

Używanie funkcji MENU

Nawigacja w menu

„MENU” umożliwia korzystanie z różnych wygodnych funkcji tego odbiornika TV. Można z łatwością wybierać kanały lub źródła wejścia oraz zmieniać nastawienia odbiornika TV.

1 Nacisnąć MENU, aby wyświetlić menu.

Ikona Opis

Ulubione cyfrowe*

Wyświetla listę Ulubionych.

Szczegółowe informacje o

ustawieniach, zobacz strona 21.

Analogowy

Powraca do ostatniego oglądanego

kanału analogowego.

Ikona Opis

Cyfrowy*

Powraca do ostatniego oglądanego kanału cyfrowego.

Cyfrowy EPG*

Wyświetla Cyfrowy elektroniczny informator programowy (EPG).

Szczegółowe informacje o ustawieniach, zobacz strona 19.

Wejścia zewnętrzne

Wybiera urządzenie podłączone do odbiornika TV.

- Aby ogłądać program z żądanego, zewnętrznego wejścia, wybrać źródło wejścia, po czym nacisnąć

- Aby wyznaczyć nazwę dla zewnętrznego wejścia, zobacz strona 33.

Ustawienia

Wyświetla menu Ustawienia, gdzie wykonywane są najbardziej zaawansowane nastawienia i regulacje.

Szczegółowe informacje o ustawieniach, zobacz strona 24 do 40.

* Ta funkcja może być niedostępna w niektórych krajach.

2 Nacisnąć ♗/▽, aby wybrać opcję.
3 Nacisnąć ,aby potwierdzić wybór opcji. Aby wyjść z menu, nacisnąć MENU.

Menu Obrazu

W menu Obrazu można wybrać podane niżej opcje.

1 Nacisnąć ♠/⇨ aby wybrać „Ustawienia” w MENU, po czym nacisnąć
2 Nacisnąć ♠/♥ aby wybrać ikonę menu, po czym nacisnąć ⊕
3 Nacisnąć /// aby wybrać opcję.

Wejścia docelowe	W wypadku wejścia aktualnie oglądanego, wybrać używanie zwykłych nastawień lub nastawianie osobno każdej pozycji.„Zwykłe”: Stosuje zwykłe nastawienia, których regulacje są wspólne z tymi dla innych wejść, w których „Wejścia docelowe” jest nastawiony na „Zwykłe”.Nazwa aktualnego wejścia (np. AV1): Umożliwia osobne nastawienie każdej pozycji dla aktualnego wejścia.
Tryb obrazu	Wybiera tryb obrazu.„Żywy”: Dla zwiększonego kontrastu i ostrości obrazu.„Standardowy”: Dla standardowego obrazu. Ustawienie zalecane przy korzystaniu z kina domowego.„Własny”: Umożliwia zapisanie preferowanych ustawień w pamięci.
Zerowanie	Sprowadza wszystkie nastawienia „Obraz” z wyjątkiem „Wejścia docelowe” i „Tryb obrazu” do nastawień domyślnych.Wskazówka„Zaawansowane ustawienia” (strona 26) także nie jest sprowadzone do nastawienia domyślnego. Wybrać „Zerowanie” w „Zaawansowane ustawienia”, aby sprowadzić pozycje w „Zaawansowane ustawienia” do nastawienia domyślnego.
Podświetlenie	Reguluje jasność światła.
Kontrast	Zwiększa lub zmniejsza kontrast obrazu.
Jasność	Rozjaśnia lub przyciemnia obraz.
Nasycenie	Zwiększa lub zmniejsza intensywność koloru.
Odcień	Zwiększa lub zmniejsza zielony odcień i czerwony odcień.Wskazówka„Odcień” można zmieniać tylko w przypadku kolorowego sygnału NTSC (np. amerykańskie taśmy wideo).
Temperatura barw	Reguluje biel obrazu.„Zimne”: Nadaje bieli niebieski odcień.„Neutralne”: Nadaje bieli neutralny odcień.„Ciepłe 1”/„Ciepłe 2”: Nadaje bieli czerwony odcień. „Ciepłe 2” nadajeczerwieńszy odcień niż „Ciepłe 1”.Wskazówka„Ciepłe 1” i „Ciepłe 2” można wybrać tylko wtedy, gdy „Tryb obrazu“ jest nastawionena „Własny”.
Ostrość	Wyostrza lub zmiękczna obraz.
Redukcja zakłóceń	Redukuje zakłócenia obrazu (śnieg).„Auto”: Automatycznie zmniejsza zakłócenia obrazu.„Duża”/„Średnia”/„Mała”: Zmienia wpływ redukcji zakłóceń.„Wył.”: Wyłącza funkcję Redukcja zakłóceń.„BNR”: Redukuje zakłócenia blokowe. Jest to skuteczne w wypadku kanałówcyfrowych lub podłączonego odtwarzacza DVD/cyfrowego odbiornikasatelitarnego z odtwarzaniem MPEG.Wskazówki„Auto” nie jest dostępne gdy oglądany jest obraz z wejścia komponentowego, wejściaHDMI lub wejścia cyfrowego RF.„Redukcja zakłóceń” nie jest dostępna, gdy używane są funkcje Zatrzymania lub PAP.
Tryb DRC	Wybiera obraz o wysokiej rozdzielczości i gęstości 4x, dla źródeł o wysokiejjakości (na przykład odtwarzacze DVD, odbiorniki satelitarne).„Tryb 1”: Zalecany dla obrazu ruchomego.„Tryb 2”: Zalecany dla obrazu nieruchomoego i tekstu.„Wył.”: Wyłącza tryb DRC.Wskazówka„Tryb DRC” nie jest dostępny, gdy „Tryb Gra” jest nastawione na „Wł.”, lub gduyżywane są funkcje Zatrzymania lub PAP, nie jest także dostępny przy odbiorze źródeł480p, 576p, 720p, 1080i lub 1080p.
Paleta ustawień DRC	Indywidualizuje poziom szczegółów („Realizm”) i gładkość („Czystość”) dlasygnałów każdego wejścia. Na przykład można stworzyć jedno indywidualnenastawienie dla optymalizacji obrazu z wejścia kablowego, a drugic dlaoptymalizacji obrazu odtwarzacza DVD.Pojawi się paleta DRC.[IMAGE]1 Nacisnąć ⇌/↔/↔/↔ aby nastawić pozycję znacznika (●).Gdy ● przesuwany jest wyżej wzdłuż osi „Realizm”, obraz staje się bardziejnasycony detalami. Gdy ● przesuwany jest wyżej wzdłuż osi „Czystość“, obrazstaje się gładszy.2 Aby zapisać nastawienia, nacisnąć .⊕Wskazówka„Paleta ustawień DRC” nie jest dostępna gdy „Tryb Gra” jest nastawione na „Wł.”,„Tryb DRC” jest nastawione na „Wył.”, lub gdy używane są funkcje Zatrzymania lubPAP, nie jest także dostępna przy odbiorze źródeł 480p, 576p, 720p, 1080i lub 1080p.

ciąg dalszy

Zaawansowane ustawienia

Dokładniej dostosowuje funkcję Obrazu do indywidualnych wymagań. Gdy „Tryb obrazu” zostanie nastawione na „Własny”, można wykonywać/ zmieniać poniższe ustawienia.

„Zerowanie”: Sprowadza wszystkie zaawansowane nastawienia do nastawień fabrycznych.

„Korekta czerni”: Podkreśla obszary czerni na obrazie dla silniejszego kontrastu.

„Zaaw. zwiększ. kontrastu”: Automatycznie nastawia „Podświetlenie” i

„Kontrast” na najbardziej odpowiednie wartości, zgodnie z oceną jasności ekranu. To nastawienie jest szczególnie skuteczne dla ciemnych obrazów, zwiększając jaskrawość obrazu.

„Gamma”: Ustawia proporcje między jasnymi a ciemnymi partiami obrazu.

„Czysta biel”: Wzmacnia białe kolory.

„Żywy kolor”: Powoduje, że kolory są żywsze.

„Przestrzeń barw”: Zmienia gamę reprodukcji koloru. „Rozszerzona” reprodukuje żywe kolory, a „Normalna” reprodukuje standardowe kolory.

„Balans bieli”: Nastawia temperaturę barwy dla każdego koloru.

„Uwydatnianie szczegółów”: Uwydatnia detale obrazu.

„Uwydatnianie krawędzi”: Uwydatnia kontury obrazu.

Wskazówki

- „Zaaw. zwiększ. kontrastu” i „Uwydatnianie szczegółów” nie są dostępne, gdy używana jest funkcja Zatrzymania obrazu lub funkcja PAP.

- „Żywy kolor” nie jest dostępny, gdy „Przestrzeń barw” jest nastawiona na „Normalna”.

Menu Dźwięku

W menu Dźwięku można wybrać podane niżej opcje. Aby wybrać opcje w „Ustawienia”, należy sprawdzić w „Menu Obrazu” (strona 24).

Wejścia docelowe	W wypadku wejścia aktualnie oglądanego, wybrać używanie zwykłych nastawień lub nastawianie osobno każdej pozycji.„Zwykłe”: Stosuje zwykle nastawienia, których regulacje są wspólne z tymi dla innych wejść, w których „Wejścia docelowe” jest nastawiony na „Zwykłe”.Nazwa aktualnego wejścia (np. AV1): Umożliwia osobne nastawienie każdej pozycji dla aktualnego wejścia.
Tryb dźwięku	Wybiera tryb dźwięku.„Dynamiczny”: Wzmacnia tony wysokie i niskie.„Standardowy”: Dla standardowego dźwięku. Ustawienie zalecane przy korzystaniu z kina domowego.„Własny”: Płaska charakterystyka. Umożliwia także zapisanie w pamięci preferowanych ustawień.
Zerowanie	Sprowadza wszystkie nastawienia „Dźwięk” z wyjątkiem „Wejścia docelowe”, „Tryb dźwięku” i „Podwójny dźwięk” do nastawień domyślnych.
To ny wyso kie	Reguluje dźwięki zawierające wysokie tony.
Tony niskie	Reguluje dźwięki zawierające niskie tony.
Balans	Wzmacnia balans lewego lub prawego głośnika.
Automat. głośność	Utrzymuje stały poziom głośności, nawet gdy występują zmiany poziomu nadawanego sygnału (np. reklamy są zazwyczaj głośniejsze od programów).
Korekta głośności	Reguluje głośność aktualnego wejścia relatymnie do innych wejść, gdy „Wejścia docelowe” jest nastawione na nazwę aktualnego wejścia (np. AV1).
Dźwięk przestrzenny	Wybiera tryb dźwięku przestrzennego.„Dolby Virtual”: Wykorzystuje głośniki odbiornika TV do symulacji dźwięku dookólnego, wytwarzanego przez system wielokanałowy.„Wył.”: Dla normalnego odbioru stereofonicznego lub monofonicznego.
Korekta BBE	Dzięki kompensacji efektu fazowego w głośnikach za pomocą „BBE High Definition Sound System” sprawia, że dźwięk jest bardziej efektowny.

Podwójny dźwięk

Wybiera dźwięk z głośnika dla programu stereofonicznego lub dwujęzycznego.

„Stereo“, „Mono“: Dla programu stereofonicznego.

„A”/„B”/„Mono”: Dla programu dwujęzycznego wybrać „A” dla kanału dźwiękowego 1, „B” dla kanału dźwiękowego 2 lub „Mono” dla kanału monofonicznego, jeśli dostępny.

Wskazówka

Jeżeli zostało wybrane inne urządzenie, podłączone do odbiornika TV, nastawić „Podwójny dźwięk” na „Sterco”, „A” lub „B”.

Wskazówka

Opcje menu dźwięku inne niż „Podwójny dźwięk” nie mogą być używane dla gniazd słuchawek i wyjścia audio.

Menu Ustawień ekranu

W menu Ustawień ekranu można wybrać podane niżej opcje. Aby wybrać opcje w „Ustawienia”, należy sprawdzić w „Menu Obrazu” (strona 24).

Wejścia docelowe	W wypadku wejścia aktualnie oglądanego, wybrać używanie zwykłych nastawień lub nastawianie osobno każdej pozycji.„Zwykłe”: Stosuje zwykłe nastawienia, których regulacje są wspólne z tymi dla innych wejść, w których „Wejścia docelowe” jest nastawiony na „Zwykłe”.Nazwa aktualnego wejścia (np. AV1): Umożliwia osobne nastawienie każdej pozycji dla aktualnego wejścia.
Format ekranu	Szczegółowe informacje o formacie ekranu, zobacz „Aby ręcznie zmienić tryb ekranowy stosownie do transmitowanego programu” (strona 17).
Autoformatowanie	Automatycznie zmienia format ekranu, zgodnie z sygnałem programu. Aby zachować ustawienia własne, wybrać „Wył.”.WskazówkaNawet jeśli „Autoformatowanie” jest nastawiony na „Wł.” lub „Wył.”, zmiana formatu ekranu jest możliwa przez kilkakrotne naciśnięcie [IMAGE]
Domyślny tryb 4:3	Wybiera domyślny tryb ekranu do użycia z programami nadawanymi w formacie 4:3.„Smart”: Wyświetla konwencjonalny obraz telewizyjny 4:3 z imitacją efektu szerokoekranowego.„4:3”: Wyświetla programy nadawane w zwykłym formacie 4:3 w prawidłowych proporcjach.„Wył.”: Utrzymuje aktualne nastawienie „Format ekranu”, gdy zostanie zmieniony kanał lub wejście.WskazówkaTa opcja jest dostępna tylko, gdy „Autoformatowanie” jest nastawione na „Wł.”.
Pole wyświetlania	Reguluje obszar ekranu, na którym wyświetlany jest obraz.„Wszystkie piksele”: Wyświetlają obraz ze źródeł 1080i lub 1080p w oryginalnych rozmiarach, gdy części obrazu są obcięte.„Normalne”: Wyświetla obraz w oryginalnym rozmiarze.„-1”/,-2”: Powiększa obraz, aby ukryć krawędzie obrazu.Wskazówka„Wszystkie piksele” są dostępne tylko gdy format ekranu jest nastawiony na „Wide”.

ciąg dalszy

Przesunięcie poziome	Ustawia poziome położenie obrazu dla każdego formatu ekranu.WskazówkaTa opcja nie jest dostępna gdy „Pole wyświetlania” jest nastawione na „Wszystkie piksele”.
Przesunięcie pionowe	Nastawia pionową pozycję obrazu, gdy format ekranu jest nastawiony na Smart, Zoom lub 14:9.
Rozmiar pionowy	Nastawia pionową pozycję obrazu, gdy format ekranu jest nastawiony na Smart.

Menu Ustawień

W menu Ustawień można wybrać podane niżej opcje. Aby wybrać opcje w „Ustawienia”, należy sprawdzić w „Menu Obrazu” (strona 24).

Ustawienia Timera

Nastawia timer na włączenie/wyłączenie odbiornika TV.

Timer wyłączania

Ustawia okres czasu, po upływie którego odbiornik TV automatycznie przełącza się na tryb oczekiwania.

Gdy włączony jest Timer wyłączania, wskaźnik (Timer) na odbiorniku TV (na przodzie) świeci się na pomarańczowo.

Wskazówki

• Gdy odbiornik TV zostanie wyłączony i ponownie włączony, „Timer wyłączania” zostanie przywrócony do stanu „Wył.”
• „Timer wyłączania wkrótce wyłączy telewizor” pojawi się na minutę przed przełączeniem się odbiornika TV na tryb oczekiwania.

Timer włączania

Nastawia timer na włączenie odbiornika TV z trybu oczekiwania.

„Dzień”: Wybiera dzień, w którym Timer włączania ma zostać uruchomiony. „Czas”: Nastawia czas włączenia odbiornika TV.

„Czas trwania”: Wybiera czas, po którym automatycznie odbiornik TV ponownie przełączy się na tryb oczekiwania.

„Ustawienia głośności”: Nastawia głośność w momencie włączenia odbiornika TV za pomocą timera.

Nastawianie zegara

Umożliwia ręczne nastawienie zegara. Gdy odbiornik TV odbiera kanały cyfrowe, zegar nie może być ręcznie nastawiony, ponieważ jest nastawiany zgodnie z kodem czasu nadawanym razem z sygnałem.

Aut. inicjalizacja

Włącza „menu pierwszego uruchomienia” w celu wybrania języka i kraju/regionu, nastrojenia wszystkich dostępnych kanałów cyfrowych i analogowych oraz nastawienia czasu (tylko jeżeli kanały cyfrowe nie są odbierane).

Zazwyczaj nie ma potrzeby wykonywania tej operacji, ponieważ język i kraj/region zostają wybrane, a kanały dostrojone już przy pierwszej instalacji odbiornika TV (strona 6, 7). Opcja ta jednak umożliwia powtórzenie tego procesu (np. w celu ponownego dostrojenia odbiornika po przeprowadzce lub w celu wyszukania nowych kanałów uruchomionych przez stacje telewizyjne).

Oszczędzanie energii

Wybiera tryb oszczędzania energii, aby zmniejszyć zużycie energii przez odbiornik TV.

Gdy wybrane jest „Obraz wyłączony”, obraz zostaje wyłączony i wskaźnik (Obraz wyłączony) na odbiorniku TV (na przodzie) świeci się na zielono. Dźwięk zostaje bez zmiany.

ciąg dalszy

Tryb filmu	Zapewnia płynniejszy ruch obrazu podczas odtwarzania obrazów DVD lub magnetowidu zarejestrowanych na taśmie filmowej, redukując rozmazanie i ziarnistość obrazu.„Auto 1”: Dla stabilnego obrazu z minimalnymi zakłóceniami. Nastawić na „Auto 2”, jeżeli obraz jest częściowo zdegradowany.„Auto 2”: To nastawienie służy do normalnego użytku.„Wył.”: Wyłącza tryb filmu.UwagiNawet jeżeli wybrane jest „Auto 1” lub „Auto 2”, „Tryb filmu” zostanie automatycznie wyłączony i ruchomy obraz nie będzie płynnie odtwarzany, jeżeli obraz zawiera nieprawidłowe sygnały lub zbyt dużo zakłóceń.Tryb filmu nie jest dostępny, gdy używane są funkcje Zatrzymania obrazu lub PAP, lub gdy oglądany jest obraz ze źródeł 480p, 576p, 720p lub 1080p.
Głośność (głośność w słuchawkach)	Nastawia głośność słuchawck gdy „Wył. głośnika” jest nastawione na „Wył.”.
Wył. głośnika(link głośnikasłuchawek)	Włącza/wyłącza wbudowane głośniki odbiornika TV, gdy słuchawki zostają podłączone.„Wł.”: Dźwięk jest wyprowadzany tylko ze słuchawek.„Wył.”: Dźwięk jest wyprowadzany zarówno ze słuchawek, jak i odbiornika TV.
Głośnik	Włącza/wyłącza wewnętrzne głośniki odbiornika TV.„Wł.”: Głośniki odbiornika TV są włączone, aby słuchać dźwięku TV przez głośniki odbiornika.„Wył.”: Głośniki odbiornika TV zostają włączone, aby słuchać dźwięku programu TV tylko przez zewnętrzne urządzenie audio, podłączone do gniazd wyjścia audio.
Wyjście audio	„Regulowane”: Wyjście audio z systemu audio może nadal być sterowane pilotem odbiornika TV.„Stałe”: Wyjście audio z odbiornika TV jest stałe. Należy użyć regulatora głośności odbiornika audio aby nastawić głośność (i wykonać inne nastawienia audio) za pomocą systemu audio.
Czujnik światła	„Wł.”: Automatycznie optymalizuje ustawienia obrazu, zależnie od oświetlenia pokoju.„Wył.”: Wyłącza funkcję „Czujnik światła”.
Podświetlenielogo	Zapala i wyłącza logo Sony z przodu odbiornika TV.
Język	Wybiera język wyświetlanych menu.
Informacje	Wyświctła informacje o odbiorniku TV.
Zerowaniewszystkiego	Sprowadza wszystkie nastawienia do nastawień fabrycznych, po czym uruchamia ekran Automatycznej inicjalizacji.UwagaWszystkie nastawienia, włączając Cyfrową Listę Ulubionych, kraj, język, automatycznie nastawiane kanały itp. zostaną sprowadzone do nastawień domyślnych.

Menu Ustawień AV

Można wybrać poniższe opcje w menu Ustawień AV. Aby wybrać opcje w „Ustawienia”, należy sprawdzić w „Menu Obrazu” (strona 24).

Ustawienia A/V

Przypisuje nazwę każdemu urządzeniu podłączonemu do bocznych i tylnych gniazd. Po wybraniu urządzenia, nazwa ta będzie przez chwilę wyświetlana na ekranie. Można pominąć źródło sygnału wejścia, które nie jest podłączone do żadnego z urządzeń.

1 Nacisnąć ⬆/♥, aby wybrać żądane źródło wejścia, po czym nacisnąć ⊕.

2 Nacisnąć / , aby wybrać żądaną opcję poniżej, po czym nacisnąć .

Nazwy urządzeń: Wykorzystuje jedną z zaprogramowanych etykiet do nadania nazwy podłączonemu urządzeniu.

„Edycja”: Tworzy własną nazwę. Wykonać kroki od 2 do 4 z „Nazwy programów” (strona 35).

„Pomiń”: Pomija niepotrzebne źródło wejścia.

Wejście AV7

„Auto”: Automatycznie przełącza między gniazdami komponentowymi wideo, gniazdem S wideo i gniazdami kompozytowymi wideo z lewej strony odbiornika TV, zależnie od połączeń kablowych.

„Składowy”: Włącza gniazda komponentowe wideo z lewej strony odbiornika TV.

„S Video”: Włącza gniazdo S wideo z lewej strony odbiornika TV.

„Złożony”: Włącza gniazda kompozytowe wideo z lewej strony odbiornika TV.

Wskazówka

Gdy wiele kabli jest podłączonych i wybrane zostanie „Auto”, włączone zostaną kolejno „Składowy”, „S Video”, „Złożony”.

ciąg dalszy

Wyjście AV2	Nastawia wysyłanie sygnału przez gniazdo oznaczone 12, znajdujące się z tyłu odbiornika TV. Po podłączeniu magnetowidu lub innego urządzenia nagrywającego do gniazda 12; można nagrywać z urządzenia podłączonego do innych gniazd odbiornika TV.„TV”: Wyprowadza sygnały programu TV.„AV1”: Wyprowadza sygnały z urządzenia podłączonego do gniazda 1.„AV3”: Wyprowadza sygnały z urządzenia podłączonego do gniazda 3.„AV7”: Wyprowadza sygnały z urządzenia podłączonego do gniazda 7.„Auto”: Wyprowadza to, co jest oglądane na ekranie (z wyjątkiem sygnałów z gniazd 1/4 HDMI IN 5, HDMI IN 6 i PC ).
System kolorów	Wybiera system kolorystyczny („Auto”, „PAL”, „SECAM”, „NTSC3.58” lub „NTSC4.43”), zależnie od sygnału wprowadzanego ze źródła wejścia.
Tryb Gra	Zależnie od gry, czas reakcji może zwalniać podczas szybkich scen itp. Wybrać „Wł.”, aby poprawić czasy reakcji.
Matryca kolorów	Zwykle używana w nastawieniu fabrycznym (AV1/2/3/7 (Kompozytowy i S wideo sygnał wejścia) jest nastawione na „ITU601”, a AV4/5/6/7 (Komponentowy sygnał wejścia) jest nastawione na „Auto”). Jeżeli odcień obrazu ze źródła wejścia jest nienaturalny, wybrać „ITU601” lub „ITU709”, co normalizuje odcień.

Menu Ustawień analogowych

Opcje podane niżej można wybrać w menu Ustawień analogowych. Aby wybrać opcje w „Ustawienia”, należy sprawdzić w „Menu Obrazu” (strona 24).

Przyciskijednocyfrowe	Gdy „Przyciski jednocyfrowe” jest nastawione na „Wł.”, można wybrać kanał analogowy używając jednego z zaprogramowanych przycisków numerycznych (0 – 9) na pilocie.UwagaGdy „Przyciski jednocyfrowe” jest nastawione na „Wł.”, nie można wybrać kanałów o numerze 10 i wyższym przez wprowadzenie dwóch cyfr za pomocą pilota.
Autoprogramowanie	Wyszukuje wszystkie dostępne kanały analogowe.Zazwyczaj nie ma potrzeby wykonywania tej operacji, ponieważ kanały zostały już dostrojone przy pierwszej instalacji odbiornika TV (strona 7).Opcja ta jednak umożliwia powtórzenie tego procesu (np. w celu ponownego dostrojenia odbiornika po przeprowadzce lub w celu wyszukania nowych kanałów uruchomionych przez stacje telewizyjne).
Sortowanieprogramów	Zmienia kolejność, w jakiej kanały analogowe są zapisane w pamięci odbiornika TV.1 Nacisnąć / , aby wybrać kanał, który ma być przeniesiony na nową pozycję, po czym nacisnąć 2 Nacisnąć / , aby wybrać nową pozycję dla kanału, po czym nacisnąć .
Nazwyprogramów	Nadaje kanałowii dowolną nazwę, zawierającą maksymalnie pięć liter lub cyfr. Po wybraniu kanału, nazwa będzie przez chwilę wyświetlana na ekranie. (Nazwy kanałów są zazwyczaj pobierane automatycznie z teletekstu (jeśli dostępny).)1 Nacisnąć / , aby wybrać kanał, który ma być nazwany, po czym nacisnąć .2 Nacisnąć / , aby wybrać żądaną literę lub cyfrę („_” dla spacji), po czym nacisnąć .Jeśli wpisany został niewłaściwy znakNacisnąć / , aby wybrać nieprawidłowy znak. Następnie nacisnąć / , aby wybrać prawidłowy znak.Aby skasować wszystkie znakiWybrać „Zerow.”, po czym nacisnąć 3 Powtarzać procedurę kroku 2, aż wpisana zostanie pełna nazwa.4 Wybrać „OK”, po czym nacisnąć .

ciąg dalszy

Programowanie ręczne

Przed wybraniem „Nazwa”/„ARC”/„Filtracja dźwięku”/„Pomiń”/„Dekoder”, nacisnąć PROG +/-, aby wybrać numer programu, na którym jest kanał. Nie można wybrać numeru programu nastawionego na pomijanie (strona 37).

Program/System/Kanal

Programuje ręcznie kanały programów.

1 Nacisnąć ♠/♥, aby wybrać „Program”, po czym nacisnąć

2 Nacisnąć ♗/▽, aby wybrać numer programu, który ma być ręcznie strojony (w wypadku strojenia magnetowidu, wybrać kanał 00), po czym nacisnąć RETURN.

3 Nacisnąć ♠/♥, aby wybrać „System”, po czym nacisnąć ⊕

4 Nacisnąć ♗/▽, aby wybrać jeden z następujących systemów telewizyjnych, po czym nacisnąć ◀.

B/G: Dla krajów/regionów Europy zachodniej

I: Dla Wielkiej Brytanii

D/K: Dla krajów/regionów Europy wschodniej

L: Dla Francji

5 Nacisnąć ♠/♥, aby wybrać „Kanał”, po czym nacisnąć ⊕.

6 Nacisnąć ♗/▽, aby wybrać „S” (dla kanałów TV kablowej) lub „C” (dla kanałów telewizji naziemnej), po czym nacisnąć ➔.

7 Wykonać strojenie kanałów w następujący sposób:

Jeśli nie jest znany numer kanału (częstotliwość)

Nacisnąć ♠/▽, aby szukać kolejnego dostępnego kanału. Z chwilą znalezienia kanału, przeszukiwanie zatrzyma się. Aby kontynuować szukanie, nacisnąć ♠/▽.

Jeśli znany jest numer kanału (częstotliwość)

Przyciskami numerycznymi wpisać numer żądanego kanału stacji telewizyjnej lub numer kanału magnetowidu.

8 Nacisnąć , aby przejść do „Potwierdź”, po czym nacisnąć .

9 Nacisnąć ↓, aby wybrać „OK”, po czym nacisnąć ⊕.

Powtórzyć powyższą procedurę, aby zaprogramować ręcznie inne kanały.

Nazwa

Nadać wybranemu kanałowi nazwę zawierającą maksymalnie pięć liter lub cyfr. Po wybraniu kanału, nazwa ta będzie przez chwilę wyświetlana na ekranie. Aby wprowadzać znaki, wykonać kroki od 2 do 4 z „Nazwy programów” (strona 35).

ARC

Umożliwia precyzyjne, ręczne dostrojenie wybranego numeru programu, jeżeli spodziewamy się, że niewielkie dostrojenie poprawi jakość obrazu. Można nastawić dostrajanie w zakresie od -15 do +15. Po wybraniu „Wł.” dostrajanie wykonywane jest automatycznie.

Filtracja dźwięku

Polepsza jakość dźwięku w poszczególnych kanałach w przypadku zniekształceń w programach monofonicznych. Czasami niestandardowy sygnał transmisji podczas oglądania programów monofonicznych może powodować zniekształcenia dźwięku lub też jego okresowe wyciszanie. Jeśli nie występują zniekształcenia dźwięku, zalecane jest pozostawienie ustawienia fabrycznego „Wył.”

Uwagi

• Nie można odbierać dźwięku stereofonicznego lub podwójnego, gdy wybrane jest „Słaba” lub „Mocna”.
• „Filtracja dźwięku” nie jest dostępne, gdy „System” jest nastawione na „L”.

Pomiń

Gdy naciskane jest PROG +/-, aby wybierać kanały, pomija analogowe kanały niewykorzystane. (Można wybrać pominięty kanał przyciskami numerycznymi.)

Dekoder

Odbiera i nagrywa wybrane kodowane kanały, gdy dekoder jest bezpośrednio podłączony do gniazda scart /← lub do gniazda scart / 2 przez → ⬆ magnetowid.

Uwaga

Zależnie od kraju/regionu wybranego w „Kraj” (strona 6), ta opcja może nie być dostępna.

Potwierdź

Zapisuje w pamięci zmiany, wykonane w nastawieniach „Programowanie ręczne”.

Menu Ustawień cyfrowych DVB

Opcje podane niżej można wybrać w menu Ustawień cyfrowych. Aby wybrać opcje w „Ustawienia”, zobacz „Menu Obrazu” (strona 24).

Uwaga

Niektóre funkcje mogą być niedostępne w niektórych krajach.

Ustawienia cyfrowe

Wyświetla menu „Ustawienia cyfrowe”.

Ustawienia napisów

Wyświetla na ekranie cyfrowe napisy.

Gdy wybrane zostanie „Słaby słuch”, wizualna pomoc może być także wyświetlana na ekranie, razem z napisami (jeżeli kanał TV nadaje takie informacje).

Język napisów

Wybiera język, w którym wyświetlane są napisy.

Język audio

Wybiera język używany dla programu. Niektóre kanały cyfrowe mogą nadawać kilka rodzajów audio, z różnymi językami dla programu.

Typ audio

Zwiększa poziom dźwięku, gdy wybrane zostało „Słaby słuch”.

Ochrona przed dziećmi

Nastawia ograniczenie wiekowe dla programów. Każdy program, który przekracza ograniczenie wiekowe, może być oglądany tylko po prawidłowym wprowadzeniu kodu PIN.

1 Nacisnąć przyciski numeryczne, aby wprowadzić swój istniejący kod PIN.

Jeżeli kod PIN nie został przedtem nastawiony, pojawi się ekran wprowadzania kodu PIN. Postępować według instrukcji „Kod PIN” poniżej.

2 Nacisnąć ⬆/✉, aby wybrać ograniczenie wiekowe lub „Brak” (oglądanie bez ograniczenia), po czym nacisnąć

3 Nacisnąć RETURN.

Kod PIN

Nastawia kod PIN po raz pierwszy lub umożliwia zmianę kodu PIN.

1 Wprowadzić PIN następująco:

Jeżeli PIN został poprzednio nastawiony

Nacisnąć przyciski numcryczne, aby wprowadzić swój istniejący kod PIN.

Jeżeli PIN nie był nastawiony

Nacisnąć przyciski numeryczne, aby wprowadzić fabrycznie nastawiony PIN, czyli 9999.

2 Nacisnąć przyciski numeryczne, aby wprowadzić nowy kod PIN.

Pojawi się komunikat informujący, że nowy PIN został zaakceptowany.

3 Nacisnąć RETURN.

Wskazówka

Kod PIN 9999 jest zawsze akceptowany.

Ustawienia techniczne

Wyświetla menu Technicznych ustawień.

„Auto. info. dot. usług”: Umożliwia wykrywanie i zapisywanie w pamięci odbiornika TV nowych cyfrowych usług, w miarę jak stają się dostępne. „Pobier. oprogramowania”: Umożliwia automatyczny odbiór przez odbiornik TV aktualizacji oprogramowania (gdy są ogłaszane), bezpłatnie za pomocą istniejącej anteny. Zalecane jest stałe nastawienie tej opcji na „Wł.”. Jeżeli nie chcemy aktualizować oprogramowania, należy nastawić tę opcję na „Wył.”. „Informacje o systemie”: Wyświetla aktualną wersję oprogramowania i poziom sygnału.

„Strefa czasu”: Umożliwia ręczny wybór strefy czasu, w której znajduje się odbiorca, jeżeli strefa czasu nie jest taka sama, jak domyślne nastawienie dla kraju odbiorcy.

Ustawienia modułu CA

Umożliwia dostęp do usługi telewizji na życzenie (Pay Per View), po otrzymaniu modułu warunkowego dostępu (CAM) oraz karty widza. Lokalizacja gniazda (PCMCIA), zobacz strona 43.

Uwagi

• Moduł warunkowego dostępu (CAM) nie jest obsługiwany w niektórych krajach. Należy zasięgnąć informacji u autoryzowanego sprzedawcy.
• „Ustawienia modułu CA” są dostępne tylko, gdy włóżony jest CAM.

Programowanie cyfrowe

Wyświetla menu „Programowanie cyfrowe”.

Autoprogramowanie

Stroi wszystkie dostępne kanały cyfrowe.

Zwykle nie ma potrzeby wykonywania tej operacji, ponieważ kanały zostały zaprogramowane w czasie pierwszego włączenia odbiornika TV (strona 7). Opcja ta jednak umożliwia powtórzenie tego procesu (np. w celu ponownego dostrojenia odbiornika po przeprowadzce lub w celu wyszukania nowych kanałów uruchomionych przez stacje telewizyjne).

Edycja listy programów

Usuwa wszystkie niechciane kanały cyfrowe zapisane w pamięci odbiornika TV i zmienia kolejność cyfrowych kanałów zapisanych w pamięci odbiornika TV.

1 Nacisnąć 仓/亏, aby wybrać kanał, który ma być usunięty lub przeniesiony na nową pozycję.

Jeżeli znamy numer programu

Nacisnąć przyciski numeryczne, aby wprowadzić trzycyfrowy numer programu dla żądanej stacji.

2 Należy usuwać lub zmieniać kolejność cyfrowych kanałów w następujący sposób:

Aby usunąć cyfrowy kanał

Nacisnąć ⬆Pojawi się komunikat potwierdzający zamiar usunięcia cyfrowego kanału. Nacisnąć ⇔ aby wybrać „Tak”, po czym nacisnąć

Aby zmienić kolejność cyfrowych kanałów

Nacisnąć ⇔, po czym nacisnąć ⇌/✉, aby wybrać nową pozycję dla kanału i nacisnąć ⇌. W razie potrzeby powtórzyć kroki 1 i 2, aby przesunąć inne kanały.

3 Nacisnąć RETURN.

Programowanie ręczne

Ręcznie stroi kanały cyfrowe.

1 Nacisnąć przycisk numeryczny, aby wybrać numer kanału, który ma być ręcznie nastrojony, po czym nacisnąć ♗/♥, aby nastroić kanał.

2 Gdy znalezione zostaną dostępne kanały, nacisnąć ♠/♥, aby wybrać kanał który chcemy zapisać w pamięci, po czym nacisnąć

3 Nacisnąć ♗/▽, aby wybrać numer programu, pod którym ma być zapisany nowy kanał, po czym nacisnąć ⊕

Powtórzyć powyzszą procedurę, aby nastroić ręcznie inne kanały.

Menu Ustawień PC

Poniższe opcje można wybrać w menu Ustawień PC, gdy odbiornik TV jest podłączony do komputera.

1 Nacisnąć kilkakrotnie /azPC pojawi się na ekranie.
2 Nacisnąć MENU aby wyświetlić menu Ustawień PC.

Obraz

Tryb wyświetlania	Wybiera tryb wyświetlania.„Wideo”: Wybrać aby oglądać obraz wideo.„Tekst”: Wybrać aby oglądać tekst, wykresy lub tabele.
Zerowanie	Sprowadza wszystkie nastawienia „Obraz” z wyjątkiem „Tryb wyświetlania” do nastawień fabrycznych.
Podświetlenie	Reguluje jasność światła.
Kontrast	Zwiększa lub zmniejsza kontrast obrazu.
Jasność	Rozjaśnia lub przyciemnia obraz.
Temperatura barw	Reguluje biel obrazu.„Zimne”: Nadaje bieli niebieski odcień.„Neutralne”: Nadaje bieli neutralny odcień.„Ciepłe 1”/„Ciepłe 2”: Nadaje bieli czerwony odcień. „Ciepłe 2” nadaje czerwieńszy odcień niż „Ciepłe 1”.

Dźwięk

Tryb dźwięku

Wybiera tryb dźwięku.„Dynamiczny”: Wzmacnia tony wysokie i niskie.„Standardowy”: Dla standardowego dźwięku. Ustawienie zalecane przy korzystaniu z kina domowego.„Własny”: Płaska charakterystyka. Umożliwia także zapisanie w pamięci preferowanych ustawień.

Inne

Automatyczna regulacja	Automatycznie nastawia pozycję wyświetlania, fazę i wielkość pikseli obrazu, gdy odbiornik TV otrzymuje sygnał wprowadzany z podłączonego komputera. WskazówkaAutomatyczna regulacja może nie działać poprawnie z niektórymi sygnałami wejścia. W takich wypadkach należy ręcznie nastawić „Faza”, „Wielkość piksela”, „Przesunięcie poziome” i „Przesunięcie pionowe”.
Zerowanie	Sprowadza wszystkie nastawienia „Inne” do nastawień fabrycznych.
Faza	Wyregulować fazę w razie migotania ekranu.
Wielkość piksela	Wyregulować wielkość piksela, gdy na obrazie występują niepożądane pionowe pasy.
Przesunięcie poziome	Ustawia poziome położenie obrazu dla każdego formatu ekranu.
Przesunięcie pionowe	Ustawia położenie pionowe obrazu dla każdego formatu ekranu.
Format ekranu	Wybiera tryb ekranu.„Normalny”: Wyświetla obraz w oryginalnym rozmiarze.„Pełny 1”: Powiększa obraz, aby wypełnić obszar wyświetlenia, zachowując oryginalne proporcje pionu do poziomu.„Pełny 2”: Powiększa obraz, aby wypełnić obszar wyświetlenia.
Zarządzanie energią	Przełącza odbiornik TV na tryb oczekiwania, gdy przez 30 sekund żaden sygnał nie zostanie odebrany.

Podłączanie dodatkowego sprzętu

Do odbiornika TV można podłączyć cały szereg dodatkowych urządzeń. Kabli połączeniowych nie ma w zestawie.

Podłączenie do odbiornika TV (do gniazd z boku)

Aby podłączyć Należy
Odtwarzacz DVD z wyjściem komponentowym A	Podłączyć do gniazd komponentowych Y, P_B/C_B , P_R/C_R 71 gniazda audio L (MONO), R 72
Kamera wideo S VHS/Hi8/DVC B	Podłączyć do gniazda S wideo S→7 lub gniazda wideo 74 do gniazd audio 75 Aby uniknąć zakłóceń obrazu, nie podłącać kamery wideo do gniazda wideo 76 gniazda S wideo 77 jednocześnie. Gdy podłączane jest urządzenie monofoniczne, podłączyć do gniazda L 78 WskazówkaMożna wybrać sygnał wejścia nastawiając „Wejście AV7” w menu „Ustawicnia AV” (strona 33).
Słuchawki C Aby w słuchawkach odbierać dźwięk z odbiornika TV należy je podłączyć do gniazda 0.

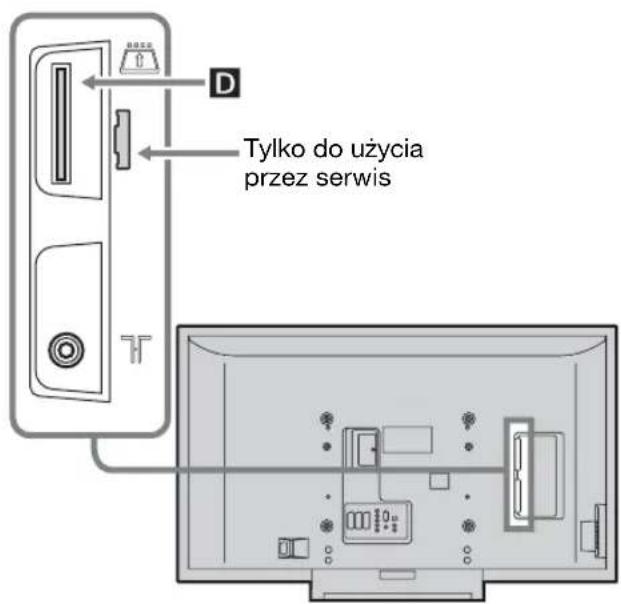

Moduł warunkowego dostępu (CAM) D	Aby korzystać z usług Pay Per View. Szczegółowe informacje, zobacz w instrukcji obsługi dostarczonej razem z CAM. Aby użyć CAM, nacisnąć przycisk wyrzucania i wyjąć atrapę karty. Należy wyłączyć odbiornik TV przed umieszczeniem CAM w szczelinie CAM. Gdy CAM nie jest używany, zalecane jest, aby atrapa karty była na stałe włóżona do otworu CAM.UwagaModuł warunkowego dostępu (CAM) nie jest obsługiwany w niektórych krajach. Należy zasięgnąć informacji u autoryzowanego sprzedawcy.

ciąg dalszy

Podłączanie do odbiornika TV (z tyłu)

Aby podłączyć Należy

Cyfrowy	Podłączyć do gniazda HDMI IN
odbiornik	5 lub 6, jeżeli urządzenie posiada
telcwizji	gniazdo HDMI. Cyfrowe sygnały
satelitarny lub	wideo i audio są wprowadzane z
odtwarzacz DVD	urządzenia. Jeżeli urządzenie
E	posiada gniazdo DVI, podłączyć
	gniazdo DVI do gniazda HDMI
	IN 6 przez interfejs adaptera
	DVI - HDMI (brak w zestawie),
	a gniazda wyjścia audio
	urządzenia podłączyć do gniazd
	wcjść audio HDMI IN 6.
	Uwaga
	Gniazda HDMI współpracują tylko
	z następcującymi wejściami wideo:
	480i, 480p, 576i, 576p, 720p, 1080i i
	1080p. Podłączając komputer,
	należy użyć gniazda PC

Komputer F Podłączyć do gniazd PC .

	Zalecane jest użycie kabla komputera z rdzeniami ferrytowymi.
Cyfroweurządzenie audio (PCM) G	Podłączyć do gniazdaOPTICAL OUT, używając światłowodowcgo kabla audio.UwagaGniazdo OPTICAL OUTwspółpracuje tylko z cyfrowymi sygnałami naziemnymi.
Sprzęt audio Hi-Fi H	Aby odsłuchować dźwięk z odbiornika TV na sprzęcie audio Hi-Fi, podłączyć do gniazd wyjścia audio [IMAGE]
Odtwarzacz DVD z wyjściem komponentowym I	Podłączyć do gniazd komponentowych i do gniazd audio [IMAGE] 4.
Konsola gier widco, odtwarzacz DVD lub dekoder J	Podłączyć do złącza SCART [IMAGE] / +Przy podłączeniu dekodera, kodowany sygnał z tunera TV jest wysyłany do dekodera, a następnie dekoder wysyła sygnał rozkodowany.
Nagrywarka DVD lub magnetowid zgodny ze SmartLink K	Podłączyć do złącza SCART [IMAGE] -2. SmartLink stanowi bezpośrednie łącze między odbiornikiem TV a magnetowidem/nagrywarką DVD.
Magnetowid lub odtwarzacz DVD L	Szczegółowe informacje, zobacz strona 5.

Programowanie pilota

Ten pilot jest zaprogramowany na obsługę odbiorników TV Sony, większości odtwarzaczy DVD, magnetowidów i amplitunerów (kino domowe itp.) Sony.

Aby sterować magnetowidami i odtwarzaczami DVD innych producentów (oraz nicktórymi modelami magnetowidów, odtwarzaczy DVD i ampiltunerów Sony), należy wykonać następującą procedurę programowania pilota.

Uwaga

Przed rozpoczęciem należy sprawdzić trzycyfrowy kod producenta odtwarzacza DVD, magnetowidu lub amplituncera w „Kody producenta” na strona 45.

1 Nacisnąć i przytrzymać przycisk funkcji DVD, magnetowidu (VCR) lub amplitunera (AMP), który będzie zaprogramowany na pilocie i nacisnąć trzymując wciśnięty przycisk funkcji.
Wybrany przycisk funkcji (DVD, VCR lub AMP) zacznie migać.

2 Naciskając przyciski numeryczne wprowadzić trzycyfrowy numer kodu producenta gdy przycisk się świeci. Jeżeli kod nie zostanie wpisany w ciągu 10 sekund, należy ponownie wykonać krok 1.

3 Nacisnać ⊕

Jeżeli programowanie jest prawidłowe, wybrany przycisk funkcji mignie dwa razy, a jeżeli nie, mignie pięć razy.

4 Włączyć urządzenie i sprawdzić, czy działają następujące główne funkcje.

▷ (odtwarzanie), ■ (zatrzymanie), ◀◀ (przewijanie do tyłu), ▶▶ (przewijanie do przodu), wybieranie kanału zarówno odtwarzacza DVD jak i magnetowidu, TOP MENU/MENU i ♠/▽/↔/↔ tylko dla odtwarzaczy DVD.

Jeżeli urządzenie lub niektóre funkcje nie działają

Wpisać prawidłowy kod lub wypróbować następny kod podany dla tej marki. Należy pamiętać, że nie wszystkie modele każdej marki mogą być obsługiwane.

Aby wrócić do normalnego odbioru TV

Nacisnąć przycisk funkcji TV, DIGITAL lub ANALOG.

Kody producenta

Lista producentów magnetowidów

Marka Kod
SONY 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 362
AIWA 325, 331, 351
AKAI 326, 329, 330
DAEWOO 342, 343
GRUNDIG 358, 355, 360, 361, 320, 351, 366
HITACHI 327, 333, 334
JVC 314, 315, 322, 344, 352, 353, 354, 348, 349
LG 332, 338
LOEWE 358, 355, 360, 361, 320, 351
MATSUI	356, 357
ORION	328
PANASONIC	321, 323
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359, 363, 364
SAMSUNG 339, 340, 341, 345
SANYO	335, 336
SHARP	324

ciąg dalszy

Marka Kod

THOMSON 319, 350, 365

TOSHIBA 337

Lista producentów odtwarzaczy DVD

Odtwarzacz DVD

Marka Kod

SONY 001, 029, 030, 036, 037, 038, 039, 040, 041, 042, 043, 044, 053, 054, 055

AIWA 021

AKAI 032

DENON 018, 027, 020, 002

GRUNDIG 009, 028, 023, 024, 016, 003

HITACHI 025, 026, 015, 004, 035

JVC 006, 017

KENWOOD 008

LG 015, 014, 034

LOEWE 009, 028, 023, 024, 016, 003

MATSUI 013,016

ONKYO 022, 033

PANASONIC 018, 027, 020, 002, 045, 046, 047

PHILIPS 009, 028, 023, 024, 016, 003, 031

PIONEER 004, 050, 051, 052

SAMSUNG 011,014

SANYO 007

SHARP 019,027

THOMSON 012

TOSHIBA 003, 048, 049

YAMAHA 018,027,020,002

Odtwarzacz DVD/Magnetowid

Marka Kod

SONY 101

Nagrywarka DVD

Marka Kod

SONY 201, 202, 203

Lista modeli systemów AUX Sony

System kina domowego DAV

Marka Kod

SONY (DAV) 401, 402, 403, 404

Amplituner AV

Marka Kod

SONY 451, 452, 453, 454

Tuner naziemnej TV cyfrowej

Marka Kod

SONY 501, 502, 503

Informacje dodatkowe

Dane techniczne

Wyświetlacz

Zasilanie:

220–240 V prądu zmiennego, 50 Hz

Rozmiar ekranu:

46 cali (W przybliż. 116,8 cm mierzone po przekątnej)

Rozdzielczość ekranu:

1 920 punktów (w poziomie) × 1 080 linii (w pionie)

Pobór mocy:

249 W

Pobór mocy w trybie oczekiwania:

0,3 W

W przybliż. 1 262 × 795 × 322 mm (razem z

podstawą)

W przybliż. 1 262 × 734 × 121 mm (bez podstawy)

Waga:

W przybliż. 41 kg (razem z podstawą)

W przybliż. 36 kg (bez podstawy)

System panelu

Panel LCD (wyświetlacz ciekłokrystaliczny)

System TV

Analogowy: Zależy od wybranego kraju/regionu:

B/G/H, D/K, L, I

Cyfrowy: DVB-T

System kolorystyczny/Wideo

Analogowy:PAL, SECAM

NTSC 3.58, 4.43 (tylko wejście Video In)

Cyfrowy: MPEG-2 MP@ML

Antena

75 omów zewnętrzne złącze VHF/UHF

Zakres kanałów

Analogowy:VHF: E2–E12

UHF: E21-E69

CATV: S1–S20

HYPER: S21–S41

D/K: R1-R12, R21-R69

21-stykowe złącze SCART (standard CENELEC), w tym wejście audio/video, wejście RGB, wyjście audio/video TV.

21-stykowe złącze SCART (standard CENELEC), w tym wejście audio/widco, wejście RGB, wybieralne wyjście audio/wideo oraz interfejs Smartlink.

21-stykowe złącze scart (standard CENELEC), włącznie z wejściem audio/video, wejściem RGB oraz wyjściem audio/video, które aktualnie znajduje się na ekranie.

Obsługiwane formaty: 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vp-p, 75 omów, synchronizacja ujemna 0,3 V

P_B / C_B : 0,7 Vp-p, 75 omów

P_R/C_R : 0,7 Vp-p, 75 omów

Wejście audio (złącza uniwersalne - phono)

500 mVrms

Impedancja: 47 kiloomów

HDMI IN 5,6

Wideo: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Audio: Dwukanałowy liniowy PCM 32, 44,1 oraz 48 kHz, 16, 20 i 24 bitów lub analogowe wejście audio (złącza uniwersalne - phono) (HDMI IN 6)

Obsługiwane formaty: 1080i, 720p, 576p, 576i, 480p, 480i

Y: 1 Vp-p, 75 omów, synchronizacja ujemna 0,3 V

P_B / C_B : 0,7 Vp-p, 75 omów

Pr / Cr : 0,7 Vp-p, 75 omów

S→7 Wejście S-video (4-stykowe typu mini DIN)

7 Wejście wideo (złącze uniwersalne - phono)

7 Wejście audio (złącza uniwersalne - phono)

OPTICAL OUT (gniazdo OPTICAL OUT)

Wyjście audio (lewy/prawy) (złącza uniwersalne - phono)

PC - Wojście PC (15 Dsub) (zobacz strona 48)

G: 0,7 Vp-p, 75 omów, non Sync on Green

B: 0,7 Vp-p, 75 omów, non Sync on Green

R: 0,7 Vp-p, 75 omów, non Sync on Green

HD: 1-5 Vp-p

VD: 1-5 Vp-p

→ Wejście PC audio (złącze miniaturowe)

○ Złącze słuchawek

Szczelina CAM (Moduł warunkowego dostępu)

Moc dźwięku

11 W + 11 W

Dostarczone wyposażenie

Zobacz „1: Sprawdzanie wyposażenia” na stronie 4.

Wyposażenie dodatkowe

• Uchwyt do montażu naściennego SU-WL51
  • Stolik TV SU-FL61
  • Kolorowa ramka CRU-46X1

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.

ciąg dalszy

Tabela referencyjna sygnałów wejścia PC

Sygnały Poziomo (Piksel) Pionowo (Linia)			Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Standard
VGA 640 480 31,5 60 VGA
	640 480 37,5 75 VESA
	720 400 31,5 70 VGA-T
SVGA	800	600	37,9	60	Wytyczne VESA
	800 600	46,9 75 VESA
XGA	1024	768	48,4	60	Wytyczne VESA
	1024	768 56,5 70 VESA
	1024	768	60	75 VESA
WXGA	1280	768 47,4 60 VESA
	1280	768 47,8 60 VESA
	1360	768 47,7 60 VESA

- Wejście PC tego odbiornika TV nie współpracuje z Sync on Green, ani z Composite Sync.

- Wejście PC tego odbiornika TV nie współpracuje z sygnałami wybieranymi międzyliniowo (z przepłotem).

- Dla najlepszej jakości obrazu zalecane jest używanie sygnałów z komputera (podanych wytłuszczonym drukiem) w powyższej tabeli, o częstotliwości pionowej 60 Hz. W funkcji „plug and play” (podłącz i używaj) sygnały o częstotliwości pionowej 60 Hz będą wybrane automatycznie.

Rozwiązywanie problemów

Sprawdzić, czy wskaźnik ⏻ (oczekiwanie) miga na czerwono.

Gdy miga

Uruchomiona została funkcja autodiagnostyki.

1 Policzyć ile razy miga wskaźnik ⏻ (oczekiwania) pomiędzy dwusekundowymi przerwami.
Na przykład, wskaźnik miga trzy razy, potem jest dwusekundowa przerwa, potem znów wskaźnik miga trzy razy, itd.
2 Nacisnąć ⏻ na odbiorniku TV (z prawej strony) aby go wyłączyć, odłączyć przewód zasilający oraz poinformować sprzedawcę sprzętu lub punkt serwisu Sony o sposobie migania wskaźnika (ile razy miga).

Gdy nie miga

1 Sprawdzić możliwe sytuacje w poniższych tabelach.

2 Jeśli problemy nadal będą występować, należy zlecić sprawdzenie odbiornika TV wykwalifikowanemu personelowi.

Obraz

Problem Przyczyna/Środki zaradcze

Brak obrazu (ekran jest ciemny) i brak dźwięku	• Sprawdzić podłączenie anteny.• Podłączyć odbiornik TV do sieci i nacisnąć ⏻ na odbiorniku TV (z prawej strony).• Jeśli wskaźnik ⏻ (oczekiwanie) zaświeci się na czerwono, nacisnąć TV I/➁.
Brak obrazu lub brak informacji menu z urządzenia podłączonego do złącza SCART	• Sprawdzić, czy to dodatkowe urządzenie jest włączone i kilkakrotnie nacisnąć ⏻ ażna ekranie zostanie wyświetlony symbol prawidłowego wejścia.• Sprawdzić połączenie między dodatkowym urządzeniem a odbiornikiem TV.
Podwójne obrazy lub zjawy	• Sprawdzić antenę lub podłączenie kabla antenowego.• Sprawdzić położenie anteny i jej kierunek.
Na ekranie widać tylko śnieżenie i zakłócenia	• Sprawdzić, czy antena nie jest złamana lub zgięta.• Sprawdzić, czy nie upłynął okres żywotności anteny (3–5 lat w zwykłych warunkach, 1–2 lat w środowisku nadmorskim).
Zniekształcony obraz (linie przerywane lub paski)	• Umieścić odbiornik TV z dala od źródeł zakłóceń elektrycznych, takich jak samochody, motocykle, suszarki do włosów lub instrumenty optyczne.• Ustawiając dodatkowe urządzenie, między nim a odbiornikiem TV nalczy pozostawić pewien odstęp.• Sprawdzić, czy antena jest podłączona za pomocą dostarczonego w zestawie kabla koncentrycznego.• Kabel antenowy powinien się znajdować z dala od innych kabli połączeniowych.
Zakłócenia obrazu podczas oglądania kanału telewizyjnego	• Wybrać „Programowanie ręczne” w menu „Ustawienia analogowe” i wyregulować „ARC” (Automatyczne dostrajanie), aby otrzymać lepszy obraz (strona 36).
Na ekranie pojawiają się czarne i/lub jasne punkciki	• Obraz na ekranie składa się z pikseli. Czarne i/lub jasne punkciki (czyli piksele) na ekranie nie świadczą o wadliwym działaniu.

ciąg dalszy

Problem Przyczyna/Środki zaradcze

Brak koloru w kolorowych programach telewizyjnych	Wybrać „Zerowanie” w menu „Obraz” aby wrócić do nastawień fabrycznych (strona 24).
Brak koloru lub nieprawidłowe kolory podczas oglądania sygnału z gniazd Y, P_B/C_B , P_R/C_R 4 lub 7	Sprawdzić podłączenie gniazd Y, P_B/C_B , P_R/C_R 4 lub 7.Upewnić się, że wtyczki Y, P_B/C_B , P_R/C_R 4 lub 7 są dobrze osadzone w swoich gniazdach.

Dźwięk

Problem Przyczyna/Środki zaradcze

Brak dźwięku, ale obraz jest dobry	Nacisnąć +/ - lub ※ (Wyciszenie dźwięku).Sprawdzić, czy „Głośnik” jest nastawione na „Wł.” w menu „Ustawienia” (strona 32).
Dźwięk z zakłóceniami	Zobacz przyczyny/środki zaradcze „Zakłóceń obrazu” na strona 49.

Kanały

Problem Przyczyna/Środki zaradcze

Żądany kanał nie może być wybrany	Przełączyć kanały między cyfrowymi i analogowymi i wybrać żądany kanał cyfrowy/analogowy.
Niektóre kanały są puste	Kanał kodowany/płatny. Skorzystaj z płatnej usługi Pay Per View.Kanał jest używany tylko dla danych (brak obrazu lub dźwięku).Skontaktować się ze stacją nadającą program i uzyskać informacje o szczegółach transmisji.
Kanały cyfrowe nie są wyświetlane	Skontaktować się z lokalnym instalatorem i dowiedzieć się, czy transmisja sygnału cyfrowego jest dostępna w tej okolicy.Wymienić na antenę o większym wzmocnieniu.

Informacje ogólne

Problem Przyczyna/Środki zaradcze

Odbiornik TV automatycznie wyłącza się (przełącza się w tryb oczekiwania)	• Sprawdzić, czy „Timer wyłączania” jest włączony, lub sprawdzić nastawienie „Czas trwania” w „Timer włączania” (strona 31). • Jeśli w ciągu 10 minut nie zostanie odebrany żaden sygnał ani nie zostanie wykonana żadna czynność w trybie odbioru audycji TV, odbiornik automatycznie przełączy się w tryb oczekiwania.
Odbiornik TV włącza się automatycznie	• Sprawdzić, czy „Timer włączania” jest włączony (strona 31).
Nie można wybrać pewnych źródeł wejścia	• Wybrać „Ustawienia A/V” w menu „Ustawienia AV” i anulować „Pomiń” dla źródeł wejścia (strona 33).
Pilot nie działa	• Sprawdzić, czy pilot jest właściwie nastawiony na używane urządzenie.• Sprawdzić, czy urządzenie, które ma być używane odpowiada naciskanemu przyciskowi funkcji (strona 14). • Jeżeli pilot nie obsługuje urządzenia nawet wtedy, gdy pilot został prawidłowo nastawiony na to urządzenie, wpisać niezbędny kod, jak wyjaśniono w „Programowanie pilota” (strona 45). • Wymienić baterie.

Indeks

Cyfry

14:9 17

4:3 17

A

Antena, sposób podłączenia 5

ARC 36

Aut. inicjalizacja 31

Autoformatowanie 29

Automat. głośność 27

Automatyczna regulacja 42

Automatyczne nastawianie zegara 18, 22

Autoprogramowanie 40 kanały analogowe i cyfrowe 7 tylko kanały analogowe 35 tylko kanały cyfrowe 40

B

Balans 27

Baterie, sposób wkładania do pilota 4

C

Czujnik światła 32

Czysta biel 26

D

Dane techniczne 47

Domyślny tryb 4:3 29

Dźwięk przestrzenny 27

E

Edycja listy programów 40

EPG (Cyfrowy elektroniczny informator programowy) 19

F

Fastext 17

Faza 42

Filtracja dźwięku 36

Format ekranu 29, 42

G

Gamma 26

Głośnik 32

|

Informacje 32

J

Jasność 24, 41

Język 6, 32

Język audio 38

Język napisów 38

K

Kanały

autoprogramowanie 7

Pomiń 37

wybieranie 16

Kod PIN 38

Kontrast 24, 41

Korekta BBE 27

Korekta czerni 26

Korekta głośności 27

Kraj 6

L

Lista kategorii 19

Lista programatora 20

Lista Ulubionych 21

M

Magnetowid

nagrywanie 19

podłączenie 5

Matryca kolorów 34

MENU 23

Menu Dźwięku 27

Menu Obrazu 24

Menu Ustawień 31

Menu Ustawień analogowych 35

Menu Ustawień AV 33

Menu Ustawień cyfrowych 38

Menu Ustawień ekranu 29

Menu Ustawień PC 41

N

Nastawianie zegara 31

Nasycenie 24

Nazwa 36

Nazwy programów 35

Nazwy urządzeń 33

0

Ochrona przed dziećmi 38

Odcień 24

Ostrość 25

Oszczędzanie energii 31

P

Paleta ustawień DRC 25

PAP 18

Pilot

czujnik 15

programowanie 45

przegład 13

wkładanie baterii 4

Podłączenie

antena/magnetowid 5

dodatkowy sprzęt 43

Podświetlenie 24, 41

Podświctlenie logo 32

Podwójny dźwięk 28

Pole wyświetlania 29

Pomiń 33, 37

Potwierdź 37

Programator nagrywania 19

Programowanie cyfrowe 40

Programowanie ręczne 36, 40

Przełącznik zasilania (⏻) 15

Przesunięcie pionowe 30, 42

Przesunięcie poziome 30, 42

Przyciski jednocyfrowe 35

Przypomnienie 20

R

Redukcja zakłóceń 25

Ręczny programator nagrywania 20

Rozmiar pionowy 30

s

Słuchawki

Głośność 32

podłączenie 43

Wyl. głośnika 32

Smart 17

Sortowanie programów 35

System kolorów 34

T

Tabela indeksów sygnałów wejścia 22

Tabela indeksu programów 17

Teletekst 17

Temperatura barw 25, 41

Timer włączania 31

Timer wyłączania 31

Tony niskie 27

Tony wysokie 27

Tools 18, 22

Tryb DRC 25

Tryb dźwięku 27, 41

Tryb ekranowy 17

Tryb filmu 32

Tryb Gra 34

Tryb obrazu 24

Tryb wyświetlania 41

Typ audio 38

U

Ustawienia A/V 33

Ustawienia cyfrowe 38

Ustawienia modułu CA 39

Ustawienia napisów 38

Ustawienia techniczne 39

Ustawienia Timera 31

W

Wejścia docelowe

dźwięk 27

ekran 29

obraz 24

Wejście AV7 33

Wide (panoramiczny) 17

Wielkość piksela 42

Wskaźnik oczekiwania (⏻) 15

Wskaźnik Timera (②) 15

Wskaźnik wyłączania obrazu

(☒) 15

Wskaźnik zasilania (I) 15

Wyjście audio 32

Wyjście AV2 34

Z

Zaawansowane ustawienia 26

Zarządzanie energią 42

Zatrzymanie obrazu 17

Zerowanie

dźwięk 27

obraz 24, 41

Ustawienia PC 42

Zerowanie wszystkiego 32

Zoom 17

Zwiększenie kontrastu 26

Żywy kolor 26
