INSTRUKCJA OBSŁUGI KXT-809 MaxCom

przeznaczony do stosowania w publicznej

sieci telefonicznej PSTN

MODEL KXT 809

INSTRUKCJA OBSŁUGI

1 Opis aparatu....5

2 Uruchomienie aparatu 6

2.1 Instalacja 6

2.1.1 Montaż na ścianie....7

3 Podstawowe działanie aparatu telefonicznego 8

3.1 Odbieranie połączeń telefonicznych 8

3.2 Wykonywanie połączeń telefonicznych....8

3.3 Funkcja redial 8

3.4 Poruszanie się po menu 8

4 Ustawienia aparatu....8

4.1 Wybór języka 8

4.2 Ustawienie trybu wybierania Pulse/Tone 9

4.3 Wybór i regulacja głośności dzwonka....9

4.4 Ustawienie daty i godziny 9

4.5 Ustawienie kontrastu wyświetlacza....10

4.6 Ustawienie czasu FLASH 10

4.7 Dźwięk klawiszy....10

5 „Caller ID” - Identyfikacja numeru przychodzącego 11

5.1 Uruchomienie funkcji identyfikacji numeru / funkcja CLIP/.... 11

6 lista połączeń....11

6.1 Połączenia nieodebrane 11

6.2 Połączenia odebrane 11

6.3 Oddzwanianie na numery przychodzące 12

6.4 Połączenia wychodzące 12

6.5 Zapisywanie połączeń w książce telefonicznej 12

7 Książka telefoniczna....12

7.1 Korzystanie z książki telefonicznej.... 12

7.2 Edycja wpisu w książce telefonicznej 13

7.3 Usuwanie wpisów z książki telefonicznej....13

7.4 Dod anie wpisu do książki telefonicznej....13

7.4.1 Wprowadzanie nazwy 13

Tabela znaków 13

8 Dodatkowe funkcje aparatu 14

8.1 Przyciski wybierania bezpośredniego (pamięci bezpośrednia).... 14

8.1.1 Programowanie przycisków 14

8.1.2 Wybieranie zaprogramowanego numeru 14

8.2 Pamięć skróconego wybierania (pamięć dwu-przyciskowych) ...... 14

8.2.1 Programowanie pamięci skróconego wybierania.... 14

8.2.2 Wybieranie numeru z pamięci skróconego wybierania. 14

8.3 Prefiks centrali PABX....14

8.4 Ustawienie alarmu/budzika....15

8.5 Funkcja HOLD 15

8.6 Przycisk [DELETE] 15

8.7 Tryb głośnomówiący - „Hands free” 15

8.8 Informacja głosowa o dzwoniącym numerze 16

8.9 Przekierowanie głosowe 16

8.9.1 Włączenie przekierowania głosowego 16

8.9.2 Ustawienie liczby dzwonków....16

8.9.3 Wyłączenie przekierowania głosowego 16

8.10 Wyświetlenie wersji oprogramowania.... 16

8.11 Ustawienia fabryczne 17

8.12 Wyłączenie mikrofonu 17

8.13 Blokada połączeń wychodzących....17

8.13.1 Zmiana kodu 17

8.14 detektor rozładowanych baterii.... 17

9 Czyszczenie 17

10 Środki bezpieczeństwa....17

11 Rozwiązywanie problemów 18

12 Deaklaracja zgodności CE 19

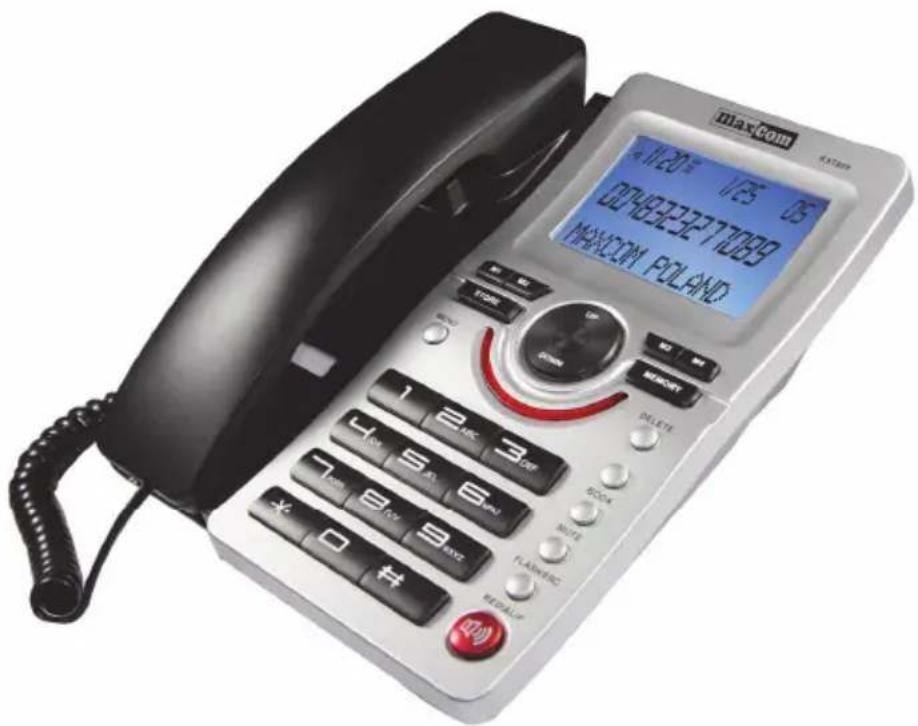

1 OPIS APARATU

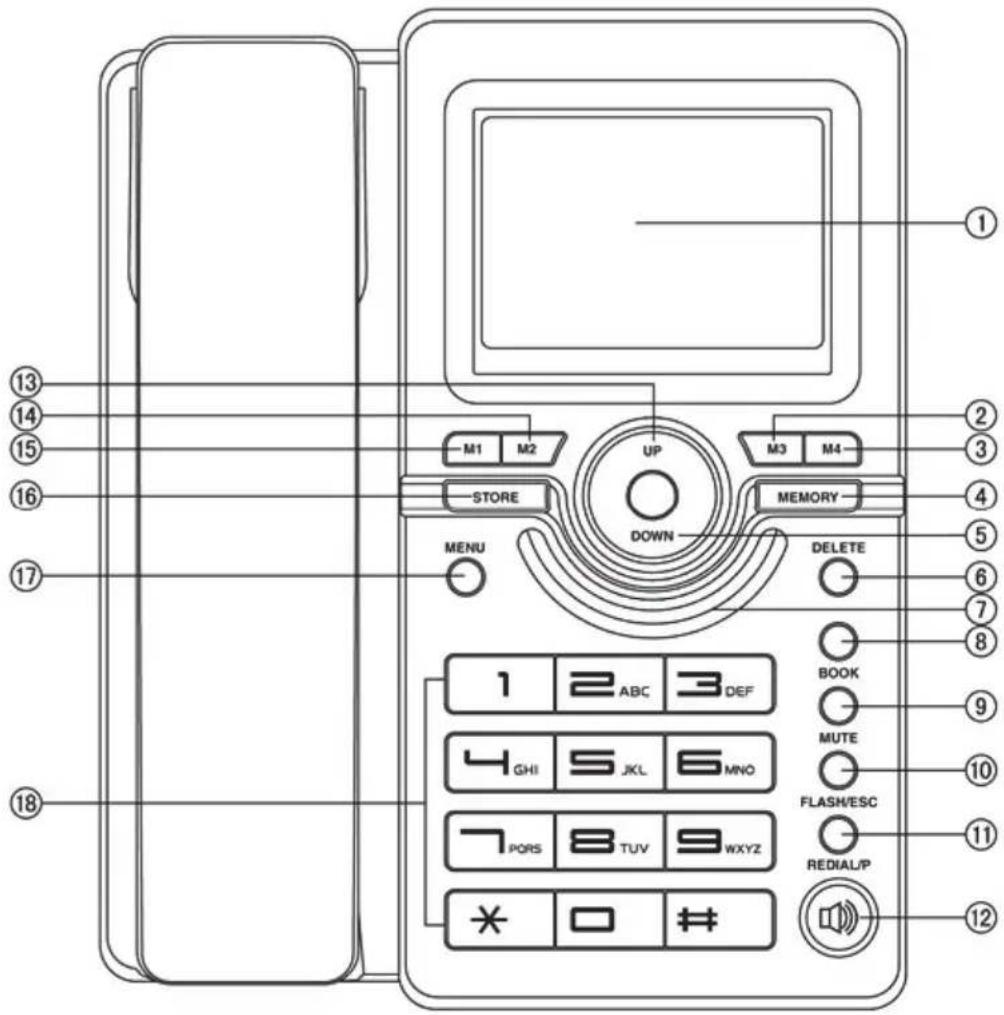

Rys. 1

1. Wyświetlacz LCD
2. [M3] Klawisz szybkiego wybierania
3. [M4] Klawisz szybkiego wybierania
4. [MEMORY] Klawisz dostępu do pamięci dwu-przyciskowych
5. [DOWN] Rozmowy wychodzące / Przewijanie w góre
6. [DEL] Usunięcie cyfry lub znaku
7. Sygnalizacja dzwonka
8. [BOOK] Klawisz dostępu do książki telefonicznej
9. [MUTE] Wyłączenie mikrofonu podczas rozmowy
10. [FLASH/ESC] Przerwa kalibrowana FLASH / Klawisz powrotu
11. [REDIAL/P] Powtórzenie ostatnio wybieranego numeru / pauza 3.6 sekundy
12. [SPEAKER] Tryb głośnomówiący
13. [UP] Rozmowy przychodzące / Przewijanie w dół
14. [M2] Klawisz szybkiego wybierania
15. [M1] Klawisz szybkiego wybierania
16. [STORE] Klawisz pamięci szybkiego wybierania
17. [MENU] Wejście do ustawień / w ustawieniach przycisk zatwierdzania OK
18. Klawiatura numeryczna

1. [LINE] Gniazdo wejścia (wtyk RJ11) linii telefonicznej

2. [VOLUME] Zmiana głośności trybu głośnomówiącego: HI(głośno), MID (średnio), LO (cicho)

Funkcje aparatu

• Podświetlany na niebiesko wyświetlacz z kalendarzem
• Wyświetlanie czasu rozmowy
• Identyfikacja numeru dzwoniącego (CLIP) w systemie FSK i DTMF
• Pamięć 20 numerów przychodzących
• Pamięć 25 numerów wychodzących
• Pamięć 20 numerów nieodebranych
• Pamięć bezpośrednia M1- M4
• 10 pamięci dwu-przyciskowych
• 6 języków MENU (polski, angielski, francuski, włoski, niemiecki, hiszpański)
• 8 rodzajów dzwonka
• Redial, pauza
• Regulowany Flash (80, 100, 120, 180, 280, 300, 600 lub 1000ms).
• 5 poziomów regulacji kontrastu wyświetlacza
• 3 poziomy głośności trybu głośnomówiącego
• Możliwość wyłączenia dzwonka
• Funkcja alarmu
• Funkcja HOLD
• Wybieranie tonowe/impulsowe
• Wykonywanie rozmów bez podnoszenia słuchawki
• Blokada połączeń wychodzących
• Funkcja wyciszenia
• Ustawienia kodów PABX
• Optyczna sygnalizacja dzwonienia
• 16-cyfrowy wyświetlacz
• Książka telefoniczna – 80 wpisów (nazwa do 16 znaków, numer do 16 cyfr)
• Cyfrowa zapowiedź dzwoniącego
• Możliwość montażu na ścianie

2 URUCHOMIENIE APARATU

2.1 INSTALACJA

• Otwórz przykrywkę baterii znajdującą się z dołu aparatu.
• Włóż trzy baterie LR6 -1,5V typu AA w oznaczonym kierunku. Baterie potrzebne są do podtrzymania pamięci oraz prawidłowej pracy wyświetlacza.
  • Zamknij przykrywkę baterii.
• Koniec kabla skrętnego łączącego słuchawkę z bazą umieść w gnieździe znajdującym się z lewej strony bazy.

• Umieścić koniec przewodu telefonicznego w gnieździe 19 (rys.2) znajdującym się u góry telefonu. Drugi koniec w gniazdku w ścianie. Oba KOńce zakończone są wtyczka typu RJ11 i do takiego podłączenia aparat jest przystosowany.
  W przypadku posiadania innego gniazdka należy zaopatrzyć się w odpowiedni adapter.

• Po zakończeniu instalacji włączy się wyświetlacz.

• Podnieś słuchawkę i sprawdź sygnał.

UWAGA:

• Baterie nie znajdują się w wyposażeniu telefonu
- Nie należy stosować różnego typu baterii.
• Nie należy stosować akumulatorów wielokrotnego ładowania
• W zależności od użytkowania, baterie zwykle wystarczają na ok. 6 miesięcy pracy.

Jeśli na wyświetlaczu będzie migał symbol należy wymienić baterie, w przeciwnym razie wyświetlacz nie będzie pracował prawidłowo oraz zachowane numery w pamięci mogą zostać usunięte

- Przy wymianie baterii należy odłączyć kabel telefoniczny

Zużyte baterie są szkodliwe dla środowiska. Powinny być składowane w specjalnie przeznaczonym do tego punkcie w odpowiednim pojemniku zgodnie z obowiązującymi przepisami. Nie wolno wyrzucać baterii do śmieci.

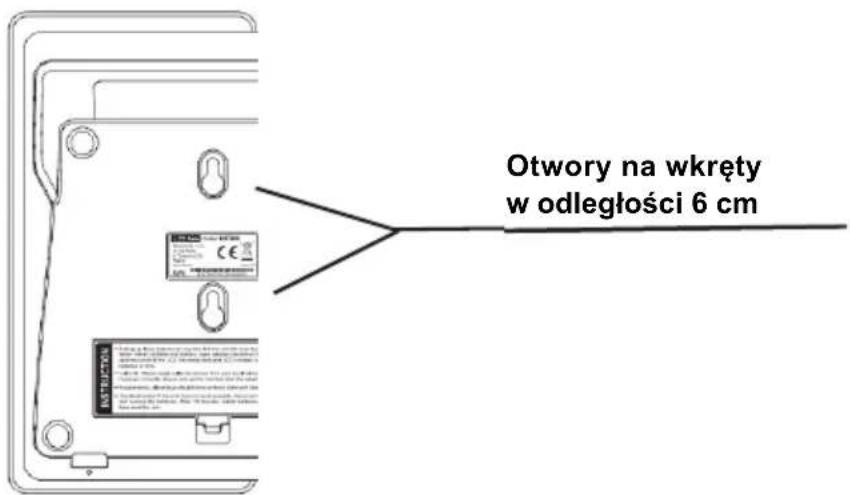

2.1.1 Montaż na ścianie

Telefon można zamontować na ścianie. W tym celu:

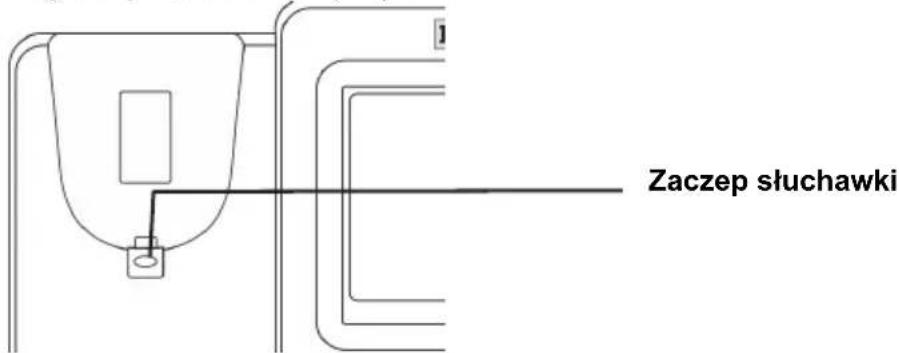

1. Wyciągnij zaczep słuchawki i włóż go z powrotem w odwrotnym kierunku, tak aby mógł utrzymać słuchawkę w pionie

1. Zainstaluj w ścianie dwie śruby z łbem płasko-soczewkowym 30 x 25mm w odległości 10,5 cm ( nie znajdują się w wyposażeniu), łeb śruby powinien wystawać ok 3 mm od ściany.
2. Założ ostrożnie urządzenie otworami na śruby i przesuń go do dołu

3 PODSTAWOWE DZIAŁANIE APARATU TELEFONICZNEGO

3.1 ODBIERANIE POŁĄCZEŃ TELEFONICZNYCH

Podczas, gdy telefon dzwoni podnieś słuchawkę, lub naciśnij klawisz trybu głośnomówiącego 📋, aby odebrać rozmowę. Aby zakończyć rozmowę odłóż słuchawkę lub naciśnij ponownie klawisz 📋. W czasie trwania połączenia, przy podniesionej słuchawce, możesz przełącać pomiędzy słuchawką i trybem głośnomówiącym za pomocą przycisku 📋.

3.2 WYKONYWANIE POŁĄCZEŃ TELEFONICZNYCH.

Aparat umożliwia prowadzenie rozmowy w dwóch trybach:

• z podniesioną słuchawką,
• głośnomówiącym - po naciśnięciu przycisku

Wybieranie numeru telefonicznego może odbywać się następująco:

• Podnieś słuchawkę i wybierz numer telefonu
• Naciśnij przycisk 📞, a następnie wybierz numer telefonu.
• Najpierw wybierz numer (w razie potrzeby wymazania błędnie wpisanej cyfry użyj klawisza [DELETE]), a następnie naciśnij przycisk lub podnieś słuchawkę (wybieranie przygotowawcze – funkcja Pre-Dial).

Wyświetlacz po ok. 6 sekundach zacznie wskazywać orientacyjny czas rozmowy.

Po zakończeniu rozmowy odłóż słuchawkę na „widelki” lub naciśnij przycisk, Wybrany numer zostanie zapisany w rejestrze rozmów wychodzących.

3.3 FUNKCJA REDIAL

Podnieś słuchawkę lub naciśnij przycisk 📋, następnie naciśnij przycisk [REDIAL/P] – zostanie wybrany ponownie ostatnio wybierany numer.

3.4 PORUSZANIE SIĘ PO MENU

Przy odłożonej słuchawce naciśnij przycisk [MENU] aby wejść do trybu ustawień. Za pomocą przycisków [UP] i [DOWN] możesz poruszać się po menu. Po wybraniu odpowiedniego elementu naciśnij [MENU], aby przejść do jego ustawień. Zmień ustawienia za pomocą [UP] i [DOWN] i zatwierdź [MENU]. W każdej chwili możesz wyjść z ustawień za pomocą [DELETE]. Aparat automatycznie wyjdzie z ustawień jeśli przez 60 sekund nie będzie aktywności.

4 USTAWIENIA APARATU

4.1 WYBÓR JEZYKA

Możesz zmienić język naciskając przycisk [MENU] przy odłożonej słuchawce na „widełki”. Za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU].

Przewiń klawiszami [UP] / [DOWN] do opcji Język i naciśnij [MENU]. Klawiszami [UP] / [DOWN], wybierz właściwy język i zatwierdź [MENU].

Jeśli przypadkowo został zmieniony język należy postępować w sposób następujący: W trybie gotowości przy odłożonej słuchawce na „widełki”:

1. Naciśnij klawisz [MENU] x1
2. Naciśnij klawisz [DOWN] x2
3. Naciśnij klawisz [MENU] x2, wyświetli się ustawiony obecnie język
4. Wybierz żądany język klawiszami [UP] / [DOWN]
5. Naciśnij [MENU], aby potwierdzić

4.2 USTAWIENIE TRYBU WYBIERANIA PULSE/TONE

Aparat fabrycznie ustawiony jest w tryb wybierania tonowego, w którym pracuje obecnie zdecydowana większość central i który umożliwia korzystanie z dodatkowych usług oferowanych przez operatorów.

Aby zmienić tryb wybierania Pulse lub Tone należy:

Przy odłożonej słuchawce na „widełki” naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Tryb wybierania, zatwierdź klawiszem [MENU], wybierz właściwy tryb wybierania i naciśnij [MENU].

4.3 WYBÓR I REGULACJA GŁOŚNOŚCI DZWONKA

Aparat posiada 8 melodii dzwonka, 2 poziomy głośności oraz możliwość wyłączenia dzwonka.

Możesz zmienić melodię dzwonka naciskając przycisk [MENU] przy odłożonej słuchawce na „widełki”. Za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji:

- Dzwonek, aby wybrać dzwonek. Zatwierdź klawiszem [MENU], za pomocą [UP] / [DOWN] wybierz dzwonek(1 - 8) i naciśnij [MENU]

- Głośność dzwonka. Zatwierdź klawiszem [MENU], wybierz poziom głośności (cichy, głośny, wyłączony) i naciśnij [MENU]

4.4 USTAWIENIE DATY I GODZINY

Przy odłożonej słuchawce na „widełki”, naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Data/Godzina, naciśnij [MENU], następnie:

• Ustawienie formatu godziny – naciśnij [MENU], wybierz format godziny 12h/24h i zatwierdź przyciskiem [MENU]
• Ustawienie formatu daty – naciśnij [MENU], wybierz format daty DD/MM (dzień/miesiąc) lub MM/DD (miesiąc/dzień) i zatwierdź przyciskiem [MENU]
• Ustaw czas - naciśnij [MENU], za pomocą przycisków [UP] / [DOWN] ustaw godzinę. Naciśnij [MENU], za pomocą przycisków [UP] / [DOWN] ustaw minuty i zatwierdź [MENU]

• Ustaw datęaciśnij [MENU], za pomocą przycisków [UP] / [DOWN] ustaw najpierw miesiąc. Naciśnij [MENU], za pomocą przycisków [UP] / [DOWN] ustaw dzień.

• Ustawienie minut - naciskając przycisk [UP] lub [DOWN], ustaw minuty i zatwierdź przyciskiem [SET]
  • Zakończ ustawienie naciskając przycisk [DEL].

Wskazówka: W przypadku, gdy uruchomiona jest funkcja identyfikacji numeru w systemie FSK i telefon odbierze sygnał identyfikacji numeru osoby dzwoniącej, wówczas data i czas zostaną automatycznie ustawione zgodnie z danymi przestanymi z centrali miejskiej (oprócz roku).

4.5 USTAWIENIE KONTRASTU WYŚWIETLACZA

Aparat posiada 5 poziomów regulacji kontrastu wyświetlacza.

Aby ustawić kontrast, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Kontrast, zatwierdź klawiszem [MENU], wybierz odpowiedni kontrast i naciśnij [MENU].

Uwaga. Dla prawidłowego działania wyświetlacza należy zainstalować w aparacie trzy baterie LR6 AA. Nie należy stosować różnego typu baterii. Aparat należy zamontować tak, aby kąt patrzenia na wyświetlacz wynosił ok.60 stopni względem płaszczyzny wyświetlacza. Pod tym kątem wyświetlacz jest najbardziej wyrazisty.

4.6 USTAWIENIE CZASU FLASH

Flash (przerwa kalibrowana) umożliwia korzystanie z dodatkowych funkcji oferowanych przez operatora, bądź centralę wewnętrzną. Ustawienie czasu FLASH zależy od standardów lokalnej sieci telefonicznej bądź centrali wewnętrznej. Należy zasięgnąć informacji u swojego operatora lub sprawdzić w instrukcji obsługi centrali wewnętrznej jaki jest wymagany czas FLASH.

Jeśli jesteś użytkownikiem centralki wewnętrznej, możesz przekazać rozmowę pod inny numer wewnętrzny w sposób następujący:

• naciśnij przycisk [FLASH]
• wybierz numer pod który chcesz przekazać rozmowę;
- odłoż słuchawkę na aparat (możesz poczekać na połączenie i dopiero potem odłożyć słuchawkę).

Istnieje możliwość ustawienia czasu FLASH: 80/100/120/180/280/300/600 lub 1000 ms. Domyślnie ustawiony jest 100 ms.

Aby ustawić czas FLASH, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Ustaw FLASH, zatwierdź klawiszem [MENU], wybierz odpowiedni kontrast i naciśnij [MENU].

4.7 DźWIĘK KŁAWISZY

Aby włączyć lub wyłączyć dźwięk klawiszy, przy odłożonej słuchawce na widelki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Dźwięk klawiszy, zatwierdź klawiszem [MENU], wybierz włącz lub wyłącz i naciśnij [MENU].

5 „CALLER ID” - IDENTYFIKACJA NUMERU PRZYCHODZĄCEGO

5.1 URUCHOMIENIE FUNKCJI IDENTYFIKACJI NUMERU / FUNKCJA CLIP/

Funkcja identyfikacji numeru osoby dzwoniącej, w skrócie CLIP lub Caller ID, jest specjalną usługą dostarczaną przez operatora sieci telefonicznej i wymaga uzgodnienia z operatorem. W celu uruchomienia identyfikacji numeru prosimy skontaktować się z swoim operatorem. Jeżeli uruchomiona jest ustuga, to podczas dzwonienia na wyświetlaczu ukaże się numer telefonu osoby do nas dzwoniącej lub nazwa dzwoniącej osoby jeśli numer jest zapisany w książce telefonicznej. Jeśli telefon nie został odebrany, wówczas numer i godzina wywołania zostanie zapamiętana. Istnieje możliwość późniejszego sprawdzenia, kto i kiedy do nas dzwonił. Jeśli wywołanie z danego numeru było wielokrotne, przy numerze pojawi się napis „REP”, natomiast przy wszystkich nowych wywołanych, które miały miejsce od czasu ostatniego sprawdzenia ukaże się napis „NEW”. W stanie czuwania aparat pokazuje RAZEM NOWE – ilość wszystkich połączeń przychodzących oraz ilość połączeń nieodebranych.

Jeżeli wyświetl się komunikat Prywatny oznacza to że rozmówca ukrył swój numer, lub numer jest zastrzeżony Jeżeli wyświetl się Niedostępny oznacza to że wywołanie poza zasięgiem działania usługi. lub przesłany sygnał jest błędny

6 LISTA POŁĄCZEŃ

Możesz zobaczyć listę połączeń nieodebranych, odebranych oraz wychodzących.

6.1 POŁĄCZENIA NIEODEBRANE

Aby sprawdzić połączenia nieodebrane, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Lista polaczen. Zatwierdź za pomocą [MENU]. Klawiszami [UP] / [DOWN] wybierz Pol. nieodebrane. Naciśnij [MENU]. Za pomocą przycisków [UP] / [DOWN] możesz przeglądać listę połączeń nieodebranych.

Aby uzyskać więcej opcji dla danego numeru naciśnij [MENU]. Klawiszami [UP] / [DOWN] wybierz co chcesz zrobić: połączyć, zapisać, usunąć czy usunąć całą listę połączeń. Zatwierdź klawiszem [MENU].

Listę połączeń nieodebranych możesz sprawdzić także naciskając przycisk [UP] przy odłożonej słuchawce.

Aby wyjść z listy naciśnij [DELETE].

6.2 POŁĄCZENIA ODEBRANE

Aby sprawdzić połączenia odebrane, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Lista polaczen. Zatwierdź za pomocą [MENU]. Klawiszami [UP] / [DOWN] wybierz Pol. odebrane. Naciśnij [MENU]. Za pomocą przycisków [UP] / [DOWN] możesz przeglądać listę połączeń odebranych.

Aby uzyskać więcej opcji dla danego numeru naciśnij [MENU]. Klawiszami [UP] / [DOWN] wybierz co chcesz zrobić: połączyć, zapisać, usunąć czy usunąć całą listę połączeń.

Zatwierdź klawiszem [MENU].

Aby wyjść z listy naciśnij [DELETE].

6.3 ODDZWANIANIE NA NUMERY PRZYCHODZĄCE

Z listy rozmów przychodzących wybierz numer za pomocą klawiszy [UP] lub [DOWN], i naciśnij klawisz lub podnieś słuchawkę, a telefon automatycznie wybierze ten numer.

6.4 POŁĄCZENIA WYCHODZĄCE

Aby sprawdzić połączenia wychodzace, przy odłożonej słuchawce na widelki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Lista polaczen. Zatwierdź za pomocą [MENU]. Klawiszami [UP] / [DOWN] wybierz Pol. wychodzące. Naciśnij [MENU]. Za pomocą przycisków [UP] / [DOWN] możesz przeglądać listę połączeń wychodzących.

Aby uzyskać więcej opcji dla danego numeru naciśnij [MENU]. Klawiszami [UP] / [DOWN] wybierz co chcesz zrobić: połączyć, zapisać, usunąć czy usunąć całą listę połączeń. Zatwierdź klawiszem [MENU].

Listę połączeń wychodzących możesz sprawdzić także naciskając przycisk [DOWN] przy odłożonej słuchawce.

Aby wyjść z listy naciśnij [DELETE].

6.5 ZAPISYWANIE POŁĄCZEŃ W KSIAŻCE TELEFONICZNEJ

Z listy rozmów nieodebranych, odebranych lub wychodzących wybierz numer za pomocą klawiszy [UP] lub [DOWN] i naciśnij klawisz [MENU]. Klawiszami [UP] / [DOWN] wybierz Zapisać? i zatwierdź [MENU]. Aby zmienić nazwę, za pomocą [UP] / [DOWN] przesuń kursor na pozycję którą chcesz zmienić i dodaj właściwy znak lub usuń za pomocą [DELETE]. Zatwierdź klawiszem [MENU]. Aby zmienić numer, za pomocą [UP] / [DOWN] przesuń kursor na pozycję którą chcesz zmienić i dodaj właściwy znak lub usuń za pomocą [DELETE]. Naciśnij przycisk [MENU].

7 KSIAŻKA TELEFONICZNA

Telefon posiada wbudowaną książkę telefoniczną na 80 wpisów. Pozycje mogą być dodawane, modyfikowane i usuwane. Aby wejść do książki telefonicznej, przy odłożonej słuchawce na „widełki” naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Kontakty. Zatwierdź za pomocą [MENU].

7.1 KORZYSTANIE Z KSIAŻKI TELEFONICZNEJ

Kiedy na wyświetlaczu są Kontakty, naciśnij klawisz [MENU]. Na ekranie pojawi się Szukaj. Ponownie naciśnij [MENU]. Jeśli książka telefoniczna nie posiada wpisów, pojawi się Brak wpisów, w przeciwnym wypadku pojawi się nazwa i numer pierwszego kontaktu. Za pomocą klawiszy [UP] / [DOWN] możesz po kolei przeglądać wpisy w książce telefonicznej. Pozycje w książce są ułożone w kolejności alfabetycznej. Możesz użyć klawiszy numerycznych (2ABC – 9WXYZ), aby szybko przejść do grupy wpisów zaczynających się na określoną literę, np. w celu przejścia do grupy wpisów na literę „R” naciśnij trzy razy klawisz „7PQRS” (R jest trzecią literą). Za pomocą przycisków [UP] / [DOWN] możesz poruszać się po grupie wpisów. Aby zadzwonić do osoby zapisanej w książce telefonicznej, znajdź odpowiedni wpis w książce, a następnie:

• Naciśnij [MENU], na wyświetlaczu pojawi się Połączyć? Zatwierdź klawiszem [MENU] i podnieś słuchawkę lub
• Naciśnij lub
• Podnieś słuchawkę

Do książki telefonicznej możesz także wejść naciskając przycisk [BOOK].

7.2 EDYCJA WPISU W KSIAŻCE TELEFONICZNEJ

W celu zmiany nazwy lub numeru zapisanego w książce telefonicznej znajdź za pomocą [UP] / [DOWN] pozycję którą chcesz zmienić. Następnie naciśnij [MENU], klawiszami [UP] / [DOWN] wybierz Edytować?, ponownie naciśnij [MENU]. Za pomocą [UP] / [DOWN] ustaw kursor na pozycji którą chcesz zmienić lub usunąć za pomocą [DELETE]. Wprowadź nową nazwę i zatwierdź [MENU]. Wprowadź nowy numer (lub nic nie rób aby pozostawić stary numer) i naciśnij [MENU].

7.3 USUWANIE WPISÓW Z KSIAŻKI TELEFONICZNEJ

Aby usunąć kontakt z książki telefonicznej, znajdź za pomocą [UP] / [DOWN] pozycję którą chcesz usunąć. Następnie naciśnij [MENU], klawiszami [UP] / [DOWN] wybierz Usunąć? (lub Usunąć wszystko, jeśli chcesz usunąć wszystkie wpisy), ponownie naciśnij [MENU]. Pojawi się pytanie Potwierdzić? Jeśli chcesz usunąć, zatwierdź za pomocą [MENU]. Na ekranie pojawi się Usuniato (w przypadku usunięcia wszystkich wpisów, pojawi się Brak wpisów).

7.4 DODANIE WPISU DO KSIAŻKI TELEFONICZNEJ

Kiedy na wyświetlaczu są Kontakty, naciśnij klawisz [MENU]. Za pomocą [UP] / [DOWN] wybierz Utwórz i zatwierdź [MENU]. Wprowadź nazwę kontaktu (maksymalnie 16 znaków), naciśnij [MENU], wprowadź numer (maksymalnie 16 cyfr) i ponownie naciśnij [MENU].

7.4.1 Wprowadzanie nazwy

Na przykład, aby wpisać nazwę Tom:

Naciśnij dla litery T.

Naciśnij trzy razy aby wpisać O.

Naciśnij dla litery M.

Tabela znaków

Klawisz	Wpisywanie kontaktów						wpisywanie numeru
ilość kliknięć	1	2	3	4	5	6
1 SPACJA - 1	1
2	A	B	C	2			2
3	D	E	F	3			3
4	G	H	I	4			4
5	J	K	L	5			5
6	M	N	O	6			6
7	P	Q	R	S	7		7
8	T	U	V	8			8
9	W	X	Y	Z	9		9
0	0						0, P (Pauza)
*	*	?	/	\	( )		*
#	#	‘	,	-	,	&	#

8 DODATKOWE FUNKCJE APARATU

8.1 PRZYCISKI WYBIERANIA BEZPOŚREDNIEGO (PAMIĘCI BEZPOŚREDNIA)

8.1.1 Programowanie przycisków

Przy odłożonej słuchawce na widelki wybierz numer z klawiatury, który chcesz zapisać lub wybierz go z połączeń przychodzących lub wychodzących.

Gdy wybrany numer będzie się wyświetlał na ekranie, kliknij przycisk [STORE], a następnie jeden z przycisków szybkiego wybierania [M1-M4]. Numer zostanie zapamiętany.

8.1.2 Wybieranie zaprogramowanego numeru

Aby wybrać zaprogramowany numer:

przy odłożonej słuchawce naciśnij przycisk szybkiego wybierania [M1-M4] i podnieś słuchawkę lub naciśnij 📋, lub podnieś słuchawkę a następnie naciśnij przycisk pamięci szybkiego wybierania [M1-M4]. Zaprogramowany numer zostanie wybrany automatycznie.

Wskazówka: Aby usunąć zaprogramowany numer trzeba ponownie go zaprogramować.

8.2 PAMIĘĆ SKRÓCONEGO WYBIERANIA (PAMIĘĆ DWU-PRZYCISKOWYCH)

8.2.1 Programowanie pamięci skróconego wybierania

Przyciskom klawiatury można przypisać dziesięć numerów telefonicznych (maksymalnie 16 cyfr).

• Przy odłożonej słuchawce na „widełki” naciśnij przycisk [STORE]
  • Wprowadź żądany numer telefonu,
  • Naciśnij przycisk [STORE]
  • Naciśnij przycisk od 0 do 9, któremu chcesz przypisać wprowadzony numer,
• Numer zostanie zapamiętany w pamięci.

UWAGA: Aby zmienić zapamiętany numer powtórz procedurę wprowadzania do pamięci.

8.2.2 Wybieranie numeru z pamięci skróconego wybierania.

• Podnieś słuchawkę lub naciśnij klawisz głośnego mówienia [SPEAKER]
  • Naciśnij przycisk [MEMORY]
• Naciśnij klawisz numeryczny, pod którym zakodowany jest numer, zostanie on automatycznie wybrany.

8.3 PREFIKS CENTRALI PABX

Telefon posiada możliwość wpisania numeru dostępu do połączeń zewnętrznych w przypadku korzystania z centrali PABX (np 0). Funkcję tą można wykorzystać tylko w przypadku oddzwaniania na numery przychodzące, gdy aparat pracuje na centrali wewnętrznej.

Wprowadzanie prefiksu do pamięci

Przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź klawiszem [MENU]. Za pomocą [UP] / [DOWN]

wybierz Kod PABX i naciśnij [MENU]. Przyciskami [UP] / [DOWN] ustaw pierwszą cyfrę kodu, naciśnij [MENU], ustaw drugą cyfrę kodu i ponownie naciśnij [MENU].

Po ustawieniu prefiksu PABX oddzwaniając na numery przychodzące (powyżej 6 cyfr) telefon automatycznie wybierze ten numer poprzedzając go ustawionym prefiksem.

8.4 USTAWIENIE ALARMU/BUDZIKA

Aparat posiada możliwość ustawienia alarmu, który załącza się o wskazanej porze. Jeśli chcesz ustawić alarm, przy odłożonej słuchawce na „widełki” naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Ustaw alarm i naciśnij [MENU]. Wybierz Alarm włączony, naciśnij [MENU]. Za pomocą klawiszy ustaw [UP] / [DOWN] godzinę alarmu, naciśnij [MENU], ustaw minuty i zatwierdź za pomocą [MENU]. Aby wyłączyć alarm, wybierz Alarm wyłączony i naciśnij [MENU].

Kiedy alarm jest włączony, na wyświetlaczu widać ikonę budzika.

8.5 FUNKCJA HOLD

Podczas rozmowy naciskając klawisz [FLASH/ESC] zacznie grać muzyka w telefonie u odbiorcy, wtedy po odłożeniu słuchawki na widełki odbiorca dalej pozostanie na linii. Rozmowa zostaje „zawieszona”. Aby powrócić do rozmowy możesz:

• Podnieś słuchawkę, muzyka zostanie wyłączona i możliwa będzie dalsza rozmowa przez słuchawkę,
• Nacisnąć klawisz 📋, muzyka zostanie wyłączona i możliwa będzie rozmowa za pomocą funkcji trybu głośnomówiącego.

Wskazówka: funkcji tej można również używać nie odkładając słuchawki na telefon.

8.6 PRZYCISK [DELETE]

Naciskając klawisz [DELETE] możemy wyjść z trybu ustawień lub usunąć błędnie wpisaną cyfrę przy wybieraniu przygotowawczym (pre-dial).

8.7 TRYB GŁOŚNOMÓWIĄCY - „HANDS FREE”

Chcąc wybrać numer lub przeprowadzić rozmowę przy odłożonej słuchawce na telefonie naciśnij przycisk i po uzyskaniu połączenia skieruj głos w stronę mikrofonu znajdującego się w przedniej, dolnej części bazy. Możesz również podczas rozmowy przez słuchawkę nacisnąć przycisk i odłożyć słuchawkę, po czym kontynuować rozmowę w trybie głośnomówiącym. Głośność trybu głośnomówiącego możesz regulować za pomocą suwaka z tyłu telefonu (Rys. 2)

Dla prawidłowego działania funkcji głośnego-mówienia należy zainstalować w aparacie trzy baterie LR-6 typu AA. 1.5 V. Prowadzenie rozmowy z aparatu poprzez tryb głośnomówiący jest uzależnione od parametrów linii telefonicznej i warunków otoczenia. Jeżeli jakość rozmowy nie jest zadowalająca należy kontynuować rozmowę poprzez słuchawkę. Właściwa odległość osoby prowadzącej rozmowę od mikrofonu aparatu wynosi maksymalnie 50cm. Mikrofon nie powinien być niczym zasłonięty, celem zapewnienia dobrej słyszalności. W praktyce tryb ten służy tylko do wybrania numeru bez podnoszenia słuchawki.

8.8 INFORMACJA GŁOSOWA O DZWONIĄCYM NUMERZE

Gdy zadzwoni telefon, standardowy sygnał dzwonka może być poprzedzony informacją głosową o dzwoniącym numerze. Gdy opcja ta jest włączona, podczas połączenia przychodzącego po jednym dzwonku pojawia się informacja „Połączenie numeru xxxxxx” (gdzie xxxxxx oznacza dzwoniący numer).

Aby włączyć informację głosową, przy odłożonej słuchawce na widelki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Poł. głosowe, zatwierdź klawiszem [MENU]. Za pomocą przycisków [UP] / [DOWN] wybierz ile razy ma być powtórzona głosowa informacja o włączonym numerze (0-3) i naciśnij [MENU].

8.9 PRZEKIEROWANIE GŁOSOWE

W przypadku, gdy nie ma Cię w domu, a chcesz aby osoby do Ciebie dzwoniące otrzymały informację pod jakim numerem telefonu jesteś aktualnie dostępny, możesz włączyć opcję przekierowania głosowego. Wtedy dzwoniący do Ciebie otrzyma informację: „Proszę zadzwoń xxxx” (gdzie xxxx to wprowadzony numer).

8.9.1 Włączenie przekierowania głosowego

W celu włączenia funkcji przekierowania głosowego, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Przek. głosowe, zatwierdź klawiszem [MENU]. Za pomocą przycisków [UP] / [DOWN] wybierz Przek. głos. Wł. Naciśnij [MENU], pojawi się informacja Przek. na nr, naciśnij ponownie [MENU] i wprowadź numer pod który mają zadzwonić osoby dzwoniące do Ciebie. Zatwierdź za pomocą [MENU].

8.9.2 Ustawienie liczby dzwonków

Możesz ustawić liczbę dzwonków po której pojawi się informacja o przekierowaniu głosowym „Proszę zadzwoń xxxxx”. W tym celu przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Ilość dzwonków, naciśnij [MENU] i za pomocą [UP] / [DOWN] wybierz po ilu sygnałach zostanie odtworzone przekierowanie głosowe (2-8). Zatwierdź za pomocą [MENU].

8.9.3 Wyłączenie przekierowania głosowego

W celu wyłączenia funkcji przekierowania głosowego, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Przek. głosowe, zatwierdź klawiszem [MENU]. Za pomocą przycisków [UP] / [DOWN] wybierz Przek. głos. Wył. Naciśnij [MENU].

8.10 WYŚWIETLENIE WERSJI OPROGRAMOWANIA

Aby uzyskać informację o wersji oprogramowania telefonu, przy odłożonej słuchawce naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Wersja, zatwierdź klawiszem [MENU]. Na wyświetlaczu pojawi się wersja oprogramowania.

8.11 USTAWIENIA FABRYCZNE

Aby przywrócić telefon do ustawień fabrycznych, przy odłożonej słuchawce naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Ustaw. fabryczne, zatwierdź klawiszem [MENU]. Pojawi się zapytanie: Usunąć pamięć? Naciśnij [MENU] aby zatwierdzić, lub [DELETE] aby zrezygnować.

Uwaga: Przywrócenie aparatu do ustawień fabrycznych spowoduje skasowanie książki telefonicznej oraz listy połączeń.

8.12 WYŁĄCZENIE MIKROFONU

Podczas rozmowy możesz wyłączyć mikrofon, jeśli chwilowo nie chcesz aby twój rozmówca słyszał co mówisz. W tym celu, w czasie trwania połączenia naciśnij przycisk [MUTE]. Mikrofon zostanie wyłączony, a na wyświetlaczu pojawi się informacja Wyciszenie. Aby włączyć mikrofon, ponownie naciśnij klawisz [MUTE].

8.13 BLOKADA POŁĄCZEŃ WYCHODZĄCYCH

Aparat posiada blokadę rozmów wychodzących. Możesz ustawić 5 blokowanych grup. Aby ustawić blokowaną grupę numerów, przy odłożonej słuchawce na widełki naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Blokada połączeń, zatwierdź klawiszem [MENU]. Za pomocą przycisków [UP] / [DOWN] wybierz Nr zablokowany i naciśnij [MENU]. Następnie podaj 4-cyfrowy kod (domyślny 0000). Zatwierdź klawiszem [MENU]. Przyciskami [UP] / [DOWN] wybierz blokowaną grupę numerów i naciśnij [MENU]. Wprowadź blokowany numer (maksymalnie 6-cyfrowy), np. 123 i naciśnij [MENU]. Teraz przy próbie wybrania numeru zaczynającego się od 123, np. 123456 na wyświetlaczu pojawi się Zablokowany i nie będzie można nawiązać połączenia.

8.13.1 Zmiana kodu

Możesz zmienić kod blokady połączeń. W tym celu przy odłożonej słuchawce naciśnij przycisk [MENU], za pomocą klawiszy [UP] / [DOWN] wybierz Ustaw. telefonu. Zatwierdź za pomocą [MENU]. Przewiń klawiszami [UP] / [DOWN] do opcji Blokada połączeń, zatwierdź klawiszem [MENU]. Za pomocą przycisków [UP] / [DOWN] wybierz Zmiana kodu i naciśnij [MENU]. Następnie wprowadź Stary kod (domyślnie 0000), naciśnij [MENU] i wprowadź Nowy kod. Zatwierdź klawiszem [MENU].

8.14 DETEKTOR ROZŁADOWANYCH BATERII

Jeżeli baterie znajdujące się w aparacie zostaną rozładowane aparat poinformuje nas o tym wyświetlając na wyświetlaczu ikonę baterii “ [X]”

9 CZYSZCZENIE

Telefon należy czyścić lekko wilgotną ściereczką lub ściereczką antystatyczną. Nie należy używać silnych środków czyszczących ani rozpuszczalników.

10 ŚRODKI BEZPIECZEŃSTWA

Nie używać urządzenia jeśli kabel telefoniczny lub samo urządzenie jest uszkodzone.

Urządzenie podłączone do linii telefonicznej podczas burzy może zostać uszkodzone. Dlatego w czasie burzy należy wyciągnąć wtyczkę z gniazda linii telefonicznej.

Jeżeli urządzenie spadnie, to przed dalszym użytkowaniem powinno zostać sprawdzone przez elektryka.

Nie otwierać obudowy ani nie wkładać do urządzenia przedmiotów przez otwory wentylacyjne.

Nie dopuścić do przedostania się płynu do urządzenia. Jeśli to nastąpi należy wyciągnąć wtyczkę z gniazdka.

Nie dotykać styków ostrymi lub metalowymi przedmiotami

Nie wykonywać samodzielnie żadnych modyfikacji ani napraw urządzenia.

Naprawy urządzenia lub kabla zasilającego należy zlecić wyspecjalizowanemu serwisowi.

11 ROZWIAZYWANIE PROBLEMÓW

? Brak dźwięku.

+ Sprawdź czy słuchawka i kabel są włożone w odpowiednie gniazda.

? Nie można wykonywać połączeń.

+ Sprawdź czy ustawiony jest odpowiedni sposób wybierania numeru (Pulse/Tone) i czy nie jest włączone blokowanie połączeń.

? Zakłócenia.

+ Sprawdź czy kable nie są przepalone lub zepsute, a wtyczki odpowiednio włóżone do aparatu.

? Wyświetlacz staje się ciemny i nieczytelny.

+ Sprawdź ustawienia kontrastu wyświetlacza, wymień baterie.

? Gdy ktoś do nas dzwoni, nie słychać dzwonka.

+ Sprawdź czy w ustawieniach dzwonka nie jest włączona funkcja OFF.

? Większość funkcji nie działa.

+ Sprawdź czy baterie są wystarczająco mocne, jeśli tak-wyjmij je na 10 minut, aby zresetować ustawiania telefonu i założ z powrotem.

Szanowni Państwo!

Firma nasza dołożyła wszelkich starań, aby zakupiony przez Państwa produkt był najwyższej jakości, nowoczesny i niezawodny oraz by spełniał Państwa oczekiwania w zakresie jego użyteczności

Życzymy przyjemnego użytkowania

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby .uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu

promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu.

Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

Deklaracja Zgodności 02/2012/EC

Maxcom S.A., ul. Towarowa23a, 43-100 Tychy deklaruje z pełną odpowiedzialnością, że:

aparat telefoniczny ogólnego przeznaczenia Maxcom KXT809

spełnia wszystkie kluczowe wymagania Dyrektywy 1999/5/EC - R&TTE (Wyposażenie radiowe i terminali telekomunikacyjnych) oraz Dyrektywy niskonapięciowej LVD 2006/95/WE

Telefon jest zgodny niżej wymienionymi normami zharmonizowanymi.

EN 55022:2006+A1+A2 Urządzenia informatyczne – Charakterystyki zaburzeń radioelektrycznych – Poziomy dopuszczalne i metody pomiaru EN 55024:1998+A+A2 Kompatybilność elektromagnetyczna (EMC) - Urządzenia informatyczne – Charakterystyki odporności - Metody pomiaru i dopuszczalne poziomy EN 60950-1:2006+A11:2009+A1:2010+A12;2011 Urządzenia techniki informatycznej – Bezpieczeństwo – Część 1: Wymagania podstawowe

Raporty techniczne i świadectwa badań: InterteK Testing Services, Notified Body No 0979 Test Report HK12040336-1 Test Report HK12040335-2

Dwie ostatnie cyfry roku, w którym naniesiono oznakowanie C€12

maxCom S.A.

43-100 TYCHY, ul. Towarowa 23a tel. [phone], fax [phone] NHP: 646-25-37-364, REGON: 277703221

Tychy, 12 maja 2012 miejscowość, data

imię i nazwisko osoby upoważnionej

Ten podręcznik jest przeznaczony wyłącznie do celów informacyjnych. Niektóre opisane funkcje i opcje mogą się różnić w zależności od oprogramowania i kraju.

Zastrzega się prawo do wprowadzania zmian technicznych. Producent nie ponosi odpowiedzialności za straty wynikające bezpośrednio lub pośrednio z błędów, pominięć lub rozbieżności pomiędzy produktem a dokumentacją.

Znaki towarowe wymienione lub użyte w tym materiale są własnością ich właścicieli.

W przypadku wystąpienia zakłóceń w funkcjonowaniu sprzętu zalecany jest kontakt z serwisem w celu weryfikacji problemu.

Bezpośredni numer kontaktowy 32 325 07 00 lub email: serwis@maxcom.

MAXCOM S.A.

43-100 Tychy,

ul Towarowa 23 A

POLAND

tel. [phone]

fax [phone]

www.maxcom.pl

[e-mail]
