Marka	Whirlpool
Model	AKR 998 IX
Typ produktu	Okap kuchenny
Sposób montażu	Kominowy (z odprowadzeniem na zewnątrz lub recyrkulacją)
Oświetlenie	Lampy halogenowe, maks. 20 W każda
Liczba biegów	4 prędkości + tryb intensywny
Filtr tłuszczowy	Metalowy, zmywalny (mycie co miesiąc, można w zmywarce)
Filtr węglowy	Wymienny, co 6 miesięcy (prostokątny) lub co 4 miesiące (okrągły)
Sygnalizacja nasycenia filtrów	Tak, wyświetlacz pokazuje F (tłuszcz) i C (węgiel)
Tryb automatyczny	Tak, z czujnikami i funkcją kalibracji
Wyświetlacz	Cyfrowy, pokazuje moc i stan filtrów
Minimalna odległość od kuchenki	60 cm (elektryczna), 75 cm (gazowa)
Rodzaj odprowadzania	Zewnętrzne lub recyrkulacja (z filtrem węglowym)
Materiał	Stal nierdzewna (Inox)
Kolor	Srebrny
Napięcie zasilania	220-240 V
Zabezpieczenia	Wyłącznik główny, zgodność z normami
Zgodność z normami	Dyrektywy niskonapięciowe i EMC

Często zadawane pytania - AKR 998 IX WHIRLPOOL

Jak wyczyścić filtr tłuszczowy?

Przed czyszczeniem należy odłączyć zasilanie. Wyjąć filtr, pociągając uchwyty do tyłu i w dół. Filtr można myć ręcznie w gorącej wodzie z mydłem lub w zmywarce w temperaturze 60°C. Po wysuszeniu zamontować z powrotem i zresetować sygnalizację nasycenia (przytrzymaj przycisk 1 przez 3 sekundy).

Jak wymienić filtr węglowy?

Odłącz zasilanie, wyjmij filtr tłuszczowy. Zamontuj nowy filtr węglowy, mocując go śrubami (w zestawie). Zamontuj filtr tłuszczowy, a następnie zresetuj sygnalizację. Filtr węglowy wymieniaj co 6 miesięcy (prostokątny) lub co 4 miesiące (okrągły).

Co oznacza litera F na wyświetlaczu?

Litera F oznacza nasycenie filtra przeciwtłuszczowego. Należy umyć filtr i zresetować sygnalizację (przytrzymaj przycisk 1 przez 3 sekundy).

Jak włączyć tryb automatyczny?

Naciśnij przycisk 3, aby przełączyć na działanie automatyczne. Zapali się lampka kontrolna (8). Okap rozpocznie pracę w zależności od wykrytych warunków. W razie potrzeby można ręcznie skalibrować czujniki (przytrzymaj przyciski 5 i 6 przez 3 sekundy przy wyłączonym okapie).

Dlaczego okap nie działa?

Sprawdź, czy wtyczka jest dobrze włożona, czy nie ma przerwy w zasilaniu i czy bezpiecznik nie jest przepalony. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak zresetować sygnalizację nasycenia filtrów?

Naciśnij i przytrzymaj przycisk 1 (ON/OFF) przez ponad 3 sekundy – okap potwierdzi sygnałem dźwiękowym.

Czy mogę myć filtr węglowy?

Nie, filtr węglowy nie nadaje się do mycia ani regeneracji. Należy go wymieniać na nowy zgodnie z zalecanym interwałem.

Jaka jest minimalna odległość okapu od kuchenki?

Minimalna odległość wynosi 60 cm dla kuchenki elektrycznej i 75 cm dla kuchenki gazowej, olejowej lub węglowej.

Jak wymienić żarówkę halogenową?

Odłącz zasilanie. Za pomocą płaskiego śrubokręta podważ klosz i zdejmij go. Wymień żarówkę na nową halogenową o mocy maks. 20 W, nie dotykając jej palcami. Załóż klosz (zatrzaskowy).

Co oznacza cyfra 8 na wyświetlaczu?

Wyświetlenie cyfry 8 oznacza usterkę – należy skontaktować się z serwisem technicznym.

INSTRUKCJA OBSŁUGI AKR 998 IX WHIRLPOOL

INSTRUKCJA UŻYTKOWANIA

AKR 998

ZANIM ZACZNIEMY UŻYWAĆ OKAP PORADY ODNOŚNIE OCHRONY ŚRODOWISKA ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE JAK UŻYWAĆ OKAP CZYSZCZENIE I KONSERWACJA INSTRUKCJA WYSZUKIWANIA USTEREK SERWIS TECHNICZNY INSTALOWANIE

ZANIM ZACZNIEMY UŻYWAĆ OKAP

- Zapraszamy Państwa do dokładnego zapoznania się z instrukcjami użytkowania tak, aby jak najlepiej wykorzystywać okap. Instrukcje należy zachować dla wykorzystania w przyszłości.

- Materiały opakowania (worki plastykowe, kawałki polistyrenu itp.) winny być tak przechowywane, aby nie znalazły się w zasięgu dzieci, gdyż stanowią potencjalne źródło zagrożenia.

- Należy sprawdzić, czy okap nie został uszkodzony w czasie transportu.

- Należy dopilnować, aby podłączenia elektryczne oraz instalacja rury odprowadzającej zostały wykonane przez wykwalifikowanego technika, zgodnie z instrukcjami producenta i obowiązującymi normami.

PORADY ODNOŚNIE OCHRONY ŚRODOWISKA

1. Opakowanie

Materiał opakowania nadaje się w 100% do wykorzystania jako surowiec wtórny i jest oznakowany symbolem recyklingu △nego uzdatnianie powinno być przeprowadzone zgodnie z lokalnymi przepisami. Materiały opakowania (worki plastykowe, kawałki polistyrenu itp.) nie powinny znaleźć się w zasięgu dzieci, gdyż stanowią potencjalne źródło zagrożenia.

2. Urządzenie

Urządzenie zostało wykonane z materiału, który może być wykorzystany jako surowiec wtórny. Jeśli trzeba je złomować, należy to wykonać zgodnie z lokalnymi przepisami uzdatniania odpadów. Należy odciąć kabel zasilający tak, aby okap nie nadawał się do wykorzystania. Proszę nie porzucać urządzenia, ale oddać je do złomowania do odpowiednich punktów zbiórki surowców wtórnych.

ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE

1. Przed przystąpieniem do czyszczenia lub konserwacji okapu należy odlączyć jego zasilanie elektryczne poprzez wyciągnięcie wtyczki lub wyłączenie wyłącznika głównego w mieszkaniu.

2. Powietrze zasysane przez okap nie może być z niego odprowadzane do komina dymnego instalacji grzewczej ani komina innego urządzenia grzejnego, pracującego na innym rodzaju energii niż elektryczna.

3. Pod okapem nie należy przygotowywać potraw na otwartym ogniu. Stosowanie otwartego ognia może spowodować pożar.

4. Podczas smażenia potraw nie należy zostawiać patelni bez dozoru, gdyż może nastąpić zapalenie tłuszczu.

5. Regularna konserwacja gwarantuje prawidłowe działanie i parametry pracy okapu.

6. Jeśli okap zasysający jest używany w pomieszczeniu wraz z innymi urządzeniami nie zasilanymi energią elektryczną, to podciśnienie w nim panujące nie może przekraczać 4 Pa (4x10 ^-5 bar). Z uwagi na ten warunek należy upewnić się czy pomieszczenie ma zapewniony właściwy dopływ powietrza.

7. Należy często czyścić osad z miejsc zabrudzonych. Często wyjmować i czyścić lub wymieniać filtr. Nie dopuszczna się stosowania materiałów zapalnych do kanałów przepływu powietrza.

Deklaracja zgodności

Niniejsze urządzenie zostało zaprojektowane, wytworzone i przeznaczone do sprzedaży zgodnie z:

• warunkami bezpieczeństwa podanymi w Wytycznych "Niskie Napięcie" 73/23/EC
• wymogami zabezpieczeń, wynikających z Wytycznych "EMC" 89/336/EC oraz zmian wprowadzonych przez Wytyczne 93/68/EC.

JAK UŻYWAĆ OKAP

Zaleca się włączenie okapu na kilka minut wcześniej, zanim przystąpimy do gotowania i pozostawienie go włączonego na co najmniej 5 minut po jego zakończeniu.

1. W przypadku modeli wyposażonych w pochłaniacz oparów, należy go wyjąć (poprawi to parametry okapu).
2. Ustawić szybkość zależnie od ilości dymu i pary, jaka winna zostać odprowadzona.
3. Okap należy wyłączyć po upływie 5 minut od zakończenia gotowania.
4. Zamknąć pochłaniacz oparów (zależnie od modelu).

CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do czyszczenia lub konserwacji okapu należy odłączyć jego zasilanie elektryczne, poprzez wyciągnięcie wtyczki lub wyłączenie wyłącznika głównego w mieszkaniu.

Filtr tłuszczu

• Filtr tłuszczu, wykonany z gąbczastego materiału, należy myć raz na miesiąc w gorącej wodzie z mydłem (namoczyć przez 1-2 godziny, nie wyciskać, jeśli trzeba powtórzyć czynność). Wymieniać filtr na nowy po 5-6 myciach).
• Papierowy filtr tłuszczu winien być wymieniany raz na miesiąc.
• Papierowy filtr tłuszczu z sygnalizacją alarmową winien być wymieniany wówczas, gdy poprzez otwory siatki będzie widać przeswiecający kolor górnej warstwy, jednakże nie rzadziej niż raz na dwa miesiące. Filtr papierowy ma jedną stronę kolorową; kolor ten nie powinien być widoczny poprzez otwory siatki, po jej założeniu..
• Metalowy filtr tłuszczu ma ograniczoną trwałość i po winien być myty raz w miesiącu, ręcznie lub w zmywarce (60°C), z zastosowaniem odpowiednich detergentów. Należy go pozostawić do wyschnięcia, uważając na to, aby gonie uszkodzić, a następnie założyć na miejsce.
  Każdorazowo podczas wymiany lub czyszczenia filtra tłuszczu, należy umyć inne, widoczne części okapu.

Filtr węglowy

("Wersja z odprowadzeniem oparów na zewnątrz" patrz następna strona)

Filtr węglowy nie może być ani myty ani regenerowany.

W normalnych warunkach użytkowania filtr węglowy musi być wymieniany

co 6 miesięcy (Filtr węglowy prostokątny)

co 4 miesiące (Filtr węglowy okrągły).

Wymiana żarówek

1. Wyjąć pochłaniacz oparów (zależnie od modelu).
2. Otworzyć siatkę lub plafonierę i wyjąć filtr tłuszczu.
3. Wyjąć spaloną żarówkę i założyć nową, o takiej samej mocy, zamknąć siatkę lub plafonierę po założeniu metalowego filtra tłuszczu.

Czyszczenie okapu

Do czyszczenia należy używać miękkiej szmatki zmoczonej w denaturacie lub detergencie w płynie (nie stężonym). Nigdy nie należy stosować substancji ściernych. Uwaga! Nieprzestrzeganie zaleceń odnośnie czyszczenia okapu oraz wymiany czy czyszczenia filtrów może grozić pożarem.

INSTRUKCJA WYSZUKIWANIA USTEREK

Jeśli okap nie działa:

• Czy wtyczka jest dobrze włóżona do gniazdka?
  • Czy nie ma przerwy w zasilaniu?
  • Czy nie jest przepalony bezpiecznik?

Jeśli zasysanie nie jest wystarczające:

• Czy dobrana została prawidłowa szybkość?
• Czy nie trzeba wyczyścić bądź wymienić filtrów?
• Czy wyloty powietrza nie są zatkane?

Jeśli nie świeci się żarówka:

• Czy nie trzeba wymienić żarówki?
• Czy żarówka została zamontowana prawidłowo?
• Czy nie jest przepalony bezpiecznik?

Prosimy, aby Państwo sami nie starali się naprawiać okapu. Możecie jedynie usuwać problemy opisane powyżej.

SERWIS TECHNICZNY

Przed wezwaniem Pogotowia Serwisowego należy

1. Sprawdzić, czy nie ma możliwości usunięcia usterki samemu (patrz "Instrukcja wyszukiwania usterek").
2. Ponownie wyłączyć i załączyć okap dla sprawdzenia, czy usterka nie ustąpiła.
3. Jeśli próba dała negatywny rezultat, należy skontaktować się z Serwisem Technicznym.

Należy podać:

• rodzaj uszkodzenia,

• model,

• dokładny adres,

• numer telefonu wraz numerem kierunkowym.
• Numer serwisowy okapu (cyfra, która znajduje się za napisem SERVICE na tabliczce wewnątrz okapu, z tyłu za filtrem tłuszczu).

SERVICE

0000 000 00000

INSTALOWANIE

Podczas instalowania należy pamiętać o skrupulatnym przestrzeganiu minimalnych odległości od płaszczyzny grzejnej kuchenki i postępować według kolejności numerycznej oraz dodatkowych instrukcji podanych na schemacie instalowania.

Wersja z odprowadzeniem oparów na zewnątrz

(A - patrz także schemat instalowania)

Opary są odprowadzane na zewnątrz za pośrednictwem przewodu wylotowego, który mocuje się do pierścienia łączącego.

Średnica przewodu wylotowego winna być taka sama, jak średnica pierścienia łączącego. Jeśli stosowany jest zawór zwrotny przewodu dymnego, to należy po zakończeniu montażu sprawdzić przewód wylotowy, czy może się swobodnie otwierać i zamykać.

Okap może być wyposażony w jeden (górny) lub w dwa (górny i tylny) otwory wylotowe.

Okap jest przygotowany do pracy na górnym otworze wylotowym.

1. Pierścień łączący powinien znajdować się w górnym otworze wylotowym.

Podłączyć tylny otwór wylotowy (zależnie od modelu).

1. Zdemontować pokrywę zamykającą tylny otwór (jeśli jest założona) oraz wyjąć pierścień łączeniowy.
2. Niektóre modele są wyposażone w plastykową płytkę odchylającą, blokującą przepływ powietrza przez tylny otwór; można ją usunąć.
3. Zamontować pierścień łączeniowy w tylnym otworze.
4. Zamontować pokrywę na górnym otworze (jeśli jest na wyposażeniu).

Uwaga! Jeśli okap jest wyposażony w filtr węglowy, to powinien on zostać usunięty.

Sprawdzić czy przełącznik wewnątrz okapu (zależnie od modelu) jest ustawiony w położeniu

"A-Aspirante" = Zasysanie; jeśli nie, to proszę go tak ustawić.

Wersja z recyrkulacją powietrza (filtrowanie)

(F - patrz także schemat instalowania)

Powietrze jest filtrowane poprzez filtr węglowy i wyprowadzane na pomieszczenie. Przefiltrowane powietrze jest wypuszczane ku górze pomieszczenia kuchennego.

Uwaga! Jeśli okap nie jest wyposażony w filtr węglowy, to powinien on zostać zamówiony i zamontowany przed uruchomieniem okapu.

Sprawdzić, czy przełącznik wewnątrz okapu (zależnie od modelu) jest ustawiony w położenie "F-Filtrante" = Filtrowanie; jeśli nie, to proszę go tak ustawić.

Jeśli na wyposażeniu znajduje się pokrywa, to należy ją zamontować na górnym otworze wylotowym.

Podłączenie zasilania elektrycznego

Przed podłączeniem zasilania do okapu należy sprawdzić, czy wartość napięcia podana na tabliczce znamionowej urządzenia jest zgodna z napięciem zasilania w Państwa mieszkaniu.

Tabliczka znajduje się wewnątrz okapu pod siatką.

Okap może być wyposażony w typową wtyczkę i w takim przypadku można ją włączyć do typowego gniazdka, umieszczonego w dostępnym miejscu.

Jeśli okap nie ma wtyczki, to można zastosować dowolną lub wyłącznik dwubiegunowy, zgodne z obowiązującymi przepisami. Wyłącznik winien być umieszczony w dostępnym miejscu; odległość styków w stanie otwartym musi wynosić minimum 3 mm.

Producent rzeka się wszelkiej odpowiedzialności za jakiekolwiek następstwa wynikłe z nieprzestrzegania powyższych instrukcji.

AKR 998

PL KARTA INSTALACYJNA

Minimajna odległość od palników: 60 cm (palniki elektryczne) 75 cm (palniki gazowe' olejowe lub węglowe) Podczas montażu należy przestrzegać kolejności numeracji (1 ⇌ 2 ⇌ 3 ⇌ …*) Nie podłącząć urządzenia do zasilania, zanim nie zostanje zakończony całkowicie jego montaż.

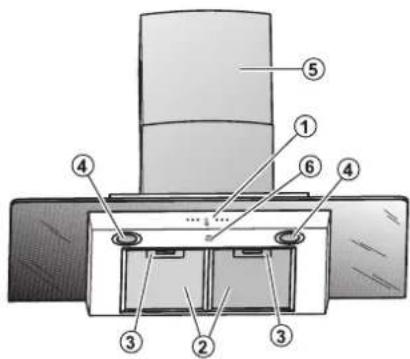

CZ POPIS INSTALACE

Klapa F: do zainstalowania tylko w wersji filtrującej

Clona F: instaluje se pouze u modelu's filtrem

1' Panel sterowania
2° Filtry przeciwłuszczowe
3' Uchwyty filtrów przecjwtłuszczowych
4° Lampy halogenowe doine
5° Komin teleskopowy
6° Czu jniki

1* Przycisk ON (Stand by)/OFF zasysanje/Reset sygnalizacja nasycenie filtrów.
* ON (Stand by) * wyświetlacz pokazuje tylko włączony punkt
- OFF - wyświetlacz jest całkowicie wyłączony: wszystkie przyciski z wyjątkiem przycisku oświetlenia są nieaktywne
Kasowanie sygnażizacji nasycenia filtrów - nacisnąć i trzymać przez ponad 3 sekundy" okap generuje sygnał dźwiękowy
2° Przycisk ON/OFF oświetlenia
3* Przycisk wyboru dziajanja ręczny automatyczny (czujniki): W dziańaniu automatycznym (Lampka sygnalizacyjna oświetenia - 8 zapalona) okap rozpoczyna dziażanie (ciąg kominowy) na podstawie wykrytych przez okap warunków otoczenia Uwaga! Okap jest zabezpieczony przez system automatyczny kalibracji' który ustawia normąne warunki otoczenia' W przypadku zauważenia nieprawidłowego dziażania kalibrację można ponownie przeprowadzić ręcznie: - nacjsnąć przycisk 1 i wprowadzić okap w stan OFF (wyświetjacz wyłączony) - przytrzymać równocześnie przez ok 3 sek' przyciski 5 i 6 - okap generuje sygnał akustyczny wskazując ustawioną ponownie kalibrację' Kalibracje należy wykonywać przy wyłączonych palnikach' w normalnej temperaturze otoczenia i przy braku znaczącej ilości pary
4. Przycisk uruchamiania czasowego' intensywnego zasysania: okap działa z tą intensywnością przez 5 minut a następnie wraca do stanu poprzednjego. Na wyświetlaczu pojawia się litera P i migający punkt Można anulować dziejanie tej funkcji poprzez naciśniewęcie przycisku1.
5' Przycisk zwiększenia mocy zásysania
6* Przycisk zmniejszenia mocy zasysania
7. Wyświetlacz: pokazuje wybraną moc zasysania' sygnajzuje nasycenie filtra przeciwłuszczowego (F) i filtra wegłowego (C) oraz działanie automatyczne (rotacja święcających diod)' działanie Stand by (punkt świecący).
8° Lampka kontrolna dziażania automatycznego. Uwaga! Sygnalizacja nasycenia filtra węglowego jest normalnje nieaktywna (w wersji zasysanja – zobacz także załączona instrukcje) aby ją uaktywnić (gdy chce się użytkować okap w wersji filtrującej – zobacz także załączona instrukcje) należy równocześnie nacisnąć przyciski 5 i 6 i zaczekać aż na wyświetlaczu pojawí się litera C. Aby wyłączyć działanie sygnalizacji nasycenia filtra węglowego należy nacisnąć i trzymać naciśnięte równocześnie przyciski 5 i 6; wyświetacz pokaze literę F' a następnie literę C ta ostatnia zniknie całkowice po kilku sekundach.

Uwaga: Jeżeli wyświetlacz pokazuje cyfre 8 - należy skontaktować się z serwisem

5019 318 33069

AKR 998

Aby umyć filtr przeciwtłuszczowy - Rys-1 Filtr przeciwtłuszczowy należy myć przynajmniej raz w miesiącu oraz każdorazowo' gdy na wyświetlaczu pokaże się litera F

1° Odłączyć zasilanie elektryczne
2° Wyjąć filtry przeciwłuszczowe: pociągnąć uchwyty do tyłu (a) a następnie w dół (b)
3° Po umyciu filtra przeciwłuszczowego należy wykonać montaż w odwrotnej kolejności, w stosunku do wymowania' upewniając się' że filtr pokrywa całkowicie powierzchnię otworu zasysanja'
4. Wykonać kasowanie sygnalizacji nasycenia filtrów - nacisnąć i trzymać przez ponać 3 sekundy przycisk 1 (patrz "panel sterowania")

Wymjana lamp - Rys' 2

1° Odłączyć zasilanie elektryczne
2° Zdjąć klosz lampy za pomocą płaskiego śrubokręta lub innego narzędzia umożliwiającego jego podważenie (c)
3' Wymienić uszkodzoną lampę Stosować tylko lampy hajogenowe o maksymalnej mocy 20 W' uważając' by nie dotykać ich palcami
4° Założyć klosz lampy (mocowanie zatrzaskowe)

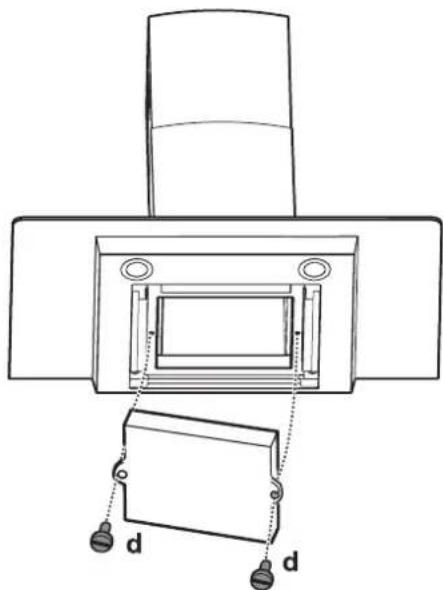

Montaż i konserwacja filtra z węgla aktywnego

1° Odłączyć zasilanie elektryczne
2° Usunąć filtry przeciwłuszczowe (a'b - Rys' 1)
3° Zamontować filtr węglowy' mocując go przy pomocy dwóch odpowiednich śrub' będących na wyposażenju' (d - Rys' 3)
4° W przypadku wymiany usunąć stary filtr węglowy i zastąpić go nowym: Filtr węglowy powinjen być wymienjany przynajmniej raz w roku lub każdorazowo' gdy na wyświetlaczu pokaże się litera C.
5° Zamontować filtry przeciwłuszczowe
6. Wykonać kasowanie sygnajizacji nasycenia filtrów - nacisnać i trzymać przez ponad 3 sekundy przycisk 1 (patrz "panel sterowania")
