INSTRUKCJA OBSŁUGI X80HDMI Opticum

Cyfrowy Odbiornik Satelitarny

• Obsługa systemu SD (MPEG2), DVB-S
• Czytnik kart dostępu w systemie Conax
• Wyjście video HDMI
• Niskie zużycie prądu w trybie Stand-by - poniżej 1W
• Automatyczne wyłączenie do Stand-by
• Obsługa systemów DiSEqC 1.0 i 1.1
• Elektroniczny przewodnik po programach - EPG
• Wielojęzyczne menu, w tym polskie
• Gry video

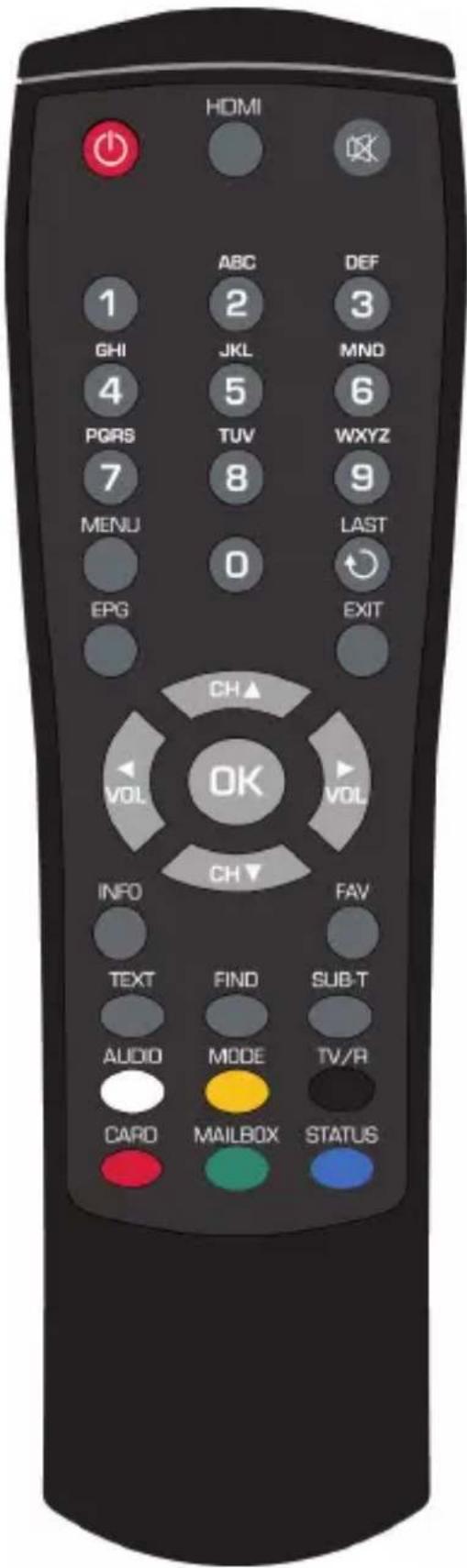

Pilot zdalnego sterowania

Przycisk Funkcja
POWER - [IMAGE]	Włącza/wyłącza odbiornik z/do trybu standby
HDMI	Przełącza rozdzielczości wyjść wideo HDMI/SCART
MUTE - [IMAGE]	Włącza/wyłącza dźwięk
Przyciski numeryczne	Wybiera kanał; pozwala na wprowadzanie wartości parametrów w menu
MENU	Wyświetla menu główne na ekranie; w menu przechodzi do poprzedniego poziomu menu
LAST - [IMAGE]	Przełącza odbiornik na poprzednio oglądany kanał
EPG	Wyświetla elektroniczny przewodnik po kanałach
EXIT	Anuluje wybór użytkownika, przechodzi z menu do trybu oglądania
◀/▶	Reguluje głośność odbiornika, steruje kursorem w lewo/prawo
▲/▼	Zmienia kanały, steruje kursorem do góry/w dół
OK	Wyświetla menu odbiornika, potwierdza wybór funkcji
INFO	Wyświetla pasek informacyjny kanału
FAV	Przełącza listę kanałów na tryb ulubionych, wyświetla aktualnie wybraną listę ulubionych
TEXT	Wyświetla teletekst dla aktualnego kanału
FIND	Umożliwia wyszukanie kanału po nazwie wpisanej za pomocą klawiszy numerycznych
SUB-T	Konfiguracja napisów pod obrazem
AUDIO	Konfiguracja ustawień dźwięku
MODE	Konfiguracja ustawień obrazu
TV/R	Przełącza odbiornik pomiędzy trybami TV/Radio
CARD	Moduł aktywacji karty Conax
MAILBOX	Skrzynka z informacjami od operatora
STATUS	Wyświetla okno statusu odbiornika
BIAŁY, ŻÓŁTY, CZARNY, CZERWONY, ZIELONY, NIEBIESKI	Przyciski kolorowe (funkcje odpowiadające komentarzom na ekranie)

Proste podłączenie

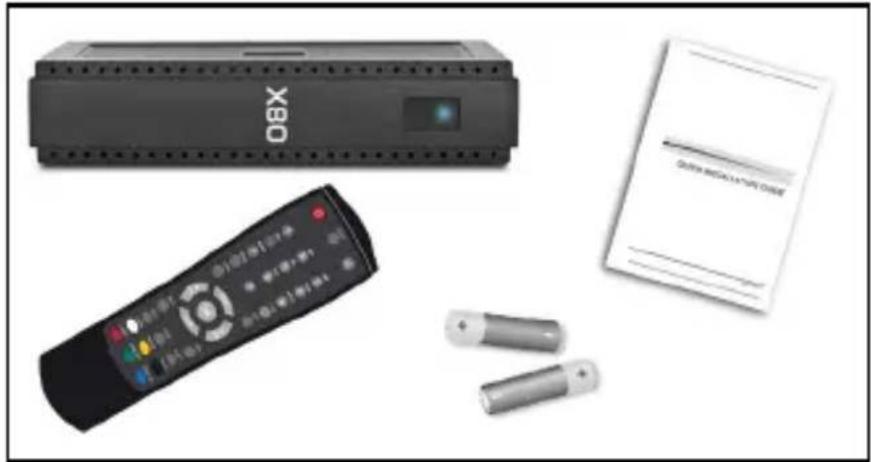

Po zakupie odbiornika, rozpakuj go i sprawdź, czy wszystkie poniższe akcesoria znajdują się w zestawie:

• Odbiornik
• Pilot zdalnego starowania
• Instrukcja szybkiej instalacji
  • Baterie - 2x AAA (opcjonalne)

Aby zainstalować baterie w pilocie, należy zdjąć

klapkę zabezpieczającą przedział baterii na tylnej stronie pilota. Jeśli w przedziale znajdują się stare baterie, muszą zostać usunięte. Następnie należy umieścić tam baterie. Należy zwrócić szczególną uwagę na kierunek montażu obu baterii - polaryzację. Poprawna polaryzacja baterii oznaczona jest w przedziale baterii pilota. Po umieszczeniu baterii w przedziale, należy umieścić klapkę zabezpieczająca na swoim pierwotnym miejscu.

Następnie, podłącz przewód z konwertera LNB / anteny (1 na rysunku obok) do gniazda SAT IN odbiornika (3). Za pomocą kabla HDMI lub SCART (4) podłącz odbiornik z telewizorem (2). Na końcu należy podłączyć przewód zasilający (5) do gniazdka sieciowego.

Uruchom telewizor i włącz przyciskiem pilota – Power odbiornik. Po krótkiej chwili na ekranie telewizora ukaże się interfejs obsługi odbiornika (OSD). Jeśli telewizor nie wyświetla OSD, źródło sygnału w telewizorze jest źle wybrane. Sprawdź dokumentację telewizora w celu wyszukania informacji o tym jak wybrać źródło sygnału.

Uwagi eksploatacyjne

Automatyczne wyłączenie zasilania

Zgodnie z aktualnie obowiązującymi wymaganiami zawartymi w dyrektywach Unii Europejskiej, zakupiony przez Państwa odbiornik został wyposażony w funkcję „Automatycznego Wyłączenia Zasilania”. Jej działanie polega na przełączeniu odbiornika do stanu czuwania po okresie 3 godzin od ostatniego aktywnego użycia. W praktyce oznacza to, że jeżeli w ciągu tego czasu do odbiornika nie zostanie wydana żadna komenda za pomocą przycisków pilota zdalnego sterowania lub klawiatury na panelu przednim, odbiornik wyłączy się. Moment wyłączenia odbiornika zostanie poprzedzony (2 minuty wcześniej) stosownym komunikatem wyświetlonym na ekranie telewizora. Jednocześnie informujemy, że funkcja ta jest domyślnie aktywna w oprogramowaniu dedykowanym na kraje Unii Europejskiej, jednak na własne życzenie możeszę Państwo ją wyłączyć za pomocą odpowiedniej funkcji w menu odbiornika.

Prosta konfiguracja

Odbiornik po podłączeniu i włączeniu powinien być gotowy do odtwarzania kanałów z domyślnej listy kanałów.

Jeśli po włączeniu wyświetlane jest tylko menu odbiornika a po wciśnięciu przycisków MENU lub EXIT widnieje komunikat “Brak programu!” oznacza to, że lista kanałów została usunięta. Istnieją dwie możliwości uzyskania nowej listy kanałów:

• Odtworzenie domyślnej listy kanałów, lub
• Zeskanowanie własnej listy kanałów

Odtworzenie domyślnej listy kanałów

Aby odtworzyć domyślną listę kanałów, za pomocą przycisków ▲/▼ z menu wybierz opcję Różne. Wciśnij OK aby wejść w to podmenu. Możesz być zapytany o hasło użytkownika. (domyślne hasło to 0000 – wpisz je używając przycisków numerycznych). Przyciskami ▲/▼ wybierz funkcję Ustawienia fabryczne i wciśnij OK. Przyciskami ◀/▶ przesuń kursor na “TAK” i ponownie potwierdź przyciskiem OK. Po chwili zrestartuj odbiornik przyciskiem POWER.

Jeśli pomimo powyższych operacji, kanały nadal nie są odtwarzane prze odbiornik, a zamiast tego widnieje komunikat, "Brak Sygnału!" przejdź do następnego rozdziału, gdzie znajdziesz informację o tym, jak skonfigurować swoją instalację satelitarną.

Konfiguracja swojej instalacji satelitarnej

Aby skonfigurować instalację satelitarną, wybierz z menu przyciskami ▲/▼ opcję Instalacja. Wejdź do podmenu przyciskiem OK. Możesz być zapytany o hasło użytkownika. (domyślne hasło to 0000 – wpisz je używając przycisków numerycznych). Przyciskami ▲/▼ wybierz pozycję Lista satelitów i wciśnij OK. W tym menu, przyciski ▲/▼ i OK umożliwiają wybór satelitów dostępnych w Twojej instalacji. Po wybraniu satelitów, naciśnij MENU aby wrócić do menu Instalacja.

Jeśli Twoja instalacja odbiera sygnał z więcej niż jednego satelity, przyciskami ▲/▼ wybierz opcję Ustawienia anteny i wciśnij OK. Na pozycji satelita przyciskami ◀/► wybierz wybranego satelitę a w opcji DiSEqC1.0 przypisz wybranego satelitę do odpowiadającego wejścia przełącznika DiSEqC w instalacji. Po dokonaniu ustawień, przyciskiem MENU wróć do menu Instalacja. Teraz, Twoja instalacje powinna być skonfigurowana poprawnie i gotowa do odbierania sygnału.

Skanowanie własnej listy kanałów

Po skonfigurowaniu instalacji możliwe jest wyszukanie żądanych kanałów i stworzenie z nich własnej listy kanałów.

Jeśli chcesz skasować wszystkie aktualnie istniejące na liście kanały, przyciskami ▲/▼ w menu głównym wybierz opcję Edytuj program i wciśnij OK. Możesz być zapytany o hasło użytkownika. (domyślne hasło to 0000 – wpisz je używając przycisków numerycznych). Przyciskami ▲/▼ wybierz Usuń wszystko i wciśnij OK. Przyciskami ◀/► przesuń kursor na "Tak" i ponownie potwierdź Przyciskiem OK. Po chwili lista kanałów będzie pusta.

Następnie wybierz z menu przyciskami ▲/▼ opcję Instalacja i wciśnij OK. Możesz być zapytany o hasło użytkownika. (domyślne hasło to 0000 – wpisz je używając przycisków numerycznych). Przyciskami ▲/▼ wybierz opcję Przeszukiwanie wielu satelitów i wciśnij OK. Następnie przyciskami ▲/▼ wybierz opcję Szukaj i wciśnij przycisk OK. Odbiornik rozpocznie wyszukiwanie kanałów ze wszystkich satelitów poprzednio wybranych w opcji Lista satelitów. Proces skanowania może w zależności od instalacji trwać kilka - kilkanaście minut.

Jeśli po dokonaniu powyższych procedur, odbiornik nadal nie jest w stanie odtwarzać kanałów, zalecane jest aby skontaktować się z profesjonalnym, lokalnym serwisem instalacyjnym lub sprzedawcą.

Struktura menu i opis funkcji

Menu/Podmenu

Funkcja

Edytuj program

Lista programów TV	Zarządzanie listą kanałów telewizyjnych.
Lista programów radiowych	Zarządzanie listą kanałów radiowych.
Usuń wszystko	Kasuje wszystkie kanały ze wszystkich list

Instalacja

Lista satelitów	Umożliwia wybór satelitów z listy do celów skanowania.
Ustawienia anteny	Umożliwia konfigurację parametrów konwertera / anteny.
Przeszukiwanie pojedynczego satelity	Skanuje kanały z jednego satelity (z wybranych z Listy satelitów).
Przeszukiwanie wielu satelitów	Skanuje kanały ze wszystkich satelitów wybranych z Listy satelitów.
Lista TP	Umożliwia zarządzanie listą transponderów dla każdego satelity, umożliwia przeskanowanie tylko wybranych transponderów.
Podmenu operatora	W zależności od wersji odbiornika, to menu może zawierać kilka funkcji specjalnych (opcja)

Ustawienia Systemowe

Język	Wybór języka menu, ścieżek dźwiękowych, teletekstu, napisów i EPG.
Ustawienia TV	Wybór ustawień obrazu - PAL/NTSC , 16:9/4:3, RGB/CVBS.
Ustawienia czasu	Wybór ustawień czasu – strefa czasowa, ręczne ustawienie czasu.
Ustawienia timera	Umożliwia zaplanowanie zdarzeń w przyszłości – uruchomienie odbiornika na danym kanale lub wyświetlenie przypomnienia.
Dostęp warunkowy Conax	Wyświetla informacje o karcie Conax umieszczonej w czytniku kart.
Kontrola rodzicielska	Umożliwia zablokowanie dostępu do menu i wybranych kanałów.
Ustawienia OSD	Zmienia przeźroczystość OSD i tryb wyświetlania napisów pod obrazem.
Ulubione	Umożliwia zmianę nazwy grup kanałów ulubionych.
Różne	Ustawia pozostałe opcje – zasilanie dla LNB, odtwarzanie kanałów danego typu, sygnalizacja dźwiękowa odbioru sygnału (dźwięk jest słyszalny w menu Ustawienia anteny – jest pomocny dla celu regulacji anteny).

Różne

Informacje	Wyświetla informacje o sprzęcie i oprogramowaniu odbiornika.
Ustawienia fabryczne	Przywołuje standardowe ustawienia wszystkich funkcji odbiornika, kasuje aktualną listę kanałów, zastępując ją domyślną listą.
Upgrade przez satelitę	Umożliwia aktualizację oprogramowania odbiornika danymi z satelity (opcjonalne).
Mailbox	Wyświetla listę wiadomości wysłanych przez operatora do użytkownika.

Gry

To menu zawiera gry.

Rozwiązywanie problemów

Informacje zgromadzone w tabeli opisują najczęstsze problemy z którymi można spotkać się podczas używania odbiornika. Większość z nich jest możliwa w prosty sposób do zdiagnozowania i rozwiązania. Jeśli próba rozwiązania problemu w opisany sposób nie przynosi efektu, naprawę należy powierzyć wykwalifikowanemu serwisowi.

Problem	Prawdopodobna przyczyna	Sugerowane rozwiązanie
Brak zasilania.	Wtyczka przewodu sieciowego nie została poprawnie podłączona do gniazdka.	Włożyć poprawnie wtyczkę. Jeśli nadal brak jest zasilania, rozłączyć urządzenie i spróbować podłączyć je ponownie za 5-10 minut.
Odbiornik nie dekoduje kanałów zakodowanych	Karta Conax nie jest włóżona do czytnika kart, lub jest włóżona nieprawidłowo.	Umieścić kartę Conax w slocie czytnika kart zgodnie ze wskazówką na prawej stronie odbiornika
	Karta Conax jest nieaktywowana	Wcisnąć przycisk CARD w celu uruchomienia przewodnika aktywacji karty i podążać wg wskazówek wyświetlanych na ekranie.
Kanały nie mogą zostać wyszukane.	Antena nie jest poprawnie ustawiona.	Ustawić antenę, lub użyć anteny zewnętrznej.
	Nieprawidłowe parametry wyszukiwania.	Wprowadź poprawne parametry częstotliwości / pasma.
Brak obrazu	Niepoprawnie podłączony przewód wyjścia obrazu.	Podłączyć przewód poprawnie
	Tryb lub we jście o brazu je odbiorniku i telewizorze.	Ustawić poprawne wejście / tryb obrazu w telewizorze.
Brak koloru	Niepoprawnie podłączony przewód wyjścia obrazu.	Podłączyć przewód poprawnie
	Tryb lub wejście obrazu jest inne w odbiorniku i telewizorze.	Ustawić poprawne wejście / tryb obrazu w telewizorze.
Pilot zdalnego sterowania nie działa	Baterie są źle włóżone	Poprawić usytuowanie baterii w pilocie
	Baterie są wyeksploatowane	Wymienić baterie w pilocie
	Za duża odległość pomiędzy pilotem a odbiornikiem	Używać pilota z bliższej odległości
	Czujnik odbiornika jest zasłonięty	Zmienić ustawienie odbiornika, usunąć przeszkody
Niepoprawny język dźwięku lub napisów	Nie jest wybrany odpowiedni język w ustawieniach menu	Ustawić poprawne języki w ustawieniach
Brak dźwięku	Odbiornik jest w trybie wyciszenia	Wyłączyć tryb wyciszenia przyciskiem MUTE
	Ustawiona głośność jest za niska	Dostroić głośność do potrzeb
	Niepoprawnie podłączony przewód	Podłączyć przewód poprawnie
Duże zniekształcenia obrazu	Odbierany sygnał jest zakłócony lub za słaby	Ustawić antenę, lub użyć anteny zewnętrznej.

Środki bezpieczeństwa

UWAGA:

Uwaga: Symbol błyskawicy wpisanej w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika przed niebezpiecznym napięciem i ma zapobiegać ryzyku porażenia elektrycznego

Uwaga: Dla uniknięcia ryzyka porażenia elektrycznego, poleca się nie otwierać obudowy urządzenia. Serwisowanie urządzenia powinno się zlecać tylko wykwalifikowanemu personelowi.

Uwaga: Wykrzyknik wpisany w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika o ważnych działaniach i konserwacji.

Notatka: Aby upewnić się w kwestii poprawnego użytkowania produktu, należy zaznajomić się dokładnie z treścią tej instrukcji obsługi i zachować ją w celu odniesienia się do niej w przyszłości.

Ostrzeżenie: Nie używaj urządzenia w miejscach, gdzie możliwe jest narażenie go na kontakt lub zanurzenie w wodzie. Unikaj instalacji blisko np. wazonów, umywalek, zlewozmywaków, pralek, basenów itp.

Ostrzeżenie: Nie umieszczaj świec lub lamp na obudowie urządzenia, ponieważ istnieje zagrożenie wzniecenia ognia.

Ostrzeżenie: Urządzenie powinno być podłączane do zasilającej sieci elektrycznej o tylko takich parametrach, jakie wyszczególnione są w instrukcji użytkowania. Jeśli nie jesteś pewien, jakie parametry zasilania występują w użytkowanej sieci (np. napięcie 120V lub 230V), skontaktuj się z dostawcą lub firmą energetyczną.

Ostrzeżenie: Nie otwieraj obudowy i nie dotykaj żadnej części we wnętrzu urządzenia. Jeśli występuje potrzeba otworzenia urządzenia, skontaktuj się z dostawcą urządzenia lub serwisem technicznym.

Notatka: Zawsze używaj urządzenia z założoną obudową, unikając w ten sposób emisji promieniowania elektromagnetycznego i wystawiania go na promieniowanie z zewnątrz.

Czyszczenie urządzenia: Po wyłączeniu zasilania, można czyścić obudowę, panel oraz pilot, używając miękkiej ściereczki lekko nawilżonej łagodnym detergentem.

Części dodatkowe wyposażenia: Nigdy nie stosuj dodatkowego wyposażenia do urządzenia bez zgody producenta, gdyż może to spowodować wystąpienie ryzyka wzniecenia ognia, porażenia prądem elektrycznym lub innych obrażeń ciała.

Umieszczanie urządzenia: Gniazda i otwory w obudowie zostały przewidziane do celu wentylacji i uchronienia urządzenia przed przegrzaniem. Nie wolno zastaniać tych otworów lub pozwalać na zablokowanie wymiany ciepła poprzez umieszczanie urządzenia na miękkich powierzchniach jak łóżko, sofa lub podobnych. Nie należy również umieszczać urządzenia w otoczeniu grzejników, kaloryferów lub innych źródeł ciepła.

Przewód zasilający: Przewód zasilający należy umiejscowić w taki sposób, aby niemożliwe było chodzenie po nim. Należy zwracać w miarę możliwości uwagę na stan przewodu w miejscu przy połączeniu do wtyczki, gniazda i punktu, w którym wychodzi z urządzenia

Umieszczanie ciał obcych w urządzeniu: Nigdy nie wkładaj przedmiotów wszelkiego typu do urządzenia przez otwory, gdyż mogą one zetknąć się z elementami pod groźnym napięciem, lub mogą zewrzeć je elektrycznie, co może doprowadzić do wzniecenia ognia lub porażenia prądem elektrycznym. Nigdy nie rozpyłaj i nie wylewaj żadnych cieczy na urządzenie.

Notatka: Na urządzeniu może nastąpić kondensacja wilgoci w następujących sytuacjach:

Kiedy urządzenie zostało nagle przemieszczone z zimnego otoczenia lub wentylowanego pomieszczenia do ciepłego miejsca.

• Po uruchomieniu ogrzewania.
  • W zaparowanym lub wilgotnym pomieszczeniu.

Jeśli wilgoć skondensuje się wewnątrz urządzenia, może ono nie działać poprawnie. W celu wyeliminowania tego problemu, należy rozłączyć zasilanie i odczekać około dwóch godzin w celu odparowania wilgoci.

Części zamienne: Jeśli części urządzenia wymagają wymiany, użytkownik powinien upewnić się, czy serwis techniczny używa części zalecanych przez producenta lub mających takie same właściwości jak część oryginalna. Nieautoryzowana wymiana może stworzyć ryzyko wzniecenia ognia, porażenia prądem elektrycznym lub innych zagrożeń.

Kontrola bezpieczeństwa: Po wszelkich konserwacjach i naprawach, użytkownik powinien zażądać od serwisu technicznego przeprowadzenia ogólnej kontroli bezpieczeństwa, aby upewnić się czy urządzenie jest w odpowiedniej kondycji.

Ochrona środowiska

Państwa produkt oznaczony jest tym symbolem. Informuje on o zakazie umieszczania zużytego sprzętu wraz z innymi odpadami domowymi. Zużyty sprzęt elektryczny i elektroniczny podlega odrębnemu systemowi zbiórki odpadów.

Informacje dla użytkowników sprzętu elektronicznego w gospodarstwach domowych dotyczące utylizacji - usunięcia odpadów.

Zużytego sprzętu elektronicznego i elektrycznego nie należy usuwać do pojemników

przeznaczonych na odpady, lecz zgodnie z ustawą o odpadach przeznaczony jest on do ponownego przetworzenia - recyklingu.

Po wprowadzeniu przepisów unijnych dotyczących gospodarki odpadami gospodarstwa domowe mogą bezpłatnie zwracać zużyty sprzęt elektroniczny i elektryczny do wyznaczonych punktów zbiórki odpadów, lub w przypadku zakupu tego samego rodzaju sprzętu do punktów sprzedaży detalicznej.

W celu otrzymania dokładnych informacji na ten temat należy skontaktować się z lokalnymi władzami.

W przypadku wyposażenia sprzętu w baterie, należy w myśl przepisów baterie usunąć oddzielnie zgodnie z wymogami lokalnych przepisów.

Właściwe usuniecie odpadów elektrycznych i elektronicznych zapewnia ich prawidłowy odzysk, przetworzenie i poddanie recyklingowi. W ten sposób pomogą Państwo zapobiec negatywnemu wpływowi substancji niebezpiecznych na środowisko naturalne i zdrowie ludzkie.

Niewłaściwe przetworzenie odpadów elektronicznych i elektrycznych ma szkodliwy wpływ na środowisko naturalne.

Informacje dla firm w krajach Unii Europejskiej.

W przypadku konieczności usunięcia produktu przeznaczonego do celów handlowych, należy skontaktować się z dostawcą w celu uzyskania informacji o sposobie, ewentualnych kosztach zwrotu i recyklingu produktów. W razie konieczności zwrotu produktu niewielkich rozmiarów i ilości można udać się do lokalnych punktów zbiórki odpadów.

Informacje dla firm w krajach spoza Unii Europejskiej.

W przypadku konieczności usunięcia produktu należy skontaktować się z władzami lokalnymi w celu zasięgnięcia informacji na temat sposobu prawidłowego recyklingu.

Deklaracja zgodności

Producent deklaruje zgodność produktu z następującymi dyrektywami i standardami:

Model: Cyfrowy odbiornik satelitarny DVB-S

Specyfikacja techniczna

Częstotliwość wejściowa: 950-2150MHz

Wtyk wejściowy RF: IEC169-24, Female

Impedancja wejściowa: 75Ω

Technika modulacji: QPSK (SCPC, MCPC)

Dekodowanie obrazu: MPEG2 (MP@ ML)

Rozdzielczość obrazu: PAL 576, NTSC 480

Dekodowanie dźwięku: MPEG-1, 2 Layer 1 & 2

Ścieżki dźwięku: Stereo, Lewa, Prawo

We/wy Video/Audio: HDMI, SCART, Coaxial. digital audio

Pozostałe we./wy.: RS232, 12V/50mA

Napięcie zasilające: \~ 230V, 50Hz

Pobór mocy: 6 W

Pobór mocy w czuwaniu: < 1 W

Temperatura pracy: 5-40°C

Wilgotność względna: <95%

Waga netto: \~0,3 kg

Wymiary obudowy: 180 mm ×90 mm ×42 mm

Wartości masy i wymiary nie są wartościami dokładnymi!

Mając na względzie nieustanne podnoszenie funkcjonalności i jakości, producent zastrzega sobie prawo do wprowadzenia zmian bez powiadomienia.
