Typ produktu	Zmywarka do zabudowy
Wymiary (wys. x szer. x głęb.)	85 x 60 x 60 cm
Waga	Około 45 kg
Pojemność	12 kompletów
Klasa energetyczna	A+
Poziom hałasu	49 dB
Liczba programów	5
Programy	Eko, Intensywny, Szybki, Delikatny, Płukanie
Funkcja opóźnionego startu	Tak, do 24 h
System suszenia	Kondensacyjny z wymiennikiem ciepła
Zabezpieczenie przed zalaniem	AquaStop
Regulacja twardości wody	Elektroniczna
Wskaźnik soli i płukania	Tak
Pobór wody	9 l na cykl
Roczne zużycie energii	245 kWh
Napięcie zasilania	220-240 V / 50 Hz
Maksymalna moc przyłączeniowa	2100 W
Czyszczenie filtra	Po każdym cyklu
Dostępność części zamiennych	7 lat od wprowadzenia do obrotu
Kolor	Stal nierdzewna / Biały (zależnie od wersji)

Często zadawane pytania - LS 9117 BX Ardo

Jak prawidłowo załadować zmywarkę Ardo LS 9117 BX?

Umieść naczynia w koszach, skierowując zabrudzone powierzchnie do wewnątrz. Sztućce włóż do koszyka na sztućce, a duże garnki i patelnie do dolnego kosza. Upewnij się, że ramiona spryskujące mogą swobodnie się obracać.

Który program wybrać dla lekko zabrudzonych naczyń?

Program Eko jest idealny do lekko zabrudzonych naczyń, oszczędza wodę i energię. Czas trwania to około 3,5 godziny.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy drzwi są dobrze zamknięte, czy wtyczka jest podłączona, a bezpiecznik nie wyłączony. Upewnij się też, że dopływ wody jest otwarty.

Jak często należy czyścić filtr zmywarki?

Filtr należy czyścić po każdym cyklu, aby zapobiec zatykaniu. Wyjmij filtr, opłucz pod bieżącą wodą i szczoteczką usuń resztki.

Dlaczego naczynia nie są suche po zakończeniu programu?

Może to wynikać z braku płynu nabłyszczającego, niskiej temperatury lub przeciążenia. Użyj opcji Extra Dry, jeśli jest dostępna.

Jak używać soli do zmywarki?

Otwórz pojemnik na sól w dnie zmywarki, wsyp sól (najlepiej gruboziarnistą) i zamknij. Regulacja twardości wody odbywa się elektronicznie – patrz instrukcja.

Co oznacza kod błędu E15?

Kod E15 to zabezpieczenie przed zalaniem. Wyłącz zmywarkę, odłącz od zasilania, usuń wodę z podstawy i skontaktuj się z serwisem.

Jakie są wymiary zmywarki Ardo LS 9117 BX?

Standardowe wymiary do zabudowy: wysokość 85 cm, szerokość 60 cm, głębokość 60 cm. Możliwa regulacja wysokości nóżek.

Czy można umyć w zmywarce naczynia drewniane?

Nie zaleca się mycia drewnianych desek do krojenia ani naczyń, ponieważ wysoka temperatura i wilgoć mogą je uszkodzić.

Jak przedłużyć żywotność zmywarki?

Regularnie czyść filtr, ramiona spryskujące i uszczelki drzwi. Używaj odpowiednich detergentów i od czasu do czasu uruchamiaj program czyszczenia zmywarki.

INSTRUKCJA OBSŁUGI LS 9117 BX Ardo

Przeczytaj uważnie instrukcję

Instrukcja zawiera: Instrukcję bezpieczeństwa, Instrukcję obsługi, Wskazówki dotyczące instalacji, Sposoby rozwiązywania problemów i inne. Uważna lektura instrukcji przed rozpoczęciem korzystania ze zmywarki pozwoli na jej prawidłowe użytkowanie i konserwację.

Zanim wezwiesz serwis

Korzystając ze wskazówek zawartych w rozdziale Sposoby rozwiązywania problemów możliwe jest rozwiązanie niektórych problemów, bez uciekania się do pomocy serwisanta.

UWAGA!

Kierując się polityką rozwoju i stałego doskonalenia swoich produktów producent zachowuje prawo do wprowadzania zmian bez uprzedniego informowania o tym fakcie klienta.

Instrukcja bezpieczeństwa ....3

Instrukcja obsługi

Panel sterujący....4

Dane techniczne zmywarki....5

Tabela cykli zmywania....6

Dozownik zmiękczacza....7

Dozownik środka myjącego....8

Nabłyszczacz....8-9

Ładowanie kosza zmywarki....9-11

Uruchomienie zmywarki....11

System filtrów....12

Konserwacja zmywarki....12

Wskazówki dotyczące instalacji

Podłączenie do sieci elektrycznej....14

Informacje na temat systemu zabezpieczającego przed przelaniem (ACQUA STOP)....14

Podłączenie hydrauliczne....15

Sposoby rozwiązywania problemów

Zanim wezwiesz serwis....16-17

Serwis techniczny i części zamienne....18

⚠ WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA PRZECZYTAJ CAŁOŚĆ PRZED ROZPOCZĘCIEM KORZYSTANIA ZE ZMYWARKI

⚠ UWAGA!

W celu prawidłowego użytkowania zmywarki, należy stosować się do zamieszczonych poniżej ostrzeżeń:

UWAGA! WODÓR JEST SUBSTANCJA WYBUCHOWA

W pewnych okolicznościach, jeżeli instalacja ciepłej wody nie była używana przez minimum dwa tygodnie, może dojść do uwolnienia wodoru, który JEST SUBSTANCJA WYBUCHOWA.

Jeżeli instalacja ciepłej wody nie była używana przez podobny okres czasu, przed włączeniem urządzenia należy odkręcić wszystkie kurki z ciepłą wodą i przez kilka minut spuszczać wodę z każdego z nich, uwalniając w ten sposób zgromadzony wodór. Ponieważ gaz jest łatwopalny, należy powstrzymać się w tym czasie od palenia papierosów oraz używania zapałek.

UZIEMIENIE

Urządzenie wymaga uziemienia. W przypadku nieprawidłowego funkcjonowania lub awarii zmywarki uziemienie zmniejszy ryzyko porażenia prądem. Zmywarka wyposażona jest w kabel i wtyczkę z uziemieniem. Wtyczkę należy wetknąć do gniazda zainstalowanego i uziemionego zgodnie z lokalnymi normami i przepisami w tym zakresie.

UWAGA!

Brak właściwego uziemienia zmywarki może spowodować porażenie prądem! W przypadku wątpliwości co do właściwego uziemienia skontaktować się z serwisem lub wykwalifikowanym elektrykiem, który dokona kontroli urządzenia. Nie wymieniać wtyczki dostarczonej wraz z urządzeniem. Jeśli nie pasuje do gniazdka, zwrócić się o pomoc do wykwalifikowanego elektryka.

⚠ UWAGI DOTYCZĄCE PRAWIDŁOWEGO UŻYTKOWANIA

• Nie używać urządzenia w sposób niezgodny z jego przeznaczeniem, nie siadać ani nie opierać się o drzwiczki i o kosze.
• Nie dotykać grzałki podczas korzystania ze zmywarki ani bezpośrednio po jej użyciu.
• Nie myć w zmywarce plastikowych przedmiotów, chyba że są oznaczone jako nadające się do tego. W przypadku plastikowych przedmiotów nieposiadających takich oznaczeń, prosimy zapoznać się ze wskazówkami producenta.
• Stosować wyłącznie środki do mycia i nabłyszczacze przeznaczone dla zmywarek. Trzymać je w miejscu niedostępnym dla dzieci. Nie stosować mydła, proszku do prania ani płynu do mycia rąk.
• Trzymać środek do mycia i nabłyszczacz w miejscu niedostępnym dla dzieci. Dzieci nie powinny podchodzić do otwartych drzwiczek zmywarki - mogą się na nich znajdować resztki środka do mycia.
• Nie zostawiać otwartych drzwiczek zmywarki, gdyż mogą się obluzować.
• W trakcie instalacji przewód zasilający nie powinien być zgnieciony ani nadmiernie skręcony.
• Nie manipulować pokrętłami.

• Z urządzenia nie mogą korzystać dzieci ani osoby chore pozbawione dozoru.

• Środki do mycia zawierają substancje alkaliczne które, w przypadku przeniknięcia do układu pokarmowego, mogą być bardzo szkodliwe dla zdrowia. Unikać kontaktu ze skórą i oczami, trzymać dzieci z dala od zmywarki, kiedy drzwiczki są otwarte.

• Nie uruchamiać zmywarki, jeżeli nie są prawidłowo zamocowane panele zewnętrzne. Podczas pracy urządzenia ostrożnie otwierać drzwiczki, aby uniknąć rozpryskiwania wody.
• Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach, gdyż może to spowodować przechylenie się zmywarki do przodu.
• Podczas ładowania naczyń do zmywarki należy:

1) Oddzielić przedmioty o ostrych krawędziach w taki sposób, aby uniknąć uszkodzenia uszczelki drzwiczek;
2) Aby uniknąć skaleczenia ładować ostro zakończone noże trzonkiem do góry..

- Podczas korzystania ze zmywarki należy unikać styczności plastikowych przedmiotów z grzałką.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony wyłącznie przez specjalistę posiadającego kwalifikacje w tym kierunku.

- Usunąć prawidłowo opakowanie zmywarki. Używać zmywarki wyłącznie w celu, do jakiego jest przeznaczona.

- W razie konieczności usunięcia starej zmywarki, w celu wykorzystania części zamiennych lub złomowania urządzenia, wyjąć drzwiczki z segmentu zabudowy.

- Kontrolować dzieci, by nie bawiły się urządzeniem.

- Sprawdzać, czy po zakończeniu zmywania, pojemnik na środek do mycia jest opróżniony.

WAŻNE!

Przed rozpoczęciem korzystania ze zmywarki, proszę uważnie przeczytać wszystkie wskazówki zawarte w niniejszej instrukcji oraz zachować instrukcję, aby zapewnić sobie możliwość korzystania z niej w późniejszym czasie.

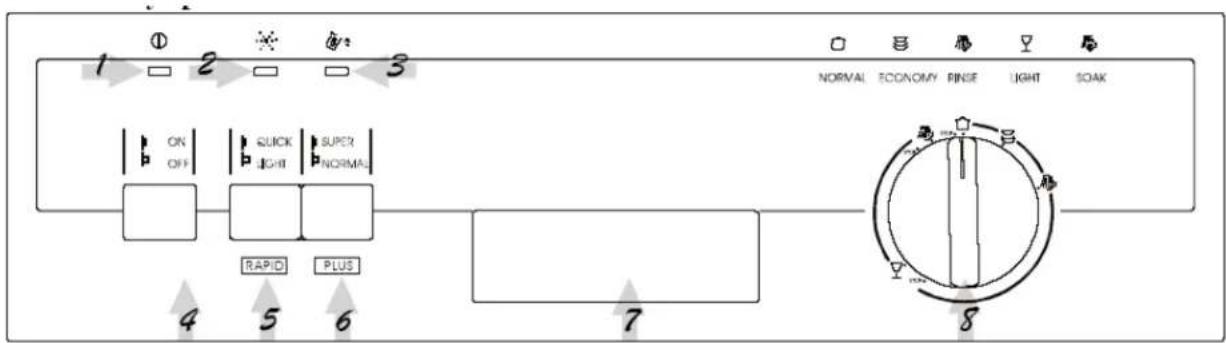

Panel sterujący

1 Lampka kontrolna /ON: świeci się, kiedy wciśnięty jest przycisk ON/OFF.

2 Lampka kontrolna nabłyszczacza: zapala się, kiedy konieczne jest napełnienie dozownika nabłyszczacza (dotyczy wybranych modeli).

3 Lampka kontrolna soli: zapala się, kiedy konieczne jest napełnienie dozownika zmiękczacza (dotyczy wybranych modeli).
4 Przycisk ON/OFF: służy do włączania i wyłączania zasilania.

5 Przycisk szybkiego zmywania: używany wyłącznie w cyklu szybkiego zmywania 6 Przycisk Plus: używany wyłącznie w cyklu Instensywnym

7 Uchwyt drzwiczek: Pociągnąć za uchwyt w celu otworzenia drzwiczek. 8 Pokrętło programatora: Obracać pokrętłem w celu ustawienia żądanego cyklu zmywania.

Dane techniczne zmywarki

1 Kosz górny 4 Dozownik zmiękczacza
2 Spryskiwacze 5 Filtr główny
3 Kosz dolny 6 Dozownik środka do mycia

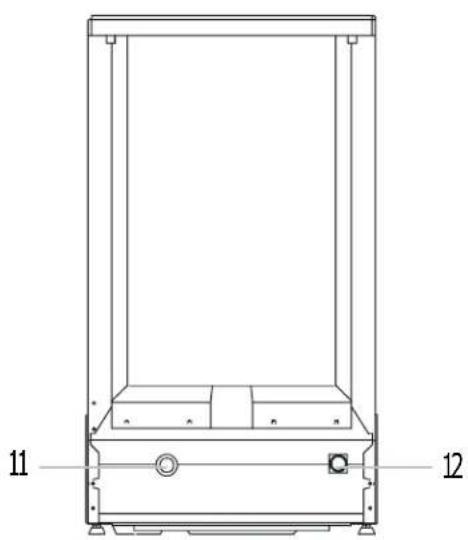

7 Miejsce na filiżanki 10 Dozownik nabłyszczacza
8 Koszyk na sztućce 11 Przyłącze węża odprowadzającego wodę
9 Filtr 12 Przyłącze węża szerokoprzepływowy doprowadzającego wodę

TABELA CYKLI ZMYWANIA

Program	Cykl	Przycisk Plus	Przycisk szybkiego zmywania	Informacje na temat cyklu	Opis cyklu	Środek myjący Zmywanie wstępne/ zmywanie	Nabłyszczacz
Normalny				Normalnie zabrudzone naczynia: garnki, talerze, szklanki oraz lekko zabrudzone patelnie. Cykl przeznaczony do codziennego zmywania.	Zmywanie wstępne Zmywanie wstępne Zmywanie (52°C) Plukanie (70°C) Suszenie	5/22 g.	★
Intensywny		★		Naczynia mocno zabrudzone: garnki, patelnie, rondle, talerze z resztkami zaschłego jedzenia.	Zmywanie wstępne Zmywanie wstępne (52°C) Zmywanie (60°C) Plukanie Plukanie (70°C) Suszenie	5/22 g.	★
Ekonomiczny	[60W]			Naczynia lekko zabrudzone: talerze, szklanki, miseczki i patelnie.	Zmywanie (52°C) Plukanie (70°C) Suszenie	22 g.	★
Plukanie				Naczynia, które wymagają wyłącznie opłukania i osuszenia.	Plukanie (70°C) Suszenie		★
Delikatny				Delikatne naczynia lekko zabrudzone: szklanki, kryształy i porcelana.	Zmywanie (52°C) Plukanie (62°C) Suszenie	15 g.	★
Szybki			★	Szybkie zmywanie lekko zabrudzonych naczyń, które nie wymagają osuszania.	Zmywanie (52°C) Plukanie	15 g.
Namaczani e				Plukanie naczyń, które będą zmywane później.	Zmywanie wstępne

Przyciski regulacji cykli zmywania

Przycisk Plus (patrz: Panel sterujący)

Używany w cyklu normalnym w przypadku zmywania garnków i patelni z resztkami zaschłego jedzenia.

Ten cykl zmywania nie jest polecany w przypadku delikatnych naczyń, gdyż podwyższona temperatura może spowodować zmatowienie powierzchni lub blaknięcie kolorów.

Przycisk szybkiego zmywania (patrz: Panel sterujący)

Wciśnięty w 4 cyklu zmywania, stosowanym w przypadku naczyń szklanych, pozwala na przeprowadzenie zmywania w niskiej temperaturze (50°C) z wyeliminowaniem fazy osuszania.

Ochrona przeciwwypływowa

Zmywarka jest wyposażona w urządzenie zamykające automatycznie zawór wejściowy przy jednoczesnym uruchomieniu pompy odpływowej, w momencie gdy zostanie przekroczony poziom wody w jednostce. Gdyby zaistniała taka sytuacja, zanim wezwą Państwo serwisanta, proszę zakręcić główny zawór wody. Jeżeli, w wyniku przepełnienia lub niewielkiego przecieku, pozostała woda na dnie zmywarki, należy usunąć ją przed ponownym uruchomieniem zmywarki.

UWAGA! Jeżeli Państwa model nie posiada dozownika zmiękczacza, proszę opuścić tę część instrukcii

DOZOWNIK ZMIĘKCZACZA

Istnieją dwa sposoby zmiękczania wody: pierwszy zakłada użycie zmiękczacza, drugi ogranicza się do użycia środka zmywającego.

Stopień twardości wody może być różny w zależności od miejsca zamieszkania. Używanie twardej wody do zmywania spowoduje powstawanie osadów na talerzach i przyborach kuchennych.

Państwa zmywarka wyposażona jest w urządzenie zmiękczające wodę, zawierające sól przeznaczoną do usuwania z wody osadów wapnia i minerałów.

Wsypywanie soli do dozownika

Używać wyłącznie soli przeznaczonej do zmywarek do naczyń.

Pojemnik na sól umieszczony jest pod dolnym koszem i powinien być napełniany w następujący sposób:

1 Po wyjęciu dolnego kosza, odkręcić i zdjąć pokrywkę pojemnika.
2 Przy pierwszym napełnianiu należy wypełnić 2/3 pojemności wodą.
3 Wprowadzić końcówkę lejka (na wyposażeniu) w otwór i wsypać ok. 2 kg soli. Spowoduje to wyłanie się niewielkiej ilości wody z pojemnika.
4 Zakręcić dokładnie pokrywkę.

UWAGA!

1. Pojemnik należy ponownie napełnić, gdy zapali się lampka kontrolna sygnalizująca brak soli. Nawet po wypełnieniu pojemnika solą lamka kontrolna zgaśnie dopiero wtedy, gdy sól całkowicie się rozpuści.
2. W razie wydostania się soli na zewnątrz można włączyć program namaczania, w celu usunięcia jej nadmiaru.

Regulacja zużycia soli

Urządzenie pozwala regulować zużycie soli w zależności od stopnia twardości wody, co umożliwia optymalne dostosowanie zużycia środka do potrzeb użytkownika. Odbywa się to w następujący sposób:

1 Należy odkręcić pokrywkę pojemnika na sól.
2 Na pojemniku znajduje się pierścień ze strzałką (patrz rysunek); w razie potrzeby przekręcić pierścień w kierunku odwrotnym do ruchu wskazówek zegara od znaku “-” do

znaku “+”, w zależności od stopnia twardości wody. Zaleca się przeprowadzenie regulacji zgodnie z zmieszczonym poniżej schematem:

STOPIEN TWARDOŚCI WODY			Pozycja programatora	Zużycie soli (g/cykl)	Wydajność (ilość cykli/2kg)
Stopnie Clarke’a	°dH	mmol/I
0-14	0-10	0-1,7	-	0	/
14-36	18-44	1,8-4,4	/	20	60
36-71	45-89	4,5-8,9	MED	40	40
71	89	8,9	+	60

25

Proszę skontaktować się z wodociągami miejskimi w celu określenia stopnia twardości wody.

DOZOWNIK ŚRODKA MYJĄCEGO

NIE WSYPYWAĆ NADMIERNEJ ILOŚCI ŚRODKA W CELU UNIKNIĘCIA TWORZENIA SIĘ OSADU, ZMYWARKA JEST WYPOSAŻONA W SPECJALNY ZMIĘKCZACZ WODY.

Dozownik powinien zostać napełniony każdorazowo przed uruchomieniem cyklu zmywania, zgodnie ze wskazówkami zawartymi w “Tabeli cykli zmywania”. Państwa zmywarka zużywa mniej środka myjącego i nabłyszczacza niż tradycyjne urządzenia. Przy normalnie załadowanej zmywarce wystacza łyżka stołowa środka, który należy dodawać bezpośrednio przed uruchomieniem zmywarki, inaczej nie rozpuści się prawidłowo. W przypadku mocniej zabrudzonych naczyń może być konieczne dodanie większej ilości środka myjącego.

Zalecane ilości środka zmywającego

JEŻELI STOPIEN TWARDOŚCI WODY NIE JEST WYSOKI, MOŻNA ZAPOBIEC FORMOWANIU SIĘ OSADU POPRZEZ DODANIE ŚRODKA ZMYWAJĄCEGO.

Wymagana ilość środka może ulegać zmianie w zależności od stopnia twardości wody. Aby dowiedzieć się, jaki jest stopień twardości wody w Państwa miejscu zamieszkania, należy skontaktować się z wodociągami miejskimi. Im większy stopień twardości, tym więcej środka trzeba zużyć. Należy pamiętać o tym, żeby zwiększać porcje środk a stopiowo, aż do uchwycenia właściwych proporcji.

W celu usunięcia osadów należy wykonać poniższe czynności:

• Umyć naczynia w cyklu zmywania normalnego.
• Usunąć ze zmywarki wszystkie metalowe naczynia: sztućce, garnki itp..
• Nie dosypywać środka do zmywania.
• Nalać do dużej filiżanki dwie filiżanki octu i postawić w dolnym koszu zmywarki.
• Włączyć program zmywania normalnego.

Jeżeli nie uda się osiągnąć zamierzonego efektu, należy powtórzyć procedurę z użyciem ¼ filiżanki kwasu cytrynowego zamiast octu.

▲ UWAGA!

Srodek zmywający jest żracy. Należy przechowywać go w miejscu niedostępnym dla dzieci.

Właściwe użycie środka zmywającego

Używać wyłącznie środków przeznaczonych do zmywarek do naczyń. Przechowywać je w miejscu suchym i chłodnym. Nie napełniać dozownika dopóki zmywarka nie jest gotowa do rozpoczęcia zmywania.

DOZOWNIK NABŁYSZCZACZA

• Aby otworzyć dozownik, należy przekręcić nakretkę w lewo aż do strzałki “otwarte” i unieść do góry.
  • Włać nabłyszczacz do dozownika, uważając, by go nie przepelnić.

- Nałożyć nakretkę na otwór, w miejscu strzałki “otwarte” i przekręcić w prawo aż do strzałki “zamknięte”.

Nabłyszczacz jest uwalniany podczas ostatniego płukania, dzięki czemu zapobiega formowaniu się na naczyniach zacieków z wody. Polepsza dodatkowo jakość suszenia, ułatwiając wodzie spływanie z naczyń.

Zmywarka jest przystosowana do użycia nabłyszczaczy w płynie. Dozownik jest umiejętności na wewnętrznej stronie drzwiczek, obok dozownika środka myjącego. W celu jego napełnienia zdjąć pokrywkę i wlewać nabłyszczacz,

dopóki wskaźnik poziomu nie zmieni koloru na czarny. Dozownik może pomieścić około 100 ml nabłyszczacza.

Uważać, by nie przepełnić pojemnika, ponieważ może się wytworzyć nadmierna ilość piany. Usunąć nadmiar płynu za pomocą wilgotnej ściereczki. Nie zapomnieć o nałożeniu pokrywki na pojemnik przed zamknięciem drzwiczek zmywarki. Jeśli stopień twardości wody nie jest szczególnie wysoki, można zrezygnować z nabłyszczacza, gdyż jego użycie mogłoby spowodować pojawienie się białego nalotu na naczyniach.

Regulacja dozowania nabłyszczacza

Podczas ostatniego płukania uwalniana jest pewna ilość nabłyszczacza. Tak jak w przypadku środka zmywającego, ilość nabłyszczacza konieczna do umycia naczyń zależna jest od stopnia twardości wody typowej dla danej strefy. Dodanie zbyt dużej ilości nabłyszczacza spowoduje wytworzenie zbyt obfitej piany, co z kolei sprawi, że naczynia będą mętnę i z zaciekami. Jeśli stopień twardości wody nie jest szczególnie wysoki, użycie nabłyszczacza nie jest konieczne. Gdyby jednak zdecydowali się Państwo go użyć, można rozcieńczyc go wodą w proporcji 1/1.

Dozownik nabłyszczacza posiada sześć ustawień: zaleca się rozpoczęcie od “1”. Jeśli zauważą Państwo, że tworzą się zacieki lub, że naczynia nie są dostatecznie dobrze wysuszone, proszę zwiększyć ilość nabłyszczacza, zdejmując pokrywkę dozownika i ustawiając pokrętło w pozycji “2”. Jeśli naczynia nadal nie są dostatecznie osuszone lub pojawiają się na nich zacieki, należy przesunąć pokrętło na kolejny numer, aż do zniknięcia zacieków. Zaleca się ustawienie pokrętła w pozycji “4”.

Kiedy napełnić dozownik nabłyszczacza

Jeśli na panelu sterującym nie ma lampki kontrolnej sygnalizującej brak nabłyszczacza można ocenić jego ilość w następujący sposób. Czarna kropka na dozowniku nabłyszczacza wskazuje jego poziom w dozowniku. Wraz ze spadkiem poziomu nabłyszczacza zmniejsza się średnica czarnej kropki. Nie należy dopuścić do tego, aby poziom nabłyszczacza spadł poniżej wskaźnika ¼.

W miarę zużywania nabłyszczacza zmienia się rozmiar czarnego punktu na wskaźniku poziomu:

• pełny
3/4
1/2
1/4 konieczność napełnienia pojemnika w celu uniknięcia tworzenia
się zacieków
○ pusty

Ładowanie kosza zmywarki

Aby uzyskać jak najlepsze rezultaty, należy postępować zgodnie z poniższymi wskazówkami. Wygląd i parametry techniczne koszy i koszyka na sztućce mogą różnić się pomiędzy sobą w zależności od modelu zmywarki.

Jak korzystać z górnego kosza

Górny kosz jest przeznaczony dla lekkich, delikatnych naczyń jak szklanki i kieliszki, filiżanki, pucharki, miseczki i talerze oraz patelnie (o ile nie są bardzo zabrudzone). Naczynia należy ułożyć w taki sposób, aby nie przesuwały się pod wpływem strumienia wody.

Można regulować wysokość kosza przy użyciu różnej wielkości kółek na prowadnicach.

1 Filizanki
2 Niskie miseczki
3 Duże wazy
4 Szklanki
5 Spodeczki
6 Talerze

Jak korzystać z dolnego kosza

Zaleca się ustawiać w dolnym koszu większe naczynia, które sprawiają więcej problemów przy rozmieszczaniu: garnki, rondle, pokrywki, półmiski i wazy, zgodnie z poniższym rysunkiem. Zalecane jest rozmieszczanie półmisków i pokrywek po bokach kosza, by umożliwiać obroty górnego spryskiwacza.

• Garnki, wazy i rondle powinny być układane do góry dnem.
- Wysokie garnki należy ustawiać pochylone w taki sposób, by umożliwiały przepływ wody.
- Dolny kosz jest wyposażony w niewielkie składane przegródki pozwalające na załadowanie większych garnków lub większej ilości garnków i patelni.

1. Owalna taca
   2 Talerze płaskie
   3 Talerze głębokie
   4 Talerze deserowe
   5 Koszyk na sztućce

KOSZYK NA SZTUĆCE

Sztućce należy wkładać do pojemnika trzonkami do dołu: jeśli dolny kosz jest wyposażony w boczne przegródki, łyżki należy układać z boku. Długie przybory układa się poziomo w części znajdującej się pod górnym koszem.

1 Widelce
2 Łyżki stołowe
3 Łyżeczki deserowe
4 Łyżeczki do herbaty
5 Nóž
6 Łyżka wazowa
7 Warząchew
8 Widelec serwingowy

▲ UWAGA

Żaden ze sztućców nie powinien wystawać poza dolną krawędź koszyka.

Uruchamianie zmywarki

Start cyklu zmywania

1 Sprawdzić, czy wtyczka jest wetknięta w gniazdko zasilania w ścianie.
2 Sprawdzić, czy zachowane jest prawidłowe ciśnienie wody.
3 Włożyć naczynia do zmywarki zgodnie ze wskazówkami zawartymi w rozdziale “Ładowanie kosza zmywarki”
4 Dodać środka zmywającego (patrz: rozdział “Dozownik środka zmywającego”).
5 Przekręcić pokrętło znajdujące się po prawej stronie panela sterującego zgodnie z kierunkiem wskazówek zegara, dopóki numer lub symbol wybranego cyklu nie pokryje się z odpowiadającym mu znakiem (patrz: "Tabela cykli zmywania").
6 Wcisnąć przycisk ON/ OFF; zapalenie się lampki ON/OFF sygnalizuje rozpoczęcie cyklu zmywania.

Anulowanie lub zmiana nastawień cyklu zmywania

Uwaga! Rozpoczęty cykl może zostać zmieniony pod warunkiem, że został uruchomiony niedługo wcześniej. W przeciwnym wypadku urządzenie mogło już pobrać wodę i środek zmywający. Jeśli tak się faktycznie stało, trzeba ponownie napełnić dozownik środka myjącego (patrz: „Dozownik środka zmywającego”).

Wcisnąć przycisk ON/ OFF. Przekręcić pokrętło zgodnie z ruchem wskazówek zegara w celu ustawienia żądanego cyklu (patrz: “Uruchamianie cyklu zmywania”). Następnie ponownie włączyć zmywarkę za pomocą przycisku ON/OFF.

Po zakończeniu cyklu zmywania

Kiedy pokrętło zatrzyma się na znaku STOP, oznacza to, że cykl zmywania został zakończony. Należy wówczas wyłączyć urządzenie przy pomocy przycisku ON/OFF, zamknąć zawór doprowadzający wodę i otworzyć drzwiczki zmywarki. Odczekać kilka minut przed wyjęciem naczyń, które są jeszcze gorące i podatne na stłuczenie. Ponadto łatwiej się osuszą pozostając w zmywarce.

Co zrobić, gdy zapomniało się o włożeniu jakichś naczyń do zmywarki?

Można dołożyć do zmywarki naczynia wyłącznie przed pobraniem przez urządzenie środka myjącego.

1 Otworzyć drzwiczki, pociągając za uchwyt.
2 Nie otwierać drzwiczek, dopóki nie ustanie strumień wody.
3 Dołożyć brakujące naczynia.
4 Zamknąć drzwiczki przesuwając blokadę w prawo. Ze zmywarki może wydobywać się para wodna

System filtrów

Ze względów praktycznych pompa odpływowa i system filtrowania zostały umiejscowione wewnątrz pojemnika zmywarki w sposób ułatwiający dostęp do nich. System filtrowania jest złożony z trzech elementów: filtra głównego, filtra szerokoprzepływowego i filtra wąskoprzepływowego.

1 Filtr główny

Cząsteczki pokarmu i tłuszczu przechwycone przez filtr są rozdrabniane za pośrednictwem powierzchi tnącej usytuowanej na dolnym spryskiwaczu i wypychane w dół w kierunku odpływu.

2 Filtr szerokoprzepływowy

Większe cząstki, jak kawałki kości i szkła, które mogłyby zakłócić odprowadzanie wody są wyłapywane przez filtr szerokoprzepływowy. W celu usunięcia odpadków przechwyconych przez filtr, potrząsnąć lekko pokrywką znajdującą się w górnej części filtra i unieść go do góry.

3 Filtr wąskoprzepływowy

Filtr przechwytuje resztki tłuszczu i żywności w obszarze studzienki i zapobiega ich ponownemu osadzaniu się na naczyniach podczas kolejnych faz zmywania.

Konserwacja zmywarki

Do czyszczenia panela sterującego należy używać wilgotnej ściereczki, następnie dokładnie osuszyć czyszczone miejsca. Do czyszczenia partii zewnętrznych zmywarki używać łagodnego środka dobrej jakości. Unikać ostro zakończonych przedmiotów, chropowatych ściereczek i aktywnych środków czyszczących.

Ochrona przed zimnem

W razie konieczności pozostawienia zmywarki na zimę w nieogrzewanym pomieszczeniu, należy poprosić serwisanta o wykonanie następujących czynności:

1 Odciąć dopływ prądu do zmywarki. Wyłączyć bezpieczniki topikowe lub zabezpieczenie różnicowo-prądowe.

2 Odciąć dopływ wody i odłączyć węża doprowadzającego wodę od zaworu wody.

3 Odprowadzić do zbiornika wodę z węża doprowadzającego i z zaworu wody.

4 Ponownie podłączyć węża doprowadzającego wodę do zaworu wody.

1. Zdjąć plastikową pokrywkę ze studzienki znajdującej się wewnątrz zmywarki i wchłonąć wodę za pomocą gąbki.

Czyszczenie spryskiwaczy

Konieczne jest regularne czyszczenie spryskiwaczy, ponieważ resztki jedzenia znajdujące się w wodzie mogłyby zatkać otwory spryskiwaczy. Aby wyjąć spryskiwacz, należy odkręcić nakrętkę i usunąć uszczelkę znajdującą się w jego górnej części. Umyć ramiona w letniej wodzie z mydłem, do czyszczenia otworów użyć miękkiej szczotki. Po dokładnym spłukaniu detergentów, umieścić spryskiwacze na swoim miejscu.

Czyszczenie filtrów

Zespół filtrów

W celu zapewnienia optymalnego funkcjonowania zmywarki konieczne jest regularne czyszczenie filtrów. Filtr usuwa resztki jedzenia z wody użytej do zmywania, pozwalając tym samym na jej ponowne włączenie do obiegu. Dlatego zaleca się usunięcie większych cząstek przechwyconych przez filtr po każdym cyklu zmywania, opłukując półokrągły filtr i kielich pod bieżącą wodą. W celu wyjęcia filtrów, pociagnać do góry za uchwyt kielicha. Cały zespół powinien być czyszczony przynajmniej raz w miesiącu.

Filtry szerokoprzepływowy i wąskoprzepływowy należy czyścić przy pomocy szczoteczki. Po zakończeniu czyszczenia zamontować ponownie wszystkie części filtra w sposób pokazany na rysunku i umieścić całość wewnątrz zmywarki, we właściwym miejscu, dociskając do dołu.

Nie używać nigdy zmywarki, jeśli nie są zamontowane w niej filtry! Niewłaściwe umieszczenie filtra może obniżyć poziom pracy urządzenia, a nawet doprowadzić do uszkodzenia naczyń.

▲ UWAGA!

Nigdy nie uruchamiać zmywarki bez filtrów!

Czyszczenie drzwiczek

Do czyszczenia krawędzi drzwiczek używać wyłącznie miękkiej wilgotnej ściereczki. Nie używać detergentów w rozpylaczu w celu uniknięcia wnikania wody do blokady drzwiczek i elementów elektrycznych.

Nie używać również detergentów rysujących powierzchnię ani druciaków. Także niektóre rodzaje ręczników papierowych i serwetek

mogą zarysować powierzchnię.

⚠ UWAGA!

Nie używać detergentów w rozpylaczu do czyszczenia drzwiczek, by nie spowodować uszkodzenia blokady ani elementów elektrycznych. Nie wolno używać materiałów ściernych, papierowych ręczników, serwetek, które mogłyby zostawić ślady lub zarysować powierzchnię wykonaną ze stali nierdzewnej.

Czyszczenie pompy odpływowej

Może się zdarzyć, że wewnątrz filtrów i pompy odpływowej pozostaną zablokowane odpady. Pompy odpływowe zamontowane w zmywarkach zostały zaprojektowane w taki sposób, że w przypadku podobnych zakłóceń ich działanie jest przesterowywane na wypychanie odpadów w stronę studzienki lub rur. Aby usunąć odpady z pompy odpływowej należy odciąć dopływ prądu przed wyjęciem filtrów, następnie wyjąć małą czarną wkładkę z obszaru odpływu

(może być konieczne wcześniejse usunięcie stojącej wody). Wyjąć przedmiot, który znajduje się najprawdopodobniej w obszarze studzienki i jest przyczyną zatkania pompy. Proszę pamiętać o ponownym umieszczeniu czarnej wkładki w miejscu, w którym uprzednio się znajdowała. Dopiero później można zamontować filtry.

Utrzymanie zmywarki w czystości

Po każdym zmywaniu

Po każdym myciu odciąć dopływ prądu do zmywarki i zostawić lekko uchylone drzwiczki w celu uniknięcia powstawania nieprzyjemnych zapachów.

Wyjmowanie wtyczki

Przed myciem i konserwacją zmywarki, należy pamiętać o wyjęciu z kontaktu wtyczki kabla zasilającego.

Nie używać do czyszczenia rozpuszczalników ani środków rysujących powierzchnię

Nie używać do czyszczenia zewnętrznych powierzchni i części gumowych zmywarki rozpuszczalników ani środków rysujących powierzchnię. Używać do tego celu ściereczki zamoczonej w wodzie z płynem. W celu usunięcia plam lub zabrudzeń z powierzchni wewnętrznych używać wilgotnej ściereczki z kilkoma kroplami octu spirytusowego lub środka przeznaczonego do czyszczenia zmywarek.

Kiedy jedziemy na urlop

Przed wyjazdem na urlop zaleca się wykonanie cyklu zmywania przy pustej zmywarce.

Następnie należy wyjąć wtyczkę z gniazdka, zamknąć dopływ wody i pozostawić lekko

uchylone drzwiczki. Wzmocni to trwałość uszczelki i zapobiegnie powstawaniu nieprzyjemnych zapachów wewnątrz zmywarki.

Przesuwanie zmywarki

Jeżeli zmywarka musi zostać przesunięta, należy starać się to zrobić zachowując pionową pozycję urządzenia. Tylko w wyjątkowych przypadkach może zostać położona na tylnej ściance.

Uszczelki

Jednym z czynników powodujących powstawanie nieprzyjemnych zapachów wewnątrz urządzenia są resztki jedzenia zaczepione o uszczelki. Można tego uniknąć, regularnie myjąc wnętrze zmywarki za pomocą wilgotnej gąbki.

Informacje na temat podłączenia elektrycznego

⚠ UWAGA!, ze względu na własne bezpieczeństwo NIE UŻYWAĆ PRZEDŁUŻACZY ANI WTYCZEK ADAPTACYJNYCH!. NIE USUWAĆ POD ŻADNYM POZOREM UZIEMIENIA Z KABLA ZASILAJĄCEGO!

Wymogi elektryczne

Zasilanie poprzez kabel 220-240 V, 50 Hz. Stosować bezpieczniki 15 A. Zaleca się stosowanie miedzianych kabli, bezpieczników topikowych o opóźnionym działaniu, zabezpieczenia różnicowo-prądowego i odrębnego obwodu przeznaczonego wyłącznie dla tego urządzenia. Gniazdko elektryczne powinno znajdować się w segmencie przylegającym do zmywarki.

Podłączenie elektryczne

Po sprawdzeniu, czy wartości napięcia i częstotliwość zasilania odpowiadają wartościom wskazanym na tabliczce znamionowej i czy sieć elektryczna jest dostosowana do maksymalnego napięcia wskazanego na tabliczce znamionowej, należy włączyć wtyczkę do kontaktu z odpowiednim uziemieniem. Jeżeli wtyczka nie pasuje do gniazdka, prosimy zwrócić się do wykwalifikowanego elektryka w celu wymiany jej na inną. Nie należy używać wtyczki adaptacyjnej, gdyż może ona spowodować przegrzanie i przepalenie instalacji.

⚠ Przed użyciem należy upewnić się, że urządzenie jest uziemione.

Informacje na temat systemu zabezpieczającego przed przelaniem ( ACQUA STOP)

System ACQUA STOP to zawór bezpieczeństwa, który nie dopuszcza do przelania się wody w przypadku uszkodzenia zmywarki i wycieku wody.

Podłączenie systemu zabezpieczającego przed przelaniem ( ACQUA STOP)

Urządzenie musi być podłączone do głównej instalacji zasilającej lokal w wodę za pomocą nowych przewodów. Wcześniej używane przewody nie mogą zostać ponownie wykorzystane.

Ciśnienie wody powinno zawierać się pomiędzy 0,04 MPa e 1 MPa. Jeżeli ciśnienie jest niższe niż dopuszczalne, skontaktować się z serwisem.

1 Wyjąć całkowicie system zabezpieczający przed przelaniem z segmentu na tyfach zmywarki.
2 Przykręcić śruby systemu zabezpieczającego przed przelaniem do zaworu o gwincie 34 cala.
3. Odkręcić zawór wody przed uruchomieniem zmywarki.

Odlączenie systemu zabezpieczającego przed przelaniem (ACQUA STOP)

1 Odciąć dopływ wody.
2 Spuścić wodę, wciskając przycisk spuszczania wody lub zredukować ciśnienie wody wciskając przycisk redukcji ciśnienia. Pozwoli to na zmniejszenie ciśnienia wody i zabezpieczy osoby i pomieszczenie przed jej rozbryzgiwaniem.
3 Odkręcić system zabezpieczający przed przelaniem od zaworu.

Odłączanie zmywarki

1. Wyjąć wtyczkę kabla zasilającego z gniazdka w ścianie.
2. Odłączyć złączkę od adaptera zaworu.

UWAGA: Kiedy po ostatnim płukaniu silnik zakończy pracę, można odłączyć i odłożyć złączkę.

Podłączenie zimnej wody

Podłączyć przyłącze doprowadzające zimną wodę do złączki gwintowanej 34 cala i upewnić się, że jest on solidnie umocowany.

Jeśli rury doprowadzające wodę sa nowe lub używane przez krótki okres czasu, spuścić wodę w celu upewnienia się, że jest czysta i nie zawiera osadów. W przeciwnym razie istnieje ryzyko zablokowania wejścia wody i uszkodzenia urządzenia.

Podłączenie ciepłej wody

Zasilenie urządzenia w wodę może być podłączone również do instalacji ciepłej wody byle nie została przekroczona temperatura 60°C. W takim przypadku cykl zmywania zostanie skrócony o 15 minut, zaś wydajność prania nieznacznie się zmniejszy.

Podłączenia do instalacji ciepłej wody dokonuje się w identyczny sposób jak podłączenia do instalacji zimnej wody.

Zanim wezwiesz serwis

Wskazówki dotyczące rozwiązywania ewentualnych problemów.

Sprawdź w tabeli, czy zaistniały problem może zostać rozwiązany bez konieczności wzywania serwisanta

Problem	Możliwe przyczyny	Co należy zrobić
Zmywarka nie działa	Przepalony bezpiecznik lub lub wyłączone zabezpieczenie różnicowo-prądowe	Wymienić bezpiecznik lub załączyć zabezpieczenie różnicowo-prądowe. Usunąć inne urządzenia korzystające z tego samego obwodu co zmywarka
	Brak zasilania	Upewnić się, że zmywarka jest włączona, a drzwiczki prawidłowo zamknięte.Upewnić się, że wtyczka kabla zasilającego jest włóżona prawidłowo do gniazdka w ścianie.
	Ciśnienie wody jest zbyt niskie	Sprawdzić, czy doprowadzenie wody jest prawidłowo podłączone, a zawór umożliwiający dopływ wody otwarty.
Pompa odsysająca nie zatrzymuje się	Woda się przelewa	System został zaprojektowany w taki sposób, by wykryć przelewanie się wody. W takiej sytuacji pompa obiegowa przerywa pracę i włącza się pompa odsysająca.
Hałas	Nicktóre odglosy są uzasadnione	Należą do nich: odglosy mieckiego jedzenia i dźwięk otwierającego się pojemnika na środek zmywający.
	Naczynia nie zostały ustawione prawidłowo w koszach lub do kosza wpadł jakiś mniejszy przedmiot	Upewnić się, czy wszystkie naczynia zostały prawidłowo i bezpiecznie rozmieszczonec.
	Warkot silnika	Zmywarka nie była regularnie używana. Ustawić urządzenie raz w tygodniu na pobieranie i odprowadzanie wody, dzięki czemu uszczelka będzie właściwie naolejona.
Piana w komorze zmywarki	Niewłaściwy środek zmywający	Używać wyłącznie środków do mycia przeznaczonych do zmywarek, które zapobiegają tworzeniu się piany.Jesli pojawi się piana otworzyć zmywarkę i odczekać aż piana zniknie.Włać 4 litry zimnej wody do komory zmywarki. Zamknąć zmywarkę i odssysać powoli wodę, przcsuwająć pokrętło, dopóki nie uruchomi się faza odsysania. Jeśli to konieczne, powtórzyć czynność.
	Wycick nabłyszczacza	Zetrzeć nadmiar nabłyszczacza.
Zaplamione wnętrze komory	Użyto koloryzującego środka myjącego	Upewnić się, że używany środek do mycia nie zawiera składników barwiących.
Talerze nie są należycie osuszone	Dozownik nabłyszczacza jest pusty	Upewnić się, że dozownik nabłyszczacza jest pełny.
Talerze i naczynia nie są należycie umyte	Wybrano niewłaściwy program zmywania	Wybrać bardziej dynamiczny program zmywania.
	Kosz został nieprawidłowo załadowany	Sprawdzić, czy duże naczynia nie blokują pracy dozownika środka myjącego i spryskiwaczy.
Plamy i nalot na szkle i sztućcach	1 Zbyt twarda woda2 Niska temperatura pobieranej wody3 Przeładowanie zmywarki4 Niewłaściwc załadowanie5 Stary lub wilgotny proszek do zmywania6 Pusty dozownik nabłyszczacza7 Niewłaściwa doza środka zmywającego	W celu usunięcia plam należy:1 Wyjąć ze zmywarki wszystkie metalowe naczynia.2 Nie dodawać środka zmywającego.3 Wybrać dłuższy cykl zmywania.4 Uruchomić zmywarkę na 18-22 minuty; po tym czasie wejdzie w główną fazę zmywania.5 Otworzyć drzwiczki i wylać dwie filiżanki octu na dno zmywarki.6 Zamknąć drzwiczki i zaczekać, aż zmywarka dokońeczy cykl. Jeżeli użycie octu nie przyniesie oczekiwanych efektów powtórzyć czynność przy użyciu 60 ml kwasku cytrynowego.
Szkłanki i szklane naczynia są matowe	Połączenie miękkiej wody ze zbyt dużą ilością środka zmywającego	Jeśli woda jest miękka użyć mniej środka zmywającego, następnie wybrać najkrótszy cykl zmywania w celu zmycia i nabłyszczenia naczyń.
Żółty lub brązowy nalot na wewnętrznych ściankach naczyń	Plamy z kawy lub herbaty	Zastosować następującą mieszankę w celu ręcznego usunięcia zabrudzeń: pół miarki wybielacza i trzy miarki ciepłej wody.UWAGA!Po zakończeniu cyklu, przed rozpoczęciem usuwania zabrudzeń, proszę odczekać ok. 20 minut do ostygnięcia grzałek, w celu uniknięcia poparzeń.
	Związki żelaza obecne w wodzie moga powodować powstawanie nalotu	Skontaktować się z odpowiednią jednostką w celu zmiękczenia wody.
Biały nalot na wewnętrznych ściankach naczyń	Obecność minerałów w twardej wodzie	Do mycia wnętrza zmywarki użyć gąbki zmoczonej w płynie do mycia zmywarek. Używać gumowych rękawic. Używać wyłącznie środków przeznaczonych do mycia zmywarek w celu uniknięcia ryzyka tworzenia się piany.
Problemy z zamknięciem przegródki na środek zmywający	Pokrętło nie jest ustawione w pozycji OFF	Ustawić pokrętło w pozycji OFF i przesunąć blokadę drzwiczek w lewo.
Środek zmywający pozostaje na ściankach dozownika	Naczynia blokują dozownik środka zmywającego	Ponownie załadować kosze we właściwy sposób.
Para Normalne		W fazie osuszania i odprowadzania wody para wodna przedostaje się przez odpowietrznik blokady drzwiczek
Czarne i szare ślady na talerzach	Naczynia aluminiowe ocierały się o talerze	Użyć nieco ostrzejszego środka do mycia w celu usunięcia śladów
Stojącą woda na dnie komory zmywarki	Normalne	Niewielka ilość czystej wody w okolicy wylotu w tyle komory zmywarki zapewnia właściwy stopień naoliwienia uszczelki.
Zmywarka przecieka	Nadmierne wypełnienie dozownika środka zmywającego lub wyciek nabłyszczacza	Nic przepelniać dozownika nabłyszczacza. Wycick nabłyszczacza mógłby spowodować wytworzenie nadmiernej ilości piany i jej przelanie. Zetrzeć ewentualne wycieki przy pomocy wilgotnej ściereczki.
	Zmywarka nie jest właściwie wypoziomowana	Wypoziomować zmywarkę.

SERWIS TECHNICZNY I CZEŚCI ZAMIENNE

Urządzenie to, zanim opuściło fabrykę, przeszło szereg testów kontrolnych przeprowadzonych przez wykwalifikowanych specjalistów tak, aby zagwarantować jego jak najlepsze działanie.

Oryginalne części zamienne znajdą Państwo w naszych autoryzowanych Punktach Serwisowych.

Wszelkie konieczne naprawy czy regulacje powinny być wykonywane przez wykwalifikowanych specjalistów.

Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego Punktu Serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytloczone na tabliczce znamionowej urządzenia, znajdującej się w tylnej części urządzenia.

Informacje te pozwolą pracownikowi serwisu zaopatrzyć się w odpowiednie części zamienne i w konsekwencji zapewnią dokonanie szybkiej i skutecznej naprawy. Radzimy, aby zawsze mieli Państwo pod ręką następujące dane:

MARKA: ....

MODEL: ....

NR FABRYCZNY: ....

Podczas napraw gwarancyjnych wymagane jest przedstawienie dokumentu zakupu (faktury lub rachunku) uprawniającego do skorzystania z gwarancji oraz podstemplowanej przez punkt sprzedaży karty gwarancyjnej.

Nie posiadanie wymaganych dokumentów powoduje utratę prawa do napraw gwarancyjnych.

♦ Jakiekolwiek modyfikacje, naprawy wykonane przez obce serwisy nie autoryzowane przez East Trading Company S.A. lub osoby postronne powodują utratę praw gwarancyjnych w okresie trwania gwarancji.
♦ Uszkodzenia mechaniczne lub uszkodzenia powstałe wskutek błędnego lub niewłaściwego użytkowania urządzenia powodują utratę, praw gwarancyjnych.

W przypadku konieczności skontaktowania się z serwisem, prosimy dzwonić pod bezpłatny numer infolinii:

East Trading Company Warszawa Infolinia 0801 676 673
