Typ produktu	Uchwyt ścienny do telewizora
Model	DRZAKTURNM3
Marka	GoGen
Maksymalny udźwig	Do 30 kg (szacowane)
Zgodność VESA	Do 400x400 mm (szacowane na podstawie dostarczonych śrub)
Materiał	Stal
Zastosowanie	Wewnątrz pomieszczeń
Montaż	Na ścianie betonowej, ceglanej lub drewnianej
Zawartość zestawu	Uchwyt, śruby montażowe, kołki rozporowe, podkładki
Funkcje	Uchwyt obrotowy z regulacją pochylenia (szacowane na podstawie opisu zawiasu)
Zarączane narzędzia	Wiertarka, poziomica, klucz imbusowy
Bezpieczeństwo	Nie przekręcać śrub, montaż na mocnej powierzchni, używać asekuracji
Konserwacja	Regularnie sprawdzać mocowanie co 3 miesiące
Gwarancja	2 lata (standardowa)
Kraj pochodzenia	Chiny (szacowane)

Często zadawane pytania - DRZAKTURNM3 GoGen

Jakie narzędzia są potrzebne do montażu uchwytu?

Do montażu potrzebujesz wiertarki, poziomicy, śrubokrętu lub klucza imbusowego (w zależności od śrub) oraz odpowiednich wierteł do ściany.

Czy uchwyt nadaje się do telewizorów o dużych przekątnych?

Uchwyt DRZAKTURNM3 jest przeznaczony do telewizorów o wadze do ok. 30 kg i standardzie VESA do 400x400 mm. Przed montażem sprawdź wagę i wymiary swojego telewizora.

Jakie ściany są odpowiednie do montażu?

Uchwyt można montować na ścianach z litego betonu, pełnej cegły lub litego drewna. W przypadku innych materiałów (np. płyty gipsowo-kartonowe) należy użyć specjalistycznych kołków.

Jak prawidłowo zamocować uchwyt do ściany drewnianej?

Zaznacz położenie otworów, wywierć je, a następnie przykręć uchwyt. Upewnij się, że śruby są wkręcone w środek belki nośnej. Użyj narzędzia do znajdowania belek.

Czy można regulować położenie telewizora po zamontowaniu?

Tak, uchwyt posiada zawias umożliwiający regulację nachylenia. Można poluzować lub dokręcić śrubę na zawiasie, aby zmienić ustawienie.

Jak często należy sprawdzać mocowanie uchwytu?

Zaleca się sprawdzanie mocowania co 3 miesiące, aby upewnić się, że śruby są dokręcone i nie ma luzów.

Co zrobić, jeśli brakuje części w zestawie?

Przed montażem upewnij się, że wszystkie elementy są w opakowaniu. Jeśli brakuje części, skontaktuj się z lokalnym dystrybutorem.

Czy uchwyt można używać na zewnątrz?

Nie, uchwyt jest przeznaczony wyłącznie do użytku wewnętrznego. Używanie na zewnątrz może spowodować uszkodzenie i jest niebezpieczne.

Jak poprowadzić kable telewizora po montażu?

Podłącz kable do telewizora i poprowadź je wzdłuż ramienia uchwytu. Zostaw trochę luzu, aby można było swobodnie poruszać ramieniem.

Czy do montażu potrzebna jest druga osoba?

Tak, przy zakładaniu ciężkiego telewizora zawsze korzystaj z pomocy drugiej osoby, aby uniknąć upadku lub uszkodzeń.

INSTRUKCJA OBSŁUGI DRZAKTURNM3 GoGen

UPOZORNĚNÍ / UPOZORNENIE

UPOZORNĚNÍ / UPOZORNENIE

UPOZORNĚNÍ / UPOZORNENIE

UWAGA: Należy przeczytać całą instrukcję przed przystąpieniem do montażu.

• Nie rozpoczynać instalacji przed przeczytaniem całej instrukcji oraz ostrzeżeń w niej zawartych. Jeżeli masz jakieś pytania i wątpliwości skontaktuj się z lokalnym dystrybutorem.
• Uchwyt został zaprojektowany to używania zgodnie z poniższą instrukcją. Niewłaściwa instalacja tego produktu może spowodować poważne uszkodzenia.
• Producent zaleca, aby montaż i instalację tego produktu wykonał wykwalifikowany serwisant.
• Producent nie ponosi odpowiedzialności za szkody spowodowane nieprawidłowym montażem.
• Należy sprawdzić czy powierzchnia, do której przytwierdzany będzie uchwyt, jest wystarczająco wytrzymała, żeby bezpiecznie utrzymać uchwyt oraz przymocowane do niego urządzenie.
• W przypadku montażu na drewnianej konstrukcji, upewnij się że śruby są wkręcone na środku belki.
• Zawsze korzystaj z pomocy drugiej osoby przy zakładaniu ciężkiego wyposażenia.
• Śruby należy mocno dokręcić pilnując żeby ich nie przekręcić. Przekręcenie może spowodować uszkodzenie, co obniży ich wytrzymałość.
• Ten produkt jest przeznaczony do użytku wewnętrznego. Używanie z produktu na zewnątrz może spowodować jego uszkodzenie.
• Zawsze używaj odpowiednich narzędzi.
• Materiał do montażu ściennego przeznaczony jest wyłącznie do montażu na ścianie wykonanej z: litego betonu, pełnej cegły, litego drewna. W przypadku montażu na ścianie wykonanej z innego materiału, np. pustaków, płyt gipsowo-kartonowych, bloczków gazobetonowych czy desek drewnianych, należy stosować specjalistyczne kołki przeznaczone do tego celu.
• To urządzenie zawiera małe części, które mogą zostać połknięte. Trzymaj je z dala od dzieci.
• Ne kezdje el a telepítést, ha nem olvasta és értett meg minden, ebben a kézikönyvben lévő utasítást, vagy figyelmeztetést! Bármilyen kérdés esetén forduljon az értékesítőhöz!
• Ezt a fali tartót úgy tervezték, hogy csak ebben a kézikönyvben lévő utasítások szerint lehe- ssen azt telepíteni. A nem megfelelő telepítés komoly sérülést, vagy károsodást okozhat.
• A gyártó azt javasolja, hogy ennek a terméknek az összeszerelését és beszerelését megfelelően képzett szakember végezze el.
• A gyártó nem vállal felelősséget a nem megfelelő beszerelésből eredő károkért.
• Győződjön meg arról, hogy a telepítési terület biztonságosan elbírja-e a tv, a tartó és más hardver, vagy komponensek kombinált súlyát.
• Ha szeretné a fából lévő fali tartót a falra felrögzíteni, győződjön meg arról, hogy a csavarokat a fa pillérek közepébe csavarja-e. Javasoljuk a pillér kereső eszköz használatát.
• Mindig használjon speciális felszerelést a termék és a komponensek emeléséhez.

• Húzza meg a csavarokat alaposan, de ne húzza túl. A csavarok túlzott rögzítése a termékek károsodását okozhatják és csökkenti a tartó erőt.

• Csak beltéri használatra javasolt. A kültéren történő használat a termék meghibásodását és személyi sérülést okozhat.

• Mindig használja a védőruhát és védőeszközöket.
• A falra szerelhető tartozék kizárólag tömör betonból, tömör téglából vagy tömör fából készült falra való felszerelésre alkalmas. Más faltípus, például üreges tégla, gipszkarton, pórusbeton vagy fa táblafal esetén használjon erre a célra kialakított, speciális tiplit.
• A termék kicsi részeket tartalmaz, amelyeket könnyen le lehet lenyelni és fulladásveszélyt okozhatnak. Tartsa a terméket távol a gyerekektől.

LISTA ELEMENTÓW / KOMPONENS LISTA

WAŻNE: Przed rozpoczęciem montażu należy upewnić się, że wszystkie elementy są w opakowaniu. Jeżeli brakuje części lub są one uszkodzone należy skontaktować się z lokalnym dystrybutorem.

D

Opakowanie M / Csomagolás M

M4x14 (x4) M-A

M5x14 (x4) M-B

M6x14 (x4) M-C

M8x20 (x4) M-D

D5 podkładka (x2) D5 alátét (x2) M-E

D8 podkładka (x2) D8 alátét (x2) M-F

ulejka dystansowa mała (x8) kicsi alátét (x8) M-G

Opakowanie W / Csomagolás W

ST6.3x55 (x3)

W-A

kołki rozporowe do betonu (x3)

tipli (x3)

W-B

D6 podkładka (x3)

D6 alátét (x3)

W-C

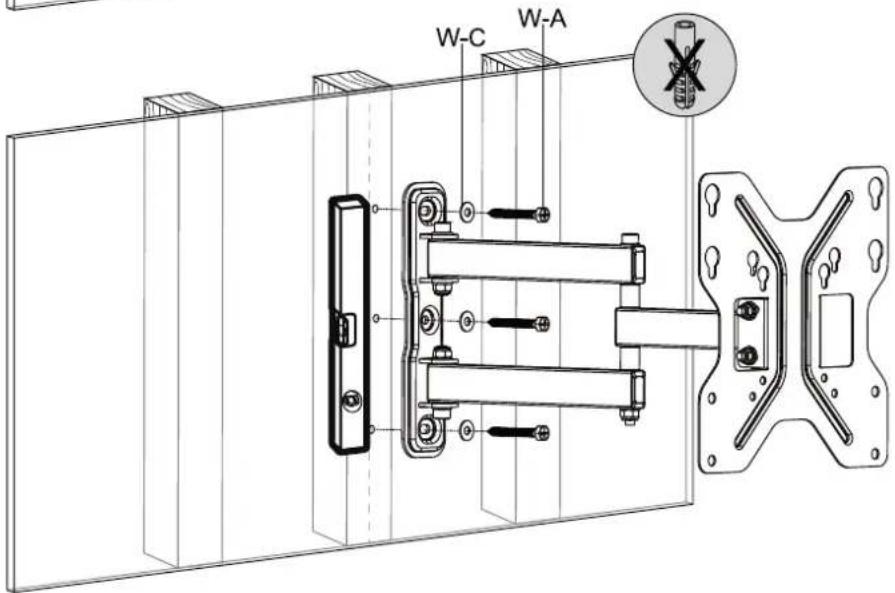

1a. MONTAŻ NA ŚCIANKACH O KONSTRUKCJI DREWNIANEJ / TELEPÍTÉS FÁBÓL LÉVŐ FALBA

Znajdź i zaznacz dokładne położenie otworów

Wywierć otwory Fúrja ki a lyukakat

Przykręć uchwyt do ściany

• Upewnij się, że śruby są wywiercone na środku belki.
• Monter jest odpowiedzialny za zapewnienie narzędzi do innych typów ścian.
• Monter jest odpowiedzialny za weryfikację czy powierzchnia jest odpowiednia do montażu uchwytu oraz urządzenia.
• Győződjön meg arról, hogy a csavarok rögzítve vannak a fából lévő fali pillérekhez. Javasoljuk a pillér kereső eszköz használatát.
• Ha más készülékeket szeretne rögzíteni a falhoz, akkor a saját alkatrészeit kell használnia.
• Ellenőrizze, hogy a tartó terület biztonságosan megtartja-e a komponensek kombinált súlyát.

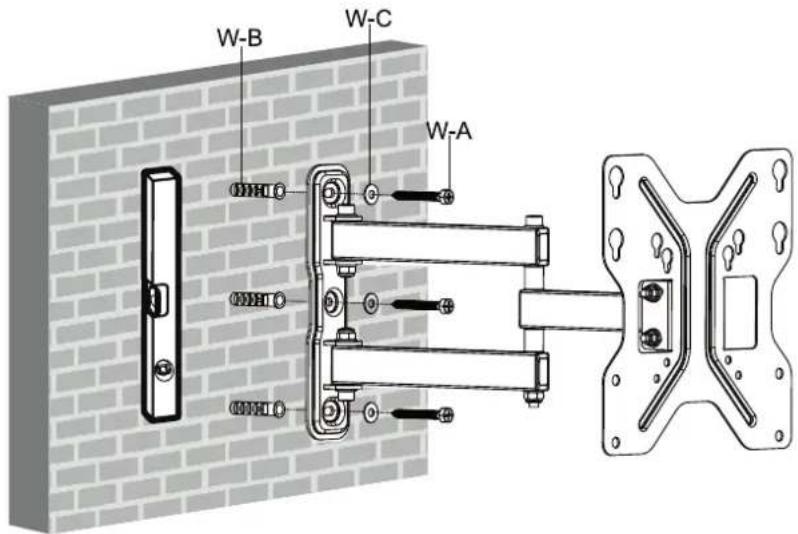

1B. MONTAŻ NA ŚCIANKACH BETONOWYCH I CEGLANYCH / TELEPÍTÉS TÉGLÁBÓL ÉS BETONBÓL LÉVŐ FALBA

Zaznacz dokładne położenie otworów

Wywierć otwory Fúrja ki a lyukakat

Przykręć uchwyt do ściany

• Monter jest odpowiedzialny za weryfikację czy powierzchnia jest odpowiednia do montażu uchwytu oraz urządzenia.
• Ellenőrizze, hogy a tartó terület biztonságosan megtartja-e a komponensek kombinált súlyát.

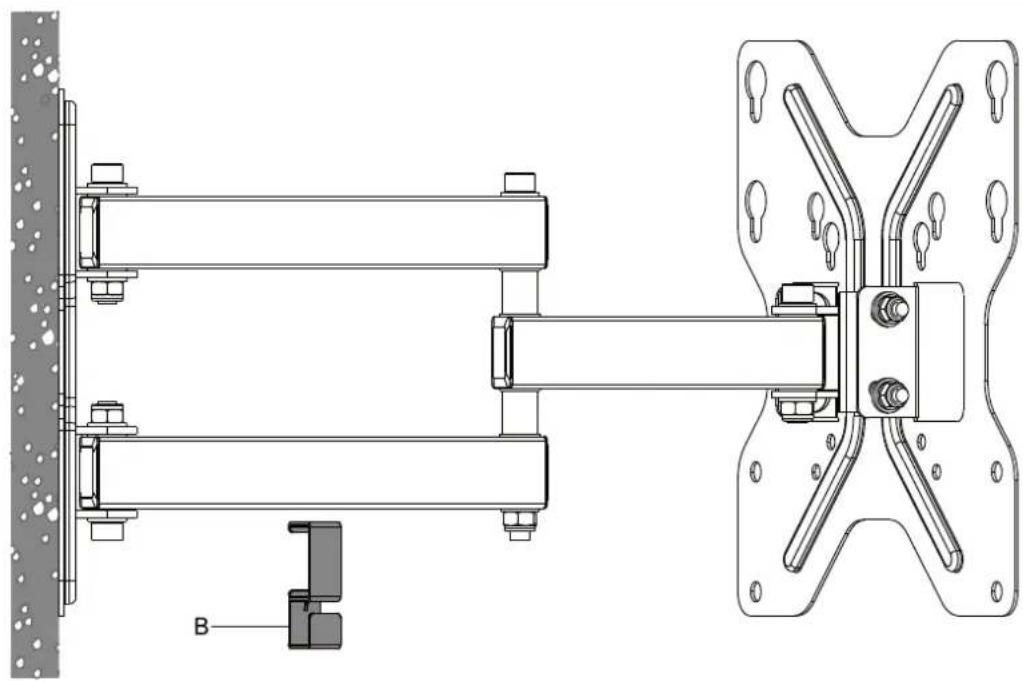

2. MONTAŻ UCHWYTU DO KABLI / KÁBEL TARTÓ TELEPÍTÉSE

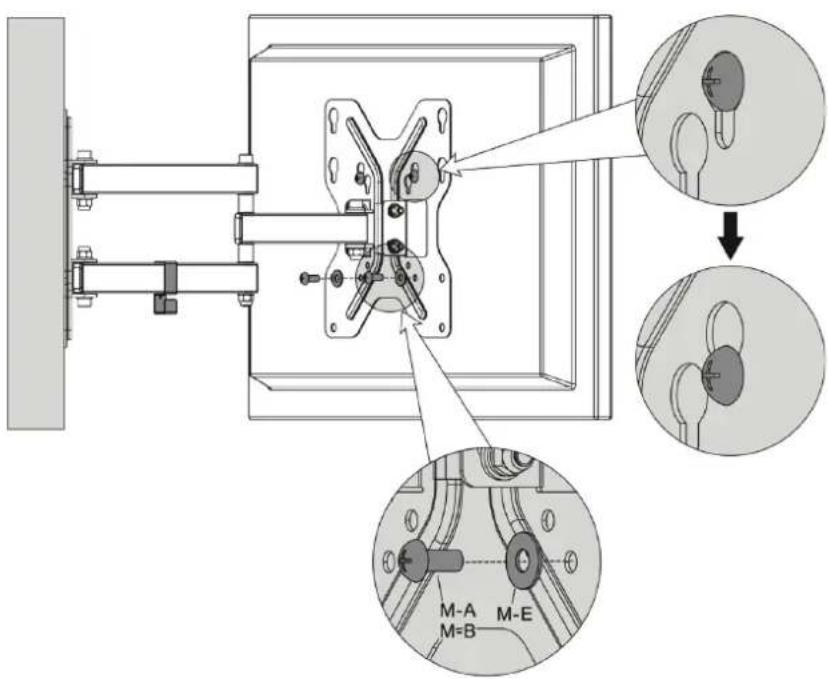

Dokręć śruby, ale uważaj żeby ich nie przekręcić

Wkręć dwie pozostałe śruby przez uchwyt do telewizora.

Uwaga: Telewizor przytrzymuj ręką dopóki wszystkie śruby nie będą zainstalowane.

Dokręć śruby, ale uważaj żeby ich nie przekręcić

Wkręć dwie pozostałe śruby przez uchwyt do telewizora.

Uwaga: Telewizor przytrzymuj ręką dopóki wszystkie śruby nie będą zainstalowane.

Podłącz kable do telewizora i poprowadź je wzdłuż ramienia.

Uwaga: Pozostaw trochę luzu kładąc kable tak, aby można było swobodnie poruszać ramieniem.

Uchwyt jest skręcony fabrycznie. Jeżeli ustawienie Ci nie odpowiada to można je zmienić poprzez poluźnienie lub dokręcenie śruby na zawiasie.

• Sprawdzaj regularnie czy uchwyt jest dobrze zamocowany (przynajmniej raz na trzy miesiące).
• W razie dodatkowych pytań kontaktuj się z dystrybutorem.
