Favorit 65011 VI - Zmywarka AEG-ELECTROLUX - Bezpłatna instrukcja obsługi

Marka	AEG-Electrolux
Model	Favorit 65011 VI
Typ urządzenia	Zmywarka do zabudowy
Wymiary (S x W x G)	59,6 cm x 81,8 - 89,8 cm x 55 cm
Waga	około 45 kg
Pojemność	12 kompletów
Programy	INTENSIV CARE 70°, AUTO, 30 MIN, ECO 50°, Płukanie wstępne
Zużycie energii na cykl	0,9 - 1,7 kWh (w zależności od programu)
Zużycie wody na cykl	4 - 23 litry (w zależności od programu)
Czas trwania programu	30 min (30 MIN) do ok. 150 min (INTENSIV CARE)
Ciśnienie wody	0,5 - 8 bar (0,05 - 0,8 MPa)
Napięcie zasilania	Patrz tabliczka znamionowa (standardowo 230 V / 50 Hz)
Moc całkowita	Patrz tabliczka znamionowa
Zmiękczacz wody	Regulowany ręcznie i elektronicznie (poziomy 1-10)
Funkcja Multitab	Tak, do tabletek wieloskładnikowych
Opóźniony start	1 - 19 godzin
Sygnały dźwiękowe	Możliwość włączania/wyłączania
Sygnał optyczny (rzutowanie na podłogę)	Czerwona dioda (świeci podczas programu, miga przy awarii)
Filtracja	Trzystopniowy system filtracji (gruby, mikro, płaski)
Kosz na sztućce	Wyjmowany, rozkładany, z kratkami
Regulacja wysokości górnego kosza	2 poziomy (maks. wysokość talerza góra/dół: 22/30 cm lub 24/29 cm)
Zabezpieczenia	Przeciwzalaniowe, blokada drzwi (blokada drzwi przy usuwaniu)
Konserwacja	Czyszczenie filtrów, kontrola ramion spryskujących, wycieranie obudowy
Naprawa	Tylko przez autoryzowanego serwisanta; używać oryginalnych części

Często zadawane pytania - Favorit 65011 VI AEG-ELECTROLUX

Co zrobić, jeśli zmywarka nie pobiera wody?

Sprawdź, czy kran wody jest otwarty i czy filtr w wężu doprowadzającym wodę nie jest zatkany. Jeśli pojawi się kod błędu '10', kran wody może być zatkany lub zamknięty. Wyczyść kran i otwórz go. Upewnij się, że wąż doprowadzający wodę nie jest zgięty.

Urządzenie nie odprowadza wody. Co teraz?

Sprawdź, czy odpływ zlewu nie jest zatkany i czy wąż odpływowy nie jest zgięty lub wgnieciony. Kod błędu '20' wskazuje na problem z odpływem. Odetkaj odpływ i sprawdź wąż pod kątem zagięć.

Jak ustawić zmiękczacz wody?

Należy ustawić zarówno ręcznie, jak i elektronicznie. Ręcznie: obróć pokrętło pod dolnym koszem do pozycji 1 lub 2. Elektronicznie: naciśnij przycisk włącz/wyłącz, wejdź w tryb ustawień, przytrzymaj przyciski B i C, aż lampki zaczną migać, naciśnij A, aby zmienić poziom. Poziom musi odpowiadać twardości wody w Twojej okolicy (patrz tabela w instrukcji).

Dlaczego na naczyniach pozostają krople wody?

Może to być spowodowane zbyt niskim dawkowaniem nabłyszczacza. Zwiększ dawkę (obróć pokrętło w dozowniku nabłyszczacza na wyższy poziom, od 1 do 6). Ponadto zmiękczacz wody może być źle ustawiony lub zbiornik soli może być pusty.

Co oznacza kod błędu '30'?

Kod błędu '30' oznacza, że aktywowane jest zabezpieczenie przeciwzalaniowe. Natychmiast zakręć kran wody i skontaktuj się z działem serwisu. Nie używaj urządzenia, dopóki nie zostanie naprawione.

Czy mogę używać funkcji Multitab?

Tak, funkcja Multitab jest przeznaczona do tabletek wieloskładnikowych. Naciśnij oba przyciski multitab (D i E), aby włączyć funkcję. Lampki soli i nabłyszczacza zostaną wyłączone. Możesz osobno włączyć lub wyłączyć dawkowanie nabłyszczacza, gdy funkcja jest aktywna.

Jak wyczyścić filtry?

Wyłącz urządzenie. Otwórz drzwi, wyjmij dolny kosz. Obróć uchwyt mikrofiltr o ćwierć obrotu w lewo i wyjmij system filtracji. Wyczyść gruby, mikro i płaski filtr pod bieżącą wodą. Umieść je z powrotem w odwrotnej kolejności.

Dlaczego program nie uruchamia się?

Sprawdź, czy drzwi są dobrze zamknięte. Upewnij się, że wtyczka jest w gniazdku i bezpiecznik nie jest przepalony. Jeśli ustawiono opóźniony start, anuluj go, aby natychmiast uruchomić program.

Naczynia nie są czyste. Co mogę zrobić?

Wybierz bardziej odpowiedni program do stopnia zabrudzenia. Upewnij się, że kosze nie są przepełnione, a ramiona spryskujące mogą się swobodnie obracać. Wyczyść filtry i użyj wystarczającej ilości detergentu. Przy twardej wodzie zmiękczacz może być ustawiony zbyt nisko.

Czy zmywarka ma blokadę dziecięcą?

Urządzenie nie ma osobnej blokady dziecięcej, ale można zapobiec otwieraniu urządzenia przez dzieci, usuwając blokadę drzwi podczas utylizacji. Podczas użytkowania zaleca się zamknięcie drzwi i trzymanie dzieci z dala ze względu na gorącą parę i ostre przedmioty.

INSTRUKCJA OBSŁUGI Favorit 65011 VI AEG-ELECTROLUX

Dziękujemy za wybranie jednego z naszych produktów o wysokiej jakości.

Aby zapewnić optymalne i prawidłowe działanie Państwa urządzenia prosimy o dokładne przeczytanie niniejszej instrukcji obsługi. Pozwoli to Państwu na doskonałe i najbardziej wydajne kierowanie wszystkimi procesami. Zalecamy przechowywanie instrukcji obsługi w bezpiecznym miejscu, co pozwoli na korzystanie z niej również w przyszłości. Ponadto prosimy o przekazanie jej przyszłemu właścicielowi urządzenia.

Życzymy Państwu wiele radości z używania nowego urządzenia.

Spis treści

Wskazówki dla użytkownika

Informacje dotyczące bezpieczeństwa
	29
Prawidłowe użytkowanie 29Ogólne zasady bezpieczeństwa	29
Bezpieczeństwo dzieci 30Instalacja 30
Opis urządzenia 31

Panel sterowania 32

Wyświetlacz cyfrowy 32Przycisk opóźnienia rozpoczęcia programu 33Przyciski wyboru programów 33Przyciski funkcyjne 33Tryb ustawiania 33Sygnały dźwiękowe 34

Przed pierwszym użyciem 34
Ustawianie zmiękczacza wody	35
Regulacja ręczna	35
Regulacja elektroniczna	36
Wsypywanie soli do zmywarki	36
Wlewanie płynu nabłyszczającego	37
Regulacja dozowania płynu nabłyszczającego	37
Wkładanie sztućców i naczyń	38
Przydatne wskazówki i porady	38

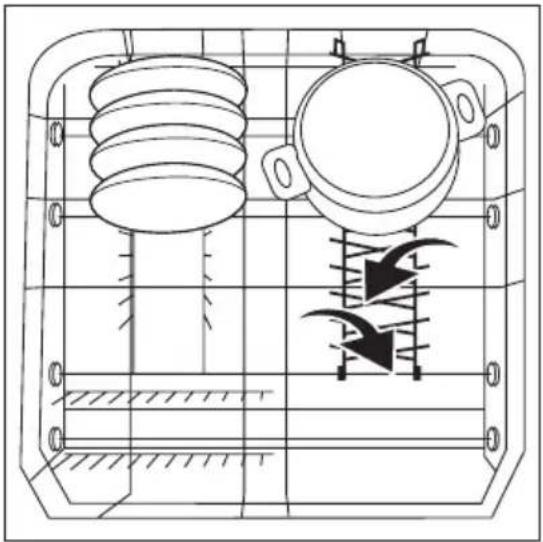

Kosz dolny	39

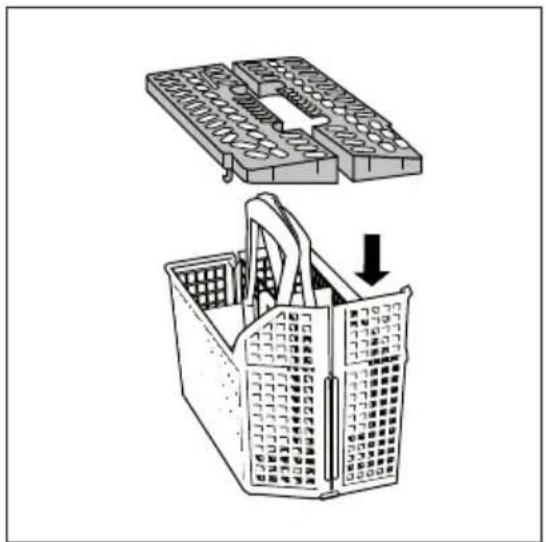

Kosz na sztućce	39

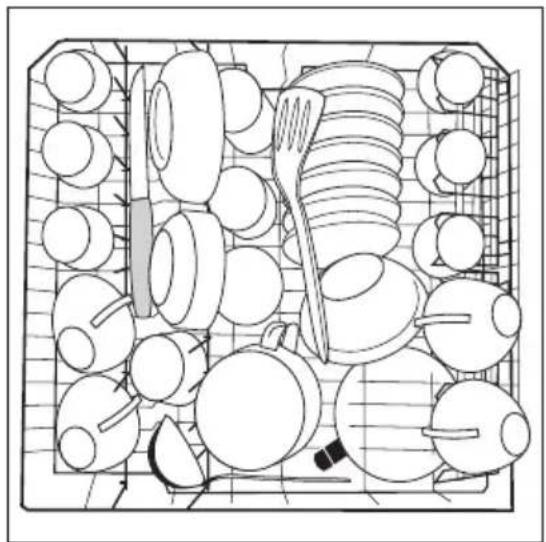

Kosz górny	41

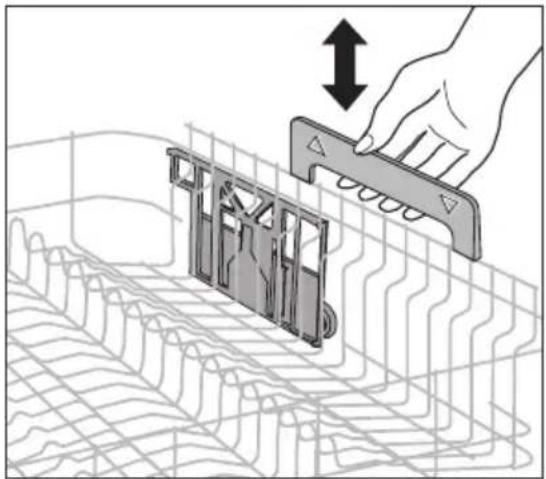

Regulacja wysokości górnego kosza
	41

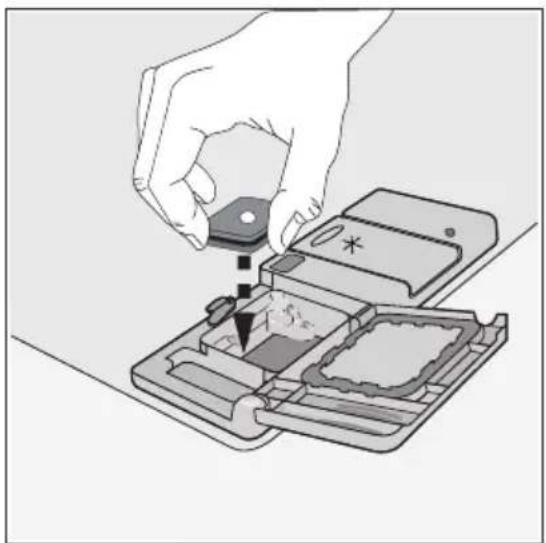

Stosowanie detergentu	42
Uniwersalna tabletka do zmywarki	43
Programy zmywania	45
Wybór i uruchamianie programu zmywania	46
Przerywanie programu mycia	46
Anulowanie programu zmywania	47
Ustawianie i uruchamianie programu z opóźnionym rozpoczęciem	47
Anulowanie opóźnienia rozpoczęcia programu	47
Zakończenie programu zmywania	47
Wyjmowanie naczyń	48
Konserwacja i czyszczenie	48
Czyszczenie filtrów	48
Czyszczenie zewnętrzne	49
Środki ostrożności w przypadku mrozu	49
Co zrobić, gdy...	50
Dane techniczne	52
Instrukcje instalacji	52
Instalacja	52
Mocowanie urządzenia do sąsiednich szafek	53
Poziomowanie urządzenia	53
Podłączenie do sieci wodociągowej	53
Wąż doprowadzający wodę	53

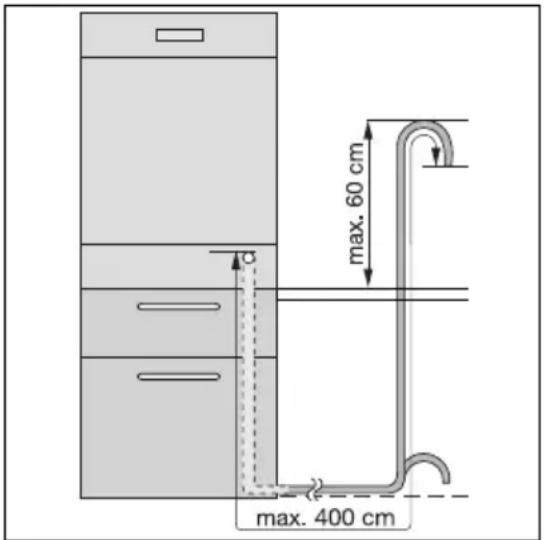

Wąż spustu wody 54

Podłączenie do sieci elektrycznej 55

Ochrona środowiska 55

Może ulec zmianie bez powiadomienia

Wskazówki dla użytkownika

⚠️ Informacje dotyczące bezpieczeństwa

Aby zapewnić bezpieczeństwo użytkowania i prawidłowe działanie urządzenia, przed przystąpieniem do instalacji i obsługi należy dokładnie przeczytać niniejszą instrukcję. Instrukcję przechowywać zawsze razem z urządzeniem, również w razie jego przeniesienia lub odsprzedaży. Użytkownicy muszą w pełni poznać działanie i funkcje ochronne urządzenia.

Prawidłowe użytkowanie

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.
• Urządzenie służy wyłącznie do czyszczenia naczyń i sprzętów domowych nadających się do mycia w zmywarce.
• Nie używać rozpuszczalników w urządzeniu. Zagrożenie wybuchem.
• Noże i wszystkie przedmioty z ostrymi końcówkami umieszczać w koszyku na sztućce, ostrym końcem skierowanym w dół. Można też układać je w pozycji poziomej w koszu górnym.
• Używać wyłącznie markowych produktów do zmywarek do naczyń (detergent, sól, płyn nabłyszczający).
• Po otwarciu drzwi podczas pracy urządzenia może dojść do uwolnienia gorącej pary. Ryzyko poparzenia skóry.
• Nie wyjmować naczyń ze zmywarki przed zakończeniem programu mycia.
• Po zakończeniu zmywania wyjąć wtyczkę z gniazdka i zamknąć zawór do-pływu wody.
• Urządzenie może być naprawiane wyłącznie przez montera z autoryzowanego serwisu. Używać wyłącznie oryginalnych części zamiennych.
• Nie wymieniać ich samodzielnie, aby uniknąć obrażeń i uszkodzenia urządzenia. Zawsze kontaktować się z lokalnym autoryzowanym serwisem.

Ogólne zasady bezpieczeństwa

- Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające doświadczenia ani odpowiedniej wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem i po uzyskaniu instrukcji od osoby odpowiedzialnej za ich bezpieczeństwo.

- Przestrzegać instrukcji dotyczących bezpieczeństwa, dostarczonych przez producentów detergentów, aby uniknąć poparzeń oczu, ust i gardła.

- Nie pić wody ze zmywarki. W zmywarce mogą być obecne pozostałości detergentów.

• Zawsze zamykać drzwi urządzenia, gdy nie jest ono używane, aby uniknąć obrażeń i nie potknąć się o otwarte drzwi.
• Nie siadać ani nie stawać na otwartych drzwiach.

Bezpieczeństwo dzieci

• Urządzenie może być użytkowane wyłącznie przez osoby dorosłe. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
• Opakowanie przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.
• Wszystkie detergenty należy przechowywać w bezpiecznym miejscu. Nie dopuścić do kontaktu dzieci z detergentami.
• Dzieci nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.

Instalacja

• Upewnić się, że urządzenie nie uległo uszkodzeniu w czasie transportu. Nie podłączać uszkodzonego urządzenia. W razie potrzeby skontaktować się z dostawcą.
• Przed pierwszym użyciem usunąć wszystkie materiały opakowaniowe.
• Instalację elektryczną powierzyć wykwalifikowanemu i kompetentnemu specjalisiście.
• Podłączenie wodociągowe i kanalizacyjne powierzyć wykwalifikowanemu i kompetentnemu specjaliście.
• Nie zmieniać specyfikacji ani nie modyfikować produktu. Ryzyko odniesienia obrażeń i uszkodzenia urządzenia.
• Nie używać urządzenia:

– jeżeli przewód zasilający lub węże wodne są uszkodzone,

– jeżeli panel sterowania, blat roboczy lub cokół są uszkodzone w sposób dający dostęp do wnętrza urządzenia.

Skontaktować się z lokalnym autoryzowanym serwisem.

- Nie wolno nawiercać ścian bocznych urządzenia, aby uniknąć uszkodzenia części hydraulicznych lub elektrycznych.

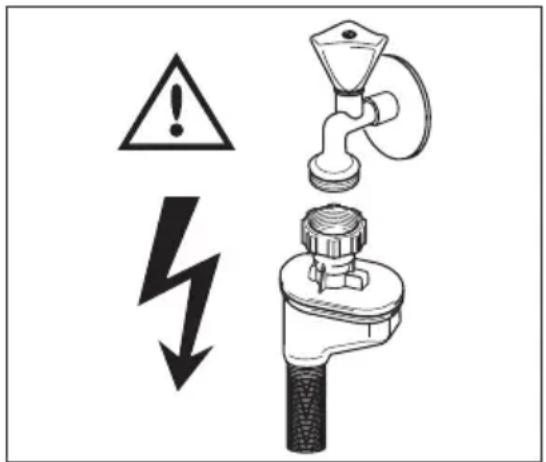

OSTRZEŻENIE!

Dokładnie przestrzegać instrukcji dotyczących połączeń elektryczności oraz wody.

Opis urządzenia

1 Kosz górný
2 Pokrętło regulacji zmiękczania wody
3 Zbiornik soli
4 Dozownik detergentu
5 Dozownik płynu nabłyszczającego
6 Tabliczka znamionowa
7 Filtry
8 Dolne ramię spryskujące
9 Górne ramię spryskujące

Wskaźnik optyczny

Po rozpoczęciu programu na podłodze poniżej drzwi urządzenia pojawia się wskaźnik optyczny.

Jeżeli urządzenie zostanie zamontowane w wysokiej zabudowie, z cokołem wyrównanym na lico z frontami meblowymi, sygnał optyczny nie będzie wi- doczny.

Wskaźnik optyczny
Czerwone światło świeci się.	Wskazanie rozpoczęcia programu mycia. Czerwone światło świeci się podczas całego programu.
Czerwone światło miga.	Wskazanie nieprawidłowego działania.

Wskaźnik optyczny

Czerwone światło nie świeci się.

Wskazanie zakończenia programu.

Panel sterowania

1 Wyświetlacz cyfrowy
2 Przycisk opóźnienia rozpoczęcia programu
3 Przyciski wyboru programów
4 Kontrolki
5 Przycisk Wł./Wył.
6 Przyciski funkcyjne

Kontrolki

MULTITAB Zapala się w momencie włączenia funkcji Multitab. Patrz "Funkcja Multitab".

Zapala się, gdy należy uzupełnić sól. Zapoznać się z rozdziałem "Używanie soli do zmywarek". Po napełnieniu zbiornika kontrolka soli może nadal świecić przez kilka godzin. Nie ma to żadnego negatywnego wpływu na działanie urządzenia.

Zapala się, gdy należy uzupełnić płyn nabłyszczający. Zapoznać się z rozdziałem "Używanie płynu nabły-szczającego".

1) Gdy zbiornik soli oraz/lub dozownik płynu nabłyszczającego są puste, ich kontrolki nie świecą się podczas programu zmywania.

Wyświetlacz cyfrowy

Na wyświetlaczu widoczne są:

- Ustawiony poziom zmiękczania wody.

• Włączenie/wyłączenie dozownika płynu nabłyszczającego (tylko przy włączonej funkcji Multitab).
• Czas pozostały do zakończenia programu.
• Zakończenie programu zmywania. Wyświetlacz pokazuje zero.
• Liczba godzin opóźnienia rozpoczęcia programu.
• Kody usterek.
• Włączenie/wyłączenie sygnałów dźwiękowych.

Przycisk opóźnienia rozpoczęcia programu

Przycisk ten służy do opóźnienia rozpoczęcia programu mycia w zakresie od 1 do 19 godzin. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu".

Przyciski wyboru programów

Przyciski te służą do wyboru programu mycia. Po naciśnięciu przycisku programu zapala się odpowiednia kontrolka. Więcej informacji o programach znajduje się w rozdziale "Programy zmywania".

Przyciski funkcyjne

Przyciski funkcyjne służą do wykonywania następujących czynności:

• Do ustawiania zmiękczania wody. Zapoznać się z rozdziałem "Ustawianie zmiękczania wody".
• Do włączania/wyłączania sygnałów dźwiękowych. Zapoznać się z rozdziałem "Sygnały dźwiękowe".
• Do anulowania trwającego programu zmywania lub opóźnienia rozpoczęcia programu w trakcie odliczania. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu".
• Do włączania/wyłączania funkcji Multitab. Zapoznać się z rozdziałem "Funkcja Multitab".
• Do włączania/wyłączania dozownika płynu nabłyszczającego przy włączonej funkcji Multitab. Zapoznać się z rozdziałem "Funkcja Multitab".

Tryb ustawiania

Tryb ustawiania jest wymagany do wykonania następujących czynności:

• Do ustawiania programu zmywania.
• Do ustawiania poziomu zmiękczania wody.
• Do włączania/wyłączania sygnałów dźwiękowych.
• Do włączania/wyłączania dozownika płynu nabłyszczającego.

Nacisnąć przycisk Wł./Wył. Urządzenie jest w trybie ustawiania, gdy:

- Świecą się kontrolki wszystkich programów.

Nacisnąć przycisk Wł./Wył. Urządzenie nie jest w trybie ustawiania, gdy:

- Swieci się kontrolka tylko jednego programu.

- Ustawiony jest program zmywania. Należy anulować program, aby powrócić do trybu ustawiania. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu".

Sygnały dźwiękowe

Sygnały dźwiękowe są generowane w następujących sytuacjach:

• Po zakończeniu programu mycia.
• Podczas ustawiania poziomu zmiękczania wody.
• W razie wystąpienia usterki urządzenia.

Fabrycznie sygnały dźwiękowe są włączone.

Aby wyłączyć sygnały dźwiękowe, należy wykonać poniższe czynności:

1. Włączyć urządzenie.
2. Upewnić się, że urządzenie jest trybie ustawiania.
3. Nacisnąć i przytrzymać przyciski B i C, aż lampki kontrolne przycisków funkcyjnych A, B i C zaczną migać.
4. Zwolnić przyciski funkcyjne A i B.
5. Nacisnąć przycisk funkcyjny C.
6. Kontrolki przycisków funkcyjnych A i B zgasną.
7. Kontrolka przycisku funkcyjnego C miga.
8. Na wyświetlaczu cyfrowym widoczne jest ustawienie.

Ob	Sygnały dźwiękowe wyłączone
Ib	Sygnały dźwiękowe włączone

Sygnały dźwiękowe są wyłączone.

1. Ponownie nacisnąć przycisk funkcyjny C.

– Na wyświetlaczu cyfrowym pojawi się nowe ustawienie. Sygnały dźwiękowe są wyłączone.

1. Wyłączyć urządzenie, aby zapisać ustawienie.

Aby włączyć sygnały dźwiękowe, należy wykonać poniższe czynności:

1. Powtarzaj powyższą procedurę, aż na wyświetlaczu widoczne będzie wymagane ustawienie.

Przed pierwszym użyciem

Należy postępować zgodnie z poniższymi instrukcjami, wykonując kolejne czynności:

1. Sprawdzić zgodność poziomu zmiękczania wody z twardością wody do-prowadzonej do zmywarki. W razie potrzeby – zmienić ustawienia zmiękczania wody.
2. Napełnić zbiornik soli solą do zmywarek.
3. Napełnić odpowiedni dozownik płynem nabłyszczającym.
4. Włożyć naczynia i sztućce do zmywarki.
5. Ustawić program zmywania odpowiedni do rodzaju naczyń i stopnia zabrudzenia.
6. Napełnić dozownik detergentu odpowiednią ilością detergentu.
7. Uruchomić program zmywania.

W przypadku używania tabletek do zmywarek ("3 w 1", "4 w 1", "5 w 1" itp.) należy zapoznać się z rozdziałem "Funkcja Multitab".

Ustawianie zmiękczacza wody

Zmiękczacz wody usuwa minerały i sole z doprowadzanej wody. Substancje mineralne i sole mogą mieć negatywny wpływ na działanie urządzenia.

Twardość wody jest mierzona w równoważnych skalach:

• Stopnie niemieckie (dH°).
• Stopnie francuskie (°TH).
• mmol/l (milimol na litr – międzynarodowa jednostka twardości wody).
• Stopnie Clarka.

Ustawić zmiękczacz wody zgodnie z twardością wody z lokalnego ujęcia. W razie potrzeby skontaktować się z lokalnym zakładem wodociągowym.

Twardość wody Ustawienie zmiekszania wody
°dH °TH	mmol/l Stopnie		Clarka	ręczne elektroniczne
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50 76	- 90 7,6 - 9,0	53 - 63 2 9
37 - 42 65	- 75 6,5 - 7,5	46 - 52 2 8
29 - 36 51	- 64 5,1 - 6,4	36 - 45 2 7
23 - 28 40	- 50 4,0 - 5,0	28 - 35 2 6
19 - 22 33	- 39 3,3 - 3,9	23 - 27 2 5
15 - 18 26	- 32 2,6 - 3,2	18 - 22 1 4
11 - 14 19	- 25 1,9 - 2,5	13 - 17 1 3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	11)	11)

1) Nie jest wymagane użycie soli.

Zmiękczacz wody należy regulować ręcznie i elektronicznie.

Regulacja ręczna

Urządzenie zostało fabrycznie ustawione w położeniu 2.

1. Otworzyć drzwi.
2. Wyjąć dolny kosz.
3. Obrócić pokrętło regulacji zmiękczania wody w położenie 1 lub 2 (patrz tabela).
4. Włożyć dolny kosz.
5. Zamknąć drzwi.

Regulacja elektroniczna

Ustawieniem fabrycznym zmywarki jest poziom 5.

1. Włączyć urządzenie.
2. Upewnić się, że urządzenie jest w trybie ustawiania.
3. Nacisnąć i przytrzymać przyciski B i C, aż kontrolki przycisków funkcyjnych A, B i C zaczną migać.
4. Zwolnić przyciski funkcyjne B i C.
5. Nacisnąć przycisk funkcyjny A.

– Kontrolki przycisków funkcyjnych B i C zgasną.
– Kontrolka przycisku funkcyjnego A wciąż miga.
– Na wyświetlaczu cyfrowym wyświetlany jest aktualny poziom.
– Słychać sygnały dźwiękowe.

Przykład: Na wyświetlaczu widoczne jest 5 L / 5 przerywanych sygnałów dźwiękowych = poziom 5.

1. Nacisnąć jeden raz przycisk funkcyjny A, aby zwiększyć poziom zmiekczania wody o jeden.
2. Nacisnąć przycisk Wł./Wył., aby zapisać ustawienie.

Wsypywanie soli do zmywarki

UWAGA!

Używać wyłącznie soli do zmywarek. Sól nieprzeznaczona do zmywarek do naczyń powoduje uszkodzenie zmiękczacza wody.

UWAGA!

Grudki soli lub słona woda na dnie urządzenia mogą spowodować korozję.

Aby zapobiec korozji, należy uzupełniać sól w urządzeniu bezpośrednio przed włączeniem programu mycia.

Aby napełnić zbiornik soli, należy wykonać poniższe czynności:

1. Obrócić pokrywkę w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć zbiornik soli.
2. Włać do zbiornika soli 1 litr wody (tylko za pierwszym razem).
3. Do napełnienia zbiornika solą należy użyć lejka.
4. Usunąć sól rozsypaną wokół otworu zbiornika soli.
5. Obrócić pokrywkę w kierunku zgodnym z ruchem wskazówek zegara, aby zamknąć zbiornik soli.

Podczas napełniania zbiornika solą wypływa z niego woda – jest to normalne.

Wlewanie płynu nabłyszczającego

UWAGA!

Należy używać wyłącznie markowych płynów nabłyszczających przeznaczonych do zmywarek do naczyń.

Nie wlewać do dozownika płynu nabłyszczającego żadnych innych substancji (np. środków do czyszczenia zmywarek, detergentów w płynie). Może to prowadzić do uszkodzenia urządzenia.

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam.

Płyn nabłyszczający jest dodawany automatycznie podczas ostatniej fazy płukania.

Aby napełnić dozownik płynu nabłyszczającego, należy wykonać poniższe czynności:

1. Nacisnąć klamkę (A), aby otworzyć dozownik płynu nabłyszczającego.

1. Napełnić odpowiedni dozownik płynem nabłyszczającym. Oznaczenie "max."wskazuje maksymalny poziom.

2. Rozlany płyn nabłyszczający należy usunąć przy pomocy szmatki dobrze pochłaniającej wodę, aby zapobiec zbyt intensywnemu pienieniu podczas późniejszego programu zmywania.

3. Zamknąć dozownik płynu nabły- szczającego.

Regulacja dozowania płynu nabłyszczającego

Dozowanie płynu nabłyszczającego zostało fabrycznie ustawione w pozycji 4. Dozowanie płynu nabłyszczającego można ustawić w zakresie od 1 (najmniejsze dozowanie) do 6 (największe dozowanie).

Obracając pokrętło regulacji płynu nabły- szczającego zmniejszyć lub zwiększyć do- zowanie.

– Jeśli na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dozowanie.
– Jeśli na naczyniach po myciu pozostają białe smugi, biały lub niebieskawy nalot, należy zmniejszyć dozowanie.

Wkładanie sztućców i naczyń

Przydatne wskazówki i porady

UWAGA!

Urządzenie służy wyłącznie do czyszczenia naczyń i sprzętów domowych przeznaczonych do mycia w zmywarce.

Nie używać urządzenia do czyszczenia przedmiotów pochłaniających wodę (gąbki, odzież domowa itd.).

- Przed włożeniem naczyń i sztućców do zmywarki, wykonać poniższe czynności:

– Usunąć wszelkie pozostałości jedzenia i resztki.
– Namoczyć przypalone i wyschnięte resztki jedzenia.

- Podczas wkładania naczyń i sztućców do zmywarki należy przestrzegać poniższych wskazówek:

• Wydrażone elementy (np. kubki, szklanki i miski) układać otworami w dół.
• Upewnić się, że woda nie zbiera się w pojemniku ani w zagłębieniu podstawy naczynia.
  – Upewnić się, że żadne naczynia ani sztućce nie znajdują się wewnątrz innych.
  – Upewnić się, że naczynia i sztućce nie zakrywają innych.
  – Upewnić się, że szklanki nie stykają się ze sobą.
  – Małe elementy umieścić w koszyku na sztućce.

- Elementy plastikowe i miski z powłoką zapobiegającą przywieraniu mogą zatrzymywać krople wody. Elementy plastikowe nie wysychają tak szybko, jak elementy porcelanowe i stalowe.

- Lekkie elementy umieścić w koszu górnym. Upewnić się, że naczynia się nie przemieszczają.

UWAGA!

Przed uruchomieniem programu mycia upewnić się, że ramiona natryskowe mogą się swobodnie obracać.

OSTRZEŻENIE!

Po załadowaniu lub rozładowaniu urządzenia zawsze zamykać drzwi. Otwarte drzwi mogą być niebezpieczne.

Kosz dolny

Większe i bardziej zabrudzone talerze i garnki należy umieszczać w koszu dolnym.

Rzędy metalowych kratek podtrzymujących w koszu dolnym można złożyć, aby umożliwiać wkładanie garnków, patelni i misek.

Noży z długimi ostrzami nie należy umieszczać pionowo. Długie i ostre sztućce układać poziomo w koszu górnym. Należy zachować ostrożność przy obchodzeniu się z ostrymi przedmiotami.

Należy używać kratek na sztućce.

• Umieścić kratki na koszu na sztućce.
• W przypadku zmywania większych sztućców należy użyć tylko jednej z kratek

• Widelce i łyżki wkładać trzonkami w dół.
• Noże wkładać trzonkami w górę.
• Wymieszać łyżki z innymi sztućcami, aby nie przylegały do siebie.

Otwarcie kosza na sztućce ułatwia wyjęcie sztućców. Aby wyjąć sztućce, należy wykonać poniższe czynności:

1. Położyć kosz na sztućce na stole lub blacie roboczym.
2. Otworzyć uchwyt.
3. Wyjąć sztućce.

Podczas wyjmowania kosza na sztućce należy ścisnąć ze sobą obie części uchwytu.

Kosz górny

Górny kosz jest przeznaczony dla talerzyków, salaterek, filiżanek, szklanek, garnków i pokrywek. Naczynia rozmieszczać tak, aby woda miała dostęp do wszystkich powierzchni.

- W przypadku dłuższych przedmiotów należy złożyć do góry półki na filiżanki.

- Kieliszki na wysokich nóżkach układać nóżkami do góry na półkach na filiżanki.

Regulacja wysokości górnego kosza

Górny kosz można ustawić w dwóch położeniach, co daje większą elastyczność wkładania naczyń.

Maksymalna wysokość naczyń w:
koszu górnym	koszu dolnym
Położenie górne 22 cm 30 cm
Położenie dolne 24 cm 29 cm

Aby przełożyć górny kosz do położenia górnego lub dolnego, wykonać poniższe czynności:

1. Wyciągnąć kosz górny do oporu.
2. Trzymając kosz górny za uchwyty, należy go podnieść najwyżej jak to możliwe, a następnie równomiernie go obniżyć.
   Kosz górny ustawi się w dolnej lub górnej pozycji.

Stosowanie detergentu

Używać wyłącznie detergentów (proszków, płynów lub tabletek) przeznaczonych do zmywarek do naczyń.

Przestrzegać informacji podanych na opakowaniu:

• Dozowanie zalecane przez producenta.
• Zalecenia dotyczące przechowywania.

Aby chronić środowisko, nie używać większej ilości detergentów niż to zalecane.

Aby napełnić dozownik detergentu, należy wykonać poniższe czynności:

1. Otworzyć pokrywkę dozownika detergentu.
2. Napełnić dozownik (A) detergentem. Oznaczenie pokazuje dawki:
   20 = około 20 g detergentu
   30 = około 30 g detergentu.

1. Jeżeli wybrano program obejmujący mycie wstępne, wsypać dodatkową ilość detergentu do przegródki mycia wstępnego ( B).

1. W przypadku korzystania z tabletek do zmywarek, włożyć tabletkę do do-zownika detergentu (A).

2. Zamknąć pokrywkę dozownika detergentu. Docisnąć pokrywkę, aż zaskoczy.

Detergenty różnych producentów rozpuszczają się w różnym czasie. Niektóre tabletki do zmywarek nie zapewniają odpowiednich wyników podczas krótkich programów mycia. Przy używaniu tabletek do zmywarek zaleca się korzystanie z długich programów mycia w celu całkowitego usunięcia detergentu.

Uniwersalna tabletka do zmywarki

Funkcja Multitab jest przeznaczona dla złożonych tabletek do zmywarek.

Tabletki takie zawierają w sobie detergent, środek nabłyszczający i sól do zmywarek. Niektóre typy tabletek mogą zawierać również inne środki.

Przed użyciem sprawdzić, czy dane tabletki są odpowiednie do stopnia twardości wody doprowadzanej do zmywarki. Zapoznać się z instrukcjami producenta.

Po włączeniu, funkcja Multitab jest aktywna do momentu jej wyłączenia.

Funkcja Multitab automatycznie zatrzymuje dopływ płynu nabłyszczającego i soli. Kontrolki płynu nabłyszczającego i soli są wyłączone.

W przypadku korzystania z funkcji Multitab, czas trwania programu może się zwiększyć.

Funkcję Multitab należy włączać i wyłączać przed rozpoczęciem programu mycia.

Funkcji Multitab nie można włączać ani wyłączać w trakcie programu. Najpierw anulować, a następnie ponownie ustawić program.

Włączanie funkcji Multitab:

- Jednocześnie wcisnąć i przytrzymać dwa przyciski Multitab (przyciski funkcyjne D i E). Zapali się kontrolka funkcji Multitab.

Wyłączanie funkcji Multitab:

- Jednocześnie wcisnąć i przytrzymać dwa przyciski Multitab (przyciski funkcyjne D i E). Kontrolka funkcji Multitab zgaśnie.

Jeżeli efekty suszenia nie są zadowalające, wykonać poniższe czynności:

1. Napełnić dozownik płynu nabłyszczającego.

2. Włączyć dozownik płynu nabłyszczającego.

3. Ustawić dozowanie płynu nabłyszczającego w pozycji 2.

- Dozownik płynu nabłyszczającego można włączać i wyłączać jedynie przy włączonej funkcji Multitab.

Aby włączyć/wyłączyć dozownik płynu nabłyszczającego:

1. Włączyć urządzenie.

2. Upewnić się, że urządzenie jest trybie ustawiania.

3. Nacisnąć i przytrzymać przyciski funkcyjne B i C.

– Lampki kontrolne przycisków funkcyjnych A, B i C zaczną migać.

1. Zwolnić przyciski funkcyjne B i C.

2. Nacisnąć przycisk funkcyjny B.

– Kontrolki przycisków funkcyjnych A i C zgasną.
– Kontrolka przycisku funkcyjnego B wciąż się świeci.
– Na wyświetlaczu cyfrowym widoczne jest ustawienie.

0d	Dozownik płynu nabłyszczającego wyłączony
1d	Dozownik płynu nabłyszczającego włączony

1. Ponownie nacisnąć przycisk funkcyjny B.

– Na wyświetlaczu cyfrowym pojawi się nowe ustawienie.

1. Wyłączyć urządzenie, aby zapisać ustawienie.

Aby ponownie użyć detergentu w proszku:

1. Wyłączyć funkcję Multitab.
2. Napełnić zbiornik soli i dozownik płynu nabłyszczającego.
3. Ustawić najwyższy poziom twardości wody.
4. Uruchomić program mycia bez naczyń.
5. Ustawić zmiękczacz wody zgodnie z twardością wody z lokalnego ujęcia.
6. Wyregulować dozowanie płynu nabłyszczającego.

Programy zmywania

Programy zmywania

Program Stopień za-brudzenia		Rodzaj załadunku Opis programu
INTENSIV CA-RE 70°	Bardzo zabru-dzone	Naczynia stołowe, sztućce, garnki i patelnie	Mycie wstępneZmywanie zasadnicze w temperaturze do 70°C1 płukanie pośredniePłukanie końcoweSuszenie
AUTO1)	Dowolny Naczynia stołowe, sztućce, garnki i patelnie		Mycie wstępneZmywanie zasadnicze w temperaturze do 45°C lub 70°C1 lub 2 płukania pośredniePłukanie końcoweSuszenie
30 MIN 2)	Średnio lub lekko zabru-dzone	Naczynia stołowe i sztućce	Zmywanie zasadnicze w temperaturze do 60°C Płukanie końcowe
ECO 50°3)	Średnio za-brudzone	Naczynia stołowe i sztućce	Mycie wstępneZmywanie zasadnicze w temperaturze do 50°C1 płukanie pośredniePłukanie końcoweSuszenie
	Dowolny Niepełny załadu-nek (do uzupełnie-nia w ciągu dnia).		1 płukanie zimną woda (za-pobiega zasychaniu resztek jedzenia).W tym programie nie ma ko-nieczności dodawania deter-gentu.

1) W trakcie programu Auto, w oparciu o rozpoznawane zmętnienie wody, określany jest stopień zabrudzenia naczyń. Czas trwania programu oraz zużycie wody i energii mogą się zmienić. Zależy to od tego, czy urządzenie jest w pełni załadowane naczyniami oraz od stopnia zabrudzenia naczyń. W trakcie zmywania zasadniczego urządzenie samoczynnie reguluje temperaturę wody.

2) Jest to doskonały program do codziennego użytku przy niepełnym załadunku. Idealnie nadaje się dla czteroosobowej rodziny, która zmywa tylko naczynia i sztućce po śniadaniu i obiedzie.

3) Program testowy dla ośrodków przeprowadzających testy. Dane z testów są przedstawione na osobnej, dołączonej do urządzenia naklejce.

Dane eksploatacyjne

Program Czas trwania (w minu-tach)1)	Zużycie energii (w kWh)	Zużycie wody (w litrach)
INTENSIV CA-RE 70°	- 1,5 - 1,7 16 - 18
AUTO - 1,1 - 1,7 12 - 23
30 MIN - 0,9 9
ECO 50° - 1,0 - 1,1 12 - 13
	- 0,1 4

1) Na wyświetlaczu cyfrowym pojawia się informacja o długości trwania programu.

Podane wartości mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania oraz ilości naczyń.

Wybór i uruchamianie programu zmywania

Ustawić program zmywania przy uchylonych drzwiach. Program zmywania rozpoczyna się zaraz po zamknięciu drzwi. Do tego momentu można zmodyfikować ustawienia.

Aby ustawić i uruchomić program zmywania, należy wykonać poniższe czynności:

1. Włączyć urządzenie.

2. Upewnić się, że urządzenie jest w trybie ustawiania.

3. Nacisnąć przycisk jednego z programów. Zapoznać się z rozdziałem "Programy zmywania".

– Zaświeci się kontrolka programu.
– Na wyświetlaczu cyfrowym pojawia się informacja o długości trwania programu.

1. Zamknąć drzwi.

– Nastąpi rozpoczęcie programu zmywania.

Gdy program jest włączony nie można go zmienić. Należy anulować program zmywania.

OSTRZEŻENIE!

Program mycia przerywać lub anulować tylko w razie konieczności.

UWAGA!

Ostrożnie otwierać drzwi. Może dojść do uwolnienia gorącej pary.

Przerywanie programu mycia

Otworzyć drzwi.

- Program zostanie zatrzymany.

Zamknąć drzwi.

- Program zostanie wznowiony od momentu, w którym został przerwany.

Anulowanie programu zmywania

1. Nacisnąć i przytrzymać przyciski funkcyjne B i C, aż zaświecą się kontrolki wszystkich programów.
2. Zwolnić przyciski funkcyjne B i C, aby anulować program zmywania.

W tym momencie można wykonać następujące czynności:

1. Wyłączyć urządzenie.
2. Ustawić nowy program zmywania.

Przed ustawieniem nowego programu zmywania należy napełnić dozownik detergentem.

Ustawianie i uruchamianie programu z opóźnionym rozpoczęciem

1. Nacisnąć przycisk Wł./Wył.
2. Ustawić program zmywania.
3. Naciskać przycisk opóźnienia rozpoczęcia programu, aż na wyświetlaczu widoczne będzie wymagane opóźnienie rozpoczęcia programu zmywania – Zaświeci się kontrolka opóźnienia rozpoczęcia programu.
4. Zamknąć drzwi.

– Rozpocznie się odliczanie czasu opóźnienia rozpoczęcia programu.
– Czas opóźnienia jest odliczany w krokach co 1 godzinę.
– Po zakończeniu odliczania następuje automatyczne rozpoczęcie programu zmywania.

Nie otwierać drzwi podczas odliczania, ponieważ spowoduje to jego przerwanie. Po ponownym zamknięciu drzwi odliczanie jest kontynuowane od momentu przerwania.

Anulowanie opóźnienia rozpoczęcia programu

1. Nacisnąć i przytrzymać przyciski funkcyjne B i C, aż zaświecą się kontrolki wszystkich programów.

– Anulowanie opóźnienia rozpoczęcia programu powoduje również anulowanie programu zmywania.

1. Ustawić nowy program zmywania.

Zakończenie programu zmywania

• Urządzenie zatrzyma się automatycznie.

• Wygenerowany zostanie sygnał dźwiękowy zakończenia programu.

• Otworzyć drzwi.

– Na wyświetlaczu widoczne jest 0.
– Kontrolka zakończonego programu dalej się świeci.

1. Wyłączyć urządzenie.

2. W celu osiągnięcia lepszych wyników suszenia, przed wyjęciem naczyń pozostawić drzwi uchylone na kilka minut.

Przed wyjęciem naczyń z urządzenia należy poczekać aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

Wyjmowanie naczyń

- W pierwszej kolejności wyjmować naczynia z dolnego kosza, a następnie z górnego.

- Na bokach i na drzwiach urządzenia może występować woda. Stal nierdzewna stygnie szybciej niż naczynia.

Konserwacja i czyszczenie

OSTRZEŻENIE!

Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie.

Czyszczenie filtrów

UWAGA!

Nie używać urządzenia bez filtrów. Upewnić się, że filtry są prawidłowo zainstalowane. Nieprawidłowa instalacja filtrów spowoduje niezadowalające wyniki mycia oraz uszkodzenie urządzenia.

W razie konieczności wyczyść filtry. Brudne filtry sprawiają, że wyniki mycia są gorsze.

Zmywarka ma trzy filtry:

1. filtr zgrubny (A)
2. mikrofiltr (B)
3. filtr płaski (C)

Aby wyczyścić filtry, należy wykonać poniższe czynności:

1. Otworzyć drzwi.
2. Wyjąć dolny kosz.

1. Odblokować system filtrów, obra- cając w tym celu rączkę umie- szczoną na mikrofiltrze (B) o około 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara.

2. Wyjąć system filtrów.

3. Chwycić filtr zgrubny (A) za uchwyt z otworem.

4. Wyjąć filtr zgrubny (A) z mikrofiltra (B).

5. Wyjąć filtr płaski (C) z dna urządzenia.

6. Dokładnie wyczyścić filtry pod bieżącą woda.

7. Włożyć filtr płaski (C) w dno urządzenia.

8. Włożyć filtr zgrubny (A) do mikro-filtra (B) i docisnąć je razem.

9. Umieścić system filtrów na swoim miejscu.

10. Aby zablokować system filtrów, obrócić rączkę na mikrofiltrze (B) w kierunku zgodnym z ruchem wska- zówek zegara, aż do zablokowania.

11. Włożyć dolny kosz.

12. Zamknąć drzwi.

Nie wolno wyjmować ramion spryskujących.

Jeżeli otwory w ramionach spryskujących ulegną zatkaniu, zabrudzenia należy usunąć przy pomocy patyczka do koktajlu.

Czyszczenie zewnętrzne

Zewnętrzne powierzchnie urządzenia i panel sterowania czyścić zwilżoną, miękką szmatką. Używać wyłącznie neutralnych środków do czyszczenia. Nie używać materiałów ściernych, myjek do szorowania ani rozpuszczalników (aceton, trichloroetylen itp.).

Środki ostrożności w przypadku mrozu

UWAGA!

Nie instalować urządzenia w miejscach, w których temperatura jest niższa niż 0°C. Producent nie ponosi odpowiedzialności za uszkodzenia wywołane przez mróz.

Jeśli nie ma innej możliwości, opróżnić urządzenie i zamknąć drzwi. Odłączyć wąż doprowadzający wodę i usunąć z niego wodę.

Co zrobić, gdy...

Urządzenie nie uruchamia się lub zatrzymuje się podczas pracy.

W razie wystąpienia problemów, należy najpierw spróbować samodzielnie znaleźć rozwiązanie. Jeżeli nie można znaleźć rozwiązania, należy skontaktować się ze sprzedawcą lub lokalnym autoryzowanym serwisem.

UWAGA!

Wyłączyć urządzenie przed przeprowadzeniem następujących zalecanych działań korygujących.

Kod błędu i nieprawidłowe działanie	Możliwa przyczyna i rozwiązanie
słychać przerywany sygnał dźwiękowyNa wyświetlaczu widoczne jest,10Zmywarka nie napełnia się woda	Zawór wody jest zablokowany lub zatkany osadem kamienia.Wyczyścić zawór wody.Zamknięty dopływ wody.Otworzyć dopływ wody.Zablokowany filtr w wężu doprowadzającym wodę.Wyczyścić filtr.Nieprawidłowe połączenie węża doprowadzającego wodę. Wąż może być zagięty lub przygnie-ciony.Upewnić się, że połączenie jest prawidłowe.
słychać przerywany sygnał dźwiękowyNa wyświetlaczu widoczne jest,20Zmywarka nie spuszcza wody	Zatkane rozgałęzienie syfonu zlewozmywaka.Wyczyścić rozgałęzienie syfonu zlewozmywaka.Nieprawidłowe połączenie węża spustowego.Wąż może być zagięty lub przygnieciony.Upewnić się, że połączenie jest prawidłowe.
słychać przerywany sygnał dźwiękowyNa wyświetlaczu widoczne jest,30Włączyło się zabezpieczenie przed zalaniem	Zamknąć dopływ wody i skontaktować się z lokal-nym autoryzowanym serwisem.
Program nie uruchamia się • Drzwi urządzenia nie są zamknięte.Zamknąć drzwi.Wtyczka przewodu zasilającego nie jest podłączona.Podłączyć wtyczkę do gniazdka.Przepalony bezpiecznik w instalacji elektrycznej.Wymienić bezpiecznik.Ustawiono opóźnienie rozpoczęcia programu.Anulować opóźnienie rozpoczęcia programu, aby uruchomić program.

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu, w którym został przerwany. Jeżeli problem wystąpi ponownie, skontaktować się z lokalnym autoryzowanym serwisem.

Poniższe dane są niezbędne dla serwisu aby pomoc była szybka i odpowiednia:

• Model (Mod.)
• Numer produktu (PNC)
• Numer seryjny (S.N.)

Informacje te znajdują się na tabliczce znamionowej.

W tym miejscu można zapisać wymagane dane:

Opis modelu: ......

Numer produktu: ......

Numer seryjny: ......

Efekty mycia nie są zadowalające
Naczynia nie są czyste • Wybrano program mycia nieodpowiedni do rodzaju naczyń lub zabrudzenia.Kosze są załadowane nieprawidłowo, przez co woda nie dochodzi do wszystkich powierzchni.Ramiona natryskowe nie obracają się swobodnie w wyniku nieprawidłowego rozmieszczenia naczyń.Zabrudzone lub nieprawidłowo zainstalowane filtry.Zbyt mała ilość lub brak detergentu.
Osad kamienia na na-czyniach	Pusty zbiornik na sól.Nieprawidłowo Ustawiony poziom zmiękczania wody.Pokrywka zbiornika na sól nie jest prawidłowo dokręcona.
Naczynia są mokre i ma-towe	Nie użyto płynu nabłyszczającego.Dozownik płynu nabłyszczającego jest pusty.
Smugi, mętne plamy lub niebieskawa powłoka na szklankach i naczyniach	Zmniejszyć dozowanie płynu nabłyszczającego.

Efekty mycia nie są zadowalające

Wyschnięte ślady kropel wody na szklankach i naczyniach

Zwiększyć dozowanie płynu nabłyszczającego.Przyczyną może być rodzaj użytego detergentu.

Dane techniczne

Wymiary Szerokość cm 59,6
Wysokość cm 81,8 - 89,8
Głębokość cm 55
Przyłącze elektryczne - Napięcie - Moc całkowita - Bezpiecznik	Informacje dotyczące podłączenia elektrycznego są podane na tabliczce znamionowej umieszczonej na wewnętrznej krawędzi drzwi zmywarki.
Ciśnienie doprowadzanej wody	Wartość minimalna 0,5 bara (0,05 MPa)
Wartość maksymalna 8 barów (0,8 MPa)
Pojemność Ilość standardowych na- kryć	12

Instrukcje instalacji

Instalacja

OSTRZEŻENIE!

Upewnić się, że podczas instalacji wtyczka przewodu zasilającego jest wyjątką z gniazdka.

Przestrzegać instrukcji zawartych na dołączonym szablonie w celu:

• zmontowania urządzenia,
• instalacji panelu meblowego,
• podłączenia doprowadzenia i spustu wody.

Urządzenie zainstalować pod blatem (blatem kuchennym lub zlewozmywakiem).

W razie konieczności dokonania naprawy, urządzenie musi być łatwo dostępne dla serwisanta.

Ustawić urządzenie w pobliżu źródła i odpływu wody.

Dla wentylacji zmywarki wystarczą otwory na wąż doprowadzający wodę, wąż spustowy i przewód zasilający.

Zmywarka ma w regulowane nóżki, umożliwiające regulację wysokości.

Podczas ustawiania urządzenia upewnić się, że wąż doprowadzający wodę, wąż spustowy i przewód zasilający nie są zagięte lub przygniecione.

Mocowanie urządzenia do sąsiednich szafek

Upewnić się, że blat, pod którym ma być zainstalowane urządzenie, jest stabilnie umocowany (sąsiadujące urządzenia kuchenne, szafki, ściana).

Poziomowanie urządzenia

Należy zadbać o wypoziomowanie urządzenia, aby drzwi były szczelne i zamykały się prawidłowo. Jeżeli urządzenie jest prawidłowo wypoziomowane, drzwi nie zahaczają o boki obudowy. Jeżeli nie można prawidłowo zamknąć drzwi, należy wkręcać lub wykręcać regulowane nóżki, aż urządzenie zostanie wypoziomowane.

Podłączenie do sieci wodociągowej

Wąż doprowadzający wodę

Podłączyć urządzenie do wody ciepłej (maks. 60°) lub zimnej.

Jeżeli ciepła woda jest wytwarzana przy pomocy alternatywnych źródeł energii, które są bardziej przyjazne środowisku (np. kolektory słoneczne, ogniwa słoneczne lub elektrownie wiatrowe), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

Podłączyć wąż doprowadzający wodę do zaworu z zewnętrznym gwintem 3/4".

UWAGA!

Nie używać węży połączeniowych ze starych urządzeń.

Ciśnienie wody musi mieścić się w przedziale określonym w "Danych technicznych". Upewnić się, że lokalny zakład wodociągowy zapewnia odpowiednie ciśnienie wody.

Upewnić się, że wąż doprowadzający wodę nie jest zagięty, przygnieciony ani zapłatany.

Szczelnie dokręcić nakrętkę, aby zapobiec wyciekom wody.

UWAGA!

Nie podłącać urządzenia do rur nowych lub nieużywanych przez długi okres czasu. Otworzyć wodę na kilka minut, a następnie podłączyć wąż doprowadzający wodę.

Wąż doprowadzający wodę ma podwójne ściany, wewnętrzny przewód zasi- lający oraz zawór bezpieczeństwa. Wąż doprowadzający wodę jest pod ciś- nieniem tylko podczas przepływu wody. W razie wycieku z węża doprowadzá- ącego wodę zawór bezpieczeństwa zatrzymuje przepływ wody.

Należy zachować ostrożność podczas podłączania węża doprowadzającego wodę:

• Nie wkładać węża doprowadzającego wodę ani zaworu bezpieczeństwa do wody.
• W razie uszkodzenia węża doprowadzającego wodę lub zaworu bezpieczeństwa, natychmiast wyjąć wtyczkę z gniazdka.

- Wąż doprowadzający wodę z zaworem bezpieczeństwa może być wymieniany wyłącznie przez lokalny autoryzowany serwis.

OSTRZEŻENIE!

Niebezpieczne napięcie

1. Podłączyć wąż spustowy do rozgałęzienia syfonu zlewozmywaka i zamo-cować go pod blatem. Zapobiegnie to cofaniu się brudnej wody ze zlewoz-mywaka do urządzenia.
2. Podłączyć wąż spustowy do rury kanalizacyjnej z otworem odpowietrzającym (o średnicy wewnętrznej min. 4 cm).

Podłączenie do instalacji kanalizacyjnej musi znajdować się na wysokości maksymalnie 60 cm od podstawy zmywarki.

Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony, ponieważ może to utrudnić prawidłowe odprowadzanie wody. W czasie odprowadzania wody, w otworze odpływowym zlewu nie może być zatyczki, ponieważ mogłoby to spowodować zassanie wody z powrotem do urządzenia.

Całkowita długość węża spustowego łącznie z dołączonym przez użytkownika wężem przedłużającym nie może wynosić więcej niż 4 metry. Srednica wewnętrzna nie może być mniejsza niż średnica węża Usunąć plastikową membranę (A) przed podłączeniem węża spustowego do syfonu pod zlewem. Jeżeli membrana nie zostanie całkowicie usunięta, gromadzące się resztki jedzenia mogą spowodować powstanie blokady w rozgałęzieniu syfonu.

Urządzenie ma zabezpieczenie uniemożliwiające powrót brudnej wody do urządzenia. Jeżeli w odpływie zlewu zamontowano zawór zwrotny, może on uniemożliwiać prawidłowe odprowadzanie wody z urządzenia. Zawór zwrotny trzeba usunąć.

UWAGA!

Aby zapobiec wyciekom wody, po zainstalowaniu należy sprawdzić szczelność połączeń hydraulicznych.

Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Producent nie ponosi odpowiedzialności za szkody wynikające z nieprzestrzegania wskazówek bezpieczeństwa.

Uziemić urządzenie zgodnie z przepisami bezpieczeństwa.

Upewnić się, że napięcie znamionowe i moc podane na tabliczce znamionowej są zgodne z napięciem i obciążalnością lokalnej instalacji zasilającej.

Używać wyłącznie prawidłowo zainstalowanego gniazdka z uziemionym stykiem ochronnym.

Nie używać rozgałęziaczy, łączników ani przedłużaczy. Istnieje ryzyko pożaru.

Nie wymieniać samodzielnie przewodu zasilającego. Skontaktować się z lokalnym autoryzowanym serwisem.

Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

Nie ciągnąć za przewód zasilający w celu odłączenia urządzenia. Zawsze ciągnąć za wtyczkę.

Ochrona środowiska

Symbol 📄na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Użyte materiały opakowaniowe są przyjazne dla środowiska i nadają się do przetworzenia. Elementy plastikowe można zidentyfikować na podstawie oznaczeń, np. >PE<, >PS< itd. Opakowanie należy wyrzucić do właściwego pojemnika w instytucjach zajmujących się utylizacją odpadów.

OSTRZEŻENIE!

Aby poddać urządzenie utylizacji, wykonać poniższe czynności:

• Wyjąć wtyczkę przewodu zasilającego z gniazdka.
• Odciąć i usunąć przewód zasilający z wtyczką.
• Usunąć zatrzask drzwi. Zapobiega to zatrzaśnięciu się dzieci wewnątrz urządzenia i zagrożeniu ich życia.
