INSTRUKCJA OBSŁUGI PGC6510 AMICA
Informacje o produkcie podano zgodnie z rozporządzeniem Komisji (UE) nr 66/2014 uzupełniającym dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla domowych piekarników, płyt grzejnych i okapów nadkuchennych
Domowe płyty grzejne gazowe
| Identyfikator modelu | PGC 6511 PGC 6510 | |
| PLCG4.1ZpZtR PLCG4.0ZpZtR | ||
| 1106058 1106057 | ||
| Typ płyty grzejnej (elektryczna / gazowa / gazowo- -elektryczna) | O / V / O O / V / O | |
| Liczba palników gazowych 4 4 | ||
| Efektywność energetyczna dla każdego palnika gazowego (EE gas burner) | FL 54,5 54,5 | |
| FR 54,5 54,5 | ||
| RL 54,5 54,5 | ||
| RR 54,5 54,5 | ||
| C - - | ||
| Efektywność energetyczna płyty grzejnej gazowej (EE gas hob) | 54,5 54,5 | |
W celu ustalenia zgodności z wymaganiami ekoprojektu zastosowano metody pomiarowe i obliczenia z następujących norm:
PN-EN 60350-1. Elektryczny sprzęt do gotowania do użytku domowego część 1: Elektryczne kuch-nie, piekarniki, piekarniki parowe i opiekacze. Metody badań cech funkcjonalnych.
PN-EN 60350-2. Elektryczny sprzęt do gotowania do użytku domowego część 2: Płyty kuchenne. Metody badań cech funkcjonalnych.
PN-EN 15181. Metoda pomiaru zużycia energii piekarników gazowych.
PN-EN 30-2-1. Domowe urządzenia gazowe do gotowania i pieczenia - Część 2-1: Racjonalne wykorzystanie energii - Postanowienia ogólne.
PRODUCT INFORMATION
Płyta Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po prze czy ta niu instrukcji, obsługa płyty nie będzie problemem.
Płyta, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod względu dem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt ko wa niem. Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków.
Uwaga!
Urządzenie obsługiwać tylko po przeczytaniu / zrozumieniu niniejszej instrukcji.
Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania. Każde inne jego zastosowanie (np. do ogrzewania pomieszczeń) jest niezgodne z jego przeznaczeniem i może być niebezpieczne.
Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia.
Przyłączenia kuchenki do butli z gazem płynnym lub do istniejącej instalacji może wykonać wyłącznie uprawniony instalator z zachowaniem wszystkich przepisów bezpieczeństwa.
Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.
tel. 801 801 800
SPIS TREŚCI
ŚRODOWISKO 15
WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA 16
OPIS WYROBU 18
INSTALACJA 20
OBSŁUGA 23
CZYSZCZENIE I KONSERWACJA 25
GWARANCJA, OBSŁUGA POSPRZEDAŻNA 25
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH 26
ŚRODOWISKO
ROZPAKOWANIE USUWANIE ZUŻYTYCH URZĄDZEŃ
Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem przez opa ko wa nie. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu niecie ele men tów opa ko wa nia w spo sób nie za gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa ko wania są nie szko dli we dla śro-
dowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.
Uwaga!Materiały opa ko wa nio we(wo recz ki po li ety le no kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbofem przekreślonego kontenera na odpady.
Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go
prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowią ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
JAK OSZCZĘDZAĆ ENERGIĘ
Kto korzysta z energii w spo sób od po wie dział ny, chroni nie tylko do mo wą kasę, lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go po mógł my, oszczę dzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy spo sób:
- Stosowanie pra wi dło wych naczyń do go to wa nia.
Garnki z płaskim i grubym dnem po zwa la ją zaoszczędzić do 1/3 energii elek trycz nej. Na le ży pamiętać o po krywce, w prze ciw nym ra zie zużycie energii elek trycz nej wzrasta czte ro krot nie! - Dobranie naczyń do gotowania do powierzchni pola grzejnego. Naczynie do gotowania nie powinno być nigdy mniejsze od pola grzejnego.
- Dbanie o czystość palników, rusztu, płyty podpalnikowej. Zabrudzenia zakłócają przekazywanie ciepła – silnie przypalone zabrudzenia da się często usunąc już tylko środkami silnie obciążającymi środowisko naturalne. Szczególną czystość należy zachować przy otwo rach płomieniowych pierścieni pod koł pa ko wych oraz otworach dysz palników.
- Unikanie niepotrzebnego „za glą da nia do garnków”.
- Wyłączanie w porę i wykorzystywanie ciępła szczątkowego. W przypadku długich czasów gotowania wyłącać pola grzejne na 5-10 minut przed końcem gotowania. Oszczędza się przez to do 20% energii elektrycznej.
- Nie wbudowywanie płyty w bezpośredniej bliskości chłodziarek/zamrażarek. Zużycie energii elektrycznej przez nie, nie po trzeb nie wzrasta.
WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA
Uwaga. Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.
Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami fizycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.
Uwaga. Götowanie bez nadzoru tłuszczu lub oleju na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru. NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym kocem.
Uwaga. Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.
Urządzeniem nie należy sterować zewnętrznym zegarem lub niezależnym układem zdalnego sterowania.
Do czyszczenia płyty nie wolno używać sprzętu do czyszczenia parą.
PL
- Przed pierwszym użyciem płyty grzejnej należy przeczytać instrukcję użytkowania. W ten sposób zapew nia my sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
- Należy zwrącać uwagę na dzieci, aby nie bawiły się sprzętem.
Szczególnie gorące palniki nawierzchniowe, ruszta, ustawione naczynia z gorącymi płynami mogą być przyczyną poparzenia dziecka.
- Należy uważać, żeby elektryczny przewód przyłączeniowy zmechanizowanego sprzętu nie dotykał gorących części kuchenki.
- Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu kuchenki.
- Zabrania się instalować kuchenkę w pobliżu urządzeń chłodniczych.
- Nie należy pozostawiać kuchenki bez nadzoru podczas smażenia. Oleje i tłuszcze mogą się zapalić z powodu przegrzania.
- Uważać na момент zagotowania, by nie dopuścić do zalania palników.
- Jeżeli nastąpi uszkodzénie kuchenki to można ją ponownie używać po usunięciu wady przez fachowca.
- Nie otwierać kurka na przyłączu gazu lub zawórů na butli bez uprzedniego sprawdzenia czy wszystkie kurki są zamknięte.
- Nie dopuszczac do zalewania palników oraz ich zanieczyszczania. Zabrudzone oczyścić i wysuszyć natychmiast po wystudzeniu.
- Nie wolno stawiać naczyń bezpośrednio na palnikach.
- Nie ustawiać naczyń na ruszcie nad jednym palnikiem o masie większej niż 5 kg, natomiast na całym ruszcie max. 25 kg. Nie dopuszcza się stawiania jednego naczynia na dwóch palnikach jednocześnie.
- Nie uderzać w pokrętła i palniki.
- Zabrania się dokonywania przeróbek i napraw kuchenki przez osoby nie przeszkolone zawodowo.
- Zabrania się otwierania kurków kuchenki nie mając w ręce zapalonej zapałki lub urządzenia do zapalania gazu.
- Żabrania się gasić płomień palnika przez dmuchanie.
- Zabrania się samowolnego dokonywania przeróbek kuchenki na inny rodzaj gazu, przenoszenia kuchenki w inne miejsce oraz dokonywania zmian w instalacji zasilającej. Czynności te może wykonywać uprawniony instalator.
- Nie dopuszczac do kuchenki małych dzieci oraz osób niezapoznanych z instrukcją użytkowania.
• W RAZIE PODEJRZENIA ULATNIANIA SIE GAZU NIE WOLNO:
zapalać zapałek, palić papierosów, włączać i wyłączać odbiorników elektrycznych (dzwonek lub włącznik oświetlenia) oraz używać innych urządzeń elektrycznych i mechanicznych powodujących powstawanie iskry elektrycznej lub udarowej. W takim przypadku należy natychmiast zamknąć zawór na butli z gazem lub kurek odcinający instalację gazową i przewietrzyć pomieszczenie, a następnie wezwać osobę uprawnioną do usunięcia przyczyny.
- W każdej sytuacji spowodowanej usterką techniczną należy bezwzględnie odłączyć zasilanie elektryczne kuchenki (stosując powyższą zasadę) i zgłosić usterkę do naprawy.
- Nie wolno przyłączyć do instalacji gazowej żadnych przewodów antenowych, np. radioodbiorników.
- W przypadku zapalenia się gazu uchodzącego z nieszczelnej instalacji należy natychmiast zamknąć dopływ gazu przy pomocy zaworu odcinającego.
- W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli gazowej należy: na butlę zarzucić mokry koc, w celu ostudzenia butli zakręcić zawór na butli. Po ostudzeniu należy butlę wynieść na otwartą przestrzeń. Zabrania się powtórnej eksploatacji uszkodzonej butli.
- W przypadku kilkudniowej przerwy w użytkowaniu kuchni należy zamknąć zawór główny na instalacji gazowej, natomiast przy korzystaniu z butli gazowej po każdorazowym użytkowaniu.
- Úwaga! Jeżeli przewód żasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.
- Użytkowanie urządzenia do gotowania i pieczenia powoduje wydzielanie się ciepła i wilgoci w pomieszczeniu, w którym jest zainstalowane. Należy upewnić się, czy pomieszczenie kuchenne jest dobrze przewietrzane; należy utrzymywać otwarte naturalne otwory wentylacyjne lub zainstalować środki wentylacji mechanicznej (okap z mechanicznym wyciągiem).
- Długotrwałe intensywne używanie urządzenia może wymagać dodatkowego przewietrzania, na przykład otwarcia okna lub bardziej skutecznej wentylacji, np.zwiększenia wydajności wentylacji mechanicznej, jeśli jest stosowana.

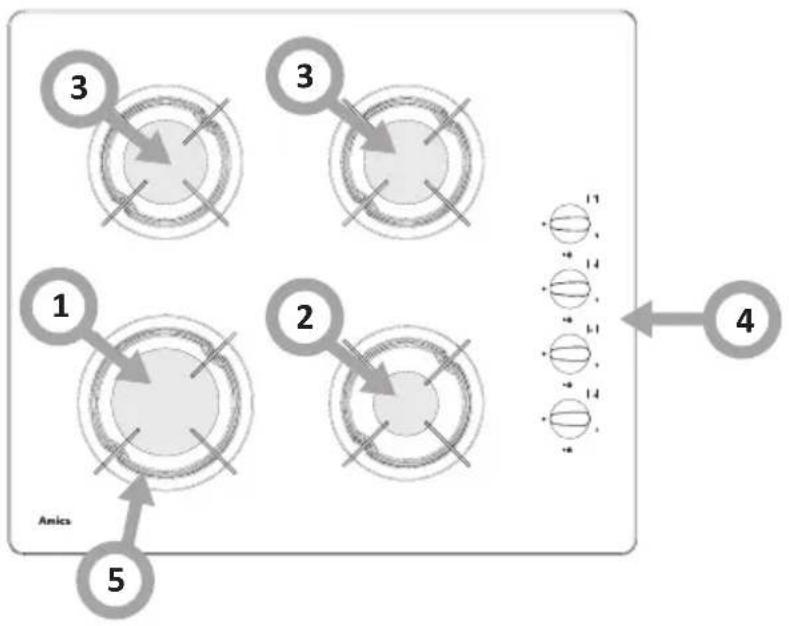

Kuchenka gazowa PLCG4.0ZpZtR / PGC 6510
1,2,3 - palniki nawierzchniowe
4 - pokrętła palników z włącznikiem iskrownika
5 - ruszty pod naczynia
DANE TECHNICZNE
- wysokość 105 mm
• głębokość 520 mm - szerokość 600 mm
• masa kuchenki 12 kg
Kuchenka wyposażona jest w palniki:
1 - palnik duży, obciążenie cieplne - 3 kW
2 - palnik mały, obciążenie cieplne - 1 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
Kategoria urządzenia: PL: II2ELwLs3B/P
Kuchenka posiada przyłącze rurowe - G1/2" ISO 228-1
Kuchenka gazowa PLCG4.1ZpZtR / PGC 6511
1,2,3 - palniki nawierzchniowe
4 - pokrętła palników z włącznikiem iskrownika
5 - ruszty pod naczynia
DANE TECHNICZNE
- wysokość 105 mm
• głębokość 520 mm - szerokość 600 mm
• masa kuchenki 12,4 kg
Kuchenka wyposażona jest w palniki:
1 - palnik WOK, obciążenie cieplne - 3,5 kW
2 - palnik mały, obciążenie cieplne - 1 kW
3 - palniki średnie, obciążenie cieplne - 1,75 kW
Kategoria urządzenia: PL: II2ELwLs3B/P
Kuchenka posiada przyłącze rurowe - G1/2" ISO 228-1
PL OPIS WYROBU
Poniższe instrukcje przeznaczone są do wykwalifikowanego specjalisty in sta lu ją ce go urzą dze nie. Instrukcje te mają na celu zapewnienie możliwie najbardziej profesjonalnego wykonania czynności związanych z instalacją i konserwacją urzą dze nia.

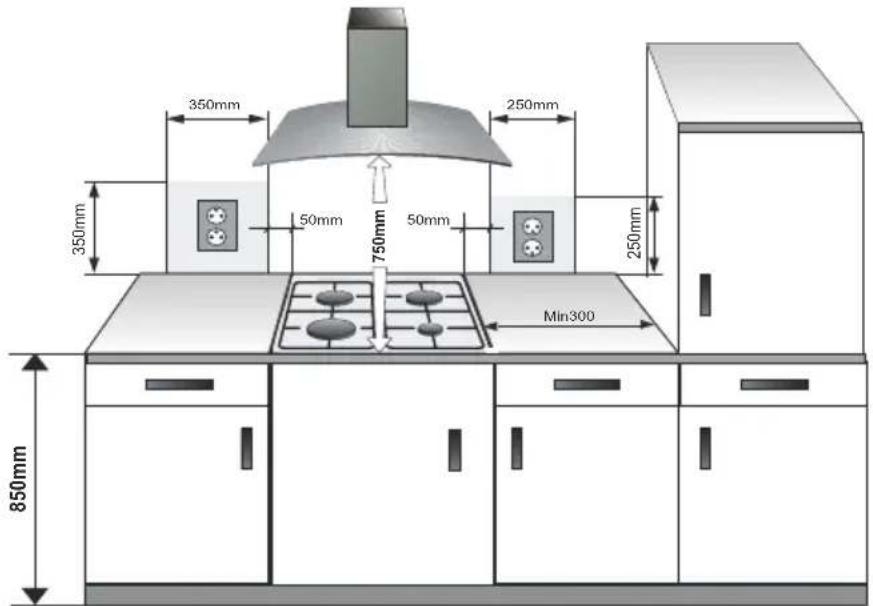

Ustawienie kuchenki
- Pomieszczenie kuchenne powinno być suche i przewiewne oraz posiadać sprawną wentylację zgodnie z obowiązu ją cy mi przepisami tech nicz ny mi. Pod sta wą praw ną, w oparciu o którą oceniami przydatność pomieszczenia do zainstalowania w nim kuchenki gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków tech nicz nych, jakim powinny od po wia dać budynki i ich usy tu owa nie.
- Pomieszczenie powinno być wyposażone w system wentylacji odprowadzający na zewnątrz spaliny powstałe podczas spalania. Instalacja ta powinna się składa dać z kratki wentylacyjnej lub okapu. Okapy należy montować zgodnie z wska zów ka mi podanymi w dołączonych do nich in struk cjach obsługi.
- Pomieszczenie powinno również umożliwiać dopływ powietrza, które jest niezbędne do właściwego spalania gazu. Dopływ powietrza powinien być nie mniej szy niż 2m3/h na 1 kW mocy palników. Powietrze może być dostarczane w wy ni ku bez po śred nie go prze pły wu z ze wnątrz przez kanał o przekroju min.100cm2 , bądź po śred nio z są siednich po mieszczeń, które wyposażone są w kanały wen ty la cyj ne wychodzące na zewnątrz.
- Odległość pomiędzy palnikami nawierzchniowymi a odciągiem kominowym powinna wynosić min. 750 mm (Rys.3).
Instalowanie kuchenek gazowych
- przygotować miejsce (otwór) w blacie mebla wg szkicu montażowego (rys 6),
- minimalna przestrzeń jaką należy zostawić wolną pod płytą gazową wynosi 130 mm,
- przykleić taśmę (zał. przez producenta) jedną stronę do krawędzi płyty, od strony spodniej płyty,
- dokonać podłączenia kuchenki do sieci gazowej i elektrycznej zgodnie z instrukcją obsługi kuchenki,
- oczyścić blat z kurzu, odkleić papier zabezpieczający taśmę, włożyć płytę w otwór i mocno docisnąć do blatu,
- ustawić uchwyty mocujące (rys 4) prostopadle do brzegu kuchenki i dokręcić do oporu,
- po zamontowaniu kuchenki w blacie należy sprawdzić jej działanie, a szczególnie zabezpieczenie przeciwwypływowe i zapalacz.

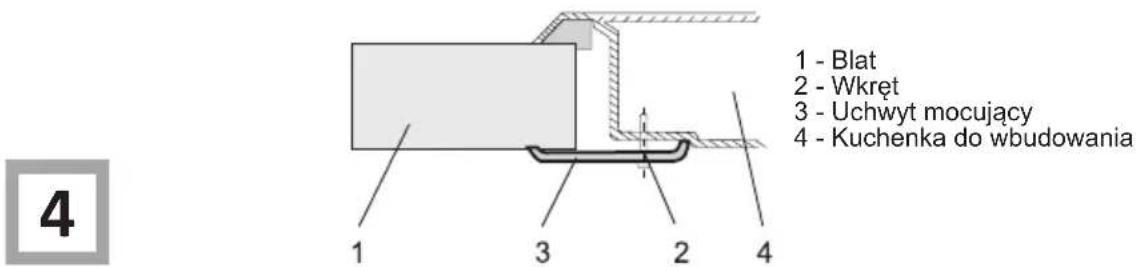

Sposób przykręcenia uchwytów mo cu ją cych do blatu
Wskazówki dla instalatora
Instalator powinien:
- posiadać uprawnienia gazowe
- zapoznać się z informacjami znajdującymi się na tabliczce znamionowej kuchenki o rodzaju gazu do jakiego jest przystosowana. Informacje porównać z warunkami dostawy gazu w miejscu instalowania.
- sprawdzić
- skuteczność wietrzenia tj. wymiany powietrza w pomieszczeniu.
- szczelność połączeń armatury gazowej.
- skuteczność działania wszystkich elementów funkcjonalnych.
- dla prawidłowego działania zapalaczy i zabezpieczenia przeciwwypływowego, wyregulować ustawienie pokręteł gazowych przy pomocy załączonych podkładek,
- sprawdzić działanie zapalaczy i zabezpieczenia przeciwwypływowego,
- w przypadku nieprawidłowego działania zdjąć pokrętło, wykonać regulację przez włożenie podkładki (podkładek) na trzpień zaworu,
- sprawdzić działanie zapalaczy i zabezpieczenia przeciwwypływowego,
- po wykonanej regulacji układ zabezpieczyć podkładką zaciskową i założyć pokrętło.
- Wydać użytkownikowi świadectwo podłączenia kuchenki gazowej i zapoznać go z obsługą.
UWAGA! Przyłączenia kuchenki do butli z gazem płynnym lub do ist nie ją cej in sta la cji może wy ko nać wyłącznie uprawniony instalator z za cho wa niem wszystkich przez pi sów bezpieczeństwa.
Kuchenka posiada rurowy króciec gwintowany o średnicy G1/2" służący do pod łą cze nia do instalacji gazowej. W wersji na gaz płynny (propan-butan) na króciec nakręcona jest końcówka do węża ∅ 8 x 1 mm. Przewód doprowadzający gaz nie powinien dotykać metalowych elementów osłony.
ZWRÓCIĆ UWAGE: na zachowanie szczelności połączeń.
Po zakończeniu instalacji kuchni na le ży sprawdzić szczelność wszystkich po łą czeń stosując do tego np. wodę z mydłem.
Do sprawdzenia szczelności nie wol no stosować ognia.
Prosimy o szczegółowe zapoznanie się z treścią instrukcji obsługi i postępowanie zgodnie z zawartymi w niej wska-zówkami.
Mamy do czynienia z gazem. Dlatego kuchenka powinna być pod łą czo na do in sta la cji gazowej do takiego rodzaju gazu do jakiego została fa brycz nie przy sto so wa na.
Kuchenka powinna być podłączona wyłącznie przez instalatora po sia da ją ce go stosowne uprawnienia. Informacja o rodzaju gazu do jakiego przystosowana jest kuchenka fa brycz nie, znaj du je się na tabliczce znamionowej.
Przystosowanie kuchenki do okre śło ne go rodzaju gazu
Czynność ta może być wykonana tylko przez instalatora z odpowiednimi uprawnieniami.
Jeśli gaz, którym ma być zasilana kuchenka różni się od gazu przewidzianego dla kuchenki w wersji fabrycznej tzn. G 20 (GZ 50) 20 mbar, na le ży wymienić dysze palnika i prze pro wa dzić regulację płomienia.
Kuchenki dostarczone przez wytwórcę posiadają palniki przy sto so wa ne fa brycz nie do spalania gazu podanego na tabliczce zna mio no wej oraz w kar cie gwa ran cyj nej.
Tabliczka znamionowa znajduje się na spodzie osłony dolnej z informującą do ja kie go rodzaju gazu prze znaczno na jest kuchenka.
W celu przystosowania kuchenki do spalania innego rodzaju gazu na le ży do ko nać:
● wymiany dysz (patrz tabela ze sta wie nio wa),
● regulacji zmniejszonego przepływu zaworów.
Przezbrojenie kuchenki na inny rodzaj gazu
| RODZAJ GAZU | OZNACZANIE ŚREDNICY DYSZY | |||
| MAŁY ŚREDNI DUŻY WOK | ||||
| 2H G20/20mbar 0,72 | 2 x 0,97 | 1,15 | 1,35 | |
| 3B/P G30/37mbar 0,5 | 2 x 0,65 | 0,85 | 0,95 | |
Wymiana dyszy palnika- dy szę wykręcić za pomocą spe cjal ne go klucza nasadowego 7 i wymienić na nową odpowiednio do rodzaju gazu (patrz tabela powyżej).
Po zakończeniu przezbrajania, należy umieścić nalepkę z opisem rodzaju gazu, do jakiego kuchenka jest przystosowana.
| Palniki | Płomień | Przezbrojenie kuchenki z gazu płynnego na gaz ziemny | Przezbrojenie kuchenki z gazu ziemnego na gaz płynny |
| Palniki nawierzchniowe | Pełen płomień | Dyszę palnika wy mie nić na od po wied nią wg. Ta be li 1 | Dyszę palnika wy mie nić na od po wied nią wg. Ta be li 1 |
| Płomień oszczędny | Iglicę regulacyjną(Rys.7) lekko wykręcić i wyregulować wielkość płomienia | Iglicę regulacyjną(Rys.7) lekko wkręcić,sprawdzić wielkość i stabilność płomienia |
Regulacja zaworów
Regulacji zaworów należy dokonywać na zapalonym palniku w położeniu „płomień oszczęd ny”.
- należy zdjąć pokrętło a następnie cienkim wkrętakiem wprowadzonym w trzpień zaworu wyregulować wielkość płomienia (Rys. 7),
W celu sprawdzenia płomienia należy wygrzać palnik na pełnym płomieniu przez ok. 10 min., a następnie przekręcić pokrętło zaworu na płomień oszczędny. Płomień nie powinien zgasnąć ani przeskoczyć na dyszę. Gdy jednak tak się stanie należy powtórzyć regulację zaworów.
Uwaga!
Przestawienie urządzenia w celu dostosowania go do gazu, innego niż wynika to z oznakowania wytwórcy na tabliczce znamionowej kuchenki lub zakupu kuchenki na inny rodzaj gazu niż jest zainstalowany w mieszkaniu, leży wyłącznie w gestii użytkownik - instalator.
OBSŁUGA
Dobór płomienia
Prawidłowo wyregulowane palniki posiadają płomień koloru jasnoniebieskiego o wyraźnie zarysowanym stożku wewnętrznym. Dobór wielkości płomienia zależy od ustawienia pokrętła palnika.
Na przykładzie obsługi palnika pokazano prawidłową obsługę polegającą na doborze płomienia (Rys.8). Prawidłowy sposób gotowania polega na ustawieniu pokrętła palnika w pozycji „duży płomień” - w celu zagotowania potraw i przestawienia w pozycję „mały płomień” (oszczędny) dla podtrzymania procesu gotowania. W zależności od potrzeb można płynnie ustawić wielkość płomienia.
Zabrania się regulacji płomienia w zakresie między pozycją palnik wyłączony i pozycją duży płomień.
Umiejętna obsługa, dobór odpowiednich parametrów użytkowych oraz naczyń, pozwalają na uzyskanie znacznych oszczędności energetycznych.
Oszczędności energetyczne wynoszą odpowiednio:
do 60%, przy właściwym doborze naczynia,
do 60%, przy prawidłowej obsłudze, polegającej na właściwym doborze płomienia w trakcie gotowania.
Oszczędności te uwarunkowane są utrzymaniem palników w stałej czystości (szczególnie otworów płomieniowych i dysz).
Odpowiednie naczynia do gotowania
Dobór naczynia
Należy zwrócić uwagę, żeby średnica dna naczynia była zawsze nieco większa od korony płomienia palnika, a samo naczynie było przykryte pokrywką.Zaleca się, aby średnica garnka była około 2,5 - 3 razy większa od średnicy palnika, tzn. dla palnika:
małego, naczynie o średnicy od 90 do 140 mm,
- średniego, naczynie o średnicy od 140 do 220 mm,
- dużego, naczynie o średnicy od 200 do 240 mm
- tzw. WOK, naczynie o średnicy od 220 do 260 mm
- wysokość garnka nie powinna być większa od jego średnicy
Żle DobrzeŻle
Pokrywka na garnku zapobiega uciecz ce cie pła i w ten sposób skra ca czas nagrzewania.
Użytkowanie kuchenki wyposażonej w zapalacz w pokrętle (oznaczenie „Zp”)
Czynności:
- wcisnąć pokrętło kurka wybranego palnika do wyczuwalnego oporu i przekręcić w lewo do pozycji „duży płomień”
- przytrzymać do czasu zapalenia gazu
- po zapaleniu płomienia palnika zwolnić nacisk na pokrętło i ustawić wymaganą wielkość płomienia.
Użytkowanie kuchenki wyposażonej w zabezpieczenie przeciwwypływowe (oznaczenie „Zt”)
W modelach kuchenek wyposażonych w zabezpieczenie przeciwwypływowe palników nawierzchniowych należy podczas czynności zapalania przytrzymać przez ok. 10 sek. wciśnięte do oporu pokrętło w pozycji „duży płomień” celem zadziałania zabezpieczenia.
W przypadku niepowodzenia próby powtórzyć ww czynność.
Zabezpieczenie przeciwwypływowe powoduje odcięcie dopływu gazu przy zaniku płomienia w czasie do około 60 sek.
Dopływ gazu do palników nawierzchniowych jest otwierany i regulowany kurkami z zabezpieczeniem przeciwwypływowym (wersja Zt).
Postępowanie w sytuacjach zagrożenia wypływu niespalonego gazu
1 - instalacja gazowa
2 - zawór odcinający instalacji gazowej
A - zawór „włączony”
B - zawór „wyłączony”
W każdej sytuacji zagrożenia należy
- wyłączyć palniki
- wyłączyć zawór odcinający instalację gazową (Rys.9.B)
- przewietrzyć pomieszczenie kuchenne
- zgłosić naprawę w punkcie serwisowym lub do instalatora gazowego posiadającego stosowne uprawnienia
- wyłączyć kuchenkę gazową z eksploatacji do momentu usunięcia usterki.
Niektóre, proste usterki eksploatacyjne może usunąć sam użytkownik, postępując zgodnie z zaleceniami instrukcji.
PALNIK NAWIERZCHNIOWY nie zapala się, czuć ulatniający się gaz
- należy zamknąć zawory palników
- zamknąć zawór odcinający na instalacji przed kuchnią
- przewietrzyć pomieszczenie
• wyjąć palnik - oczyścić i przedmuchać otwory płomieniowe
- założyć palnik
- ponowić próbę zapalenia palnika
NIE PALI SIĘ? ZGŁOŚ NAPRAWĘ!
CZYSZCZENIE I KONSERWACJA
Dbałość użytkownika o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wa cja, wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy. Do czyszczenia nie może być uży wa ny sprzęt do czysz czenia parą.
Przed rozpoczęciem czyszczenia, należy kuchenkę wyłączyć (wszystkie przełączniki ustawić na „0”) i poczekać aż wystygnie. Następnie wytrzeć kuchenkę miękką szmatką z niewielką ilością płynu do mycia naczyń. Nie wolno używać ostrych środków do szorowania.

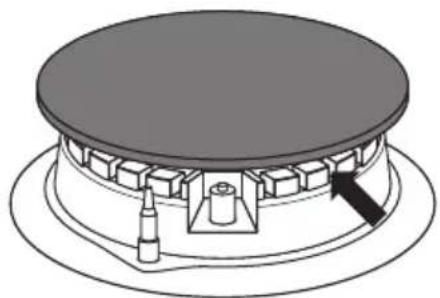

Palniki nawierzchniowe
Elementy palnika muszą być zawsze suche, ponieważ cząstki wody mogą zahamować wypływ gazu i powodować złę palenie się palnika
W przypadku zanieczyszczenia palników i rusztu, należy te elementy wyposażenia zdemontować i umyc w ciepłej wodzie z dodatkiem środków zmywających tłuszcze i brud.
Następnie należy je wytrzeć. Szczególną czystość należy zachować przy otworach płomieniowych pierścieni stabilizujących. Otwory dysz palników przeczyścić, używając wyłącznie do tego celu cienkiego drutu miedzianego.
- emaliowaną płytę roboczą czyścimy tylko przy pomocy ciepłej wody z dodatkiem niewielkiej ilości płynów do mycia naczyń. Silne zabrudzenie można usunąć wyłącznie płynami delikatnymi do szorowania naczyń.
Przeglady okresowe
Poza czynnościami mającymi na celu bie żą ce utrzy ma nie płyty w czy sto ści na le ży:
- przeprowadzać okresowe kontrole działania elementów sterujących i zespołów roboczych płyty. Po upływie gwarancji, przynajmniej raz na dwa lata, należy zlecić w punkcie obsługi serwisowej wykonanie przeglądu technicznego płyty,
usunąć stwierdzone usterki eks plo ata cyj ne, - dokonać okresowej konserwacji ze społów ro bo czych płyty,
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej
-Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego wyrobu.
W każdej sytuacji awaryjnej na le ży:
- wyłączyć zespoły robocze płyty
● odłączyć zasilanie elektryczne - zgłosić naprawę
- niektóre drobne usterki użytkownik może usunąć sam kierując się wskazówkami podanymi w tabeli poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.
| PROBLEM PRZYCZYNA | POSTĘPOWANIE | |
| 1.Urzadzenie nie działa - przerwa w dopływie prądu | -sprawdzić bezpiecznik in sta la cji domowej, przy pa lo ny wymienić | |
| 2.Palnik nie zapala | - zabrudzone otwory płomieniowe | -zamknąć zawór od ci na ją cy gazu, zamknąć kur ki pal ni ków, przy wie-trzyć po miesz czne nie, wyjność pal nik, oczy ścić i przy dmu chaotic otwory płomieniowe |
| 3.Zapalacz gazu nie za pa la | - przerwa w dopływie prądu | -sprawdzić bezpiecznik in sta la cji do mo wej, przy pa lo ny wy mie nić |
| - przerwa w dopływie gazu - otworzyć zawór dopływu gazu | ||
| - za nie czysz czno (za tłusz czno ny) za pa lacz gazu | -wyczyścić zapalacz gazu | |
| -pokrętło kurka wciśnięte nie wy-star cza są co dlugo | -przytrzymać wciśnięte po krę tło do czasu peł ne go pło mie nia wo ko ko ro ny palnika | |
| 4.Płomień przy zapalaniu pal ni ka gaśnie | -pokrętło kurka zwolnione za szyb-ko | -przytrzymać wciśnięte po krę tło dłużej w pozycji „duży pło mień” |
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw i rozporządzeń europejskich:
• Dyrektywy niskonapięciowej 2014/35/UE
- Dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
- Dyrektywy ekoprojektowania 2009/125/UE
• Dyrektywy RoHS 2011/65/UE
• Dyrektywy 2009/142/UE (do 20.04.2018)
- Różporządzenia Parlamentu Europejskiego i Rady (UE) 2016/426 (od 21.04.2018)
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
- PRODUCT INFORMATION
- Uwaga!
- SPIS TREŚCI
- ŚRODOWISKO
- ROZPAKOWANIE USUWANIE ZUŻYTYCH URZĄDZEŃ
- JAK OSZCZĘDZAĆ ENERGIĘ
- WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA
- PL
- DANE TECHNICZNE
- Kuchenka wyposażona jest w palniki:
- Kategoria urządzenia: PL: II2ELwLs3B/P
- PL OPIS WYROBU
- Ustawienie kuchenki
- Instalowanie kuchenek gazowych
- Sposób przykręcenia uchwytów mo cu ją cych do blatu
- Wskazówki dla instalatora
- Przystosowanie kuchenki do okre śło ne go rodzaju gazu
- Regulacja zaworów
- OBSŁUGA
- Dobór płomienia
- Zabrania się regulacji płomienia w zakresie między pozycją palnik wyłączony i pozycją duży płomień.
- Odpowiednie naczynia do gotowania
- Dobór naczynia
- Postępowanie w sytuacjach zagrożenia wypływu niespalonego gazu
- W każdej sytuacji zagrożenia należy
- CZYSZCZENIE I KONSERWACJA
- Palniki nawierzchniowe
- Przeglady okresowe
- GWARANCJA, OBSŁUGA POSPRZEDAŻNA
- Gwarancja
- Obsługa posprzedażna
- W każdej sytuacji awaryjnej na le ży:
- Oświadczenie producenta
Marka : AMICA
Model : PGC6510
Kategoria : Kuchenka
