DDY 065T/E - Zmywarka HOOVER - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka
Marka	Hoover
Model	DDY 065T/E
Wysokość (cm)	85
Szerokość (cm)	45
Głębokość (cm)	60
Masa netto (kg)	40
Napięcie (V)	220-240
Częstotliwość (Hz)	50
Maksymalna moc (W)	2100
Klasa energetyczna	A+
Roczne zużycie energii (kWh)	260
Zużycie wody na cykl (L)	9
Liczba programów	6
Programy główne	Eco, Intensywny, Normalny, Szybki, Płukanie wstępne, Suszenie
Poziom hałasu (dB)	49
Funkcja opóźnionego startu	Tak (do 24h)
Połowa załadunku	Tak
System suszenia	Kondensacja
Samoczyszczący filtr	Tak
Kosze	2 + sztućce
Regulowany górny kosz	Tak
Zabezpieczenie przed dziećmi	Tak
Czyszczenie filtra	Po każdym użyciu
Kompatybilność z tabletkami 3w1	Tak

Często zadawane pytania - DDY 065T/E HOOVER

Jak zainstalować zmywarkę Hoover DDY 065T/E?

Upewnij się, że podłączysz go do sieci elektrycznej i doprowadzenia wody. Wypoziomuj urządzenie, regulując nóżki. Szczegółowe informacje dotyczące instalacji znajdziesz w instrukcji.

Jakie programy mycia posiada?

Posiada 6 programów: Eco do lekko zabrudzonych naczyń, Intensywny do garnków, Normalny do codziennego użytku, Szybki do lekkich ładunków, Płukanie wstępne i Suszenie.

Jak korzystać z funkcji opóźnionego startu?

Wybierz żądany program, naciśnij przycisk opóźnionego startu i ustaw godziny (do 24). Zmywarka uruchomi się automatycznie po ustawionym czasie.

Jak często należy czyścić filtr?

Zaleca się czyszczenie filtra po każdym użyciu, aby uniknąć zatorów i nieprzyjemnych zapachów. Usuń resztki jedzenia i spłucz wodą.

Co zrobić, jeśli zmywarka nie uruchamia się?

Sprawdź, czy drzwi są dobrze zamknięte, czy jest zasilanie elektryczne i czy doprowadzona jest woda. Sprawdź również blokadę przed dziećmi, jeśli jest włączona.

Czy można używać tabletek 3w1?

Tak, model akceptuje tabletki kombinowane, ale upewnij się, że wybrany program jest kompatybilny i nie przeładowuj dozownika.

Czy zmywarka ma zabezpieczenie przed wyciekami?

Tak, posiada system bezpieczeństwa Antifugas, który zatrzymuje przepływ wody w przypadku wykrycia wycieku.

Jak wyregulować twardość wody?

Zapoznaj się z instrukcją, aby skonfigurować zmiękczacz wody zgodnie z twardością wody w Twojej okolicy, używając panelu sterowania do wyboru odpowiedniego poziomu.

Ile hałasu wydaje?

Poziom hałasu wynosi 49 dB, podobny do normalnej rozmowy, dzięki izolacji akustycznej.

Gdzie znaleźć części zamienne?

Oryginalne części są dostępne w autoryzowanych serwisach Hoover lub w specjalistycznych sklepach. Sprawdź stronę internetową Hoover, aby znaleźć dystrybutorów.

INSTRUKCJA OBSŁUGI DDY 065T/E HOOVER

PL Instrukcja obsługi

HR Upute za korištenje

Uwagi dotyczące bezpiecznego stosowania	str. 32
Instalacja	str. 33
Regulacja zmiękczania wody	str. 37
Napełnianie solą	str. 38
Regulacja koszyka górnego	str. 39
Wypełnianie zmywarki naczyniami	str. 40
Informacje dla badań w laboratorium	str. 42
Umieszczanie detergentu	str. 43
Typy detergentów	str. 44
Umieszczanie środka nabłyszczającego	str. 45
Czyszczenie filtrów	str. 46
Rady praktyczne	str. 47
Czyszczenie na zewnątrz i konserwacja zmywarki	str. 48
Opis panelu sterującego	str. 49
Dane techniczne	str. 49
Wybór programów i funkcje szczególne	str. 50
Lista programów	str. 54
Usuwanie drobnych usterek	str. 56

Należy dokładnie zapoznać się z zaleceniami zawartymi w niniejszej instrukcji, gdyż mówią one o bezpieczeństwie instalowania, eksploatacji i konserwacji niniejszego urządzenia, jak również dostarczają pożytecznych wskazówek do jak najlepszego korzystania ze zmywarki.

Należy zachować niniejszą książeczkę, by móc skorzystać z niej w razie potrzeby.

UWAGI DOTYCZŃCE BEZPIECZNEGO STOSOWANIA

Korzystanie z dowolnego urządzenia elektrycznego wymaga stosowania się do podstawowych reguł bezpieczeństwa.

Instalowanie

■ W przypadku niedopasowania wtyczki urządzenia do gniazdka należy poprosić osobę wykwalifikowaną o wymianę wtyczki na inną, właściwą. Osoba ta przede wszystkim powinna upewnić się, że przekrój przewodów we wtyczce odpowiada mocy pobieranej przez urządzenie.
■ Sprawdzić czy urządzenie nie przygniata kabla zasilającego w energię elektryczną.
■ Zabrania się stosowania adapterów, rozdzielaczy, przedłużaczy.
■ W razie konieczności wymiany kabla zasilania zmywarki należy zwrócić się do upoważnionego Serwisu Technicznego o dokonanie takiej wymiany.

Bezpieczeństwo

■ Nie wolno dotykać urządzenia mokrymi lub wilgotnymi dłońmi ani stopami.
■ Nie wolno obsługiwać urządzenia stojąc boso.
■ Nie pociągać za kabel zasilający przy odłączaniu urządzenia od zasilania elektrycznego.
■ Nie wystawiać urządzenia na działanie czynników atmosferycznych deszczu, słońca, itd...)
■ To urządzenie nie jest przeznaczone do obsługi przez dzieci lub osoby nie posiadające wiedzy do jego użytkowania, chyba że pozostają pod nadzorem lub zostały przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
Proszę nadzorować dzieci tak aby nie bawiły się urządzeniem.
■ Nie wolno pić wody pozostałej w zmywarce lub w umytych naczyniach po zakończeniu pracy urządzenia.
Dla własnego bezpieczeństwa (można się potknąć) nie należy zostawiać drźwiczek otwartych w pozycji horyzontalnej.

■ Nie wolno siadać na zmywarce ani opierać się o nią gdyż może to spowodować wywrócenie jej.

UWAGA!

Noże i inne przedmioty o ostrych końcówkach należy umieszczać końcówkami skierowanymi ku dołowi lub umieszczać poziomo w innym miejscu zmywarki, aby uniknąć zranienia.

Codzienne używanie

■ Urządzenie jest przeznaczone do użytkowania jedynie w warunkach gospodarstwa domowego oraz warunkach do niego zbliżonych takich jak:
- dla personelu na zapleczu małego sklepu, w biurach itp;
- w domach na działkach;
- przez klientów hoteli, moteli oraz innych struktur rezydencyjnych;
- pokojach typu bed and breakfast.

Użytkowanie urządzenia w warunkach innych niż gospodarstwo domowe lub w sposób różniący się od zastosowań w typowym gospodarstwie domowym, np. użytkowanie o charakterze usługowym lub profesjonalnym przez wyspecjalizowany personel, jest niewłaściwe także w wymienionych wyżek przypadkach.

Niewłaściwe użytkowanie urządzenia może obniżyć jego trwałość oraz spowodować unieważnienie gwarancji producenta.

Producent nie odpowiada w żadnym dopuszczanym prawem zakresie za jakiekolwiek usterki urządzenia lub inne szkody lub straty spowodowane niewłaściwym użytkowaniem urządzenia odbiegającym od użytkowania w warunkach gospodarstwa domowego (nawet jeżeli urządzenie w takim gospodarstwie się znajduje).

■ Zmywarka jest zaprojektowana do zmywania naczyń i garnków używanych w gospodarstwie domowym.
Przedmiotów zanieczyszczonych benzyną, farbą, opiłkami stali lub żelaza, chemicznymi produktami wywołującymi korozję, o odczynie kwaśnym lub zasadowym, nie wolno zmywać w zmywarce.

Jeśli w mieszkaniu zainstalowana jest instalacja zmiękczania wody nie zachodzi potrzeba dodawania soli do zmiękczacza zainstalowanego w zmywarce.

■ Sztućce najlepiej jest umieszczać w koszyku rączką zwrócona ku dołowi.
■ W przypadku awarii lub nieprawidłowego działania urządzenia należy je wyłączyć, zamknąć kurek dopływu wody i nie korzystać z urządzenia. W sprawie ewentualnych napraw należy zwracać się wyłącznie do Autoryzowanego Serwisu (adresy serwisów napraw umieszczone są na karcie gwarancyjnej). Niestosowanie się do powyższych zasad może narazić na niebezpieczeństwo Użytkownika.

INSTALACJA

(Uwagi techniczne)

■ Po wyjęciu zmywarki z opakowania należy sprawdzić, czy urządzenie jest prawidłowo wypoziomowane, co zapewnia odpowiednia regulacja nożek, nie dopuszczająca do powstania przechyłu zmywarki.

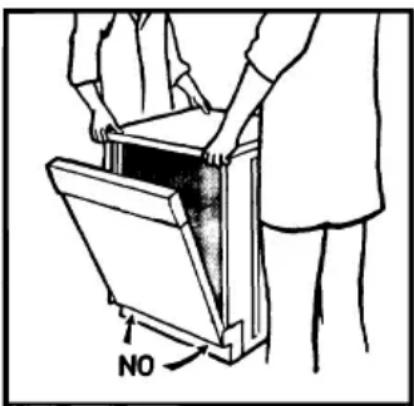

■ Jeśli zachodzi konieczność ręcznego przetransportowania zmywarki wyjętej z opakowania nie należy chwytać za dolną część drzwiczek lecz lekko je uchylić i unieść zmywarkę chwytając za górną płytę urządzenia.

WAŻNE

W przypadku instalowania zmywarki na podłodze przykrytej chodnikami lub wykładziną dywanową należy sprawdzić czy nie są zatkane otwory wentylacyjne znajdujące się u podstawy urządzenia.

Ponadto powinien być zapewniony łatwy dostęp do wtyczki urządzenia również po jego zainstalowaniu.

Usuwanie zmywarki

■ Urządzenie niniejsze wykonane jest z materiałów nadających się do ponownego użytku.
■ Przy usuwaniu starej zmywarki należy wyjąć zamek drzwiczek, aby dzieci nie mogły się w niej zatrzasnąć. Po wyłączeniu zmywarki z gniazdka należy odciąć przewód zasilający.

Zasilanie elektryczne

Urządzenie zgodne jest z wymaganiami bezpieczeństwa przewidzianymi przez POLSKĄ NORMĘ. Pełne uziemienie urządzenia zapewnia wtyczka z bolcem uziemiającym.

Przed podłączeniem zmywarki do prądu należy upewnić się:

1. zgodność napięć znamionowych urządzenia;
2. zgodność przekrojów przewodów zasilających;
3. zgodność doboru zabezpieczeń zgodnie z obowiązującymi przepisami.

UWAGA!

Bezpieczeństwo urządzenia zależy od prawidłowego uziemienia.

Jeśli uziemienie nie działa prawidłowo może nastąpić przebicie prądu na obudowę (Z powodu obecności filtra przeciwko zakłóceniom radiowym).

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone ludziom i przedmiotom wynikłe z nieprawidłowego dołączenia do instalacji uziemiającej.

CE Urządzenie jest zgodne z Dyrektywami Europejskimi 73/23/CEE i 89/336/CEE zastąpionymi odpowiednio przez Dyrektywy 2006/95/CE i 2004/108/CE z nastepnymi modyfikacjami.

Instalacja wodna

WAŻNE

Urządzenie musi być podłączone do sieci wodociągowej za pomocą nowego zestawu węży gumowych. Nie należy używać starego zestawu.

■ Elastyczne przewody odpływowe i zasilające mogą być skierowane w lewo lub w prawo.

WAŻNE

Zmywarkę można dołączyć do instalacji wody zimnej lub ciepłej pod warunkiem, że temperatura wody nie przekracza 60°C.

■ Ciśnienie wody musi być w przedziale między 0,08 MPa a 0,8 MPa. Przy niższym ciśnieniu należy skontaktować się z Serwisem Technicznym.

■ Przed przewodem dopływowym do zmywarki należy zainstalować zawór odcinający, co pozwoli odizolować urządzenie od instalacji wodnej w okresach niekorzystania ze zmywarki (Rys. 1B).

■ Zmywarka wyposażona jest w króciec gwintowany 3/4" służący do dołączania do zasilania wodnego (Rys. 2).

■ Przewód zasilania w wodę "A" należy nakręcić na kurek doprowadzający wodę "B" za pomocą złączki 3/4" przy czym należy sprawdzić, czy połączenie jest szczelne.

■ Jeśli to konieczne można wydłużyć wąż zasilający w wodę do 2,5 m. W tym celu należy skontaktować się z serwisem.

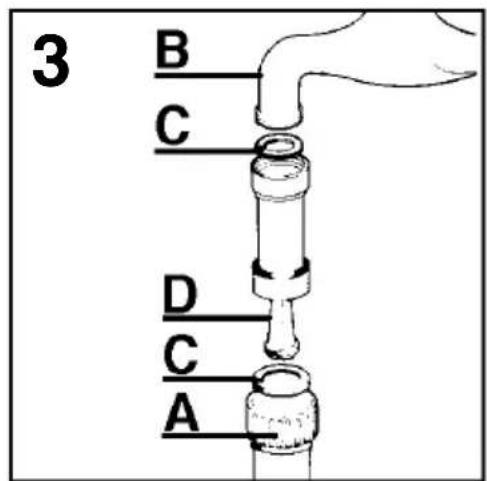

Należy poprosić Dział Serwisowy o założenie filtru "D", art. 9226085, na wejściu wody jeśli zawiera ona domieszki wapienne lub piaskowe (Rys. 3). W tym przypadku filtr "D" należy założyć pomiędzy króścem doprowadzającym wodę o gwincie 3/4" "B" a przewodem zasilania w wodę "A", nie zapominając o założeniu uszczelek "C".

Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji nie będącej w użyciu od dłuższego czasu, zanim założymy przewód zasilania w wodę należy umożliwiać swobodny spływ wody przez kilka minut. Unikniemy wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.

Dołączenie do odpływu

Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4).
■ Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm.
■ Aby uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4X).
Jeśli to konieczne można wydłużyć wąż odprowadzający wodę do 2,5 m. Ale należy trzymać go na wysokości maksymłnej 85 cm od podłogi. W tym celu należy skontaktować się z serwisem.

■ Zagięta końcówkę przewodu odpływowego można zawiesić na krawędzi zlewu (końcówka nie powinna być zanurzona) co nie dopuszcza do powstania efektu syfonowego podczas zmywania (Rys. 4Y).
■ W przypadku instalowania zmywarki pod blatem kuchennym kolanko przewodu powinno zostać zamocow ane bezpośrednio pod płytą w miejscu położonym możliwie jak najwyżej (Rys. 4Z).
■ Podczas instalacji urządzenia należy upewnić się, że przewody - zasilający i odpływowy - nie są załamane.

INSTALACJA W KUCHNIACH KOMPONOWANYCH

Ustawianie obok siebie

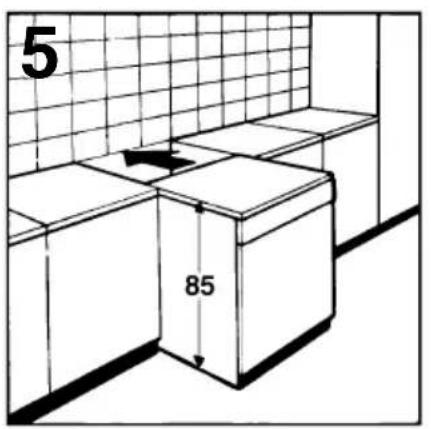

■ Zmywarka ma wysokość modułową 85 cm i dlatego można ją ustawiać obok mebli o analogicznej wysokości, stanowiących elementy nowoczesnej kuchni. W celu dokładnego wyrównania wysokości blatów należy manewrować regulowanymi nózkami.
■ Blat wykonany z wysokowytrzymałego laminatu można wykorzystywać bez żadnych dodatkowych czynności przygotowawczych ponieważ jest on odporny na działanie wysokich temperatur, na ścieranie i na plamy (Rys. 5).

Wstawianie pod płytę roboczą kuchni

■ Nowoczesne kuchnie zestawiane mają jedną płytę roboczą pod którą wstawiane są podstawowe szafki i urządzenia domowego użytku.
W tym przypadku wystarczy zdjąć blat, odkręcając śruby znajdujące się pod nim w jego tylnej części (Rys. 6a).

WAŻNE

Po zdjęciu blatu należy śruby włożyć z powrotem na ich miejsce (Rys. 6b).

■ Wysokość zmywarki zmniejsza się wtedy do 82 cm, zgodnie z normami międzynarodowymi (ISO) i zmywarka mieści się bez trudu pod ciągłą powierzchnią blatu kuchennego (Rys. 7).

Otwieranie drzwiczek

Włożyć rękę w zagłębienie i otworzyć. Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie elektryczne spowoduje automatyczne przerwanie wykonywania zaprogramowanych funkcji.

WAŻNE

Nie należy otwierać drzwiczek zmywarki w trakcie jej pracy gdyż zakłóca to normalne jej funkcjonowanie.

Zamykanie drzwiczek

Włożyć do środka koszyki wypełnione naczyniami do zmywania. Sprawdzić czy talerze lub garnki nie przeszkadzają w swobodnym obrocie ramion spryskujących. Zamknąć drzwiczki i zablokować je mocno.

REGULACJA ZMIĘKCZANIA WODY

Woda, w zależności od lokalizacji, zawiera sole wapnia i inne sole mineralne osadzające się na naczyniach i pozostawiające białe plamy. Im więcej tych soli tym woda jest "twardsza". Zmywarka do naczyń wyposażona jest w zmiękczacz, który wykorzystując sól regeneracyjną, zaprojektowaną specjalnie dla tych urządzeń, dostarcza wody pozbawionej wapnia (miękkiej) do zmywania naczyń. W odpowiedniej instytucji zapewniającej zasilanie w wodę, znajdującej się na terenie zamieszkania można dowiedzieć się, jaki jest poziom twardości wody.

Ustawienie zmiękczacza wody

Zmiękczacz może skutecznie oddziaływać na wodę, której twardość osiąga wartość do ponad 90°fH (w skali francuskiej), 50°dH (w skali niemieckiej), za pośrednictwem 6 poziomów regulacji.

W poniższej tabeli należy odszukać poziom odpowiadający twardości wody i wskazówki dotyczące niezbędnych operacji regulacyjnych.

Poziom	Twardość wody		Wykorzystanie soli regeneracyjnej	Regulacja zmiekcza
	°FH (stopnie francuskie)	°dH (stopnie niemieckie)
0	0-5	0-3	NIE	Wszsystkie kontrolki zgaszone
1	6-15	4-9	TAK	Kontrolka 1
2	16-30	10-16	TAK	Kontrolki 1, 2
*3	31-45	17-25	TAK	Kontrolki 1, 2, 3
4	46-60	26-33	TAK	Kontrolki 1, 2, 3, 4
5	61-90	34-50	TAK	Kontrolki 1, 2, 3, 4 migają

* Zmiękczacz fabrycznie ustawiany jest na poziomie 3, gdyż poziom ten zadowała większość klientów.

W zależności od poziomu przyporządkowania miejscowej wody należy w następujący sposób wyregulować zmiękczacz:

WAŻNE

Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBOR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PROGRAMU" przez co najmniej 5 sekund a następnie zwolnić ale dopiero po usłyszeniu sygnału akustycznego. Niektóre kontrolki "WYBORU PROGRAMU" zapalą się pokazując ustawienia zmiękczacza wody.
3. Za pomocą tego samego przycisku ustawić żądany poziom zmiękczacza: po każdym naciśnięciu zapali się kontrolka (ilość kontrolek oznacza ustawiony poziom). Dla poziomu 5 migają 4 kontrolki, dla poziomu 0 wszystkie są zgaszone.
4. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

UWAGA!

Jeśli z jakiegoś powodu nie uda się zakończyć procedury ustawiania, należy wyłączyć zmywarkę wciskając przycisk "WŁĄCZ/WYŁĄCZ" i rozpocząć ustawianie od nowa.

NAPEŁNIANIE SOLĄ

■ Na dnie maszyny umieszczony jest zbiornik na sól służącą do regeneracji zmiękczacza.
■ Należy używać wyłącznie soli przeznaczonej do zmywarek.
Inne rodzaje soli, zawierające istotne ilości substancji nierozpuszczalnych, wraz z upływem czasu mogłyby uczynić nieefektywnym działanie układu zmiękczania.
■ Aby napełnić pojemnik solą należy odkręcić korek pojemnika znajdujący się na dnie pojemnika.
Podczas operacji napełniania może wydostać się na zewnątrz niewielka ilość wody, mimo to należy kontynuować nasypywanie soli mieszając łyżeczką aż do całkowitego wypełnienia pojemnika. Po zakończeniu tej operacji oczyścić siatkę zbierając resztki soli i zakręcić korek.
■ Po napełnieniu solą zaleca sie wykonanie pełnego cyklu zmywania lub cyklu ZIMNE PŁUKANIE. Pojemnik na sól ma pojemność od 1,5 do 1,8 kg soli: aby do maksimum wykorzystać urządzenie należy okresowo wypełniać pojemnik zgodnie z zasadami regulacji zmiękczacza zmywarki.

WAŻNE

Przy pierwszym uruchomieniu zmywarki należy napełnić zbiornik solą, a następnie koniecznie dolać do pełna wody do zbiornika na sól.

Wskaźnik napełnienia soli

Niniejszy model wyposażony jest w umieszczony na pulpicie sterowniczym wskaźnik elektroniczny, który zapala się w chwili, gdy pojawia się konieczność napełnienia zbiornika soli.

WAŻNE

Naczynia pokryte białymi plamami stanowią istotną informację o braku soli.

REGULACJA KOSZYKA GÓRNEGO

Gdy najczęściej używamy talerzy o średnicy od 29 do 32,5 cm należy wkładać je do koszyka dolnego po ustawieniu koszyka górnego w jednej z dwóch pozycji – tej wyższej, postępując w sposób następujący:

1. Wyciągnij górny kosz;
2. Następnie uchwyc kosz z obu stron i lekkó unieś go ku górze (Rys. 1).

Operacja ta pozwala załadować do koszyka górnego naczynia o średnicy przekraczającej 14 cm lecz nie pozwala w górnym położeniu wykorzystywać ruchomych podpórek.

WYREGULUJ KOSZ W DOLNEJ POZYCJI:

1. Uchwyć kosz z obu stron i lekko unieś go ku górze (Rys. 2a);
2. Następnie zwolnij powoli uchwyt pozostawiając kosz we właściwej pozycji (Rys. 2b).

UWAGA: NIGDY NIE NALEŻY PODNOSIĆ LUB OPUSZCZAĆ KOSZA CHWYTAJĄC GO WYŁĄCZNIE Z JEDNEJ STRONY (Rys. 3).

UWAGA: Zaleca się wyregulować kosz przed załadowaniem naczyń.

WYPEŁNIANIE ZMYWARKI NACZYNIAMI

Wykorzystanie koszyka górnego

■ Kosz górny wyposażony jest w ruchome nakładki zamocowane na bokach kosza. Nakładki można podnieść lub opuścić.
■ W pozycji opuszczonej (A-A1) nakładki służą do ustawienia filiżanek, długich sztućców i łyżek wazowych. Na końcach nakładek można zawiesić kubki w kształcie kilelicha.

■ W pozycji podniesionej (B-B1) nakładka umożliwia ustawienie talerzy płaskich i głębokich (maksymalna średnica 19 cm). Talerze należy ustawiać pionowo częścią wkłęszą skierowaną do przodu zmywarki, pomiędzy talerzami musi być odstęp umożliwiający przepływ wody.

■ Zalecamy ustawienie większych talerzy lekko pochylonych do przodu zmywarki co ułatwii wsunięcie kosza do komory zmywarki.
■ Górny kosz został zaprojektowany z myślą o maksymalnej elestyczności w celu uzyskania optymalnych możliwości załadunku kubków, filiżanek, talerzyków i innych małych naczyń.

Standardowy załadunek dzienny jest pokazany na rys. 1 i 2.

Koszyk górny (rys. 1)

Koszyk górny (rys. 2)

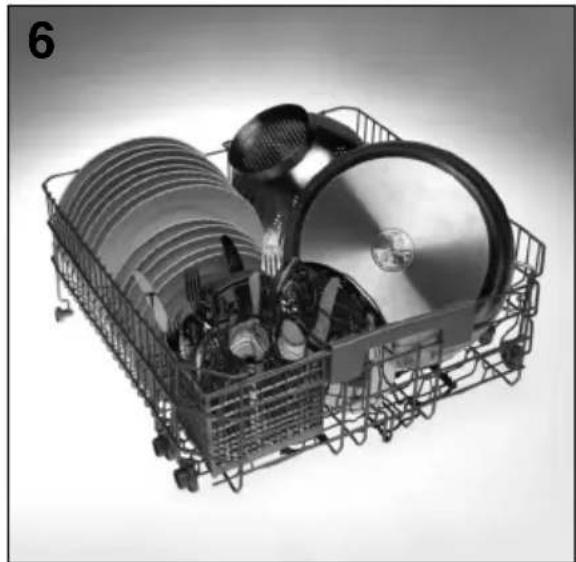

Wykorzystanie koszyka dolnego

■ Dolny kosz służy do ustawienia garnków, patelni, waz, misek, pokrywek, dużych talerzy płaskich i głębokich.
■ Sztućce należy umieszczać w odpowiednim pojemniku rękojeścią skierowaną ku dołowi (rys. 6) i w taki sposób aby nie zakłócały one ruchu obrotowego ramion zmywarki.

■ Dolny kosz jest wyposażony w specjalny grzebień podtrzymujący talerze (rys. 3 i 4) ułatwiający uzyskanie stabilnego i optymalnego załadunku naczyń, także wtedy, gdy rozmiary lub kształt naczyń odbiegają od standardowych.
- POZYCJA "A": dla załadunku naczyń standardowych lub dla załadunku tylko garnków, dużych misek, salaterek itp....
- POZYCJA "B": dla załadunku talerzy o nietypowych kształtach ale standardowych wymiarach (bardzo głębokie, kwadratowe itp...).
- POZYCJA "C": dla załadunku talerzy płaskich większych niż normalnie lub o kształtach nieregularnych (kwadratowych, wielokątnych, owalnych, tależy do pizzy itp...).

■ Mniejsze talerze, np. deserowe, mogą być także ustawione w dolnym koszu po uprzednim ustawieniu ruchomych wsporników w pozycji do zewnątrz: "B" na rys. 5.

Dla talerzy średnich i większych wsporniki należy ustawić w pozycji do wewnątrz "A".

! UWAGA! Jeżeli małe talerzyki zostaną włożone bez stosownego ustawienia podórek dola rampa zablokuje się z talerzykami.

Standardowy załadunek dzienny jest pokazany na rys. 6.

Koszyk dolny (rys. 6)

Racjonalne i poprawne ułożenie naczyń jest podstawowym warunkiem uzyskania nienaganych wyników zmywania.

WAŻNE

Dolny kosz wyposażony jest w ogranicznik który zapewnia bezpieczne wysuwanie kosza nawet z pełnym załadunkiem. W celu załadowania soli, wyczyszczenia filtra i oczyszczenia zmywarki konieczne jest całkowite wyjęcie kosza.

Koszyk na nakrycia

Górna część koszyka na sztućce (nakrycia) jest zdejmowalna dzięki czemu jest możliwość różnych załadunków.

Trzeci kosz - użytkowanie

■ Trzeci kosz przeznaczony jest do umieszczenia w nim wszelkich przedmiotów nieporęcznych, naczyń małych lub długich i płaskich. Umieszczenie ich w trzecim koszu ułatwii nam w znacznym stopniu optymalne wykorzystanie pozostałych koszy np. poprzez lepsze rozmieszczenie talerzy i garnków w koszu dolnym.
■ W trzecim koszu można umieścić: małe filiżaniki i talerzyki, miseczki deserowe, niskie pojemniki oraz wszelkie duże sztućce używane do gotowania, długie noże i łyżki, tarki i płaskie akcesoria urządzeń agd (np. nożyki miksera).

UWAGA!

Trzeci kosz NIE JEST przeznaczony do luźnego ułożenia zwykłych sztućców które, ze względu na budowę trzeciego kosza, mogłyby spadać do koszy położonych poniżej.

■ Zalecamy ułożenie naczyń częścią wklęszą skierowaną ku dołowi, zapewni to lepsze wyniki zmywania.
■ Trzeci kosz można w prosty sposób wyjąć z komory zmywarki zdejmując ograniczenia zabezpieczające zamocowane na końcach prowadnic.
■ Trzeci kosz został zaprojektowany pod kątem maksymalnej jego wszechstronności. Jego podział na trzy nachylone sekcje i brak stałych rusztów umożliwia różne warianty załadunku: same filiżaniki i talerzyki, same duże sztućce (łyżki wazowe, duże widelce) lub załadunki mieszane.

Przykładowy załadunek "dzienny" pokazano na rys. 7.

Trzeci kosz (rys. 7)

Informacje niezbędne dla przeprowadzenia badań porównawczych oraz pomiarów hałasu (według Norm EN) dostępne są pod adresem:

[e-mail]

W zapytaniu proszę podać model oraz numer seryjny urządzenia (patrz tabliczka znamionowa).

UMIESZCZANIE DETERGENTU

Detergent

WAŻNE

Niezbędne jest stosowanie środka myjącego w proszku, płynnego lub w pastylkach - przeznaczonego specjalnie do zmywarek do naczyń.

CALGONIT" zapewnia doskonałe rezultaty zmywania i jest łatwo dostępny.

Środki nie dostosowane do zmywarek (na przykład przeznaczone do zmywania ręcznego) nie zawierają odpowiednich składników do mycia maszynowego i nie pozwalają na poprawne funkcjonowanie zmywarki.

Ładowanie detergentu

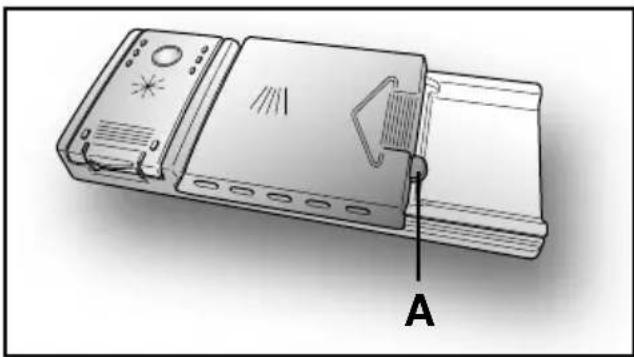

Pojemnik na środek myjący znajduje się po wewnętrznej stronie drzwiczek (Rys. A “2”). Jeśli pokrywka pojemnika jest zamknięta, wystarczy nacisnąć przycisk (A): po zakończeniu każdego programu zmywania pokrywka jest zawsze otwarta, gotowa do następnego wykorzystania.

UWAGA!

W dolnym pojemniku nie należy umieszczać naczyń w pozycji, która może przeszkadzać w otwarciu pokrywki pojemnika na detergent i swobodnemu wydostawaniu sie detergentu.

Dawki środka myjącego są różne w zależności od stopnia zabrudzenia i rodzaju naczyń. Zaleca się umieścić w pojemniku (B) od 20 do 30 g środka myjącego.

Po włożeniu detergentu do pojemnika zamknąć pokrywę najpierw przesuwając ją a potem przyciskając lekko aż do usłyszenia dźwięku zamknięcia.

Ponieważ nie wszystkie środki myjące są jednakowe, należy również zapoznać się z instrukcją podaną na opakowaniu.

Przypominamy, że niewystarczające ilości środka myjącego mogą niedostatecznie usunąć brud, podczas gdy nadmierna dawka środka myjącego nie tylko nie poprawia wyników zmywania, lecz ponadto jest zbędnym marnotrawstwem.

WAŻNE

Odpowiednie dawkowanie środka do zmywania stanowi wkład w ochronę Środowiska.

TYPY DETERGENTÓW

Detergenty w pastylkach

Detergenty w pastylkach, pochodzące od różnych producentów rozpuszczają się z różną prędkością, zatem użyte w programach szybkiego zmywania mogą nie być skuteczne, gdyż mogą się nie całkowicie rozpuścić.

Jeżeli używa się detergentów w pastylkach, zalecane jest używanie długich programów zmywania, aby taki detergent mógł zadziałać prawidłowo.

WAŻNE

W celu uzyskania dobrych efektów zmywania należy umieszczać pastylki detergentowe w pojemniku na detergent do zmywania a NIE bezpośrednio w komorze zmywania.

Detergenty- koncentraty

Detergenty- koncentraty o zredukowanej alkaliczności i z naturalnymi enzymami stosowane do programu zmywania w temp. 50°C pozwalają zredukować szkodliwość tych środków dla środowiska naturalnego, a także chronią naczynia i samą zmywarkę.

Programy zmywania w temp. 50°C zostały wymyślone po to, aby wykorzystać właściwości enzymów do rozpuszczania brudu i aby uzyskać przy temperaturze 50°C takie same rezulaty zmywania, jak przy temperaturze 65°C.

Detergenty Łaczone

Detergenty, które zawierają środek nabłyszczający należy wkładać do pojemnika na detergenty do zmywania. Pojemnik na nabłyszczacz musi być opróżniony (jeżeli tak nie jest należy przed zastosowaniem detergentu łączonego wyregulować do minimum dozownik nabłyszczacza).

Detergenty łączone “Wszystko w jednym”

Przy stosowaniu detergentów łączonych "Wszystko w jednym" (3 w 1, 4 w 1, 5 w 1, itd.)

dla których stosowanie soli lub nabłyszczacza może być zbędne, należy rygorystycznie przestrzegać następujących zaleceń:

■ przeczytać uważnie i stosować się dokładnie do instrukcji i zaleceń podanych na opakowaniu detergentu, którego mamy użyć;
■ skuteczność detergentów, które nie wymagają użycia soli, zależy od stopnia twardości wody u użytkownika. Należy sprawdzić czy stopień twardości wody mieści się w przedziale wskazanym w instrukcji stosowania detergentu.

Jeżeli użycie tego typu dtergentu nie da zadawalających rezultatów zmywania należy zwrócić się do producenta detergentu.

Nieprawidłowe stosowanie tych detergentów może prowadzić do:

■ tworzenia się osadu wapnia na naczyniach i we wnętrzu zmywarki;

■ zmniejszenia skuteczności zmywania i suszenia.

WAŻNE

W wypadku reklamacji związanych z niewłaściwym stosowaniem tych produktów nie będzie miała zastosowania bezpłatna gwarancja.

Przypominamy, że przy stosowaniu detergentów "Wszystko w jednym" niepotrzebny jest sygnalizator braku soli i nabłyszczacza (dostępny w niektórych modelach).

Jeżeli wystąpiłyby problemy ze zmywaniem i suszeniem naczyń należy zaczać ponownie używać tradycyjnych środków (sól, nabłyszczacz, detergent w proszku).

W takim wypadku należy:

■ napełnic ponownie pojemniki na sól i nabłyszczacz;
■ wykonać normalny cykl zmywania z pustą zmywarką.

Należy pamiętać że po powrocie do stosowania tradycyjnej soli do zmywarki, dopiero po kilku cyklach zmywania system odwapniania powróci do działania w sposób optymalny.

UMIESZCZANIE ŚRODKA NABŁYSZCZAJĄCEGO

Nabłyszczacz

Środek nabłyszczający, który dodawany jest automatycznie podczas ostaniego płukania przyspiesza suszenie naczyń i zapobiega tworzeniu sie plam i matowych osadów.

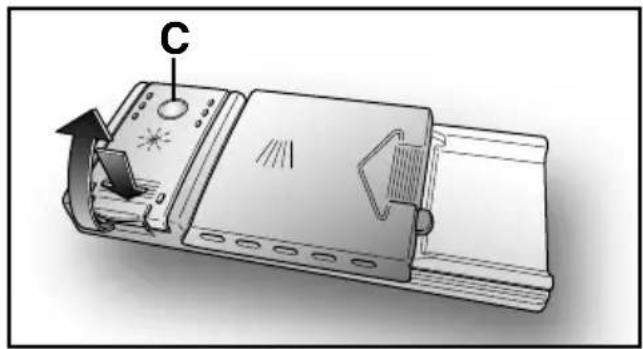

Ładowanie środka nabłyszczającego

Po lewej stronie pojemnika na detergent znajduje się zbiornik na środek nabłyszczający (Rys. A"3").

Aby go otworzyć należy nacisnąć go, i jednocześnie obrócić ku górze uchwyt otwierania.

Należy używać tylko środków przeznaczonych do zmywarek automatycznych.

Można kontrolować poziom wybłyszczacza przez "okienko" (C) na pojemniku.

PEŁNY

PUSTY

Odblask ciemny

Odblask jasny

Regulacja dozowania środka do płukania w zakresie od 1 do 6

Regulator nabłyszczacza (D) zajduje się pod pokrywą i można obracać go za pomocą monety.

Zalecaña pozycja to 4.

Obecność wąpnia w wodzie objawia się przez obecność kamienia kotłowego lub przez słabszy stopień wysuszenia.

Z tego powođu ważna jest regulacja zużycia produktu płukania mająca na celu uzyskanie optymalnych parametrów.

W przypadku, gdy po zakończeniu zmywania na naczyniach widoczne są smugi, należy zmniejszyć nastawę regulacji o jedną pozycję.

W przypadku gdy na naczyniach widoczne są białe plamy lub aureole, należy o jedną pozycję zwiększyć nastawę regulacji.

CZYSZCZENIE FILTRÓW

Na układ filtrujący (Rys.A "4") składają się:

Mały pojemnik centralny zatrzymujący większe cząstki;

Płytka filtrująca wodę do zmywania w sposób ciągły;

Mikrofiltr umieszczony pod płytką, przechwytujący nawet najdrobniejsze cząstki brudu, zapewniając w ten sposób doskonałe wypłukanie.

■ Aby uzyskiwać niezmiennie nienaganne wyniki zmywania przed każdym zmywaniem należy koniecznie kontrolować i czyścić filtry.
■ Aby wyjąć zespół filtrujący wystarczy jedynie uchwycić za rączkę i obrócić ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara (Rys. 1).

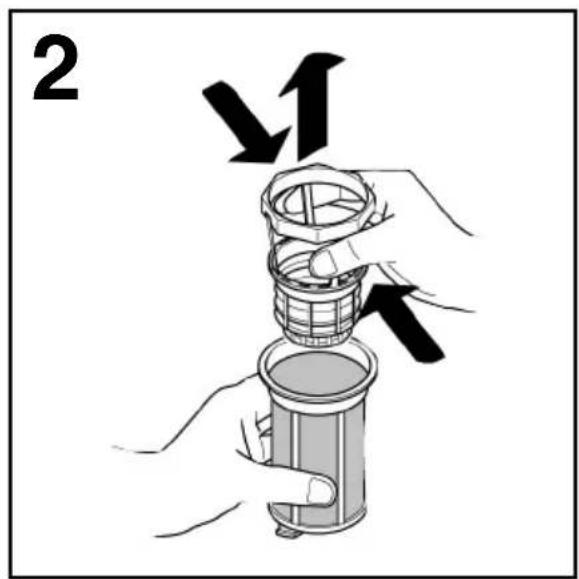

■ Pojemnik centralny można wyjąć, co ułatwii operacje czyszczenia (Rys. 2).
Należy wyjąć płytkę filtru (Rys. 3) i umyć wszystko w strumieniu bieżącej wody, posługując się ewentualnie szczoteczką.
■ Dla modelu wyposażonego w samooczyszczający się mikrofiltr konserwacja ogranicza się do sprawdzenia zespołu filtrującego, które można wykonywać co 15 dni.
Zaleca się mimo wszystko po każdym zmywaniu sprawdzać, czy pojemnik centralny i płytka nie są zatkane.

UWAGA!

Po oczyszczeniu filtrów należy sprawdzić, czy są one poprawnie połączone ze sobą i czy płytka jest idealnie umieszczona na dnie zmywarki. Należy dokładnie wkręcić filtr w płytkę, obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara ponieważ niedokładne połączenie zespołu filtrującego może ujemnie wpłynąć na pracę zmywarki.

WAŻNE

Nie wolno używać zmywarki bez filtrów.

Jak postępować, by uzyskać możliwie najlepsze rezultaty zmywania

■ Przed ułożeniem naczyń w maszynie należy wyjąć resztki jedzenia (kości, ości, resztki mięsa i warzyw, skórki z owoców, wykałaczki, niedopałki papierosów, itd...). by nie dopuścić do zatkania filtrów, przewodu odpływowego i dysz ramienia spryskującego, co powoduje zmniejszenie sprawności zmywania.
■ Nie jest konieczne płukanie naczyń przed umieszczeniem ich w zmywarce.
■ Jeśli garnki i patelnie są szczególnie zabrudzone resztkami przypalonych potraw, radzimy je zamoczyć przed zmywaniem.
■ Układać naczynia otworami ku dołowi.
■ W miarę możliwości nie dopuszczać do wzajemnego dotykania się różnych sztuk naczyń; poprawne ich rozmieszczenie zapewni najlepsze wyniki zmywania.
■ Po ułożeniu naczyń, sprawdzić, czy ramię spryskujące obraca się bez przeszkód.
■ Garnki i inne urządzenia kuchenne na których pozostają przypalone lub przylegają ace mocno resztki jedzenia należy zamoczyć w wodzie z dodatkiem środka myjącego do zmywarek.
■ Aby najlepiej umyć zastawę srebrną należy:

a) opłukać ją natychmiast po posiłku, szczególnie jeśli używano jej z majonezem, jajkami, rybą, itd...;

b) nie rozpryskiwać na niej środków myjących;

c) nie pozostawiać jej w styczności z innymi metalami.

Jak oszczędzać

■ Jeśli wykonujemy zmywanie pełnego załadunku należy umieścić naczynia zaraz po skończonym posiłku wkładając je etapami i ewentualnie włączając program ZIMNE PŁUKANIE aby zmiękczyć zabrudzenia i usunąć większe resztki miedzy jednym a drugim załadunkiem w oczekiwaniu na pełny cykl zmywania.
■ W przypadku niezbyt silnego zabrudzenia naczyń lub małego stopnia wypełnienia koszyków należy wybrać program OSZCZĘDNY, postępując zgodnie ze wskazówkami zawartymi w liście programów.

Czego nie wolno zmywać

Należy pamiętać, że nie wszystkie naczynia przystosowane są do zmywania w zmywarce, odradzamy wstawianie części wykonanych z materiałów termoplastycznych, pokrywek z rączką drewnianą lub z tworzywa, garnków z d rewnianymi rączkami, naczyń aluminiowych, z kryształu lub ze szkła ołowiowego, o ile nie jest to oddzielnie wskazane.
■ Niektóre motywy dekoracyjne mają tendencję do blaknięcia, dlatego zalecamy zmyć kilkakrotnie jedną sztukę w zmywarce i dopiero po upewnieniu się, że nie następuje odbarwienie zmywać cały komplet.
■ Ponadto zalecamy aby nie zmywać zastawy srebrnej razem z zastawą ze stali oksydowanej aby nie nastąpiła pomiędzy nimi reakcja chemiczna.

WAŻNE

Gdy kupujemy nowe naczynia należy zawsze upewnić się, czy można je zmywać w zmywarkach.

Zalecenia na zakończenie programu

■ Aby uniknąć ewentualnych śladów kropli spadających z koszyka górnego, należy tuż po zmywaniu wyjmować w pierwszej kolejności koszyk dolny.
■ Jeśli pozostawimy na jakiś czas naczynia w zmywarce należy lekko uchylić drzwiczki aby ułatwić krążenie powietrza i poprawić warunki wysychania.

CZYSZCZENIE NA ZEWNĄTRZ I KONSERWACJA ZMYWARKI

■ Do mycia zewnętrzej strony zmywarki należy używać tylko szmatki zmoczonej ciepłą wodą, bez środków odtłuszczających i szorstkich.
■ Zmywarka nie wymaga żadnej specjalnej konserwacji, gdyż zbiornik myjący jest samooczyszczający się.
Należy okresowo, za pomocą wilgotnej gąbki, czyścić uszczelkę gumową w drzwiczkach aby wyeliminować ewentualne ślady odpadków lub środka do płukania.
■ Aby w pełni zagwarantować usuwanie drobnych osadów wapienia lub brudu zaleca się dokonywać okresowo pełnego zmywania poprzez wlewanie na dno pojemnika szklanki octu i ustawienie programatora na zmywanie delikatne.
Jeśli mimo normalnego czyszczenia płytki i filtru zauważamy, że naczynia lub garnki nie są wystarczająco dobrze zmyte lub wypłukane, należy sprawdzić czy otwory w obrotowych ramionach spryskujących (Rys. A "5") nie są zatkane.

Jeśli wymagają one czyszczenia należy dokonać tego w sposób następujący:

1. Aby zdjąć ramię górne należy obrócić ramieniem myjącym aż wpust ustawi się w pozycji ukazanej przez strzałkę (Rys. 1b). Należy popchnąć je ku górze i utrzymując nacisk odkręcić obracając nim w kierunku zgodnym z kierunkiem ruchu wskazówek zegara (Rys. 1) (aby je założyć należy powtórzyć te operację lecz obrócić w kierunku przeciwnym), podczas gdy ramię dolne można zdjąć pociągając je po prostu ku górze (Rys. 2);
2. Umyć ramiona obrotowe pod strumieniem wody usuwając odpadki zatykające dysze;
3. Na zakończenie operacji umieścić ramiona obrotowe ponownie w tej samej pozycji, pamiętając aby w przypadku ramienia górnego wpust znalazł się we właściwej pozycji, dokręcając go do oporu.
   ■ Wanna zmywarki jak też wewnętrzna strona drzwiczek wykonane są ze stali nierdzewnej. Jeśli mimo to zauważymy plamy tlenków, to pochodzą one jedynie z nadmiernego występowania w wodzie soli żelaza.

■ W celu usunięcia plam, zaleca się zastosować środek ciemy o bardzo drobnej ziamistości. Nie należy stosować substancji zawierających chlor ani druciaków.

PO UŻYCIU

Po każdym zmywaniu należy zamknąć kurek doprowadzający wodę aby odciąć zmywarkę od instalacji wodnej i przycisnąć przycisk Start/Stop, co zapewni odcięcie jej od zasilania elektrycznego.

Jeśli zmywarka ma pozostawać przez dłuższy czas bezczynna, konieczne jest wykonanie następujących czynności:

1. Wykonać program zmywania bez ładowania naczyń, lecz ze środkiem myjącym, co pozwoli odtuścić maszynę.
2. Wyjąć wtyczkę z gniazdka sieciowego.
3. Zamknąć kurek wejściowy wody.
4. Wypełnić odpowiedni pojemnik środkiem do płukania.
5. Pozostawić drzwiczki uchylone.
6. Pozostawić czyste wnętrze zmywarki.
7. Jeśli maszyna pozostawiona jest w pomieszczeniu, w którym temperatura jest niższa niż 0°C, woda pozostała w przewodach może zamarznąć. Dlatego też należy doprowadzić temperaturę otoczenia do wartości wyższej od 0°C i poczekać około 24 godzin na ponowne uruchomienie maszyny.

OPIS PANELU STERUJĄCEGO

    subgraph H
        S["Start/Reset"]
        T["DYNAMIC3D"]
        U["HOOVER"]
    end

    subgraph I
        V["Sho"]
        W["Sho"]
        X["Sho"]
        Y["Sho"]
        Z["Sho"]
        AA["Sho"]
        AB["Sho"]
        AC["Sho"]
        AD["Sho"]
        AE["Sho"]
        AF["Sho"]
        AG["Sho"]
        AH["Sho"]
        AI["Sho"]
        AJ["Sho"]
        AK["Sho"]
        AL["Sho"]
        AM["Sho"]
        AN["Sho"]
        AO["Sho"]
        AP["Sho"]
        AQ["Sho"]
        AR["Sho"]
        AS["Sho"]
        AT["Sho"]
        AU["Sho"]
        AV["Sho"]
        AW["Sho"]
        AX["Sho"]
        AY["Sho"]
        AZ["Sho"]
        BA["Sho"]
        BB["Sho"]
        BC["Sho"]
        BD["Sho"]
        BE["Sho"]
        BF["Sho"]
        BG["Sho"]
        BH["Sho"]
        BI["Sho"]
        BJ["Sho"]
        BK["Sho"]
        BL["Sho"]
        BM["Sho"]
        BN["Sho"]
        BO["Sho"]
        BP["Sho"]
        BQ["Sho"]
    end

A Przycisk "WŁĄCZ/WYŁĄCZ"
B Przycisk "WYBOR PROGRAMU"
C Przycisk "OPÓZNIONY START"
D Przycisk "START"/"RESET"
E Przycisk opcji "SUPER ECO"
F Przycisk opcji "ALL in 1"
G Przycisk "ACTION PRO"

H Kontrolki "WYBOR PROGRAMU"
I Kontrolka "BRAK SOLI"
L Kontrolki "FAZ PROGRAMU"/ Czas: "OPÓŻNIENIE STARTU"
M Kontrolki "WYBÓR OPCJI"
N Kontrolki "ACTION PRO"
O Opis programów

WYMIARY
	Z blatem Bez blatu
Szerokość x Wysokość x Głębokość (cm) 60 x	85 x 60	59,8 x 82 x 57,3
Wysokość przy otwartych drzwiczkach (cm) 120		117
DANE TECHNICZNE
Ilość nakryć (EN 50242)		15
Pojemność wraz z garnkami i talerzami		dla 9 osób
Dopuszczalne ciśnienie instalacji wodnej (MPa)		Minimum 0,08 - Maksimum 0,8
Moc bezpieczników / Maksymalna pobierana moc / Napięcie		Patrz tabliczka znamionowa
ZUŻYCIE (programy podstawowe)*
Program Energia (kWh) Woda (L)
INTENSYWNY	2,10	21
UNIWERSALNY	1,55	15
ECO	1,06	12
SZYBKI 29 min.	0,73	9
Zużycie energii w trybie wyłączenia i trybie czuwania: 0,10 W / 0,60 W
* Wartości zmierzone w laboratorium zgodnie z Europejską Normą EN 50242 (podczas codziennego użytkowania mogą wystąpić różnice).

WYBÓR PROGRAMÓW I FUNKCJE SZCZEGÓLNE

Przycisk "ACTION PRO"

ActionPRO

Przycisk ten pozwala na zmianę intensywności zmywania w zależności od stopnia zabrudzenia naczyń, zmiana obejmuje czas trwania cyklu oraz jego temperaturę. Wcisnąć przycisk dla zwiększenia intensywności (kontrolka +) lub jej zmniejszenia ze znacznym skróceniem czasu trwania cyklu (kontrolka -). Połącznie przycisku z 4 programami podstawowymi daje nam dodatkowych 8 programów zmywania (czyli w sumie 12 programów).

WAŻNE

Przy włączeniu zmywarki zostaje wyswietlone ostatnie wybrane ustawienie.

Ustawianie programów

■ Otworzyć drzwiczki zmywarki i włożyć do niej naczynia przeznaczone do mycia.
■ Wcisnąć przycisk "WŁĄCZ/WYŁĄCZ" ①. Wszystkie kontrolki programów zacznà migac.
■ Wybrać program wciskając przycisk "WYBÓR PROGRAMU".
■ Ewentualnie użyć przycisku "ACTION PRO".
■ Jeżeli chcemy wybrać opcję należy wcisnąć odpowiedni przycisk (zapali się kontrolka).

Opcje mogą być włączone lub wyłączone W CZASIE jednej minuty od rozpoczęcia programu.

■ Wcisnąć przycisk "START" (migająca kontrolka wybranego programu zacznie świecić w sposób ciągły).
■ Po zamknięciu drzwiczek i po sygnale dźwiękowym program uruchomi się automatycznie.

W CZASIE jednej minuty od uruchomienia programu możliwa jest zmiana cyklu zmywania za pomocą przycisku "WYBÓR PROGRAMU" (możliwa jest też zmiana wyboru przycisku "ACTION PRO").

Przerwanie programu

Odradzamy otwieranie drzwiczek podczas trwającego programu, szczególnie w fazie środkowej zmywania oraz w trakcie ostatniego płukania na gorąco. Jednakże, gdy podczas pracy zmywarki drzwiczki zostaną otwarte (w celu na przykład dodania naczyń do zmywania), program zmywania automatycznie wyłączy się. Po ponownym zamknięciu drzwiczek, bez wciskania żadnego przycisku, urządzenie wznowi pracę w tym punkcie cyklu, w którym zostało zatrzymane.

WAŻNE

Możliwe jest przerwanie programu w trakcie jego wykonywania również bez otwierania drzwiczek, przez wciśnięcie przycisku "WŁĄCZ/WYŁĄCZ". W takim przypadku wznowienie pracy w miejscu, w którym została ona zatrzymana wymaga jedynie ponownego wciśnięcia przycisku "WŁĄCZ/WYŁĄCZ".

UWAGA!

Jeśli otworzymy drzwiczki gdy zmywarka jest w trakcie suszenia, włączy się sygnał akustyczny ostrzegający, że cykl się jeszcze nie zakończył.

Zmiana programu w trakcie pracy zmywarki

Aby zmienić lub anulować wykonywany aktualnie program, należy postępować w następujący sposób:

■ Przytrzymać przez ponad 5 sekund przycisk "RESET".
Kontrolki programów zaczną migać pojedynczo i sekwencyjnię oraz rozlegną się sygnały dźwiękowe.
■ Bieżący program zostanie skasowany i wszystkie kontrolki programów zaczną migać.
■ W tym momencie możliwe będzie ustawienie nowego programu.

UWAGA!

Przed uruchomieniem nowego programu należy upewnić się, czy środek do zmywania nie został już pobrany. Jeśli w pojemniku brakuje środka do zmywania, należy go uzupełnić.

Wykonanie programu

Podczas trwania programu lampka sygnalizacyjna wybranego cyklu będzie świecić się w sposób ciągły, zaś 3 lampki sygnalizacyjne wyświetlania "FAZ PROGRAMU" (odpowiadających "ZMYWANIU", "SUSZENIU" i "KONIEC") będą świecić się pojedynczo i kolejno, wskazując aktualny etap zmywania.

W przypadku przerwania dopływu energii elektrycznej zmywarka przechowa w pamięci wykonywany program, który w momencie przywrócenia dostawy energii elektrycznej zostanie wznowiony w punkcie, w którym był przerwany.

Zakończenie programu

Koniec programu jest oznajmiany sygnałem dźwiękowym (jeśli nie jest wyłączony), trwającym 5 sek., powtarzanym 3 razy z przerwami 30 sekundowymi. Zaświeci kontrolka końca programu, pozostałe zgasną. Wówczas możliwe będzie wyjęcie umytych naczyń i wyłączenie zmywarki poprzez wciśnięcie przycisku "WŁĄCZ/WYŁĄCZ" lub też ponowne załadowanie zmywarki w celu dokonania następnego zmywania z wykonaniem opisanych wyżej kolejnych czynności.

Przyciski opcji

Przycisk "SUPER ECO"

Przycisk pozwala na zaoszczędzenie średnio 25% czasu i energii (w zależności od wybranego programu) poprzez zredukowanie podgrzewania wody oraz czasu suszenia w końcowej fazie zmywania. Użycie tego przycisku zalecane jest przy zmywaniu wieczornym, kiedy ponowne użycie naczyń bezpośrednio po zmywaniu nie będzie konieczne. Po zakończeniu cyklu zalecamy uchylenie drzwi zmywarki dla umożliwiaenia naturalnego obiegu powietrza w komorze zmywania.

Przycisk "ALL in 1"

Ta opcja umożliwia zastosowanie detergentów łączonych "Wszystko w 1" (3 w 1/4 w 1/5 w 1, itd.)

Po wciśnięciu tego przycisku program wybrany zostaje zmodyfikowany dla optymalnego wykorzystania detergentów łączonych (ponadto jest wyłączona kontrolka braku soli).

UWAGA!

Po wyborze tego programu, opcja pozostanie aktywna (odpowiednia kontrolka będzie zapalona) także w następnych programach zmywania. Opcję będzie można skasować tylko za pomocą ponownego wciśnięcia przycisku (wtedy zgaśnie odpowiednia kontrolka).

WAŻNE

Przy włączeniu tej opcji, czas trwania programu "SZYBKI" przedłuży się o około 10 min.

Przycisk "OPÓŻNIONY START"

Przycisk ten pozwala zaprogramować uruchomienie zmywania z opóźnieniem 3, 6 lub 9 godzin.

Aby ustawić opóźniony start, należy postępować w następujący sposób:

■ Wcisnąć przycisk "OPÓŻNIONY START" (przy każdym wciśnięciu będzie można nastawić start opóźniony odpowiednio o 3, 6 lub 9 godzin, przy czym lampka sygnalizacyjna odpowiadająca wybranej wartości opóźnienia zacznie świecić się w sposób ciągły).

■ W celu uruchomienia odliczania wcisnąć "START" (kontrolka wybranego programu zaświeci się, natomiast wybranego czasu zacznie migać).

W przypadku ustawienia opóźnienia równego 9 godzinom zmniejszanie się czasu pozostałego do uruchomienia zmywarki wyświetlane jest poprzez włączenie po 3 godzinach lampki sygnalizacyjnej 6h i po 6 godzinach lampki sygnalizacyjnej 3h.

Na zakończenie ostatnich 3 godzin (przy końcu odliczania) lampka sygnalizacyjna 3h zmieni stan świecenia z migotania na świecie ciągłe, co zasygnalizuje etap zmywania i program automatycznie rozpocznie pracę.

Gdy odliczanie nie zostało jeszcze zakończone, to znaczy gdy program nie rozpoczął jeszcze działania, możliwa jest zmiana lub anulowanie opóźnionego startu, wybór innego programu lub wybór/skasowanie wyboru opcji; należy wówczas postępować w następujący sposób:

■ Przytrzymać przez ponad 5 sekund przycisk "RESET". Kontrolki programów zaczną migać pojedynczo i sekwencyjnie oraz rozlegną się sygnały dźwiękowe.

■ Opóźniony start i wybrany program zostaną skasowane. Kontrolki programów zaczną migać.

■ Wcisnąć przycisk "OPÓŻNIONY START" w celu ustawienia innego czasu opóźnienia startu (odpowiadająca wybranej wartości lampka sygnalizacyjna zaświeci się światłem ciągłym).

■ Po zmianie lub anulowaniu opóźnionego startu możliwe jest nastawienie nowego programu i wybranie lub też skasowanie wyboru opcji.

Wyłaczenie sygnalizacji akustycznej KOŃCA PROGRAMU

Sygnalizacja akustyczna końca programu może być wyłączona w następujący sposób.

WAŻNE Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBOR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).

2. Przytrzymać przycisk "WYBÓR PROGRAMU" przez co najmniej 15 sekund (w tym czasie rozlegną się 2 sygnały akustyczne).

3. Zwolnić przycisk przy drugim sygnale akustycznym (zapalą się 3 kontrolki "WYBOR PROGRAMU").

4. Wcisnąć ponownie przycisk: 3 kontrolki ze światła stałego (sygnalizacja końca programu włączona) przełączą się na migające (sygnalizacja wyłączona).

5. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

W celu włączenia sygnalizacji końca programu należy powtórzyć tę samą procedurę.

Zapamiętanie ostatnio używanego programu

Funkcję pamiętania ostatnio używanego programu można aktywować w następujący sposób:

WAŻNE Procedurę ustawiania należy zawsze zaczynać gdy zmywarka jest wyłączona.

1. Wcisnąć i przytrzymać przycisk "WYBÓR PROGRAMU" i równocześnie włączyć zmywarkę przyciskiem "WŁĄCZ/WYŁĄCZ" (rozlegnie się krótki sygnał).
2. Przytrzymać przycisk "WYBÓR PROGRAMU" przez co najmniej 30 sekund (w tym czasie rozlegną się 3 sygnały akustyczne).
3. Zwolnić przycisk kiedy rozlegnie się TRZECI sygnał akustyczny (wszystkie kontrolki zaczną migać).
4. Wcisnąć ponownie ten sam przycisk: migająca kontrolka (pamiętanie wyłączone) zapali się na stałe (pamiętanie włączone).
5. Wyłączyć zmywarkę za pomocą przycisku "WŁĄCZ/WYŁĄCZ" dla zapamiętania nowego ustawienia.

Wyłączenie funkcji pamiętania odbywa się za pomocą tej samej procedury.

Sygnalizacja anomalii

Jeśli podczas wykonywania programu zmywarka będzie pracować w sposób nieprawidłowy lub pojawi się inna anomalia, lampka sygnalizacyjna odpowiadająca wybranemu cyklowi będzie migotać z dużą częstotliwością i rozlegnie się sygnał dźwiękowy.

Należy wówczas wyłączyć zmywarkę, wciskając przycisk "WŁĄCZ/WYŁĄCZ".

Po upewnieniu się, że otwarty jest kran dopływu wody, że nie jest załamany wąż odpływowy, nie jest zatkany syfon ani filtry - należy ponownie ustawić wybrany program.

W przypadku powtórzenia się danej anomalii konieczne będzie skontaktowanie się z serwisem technicznym.

WAŻNE

Niniejsza zmywarka jest wyposażona w układ zabezpieczający przed zalaniem, który w razie awarii usuwa nadmiar wody ze zmywarki.

UWAGA!

Aby nie dopuścić do nieumyślnego włączenia układu zabezpieczającego przed zalaniem nie zaleca się przesuwać ani przechylać zmywarki podczas jej działania.

W przypadku, w którym zachodzi konieczność przesunięcia lub przechylenia zmywarki należy sprawdzić wcześniej, czy zmywanie zakończyło się i czy w zbiorniku zmywarki nie pozostała woda.

LISTA PROGRAMÓW

Zmywanie z myciem wstępnym

Dla programów z myciem wstępnym zalecane jest dodanie dodatkowj ilości detergentu (max. 10 gramów) bezpośrednio do wnętrza zmywarki.

Programu

Opis

P1[IMAGE]

Hygiene+75°C

Cylkl antybakteryjny, polecany do naczyń (nawet bardzo zabrudzonych), butelek dla niemowląt itp.

P1[IMAGE]

INTENSYWNY75°C

Przeznaczony do zmywania mocno zabrudzonych naczyń i garnków.

P1[IMAGE]

Chef65°C

Do zmywania naczyń bardzo zabrudzonych.

P2[IMAGE]

Rodzina70°C

Do zmywania codziennego. Dwa płukania końcowe gwarantują wysoką czystość.

P2[IMAGE]

UNIVERSALNY60°C

Przeznaczony do zmywania naczyń i garnków codziennego użytku, normalnie zabrudzonych.

P2[IMAGE]

Codzienny55°C

Szybki program do naczyń normalnie zabrudzonych, do częstego stosowania przy normalnym załadunku.

P3[IMAGE]

ECO plus55°C

Program w temperaturze średniej, do mycia naczyń i garnków normalnie zabrudzonych z zastosowaniem detergentów z enzymami.

P3[IMAGE]

ECO45°C

Program do naczyń normalnie zabrudzonych (najbardziej efektywny pod względem łącznego zużycia energii i wody dla tego rodzaju naczyn).Program znormalizowany EN 50242.

P3[IMAGE]

—

Kryształty45°C

Program przystosowany do zmywania naczyń delikatnych, zdobionych i z kryształu. Wskazany do zmywania naczyń w niewielkim stopniu zabrudzonych, za wyjątkiem garnków.

P4

Klasa A 59 min.65°C

Przeznaczony do codziennego zmywania naczyń i garnków zaraz po użyciu normalnie zabrudzonych (Max. 8 kompletów).- KLASA A ZMYWANIA -

P4

SZYBKI 29 min.50°C

Bardzo szybkie zmywanie wykonywane tuż po zakończeniu posiłku po podgrzaniu wody wskazane do zmywania naczyn dla 4/6 osób najwyżej.

P4

Mycie wstepne

Wstępne, krótkie zmywanie wykonywane rano lub w południe, kiedy chcemy przenieść główne zmywanie na okres po kolacji.

Czynności do wykonania

Przebieg wykonania programu

Czas zmywania w minutach

Funkcje dodatkowe

Środek do zmywania wstępnego

Środek do zmywania

Czyszczenie filtrów i płytki

Kontrola środka wybłyszczającego

Kontrola zapasu soli

Zmywanie wstępne gorące

Zmywanie wstępne zimne

Zmywanie zasadnicze

Pierwsze zimne płukanie

Drugie zimne płukanie

Płukanie gorące ze środkiem wybłyszczającym

Woda zimna (15°C) -Tolerancja ± 10% -

Przycisk "OPÓZNIONY START"

Przycisk "SUPER ECO"

Przycisk "ALL in 1"

●

●

●●

○

●

75°C

○

○

○

140

TAK TAK

TAK

●

●

●●

○

●

75°C

○

○

○

135

TAK TAK

TAK

●

●

●●

○

●

65°C

○

○

85

TAK TAK

TAK

●

●●

●○

70°C

○

○

○

125

TAK TAK

TAK

●

●●

●○

60°C

○

○

120

TAK TAK

TAK

●

●●

●○

55°C

○

○

80

TAK TAK

TAK

●

●●

●○

55°C

○

○

190

TAK TAK

TAK

●

●

●●

●○

45°C

○

170

TAK TAK

TAK

●

●●

●○

45°C

○

○

85

TAK TAK

TAK

●

●

●●

○

●

65°C

○

59

TAK TAK

TAK

●

●●

●

50°C

○

29

TAK N.D.

TAK

●

○

5

TAK

N.D.

Jeśli zmywarka nie działa, z pomocą wezwanego technika serwisowego wykonać następujące czynności sprawdzające:

NIEPRAWIDŁOWOŚCI	PRZYCZYNY ŚRODKI ZARADCZE
1 - Maszyna nie działa dla żadnego programu	Żle wetknięta wtyczka sieciowa	Wetknąć wtyczkę
	Nie wciśnięty przycisk O/I (Start/Stop)	Wcisnąć przycisk Start/Stop
	Drzwiczki otwarte	Zamknąć drzwiczki
	Brak zasilania w energię	Sprawdzić
2 - Maszyna nie pobiera wody	Patrz przyczyny Nr 1	Skontrolować
	Zamknięty kurek z wodą	Otworzyć kurek
	Żle ustawiony programator	Ustawić poprawnie programator
	Zagięty przewód zasilający	Wyprostować przewód.
	Zatkany filtr przewodu zasilania w wodę	Oczyścić filtr umieszczony na zakończeniu przewodu zasilania w wodę
3 - Maszyna nie odprowadza wody	Zatkany filtr	Oczyścić filtr
	Zagięty przewód odpływowy wody	Wyprostować przewód.
	Nieprawidłowe przedłużenie przewodu odpływowego wody	Podczas przedłużania przewodu odpływowego postępować zgodnie z instrukcją
	Przewód odpływowy skierowany do runy w ścianie nie ma odpowiedrzenia	Wezwać wykwalifikowanego technika
4 - Maszyna odprowadza wodę w sposób ciągły	Przewód w położeniu zbyt niskim	Unieść do 40 cm końcówkę przewodu odpływowego.
5 - Nie obraca się ramię obrotowe	Zbyt dużo środka myjącego	Zmniejszyć ilość środka myjącego. Zastosować specjalny środek myjący.
	Jakiś przedmiot przeszkadza w obrocie ramienia	Skontrolować
	Płytka filtrująca i filtr zatkane przez nieczystości	Oczyścić płytkę i filtr
6 - W zmywarkach elektronicznych bez wyświetlacza: jedna lub dwie kontrolki migają szybko.	Zamknięty kurek dopływu wody	Wyłączyć maszynę. Otworzyć kurek. Ponownie włączyć cykl prania
NIEPRAWIDŁOWOŚCI PRZYCZYNY ŚRODKI ZARADCZE
7 - Naczynia są zmyte tylko częściowo	Patrz przyczyny Nr 5	Skontrolować
	Dno garnków nie jest dokładnie umyte	Zbyt uporczywie przyczepione resztki jedzenia, które należy zdjąć przed zmywaniem w zmywarce
	Brzeg garnków nie jest dokładnie umyty	Lepiej ułożyć garnki
	Dysze ramion spryskujących częściowo zatkane	Zdemontować ramiona spryskujące odkręcając mocującą nakrętki mocujące zgodnie z kierunkiem ruchu wskazówek zegara i umyć je pod kranem.
	Naczynia nie są dobrze rozłożone	Nie układać naczyń zbyt ciasno
	Końcówka przewodu odpływowego zanurzona jest w wodzie	Końcówka przewodu odpływowego nie powinna dotykać powierzchni wody odprowadzanej.
	Środek myjący nie jest prawidłowo dawkowany, jest stary lub zbrylony.	Zwiększyć dawkę zależnie od stopnia zabrudzenia lub wymienić środek myjący.
	Korek pojemnika z solą nie jest dokładnie zakręcony.	Dokręcić do oporu.
	Wybrany program zmywania jest zbyt słaby.	Wybrać program bardziej skuteczny.
	Naczynia w koszyku dolnym nie są umyte.	Wyłączyć przycisk połowicznego załadunku.
8 - Zmywarka nie pobiera detergentu lub pobiera go za mało	Sztućce, talerze, garnki przesz kadzają w prawidłowym otwarciu pojemnika na detergent.	Załadować naczynia w zmywarce prawidłowo, uważając by nie przeszkadzały w otwieraniu się pojemnika na detergent.
9 - Obecność białych plam na naczyniach	Woda zasilająca jest szczególnie twarda.	Sprawdzić poziom soli i środka do płukania oraz wyregulować dawkowanie, jeśli nieprawidłowość utrzymuje się, poprosić Dział Serwisowy o interwencję.
10 - Hałas podczas zmywania	Naczynia uderzają o siebie.	Lepiej je rozmieścić w koszykach.
	Obrotowe ramiona myjące uderzają o naczynia.	Lepiej ułożyć naczynia.
11 - Naczynia nie są dokładnie wysuszone	Brak obiegu powietrza	Pozostawić drzwiczki maszyny uchylone po zakończeniu programu zmywania co poprawi warunki naturalnego wysychania.
	Brakuje środka nabłyszczającego.	Uzupełnić środek nabłyszczający.

Uwaga: Gdy jedna z cytowanych powyżej nieprawidłowości jest powodem złego zmywania lub niewystarczającego płukania, niezbędne jest ręczne zebranie brudów z naczyń gdyż operacja końcowa spowoduje wyschnięcie zabrudzeń, których kolejne zmywanie w zmywarce nie byłoby w stanie oczyścić. Jeśli złe działanie zmywarki utrzymuje się, należy zwrócić się do Działu Serwisowego podając nazwę modelu zmywarki, umieszczoną na tabliczce znamionowej znajdującej się po wewnętrznej stronie drzwiczek, w części górnej, lub na egzemplarzu gwarancji. Informacje te umożliwia dokonanie szybszego i skuteczniejszego serwisu.

Producent zrzeka się wszelkiej odpowiedzialności za błędy w druku niniejszej instrukcji. Ponadto zastrzega sobie prawo wprowadzania zmian które uzna za użyteczne bez pogorszenia podstawowych charakterystyk.

SADRŽAJ

Upute za sigurno korištenje	str. 60
Namještanje i ugradnja	str. 61
Uredjaj za omekšavanje vode	str. 65
Punjenje spremnika za sol	str. 66
Namještanje gornje košare za sudje	str. 67
Stavljanje sudja u perilicu	str. 68
Podaci za laboratorijska ispitivanja	str. 70
Punjenje deterdžentom	str. 71
Vrste deterdženta	str. 72
Punjenje sredstvom za sjaj	str. 73
Čišćenje filtra	str. 74
Praktični savjeti	str. 75
Čišćenje i održavanje	str. 76
Opis upravljačke ploče	str. 77
Tehnički podaci	str. 77
Izbor programa i posebne funkcije	str. 78
Odabir programa	str. 82
Prepoznavanje manjih grešaka u radu	str. 84

Molimo Vas da pažljivo pročitate upute navedene u ovoj knjižici zato jer sadrže važne podatke koji se odnose na sigurno namještanje i ugradnja perilice, njeno korištenje i održavanje, te korisne savjete za što bolju upotrebu.

To urządzenie elektryczne jest oznakowane zgodnie z Dyrektywą Europejską 2002/96/CE dotyczącą śmieci tworzonych przez zużyty sprzęt elektryczny i elektroniczny (WEEE)

Zapewniając właściwą utylizację tego sprzętu elektrycznego przyczynicie się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwej utylizacji takiego sprzętu.

Symbol umieszczony na urządzeniu oznacza, że sprzęt ten nie może być traktowany tak samo jak inne śmieci domowe.

Musi zostać oddany do najbliższego punktu zbiórki i utylizacji zużytych urządzeń elektrycznych i elektronicznych.

Utylizacja musi być wykonana zgodnie z aktualnymi przepisami o utylizacji tego typu śmieci.

Aby uzyskać dokładne informacje na temat postępowania w sprawie tego typu śmieci proszę kontaktować się z odpowiednim biurem w departamencie Ministerstwa Ochrony Środowiska lub z Zakładem Oczyszczania Miasta w waszym miejscu zamieszkania, lub też ze sklepem w którym sprzęt został zakupiony.

Z zastrzezeniem prawa do modyfikacji technicznych i ewentualnych błędów drukarskich.
