INSTRUKCJA OBSŁUGI SS524 Setti+

Instrukcja obsługi i warunki gwarancji

SS524 SMOKE SENSOR

1. Nie należy uruchamiać urządzenia jeżeli jest uszkodzone. Urządzenie przed uruchomieniem musi zostać naprawione przez serwis lub osobę do tego uprawnioną.
2. Ze względów bezpieczeństwa, do wszelkich napraw urządzenia uprawniony jest jedynie producent, serwis autoryzowany przez producenta lub osoba o odpowiednich kwalifikacjach.
3. Nie należy rozkręcać obudowy urządzenia oraz ingerować we wnętrzu urządzenia.
4. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
5. Nie należy zanurzać urządzenia w wodzie oraz innych płynach.
6. Czujnik przystosowany jest do wykrywania dymu, nie służy do wykrywania tlenku węgla, czy innych gazów.
7. Czujnik przystosowany jest do wykrywania dymu wyłącznie w warunkach domowych. Nie należy stosować czujnika w ramach zgodności z obowiązującymi normami BHP, jako urządzenie kontrolno-pomiarowe do oceny zgodności z obowiązującymi normami w pomieszczeniach handlowych i przemysłowych.
8. Do prawidłowej pracy, czujnik wymaga sprawnych baterii.
9. W razie nieprawidłowej pracy czujnika, należy skontaktować się z producentem i zaprzestać korzystania z niego.
10. Przed instalacją należy się upewnić, że wszystkie funkcje działają prawidłowo.
11. Podczas montażu należy zachować odstęp co najmniej 50 cm pomiędzy urządzeniem a lampą oświetleniową.
12. Czujnika nie należy montować w pomieszczeniach narażonych na wysoki poziom wilgotności.

13. Czujnik należy montować w miejscach, gdzie temperatura zawsze będzie mieściła w granicach 0°C - 50°C.

14. Czujnika nie należy montować w pobliżu klimatyzatorów, wentylatorów oraz wiatraków. Minimalny dopuszczalny odstęp 150 cm.

15. Żywotność baterii to ok 1 rok w normalnych warunkach - wysoka wilgotność pomieszczenia lub zbyt wysoka temperatura może skrócić żywotność baterii.
16. Raz w tygodniu należy testować czujnik, aby sprawdzić czy działa prawidłowo.

WPROWADZENIE

Dziękujemy za zaufanie, jakim nas Państwo obdarzyli, dokonując zakupu urządzenia marki Setti+.

Jesteśmy przekonani, że to bardzo dobrej jakości urządzenie zapewni Państwu dużo radości i satysfakcji z jego użytkowania.

NALEŻY DOKŁADNIE PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI I JEJ PRZESTRZEGAĆ!

To urządzenie jest przeznaczone do użytku domowego lub innego, nie dotyczącego celów komercyjnych.

Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niewłaściwego lub niezgodnego z przeznaczeniem.

DANE TECHNICZNE

Model SS524
Zasilanie bateria alkaiczna 6LR61 9V
Okres trwałości baterii	1 rok w normalnych warunkach - ulega on skróceniu w wysokiej temperaturze i przy wysokiej wilgotności
Zużycie prądu w trybie czuwania <10 uA
Zużycie prądu w trakcie alarmowania	<100mA
Temperatura pracy 0~50°C
Wilgotność pracy	≤95%RH bez kondensacji
Głośność alarmu	>80dB
Częstotliwość transmisji Wi-Fi	2,4GHz
Zakres częstotliwości Wi-Fi	2422-2462MHz
Alarm niskiego poziomu baterii	≤7.0V±0.2V
Maksymalna moc transmisji Wi-Fi	13.76dBm

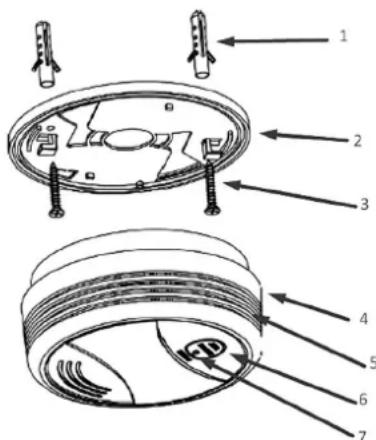

OPIS PRODUKTU

1. Kołek montażowy
2. Podstawa czujnika
3. Wkręt
4. Czujnik dymu
5. Otwory wykrywające dym
6. Przycisk funkcyjny (test, wyciszenie alarmu)
7. Wskaźnik pracy

URUCHOMIENIE CZUJNIKA

Czujnik powinien zostać uruchomiony zgodnie z poniższymi wytycznymi:

1. Rozpakuj urządzenie i upewnij się, że nie posiada uszkodzeń. Nie uruchamiaj uszkodzonego urządzenia.
2. Rozpakuj baterie i zamocuj ją w komorze na baterie zgodnie z oznaczeniami biegunów (+/-).
3. Czerwona dioda powinna migać co 60 sekund w trybie czuwania, informując o prawidłowej pracy.

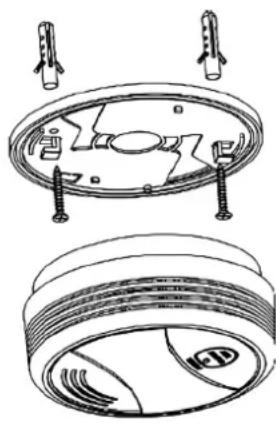

INSTRUKCJA INSTALACJI

1. Wywierć otwór w suficie odznaczając wcześniej 2 punkty zgodne z otworami w podstawie czujnika.
2. Zamontuj w otworach kołki rozporowe.
3. Zamocuj podstawę czujnika za pomocą wkrętów.
4. Połącz główne urządzenie z podstawą obracając je zgodnie z ruchem wskazówek zegara, do usłyszenia "kliknięcia".

1. Czujnik jest przeznaczony tylko do użytku w pomieszczeniach.
2. Przy montażu należy zachować odstęp co najmniej 50 cm między urządzeniem a lampą oświetleniową.
3. Czujnik należy montować w miejscach, w których zagwarantowana będzie stała temperatura w przedziale od 0°C do 50°C.
4. Urządzenia nie należy montować w wilgotnych pomieszczeniach.
5. Czujnika nie należy instalować w pobliżu wiatraków, wentylatorów czy klimatyzatorów. Należy zachować ok. 150 cm odstępu.
6. Żywotność baterii to ok. 1 rok pracy w normalnych warunkach. Czas ten ulega skróceniu w wysokiej temperaturze i przy wysokiej wilgotności.
7. Przed instalacją należy się upewnić, że wszystkie funkcje działają poprawnie. Należy wykonać test prawidłowej pracy czujnika.

DZIAŁANIE CZUJNIKA

Status urządzenia	Kontrolka LED. Sygnał alarmu.
Czuwanie Dioda miga	co 60 sekund. Brak.
Test Dioda miga szybko. Szybkie "pikanie".
Alarm	Dioda miga szybko. Szybkie "pikanie".
Alarm wyciszony	Dioda miga szybko. Brak dźwięku.
Słaba bateria	Dioda miga co ok. 60 sek.	Pikanie co ok. 60 sek.
Połączono z Wi-Fi	Dioda świeci przez 10 sek. Brak.
Konfiguracja Wi-Fi	Dioda miga szybko(ok. 2 razy na sek.).	Szybkie "pikanie".

TEST PRAWIDŁOWEGO DZIAŁANIA CZUJNIKA I WYCISZANIE ALARMU

• Testowanie: w trybie czuwania przytrzymać przycisk "TEST" przez ok. 2 sekundy, aby wywołać alarm urządzenia (podświetlenie i sygnał dźwiękowy)
• powiadomienie o alarmie zostanie wyświetlone w aplikacji mobilnej;
• Wyciszenie: w stanie alarmu należy nacisnąć przycisk "TEST", aby wyciszyć dźwięk (miga tylko dioda LED).

WYMIANA BATERII

1. Zdemontuj podstawę czujnika i zamocuj baterię w komorze zgodnie z oznaczeniami biegunów (+/-).

2. Po podłączeniu baterii i umiesz-czeniu jej w komorze na baterię zamontuj ponownie podstawę czujnika.

Kiedy wartość stężenia dymu w pobliżu czujnika przekroczy dopuszczalny poziom, urządzenie zacznie emitować alarm. Należy wtedy:

• zlokalizować miejsce powstania dymu;
• ugasić każde źródło płomienia oraz źródła mogące powodować iskry. W przypadku większego pożaru należy niezwłocznie powiadomić i wezwać odpowiednie służby;
• otworzyć okna/drzwi w celu wywietrzenia dymu.

CZYSZCZENIE I KONSERWACJA CZUJNIKA

Należy regularnie czyścić czujnik, aby utrzymać go w dobrym stanie technicznym:

• raz w tygodniu testuj czujnik,
• usuwaj zalegający kurz na czujniku za pomocą odkurzacza lub delikatnie zwilżonej ścierki.

UWAGA! DO CZYSZCZENIA NIE UŻYWAJ ROZPUSZCZALNIKÓW ANI INNYCH ŚRODKÓW CHEMICZNYCH. NIE MALUJ I NIE NARAŻAJ CZUJNIKA NA DZIAŁANIE CHEMICZNYCH SUBSTANCJI. W TRAKCIE NP. REMONTU NALEŻY PRZENIEŚ CZUJNIK W INNE MIEJSCE.

Substancje chemiczne zawierające alkohol, farby, rozcieńczalniki, kleje, lakiery, perfumy, środki czyszczące oraz materiały budowlane mogą zakłócać prawidłową pracę czujnika.

1. Pobierz aplikację ze strony producenta: https://setti.pl/wsparcie/aplikacja.
2. Otwórz zainstalowaną aplikację.
3. Jako nowy użytkownik założ nowe konto. W przypadku posiadania konta, zaloguj się korzystając z własnych danych dostępowych.
4. Naciśnij przycisk „Silence test” i przytrzymaj przez 5 sekund. Wskaźnik zacznie migać wolno w kolorze czerwonym.
5. W prawym górnym rogu aplikacji naciśnij przycisk „+” i wybierz odpowiednie urządzenie (Bezpieczeństwo -Czujnik dymu SS524).
6. Potwierdź, że czerwony wskaźnik LED miga wolno.
7. Wybierz sieć Wi-Fi, wprowadź hało i potwierdź przyciskiem „Confirm”.
8. Po pomyślnym podłączeniu urządzenia możesz w pełni cieszyć się zdalnymi powiadomieniami urządzenia.

Szczegółowa instrukcja obsługi urządzenia jest dostępna na stronie internetowej: https://setti.pl/wsparcie/aplikacja lub po zeskanowaniu kodu QR:

w aplikacji Google Play wyszukaj Setti+

w aplikacji App Store wyszukaj Setti+

DEKLARACJA:

ART-DOM Sp. z o.o. niniejszym oświadcza, że czujnik SS524 jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: dyrektywą 2014/53/UE i innym unijnym prawodawstwem harmonizacyjnym. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: www.artdom.net.pl/deklaracja/SS524/

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Czerwony wskaźnik LED zaczął migać wolno.	Po naciśnięciu i przytrzymaniu przycisku Test włączona została konfiguracja urządzenia z siecią Wi-Fi.	Skonfiguruj urządzenie z siecią Wi-Fi zgodnie z sekcją „Instalacja i obsługa aplikacji” lub poczekaj aż wskaźnik przestanie migać wolno.
Brak możliwości konfiguracji czujnika z siecią Wi-Fi.	Router pracuje w częstotliwości 5GHz.	Zmień częstotliwość pracy routera z 5GHz na 2.4GHz.
	Wystąpił problem z połączeniem Wi-Fi.	Sprawdź, czy sygnał Wi-Fi routera działa prawidłowo.
Aplikacja nie wyświetla aktualnego stanu urządzenia „Poza siecią”.	Wystąpił problem z połączeniem Wi-Fi.	Sprawdź, czy sygnał Wi-Fi routera działa prawidłowo.
	Urządzenie znajduje się za daleko od sygnału Wi-Fi.	Wzmocnij sygnał Wi-Fi routera lub zmień jego miejsce.
	Konfiguracja routera została zmieniona.	Skonfiguruj czujnik na nowo, zgodnie z sekcją „Instalacja i obsługa aplikacji”.

EKOLOGICZNA I PRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA

To urządzenie jest oznaczone, zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) symbolem przekreślonego kontenera na odpady:

Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem z odpadami domowymi.

Urządzenie należy zwrócić do lokalnego punktu przetwarzania i utylizacji odpadów lub skontaktować się z władzami miejskimi.

MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO!

Właściwe postępowanie ze zużytem sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

WARUNKI GWARANCJI DOTYCZĄCE CZUJNIKA DYMU

1. ART-DOM Sp. z o.o. z siedzibą w Łodzi (92-402) przy ul. Zakładowej 90/92 Numer Krajowego Rejestru Sądowego 0000354059 (Gwarant) gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych. Gwarancja obejmuje tylko wady wynikające z przyczyn tkwiących w rzeczy sprzedanej (wady fabryczne).
2. Ujawniona wada zostanie usunięta na koszt Gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do serwisu autoryzowanego lub punktu sprzedaży.
3. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.

5. Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,
b. uszkodzeń mechanicznych, chemicznych lub termicznych,
c. napraw i modyfikacji dokonanych przez firmy lub osoby nieposiadające autoryzacji producenta,
d. części z natury łatwo zużywalnych lub materiałów eksploatacyjnych takich jak: baterie, żarówki, bezpieczniki, filtry, pokrętła, półki, akcesoria,
e. instalacji, konserwacji, przeglądów, czyszczenia, odblokowania, usunięcia zanieczyszczeń oraz instruktażu.

1. O sposobie usunięcia wady decyduje Gwarant. Usunięcie potwierdzonej wady urządzenia nastąpi poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy, gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta. W szczególnie uzasadnionych wypadkach, jeżeli naprawa i wymiana są niemożliwe lub wymagałyby nadmiernych kosztów dla Gwaranta może on odmówić doprowadzenia towaru do zgodności z udzieloną gwarancją i zaproponować inny sposób załatwienia reklamacji z gwarancji.

2. Wymiany towaru dokonuje punkt sprzedaży, w którym towar został zakupiony (wymiana lub zwrot gotówki) lub autoryzowany punkt serwisowy,

jeżeli dysponuje taką możliwością (wymiana). Zwracane urządzenie musi być kompletne, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nieuznanie gwarancji.

1. W przypadku braku zgodności towaru z umową sprzedaży, kupującemu z mocy prawa przysługują środki ochrony prawnej ze strony i na koszt sprzedawcy, a gwarancja nie ma wpływu na te środki ochrony prawnej.
2. Niniejsza gwarancja obowiązuje na terytorium Polski.
3. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi.

UWAGA!

Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji.

Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnic od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję obsługi.

ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódź. Numer Krajowego Rejestru Sądowego 0000354059.
