NR-BN30PGB - Lodówka PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Chłodziarko-zamrażarka
Marka	Panasonic
Model	NR-BN30PGB
Wymiary (S x G x W)	599 x 638 x 1856 mm
Klasa klimatyczna	SN, N, ST, T (+10 °C do +43 °C)
Zakres temperatury chłodziarki	2 °C do 8 °C
Zakres temperatury zamrażarki	-24 °C do -16 °C
Czynnik chłodniczy	R600a (łatwopalny)
Izolacja	Cyklopentan (łatwopalny)
Funkcje specjalne	Szybkie chłodzenie, szybkie zamrażanie, tryb domowy, tryb urlopowy
Zabezpieczenie przed dziećmi	Tak (blokada przycisków)
Alarm otwartych drzwi	Tak (po 3 minutach)
Alarm usterki czujnika	Tak (wyświetlanie E0, E1, E2)
Oświetlenie wewnętrzne	LED
Pojemnik na lód	Tak (w szufladzie zamrażarki)
Rozmrażanie	Ręczne (nie przyspieszać mechanicznie)
Czyszczenie	Miękka ściereczka i letnia woda; unikać środków ściernych i rozpuszczalników
Regulowane nóżki	Tak (2 z przodu)
Możliwość zmiany kierunku otwierania drzwi	Tak (skontaktować się z serwisem)
Zasilanie elektryczne	Sieciowe (gniazdo z uziemieniem)
Naprawy	Skontaktować się z autoryzowanym centrum; nie demontować samodzielnie
Utylizacja	Elektroodpady: nie wyrzucać z odpadami domowymi; poddać recyklingowi poprzez selektywną zbiórkę

Często zadawane pytania - NR-BN30PGB PANASONIC

Jak ustawić temperaturę chłodziarki?

Naciśnij przycisk Fridge (9); wyświetlacz miga. Naciśnij ponownie, aby przewinąć temperatury od 2°C do 8°C (lub OF dla wyłączenia). Potwierdź przyciskiem OK (12) lub odczekaj 5 sekund.

Jak włączyć tryb szybkiego zamrażania?

Naciśnij kilkakrotnie Function (11), aż wskaźnik Fast-Freezing (6) zacznie migać, a następnie naciśnij OK (12). Tryb wyłącza się automatycznie po 26 godzinach.

Co zrobić, gdy alarm dźwięczy?

Alarm może wskazywać na otwarte drzwi od ponad 3 minut (zamknij je lub naciśnij dowolny przycisk, aby go wyłączyć) lub usterkę czujnika (wyświetla E0/E1/E2). W takim przypadku skontaktuj się z serwisem Panasonic.

Jak wyczyścić wnętrze chłodziarki?

Odłącz urządzenie. Wyjmij półki, szuflady i pojemniki. Umyj je letnią wodą z miękką ściereczką. Nigdy nie używaj środków ściernych (soda oczyszczona, rozpuszczalniki, alkohol). Wytrzyj do sucha przed ponownym montażem.

Dlaczego drzwi zamrażarki są trudne do otwarcia?

To normalne tuż po zamknięciu z powodu różnicy ciśnień. Odczekaj chwilę, aż ciśnienie się wyrówna, a następnie spróbuj ponownie.

Czy można zmienić kierunek otwierania drzwi?

Tak, ale musi to zostać wykonane przez autoryzowanego specjalistę. Skontaktuj się z serwisem Panasonic. Nie rób tego samodzielnie, ponieważ grozi to utratą gwarancji.

Co zrobić w przypadku przerwy w dostawie prądu?

Unikaj częstego otwierania drzwi. Chłodziarka utrzymuje chłód przez kilka godzin. Jeśli przerwa trwa dłużej niż 5 minut, urządzenie odczeka opóźnienie przed automatycznym ponownym uruchomieniem. Ustawienia są zapamiętywane.

Jak zrobić kostki lodu?

Napełnij pojemnik na lód do poziomu wody, umieść go w szufladzie zamrażarki. Gdy kostki są gotowe, delikatnie skręć pojemnik, aby je uwolnić. Uważaj na wodę, która może wytrysnąć po otwarciu szuflady.

Chłodziarka hałasuje, czy to normalne?

Tak, niektóre dźwięki są normalne: cyrkulacja czynnika chłodniczego, praca sprężarki, wentylator. Jeśli hałas jest bardzo głośny, sprawdź, czy urządzenie stoi równo i czy wokół jest wystarczająco dużo miejsca. Skontaktuj się z serwisem, jeśli hałas utrzymuje się.

Jak wyłączyć zabezpieczenie przed dziećmi?

Naciśnij i przytrzymaj przycisk OK (12) przez 3 sekundy. Wskaźnik zabezpieczenia przed dziećmi (2) zgaśnie. Ta sama czynność pozwala go włączyć.

INSTRUKCJA OBSŁUGI NR-BN30PGB PANASONIC

Dziękujemy za zakup produktu firmy Panasonic. Prosimy o dokładne przeczytanie niniejszych instrukcji przed korzystaniem z produktu. Prosimy o zachowanie niniejszej instrukcji do wykorzystania w przyszłości. Zawiera instrukcje instalacyjne.

Zasady bezpieczeństwa 122

Ochrona środowiska 125

Instalacja 126

Części 128

Panel sterowania 129

Ustawianie temperatury 130

Korzystanie z funkcji podręcznych 130

Produkcja kostek lodu 133

Konserwacja i czyszczenie 133

Często zadawane pytania 136

Zasady bezpieczeństwa

Znaczenie symboli:

Nie wolno

Należy się upewnić

Wskazuje, że urządzenie wymaga uziemienia, aby zapobiec porażeniu prądem.

Nie rozmontowywać.

OSTRZEŻENIE

Wskazuje ryzyko śmierci lub poważnych obrażeń ciała.

To urządzenie jest przeznaczone do obsługi przez dzieci w wieku od 8 lat oraz przez osoby o obniżonej sprawności fizycznej, psychicznej lub zmysłowej oraz niedysponujące odpowiednim doświadczeniem i wiedzą, chyba że osoby te obsługują urządzenie pod nadzorem opiekuna lub zostały poinstruowane o sposobie obsługi urządzenia przez opiekuna odpowiedzialnego za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Dzieci samodzielnie nie mogą czyścić ani konserwować urządzenia.

Nie przechowywać w urządzeniu substancji wybuchowych, np. puszek z aerozolem, zawierających łatwopalny gaz.

• Łatwopalne substancje, takie jak benzen, rozpuszczalnik, alkohol, eter i gaz LPG, mogą spowodować wybuch. Nie wolno podłączać wielu urządzeń do tego samego gniazda elektrycznego.
• Może to spowodować przegrzanie, pożar lub zwarcie. Kabla elektrycznego nie należy przyciskać, wiązać lub zaginać w jakikolwiek sposób, jak również nie wolno umieszczać na nim ciężkich przedmiotów. Zwiększa to ryzyko pożaru lub porażenia prądem elektrycznym. Podczas odłączania wtyczki z gniazda nie wolno ciągnąć za kabel elektryczny.
• Może to spowodować uszkodzenia kabla elektrycznego. Wtyczkę należy chwycić i zdecydowanym ruchem wyciągnąć ją z gniazda. Nie wolno umieszczać żadnych zbiorników z wodą na lodówce.
• Woda może uszkodzić izolację części elektrycznych i spowodować zwarcie, pożar lub porażenie prądem. Nie wolno rozpylać łatwopalnych gazów w pobliżu lodówki.
• Może to spowodować wybuch lub pożar. Nie wolno rozpylać wody bezpośrednio na zewnętrzne lub wewnętrzne części lodówki.
• Może to spowodować pożar lub porażenie prądem. Nie wolno dotykać wtyczki kabla elektrycznego mokrymi rękoma.
• Może to spowodować porażenie prądem elektrycznym.

Niewolno umieszczacć lodówki w wilgotnym要比scu lub w要比scu, w ktoym urzadzenia要去icontak z woda. • Zuzyta izolacja czȩci elektrycznych要去 spowodować zwarcie, porazenie pradelm lub pozar. W lodówcie no welno przechowywoć leków ani produktów wrażliych nazmiany temperatury. • Produktory, króre wymagajść kontroli temperatury, nie mogą być przechowywane w lodówcie. Nie welno pozwaleć dzpieciom wspinać要去, husić lub zawieszać na drzewich lodówki. • Moze to doprowadźć do uszkodzenia lodówki i powaznych obrażćcia u danei u daneci. Nie welno uzywoć lodówki w pomieszczeniuk, w ktoym znajduja要去 latwopalne opary lub gazy. • Moze to spowodować wybuch lub pozar. W pouchiu lodówki no welno przechowywoć lub uzywoć benzynyani innych latwopalnych ciecy lub oparów. • Moze to spowodować wybuch lub pozar. Nie uderzej w szklane drzewi. • Moze to spowodować uszkodzenia drzwulub kontuzę. Jeśli szklane drzewi要去 popsujá lub pękna, skontakuć z firma Panasonic. Nie pozwalaj dzpieciom bawić要去 panelem sterowania ani chłodziarka/zamrażarka. Nie wącławczy przechy godzin po przemieszczaniu chłodziarki/zamrażarki. • Plyn chlodźć musi要去ustilizowej. Jeśli urzadzenia dostanie wylączone, poczekaj 30 minut przy pondownym wączeniem, aby plyn chłodźć要去ustilizowej. • OSTRZEJEZENIE: Nie welno uzywoć zadnych mechanicznych urzadźć lub innych metod przyspieszajych procex rozmrażania poza metodami zalecanymi przy producenta. • Moze to doprowadźć do uszkodzenia wnejtrz odówki lub stworZYć zagrożenie wybuchem. • OSTRZEJEZENIE: Nie welno uzywoć urzadźć elektrycznych wewnatrixkomó do przechowywnia zwywnosci, chyba要去 urzadzenia te są zalecane przy producenta lodówki. • Moze to spowodować wybuch lub pozar. • OSTRZEJEZENIE: Naleźny uwaȩć, aby nie uszkodźć ukuładu z czynnikiem chlodniczym. • OSTRZEJEZENIE: Nie welno otwierć psychywość oswietlenia LED wnejtrz lodówki. • Moze to spowodować prazównie pradelm elektrycznym. Jeśli oswietlenie LED nie dla prawlów, nichego z tymienic je w autoryzowanym serwisroducenta lub przy any wykalifikowaną osobę w celu unikniecia zagrożenia. Niewolno wlasnoreczne Rozbierać, naprawiec ani modyfikować lodówki. • Moze to doprowadźć do obrażćciacie, poparzeć lub prazównia pradelm, jak rawnieć awariu irzadźemia. W przypadku koniecieznosci naprawy lub modyfikacja lodówki prosimy skontaktuć要去 z autorzyzawanym centrum serwisownym. Naleźny upewnić,要去 lodówka podzona jest do gniaźda elektryczność z uziemieniem. NIE WOLNO podzȩć do gniaźda elektryczność bez uziemienia. • Zwarcie要去 spowodować prazównie pradelm elektrycznym. Niewolno dostarczony kabel jest uszkodźony, musi zostć wymieniony przy autoryzowanym serwisroducenta lub inny wykalifikowaną osobę, w celu unikniecia zagrożenia. • Uszkodźona wtyczka lub kabel elektryczny moga spowodować zwarcie, gozar lub prazównie pradelm. • W przypadku uszkodzenia kabela sieciowego要去 dokonać.goe wymiany przyzeruyzowanym serwisroducenta lub przy any wykalifikowaną osobę by uniknéz zagrożenia. • Nie wolno próbowć samodzielnie wymieniać kabela.
Przed umieszczemien wtyczki w gnieźdie nalewy usunuć wszelkiecia obce i kurz z bolcowytczki. • Kurz nagromadzony na wtyczce są przyczynicie sie do braku izolacji, szcęgólne w wilgotnym otoz ceniu. Moze to spowodowej zwarcie, pozar lub parażenie przem. Nalewy odślączyć kabel elektryczny i wytrzejć go sucha szmatka. Uzycie mokraj lub wilgotnej szmatki jest zabronione. Umieść wtyczność kabla elektrycznego w gnieźdie elektrycznym, upewniajać sie, są jest bezpiecznych podȩzzonea. • Luźno podȩzona wtyczka kabla są przyżenie przem elektrycznym. Lodówka musi byc zainstalowan w dobrze wentylowanym mięscu. • Powierzchnia pomieszczenia, w tkrym zainstalowan jest lodówka, powinna byc proporcjonalna do ilosci czynnika chlodniczego w urzadzeniu. W przypadku wycieku czynnika z dodówki umieszczonej w malym pomieszczeni istnieje ryzyko nagromadzenia sie latwopalych gazów. Moze to spowodowej pozar lub wybuch. Na zaźde 8 g czynnika chlodniczego wymagany jest 1 metr sześćciemny przechzerni. Ilość czynnika wlodówce podana jest na tabliczcie informacyjnej wewnȩz urzadzenia. Czynnik chlodniczy (R600a) wykorzystwywny w lodówce oraz gazy w materialach izolacyjnych są latwopalne. Do ich utilizacja niche są zastosowość spezialne procedury. • Przed przykazanium lodówki do utilizacja niche są upewnić, są zadna z rurek znajdujych są na tylnej sciance urzadzenia nie jest uzskodzona. Wyciek czynnika chlodniczego lub gazu są przyspodowej pozar lub wybuch. Przed czyszczemienium lub naprawy lodówki sądy odȩczyć są odȩdu. • Nieprzestrzeganieideo go zaliczenia są przyspodowej pozarorem. Jeśli z ladówki wydobyya są dym lub sąówna wycuć zapach spalenizny, sązenia natychmiast odȩczyć wyczȩ z gniażda elektryczné i skontatowyć są z autoryzowanym centrum serwisowym. • Nieprzestrzeganieideo go zaliczenia są przyspodowej pozar lub parażenie przem. Otwory wentylacyjne w odubowie urzadzenia lub w elementach wbudowanych sązy pozostawić odślonytie. • Nieprzestrzeganieideo go zaliczenia sązy spożostawyć odślonytie. • Nożny spożodowyć odślonytie go zaliczenia sązy pozostawić odślonytie. Przypadku wycieku. Oznacza ryzyko obrażnychcia lub uszkodzenia mienia.
UWAGA Niew� no umieszczaco butelek lub szlkanych poljemników w zamrażarce. • Po zamarzȩciu zawartość szkło sąpqnać i spowodowej obrażenia. Niew no dotykać wewnȩznych scian zamrażarki lub produktów przechowywnych w zamrażarce mokrymi rękoma. • Moze to spowodowej odmrożenia po zetiwniku skóry ze scianka wewnȩznych lub produktami przechowywni w zamrażarce.
Podczas przerwy w zasilianiu przem elektrycznym sązy unikać czestego otwierania drzwiki lódówki lub umieszczania nieschłodzonych produktów spożywczych. • Moze to doprowadzić do wzrostu temperatury wewnȩz lódówki i niedzozniemie wplywać na higiene. Nalewy pAMIacja o odstepiec pitydzy drzwiami lódówki i zamrażarki, szcȩgólne gdy otworane są Jednoczesnych. • Moze to spowodowej obrażeniacia哭泣a. Podczas eksploatacjz zamrażarki sązy wzwóć ciuwage, abyNie przytrzasnć dloni drzwiami. W szcȩgólność podczas otriewiania drzwiki sądy lódówki sązy unikać sąska zimdy drzwiami zamrażarki a drzwymi lódówki, w tkrym istnieje moziwość przytrzȩtniecia dloni. • Moze to spowodowej obrażeniacia哭泣a.	Mozgliwość przytrzȩtniecia dloni

Utylizacja opakowania

Należy się upewnić, że wszystkie materiały opakowaniowe, takie jak karton, worki plastikowe, taśma samoprzylepna i styropian, zostaną zutylizowane w bezpieczny sposób.

Opakowanie należy przechowywać z dala od niemowląt i dzieci, aby uniknąć uszkodzeń ciała lub uduszenia.

Pozbywanie się zużytych urządzeń

Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu.

Niniejszy symbol umieszczony na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznacza, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych z innymi odpadami domowymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych, należy korzystać z wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego.

Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego. W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych prosimy o kontakt z władzami lokalnymi.

Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Dla użytkowników biznesowych w Unii Europejskiej

Aby zutylizować sprzęt elektryczny i elektroniczny, należy skontaktować się ze sprzedawcą lub dostawcą w celu uzyskania dodatkowych informacji.

Informacja dotycząca utylizacji w krajach spoza Unii Europejskiej. Ten symbol jest ważny tylko w Unii Europejskiej.

Aby zutylizować ten produkt, prosimy skontaktować się z władzami lokalnymi lub sprzedawcą i zapytać o prawidłową metodę utylizacji.

Przed przekazaniem zużytego sprzętu do utylizacji

Należy postępować zgodnie z instrukcjami utylizacji producenta zużytego sprzętu albo z miejscowymi przepisami dotyczącymi utylizacji urządzenia. W przypadku, gdy nie są dostępne, należy postępować zgodnie z instrukcjami zawartymi w trzech krokach poniżej.

1. Wyciągnij wtyczkę z gniazda elektrycznego.
2. Odetnij kabel elektryczny i zutylizuj go w bezpieczny sposób razem z wtyczką.
3. Do czasu odbioru zużytego sprzętu lub przekazania go do centrum recyklingu upewnij się, że znajduje się poza zasięgiem małych dzieci.
4. Usuń wszystkie uszczelki drzwi i pozostaw wszystkie półki i pojemniki na miejscu. Dzięki temu dzieci nie będą mogły wchodzić do środka urządzenia i zamykać się.

Ten rozdział opisuje sposób instalacji urządzenia zapewniający cichą i energooszczędną eksploatację.

Wymiary

Szer. 599 x Gł. 638 x Wys. 1856 (mm)

Rozpakowanie urządzenia

Usuń elementy opakowania i taśmę klejącą.

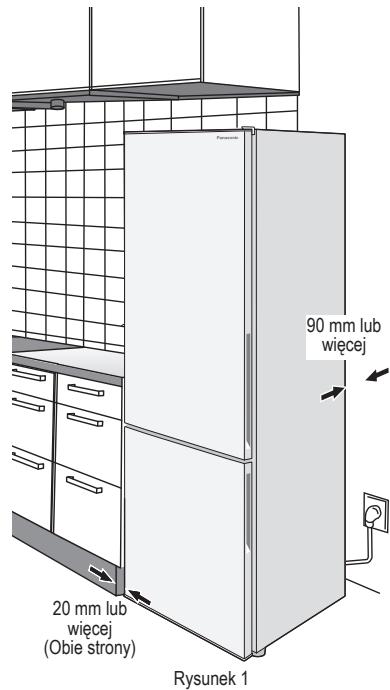

Wybór odpowiedniego miejsca

Wentylacja

W czasie eksploatacji urządzenie wydziela ciepło, dlatego powinno być zainstalowane w dobrze wentylowanym, suchym pomieszczeniu. Należy zapewnić odpowiedni odstęp wokół urządzenia, zgodnie z rysunkiem 1. W przypadku słyszalnych wibracji należy zwiększyć odstęp. (Jeśli jednak lodówka stoi przy ścianie, należy zostawić odstęp minimum 32,5 mm po stronie zawiasów, aby umożliwić otwarcie drzwi o 90° lub szerzej).

Temperatura

Na zużycie energii i wydajność pracy urządzenia ma wpływ temperatura otoczenia, np. jak dużo energii urządzenie zużyje, aby schłodzić lub zamrozić produkty spożywcze.

Aby uzyskać najlepsze rezultaty, należy zainstalować urządzenie:

z dala od miejsc narażonych na bezpośrednie działanie promieni słonecznych, z dala od grzejników, piekarników lub innych źródeł wysokiej temperatury, - w pomieszczeniach, w których temperatura odpowiada warunkom klimatycznym, do których urządzenie zostało przystosowane. Opis warunków klimatycznych dla tego urządzenia znajduje się w rozdziale Dane techniczne. - Skrajne temperatury lub warunki otoczenia mogą mieć negatywny wpływ na pracę urządzenia.

Przechowywana żywność może ulec zepsuciu.

Poziomowanie

Ostrożnie ustaw urządzenia, aby nie uszkodzić podłogi. Urządzenia należy zainstalować na poziomej podłodze, która może wytrzymać ciężar w pełni załadowanej lodówki. Odchylenie podłoża od poziomu wyrównaj poprzez odkręcenie lub dokręcenie dwóch regulowanych nóżek, zgodnie z rysunkiem 2.

Pozwoli to wyeliminować wibracje i hałas. Jeśli urządzenie jest umieszczone na dywanie lub wykładzinie winylowej, należy najpierw położyć na dywan lub wykładzinę wytrzymałą płytę. Zapobiegnie to zmianie koloru podłoża spowodowanej ciepłem emitowanym przez urządzenie.

Drzwi lodówki

Zawiasy drzwi lodówki można zamontować po lewej lub po prawej stronie, tak aby drzwi otwierały się w przeciwnym kierunku. Aby wykonać tę czynność w domu, należy skontaktować się z naszym centrum serwisowym, które zostało wymienione w dołączonym arkuszu. Można też skorzystać z naszej witryny internetowej (http://www.panasonic.com).

Producent nie będzie ponosił odpowiedzialności w przypadku samodzielnej zamiany zawiasów.

Czyszczenie

Po zakończeniu instalacji wytrzyj urządzenie do czysta szmatką nasączoną ciepłą wodą.

Te ilustracje pokazują BN30PGW.

Pierwsze podłączenia

Po podłączeniu urządzenia do źródła zasilania na dwie sekundy podświetli się panel sterowania, wyświetlacz temperatury zamrażarki na panelu sterowania zacznie migać i zostanie wyświetlona temperatura zamrażarki. Naciśnij dowolny przycisk i odczekaj pięć sekund na zakończenie migania, aby wyświetlić ustawioną temperaturę zamrażarki.

Ustawienia domyślne panelu sterowania

Po pierwszym podłączeniu urządzenia do źródła zasilania, panel sterowania zostanie ustawiony na tryb „Dom”. Tryb „Dom” musi zostać wyłączony po ustawieniu temperatur lodówki i zamrażarki.

Prosimy zapoznać się z „Trybem Dom”, aby wyłączyć tryb „Dom”.

Uwagi:

W miesiącach letnich lub w innym czasie, gdy temperatura otoczenia jest wyższa, uzyskanie odpowiedniej temperatury może potrwać dłużej. - Po odłączeniu lodówki od zasilania należy odczekać co najmniej 10 minut przed ponownym podłączeniem zasilania. W przeciwnym razie może wystąpić awaria sprężarki. - Jeśli lodówka nie jest używana przez czas, należy wyjąć wtyczkę kabla elektrycznego z gniazda.

Temperatura otoczenia w pomieszczeniu

Oznaczenia klasy klimatycznej znajdują się na tabliczce znamionowej na lewej ścianie komory lodówki. Oznaczają one temperaturę otoczenia, w której urządzenia mogą być eksploatowane.

Klasa klimatyczna		Dopuszczalna temperatura otoczenia
SN	(klimat umiarkowy rozszerzony)	+10 °C do 32 °C
N	(klimat umiarkowy)	+16 °C do 32 °C
ST	(klimat subtropikalny)	+16 °C do 38 °C
T	(klimat tropikalny)	+16 °C do 43 °C

Oszczędzanie energii

1. Lodówka musi zostać umieszczona w dobrze wentylowanym, suchym i chłodnym miejscu. (Prosimy zapoznać się z działem „Instalacja”, aby poznać wymiary i odległości).
2. Kombinacja pojemników i półek, która zapewni największą pojemność i najbardziej wydajne zużycie energii przy lodówce.
3. Usuń górną i środkową szufladę zamrażarki.
4. Zamocuj w lodówce pewniki i półki w sposób wskazany w rozdziale „Część”.
5. Nie przepełniaj lodówki, aby zapewnić swobodną cyrkulację powietrza.
6. Otwieraj drzwi tylko wtedy, gdy to konieczne i na maksymalnie krótki czas.
7. Od czasu do czasu wyczyść otwory wentylacyjne na spodzie lodówki za pomocą odkurzacza itp.
8. W przypadku ustawienia trybu Fast Freezing Mode lub Fast Cooling, zużycie energii zwiększy się.

Komora chłodziarki

Temperatura w zakresie od 2°C do 8°C

Ugotowana żywność, napoje, jajka, ciasta, nabiał

Komora zamrażarki

Temperatura w zakresie od -24°C do -16°C.

Zamrożone mięso, drób, ryby, lody

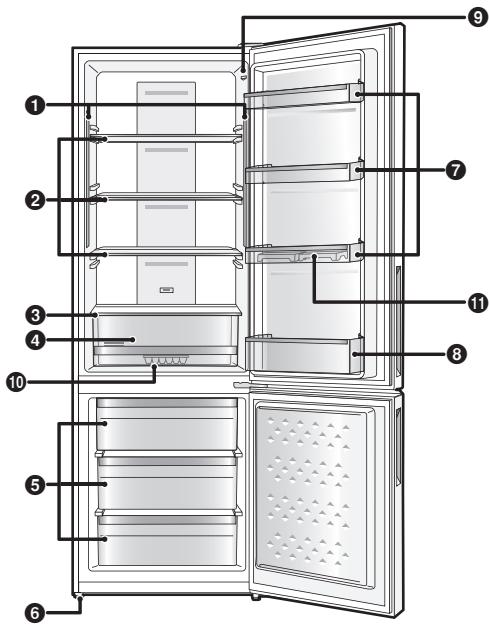

Ta ilustracja pokazuje BN30PGW.

1 Oświetlenie LED wnętrza lodówki 2 Szklane półki 3 Pokrywa szuflady na warzywa i owoce 4 Szuflada na warzywa i owoce

5 Szuflady zamrażarki 6 Nóżki regulowane 7 Półki drzwi 8 Półka na butelki

9 Włącznik światła 10 Tacka do lodu 11 Tacka na jajka

(Położenia 10 i 11 na czas transportu)

Uwaga:

• Można zmienić położenie instalacji półek szklanych i półek na drzwiach. Należy jednak zachować ostrożność, ponieważ w zależności od położenia półek, przechowywana żywność i napoje mogą wypaść podczas otwierania i zamykania drzwi.
• Podczas otwierania drzwi uważać, aby nie uderzyć nimi o pobliskie meble ani inne przedmioty.

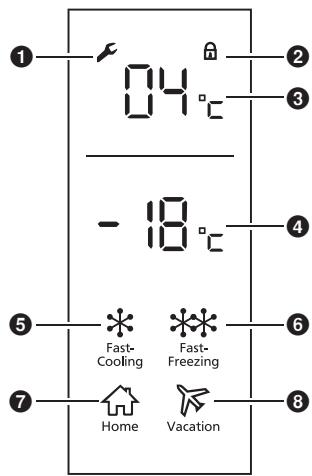

Ta ilustracja pokazuje stan, gdy wszystkie elementy wyświetlacza i przyciski są włączone.

Uwagi:

• Po podłączeniu urządzenia, panel kontrolny rozświetli się na dwie sekundy, następnie powróci do zwykłego podświetlenia. Urządzenie będzie działało w trybie "Home" po pierwszym podłączeniu. Tryb "Home" musi zostać wyłączony po ustawieniu temperatury lodówki i zamrażarki.

Prosimy zapoznać się z trybem „Home”, aby włączyć tryb „Home”.

• Gdy drzwi lodówki są zamknięte i przyciski nie są używane przez 3 minuty, podświetlenie panelu sterującego wyłączy się. Gdy podświetlenie jest wyłączone, otwórz drzwi lodówki lub naciśnij jakikolwiek przycisk, aby włączyć podświetlenie. Wskaźnik alarmu będzie migać i jednocześnie słyszalny będzie alarm dźwiękowy.
• Na panelu sterowania przyklejona jest folia chroniąca przed rysami.
• Dotknięcie przycisków podczas czyszczenia panelu sterowania może zmienić ustawienia.

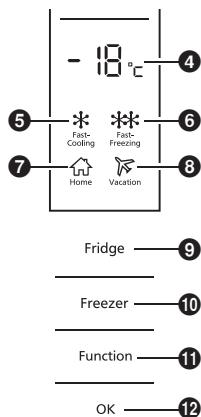

Komora chłodziarki

1. Naciśnij "Fridge" ⑨, a gdy wyświetlacz temperatury chłodziarki miga ③, można ustawić temperaturę. Za każdym dotknięciem przycisku temperatura się zmienia (wyświetlacz temperatury chłodziarki ③ pokazuje temperaturę). Wciśnij "OK" ⑫ aby zatwierdzić. (Temperatury nie mogą być ustawiane, gdy urządzenie jest w trybie: "Fast-Cooling", "Home" oraz "Vacation".)
2. W czasie ustawiania temperatury, jeśli przyciski nie są używane przez 5 sekund, wyświetlacz temperatury chłodziarki ③ przestanie migać, a ustawiona temperatura zostanie zastosowana.
3. Za każdym razem, gdy wciśnięty jest przycisk "Fridge" ⑨, ustawienie temperatury przesuwa się w następującej kolejności: 2°C → 3°C → 4°C → 5°C → 6°C → 7°C → 8°C → OF → 2°C; ("OF" reprezentuje tryb OFF, chłodziarka nie chłodzi.)

Komora zamrażarki

1. Naciśnij "Freezer" ⑩, a gdy wyświetlacz temperatury zamrażarki miga ④, można ustawić temperaturę. Za każdym dotknięciem przycisku temperatura się zmienia (wyświetlacz temperatury zamrażarki ④ pokazuje temperaturę). Wciśnij "OK" ⑫ aby zatwierdzić. (Temperatury nie mogą być ustawiane, gdy urządzenie jest w trybie: "Fast-Freezing", "Home" oraz "Vacation".)
2. W czasie ustawiania temperatury, jeśli przyciski nie są używane przez 5 sekund, wyświetlacz temperatury zamrażarki ④ przestanie migać, a ustawiona temperatura zostanie zastosowana.
3. Za każdym razem, gdy wciśnięty jest przycisk "Freezer" ⑩, ustawienie temperatury przesuwa się w następującej kolejności: -24°C → -23°C → -22°C → -21°C → -20°C → -19°C → -18°C → -17°C → -16°C → -24°C;

Korzystanie z poręcznych funkcji

Tryb Fast Cooling

W trybie Fast-Cooling chłodziarka jest ustawiona na temperaturę 2°C, nie należy jej zmieniać.

1. Aby wejść w tryb Fast-Cooling Naciskaj przycisk "Function" ① aż ikona "Fast-Cooling" ⑤ zacznie migać, następnie naciśnij "OK" ⑫. Tryb Fast-Cooling został włączony, ikona "Fast-Cooling" ⑤ jest podświetlona.
2. Aby wyjść z trybu Fast-Cooling W trybie Fast-Cooling, należy wybrać „Function“ 1 aż zaświeci się ikona „Fast-Cooling“ 5, a następnie nacisnąć „OK“ 12. Tryb Fast-Cooling zostanie wyłączony, a ikona „Fast-Cooling“ 5 wyłączy się. Temperatura chłodziarki wróci do wartości, jaka była użyta przy dezaktywowaniu trybu Fast-Cooling. Gdy urządzenie wchodzi w tryb Home lub Vacation, tryb Fast-Cooling zostaje wyłączony.

Tryb Fast Freezing	W trybie Fast-Freezing temperatura chlodziarki möglichbye ustawiana, ale nie temperature zamrażarki.
	1. Aby wiejsć w tryb Fast-Freezing Naciskaj przyczysk „Function“ 11 az ikona “Fast-Freezing” 6zacznie migać, nastepnie naciśnij “OK” 12. Tryb Fast-Freezing dostal wączenia, ikona “Fast-Freezing” 6 jest podstawiania.
	2. Aby wyjsć z trybu Fast-Freezing W trybie Fast-Freezing,NSEwy wybrać „Function“ 11 az zaȩwiedci sie ikona “Fast-Freezing” 6 a nastepnie naciśnęc „OK“ 12. Tryb Fast-Cooling zostanie wymiączony, a ikona “Fast-Freezing” 6 wymiączy sie. Temperaturezamrażarki wróci do wartość, jaka byla uzyta przy aktywowaniem trybu Fast-Freezing. Gdy tryb Fast-Freezing osiagnie limit czasowy (26 godzin), wymiączy sie automatycznych. Gdy urzemdenie wchodzi w tryb Home lub Vacation,tryb Fast-Freezing zostaje wymiączony.
Tryb Home	W trybie Home, chlodziarka jest ustawionna na 4 °C, natomiast zamrażarka na -18 °C. W trybie Home temperatura chlodziarki i zamrażarki nie mayebye zmieniona.
	1. Aby wiejsć w tryb Home Naciskaj przyczysk „Function“ 11 az ikona “Home” 7 zacznie migać, nastepnie naciśnij “OK” 12. Tryb Home dostal wymiączony, ikona “Home” 7 jest podstawiania.
	2. Aby wyjsć z trybu Home W trybie Home,NSEwy wybrać „Function“ 11 az zaȩwiedci sie ikona “Home” 7 a nastepnie naciśnć “OK” 12. Tryb Home zostanie wymiączony, a ikona “Home” 7 wymiączy sie. Temperatureu obu komór wróci do wartość, jaka byla uzyta przy aktywowaniem trybu Home. Gdy urzemdenie wchodzi w tryb Fast-Cooling, Fast-Freezing lub Vacation,tryb Home zostaje wymiączony.
Tryb Vacation	W trybie Vacation chlodziarka jest ustawionna na temperature 14 °C, nie mayebye ona zmieniona.
	1. Aby wiejsć w tryb Vacation Naciskaj przyczysk „Function“ 11 az ikona “Vacation” 8 zacznie migać, nastepnie naciśnij “OK” 12. Tryb Vacation dostal wymiączony, ikona “Vacation” 8 jest podstawiania.
	2. Aby wyjsć z trybu Vacation W trybie Vacation,NSEwy wybrać „Function“ 11 az zaȩwiedci sie ikona “Vacation” 8 a nastepnie naciśnć “OK” 12. Tryb Vacation dostal wymiączony, ikona “Vacation” 8 wymiączy sie. Temperatureu chlodziarki wróci do wartość, jaka byla uzyta przy aktywowaniem trybu Vacation. Gdy urzemdenie wchodzi w tryb Home lub Fast-Cooling, tryb Vacation zostaje wymiączony.

Tryb Alarmu

Alarm drzwi chłodziarki

Gdy drzwi chłodziarki są otwarte dłużej niż trzy minuty, pojawi się dźwięk alarmu. Zamknij drzwi lub wciśnij jakikolwiek przycisk, aby wyłączyć alarm. Jeśli zrobisz to drugie, alarm się znowu włączy po 3 minutach.

Alarm błędu sensora

Ikona alarmu 1 na panelu sterującym się podświetli, a "E0", "E1" lub "E2" zostanie wyświetlone w obszarze 3 lub 4. Chłodziarka nadal działa, ale skontaktuj się z obsługą klienta firmy Panasonic najszybciej jak to możliwe, żeby rozwiązać problem z błędem sensora.

Blokada przycisków

Gdy naciśniesz i przytrzymasz "OK" 12 przez trzy sekundy, ikona blokady przycisków 2 się podświetli, a blokada zostanie włączona.

Gdy w tym trybie pracy naciśniemy inny przycisk, to wyświetlone zostaną aktualne ustawienia, pojawi się dźwięk alarmu, a wybrany proces nie zostanie uruchomiony. Ponownie, naciśnij i przytrzymaj “OK” 12 przez trzy sekundy, aby wyłączyć blokadę.

Pamięć po wyłączeniu

W tym modelu urządzenie automatycznie zapamiętuje wszystkie ustawienia przy odłączeniu zasilania. Po ponownym włączeniu urządzenie będzie działać z ustawieniami z czasu przy odłączeniu zasilania.

Opóźnienie włączenia

Aby zapobiec uszkodzeniu urządzenia w przypadku nagłego wyłączenia i zaniku zasilania, urządzenie nie wyłącza się od razu, jeśli zasilanie wróciło szybciej niż w okresie 5 minut.

Tacka do lodu

Otwórz zamrażarkę, wysuń szufladę i wyciągnij tackę do lodu. (Tacka znajduje się w szufladzie na warzywa i owoce w momencie dostarczenia urządzenia.) Napełnij tackę wodą do poziomu linii wody i umieść tackę z powrotem w zamrażarce.

Gdy kostki lodu są gotowe, wysuń szufladę w zamrażarce i wyjmij tackę. Delikatnie wygnij tackę do lodu, trzymając z obu stron, kostki wypadną z tacki. Następnie odłóż tackę z powrotem do zamrażarki.

Gdy wysuwasz szufladę, tacka do lodu może się przesunąć i rozlać wodę.

Uważnie wysuwaj szufladę w zamrażarce.

Konserwacja i czyszczenie

Chłodziarka

Szklane półki

Podnieś tylną część szklanej półki delikatnie, następnie wysuń ją kompletnie.

Szuflada na warzywa i owoce

Wysuń skrzynkę najbardziej, jak się da.

Następnie podnieś przednią część i wysuń całkowicie.

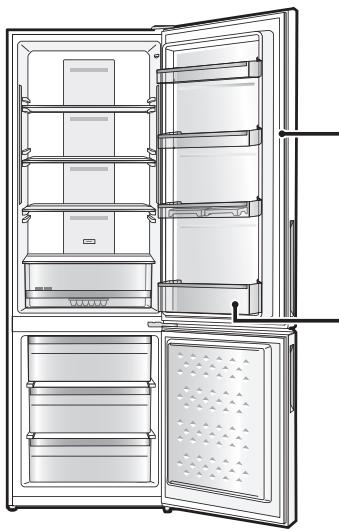

Półki na drzwiach i półka na butelki

Aby usunąć półkę z urządzenia, podnieś ją najdalej jak się da i wysuń.

Zamrażarka

Podnieś tylną część szklanej półki delikatnie, następnie wysuń ją kompletnie.

Codzienne czyszczenie

Przecieraj regularnie suchą szmatką.

Miejsca, na które trzeba zwrócić szczególną uwagę:

Uszczelka drzwi

Jeśli uszczelka się zabrudzi, łatwo może ulec uszkodzeniu, co może spowodować wydostawanie się zimnego powietrza.

Półka na butelki

W przypadku nagromadzenia się brudu i płynu natychmiast wytrzyj półkę szmatką.

Raz w roku odłącz lodówkę od zasilania, wyjmij półki i wyczyść je dokładnie.

Części, które można umyć wodą

Chłodziarka

• Półki szklane
• Półki na drzwiach
• Półka na butelki, tacka na jajka
• Szuflada na warzywa i owoce

Zamrażarka

• Szuflady zamrażarki
• Tacka do lodu

Uwaga:

• Nie wolno stosować środków czyszczących w proszku, na przykład sody oczyszczonej, ponieważ mogą one uszkodzić elementy z tworzywa sztucznego.

Czyszczenie panelu sterowania

Panel sterowania lodówki wykonany jest z delikatnych materiałów. Aby zabezpieczyć powierzchnię przed uszkodzeniami, nie wolno czyścić go rozpuszczalnikami chemicznymi. Panel sterowania wystarczy przetrzeć suchą lub lekko wilgotną szmatką.

Czyszczenie zewnętrznych części lodówki

Zewnętrzne części lodówki należy czyścić miękką szmatką, nawilżoną ciepłą wodą. Jeśli zabrudzenia nie ustępują, należy zastosować łagodny płyn do mycia naczyń, a następnie wytrzeć powierzchnię miękką szmatką nasączoną ciepłą wodą. Następnie należy powierzchnię wytrzeć do sucha.

Uwagi dotyczące czyszczenia

W czasie czyszczenia wnętrza lub zewnętrznych elementów urządzenia, nie używaj:

• detergentów alkalicznych - mogą spowodować pęknięcie plastikowych części.
• proszku do szorowania, mydła w proszku, środków czyszczących opartych na ropie, gorącej wody, szczotki kuchennej, kwasów, benzenu, rozpuszczalników i alkoholu - tego typu substancje mogą uszkodzić powierzchnie lodówki i części z tworzywa.

Wszelkie plamy z oleju jadalnego należy wytrzeć. W przeciwnym razie może to spowodować uszkodzenie elementów z tworzywa.

Przegląd konserwacyjny

Czy kabel elektryczny jest uszkodzony? Czy wtyczka kabla się nagrzewa? Czy wtyczka kabla jest całkowicie wsunięta do gniazdka elektrycznego?

Jeśli przewód zasilający jest uszkodzony, należy skontaktować się z autoryzowanym centrum serwisowym.

NIE WOLNO wymieniać tych elementów samodzielnie.

Dłuższa przerwa w eksploatacji

Jeśli lodówka nie jest używana przez dłuższy czas, należy wyjąć wtyczkę kabla elektrycznego z gniazda i wyczyścić ją w opisany powyżej sposób. Drzwi lodówki należy pozostawić otwarte przez 2-3 dni. Umożliwi to swobodne wysuszenie wnętrza i zapobiegnie powstawaniu nieprzyjemnego zapachu i pojawianiu się pleśni.

Nie należy regularnie włączać i wyłączać lodówki. Lodówka będzie pracować dłużej, jeśli pozostanie włączona podczas normalnego użytku.

Przed przeniesieniem lub przetransportowaniem lodówki

① Usuń wszystkie produkty z lodówki. ② Odłącz lodówkę. ③ Wyreguluj nóżkę. ④ Pociągnij lodówkę do siebie.

Uwaga:

• Miej na uwadze, że rozmrożona woda może wyciekać z dołu urządzenia przy transporcie.

(Jeśli wyciekła jakaś woda, wytrzyj szmatką itp.)

Przenoszenie i transport lodówki

Lodówka powinna być przenoszona przez co najmniej dwie osoby.

① Dokręć regulowane nóżki. ② Złap za regulowane nóżki po jednej stronie i za narożniki po drugiej stronie, tak jak pokazano.

Uwaga:

• Nie wolno przenosić lodówki, trzymając za drzwi. Lodówkę zawsze należy transportować w normalnej pozycji pionowej.

Zabezpiecz drzwi taśmą klejącą.

Jeżeli uważasz, że lodówka nie funkcjonuje poprawnie, sprawdź najpierw poniższe kwestie. Jeżeli problem utrzymuje się, odłącz wtyczkę kabla elektrycznego i skontaktuj się ze sprzedawcą lub autoryzowanym centrum serwisowym.

Ogólne

Lodówka wydaje Dziwne odgosity.	Czy lodówka jest zaintalowanna na现阶段i stabilnej podłodze? Czy zostal zachowany odpowskidny odstep wokół urzadzenia? Czy na goźze obudowy są przydmioty, króre mogość dgać? Hałasy są zjawiskiem normalnym, gdy ludówka Rozpoczyna lub kończy prace.
Slychać odglos po wylaczeniu spreżarki.	Jest to normalne i czego powodowane przy czynnik chlOdniczy prawnę z powrotem do spreżarki.
Slychać odglos po otwarciu lub zamniącie drzw.	Jest to normalne, powodowane przy现阶段e w ciśnieniu powietrza między wegrzmem a otocenienium ludówki.
Slychać odglos przypopywajność powietrza lub wody po otwarciu drzw.	Jest to powodowane przy czynnik chlOdniczy prawnę przy ziewnetrzymy system rur.
Slychać ciagly dzwiek buczenia.	Ten dzwiek zwiazany jest z pracāwenty społawyczo gość zimnégo powietrza. Czy zwytność zostala umieszczona zbyt ciasno lubczy temperatura otoczenia jest za wysoka? W takich przypadkach wentylator powodujcie zaznienie zimnégo powietrza pracuje z bardzo duźawę prędkości i wydaje glówny dzwiek.
Sprȩzarka pracuju glówno.	Czy zwytność zostala umieszczona zbyt ciasno lubczy temperatura otoczenia jest za wysoka? W takich przypadkach spreżarka pracuje z duźawę prȩdkości i wydaje glówny dzwiek.
Sprȩzarka pracuju dlugu czas.	Ješli wyczka kabla zostala podlacznota po raz pierwszy, spreżarka pracuju dluguzej niż zwykle, aby schlodzić wynctrze ludówki do uzyskania ustawionych temperatur. Czy ustawiony zostali tryb Fast Freezing lub Fast Cooling? Czy drzwi byty czego otworane i zamykane? Czy drzwi są dokladnie zamkiąte? Czy zwytność zostala umieszczona zbyt ciasno lubczy temperatura otoczenia jest za wysoka? Ješli duźodu produktów zostanie umieszczone w ladówce w tym samym czasie, spreżarka musi pracowej dluguźcy czas.
Na zewnatrz ludówki gromadzi są wilgoć.	Skrplanie są z战胜owadc, gdy wilgotnosć otoczenia jest wysoka i jest to zjawisko normalne. Wytrzyj krople sąszmatka.
Powierzchnia ludówki jest gorąca.	Po wynceniu zasilania odubowa ludówki są zagnewość do momentu, kiedy wyncetrze komory zostanie wystarczajaco schlodzone. Obudowa pozostanie gość nowet po schlodzeniu komor. jest to związane z odpradowanienie ciepla przyez odpowiednio uformowana na odubowie rykur, króra jest niebezędna w procesie skraplania czynnika chlOdniczego. Nie oznacza to uszkodzenia.
Elementy sterowania na panelu sterowania nie dliała.	Czy urzadzenia jest podlaczone do zasilania?
Slychać dzwiek alarmu.	Pozostawiono uchylone drzwi od chlodziarki. Zamknij je.

Chłodziarki-zamrażarki

Chłodziarka nie chłodzi (a zamrażalnik nie zamraża).	Czy urzadzenia jest podlaczone do zasilania?
Chłodziarka nie chłodzi (a zamrażalnik nie zamraża) w zadowalajcy spośb.	Czy ustawiona temperatura jest za wysoka?Czy lodówka jest narażona na bezpoźrednie promienie sloneczne lub znajduje sie w popliwu grzejnika?Czy zostal zachowany odpowiedni odstep wokół urzadzenia?Czy przywność zostala umieszczona zbyt ciasno lubczy temperatura otoczenia jest za wysoka?Czy drzwi są czego otwierane i zamykane? Czy drzwi są dokladnia zamkniȩ?Czy lodówka ustawiono na tryb wakacyjni?Gdy do lodówki wkladana jest ciepla przywność, temperatura tymczasowo wrozność. Wsezorie zimowym lub gdy temperatura otoczenia jest niska,MZE wydawać sie,ź odówkaNie chłodzi.
Temperatura ustawiona roźni są od rzechywistej.	Czy do lodówki wkladana jest ciepla przywność, temperatura tymczasowo wzrośćnie.
Zywność w lodówce jest zamrożona.	Czy ustawiona temperatura jest za niska?Czy umieszczono przywność z tymi ludówki? Obszar w popliwu tylnej sciany to sąjsce najnizszej temperatury, daneź wiec unika.umieszczania tam produktów, ktró moga latwo zamarzać.
Wilgość gromadzi są w lodówcie i szufladach.	SkraplanieMZe wystapić, gdy drzwi są czego otwierane i zamykane lub sąsi ni zostały calkowicie zamkniȩ, a také w przypadku wysokiej wilgotnosci w pomsieszczeniu. Wytrzyk drople sączama.
Drzewamazrajki cięzeko są otwieraju.	Niekieyny drzewi cięzeko są otwieraju tusz po ich zamkniȩCiuRoznica ciasnien międź wynctram a otoczeniem zamrażarkiMZe czasami utrudniac otwieranie drzwi. Naleź przyczeka chwie i ponownie otworzycz drzwi.
Wewnatrz lodówki utrzymuJEpieprzyjemny zapach.	Czy przywność cechujacja są silnym zapachem zapakowano szczelnie przyd umieszczerniem w lodówce? Ucieść produkty w szczelnym pewemniku i przechowaj je.Zapachy moga pozostawaN powierzchniach lodówki. Przetrzyj te powierzchnie miękka szmatka zamoczona w letnej wodzie.

Panasonic Corporation

Website : http://www.panasonic.com
