619-231 - Bagażnik dachowy Jula - Bezpłatna instrukcja obsługi

Typ produktu	Nośnik dachowy / Bagażnik dachowy
Marka	Jula
Model	619-231
Zawartość zestawu	2 uchwyty bagażnika dachowego, 2 płyty dociskowe, 2 płyty ochronne, 2 pokrętła blokujące, 2 nakrętki, 2 kluczyki, 2 osłony ochronne, Instrukcja obsługi
Materiał	Stal (szacunkowo)
Typ montażu	Zaciskowy ze śrubami kulistymi
Zakres regulacji	Odległość między pokrętłem blokującym a śrubą kulistą: 2–3 mm; całkowity odstęp regulowany do dopasowania do dachu pojazdu
Zalecana odległość montażu	600 mm od każdej strony samochodu (ok. 1,2 m całkowitej szerokości)
System blokowania	Zamek kluczykowy osłony ochronnej i uchwytu bagażnika dachowego
Wymóg wyrównania	Płyty dociskowe i szyny muszą być równoległe
Maksymalne obciążenie	Nie określono; nie przeciążać, przestrzegać limitów obciążenia dachu pojazdu
Kompatybilność z szyberdachem	Szyberdach nie może być otwarty, gdy nośnik jest załadowany
Kompatybilność z myjnią samochodową	Zdjąć nośnik przed myjnią automatyczną
Konserwacja	Czyścić wodą i suchą szmatką; smarować w razie potrzeby; przechowywać w pokrowcu
Instrukcje bezpieczeństwa	Przeczytać przed użyciem; sprawdzać przed/po każdym użyciu; unikać gwałtownego hamowania; jechać ostrożnie przy silnym wietrze; równomiernie rozkładać ładunek; parkować na równej powierzchni do montażu
Zakaz modyfikacji	Nigdy nie modyfikować nośnika w żaden sposób
Języki instrukcji	Angielski, szwedzki, norweski, polski
Przechowywanie	Przechowywać w pokrowcu ochronnym po czyszczeniu
Gwarancja	Patrz producent; podlega błędom druku i zmianom konstrukcyjnym

Często zadawane pytania - 619-231 Jula

Jak zamontować bagażnik dachowy Jula 619-231?

Najpierw wyreguluj odległość między pokrętłem blokującym a śrubą kulistą do 2–3 mm. Wyrównaj śrubę kulistą A przez otwór w płycie dociskowej i zablokuj od spodu pokrętłem blokującym. Umieść uchwyty bagażnika dachowego 600 mm od każdej strony samochodu, prosto w poprzek dachu. Upewnij się, że płyty dociskowe i szyny są równoległe. Zabezpiecz elementami blokującymi i dokręć pokrętła blokujące. Na koniec zablokuj osłony ochronne kluczykiem.

Jaka jest maksymalna ładowność?

Instrukcja nie określa maksymalnego obciążenia. Jednak ostrzega, aby nie przeciążać nośnika. Zawsze przestrzegaj limitu obciążenia dachu pojazdu i równomiernie rozkładaj ładunek.

Jak wyregulować odległość między pokrętłem blokującym a śrubą kulistą?

Obróć pokrętło blokujące, aby wyregulować szczelinę między pokrętłem a śrubą kulistą. Prawidłowa odległość to 2–3 mm. Skorzystaj z oznaczeń na zestawie lub zmierz szczelinomierzem, jeśli to konieczne.

Czy mogę otworzyć szyberdach, gdy bagażnik dachowy jest załadowany?

Nie. Instrukcja stwierdza: „Szyberdach nie może być otwarty, gdy nośnik jest załadowany.” Zawsze upewnij się, że szyberdach jest zamknięty przed umieszczeniem ładunku.

Jak konserwować bagażnik dachowy?

Czyścić wodą i wytrzeć do sucha. Stosować olej zgodnie z instrukcją (części ruchome). Po czyszczeniu umieść nośnik w pokrowcu. Sprawdzaj przed i po każdym użyciu.

Czy mogę umyć samochód w myjni automatycznej z zamontowanym bagażnikiem?

Nie. Musisz zdjąć nośnik przed użyciem myjni automatycznej, ponieważ może zostać uszkodzony lub spowodować uszkodzenia.

Jakie narzędzia są potrzebne do montażu?

Nie są wymagane żadne specjalne narzędzia; bagażnik jest wyposażony w kluczyki i pokrętła blokujące. Do regulacji i dokręcania wystarczą ręce. Szczelinomierz może pomóc w ustawieniu szczeliny 2–3 mm.

Jak zablokować uchwyt bagażnika dachowego?

Obróć kluczyk zgodnie z ruchem wskazówek zegara, aby zablokować uchwyt bagażnika dachowego. Najpierw wysuń płytę ochronną, a następnie odblokuj osłonę ochronną, obracając kluczyk zgodnie z ruchem wskazówek zegara. Blokada zapobiega kradzieży i zabezpiecza bagażnik.

Jak zdemontować bagażnik dachowy?

Wyjmij płytę dociskową na zewnątrz od spodu. Zdemontuj element blokujący, pokrętło blokujące i osłonę ochronną. Usuń płytę ochronną i śrubę kulistą B. Przechowuj wszystkie części w pokrowcu.

Co zrobić, jeśli nośnik się poluzuje?

Natychmiast i bezpiecznie zatrzymaj pojazd. Dokręć wszystkie pokrętła blokujące i sprawdź wyrównanie. Jeśli problem będzie się powtarzał, sprawdź, czy nie ma uszkodzeń. Instrukcja ostrzega, że poluzowany nośnik naraża Ciebie i innych na poważne niebezpieczeństwo.

INSTRUKCJA OBSŁUGI 619-231 Jula

Instrukcja obsługi bagażnika bazowego Operating Instructions for Load Carrier

619-231

PL Instrukcja obsługi w oryginale

Przed użyciem uważnie przeczytaj instrukcję obsługi!

1. Nie przeciążaj bagażnika.

1. Nie modyfikuj bagażnika w żaden sposób. Może to zwiększyć ryzyko wypadku.

1. Jedź samochodem ostrożnie i unikaj gwałtownego hamowania.

1. Zachowuj ostrożność podczas jazdy przy silnym wietrze, niekorzystnej pogodzie lub na nierównych drogach.

1. Sprawdzaj bagażnik przed6. każdym użyciem i po.

Jeśli ładunek lub bagażnik ulegną poluzowaniu, narażasz siebie i pojazd na duże niebezpieczeństwo.

1. Jeśli na bagażniku znajduje się ładunek, nie należy otwierać szyberdachu.

1. Zdemontuj bagażnik przed9. myciem samochodu w myjni.

Równomiernie rozłóż ładunek na bagażniku.

1. Zaparkuj samochód na równym terenie przed rozpoczęciem montażu bagażnika.

MONTAŻ

3. Płytka osłaniająca

4. Pokrętło blokujące

5. Nakrętka

6. Instrukcja obsługi

7. Klucze

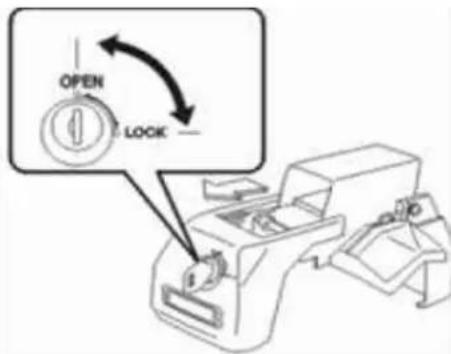

Za pomocą klucza można zablokować osłonę (open = otwarta, lock = zamknięta).

Assembled shelves = Mocowanie bagażnika ball-shape bolt A = Śruba z łbem kulistym A soft gluey mat = Płytka osłaniająca shelf rind = Osłona

pull upwards = Pociągnij do góry ball-shape bolt B = Śruba z łbem kulistym B six-cornu nut = Pokrętło blokujące Adjust the distance... = Wyreguluj odstęp pomiędzy pokrętłem a śrubą z łbem kulistym do 2–3 mm.

1. Włóż śrubę z łbem kulistym A przez otwór w płytce dociskowej i przykręć z drugiej strony za pomocą pokrętła blokującego.

1. Wystająca część pokrętła musi być skierowana do góry...

1. ...podczas mocowania bagażnika na dachu.

1. Śruba z łbem kulistym A powinna być zamontowana po zewnętrznej stronie mocowania.

1. Prawidłowy sposób zamontowania mocowania i belki.

1. Pamiętaj o zamontowaniu płytek osłaniających pod mocowaniami bagażnika.

1. Zamontuj belki w odległości 600 mm od siebie, po obu stronach samochodu, tak by znalazły się bezpośrednio nad dachem.

1. Pamiętaj o poprawnym zamontowaniu płytek dociskowych pod mocowaniami bagażnika.

1. Blokada w pozycji zamkniętej.

1. Płytki dociskowe i belki powinny być równoległe do siebie.

1. Osłony należy zamontować według strzałki na rysunku.

1. Należy je zamocować za pomocą blokady i pokrętła blokującego z obu stron. Upewnij się, że belki i płytki dociskowe są zamontowane równolegle.

1. Pamiętaj o zamontowaniu osłon po obu stronach belek.

1. Przekręć klucz w prawo, aby zablokować mocowanie belki.

1. Najpierw wyciągnij płytkę osłaniającą, a następnie przykręć osłone, kręcąc kluczem w lewo.

1. Pociągnij za belki, aby upewnić się, czy są dobrze zamontowane.

1. Zdejmij od spodu płytkę dociskową.

1. Zdemontuj blokadę, pokrętło blokujące i osłonę. Zdejmij płytkę dociskającą i śrubę z łbem kulistym B.

• Wyczyść bagażnik wodą i wysusz suchą szmatką.
• Używaj smaru zgodnie z instrukcjami.
• Po czyszczeniu włóż bagażnik do torby.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl
