FK 63C X - Piekarnik Hotpoint Ariston - Bezpłatna instrukcja obsługi

Typ produktu	Piekarnik do zabudowy
Marka	Hotpoint Ariston
Model	FK 63C X
Kolor	Stal nierdzewna
Wymiary (szer. x wys. x gł.)	43.5 cm x 32 cm x 41.5 cm
Pojemność użytkowa	58 litrów
Zasilanie	220-240 V ~ 50/60 Hz
Maksymalny pobór mocy	2800 W
Programy gotowania	Grzanie góra/dół, Gorące powietrze, Pizza, Grill, Zapiekanie, Pieczenie, Rożen (opcjonalny)
Zakres temperatur	60 °C do MAX (Grill: MAX)
Sterowanie	Pokrętła do programów i termostatu, programator elektroniczny (w zależności od modelu)
Wyświetlacz	Cyfrowy (w przypadku programatora elektronicznego) lub analogowy
Oświetlenie wewnętrzne	Tak, 25 W (E14)
Wentylator chłodzący	Tak, włącza się automatycznie
Bezpieczeństwo	Automatyczne wyłączanie po zaprogramowanym czasie gotowania, brak blokady dziecięcej
Czyszczenie	Płyty katalityczne (opcjonalnie), drzwi zdejmowalne, nie stosować środków ściernych
Akcesoria	Ruszt piekarnika, blacha do tłuszczu, rożen (opcjonalny)
Drzwi	Uchwyt chowany, system zawiasów z powolnym zamykaniem
Montaż	W szafkę pod blatem lub wysoką, zwrócić uwagę na wymiary wnęki
Klasa efektywności energetycznej	Nie podano (dyrektywa 2002/40/WE)

Często zadawane pytania - FK 63C X Hotpoint Ariston

Jak ustawić godzinę?

Naciskaj kilkakrotnie przycisk ⚙, aż symbol zacznie migać. Ustaw godzinę za pomocą przycisków + i -. Po 10 sekundach lub ponownym naciśnięciu ⚙ ustawienie zostanie potwierdzone.

Jak używać minutnika?

Naciskaj kilkakrotnie przycisk ⚙, aż symbol ⚠ zacznie migać. Ustaw żądany czas za pomocą + i -. Po upływie czasu rozlegnie się sygnał dźwiękowy. Minutnik nie wpływa na proces gotowania.

Jak zaprogramować czas gotowania?

Najpierw wybierz program gotowania. Następnie naciskaj ⚙, aż symbol ⚡ zacznie migać. Ustaw czas trwania za pomocą +/- i potwierdź. Piekarnik wyłączy się automatycznie po upływie czasu.

Jakie programy gotowania są dostępne i do czego służą?

Grzanie góra/dół do tradycyjnego pieczenia na jednym poziomie. Gorące powietrze do równomiernego rumienienia na kilku poziomach. Pizza do chrupiącego spodu. Grill do steków i zapiekania. Pieczenie do delikatnych potraw, takich jak ciasto drożdżowe.

Jak wyczyścić piekarnik?

Czyść piekarnik po każdym użyciu wilgotną gąbką i łagodnym detergentem. Nie używaj środków ściernych ani wełny stalowej. Drzwi piekarnika można zdjąć do dokładnego czyszczenia.

Jak wymienić lampkę piekarnika?

Najpierw wyciągnij wtyczkę z gniazdka. Wyjmij szklaną osłonę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. Wymień lampkę na nową o mocy 25 W i trzonku E14. Włóż osłonę z powrotem.

Jakie wymiary musi mieć wnęka montażowa?

Wnęka musi mieć co najmniej 45 cm x 56 cm (szerokość x wysokość). Tylna ściana szafki musi zostać usunięta, aby zapewnić odpowiednią wentylację.

Co oznaczają symbole na wyświetlaczu?

= Godzina, ⚠ = Minutnik, ⚡ = Czas gotowania, ⏰ = Koniec gotowania, = Oświetlenie piekarnika. Migające symbole oznaczają, że można dokonać ustawienia.

Dlaczego piekarnik nie włącza się?

Upewnij się, że wtyczka jest włożona do gniazdka. Sprawdź, czy wybór programu jest ustawiony w pozycji innej niż 0. W przypadku awarii zasilania należy ponownie ustawić godzinę.

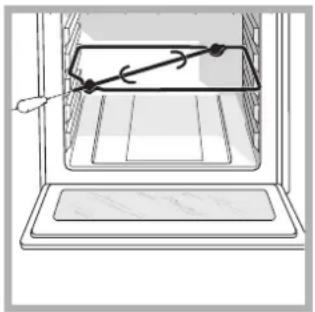

Jak używać rożna?

Wsuń blachę do tłuszczu na poziom 1, a uchwyt rożna na poziom 3. Włóż rożen w otwór z tyłu piekarnika. Wybierz program Grill lub Zapiekanie z rożnem.

INSTRUKCJA OBSŁUGI FK 63C X Hotpoint Ariston

Podłączenie do sieci elektrycznej

Tabliczka znamionowa

Opis urządzenia, 56

Widok ogólny

Panel sterowania

Uruchomienie i użytkowanie, 57

Włączanie piekarnika

Korzystanie z minutnika

Chowany uchwyt

Programator analogowy, 58-59

Ustawienie minutnika

Ustawienie godziny

Programowanie pieczenia

Elektroniczny programator pieczenia,60

Ustawianie zegara

Ustawienie minutnika

Programowanie pieczenia

Programy, 61-62

Programy pieczenia

Praktyczne porady na temat pieczenia

Tabela pieczenia

Zalecenia i środki ostrożności, 63

Bezpieczeństwo ogólne

Utylizacja

Oszczędność i ochrona środowiska

Konserwacja i utrzymanie, 64-65

Odlączanie od prądu

Czyszczenie urządzenia

Czyszczenie drzwiczek

Wymiana żarówki

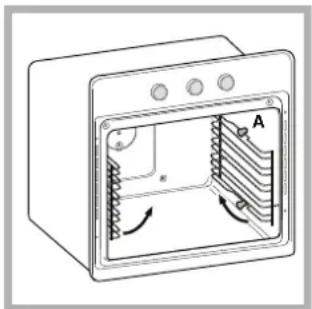

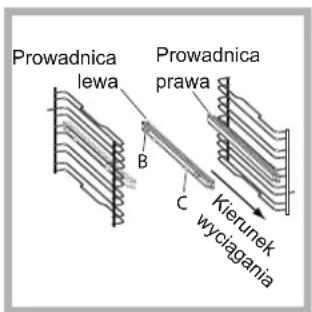

Montaż zestawu prowadnic ślizgowych

Serwis Techniczny

PL

! Należy zachować niniejszą instrukcję obsługi, aby móc w każdej chwili z niej skorzystać. W przypadku sprzedaży, odstąpienia lub przeprowadzki, upewnić się, że instrukcja obsługi pozostała wraz z urządzeniem.

! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami dotyczącymi selektywnego gromadzenia odpadów (patrz Zalecenia i środki ostrożności).

! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami przez wykwalifikowany personel. Niewłaściwe podłączenie urządzenia może spowodować obrażenia osób lub zwierząt lub szkody materialne.

Zabudowa

W celu zagwarantowania poprawnego działania urządzenia koniecznym jest, aby mebel posiadał odpowiednie parametry:

• panele przylegające do piekarnika powinny być wykonane z materiałów odpornych na ciepło;
• w przypadku mebli z okładziną z forniru, użyty klej musi być odporny na temperaturę 100°C;
• mebel do zabudowy piekarnika, zarówno szeregowej pod blatem (zob. rysunek), jak i słupkowej, powinien mieć następujące wymiary:

* Tylko dla modeli ze stali nierdzewnej

! Po zabudowaniu urządzenia nie powinien być możliwy kontakt z jego częściami elektrycznymi.

Informacje dotyczące zużycia prądu wskazane na tabliczce znamionowej oparte są na pomiarach wykonanych dla tego typu instalacji.

Przepływ powietrza

Aby zapewnić odpowiedni dopływ powietrza, należy usunąć tylną ściankę komory. Najlepiej zainstalować piekarnik w taki sposób, aby opierał się on na dwóch drewnianych listwach lub na blacie z otworem co najmniej 45 x 560 mm (patrz rysunki).

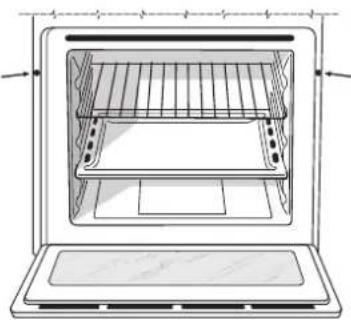

Wyśrodkowanie i zamocowanie

Aby przymocować urządzenie do mebla:

• otworzyć całkowicie drzwiczki piekarnika;
• wyjąć 2 zatyczki gumowe, które zakrywają otwory mocowania w ramie obwodowej;
• zamocować piekarnik do mebla przy użyciu 2 śrub do drewna;
• założyć z powrotem zatyczki gumowe.

! Wszystkie części, które stanowią zabezpieczenie, powinny być zamocowane w taki sposób, aby nie można było ich zdjąć bez użycia narzędzia.

Podłączenie do sieci elektrycznej

! Piekarniki wyposażone w trójbiegunowy przewód zasilający są dostosowane do działania na prąd zmienny, przy napięciu i częstotliwości wskazanych na tabliczce znamionowej (patrz poniżej).

Montaż przewodu zasilającego

1. Otworzyć skrzynkę zaciskową podważając śrubokrętem boczne zatrzaski pokrywy: pociągnąć i otworzyć pokrywę (patrz rysunek).

2. Zamontować przewód zasilający: odkręcić śrubę zacisku kabla oraz trzy śruby styków L-N-±, a następnie zamocować pojedyncze przewody pod głowicami śrub, zachowując kolejność kolorów niebieski (N) brązowy (L) żółto-zielony ± (patrz rysunek).

3. Zamocować przewód w odpowiednim zacisku.

4. Zamknąć pokrywę skrzynki zaciskowej.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej (zob. obok).

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika wielobiegunowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony tak, aby w żadnym punkcie nie był narażony na temperaturę otoczenia przekraczającą 50° C.

! Instalator odpowiada za prawidłowe podłączenie elektryczne i za zachowanie norm bezpieczeństwa.

Przed podłączeniem urządzenia należy się upewnić, czy:

• gniazdko ma właściwe uziemienie i odpowiada obowiązującym przepisom;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej (patrz poniżej);

• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej (patrz poniżej);

• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęziaczy.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko prądu powinny być łatwo dostępne.

! Przewód nie powinien być pogięty ani przygnieciony.

! Przewód elektryczny musi być okresowo sprawdzany i wymieniany wyłącznie przez autoryzowany personel techniczny (patrz Serwis Techniczny).

! Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych zaleceń.

TABLICZKA ZNAMIONOWA
Wymiary	szerokość 43,5 cmwysokość 32 cmgłębokość 41,5 cm
Pojemność	I 58
Elektrische aansluitingen	napięcie 220-240V~ 50/60Hz lub50Hz (patrz tabliczka znamionowa)maksymalny pobór mocy2800W
ENERGY LABEL	Dyrektywa 2002/40/WEna etykietce piekarników elektrycznych.Norma EN 50304Zużycie energiikonwekcja naturalna -funkcja ogrzewania: _ Tradycyjna;Zużycie energii deklaracjaKlasa konwekcji wymuszona -funkcjaogrzewania: Do wypieku ciast.
	Niniejsze urządzenie jest zgodne z postanowieniami następujących dyrektyw wspólnotowych:2006/95/EWG z dnia 12.12.2006(niskiego napięcia) z późniejszymizmianami - 2004/108/EWG z dnia15.12.2004 (kompatybilnościelektromagnetycznej) z późniejszymizmianami - 93/68/EWG z dnia 22.07.1993z późniejszymi zmianami - 2002/96/WEz późniejszymi zmianami.

PL

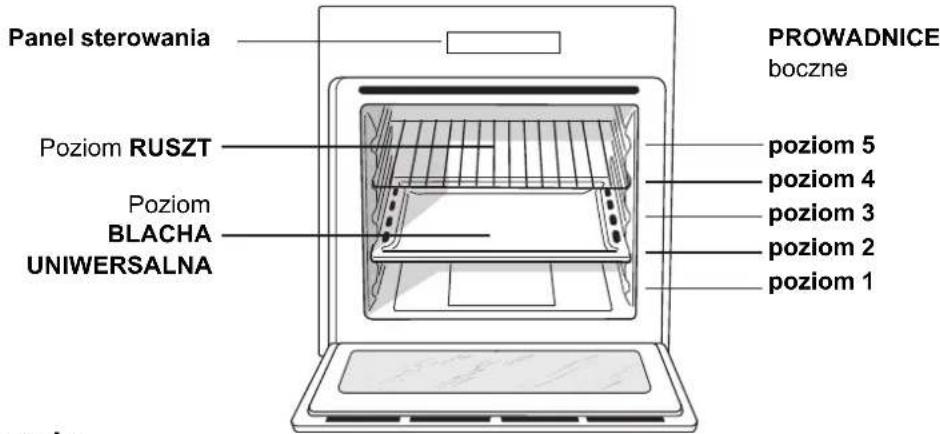

Widok ogólny

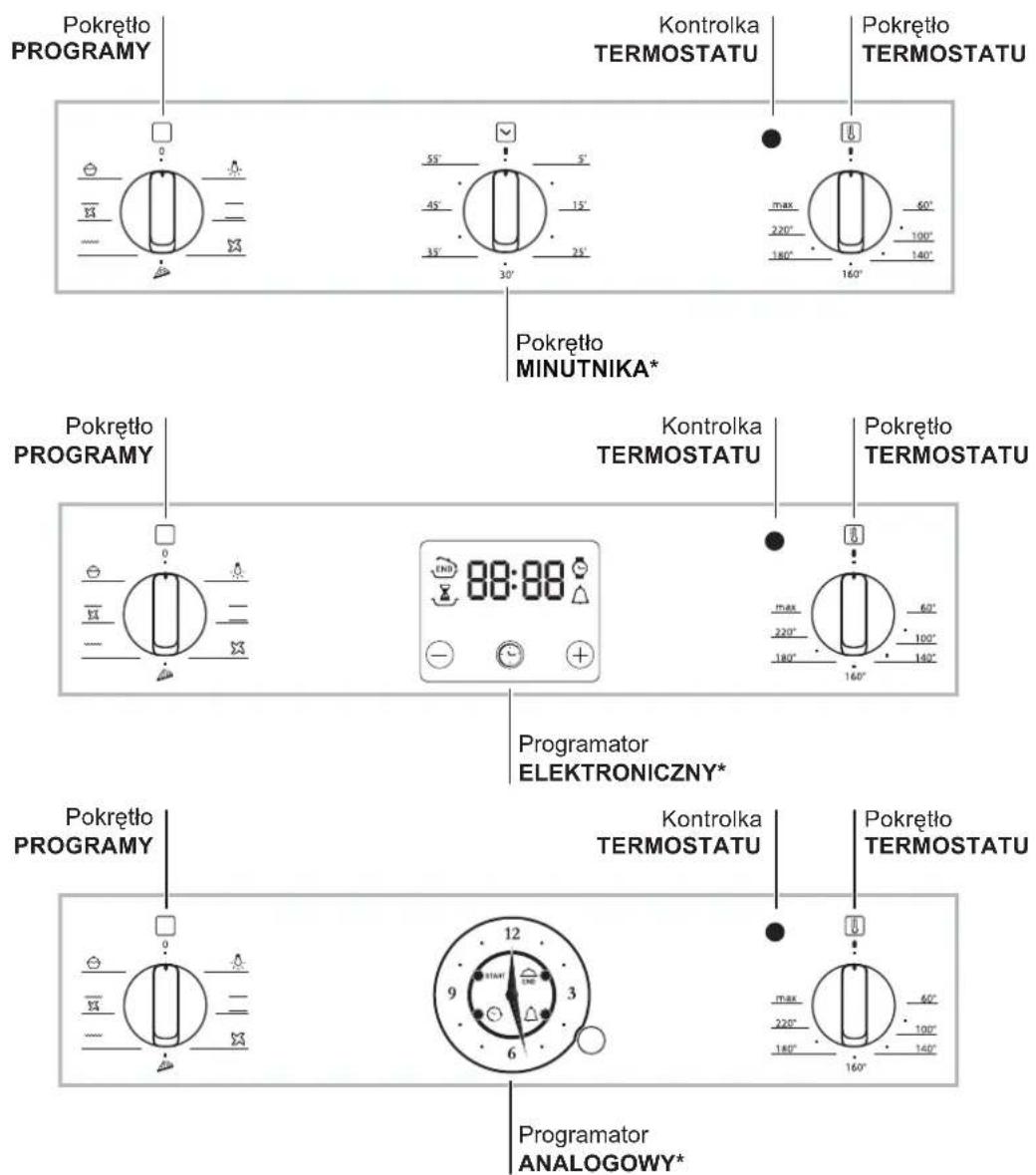

Panel sterowania

* Tylko w niektórych modelach.

! Przed pierwszym użyciem włączyć na przynajmniej jedną godzinę pusty piekarnik z zamkniętymi drzwiczkami i termostatem nastawionym na najwyższą temperaturę. Następnie wyłączyć, otworzyć drzwiczki piekarnika i wywietrzyć pomieszczenie. Zapach, jaki się wytworzy jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

Niektóre modele są wyposażone w system zawiasów, dzięki któremu drzwiczek powoli zamykają się same, bez potrzeby towarzyszenia im dłonią podczas zamykania. W celu prawidłowego użycia, przed zamknięciem:

• całkowicie otworzyć drzwiczki.
• unikać ręcznego wymuszania zamknięcia.

Włączanie piekarnika

1. Wybrać program pieczenia, przekręcając pokrętło PROGRAMY.
2. Wybrać temperaturę, przekręcając pokrętło TERMOSTAT. Wykaz potraw z zalecanymi dla nich temperaturami znajduje się w Tabeli pieczenia (zob. Programy).
3. Świecaça kontrolka TERMOSTAT wskazuje fazę nagrzewania do nastawionej temperatury.
4. Podczas pracy piekarnika można zawsze: - zmienić program pieczenia za pomocą pokrętła PROGRAMY;
5. zmienić temperaturę za pomocą pokrętła TERMOSTAT;
6. przerwać pieczenie przez ustawienie pokrętła PROGRAMY w pozycji „0”.

! Nigdy nie należy stawiać żadnych przedmiotów na dnie piekarnika, gdyż grozi to uszkodzeniem emalii.

! Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się w wyposażeniu piekarnika.

Chłodzenie poprzez wentylację

W celu zmniejszenia temperatury zewnętrznej wentylator chłodzący wytwarza strumień powietrza, który wychodzi między panelem sterowania a drzwiczkami piekarnika, a także w ich części dolnej. ! Po zakończeniu pieczenia wentylator nadal pracuje aż do dostatecznego ochłodzenia piekarnika.

Oświetlenie piekarnika

Światło w piekarniku włącza się przez wybranie - za pomocą pokrętła PROGRAMY. Pozostaje ono włączone przy wyborze programu pieczenia.

Korzystanie z minutnika\*

1. Najpierw należy ustawić dzwonek, przekręcając o prawie jeden pełny obrót pokrętło TIMERA zgodnie z ruchem wskazówek zegara.
2. Przekręcając je z powrotem w kierunku przeciwnym, ustawić żądany czas poprzez dopasowanie wskaźnika pokrętła TIMERA do czasu wskazanego na panelu sterowania.
3. Timer działa jak minutnik: po upływie określonego czasu wydaje sygnał dźwiękowy.

! Timer nie kontroluje włączenia i wyłączenia piekarnika.

Chowany uchwyt

Niektóre modele wyposażono w chowany uchwyt wbudowany w drzwiczki piekarnika. Wystarczy lekko nacisnąć, a otwarcie typu push/push ułatwi zamykanie i otwieranie piekarnika. Po użyciu zamyka się poprzez lekkie naciśnięcie.

! Przeprowadzanie ustawień jest możliwe jedynie wówczas, gdy piekarnik jest podłączony do instalacji elektrycznej. W przypadku braku zasilania przez ponad 10 sekund programator zatrzymuje się: po przywróceniu zasilania ikona ZEGAR miga sygnalizując, że zabrakło zasilania i konieczne jest ponowne ustawienie godziny.

Jeśli zasilanie zostanie przerwane podczas zaprogramowanego pieczenia, zaprogramowany czas ruszy ponownie od miejsca, w którym się zatrzymał (np. jeśli zaprogramowano 1 godzinę pieczenia, a na 30 minut zabraknie prądy, program zakończy się po 1 godzinie i 30 min). Również w tym przypadku ikona ZEGARA miga i konieczne jest ponowne ustawienie godziny.

RE CZNY TRYB PIECZENIA

Jeśli nie przeprowadzi się programowania, można korzystać z piekarnika w trybie ręcznym, przy użyciu pokręteł PROGRAMY i TERMOSTAT.

Ustawienie minutnika

! Ta funkcja nie przerywa pieczenia i jest niezależna od użytkowania piekarnika; pozwala jedynie aktywować sygnał dźwiękowy po upływie ustawionego czasu. Z minutnika można korzystać, tylko wtedy, gdy nie trwa żadne zaprogramowane pieczenie.

Aby włączyć minutnik, należy 3 razy krótko nacisnąć pokrętło aż zacznie migać ikona MINUTNIKA.

Ustawianie minutnika przebiega identycznie jak ustawianie godziny końca pieczenia (zob. odnośny paragraf)

Ustawienie godziny

Aby ustawić godzinę wskazywaną przez wskazówki, należy 4 razy krótko nacisnąć pokrętło aż zacznie migać ikona ZEGARA.

Następnie, aby zwiększyć lub zmniejszyć wyświetlaną godzinę w krokach równych 1 minutę, należy obracać pokrętło w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara: wskazówka minutowa będzie się przesuwała w krokach 1-minutowych w żądanym kierunku.

Po upływie 10 sekund od ostatniej zmiany ustawień, programator wychodzi automatycznie z trybu zmiany ustawień.

* Tylko w niektórych modelach.

Programowanie pieczenia

Programowanie czasu pieczenia z natychmiastowym rozpoczęciem

Zaprogramowanie godziny zakończenia pieczenia pozwala na natychmiastowe rozpoczęcie pieczenia i jego automatyczne zakończenie zgodnie z zaprogramowaną godziną.

Aby ustawić godzinę zakończenia pieczenia, należy 2 razy krótko nacisnąć pokrętło aż zacznie migać ikona KONIEC PIECZENIA.

Następnie, aby zwiększyć lub zmniejszyć czas gotowania w krokach równych 1 minutę, należy obracać pokrętło w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara: wskazówka minutowa będzie się przesuwała w krokach 1-minutowych w żądanym kierunku.

Ikona KONIEC PIECZENIA miga jeszcze przez 10 sekund po ostatnim obrocie pokrętła. Program można potwierdzić naciskając pokrętło lub odczekując 10 sekund, jeśli tylko zaprogramowano przynajmniej 1 minutę pieczenia.

Zapalona ikona KONIEC PIECZENIA oznacza, że pieczenie zostało zaprogramowane.

Wybrać żądany program pieczenia, obracając pokrętem PROGRAMY.

Piekarnik włączy się natychmiast i wyłączy się o ustawionej godzinie zakończenia pieczenia.

Aby wyświetlić ustawiony program, należy krótko nacisnąć i zwolnić pokrętło; wskazówki i ikony wyświetlają ustawiony program.

Pod koniec pieczenia ikona KONIEC PIECZENIA miga, a alarm wydaje sygnały dźwiękowe co 1 minutę (aby go wyłączyć należy na krótko wcisnąć pokrętło).

Ustawić pokrętło PROGRAMY w pozycji „0”.

- Przykład: jest godzina 9:00 i koniec pieczenia zostaje zaprogramowany na godzinę 10:15. Program rusza natychmiast i zatrzymuje się automatycznie o 10:15, a więc pieczenie trwa jedną godzinę i 15 minut.

Programowanie czasu pieczenia z opóźnionym rozpoczęciem

Zaprogramowanie godziny rozpoczęcia pieczenia pozwala na automatyczne rozpoczęcie i zakończenie pieczenia zgodnie z zaprogramowanymi godzinami.

Aby ustawić godzinę rozpoczęcia pieczenia, należy 1 razy krótko nacisnąć pokrętło aż zacznie migać ikona ROZPOCZĘCIE PIECZENIA.

Aby zwiększyć lub zmniejszyć czas rozpoczęcia pieczenia w krokach równych 1 minutę, należy obracać pokrętło w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara: wskazówka minutowa będzie się przesuwała w krokach 1-minutowych w żądanym kierunku.

Ikona ROZPOCZĘCIE PIECZENIA miga jeszcze przez 10 sekund po ostatnim obrocie pokrętła. Jeśli w tym

czasie nie obróci się ani nie naciśnie pokrętła, wskazówki automatycznie zaczną wskazywać znów godzinę i program zostanie anulowany. Po ustawieniu czasu rozpoczęcia pieczenia (ikona ROZPOCZĘCIE PIECZENIA pali się światłem ciągłym), poprzez ponowne naciśnięcie pokrętła, przechodzi się do ustawiania godziny zakończenia pieczenia (zgaszona uprzednio ikona KONIEC PIECZENIA zaczyna migać): czas pieczenia musi wynosić co najmniej 1 minutę, w przeciwnym wypadku programowanie jest nieważne. Aby zaprogramować godzinę zakończenia pieczenia, należy przeprowadzić opisaną powyżej procedurę. Wybrać żądany program pieczenia, obracając pokrętłem PROGRAMY. Piekarnik włączy się o ustawionej godzinie rozpoczęcia i wyłączy się o wybranej godzinie zakończenia pieczenia.

- Przykład: jest godzina 9:00, czas rozpoczęcia pieczenia zostaje zaprogramowany na 11:00, a czas zakończenia na 12:15. Program rozpoczyna się automatycznie o 11:00 i zatrzymuje się o 12:15, a więc pieczenie trwa jedną godzinę i 15 minut.

! Aby anulować programowanie, należy wcisnąć pokrętło na 3 sekundy. zaprogramowane ustawienia zostaną anulowane, a programator powróci do trybu pieczenia ustawianego ręcznie.

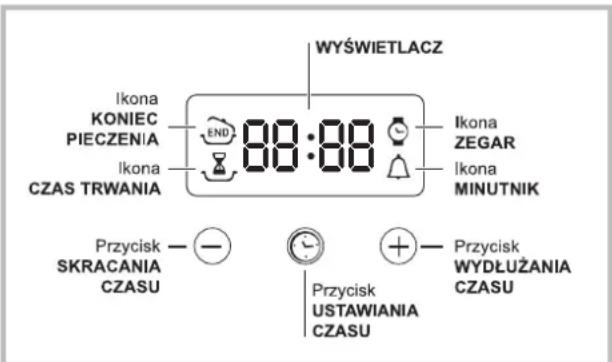

Ustawianie zegara

! Zegar można ustawić niezależnie od tego, czy piekarnik jest włączony, czy wyłączony. Nie można go ustawić jedynie wtedy, gdy został zaprogramowany koniec pieczenia.

Po podłączeniu do sieci elektrycznej lub po zaniku

napięcia ikona 📞 oraz cztery cyfry na WYŚWIETLACZU pulsują.

1. Nacisnąć kilkakrotnie przycisk ⓣ, dopóki nie

zacznie pulsować ikona 📞 oraz cztery cyfry na WYŚWIETLACZU;

1. za pomocą przycisków „+” i „-” ustawić godzinę; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

2. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

Ustawianie minutnika

! Ta funkcja nie przerywa pieczenia i działa niezależnie od użytkowania piekarnika, umożliwiając włączenie sygnału dźwiękowego po upływie ustawionego czasu.

1. Nacisnąć kilkakrotnie przycisk ⚙, dopóki nie zaczną pulsować ikona △ oraz trzy cyfry na WYŚWIETLACZU;

2. za pomocą przycisków „+” i „-” ustawić żądany czas; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

3. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

Wyświetli się odliczanie wsteczne, a po jego zakończeniu włączy się sygnał dźwiękowy.

Programowanie pieczenia

!Programowanie jest możliwe dopiero po dokonaniu wyboru programu pieczenia.

Programowanie czasu trwania pieczenia.

1. Nacisnąć kilkakrotnie przycisk Ⓤ, dopóki nie zaczną pulsować ikona 📞, oraz trzy cyfry na WYŚWIETLACZU;

* Tylko w niektórych modelach.

1. za pomocą przycisków „+” i „-” ustawić żądany czas trwania pieczenia; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

2. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

1. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

- Przykład: jest godzina 9:00 i czas trwania pieczenia zostaje zaprogramowany na 1 godzinę i 15 minut. Program zatrzyma się automatycznie o godzinie 10:15.

Programowanie końca pieczenia

! Zaprogramowanie końca pieczenia jest możliwe dopiero po ustawieniu czasu trwania pieczenia.

1. Należy postępować zgodnie z punktami od 1 do 3 opisu programowania czasu pieczenia;

2. następnie naciskać przycisk dopóki nie zaczną pulsować ikona i cztery cyfry na WYŚWIETLACZU;

3. za pomocą przycisków „+” i „-” ustawić żądaną godzinę zakończenia pieczenia; jeśli przytrzyma się je wciśnięte, cyfry zmieniają się szybciej, aby ułatwić ustawienie.

4. zaczekać 10 sek. lub ponownie nacisnąć przycisk

-, aby zapisać ustawienie.

1. po upływie ustawionego czasu na WYŚWIETLACZU pojawia się napis END, piekarnik kończy pieczenie i włącza się sygnał dźwiękowy. W celu jego wyłączenia, należy wcisnąć dowolny przycisk.

Włączone ikony 📞, oraz ożnaczają, że zostało wykonane programowanie. Na WYŚWIETLACZU naprzemiennie pojawiają się godzina zakończenia oraz czas trwania pieczenia.

- Przykład: jest godzina 9:00 i czas zostaje zaprogramowany na 1 godzinę. Ustawia się 12.30 jako godzinę zakończenia. Program włącza się automatycznie o godzinie 11:30.

Anulowanie programu

W celu anulowania programu:

- naciskać przycisk dopóki nie zacznie pulsować ikona ustawienia, które ma być anulowane oraz cyfry na wyświetlaczu Naciskać przycisk „-” dopóki na wyświetlaczu nie pojawią się cyfry 00:00.

- Nacisnąć jednocześnie przyciski „+” i „-” i przytrzymać je naciśnięte, w ten sposób anuluje się wszystkie wykonane ustawienia, w tym ustawienia minutnika.

Programy pieczenia

! Dla wszystkich programów pieczenia można ustawić temperaturę w zakresie od 60°C do MAX, z wyjątkiem:

• GRILL (zaleca się ustawienie tylko na MAX);
• ZAPIEKANIE (zaleca się nie przekraczać temperatury 200°C).

Włączają się obydwa grzejniki: górny i dolny. Przy pieczeniu tradycyjnym najlepiej używać tylko jednego poziomu: wykorzystanie większej liczby poziomów prowadzi do nierównomiernego rozkładu temperatury.

Program MULTIPIECZENIE

Włączają się wszystkie grzejniki (górny, dolny i termoobiegu) oraz wentylator. Ponieważ temperatura jest stała w całym piekarniku, powietrze piecze i rumieni żywność w sposób równomierny. Można używać jednocześnie dwie półki.

Program PIEKARNIK DO PIZZY

Włączają się dolny i obwodowy element grzejny oraz uruchamia się wentylator. Takie połączenie umożliwia szybkie nagrzanie piekarnika i zapewnia wysoką temperaturę, a zwłaszcza mocne nagrzewanie od dołu. W przypadku, gdy stosuje się więcej niż jedną półkę na raz koniecznym jest zamienianie ich miejscami w połowie wypiekania.

Program GRILL

Włącza się grzejnik górny oraz rożen (jeśli jest).

Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających wysokiej temperatury na powierzchni. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program ZAPIEKANIE

Włącza się grzejnik górny oraz wentylator i rożen (jeśli jest). Łączy wymuszona cyrkulację powietrza wewnątrz piekarnika z jednokierunkowym promieniowaniem cieplnym. Zapobiega to przypadeniu powierzchni potraw, zwiększając moc penetracji cieplnej. Podczas pieczenia należy zamykać drzwiczki piekarnika.

Program PIEKARNIK DO WYPIEKU CIAST

Włącza się grzejnik tylny oraz wentylator, zapewniając delikatne i równomierne rozprowadzanie ciepła wewnątrz piekamika. Jest to program wskazany do przygotowywania potraw delikatnych (np. ciast wymagających fazy wyrastania) i pieczenia potraw drobnych (np. ciasteczek) na trzech poziomach jednocześnie.

* Tylko w niektórych modelach.

Rožen\*

W celu uruchomienia rożna, (patrz rysunek) należy postępować następująco:

1. umieścić blachę uniwersalną na poziomie 1;
2. umieścić uchwyt rozna na poziomie 3, a następnie umieścić rożen w odpowiednim otworze znajdującym się w tylnej ścianie piekarnika;
3. uruchomić rożen, wybierając pokrętłem

Praktyczne porady dotyczące pieczenia

! Do pieczenia z wentylacją nie używać poziomów 1 i
5: podlegają one bezpośredniemu działaniu gorącego powietrza, co mogłoby spowodować przypalenie delikatnych potraw.
! W programach GRILL i ZAPIEKANIE na poziomie 1 umieścić znajdująca się w wyposażeniu blachę uniwersalną, na której zbierać się będą pozostałości po pieczeniu (soki lub tłuszcze).

MULTIPIECZENIE

• Używać poziomów 2 i 4, wykorzystując poziom 2 do potraw, które wymagają wyższej temperatury.
• Blachę umieścić na dole, a ruszt na górze.

GRILL

• Włożyć ruszt na poziom 3 lub 4, umieszczając potrawę na środku rusztu.
• Zaleca się nastawienie maksymalnego poboru energii. Nie należy się niepokoić, jeśli górny grzejnik nie będzie stale włączony: jego działanie kontroluje termostat.

PIEKARNIK DO PIZZY

• Użyć lekkiej blachy aluminiowej, stawiając ją na ruszcie znajdującym się w wyposażeniu piekarnika. Zastosowanie blachy uniwersalnej powoduje wydłużenie czasu pieczenia, przez co trudno jest przygotować chrupiącą pizzę.
• W przypadku pizzy z dużą ilością dodatków zaleca się dodanie mozzarella dopiero w połowie pieczenia.

Tabela pieczenia

Programy Potrawy		Waga (Kg)	Poziomy Wcześniejszenagrzanie (mln)		Zalecanatemperatura	Czaspieczenia(min)
Tradycyjny	Kaczka	1	3	15	200	65-75
	Pieczeń cielęca lub wołowa	1	3	15	200	70-75
	Pieczeń wieprzowa	1	3	15	200	70-80
	Kruche ciastka	-	3	15	180	15-20
	Ciasta kruche	1	3	15	180	30-35
Multicooking	Pizza (na 2 poziomach)	1	2 i 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Jagnięcina	1	2	10	180	40-45
	Pieczony kurczak + ziemniaki	1+1	2 i 4	15	200	60-70
	Makrele	1	2	10	180	30-35
	Keksy	1	2	10	170-180	40-50
	Ptysie (na 2 poziomach)	0.5	2 i 4	10	190	20-25
	Ciastka (na 2 poziomach)	0.5	2 i 4	10	180	10-15
	Biszkopt (na 1 poziomie)	0.5	2	10	170	15-20
	Biszkopt (na 2 poziomach)	1	2 i 4	10	170	20-25
	Słone ciasta	1.5	3	15	200	30-40
Pizza	Pizza 0.5		3	15	220	15-20
	Podpłomyki	1	2 lub 3	10	200	15-20
Grill	Flądry	1	4	5	MAX	8-10
	Szaszłyki z kalmarów i krewetek	1	4	5	MAX	6-8
	Filet z dorsza	1	4	5	MAX	10
	Grillowane warzywa	1	3 lub 4	5	MAX	10-15
	Befsztyk cielęcy	1	4	5	MAX	15-20
	Kotlety	1	4	5	MAX	15-20
	Hamburgery	1	4	5	MAX	7-10
	Makrele	1	4	5	MAX	15-20
	Tosty	n. 4	4	5	MAX	2-3
	Na roźnie (jeśli jest)
	Cielęcina z rożna	1.0	-	-	100%	80-90
	Kurczak z rożna	1.5	-	-	100%	70-80
	Jagnięcina z rożna	1.0	-	-	100%	70-80
Zapiekanie	Kurczak z rusztu	1.5	2	5	200	55-60
	Mątwy	1.5	2	5	200	30-35
	Na roźnie (jeśli jest)
	Cielęcina z rożna	1.5	-	10	200	70-80
	Jagnięcina z rożna	1.5	-	10	200	70-80
	Kurczak (z rożna) + ziemniaki (na brytfannie)	-	2	10	200	70-75
					200	70-75
Wypieki cukiernicze	Ciasta kruche	0.5	3	15	180	20-30
	Ciasta z owocami	1	2 lub 3	15	180	40-45
	Keksy	0.7	3	15	180	40-50
	Biszkopt	0.5	3	15	160	25-35
	Naleśniki z nadzieniem (na 2 poziomach)	1.2	2 i 4	15	200	30-35
	Babeczki (na 2 poziomach)	0.6	2 i 4	15	180-190	20-25
	Słone ciastka francuskie z serem (na 2 poziomach)	0.4	2 i 4	15	200-210	15-20
	Ptysie (na 3 poziomach)	0.7	1 i 3 i 5	15	180	20-25
	Ciastka (na 3 poziomach)	0.7	1 i 3 i 5	15	180	20-25
	Bezy (na 3 poziomach)	0.5	1 i 3 i 5	15	90	180

! Wskazany czas trwania pieczenia ma charakter orientacyjny i może być zmieniany według osobistych upodobań.

! Niniejsze urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia mają na celu zapewnienie bezpieczeństwa użytkowania, dlatego też należy je uważnie przeczytać.

Bezpieczeństwo ogólne

• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.
• Nie należy instalować urządzenia poza domem, nawet, jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
• Przenosząc urządzenie należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.
• Nie dotykać urządzenia mokrymi lub wilgotnymi rękami lub stopami ani też stojąc boso na podłodze.
• Urządzenie służy do gotowania potraw, powinno być używane jedynie przez osoby dorosłe, zgodnie z zaleceniami zawartymi w niniejszej instrukcji. Wykorzystywanie go do innych celów (np. do ogrzewania pomieszczeń) uznaje się za niewłaściwe, a tym samym niebezpieczne. Producent nie bierze odpowiedzialności za szkody i zniszczenia wynikłe z niewłaściwego lub nieodpowiedniego użytkowania urządzenia.
• Podczas użytkowania urządzenia grzejniki i niektóre części drzwiczek piekarnika stają się bardzo gorące. Nie wolno ich dotykać, a dzieci należy trzymać z dala od urządzenia.
• Uważać, aby kable zasilające innych urządzeń AGD nie dotykały rozgrzanych części piekarnika.
• Nie zatykać otworów wentylacyjnych i odprowadzających ciepło.
• Przy otwieraniu drzwiczek należy trzymać za środkową część uchwytu: po bokach może być gorący.
• Do wstawiania i wyjmowania naczyń z piekarnika używać zawsze rękawic ochronnych.
• Nie przykrywać dna piekarnika folią aluminiową.
• Nie wkładać do piekarnika materiałów łatwopalnych: jeśli urządzenie zostanie niespodziewanie uruchomione, mogłoby się zapalić.
• Gdy urządzenie nie jest używane, upewnić się, czy pokrętła znajdują się w położeniu “●”/“○”.
• Nie należy wyjmować wtyczki z gniazdka ciągnąc za kabel: zaleca się trzymanie za wtyczkę.
• Przed przystąpieniem do czyszczenia lub konserwacji odłączyć najpierw wtyczkę od sieci elektrycznej.

• W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać. Skontaktować się z Serwisem Technicznym (patrz Serwis Techniczny).

• Nie stawiać ciężkich przedmiotów na otwartych drzwiczkach piekarnika.

• Nie jest przewidziane, aby urządzenie było używane przez osoby (również dzieci) niesprawne fizycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie otrzymały instrukcji wstępnych na temat eksploatacji urządzenia.
• Dopilnować, aby dzieci nie bawiły się urządzeniem.

Utylizacja

• Utylizacja materiałów opakowaniowych: zastosować się do obowiązujących norm lokalnych, dzięki czemu opakowania będzie można ponownie wykorzystać.
• Dyrektywa wspólnotowa 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny być zbierane oddzielnie w celu optymalizacji stopnia odzysku i recyrkulacji ich materiałów składowych oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza na śmieci jest umieszczony na wszystkich produktach, aby przypominać o obowiązku selektywnej zbiórki. W celu uzyskania bliższych informacji na temat prawidłowego złomowania elektrycznych urządzeń gospodarstwa domowego, ich właściciele mogą się zwracać do właściwych służb publicznych lub do sprzedawców tych urządzeń.

Oszczędność i ochrona środowiska

• Uruchamiając piekarnik w różnych godzinach począwszy od późnego popołudnia do pierwszych godzin porannych.
• Zaleca się pieczenie w programach GRILL i ZAPIEKANIE zawsze przy zamkniętych drzwiczkach: w celu zarówno uzyskania lepszych wyników, jak i znacznej oszczędności energii (ok. 10%).
• Dopilnować, aby uszczelki były w pełni sprawne i czyste, dzięki czemu będą dobrze przylegały do drzwiczek i zapobiegną niepotrzebnym stratom ciepła.

PL

Odlączanie od prądu

Przed każdą operacją należy odłączyć urządzenie od sieci zasilania elektrycznego.

Czyszczenie urządzenia

• Części zewnętrzne emaliowane lub ze stali inox oraz uszczelki gumowe mogą być czyszczone przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy trudno usunąć, zastosować specjalne produkty do czyszczenia. Po zakończeniu czyszczenia zaleca się dokładne spłukanie wodą i wysuszenie. Nie używać proszków ściernych ani substancji korodujących.
• Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze ciepłe. Użyć ciepłej wody i środka czyszczącego, spłukać i wytrzeć miękką ściereczką. Unikać środków ściernych.
• Akcesoria można myć jak zwykłe naczynia, także w zmywarce, z wyjątkiem prowadnic przesuwnych.
  ! Do czyszczenia urządzenia nigdy nie należy używać oczyszczaczy parowych lub wysokociśnieniowych.

Czyszczenie drzwiczek

Szybę drzwiczek należy czyścić przy pomocy gąbki i środków, które nie rysują powierzchni, a następnie osuszyć miękka szmatką; nie używać szorstkich materiałów ścierających czy ostrych, metalowych skrobaków, które mogą porysować powierzchnię i doprowadzić do pęknięcia szyby.

Aby dokładnie wyczyścić piekarnik, można zdemontować drzwiczki:

1. całkowicie otworzyć drzwiczki (zob. rysunek);
2. przy użyciu śrubokręta podważzyć i przekręcić dźwignie F umieszczone na obu zawiasach (zob. rysunek);

1. chwycić drzwiczki za obie zewnętrzne krawędzie, przymykając je powoli, lecz nie całkowicie. Następnie pociągnąć drzwiczki do siebie i wyjąć je z zawiasów (patrz rysunek). Zamontować ponownie drzwiczki wykonując czynności w odwrotnej kolejności.

Sprawdzanie uszczelek

Co pewien czas należy sprawdzać stan uszczelek wokół drzwiczek piekarnika. Gdyby okazało się, ze uszczelka jest uszkodzona należy zwrócić się do najbliższego punktu serwisowego (patrz Serwis Techniczny). Zaleca się nie używać piekarnika do czasu wykonania naprawy.

Wymiana żarówki

Aby wymienić żarówkę oświetlającą piekarnik:
1. Odkręcić szklaną pokrywę obudowy żarówki. 2. Wykrecic zarówke i wymienic na taka sama: moc 25 W,

trzonek E 14.

1. Ponownie założyć szklaną osłone (patrz rysunek).

Montaż zestawu prowadnic ślizgowych

W celu zamontowania prowadnic przesuwnych:

1. Zdjąć obie ramy, wyjmując je z rozpórek A (patrz rysunek).

1. Wybrać poziom, na którym zostanie umieszczona prowadnica ślizgowa. Zwracając uwagę na kierunek wyciągania prowadnic, należy umieścić na ramie najpierw wpust B, a następnie wpust C.

1. Zamocować obie ramy wraz z zamontowanymi prowadnicami w odpowiednich otworach znajdujących się na ściankach piekarnika (patrz rysunek). Otwory dla lewej ramy znajdują się na górze, natomiast dla prawej na dole.

2. Na końcu należy wczepić ramy do rozpórek A.

! Prowadnic przesuwnych nie należy umieszczać w pozycji 5.

Boczne panele katalityczne i panel tylny\*

Są to panele pokryte specjalną emalia, absorbującą tłuszcz, który się wytwarza podczas pieczenia.

Emalia ta jest na tyle wytrzymała, że przesuwanie różnych akcesoriów (ruszty, brytfanny, itp.) nie powoduje jej uszkodzenia. Nie należy się martwić małymi białymi składami, które pojawiają się na jej powierzchni.

Należy jednakże unikać:

- skrobania emalii ostrymi przedmiotami (na przykład nożem);

- stosowania środków czyszczących lub ściernych.

Serwis

! Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

- Rodzaj problemu;

- model urządzenia (Mod.)

- numer seryjny (S/N)

Powyższe dane znajdują się na tabliczce znamionowej umieszczonej na urządzeniu i/lub na opakowaniu.

*Tylko w niektórych modelach.

UA

Nederlands, 1

Deutsch,14

Русский, 27

Türkçe, 40

Polski, 53

Українською,66

FK 61 X /HA

FK 63J X /HA

FK 65 X /HA

FK 61 /HA

FK 63 /HA

FK 65 /HA

FKQ 61 /HA

FKQ 63S C/HA

FK 63S C X /HA

FK 63S C /HA

FK 63C X /HA

FKQ 63C /HA

FK 63C /HA

7OFK 637J X RU/HA

7OFK 637J RU/HA

7OFK 638J X RU/HA

70FK 638J RU/HA

7OFK 637JC X RU/HA

7OFK 637JC RU/HA

UT 63SC X /HA

UT 63SC /HA

UTQ 63SC /HA

FK 619J X /HA

FK 619J /HA

FKQ 616J /HA

FK 63 X /HA

FK 736JC X /HA

FK 736JC /HA

FKQ 73C /HA

UT 63 C X/HA

UT 63 C/HA

FKS 610 X /HA

FKS 610 /HA

FK 637J X /HA

FKQ 637J /HA

FKQ 637 /HA

Зміст

Встановлення, 67-68

Розташування
