Typ produktu	Uchylny uchwyt ścienny do telewizorów płaskoekranowych
Marka	Acme United
Model	PLB114S
Kompatybilne rozmiary ekranów	26 do 55 cali
Kompatybilność VESA	75x75 mm, 100x100 mm
Maksymalne obciążenie	25 kg (55 funtów)
Materiał	Stal o wysokiej wytrzymałości z powłoką antykorozyjną
Wymiary (S x W x G)	200 x 200 x 30 mm
Waga netto	1,5 kg
Zasilanie	Brak (uchwyt pasywny)
Zakres pochylenia	-5° do +15°
Zakres obrotu	Stały (brak obrotu)
Odległość od ściany	30 mm (1,18 cala)
Zarządzanie kablami	Tak, zintegrowane klipsy
Instalacja	Montaż ścienny z dołączonym osprzętem (kołki do betonu/drewna)
Konserwacja	Przetrzeć miękką suchą szmatką; unikać rozpuszczalników
Certyfikat bezpieczeństwa	Certyfikat TÜV/GS, spełnia normy UL
Gwarancja	5 lat
Dostępność części zamiennych	Śruby i wsporniki dostępne za pośrednictwem obsługi klienta Acme United
Możliwość naprawy	Części wymienne przez użytkownika: śruby, dystanse; brak elektroniki
Zawartość opakowania	Płyta ścienna, wsporniki telewizora, śruby, podkładki, dystanse, instrukcja

Często zadawane pytania - PLB114S Acme United

Jak sprawdzić, czy mój telewizor jest kompatybilny z uchwytem PLB114S?

Sprawdź wzór VESA z tyłu telewizora. Uchwyt PLB114S obsługuje wzory 75x75 mm i 100x100 mm. Upewnij się również, że waga telewizora nie przekracza 25 kg, a rozmiar ekranu wynosi od 26 do 55 cali.

Jakich narzędzi potrzebuję do instalacji?

Potrzebujesz wiertarki, poziomicy, klucza nasadowego lub śrubokręta (w zależności od rodzaju ściany) oraz detektora słupków do płyt kartonowo-gipsowych. Cały niezbędny osprzęt montażowy jest dołączony.

Czy mogę pochylać telewizor po instalacji?

Tak, uchwyt umożliwia regulację pochylenia od -5° (lekko w dół) do +15° (w górę). Możesz go regulować bez narzędzi po zamontowaniu.

Czy uchwyt nadaje się do ścian betonowych?

Tak, dołączone kołki do betonu i śruby mogą być używane do betonu lub ścian murowanych. Do słupków drewnianych użyj dostarczonych wkrętów do drewna.

Jak daleko od ściany będzie umieszczony mój telewizor?

Uchwyt utrzymuje telewizor w odległości około 30 mm (1,18 cala) od ściany, zapewniając smukły profil i dostęp do kabli.

Jaka jest maksymalna waga telewizora, którą ten uchwyt może utrzymać?

Maksymalne obciążenie wynosi 25 kg (55 funtów). Zawsze sprawdzaj wagę telewizora przed instalacją.

Czy uchwyt jest objęty gwarancją?

Tak, Acme United udziela 5-letniej gwarancji na wady materiałowe i wykonawcze. W celu zgłoszenia roszczeń skontaktuj się z obsługą klienta.

Czy mogę użyć tego uchwytu z telewizorem zakrzywionym?

Uchwyt jest przeznaczony do płaskich ekranów. Telewizory zakrzywione mogą nie pasować prawidłowo do płaskich płyt wspornikowych. Sprawdź kompatybilność VESA i rozważ uchwyt przeznaczony do telewizorów zakrzywionych.

Jak czyścić uchwyt?

Użyj miękkiej suchej szmatki do usunięcia kurzu. Unikaj chemicznych środków czyszczących i ściernych, ponieważ mogą uszkodzić powłokę.

Czy części zamienne są dostępne, jeśli zgubię śruby?

Tak, skontaktuj się z obsługą klienta Acme United, aby zamówić zestawy śrub lub wsporniki. Podaj model PLB114S.

INSTRUKCJA OBSŁUGI PLB114S Acme United

PL 32 Instrukcja instalacji 92 Karta gwarancyjna

Diagram 2A Diagram 2B

Diagram 3BDiagram 3A

Instrukcja rozpakowania

• Ostrożnie otworzyć pudełko, wyjąć zawartość i położyć na tekturze lub innej zabezpieczającej powierzchni, by zapobiec uszkodzeniu.
• Sprawdzić zawartość paczki na zgodność z listą dostarczonych części na następnej stronie, by upewnić się, że wszystkie otrzymane części są w stanie nie uszkodzonym. Nie używać części uszkodzonych lub wadliwych.
• Przed próbą instalacji uważnie przeczytać wszystkie wskazówki.

Ważne wskazówki bezpieczeństwa

Postępować ostrożnie przy instalowaniu i używaniu tego urządzenia. Przed rozpoczęciem instalacji proszę przeczytać tę instrukcję, i starannie się do niej stosować. W trakcie instalacji stosować wyposażenie bezpieczeństwa.

Proszę wezwać do pomocy wykwalifikowanego instalatora, jeśli:

• Niniejsze wskazówki są niezrozumiałe, lub powstają wątpliwości co do bezpieczeństwa instalacji.
• Jeśli właściwości ściany nie są pewne, proszę skonsultować się z wykwalifikowanym instalatorem.

Nie stosować tego produktu dla celów lub konfiguracji nie określonych wyraźnie w tej instrukcji. Niniejszym odrzucamy wszelką odpowiedzialność za urazy powstające z powodu niewłaściwego złożenia, zamontowania lub nieprawidłowego użycia tego produktu.

OSTRZEŻENIE	To zamocowanie odbiornika TV musi być bezpiecznie zamontowane do pionowej ściany. Niewłaściwie zamontowane może spaść skutkując możliwym urazem i/albo uszkodzeniem.
Wymagane narzędzia	5/32"(4mm)wiertłoŚrubokręt	3/8"(10mm)wiertło do murówWykrywacz profili	Zestaw kluczy nasadowych lub płaskichPoziomica ciesielska

Uwaga: Elementy montażu i sprzęt dostarczany w tym pakiecie nie są przeznaczone dla instalacji do ścian żelazobetonowych lub żużlobetonowych. Jeśli potrzebny do instalacji sprzęt nie jest zawarty, to proszę skonsultować się z lokalnym sklepem żelaznym w sprawie odpowiedniego do zastosowania wyposażenia montażowego.

PL

Komplekti sisu

(1)Płytka naścienna-a	(1) Lewy uchwyt monitora-b		(1) Prawy uchwyt monitora-c
(4)M4x12 Śruba-d (4)M5x12 Śruba-e (4)M6x12 Śruba-f (4)M8x16 Śruba-g
(4)M4x30 Śruba-h (4)M5x30 Śruba-i (4)M6x35 Śruba-j (4) M8x40 Śruba-k
(4) M4 Podkładka sprężysta-l	(4) M5 Podkładka sprężysta-m	(4) M6 Podkładka sprężysta-n	(4) M8 Podkładka sprężysta-o
(4) M4/M5 Dystansownik-q	(4) M6/M8 Dystansownik-q	(8) M4/M5 Podkładka-r	(4) M6/M8 Podkładka-s
(3) Śruba mocująca-t (3) Podkładka śruby mocującej-u (3) Kolek			zakotwienia w betonie-v

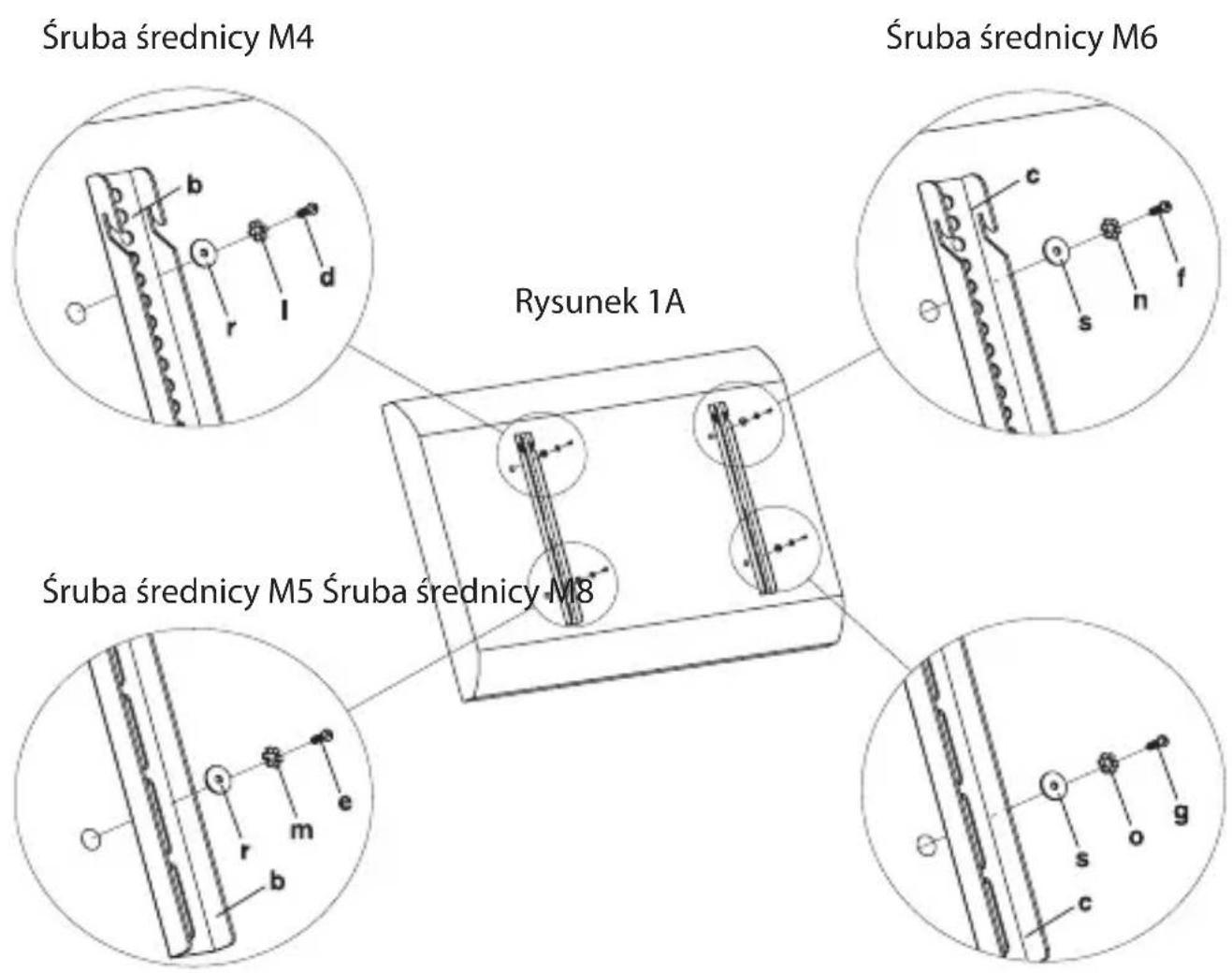

Mocowanie wsporników monitora do odbiornika TV z płaskim tyłem

Proszę upewnić się najpierw jakiej średnicy śruby (d, e, f, g) potrzebne są dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać się z poniższym rysunkiem. Należy wkręcać śrubę do telewizora TV ożywając właściwej podkładki sprężystej (l, m, n, o) i podkładki (r, s). Proszę się upewnić, że wsporniki monitora są pionowo wyśrodkowane i na jednym poziomie.

PL

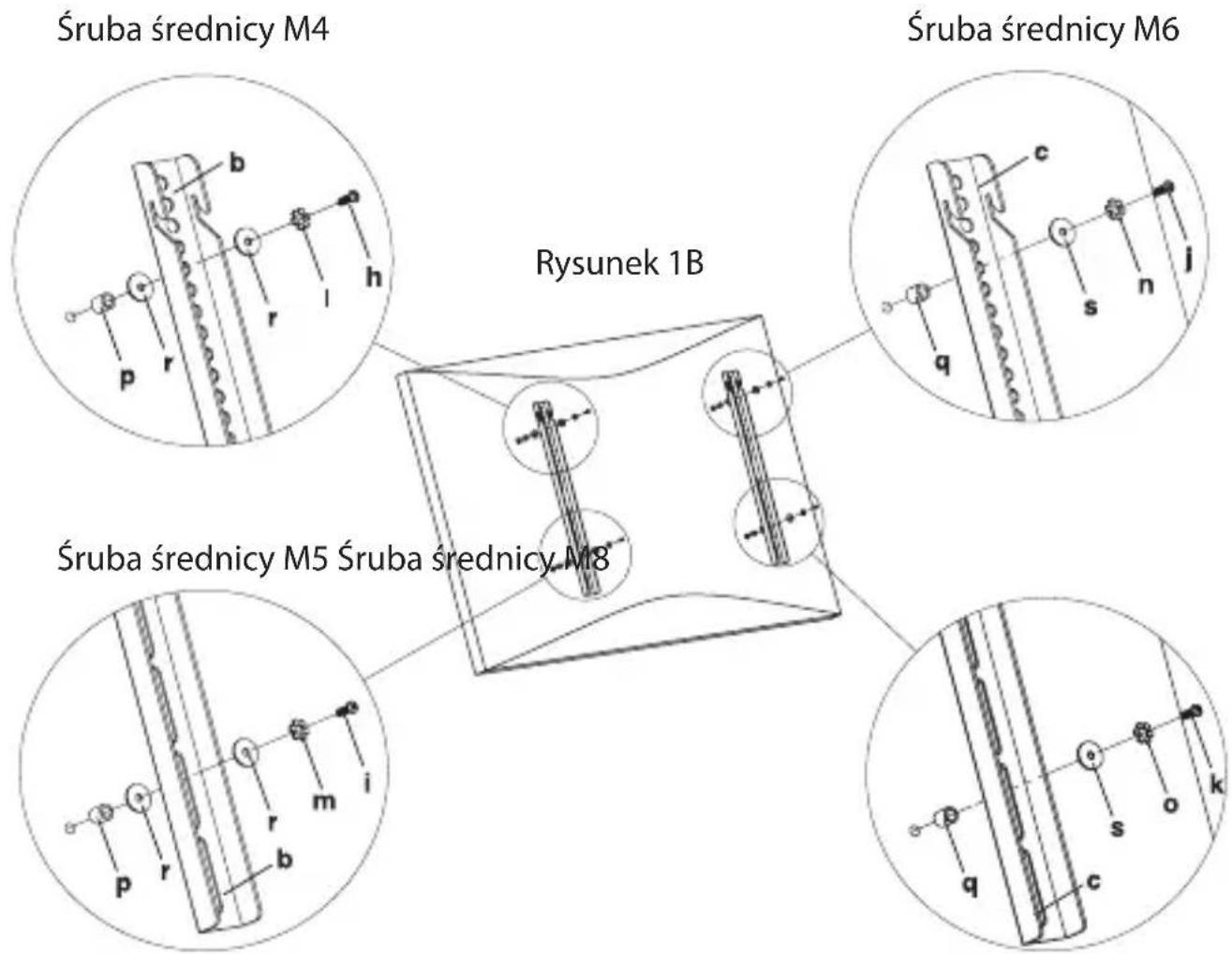

Mocowanie wsporników monitora do odbiornika TV ze sferycznym tyłem

Proszę upewnić się najpierw jakiej średnicy śruby (h, i, j, k) potrzebne są dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać się z poniższym rysunkiem. Należy wkręcać śrubę do telewizora TV ożywając właściwej podkładki sprężystej (l, m, n, o) podkładki (r, s) i dystansownika (p, q). Dla śrub o średnicach M4 lub M5, potrzebna będzie dodatkowa podkładka M4/M5 pomiędzy wspornikiem monitora a dystansownikiem. Proszę się upewnić, że wsporniki monitora są pionowo wyśrodkowane i na jednym poziomie.

Montowanie płytki naściennej do ściany

Mocowanie w cegle, betonie i blokach betonowych:

Proszę użyć płytki naściennej jako szablonu do zaznaczenia 3-ciu otworów w ścianie. Proszę się upewnić że te otwory są wypoziomowane. Proszę nawiercić te otwory wiertłem do murów 3/8"(10mm), co najmniej na głębokość 2,4"(60mm). Proszę wsunąć kołki zakotwienia w betonie (v) do tych otworów. Proszę się upewnić, że kołki są całkowicie wsunięte pod powierzchnię muru, nawet jeśli jest na nim warstwa okładziny lub innego materiału. Proszę przymocować płytkę naścienną używając 3 szt. śrub mocujących i 3 szt. podkładek śrub mocujących (u) pokazanych na rysunku 2A.

Montowanie do belek drewnianych:

Płytka naścienna (a) musi być montowana do dwóch belek odległych co najmniej o 16" (406mm). Proszę użyć wykrywacza profili do znalezienia dwóch sąsiednich belek. Dobrze jest sprawdzić, gdzie belki są umieszczone, z użyciem szydła lub cienkiego gwoździa pokazanego na rysunku 2B. Proszę nawiercić otwór głębokości 2,4"(60mm) na pożądanej wysokości każdej belki z użyciem wiertła 5/32"(4mm). Upewnić się, że otwory te są w środku belek i na jednym wspólnym poziomie. Przymocować płytkę naścienną używając 2-ch szt. śrub mocujących (t) i 2-ch szt. podkładek śrub mocujących (u).

Rysunek 2A Rysunek 2B

PL

Mocowanie monitora do płytki naściennej

Ostrzeżenie: Niektóre telewizory potrzebują dwóch osób do podnoszenia! Nie odpowiadamy za urazy osób lub uszkodzenie produktu.

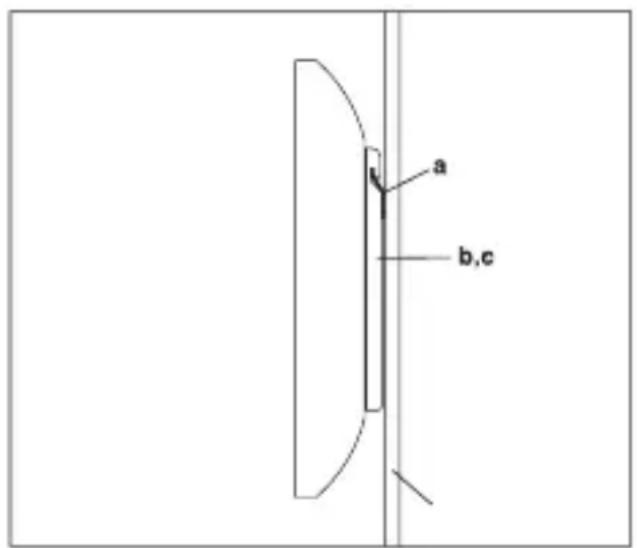

Najpierw zawiesić wsporniki monitora (b,c) na górze płytki naściennej (a) a następnie pozwolić wspornikom monitora na obrót w kierunku spodu płytki naściennej, jak pokazano na rysunku 3A. Końcowy wygląd pokazany jest na rysunku 3B.

Rysunek 3BRysunek 3A

Dziękujemy za wybranie naszego produktu, życzymy przyjemnego użytkowania.

Auspacken

Diagram 2A Diagram 2B

Diagram 3A Diagram 3B

Karta gwarancyjna www.acme.eu/warranty

Nazwa wyrobu Model wyrobu
Data nabycia wyrobu Nazwa i adres sprzedawcy
Awarie (data, opis, imię, nazwisko, nazwa stanowiska i podpis osoby odbierającej wyrób)

1. Okres gwarancyjny

Gwarancja jest ważna od dnia nabycia wyrobu przez kupującego. Okres gwarancyjny jest wskazany na opakowaniu.

2. Warunki gwarancji

Gwarancja jest ważna jedynie w przypadku okazania oryginału dokumentu potwierdzającego zakup wyrobu i tej karty gwarancyjnej, na której jest wskazana nazwa modelu i data nabycia wyrobu oraz nazwa i adres sprzedającego.

W przypadku awarii wyrobu w okresie gwarancyjnym, o ile nie jest ona spowodowana przyczynami wymienionymi w punkcie Gwarancji nie udziela się, na wytwórcy leży obowiązek naprawy lub zamiany wyrobu.

Gwarancja nie obejmuje okresowych przeglądów, prac konserwacyjnych oraz naturalnego zużycia poszczególnych części wyrobu.

Gwarancji nie udziela się w przypadku, gdy wady wyrobu były spowodowane:

• niewłaściwą instalacją, użytkowaniem i/lub obsługą wyrobu, opartą na nieprzestrzeganiu wskazówek producenta, wymogów technicznych lub zasad bezpieczeństwa, niewłaściwym magazynowaniem, silnym uderzeniem lub upadkiem na ziemię;
• korozją, zabrudzeniem, działaniem wody lub piasku;
• interwencją użytkownika, naprawami, modyfikacjami lub czyszczeniem, wykonywanym poza warsztatem autoryzowanym producenta;
• stosowaniem nieodpowiednich dla danego wyrobu części zamiennych, oprogramowania lub materiałów eksploatacyjnych;
• nieszczęśliwym przypadkiem lub innym wydarzeniem, na które producent żadnego wpływu, między innymi, błyskawicą, wodą, ogniem, polem magnetycznym lub niewłaściwą wentylacją;
• niezgodnością wyrobu z normami i specyfikacjami konkretnego państwa, które nie jest państwem nabywcy. Każda próba dostosowania wyrobu do wymogów technicznych i zasad bezpieczeństwa innego państwa anuluje wszelkie prawa na obsługę gwarancyjną wyrobu.

W przypadku, gdy badanie nie wykazuje żadnych wad zgłoszonego wyrobu, wszelkie koszty związane z obsługą obciążają kupującego.
