AWOE 7100 - Pralka WHIRLPOOL - Bezpłatna instrukcja obsługi

Typ produktu	Pralka ładowana od przodu
Wymiary (wys. x szer. x gł.)	85 x 60 x 54 cm
Waga netto	67 kg
Pojemność bębna	7 kg
Prędkość wirowania	1000 obr./min
Klasa energetyczna	A++
Poziom hałasu (pranie/wirowanie)	57 dB / 74 dB
Napięcie zasilania	220-240 V, 50 Hz
Pobór mocy (maks.)	2200 W
Programy prania	15 programów (bawełna, syntetyki, delikatne, wełna, szybkie 30', itp.)
Funkcje dodatkowe	Opóźniony start (24h), blokada przed dziećmi, czyszczenie bębna, dodatkowe płukanie
Wyświetlacz	Cyfrowy LED
Materiał bębna	Stal nierdzewna
Długość przewodu zasilającego	1,2 m
Czyszczenie i konserwacja	Filtr zatorowy, szufladka na detergent, wąż dopływowy
Poziom bezpieczeństwa	Zabezpieczenie przed przelaniem, kontrola piany, zabezpieczenie przed otwarciem drzwi podczas pracy
Zabezpieczenie przed dziećmi	Tak
System antywibracyjny	Tak
Gwarancja	2 lata (standardowa)
Indeks naprawialności	8,2/10

Często zadawane pytania - AWOE 7100 WHIRLPOOL

Jaka jest maksymalna prędkość wirowania pralki Whirlpool AWOE 7100?

Maksymalna prędkość wirowania wynosi 1000 obr./min.

Jak wyczyścić filtr w pralce Whirlpool AWOE 7100?

Filtr znajduje się z przodu, za dolną klapką. Należy go odkręcić, wyjąć zanieczyszczenia i przepłukać pod bieżącą wodą. Czynność powtarzać co 2-3 miesiące.

Czy pralka ma funkcję opóźnionego startu?

Tak, pralka posiada opóźniony start do 24 godzin, który można ustawić za pomocą przycisku na panelu.

Jak odblokować drzwi pralki po zakończeniu programu?

Drzwi odblokowują się automatycznie po około 2 minutach od zakończenia programu. Jeśli nie, sprawdź, czy w bębnie nie ma wody i czy nie jest aktywna blokada dziecięca.

Jaka jest pojemność bębna pralki Whirlpool AWOE 7100?

Pojemność bębna wynosi 7 kg suchego prania.

Czy można prać kołdrę w pralce AWOE 7100?

Tak, o ile waga kołdry nie przekracza 7 kg i jest ona odpowiednia do prania w pralce. Zaleca się wybranie programu delikatnego.

Co oznacza kod błędu F04 na wyświetlaczu?

Kod F04 oznacza problem z odpływem wody. Sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany, oraz wyczyść filtr.

Jak aktywować blokadę przed dziećmi?

Naciśnij i przytrzymaj przycisk z symbolem klucza przez 3 sekundy, aż na wyświetlaczu pojawi się symbol blokady.

Jaki program wybrać do prania białej bawełny?

Zalecany jest program Bawełna z temperaturą 60°C lub wyższą, aby skutecznie usunąć plamy i wybielić tkaniny.

Czy pralka wymaga specjalnej instalacji hydraulicznej?

Nie, wystarczy podłączyć wąż dopływowy do kranu z gwintem 3/4 cala, a wąż odpływowy do syfonu lub odpływu. Należy jednak zapewnić poziomą i stabilną powierzchnię.

INSTRUKCJA OBSŁUGI AWOE 7100 WHIRLPOOL

Instrukcje użytkowania

Használati utasítás

Инструкция за употреба

VYPOUŠTĚNÍ ZBYLÉ VODY / ČIŠTĚNÍ FILTRU

PRZEZNACZENIE URZĄDZENIA

Pralka została zaprojektowana wyłącznie do prania tkanin nadających się do prania w pralkach automatycznych, w ilościach odpowiadających potrzebom gospodarstwa domowego.

- Podczas korzystania z pralki należy przestrzegać zaleceń podanych w niniejszej Instrukcji Obsługi oraz w Karcie Programów.

- Należy zachować niniejszą instrukcję obsługi oraz kartę programów do wglądu. W przypadku przekazania pralki osobie trzeciej należy do niej dołączyć instrukcję obsługi, kartę programów oraz instrukcję instalacji.

BEZPIECZEŃSTWO I ZALECENIA OGÓLNE

1. Wskazówki dotyczące bezpieczeństwa

• Pralka służy wyłącznie do użytku domowego.
• Zabrania się przechowywać łatwopalne ciecze w pobliżu urządzenia.
• Dopuszcza się obsługę pralki przez dzieci w wieku 8 lat lub starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub nieposiadające odpowiedniego doświadczenia lub wiedzy pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznej obsługi pralki i rozumieją zagrożenia związane z jej użytkowaniem. Dzieciom nie wolno bawić się pralką. Dzieciom nie wolno wykonywać bez nadzoru czynności związanych z czyszczeniem lub konserwacją pralki.

- Nie używać urządzenia przy temperaturach poniżej 5°C.

- Aby na pralce postawić suszarkę, należy skontaktować się z naszym serwisem technicznym lub ze specjalistycznym sklepem w celu uzyskania informacji, czy jest to możliwe. Na pralce można zamontować suszarkę tylko pod warunkiem zastosowania

odpowiedniego zestawu montażowego, który można nabyć w naszym serwisie technicznym lub w specjalistycznym sklepie.

• Podłączenie pralki powinno być tak wykonane, aby po jej zainstalowaniu zapewniało dostęp do gniazdka zasilającego lub do dwubiegunowego wyłącznika odłączającego od sieci.
• Zakręcić zawór wody, gdy urządzenie nie jest używane.
• Przed przystąpieniem do czyszczenia lub czynności konserwacyjnych należy wyłączyć urządzenie lub wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
• Nigdy nie otwierać drzwi urządzenia na siłę, ani nie stawać na nich.
• Jeśli to konieczne, przewód zasilający można wymienić na taki sam, który można zakupić w naszym serwisie technicznym. Aby uniknąć zagrożeń, wymiana przewodu zasilającego może być przeprowadzona wyłącznie przez uprawnionego elektryka lub nasz serwis techniczny.

2. Opakowanie

- Materiały z opakowania nadają się w 100% do wykorzystania jako surowiec wtórny i są oznakowane symbolem recyklingu należy przestrzegać obowiązujących lokalnych przepisów dotyczących usuwania opakowań.

3. Utylizacja opakowań i starych pralek

• Pralka została wyprodukowana z materiałów nadających się do przetworzenia. Należy ją złomować zgodnie z obowiązującymi przepisami dotyczącymi utylizacji odpadów.
• Przed złomowaniem urządzenia należy usunąć resztki proszku oraz odciąć przewód zasilający, aby pralki nie dało się ponownie uruchomić.
• Niniejsze urządzenie zostało oznakowane zgodnie z Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektronicznego i elektronicznego (WEEE).
  Właściwa utylizacja i złomowanie pomagają wyeliminować niekorzystny wpływ złomowanych produktów na środowisko naturalne oraz zdrowie człowieka.

Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Należy oddać go do właściwego punktu zbiórki surowców wtórnych zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. W razie konieczności urządzenie należy złomować zgodnie z lokalnymi przepisami utylizacji odpadów. W celu uzyskania szczegółowych informacji dotyczących możliwości recyklingu niniejszego produktu, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

4. Mróz

Nie stawiać pralki w miejscu narażonym na działanie niskich temperatur. Jeśli postawienie pralki w takim miejscu jest konieczne, należy bezwarunkowo usunąć całą wodę po zakończeniu każdego cyklu prania.

• Odłączyć wąż dopływowy wody od zaworu wody i zaczekać aż woda całkowicie spłynie.
• Odłączyć wąż spustowy od instalacji kanalizacyjnej lub wyjąć go z umywalki i zaczekać aż woda całkowicie spłynie.

- Usunąć resztki wody znajdujące się w pralce, postępując zgodnie z instrukcjami w rozdziale "Opróżnianie z pozostałości wody". Korzystając z pomocy drugiej osoby, należy przechylić urządzenie do przodu, aby woda całkowicie wypłynęła.

5. Deklaracja zgodności EC

- Urządzenie jest zgodne z następującymi normami europejskimi: Dyrektywą niskonapięciową 2006/95/WE Dyrektywy dot. zgodności elektromagnetycznej (EMC) 2004/108/WE

Producent nie ponosi odpowiedzialności za uszkodzenia prania powstałe wskutek niewłaściwych lub nieprawidłowych instrukcji obchodzenia się z tkaninami dołączonych do odzieży lub artykułów.

PRZED PIERWSZYM UŻYCIEM PRALKI

1. Rozpakowanie i sprawdzenie

• Po rozpakowaniu należy się upewnić, czy pralka nie jest uszkodzona. W przypadku wątpliwości nie używać urządzenia. Należy skontaktować się z naszym serwisem technicznym lub sprzedawcą.
• Części opakowania (worki plastikowe, kawałki styropianu itd.) należy przechowywać z dala od dzieci, gdyż stanowią one potencjalne zagrożenie.
• Jeśli urządzenie przed dostawą było narażone na działanie niskiej temperatury, przed jego uruchomieniem należy je przez kilka godzin pozostawić w pomieszczeniu o temperaturze pokojowej.

2. Odkręcić śruby blokujące

• Pralka jest wyposażona w śruby blokujące zapobiegające ewentualnemu uszkodzeniu jej wnętrza w czasie transportu. Przed rozpoczęciem użytkowania pralki należy usunąć śruby blokujące.
• Po ich wyjęciu należy zaślepić otwory 4 dołączonymi w komplecie plastikowymi zaślepkami.

3. Instalowanie pralki

• Usunąć folię ochronną z panelu sterowania (jeśli zakupiony model jest wyposażony w panel).
• Przesunąć urządzenie, nie podnosząc go za wierzch.
• Urządzenie należy umieścić na stabilnej i równej podłodze, jeśli to możliwe w kącie pomieszczenia.
• Sprawdzić, czy urządzenie stoi stabilnie na podłodze, na wszystkich czterech nóżkach i sprawdzić za pomocą poziomicy, czy jest dokładnie wypoziomowane.
• W przypadku montażu na tzw. "pływającej posadzce" (np. niektóre typy parkietu lub podłogi z paneli laminowanych) urządzenie należy postawić na zamocowanej do podłogi płycie ze sklejki o wymiarach 60 x 60 cm (szerokość x głębokość) i grubości co najmniej 3 cm.
• Należy się upewnić, że otwory wentylacyjne w podstawie pralki (jeśli występują w danym modelu) nie są zasłonięte przez dywan lub inne materiały.

4. Podłączenie wody

• Podłączyć wąż dopływowy wody do instalacji wodnokanalizacyjnej zgodnie z lokalnymi przepisami.
• Dla modeli z jednym zaworem wlotowym: zimna woda
• Dla modeli z dwoma zaworami wlotowymi: zimna ORAZ ciepła woda lub tylko zimna woda (patrz oddzielna Instrukcja instalacji).
• Zawór wody: gwint 3/4" do węża dopływowego

- Ciśnienie wody (ciśnienie przepływu): 100-1000 kPa (1-10 barów).

• Do podłączenia wodnego należy użyć nowego węża. Nie należy wykorzystywać do tego celu starych węży.
• Dla modeli z zaworem ciepłej wody: temperatura ciepłej wody dopływowej nie może przekraczać 60°C.

5. Odpompowanie

• Podłączyć wąż odpływowy do syfonu lub innego przyłącza odpływu wody (patrz oddzielna Instrukcja instalacji).
• Jeśli pralka jest podłączona do wbudowanego systemu spustowego, powinien on być wyposażony w odpowietrzenie zapobiegające powstaniu efektu syfonowego.

6. Podłączenie do zasilania

• Podłączenia elektryczne muszą być wykonane przez wykwalifikowanego technika zgodnie z instrukcjami producenta i obowiązującymi przepisami lokalnymi.
• Dane dotyczące napięcia, zużycia energii oraz zabezpieczeń elektrycznych są podane na tabliczce wewnątrz drzwiczek.
• Urządzenie musi być podłączone do sieci wyłącznie za pomocą gniazdka z bolcem uziemiającym, zgodnie z obowiązującymi przepisami. Uziemienie jest obowiązkowe i wymagane zgodnie z prawem. Producent zrzeka się wszelkiej odpowiedzialności za szkody wyrządzone osobom, zwierzętom domowym lub mieniu, będące następstwem nieprzestrzegania powyższych wskazówek.
• Nie stosować przedłużaczy ani rozdzielaczy.
• Przed rozpoczęciem jakichkolwiek czynności konserwacyjnych przy pralce należy odłączyć ją od zasilania.
• Nie należy używać pralki, jeśli uległa uszkodzeniu podczas transportu. Poinformować nasz serwis techniczny.
• Wymiany kabla zasilającego może dokonać tylko serwis techniczny.
• W przypadku zastosowania wyłącznika różnicowo-prądowego (RCCB) należy używać wyłącznie modeli z oznaczeniem.

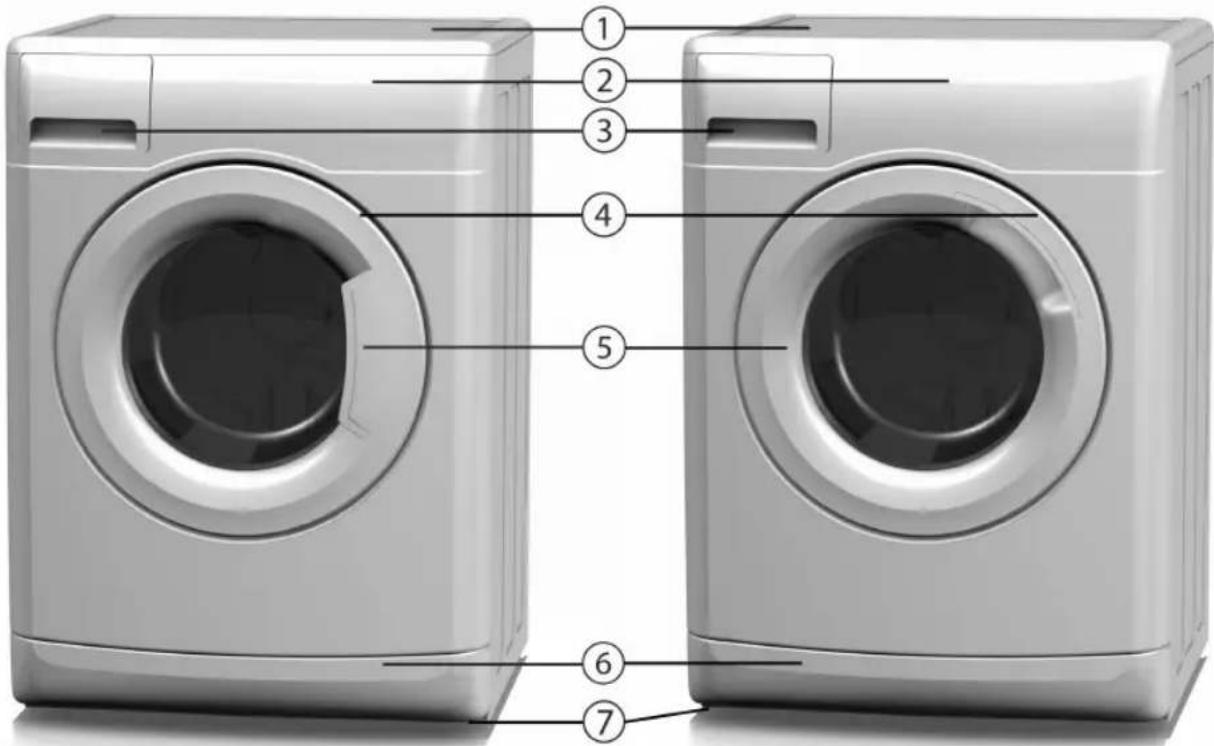

OPIS PRALKI

W zależności od modelu:

1. Blat
2. Panel sterowania
3. Szuflada na detergenty
4. Tabliczka serwisowa (po wewnętrznej stronie drzwiczek)
5. Drzwi
6. Dostęp do pompy z filtrem i węża do awaryjnego wypompowywania wody (jeśli jest dostępny) za cokołem
7. Regulowane nóżki

DRZWICZKI

Aby otworzyć drzwiczki, należy przytrzymać uchwyt drzwiczek i pociągnąć drzwiczki. Aby zamknąć drzwiczki, należy je docisnąć (zamek zaskoczy na miejsce).

PRZED PIERWSZYM CYKLEM PRANIA

Aby usunąć resztki wody pozostałe po próbach fabrycznych, zalecamy przeprowadzenie krótkiego cyklu prania bez wsadu.

1. Otworzyć zawór.
2. Zamknąć drzwi
3. Dodać małą ilość detergentu (maksymalnie 1/3 ilości zalecanej przez producenta detergentu do prania lekko zabrudzonej odzieży) do komory prania zasadniczego w/szufladzie na proszek.
4. Wybrać i uruchomić program "Syntetyczne" z temperaturą ustawioną na 60°C (patrz oddzielna karta programów).

PRZYGOTOWANIE PRANIA

1. Posegregować pranie według...

- Typu tkaniny/symbolach na metkach

Bawełna, włókna mieszane, easy care/syntetyczne, wełniane, rzeczy przeznaczone do prania ręcznego.

• Koloru

Oddzielić sztuki kolorowe od białych. Nowe rzeczy kolorowe prać osobno.

• Wymiarów

Należy w tym samym wsadzie prać odzież o różnych rozmiarach, aby poprawić skuteczność prania i zapewnić bardziej równomierne rozłożenie wewnątrz bebna.

• Delikatne

Rzeczy drobne (np. rajstopy nylonowe, paski itp.) lub z zapinkami (np. biustonosze) należy prać w woreczku lub zamykanej poszewce na poduszkę. Zdjąć kółka z firanek lub prać je z kółkami w woreczku z bawełny.

2. Opróżnić wszystkie kieszenie.

Monety, agrafki itp. mogą uszkodzić pranie, jak również bęben i rurę pralki.

3.Zamknięcia

Zasunąć zamki, zapiąć guziki i haftki. Luźne paski i wstążki należy ze sobą związać.

Detergenty i dodatki do prania powinny być przechowywane w bezpiecznym i suchym miejscu niedostępnym dla dzieci.

Nie należy stosować rozpuszczalników (takich jak terpentyna lub benzyna) ani nie prać w pralce rzeczy, które były czyszczone rozpuszczalnikami lub płynami łatwopalnymi.

Należy używać jedynie takich środków piorących i dodatków do prania, które są przeznaczone do użytku domowego w pralkach automatycznych.

Przestrzegać zaleceń podanych na metkach pranej odzieży.

Dobór detergentów i dodatków zależy od:

• rodzaju tkaniny
• koloru
  • zalecanej temperatury prania
• stopnia i rodzaju zabrudzenia

typu odzieży rodzaju detergentu

Mocne białe tkaniny (od wody zimnej do 95°C):	detergenty o silnym działaniu z wybielaczem
Delikatne białe tkaniny (od wody zimnej do 40°C):	łagodne detergenty z wybielaczem i/lub rozjaśniaczami optycznymi
Kolory jasne/pastelowe (od wody zimnej do 60°C):	detergenty z wybielaczem i/lub rozjaśniaczami optycznymi
Intensywne kolory (od wody zimnej do 60°C):	detergenty do tkanin kolorowych bez wybielaczy/ rozjaśniaczy optycznych
Czerń/ciemne kolory (od wody zimnej do 60°C):	specjalne detergenty do czarnych/ciemnych tkanin

Wywabianie plam

• Plamy z krwi, mleka, jaj itp. na ogół są usuwane w trakcie fazy prania enzymatycznego programu.
• Aby usunąć plamy z wina, kawy, herbaty, trawy, owoców itp., należy dodać wywabiacz plam do komory prania zasadniczego w szufladzie na detergenty.
• Bardzo zabrudzone obszary należy w razie potrzeby dodatkowo wstępnie przeprać w wywabiaczu plam.

Farbowanie i wybielanie

• Należy używać jedynie takich barwników i wybielaczy, które są przeznaczone do użytku w pralkach automatycznych.
• Przestrzegać instrukcji producenta.
• Plastikowe lub gumowe części pralki mogą zostać zabarwione przez barwniki lub wybielacze.

Wkładanie prania

1. Otworzyć drzwiczki.

2. Włożyć pranie do bębna, kolejno sztuka po sztuce, nie przekraczając wielkości wsadu. Należy przestrzegać wielkości wsadów podanych w tabeli programów. Uwaga: przeciążenie pralki może prowadzić do niezadowalających wyników prania i zagniecenia tkanin.

3. Zamknąć drzwi Zwrócić uwagę, aby pomiędzy drzwiczkami a uszczelką drzwiczek nie było zakleszczonych sztuk odzieży.

W przypadku tkanin wymagających specjalnego traktowania (np. wełny lub mikrowłókna) zaleca się korzystanie z dostępnych na rynku specjalnych detergentów, dodatków lub preparatów stosowanych przed praniem.

Szczegółowe informacje można znaleźć w Internecie na stronie www.cleanright.eu.

W przypadku wybrania funkcji "Pranie wstępne" nie należy stosować detergentów w płynie do prania zasadniczego.

W przypadku wybrania opóźnionego rozpoczęcia/ zakończenia programu prania (jeśli pralka jest wyposażona w taką funkcję), nie należy stosować detergentów w płynie. Dozowanie

Należy postępować zgodnie ze wskazówkami na opakowaniu detergentu. W zależności od:

• stopnia i rodzaju zabrudzenia
• ilości prania

- pełny wsad: przestrzegać instrukcji producenta detergentu.

- połowa wsadu: 3/4 porcji zalecanej dla pełnego wsadu.

- wsad minimalny (ok. 1 kg): 1/2 porcji zalecanej dla pełnego wsadu.

Jeśli na opakowaniu detergentu nie zostały podane informacje dotyczące wsadu: producenci detergentów zwykle podają zalecenia dozowania dla 4,5 kg prania w przypadku detergentów o silnym działaniu oraz dla 2,5 kg prania dla delikatnych detergentów.

- twardości wody w miejscu zamieszkania (należy się ewentualnie zwrócić o informacje do zakładu wodociągów). Woda miękka wymaga mniej detergentu niż twarda.

Uwaga:

Zbyt dużo detergentu spowoduje nadmierne pienienie i gorsze rezultaty prania.

Jeśli pralka wykryje zbyt dużą ilość piany, może zatrzymać wirowanie lub wydłużyć czas trwania programu i zwiększyć zużycie wody (patrz również uwagi dotyczące tworzenia się piany w "Instrukcji wyszukiwania usterek").

Niewystarczająca ilość proszku może spowodować: szarość prania, powstawanie osadów na bębnie, wężu lub grzałe.

Wsypywanie proszku i dodatków do prania

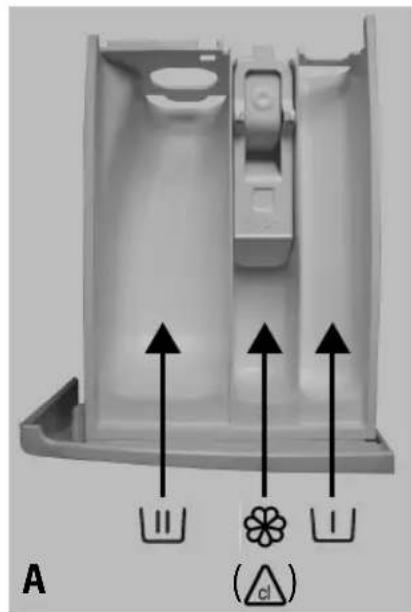

Szuflada na detergenty jest wyposażona w trzy komory (rys. "A").

Komora prania zasadniczego

• Detergent do prania zasadniczego
- Odplamiacz
- Zmiękczacz wody

Komora płynu do płukania

• Płyn zmiekczający
• Krochmal w płynie
  Dodatkowe środki dozować tylko do poziomu oznaczonego znaczkiem "MAX".

Komora prania wstępnego

• Proszek do prania wstępnego
- Płyn do płukania tkanin TYLKO w przypadku opcji "Kolorowe 15° plus" (jeśli jest dostępna)

W przypadku stosowania detergentów w płynie należy zamknąć szufladę na detergenty bezpośrednio po dodaniu detergentu.

Wkład do komory prania zasadniczego (rys. B, dostępny tylko w pralkach z opcją "Kolorowe 15° plus"):

Wkład należy zastosować w komorze prania zasadniczego, jeśli została włączona opcja "Kolorowe 15° plus", a do prania zasadniczego ma zostać użyty detergent w płynie.

WAŻNE! Wkład nadaje się tylko do płynnych detergentów i nie wolno go używać do detergentów w proszku.

Jeśli do prania zasadniczego zawsze stosowane są detergenty w płynie, wkład można pozostawić w komorze prania zasadniczego także przy wyłączonej opcji "Kolorowe 15° plus".

Korzystanie z opcji "Kolorowe 15° plus" (jeśli jest dostępna):

W tym przypadku włączenia tej opcji należy:

• włożyć wkład do komory prania zasadniczego, tylko w przypadku zamiaru użycia detergentu w płynie do prania zasadniczego (rys. C)
• wlać detergent w płynie do wkładu umieszczonego w komorze prania zasadniczego (rys. D). Wkładu nie należy używać w przypadku stosowania detergentu w proszku. Proszek należy wszystwość bezpośrednio do komory prania zasadniczego.
• włać płyn do płukania tkanin do komory prania wstępnego (rys. E), stosując dozowanie zalecane na opakowaniu płynu do płukania.
• aby zapewnić miękkość wypranych tkanin, można również włać płyn do płukania do komory płynu do płukania.

Stosowanie wybielaczy chlorowych

• Odzież należy prać, stosując do tego wybrany program (Bawełniane, Syntetyczne) i dodając odpowiednią ilość wybielacza chlorowego do komory PŁYNU ZMIĘKCZAJĄCEGO (należy dokładnie zamknąć szufladę na detergenty).
• Bezpośrednio po zakończeniu programu uruchomić program "Płukanie i Wirowanie", aby pozbyć się resztek zapachu wybielacza. W razie potrzeby można dodać płyn zmiękczający.
  Do komory płynu zmiękczającego nie wolno jednocześnie dodawać wybielacza chlorowego oraz płynu zmiękczającego.
• Aby użyć wybielacza tlenowego, należy zastosować się do instrukcji podanych przez producenta.

Stosowanie krochmalu

• Wybrać program "Płukanie i Wirowanie" i upewnić się, czy prędkość wirowania nie przekracza 800 obr./min.
• Uruchomić program i wysunąć szufladę na detergenty, aby zobaczyć około 3 cm komory płynu zmiękczającego.
• W czasie, gdy do szuflady na detergenty wlewa się woda, włać roztwór krochmalu do komory płynu zmiękczającego.

WYPOMPOWANIE RESZTEK WODY / CZYSZCZENIE FILTRA

Zalecamy regularne sprawdzanie i czyszczenie filtra, co najmniej dwa lub trzy razy do roku, zwłaszcza w następujących przypadkach:

• Gdy zaświeci kontrolka "Wyczyść pompę"
- Gdy urządzenie nie wypompowuje wody dokładnie lub gdy nie działa wirowanie.

Jeśli pralka zainstalowana jest w pomieszczeniu narażonym na przymrozki, należy wypompować resztki wody po każdym praniu, aby uniknąć uszkodzenia urządzenia.

WAŻNE: Należy upewnić się, że woda zdążyła ostygnąć zanim rozpocznie się spuszczanie wody.

1. Zatrzymać urządzenie i wyjąć wtyczkę z gniazdka.
2. Zdejmowanie cokołu (w zależności od modelu):
3. Wepchnąć prawą i lewą wypustkę, aby zwolnić cokół i zdjąć go (rys. "A").

4. Zdjąć cokół, używając syfonu szuflady na detergenty: nacisnąć ręką jedną stronę cokołu, a następnie wcisnąć przednią część syfonu w szczelinę między cokołem i przednim panelem pralki i podważyć, aby zdjąć cokół (rys. "B").

5. Umieścić w pobliżu pralki naczynie.

6. Jeśli pralka nie została wyposażona w wąż do awaryjnego wypompowywania wody:

- Odczepić wąż do awaryjnego wypompowywania wody. Jeśli urządzenia nie wyposażono w wąż do awaryjnego wypompowywania wody, umieścić szeroki i płaski pojemnik poniżej filtra (rys. "D"). Pominąć czynności opisane w kroku 5-8 i przejść do kroku 9.

1. Przytrzymać koniec węża w naczyniu i wyjąć zatyczkę (rys. "C").

2. Odczekać, aż spłynie cała woda, a następnie ponownie włożyć zatyczkę na końcówkę węża (rys. "E").

3. Przymocować ponownie wąż do awaryjnego wypompowywania wody (jeśli jest dostępny) do zaczepu.

4. Rozłożyć na podłodze przed filtrem szmatkę z chłonnej bawełny (np. ścierkę, ręcznik).

5. Powoli otworzyć filtr, obracając go w tym celu w lewo (rys. "F"). Odczekać, aż woda spłynie, a następnie całkowicie wykręcić filtr i wyjąć go.

6. Wyłącznie w celu spuszczenia resztek wody: przechylić pralkę do przodu (potrzebna jest pomoc drugiej osoby), aby wypłynęła woda, która zebrała się na dnie pralki.

7. Wyłącznie w celu wyczyszczenia filtra: oczyścić filtr i komorę filtra. Sprawdzić, czy wirnik pompy w komorze filtra porusza się swobodnie.

8. Ponownie włożyć filtr i maksymalnie dokręcić go w prawo.

9. Włać około 1 litra wody do szuflady na detergenty, aby ponownie uruchomić system "Eco". Sprawdzić, czy filtr jest umieszczony właściwie i stabilnie w odpowiednim miejscu oraz czy nie cieknie woda.

10. Ponownie założyć çokół (rys. "G"). W razie potrzeby przechylić pralkę lekko do tyłu (wymagana jest pomoc drugiej osoby).

11. Ponownie podłączyć pralkę do zasilania. Teraz pralka jest ponownie gotowa do użytku.

Obudowa i panel sterowania

- Wytrzeć miękką, wilgotną szmatką. Wytrzeć do sucha miękką szmatką.

Wnetrze urządzenia

• Po zakończeniu prania należy przez pewien czas pozostawić drzwiczki uchylone, aby umożliwiać wyschnięcie wnętrz urządzenia.
• Jeśli pranie nigdy nie jest prane w temperaturze 95°C lub jest rzadko prane w tej temperaturze, zaleca się okresowe uruchomienie programu w tej temperaturze bez wkładania prania do bębna i dodanie niewielkiej

ilości proszku. Pozwala to na utrzymanie wnętrza urządzenia w czystości.

Uszczelka drzwiczek

• Uszczelkę drzwiczek należy po każdym praniu wytrzeć do sucha chłonną szmatką z bawełny. Przed zamknięciem drzwiczek pustej pralki sprawdzić, czy uszczelka jest całkowicie sucha.
• Sprawdzać okresowo stan uszczelki drzwiczek.

Filtr

- Sprawdzać i czyścić filtr dwa lub trzy razy do roku (patrz "Wypompowanie resztek wody / Czyszczenie filtra").

Nie należy stosować detergentów zawierających rozpuszczalniki, proszku do szorowania, środków do czyszczenia szkła, środków czyszczących ogólnego przeznaczenia ani płynów łatwopalnych. Mogą one być groźne dla plastikowych powierzchni lub innych części.

Czyszczenie szuflady na detergenty

1. Wysunąć do oporu szufladę na detergenty. Nacisnąć palcem niewielkie wgłębienie nad znakiem "PUSH" (NACIŚNIJ) (rys. "A"), aby zwolnić i wyjąć szufladę.
2. Wyjąć syfon z komory płynu zmiekczającego, pociągając go do góry (rys. "B"). Wyjąć również wkład na detergent w płynie (jeśli występuje) z komory prania zasadniczego i wyjąć kolorową część syfonu (rys. "C").
3. Przemyć wszystkie części pod bieżącą wodą.
4. Wyczyścić komorę szuflady za pomocą wilgotnej szmatki.
5. Zamocować ponownie syfon w komorze płynu do płukania, wciskając go w dół do oporu. Jeśli pralka jest wyposażona we wkład na płynny detergent, przymocować ponownie kolorową część syfonu do wkładu. Następnie wsunąć ponownie szufladę na detergenty do komory.

Wąż dopływowy wody (rysunek D, E lub F – w zależności od modelu)

Należy okresowo sprawdzać, czy wąż nie ma wybrzuszeń i pęknięć. Uszkodzony wąż należy wymienić na nowy tego samego typu. Można go nabyć w naszym serwisie technicznym lub w specjalistycznym sklepie. Jeśli wąż dopływowy pralki jest zgodny z modelem przedstawionym na rysunku "E", należy okresowo sprawdzać okienko kontrolne zaworu bezpieczeństwa: czerwony kolor oznacza, że została uruchomiona funkcja zatrzymania wody i wąż wymaga wymiany na nowy. Można go nabyć w naszym serwisie technicznym lub w specjalistycznym sklepie. Model ten może być wyposażony w dźwignię zwalniającą, którą należy nacisnąć podczas odkręcania weża.

Jeśli wąż dopływowy jest wyposażony w przezroczystą osłonkę (rys. "F"), należy okresowo sprawdzać kolor tej osłonki. Jeśli kolor stanie się w jakimś miejscu bardziej intensywny, wąż może być nieszczelny i należy go wymienić. Nowy wąż można zakupić w naszym serwisie technicznym lub w specjalistycznym sklepie.

Czyszczenie filtra siatkowego w wężu dopływowym

1. Zamknąć zawór wody i poluzować wąż dopływowy wody przy zaworze.
2. Wyczyścić wewnętrzny filtr siatkowy i przykręcić wąż dopływowy ponownie do zaworu.
3. Następnie odkręcić wąż dopływowy z tyłu pralki.
4. Wyjąć filtr siatkowy z przyłącza pralki za pomocą szczypiec i oczyścić.
5. Zamontować ponownie filtr siatkowy i przykręcić wąż dopływowy.
6. Otworzyć zawór wody i sprawdzić, czy połączenia są całkowicie szczelne.

Pralka jest wyposażona w automatyczne funkcje bezpieczeństwa. Umożliwiają one odpowiednio szybkie wykrywanie awarii oraz prawidłowe reagowanie systemu bezpieczeństwa. Problemy te są często tak małe, że można je usunąć w ciągu kilku minut.

Usterka Przyczyny, Rozwiązania, Porady
Urządzenie nie uruchamia się, nie świecą żadne kontrolki	Wtyczka nieprawidłowo włóżona do gniazdka sieciowego.Niesprawne gniazdko zasilające lub uszkodzony bezpiecznik (do sprawdzenia można użyć lampy stołowej lub innego urządzenia elektrycznego).
Urządzenie nie uruchamia się mimo naciśnięcia przycisku "Start/Pauza".	Drzwiczki nie zostały prawidłowo zamknięte.Uruchomiona została opcja "Blokada uruchomienia / Blokada przycisków" (jeśli dostępna jest w danym modelu urządzenia). Aby odblokować przyciski, należy jednocześnie nacisnąć i przez co najmniej 3 sekundy przytrzymać dwa przyciski oznaczone symbolem klucza. Symbol klucza znika z wyświetlacza i można uruchomić program.
Urządzenie zatrzymuje się w trakcie programu i miga kontrolka "Start/Pauza".	Została włączona funkcja "Zatrzymanie płukania". Nacisnąć przycisk "Start/Pauza", aby odwirować odzież. Aby spuścić wodę bez wirowania, należy wybrać program odpompowywania wody (jeśli jest dostępny) lub nacisnąć i przytrzymać przycisk "Anulowanie/Wypompowanie" przez co najmniej 3 sekundy.Nastąpiła zmiana programu – ponownie wybrać żądany program i nacisnąć przycisk "Start/Pauza".Program został przerwany i otwarto drzwiczki – zamknąć drzwiczki i ponownie uruchomić program, naciskając przycisk "Start/Pauza".Uruchomił się system zabezpieczenia urządzenia (patrz "Wskaźniki awarii" w karcie programów).Zakręcony zawór wody lub zagięty wąż dopływowy (miga kontrolka "Zakręcony zawór wody").
Obecność resztek proszku i dodatków w szufladzie na detergenty i/lub dodatki	Do urządzenia dopływa zbyt mało wody. Filtr siatkowy w wężu dopływowym może być zatkany (patrz "Czyszczenie i konserwacja").
Urządzenie wpada w drgania podczas wirowania	Śruby transportowe nie zostały wyjęte.Przed przystąpieniem do użytkowania pralki należy usunąć śruby transportowe.Urzządzenie nie jest wypoziomowane / stoi niestabilnie na czterech nóżkach (patrz osobna "Instrukcja instalacji").
"Niewyważenie podczas wirowania"W zależności od modelu, błyska wskaźnik "Wirowanie/Odpompowanie" na pasku zaawansowania programu, wskazanie prędkości wirowania na wyświetlaczu lub wskaźnik prędkości wirowania po zakończeniu programu.Wsad w pralce jest nadal mokry.	Niewyważenie wsadu uniemożliwiło odwirowanie, aby uniknąć uszkodzenia pralki. Dlatego wsad w pralce jest nadal mokry.Przyczyną niewyważenia mogą być: niewielkie wsady prania (składające się z niewielkiej ilości sztuk o stosunkowo dużych wymiarach lub wchłaniających większe ilości wody, np. ręczników) lub duże i ciężkie przedmioty we wsadzie.W miarę możliwości należy unikać małych wsadów.Zaleca się, aby w przypadku prania dużych lub ciężkich sztuk odzieży dodawać do wsadu sztuki o innych rozmiarach.Aby odwirować mokry wsad, należy dodać do niego więcej sztuk odzieży o innych rozmiarach, a następnie wybrać i uruchomić program "Płukanie i wirowanie".
Po zakończeniu programu odzież nie jest dobrze odwirowana	Niewyważenie wsadu uniemożliwiło odwirowanie w celu uniknięcia uszkodzeń pralki (patrz "Niewyważenie podczas wirowania"). Nadmierna ilość piany może uniemożliwić wykonanie cyklu wirowania. Wybrać i włączyć program "Płukanie i Wirowanie". Należy unikać dodawania zbyt dużej ilości detergentu (zobacz "Detergenty i dodatki").Przyciskiem "Wirowanie" ustawiono niską prędkość wirowania.
Pralka zatrzymuje się na kilka minut w trakcie programu. Program prania nie jest kontynuowany	Jest to normalne zjawisko świadczące o tym, że zadziałała funkcja pralki optymalizująca fazę płukania. Jednym z powodów zatrzymania pracy może być użycie nadmiernej ilości detergentu. Pralka automatycznie przerywa program, aby nie doszło do nadmiernego pienienia się. Taki przestój może się powtórzyć kilkakrotnie, dopóki ilość piany nie zostanie zmniejszona w stopniu wystarczającym do kontynuowania cyklu prania. Jeśli piana nie zniknie, zaświeci czerwona kontrolka "Serwis", a na wyświetlaczu pojawi się symbol "F18" lub "Fod" – w takim przypadku należy się zapoznać z instrukcjami dotyczącymi kontrolki "Serwis".
Pozostałości detergentu na wypranych tkaninach	Białawe pozostałości proszku na tkaninach ciemnych są następstwem nierozpuszczalnych dodatków znajdujących się w proszkach niezawierających fosforanów.- unikać dodawania zbyt dużej ilości detergentów. Stosować detergenty w płynie. Jeśli to możliwe, wybrać funkcję "Intensywne płukanie". Wyszczotkować ubranie.
Czas trwania programu jest znacznie dłuższy lub krótszy, niż podano w "Tabeli programów" lub na wyświetlaczu (jeśli dostępny)	Standardowa funkcja pralki, która powoduje dostosowanie do czynników mogących mieć wpływ na czas trwania programu, np. nadmiernego pienienia, braku równowagi wsadu z powodu włożenia ciężkiego prania, dłuższego czasu podgrzewania wody z powodu niskiej temperatury wody dopływowej itp. Ponadto system czujników pralki dostosowuje czas programu do wielkości wsadu prania.W zależności od tych czynników, czas trwania programu jest ponownie przeliczany oraz w razie potrzeby modyfikowany.W trakcie takiej regulacji na wyświetlaczu (jeśli dostępny) pojawi się animacja. W przypadku mniejszych wsadów czas trwania programu podany w "Tabeli programów" może zostać skrócony nawet o 50%.

Opis wskaźników awarii

Miga wskaźnik awarii	Opis Przyczyny Rozwiązania
"Zamknięty zawór wody"	Brak lub niedostateczny dopływ wody do urządzenia. Miga kontrolka "Start/Pauza".Sprawdzić, czy:Zawór wody jest całkowicie otwarty i czy ciśnienie wody jest dostateczne.Wąż dopływowy nie jest zagięty.Filtr siatkowy w wężu dopływowym nie jest zatkany (patrz "Czyszczenie i konserwacja").Wąż dopływowy nie jest zamarznięty.Okienko kontrolne zaworu bezpieczeństwa węża dopływowego ma kolor czerwony (pod warunkiem, że urządzenie jest wyposażone w wąż dopływowy przedstawiony na rys."D" – patrz poprzedni rozdział "Czyszczenie i konserwacja"). Wymienić wąż na nowy, który można nabyć w naszym serwisie technicznym lub w specjalistycznym sklepie.Po wyeliminowaniu problemu należy ponownie uruchomić program, naciskając przycisk "Start/Pauza".Jeśli usterka wystąpi ponownie, prosimy skontaktować się z naszym serwisem technicznym (patrz kolejny rozdział).
"Wyczyść pompę"[porem]	Pralka nie wypompowuje wody. Urządzenie zatrzymuje się na danym etapie programu prania. Wyjąć wtyczkę przewodu zasilającego z gniazdka i sprawdzić, czy:Wąż spustowy jest zagięty lub przepływ wody jest zablokowany z innego powodu.Filtr lub pompa nie są zablokowane (patrz rozdział "Wypompowanie resztek wody / Czyszczenie filtra".Przed spuszczeniem wody należy upewnić się, że woda zdążyła ostygnąć).Wąż odpływowy nie jest zamarznięty.Po usunięciu usterki należy nacisnąć przycisk "Kasowanie" i przytrzymać go przez co najmniej 3 sekundy. Następnie ponownie uruchomić żądany program. Jeśli usterka wystąpi ponownie, prosimy skontaktować się z naszym serwisem technicznym (patrz kolejny rozdział).

Miga wskaźnik awarii	Wskazanie na wyświetlaczu (jeśli dostępne)	Opis Przyczyny Rozwiązania
"Serwis"	od "F03" do "F43"(z wyjątkiem "F18" i "F24")	"Awaria modułu elektrycznego"Nacisnąć przycisk "Kasowanie" i przytrzymać go przez co najmniej 3 s e k u n d y ."F24" Kod ten może pojawiać się w przypadku włożenia rzeczy, które w dużym stopniu chłoną wodę lub w przypadku, gdy w programie przeznaczonym dla małych wsadów włożone zostanie zbyt dużo prania.Urzządzenia nie należy przeładowywać.Aby zatrzymać program, należy nacisnąć przycisk "Kasowanie" i przytrzymać go przez co najmniej 3 sekundy. Wybrać i uruchomić program "Płukanie i Wirowanie", aby zakończyć przerwany program prania."F02" lub "FA"(zaświeci wskaźnik ; jeśli występuje w danym modelu)"F18" lub "Fod" "Nadmierne pienienie"Zbyt duża ilość piany spowodowała przerwanie procesu prania. Jeśli pralka została wyposażona w funkcję "Ilość detergentu", należy sprawdzić, czy wartości dozowania ustawione dla poszczególnych grup programów odpowiadają wartościom dozowania zalecanym dla stosowanych detergentów (patrz szczegóły w oddzielnych instrukcjach dot. funkcji "Ilość detergentu").Wybrać i uruchomić program "Płukane i wirowanie".Ponownie wybrać i uruchomić żądany program, dodając tym razem mniej detergentu. Patrz również opis problemu "Pralka zatrzymuje się...." we wcześniejjszej części "Instrukcji wyszukiwania usterek".

W przypadku dalszej obecności jednej z wyżej opisanych usterek należy wyjąć wtyczkę z gniazdka sieciowego, zakręcić zawór wody i skontaktować się z naszym serwisem technicznym (patrz kolejny rozdział).

POZOSTAŁE ZAWILGOCENIE ODZIEŻY PO WIROWANIU

Stopień wilgotności odzieży po wirowaniu zależy głównie od rodzaju tkaniny, wybranego programu i prędkości wirowania. Najniższy końcowy poziom wilgotności można uzyskać, korzystając z programu podanego przy określaniu energochłonności przy maksymalnej prędkości wirowania. Program jest podany w osobnej tabeli programów jako "Program referencyjny służący określeniu energochłonności". Poniżej podano zestawienie pozostałości wilgoci (w %) w odniesieniu do różnych klas efektywności wirowania:

Klasa efektywności wirowania Pozostałość wilgoci w %
A (= najbardziej efektywne) poniżej 45
B 45 lub więcej, ale poniżej 54
C 54 lub więcej, ale poniżej 63
D 63 lub więcej, ale poniżej 72
E 72 lub więcej, ale poniżej 81

OSZCZĘDZAJ ENERGIĘ I POMAGAJ CHRONIĆ ŚRODOWISKO

• Korzystając z programów przy maksymalnych wielkościach wsadów, można osiągnąć najlepsze rezultaty w oszczędzaniu energii, wody, detergentów i czasu.
• W celu zmniejszenia zużycia energii należy korzystać z programu prania w temp. 60°C zamiast 95°C lub programu prania w temp. 40°C zamiast 60°C.
• Program "Pranie wstępne" należy stosować wyłącznie do silnie zabrudzonej odzieży. Aby zmniejszyć zużycie detergentu, czasu, wody i energii, nie należy wybierać "Prania wstępnego" do prania lekko i normalnie zabrudzonej odzieży.
• Nie należy przekraczać ilości proszku zalecanych przez producenta.
• Jeśli odzież ma być suszona w suszarce bębnowej, należy wybrać wysoką prędkość wirowania, aby zaoszczędzić czas i energię podczas suszenia.

OBJAŚNIENIE ETYKIETY EFEKTYWNOŚCI ENERGETYCZNEJ

(dotyczy tylko pralek z etykietą efektywności energetycznej zgodnie z Dyrektywą 2010/30/UE)

Etykieta efektywności energetycznej zawiera informacje w zakresie funkcjonowania i poboru energii przez pralkę: Gruba czarna strzałka oznacza klasę efektywności energetycznej (A+++ = najwyższa efektywność / D = najniższa efektywność).

kWh/rok Roczne zużycie energii

l/rok

Roczne zużycie wody

dB

Poziom hałasu podczas prania

kg

Maksymalna obciążalność

dB

Poziom hałasu podczas wirowania

Klasa efektywności wirowania (A = najwyższa efektywność / G = najniższa efektywność)

SERWIS TECHNICZNY

Przed zwróceniem się do serwisu technicznego:

1. Należy spróbować samodzielnie rozwiązać problem (patrz "Poradnik usuwania problemów").
2. Ponownie uruchomić program, aby sprawdzić, czy usterka została usunięta.
3. Jeśli urządzenie nadal nie pracuje poprawnie, należy skontaktować się z naszym serwisem technicznym.

Należy podać:

• Rodzaj usterki.
• Model pralki.
• Numer serwisowy (numer ten znajduje się na tabliczce po słowie SERVICE).

SERVICE

0000 000 00000

Naklejka serwisu technicznego znajduje się wewnątrz drzwiczek.

• Dokładny adres.
• Numer telefonu wraz z numerem kierunkowym. Numery telefonów i adresy serwisów technicznych podane zostały na karcie gwarancyjnej. Można też skontaktować się ze sprzedawcą urządzenia.

AKCESORIA

W serwisie technicznym lub w specjalistycznym sklepie można dokupić do niektórych modeli następujące elementy:

• Szufladę dolną, która może zostać zamontowana pod pralką. Powoduje ona podniesienie pralki, co ułatwia wkładanie i wyjmowanie prania, eliminując konieczność schylania się. Dodatkowo może służyć jako schowek.

• Zestaw łączący, który umożliwia montaż suszarki na górze pralki.

• Szufladę zestawu montażowego, który umożliwia montaż suszarki na górze pralki, co pozwala lepiej wykorzystać wolne miejsce i ułatwia załadunek i rozładunek suszarki zainstalowanej w tak wysokiej pozycji.

• Zestaw maskujący, dzięki któremu pralkę można zabudować np. pod blatem kuchennym. Aby sprawdzić, czy można ten element dokupić do posiadanego modelu, należy skontaktować się z naszym serwisem technicznym lub specjalistycznym sklepem.

TRANSPORT I PRZESTAWIANIE

Urządzenia nie należy przesuwać, trzymając je za wierzch.

1. Wyjąć wtyczkę z gniazdka.
2. Zakręcić zawór.
3. Sprawdzić, czy drzwiczki urządzenia i szuflada na detergenty są prawidłowo zamknięte.
4. Odłączyć wąż dopływowy i spustowy.
5. Spuścić resztki wody z urządzenia i z węży (patrz "Wypompowanie resztek wody / Czyszczenie filtra").
6. Zainstalować śruby transportowe (obowiązkowo).

PODŁĄCZENIE ELEKTRYCZNE

Dotyczy tylko Wielkiej Brytanii

Ostrzeżenie – niniejsze urządzenie musi być uziemione

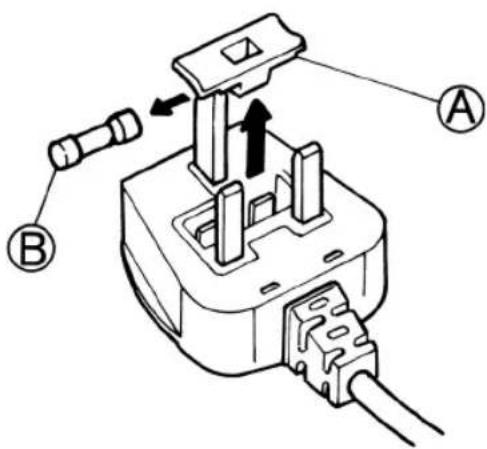

Wymiana bezpiecznika

Jeśli przewód zasilający niniejszego urządzenia jest wyposażony we wtyczkę z bezpiecznikiem BS 1363A 13 A, należy w razie potrzeby bezpiecznik wymienić na nowy zatwierdzony przez ASTA dla wtyczek BS 1362. W tym celu należy:

1. Zdjąć pokrywę bezpiecznika (A) i wyjąć bezpiecznik (B).
2. Umieścić nowy bezpiecznik 13 A w obsadzie bezpiecznika.
3. Zamontować ponownie we wtyczce.

Ważne:

Po wymianie bezpiecznika należy pokrywę bezpiecznika ponownie założyć na miejsce. Jeśli pokrywa zostanie zagubiona, nie wolno używać wtyczki do momentu montażu właściwej części zamiennej. Prawidłowy element zamienny można zidentyfikować na podstawie wkładki kolorowej lub koloru liter na korpusie wtyczki. Zamienne pokrywy bezpieczników można nabyć w sklepie elektrycznym.

Dotyczy tylko Republiki Irlandii

Obowiązuje większość informacji podanych dla użytkowników w Wielkiej Brytanii, lecz stosowany jest także trzeci typ wtyczek i gniazd – z 2 bolcami stykowymi i bocznymi stykami uziemienia.

Gniazdo sieciowe/wtyczka (dotyczy obu krajów)

Jeśli zamontowana wtyczka nie pasuje do gniazda sieciowego w miejscu użytkowania suszarki, należy skontaktować się z serwisem technicznym w celu uzyskania dalszych instrukcji. Nie wolno podejmować samodzielnych prób wymiany wtyczki. Procedura ta musi zostać wykonana przez wykwalifikowanego technika firmy według instrukcji producenta i zgodnie z lokalnymi przepisami dotyczącymi bezpieczeństwa.

• typu tkaniny
• farby
  • odporúčanej pracej teploty
  • miery a druhu zašpinenia
