Typ produktu	Robot koszący trawnik
Marka	Fieldmann
Model	FZR 4011-B
Szerokość koszenia	18 cm (7,1 cala)
Zakres wysokości koszenia	20 - 60 mm (0,8 - 2,4 cala)
Regulacja wysokości koszenia	Ręczna, centralne pokrętło
Typ baterii	Litowo-jonowa
Napięcie baterii	20 V
Czas ładowania	Ok. 75 min
Czas koszenia na jednym ładowaniu	Do 85 min
Maksymalna powierzchnia	Do 800 m² (0,2 akra)
Wymiary (dł. x szer. x wys.)	54 x 42 x 26 cm (21,3 x 16,5 x 10,2 cala)
Waga	6,8 kg (15 funtów)
Czujnik deszczu	Tak (automatyczny powrót do stacji ładowania)
Czujniki podnoszenia i przechyłu	Tak
Koszenie krawędzi	Tak (regulowana odległość)
Wzór koszenia	Losowy z trybem spiralnym
Maksymalne nachylenie	25% (14°)
Instalacja przewodu granicznego	Tak (w zestawie)
System noży	3 obrotowe noże, wielokrotnego użytku
Stacja ładowania	W zestawie z zasilaczem
Konserwacja	Czyść noże i spód; wymieniaj noże w razie potrzeby
Gwarancja	2 lata (UE)

Często zadawane pytania - FZR 4011-B Fieldmann

Jak zainstalować przewód graniczny?

Ułóż przewód wzdłuż krawędzi trawnika, mocując go kołkami. Użyj dołączonych palików, aby utrzymać go płasko. Podłącz końce do stacji ładowania i włącz. Kosiarka będzie podążać za granicami wyznaczonymi przez przewód.

Jakie jest maksymalne nachylenie, jakie może pokonać FZR 4011-B?

Kosiarka może kosić nachylenia do 25% (14°). W przypadku bardziej stromych zboczy czujnik podnoszenia zatrzyma noże dla bezpieczeństwa.

Jak często należy wymieniać noże?

Sprawdzaj noże co 4-6 tygodni. Wymieniaj je, gdy są zużyte lub uszkodzone. Zestaw zawiera 3 noże wielokrotnego użytku, które można obracać, aby przedłużyć ich żywotność.

Czy kosiarka może pracować w deszczu?

Tak, ma czujnik deszczu. Gdy wykryje deszcz, kosiarka automatycznie wraca do stacji ładowania i wznawia koszenie, gdy jest sucho.

Jak ustawić wysokość koszenia?

Obróć centralne pokrętło na górze kosiarki, aby ustawić wysokość koszenia od 20 mm do 60 mm. Ustawienie jest ręczne i łatwe do zmiany.

Co zrobić, jeśli kosiarka przestanie kosić na środku trawnika?

Sprawdź, czy bateria jest niska (automatycznie wróci do ładowania). Sprawdź również przeszkody, zaplątane noże lub czy czujnik podnoszenia został aktywowany. Zresetuj, naciskając przycisk STOP.

Jak długo wytrzymuje bateria?

Pełne naładowanie zapewnia do 85 minut koszenia. Ładowanie trwa około 75 minut. Kosiarka automatycznie wraca do bazy, gdy poziom baterii jest niski.

Czy kosiarka nadaje się do małych trawników?

Tak, FZR 4011-B jest zaprojektowany do powierzchni do 800 m². Jego kompaktowy rozmiar i losowy wzór dobrze sprawdzają się na trawnikach o nieregularnych kształtach.

Jak czyścić kosiarkę?

Wyłącz kosiarkę i usuń tarczę noża. Przetrzyj obudowę wilgotną szmatką. Wyczyść spód szczotką, aby usunąć skoszoną trawę. Nie używaj wody pod wysokim ciśnieniem.

Czy mogę przechowywać kosiarkę na zewnątrz?

Zaleca się przechowywanie kosiarki i stacji ładowania w pomieszczeniu lub pod przykryciem. Narażenie na ekstremalne warunki pogodowe może uszkodzić elektronikę i baterię.

INSTRUKCJA OBSŁUGI FZR 4011-B Fieldmann

meno pečiatka podpis

ICO: 26726548

DIC: CZ26726548

FAST CR, a.s.

Čemokostelecká 1621

251 01 Ričany u Prahy

tel.: [phone]

fax: [phone]

Petr Uher

manažér kvality

12. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Spalinowa kosiarka do trawy

INSTRUKCJA OBSŁUGI

Dziękujemy za zakup naszej spalinowej kosiarki do trawy. Zanim zaczniecie Państwo jej używać, zwracamy się z prośbą o dokładne zapoznanie się z niniejszą Instrukcją obsługi i przechowanie jej, w celu późniejszego ewentualnego wykorzystania.

TREŚĆ

ZDJĘCIA I RYSUNKI 2

1. OGÓLNE PRZEPISY BEZPIECZEŃSTWA 56

Ważne zalecenia dotyczące bezpieczeństwa

Opakowanie

Instrukcja obstugi

1. OBJAŚNIENIA TREŚCI ZAWARTEJ NA NALEPKACH UMIESZCZONYCH NA KOSIARCE....57

2. OPIS KOSIARKI I WYPOSAŻENIA 58

3. MONTAŽ KOSIARKI 58

4. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA 59

5. OBSŁUGA 59

6. PRZEKŁADNIA 60

7. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA 60

8. OBSŁUGA 52

9. DANE TECHNICZNE 64

10. DEKLARACJA ZGODNOŚCI 65

11. LIKWIDACJA 66

Ważne uwagi dotyczące bezpieczeństwa

Produkt należy starannie rozpakować, należy zwrócić uwagę na wyjęcie z opakowania wszystkich części produktu.
Produkt należy przechowywać w miejscu suchym, zabezpieczyć przed dostępem dzieci.
* Przeczytać wszelkie uwagi i instrukcje. Zaniedbania w stosunku do uwag i instrukcji mogą być powodem urazu, pożaru i/lub ciężkiego zranienia.

Opakowanie

Produkt jest zapakowany do opakowania chroniącego go przed uszkodzeniem w czasie transportu. Opakowanie jest surowcem wtórnym i należy poddać je recyklingowi.

Instrukcja obsługi

Przed rozpoczęciem korzystania z urządzenia należy zapoznać się z poniższymi przepisami bezpieczeństwa i instrukcją obsługi. Należy zapoznać się z elementami obsługi i właściwym korzystaniem z urządzenia. Instrukcje należy przechowywać w celu późniejszego z niej korzystania. Przez okres trwania gwarancji zaleca się przechowanie oryginalnego opakowania wraz z materiałami opakunkowymi, dokument zakupu i kartę gwarancyjną. Przechowanie opakowania ułatwi w przyszłości ewentualny transport urządzenia (przeprowadzka, odestanie do naprawy).

Uwaga: Jeżeli nastąpi przekazanie urządzenia innym użytkownikom, należy przekazać również instrukcję obsługi. Stosowanie się do zaleceń zawartych w instrukcji zapewni właściwe użytkowanie urządzenia. Instrukcja obsługi zawiera również instrukcje konserwacji urządzenia i napraw.

Producent nie ponosi odpowiedzialności za wypadki lub szkody powstałe w wyniku nie stosowania się do niniejszej instrukcji obsługi.

2. OBJAŚNIENIA TREŚCI ZAWARTEJ NA NALEPKACH

Osoby postronne nie mogą znajdować się na miejscu pracy kosiarki

Uwaga, rotujące noże!

Niebezpieczeństwo zranienia kończyn

Emisja gazów toksycznych.

Nie uruchamiać kosiarki w pomieszczeniach zamkniętych lub nie przewietrzanych

Gorące powierzchnie, grożą poparzeniem!

Przed rozpoczęciem konserwacji należy wyłączyć silnik i zdjąć przewód ze świecy zapłonowej

Nie tankować, jeżeli silnik pracuje

3. OPIS KOSIARKI I WYPOSAŻENIA

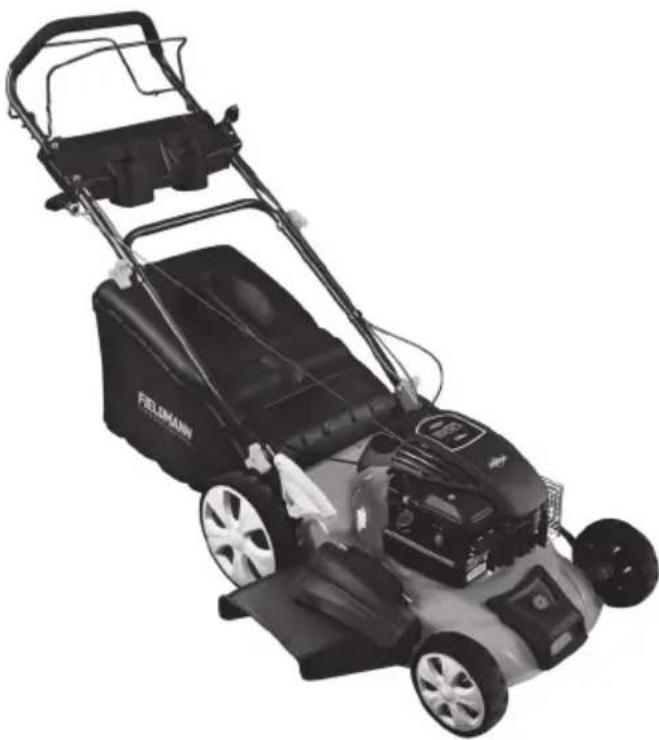

Opis kosiarki (zobacz obr. 1)

1 - Dźwignia hamulca
2 - Dźwignia napędu
3 - Uchwyt górny
4 - Uchwyt dolny
5 - Silnik
6 - Podwozie

7 - Przystawka do rozdrabniania

Zawartość zestawu

Kosiarkę należy ostrożnie wyjąć z opakowania i sprawdzić czy wszystkie elementy znajdują się w zestawie:

Kosiarka rotacyjna
Kosz
* Dolna i górna część uchwytu kosiarki
4 koła
Komplet instalacyjny
Instrukcja Obstugi
Karta gwarancyjna
Przystawka rozdrabniająca
Side zmarnowany

Jeżeli brakuje części lub są uszkodzone należy zwrócić się do sprzedawcy w punkcie zakupu kosiarki

4. MONTAŻ MASZYNY

Montaż pojemnika na ściętą trawę (obr.2)

Wstawić metalową ramę do kosza na trawę i przymocować (obr. 2)

4 w 1 Wstęp:

Wyrzut tylny ze zbiorem ściętej trawy (obr. 3)

Zdemontować przystawkę rozścielającą (obr. 7) i na jej miejsce zamontować kosz (obr. 6).

Rozścielanie (obr. 4)

W celu rozścielania skoszonej trawy należy przed uruchomieniem kosiarki zamontować przystawkę rozścielającą (obr. 7)

Tylny wyrzut bez zbierania do kosza (obr. 5)

Zamontować przystawkę rozścielającą (obr. 7) i zamknąć płytę bocznego wyrzułu.

Przystawka rozścielająca (obr. 7)

Side zmarnowany (obr. 16)

Montaż uchwytu (obr. 8)

Zmontować górną i dolną część uchwytu za pomocą dwóch załączonych śrub i nakrętek z tworzywa sztucznego. Na prawej stronie uchwytu umieścić dźwigienkę rozruchową i przymocować ją za pomocą plastikowego zacisku. Linkę dźwigienki rozruchowej zamocować na uchwycie za pomocą plastikowych zacisków na podpórkach.

Regulacja wysokości cięcia trawy (obr. 9)

Za pomocą dźwigni centralnego ustawiania wysokości koszenia można wybrać 8 wysokości koszenia.

5. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA (obr. 10)

Kosiarka podczas pracy musi być wyposażona w kosz do zbioru ściętej trawy lub należy prawidłowo ustawić zasłonę zabezpieczającą.
* Przed opróżnianiem kosza lub przed zmianą wysokości koszenia należy wyłączyć silnik.
Nie wprowadzać rąk lub stóp w pobliżu lub pod części wirujące. Zawsze trzymać się z daleka od otworów wyrzutowych, jeżeli silnik jest włączony. (obr. E)
Dokładnie sprawdzić miejsce, gdzie urządzenie ma być używane. Usunąć przedmioty, które kosiarka podczas pracy może odrzucić, lub które mogą spowodować zaklinowanie kosiarki. (obr. F)
Nie należy uruchamiać kosiarki jeżeli w pobliżu znajdują się osoby trzecie, dzieci lub zwierzęta domowe.
Podczas uruchamiania silnika nie należy kosiarkę podnosić. (obr. G)

6. OBSŁUGA

⚠ Uwaga: Przed pierwszym uruchomieniem kosiarki należy dokładnie zapoznać się z Instrukcją Obsługi silnika!
⚠ Uwaga: Kosiarka dostarczana jest bez oleju silnikowego! Przed uruchomieniem należy włać 0,5 l oleju.

⚠ Uwaga: Po 20 godzinach pracy należy olej wymienić.

Noże zaczynają obracać się natychmiast po uruchomieniu silnika. W czasie koszenia należy dźwignię hamulca trzymać w pozycji roboczej. Silnik wyłączy się natychmiast po uwolnieniu dźwigni hamulca. (obr. 11)
Mechanizm samobieżny jest sterowany przez przytrzymanie dźwigni napędu w kierunku do uchwytu i przyciśnięciem dźwigni sterującej razem z dźwignią hamulca. (obr. 12)

7. PRZEKŁADNIA

Należy regularnie przeprowadzać przegląd stanu mechanizmu samobieżnego: czyścić, smarować metalowe części, przekładnię i łożyska.

8. ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

Ogólne zalecenia

Kosiarka przeznaczona jest do koszenia trawy. Nie należy używać jej do innych celów. Użycie jej do innych celów grozi uszkodzeniem kosiarki jak również stwarza poważne ryzyko urazów.
Nie należy pozwalać dzieciom i osobom, które nie zapoznały się z Instrukcją Obsługi obstugiwać kosiarkę.
Osoba, która obsługuje kosiarkę odpowiada za bezpieczeństwo osób znajdujących się na terenie pracy kosiarki. Nie należy uruchamiać kosiarki jeżeli w pobliżu znajdują się osoby trzecie, dzieci lub zwierzęta domowe.
* Przed rozpoczęciem koszenia należy sprawdzić teren, na którym ma nastąpić koszenie, należy usunąć z niego kamienie, druły, kawałki drewna, kości, kawałki szkła i inne obce ciała, które kosiarka mogłaby odrzucić powodując ewentualne zranienia.

Zalecenia eksploatacyjne

Wszystkie nakrętki, złączki i śruby muszą być dokręcone, aby kosiarka była zawsze w gotowości do pracy i bezpieczna.
Kosiarka nie może być eksploatowana bez kosza lub osłony zabezpieczającej (deflektor).
Nóż kosiarki musi być dobrze zamocowany. Należy przed rozpoczęciem pracy sprawdzić zamocowanie noża. Ostrza noża powinny być jednakowo naostrzone. Noże z uszkodzonymi ostrzami należy wymienić.
Podczas pracy należy być odpowiednio ubranym, długie spodnie i odpowiednie obuwie.
Nie należy uruchamiać kosiarkę w zamkniętych lub nieprzewietrzanych pomieszczeniach,

gdzie zachodzi niebezpieczeństwo gromadzenia się oparów. Spaliny zawierają tlenek węgła, który jest niebezpieczny dla życia.

* Pracę należy wykonywać przy dobrym oświetleniu ( światło dzienne lub właściwe sztuczne oświetlenie).
Nie należy pracować w deszczu lub kosić mokrej trawy.
Należy zachować szczególną ostrożność podczas wykonywania koszenia na pochyłościach. Kosić należy poprzecznie do nachylenia, nigdy w górę i w dół. Zachować wyjątkową ostrożność podczas zmiany kierunku koszenia na pochyłościach.
Nie pozostawiać włączonej kosiarki bez dozoru, przy pozostawianiu kosiarki należy wyłączyć silnik.
Podczas uruchamiania kosiarki nie wolno podnosić tylnej części kosiarki i nigdy nie należy przybliżać rąk lub nóg do obudowy kosiarki lub do tylnego otworu wyrzutowego trawy, jeżeli jest włączony silnik.
Nie zmieniać ustawień ilości obrotów silnika.
Kosiarki z mechanizmem napędowym – przed uruchomieniem silnika należy wyłączyć napęd.
* Przemieszczanie kosiarki powinno odbywać się przy wyłączonym silniku.
Należy wyłączyć silnik i odłączyć przewód od świecy zapłonowej w następujących przypadkach:

• przed dokonywaniem czynności pod osłoną noża lub przy tylnym otworze wyrzutowym.
• przed przeprowadzaniem konserwacji, naprawy lub przeglądu kosiarki
• przed przenoszeniem, podnoszeniem lub transportem kosiarki
• pozostawiając kosiarkę bez dozoru lub przed zmianą wysokości koszenia
• przed zdjęciem i opróżnianiem kosza
• po uderzeniu w obcy przedmiot, należy wyłączyć silnik i dokonać przeglądu kosiarki, aby wykluczyć uszkodzenie. W przypadku uszkodzenia należy oddać kosiarkę do naprawy w autoryzowanym punkcie serwisowym.

⚠ UWAGA! Po wyłączeniu silnika nóż jeszcze przez kilka sekund obraca się

• w przypadku stwierdzenia nadmiernej wibracji ( natychmiast należy stwierdzić przyczynę i ją usunąć)
• w celu zapewnienia bezpiecznej pracy regularnie należy kontrolować prawidłowość mocowania sworzni, dokręcenia śrub i nakrętek.

⚠ UWAGA! PALIWO JEST CIECZĄ ŁATWOPALNA.

Paliwo należy przechowywać w przeznaczonym do tego karnistrze.
Paliwo należy uzupełniać na terenie otwartym lub w dobrze przewietrzanym pomieszczeniu. Podczas manipulowania z paliwem nie wolno palić, używać telefonu komórkowego.
Paliwo można tankować pod warunkiem, że silnik jest wyłączony. Nie wolno otwierać zbiornika i dokonywać tankowania, jeżeli silnik jest gorący lub w czasie pracy silnika.
Jeżeli dojdzie do rozlania benzyny, nie wolno uruchamiać silnika. Odstawić kosiarkę z

miejsca rozlania paliwa. Uchroni to przed prawdopodobieństwem pożaru. Pracę można rozpocząć dopiero po odparowaniu rozlanego paliwa.

Po uzupełnieniu paliwa należy dobrze zamknąć wlew paliwa i korek kanistra z paliwem.
⚠ UWAGA! Przed przeprowadzeniem konserwacji lub naprawy należy wyłączyć silnik i odłączyć przewód od świecy zapłonowej.

9. KONSERWACJA

Pielęgnacja trawnika

W zależności od rodzaju trawnika występuje konieczność zróżnicowania sposobu pielęgnacji;
Należy stosować się do zaleceń umieszczonych na opakowaniach materiału siewnego, dotyczących wysokości koszenia i warunków wzrostu w danych warunkach obszarowych.
Należy pamiętać, że podstawową częścią traw jest żdźbło i jeden lub więcej liści. Przy zupełnie skoszeniu liści nastąpi uszkodzenie trawnika i ponowny rozrost będzie utrudniony.
* Ogólnie obowiązują następujące zalecenia:

– zbyt niskie koszenie powoduje naruszenie systemu korzeniowego i efektem jest plamiasty wygląd trawnika;
– w lecie należy kosić wyżej, aby nie dopuścić do przesychania ziemi;
– koszenie mokrej trawy powoduje obniżenie efektywności pracy noża poprzez łapanie trawy i wyrywanie kęp trawy;
– w przypadku, jeżeli jest potrzeba skoszenia wysokiej trawy, zalecane jest dokonanie pierwszego koszenie przy maksymalnie dozwolonej wysokości podniesienia kosiarki i następnie dokonanie drugiego koszenia w odstępie dwu- trzydniowym.

Wszystkie nakrętki, złączki i śruby muszą być dokręcone, aby kosiarka była zawsze zdolna do eksploatacji i bezpieczna. Regularna konserwacja jest podstawą zapewnienia bezpieczeństwa użytkownikowi, zachowania zdolności eksploatacyjnej i wysokiej efektywności pracy kosiarki.
Kosiarki z napełnionym zbiornikiem paliwa, nie należy przechowywać w zamkniętym pomieszczeniu, w którym mógłby nastąpić kontakt par benzyny z otwartym ogniem, iskrą lub źródłem ciepła.
* Przed wprowadzeniem kosiarki do pomieszczenia zamkniętego należy poczekać do wychłodzenia silnika.
W celu obniżenia ryzyka pożaru należy zadbać, aby kosiarka a zwłaszcza silnik, tłumik wydechu, akumulator i również miejsce przechowywania zapasu benzyny były czyste, bez

resztek trawy i liści lub pozostałości po smarach.

Należy regularnie kontrolować stan deflektora i kosza; w przypadku stwierdzonych uszkodzeń należy dokonać wymiany.
Paliwo należy spuszczać w pomieszczeniu dobrze przewietrzanym przy zimnym silniku.
Podczas demontowania lub montowania noża należy używać odpowiednich rękawic ochronnych.
Po każdorazowym ostrzeniu noża należy dokonać sprawdzenia wyważenia noża.

⚠ UWAGA! Przed rozpoczęciem prac konserwacyjnych lub naprawy wyłączyć silnik i odłączyć przewód od świecy zapłonowej.

* Przed rozpoczęciem eksploatacji silnika czterosuwowego należy zapoznać się dokładnie z Instrukcją Obsługi silnika. Regularnie należy kontrolować poziom oleju i w razie potrzeby uzupełnić lub wymienić olej.
Należy regularnie dokonywać przeglądów kosiarki i usuwać z wewnętrznej części obudowy pozostałości po trawie
* Regularnie należy dokonywać smarowania osi i łożyska odpowiednim smarem.
* Regularnie należy dokonywać przeglądu stanu noża, nóż ma zasadniczy wpływ na pracę kosiarki. Nóż musi być ostry i wyważony.
W regularnych odstępach czasu należy sprawdzać dokręcenie wszystkich śrub i nakrętek. Zniszczone lub niedokręcone nakrętki i śruby mogą być przyczyną poważnego uszkodzenia silnika lub ramy kosiarki.
Jeżeli nóż mocno uderzy o przeszkodę, należy kosiarkę wyłączyć i oddać ją do przeglądu w autoryzowanym serwisie.
NÓŻ: nóż jest wyprodukowany ze stali tłoczonej. Aby osiągnąć cel jak najlepszej jakości koszenia należy regularnie ostrzyć nóż, praktycznie po każdych 25 godzinach koszenia. Zawsze należy sprawdzać prawidłowe wyważenie noża. W tym celu należy do centralnego otworu w nożu włożyć pręt żelazny (o średnicy 2 – 3 mm). Jeżeli nóż jest prawidłowo wyważony oś noża będzie znajdować się w pozycji horyzontalnej
Jeżeli oś noża nie znajduje się w wymienionej wyżej pozycji należy nóż wymienić.
Po zdemontowaniu noża należy odkręcić śrubę, następnie należy sprawdzić zabierak noża. Jeżeli jest zużyty lub uszkodzony należy dokonać wymiany.
W czasie montażu noża należy upewnić się czy krawędzie tnące noża są zgodne z kierunkiem obrołu silnika. Śruba mocująca nóż musi być dokręcona przy pomocy klucza dynamometrycznego o nastawie momentu skrętnego 3.7 K gm(37Nm).(obr. 10 i11)

⚠ UWAGA! Należy stosować tylko oryginalne części zamienne. Jakościowo złę części zamienne mogą powodować uszkodzenie kosiarki i zagrozić bezpieczeństwu.

Serwis

Jeżeli po dokonaniu zakupu produktu zostanie stwierdzona wada produktu, należy skontaktować się punktem serwisowym. Podczas eksploatacji produktu należy kierować się

zaleceniami zawartymi w załączonej Instrukcji Obsługi.

Wyrób nie podlega reklamacji, jeżeli został przekonstruowany lub jego eksploatacja była niezgodna z zaleceniami zawartymi w Instrukcji Obsługi.

Gwarancja nie obejmuje

Naturalnego zużycia części urządzenia w wyniku jego eksploatowania
Obsługi serwisowej związanej ze standardową konserwacją maszyny ( np. czyszczenie, smarowanie, regulacja itp.)
Usterek spowodowanych czynnikami zewnętrznymi (np. warunki pogodowe, zapylenie, niewłaściwa eksploatacja itp.)
Uszkodzeń mechanicznych w następstwie upadku, uderzenia, przeciążenia, itp.
Szkód powstałych w wyniku niewłaściwego obchodzenia się z kosiarką, przeciążaniem, użyciem nieodpowiednich części zamiennych, nieodpowiednich narzędzi itp. .
Szkód powstałych w związku z nieodpowiednim zabezpieczeniem kosiarki na czas transportu; ryzyko ponosi wyłącznie właściciel.

Przechowywanie

Jeżeli kosiarka przez dłuższy okres czasu nie będzie użytkowana, należy zabezpieczyć ją zgodnie z następującymi zaleceniami. Przedłuży się w ten sposób ogólny czas użytkowania kosiarki.
Należy wylać paliwo ze zbiornika i gaźnika. Zamknąć ssanie i 3 – 5 razy pociągnąć za cięgło rozrusznika.
* Wykręcić świecę zapłonową i włać przez otwór małą ilość oleju silnikowego.
Delikatnie pociągnąć 2 do 3 razy za cięgło rozrusznika.
Oczyścić powierzchnie zewnętrzne. Kosiarkę przechowywać w czystym i suchym miejscu.

10. DANE TECHNICZNE

Typ silnika:...... Briggs & Stratton 500 Series

Moc: 3,0 kW

Obroty silnika: 2800 rpm

Pojemność: 158 cm ^3

Uruchamianie:....Przez pociągnięcie

Pojemność zbiornika paliwa (bezołowiowa 95 lub więcej):....0.8 litra

Pojemność miski olejowej (SAE 30 - 15W 40): 0.6 litra

Regulowana wysokość koszenia: 25-75mm z 8 pozycjami

Regulacja wysokości:....Centralnie

Szerokość koszenia: 46 cm

Rozstaw kół: 178 mm (przednie koło)

254 mm (tylne koło)

Szerokość kół: 50 mm
Pojemność kosza: 60 l
Podwozie: ....stalowe
Poziom hałasu: 96dB(A)
Waga netto/brutto: 32kg/34kg

11. DEKLARACJA ZGODNOŚCI

ES Deklaracja zgodności

Fast ČR, a.s., Černokostelecká 251 01 Ríčany koło Prahy, tel.:[phone], wiążąco oświadcza, że benzynowa kosiarka Fieldmann FZR 4011-B (rok produkcji jest zamieszczony na tabliczce znamionowej, a po nim następuje numer fabryczny urządzenia, spełnia wymagania przepisów DYREKTYW RADY:

ES nr 2006/42/EC, 2004/108/EC, (numer aprobaty: AM 50268730 0001, AE 50223979 0001) ES nr2004/26/ES emisja gazów wydechowych

i była testowana zgodnie z niżej wymienionymi normami:

EN 836:1997 +A4:2011

ZEK 01.04/11.11

EN ISO 14982:2009

Firma FAST ČR, a.s. jest upoważniona do działania w imieniu producenta.

CE label: 13

W Ríčanech, dnia 29. 11. 2013

pieczątka imienna, podpis

ICO: 26726548 DIC: CZ26726548

FAST ČR. a.s.

Černokostiecká 1621

251 01 Ričany u Prahy

tel: [phone]

fax: [phone]

Petr Uher

menadżer jakości

12. LIKWIDACJA

ZALECENIA I INFORMACJE O POSTĘPOWANIU Z WYKORZYSTANYM OPAKOWANIEM

Wykorzystane opakowanie przekazać na miejscowe wysypisko.

Kosiarka i jej wyposażenie wykonane jest z różnych materiałów, np. z metalu i tworzyw sztucznych. Uszkodzone części należy przekazać do odpowiednich punktów zbiórki.

Produkt spełnia wszystkie podstawowe wymagania wytycznych UE, które go dotyczą.

Zmiany w tekście, szacie graficznej i danych technicznych mogą następować bez uprzedniego powiadomienia i pozostawiamy sobie prawo do ich zmiany.

Instrukcja użytkowania - tylko wersja językowa.

Razitko prodęce: | Pečiatka predajou: | Seller's stamp: | Pieczęć sprawawcy: | Kereskeśół belyogażuje:

najblizszego serwisu

prosimy zadzwonić.

0801443322

Lub odwiedzić stronę

internetowa:

www.arconet.pl

Uab „Senuku Prekybos

Centras" Garantinis Servisas

Jonavos G. 62, Lt-44192,

Kaunas, Lithuania

Tel: [phone]

Tex: [phone]

[e-mail]

www.senukai.it

FIELDMANN

Name & Garden Performance

version 02/2011

Záruční podmínky

Produkt objęty jest 24 – miesięczną gwarancja, po-cząwszy od dąty zakupu przez klienta. Gwarancja jest ograniczona tylko do przedstawionych dalej warunków. Gwarancja obejmuje tylko produkty zakupiane w Polsce i jest ważna tylko na terytarium Rzczegspalitej (Polskiej). Gwarancja obejmuje tylko produkty funkcjonające w warunkach gospadinstwa domawego (nie dotyczy produktów oznaczonych (also „Prófessiona!”). Żłożneżne gwarancyjnego można doknać w autoryzowanej sień serwisowej lub w skiepłe, gdzie produkt zostań nabuty. Użytkownik jest zobowiązany żyścić usterkie niezwożcnie po jej wykycią, a nepazniej w ostatnim dniu obowiąwania okresu gwarancyjnego. Użytkownik jest zobowiązany do przedstawienia i udkumentowania usterki. Tyłko komplettie i czyste produkty (zgodnie ze standardami higiericznymi) będą przyjmowane de naprawy. Uterki będą usowane przez autorezowany punkt serwisowy w./(mielnie krótkim terminie, nie-przekrazac Jaycym 14 dni roboczych. Okres gwarancji przedhuża się o czas pobytu sprzętu w serwitnie. Klient może ubiegab się o wymiącen sprzętu na walny od wad, jeżeli punkt serwisowyствierdì na pismie, że usunięcie wady jest niemażliwe. Aby produkty mehr być przyjęty przez weris, użytkownik jest zobowiązany dostarczyć oryginały, dewodu zakupu (paragon lub faktura), podbitej i wypełnianej karty gwarancyjnej, certyfikatu instalacji (nietktole produkty).

Gwarancja zostaje unieważniona, jeśli:

■ usterka była widoczna w chwili zakupy. ■ usterka wynika ze zwykłego użytkowania i zuzyścia, ■ produkt został uszkodzony z powodu zlei instalacji, niezastewania się do instrukcji obstugi lub użytkowania niedzodnego z preznaczeniem, ■ produkt został uszkodzony z powodu zlei konserwacji lub jej braku, ■ produkt został uszkodzony z powodu zanięczyszczenia, wypadku lub okalicznoid o charakterie sil wyżycz (gowódź, pozar, powyj, zamieszki itp.) ■ produkt wykanuje zł działanie z powodu stabego sygnału, zakończeń elektromagnetycznych itp. ■ produkt został uszkodzony mechanicznie (ip. wykłamy orzytisk, upadek, itp.) ■ produkt został uszkodzony z powodu uzycia niewłaściwych materiałów ekspiaatacyjnych, nośników, akcesiótów, baliti, umkulatoratków itp. lub z powodu użytkowania w złych wanunkach (temperatura, wilpność, wstrząży itp.) ■ produkt byławaprawiany lub modyfikowany przez niezautyzowany personel, ■ użytkownik nie jest w stanie udowadnić zakupu (nieczytelny paragon lub faktura). ■ dane na przedstawionych dokumentach są inne niż na urządzeniu, ■ produkt nie może być identyfikowany ze względu na uszkodnienie numeru seryjnego lub płomły gwarancyjnej.
