INSTRUKCJA OBSŁUGI MNV-3560bc Concept

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.

Parametry techniczne	41
Uwagi dotyczące bezpieczeństwa	42
Opis produktu	43
Opis panelu sterowania	44
Instrukcja obsługi	44
Program zmiękczania wody	44
Ustawienie programu zmiękczania wody	44
Uzupełnianie środka nabłyszczającego w zasobniku	45
Ustawienie dozowania środka nabłyszczającego	46
Stosowanie środka myjącego	46
Uzupełnianie środka myjącego	47
Jak zaoszczędzić?	47
Stosowanie środków myjących 3 w 1	47
Naczynia, których nie należy myć w zmywarce	48
Układanie naczyń	48
Zestawienie programów	50
Proces mycia naczyń w zmywarce	51
Konserwacja i czyszczenie	52
Podłączenie i montaż zmywarki	54
Instalacja zmywarki	56
Rozwiązywanie problemów	57
Serwis	59
Ochrona środowiska	59

Parametry techniczne
Napięcie 220-240 V ~ 50 Hz
Pobór mocy 1760-2100 W
Szerokość 600 mm
Wysokość 815mm (+70 mm) regulowana
Głębokość 600 mm
Zakres ciśnienia doprowadzanej wody 0,04 – 1,00 MPa (max)
Pojemność 14 kompletów naczyń
Zużycie wody (program Normal) 12,5 litrów
Ilość programów zmywania 6
Maksymalna temperatura doprowadzanej wody 60 °C
Ciężar	43 kg
Hałas	< 45 dB(A)

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Przy dostawie urządzenia

• Po dostarczeniu urządzenia należy niezwłocznie sprawdzić, czy opakowanie i zmywarka nie zostały uszkodzone podczas transportu.
• Jeżeli zmywarka jest uszkodzona, nie należy jej uruchamiać. Należy bezzwłocznie skontaktować się z dostawcą.
• Opakowanie należy zutylizować we właściwy sposób.

Instalacja

• Podczas instalacji i podłączania urządzenia należy postępować zgodnie z instrukcją montażu.
• Podczas instalacji zmywarka musi być odłączona od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom na tabliczce znamionowej urządzenia. Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Zmywarki zintegrowane lub do zabudowy pod blatem należy instalować tylko pod złączonymi blatami, które są przykręcone do szafek znajdujących się obok, aby zapewnić stabilność.
• Należy tak zainstalować zmywarkę, by jej wtyczka i zawór bezpieczeństwa Aqua-Stop znajdowały się w łatwo dostępnym miejscu.
• W plastikowej tulei węża doprowadzającego wodę znajduje się elektryczny zawór bezpieczeństwa (Aqua-Stop), natomiast w wężu doprowadzającym znajdują się przewody elektryczne. Dlatego nie wolno przecinać węża i tulei z zaworem bezpieczeństwa ani zanurzać ich w wodzie.
• Jeżeli urządzenie odbiorcze nie jest umieszczone we wnęce a ścianka boczna jest odsłonięta, okolice zawiasów drzwiowych powinny być zakryte ze względów bezpieczeństwa (ryzyko poranienia).

Użytkowanie urządzenia

• Nie należy wykorzystywać zmywarki w sposób inny niż opisany w niniejszej instrukcji.
• Noże i inne ostre przedmioty należy umieszczać w koszu na naczynia ostrzem do dołu lub w pozycji poziomej.
• Zmywarka przeznaczona jest wyłącznie do użytku domowego i tylko do mycia naczyń kuchennych.
• Nie należy siadać ani stawać na otwartych drzwiczkach zmywarki. Może to spowodować przewrócenie urządzenia.
• Woda wewnątrz zmywarki nie jest zdatna do picia.
• Do zmywarki nie należy wprowadzać żadnych rozpuszczalników. Niebezpieczeństwo eksplozji.
• Należy korzystać wyłącznie z produktów, które są przeznaczone do zmywarek do naczyń.
• Przy włączonym programie należy ostrożnie otwierać drzwiczki urządzenia, ponieważ woda może wyprysnąć.
• Należy stosować się do zaleceń w zakresie sposobu użycia i bezpieczeństwa stosowania środków myjących i nabłyszczających.
• Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
• Nie należy niczego przechowywać we wnętrzu zmywarki.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• W wypadku awarii urządzenia należy je wyłączyć i wyciągnąć wtyczkę z gniazdka.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie należy włącać uszkodzonego urządzenia.
• Przed czyszczeniem należy wyłączyć urządzenie i poczekać przynajmniej 30 minut na jego zupełne ostygnięcie.
• UWAGA! Przy otwieraniu drzwiczek z urządzenia może wydostać się duża ilość pary lub pryskać woda. Należy zachować ostrożność. Niebezpieczeństwo poparzenia!
• Nie należy korzystać z urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.
• Nie należy używać urządzenia bez właściwie zainstalowanej obudowy i bez płyty frontowej.
• W urządzeniu można myć wyłącznie naczynia przeznaczone do mycia w zmywarce. Należy zadbać o to, aby plastikowe naczynia nie weszły w kontakt z elementami grzewczymi zmywarki.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych.
  Osoby o ograniczonych możliwościach ruchowych lub umysłowych i osoby niezaznajomione z obsługą urządzenia mogą z niego korzystać wyłącznie pod nadzorem osoby odpowiedzialnej, zaznajomionej z obsługą zmywarki.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.

• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.

• Nie należy używać akcesoriów innych niż zalecane przez producenta.

• Środki myjace i nabłyszczające należy przechowywać w miejscu niedostępnym dla dzieci.
• Nie należy pozwalać dzieciom zbliżać się do otwartej zmywarki, ponieważ mogą się w niej znajdować resztki środka myjącego.

UWAGA!

Zmywarkę należy otwierać tylko w celu włożenia i wyjęcia naczyń, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się.

Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Ewentualne usterki

• Naprawy i modyfikacji zmywarki może dokonywać tylko wykwalifikowany specjalista.
  • W trakcie napraw i różnych operacji urządzenie musi być odłączone od sieci elektrycznej. Wyłącz wyłącznik lub wyjmij wtyczkę.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.

W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane jako gwarancyjne.

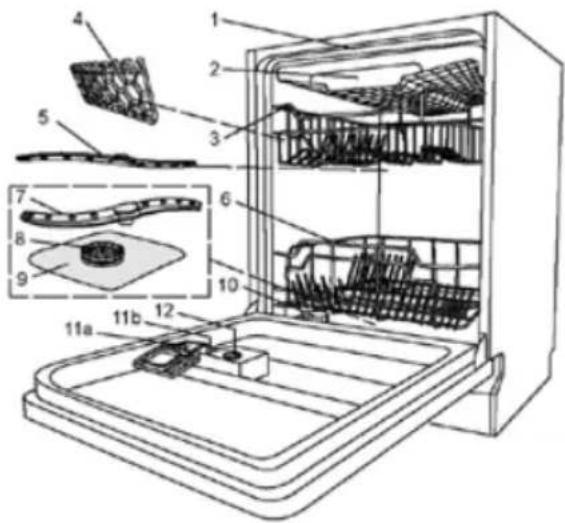

OPIS PRODUKTU

1. Gorny sprayuj dysza
2. Kosz na sztućce
3. Górny kosz
4. Stojak
5. Ramię natryskowe gorny
6. Dolny kosz
7. Ramię natryskowe dolny
8. Gruby filtr
9. Główny filtr
10. Zasobnik soli regenerującej
11. Zasobnik środka myjącego
    11A - Główny mycie
    11B - Mycie wstępne
12. Zasobnik środka nabłyszczającego
13. Kabel przewodowy
14. Przyłącze węża doprowadzającego wodę
15. Przyłącze węża odprowadzającego wodę

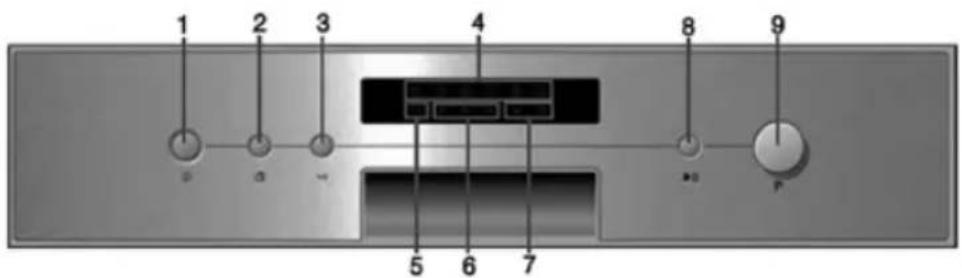

1. Φ - Przycisk głównego wyłącznika Wyświetlacz
2. Zegar - Przycisk funkcji opóźnionego startu (aż do 24 godzin)
3. Przycisk wyboru połowicznego zapełnienia

4. Wskaźniki programów (świeci się wybrany program)

5. Wskaźnik połowicznego zapełnienia

6. Wskaźnik opóźnionego startu
7. Wskaźnik obecności soli i nabłyszczacza
8. Przycisk Start/Pauza
9. P - Przycisk wyboru programu zmywania

INSTRUKCJA OBSŁUGI

Przed pierwszym myciem należy zakupić

• sól regeneracyjną (odpowiednią dla twardości wody - patrz dalej)
• środek myjący
• środek nabłyszczający

Należy korzystać wyłącznie z produktów, które są przeznaczone do zmywarek do naczyń.

Urządzenie zmiękczające wodę

Do skutecznego zmywania potrzebna jest miękka woda, to znaczy woda o niskiej zawartości wapnia, w przeciwnym razie na naczyniach i wewnątrz zmywarki powstawałby kamień kotłowy. Wodę z wodociągu o twardości wyższej niż wymagana należy zmiękczyć przed jej doprowadzeniem do zmywarki – usunąć z niej wapń. Do tego celu służy sól regeneracyjna w urządzeniu zmiękczającym wodę zmywarki. Ustawienia i potrzebna ilość soli zależna jest od twardości wody z wodociągu.

Twardość wody oznacza się za pomocą stopni twardości: niemieckich stopni °dH, francuskich stopni °TH, angielskich stopni °Clarke oraz w jednostkach mmol/l (milimol na litr - międzynarodowa jednostka twardości wody).

Urządzenie zmiękczające powinno być ustawione odpowiednio do twardości wody w miejscu eksploatacji urządzenia. Informacji o twardości wody na danym obszarze udzielają lokalne przedsiębiorstwa wodociągowe. Regulator urządzenia zmiękczającego wodę należy ustawić zgodnie z poniższą tabelą (Rys. 1).

Ustawienie urządzenia zmiękczającego wodę

1. Za pomocą przycisku wyłącznika głównego (1), włączyć zmywarkę.
2. Wcisnąć przycisk Start/Pauza (8) i przytrzymać go dłużej niż 5 sekund. Spowoduje to aktywację ustawień urządzenia zmiękczającego wodę, co będzie można wykonać w przeciągu następnych 60 sekund.
3. Za pomocą przycisku Przycisk Start/Pauza (8) ustawić wymaganą wartość H1-H6.
4. Potwierdzić ustawienia za pomocą przycisku wyłącznika głównego (1) lub poczekać 5 sekund, ustawienia zostaną zapisane automatycznie.

TWARDOŚĆ WODY				Oznaczenie pozycji	Zużycie soli (g/cykl zmywania)	Ilość cykli zmywania na 1 kg soli
°dH °fH °Clarke mmol/l
0~5 0~9 0~6 0~0,94 H1 0 /
6-11 10-20 7-14 1.0-2.0 H2	20	60
12-17	21-30	15-21	2.1-3.0	H3	30	50
18-22	31-40	22-28	3.1-4.0	H4	40	40
23-34	41-60	29-42	4.1-6.0	H5	50	30
35-55	61-98	43-69	6.1-9.8	H6	60	20

Uwaga 1.

1dH = 1,25 Clarke = 1,78fH = 0,178mmol/l

dH = German degree

fH = French degree

Ta zmywarka jest fabrycznie ustawiona dla wartości H4 (EN 50242).

Uzupełnianie soli regeneracyjnej

Działanie soli

Podczas zmywania naczyń sól automatycznie uwalnia się z zasobnika do urządzenia zmiękczającego i rozpuszcza wapń. Rozpuszczony wapń odpływa ze zmywarki wraz z wodą. Urządzenie zmiękczające wodę jest, więc przygotowane do dalszego użytku. Proces regeneracji przebiega tylko wtedy, kiedy sól rozpuści się w wodzie.

Sól regeneracyjną należy uzupełnić tuż przed uruchomieniem programu zmywania, aby ewentualne wysypane resztki soli zostały od razu usunięte wraz z wodą i nie zwiększały ryzyka korozji chemicznej powierzchni wewnętrznej urządzenia!

1. Wysuń dolny kosz.
2. Otwórz zamknięcie zasobnika (Rys. 1).
3. Przed pierwszym użyciem wlej do zasobnika 0,5 litra wody.
4. Nałóż znajdujący się w zestawie lejek na otwór zasobnika.

5. Zamknij zasobnik, dokręcając lekko jego nakrętkę.

6. Pomalu wsypuj sól regeneracyjną do zasobnika (pojemność ok. 1,2 kg). Sól będzie powodowała wypływanie nadmiaru wody (Rys. 2).

UWAGA! Należy używać wyłącznie soli regeneracyjnej przeznaczonej do zmywarek do naczyń. Nie należy używać soli kuchennej! Do zasobnika urządzenia zmiękczającego nie należy wprowadzać środka myjącego!

Uwaga: Na panelu zaświeci się najpierw sygnalizator uzupełniania soli. Zgaśnie po upływie pewnego czasu, kiedy stężenie soli osiągnie odpowiedni poziom.

Ostrzeżenie

Do zasobnika soli regeneracyjnej nigdy nie należy wprowadzać środka myjącego. Spowodowałoby to uszkodzenie urządzenia zmiękczającego.

Wskaźnik konieczności uzupełnienia soli

Sól należy uzupełniać bezpośrednio przed zmywaniem, kiedy na panelu zapali się wskaźnik konieczności uzupełnienia soli.

Uzupełnianie środka nabłyszczającego w zasobniku

Środek nabłyszczający stosowany jest na ostatnim etapie płukania. Zapobiega zasychaniu kropli wody i tworzeniu się plam na powierzchni naczyń podczas suszenia.

Środek nabłyszczający należy uzupełniać bezpośrednio przed uruchomieniem programu zmywania, aby ewentualne resztki zostały od razu usunięte wraz z wodą i nie zwiększały ryzyka korozji chemicznej powierzchni wewnętrznej urządzenia!

1. Otwórz drzwiczki urządzenia.
2. Otwórz zamknięcie zasobnika (Rys. 3).
3. Powoli wlewaj środek nabłyszczający do zasobnika (Rys. 4). Pojemność zasobnika wynosi około 140 ml.

UWAGA!

Należy korzystać wyłącznie ze środka nabłyszczającego przeznaczonego do zmywarek do naczyń. Do zasobnika środka nabłyszczającego nie wolno wprowadzać środka myjącego!

1. Należy zamknąć zasobnik i lekko dokręcić nakrętkę (Rys. 5).

Rys. 3 Rys. 4 Rys. 5

Jeżeli w trakcie realizacji programu zmywania zapali się wskaźnik konieczności uzupełnienia środka nabłyszczającego na wyświetlaczu, przed uruchomieniem kolejnego programu mycia należy koniecznie uzupełnić środek nabłyszczający! Ilość środka nabłyszczającego można kontrolować też wzrokowo. Jeżeli okienko w pobliżu nakrętki zasobnika środka nabłyszczającego ma czarny kolor, w zasobniku znajduje się wystarczająca ilość środka nabłyszczającego. Jeżeli okienko ma jasny kolor, zasobnik jest pusty.

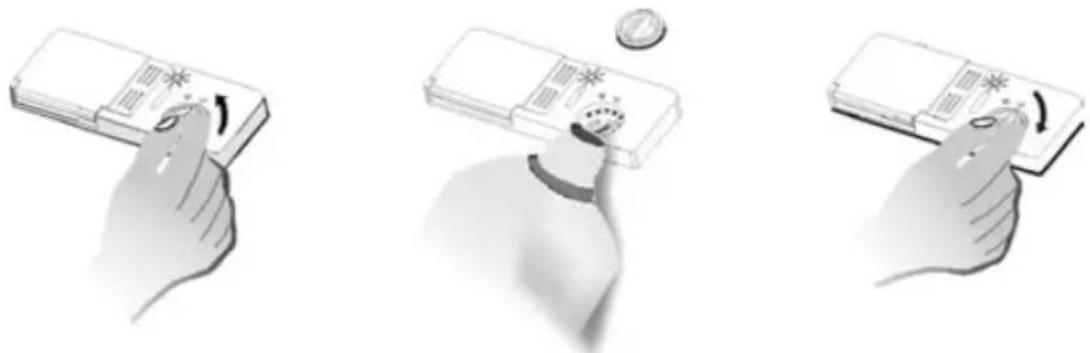

Ustawienie dozowania środka nabłyszczającego

Dozowania środka nabłyszczającego można nastawić na poziomie 1-6. Przed pierwszym użyciem należy ustawić poziom dozowania środka nabłyszczającego w pozycji 2

Jeżeli na naczyniach pozostają plamy z wody, należy zwiększyć ilość dozowanego środka nabłyszczającego. Jeżeli na naczyniach pozostaje lepka powłoka, należy zmniejszyć ilość dozowanego środka nabłyszczającego.

1. Otwórz drzwiczki urządzenia.
2. Otwórz zamknięcie zasobnika (Rys. 3).
3. Zwiększ / zmniejsz ilość dozowanego środka nabłyszczającego.
4. Zamknij zasobnik, dokręcając lekko jego nakrętkę (Rys. 5).

W przypadku używania tylko środków myjących zawierających środek nabłyszczający, należy pozostawić zasobnik środka nabłyszczającego pusty lub zmniejszyć dozowanie tego środka do minimum.

Stosowanie środka myjącego

Środki myjące można podzielić na cztery grupy, w zależności od postaci:

a) Sypkie proszki
b) Płyny
c) Tabletki
d) Kombinowane środki myjące (np. tabletki 3 w 1)

Według składu chemicznego można podzielić je na dwie grupy:

a) Alkaliczne
b) Z naturalnymi enzymami.
Ponadto można podzielić je na:
a) fosforanowe i chlorowe
b) fosforanowe i bez chloru
c) bez chloru i bez fosforanów.

Przy stosowaniu środków myjących bez fosforanu i przy twardej wodzie na naczyniach i ściankach zmywarki może pojawić się biały osad. Można temu zapobiec, stosując większą ilość środka myjącego.

Środki myjące nie zawierające chloru mają mniejsze działanie wybielające. To może prowadzić do uwydatnienia plam od herbaty lub przebarwień elementów z tworzyw sztucznych.

W tym przypadku można zastosować silniejszy program zmywania, zwiększyć ilość środka myjącego lub zastosować środek myjący zawierający chlor.

Informację, czy dany środek myjący jest odpowiedni do elementów srebrnych, można znaleźć w instrukcji na opakowaniu środka myjącego.

Z dalszymi pytaniami należy zwrócić się do producenta środków myjących.

Wskazówki dotyczące środków myjących

W zmywarce należy stosować markowych środków myjących do zmywarek znajdujących się standardowo w sprzedaży, w formie proszku, płynu lub ewentualnie tabletek (nie należy używać środków do mycia ręcznego!).

Zasobnik środka myjącego z dozowaniem

Właściwe uzupełnienie poszczególnych części zasobnika pozwoli na używanie odpowiedniej ilości środka myjącego (Rys. 6). Zasobnik zawiera część dla zmywania zasadniczego (1) oraz część dla zmywania wstępnego (2).

Uzupełnianie środka myjącego

Środek myjący należy uzupełniać przy dobrze domkniętych drzwiczkach zmywarki.

Gdyby zasobnik środka myjącego pozostał zamknięty, można go otworzyć, naciskając dźwigienkę elementu zamykającego.

1. Napelnij zasobnik środkiem myjącym. Aby zapewnić właściwe dozowanie środka, należy przestrzegać wskazówek producentów na opakowaniach środków myjących. Podczas uzupełniania środka myjącego nie należy przepełniać zasobnika.

W wyniku różnic w procesie rozpuszczania tabletek, czasami, w przypadku krótkich programów siła czyszcząca nie może się w pełni rozwinąć. Dla tych programów istnieją bardziej odpowiednie środki myjące w proszku.

1. Zamknij zasobnik środka myjącego i drzwiczki zmywarki.

Jak zaoszczędzić?

- Jeżeli naczynia nie są mocno zabrudzone, z reguły wystarczy mniejsza ilość środka myjącego, niż podają producenci.

Stosowanie środków myjących 3 w 1 lub 2 w 1

Środek myjący (tabletka, woreczek z zelem itp.) należy umieścić w przegródce mycia zasadniczego (1) w zasobniku (Rys. 6). Jeżeli konieczne jest mycie wstępne, należy umieścić środek myjący (tabletka, woreczek z zelem) również w przegródce mycia wstępnego (2). Z punktu widzenia oszczędności i ochrony środowiska zalecane jest stosowanie do mycia wstępnego środka myjącego 2 w 1 (tabletka, woreczek z zelem itp.). Stosowanie tzw. wielofunkcyjnych środków myjących może spowodować, że użycie soli i/lub środka nabłyszczającego nie będzie konieczne.

Obecnie do dyspozycji są różne rodzaje kombinowanych środków myjących:

a) 3 w 1: zawiera środek myjący, środek nabłyszczający i sól.
a) 2 w 1: zawiera środek myjący i środek nabłyszczający lub sól.

Należy sprawdzić, o jaki rodzaj środka myjącego lub kombinowanego środka myjącego chodzi!

Należy przestrzegać instrukcji użytkowania lub wskazówek podanych na opakowaniu.

Przy stosowaniu kombinowanych środków myjących, tylko w przypadku wody o twardości poniżej 21°dH (37 °TH, 3,7 mmol/l). Jeżeli twardość wody przekracza 21°dH (37 °TH, 3,7 mmol/l), konieczne jest zastosowanie soli regeneracyjnej.

Uwaga: Optymalne efekty mycia i suszenia można osiągnąć, korzystając z klasycznych środków myjących w połączeniu z oddzielnie dozowaną solą i środkiem nabłyszczającym.

Przestrzeganie instrukcji obsługi lub wskazówek na opakowaniu kombinowanego środka myjącego ma decydujące znaczenie, jeżeli chodzi o jego skuteczność.

Uwaga

Chociaż wskaźnik konieczności uzupełnienia środka nabłyszczającego i/lub soli świeci się, przy użyciu środków 3 w 1 program zmywania przebiega we właściwy sposób.

Nieodpowiednie naczynia

W zmywarce nie należy myć:

• Sztućców i naczyń z drewnianymi elementami. Długotrwałe oddziaływanie wody powoduje utratę ich walorów estetycznych. Ponadto stosowane kleje do drewna nie są przystosowane do temperatur występujących w zmywarce.
  Szklanek i wazonów z delikatnymi ornamentami lub antyków. Takie naczynia nie zostały przystosowane do mycia w zmywarce. Niektóre rodzaje szkła mogą po kilku cyklach zmywania mogą utracić przejrzystość.
• Niektóre naczynia z tworzyw sztucznych oraz z miedzi i cynku nie powinny być narażone na działanie gorącej wody. Również ornamenty aluminiowe lub srebrne na szkle mogą zmienić kolor lub wyblednąć.

W zmywarce nie należy prać nasiąkliwych materiałów, takich jak gąbki do zmywania i ścierki.

Zalecenia:

W zmywarce należy myć tylko te naczynia, co do których wiadomo, iż są one przystosowane do mycia w zmywarce.

Uwaga

Naczyń zanieczyszczonych popiołem, woskiem, smarem lub farbą nie wolno myć w zmywarce.

Uszkodzenia szkła i naczyń

Przyczyny:

• Rodzaj szkła i procedury jego produkcji.
• Skład chemiczny środka myjącego.
• Temperatura wody i czas realizacji programu zmywarki.

Zalecenia:

• Należy używać szkła i porcelany, których producent podaje, iż są one dostosowane do mycia w zmywarce.
• Należy używać środków myjących, których producent podaje, że nie szkodzą naczyniom. Należy zasięgnąć informacji u producenta środka myjącego.
• Należy wybierać programy z możliwe najkrótszym czasem realizacji programu.
• Aby zapobiec uszkodzeniom, należy wyjąć szkło i sztućce ze zmywarki jak najwcześniej po zakończeniu realizacji programu.

UŁOŻENIE NACZYŃ

Umiejscowienie naczyń

Przed zmywaniem należy usunąć z naczyń duże resztki jedzenia. Płukanie pod bieżącą wodą przed myciem w zmywarce nie jest konieczne.

Naczynia należy układać w następujący sposób:

• filiżanki, szklanki, garnki itd. należy układać dnem do góry,
• wypukłe naczynia lub naczynia zawierające wgłębienia należy układać skosem, aby woda mogła odpływać,
• naczynia muszą być w stabilnej nieruchomoj pozycji,
• naczynia nie mogą przeszkadzać w ruchu obydwu ramion natryskowych.

Nie należy myć w zmywarce bardzo małych naczyń, mogą one łatwo wypaść z koszów.

Wyjmowanie naczyń

Aby nie dopuścić do spływania wody i kapania kropel z górnego kosza na naczynia w dolnym koszu, zalecamy najpierw wyjąć naczynia z dolnego kosza, a następnie stopniowo z koszy górnych.

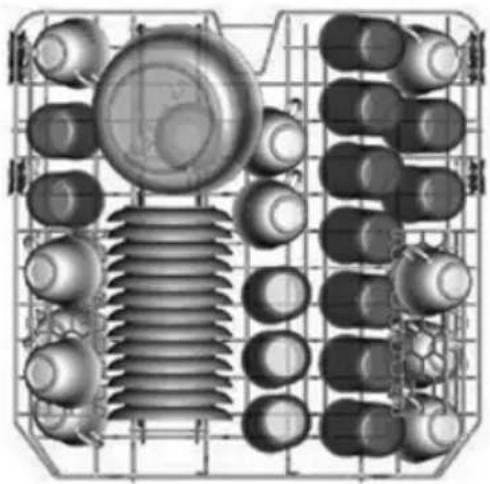

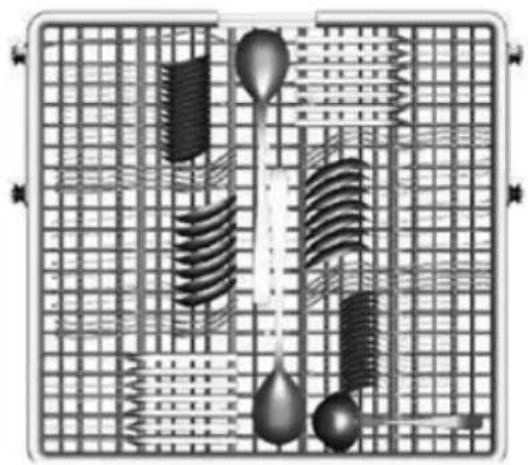

Przykład ułożenia naczyń:

Górny kosz Kosz na sztućce

Tylnaściankakosza

Przednia ścianka kosza

Podczas mycia większych naczyń (garnki, patelnie itp.) należy złożyć uchwyty na talerze w dolnym koszu (Rys. 8).

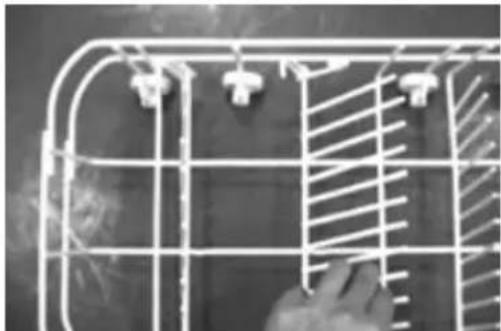

Sztućce

Sztućce należy wkładać do kosza na sztućce, noże ostrzem w dół. Wygięte elementy sztućców (widelce, łyżki, łyżeczki) należy układać w koszu w tym samym kierunku (efekt mycia jest wtedy lepszy). Długie i spiczaste przedmioty, które nie mieszczą się w koszu na sztućce, należy ułożyć na stojaku górnego kosza (Rys. 9).

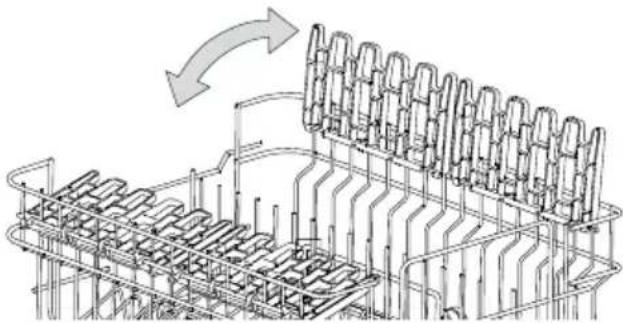

Stojak górnego kosza

Szkłanki na nóżce i wysokie szklanki należy opierać o brzeg stojaka (nie o inne naczynia).

Długie elementy, przybory do serwowania potraw i sałatek, chochle i noże kuchenne należy układać w taki sposób, aby nie ograniczały one ruchu ramion natryskowych. Wedle potrzeby można nakładkę składać lub regulować jej wysokość (Rys. 9).

Zmiana wysokości górnego kosza

Wysokość górnego kosza na naczynia można ustawiać wg potrzeby, dzięki czemu uzyskujemy w górnym lub dolnym koszu więcej miejsca na wysokie elementy. Wysokość zawieszenia kosza reguluje się za pomocą uchwytów po jego bokach.

Zestawienie programów

Program Rodzaj zanieczyszczenia Etapy programu			Ilość środka myjącego Zmywanie wstępne / zmywanie zasadnicze	Czas zmywania (min.)	Zużycie energii (kWh)	Zużycie wody (l)
Intensive	Do bardzo brudnych garnków, patelni, rondli i mocno przyschniętych resztek jedzenia	1. Mycie wstępne (50 °C)2. Mycie wstępne Mycie zasadnicze (65 °C)1. Płukanie2. Płukanie (55 °C)Suszenie	5/30 gLub 3 w 1 165	1,4 20
Daily	Dla średnio i mniej brudnych naczyń	Mycie wstępne (45 °C) Mycie zasadnicze (50 °C)PłukaniePłukanie (60 °C)Suszenie	5/30 gLub 3 w 1 180	1,25 16
Economy(EN 50242)	Dla mniej brudnych naczyń, talerzy, misek, szklanek	Mycie wstępne Mycie zasadnicze (50 °C)Płukanie (60 °C)Suszenie	5/30 gLub 3 w 1 175	1,04 12,5
Glass(YABT)	Dla mniej brudnych naczyń, szklanek, porcelany	Mycie wstępne Mycie zasadnicze (40 °C) Płukanie (60 °C) Płukanie Suszenie	20g 120 0,91	16
1Hour	Naczynia, które wystarczy opłukać i delikatnie osuszyć	Mycie wstępne (50 °C) Mycie zasadnicze (60 °C) Płukanie (60 °C) Suszenie	5/30 g 60 1,15	11,5
Rapid(KKZC)	Przyspieszony program dla mniej brudnych naczyń, które nie wymagają suszenia	Mycie zasadnicze (40 °C) 1. Płukanie 2. Płukanie (45 °C)	20g 38 0,55	12

Uwaga: Jeżeli przy danej etapie programu nie podano temperatury, oznacza to, że na danym etapie zmywarka nie ogrzewa wody.

Uwaga: W przypadku mniejszej ilości naczyń w zmywarce, często wystarczy użyć słabszego programu.

Informacje dotyczące programów

Podane informacje obowiązują w standardowych warunkach.

Większe odchylenia mogą wynikać z:

• różnej ilości naczyń,
• temperatury doprowadzanej wody,
• ciśnienia wody w wodociągu,
• temperatury otoczenia,
• tolerancji napięcia w sieci elektrycznej,
• odchyleń związanych z działaniem zmywarki (np. temperatura, ilość wody itd.)

Proces mycia naczyń w zmywarce

1. Otworzyć drzwiczki urządzenia

1. Skontrolować poziom i ewentualnie uzupełnić sól lub środek nabłyszczający.
2. Po kolei wysunąć kosze, włożyć do nich naczynia i wsunąć je z powrotem.
3. Wsypać odpowiednią ilość środka myjącego do odpowiednich części zasobnika.
4. Zamknąć drzwiczki zmywarki.
5. Otworzyć w całości zawór wodociągowy.
6. Za pomocą przycisku wyłącznika głównego (1), włączyć zmywarkę.
7. Wciskając powtórnie przycisk P (9), wybrać odpowiedni program. Zaświeci się wskaźnik wybranego programu.
8. Za pomocą przycisku połowicznego zapełnienia (3) można wybrać połowiczne zapełnienie zmywarki.
9. W przypadku wyboru opóźnionego startu zmywania, nacisnąć przycisk opóźnionego włączenia (2), aby ustawić pożądany czas rozpoczęcia zmywania (do 24 godzin). Zaświeci się wskaźnik wybranego opóźnionego startu.
10. Za pomocą przycisku Start/Pauza (8) uruchomić wybrany program lub odliczanie do opóźnionego uruchomienia.

11. Zakończenie ustawionych programów jest sygnalizowane za pomocą migania wskaźnika programu.

12. Za pomocą przycisku wyłącznika głównego (1), wyłączyć zmywarkę i ostrożnie otworzyć drzwiczki.

UWAGA!

Podczas otwierania zmywarki należy zachować ostrożność. Przy otwieraniu drzwiczek może wydostać się duża ilość gorącej pary.

1. Należy zakręcić kurek doprowadzający wodę.
2. Gorące naczynia są bardzo kruche. Przed ich wyjęciem zalecamy odczekać mniej więcej 15 minut, dopóki nie ostygną.
3. Aby nie dopuścić do skapywania wody z górnego kosza na naczynia w dolnym koszu, zalecamy najpierw wyjąć naczynia z dolnego kosza, a następnie z koszy górnych.

W przypadku potrzeby zmiany wybranego programu:

a) Jeżeli program nie został jeszcze uruchomiony, należy wybrać inny program lub nacisnąć przycisk wyłącznika głównego (5) – zmywarka włączy się, przy czym ustawiony program zostanie wykasowany z pamięci.
b) Jeżeli program jest już realizowany, należy nacisnąć przycisk wyłącznika głównego (5) - zmywarka wyłączy się, przy czym ustawiony program zostanie wykasowany z pamięci.

Uwaga: W przypadku zmiany już uruchomionego programu należy sprawdzić, czy zasobnik środka myjącego jest jeszcze pełny, czy też środek został już użyty i przed uruchomieniem nowego programu należy go uzupełnić.

Jeżeli chcesz dodać naczynia do zmywarki w trakcie realizacji programu

1. Nacisnąć przycisk Start/Pauza (8), uruchomiony program zostanie zatrzymany. Odczekać, dopóki nie ustanie ruch ramienia natryskowego.
2. Otworzyć drzwiczki, dodać naczynia do zmywarki i ponownie zamknać drzwiczki.
3. Nacisnać przycisk Start/Pauza (8), program będzie kontynuowany.

UWAGA!

Podczas dodawania naczyń do zmywarki należy zachowywać ostrożność. Przy otwieraniu drzwiczek z urządzenia może wydostać się duża ilość gorącej pary lub może wyprysnąć gorąca woda. Gorąca woda ze środkiem myjącym w zmywarce może działać agresywnie pod względem chemicznym przy kontakcie ze skórą lub meblami.

KONSERWACJA I CZYSZCZENIE

Regularna kontrola i konserwacja zmywarki pozwala na uniknięcie awarii. Dlatego od czasu do czasu należy przeprowadzić staranny przegląd zmywarki.

W celu utrzymania doskonałego wyglądu wnętrza zmywarki zalecamy stosowanie specjalnego środka do czyszczenia zmywarki co 4 - 6 miesięcy.

Ogólny stan zmywarki

• Należy sprawdzić, czy w obszarze mycia wewnątrz urządzenia nie osadził się tłuszcz lub kamień. Jeżeli osady pojawią się, należy napełnić zasobnik środka myjącego środkiem myjącym i uruchomić program z najwyższą temperatura.
• Uszczelkę drzwiczek należy regularnie przecierać wilgotna szmatka, aby usunać osad.
• Należy sprawdzać wskaźnik soli i w razie potrzeby uzupełnić jej poziom.
• Należy kontrolować wskaźnik ilości środka nabłyszczającego. W przypadku potrzeby należy go uzupełnić.

Filtry na odpływie

Filtry na odpływie chronią pompę wody przed dużymi zanieczyszczeniami z wody po zmywaniu.

Takie zanieczyszczenia mogą czasami spowodować zapchanie filtrów.

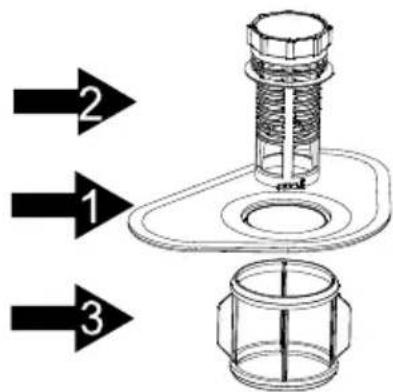

System filtrów (Rys. 10) składa się z filtra głównego,

filtra dużych zanieczyszczeń i filtra małych zanieczyszczeń.

Po każdym zmywaniu należy sprawdzić stan filtrów pod kątem zanieczyszczeń.

Po odkręceniu cylindra filtra grubego można wyjąć zestaw filtrów. Należy usunąć zabrudzenia i

wyczyścić filtry pod bieżącą wodą. Wykonując podane czynności w odwrotnej kolejności należy zainstalować filtry z powrotem na swoim miejscu.

Nigdy nie należy używać zmywarki bez właściwie zainstalowanego systemu filtrów!

Rys. 10

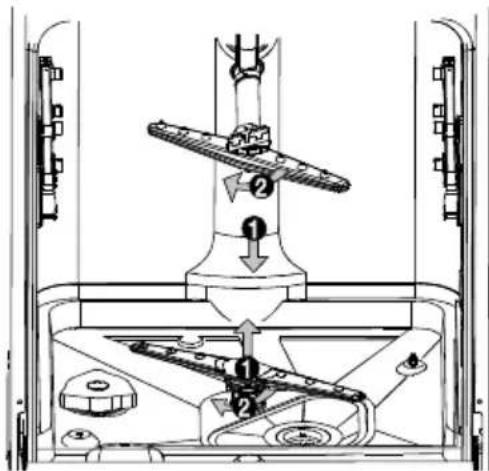

Ramiona natryskowe

Wapń i zanieczyszczenia z wody przy zmywaniu mogą blokować dysze i łożyska ramion natryskowych.

- Należy sprawdzić, czy otwory natryskowe ramion natryskowych nie zostały zablokowane przez resztki jedzenia.

- W razie potrzeby należy odkręcić i wyjąć ramiona natryskowe (Rys.

11). Można umyć je pod bieżącą wodą i umieścić z powrotem na swoim miejscu.

Czyszczenie panelu sterowniczego i powierzchni zmywarki

Do czyszczenia używać miękkiej, wilgotnej szmatki. Nie używać szorstkich lub ostrych przedmiotów ani bardzo silnych środków czyszczących.

Należy chronić zawiasy drzwiczek przed woda i wilgocią.

Ochrona przed zamarznięciem

Jeżeli zmywarka przez dłuższy czas nie będzie używana lub jeżeli będzie przechowywana w niskich temperaturach należy wykonać następujące czynności:

1. Odłącz zmywarkę od sieci elektrycznej.
2. Odłącz zmywarkę od dopływu wody.
   3.Zdemontuj wąż doprowadzający i wylej wodę ze zmywarki. Wodę można zebrać w płytki pojemnik, np. miskę.
3. Wąż doprowadzający wodę należy na powrót zamontować w zmywarce.
4. Wyjmij system filtrów z dna zmywarki, a pozostałą wodę wysusz, np. za pomocą gąbki.

Kilka porad dotyczących konserwacji

• Po każdym użyciu urządzenia zamknij dopływ wody i pozostaw drzwiczki uchylone, by wewnątrz nie gromadziła się wilgoć i nie powstawał przykry zapach.
• Przed konserwacją i czyszczeniem odłącz przewód elektryczny z gniazdka.

Do czyszczenia nie należy używać szorstkich narzędzi lub gąbek do naczyń. Mogą one porysować powierzchnię zmywarki. Należy używać wilgotnej ściereczki zwilżonej wodą ze środkiem do mycia naczyń.

• W razie opuszczania mieszkania na dłuższy okres czasu należy uruchomić program myjący bez naczyń wewnątrz urządzenia, a po jego zakończeniu wyjąć kabel z gniazdka, zamknąć dopływ wody i pozostawić uchylone drzwiczki urządzenia, by wewnątrz nie gromadziła się wilgoć i nie powstawał przykry zapach. Uchylenie drzwiczek przedłuża też żywotność ich uszczelek.
• W razie konieczności przeniesienia urządzenia należy utrzymywać je w pozycji pionowej. Jeżeli nie jest to możliwe, należy ją położyć na tylnej ścianie i transportować w takiej pozycji.
• Jednym ze źródeł nieprzyjemnego zapachu są zabrudzenia gromadzące się wokół poszczególnych uszczelek. Należy kontrolować te miejsca i ewentualnie czyścić wilgotną ściereczką.

PODŁĄCZENIE I MONTAŻ ZMYWARKI

Informacje ogólne

Zmywarki do montażu pod blatem oraz do zabudowy, które są instalowane, jako urządzenia stojące samodzielnie, należy zabezpieczyć przed przewróceniem. Można na przykład przykręcić je do ściany lub umieścić pod blatem, który jest przykręcony do sąsiednich szafek.

Aby zmywarka działała właściwie, powinna zostać zainstalowana przez specjalistę. Informacje dotyczące doprowadzenia i odprowadzenia wody a także parametry sieci elektrycznej powinny być zgodne z parametrami technicznymi oraz instrukcją montażu.

Przygotowanie do instalacji

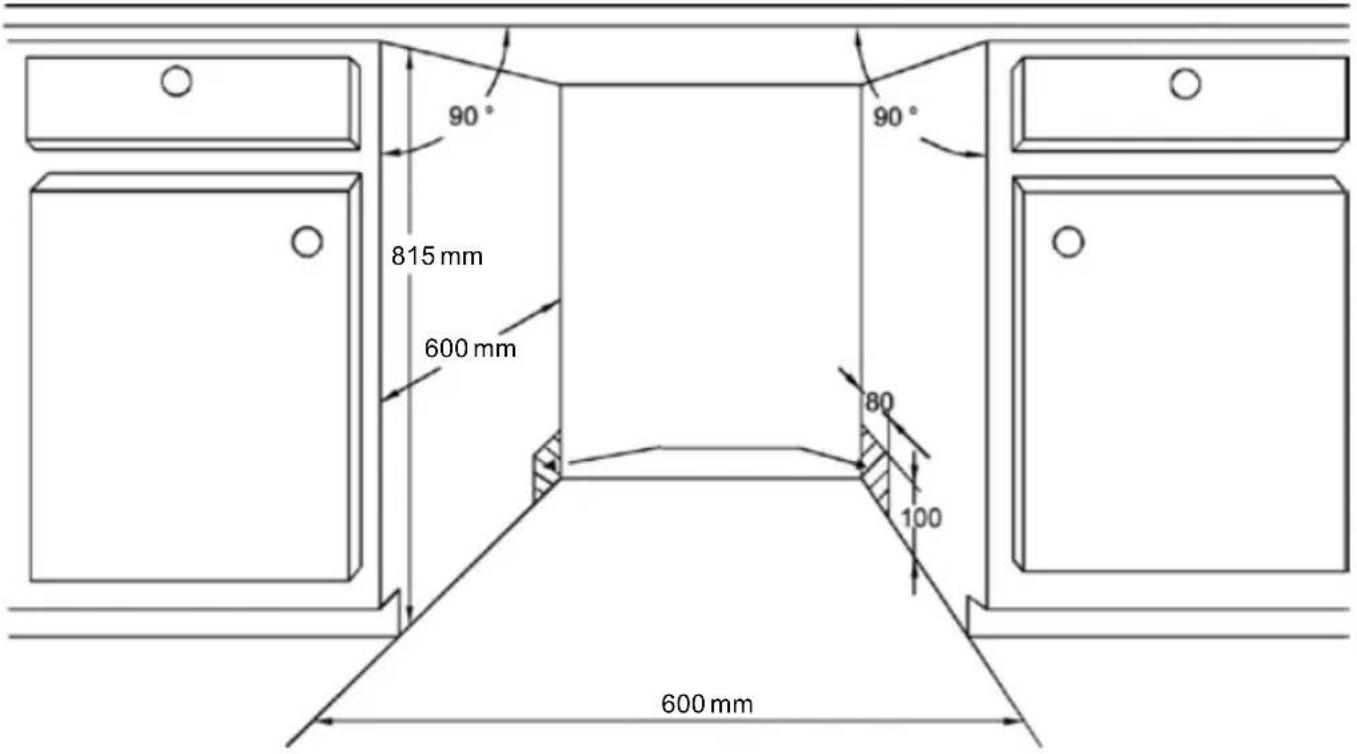

Wymiary do zabudowy wyznaczono na ryc. 12. Minimalna przestrzeń przy otwartych drzwiczkach powinna wynosić 50 mm.

Rys. 12

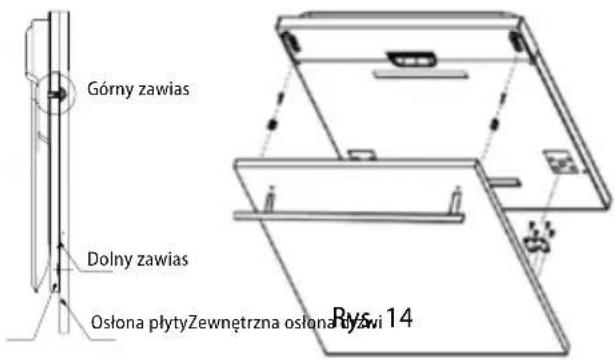

Do przygotowanej przedniej płyty należy przymocować uchwyt w taki sposób, aby śruby mocujące uchwytu miały wpuszczone łby i nie wychodziły z tylnej strony płyty przedniej. W otworach o średnicy 2 mm należy zamontować zawiasy (Rys. 13) i całość należy osadzić na drzwiczkach zmywarki (Rys. 14).

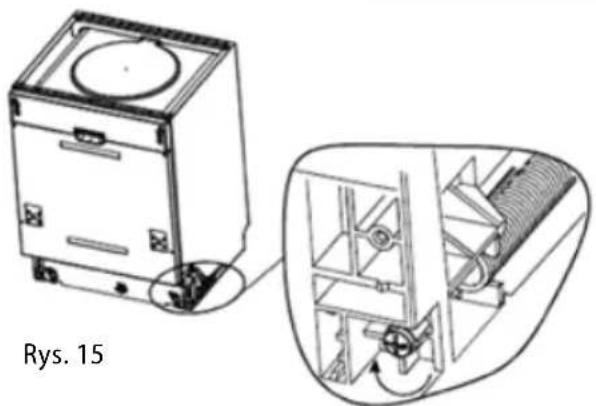

Ustawienie siły sprężyn podnoszących drzwiczki

W zależności od materiału przedniej płyty drzwiczek jej masa będzie różna. Siłę sprężyny zamykającej drzwiczki należy wyregulować, obracając śrubę (Rys. 15) na dole z przodu zmywarki tak, by drzwiczki trzymały się w położeniu otwartym i delikatnie zamykały się przy ich podniesieniu.

Rys. 13

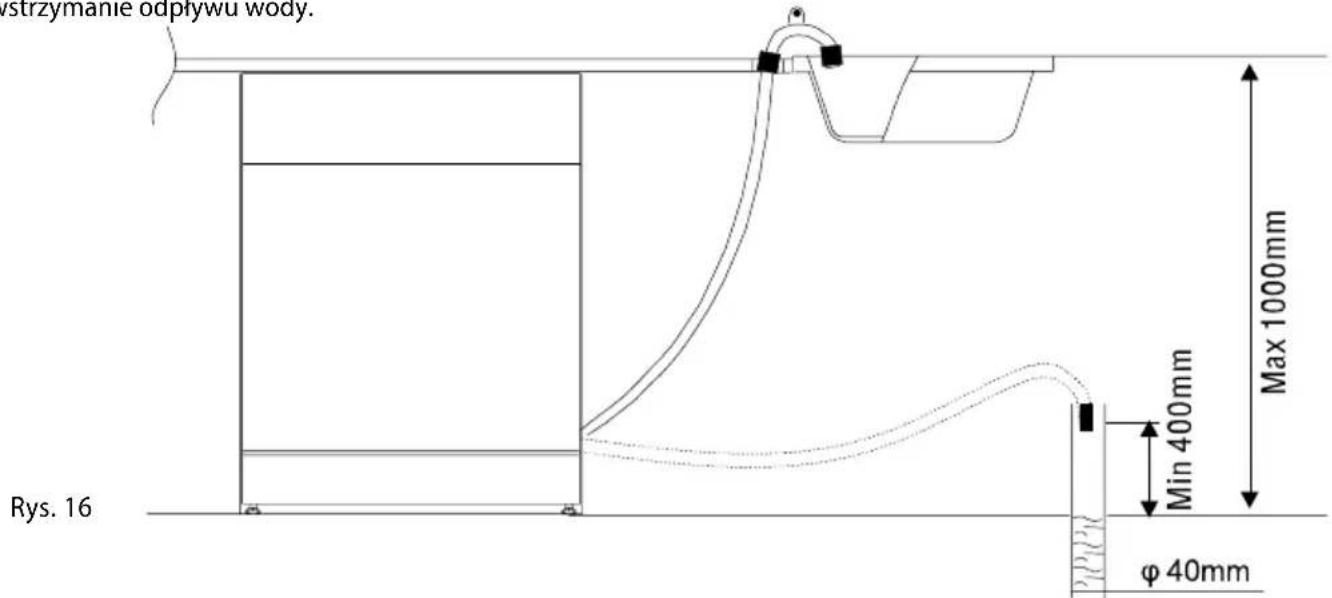

Podłączenie węża odprowadzającego wodę

Wąż odprowadzający wodę należy przyłączyć:

a) do rury odprowadzającej o średnicy 40 mm z odpowietrzaczem,

b) ewentualnie można skorzystać z dołączonej do zestawu przejściówki, która umożliwia spuszczanie wody do umywalki lub do wanny.

Uwaga: W przypadku użycia tej końcówki należy upewnić się, że jest ona należycie zamocowana. W przeciwnym razie może dojść do jej poluzowania i wylania się wody na podłogę.

c) można też zamocować wąż do odpływu zlewu lub umywalki. Wąż należy przymocować do dolnej strony blatu. Dzięki temu woda ze zlewu lub z umywalki nie będzie odpływała do zmywarki.

Koniec węża odprowadzającego powinien znajdować się na wysokości 400 – 1000 mm (Rys. 16) i nie może być zanurzony w wodzie, w przeciwnym razie woda mogłaby wracać do zmywarki.

Należy zadbać o to, aby wąż nie był w żadnym miejscu zgięty lub ściśnięty - może to powodować utrudnienie lub wstrzymanie odpływu wody.

Podłączenie węża doprowadzającego wodę

• Przed podłączeniem węża doprowadzającego do sieci wodociągowej należy upewnić się, że ciśnienie wody mieści się w granicach 0,04 - 1,00 MPa. W przypadku wyższego ciśnienia wody należy zamontować zawór redukujący ciśnienie.
• Zmywarkę można podłączyć do gorącej (maks. 60°) lub do zimnej wody. Zalecamy podłączenie do zimnej wody. Doprowadzenie gorącej wody, w przypadku bardzo brudnych naczyń, nie zawsze przynosi dobre rezultaty, ponieważ zbytnio skraca długość realizacji programu zmywania.
• Wąż doprowadzający należy podłączyć do kurka instalacji wodnej z gwintem 3/4" (Rys. 17). Należy zadbać o to, aby wąż doprowadzający wodę nie był zgięty, przygnieciony lub skręcony. Rys.17
• Przy wymianie zmywarki, do dopływu wody należy zawsze przykręcić nowy wąż, a stary wąż doprowadzający wodę nie może być użyty powtórnie.
• Jeżeli instalacja wodna jest nowa lub przez dłuższy czas nie była używana, należy przed podłączeniem węża doprowadzającego spuścić dostateczną ilość wody, aby rury instalacji wodnej się przepłukały i by ewentualne osady nie przedostały się do wnętrza zmywarki.

Podłączenie do sieci elektrycznej

• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Nie należy korzystać z kostek rozdzielających, złączek ani przedłużaczy. Mogą one spowodować pożar w wyniku przegrzania.
• Wtyczka przewodu musi znajdować się w łatwo dostępnym miejscu nawet po podłączeniu zmywarki.
• Zmiany w zakresie połączeń elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanego specjalistę.

INSTALACJA ZMYWARKI

Przy instalacji zmywarki należy postępować w następujący sposób:

1. Po dostarczeniu zmywarki należy sprawdzić jej stan.
   Uwaga: W fabryce dokładnie przetestowano wszystkie funkcje zmywarki. Po tych testach mogą pozostać małe plamki z wody. Plamki te znikną po pierwszym zmywaniu.
2. Należy zamontować przednią płytę na drzwiczkach zmywarki.
3. Należy ustawić siłę sprężyn podnoszących drzwiczki.
4. Należy podłączyć wąż doprowadzający do instalacji wodnej.
5. Należy podłączyć wąż odprowadzający do odpływu wody.
6. Należy podłączyć zmywarkę do zasilania.
7. Zgodnie z instrukcją z tyłu taśmy kondensacyjnej należy nakleić ją od dołu blatu. Będzie ona służyła do kondensacji wilgoci, co zapewni ochronę drewnianego blatu.
8. Należy umieścić zmywarkę na wybranym miejscu w zabudowie.
9. Należy wyregulować nóżki zmywarki tak, by urządzenie znajdowało się w pozycji poziomej. Pośrodku przedniej części dolnej ścianki znajduje się śruba, za pomocą której można wyregulować wysokość tyłu. Wypoziomowanie należy sprawdzić przy pomocy poziomicy.

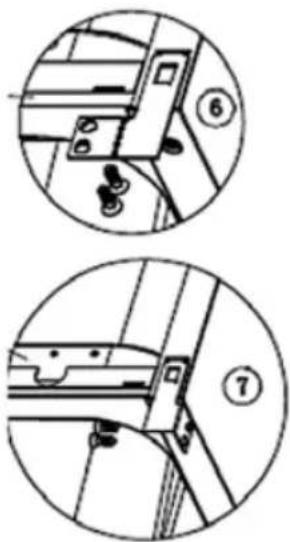

10. Należy zabezpieczyć zmywarkę w szafce przed przesuwaniem się. Za pomocą blach mocujących i wkrętów przymocować zmywarkę do górnego blatu lub/i do bocznej ściany zabudowy.

Przy demontażu zmywarki ważna jest właściwa kolejność czynności:

1. W pierwszej kolejności należy wyłączyć zmywarkę z sieci (wyjąć wtyczkę z gniazdka).
2. Należy zamknąć dopływ wody.
3. Należy odkręcić wąż odprowadzający i doprowadzający wodę.
4. Należy odkręcić śruby mocujące.
5. Jeżeli zmywarka zamontowana jest na podstawie, należy ją zdemontować.
6. Należy wyjąć zmywarkę oraz ostrożnie wyciągnąć wąż odprowadzający i doprowadzający wodę i kabel.

ROZWIĄZYWANIE PROBLEMÓW

Większość drobnych usterek, które pojawiają się przy eksploatacji zmywarki, użytkownik może usunąć samodzielnie bez konieczności kontaktowania się z serwisem. To pozwala na zaoszczędzenie pieniędzy i szybki powrót zmywarki do eksploatacji. Następujące zestawienie pozwoli na ujawnienie przyczyny powstających usterek.

Problem Przyczyna Rozwiązanie
Zmywarki nie można uruchomić.	Wtyczka została włożona do gniazdka niewłaściwie lub niewystarczająco.	Sprawdzić podłączenie wtyczki.
	Brak prądu w gniazdku. Sprawdzić, czy w gniazdku obecne jest napięcie, na przykład przy pomocy innego urządzenia elektrycznego.
Zmywarka nie pracuje.	Zmywarka nie jest właściwie domknięta.	Upewnić się, czy zmywarka jest włączona a drzwiczki szczelnie domknięte.
	Zamknięty zawór wodociągowy. Sprawdzić, czy dopływ wody jest otwarty.
	Zatkane sitko węża doprowadzającego wodę.	Wyłączyć zmywarkę i odłączyć przewód zasilający z gniazdka elektrycznego. Zamknąć dopływ wody. Następnie wyczyścić sitko, które znajduje się w miejscu przyłączenia węża doprowadzającego wodę.
Dolne lub górne ramię natryskowe obraca się z trudem.	Ramię jest zablokowane przez naczynia lub resztki jedzenia.	Sprawdzić umiejscowienie naczyń, ewentualnie oczyścić ramię z resztek jedzenia.
Obudowy zasobnika środka myjącego ni można zamknąć.	Zasobnik jest przepełniony. Należy usunąć nadmiar środka myjącego.
	Mechanizm jest zablokowany przyklejonymi resztkami środka myjącego.	Należy oczyścić mechanizm zamykania zasobnika środka myjącego.
Kontrolki po myciu nie gasną.	Główny wyłącznik jest nadal włączony.	Naciskając przycisk wyłącznika głównego, należy wyłączyć zmywarkę.
Resztki środka myjącego po zmywaniu przykleiły się w zasobniku.	Zasobnik był wilgotny podczas napełniania.	Należy wprowadzać środek myjący tylko do suchego zasobnika.
Po zakończeniu programu w zmywarce pozostaje woda.	Wąż odprowadzający wodę jest zatkany lub zgięty.	Sprawdzić drożność węża odprowadzającego wodę.
	Filtry są zatkane. Sprawdzić i wyczyść filtry.
	Pompa wypompowująca wodę jest zablokowana.	Należy zlecić naprawę urządzenia wykwalifikowanemu specjalisię.
Mętna woda wewnątrz zmywarki.	Nieodpowiedni środek myjący, rozlany środek nabłyszczający.	Należy używać wyłącznie środków myjących przeznaczonych do zmywarek naczyń. Jeżeli wewnątrz zmywarki pojawi się piana, należy pozostawić zmywarkę otwartą, dopóki piana nie zniknie. Należy włać do zmywarki 4,5 litra zimne wody, zamknąć zmywarkę i następnie wypompować wodę. W przypadku potrzeby należy powtórzyć powyższe czynności. Zawsze należy wytrzeć rozlany środek nabłyszczający.
Plamy wewnątrz zmywarki.	Użyto kolorowego środka myjącego.	Nie należy używać środków myjących z barwnikiem.
Naczynia nie są ususzone.	Zasobnik środka nabłyszczającego jest pusty.	Należy upewnić się, że zasobnik środka nabłyszczającego jest napełniony.
Naczynia i sztućce nie są czyste.	Niewłaściwy program. Wybierz bardziej skuteczny program.
	Niewłaściwie umieszczone naczynia.	Należy upewnić się, że zasobnik środka nabłyszczającego i ramiona natryskowe nie są zablokowane przez niewłaściwie umieszczone naczynia.
Plamy i powłoka na szklankach i sztućcach.	Ekstremalnie twarda woda, niska temperatura wody, przepełniona zmywarka, niewłaściwe umiejscowienie naczyń, stary lub zwilgotniały środek myjący, pusty zasobnik środka nabłyszczającego, niewłaściwe dozowanie środka myjącego.	Należy wyjąć metalowe naczynia, nie dodawać środka myjącego, wybrać najdłuższy program zmywania, uruchomić zmywarkę na 18 – 20 min, następuje mycie zasadnicze - należy otworzyć drzwiczki i na dno zmywarki włać 2 filiżanki octu, zamknąć drzwiczki i kontynuować cykl zmywania. Jeżeli ocet nie zadziała, należy powtórzyć całą procedurę, wsypując w miejsce octu do zmywarki 1/4 filiżanki krystalicznego kwasu cytrynowego.
Ślady na szkle.	Połączenie miękkiej wody i zbyt dużej ilości środka myjącego.	Jeżeli woda z wodociągu jest miękka, należy używać mniejszej ilości środka myjącego. Myjąć szkło, należy wybrać najkrótszy cykl.
Żółta lub brązowa powłoka na wewnętrznej powierzchni zmywarki.	Żelazne osady w wodzie mogą spowodować powstawanie powłoki.	Należy zwrócić się do firmy specjalizującej się w uzdatnianiu wody i zakupić odpowiedni filtr.
Biała powłoka na wewnętrznej powierzchni zmywarki.	Osadzone substancje mineralnej z twardej wody.	Należy wyczyścić go wilgotną gąbką ze środkiem czystości, używając gumowych rękawic. Nie wolno używać środków czystości, które nie są przeznaczone do zmywarek naczyń.
Uchodzi niewielka ilość pary.	Normalne zjawisko. To normalne, że para uchodzi poprzez zamek drzwiczek podczas cyklu suszenia i spuszczania wody.
Uchodzi niewielka ilość pary.	Normalne zjawisko. To normalne, że para uchodzi poprzez zamek drzwiczek podczas cyklu suszenia i spuszczania wody.
Czarne lub szare plamy na naczyniach.	Aluminiowe sztućce podczas mycia dotykały naczyń.
Wewnątrz zmywarki pozostaje woda.	Normalne zjawisko. Mała ilość wody w okolicach spustu z dolnej strony przestrzeni wewnętrznej pozwala na właściwe zwilżenie uszczelek.
Ze zmywarki wycieka woda.	Przepełniony zasobnik środka myjącego lub środka nabłyszczającego lub niewypoziomowana zmywarka.
Na wyświetlaczu pokazuje się „E1“	Zbyt długi czas napływania wody do zmywarki.
Na wyświetlaczu pokazuje się „E4“	Zbyt duża ilość wody w zmywarce. Zbyt duża ilość dopływającej wody. Sprawdź ciśnienie dopływu wody.
Na wyświetlaczu pokazuje się „E8“	Błąd zaworu dopływu wody. Należy zlecić naprawę urządzenia wykwalifikowanemu specjaliście.

Uwaga: Narożny kran do instalacji wodnej sprzedawany w Czechach zawiera zazwyczaj zawór wsteczny, który przy podłączeniu urządzenia Aqua-Stop może zostać zablokowany i z tego powodu urządzenie nie nabiera wody. Aby urządzenie prawidłowo funkcjonowało, trzeba wyjąć zawór wsteczny z kranu.

UWAGA!

Prosimy pamiętać o tym, że za wizytę technika serwisu należy zapłacić w przypadku niewłaściwej obsługi urządzenia, jak również w przypadku wystąpienia którejś z podanych usterek, również w ciągu okresu gwarancyjnego.

SERWIS

Konserwację w większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia, należy zlecić profesjonalnemu serwisowi.

UWAGA!

Prosimy pamiętać o tym, że za wizytę technika serwisu należy zapłacić w przypadku niewłaściwej obsługi urządzenia, jak również w przypadku wystąpienia którejś z podanych usterek, również w ciągu okresu gwarancyjnego.

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.

SZYBKI PRZEWODNIK PO INSTRUKCJI OBSŁUGI - ZMYWARKA DO NACZYŃ CONCEPT MNV3560

Ten szybki przewodnik służy wyłącznie jako opis skrócony. Szczegółowe informacje znajdują się w Instrukcji Obsługi.

Włącz zmywarkę Otwórz drzwiczki, wciśnij główny włącznik		[IMAGE]
Umieść środek myjący wzasobniku	Przegródka 1 - dla mycia zasadniczego - zawszePrzegródka 2 - tylko dla programów z myciem wstępnym
Sprawdź poziom środka nabłyszczającego	1. Wzrokowo = za pomocą wskaźnika na zasobniku2. Za pomocą lampek sygnalizacyjnych na panelu
Sprawdź poziom soli regeneracyjnej	1. Za pomocą lampek sygnalizacyjnych na panelu
Włóż naczynia do koszy	Włóż oczyszczone z dużych resztek jedzenia naczynia do koszy
Wybierz program	Wybierz odpowiedni program, wciskając przycisk P.
Uruchom zmywarkę	Upewnić się, że kran doprowadzający wodę jest odkręcony, zamknij drzwiczki zmywarki Mycie rozpocznie się automatycznie w ciągu 10 sekund.
Możliwość zmiany programu	1. Ostrożnie otwórz drzwiczki zmywarki (niebezpieczeństwo poparzenia gorącą wodą lub parą)2. Przytrzymując przycisk „P” przez ponad 3 sekundy, zatrzymaj bieżący program3. Ustaw odpowiedni program za pomocą przycisku „P”.4. Sprawdź, czy w zasobniku jest środek myjący.5. Zamknij drzwiczki zmywarki, program uruchomi się w ciągu 10 sekund.
Możliwość dołożenia naczyń w trakcie zmywania	1. Ostrożnie otwórz drzwiczki zmywarki (niebezpieczeństwo poparzenia gorącą wodą lub parą)2. Dołów naczynia3. Zamknij drzwiczki zmywarki, program uruchomi się w ciągu 10 sekund.
Brak prądu	1. Ostrożnie otwórz drzwiczki zmywarki (niebezpieczeństwo poparzenia gorącą wodą lub parą)2. Ustaw nowy odpowiedni program za pomocą przycisku „P”.3. Sprawdź, czy w zasobniku jest środek myjący.4. Zamknij drzwiczki zmywarki, program uruchomi się w ciągu 10 sekund.
Po zakończeniu programu wyłącz zmywarkę.	Po zakończeniu programu zmywarka sygnałem dźwiękowym oznajmi koniec zmywania. Ostrożnie otwórz drzwiczki zmywarki (niebezpieczeństwo poparzenia gorącą wodą lub parą), a następnie wyłącz zmywarkę za pomocą głównego wyłącznika.
Ostatnie kroki	Zamknij kran dopływu wody, pozostaw naczynia do wyschnięcia na co najmniej 15 minut (niebezpieczeństwo poparzenia gorącymi naczyniami), a następnie wyjmij je ze zmywarki.

ACKNOWLEDGMENT
