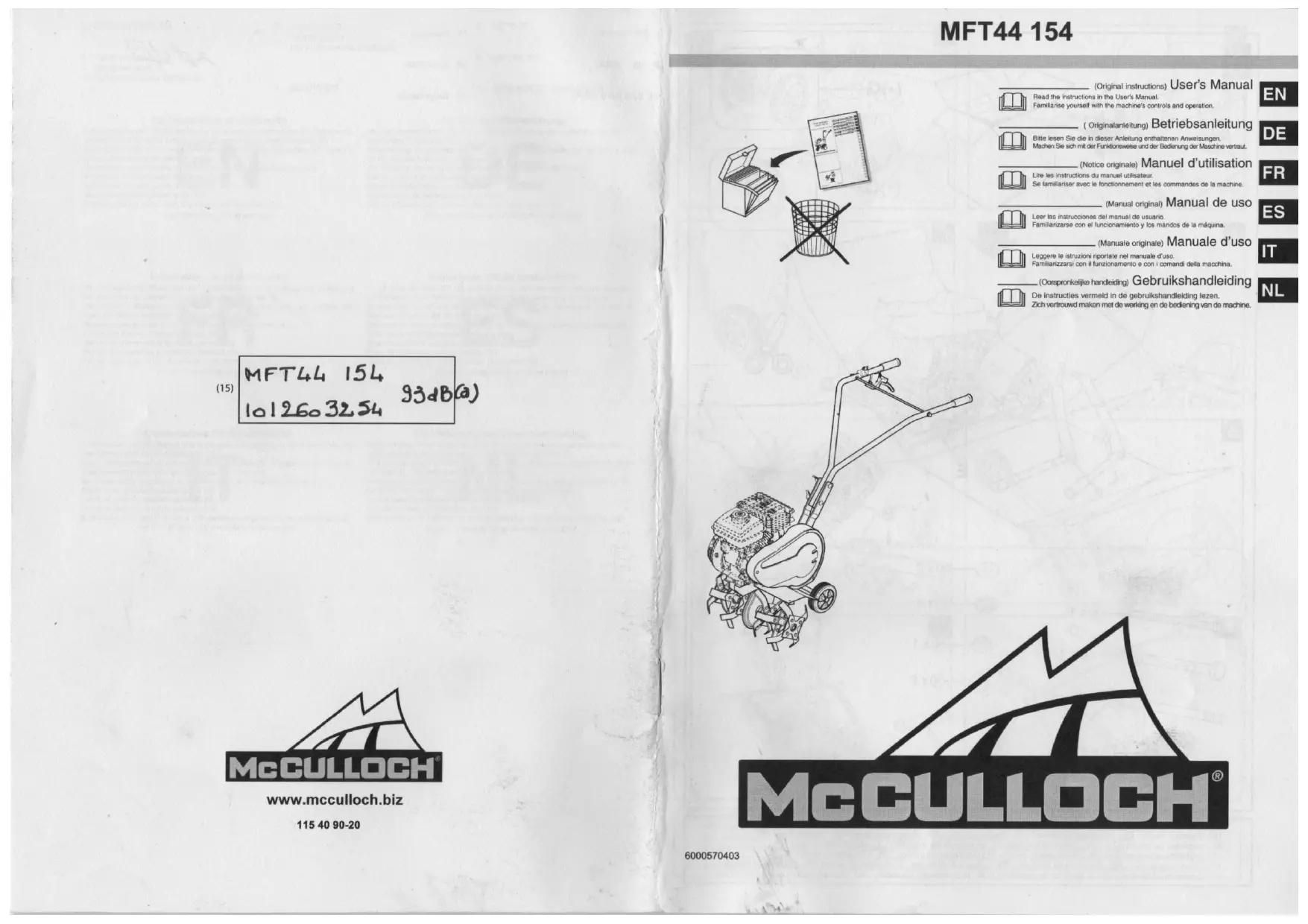

MODE D'EMPLOI MFT44 154 MCCULLOCH
Manuel d'utilisation
Lire les instructions du manuel d'utilisation.
Se familiariser avec le fonctionnement et les commandes de la machine.
Attacher une attention particulière aux indications précédées des mentions suivantes :
ATTENTION : Signale une forte probabilité de blessures corporelles graves, voire un danger mortel
PRÉCAUTION : Signale une possibilité de blessures corporelles ou de détérioration de l'équipement ivies.
NOTE : Fournit des informations utiles.
Ce signe vous appelle à la prudence lors de certaines opérations.
En cas de problème, ou pour toute question concernant la motobineuse, veuillez vous adresser à un concessionnaire agréé.
ATTENTION : La machine est conçue pour assurer un service sûr et fiable dans des conditions d'utilisation conformes aux instructions. Avant d'utiliser cette machine, veillez à lire et à assimiler le contenu de ce manuel. À défaut, vous vous exposeriez à des blessures et l'équipement pourrait être endommagé.
- Se familiariser avec l'utilisation correcte et les commandes avant d'utiliser la machine. Savoir arreter le moteur rapidement.
- andations indiquées dans la notice d'instructions.
- L'utilisateur est responsable des accidents ou des phénomènes dangereux survenant aux autres personnes ou à leurs biens. Il est de sa responsabilité d'évalu
- églementations locales peuvent fixer un âge minimal pour l'utilisateur.
- ètres autour de la machine ; l'utilisateur devant rester impérativement aux commandes des mancherons.
- Ne pas utiliser la machine après avoir absorbé e à ses capacités de réflexe et de vigilance.
- Dans un terrain dur, avoir une attention plus particulière car la machine aura tendance à être beaucoup moins stable qu'en terrain cultivé.
- Pendant le travail, porter des chaus andons le port de protections auditives.
- Utiliser la machine pour l'usage auquel elle est destinée, à savoir la culture du sol. Toute autre utilisation peut s'avérer dangereuse ou entrainer une déterioration de la machine.
Préparation :
- Inspecter minutieusement la zone sur laquelle la machine doit être utilisée et éliminer tous les objets qui pourraient être projetés par la machine (pierres, fils, verre, objets en métal...).
- Avant utilisation, procédez à un contrôle visuel de la machine pour vous assurer que les outils et les déflecteurs ne sont ni usés ni endommagés. Faire remplacer les pièces usées ou endommagées. Si la machine est équipée d'un bouton d'arrêt moteur, maintenir les câbles électriques d'arrêt moteur en bon état de façon à garantir l'arrêt du moteur.
- Vérifier l'absence de fuite de liquide (essence, huile...).
- Ne pas utiliser la machine sans garde-boue ou capots de protection et s'assurer que tous les dispositifs de fixation sont bien serrés.
Utilisation :
- Ne jamais transporter de personnes sur la machine.
- Démarrer le moteur avec précaution en respectant les instructions du fabricant et en maintenant les pieds éloignés de l'(des) outil(s).
- Arrêter le moteur quand la machine est sans surveillance.
- Marcher, ne jamais courir avec la machine.
- Tirer la machine vers soi ou inverser le sens de marche (si disponible) avec beaucoup de précautions.
- Conserver la distance de sécurité par rapport aux outils rotatifs, donnée par la longueur du guidon.
- Ne pas placer les mains ou les pieds près ou sous des éléments en rotation.
- En cas de
- vibration anormale, de blocage,
- Problème d'embrayage,
- choc avec un objet étranger,
- Détérioration du câble d'arrêt moteur (suivant modèle). Arrêter le moteur immédiatement (si le câble d'arrêt moteur est coupé, actionner la commande du starter comme décrit au paragraphe "démarrage moteur" pour arrêter le moteur). Laisser la machine refroidir, débrancher le fil de bougie, inspecter la machine et faire effectuer les réparations nécessaires par un réparateur agréé avant toute nouvelle utilisation.
- Travailler uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité.
- Ne pas utiliser la machine dans des pentes supérieures à 17 %.
- Travaillez les pentes dans le sens transversal, jamais en montant ou en descendant.
- Sur les terrains pentus, bien assurer ses pas et changer de direction avec beaucoup de précautions.
- L'utilisation d'accessoires autres que ceux recommandés peut rendre la machine dangereuse et occasionner des dommages. Ces dommages ne seront pas couverts par la garantie.
- Arreter le moteur et débrancher la bougie avant toute opération de nettoyage, de vérification, de changement d'outil(s), de réglage ou d'entretien de la machine.
- Arrêter le moteur, débrancher pais pour changer l'outil ou les outils.
- Maintainir tous les écrous et vis serrés afin d'assurer des conditions d'utilisation sère.
- Pour réduire les risques d'incendie, maintenir le moteur, le silencieux et la zone de stockage de l'essence dégagés de végétaux, d'excès de graisse ou de toute autre matière susceptible de s'enflammer.
- Faire remplacer les silencieux d'échappement défectueux par un réparateur agréé.
- Ne pas réparer les pièces. Faire remplacer les pièces par des pièces d'origine.
- Remplacer les outils par des lots complets, afin de préserver l'équilibre. Pour votre sécurité, ne pas modifier les caractéristiques de cette machine. Ne pas modifier les réglages de régulation de vitesse du moteur et ne pas utiliser le moteur en survitesse. Un entretien régulier est essentiel pour la sécurité et le maintien du niveau de performances. Laisser le moteur refroidir avant de ranger la machine dans un local.
Attention danger : l'essence est hautement inflammable.
Stocker le carburant dans des récipients spécialement prévus à cet effet. Faire le plein à l'extérieur uniquement et ne pas fumer pendant cette opération. Ne jamais enlever le bouchon du réservoir d'essence ou ajouter de l'essence pendant que le moteur tourne ou tant qu'il est chaud. Si de l'essence a été répandue sur le sol, ne pas tenter de démarrer le moteur mais éloigner la machine de cette zone et éviter de provoquer toute inflammation tant que les vapeurs d'essence ne sont pas dissipées. Entreposer la machine dans un endroit sec. Ne jamais entreposer la machine dans un local où les vapeurs d'essence pourraient atteindre une flamme, une étincelle ou une autre source de chaleur. Remettre correctement en place les bouchons du réservoir et de la nourrice d'essence. Limiter la quantité d'essence dans le réservoir pour minimiser les éclaboussures. Ne pas faire tourner le moteur dans un endroit confiné où les vapeurs de monoxyde de carbone peuvent s'accumuler. Le monoxyde de carbone peut être mortel. Assurer une bonne ventilation.
Déplacement, manutention, transport.
Toute action sur la machine hors du travail du sol doit s'effectuer moteur arrêté et bougie débranchée. Le déplacement (hors travail du sol) doit s'effectuer en utilisant la roue de transport comme décrit au paragraphe "Déplacement". Manutention : pour soulever la machine, respecter les instructions du paragraphe "Manutention". Le poids de la machine est indiqué sur la plaque constructeur et à la fin de ce manuel. Utiliser une méthode de manutention adaptée au poids de la machine et à la situation afin de garantir la sécurité. Arrimer correctement la machine pour un transport en toute sécurité. Le transport doit s'effectuer moteur arrêté et bougie débranchée à l'aide d'une remorque, ne pas utiliser d'autre moyen de transport.
ATTENTION
Danger
ATTENTION
Outils rotatifs
ATTENTION
Lire le manuel d'utilisation.
ATTENTION
Consulter le manuel d'utilisation et déposer la bougie avant toute intervention.
ATTENTION
Ne pas utiliser sans protecteur (éléments tournants).
Commande de gaz
(suivant motorisation)
2019427
1 - Lent 2 - Stop
Marche
arrière
Marche
avant
Marche
arrière
Manette d'embrayage
1 2
1 - Débrayé / 2 - Embrayé
Coupe-circuit
Stop
Marche
Stop
Ne pas toucher aux
surfaces chaudes.
Les gaz d'échappement sont dangereux. Ne pas utiliser dans un endroit mal aéré.
Couper le moteur avant de refaire le plein.
Il est interdit de fumer, de faire ou d'approcher du feu.
Puissance acoustique garantie.
Portez un casque anti-bruit.
Pictogrammes présents ou non suivant le modèle de machine.
INFORMATIONS TECHNIQUES
| Modèle machine | MFT44 154 | Niveau de pression acoustique au poste de conduite( EN709 : 1997 / A4 : 2009 ) dB(A) | 92.3 |
| Poidskg | 25 |
| Modèle moteur | LC154F | Incertitude de mesure dB(A) | 1 |
| Puisance nette (*)KWpour un régime moteur tr/mn | 24000 | Niveau de pulsance acoustique mesurée( 2000/14/CE ) dB(A) | 92.3 |
| Puisance nominaleKWRégime moteur nominal tr/mn | 1.43100 | Incertitude de mesure dB(A) | 0.5 |
| Niveau de pulsance acoustique garantiedB(A) | 93 | Niveau de vibrations aux mains de l'opérateur( EN709 : 1997 / A4 : 2009 ) m/s2 | 3.2 |
| Incertitude de mesure % | 2 |
- La puissance du moteur indiquée dans ce document est une puissance nette obtenue par l'essai d'un moteur de série selon la norme SAE J 1349 à une vitesse de rotation donnée. La puissance d'un autre moteur de production peut être différente de cette valeur indiquée. La puissance réelle d'un moteur installé sur une machine dépendra de différents facteurs comme la vitesse de rotation, les conditions de température, d'humidité, de pression atmosphérique, de maintenance et autres.
Déballage/assemblage
NOTA: Dans un souci permanent d'amélioration, le constructeur précise que l'intégralité de ce manuel n'est pas contractuelle, et se réserve le droit de modifier sans prévenir les spécifications de ses machines.
1.1
Déballage
ATTENTION:
Un assemblage inapproprié de cette motobineuse peut provoquer des blessures graves. Assurez-vous de suivre toutes les instructions soigneusement.
ATTENTION:
Prenez garde à ne pas couper les câbles ou à rayer la peinture de la machine en coupant les arêtes de la calisse.
Contenu de la caisse
A | Bloc moteur
B | Pochette notices + pièces
C | Roue de transport simple
D | Éperon de terrage
E | Entretoise guidon
F | Guidons
G | Roue de transport double
(Suhart version)
Montage de la machine
ATTENTION : Un assemblage inapproprié de cette motobineuse peut provoquer des blessures graves. Assurez-vous de suivre toutes les instructions soigneusement.
Montage de l'éperon de terrage
Montage roue de transport (Suiveur vaisseau)
Montage du levier d'embrayage
Après l'assemblage complet de la machine, procédez à un serrage ferme, mais modéré, de toute la visserie.
NOTA : Toute opération de démontage doit être effectuée par un atelier agréé.
Description des éléments
1 - Contacteur marche/arrêt
2 - Moteur
3 - Tôle de protection
4 - Outils rotatifs
5 - Roue de transport
6 - Capot de courroie
7 - Levier d'embrayage
8 - Commande de gaz
9 - Poignée de réglage du guidon
**suvant version**
Plaque d'identification de la machine
A - Puissance nominale
B - Masse en kilogrammes
C - Numéro de série
D - Année de fabrication
E - Type de la machine
F - Nom et adresse du constructeur
G - Identification CE
H - XX = Motobineuse à moteur thermique
Roue de transport
1.5
Plein d'huile et niveau
Plein d'essence
Super ou sans plomb ou SP95 E10.
2.3
Mettre le starter sur la position A
Mettre le contacteur sur
sur:
Tirer sur la poignée du lanceur.
Lors du démarrage de la machine, toutes les personnes doivent rester dans la zone de sécurité.
Starter 2.6. Mettre le starter sur la position B.
Utilisation
Marche avant
3.1
Respecter une zone de sécurité de 20 m de rayon autour de la machine.
Arrêt
Améliorez outils fraise
4.1
4.2
Relâcher le levier d'embrayage.
Arret moteur
4.2
Mettre le contacteur sur :
Tableau d'entretien
Contrôles quotidiens
Avant de mettre le moteur en marche, vérifier les points suivants : absence de boulons et d'écrous desserrés ou cassés.
opérationnellement
du filtre à air.
4.3
Ne pas utiliser de solvant inflammable pour nettoyer
L'élément mousse du filtre à air.
Après les 20 premières heures ou tous les mois
Vidanger l'huile moteur
Toutes les 50 heures ou tous les 3 mois
Nettoyer le filtre à air (2 Fig. 4.3)
Toutes les 100 heures ou tous les 6 mois
Vidanger l'huile moteur. Nettoyer le filtre à carburant. Nettoyer la bougie. Nettoyer le pare-étincelles.
Toutes les 300 heures ou une fois par an.
Niveau d'huile moteur propre.
Absence de fuites d'essence et d'huile moteur.
Remplacer le filtre à air. Remplacer la bougie. Régler le ralenti. Contrôler le jeu des soupapes. Nettoyer le filtre à carburant. Nettoyer la chambre de combustion. Contrôler le circuit carburant.
Nettoyer le filtre à essence soufflant.
Sécurité de l'environnement. Absence de vibrations et de bruits excessifs.
Ne pas utiliser dans des conditions d'utilisation en atmosphère explosive ou chargée de débris. Nettoyage indispensable sauf en cas de problèmes de performance [à réaliser par un atelier agréé].
5.1
Manutention
5.2
Déplacement
Moteur à l'arrêt et refroidi.
Arrêter le moteur.
Monter la roue sur la béquille en position déplacement.
À l'aide du guidon, soulever les fraises du sol et avancer.
