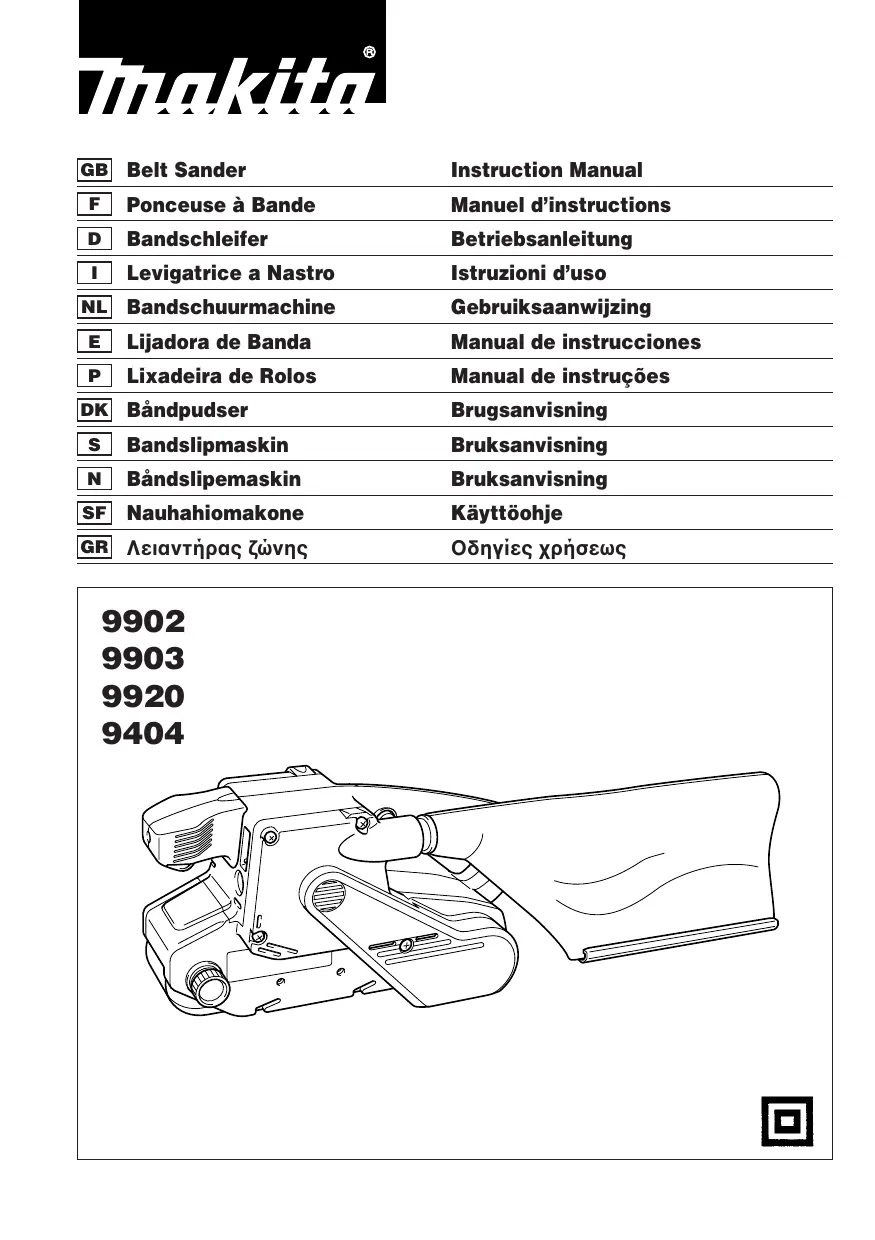

9404 - Ponceuse à bande MAKITA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 9404 MAKITA au format PDF.
| Type de produit | Ponceuse à bande |
| Caractéristiques techniques principales | Largeur de bande : 100 mm, Longueur de bande : 610 mm |
| Alimentation électrique | 220-240 V |
| Dimensions approximatives | Longueur : 370 mm, Largeur : 160 mm, Hauteur : 140 mm |
| Poids | 3,6 kg |
| Vitesse à vide | 400 m/min |
| Puissance | 1010 W |
| Fonctions principales | Ponçage de surfaces planes, ébavurage, finition |
| Entretien et nettoyage | Vérifier régulièrement le filtre à poussière, nettoyer la ponceuse après utilisation |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, facilité de démontage pour réparation |
| Sécurité | Utiliser des lunettes de protection, des gants et un masque anti-poussière |
| Compatibilités | Bandes abrasives de 100 mm x 610 mm |
FOIRE AUX QUESTIONS - 9404 MAKITA
Téléchargez la notice de votre Ponceuse à bande au format PDF gratuitement ! Retrouvez votre notice 9404 - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 9404 de la marque MAKITA.
9404 MAKITA
Bouchon du porte-charbon Tournevis
L’outil ne devra être raccordé qu’à une alimentation de la même tension que celle qui figure sur la plaque signalétique, et il ne pourra fonctionner que sur un courant secteur monophasé. Réalisé avec une double isolation, il est conforme à la réglementation européenne et peut de ce fait être alimenté sans mise
à la terre. Consignes de sécurité Pour votre propre sécurité, reportez-vous aux consignes de sécurité qui accompagnent l’outil.
296 mm Sortez le levier, repoussez le à angle droit et installez la bande. Repoussez ensuite le levier. ATTENTION : Quand vous installez la bande, assurez-vous que la direction de la flèche sur le dos de la bande est la même que celle qui figure sur l’outil. Le fait de poser la bande dans le mauvais sens réduira considérablement sa durée d’usage. (Fig. 2)
Ajustage de la bande (Fig. 3)
CONSIGNES DE SECURITE SUPPLEMENTAIRES
1. Tenez toujours l’outil par ses parties non métalliques pour limiter les conséquences d’un contact avec son propre cable d’alimentation, ou avec d’autres fils conducteurs. Un contact avec un fil ‘‘sous tension’’ transmettra le courant aux pièces métalliques externes de l’outil et soumettra l’opérateur à un choc électrique. 2. Tenez fermement l’outil à deux mains. 3. Assurez-vous que la bande ne touche pas la surface à travailler avant la mise en route. 4. Gardez les mains éloignées des pièces en mouvement. 5. N’abandonnez pas l’outil en marche ; ne le faites démarrer qu’après avoir assuré une prise ferme. 6. Cet outil n’est pas à l’épreuve de l’eau ; n’utilisez donc pas d’eau sur la surface à polir.
CONSERVEZ CES INSTRUCTIONS.
Mettez l’outil en route et vérifiez que la bande est correctement alignée. Si le bord de la bande dépasse le bord de la base ou s’il est en retrait de plus de
6 mm par rapport à la base , réglez la bande à l’aide du bouton de réglage.
Sac à poussière (Fig. 4 et 5)
Fixez le sac à poussière sur la buse d’éjection. La buse d’éjection est conique. Quand vous fixez le sac à poussière, enfoncez-le à fond sur la buse d’éjection pour éviter qu’il ne se détache pendant le fonctionnement. Pour garder une aspiration efficace, videz le sac à poussière quand il est à moitié plein, en tapotant légèrement dessus de façon à retirer le plus de poussière possible.
Interrupteur (Fig. 6)
ATTENTION : • Avant de brancher l’outil, vérifier toujours que la gâchette fonctionne correctement et qu’elle revient sur la position ‘‘OFF’’ une fois relâchée. • Lors de la mise en route, comme lors de l’arrêt, la bande ne devra pas sé trouver au contact de la pièce à travailler : vous risqueriez d’endommager la bande et de détériorer le support.
Pour mettre l’outil en marche, actionnez simplement la gâchette. Relâchez-la pour l’arrêter. Pour un fonctionnement continu, tirez sur la gâchette et enfoncez le bouton de blocage. Pour quitter cette position et arrêter la machine, tirez à fond sur la gâchette puis relâchez-la.
Pour modèle 9903, 9920 et 9404 La vitesse de la bande se règle librement entre 210 m et 440 m par minute, en tournant la molette de réglage de la vitesse sur les numéros de réglage 1 à 5. La vitesse augmente quand vous tournez la molette vers le numéro 5, et elle diminue quand vous la tournez vers le numéro 1. Sélectionnez la vitesse en fonction du résultat voulu. ATTENTION : La molette de réglage de la vitesse ne peut tourner qu’entre 5 et 1. Ne la tournez pas de force au-delà de 5 ou de 1, car la fonction de réglage de la vitesse pourrait ne plus fonctionner.
Tenez l’outil fermement à deux mains. Mettez le contact et attendez qu’il ait atteint sa pleine vitesse. Posez-le ensuite doucement sur la surface à travailler. Maintenez la bande au contact de la pièce à travailler de façon constante et déplacez l’outil en avant et en arrière. Ne forcez jamais l’outil. Le seul poids de la ponceuse suffit pour que la pression exercée soit suffisante. Une pression excessive risque de bloquer le moteur, de le surchauffer, de brûler la pièce à poncer et de causer un recul brutal de la ponceuse. Raccordement à l’aspirateur ou au collecteur de poussière Makita. Le travail de ponçage sera plus propre si vous raccordez la ponceuse à bande à l’aspirateur ou au collecteur de poussière Makita. Pour la raccorder à l’aspirateur Makita (modèle 406/431), vous devrez vous procurer un tuyau en option de 28 mm de diamètre intérieur. Voir la Fig. 9. Pour le raccordement à l’aspirateur Makita (modèle 420/420S), le tuyau en option n’est pas nécessaire. Vous pouvez raccorder la ponceuse à bande directement au tuyau du collecteur de poussière.
Pied pour ponceuse a bande
(accessoire en option) (Fig. 10) Le pied pour ponceuse a bande est pratique pour poncer les petites pièces ou ébarber les pièces.
Patin de ponçage (accessoire en option)
(Fig. 11) Le patin de ponçage vous permet de poncer les pièces de façon encore plus régulière.
Pour maintenir la sécurité et la fiabilité de l’outil, les réparations, l’entretien ou les réglages doivent être effectués par le Centre d’Entretien Makita.
1 Bolsa de serrín Cierre Botón de bloqueo
Explicación de los dibujos
8 Interruptor de gatillo 9 Disco de variación de velocidad 0 Manguera de 28 mm de diámetro interior opcional q Manguera de la aspiradora w Aspiradora
e Soporte de la lijadora de correa r Guía lateral t Zapata lijadora y Marca de límite u Tapa del portaescobillas i Destornillador
5. No deje la herramienta mientras esté en funcionamiento. Opere la herramienta sólo cuando la tenga en las manos.
6. Esta herramienta no es impermeable, por lo que no deberá usar agua sobre la superficie de la pieza de trabajo.
Ponga la herramienta en marcha y asegúrese de que la banda esté correctamente alineada. Si el borde de la banda sobresale por el borde de la base o si queda a más de 6 mm por dentro del mismo, ajuste el seguimiento de la correa con el tornillo de ajuste.
Bolsa del serrín (Fig. 4 y 5)
Coloque la bolsa de serrín en el tubo de descarga de serrín. El tubo de descarga de serrín es cónico. Para colocar la bolsa de serrín, empújela firmemente contra el tubo de descarga de serrín hasta que haga tope para evitar que se pueda salir durante el trabajo. Para obtener los mejores resultados posibles, vacíe la bolsa de serrín cuando esté aproximadamente medio llena y sacúdala un poco para sacar el máximo de serrín.
Soporte de la lijadora de correa
(accesorio opcional) (Fig. 10) El soporte de la lijadora de correa resulta útil para lijar pequeñas piezas de trabajo o para rebabar piezas de trabajo.
