Type de produit	Récepteur TNT double tuner
Marque	SAGEMCOM
Modèle	TWIN 650
Dimensions (L x P x H)	230 x 40 x 26 mm
Poids	800 g
Alimentation	220-240 V ~50/60 Hz, 15 W max (veille < 3 W)
Bande de fréquences d'entrée	UHF 470-862 MHz, VHF 174-222 MHz
Démodulation	COFDM 2k/8k, QPSK, 16-QAM, 64-QAM
Décodeur vidéo	MPEG-2 MP@ML, débit 1.5 à 15 Mbit/s
Décodeur audio	MPEG-1 layer I/II, MPEG-2 layer II, Mono/Stereo/Joint Stereo
Sorties vidéo	Péritel TV (RVB, CVBS), Péritel AUX (CVBS)
Sortie audio numérique	S/PDIF (connecteur RCA)
Port USB	USB 2.0 High Speed (face avant)
Fonctions principales	Double tuner, enregistrement USB, guide EPG, télétexte, sous-titres, verrouillage parental, listes de favoris (8)
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux ; ne pas utiliser d'abrasifs ni de solvants
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique) ; protéger de l'humidité et des sources de chaleur
Pièces détachées et réparabilité	Réparation par centre agréé ; garantie 12 mois (accessoires 3 mois)
Informations générales	Télécommande avec piles AAA fournie ; câble Péritel 1 m inclus

FOIRE AUX QUESTIONS - TWIN 650 SAGEMCOM

Comment effectuer la première installation du récepteur ?

Après avoir connecté l'antenne et le câble Péritel, allumez le téléviseur. Le menu de sélection de la langue et du pays s'affiche. Validez avec OK pour lancer la recherche automatique des chaînes. Si aucune chaîne n'est trouvée, vérifiez l'orientation de votre antenne.

Que faire si la recherche automatique ne trouve pas de chaînes ?

Assurez-vous que votre zone est couverte par la TNT. Si oui, orientez votre antenne vers l'émetteur approprié. Utilisez la recherche manuelle (MENU > Installation > Recherche manuelle) pour ajuster l'antenne en surveillant les barres de qualité et de niveau. Une qualité d'au moins 65% est nécessaire.

Comment enregistrer une émission sur clé USB ?

Connectez une clé USB ou un disque dur externe sur le port USB avant. Appuyez sur la touche Enregistrer de la télécommande. Choisissez la durée (par défaut 2h) et validez avec OK. Grâce au double tuner, vous pouvez enregistrer une chaîne tout en en regardant une autre.

Quel est le code PIN par défaut et comment le changer ?

Le code PIN par défaut est 0000. Pour le modifier, allez dans MENU > Réglage > Verrouillage parental, entrez l'ancien code, puis définissez un nouveau code à 4 chiffres. Notez-le précieusement.

Comment activer les sous-titres ?

Appuyez sur la touche Sous-titres de la télécommande. Dans le menu, sélectionnez l'option 'Standard video' sur la ligne Sous-titrage. Si la ligne Langue est grisée, la chaîne ne diffuse pas de sous-titres.

Que faire si l'image se fige ou présente des mosaïques ?

Cela indique une réception perturbée. Vérifiez l'orientation de l'antenne, remplacez les câbles si nécessaire, ou installez un amplificateur. Consultez le tableau de dépannage au chapitre 13 de la notice.

Comment régler la veille automatique ?

Allez dans MENU > Réglage > Système de télévision > Veille auto. Vous pouvez l'activer ou la désactiver. Par défaut, le récepteur se met en veille après 3 heures d'inactivité.

Puis-je regarder une chaîne analogique avec ce récepteur ?

Oui, en connectant un câble d'antenne de la sortie RF OUT du récepteur à votre téléviseur. Vous pourrez ainsi regarder les chaînes analogiques et enregistrer une émission TNT simultanément.

Comment réinitialiser le récepteur aux paramètres d'usine ?

Allez dans MENU > Outils > Réinitialisation. Entrez votre code PIN. Confirmez avec OK. Attention, tous vos paramètres (favoris, listes) seront perdus.

Quels formats de fichiers sont supportés en USB ?

Le récepteur supporte les formats : JPEG, BMP pour les photos, MP3 pour la musique et MPEG2 pour les vidéos.

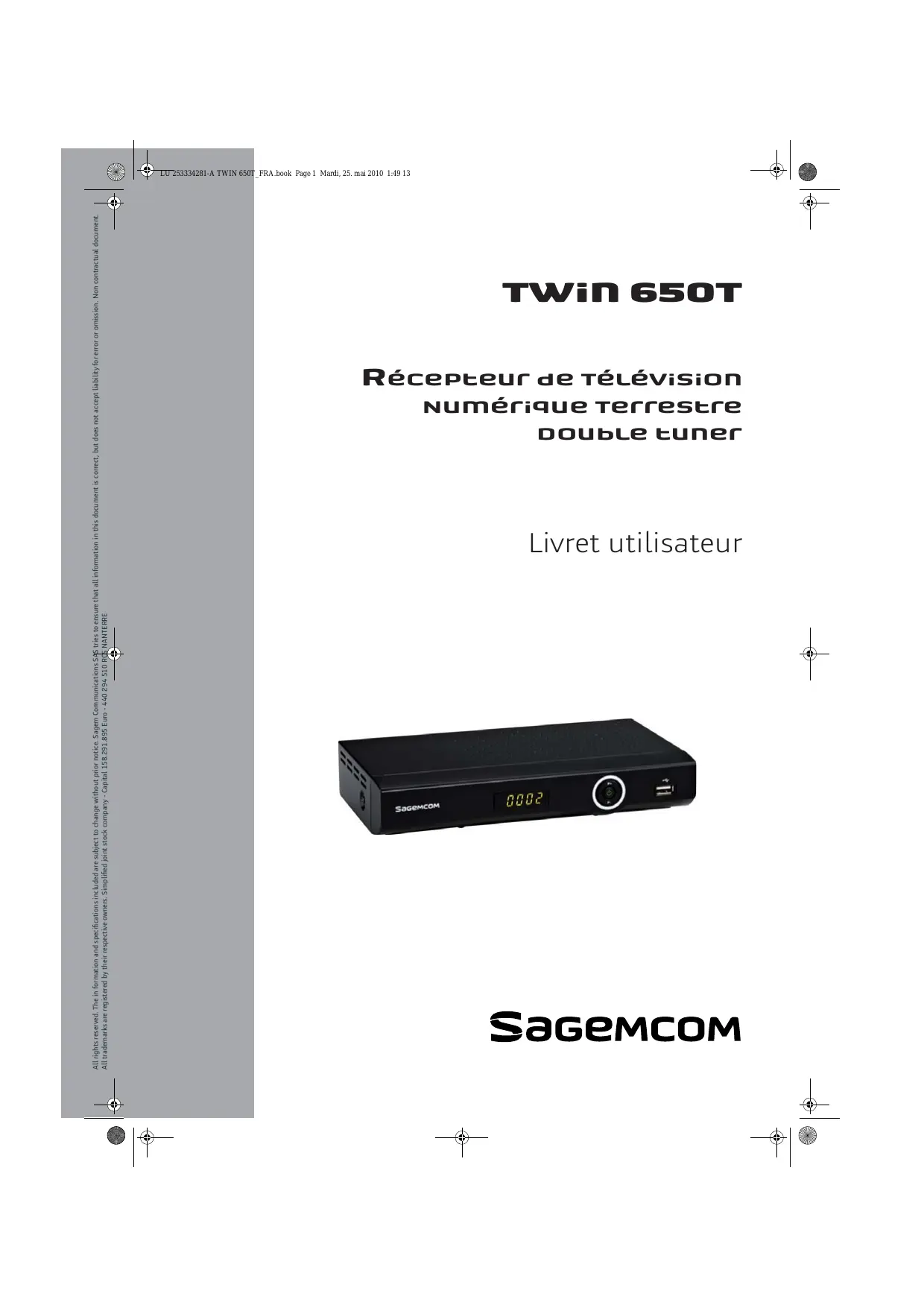

MODE D'EMPLOI TWIN 650 SAGEMCOM

Récepteur de télévision Numérique Terrestre Double tuner

Livret utiliser

SageMcom

Récepteur de télévision Numérique Terrestre

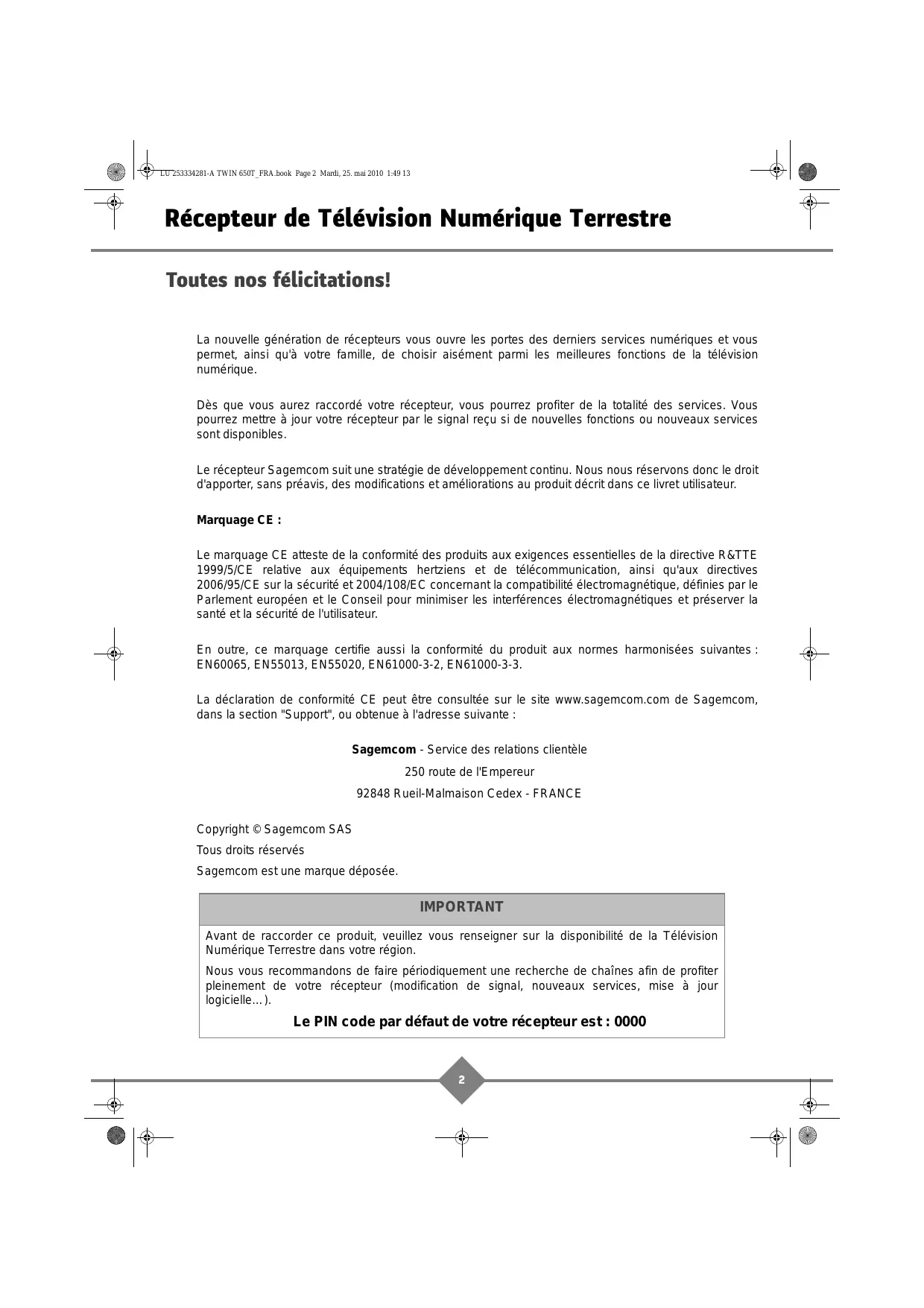

Toutes nos félicitations!

La nouvelle génération de récepteurs vous ouvre les portes des derniers services numériques et vous permet, ainsi qu'à votre famille, de désirar aisément parmi les valeurs fonctions de la télévision numérique.

Dès que vous aurez raccordé votre récepteur, vous pourrez profiter de la totalité des services. Vous pourrezmettre à jour leur récepteur par le signal reçu si de nouvelles fonctions ou nouveaux services sont disponibles.

Le récepteur Sagemcom suit une strategie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE 1999/5/CE relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives 2006/95/CE sur la sécurité et 2004/108/EC concernant la compatibilité electromagnetique, définies par le Parlement européen et le Conseil pour minimiser les interférences electromagnétiques et préserver la santé et la sécurité de l'utilisateur.

En outre, ce marquage certifie aussi la conformité du produit aux normes harmonisées suivantes : EN60065, EN55013, EN55020, EN61000-3-2, EN61000-3-3.

La déclaration de conformité CE peut être consultée sur le site www.sagemcom.com de Sagemcom, dans la section "Support", ou obtenue à l'adresse suivante:

Sagemcom - Service des relations clientèle

250 route de l'Empereur

92848 Rueil-Malmaison Cedex - FRANCE

Tous droits réservés

Sagemcom est une marque déposée.

IMPORTANT

Avant de raccorder ce produit, veuillez vous renseigner sur la disponibilité de la télévision Numérique Terrestre dans votre région.

Nous vous recommendons de faire périodiquement une recherche de chaînes afin de profiter pleinement de votre récepteur (modification de signal, nouveaux services, mise à jour logicielle...).

Le PIN code par défaut de votre récepteur est : 0000

Table des matieres

1. Sécurité 5

Emplacement. 5

Avertissements et mesures de sécurité 5

Piles 6

Interférences 6

Entretien du récepteur 6

2. Environment 7

Signification des logos prsentes sur le produit et l'emballage 7

Recyclage et élimination du produit. 7

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 8

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS) 8

Consommation electrique du recepteur. 8

3. Présentation 9

Contenu de l'emballage 9

Face avant du récepteur 10

Face arriere du récepteur 10

Télécommande 11

Piles 11

4. Connexions 12

5. Première installation 13

Selection de la langue 13

Recherche des chaines 13

Calage / Orientation de l'antenne ? 14

6. Utilisation au quotidien 16

Choisir une chaîne de télévision 16

Avec les touches P+ et P-, ou les touches 0-9 ....16

Depuis la liste des chaînes 16

Bandeau d'information 16

Choisir une chaine de radio. 16

Ajuster le volume audio 17

Changer la liste des favors. 17
Sous-titres et Tetexte 17
Sous-titres 17
Télétexte 17

7. Audio numérique - Prise S/PDIF.... 18

8. Guide électronique des programmes (EPG) 19

9. Enregistrements Video sur USB .... 20

Mode Direct / Mode Differé 20
Paramétrer vosr magétoscope numérique 20
Pause/Play 20
Retour rapide 20
Avance rapide 20
Stop 20
Enregistrement spontané 21
Acces aux enregistements 21

10. Enregistrements Video sur magnétoscope 22

Programmer un enregistrement 23

11. Multimédia 24

Formats de fichiers supportés 24
Accès au gestionnaire de listedes multimédias 24

12. Menu d'installation 26

Configurationutilisateur 26
Sélection de langue 26
Selection du standard de sortie TV 26
Selection du format de votre téléviseur 27
Selection du mode de signaux envoyé à votre téléviseur 27
Activation/Désactivation de la numérotation automatique 27
Activation / Désactivation de la veille automatique 27
Personnaliser la liste des chaînes 28
Chaines favorites 28
Modifier la liste des chaînes 29
Verrouillage parental 29
Modifier le code PIN 30
Bloquer ou débloquer des chaînes 30
Activer ou désactiver le verrouillage parental 30

Récepteur de télévision Numérique Terrestre

Verrouiller la configuration du récepteur 30
Recherche de chaines 31
Réinitialisation de votre récepteur 31
13. En cas de problème de réception... 32
Qu'est-ce qu'une réception perturbée en numérique ? 33
Réception avec antenné d'intérieur ? 33
14.Garantine 34
15. Spécifications techniques 36

1. Sécurité

L'utilisation du récepteur est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement

Afin de garantir le bon fonctionnement de votre récepteur, vousdezvez :

• le placer en interieur pour le proteter contre la foudre, la pluie, les rayons du soleil,
• le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc.
• le protégger contre l'humidité, l'installer sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
• ne rien placer sur votre récepteur (ceci nuirait à sa bonne ventilation): les fentes d'aération situées sur le boîtier protégent leur récepteur de la surchauffe. Si vous placez le récepteur dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière du récepteur,
• le brancher directement au secteur avec les cordons fournis, la prise doit se situer à proximé du récepteur et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE RÉCEPTEUR ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Raccordez le récepteur sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).
• Par précaution, en cas de danger, les prises secteur servent de dispositif de sectionnement de l'alimentation 230 V. Elles doivent donc être situées à proximé de l'appareil et être aisément accessibles.
• Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), mettez le récepteur à l'abri de l'humidité. Ne place pas d'objet contenant un liquide (par exemple un vase) sur

l'appareil. Tout contact avec un liquide endommagerait votre récepteur et pourrait causeer une panne. Si un liquide penètre dans le récepteur, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

• Veillez à ce qu'aucun liquide ou objet métallique ne pénétre dans le récepteur par ses fentes d'aération.
• Ne remettez pas sous tension le récepteur si celui-ci a récemment été soumis à d'importantes variations de températures.
• Débranche le récepteur par la prise secteur avant de brancher ou de modifier le branchement à

Récepteur de télévision Numérique Terrestre

d'autres apparéils (déviseur, magnétoscope, lecteur de DVD, etc.).

• En cas d'orage, il est conseilé desteroler la prise d'antenne et la prise d'alimentation. Meme si le recepteur et le téléviseur sont débranchés, ils peuvent etre endommages par la foudre.
• Seul un personnel agree par le fabricant peut intervenir sur le récepteur. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.

Piles

Les piles/batteries peuvent facilement etre availees par les enfants en bas age. Ne laissez donc pas la telecommande sans surveillance.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne place pas le récepteur à proximé d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du récepteur et provoquer une perturbation de l'image et du son.

Entretien du récepteur

Nettoyez vous récepteur avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à recycler ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pouraient endommager la surface du récepteur.

2. Environment

La préparation de l'environnement est une préoccupation essentielle de Sagemcom. Sagemcom a la volonté d'exploiter des installations respectuees de l'environnement et a choisi d'integrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils apparitennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etre jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agréé pour améliorer la récapération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas'être jetés avec les déchets non-triés.

Recyclage et élimination du produit

Pour facilitier le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages.

Si vous produit contient des piles/batteries, elles ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triers, mais dans les points de collecte designes.

La réglementation Européenne exige que les produits appartenant à la famille des équipements électriques etlectroniques ( ) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Récepteur de télévision Numérique Terrestre

Directive européen relative aux déchets d'équipements électriques etlectroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005,Vote récepteur sera repris Gratisement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européen relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques etlectroniques (RoHS)

Votre recepteur ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirees.

Remarque : les piles/batteries ne doivent enaucun cas etre jetees dans la nature ou avec les dechets non-triés, mais dans les points de collecte designés.

Consommation électrique du récepteur

Afin de réduire la consommation de votre récepteur, nous vous recommendons de lemettre en veille lorsque vous ne l'utilise pas. Si vous prévoyez de ne pas utiliser votre récepteur pendant une période prolongée, nous vous recommandons de l'éteindre complètement et de le débrancher de la prise secteur.

Par défaut, votre récepteur est paramétré pour semettre en voille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

3. Présentation

Contenu de l'emballage

Votre nouvel équipement inclut :

1

(2)

(3)

4

Repère	Description
1	1 Récepteur de télévision Numérique Terrestre
2	1 télécommande et 2 piles AAA - LR03
3	ce livre utiliseur
4	1 cable Péritel (1 m)

Récepteur de télévision Numérique Terrestre

Face avant du récepteur

Repère	Description
1	Afficheur numérique à 4 digits
2	Allumer/Méttre en veille le récepteur, état duvoyant : • Eteint : le récepteur est hors tension. • Rouge : le récepteur est en veille. • Vert : le récepteur est en fonctionnement.
3	Changer de chaîne : P+, P-
4	1 port USB High speed

Face arrirè du récepteur

Repère	Description
5	Entrée antenne hertzienne
6	Sortie antenne hertzienne
7	Sortie Audio Digitale RCA
8	Prise Péritel (vers téléviseur)
9	Prise Péritel (vers équipement d'enregistrement, qualité SD)

Télécommande

Touche	Fonctions
1	Allumer / Mettre en veille le récepteur.
2	Accéder aux chaînes et à différents choix contextuels.
3	Basculer entre mode TV et mode AUX.
4	Accéder à la liste des chaînes favorites.
5	Activer / Déactiver les sous-titres.
6	Augmenter / Diminuer le volume.
7	Sélectionner la piste audio.
8	Sélectionner mode mono ou mode stéréo.
9	Se déplacer sur une page, un menu, etc.
10	Accéder aux menus.
11	Accéder à des可以选择 contextualuels (touches de couleur).
12	Touches de contrôle du magnétoscope numérique (source USB).
13	Accéder à la Programmation d'Enregistrement.
14	Touches non utilisée.
15	Couper le son.
16	Revenir sur la chaîne précédente.
17	Afficher le mode Télétexte.
18	Afficher les informations sur un programme.
19	Changer de chaîne.
20	Changer de page (mode Télétexte).
21	Afficher le guide électronique des programmes.
22	Basculer entre mode TV et mode radio.
23	Verifier une fonction ou une option.
24	Sortir d'un écran, d'un mode.
25	Afficher la liste des chaînes.
26	Basculer entre les modes 4/3, 16/9 ou AUTO.

Piles

La télécommande nécessite deux piles AAA 1.5V pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

Récepteur de télévision Numérique Terrestre

4. Connexions

Avant de commencer la mise en service du récepteur, assurez-vous que la livraison est complète (voir Contenu de l'emballage, page 9).

Assurez-vous que tous les apparciels à raccorder (récepteur, téléviseur, etc.) sont débranchés du secteur et hors tension.

1. Connectez d'abord votre cable antenné à la prise RF IN de votre récepteur.
2. Branchez ensuite le cable Péritel sur la prise TV de votre récepteur, et reliez-le à votre téléviseur.
3. Branchez-vous decodeur sur le secteur. Levoyant rouge en façade s'allume.

5. Première installation

Après avoir correctement raccordé le récepteur, vous devez exécuter une première installation.

1. AllumezVote teteviseur.

Un menu de seLECTION de langue et pays de fonctionnement s'affiche sur l'écran de votre téléviseur. Si ce n'est pas le cas, vérifie les connexions péritel et/ou forcez le mode "A/V" ou "EXT" de votre téléviseur (voir la notice de votre téléviseur).

Selection de la langue

1. La langue française, ainsi que la France sont proposées par défaut.
2. Validatez simplement avec la touche OK OK, ou selectionnez une autre langue à votre convenance.

Recherche des chaînes

1. Ensuite, la recherche automatique des chaînes démarre.

2. A l'issue de cette recherche, votre récepteur affichera la première chaine trouvée.

3. Si la recherche automatique n'a pas trové toutes les chaînes, ou n'en trouve aucune, vous doivent sans doute revoir l'installation de votre ANTENNE (voir page 14).

4. Si aucune chaîne n'est trouvée après l'amélioration, votre lieu d'habitation n'est probablement pas encore couvert par la TNT.

A ce stade, l'installation de base est terminée. Vous pouvez pour enregistrer connecter :

• un périphérique de stockage USB ou un disque dur externe (voir Face avant du récepteur).
• un magnétoscope ou un enregistrur DVD sur la péritel AUX (voir Face arrêté du récepteur),

Note

Vous pouvez aussi relier votre récepteur et télévisuer avec un cable d'antenne, sur la prise RF OUT du récepteur. Il vous permettra de continuer à receivevoir les chaînes analogiques sur votre télévisuer, et aussi d'enregistrer une émission sur la TNT tout en regardant une chaîne analogue.

L'absence de ce cable ne nuit aucunement ni à l'installation, ni à la réception de la TNT.

Récepteur de télévision Numérique Terrestre

Calage / Orientation de l'antenne ?

Si vous lieu d'habitation est couvert par la TNT, et que vous reçèteur ne trouve aucune châine lors de l'installation, il est probable que l'émetteur sur lequel votre ANTENNE pointe actuellément n'émet qu'en analogue.

Dans ce cas, vous doivent changer l'orientation de votre ANTENNE.

Cas n^1 : vous connaissiez un numero de canal qui émet dans votre région

1. Allez dans MENU > Recherche des chaînes > Recherche manuelle.
2. Descendez sur la troisième ligne et Sélectionnez avec les flèches le nombre de canal qui émet dans votre région.
3. Patientez quelques secondes et observer les graphes de Qualité et Niveau.
4. Tournez doucement votre antennpe pour Brokerir le signal maximal.Lorsque vous youss approchez de la direction de I'emetreur,le Niveau doit d'abord augmenter,puis la Qualite.
5. Vous doivent��aser une qualité d'au moins 65% pour avoir une image stable.
6. Si la Qualité n'augmente jamais, vous avez sans doute seLECTIONné un mauvais numéro de canal, ou l'émetteur est trop éloigné de votre lieu d'habitation.
7. Une fois le Niveau et la Qualité maximaux atteints, fixez votre antenné.
8. Lancez ensuite une recherche complète en allant dans MENU > Recherche des chaînes > Recherche automatique.

Cas n°2 : vous receivez les chaînes analogiques, mais ne connaissez pas l'état de couverture de la TNT dans votre région

Si vous étés certain que vous habitez dans une zone couverte par la TNT, mais que vous ne savez pas sur quels canaux les chaînes en numérique sont diffusées, nous vous sugérons de procéder comme suit :

1. Procurez-vous une antennue UHF à grand gain (au moins 15 dB) et connectez-la directement à l'entrée RF IN de votre récepteur.
2. Pointez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (en allant dans MENU > Recherche des chaînes > Recherche automatique).
3. Si vous trouvez avec la nouvelle antenne les chaînes que vous ne trouviez pas avec l'ancienne, remplacez tout simplement l'ancienne par la nouvelle.
4. Sinon, tournez l'antenne d'un huitieme de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, repêze l'opération ; vous devriez finir par recevoir quelques nouvelles chaînes.
5. Placez-vous alors sur l'une de ces nouvelles chaînes puis, appuyez deux fois sur la touche INFO pour afficher l'indicateur de signal. Tournez doucement l'antenné à droite ou à gauche pour obtenir le niveau de signal maximal. Une fois atteint, fixez votre antenne.
6. Faites à nouveau une recherche automatique de chaînes.

Réception

Ci-après vous trouvrez les 3 raisons justifient le remplacement de l'antenne :

• Voitre antenn et vos cablages actuels ne conviennent pas à la reception de la diffusion numérique en raison de leur age ou de leur état.
• Dans votre région, les chaînes numériques sont émises sur une bande de fréquence différente de la bande de fréquence analogique et votre antennne ne peut pas les recevoir.
• Les nouvelles chaînes numériques sont émises via une autre tour d'émission. Dans ce cas, il est nécessaire de réorienter votre ANTENNE. Autrement, vous pouvez également raccorder une seconde ANTENNE à votre système. Pour de plus amples informations, veuillez contacter votre revendeur spécialisé.

Récepteur de télévision Numérique Terrestre

6. Utilisation au quotidien

Choisir une chaine de télévision

Avec les touches P+ et P_- , ou les touches 0-9

Appuyez sur les touches + ou - , ou , pour changer de châne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour acceder directement à la châne désirée.

Vou pousse revenir sur la chaine precedemment vue en appuyant sur la touche

Depuis la liste des chaînes

Appuyez sur la touche OK ou LIST pour afficher la liste des chaînes, faites votre choix avec les flèches ▲▼ puis appuyez sur OK pour valider.

Bandeau d'information

Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez sur la touche INFO ①.

Un deuxieme appui affiche les caractéristiques techniques, y compris le niveau de signal.

Enfin un troisième appui permet de sortir des écrans d'information.

Choisir une chaine de radio

Outre des chaînes TV, la TNT permet également de diffuser des radios.

Si au moins une radio est diffusée, dés que vous appuyez sur la touche , vous passez au mode Radio. Dès lors, la touche OK OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran.

S'il n'y a pas de radios diffusées (c'est le cas actuellément en France), la touche reste inactive.

Note

A l'heure où cette notice est rédigée, ce mode de diffusion n'est pas encore disponible en France.

Ajuster le volume audio

Volume : vous pouze régler le volume avec les touches et , ou

Mode mulet: le son se coupe si vous appuyez sur la touche. Le son revient si vous appuyez a nouveau sur cette meme touche.

Changer la liste des favors

Appuyez sur la touche pour changer de liste.

Vous pouvez creer et gerer des listede chaines favorites (voir Chaines favorites, page 28).

Sous-titres et Télexteste

Sous-titres

Certaines chaînes diffusent, à certains moments, des sous-titres en standard video. Pour les activer :

1. Appuyez sur la touche
2. Sélectionnez l'option Standard video sur la ligne Sous-titrage avec les flèches ▲ ▲

3. Si la ligne Langue:

4. est grisée, la chaîne ne diffuse pas de sous-titres.

5. affiche, par ex, fra (1/2), la chaine diffuse des sous-titres en 2 langues, dont la courante est le Français.

Télétexte

Certaines chaînes diffusent un magazine télétexte (Ex: TF1, à l'heure où cette notice est rédigée).

Pour y acceder, appuyez sur la touche , et appuyez sur la touche EXIT X pour en-sortir.

Récepteur de télévision Numérique Terrestre

7. Audio numérique - Prise S/PDIF

Avec la TNT, certaines chaînes comme TF1, M6 ou NRJ12 vous proposent de bénéficier d'une(Meilleure qualité sonore pour leurs émissions, en diffusant en option un canal audio numérique.

Pour savoir si la chaine courante diffuse du son numérique, appuyez sur la touche INFO pour afficher la bannière d'information et vérifie la présence du logo «AC3» en haut à droite de cette dernière.

Si ce logo est present, vous devez effectuer les manipulations suivantes pour bénéficier du son numérique de ces chaînes :

1. Connectez d'abord l'équipment audio déquat (Ampli, chaîne Hi-Fi, etc.) à la prise « Audio S/PDIF » de votre récepteur (voir Face arrêté du récepteur). Le cable nécessaire à cette connection n'est pas fourni.
2. Mettez l'équipment audio sous tension et le régler (voir la notice de votre équipement Audio).
3. Lorsque vous regardez une chaîne avec le logo « AC3», appuyez sur la touche Choix Audio ?
4. Sélectionnez « Langues Audio » puis choisissez-en uneCOMMENÇANT par « AC3 » (par exemple : « AC3 fra ») avec les flèches «▶», puis appuyez sur la touche EXIT X.

Votre récepteur gardera ainsi en mémoire votre choix de sortie audio chaîne par chaîne. Ce réglage est sauvégardé même si vous changez de chaîne ou éteignez le récepteur.

1. Pour désactiver l'audio numérique, Sélectionnez d'abord la chaîne en question et appuyez sur la touche Choix Audio , puis Sélectionnez une langue sans le mot « AC3 » (par exemple : « fra »), et terminez par un appui sur la touche EXIT X.

Note

Lorsque le son numérique est activé, votre téléviseur n'émet:aucun son, et votre magnétoscope / enregistreur DVD ne reçoit:aucun son non plus.

8. Guide électronique des programmes (EPG)

Lorsque vous appuyez sur GUIDE , votre téléviseur affichera une liste avec :

• la liste des chaînes dans la partie gauche, et
• le nom de l'émission courante, et le nom de l'émission suivante de la chaîne sélectionnée dans la partie droite.

Vou puez selectionner une émission avec les flèches ▲ ou

▼, et visualiser la chaîne en appuyant sur la touche OK OK.

Note

Vousserez amené à parcourir la liste des chaînes avec les flèches pourmettre à jour les informations.

Sur les chaînes émettant un guide des programmes des émissions à partir, vous pouvez appuyer sur la touche 1 pour y acceder.

Pour information, à l'heure où cette notice est rédigée, seules TF1, Canal+, M6, W9, NT1, NRJ12... émettent ce type d'information.

Récepteur de télévision Numérique Terrestre

9. Enregistrements Video sur USB

Ce mode d'enregistrement permet de bénéficier de l'avantage du Double Tuner + magnétoscope numérique.

Mode Direct / Mode Différé

Note

Cette fonction est accessible à condition de connecter en Face avant du récepteur, (page 10) un périphérique de stockage USB ou un disque dur externe.

Un enregistrement d'une heures, requiert environ 2 Go d'espace disque.

Ce mode d'enregistrement glissant permet de suspendre momentanément un programme, de passer du mode direct au mode différé, de revenir en arrêt et de revoir le programme en différé.

Paramétrer votre magnétoscope numérique

Dans MENU > Média+ > Configuration PVR, vous pouvez paramétre, et activer la durée d'enregistrement du mode différé.

Pause / Play

Vous regardez un programme et vous souhaitez faire une pause sans en manquer la suite? Appuyez sur la touche. Pour reprene le programme en cours, appuyez sur la touche.

Retour rapide

Vouspouvezyouxdéplacerrapidementenarriereavecla touche

Sur le bandeau, le décalage Différé/Direct affché augmente alors. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 24 fois la vitesse nominale).

Avance rapide

Voussoupvezyousdéplacerrapidementenavantavecla touche ▷Surlebandeau,ledécalage Différé/Divectaffichédiminuealors.Enappuyantplusieursfois sur cette touche,vousoupvezaugmenter la vitesse de déplacement(Jusqu'à24faisla vitesse nominale).

Si vous restez en avance rapide, vous finirez par retrouver le direct.

Stop

Voussouspèze à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche

Enregistrement spontané

Appuyer sur la touche , une fenêtre s'ouvre et vous invite à préciser la durée d'enregistrement.

L'enregistrement par défaut est de 2 heures.

Appuyez à nouveau sur Enregistrer pour lancer l'enregistrement.

Validatez avec la touche OK OK pour régler la durée d'enregistrement, puis validatez de nouveau avec la touche OK

Appuyez sur la touche EXIT poursorting. Une icône apparait dans l'angle supérieur gauche de l'écran pour préciser qu'un enregistrement est en cours.

Appuyez sur , , et vous permet de vous situer dans l'enregistrement glissant.

Un bandeau avec le décalage temps Différé/Direct est affché en bas de l'écran.

Note

Grçace au Double Tuner, vous pouvez enregistrer une chaine sur votre péripérisque USB et en visionner une autre en même temps.

Accès aux enregistrements

Dans MENU > Média+ > Librairie d'enregistrement, vous pouvez :

acceder à la liste des enregistements et les verrouiller,
les visualiser,
les renommer,
les supprimer.

Pour lancer la lancer la lecture, selectionner à l'aide des flèches ▲ ou ▼ l'enregistrement, puis validez avec la touche OK OK.

Note

Pendant la lecture, le magnétoscope numérique est pilote par les touches

et ▶, ▶, ▶ et

Récepteur de télévision Numérique Terrestre

10. Enregistrements Video sur magnétoscope

Connectez simplement votre magnétoscope sur la prise péritel AUX de votre récepteur.

Note

Ceci vaut également pour les enregistrateurs DVD.

Ce mode ne bénéficia pas de l'avantage « Double Tuner ». Vous ne pouvez pas visionner une autre chaine durant l'enregistrement. Le fonctionnement se fait en mode Simple Tuner.

Pour enregistrer une chaine, commencez par visualiser la chaine sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV (ou 0, EXT, etc.) du magnétoscope.

En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.

Pour dire une cassette, mettez d'abord toute récepteur en veille, puis lancez simplement la lecture de la cassette : le magnétoscope prendra automatiquement la main sur toute récepteur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de toute magnétoscope.

Programmer un enregistrement

Pour programmer un enregistrement sur une chaîne de la TNT à partir de votre magnétoscope / enregistrer DVD, vous devez aussi programmer l'activation de votre récepteur TNT, en parallelle.

1. Commencez par visualiser et identifier la chaine souhaitatione.
2. Allez dans MENU > Configuration utiliser > Programmation événement > Programmation ou appuyez sur TIMER.
3. Choisissez un numéro libre sur la ligne Numéro (la première fois, choisissez 1) avec les flèches .
4. Choisissez Une fois sur la ligne Mode avec les flèches

Note

Vous pouvez aussi désir Quotidien, Hebdomadaire ou Mensuel pour programmer un enregistrement périodique.

1. Vérifiez le nom de la chaine sur la ligne Programme, et le changer avec les flèches le cas échéant.
2. Choisissez le mois sur la ligne Mois, avec les flèches
3. Choisissez le jour sur la ligne Jour, avec les flèches
4. Entrez l'heure de début de votre émission sur la ligne Heure : appuyez d'abord sur la touche OK OK, saississez l'heure et les minutes avec les touches numériques, puis validez avec la touche OK OK.
5. Désactive l'option Enregistrement USB.
6. Appuyez sur EXIT X
7. Une fenêtre de confirmation apparait : Sélectionnez Oui, puis validez avec la touche OK (ok).
8. Eventuellesment, appuyez plusieurs fois sur EXIT pour quitter tous les menus.
9. Réglez maintainant votre magnétoscope avec les mêmes données pour qu'il enregistre la chaine AV au même moment.

Récepteur de télévision Numérique Terrestre

11. Multimédia

Le récepteur vous permet de visionner, dire et:gérer les fichiers multimédias stockés sur un péphérique de stockage connecté dans le port USB situé en Face avant du récepteur, (page 10).

Note

Le disque dur externe peut'être auto-alimenté

Le gestionnaire multimédias (Média+) vous permet de :

• litre ou visionner vos fichiers multimédias (musiques, photos ou videos) stockés sur le pérophérique,
• gérer vos enregistrements video,
• configurer l'enregistrement Mode Direct / Mode Différé, (page 20),
• formater votre périphérique de stockage USB ou disque dur externe.
• Déconnecter correctement votre périphérique de stockage.

Formats de fichiers的支持és

• Image: JPEG, BMP.
• Musique: MP3.
• Video: MPEG2.

Accès au gestionnaire de listes multimédias

Appuyez sur la touche Menu M, selectionnez le menu Media+ et appuyez sur la touche OK OK.

1. Dans MENU > Média+ > Lecteur Média, vous pouvez visualiser et sélectionner les fichiers listedes sur le périhérique de stockage.

1. Dans MENU > Média+ > Lecteur Média, avec les flèches « ou », vous sélectionné le menu Réglage et validez en appuyant sur la touche OK OK

1. Vous pouvez paramétre le diaporama (affichage de vos photos).

Récepteur de télévision Numérique Terrestre

12. Menus d'installation

La programmation de votre récepteur se fait par l'intermédiaire des menus. Appuyez sur la touche
MENU pour acceder au menu principal.

Pour vous déplacer dans les écrans et effectuer les différents paramétrages, utilisez les touches , , et pour indiquer vos choix, OK pour valider, et EXIT pour sortir des écrans.

Pour faciliter la lecture, l'accès à un menu donné sera décrit sous la forme:

MENU > Menu > Sous-menu

Par exemple, lorsque vous lirez "Allez dans MENU > Installation > Réglage du tuner", vous doivent effectuer les actions suivantes avec votre télécommande :

1. Appuyez sur la touche MENU M pour acceder au menu principal.
2. Appuyez sur la touche pour selectionner Installation, puis validez avec la touche OK OK
3. Appuyez sur la touche pour selectionner Reglage du tuner, puis validez avec la touche OK OK

Configuration utiliseur

Sélection de langue

1. Allez dans MENU >Réglage > Langue OSD.
2. Sélectionnez la langue de votre récepteur avec les flèches
3. Appuyez sur EXIT plusieurs fois pour memoriser votre sélection et quitter les menus.

Sélection du standard de sortie TV

1. Allez dans MENU > Réglage > Système de télévision.
2. Sélectionnez Mode d'affichage.
3. Sélectionnez le standard de votre télévisuer avec les flèches

PAL Standardeuropean
- NTSC Standard américain

Note

En cas de doute, laissez ce paramètre sur AUTO.

1. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Sélection du format de votre téléviseur

1. Allez dans MENU > Réglage > Système de télévision.
2. Sélectionnez Format TV.

3. Sélectionnez le format de votre télévisuer avec les flèches

4. 4:3LBPour un téléviseur 4:3. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
   4:3PSPour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et.gauche.
   16:9 Pour un téléviseur 16:9. Si votre téléviseur est régle correctement, le zoom 16:9 s'activera automatiquement en fonction de l'émission regardée.

5. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Sélection du mode de signaux envoyé à votre téléviseur

1. Allez dans MENU > Réglage > Système de télévision.
2. Sélectionnez Sortie video.

3. Sélectionnez le format de votre télévisuer avec les flèches

4. CVBSMode classique

5. RVBDonne une(Meilleure image.

Note

Pour profiter du mode RVB, vous devez posseder un cable péritel avec la totalité des broches connectées.

1. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activation / Déactualisation de la numérotation automatique

Cette fonction, une fois activée, vous permet d'avoir toutes les chaines classées automatiquement suivant l'ordre conventionnel (1 pour TF1, 2 pour France 2, etc.).

1. Allez dans MENU > Réglage > Système de télévision.
2. Sélectionnez Numérotation Auto.
3. Activez ou désactivez la fonction avec les flèches ▲ ▲

Note

En cas de doute, laissez cette fonction activée.

1. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activation / Désactivation de la veille automatique

Par défaut, votre récepteur est paramétré pour semettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande).

Récepteur de télévision Numérique Terrestre

1. Allez dans MENU > Réglage > Système de télévision.
2. Sélectionnez Veille auto.
3. Sélectionnez avec les flèches l'état désiré : désactivé ou activé.
4. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Personnaliser la liste des chaînes

Vouaves deux possibiltés pour personnelier la liste des chaînes :

• Créer des listedes de chaînes favorites (jusqu'à 8) ;
• Réorganiser les chaînes existantes en les supprimant ou les déplaçant.

Chaines favorites

Selectionner les chaînes favorites

1. Allez dans MENU > Canal > Listes des chaînes TV, et appuyez sur la touche OK OK.
2. Appuyez sur la touche 1pour entrer en mode Edition.
3. Sélectionné la chaîne que vous voulez ajouter à la liste et appuyez sur la touche OK OK.
4. Sélectionnez la liste favorites dans laquelle vous souhaitezmettre la chaîne et appuyez sur la touche 4.
5. Une fenêtre de confirmation apparait : appuyez sur la flèche

pour selectionner Oui, puis validez avec la touche OK OK. Un petit symbole apparaitra alors a cote du nom de la chaine.

Note

You pouvezmettre lameme chaîne dans plusieurslistes favorites.

1. Appuyez sur EXIT × plusieurs fois pour ménoriser votre sélection et quitter les menus.

Visualiser les chaînes favorites

1. Appuyez sur la touche
2. Sélectionnez avec les flèches ▲▼ la liste favorite souhaïée et validez avec la touche OK OK.
   Désomais, l'utilisation des flèches ▲▼ ou des touches P+, P- vous fera naviguer parmi les chaînes de la liste favorite sélectionnée.
3. Pour changer de liste favorites, appuyez sur OK pour afficher la liste des chaînes, puis Sélectionnéz la liste de chaînes favorites souhaïée avec les touches
4. Pour sorting du mode "liste favorite", appuyez sur OK pour afficher la liste des chaînes, puis Sélectionnéz la liste TV avec les touches ▲

Modifier la liste des chaînes

Effacer des chaines

1. Aliez dans MENU > Canal > Listes des chaînes TV, ou appuyez sur la touche OK OK
2. Appuyez sur la touche 1pour entrer en mode Edition.
3. Sélectionnez la chaîne à supprimer avec les flèches ▲▼.
4. Appuyez sur la touche OK OK. Une marque de selection apparait après le nom de la chaîne.
5. Répétez l'opération pour sélectionner les chaînes que vous pouze supprimer.
6. Appuyez sur la touche 4 pour supprimer les chaînes sélectionnées.
7. Une fenêtre de confirmation apparait : appuyez sur la flèche « pour sélectionner Oui, puis validez avec la touche OK OK.
8. Une fois l'effacement effectué, appuyez sur EXIT × plusieurs fois pour ménoriser votre sélection et quitter les menus.

Déplacer des chaînes

1. Aliez dans MENU > Canal > Listes des chaînes TV, ou appuyez sur la touche OK OK
2. Sélectionné la chaîne à déplacer avec les flèches ▲▼.
3. Appuyez sur la touche 4. Un petit marqueur avec des flèches apparait après le nom de la chaîne.
4. Déplace la chaîne à la place souhaïée avec les flèches ▲ ▼.
5. Appuyez sur la touche 4 pour valider la nouvelle place.

Note

Par défaut, le fait de déplacer une chaine ne modifie pas son numéro logique : par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera toujours le numéro 14.

Pour que le nombre de chaine change avec sa position, il faut que vous désactiviez la numérotation automatique : allez dans MENU > Réglage > Système de télévision > Numérotation Auto, etCHOISSEZ DÉSACTIVÉ avec les touches △ ▷.

Verrouillage parental

Le code PIN vous permet de bloquer les chaînes dont vous pouze restreindre l'accès, et/ou protégger la configuration du récepteur.

Important

Votre récepteur est configuré avec "0000" comme code PIN par défaut. Nous vous conseillons de le changer à la première'utilisation.

Récepteur de télévision Numérique Terrestre

Modifier le code PIN

1. Allez dans MENU > Réglage > Verrouillage parental.
2. Entrez votre code PIN actuel.
3. Allez sur la ligne Nouveau code PIN, puis entrez les 4 chiffres du nouveau code.
4. Sur la ligne Confirmez code PIN, repêtez le nouveau code.

Important

Veuillez noter précieusement votre code PIN.

1. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Bloquer ou débloquer des chaînes

1. Aliez dans MENU > Canal > Liste des chaînes TV, ou appuyez sur la touche OK (OK).
2. Appuyez sur la touche 1 pour entrer en mode Edition.
3. Sélectionnez la chaîne à verrouiller avec les flèches ▲ ▼.
4. Appuyez sur la touche 2 pour verrouiller la chaine selectionnée
5. Une fenêtre de confirmation apparait : appuyez sur la flèche ↓ pour sélectionner Oui, puis validez avec la touche OK OK. Un cadenas apparait. Appuyez de nouveau sur la touche 2 pour déverrouiller la chaîne : le cadenas disparait.
6. Selon la configuration de votre récepteur, vous serez améné à saisir le code PIN pour confirmer le verrouillage.
7. Repetez l'opération pour toutes les chaînes à verrouiller.
8. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Activer ou désactiver le verrouillage parental

1. Aliez dans MENU > Réglage > Verrouillage parental.
2. Entrez votre code PIN.
3. Allez sur Verrouillage de canaux, puis selectionnez le niveau de verrouillage avec les touches
4. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Une fois activé, vous nevez saisir le code PIN à chaque fois que vous voulez regarder une chaîne bloquée.

Verrouiller la configuration du récepteur

1. Allez dans MENU > Réglage > Verrouillage parental.
2. Entrez votre code PIN.
3. Allez sur Verr Menu, puis selectionnéz Activé avec les touches ▲ ▲
4. Appuyez sur EXIT × plusieurs fois pour mémoriser votre sélection et quitter les menus.

Une fois activé, vous devez saisir le code PIN à chaque fois que vous voulez modifier un paramètre important de votre récepteur.

Recherche de chaînes

Cette opération est à faire des que vous perdez une chaine, ou lorsque de nouvelles châines sont diffusées dans votre région.

1. Aliez dans MENU > Installation > Recherche Automatique.
2. Sur la ligne Mode de balayage, laissez votrechioix sur Toutes les chaînes.

Note

Sur la ligne Mode de balayage, vous pouvez désirier gratuites seulement pour ne limiter la recherche qu'aux chaînes gratuites.

Toutefois, nous vous déconseillons cette option car un certain nombre de chaînes payantes possédant des plages en clair (tel que Canal+, Paris Première, TPS Star,...) seraient ignorées si ces dernières émettent en crypté au moment de la recherche.

1. Allez sur la ligne Recherche, et appuyez sur OK OK

Réinitialisation de votre récepteur

La réinitialisation peut être utile, au cas où vous auriez effectué une configuration, et que certaines fonctions ne sont plus disponibles.

En réinitialisant votre récepteur, vous revenez dans la configuration d'origine.

Important

Tous vos paramètres salariés (châînes favorites, radios, etc.) seront perdus.

1. Allez dans MENU > Outils > Réinitialisation.
2. Entrez votre code PIN.
3. Une fenêtre de confirmation apparait : appuyez sur les flèches «▶ pour sélectionner Oui, puis validez avec OK OK.
4. Patientez jusqu'à ce que le menu de selection de langue et pays apparaisse.

Récepteur de télévision Numérique Terrestre

13. En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Important

En cas de problème de réception en numérique terrestre, renseignez-vous sur la position des émetteurs numériques, ainsi que sur les canaux utilisés.

Symptôme	Cause(s) possible(s)	Action
Vou receivez parfaitement les chaînes analogiques, mais aucune chaîne numérique.	Votre antennpe pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur.	Modifiez l'orientation de votre Antenne (voir Calage / Orientation de l'antenne ?, page 14).
	Vou habitez en apparlement. Vote système d'antenne collective n'est pas adapté au numérique terrestre.	ConsultezVote propriétaire ou toute syndie de copropriété.
	Votre zone n'est pas encore couverte par la TNT.	Aucune solution dans l'immédiat. Attendeze que vote zone soit couverte par la TNT.
Vou receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout, avec un niveau de réception peu élevé. En analogique, votre image n'est pas parfaitie.	Vouésitué loin de l'émetteur.	1 Essayez un amplificateur d'intérieur.1 Essayez un amplificateur de mât.1 Procurez-vous une antenne plus performante.
Vou receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appeareil électrique s'allume, par exemple).	Voués perturbé par des parasites.	1 Remplacez le cordon TV entre la prise TV et vote récepteur par un cordon à blindage renforcé.1 Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.
Vou receivez certains canaux, mais d'autres sont perturbés ou pas reçus du tout.	Voués vittme d'échos.	1 Modifiez légèrement l'orientation de l'antenne.1 Remplacez l'antenne par une nouvelle ayant des grilles anti-échos plus performantes.
Vou ne receivez que certains canaux inférieurs à 60 ; leurs supérieurs à 60 sont perturbés ou pas reçus du tout.	Votrte antennne coupe le haut de la bande UHF.	Procurez-vous une antennne performante sur toute la bande UHF.
Vou receivez les canaux compris entre 21 et 35 , mais pas ceux compris entre 36 et 69 (ou inversement).	Votrte antennne ne capte qu'une partie de la bande UHF.	Procurez-vous une antennne prévue pour fonctionner sur toute la bande UHF.
Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparentment aléatoires.	Vous âtes en limite de zone de couverture.	Procurez-vous une antennne plus performante.

En cas de problème persistants, veuillez vous adresser à votre vendeur spécialisé ou vousmettre en contact avec la Hotline de Sagemcom :

Qu'est-ce qu'une réception perturbée en numérique ?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet "mosaïque" sur l'image, ainsi que l'interruption du son, ou des bruits bizarrems qui s'ajoutent au son.

Réception avec antenné d'intérieur ?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné interieure. Il est toutfois possible de recevoir correctement avec une antenné interieure si vous étés situé à proximé d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs, ...). Il est donc possible que la réception soit perturbée par moments.

14. Garantie

ATTENTION

Termes et conditions valables exclusivement en France Métropolitaine

Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé

ou la Hotline Sagemcom au numero 01 70 48 04 83.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline Sagemcom vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante.

1. Le matériel neuf est garanti (pièces et main d'oeuvre)¹ par Sagemcom Broadband SAS, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 12 mois à compter de la date d'achat du matériel, préuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 3 mois à compter de la date d'achat). Nous vous recommendons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme préuve de date d'achat.
2. Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par Sagemcom Broadband SAS jusqu'à la的最后一 minute de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention Sagemcom Broadband SAS. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3. Pendant cette période de garantie de 12 mois, le recepteur defectieux sera réparé gratuitemet. Le client devra n'éanmoins returner, à ses frais (transport + assurance), le matériel defctieux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agreés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 83.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix de Sagemcom Broadband SAS) et renvoyé à votre adresse en France, Gratisement.

Aucun matériel de prét ne sera fourni pendant le salarié de réparation.

Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• you assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment date et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.

1 Hors cas d'exclusions de garantie mentionnés plus loin dans le document.

1. Les pannes ou les dysfonctionnements dus :

Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrique non appropriée...), ou
- A des modifications du matériel effectuees sans accord ecrit de Sagemcom Broadband SAS, ou
- A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électricque ou de la terre), ou encore
- A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréeses par Sagemcom Broadband SAS.

1. Les détiérations consécutives à une insuffiance d'emballage et / ou à un mauvais conditionnement du matériel réexpédé au Centre de Réparation Agréé.
2. L'usage normale du matériel ainsi que l'usage des accessoires.
3. La fourniture de nouvelles versions logicielles.
4. Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires...
5. Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord de Sagemcom Broadband SAS.
6. Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
7. Les matériels returnés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 12 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par Sagemcom Broadband SAS et devront être régles avant tout return de matériel au Centre de Réparation Agréé.

ATTENTION:

1. Les pièces défectueuses échéées deviendront la propriété de Sagemcom Broadband SAS.
2. Sous réserve des dispositions légales impératives, Sagemcom Broadband SAS n'assure aucune garantie, explicite ou implicite, autre que cette expression prévue ci-dessus. Notamment, Sagemcom Broadband SAS ne prendaucenengagement etneconsentaucenegarantie surla qualité ou la performance du matériel pourquelqueusage particulierquece soit.La responsabilité de Sagemcom Broadband SAS,qu'elle qu'en soit la cause,est limitée au prix payé par le Client pour le matériel.Enaucuncas,Sagemcom BroadbandSASne répondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes,perte de bénéfices,perte de données,manque a gagner,atteinte à l'image,interruption de service ou tout autre préjudice financier ou commercial,au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourrait bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

Récepteur de télévision Numérique Terrestre

Bande de fréquences d'entrée RF :

UHF: 470-862 MHz (6, 7 ou 8 MHz BW)

VHF: 174-222 MHz (6, 7 ou 8 MHz BW)

DÉMODULATEUR

Mode COFDM: 2k et 8k supportés

SFN supporté

Modulation: QPSK, 16-QAM, 64-QAM

Taux de codage: 1/2 à 7/8

Mode : compatible hierarchique

Intervalle de garde : 1/4, 1/8, 1/16, 1/32

DÉMULTIPLEXEUR/DESEMBROUILAGE

Conformé à la norme ISO/IEC 13818-1.

DECODEUR VIDÉO

MPEG-2 (ISO/IEC 13818-2)

Niveau Profil:MP@MLà50Hz

Débit: 1.5 à 15 Mbit/s

Conversions : Pan et Scan ou Letterbox

Redimensionnement et zoom : haut/bas (1/4, 1/16)

DECODEUR AUDIO

Conformé à la norme ISO/IEC 13818-3.

MPEG-1 layer I et II (Musicam Audio)

MPEG-2 layer II

Mode : Mono, Stereo, Joint Stereo

Fréquences d'échantillonnage : 32/44,1/48 kHz

ENTRÉES/SORTIES A/V

Péritel TV

RVB, CVBS, Audio stéreo

Péritel AUX

CVBS, Audio stereo

1 connecteur S/PDIF

CONNEXION USB

Port : USB 2.0 High speed

ALIMENTATION ÉLECTRIQUE

Secteur: 220-240 V ~50/60 Hz

Consummation max.: 15 W (veille < 3 W)

Alimentation pour antenné interieure - Sortie : +5 V CC @ 50mA

FACE AVANT

1 Bouton POWER avec 1 LED bicolore (verte/rouge)

2 Boutons P+, P-

Récepteur infrarouge : 38 KHz

Taille (lpxh) : 230 x 40 x 26 mm

Poids: 800g

Température de fonctionnement: +5°C à +40°C

Température de stockage : -25°C à +65°C

ACCESSOIRES

1 x Telecommande

1 x Livret Utilisateur

Notes

Récepteur de télévision Numérique Terrestre

Notes

Notes

SageMcom
