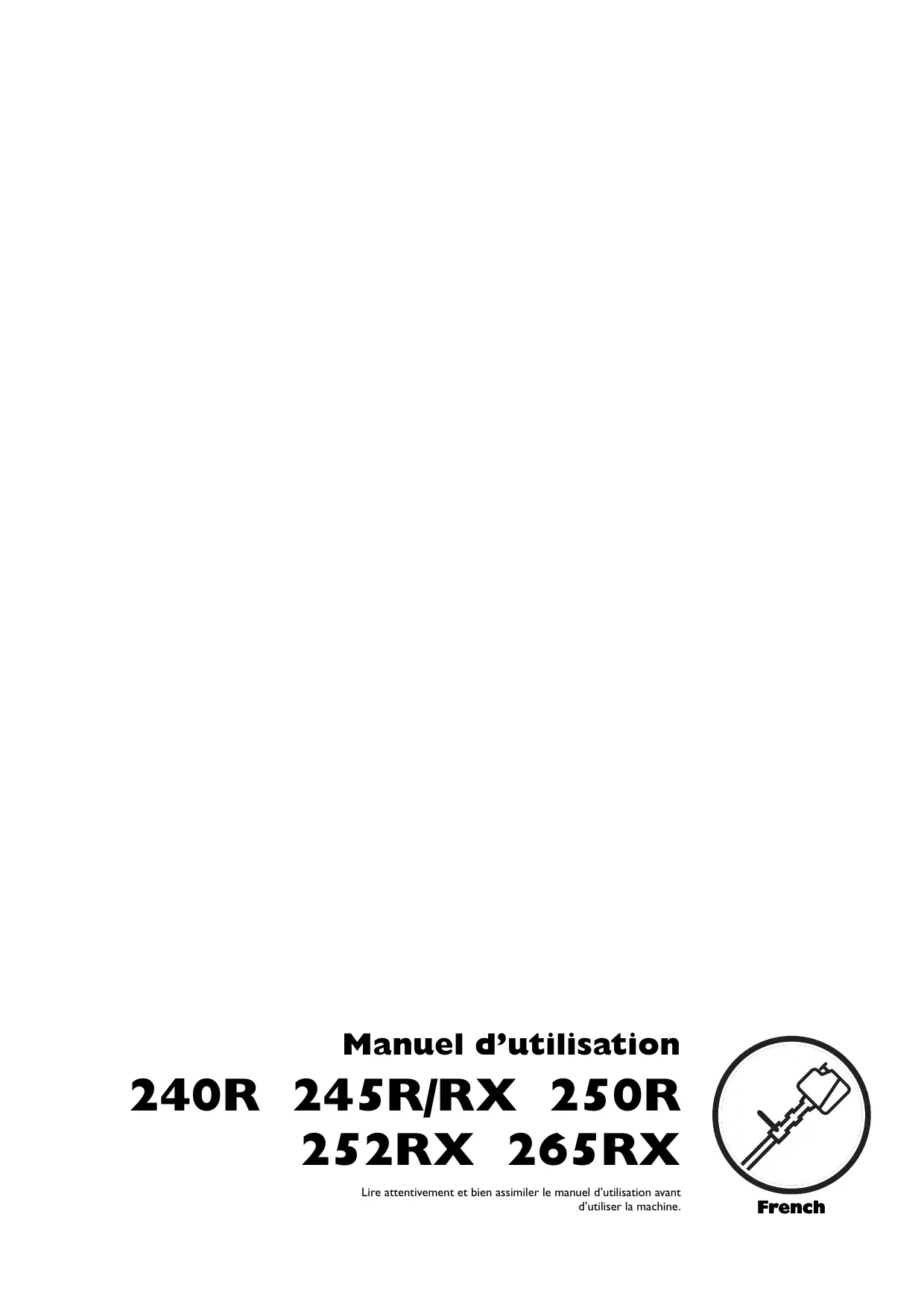

Retrouvez gratuitement la notice de l'appareil 245R HUSQVARNA au format PDF.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice 245R - HUSQVARNA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 245R de la marque HUSQVARNA.
Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Les machines équipées d’une lame d’éclaircissage ou à herbe peuvent être projetées violemment sur le côté quand la lame rencontre un objet dur. La lame peut sectionner les bras et les jambes. Toujours maintenir les personnes et les animaux à au moins 15 mètres de la machine. Flèches indiquant les limites quant à l’emplacement de la fixation de la poignée. Toujours porter des gants de protection homologués.
Équipement de protection personnelle Équipement de sécurité de la machine Contrôle, maintenance et entretien des équipements de sécurité de la machine Équipement de coupe Instructions générales de sécurité Méthodes de travail Techniques de travail de base QUELS SONT LES COMPOSANTS? Quels sont les composants de la débroussailleuse? (240R, 245R) Quels sont les composants de la débroussailleuse? (245RX) Quels sont les composants de la débroussailleuse? (250R) Quels sont les composants de la débroussailleuse? (252RX) Quels sont les composants de la débroussailleuse? (265RX) MONTAGE Montage du guidon et de la poignée d'accélération (240R, 245R, 250R) Montage du guidon et de la poignée d'accélération (245RX, 252RX) Position de transport, guidon (240R, 245R, 245RX, 250R, 252RX) Montage du guidon et de la poignée d'accélération (265RX) Montage de la lame et de la tête de désherbage Montage du protège-lame, de la lame à herbe et du couteau à herbe Montage du protège-lame et de la lame d’éclaircissage Montage de la protection de la tête et de la tête de désherbage Trimmy SII Montage des autres protections et équipements de coupe Adaptation du harnais et de la débroussailleuse Harnais standard Harnais Triobalance MANIPULATION DU CARBURANT Carburant Remplissage de carburant DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt ENTRETIEN Carburateur Silencieux Système de refroidissement Filtre à air Renvoi d’angle
Affûtage des lames et couteaux à herbe Affûtage de la lame d’éclaircissage Schéma d’entretien CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques Assurance de conformité UE
L’équipement de protection personnelle n’élimine pas les risques de blessure, mais en réduit la gravité en cas d’accident. Demandez conseil à votre revendeur pour le choix de l’équipement.
Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.
Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.
PROTÈGE-YEUX Toujours porter des protège-yeux homologués. L’usage d’une visière doit toujours s’accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l’UE). La visière doit être conforme à la norme EN 1731.
Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.
L’utilisation d’un fil mal enroulé ou d’un équipement de coupe mal affûté, défectueux (équipement non adapté ou mal affûté, voir le chapitre Affûtage de la lame) augmente le niveau des vibrations. Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien. Voir les instructions au chapitre Contrôle, maintenance et entretien des équipements de sécurité de la machine.
Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.
être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.
La lame d’éclaircissage est destinée au dégagement des bosquets et des arbustes.
La tête de désherbage est destinée au désherbage.
Un contre-écrou est utilisé pour la fixation de certains types d’équipements de coupe.
Remplacer la protection si elle a subi des impacts ou si elle présente des fissures. Vérifier régulièrement la fixation du silencieux dans la machine.
Si le silencieux de la machine est muni d’une grille antiflamme, il faut le nettoyer régulièrement. Une grille antiflamme bouchée entraîne une surchauffe du moteur pouvant provoquer des dommages graves.
Quand le harnais et la machine sont ajustés, contrôler le bon fonctionnement du dispositif de libération rapide du harnais.
équipement de coupe et grâce à un entretien correct: •
Maintenir les dents de la lame correctement affûtées! Suivre nos instructions et utiliser le calibre d’affûtage recommandé. Une lame mal affûtée ou endommagée augmente les risques d’accident.
Équipement de coupe
Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:
Augmenter la durée de vie de l’équipement de coupe. N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques. Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié. Maintenir les dents de la lame correctement affûtés! Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames. Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé.
Affûtage de la lame d’éclaircissage
Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques. Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Ne jamais utiliser la machine dans des conditions climatiques extrêmes telles que la froid intense ou climat très chaud et/ou humide.
être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
Risque de chocs électriques. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.
à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
IMPORTANT! Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupe-herbe. Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.
Adaptation du harnais et de la débroussailleuse
Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais.
Le parcours doit être déterminé de manière à éviter les fossés et autres obstacles du terrain. Adapter également le parcours en fonction du vent afin que les troncs déblayés tombent dans la partie déjà déblayée.
étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur.
• épaisse. On utilise pour cela aussi bien des lames à herbe que des couteaux à herbe.
• • Bien organiser le travail. Lorsque la lame est appliquée sur le tronc, toujours faire tourner le moteur à plein régime. Toujours utiliser des lames correctement affûtées. Eviter la taille de pierres. Contrôler le sens d’abattage (se servir du vent).
Respecter les règles suivantes afin d’éviter que les matériaux ne s’enroulent autour de la lame: 1 Toujours travailler en faisant tourner le moteur à plein régime. 2 Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.
Estimer d’abord le sens de chute du tronc. Commencer la coupe par le côté se trouvant dans le sens de chute de l’arbre. Effectuer la coupe d’abattage de l’autre côté. Ajuster la pression d’alimentation en fonction de l’épaisseur et du degré de dureté du type d’arbre. Les troncs minces demandent une alimentation plus importante, les troncs plus épais une alimentation plus légère.
• Débroussaillage avec une lame d’éclaircissage
Après l’utilisation, le renvoi d’angle peut être chaud pendant un moment. Risque de brûlures au contact.
Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.
Arrêter immédiatement la machine si une personne s’approche.
8 6 Aligner le trou de la vis de fixation de la poignée avec le trou du guidon.
Position de transport, guidon (240R, 245R, 245RX, 250R, 252RX)
Ajuster la gâchette d’accélération sur une position confortable. Le réglage s’effectue à l’aide des vis à six pans près de la poignée droite.
Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter. Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe. Placer la lame (D) sur l’axe sortant.
(NB! filetage à gauche).
400-500 tr/min. Voir les instruction au chapitre Carburateur. •
Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter. Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.
équipements de coupe
(L) et d’une plaque de renforcement (M) comme indiqué sur la figure. • Monter un toc d’entraînement (B) sur l’axe sortant. • Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter. • Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.
Un harnais et une machine correctement adaptés facilitent considérablement le travail. Ajuster le harnais afin d’obtenir la position de travail la plus confortable. Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.
Ouverture rapide de sécurité Relever le levier de verrouillage droit pour libérer la machine du harnais.
Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.
Soyez attentif au risque d’incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.
Cela entraîne une augmentation de la température du moteur, ce qui peut occasionner des avaries graves.
Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.
• DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche
Remplacer la tête de désherbage ou le carter de protection si l’un ou l’autre a subi des dommages ou présente des fissures.
(NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Remettre la commande de starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage. Ne jamais enrouler la corde du lanceur autour de la main. REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
Surrégime maxi. recommandé: Voir le chapitre Caractéristiques techniques. Pendant la période de rodage (8-10 pleins de carburant), régler le régime d’emballement à 600-700 tr/min sous le régime d’emballement recommandé (= ouvrir le pointeau H de 1/8 de tour supplémentaire).
(plus d’essence). Un mélange pauvre donne un régime plus haut et un mélange riche donne un régime plus bas.
Chercher le régime de ralenti maximum en vissant et dévissant lentement le pointeau de bas régime. Une fois le régime maximum atteint, dévisser le pointeau L de 1/4 tour. + 1/4
Le réglage de base est plus riche que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par une personne qualifiée. Le réglage de base peut varier entre: H = 1 à 1 1/4 de tour, L = 1 à 1 1/4 de tour.
French Le pointeau haut-régime H agit sur la puissance, le régime, la température du moteur et sur la consommation en carburant. Un pointeau haut-régime H trop vissé (carburant trop pauvre) entraîne un régime trop élevé et endommage le moteur. Ne pas laisser le moteur tourner à plein régime pendant plus de 10 secondes. Donner les pleins gaz et tourner le pointeau haut-régime H très lentement dans le sens des aiguilles d’une montre jusqu’au ralentissement du moteur. Tourner ensuite le pointeau haut-régime H très lentement dans le sens inverse jusqu’à ce que le moteur tourne de manière irrégulière. Tourner ensuite légèrement le pointeau haut-régime H dans le sens des aiguilles d’une montre jusqu’à ce que le moteur tourne de manière régulière.
Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d’échappement loin de l’utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable. Certains silencieux sont munis d’une grille pare-étincelles. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d’un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston. 240R/245R/245RX
REMARQUE! Pour un réglage optimal du carburateur, il convient de faire appel à un revendeur qualifié/atelier de réparation disposant d’un compte-tours.
Un réglage correct du carburateur se traduit par une accélération franche de la machine avec un léger phénomène quatre temps au régime maximal. L’équipement de coupe ne doit pas tourner au ralenti. Un réglage trop pauvre du carburant avec le pointeau bas-régime L peut causer des démarrages difficiles et une mauvaise accélération. Un réglage trop pauvre du carburant avec le pointeau hautrégime H se traduit par une perte de puissance = capacité réduite, mauvaise accélération et/ou détérioration du moteur. Un réglage trop riche du carburant avec les pointeaux L et H se traduit par des problèmes d’accélération ou un régime de travail trop faible.
Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie!
265RX Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter.
Toujours utiliser l’huile pour filtre HUSQVARNA, réf. 531 00 92-48. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau. Le filtre à air doit être maintenu propre pour éviter: •
240R, 245R/RX Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.
à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.
A et B. A est le filtre à air et B le pré-filtre. Les deux filtres doivent être lavés dans de l’eau savonneuse puis séchés. Huiler ensuite le filtre A, voir les instructions du chapitre Huilage du filtre à air.
Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles. Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre.
Au besoin, faire un remplissage d’appoint avec une graisse spéciale.
11 S’assurer que la tête de désherbage est intacte et qu’elle n’est pas fissurée. Au besoin, remplacer la tête de désherbage. 12 Vérifier le serrage du contre-écrou. En cas d'utilisation du bol de garde au sol monté sur roulement, contrôler le serrage de la vis de blocage. 13 S’assurer que la protection de transport de la lame est intacte et qu’il se fixe correctement. 14 S’assurer que toutes les vis et tous les écrous sont bien serrés. 15 Vérifier que les vis qui fixent le renvoi d’angle contre le tube de transmission sont serrées.
