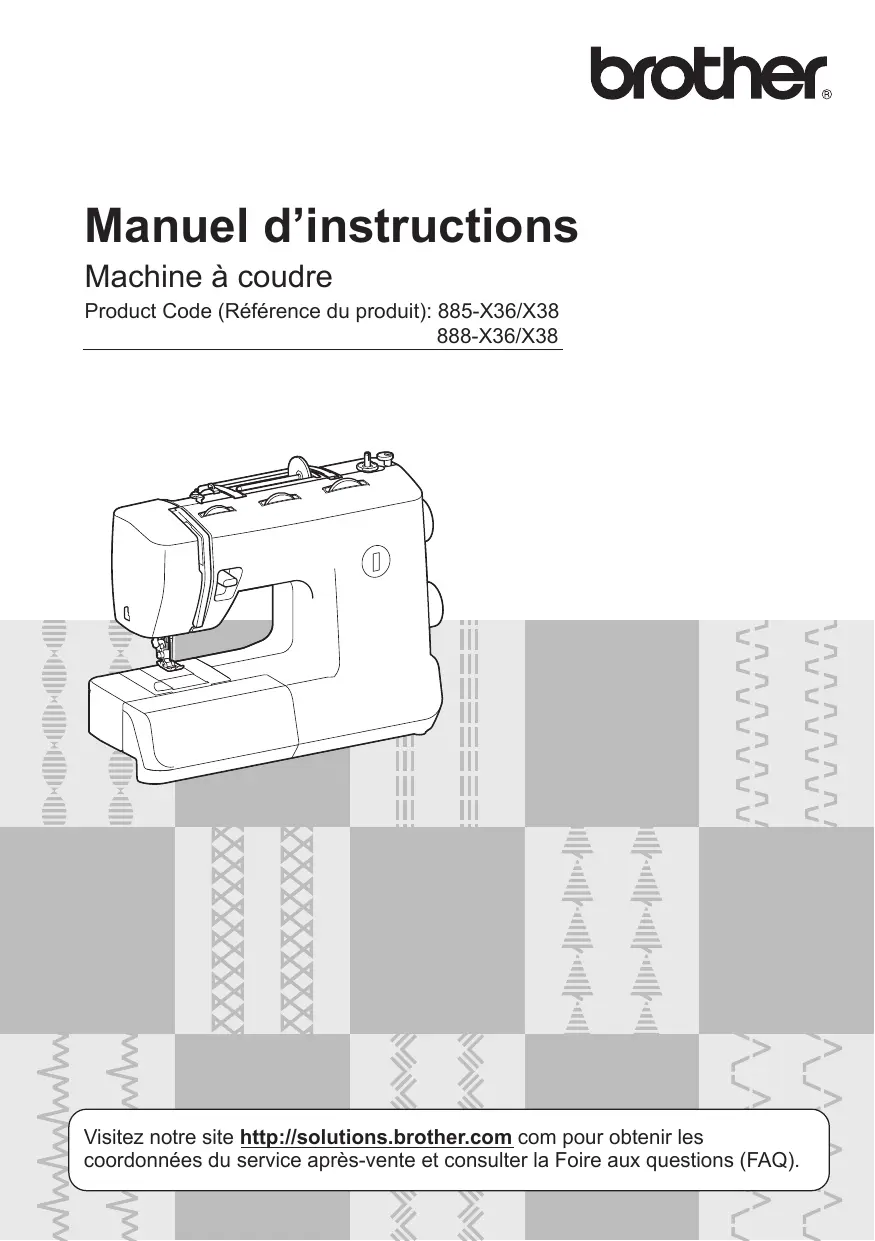

MODE D'EMPLOI

HF37 BROTHER

+ Pour débrancher la machine, mettez-la sur «O » (position de mise hors tension), puis sortez la fiche de la prise d'alimentation électrique. Ne tirez pas sur le cordon. Branchez directement la machine dans la prise électrique. N'utilisez pas de rallonge. Débranchez toujours votre machine si le courant est coupé.

N'utilisez jamais cette machine si sa fiche ou son cordon d'alimentation est endommagé, si elle ne fonctionne pas correctement, si elle est tombée ou a été endommagée ou en cas de contact avec de l'eau. Renvoyez-la à votre revendeur ou au centre de service agréé le plus proche des fins d'examen, de réparation ou de réglage électrique ou mécanique.

+ Cessez d'utiliser la machine et débranchez immédiatement le cordon d'alimentation si vous constatez quoi que ce soit d'anormal : odeur, chaleur, décoloration ou déformation alors que la machine est utilisée ou stockée.

+ Portez toujours la machine en la tenant par sa poignée. Si vous ne soulevez pas

la machine par les endroits indiqués, vous risquez de l’endommager ou de la faire tomber et de vous blesser.

+ Lorsque vous soulevez la machine, veillez

à ne pas faire de mouvement brusque ou inconsidéré, vous risqueriez de vous blesser au niveau du dos ou des genoux.

4 Maintenez toujours votre espace de travail dégagé :

+ N'utilisez jamais la machine si l’une des ouvertures d'aération est bouchée.

Ne laissez pas les peluches, la poussière et les morceaux de tissu s'accumuler car ils pourraient obstruer les ouvertures d'aération de la machine et de la pédale de commande.

Ne posez rien sur la pédale de commande.

N'utilisez pas de rallonge. Branchez directement la machine dans la prise électrique.

N'insérez ou ne laissez jamais tomber un objet dans les ouvertures.

Ne faites pas fonctionner la machine en cas d'utilisation d'aérosols (pulvérisations) ou d'administration d'oxygène.

N'utilisez pas la machine à proximité d'une source de chaleur, telle qu'une cuisinière ou un fer à repasser : la machine, le cordon d'alimentation ou le vêtement en cours de confection risquerait de prendre feu, vous exposant à des risques de brûlure ou de choc électrique.

Ne posez pas cette machine sur une surface instable, telle qu'une table bancale ou inclinée : elle risquerait de tomber et de vous blesser.

5 Vous devez faire preuve d'une grande prudence lorsque vous cousez :

+ Faites toujours particulièrement attention à l'aiguille. N'utilisez pas d’aiguilles tordues ou endommagées. + Ne touchez aucune pièce en mouvement. Vous devez faire preuve d'une grande prudence avec l'aiguille de la machine.

+ Ne mettez pas la machine sous tension alors que vous appuyez sur la pédale. La machine pourrait se mettre en marche de manière inattendue et s'endommager ou entraîner des blessures.

Éteignez la machine en mettant l'interrupteur sur la position « © » si vous souhaitez effectuer une intervention dans la zone de l'aiguille.

N'utilisez pas de plaque d’aiguille endommagée ou inadéquate, car vous risqueriez de casser l'aiguille. Ne poussez pas ou ne tirez pas le tissu en cousant, et observez attentivement les instructions lorsque vous cousez à main levée pour ne pas entraver le fonctionnement de l'aiguille et causer sa rupture.

Cette machine n'est pas un jouet :

+ Vous devez donc être très attentif lorsque des enfants l'utilisent ou se trouvent à proximité.

+ Tenez le sac en plastique dans lequel cette machine a été livrée hors de porée des enfants, ou jetez-le. Ne aissez jamais les enfants jouer avec ce sac : ils risqueraient de s'étouffer.

+ N'utilisez pas la machine à l'extérieur.

Pour une vie prolongée de votre machine :

+ Ne rangez pas la machine dans des endroits exposés directement aux rayons du soleil où très humides. N'utilisez pas et ne mettez pas la machine à proximité d’un radiateur, d’un fer à repasser, d’une lampe à halogène ou d’autres objets chauds. Utilisez uniquement des savons ou des détergents neutres pour nettoyer le boîtier. Le benzène, les solvants et les poudres à récurer peuvent endommager le boîtier et la machine et ne doivent donc jamais être utilisés. Pour une installation correcte, consultez toujours le manuel d'instructions pour remplacer ou installer tout assemblage, le pied-debiche, l'aiguille ou toute autre pièce.

Pour la réparation ou le réglage :

+ Si la lampe (diode à émission de lumière) est endommagée, elle doit être remplacée par un revendeur agréé.

+ Lors d’un dysfonctionnement où d’un réglage requis, suivez tout d'abord le tableau de dépannage à l'arrière du manuel d'instructions pour inspecter et régler la machine vous-même. Si le problème persiste, consultez votre revendeur Brother local agréé.

N sez cette machine que de la

manière prévue, décrite dans ce manuel.

N isez que les accessoires

recommandés par le fabricant qui sont

décrits dans ce manuel.

Le contenu de ce manuel et les

spécifications de ce produit sont sujets

à des modifications sans préavis.

Pour plus formations sur le

produit, visitez notre site Web à

l'adresse www.brother.com

d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances nécessaires, à moins qu’elles ne soient aidées par une personne veillant à leur sécurité. Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec cet appareil.

Les enfants de 8 ans ou plus et les personnes souffrant d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances requises, peuvent utiliser cet appareil s'ils sont encadrés ou s'ils ont reçu des instructions leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.

MALTE ET À CHYPRE UNIQUEMENT IMPORTANT En cas de remplacement du fusible de la fiche, utilisez un fusible certifié ASTA à BS 1362, c'est-à-

dire portant la marque € , d'une capacité correspondant à celle indiquée sur la fiche.

+ Remettez toujours le couvercle du fusible. Ne branchez

jamais la machine lorsque le couvercle du fusible est ouvert

+ Sila prise électrique disponible ne correspond pas à la

fiche fournie avec cet équipement, vous devez contacter votre revendeur agréé pour obtenir le cordon correct

Vérification de l'aiguille Remplacement de l'aiguille Changement du pied-de-biche

LES COMMANDES Sélecteur de modèle de point

Couture au point extensible Noms et modèles de points

Sélecteur de longueur de point 12

Sélecteur de largeur de point . 2 Levier de couture en marche arrière 13

Sélecteur de réglage des griffes d'entraînement … 13

COMMENT ENFILER LA MACHINE Bobinage de la canette . Enfilage du fil de dessous Enfilage du fil de dessus Comment faire sortir le fil de dessous COMBINAISONS DE TISSU, FIL ET AIGUILLE

2. NOTIONS ÉLÉMENTAIRES DE COUTURE .

Instructions à lire avant de commencer à coudre

Pour commencer à coudre . Échantillon …. Modification du sens de couture Couture de tissus épais . Couture de tissus fins

Couture de tissus élastiques

Couture de pièces cylindriques.

Comment coudre avec des aiguilles jumelées

{en option] . Tension du fil

3. POINTS INTÉGRÉS …

Équilibrage de boutonnières Couture de boutons... 5. COMMENT UTILISER LES ACCESSOIRES ET LES APPLICATIONS .

Fixation d'une fermeture à glissière 40

Création de fronces . a Reprisage ai Tournez le sélecteur pour régler la longueur de point.

@ Sélecteur de largeur de point (Page 12)

Tournez le sélecteur pour régler la largeur de point.

@ Sélecteur de tension supérieure (Page 29)

Cette pièce règle la tension du fil de dessus.

© Guide-fil et disque de pré-tension de bobinage de la canette (Pages 14, 18)

© Levier compensateur du fil (Page 20)

@ Coupe-fil (Page 26)

Faites passer les fils par le coupe-fil pour les couper.

Enfile-aiguille (Page 21)

© Canette à installation rapide (Page 16, 22)

Indique le numéro du point à réaliser.

@ Sélecteur de modèle de point (Page 9)

Tournez le sélecteur dans un sens ou dans l'autre pour choisir le point que vous souhaitez.

Cette pièce permet de relever et d'abaisser l'aiguille manuellement.

® Prise/Connecteur de la pédale du rhéostat (Page 6)

Branchez la fiche de la pédale du rhéostat et connectez la machine à l'alimentation électrique.

@ Levier du pied-de-biche (Page 18)

Cette pièce permet de relever et d'abaisser le pied- de-biche. & Levier boutonnières (Boutonnière automatique en une étape) (Page 36) Abaissez le levier boutonnières pour coudre les boutonnières. @ Poignée Transportez la machine à coudre par sa poignée. @ Guide-fil (Page 15, 19) I sert à passer le fi sur la canette et à enfiler l'aiguille de la machine. & Porte-bobine et couvercle de la bobine (Page 14, 19) Cette pièce permet de maintenir la bobine de fil. & Pédale du rhéostat (Page 7) Vous pouvez utiliser celte pédale pour contrôler la vitesse de la machine et pour commencer à coudre et arrêter de coudre. Pédale du rhéostat : Modèle KD-1902 pour 110-120 V KD-1902 pour 110-127 V (Brésil uniquement) Modèle KD-2902 pour 220-240 V La référence de la pédale du rhéostat varie en fonction du pays ou de la région. Contactez votre revendeur où le centre de service agréé le plus proche.

Les accessoires sont rangés dans l'espace de rangement

à l'intérieur du plateau: Tirez le couvercle du plateau vers vous pour ouvrir l'espace de rangement.

© Compartiment d'accessoires Mettez la machine hors tension et débranchez-la dans les cas suivants : + Lorsque vous n’êtes pas à proximité de la machine. Après avoir utilisé la machine. En cas de panne de courant pendant que vous utilisez la machine. Lorsque La machine ne marche as bien à cause d'une mauvais connexion ou d'un débranchement. Pendant un orage électrique.

d’autres appareils. Vous risqueriez de vous électrocuter ou de provoquer un incendie.

© Ne touchez pas la fiche avec les mains mouillées. Vous risqueriez de vous électrocuter.

© Lorsque vous débranchez la machine, mettez-la toujours d'abord hors tension. Saisissez toujours la fiche pour la retirer de la prise de courant. Si vous tirez sur le cordon d'alimentation, celui-ci pourrait

être endommagé, et vous risqueriez de recevoir un choc électrique ou de causer un incendie.

© Veillez à ce que le cordon d'alimentation ne soit pas coupé, endommagé, modifié, plié avec force, tiré, tordu ni lié. Ne placez pas d'objets lourds sur le cordon d'alimentation. Ne placez jamais le cordon d'alimentation près d’une source de chaleur. Toutes ces actions pourraient endommager le cordon et causer un incendie ou un choc électrique. Si le cordon ou la fiche sont endommagé ramenez la machine à votre revendeur agréé pour la faire réparer avant de continuer à l'u

© Débranchez le cordon d'alimentation si vous n'allez pas utiliser la machine pendant une longue période de temps. Sinon, cela pourrait présenter un risque d'incendie.

Branchement de la fiche du cordon d’alimentation © Si une panne d'électricité se produit en cours d'utilisation de la machine à coudre,

Connectez la fiche de la pédale du mettez-la hors tension et débranchez le rhéostat à la machine. cordon d'alimentation. Pour une utilisation Branchez la fiche du cordon correcte, respectez la procédure nécessaire d'alimentation dans une prise murale. Lasque vous recérarez à machine à coudre.

Interrupteur p interrupteur de la lampe

Lorsque vous appuyez légèrement sur la pédale du rhéostat, la machine marche à petite vitesse. Lorsque vous appuyez plus for, la vitesse de la machine augmente. Lorsque vous enlevez votre pied de la pédale du rhéostat, la machine s'arrête.

Mettez au rebut les aiguilles tordues d'une manière sûre.

@ Surface plane (couvercle du compartiment à canette, morceau de verre, etc.) lntellement sur la pédale et que la

e commence à coudre.

© N'utilisez que des aiguilles pour machine

à coudre à usage domestique. Les autres aiguilles pourraient se tordre ou se casser et vous blesser.

© N'utilisez jamais d’aiguille tordue. Une aiguille tordue pourrait se casser facilement et vous blesser.

Mettez la machine hors ten:

[2] Relevez l'aiguille en tournant la molette

® Levier du pied-de-biche

Tenez l'aiguille avec la main gauche, puis,

à l'aide d’un tournevis en forme de disque, tournez la vis du pince-aiguille en sens inverse des aiguilles d’une montre pour retirer l'aiguille.

@ Utiliser un tournevis en forme de disque

Vis du pince-aiguille

+ Ne forcez pas lorsque vous serrez ou desserrez la vis du pince-aiguille, sinon vous risquez d'endommager certaines pièces de la machine à coudre.

Le côté plat de l'aiguille orienté vers l'arrière de la machine, insérez l'aiguille jusqu’à ce qu’elle touche la butée. Puis, serez le pince-aiguille à l’aide du tournevis en forme de disque.

© N'utilisez que des pieds-de-biche qui ont été conçus pour être utilisés avec cette machine. Si vous utilisez d’autres pieds- de-biche, un accident pourrait survenir ou vous pourriez vous blesser.

Vous devrez changer le pied-de-biche selon ce que

voulez coudre et la façon dont vous voulez coudre.

Un) Mettez la machine hors tension.

Relevez le levier du pied-de-biche.

Q “<<: live entourant La molette

vers vous (dans le sens inverse des aiguilles d’une montre) de sorte que le repère de la molette soit orienté vers le haut.

© le bouton noir situé à l'arrière du support de pied-de-biche pour relâcher le pied-de-biche.

Support du pied-de biche Pied-de-biche Abaissez le levier du pied-de-biche et fixez le pied-de-biche sur le talon. Si le pied-de- biche est dans la position correcte, la barre devrait se bloquer par simple pression.

Pour sélectionner un point, tournez simplement le sélecteur de modèle de point, situé à droite de la machine à coudre. I est possible de tourner le sélecteur de modèle de point dans lune ou l'autre direction. La prochaine section présente les largeurs et longueurs de points recommandées.

+ L'affichage du numéro de modèle de point ne pivote pas indéfiniment

Si vous choisissez le plus grand ou le plus petit modèle de point à l'aide du sélecteur de modèle de point en continuant de faire tourner ce dernier dans la même direction, il tournera aisément mais le modèle de point ne sera pas modifié

@ Sélecteur de modèle de point

@ Numéro de modèle de point choisi

Couture au point extensible

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut.

Si vous réglez le sélecteur de longueur de point sur

« @ > ie modèle de point sélectionné se transforme en point élastique.

Les chiffres figurant sur le sélecteur de longueur de point représentent la longueur de point en millimètres {mm (1/25 po)

PLUS LE CHIFFRE EST ÉLEVÉ, PLUS LA LONGUEUR DE POINT EST IMPORTANTE. Le chiffre « O » signifie que le tissu n’est pas entraîné. Vous pouvez utiliser ce réglage lorsque vous cousez un bouton.

Le réglage de la plage « F » - « 1 » permet d'effectuer un point plumetis (point zigzag serré), utilisé pour réaliser des boutonnières et des points décoratifs. La position permettant d'effectuer un point plumetis dépend du tissu et du fil utilisés. Pour déterminer la position exacte du sélecteur, faites tout d'abord un essai avec le point et les réglages de longueur sur un morceau de tissu afin d'évaluer l'entraînement du tissu

@ Sélecteur de longueur de point

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d'une montre) de sorte que le repère de la molette soit orienté vers le haut. Les chiffres figurant sur le sélecteur représentent la largeur de point.

@ Sélecteur de largeur de point

Si vous avez sélectionné le point droit ou le triple point

élastique, vous pouvez changer la position de l'aiguille de gauche à droite en réglant le sélecteur de largeur de point.

A ATTENTION Sélecteur de réglage des

: et reolé iffes d'entraînement

© Une fois la largeur du point réglée, gl tournez lentement la molette vers vous Utilisez le sélecteur de réglage des griffes d'entraînement

(dans le sens inverse des aiguilles d'une pour relever ou abaisser les griffes d'entraînement en montre) et vérifiez que l'aiguille ne touche | | fonction du travail réalisé. Lorsque vous reprisez ou pas le pied-de-biche. Si c’est le cas, vous cousez des boutons, les griffes d'entraînement doivent risquez de casser ou de tordre l'aiguille. être abaissées (le vêtement n'est pas entraîné).

© Siles points se tassent, augmentez la He longueur du point. Si vous continuez à É Remarque coudre avec des points qui se tassent, vous © Lorsque vous relevez ou abaissez les griffes risquez de tordre ou de casser l'aiguille. d'entraînement, déplacez le sélecteur de réglage

des griffes d'entraînement au maximum, d'un côté

ou de l'autre. Etant donné que les griffes d'entraînement ne peuvent pas être abaissées à

Levier de couture en l'aide du sélecteur de réglage approprié

marche arrière lorsqu'elles viennent d'être relevées, tournez une fois le volant vers vous (dans le sens inverse des

Vous pouvez utiliser la couture en marche arrière pour faire aiguilles d'une montre), puis dès que les griffes des points de recul et renforcer les coutures. d'entraînement sont relevées, abaissez-les à l'aide Pour coudre en marche arrière, poussez à fond le levier de du sélecteur de réglage des griffes d'entraînement.

couture en marche arrière et maintenez-le dans cette position tout en appuyant légèrement sur la pédale du rhéostat, Pour coudre en marche avant, relächez le levier de couture en marche arrière. La machine coudra alors en marche avant.

D Levier de couture en marche arrière ® Sélecteur de réglage des griffes d'entraînement

@ Disque de pré- tension

pour la canette sur le porte-bobine.

Placez la bobine sur le porte-bobine de sorte

gel se ouve à l'horizontale et que le fl se

(éroule vers l'avant depuis la partie inférieure.

© Ne mettez pas la machine sous tension alors que vous appuyez sur la pédale. La machine pourrait se mettre en marche re inattendue et s’endommager ou entraîner des blessures.

Placez la canette sur l'axe du bobineur de canette en faisant en sorte que l'axe se place dans l’encoche de la canette.

© Si la bobine est mal positionnée et que le fil ne se déroule pas correctement, ce dernier risque de s’emmêler autour du

Encoche porte-bobine.

Ressort sur l'axe Faites glisser l'axe du bobineur de canette Faites glisser le couvercle de la bobine sur vers la droite jusqu’à ce qu'il se mette en le porte-bobine. place. Placez le couvercle de la bobine le plus à

droite possible sur le porte-bobine, le côté légèrement arrondi tourné vers la gauche, de sorte que la bobine se trouve à l'extrême droite du porte-bobine.

couvercle de la bobine et laissez un petit les disques, en le tirant au maximum. espace entre le couvercle et la bobine de fil

® Crochet du guide-fl de bobinage de la canette

@ Disque de pré-tension

© Couvercle de la bobine (pet Tout en tenant de la main gauche le fil

@ Bobine (fl bobiné façon croisée) que vous avez fait passer dans le guide-fil

© Espace pour bobinage, enroulez de la main droite l'extrémité du fil cinq ou six fois autour de

Tout en maintenant la bobine de la main la canette dans le sens des aiguilles d’une

droite, tirez sur le fil de la main gauche, puis faites passer le fil sous le guide-fil À.

D Le fil est coupé à la longueur adéquate.

© Veillez à couper le fil comme décrit fil de la canette n’est pas coupé à l’aide du coupe-fil intégré dans la fente de la base du bobineur, la canette risque de ne pas être correctement bobinée. En outre, le fil risque de s’emméêler autour de la

© Guide-ilB canette ou l'aiguille risque de se tordre ou de casser lorsque la canette tombe à court de fil.

© Lorsque vous mettez la machine à coudre sous tension ou lorsque vous tournez la molette après avoir bobiné le fil autour de la canette, vous entendez un cliquetis; il ne s'agit pas d'un dysfonctionnement

© La barre à aiguille ne se déplace pas lorsque vous faites glisser l'axe du dévidoir vers la droite.

appropriée avant d’enfiler le fil de dessous. + Voir la page 13 pour plus de détails sur le

bobinage de la canette.

Relevez l'aiguille en tournant la molette

vers vous (dans le sens inverse des

aiguilles d’une montre) ainsi que le levier

Retirez le couvercle du compartiment à

canette en le faisant glisser et tirez-le vers

© Veillez à placer la canette de façon à ce que le fil se déroule dans le sens correct. Si le fil se déroule dans le mauvais sens, il pourrait en résulter une tension incorrecte du fil ou la cassure de l'aiguille.

fente (@ et @). Puis, tirez le fil vers vous

pour le couper à l'aide d’un coupe-fil (@).

+ À présent, vérifiez que la canette tourne facilement dans le sens inverse des aiguilles d’une montre.

@ Coupe-fil (couper le fil à l'aide du coupe-fil)

N'utilisez jamais un fil de grammage 20 ou inférieur.

Utilisez l’aiguille et le fil selon une combinaison appropriée. Pour plus de détails sur les combinaisons appropriées d'aiguilles et de fils, reportez-vous à la section « COMBINAISONS DE TISSU, FIL ET AIGUILLE » à la page 24.

du fil spécial comme du fil nylon transparent ou du fil métallique, il est impossible d'utiliser l'enfile-aiguille.

© Vous ne pouvez pas non plus utiliser l’enfile-aiguille avec du fil d’une épaisseur de 130/120 ou supérieure.

© Vous ne pouvez pas utiliser l’enfile-aiguille avec une aiguille à oreilles ou une aiguille jumelée.

Q “mine or ein. Relevez l'aiguille en tournant la molette vers

vous (dans le sens inverse des aiguilles d'une

montre) de sorte que le repère de la molette

Relevez le levier du pied-de-biche. onire) de soit orienté vers le haut.

+ Si l'aiguille n'est pas correctement relevée, il est impossible d'enfiler la machine à coudre.

@ Levier du pied-de-biche

Placez la bobine sur le porte-bobine de sorte qu'elle se trouve à l'horizontale et que le fil se déroule vers l'avant depuis la partie inférieure.

Q "=" le couvercle de la bobine sur le porte-bobine.

© Lorsque vous cousez avec du fil fin et bobiné de façon croisée, utilisez le petit couvercle de la bobine et laissez un petit espace entre le couvercle et la bobine de fil.

Veillez à guider le fil à travers le levier compensateur du fil de droite à gauche comme illustré ci-après.

le) Abaissez le levier du pied-de-biche.

Levier compensateur du fil : n

© Levier compensateu Vérifiez que le repère de la molette est

bien dirigé vers le haut, comm

© Sile levier compensateur du fil est abaissé, il est impossible d'enrouler le fil de dessus autour du levier compensateur du fil. Veillez

à relever l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d’une montre) de sorte que le repère de la molette soit orienté vers le haut.

@ Repère sur la molette

possible vers le bas, puis tournez le levier vers l'arrière de la machine. Veillez à ce que le crochet passe à travers le chas de l'aiguille et saisisse le fil.

@ Levier de l'enfile-aiguille

le levier de l'enfile-aiguille vers l'avant de

D re Bas fle-tguille la machine (vers vous). Le crochet tirera © Guide à le fil à travers l'aiguille.

Tirez la boucle formée par le fil dans le chas de l'aiguille vers l'arrière de la machine.

Vous pouvez commencer à coudre immédiatement sans faire sortir le fil de la canette.

Lorsque vous cousez des fronces ou des pinces, vous pouvez faire sortir le fil de dessous à la main de façon à ce qu'il reste un peu de fil. Avant de faire sortir le fil de dessous, remettez la canette à l'intérieur.

Oo Relevez le levier du pied-de-biche.

@ ‘cest couvercle du compartiment à

canette, puis réinstallez la canette.

O ses" le fil le long de la fente dans la direction de la flèche et laissez-le à sans le couper.

+ Le couvercle du compartiment à canette devrait encore être enlevé.

Sortez environ 10 cm (4 po) des deux fils et tirez-les vers l'arriè les passant sous le pied-de-biche.

Lorsque vous cousez des tissus élastiques ou des tissus sur lesquels des points risquent de sauter, utilisez l'aiguille à pointe boule.

L'aiguille d'usine recommandée est « HG-4BR » (Organ). Les aiguilles Schmetz « JERSEY BALL POINT » 130/705H SUK 90/14 peuvent être utilisées en remplacement.

M Fil nylon transparent

Utilisez une aiguille 90/14 à 100/16, quel que soit le type de tissu ou de fil

© Ne tendez pas et ne tirez pas sur le tissu lorsque vous cousez car vous risquez d’endommager l'aiguille et de vous blesser.

© N'utilisez pas d’aiguilles tordues ou cassées car vous risquez de vous blesser.

© Faites attention que l'aiguille n'entre pas en contact avec les épingles de faufilage ou avec d’autres objets lorsque vous êtes en train de coudre. L'aiguille pourrait se casser et vous pourriez vous blesser.

© Utilisez toujours le pied-de-biche correct. Si vous utilisez un pied-de-biche inadapté, l'aiguille pourrait le toucher, se tordre ou casser et vous blesser.

Lorsque vous tournez la molette manuellement, tournez-la toujours vers vous (dans le sens inverse des aiguilles d’une montre). Si vous la tournez dans l'autre sens, le fil pourrait s'emméêler et endommager l'aiguille ou le tissu et vous risquez de vous blesser.

© Ne commencez pas à coudre sans avoir placé au préalable le tissu sous le pied-de-biche, sinon ce dernier risque d’être endommagé.

[5] Relevez le levier du pied-de-biche.

Pour commencer à coudre

© Mettez la machine sous tension.

vers vous (dans le sens inverse des aiguilles d’une montre) de sorte que le repère de la molette soit orienté vers le © 5eme po) haut.

Tournez le sélecteur de modèle de point pour sélectionner un point (voir page 9 - 12).

a] Changez le pied-de-biche (voir page 8).

Appuyez doucement sur la pédale du rhéostat.

» La machine s'arrête de coudre.

Vous pouvez utiliser la couture en marche arrière pour faire des points de recul et renforcer les coutures en appuyant sur le levier de couture en marche arrière. Reportez-vous à la section « Levier de couture en marche arrière » à la page 13 pour plus de détails

Relevez l'aiguille en tournant la molette vers vous (dans le sens inverse des aiguilles d’une montre).

Relevez le levier du pied-de-biche.

Tirez le tissu vers le côté gauche de la machine, puis faîtes passer les fils dans le coupe-fil pour les couper.

Arrêtez la machine, l'aiguille dans le tissu, à l'endroit où vous souhaitez changer le sens de la couture, puis relevez le levier du pied-de-biche. Utilisez l'aiguille comme pivot, tournez le tissu, abaissez le pied-de- biche, puis continuez à coudre.

Couture de tissus épais

M Sie tissu ne passe pas sous le pied-de-biche

Si le tissu passe difficilement sous le pied-de-biche, relevez au maximum le levier pour que le pied-de- biche se trouve dans sa position la plus haute.

© Si vous cousez du tissu de plus de 6 mm

(15/64 po) d'épaisseur ou si vous poussez le tissu trop fort, vous risquez de tordre ou de casser l'aiguille.

Faites glisser le plateau vers la gauche pour le dégager.

D Le plateau retiré, vous pouvez travailler en mode bras libre.

Comment coudre avec des

aiguilles jumelées (en option)

Nous avons conçu votre machine pour vous permettre de coudre avec ces aiguilles et deux fils de dessus. Vous

pouvez utiliser la même couleur ou deux couleurs de fil différentes pour faire de points décoratifs.

© Veillez à ce que l'aiguille ne touche pas le pied-de-biche.

© Ne cousez pas avec des aiguilles tordues.

Les aiguilles pourraient se casser et vous blesser.

M Fixation des aiguilles jumelées

Fixez les aiguilles jumelées de la même façon qu'une aiguille simple (voir page 7-8). Le côté plat des aiguilles devrait être tourné vers l'arrière et le côté arrondi devrait être tourné vers vous.

Enfilez le fil supérieur droit de la même manière que le fil supérieur gauche.

Le fil de l'aiguille droite passe devant le guide-

fil de la barre à aiguille.

@ Guide-fil de la barre à aiguille

OO: le pied zigzag « } ».

Pour plus de détails sur le changement du pied-de-biche, reportez-vous à la section

« Changement du pied-de-biche » à la page 8

© Lorsque vous utilisez des aiguilles jumelées, veillez à fixer le pied zigzag

«J, sinon l'aiguille risque de se casser ou la machine pourrait être endommagée.

6 Mettez la machine sous tension.

le) Sélectionnez un point.

(dans le sens inverse des aiguilles d'une montre) et vérifiez que l'aiguille ne touche pas le pied-de-biche. Si c'est le cas, vous risquez de casser ou de tordre l'aiguille.

© Lorsque vous utilisez des aiguilles jumelées, veillez à ne pas régler la largeur de point au-dessus de « 2,5 », sinon l'aiguille risque de toucher la plaque d'aiguille et de se casser.

« Pour commencer à coudre » à la page 25. > Deux lignes de points sont cousues en

© Si vous changez le sens de la couture,

veillez à soulever l'aiguille du tissu, puis relevez le levier du pied-de-biche et tournez le tissu. Dans le cas contraire, l'aiguille risque de se casser ou la machine pourrait être endommagée.

La tension du fil affectera la qualité de vos points. Il est possible que vous ayez besoin de la régler lorsque vous changez de tissu ou de fil

@ Endroit du tissu LT © Envers du tissu @ Fil de dessus @- © @ Fil de dessous © © Des boucles

apparaissent sur l'endroit du tissu

M La tension supérieure est insuffisante Des boucles apparaîtront sur l'envers du tissu

© Un mauvais enfilage du fil de dessus peut entraîner une tension insuffisante de ce dernier. Dans ce cas, reportez-vous à la section « Enfilage du fl de dessus » à la page 18 et enfilez de nouveau le fil de dessus.

Augmentez la tension en réglant le sélecteur de tension supérieure sur un numéro supérieur.

© Bord de l'ourlet souhaité

Endroit du tissu Bord du tissu Points de fauilage 1 © ° 3/16 po) (O] IC) © Bord de l'ourlet | souhaité Bord du tissu Faufilage

Bord de l'ourlet souhaité Endroit du tissu @ Fauflage

Bord de l'ourlet souhaité Point de faufilage

7) Glissez la pièce que vous souhaitez

coudre sur le bras, assurez-vous que le tissu est correctement entraîné, puis commencez à coudre.

@ Envers du tissu @ Pli de l'ourlet @ Point de chute de l'aiguille

@ Point de chute de l'aiguille

+ Pour plus de détails sur la modification de la largeur du point, reportez-vous à la section « Sélecteur de largeur de point » à la page 12. Réduisez votre vitesse de couture en tenant le tissu avec vos mains de sorte que la couture soit juste au bord du pli de l'ourlet.

Retirez le point de faufilage et retournez le tissu.

@ Envers du tissu @ Endroit du tissu

Points de bordure repliée

Longueurdu | Largeur

Vous pouvez utiliser le point élastique pour raccommoder, pour coudre de l'élastique ou pour assembler des tissus, Chaque opération est expliquée ci-dessous.

Cousez à l’aide du point élastique en suivant la ligne de la déchirure, comme

M Couture d'élastique

le) Cousez-les ensemble en utilisant le point élastique. Veillez à maintenir les deux bords des tissus très près l’un de l’autre.

+ Pour cela, utilisez les épingles de faufilage.

Nom du point u point Imm (po)] en OC u 2.

point est plus décoratif lorsque vous utilisez du fil épais Pliez les deux pièces de tissu le long de leur couture à l’aide d’un fer à repasser.

2) Faufilez les deux pièces de tissu, séparées d'environ 2 mm (1/16 po), sur du papier fin ou sur une feuille de renfort de broderie soluble.

{1/8 po) à gauche du centre du pied-de- biche.

+ Si la réserve de couture est plus large que |

modèle du point, couper le surplus de tissu

après avoir effectué la couture.

Le point empêchera le tissu de s'effilocher. Point . NES parallélogramme È È 16 gæ\2 Point feston — | Point décoratif i È à faire une boutonnière sur un morceau de tissu avant d'essayer de la réaliser sur le vêtement lui-même.

© _Lorsque vous faites des boutonnières sur des tissus mous, placez un tissu stabilisateur sur le dessous du tissu.

M Réalisation d'une boutonnière

Couture de boutonnières

Fixez le pied pour boutonnières « À » et réglez le sélecteur de modèle de point sur

Ouvrez la plaque pour bouton et insérez le bouton.

@ Plaque pour bouton

M Sile bouton n'entre pas dans la plaque du guide-bouton

Additionnez le diamètre et l'épaisseur du bouton, puis réglez la plaque du guide-bouton sur la longueur ainsi obtenue. [La distance entre les repères de la réglette du pied-de-biche correspond à 5 mm (3/16 po).]

@ Réglette du pied-de-biche

Longueur de la boutonnière (diamètre + épaisseur du bouton}

@ Repère de départ sur le tissu

@ Repères sur le pied-de-biche

Abaissez le levier boutonnières et poussez-le délicatement vers l'arrière.

@ Levier boutonnières

Arrêtez la machine une fois la couture de la boutonnière terminée.

Relevez l'aiguille et le levier du pied-de- biche, retirez le tissu et coupez le fil.

Replacez le levier boutonnières dans sa position d’or

Insérez une épingle à l'extrémité de la boutonnière pour éviter de couper la couture, puis utilisez un découd-vite pour couper dans la direction de l'épingle et ouvrir la boutonnière.

laquelle il est destiné.

M Réalisation d’une boutonnière sur des tissus

élastiques Lorsque vous réalisez des boutonnières sur des tissus élastiques, cousez les points de boutonnière sur un fi de guipage.

Respectez les étapes @ à @ indiquées dans la section « Réalisation d’une boutonnière » à la page 36.

Fixez le fil de guipage à l'arrière du pied pour boutonnières, ramenez les deux extrémités du fil de guipage vers l'avant du pied, insérez-les dans les rainures, puis nouez-les temporairement.

Réglez la largeur du point de façon à ce qu'elle corresponde au diamètre du fil de guipage.

Réglez le sélecteur de longueur de point entre « FE » et « 1,5 » et cousez la boutonnière sur un morceau de tissu pour évaluer l'entraînement du tissu. Si le côté droit de la boutonnière est trop ouvert ou trop serré, réglez l'entraînement du tissu à l'aide du sélecteur de longueur de point.

Après obtention d’un entraînement satisfaisant du côté droit, cousez la boutonnière et évaluez l'entraînement.

Si le côté gauche est trop ouvert ou serré par rapport au côté droit, réglez la vis d'équilibrage des boutonnières comme décrit dans les paragraphes suivants.

Vis d'équilibrage des boutonnières

Côté gauche @ Aspect de la boutonnière

Tirez le fil de dessus à la fin de la couture

vers l'envers du tissu, puis nouez-le avec

le fil de la canette.

» À l’aide d’une paire de ciseaux, coupez le fil de dessus et le fil de la canette au début de la couture.

Lorsque vous cousez avec la fermeture à glissière à droite, fixez le talon à la cheville gauche du pied pour fermeture à glissière. Lorsque vous cousez avec la fermeture à glissière à gauche, fixez le talon à la cheville droite du pied pour fermeture à glissière.

@ Cheville droite pour la couture Pre fermeture

à glissière à gauche

Cheville gauche pour la couture d'une fermeture à glissière à droite

Point de chute de l'aiguille pour la couture d’une fermeture à glissière à gauche

@ Point de chute de l'aiguille pour la couture

d’une fermeture à glissière à droite

Préparez le tissu, la fermeture à glissière

faufilée sur l’envers.

Extrémité de l’ouvenure de la fermeture à glissière

Fermeture à glissière

Mettez la machine hors tension.

Fixez le pied pour fermeture à glissière « 1».

© Tournez la molette vers vous (dans le

sens inverse des aiguilles d’une montre) et vérifiez que l'aiguille ne touche pas le pied pour fermeture à glissière avant de commencer à coudre. Si vous choisissez un point différent, l'aiguille touchera le pied-de-biche, cassera et vous risqueriez de vous blesser.

la] Mettez la machine sous tension.

© Ne mettez pas la machine sous tension alors que vous appuyez sur la pédale.

L'endroit du tissu orienté vers le haut, continuez à coudre avec la fermeture à glissière à droite du pied-de-biche.

@ Extrémité de l'ouverture de la fermeture à glissière

Fermeture à glissière

+ Cousez les points dans l'ordre, de @ à @.

© Veillez à ce que l'aiguille n’entre pas en contact avec la fermeture à glissière tandis que vous êtes en train de coudre.

Si l'aiguille entre en contact avec la fermeture à glissière, elle pourrait se casser et vous pourriez vous blesser.

Une fois la couture terminée, retirez les points de faufilage.

Reprisage odèl Longueur du Nom du point | Modèle du point P Imm (po)] 2 N'importe

Mettez la machine sous tension.

Commencez à coudre en tirant doucement sur le tissu en alternant le sens dans lequel vous le tirez, soit vers vous, soit dans la direction opposée.

Une fois le reprisage terminé, faites glisser le sélecteur de réglage des griffes d'entraînement sur 4 (voir page 13) et tournez la molette pour relever les griffes.

@ ss ssieneusement le long du bord de la forme avec un point zigzag.

Em 3 14 065 de manière inattendue et s'endommager

At È an63n6) (0-12) ou entraîner des blessures. Réglez le sélecteur de modèle de point sur 4 F2 3.65 le point droit, puis définissez la largeur du >: (1/64-1/16) (1/8-1/4) point sur « 2,5 » (3/32 po) (central). Alignez le guide du pied sur le 7 positionnement de l'aiguille. F-1,5 3-6,5 n # ns : É aéaihe | et Réglez le sélecteur de modèle de point sur le point zigzag.

Ce pied est pratique non seulement pour les points ourlet invisible mais aussi pour les coutures et les finitions

Placez le tissu sous le pied de façon à aligner le guide du pied entre les deux bords du tissu.

C1] Mettez la machine hors tension.

Abaissez le pied-de-biche et commencez à coudre.

le point par rapport au bord du tissu, puis Pour les points ourlet invisible, réglez le guide sur abaissez-la. l'ourlet plié à l'aide de la vis. Tournez la vis du guide du pied et réglez + Pour plus de détails sur les points ourlet

” . u invisibles, reportez-vous à la page 30 soigneusement pour guider le tissu.

Mettez la machine hors tension et En cas de problème, comme par exemple des difficultés débranchez-la.

pour tourner la molette ou l'émission d'un bruit e Relevez l'aiguille et le

inhabituel, arrêtez immédiatement d'utiliser la machine

Précautions relatives au rangement de la machine L Ne rangez pas la machine dans l’un des endroits décrits ci-

dessous, sinon vous risquez d'endommager la machine \ D

(par exemple, apparition de rouille due à la condensation)

Endroit exposé à des températures extrêmement Àlraide d n

Pi Pi À l'aide d’un tournevis en forme de disque,

élevées retirez les deux vis. Soulevez la plaque

Endroit exposé à des températures extrêmement d'aiguille comme illustré, puis faites-la basses glisser vers la gauche pour l'enlever.

Endroit exposé à des changements extrêmes de températures

Endroit exposé à un taux d'humidité ou de vapeur

Si vous la rangez pendant une période prolongée sans l'utiliser, elle risque d'être moins efficace.

que le repère A sur le boîtier s’aligne sur

le repère @ sur la machine, comme

Installez la plaque d’aiguille, puis serrez les vis.

+ Veillez à installer correctement la plaque d'aiguille.

© Veillez à monter le boîtier de la canette correctement, sinon l'aiguille pourrait se casser.

L'interrupteur principal est dans la position | Mettez l'interrupteur principal dans la 7 . | d'arrêt. position d'arrêt. La machine à coudre ne L'axe du dévidoir est poussé vers la droite. | Poussez l'axe du dévidoir vers la 14 fonctionne gauche. pas. - = : Vous n'avez pas utilisé correctement la Utilisez correctement la pédale du 7 pédale du rhéostat. rhéostat. Impossible de retirer letissu | Le fil est emmélé en dessous de la plaque | Soulevez le tissu et coupez les fils en 43 cousu avec la | d'aiguille. dessous, puis nettoyez la coursière. machine. L'aiguille n’est pas installée correctement. | Installez l'aiguille correctement. 7 La vis du pince-aiguille est desserrée. Utilisez le tournevis en forme de 8 disque pour serrer fermement la vis. L'aiguille est tordue ou émoussée. Remplacez l'aiguille. 7 Le fil de dessus n'a pas été enfilé , correctement. Rectifiez l'enfilage du fil de dessus. 18 Vous n'avez pas utilisé la combinaison Choisissez un fil et une aiguille qui à correcte de tissu, de fil et d'aiguille. sont appropriés au type de tissu. ne ne ne da pont ace tons | Utilisez le piedde-biche approprié au . NAN HER type de point que vous voulez utiliser. L'aiguille se casse. La tension du fil de dessus est trop élevée. | Réduisez la tension du fil de dessus. 29 Vous tirez trop sur le tissu. Guidez le tissu légèrement. - Vous n'avez pas monté la bobine Montez la bobine correctement. 14,27 correctement : 0 ls alentours du tou dans R plaque Éonnes vote rad due centre d'aiguille ou le pied-de-biche sont rayés. | Gé envice agréé le plus proche. Remplacez le boîtier de la canette. Le boîtier de la canette est rayé. Contactez votre revendeur ou le centre - de service agréé le plus proche. Vous avez utilisé une canette qui n'a pas | Utilisez une canette qui a été conçue 15 été conçue pour cette machine. pour cette machine. Vous n'avez pas enfilé correctement le fil de dessus. (par exemple, vous n'avez pas 2 monté la bobine correctement, ou le fil est Recifez l'enfilage du fil de dessus. 18 sorti du guide au-dessus de l'aiguille). Le fl de 5 5 dessus se Le fil est emmélé ou présente des nœuds. Démêlez le fil et défaites les nœuds. - casse. L'aiguille n’est pas appropriée au fil que | Choisissez une aiguille appropriée au mn vous utilisez. type de point que vous utilisez. Y | La tension du fil de dessus est trop élevée. | Réduisez la tension du fil de dessus. 29

Le boîtier de la canette est rayé ou présente | Remplacez le boîtier de la ce une bavure. Contactez votre revendeur ou le centre - de service agréé le plus proche.

Vous avez utilisé une canette qui n’a pas | Utilisez une canette qui a été conçue 5 été conçue pour cette machine pour cette machine. Vous n'avez pas bobiné correctement le fil_| Bobinez correctement le fil de la 5 de la canette canette. La canette est rayée ou elle ne tourne pas | Remplacez la canette. _ régulièrement. 1° Le fil de ET : dessous est | Le fil est emmélé. Retirez le fil emmélé et nettoyez la 43 emmêlé ou se coursière. casse. = = x Vous avez utilisé une canette qui n’a pas | Utilisez une canette qui a été conçue 15 été conçue pour cette machine pour cette machine. La canette n'est pas mise en place Réinstallez correctement le fl de la 6 correctement. canette. Vous n'avez pas enfilé correctement le fil ; Renan Rectifiez l'enflage du fil de dessus. 18 Vous n'avez pas bobiné correctement le fil_| Bobinez correctement le fil de la 5 de la canette canette. Vous n'avez pas utilisé la combinaison | € ia ï ! hoisissez un fil et une aiguille qui correcte de filet d'aiguill pour le tissu que | Spas au 1yDe de Cou 24 La tension du | vous utilisez. fil n'est pas a Vous n'avez pas fixé correctement le Fixez correctement le support du pied- correcte. support du pied-de-biche. de-biche. : La tension du fil n'est pas correcte. Réglez la tension du fil de dessus. 29 Vous avez utilisé une canette qui n’a pas | Utilisez une canette qui a été conçue 13 été conçue pour cette machine pour cette machine. La canette n'est pas mise en place Réinstallez correctement le fil de la 6 correctement. canette. Vous n'avez pas enfilé le fil de dessus Enflez correctement le fil de dessus et correctement ou vous n'avez pas monté la_| bobinez correctement le fil de la 13-22 canette correctement canette. Vous n'avez pas monté la bobine Montez la bobine correctement. 14,27 correctement. Vous n'avez pas utilisé la combinaison | Choisissez un fil et une aiguille qui à correcte de tissu, de fil et d'aiguille. sont appropriés au type de tissu. Letiseuest | L'aiguille est tordue ou émoussée. Remplacez l'aiguille. 7 roissé. Si vous cousez des tissus fins, ceux Placez un tissu stabilisateur sous le > sont pas entraînés correctement. tissu Si vous cousez des issus fins, le point est | Diminuez la longueur de point. D trop grossier. Le pied-de-biche que vous utilisez n'est ë paPepropne nu Bpe de point que vous | Utilisez le pied-de-biche approprié au | 4o

Vous n'avez pas enfilé correctement le fil” | Rectfiez l'enflage du il de dessus. 18

Vous n'avez pas utilisé la combinaison | Choisissez un fi etune aiguille qui à correcte de tissu, de fil et d'aiguill. sont appropriés au type dé tissu. Des points | L'aiguille est tordue ou émoussée. Remplacez l'aiguille. 7 L'aiguille n'est pas installée correctement. | Installez l'aiguille correctement 7 De la poussière s'est accumulée sous là | Eajeyez ja plaque d'aiguile et nettoyez plaque d aiguille ou dans le boîtier de la | E'laque et le boitier Be la canelle, 43 Relevez l'aiguille en tournant la Vous ne Vous n'avez pas relevé l'aiguille dans la alé vous (dans le sens inverse | JOUVEZ pas e x ter P position correcte. que le repère de la molette soit orienté Ponte. vers le haut. aiguille. nu ST. Vous m'avez pas inséré l'aiguille Insérez l'aiguille correctement. 7 Le pied-de-biche que vous utilisez n'est | Utilisez le pied-de-biche approprié au L pas correct pour ce type de point. type de point que vous voulez utiliser. Le point n'est | La tension du fil n'est pas correcte. Réglez la tension du fil de dessus. 29 pas cousu correctement. Retirez le fil emmêlé, Si le fil est Le fil est emmêlé. emmêlé dans le boîtier de la canette, 43 nettoyez le boîtier. Le point est trop fin ‘Augmentez la longueur du point. _ Faites glisser le sélecteur de réglage des Les griffes d'entraînement sont abaissées. , 13 griffes d'entraînement sur sde . Vous n'avez pas utilisé la combinaison | Choisissez un fil et une aiguille qui à Le tissu n'est | correcte de tissu, de fil et d'aiguille sont appropriés au type de tissu. pas entraîné. Retirez le fl emmélé. Si le fil est Le flestemmélé, par exemple dans la emmêlé dans la coursière, nettoyez 43 cette dernière. Le pied-de-biche que vous utilisez n'est | Utilisez le pied-de-biche approprié au pas approprié au type de point que vous 4 1 I 40 pas approprié < type de point que vous voulez utiliser. ntle De la poussière s'est accumulée dans les Enr riffes d'entraînement ou dans le boîtier de | Nettoyez le boîtier de la canette. 43 + a canette. Un cliquetis est audible.

Comment faire sortir le fil de dessous

Coupe-f Couture au point extensible Couture de boutons Couvercle de la bobine Création de fronces D Dépannage …

E Enfilage aiguille jumelé entile-aiguille

I de dessous : le dessus Enflage du fil de canette à installation rapide

Fixation d'une fermeture à glissière …

G Griffes d'entraînement .

Nettoyage de la coursière

ale du rhéostat . s principales
