Type d'écran	Plasma
Taille d'écran	106,7 cm (42")
Résolution native	1 365 x 768 pixels
Format d'image	16:9 HD Ready (720p)
Luminosité	1 500 cd/m²
Contraste dynamique	2 000 000:1
Entrées HDMI	3 x HDMI
Port USB	1 x USB
Prises péritel (SCART)	2
Entrée composantes	YPbPr / YCbCr
Entrée audio analogique	L/R (RCA)
Puissance audio	10 W + 10 W RMS
Haut-parleurs	2 voies
Tuner intégré	TNT (Freeview)
Couleur	Noir

FOIRE AUX QUESTIONS - 42PQ2000 LG

Quelle est la technologie d'affichage du LG 42PQ2000 ?

Le LG 42PQ2000 est un téléviseur plasma de 106,7 cm (42 pouces) avec une résolution HD Ready de 1 365 x 768 pixels. La technologie plasma offre un rendu des noirs profonds et un contraste dynamique de 2 000 000:1, particulièrement adapté aux pièces sombres.

Combien d'entrées HDMI possède le LG 42PQ2000 ?

Le LG 42PQ2000 dispose de 3 entrées HDMI, permettant de connecter simultanément un lecteur Blu-ray, une console de jeux et un décodeur TV par exemple. Il est équipé en parallèle de 2 prises péritel (SCART) pour les appareils plus anciens.

Le LG 42PQ2000 possède-t-il un port USB ?

Oui, le LG 42PQ2000 intègre 1 port USB. Celui-ci permet la lecture de fichiers multimédias (photos, musique, vidéos) stockés sur une clé USB ou un disque dur externe compatible.

Peut-on recevoir la TNT directement avec ce téléviseur ?

Oui, le LG 42PQ2000 embarque un tuner TNT intégré (Freeview). Il suffit de brancher une antenne râteau pour accéder aux chaînes de la télévision numérique terrestre sans décodeur externe.

L'image est déformée ou ne remplit pas l'écran, comment corriger cela ?

Appuyez sur la touche Ratio ou Format d'image de la télécommande pour faire défiler les modes disponibles (16:9, 4:3, Zoom, etc.). Pour les chaînes en 4:3, il est normal que des bandes noires apparaissent sur les côtés en mode 16:9 natif.

La télévision ne s'allume plus, que vérifier en premier ?

Vérifiez que la prise secteur est bien branchée et que la LED de veille (rouge) est allumée sur le téléviseur. Si la LED est éteinte, contrôlez le câble d'alimentation et la prise murale. Si la LED clignote, débranchez l'appareil 2 à 3 minutes puis rebranchez pour effectuer une réinitialisation matérielle.

Comment brancher un lecteur Blu-ray ou une console de jeux ?

Reliez l'appareil à l'une des 3 entrées HDMI du LG 42PQ2000 via un câble HDMI. Appuyez ensuite sur la touche Input (ou Source) de la télécommande et sélectionnez l'entrée HDMI correspondante pour afficher le signal.

Comment connecter une ancienne chaîne hi-fi ou un magnétoscope ?

Utilisez les 2 prises péritel (SCART) situées à l'arrière du téléviseur pour les appareils analogiques comme un magnétoscope ou une vieille box. Pour une chaîne hi-fi, la prise Audio L/R (RCA rouge et blanche) permet une sortie son vers un amplificateur.

Quelle puissance audio délivre le LG 42PQ2000 ?

Le téléviseur intègre un système audio 2 x 10 W RMS avec 2 haut-parleurs. Pour un son amélioré, il est possible de connecter une barre de son via la sortie audio optique ou les prises RCA audio.

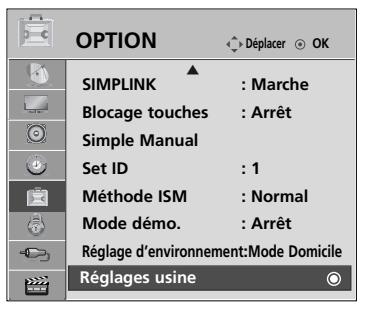

Comment réinitialiser le LG 42PQ2000 aux réglages d'usine ?

Accédez au menu principal avec la touche Menu de la télécommande, puis naviguez jusqu'à Option ou Configuration. Recherchez l'option Réinitialisation ou Remettre à zéro et confirmez. Un code PIN (par défaut 0000) peut être demandé.

L'image plasma souffre-t-elle de marquage (burn-in) ?

Les écrans plasma anciens peuvent être sensibles au marquage d'image si une image fixe reste affichée longtemps (barre de score, logo chaîne). Activez la fonction protection d'écran dans le menu image et évitez d'afficher des images statiques pendant plus d'une heure en continu.

Comment améliorer la qualité d'image du LG 42PQ2000 ?

Dans le menu Image, sélectionnez le mode Cinema ou Expert pour un rendu plus naturel, surtout en soirée. Réduisez la luminosité en environnement sombre, le plasma atteignant 1 500 cd/m² en pic. Vous pouvez aussi activer la réduction de bruit pour les sources de faible qualité.

MODE D'EMPLOI 42PQ2000 LG

Avant la mise en service de votre télévisuer, veuillez lore attentivement ce manuel d'utilisation.

Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement.

Notez le numero de série et le numero du modele, qui figurent sur la plaque signalétique fixe à l'arrête du poste.

Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance.

Modèle :

N° de série :

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.

L'image peut etre differente de cette affichee sur votre téléviseur.

Manuel de l'utilisateur

Piles

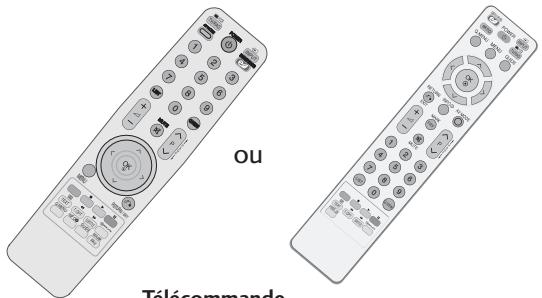

Telekommande

Cordon d'alimentation

Capot de protection (Voir page 8)

Boulons pour l'assemblage du socle (Voir page 8) (Sauf 60PS40**)

Support de cables (Voir page 8)

Noyau de ferrite (Cet accessoire n'est pas fourni avec tous les modèles.)

Dispositif de rangement des câbles (Voir page 8) (60PS40** uniquemment)

Support de montage mural (à acheter séparément)
AW-50PG60MS (Sauf 60PS40**)

AW-60PG60MS (60PS40** uniqueness)

Cet accessoire n'est pas fourni avec tous les modèles.
Chiffon doux
Nettoyez l'écran avec ce chiffon.

*Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.

Évitez de frottier lorsque vous tentez d'éliminer une tache.
Vous risquez de rayer ou de décolorer la surface.

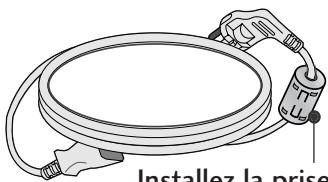

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas fourni avec tous les modeles.)

Un noyau de ferrite peut être utilisé pour réduire l'onde electromagnétique au moment du branchement du cordon d'alimentation.

Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

TABLE DES MATIÈRES

ACCESSOIRES 1

PREPARATION

COMMANDES DU PANNEAU AVANT 4
PRÉSENTATION DU PANNEAU ARRIÈRE...... 6
INSTALLATION DU SOCLE 8
SUPPORT ARRIÈRE POUR LE RANGEMENT DES
CABLES 8
Installation du socle 8
Précautions d'installation 9
Montage au mur : Installation horizontale 9

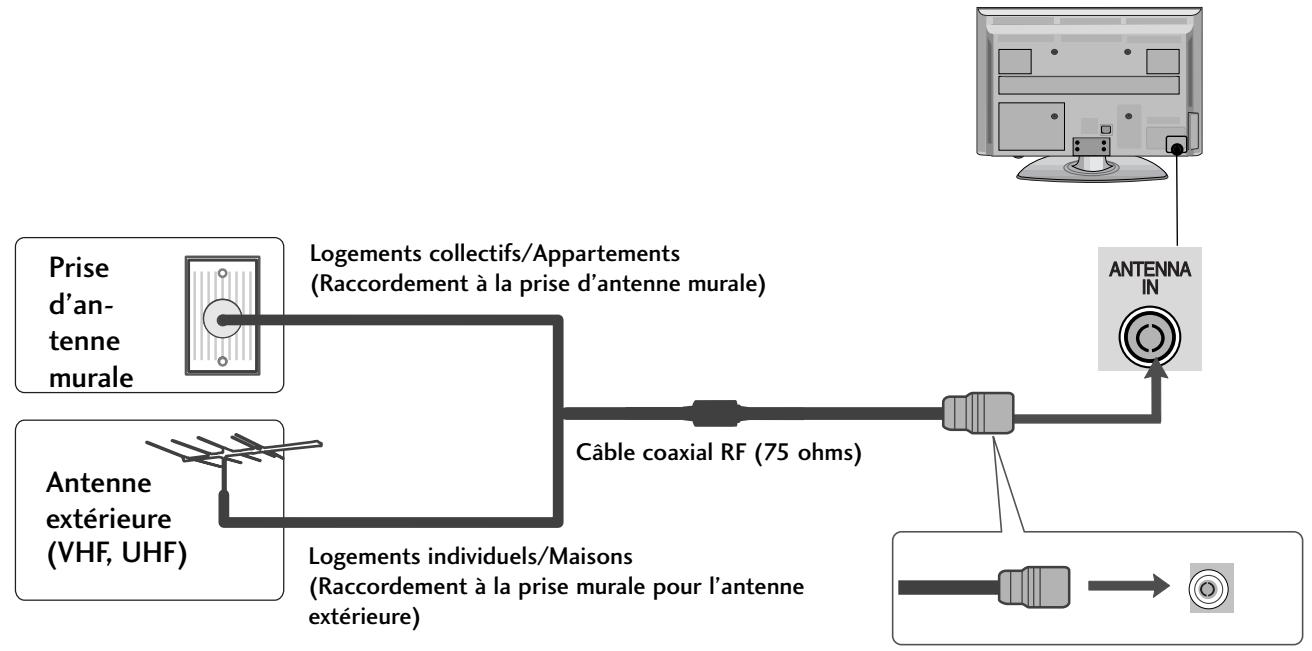

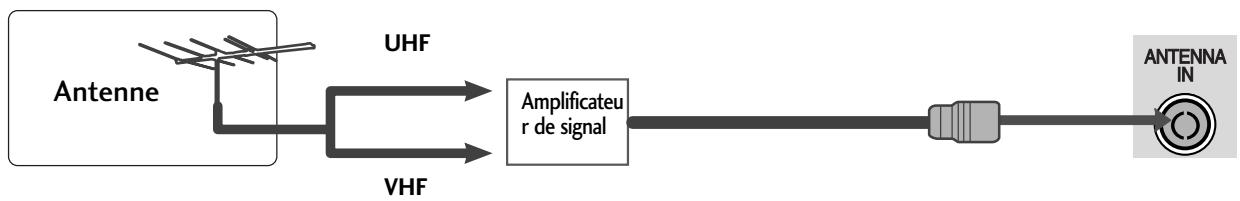

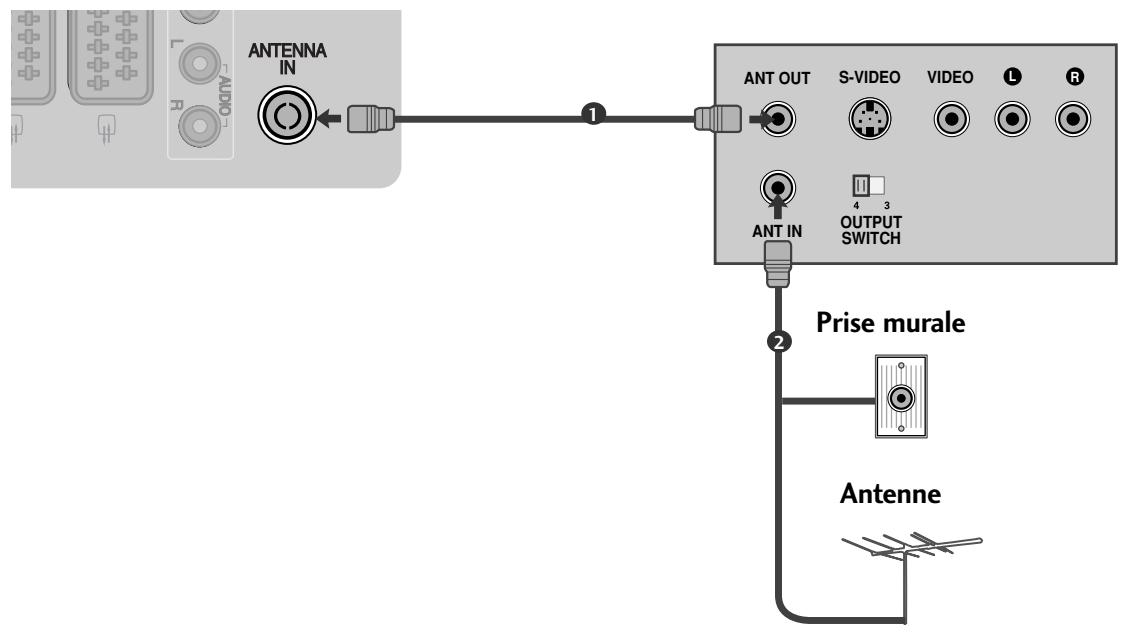

Raccordement à une antennene 10

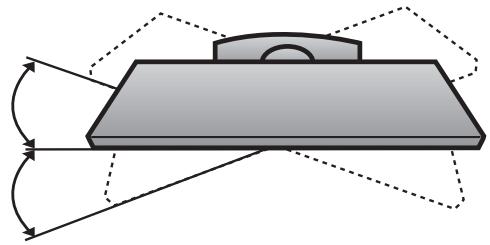

SOCLEPIVOTANT 10

CONFIGURATION D'UN APPAREIL EXTERNE

CONFIGURATION DU RÉCEPTEUR HD...... 11
CONFIGURATION D'UN LECTEUR DVD 13
CONFIGURATION D'UN MAGNETOSCOPE.... 16

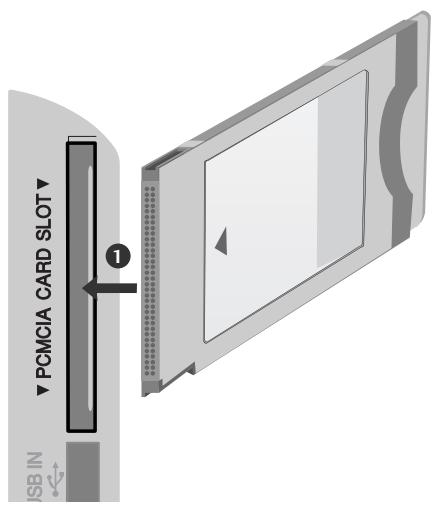

INSERTION DU MODULE CI 19

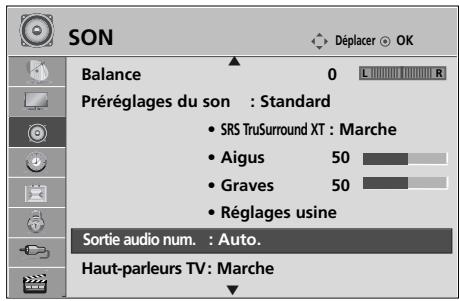

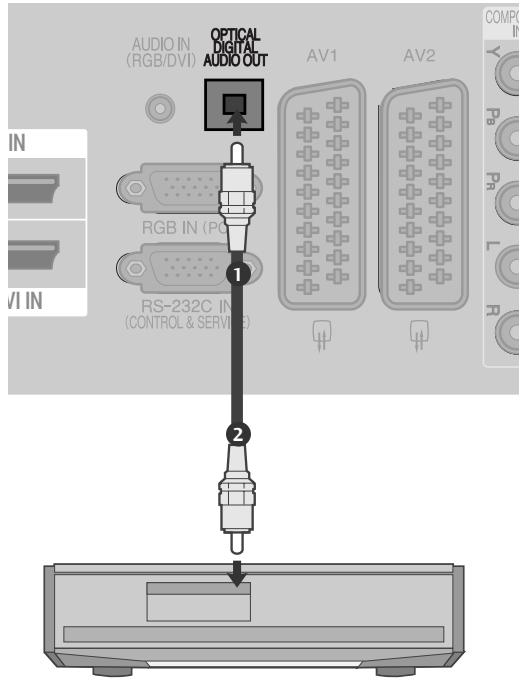

CONFIGURATION DE LA SORTIE
AUDIONUMÉRIQUE 19

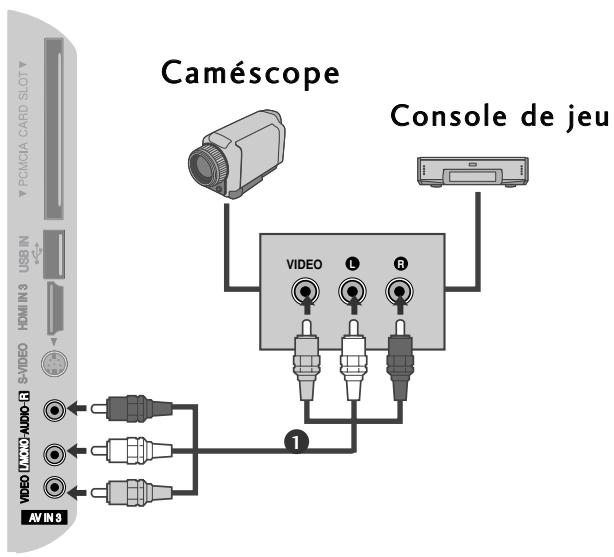

CONFIGURATION D'UNE AUTRE SOURCE
AUDIO/VIDÉO 20
CONFIGURATION DE L'ENTREE USB 20

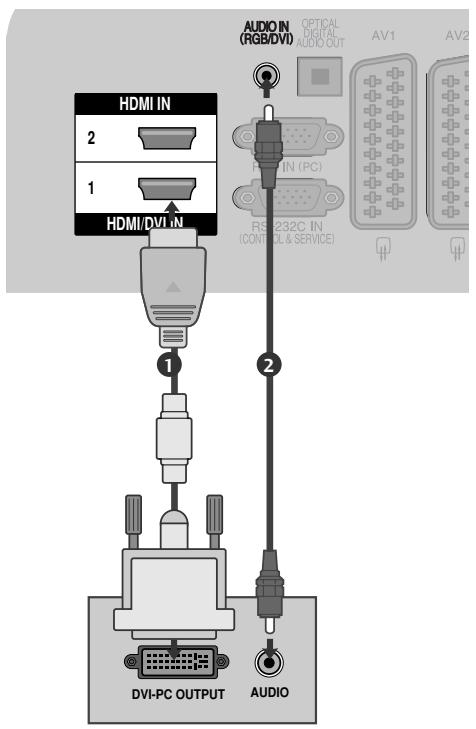

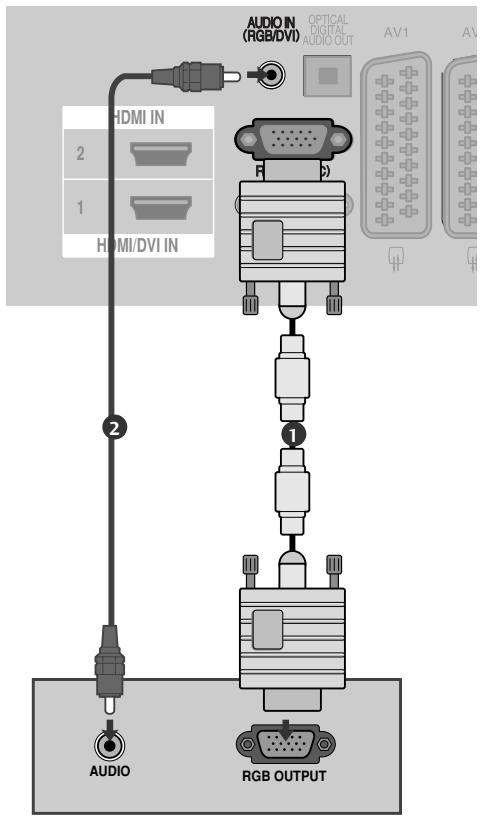

CONFIGURATION D'UN PC 21

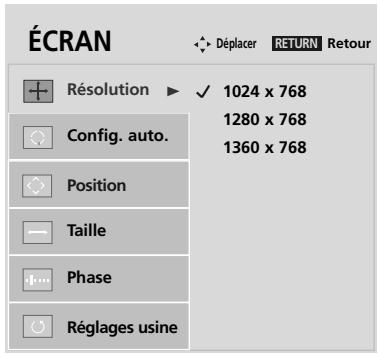

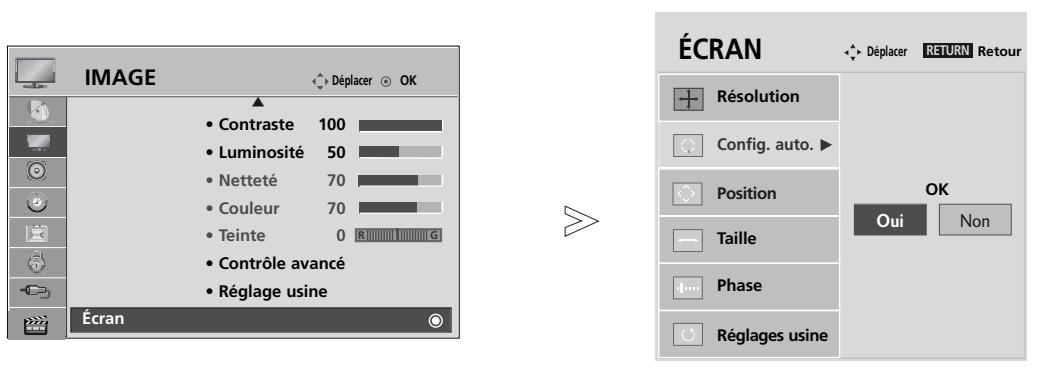

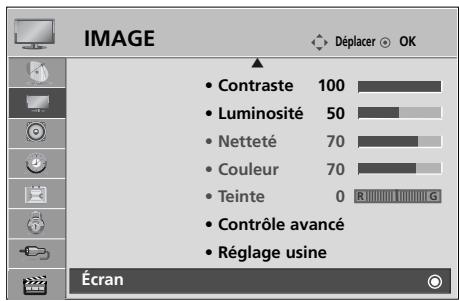

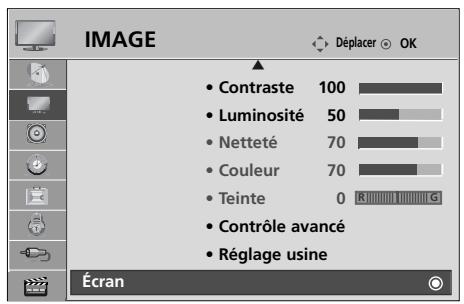

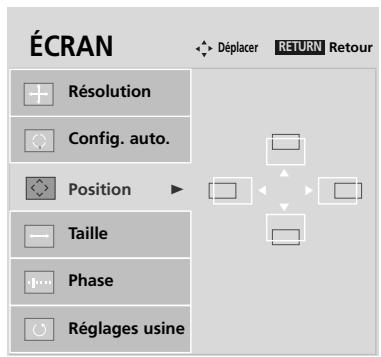

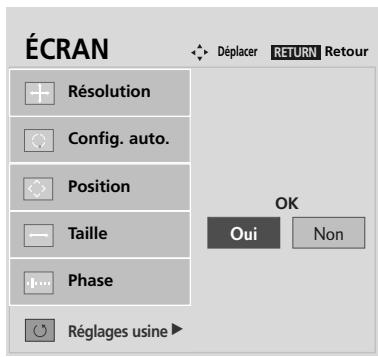

-Configuration de I' écran pour le mode PC 24

UTILISATION DU TELEVISEUR/CONTRÔLDE DES CHÂINES

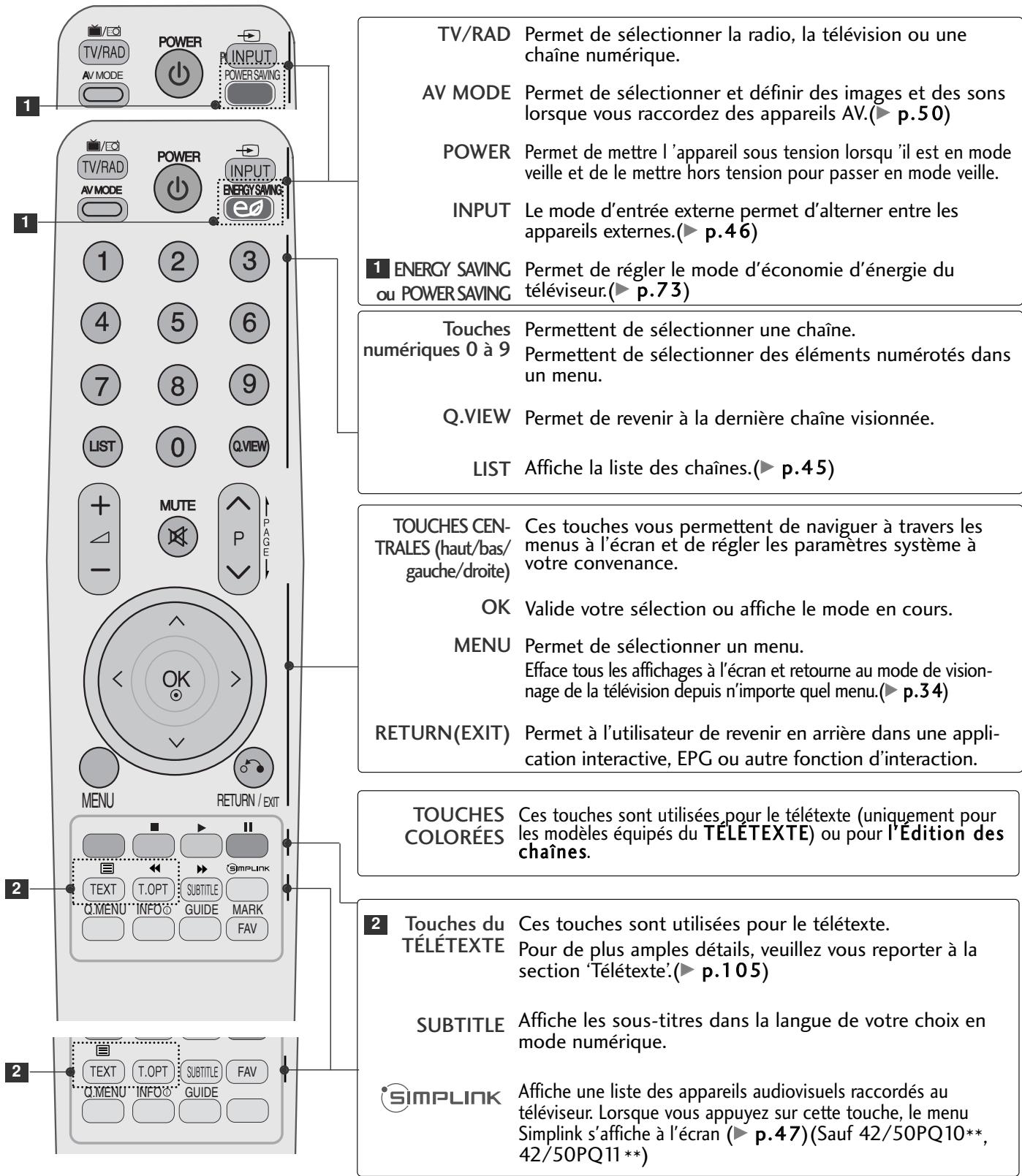

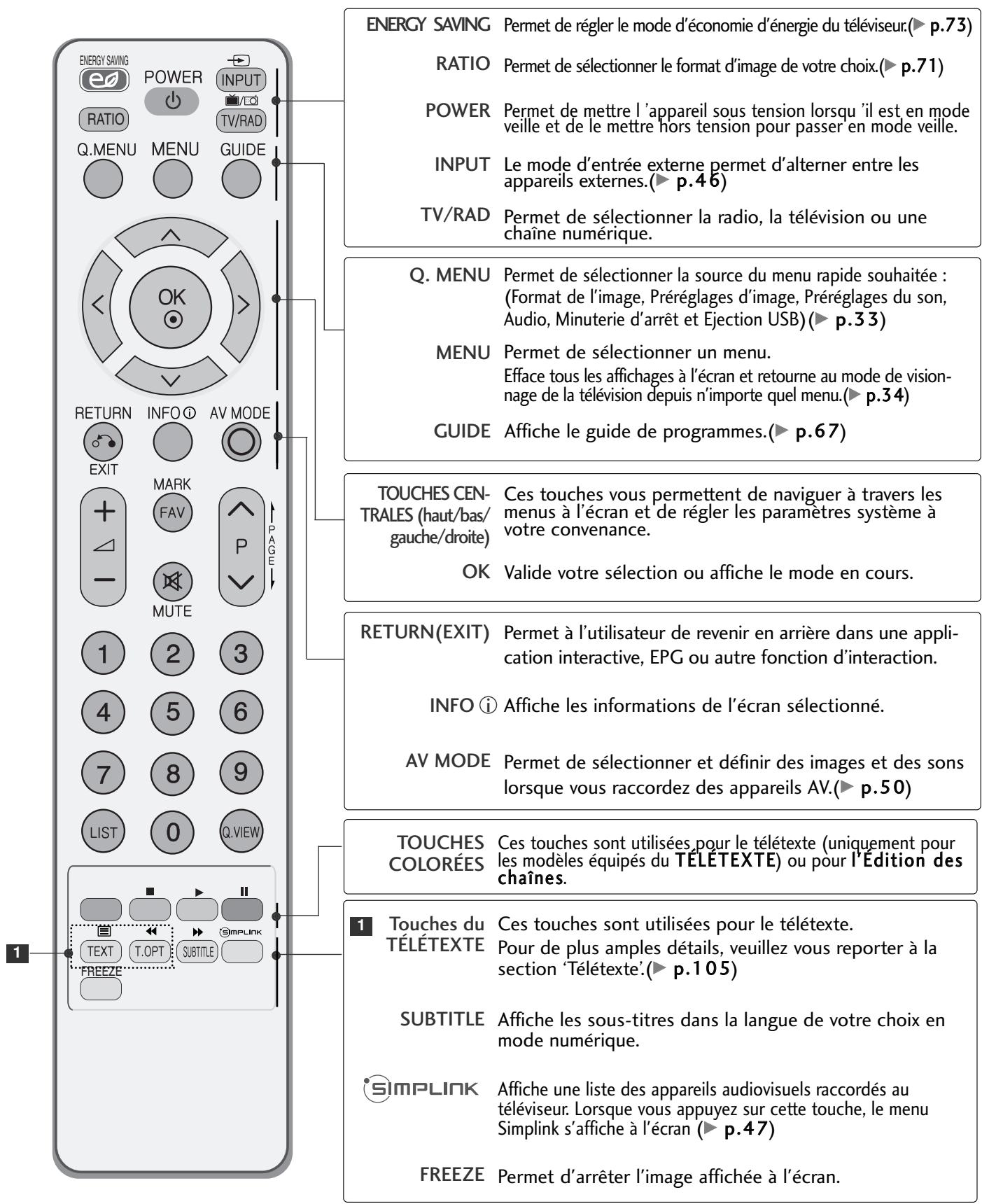

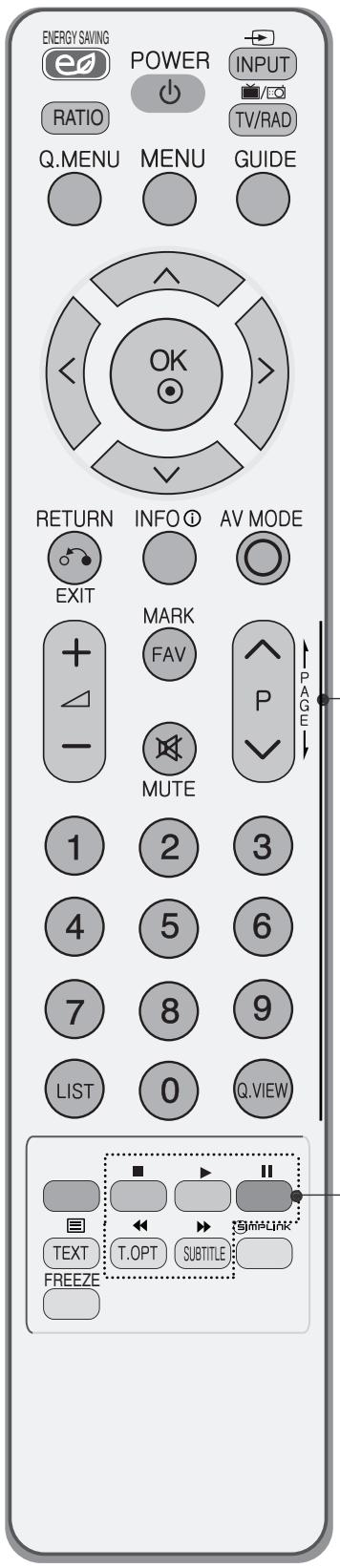

Fonctions des touches de la télécommande ... 28
Mise sous tension du téléviseur 32
Initialisation de la configuration 32
SELECTION DES CHAINS 32
Volume Adjustment 32

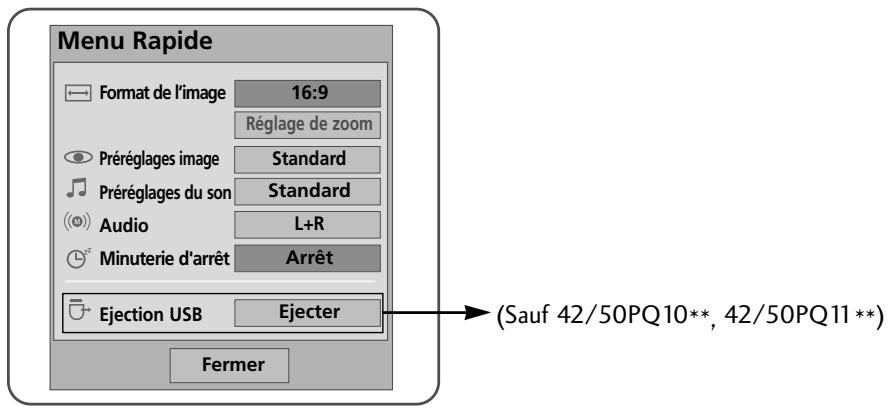

MENURAPIDE 33

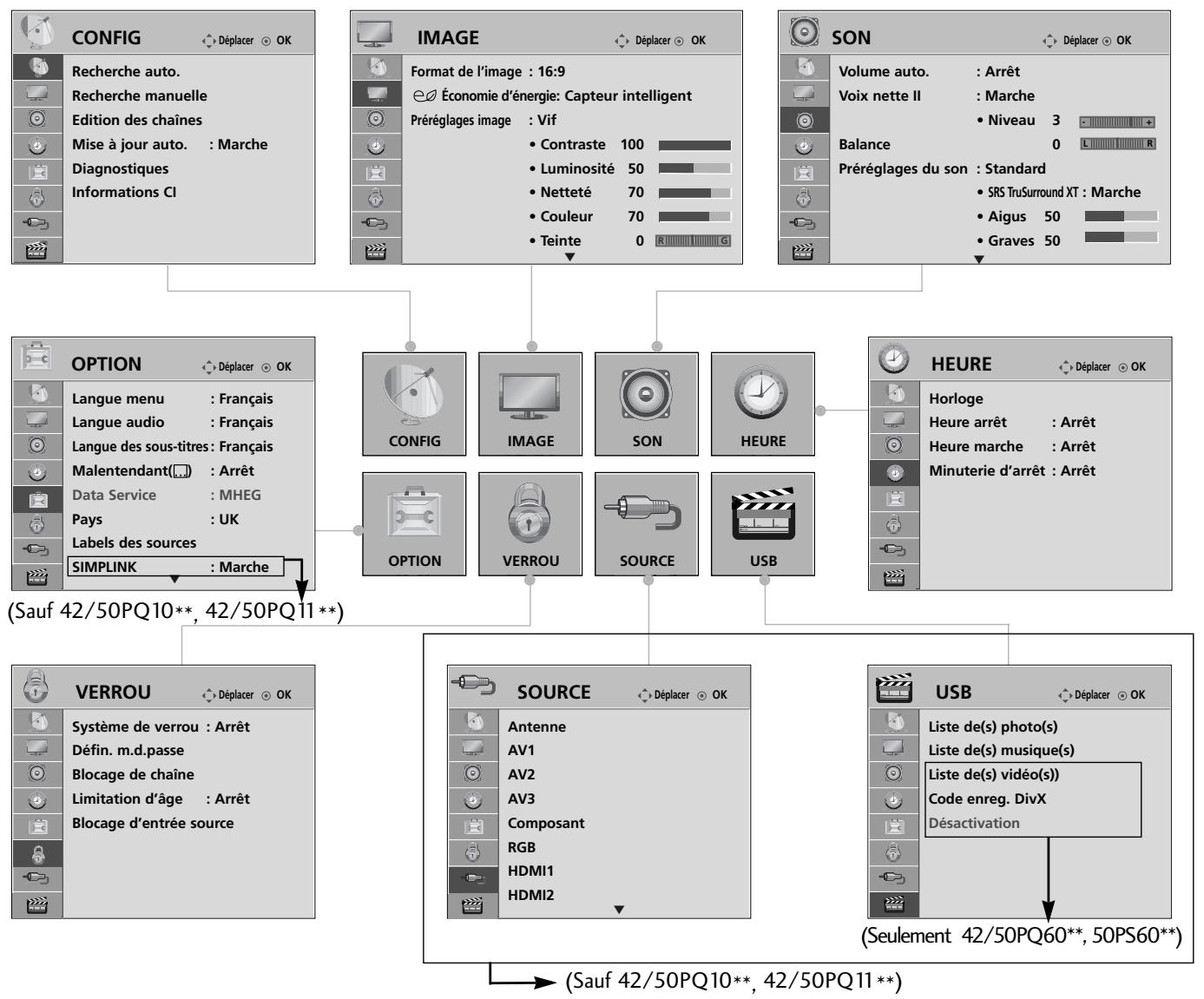

SELECTION ET RÉGLAGE DES MENUS À L'ÉCRAN.... 34

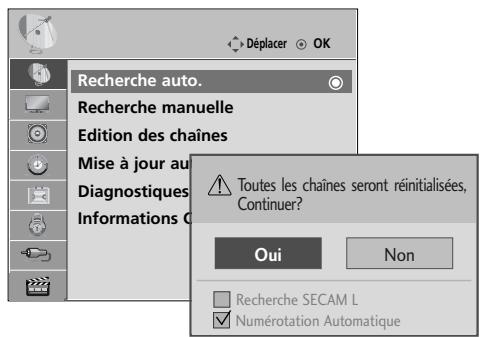

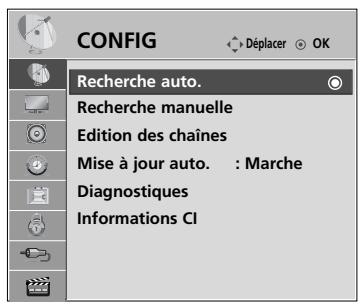

Mémorisation des chaînes 35

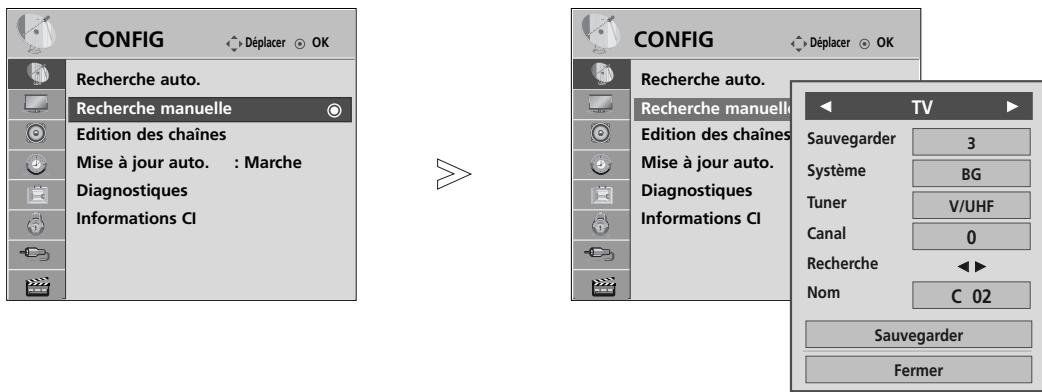

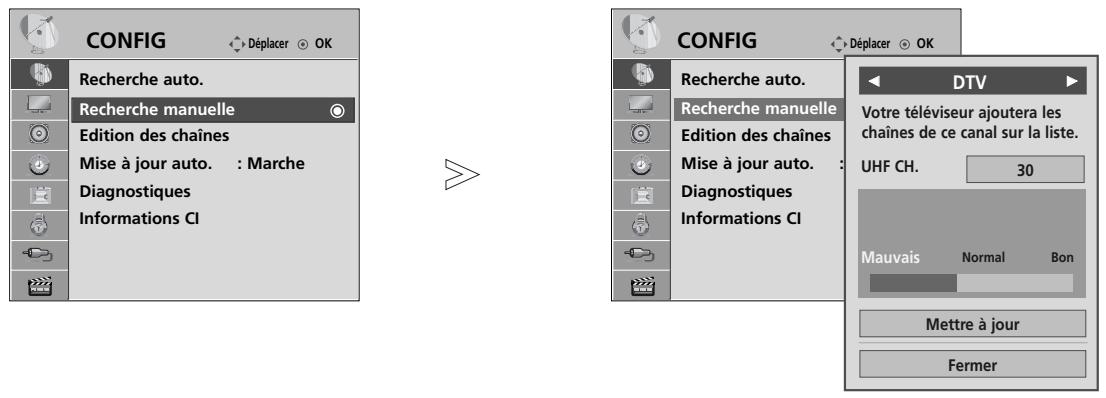

RECHERCHE MANUELLE
(EN MODE NUMÉRIQUE) 36

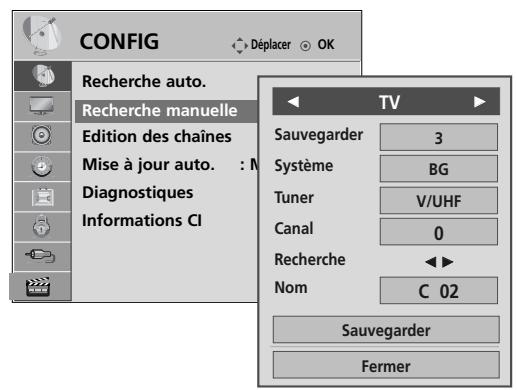

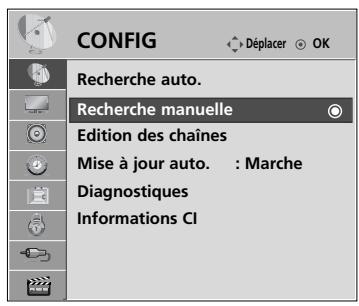

RECHERCHE MANUELLE
(EN MODE ANALOGIQUE) 37

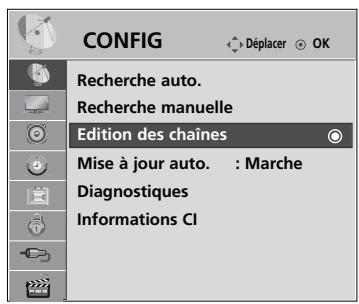

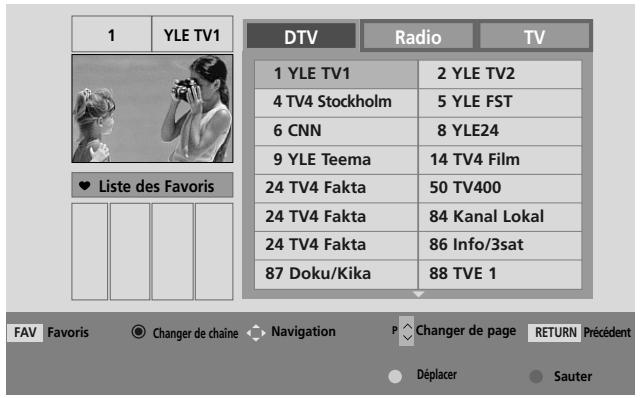

EDITION DES CHAINES 39

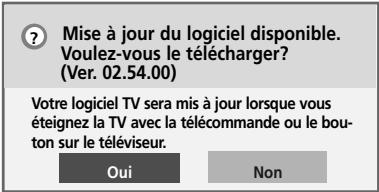

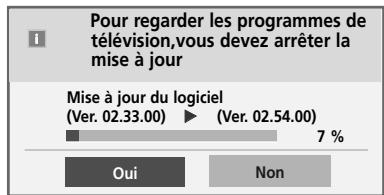

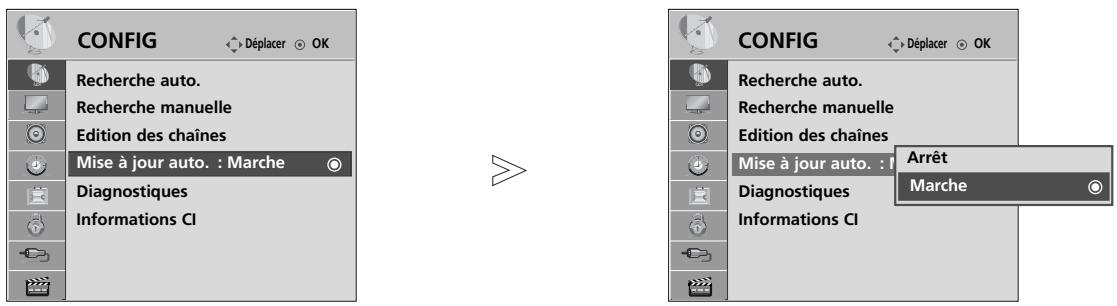

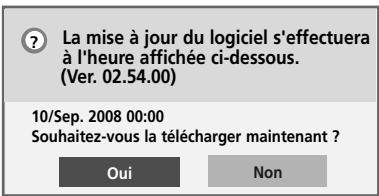

MISE A JOUR LOGICIELLE 42

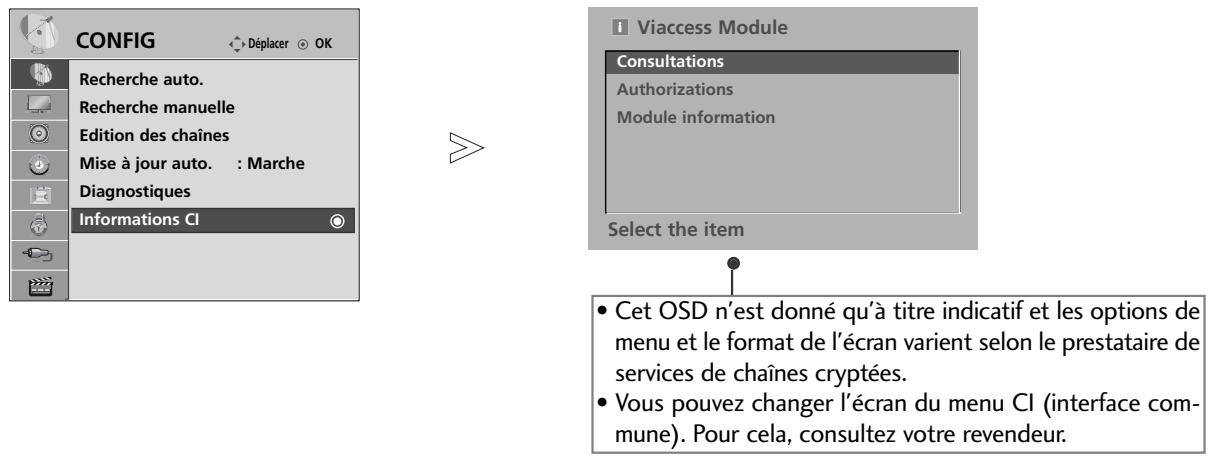

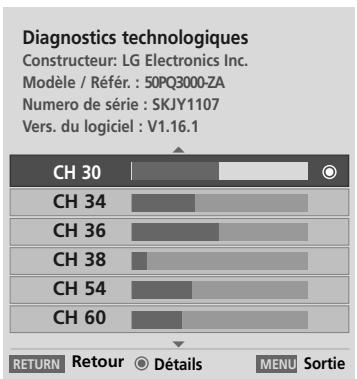

DIAGNOSTICS 43
INFOSCI [COMMONINTERFACE]

(INTERFACE COMMUNE) 44
SELECTION DE LA LISTE DES CHÂINES. 45

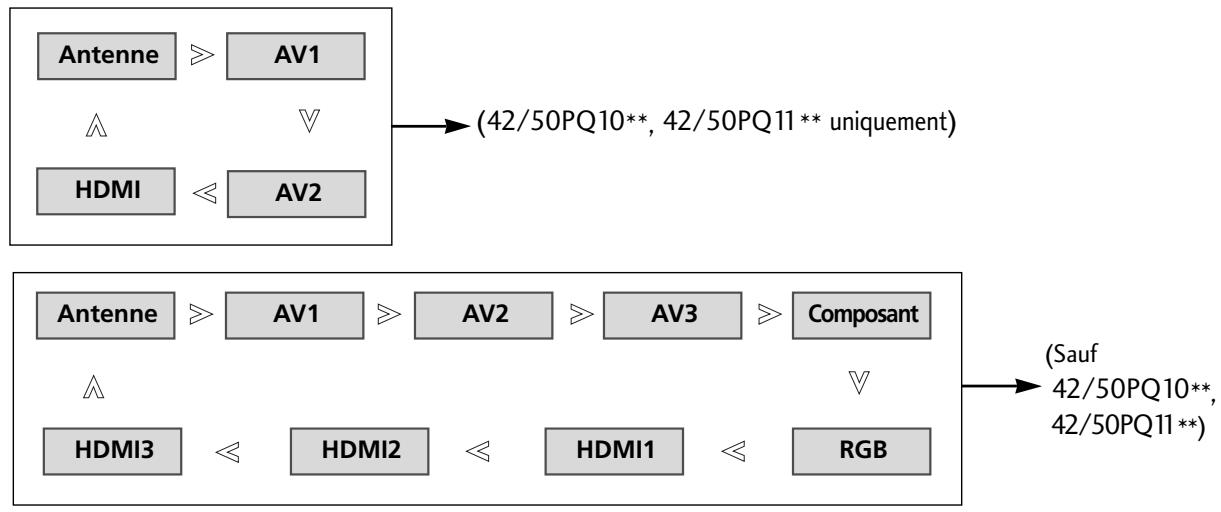

LISTE DES ENTREES 46

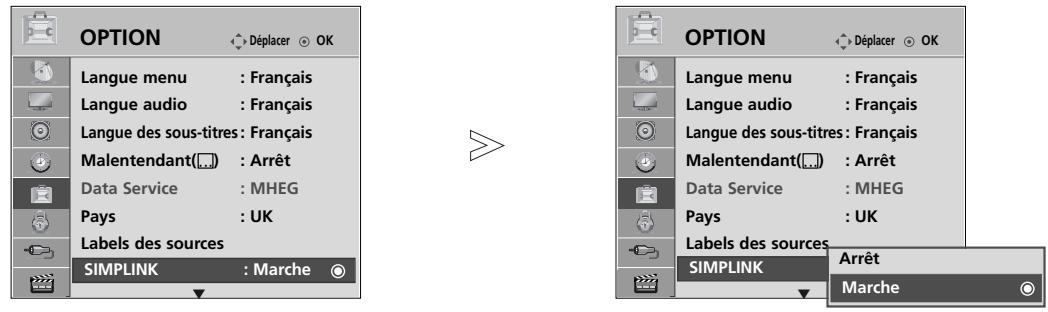

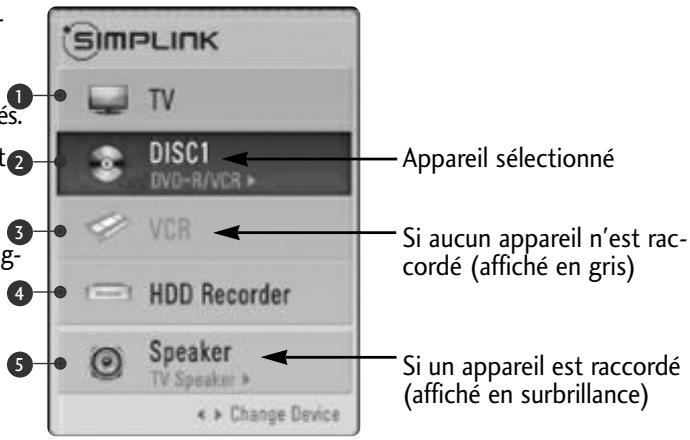

SIMPLINK 47

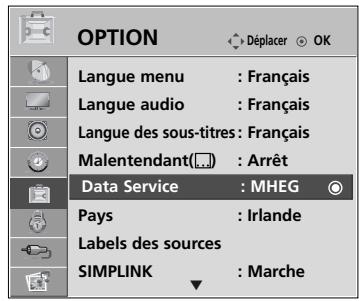

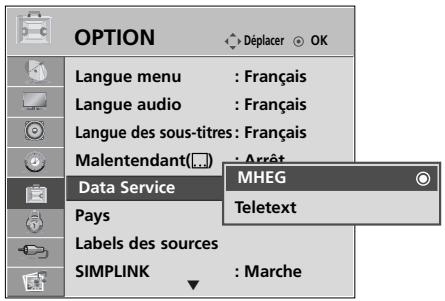

SERVICE DE DONNEES 49

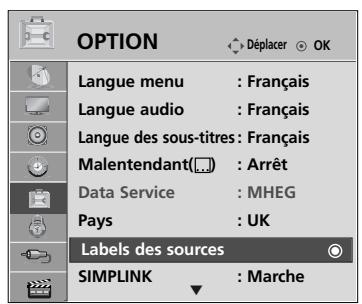

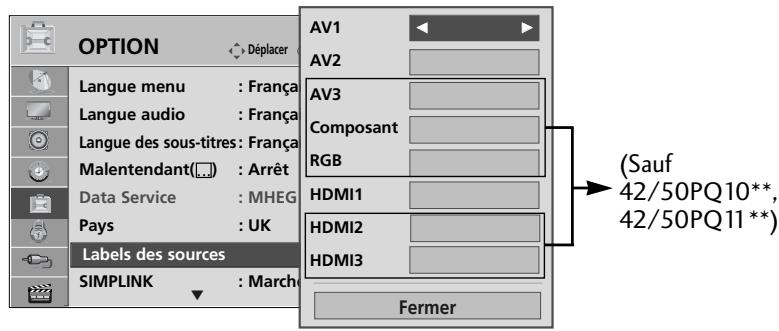

LIBELLE DES ENTRÉES 49
MODE AV 50

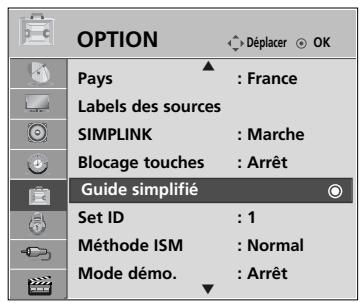

MANUEL SIMPLIFIÉ 51

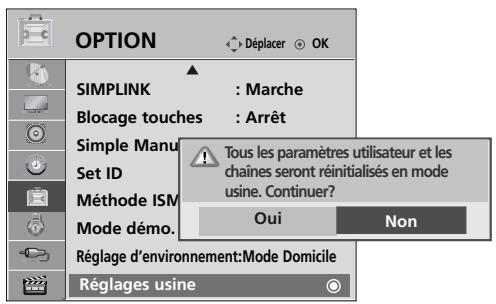

Réinitialisation (Retour aux réglages d'usine) ...52

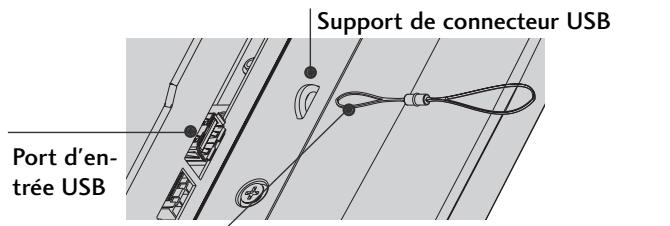

POUR UTILISER UN PÉRIPHÉRIQUE USB

Raccordement d'un périphérique USB 53

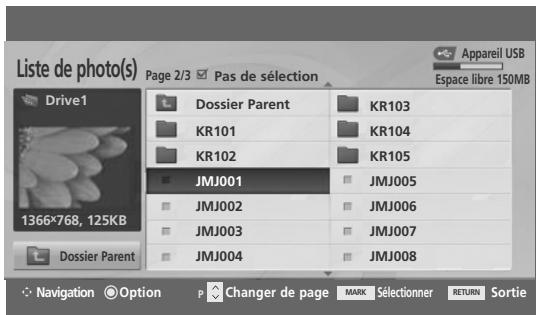

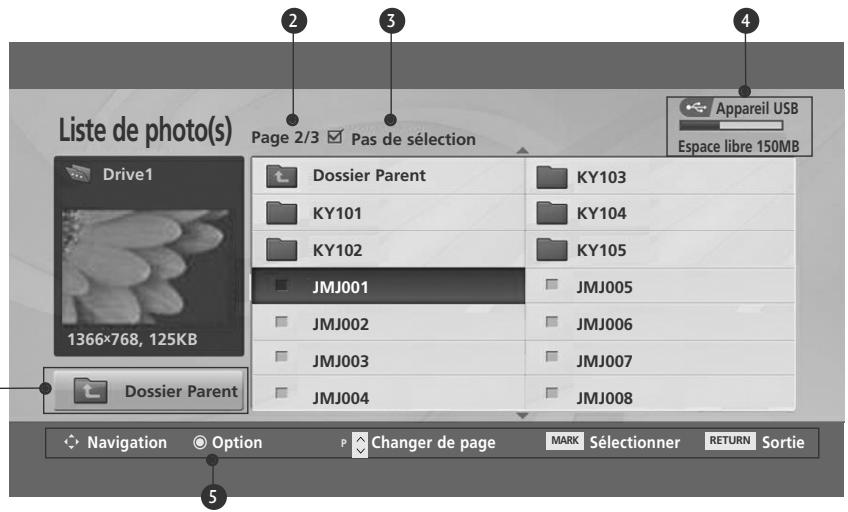

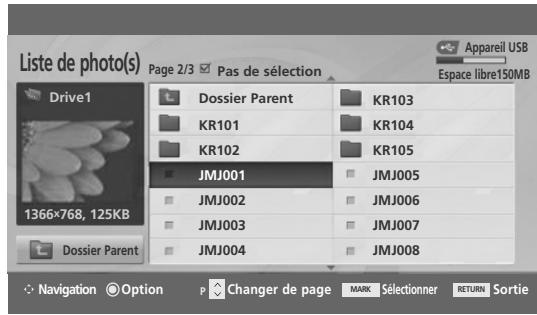

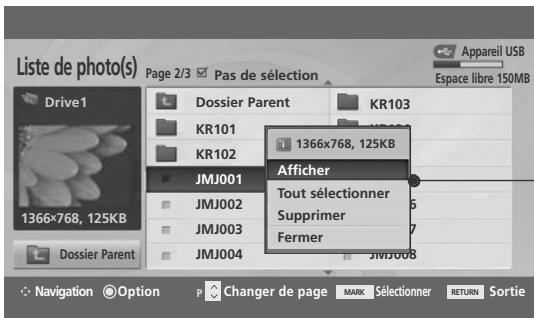

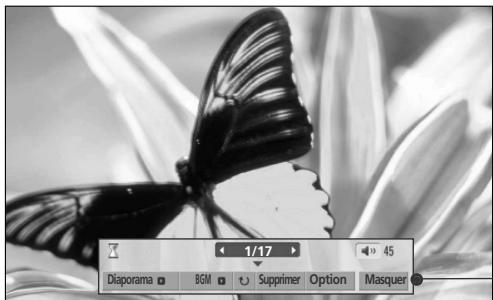

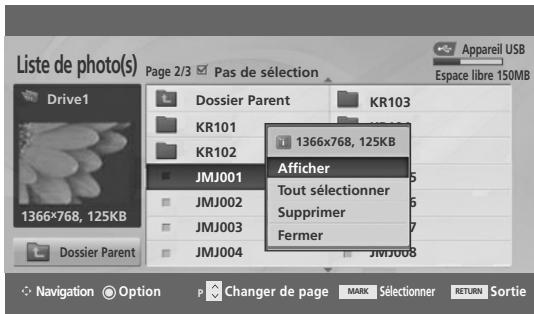

LISTEDESPHOTOS 54

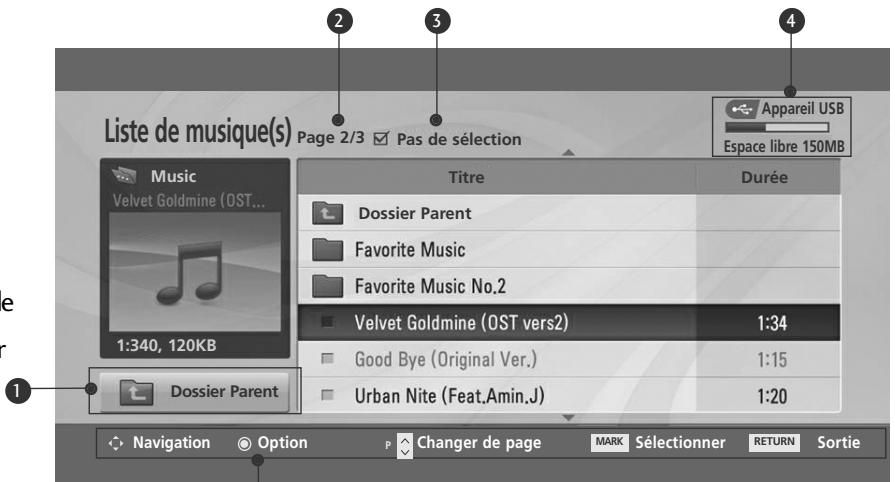

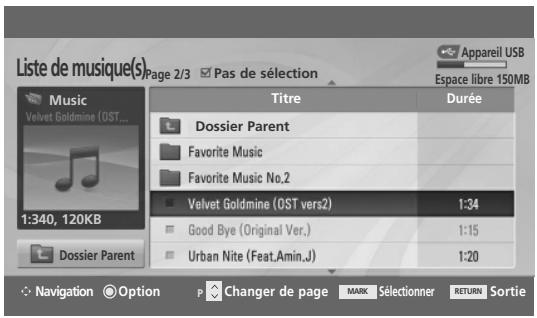

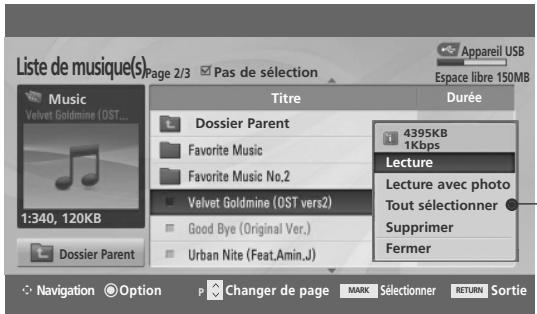

LISTE DE MUSIQUE 58

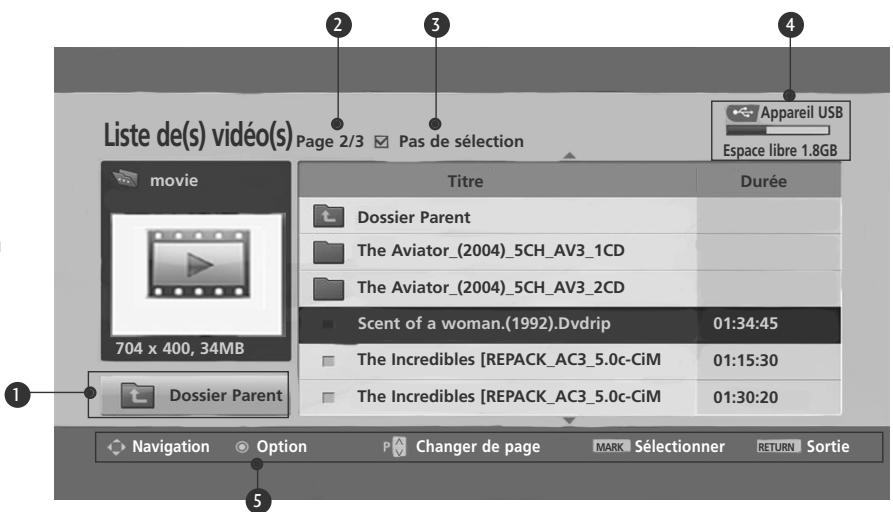

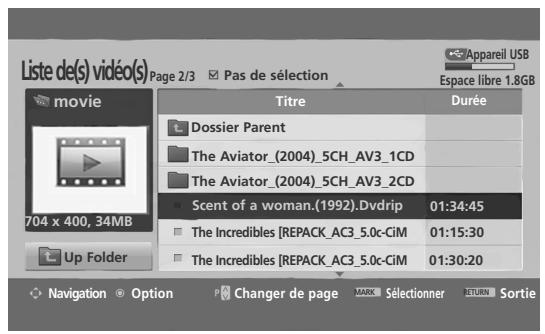

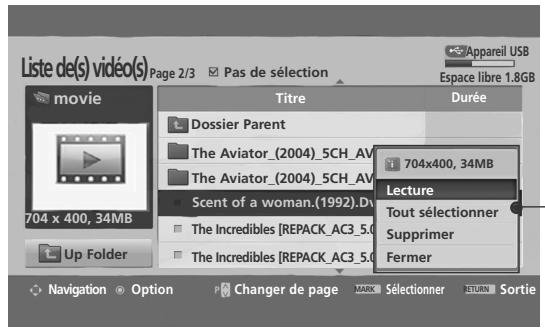

MOVIE LIST (LISTE DE FILMS) 61

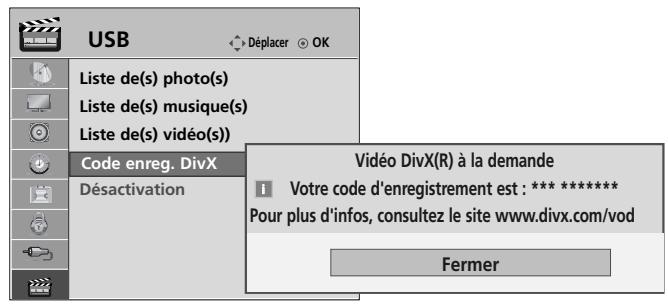

Code d'enregistrement DivX. 65

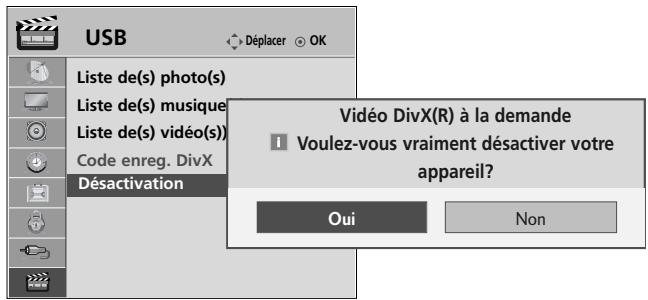

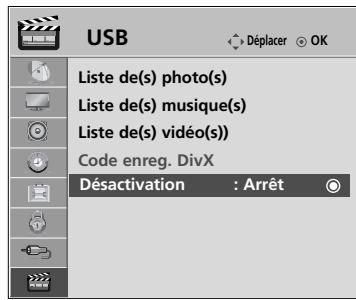

Désactivation 66

EPG (GUIDE DE PROGRAMMES ELECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUÉMENT)

• Activation/désactivation du guide de programmes électronique 67

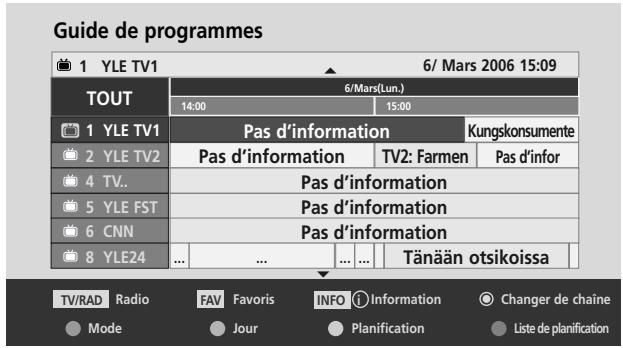

• Sélection d'un programme 67

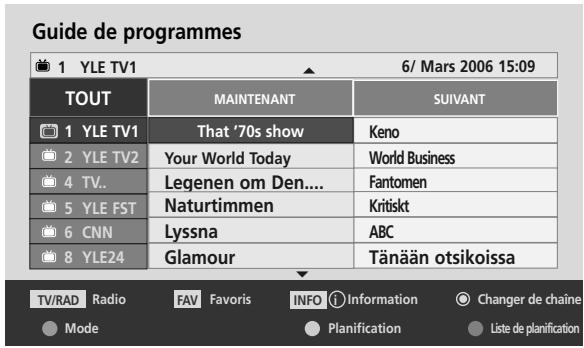

• Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant) 68

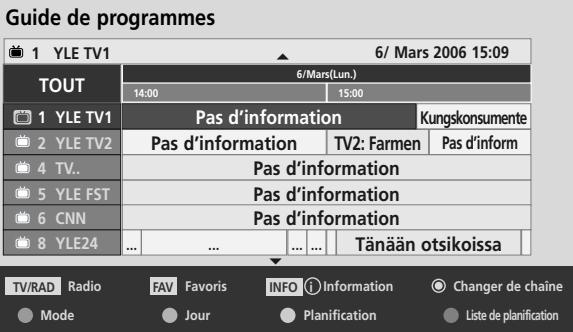

  Signification des touches en mode Guide sur 8 jours. 68

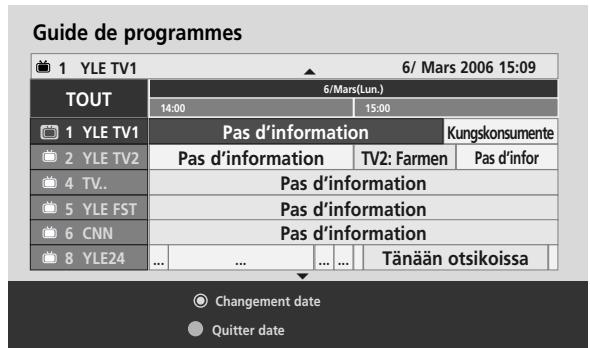

• Signification des touches en mode Modification date 69

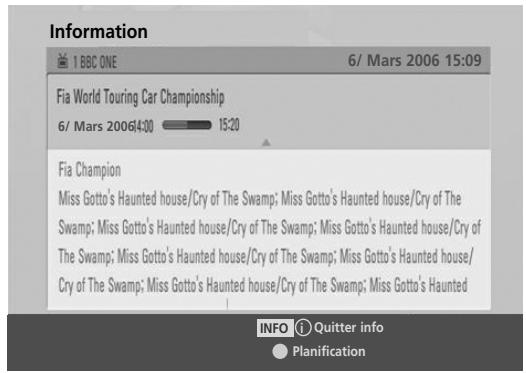

• Button Function in Extended Description Box...... 69

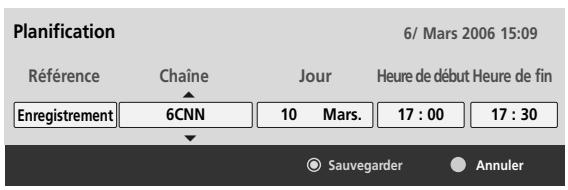

• Signification des touches en mode de réglage Enregistrement/Rappel. 70

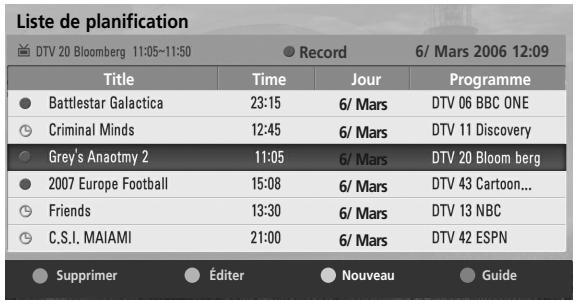

• Fonction des boutons en mode Liste planifiée .... 70

RéGLAGES DE L'IMAGE

RéGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 71

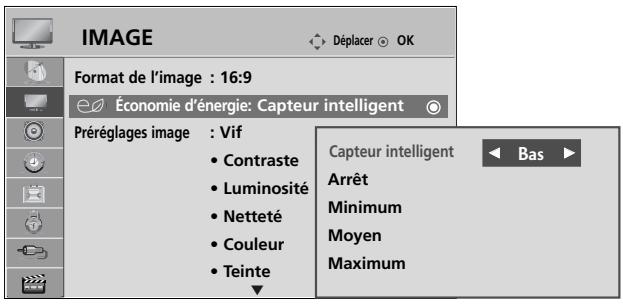

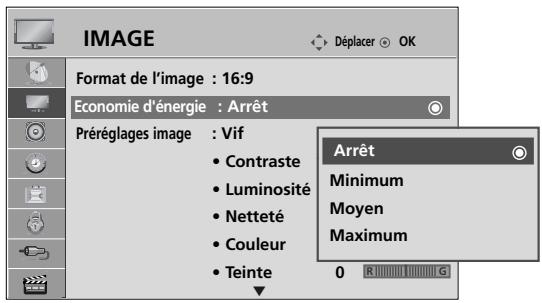

ÉCONOMIE D'ENERGIE / ÉCONOMIE D'ENERGIE 73

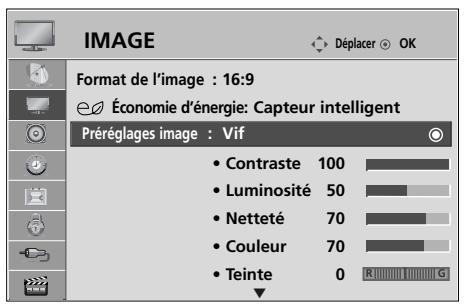

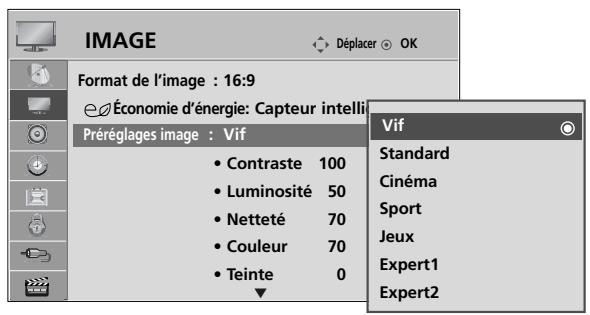

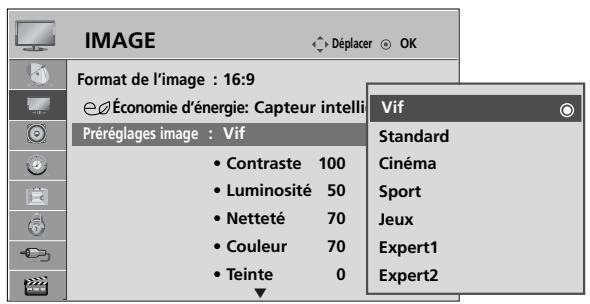

RéGLAGES PRÉDéFINIS DE L'IMAGE - Mode image - Réglages prédéfinis. 74

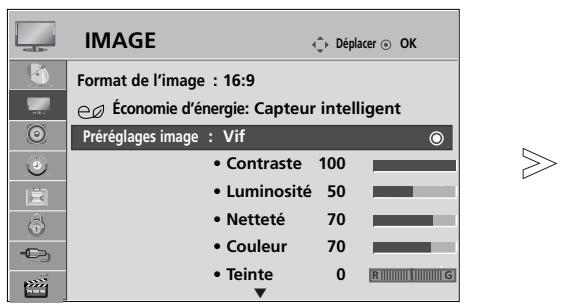

RéGLAGE MANUEL DE L'IMAGE - Mode image - Option Utilisateur......... 75

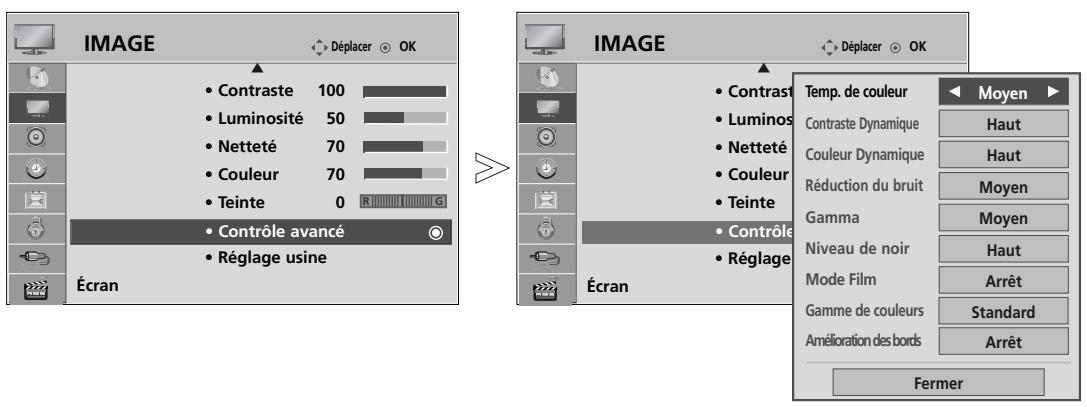

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE...... 73

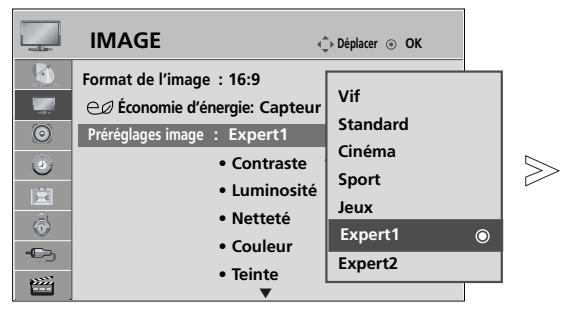

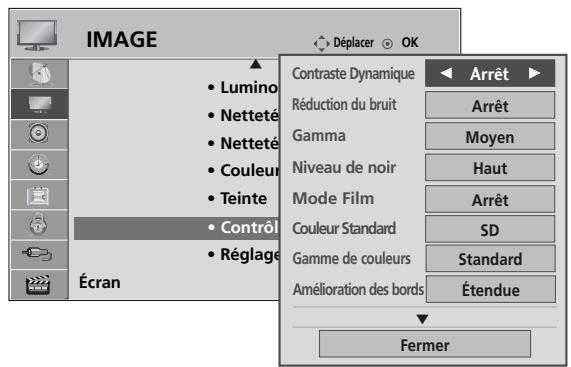

Contrôle expert de l'image. 78

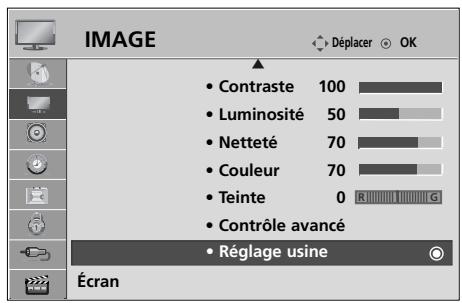

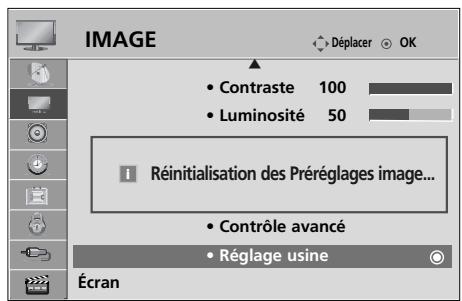

RéINITIALISATION DE L'IMAGE 81

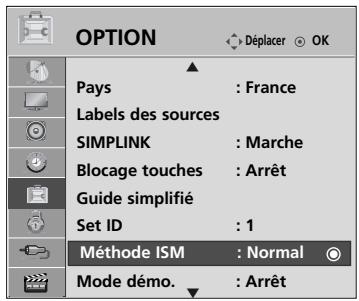

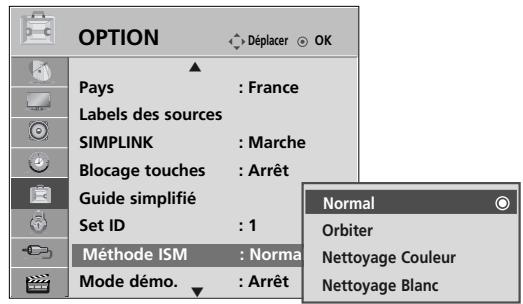

MÉTHODE ISM (RéDUCTION DE LA RÉMANENCE À L'ÉCRAN). 82

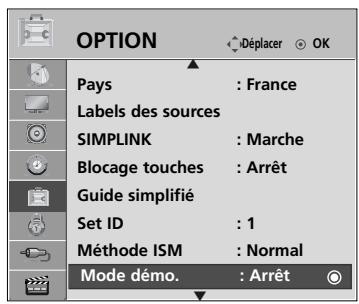

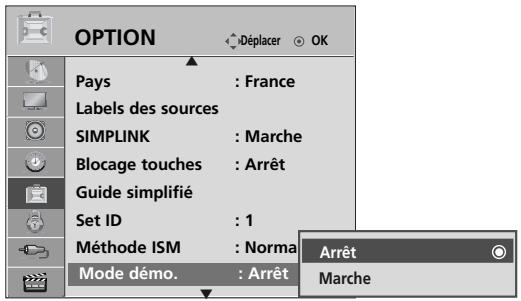

Mode démo. 83

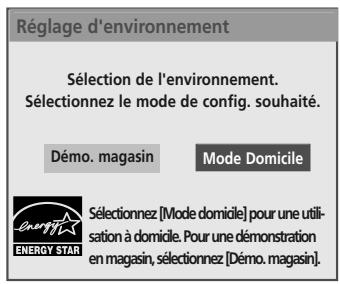

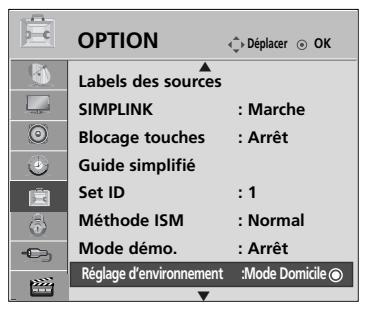

Réglage du mode 84

RéGLAGES DU SON ET DE LA LANGUAGE

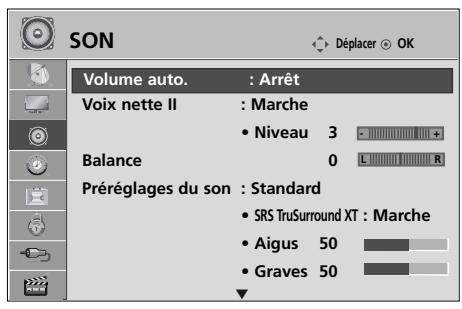

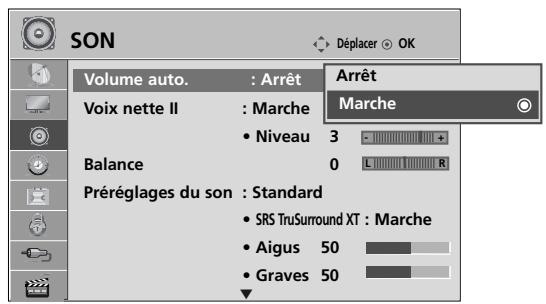

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.) 85

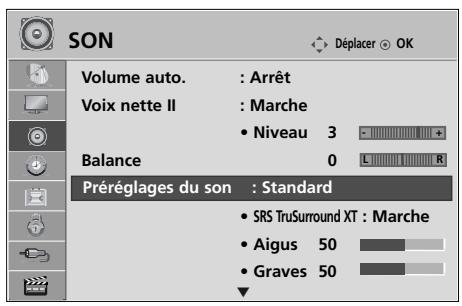

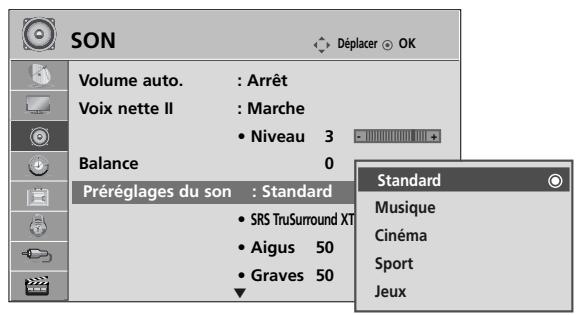

RéGLAGES PRÉDÉFINIS DU SON : MODE SON 86

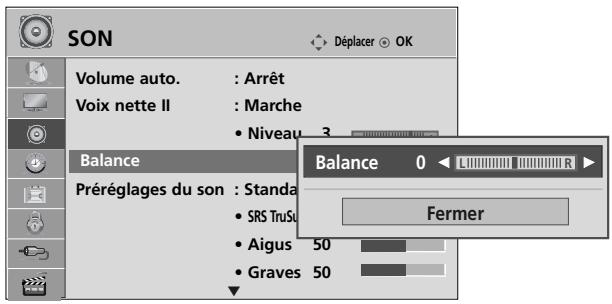

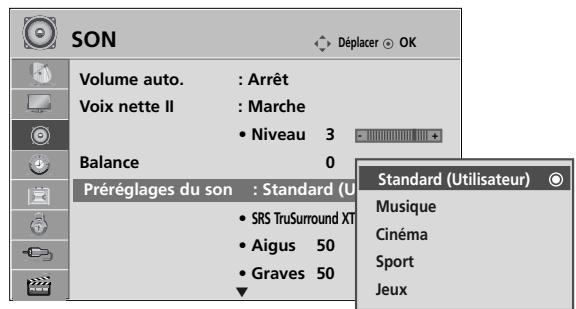

RéGLAGES DU SON : MODE UTILISATEUR.... 87

• Réception stéreo/bilingue

(en mode analogue uniquement) 93

• Réception NICAM

(en mode analogue uniquement) 94

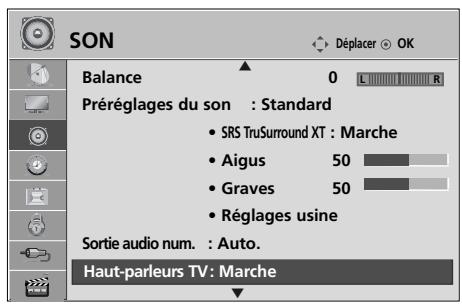

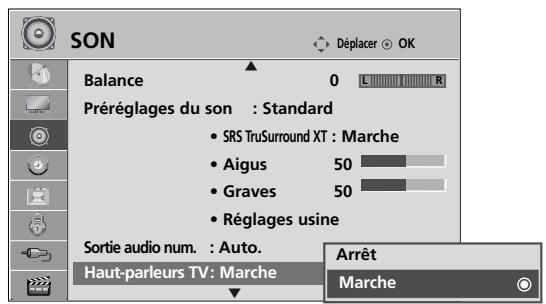

• Sélection de la sortie audio des haut-parleurs 94

SELECTION DU PAYS/LANGUE DU MENUÀ

L'ECRAN 95

SELECTION DE LA LANGUE

(EN MODE NUMÉRIQUE UNIQUEMENT) .... 96

RéGLAGE DE L'HEURE

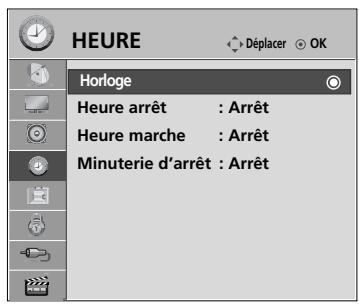

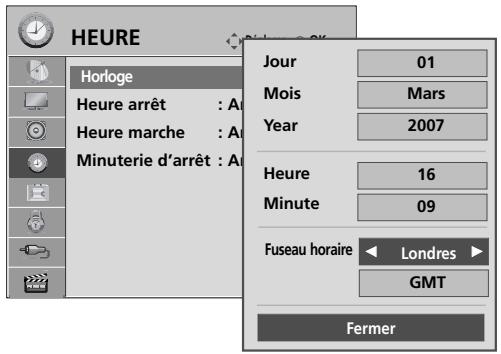

Horloge 97

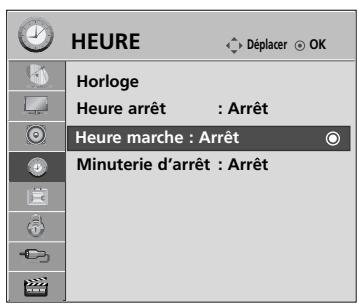

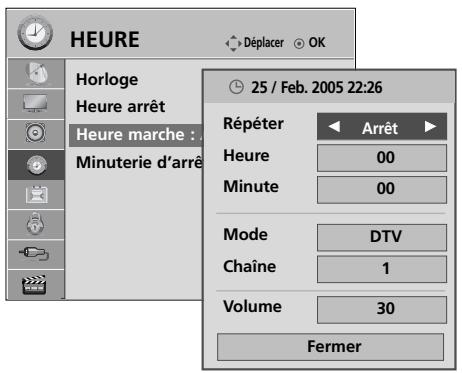

ACTIVATION ET DÉCACTIVATION DU MINUTEUR. 98

RéGLAGE DE LA MINUTERIE DE VEILLE 99

CONTROLE PARENTAL

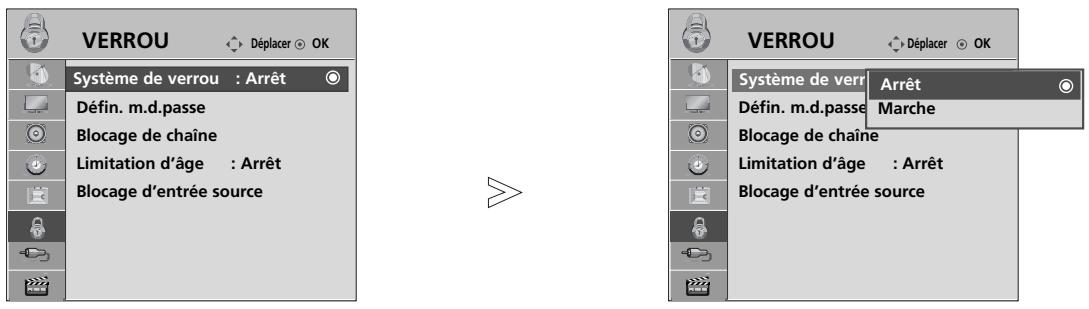

DÉFINITION DU MOT DE PASSE ET SYSTEME DE

VERROUILLAGE 100

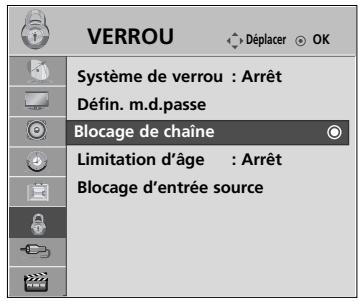

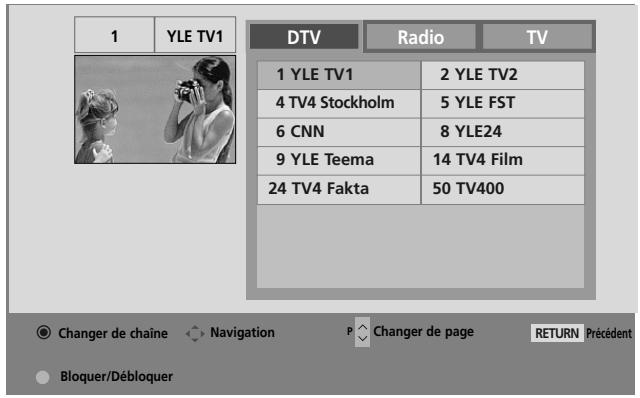

BLOCAGE D'UNE CHAINE 101

Contrôle parental 102

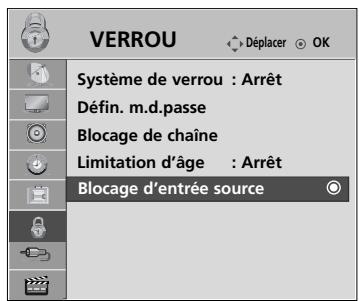

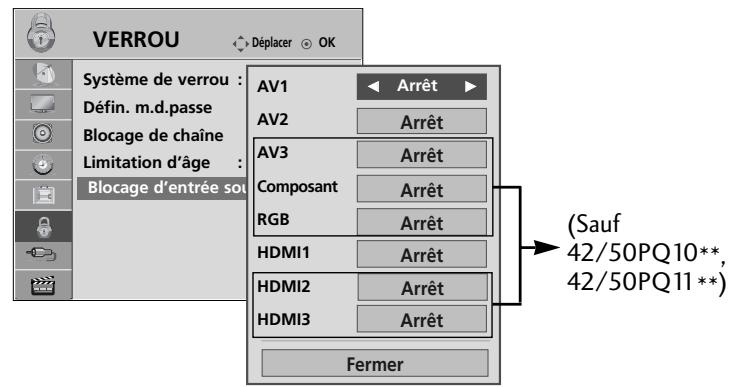

Blocage d'une entrée. 103

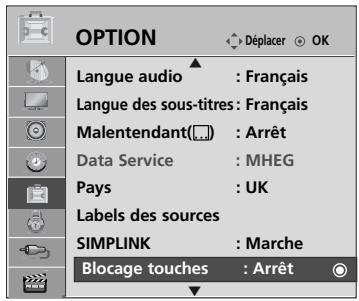

BLOCAGE DES TOUCHES 104

TELETEXTE

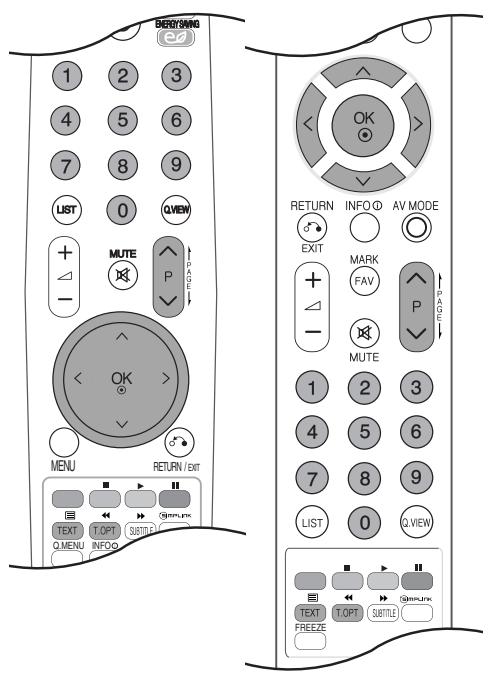

Pour activer/désactiver le télétexte 105

Texte SIMPLE 105

Texte TOP. 105

FASTEXT 106

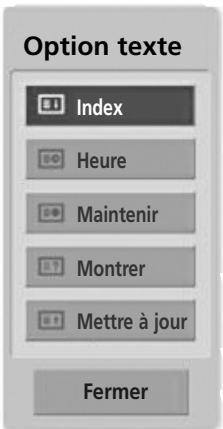

Fonctions tetextespeciales. 106

TELETEXTE NUMÉRIQUE

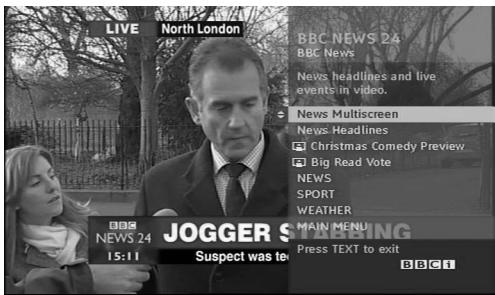

TELETEXTE DANS LE SERVICE NUMÉRIQUE 107

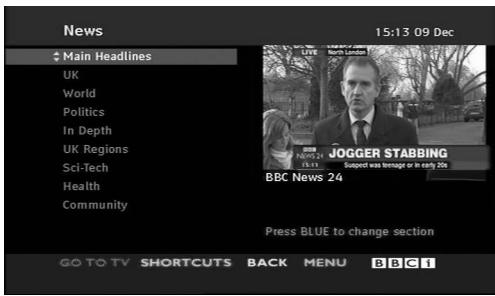

TELETEXTE DU SERVICE NUMÉRIQUE...... 107

ANNEXE

DEPANNAGE 108

ENTRETIEN 110

SPÉCIFICATIONS DE L'APPAREIL 111

CODES INFRAROUGE 113

INSTALLATION D'UN SYSTÉME DE COMMANDE

EXTERNE 114

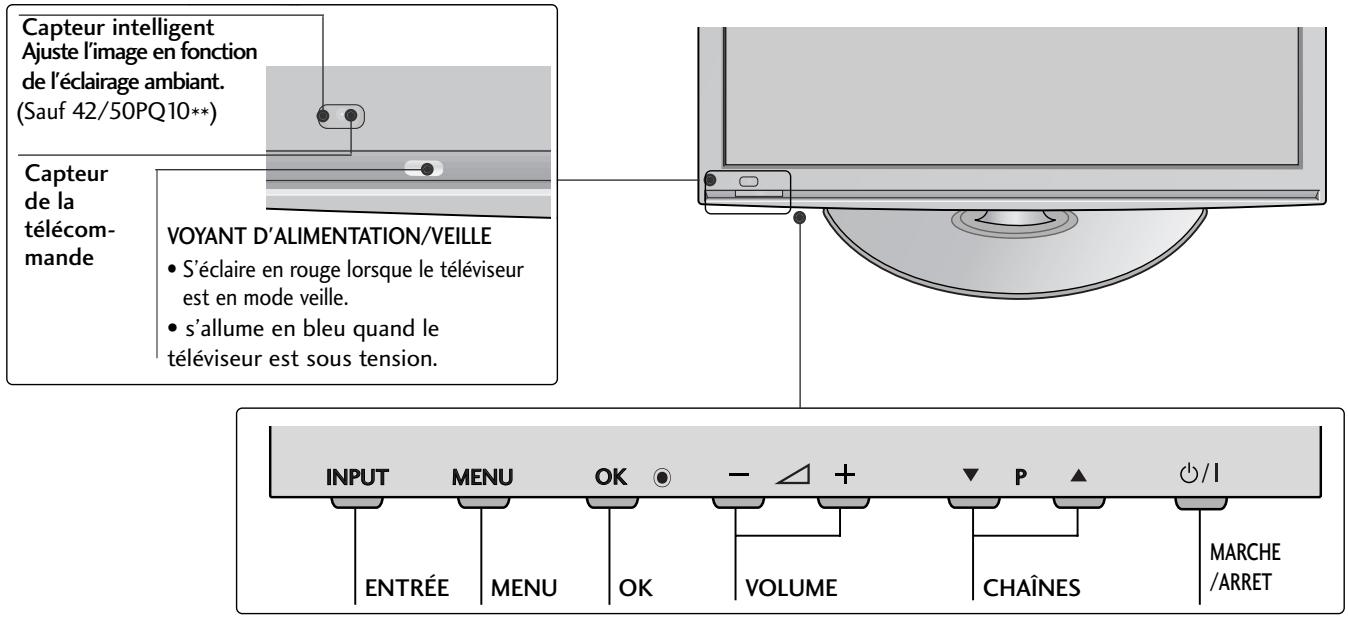

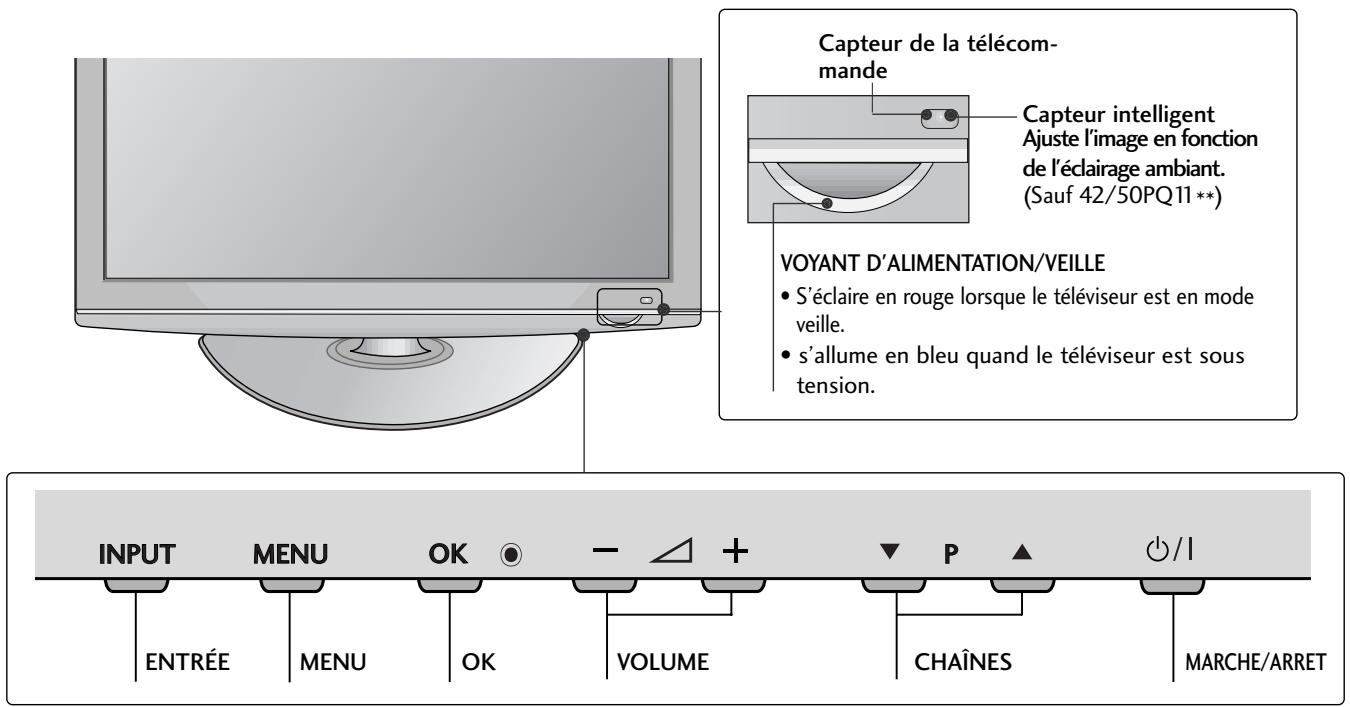

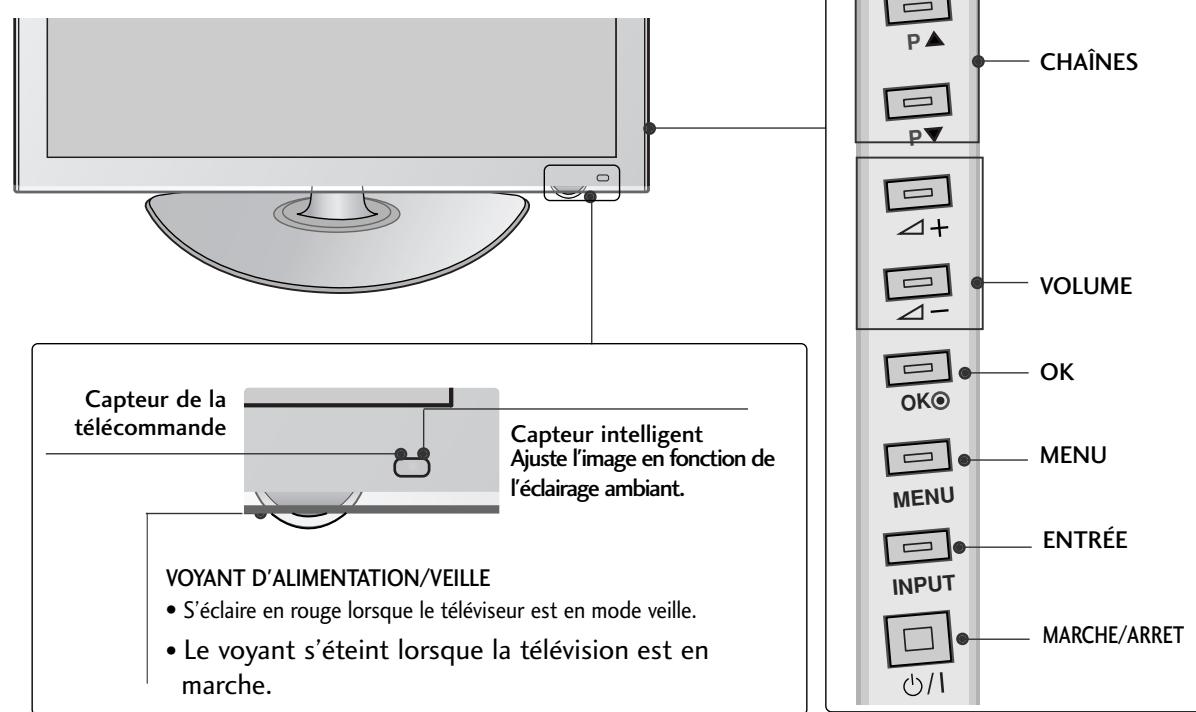

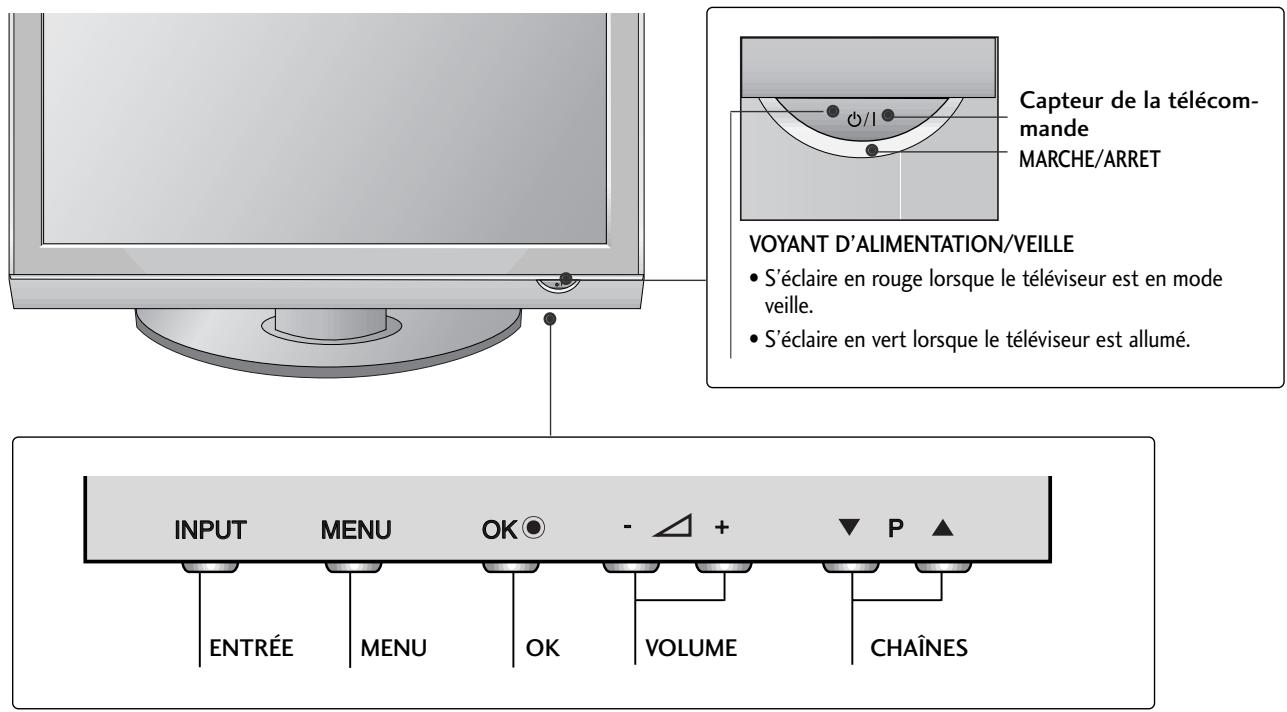

COMMANDES DU PANNEAU AVANT

L'image peut être différente de cette affichée sur votre téléviseur.

ATTENTION

S'il n'est pas possible d'allumer le téléviseur à l'aide de la télécommande, appuyez sur le bouton d'alimentation principal de la télévision.(Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrait pas l'allumer avec la télécommande.)

42/50PQ11, 42/50PQ30, 50PS30**

42/50PQ10, 42/50PQ20, 50PS20**

42/50PQ60, 50PS60

60PS40**

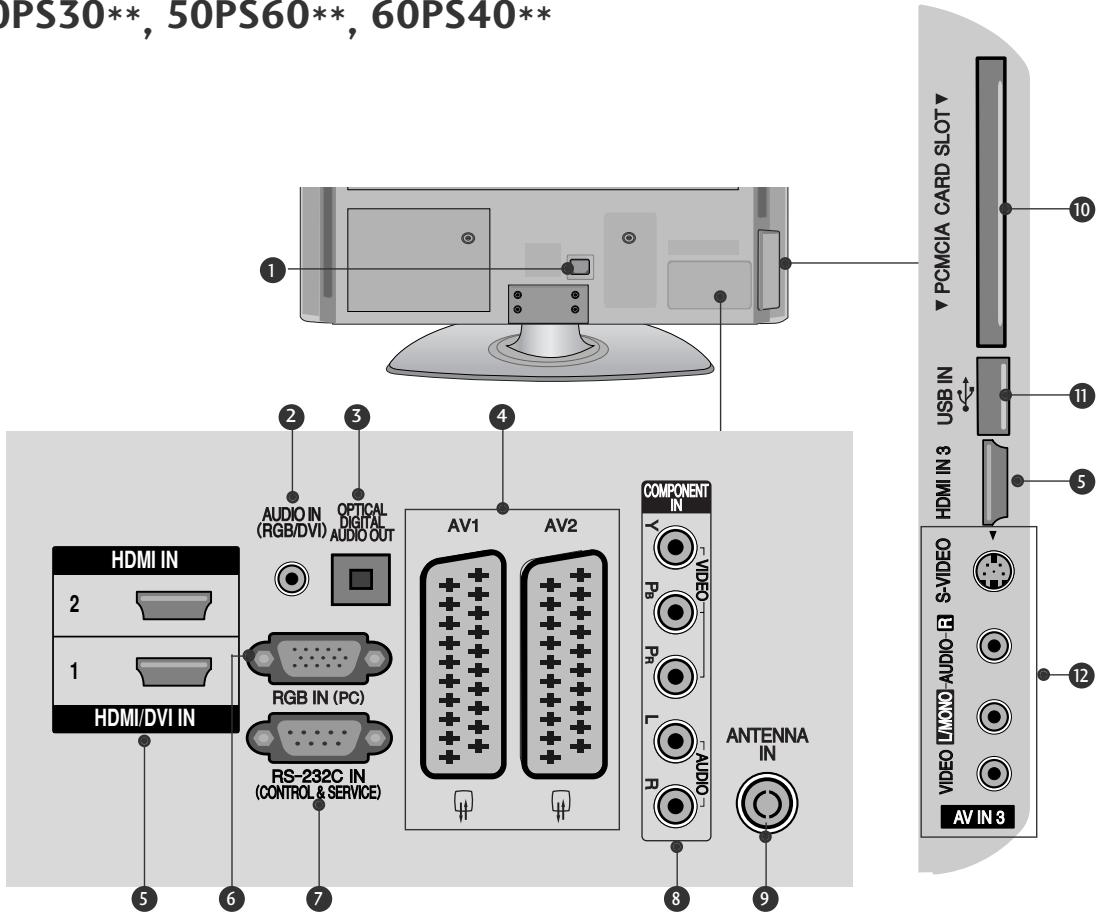

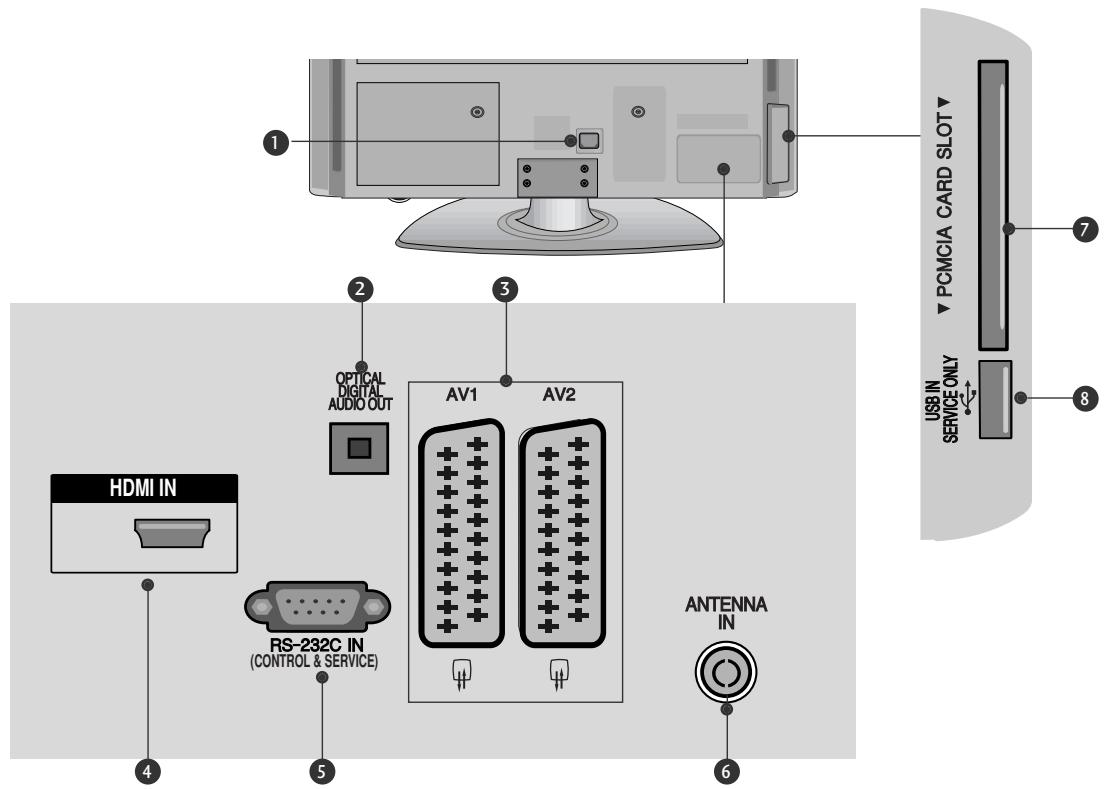

PRÉSENTATION DU PANNEAU ARRIÈRE

L' image peut etre differente de cette affichee sur votre téléviseur.

42/50PQ10, 42/50PQ11

1 Prise du cordon d'alimentation

Ce téléviseur fonctionne sur courant alternatif (CA).

La tension est indiquée sur la page des

Spécifications. N'essayez jamais d'utiliser ce

televiseur sur courant continu (CC).

2 SORTIE AUDIONUMÉRIQUE OPTIQUE

Raccordez le signal audionumérique à divers types d'appareils.

Raccordez-le à un appeareil audionumérique.

Utilizes un cable audio optique.

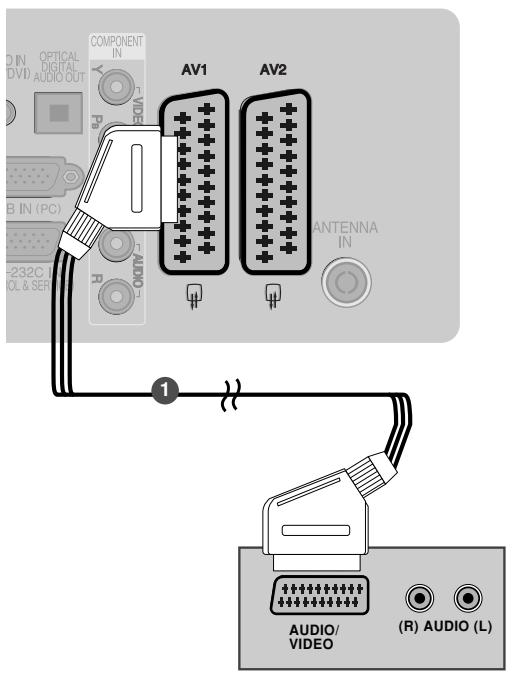

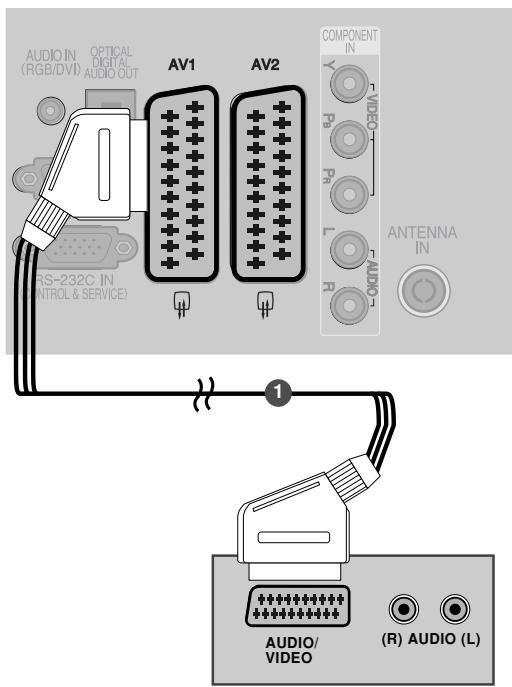

3 Prise Péritel (AV1/AV2)

Raccordez l'entrée ou la sortie Péritel d'un apparéil externe à ces prises.

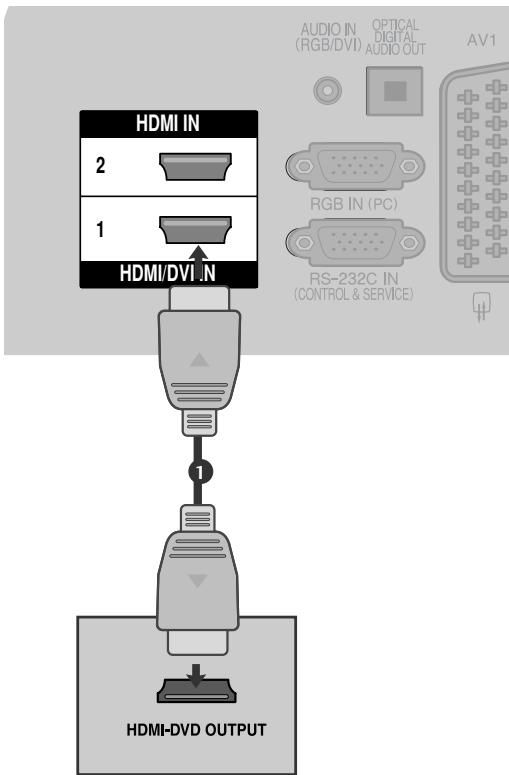

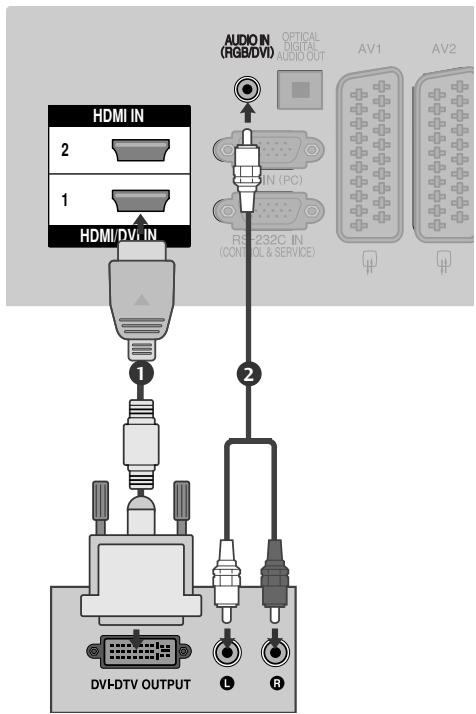

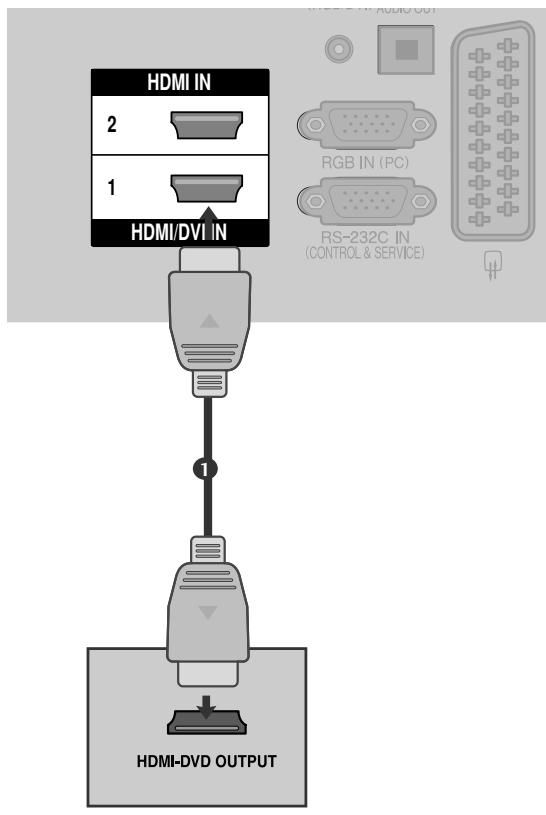

Entree HDMI

Raccodez un signal HDMI à l'entrée HDMI IN.

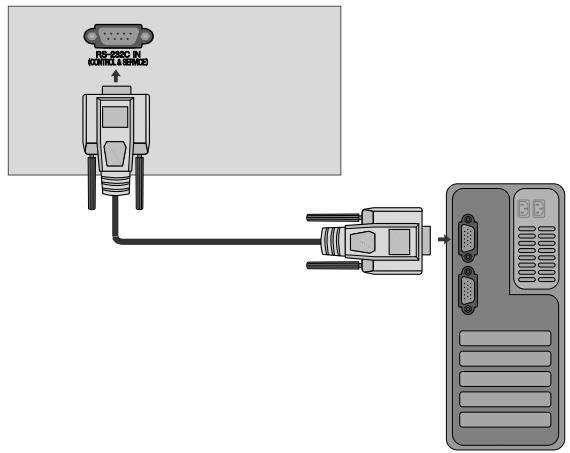

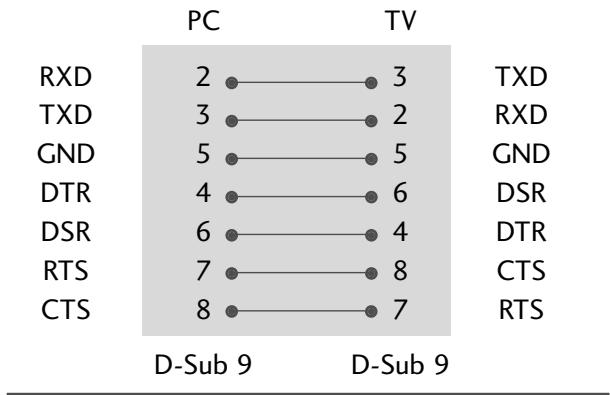

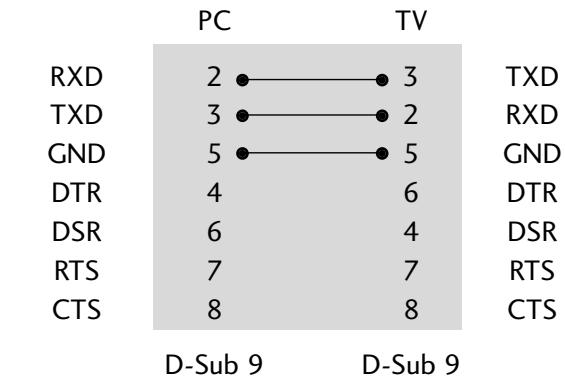

Port d'entrée RS-232C (CONTROLE ET MAINTE NANCE UNIQUEMENT)

Raccordez cette entree au port RS-232C d'un ordinateur.

Ce port est utilisé pour les modes service ou hôtel.

6 Entrée d'antenne

Raccordez l'antenne RF à cette prise.

Logement pour carte PCMCIA (Personal Computer Memory Card International Association)

Insérez le module Cl dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

8 PORT DÉDIE AUX OPÉRATIONS DE RÉPARATION

42/50PQ20, 42/50PQ30, 42/50PQ60, 50PS20, 50PS30, 50PS60, 60PS40**

1 Prise du cordon d'alimentation

Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Specifications. N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

Entrée audio RVB/DVI

Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE

Raccordez le signal audionumerique à divers types d'appareils.

Raccordez-le à un apparéil audionumérique.

Utilisz un cable audio optique.

Prise Peritel (AV1/AV2)

Raccordez l'entrée ou la sortie Péritel d'un apparéil externe à ces prises.

5 Entrée HDMI

Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un cable DVI-HDMI.

6 Entrée RVB

Raccordez la sortie d'un ordinateur.

Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUÉMENT)

Raccordez cette entrée au port RS-232C d'un ordinateur.

Ce port est utilisé pour les modes service ou hôtel.

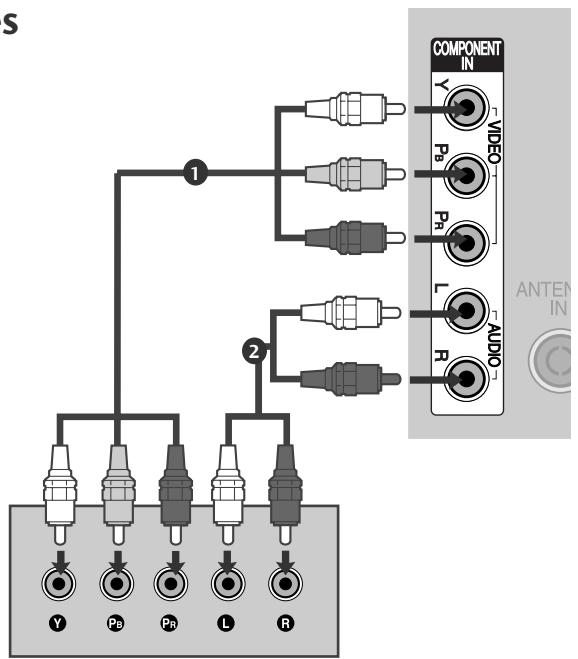

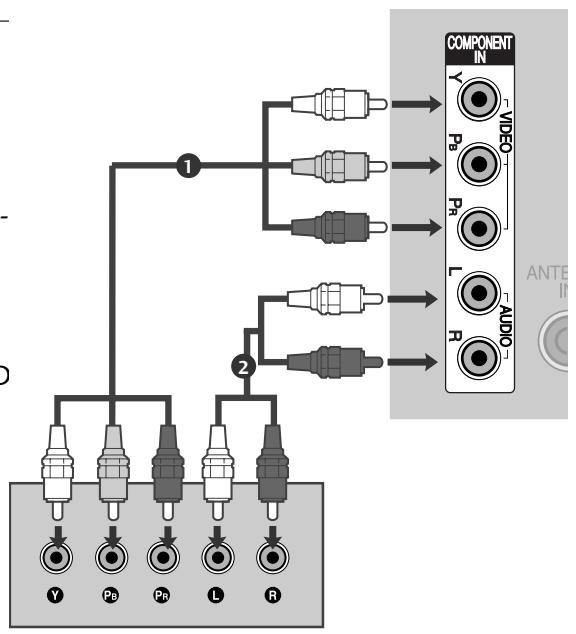

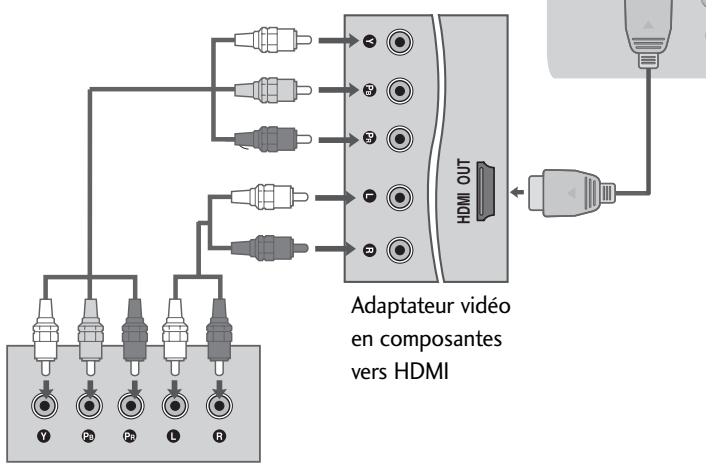

8 Entrée composantes

Raccordez un apparéil audiovisuel en composantes à ces prises.

9 Entrée d'antenne

Raccordez l'antenne RF à cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT.

(Cette fonction n'est pas disponible dans tous les pays.)

1 Port USB

RaccordezleperiphériquedestockageUSBa cette prise.

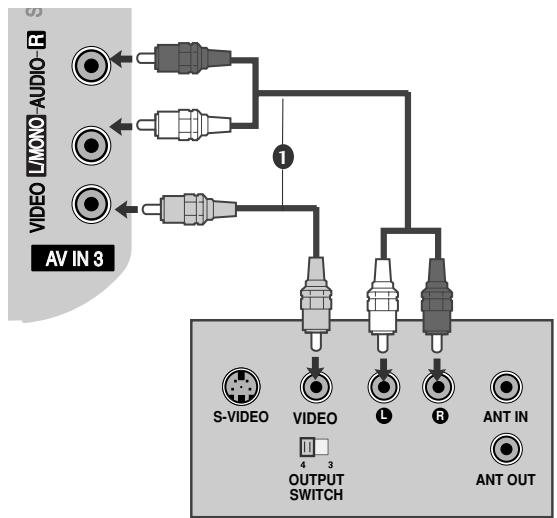

12 Entre audio/video

Raccordez la sortie audio/video d'un apparéil externe à ces prises.

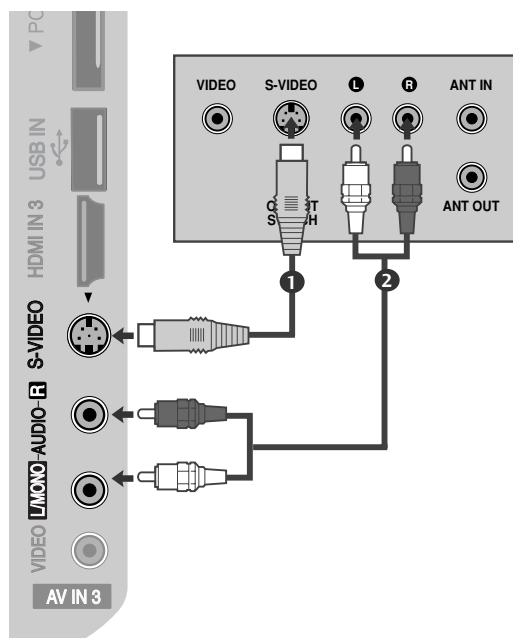

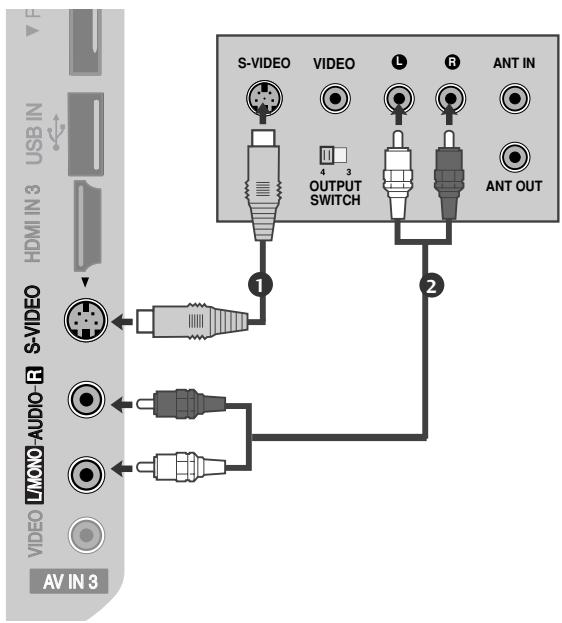

Entrée S-Video

Raccordez la sortie S-Viséo d'un appareil S-VIDÉO.

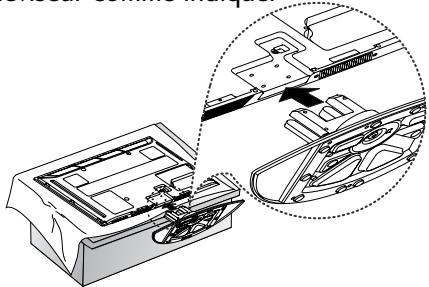

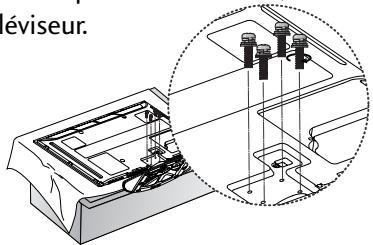

INSTALLATION DU SOCLE

(Sauf 60PS40**)

L' image peut etre differente de cette affichee sur voitre téléviseur.

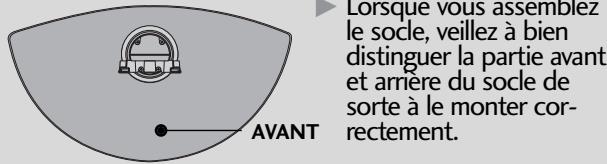

Lorsque vous assembliez le pied de bureau, vérifie que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait devier par un phénomène d'abrasion de lapiece de serrage du boulon.

Couchez avec précaution l'écran de télévision sur une surface rembourse pour éviter d'abimer l'écran.

Fixez le téléviseur comme indiqué.

Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'ar

riere du téléviseur.

REMARQUE

INSTALLATION DU SOCLE

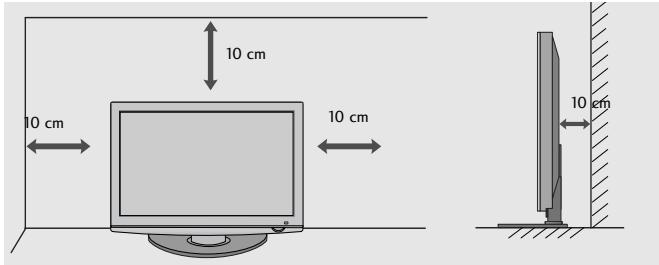

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque cote du téléviseur.

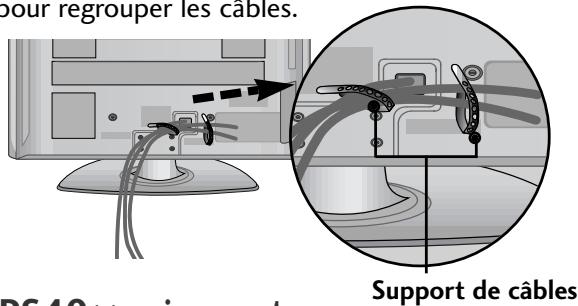

SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES

L' image peut être différente de cette affichée sur votre poste de télévision.

Après avoir raccordé les cables selon les instructions, installez l'ATTACHE-CABLE comme illustré pour regrouper les cables.

60PS40** uniqueness

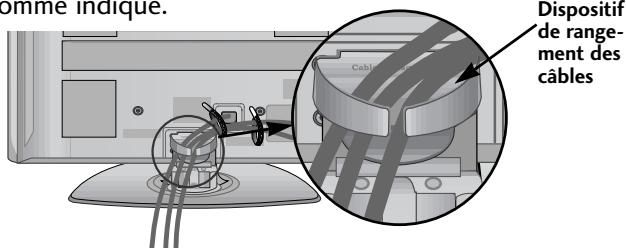

Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué. Dispositif

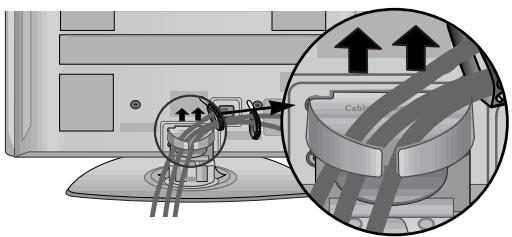

Commentzheimerleredispositifderangementdescables

Tenez le DISPOSITIF DE RANGEMENT DES CÂBLES avec les deux mains et tirez-le vers le haut.

REMARQUE

Ne vous serve pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.
- Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.a

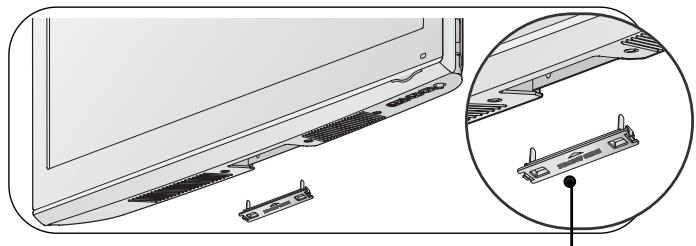

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED

L'image peut etre differente de cette affichee sur toute téléviseur.

Lorsque vous montez l'appareil sur un mur, utilisez le couvercle de protection. Insérez le couvercle de protection dans le téléviseur jusqu'àu « clic »

PRECAUTIONS D'INSTALLATION

• Vous trouvrez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité.
  Placez le téléviseur pres du mur afin d'eviter qu'il tombe si on le pousse.
• Les consignes représentées ci-après décrivent comment installerer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures.

Il permettra également d'eviter que votre apparéil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende.

1 Utilisez les boulons à oeil ou les supports/boulons du téléviseur pour fixer l'appareil au mur, comme indiquedans l'illustration ci-dessous.

(Si vous telévisuer comporte des boulons à oeillet, dévissez-les.)

• Insérez les boulons à oeil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieur.

Fixez les supports muraux à l'aide des boulons. Ajustez la hauteur du support fixe au mur.

3 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontal entre le mur et l'appareil.

REMARQUE

Retirer la corde avant de déplacer l'appareil.
Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil.
Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur.

MISE À LA TERRE

Assurez-vous de raccorder ce télévisuer à la terre afin d'éviter les chocs électriques. Si la mise à la terre n'est pas possible, demandez à un électricien qualifié d'insteller un disjoncteur indépendant. N'essayez pas demettre cet apparéil à la terre en le raccordant à des cables téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

• Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc.
  Le téléseur est concu pour etre instalé à l'horizontal.

MONTAGE AU MUR : INSTALLATION HORIZONTALE

■ Nous recommendons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur.
■ Nous vous recommendons d'acheter un support de montage mural respectant la norme VESA.
LG commande que la fixation murale soit réalisée par un installateur professionnel qualifié.

REMARQUE

Vousdevez installer la fixation murale sur un mur solide perpendiculaire au sol.
Vousdevezutiliserunefixationspecificquysouvaitez l'installer auplafond ou surunmur incliné.
La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple).
Le type et la longueur des vis d'installation dépendant de la fixation murale utilisée. Pour plus d'informations, reportez-vous aux instructions fournies avec la fixation murale.
LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte:
-性和效率的提高，如：
- lorsqu'une fixation incorpore de des vis dans le mur peut provoquer la chuté du télévisur et des blessures;
- lorsque la méthode d'installation recommandaee n'est pas respectee.

Modèle	VESA (A * B)	Vis standard	Quantité
42PQ10**	400 * 400	M6	4
50PQ10**	400 * 400	M6	4
42PQ11**	400 * 400	M6	4
50PQ11**	400 * 400	M6	4
42PQ20**	400 * 400	M6	4
50PQ20**	400 * 400	M6	4
42PQ30**	400 * 400	M6	4
50PQ30**	400 * 400	M6	4
42PQ60**	400 * 400	M6	4
50PQ60**	400 * 400	M6	4
50PS20**	400 * 400	M6	4
50PS30**	400 * 400	M6	4
50PS60**	400 * 400	M6	4
60PS40**	600 * 400	M8	4

PREPARATION

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les apparêils pour ne pas les endomager.

RACCORDEMENT À UNE ANTENNE

Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'anse.
Le cable et le convertisseur d'antenne ne sont pas fournis.

Pour receivevoir une image de toute valeur qualite dans les zones ou le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqued ci-dessus.
Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.

SOCLE PIVOTANT

Après avoir installé le téléviseur, vous pouze le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

CONFIGURATION D'UN APPAREIL EXTERNE

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les apparciels pour ne pas les endommager.
- Cette section sur la configuration d'un apparéil externe reprend essentiellement les schémas correspondant aux modèles 42PQ30**.
L'image peut être différente de cette affichée sur votre téléviseur.

CONFIGURATION DU RÉCEPTEUR HD

• Ce téléviseur peut receiveoir des signaux numériques RF/par cable sans decodeur numérique externe.

Toutefois, si vous ne parvenez pas à receivevoir les signaux numériques à partir d'un décembre ou d'un autre apparéil numérique externe, reportez-vous au schéma ci-dessous.

Raccordement avec un cable composantes

(Sauf 42/50PQ10, 42/50PQ11)

Raccordez les prises de sortie video (Y, PB, PR) du décodeur numérique aux prises d'entrée COMPONENT IN VIDEO du téléviseur.
Raccordez la sortie audio du décembre numérique aux prises d'entrée COMPONENT IN AUDIO du téléviseur.
3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).
4 Sélectionnez la source d'entrée Composantes à l'aide de la touche INPUT de la télécommande.

Signal	Composantes	HDMI
480i/576i	O	X
480p/576p	O	O
720p/1080i	O	O
1080p	O (50/60Hz uniquemeta)	O (24Hz/30Hz/50Hz/60Hz)

(Pour les modèles 42/50PQ10, 42/50PQ11)

Connexion avec un adaptateur video en composantes vers HDMI.

• Vous pouvez receivevoir les signaux HD à l'aide d'un adaptateur video en composantes vers HDMI.

(Vous pouvez vous informer au sujet de l'adaptateur video en composantes vers HDMI ou en accuperir un sur notre site Internet ou en magasin.)

Raccordement d'un décodeur avec un cable HDMI

Raccordez le decodeur numérique à la prise d'entrée HDMI/DVI IN 1, HDMI IN, HDMI IN 2 ou HDMI IN 3 du téléviseur.
2 Allumez le decodeur numérique (reportez-vous au manuel d'utilisation de l'ordinateil).
3 Sélectionnez la source d'entrée HDMI1, HDMI2 ou HDMI3 à l'aide de la touche INPUT de la télécommande.

REMARQUE

• Vérifie que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3.

Raccordement avec un cable HDMI-DVI

(Sauf 42/50PQ10, 42/50PQ11)

Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN 1 du téléviseur.
Raccordez la sortie audio du décodeur numérique à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'ordinateil).
4 Sélectionnez la source d'entrée HDMI1 à l'aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN LECTEUR DVD

Raccordement avec un cable composantes

(Sauf 42/50PQ10, 42/50PQ11)

1 Raccordez les sorties video (Y, PB, PR) du lecteur DVD aux prises d'entrée COMPONENT IN VIDEO du téléviseur.
Raccordez les sorties audio du lecteur DVD aux prises d'entree COMPONENT IN AUDIO du téléviseur.
3 Mettez votre lecteur DVD sous tension, puis insérez un DVD
4 Sélectionnez la source d'entrée composantes à l'aide de la touche INPUT de la télécommande.
5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Entrées en composantes

Vou puez ameliorer la qualite de l'imag en raccordant le lecteur DVD aux ports d'entree en composantes, comme illustre ci-dessous.

Entrées en composantes du téléviseur	Y	PB	PR
Sorties video du lecteur DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Raccordement avec un cable Péritel

Raccordez la prise Péritel du DVD à la prise Péritel AV1 du téléviseur.
2 Mettez votre lecteur DVD sous tension, puis insérez un DVD.
3 Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.

En cas de raccordement à la prise Péritel AV2, Sélectionnez la source d'entrée AV2.

4 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Péritel	Entrée			Sortie
	Vidéo	Audio	RVB	Vidéo / Audio
AV1	O	O	O	Uniquement ATV
AV2	O	O	X	Les sorties ATV, DTV, AV1/2/3 sont possibles.

Type de sortie Mode d'entrée courant	AV1 (sorting TV)	AV2 (sorting monitateur)	AV2 (lorsque l'enregistrementprogrammé DTV est en cours avec le matériel d'enregistrement.)
Téléviseur numérique	X	O	O
Téléviseur analogique	O	O	O (Le mode d'entrée est automatique converti en DTV.)
AV1/2/3	O	O	O
Composantes/RVB/HDMI	O	X	O

Sortie TV: retransmet les signaux video du téléviseur analogique.

Sortie moniteur: retransmet l'image affichée à l'écran.

AV3, Composantes, RGB: Sauf 42/50PQ10, 42/50PQ11.

REMARQUE

Un cable Péritel doit toujours être blinde.

Raccordement avec un cable S-Video (Sauf 42/50PQ10**, 42/50PQ11**)

Raccordez la sortie S-VIDÉO du LECTEUR DVD à l'entrée S-VIDÉO du téléviseur.
Raccordez les sorties audio du lecteur DVD aux entrées AUDIO du téléviseur.
3 Mettez votre lecteurDVD sous tension, puis insérez un DVD.
4 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Raccordement avec un cable HDMI

Raccordez la sortie HDMI du lecteur DVD à l'entrée HDMI/DVI IN 1, HDMI IN, HDMI IN 2 ou HDMI IN 3 du téléviseur.
2 Sélectionnez la source d'entrée HDMI1, HDMI2 ouHDMI3 à l'aide de la touche INPUT de la télécommande.
3 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

REMARQUE

Si vous utilisez un cable HDMI, le téléviseur peut receivevoir simultanément des signaux audio et video.
Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous doivent regardement la résolution de sortie.
- Vérifie que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3.

CONFIGURATION D'UN MAGNETOSCOPE

■ Afin d'éviter de possibles interférences, veiliez à laisser une distance suffisante entre le magnétoscope et le téléviseur.

Raccordement avec un cable RF

Raccordez la prise ANT OUT du magnétoscope à la prise ANTENNA IN du téléviseur.
Raccordez le cable d'antenne à la prise ANT IN du magnétoscope.
3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise Péritel

Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur.
2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
3 Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.
4 En cas de raccordement à la prise Péritel AV2, selec-tionnez la source d'entrée AV2.

Péritel	Entrée			Sortie
	Vidéo	Audio	RVB	Vidéo / Audio
AV1	O	O	O	Uniquement ATV
AV2	O	O	X	Les sorties ATV, DTV, AV1/2/3 sont possibles.

Type de sortie Mode d'entrée courant	AV1 (sortingy TV)	AV2 (sortingy monitateur)	AV2 (lorsque l'enregistrementprogrammé DTV est en cours avec le matériel d'enregistrement.)
Téléviseur numérique	X	O	O
Téléviseur analogique	O	O	O (Le mode d'entrée est automatique converti en DTV.)
AV1/2/3	O	O	O
Composantes/RVB/HDMI	O	X	O

Sortie TV: retransmet les signaux video du téléviseur analogique.
Sortie moniteur: retransmet l'image affichée à l'écran.
AV3, Composantes, RGB: Sauf 42/50PQ10, 42/50PQ11.

REMARQUE

Un cable Péritel doit toujours être blinde.

Raccordement avec un cable RCA (Sauf 42/50PQ10**, 42/50PQ11**)

Raccordez les prises AUDIO/VIDEO du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge.
2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

REMARQUE

Si vous avez un magnétoscope mono, raccordez le cable audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

Raccordement avec un cable S-Video (Sauf 42/50PQ10**, 42/50PQ11 **)

Raccordez la prise de sortie S-VIDEO du magneto-scope à la prise d'entrée S-VIDEO du téléviseur. Vous obtiendarez une meilleure qualité d'image qu'vec une entrée composite (cable RCA) normale.
Raccordez les prises audio du magnétoscope aux pris es d'entrée AUDIO du téléviseur.
3 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
4 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

REMARQUE

Si les prises S-VIDEO et VIDEO sont raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDEO sera reçu.

INSERTION DU MODULE CI

• Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.
• Cette fonction n'est pas disponible dans tous les pays.

1 Insérez le module CI dans le logement pour carte PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma.

Pour plus d'informations, reportez-vous à la page 44.

REMARQUE

• Vérifiez que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le téléviseur et le lecteur de carte PCMCIA.

CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE

Envoie le signal audio du téléviseur à un apparéil audio externe via le port de sortie audionumérique (optique). Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrête du téléviseur à un home cinema DVD (ou amplificateur).

Raccordez une des extrémités d'un cable optique au port de sortie audionumérique (optique) du téléviseur.
Raccordez l'autre extrémité du cable optique au port d'entrée audio numérique (optique) de l'équipement audio. Raccordez l'autre extrémité du cable optique à l'entrée audionumérique (optique) de l'appareil audio.

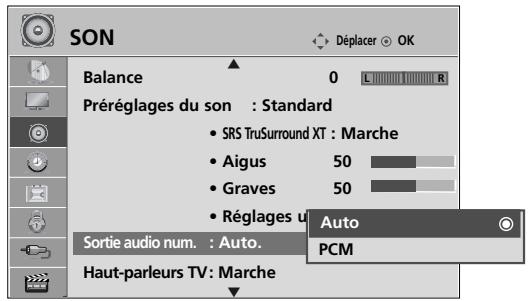

3 Réglez l'option "Haut-parleurs TV" sur "Arrêt" dans le menu SON (p. 89). Reportez-vous au manuel d'utilisation de l'appareil externe.

ATTENTION

• Ne jamais regarder à l'intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des léasons oculaires!

CONFIGURATION D'UNE AUTRE SOURCE AUDIO/VIDÉO

(Sauf 42/50PQ10, 42/50PQ11)

Raccordez les prises AUDIO/VIDEO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Video = jaune, Audio gauche = blanc et Audio droit = rouge.
2 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
3 Mettez en marche la source externe correspondante. Reportez-vous au manuel d'utilisation de l'appareil externe.

CONFIGURATION DE L'ENTREE USB

(Sauf 42/50PQ10, 42/50PQ11)

Raccordez le périhérique USB aux prises d'entrée USB IN sur le côté du téléviseur.
2 A p r s aovr raccorde les prises d'entree USB IN, you pouzeutiliser la fonction USB.(p.53)

CONFIGURATION D'UN PC (Sauf 42/50PQ10**, 42/50PQ11**)

Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l'ordinateur s'adapte automatiquement aux paramètres du téléviseur.

Raccordement avec un cable D-sub à 15 broches

Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur.
Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez I'ordinateur et le téléviseur.
4 Sélectionnez la source d'entrée RGB à l'aide de la touche INPUT de la télécommande.

Raccordement avec un cable HDMI-DVI

Raccordez la prise de sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN1 du téléviseur.
2 Raccordez les prises de sortie audio du boitier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez I 'ordinateur et le téléviseur.
4 Sélectionnez la source d'entrée HDMI1 à l'aide de la touche INPUT de la télécommande.

CONFIGURATION D'UN APPAREIL EXTERNE

Résolution d'affichage prise en charge

Mode RVB-PC, HDMI/DVI-PC

Résolution	Fréquence horizontalé(KHz)	Fréquence verticalé(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
800x600	37,879	60,31
1024x768	48,363	60,00
1280x768	47,78	59,87
1360x768	47,72	59,8
1920x1080 (RGB-PC)	66,587	59,93
1920x1080 (HDMI-PC)	67,50	60,00

Mode HDMI/DVI-DTV

Résolution	Fréquence horizontal(KHz)	Fréquence vertical(KHz)
640x480	31,469	59,94
	31,469	60
720x480	31,47	59,94
	31,50	60
720x576	31,25	50,00
1280x720	37,50	50,00
	44,96	59,94
	45,00	60
1920x1080	28,125	50,00
	33,72	59,94
	33,75	60
	27,00	24,00
	33,75	30
	56,25	50,00
	67,433	59,94
	67,50	60

REMARQUE

Évitez de laisser une image figée à l'écran pendant une période prolongée; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran.
Il est possible que des interférences apparaisent selon la résolution, le modele vertical, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifier la fréquence de rafraîchissement ou reglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l'ordinateur ne peut pas être modifiée, changez la carte graphique de l'ordinateur ou demandez conseil au fabricant de la carte graphique.
The synchronization input waveform for Le mode de synchronisation est distinct pour les fréquences horizontal et verticale.
Nous recommendons d'utiliser les résolutions 1024x768, 60~Hz (42PQ20, 42PQ30, 42PQ60) / 1360x768, 60~Hz (50PQ20, 50PQ30, 50PQ60) / 1920x1080, 60 Hz(50PS20, 50PS30, 50PS60, 60PS40) pour le mode PC, car elles délivrent la(Meilleure qualité d'image.
Raccordez le cable de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le cable de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur.

Raccordez le cable audio de l'ordinateur à l'entrée audio du téléviseur (les cables audio ne sont pas fournis avec le téléviseur).
Si vous utilisez une carte son, reglez le son de l'ordinaireur en conséquence.
Si la carte graphique de l'ordinateur ne produit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur.
Si la carte graphique de l'ordinateur produit simultanément la sortie RVB analogue et numérique, reglez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement regle sur Plug and Play par le téléviseur.)
Il est possible que le mode DOS ne fonctionne pas selon la carte video, si vous utilisez un cable HDMI-DVI.
Si vous utilisez un cable RVB-PC trop long, des interferences peuvent apparaître sur I'ecran. Nous vous recommendons d'utiliser un cable inférieur à 5 metres. Cela vous garantit une qualite d'image optimale.

Configuration de l'écran pour le mode PC (Sauf 42/50PQ10**, 42/50PQ11**)

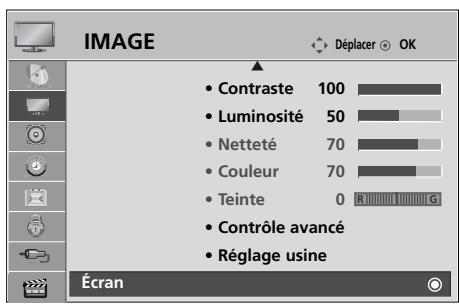

Réinitialisation de l'écran

Restaure les réglages Position, Taille et Phase aux paramètres d'usine.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Selectionner IMAGE.

Selectionner Ecran.

Selectionner Reglages usine.

Selectionner Oui.

Activer Réglages usine.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Configuration automatique (mode RVB [PC] uniquement)

Ajusté la position de l'image et minimise le tremblement de l'image de façon automatique. Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous doivent effectuer d'autres réglages.

Config. auto.

Cette fonction sert à régler automatiquement la position, la taille et la phase de l'écran. L'image affichée sera instable quelques secondes pendant la configuration automatique.

Selectionner IMAGE.

Selectionner Ecran.

Selectionner Config. auto..

Selectionner Oui.

Activer Config. auto.

• Si la position de l'image n'est toujours pas correcte, relancez la configuration automatique.

• Si les images doivent être de nouveau ajustées après le réglage automatique en mode RVB (PC), vous pouvez ajuster la position, la taille ou la phase.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Sélection de la résolution

Pour afficher une image normale, la résolution du mode RVB doit correspondre à la selection du mode PC.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

Selectionner IMAGE.

Selectionner Ecran.

Selectionner Résolution.

Selectionner la résolution souhaitée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglage de la position, taille et phase de l'écran

Si l'image n'est toujours pas nette après l'ajustement automatique et notamment si les caractères continu de trembler, reglez la phase de l'image manuelle.

Cette fonction peut etre activée dans le mode suivant : RGB (RVB) [PC].

Selectionner IMAGE.

Selectionner Ecran.

Selectionner Position, Taille ou Phase.

Effectuez les réglages ajustats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLEVISEUR/CONTRÔLDE DES CHÂINES

FONCTIONS DES TOUCHES DE LA TÉLECOMMANDE

(Seulement 42/50PQ10, 42/50PQ11, 42/50PQ20, 42/50PQ30)

Lorsque you utilisez la telecommande, dirigez-la vers le capteur de la telecommande du téléviseur.

VOLUME + / - Permet de régler le volume.

MUTE Permet de couper ou de remettre le son.

CHAINS Permet de selectionner une chaîne.

PAGE Permet de se déplacer d'un ensemble d'informations precedente/suiv- ante affichées à l'écran à un autre.

Touches de Commandes SIMPLINK ou menu USB (album photo et contrôle du liste musicale ou liste de films (Seulement 42/50PQ60, menu 50PS60)).

Q. MENU Permet de sélectionner la source du menu rapide souhaïée : (Format de l'image, Prééglages d'image, Prééglages du son, Audio, Minuterie d'arrêt et Ejection USB) (▶ p.33)

INFO ① Affiche les informations de l'écran sélectionné.

GUIDE Affiche le guide de programmes. ( p.67)

FAV Permet d'afficher la chaîne préféérée sélectionnée.

MARK Sélectionner et désélectionner des chaînes dans le menu USB. (Sauf 42/50PQ10, 42/50PQ11)

Insertion des piles

Ouvrez le capot du compartment à piles à l'arrière de la télécommande.
Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées.
Remettez le capot.
Pour retirer les piles, procedez à l'inverse de leur insertion.

UTILISATION DU TÉLEVISEUR/CONTRÔLDE DES CHÂINES

(Sauf 42/50PQ10, 42/50PQ11, 42/50PQ20, 42/50PQ30)

VOLUME + / - Permet de regler le volume.

MARK Sélectionner et déselectionner des chaînes dans le menu USB.

FAV Permet d'afficher la chaîne préféérée sélectionnée.

MUTE Permet de couper ou de remettre le son.

CHAINS Permet de selectionner une chaîne.

PAGE Permet de se déplacer d'un ensemble d'informations precedente/suiv-
ante affichées à l'écran à un autre.

Touches Permettent de selectionner une chaine.
numériques 0 à 9 Permettent de selectionner des éléments numérotés dans un menu.

LIST Affiche la liste des chaînes. (p.45)

Q.VIEW Permet de revenir à la dernière chaine visionnée.

Touches de Commandes SIMPLINK ou menu USB (album photo et contrôle du liste musicale ou liste de films (Seulement 42/50PQ60, menu 50PS60)).
USB/SIMPLINK

Insertion des piles

Ouvrez le capot du compartment à piles à l'arrière de la télécommande.
Utilisez deux piles alcalines de 1,5 V de type AAA. Ne mélangez pas piles neuves et piles usagées.
Remettez le capot.
Pour retirer les piles,procedede a l'inverse de leur insertion.

MISE SOUS TENSION DU TÉLEVISEUR

Pour pouvoir utiliser toutes les fonctions du téléviseur, vous doiventmettre celui-ci sous tension.

1 Tout d'abord, raccordez correctement le cordon d'alimentation et vérifie la touche marche/arrêt ( /1 ) du téléviseur.

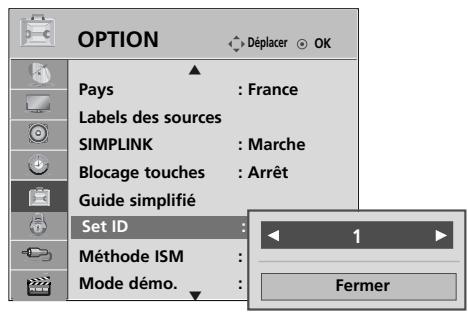

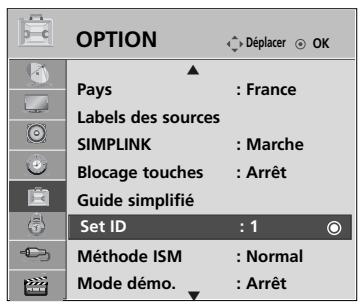

2 Set ID: Arrêt En mode veille, pour allumer le téléviseur, appuyez sur les touches INPUT ou P ▲▼ du téléviseur ou appuyez sur la touche POWER de la télécommande.

Set ID : Marche

Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche INPUT ou P ▲▼ du téléviseur, ou appuyez sur la touche POWER, INPUT, P ∧ √ ou sur les touches NUMÉRIQUES de la télécommande

Initialisation de la configuration

Si OSD (On Screen Display - Menu à l'écran) apparait à l'écran après avoir allumé la télévision, vous pouvez sélectionner la langue, le mode, le pays et le réglage automatique.

Remarque:

a. Si vous quittez sans terminer la configuration initiale, le menu Initial Setting (Configuration initiale) s'affichera à nouveau.
b. Appuyez sur la touche RETURN pour passer de l'OSD actuel à l'OSD précédent.
c. Pour les pays qui n ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique.
d Le mode "Mode Domicile" est particulièrement adapté à l'environnement domestique. Il est défini comme le mode par défaut de ce téléviseur.
e. Le mode "Démo. magasin" est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Démo. magasin" initialement l'appareil à la qualité video définie par le fabricant après un laps de temps spécifique.
f. Vous pouvez modifier le mode (Mode Domicile, Store Demo) avec l'option Reglage d'environnement dans le menu OPTION.

SELECTION DES CHÂINES

1 Appuyez sur la touche P ou sur les touches NUMÉRIQUES pour sélectionner un numéro de chaîne.

RéGLAGE DU VOLUME

1 Appuyez sur la touche ou - pour régler le volume.

Si vous souhaitez couper le son, appuyez sur la touche MUTE.

Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, + ou - et AV MODE.

MENU RAPIDE

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

Le menu rapide (Q.Menu) est un menu complenant des fonctions que les utilisateurs peuvent etre amén à utiliser fréquemment.

• Format de l'image : permet de selectionner le format d'imagé de votrechoix.
  Pour définiir les paramètres du zoom, Sélectionnez 16:9, Signal original, Format 14:9, Zoom et Zoom cinema dans le menu de format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.
• Préroglages image: permet de sélectionner le mode Image de votrechoix.

• Prépréglages du son : permet de définir automatiquement la combinaison sonore qui semble être la meilleure pour les images en cours de visualisation. Permet de selectionner le mode Son de votre choix.

• Audio(Son): permet de sélectionner la sortie audio.

• Minuterie d'arrêt : permet de régler la minuterie d'arrêt.
• Ejection USB : permet d'éjecter un périphérique USB.(Sauf 42/50PQ10, 42/50PQ11)

Afficher chaque menu.

Selectionner la source de votre choix.

• Appuyez sur la touche Q. MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SELECTION ET RÉGLAGE DES MENUS À L'ÉCRAN

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

Afficher chaque menu.

Selectionner une option du menu.

Aller dans le menu contextuel.

• Appuyez sur le bouton INFO pour acceder au menu du manuel simplifié.
• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

REMARQUE

Il est impossible d'utiliser les options Info CS en mode analogue.

MÉMORISATION DES CHÂINES

Utilisez cette fonction pour rechercher et memoriser automatiquement toutes les chaînes.

Lorsque vous lancez la programmation automatique, toutes les informations enregistréesAAParavant sur le service seront supprimées.

Le nombre maximum des programmes qui peuvent etre stockes est 500. Mais le nombre peut différer legerement selon les signaux de radiodiffusion.

Selectionner CONFIG.

Sélectionner Recherche auto..

Selectionner Oui.

Activer Recherche auto..

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passer à 4 chiffres dans Système de verrou "Marche".
• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Oui à l'aide de la touche < > . Appuyez ensuite sur OK. Sinon, sélectionnez Non.

• Numérotation automatique : permet de sélectionner les numérios de programmes correspondant aux chaînes.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLEVISEUR/CONTRÔLDE DES CHÂINES

RECHERCHE MANUELLE (EN MODE NUMÉRIQUE)

La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes.

Selectionner CONFIG.

Selectionner Recherche manuelle.

Sélectionner DTV (Numérique).

Selectionner le numero du canal souhaité.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passer à 4 chiffres dans Système de verrou "Marche".

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RECHERCHE MANUELLE (EN MODE ANALOGIQUE)

La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numérodes de votrechoix.

Selectionner CONFIG.

Sélectionner Recherche manuelle.

Selectionner TV (Télévision).

ou

Selectionner le numero de chaine souhaite.

Sélectionner un système TV.

Selectionner V/UHF ou Cable.

Selectionner le numero du canal souhaite.

Commencer la recherche.

Sélectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passer à 4 chiffres dans Système de verrou "Marche".

• L: SECAM L/L' (France)
  BG: PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/ Nouvelle-Zélande/Moyen-Orient/Afrique/Australie)
  I: PAL I/II (Royaume-Uni/Inande/Hong Kong/Afrique du Sud)
  DK: PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI)
• Pour enregistrer un autre canal, repétez les étapes 4 à 9.

UTILISATION DU TÉLEVISEUR/CONTRÔL DES CHÂINES

Affectation d'un nom à une chaine

Voussouspoucezaussi affectora chaque numero un nom de cinqlettres.

Selectionner CONFIG.

Sélectionner Recherche manuelle.

Selectionner TV (Television).

Selectionner Nom.

5 Sélectionner la position et choisissez le caractère, etc.
Voussous pouvez utiliser n'importequelle lecture de l'alphabet,tous les chiffres de 0 à 9,les signes + / - etle caractere d'espace.

Selectionner Fermer.

Selectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

EDITION DES CHÂINES

Si un numero de chaîne est omis, cela signifie que vous ne pourrez pas le sélectionner avec la touche P ∧ ∨ lorsque vous regardez la télévision.

Si vous souhaitez selectionner le numero de chaine omis, entrez directement le numero à l'aide des touches NUMERIQUES ou selectionnee-le dans le menu Edition des chaines.

Cette fonction vous permet d'omettre les chaînes méorisées.

Dans certains pays, vous pouvez changer de numero de chaine au moyen de la touche JAUNE.

Selectionner CONFIG.

Selectionner Edition des chaînes.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passer à 4 chiffres dans Systeme de verrou "Marché".

Entrer dans le menu.

Selectionner un programme à enregistrer ou à sauter.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

EN MODE NUMERIQUE (DTV)/RADIO

Sauter un numero de chaine

Selectionner un numero de chaine à sauter.

BLEUE

Faire passer le numéro de chaine sauté à la couleur bleu.

BLEUE

Désélectionner le numéro de châne sauté.

• Lorsqu'un numéro de châne est sauté, cela peut dire que vous ne pourrez pas le selectionner en utilisant la touche P ∧ ∨ pendant le fonctionnement normal du télévisueur. Par ailleurs, ce numéro de châne s'affiche en bleu.
• Si vous voulez selectionner un numero de chaine sauté, saisissez directement le numero en utilisant les touches NUMEROTÉES ou selectionnez-le dans le menu "Édition des chaines" ou EPG

■ Sélection de votre chaine préférende

Selectionnervoirenumero de chaine préféré.

• La chaine selectionnée rejoindra automatiquement la liste de vos chaînes préférencées.

EN MODE TV

Cette fonction vous permet de supprimer ou de sauter les chaînes méorisées.

Vou puez également déplacer certains canaux et utiliser d'autres numérios de chaine.

Recherche automatique

Lancer la recherche automatique.

• Une fois la recherche automatique activée, vous ne pouvez plus modifier les chaînes.

Supprimer une chaine

Selectionner un numero de chaîne à supprimer.

• Le programme selection ne est supprimé et tous les programmes suivants sont avances d'un rang dans la programmation.

Faire passer le numero de chaîne supprimé à la couleur rouge.

Désélectionner le numéro de chaîne supprimé.

Déplacer une chaine

Selectionner un numero de chaine à déplacer.

Faire passer le numero de chaîne à déplacer à la couleur jaune.

Désélectionner le numéro de chaine déplaced.

Sauter une chaine

Selectionner un numero de chaine à sauter.

Faire passer le numéro de châine sauté à la couleur bleu.

DésLECTIONNER le numéro de châne sauté.

• Lorsqu'un numéro de chaine est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ √ pendant le fonctionnement normal du télévisueur. Par ailleurs, ce numéro de chaine s'affiche en bleu.

• Si vous voulez sélectionner un numéro de chaine sauté, saississe directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chaines" ou EPG

■ Sélection de votre chaine préféRRée

Selectionner votre numero de chaine préféRED.

• Le nombre de chaîne sélectionné sera ajouté à la liste des chaînes favorites.

MISE À JOUR LOGICIELLE

Une mise à jour logicielle signifie que le logiciel peut être télécharge à l'aide du système de diffusion terrestre numérique.

Selectionner Marche ou Arret. Si vous selectionnez Marche, un message de confirmation s'affiche pour vous notification qu'un nouveau logiciel a etedetected.

Lors du réglage de l'option "Mise à jour Auto."

De temps à autres, des informations sur la mise à jour du logiciel s'affichent dans le menu suivant sur l'écran du téléviseur.

Selectionnez Oui à l'aide de la touche < > ;youverrezalsol image suivante.

Après la fin de la mise à jour du logiciel, le système redémarre.

Mise à jour simple : pour des flux de mises à jour courants

Le téléchargement démarre quand l'appareil est mis hors tension.
Lorsque l'appareil est mis sous tension pendant le téléchargement, l'état de la progression s'affiche.

Mise à jour programmée : pour des flux de mises à jour programmés Lorsque l'option Mise à jour auto. est réglée sur "Arrêt", le message pour la modifier sur "Marche" s'affiche.

• Lors de la mise à jour du logiciel, notez les points suivants :
• L'alimentation du téléviseur ne doit pas être coupée.
• Le téléviseur ne doit pas être éteint.
• L'antenne ne doit pas etre déconnectee.
• Le téléchargement du logiciel pouvant nécessiter une heures, voirlez à ce que l'alimentation reste active pendant le téléchargement.

DIAGNOSTICS

Cette fonction vous permet d'afficher le constructeur, le modele/réference, le numero de série et la version du logiciel.

Les informations et la puissance du signal du multiplexeur symtonisé sont affichées.

Les informations sur le signal et le nom du multiplexeur selectionné sont affichés.

(MUX*: répertoire supérieur de canaux en diffusion numérique (un seul MUX contient de multiples canaux.))

Selectionner CONFIG.

Selectionner Diagnostiques.

le constructeur, le modele/refERENCE, le numero de série et la version du logiciel.

Afficher les informations sur le canal.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module Cl, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement Cl, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérez et de retarder le module Cl du téléviseur trop féquèment. Cela risquérait de provoquer un dysfonctionnement. Lorsque le téléviseur se met sous tension après l'insertion du module Cl, il est possible qu'aucun son ne soit émis.

Cette fonction peut être incompatible avec le module Cl et la carte intelligente.

Il est possible que les fonctions Cl ne soient pas disponibles, selon les normes de diffusion du pays.

Selectionner CONFIG.

Selectionner Informations Cl.

Selectionner l'objet souhaité : informations sur le module, informations sur la carte intelligente, langue, téléchargement de logiciel, etc.

Enregisterr.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SELECTION DE LA LISTE DES CHÂINES

Voussoupiezverifieleschainesenregistreesenmemoire enaffichantlaiste deschaines.

S'affiche lorsque la chaine est verrouillée.

■ Affichage de la liste des chaînes

Afficher la Liste des chaînes.

• Certains numéroes de chaîne peuvent apparaître en bleu. Il s'agit des chaînes que vous ave sautées lors de la recherche automatique ou dans le mode Édition des chaînes.
• Certaines chaînes sont associées à un numéro de canal dans la liste des chaînes ; cela signifie qu'aucun nom de chaîne ne leur est attribué.

■ Sélection d'une chaine dans la liste

Selectionner une chaine.

Aller sur le numéro de chaine sélectionné.

À partir de la chaine que vous regardez actuellement, le mode passera de TV ( télévision) à DTV (numérique), puis à Radio.

Pour faire défilier la liste des chaînes

Faire defiler les chaînes.

Revenir à l'affichage normal de la télévision.

■ Affichage du tableau des chaînes préférentes

Afficher le tableau des chaînes préférentes.

UTILISATION DU TÉLEVISEUR/CONTRÔL DES CHÂINES

LISTE DES ENTRES

Les entrées HDMI et AV1/2 (Péritel) peuvent être reconnues par une broche de détction et donc activées lorsqu'un apparéil externe correspond à la puissance (en volts).

En utilisant la touche TV/RAD, vous pouvez passer d'une entrée externe à une entrée RF et à la dernière chaîne visionnée en mode DTV/RADIO/TV.

(Sauf 42/50PQ10**, 42/50PQ11*)

Selectionner la source d'entrée.

• Vous pouvez également régler le menu SOURCE

• Antenne : à scélectionner pour regarder la télévision/television numérique.
• AV1, AV2, AV3 : à sélection pour regarder une cassette video ou utiliser un apparéil externe.
• Component (Composantes) : à sélectionner pour utiliser un lecteur DVD ou un décodeur numérique, en fonction du connecteur.
• RGB (RVB) : à sélectionner pour utiliser un ordinaireur, en fonction du connecteur.
• HDMI1, HDMI2, HDMI3: à sélectionner pour utiliser un lecteur DVD, un ordinateur ou un décodeur numérique, en fonction du connecteur.

MPLINK (Sauf 42/50PQ10**, 42/50PQ11**)

Cette fonction n'est disponible qu'vec les appareils comontant le logo SIMPLINK. Verifiez l'existence de celui-ci.

Ce téléviseur peut ne pas fonctionner correctement s'il est utilisé avec d'autres apparueils représentant la fonction HDMI-CEC.

Cette fction you peret de contrer et de dire dautres appareils audiovisuels raccordes au taveliseur avec un cable HDMI, sans utilise dautres cables et sans effectuer de reglages supplémentaires.

Si vous ne souhaitez pas afficher le menu SIMPLINK, selectionnez ARRÉT.

La fonction SIMPLINK n'est pas prise en charge par l'entrée HDMI IN 3.

Selectionner OPTION.

Selectionner SIMPLINK.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SIMPLINK Functions

Lecture du disque

Commandez les appareils audiovisuels raccordés en utilisant les touches < > ,▶,■,II,« et ▶▶.

Lecture directe

Après avoir raccordé des apparèils audiovisuels au téléviseur, vous pouvez directement contrôler les apparèils et dire tous les supports pris en charge sans réglage supplémentaire.

Sélection de l'appareil audiovisuel

Cette fonction vous permet de selectionner et d'utiliser un des appeareils audiovisuels raccordés au téléviseur.

Mise hors tension de tous les apparèils

Lorsque vous éteignez le téléviseur, tous les apparciels raccordés se mettent hors tension.

Changement de la sortie audio

Cette fonction vous permet de changer facilement la sortie audio.

Synchronisation de l'alimentation activée

Lorsque I'appareil avec fonction Simplink raccordé à la borne HDMI commence la lecture, le téléviseur s'allume automatiquement.

• Si un apparéil raccordé au téléviseur à l'aide du cable HDMI ne prend pas en charge la fonction SIMPLINK, cette fonction n'est pas disponible.

Remarque : pour utiliser la fonction SIMPLINK, vous doivent utiliser un cable HDMI prénant au minimum en charge la version 1.3 avec fonction CEC. (CEC : Consumer Electronics Control.)

Raccordement du système de home cinema compatible SIMPLINK.

Raccordez la borne d'entrée HDMI/DVI IN 1 ou HDMI IN 2 situées à l'arrière du téléviseur à la borne de sortie HDMI du système de home cinema en utilisant un cable HDMI.
Raccordez la borne de sortie DIGITAL AUDIO située à l'arrière du téléviseur et la borne d'entrée DIGITAL AUDIO du home cinema en utilisant un cable optique.
3 Sélectionnez Home Theater (Home cinema) dans le menu Speaker (Enceinte) en appuyant sur la touche SIMPLINK.

Quand vous sélectionnez ou utilisez un apparéil multimé-dia disposant de la fonction home cinema, le haut-parleur passée automatiquement sur le haut-parleur home cinema.

REMARQUE

Raccordez le terminal HDMI/DVI IN ou HDMI IN du téléviseur au terminal arrêté (terminal HDMI) de l'ap-pareil à l'aide du cable HDMI.
Lorsque you changez la source d'entree a l'aide de la touche INPUT de la telecommande, you pouze interrompre le fonctionnement d'un appareil controle par SIMPLINK.

MENU SIMPLINK

Appuyez sur la touche < > , puis sur la touche OK pour selectionner la source SIMPLINK de votrechoix.

Visionnage du téléviseur (TV): revient à la chaine précédente indépendamment du mode actuel.
Lecture disque (DISC): selectionne et lit les disques insere Si plusieurs disques sont disponibles, les titres des disques sont affichés en bas de l'écran.
Fonction magnétoscope (VCR): utilise et contrôle le magnétoscope raccordé.
Lecture d'enregistrements du disque dur (HDD Recorder): lit et contrôle les enregistrements stockés sur le disque dur.

Sortie audio au système de home cinema/Sortie audio au téléviseur (Speaker) : selectionnez Home theater (Home cinema) ou TV Speaker (Haut-parleur TV) pour la sortie audio.

• Home cinema : un seul système pris en charge à la fois.
• Lecteur/enregistreur DVD : Jusqu'à deux apparéils pris en charge simultanément
• Magnétoscope VHS: un seul système pris en charge à la fois.

SERVICE DE DONNEES

(Ce menu est disponible en Irlande uniquement.)

Cette fonction permet à l'utilisateur deCHOISIR entre MHEG(telétexte numérique) et Teletext si les deux sont disponibles en même temps.

Si un seul des deux est disponible, MHEG ou Teletext est activé qu'elle que soit l'option sélectionnée.

Selectionner OPTION.

Selectionner MHEG ou Teletext.

Selectionner Data Service.

Enregisterr.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

LIBELLE DES ENTRÉES

Sélectionne un libellé pour chaque source d'entrée.

Selectionner OPTION.

Selectionner la source

Selectionner Libellé des sources.

Selectionner le libellé.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLEVISEUR/CONTRÔLDE DES CHÂINES

MODE AV

Vous pouvez obtenir une image et un son de toute valeur qualité lorsque vous raccordez des apparêls audiovisuels à l'entrée externe.

Arrêt Désactive AV MODE (MODE AV).

Cinéma Optimise la video et le son pour regarder des films.

Sport Optimise la video et le son pour regarder des événements sportifs.

Jeux Optimise la video et le son pour jouser a des yeux video.

Appuyer plusieurs fois sur la touche AV MODE pour sélectionner la source souhaïée.

• Si vous choisissez le mode Cinéma en mode AV, celui-ci sera sélectionné à la fois pour l'option Préréglages d'image du menu IMAGE et l'options Préréglages du son du menu SON.
• Si vous reglez le mode AV sur Arrêt, l'image et la photo que vous avez initialement définies seront sélectionnées.

MANUEL SIMPLIFIÉ

Voupez acceder facilement aux informations de votre téléviseur en consultant un manuel simplifie sur l'écran.

Pendant l'utilisation de cette option, le son sera mis en sourdine.

Selectionner OPTION.

Selectionnez Guide simplifie.

Sélectionnez la partie du manuel que vous voulez voir.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

Réinitialisation

(Retour aux réglages d'usine)

Cette fonction initiaise tous les réglages, sauf les réglages Jour et Nuit du mode Picture (Image) qui ne peuvent pas être initiaisés.

Il est utile d'initialiser le produit lorsque vous deménagez dans une autre ville ou un autre pays.

À la fin du réglage usine, vous doivent reconnexer la configuration d'installation.

Lorsque l'option Systeme de verrou est reglee sur "Marche", le message de saisie du mot de passer s'affiche.

Selectionner OPTION.

Selectionner Reglages usine.

Selectionner Oui.

Démarrez le réglage usine.

• Si l'option Système de verrou est régée sur "Marche" mais que vous avez oublie votre mot de passer, tapez '7', '7', '7', '7' sur la télécommande.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

POUR UTILISER UN PÉRIPHÉRIQUE USB

Il n'est pas possible d'utiliser la fonction USB avec les modèles 42/50PQ10, 42/50PQ11.

Raccordement d'un périphérique USB

Lorsque you raccordez un périphérique USB, ce menu contextuel s'affiche automatiquement.

Si le menu contextual ne s'affiche pas, vous pouvez selectionner Music List (liste musicale), Photo List (Album photo) ou Movie List (Liste de films) (modèles 42/50PQ60 et 50PS60 uniquement) dans le menu USB.

Aucun menu contextual ne s'affichera pendant que l'OSD, notamment le menu, le guide des programmes ou la liste de programmation, est activé.

Dans un périphérique USB, vous ne pouvez pas ajouter un nouveau dossier ou effacer un dossier existant.

1 Raccordez le périphérique USB aux prises d'entrée USB IN sur le côte du téléviseur.

• Ce téléviseur accepte les formats JPEG, MP3 et SD Divx.

Selectionner LISTE DE(S) PHOTO(S), LISTE DE MUSIQUE(S)ou LISTE VIDEO(Seulement 42/50PQ60, 50PS60).

Retrait du périphérique USB

Sélectionnez le menu Ejection USB avant de-retirer le pérophérique USB.

Selectionner Ejection.

Précautions lors de l'utilisation d'un périphérique USB

Seuls les péripériques de stockage USB sont reconnaissables.
Si le péripérisque de stockage USB est raccordé au moyen d'un concentrateur USB, le péripérisque ne sera pas reconnu.
Il est possible qu'un périhérique de stockage USB utilisant un logiciel de reconnaissance automatique ne soit pas reconnu.
Il est possible qu'un périhérique de stockage USB utilisant son propre pilote ne soit pas reconnu.
La vitesse de reconnaissance d'un pérophérique de stockage USB dépend de chaque pérophérique.
Ne mettez pas le téléviseur hors tension et ne débranche pas le périhérique USB pendant que celui-ci est en marche. Si un tel périhérique est brusquement débranché, les fichiers stockés ou le périhérique de stockage USB peuvent être endommagés.
Ne raccordez pas à l'ordinateur un périhérique de stockage USB qui a été manoeuvre artificielle. Ce périhérique pourrait nuir au fonctionnement du produit ou ne pas demarrer. N'oubliez pas de tousjours utiliser un périhérique de stockage USB com-. portant des fichiers audio ou des fichiers d'image normaux.
Utilisez seulement un périhérique de stockage USB formaté selon le système de fichiers FAT16, FAT32, NTFS fourni avec le système d'exploitation Windows. Il est possible qu'un périhérique de stockage formaté selon un programme différent et non compatible avec Windows ne soit pas reconnu. Les données du système de stockage USB ne peuvent pas être supprimées dans le système de fichiers NTFS.
Raccordez au secteur les péripériques de stockage USB nécessitant d'une alimentation exte. Sinon, ces péripériques ne seront pas reconnus.
Raccordez un périhérique de stockage USB avec le cable foumi par le fabricant USB. Si le raccordement est effectué avec un cable d'un autre fabricant ou avec un cable trop long, il est possible que le périhérique ne soit pas reconnu.
Il est possible que certains périhériques de stockage USB ne soient pas compatibles ou qu'ils fonctionnent lentement.
Seuls 999 fichiers et dossiers sont pris en charge. Au-delà, les fichiers et dossiers ne seront pas reconnus.
Les données du système de stockage USB ne peuvent pas etre alignées. Il est possible d'utiliser jusqu'à 128 caractères anglais pour le nom d'un fi
Sauvegardez les fichiers importants car les données d'un système USB peuvent etre endommagees. La gestion des donnees relive de la responsabilité du consommateur, en consequence de quoi le fabricant ne couvre pas les pertes de donnees avec le produit.
Si le périhérique USB est connecté en mode veille, un disque dur spécifique est automatiquement charge lorsqu'le télévisur est mis sous tension.
La capacité recommendée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins pour une clé USB.
Tout périhérique dont la capacité est supérieure à la capacité recommendée risque de ne pas fonctionner correctement.
Si un disque dur externe USB avec une fonction d'économie d'énergie ne fonctionne pas, éteignez le disque dur et rallumez-le à nouveau pour le faire fonctionner correctement.

POUR UTILISER UN PÉRIPHÉRIQUE USB

REMARQUE

L'image peut etre differente de cette affichee sur votre téléviseur.
Pour éviter d'égarer la clé mémoire USB, utilisez le connecteur USB (vendu séparation) pour relier la clé mémoire USB au support de connecteur USB du téléviseur.

Connecteur USB (vendu séparation)

• Raccordez une extrémité du connecteur USB à la clé mémoire USB et l'autre extrémité au support de connecteur USB.

LISTE DES PHOTOS

L'affichage à l'écran (OSD) peut différer de celui de votre téléviseur.

Les images sont des exemple pour vous assister sur le fonctionnement de la TV.

Compatible avec les fichiers PHOTO (*.JPG)

• Vous ne pouvez dire que les fichiers JPEG.
• Seul un balayage de base est disponible pour les fichiers JPEG (SOF0, SOF1 uniquement).
• Les fichiers non pris en charge s'affichent sous forme pixélisée.

Composantes de l'écran

Selectionner USB.

Selectionner List de photo(s).

1 Remonte au repertoire supérieur
Page actuelle/Nombre total de pages
3 Nombre total de photos selec-tionnées
4 Capacité de mémoire USB usable
Touches correspondantes sur la télécommande

Selection de photos et menu contextual

Afficher: affiche la photo seLECTIONnée.
Tout sélectionner: sélectionne toutes les photos sur l'écran.
Tout désélectionner: désélectionne toutes les photos marquées.
Supprimer: supprimer la photo selectionnée.
Fermer: ferme le menu contextual.

Selectionner le dossier ou le lecteur cible.

Selectionner les photos souhaitées.

Afficher le menu contextuel.

Selectionner le menu contextuel souhaite.

• Utilisez la touche P ∧ ∨ pour parcourir la page des photos.
  Utilisez la touche MARK pour selectionner ou déslectionner une photo. Lorsqu'une ou plusieurs photos sont selectionnées, vous pouvez voir les photos une par une ou sous forme de diaporama. Si aucune photo n'est selectionnée, vous pouvez voir toutes les photos individuellement ou voir toutes les photos du dossier sous forme de diaporama.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

Régler le menu sur un affichage en plein écran

Vouss pouvez modifier le réglage pour afficher les photos stockées sur un périphérique USB en mode plein écran. Le fonctionnement détaillé est disponible sur l'écran d'affichage de la photo en plein écran.

Le format d'image d'une photo peut modifier la taille de la photo affichée en plein écran.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Selectionner le dossier ou le lecteur cible.

Selectionner les photos souhaitées.

Afficher le menu contextuel.

Selectionner Afficher.

La photo selectionnee en plein écran.

Utilisez la touche P pour parcourir la page des photos.

Selectionner Diaporama, BGM, (Pivoter), Effacer, Option ou Masquer.

• Utilisez les touches < > pour selectionner la photo précédente ou suivante.
• Utilisez les touches < > pour sélectionner et contrôler le menu sur le plein écran.

Diaporama: si aucune image n'est selectionnée, toutes les photos du dossier en cours sont affichées au cours du diaporama. Une fois réalisée la selection, seules les photos selectionnées s'affichent dans le diaporama.
Réglez le temps d'intervalle du diaporama dans Option.
BGM(Musique de fond): écoutez de la musique pendant que vous visionnez les photos en plein écran.
Réglez l'album et le périphérique BGM dans Option.

(Pivoter): fait pivoter les photos.
Permet de faire pivoter la photo de 90^ , 180^ , 270^ , 360^ dans les sens des aiguilles d'une montre.
Supprimer: supprime les photos.
Option: réglez les valeurs pour Vit. Diapo et Dos. Musique.

Utilisez les touches < > et la touche OK pour régler les valeurs. Ensuite, appuyez OK sur OK pour enregistrer les réglages.
- Vous ne pouvez pas changer l'option Dos. Musique pendant l'utilisation du périhérique BGM.

Masquer :masque le menu en mode plein écran.
Pour voir à nouveau le menu sur le plein écran, appuyez sur la touche OK pour l'afficher.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

POUR UTILISER UN PÉRIPHÉRIQUE USB

LISTE DE MUSIQUE

Les fichiers audio achetés (*.MP3) peuventContainir des restrictions de droits d'auteur.

Il est possible que la lecture de ces fichiers ne soit pas prise en charge par ce modele.

Les fichiers audio contenus sur votre périphérique USB peuvent être lus par cet apparéil.

L'affichage à l'écran (OSD) peut différer de celui de votre téléviseur. Les images sont fournies à titre d'exemple pour faciliter votre utilisation du téléviseur.

Fichiers musicaux (*.MP3) pris en charge

Débit binaire entre 32 et 320 Kbit/s

• Taux d'échantillonnage MPEG1 couche 3:32 kHz,44,1 kHz,48 kHz.

Composantes de l'écran

Selectionner USB.

Sélectionner List de musique(s).

1 Remonte au repertoire supérieur
2 Page actuelle/Nombre total de pages
3 Nombre total de chansons sélectionnées
Capacité de mémoire USB usable
Touches correspondantes sur la télécommande

5

Sélection de musique et menu contextual

Comme indiqué, chaque page peut répertorier jusqu'à six chansons.

Lecture (pendant l'arrêt): lit les chansons sélectionnées. Lorsque la lecture d'un titre est terminée, le titre sélectionné suivant est lu. Si aucun titre n'est sélectionné, c'est le titre suivant du dossier en cours qui est lu.
Si vous allez à un dossier différent et appuyez sur la touche OK, la lecture du titre en cours s'arrête.
Lire la selection: lit les chansons selectionnées. Lorsque la lecture d'un titre est terminée, le titre selectionné suivant est lu automatiquement.
Arrêt de la lecture (pendant la lecture): arrêté la lecture.
Lecture avec photo commence à dire les titres sélectionnés, puis passé à la liste des photos.
Tout selectionner: selectionne tous les titres du dossier.
Tout désélectionner: désélectionne tous les titres marqués.
Supprimer: supprime les musiques selectionnées.
Fermer:ferme le menu contextuel.

Selectionner le dossier ou le lecteur cible.

Selectionner les musiques souhaitées.

Afficher le menu contextuel.

Selectionner le menu contextuel souhaité.

• Utilisez la toucheP ∧ ∨ pour parcourir la page des musiques.
  Utilisez la touche MARK pour sélectionner ou désélectionner un titre. Lorsqu'un ou plusieurs fichiers audio sont sélectionnés, les titres marques sont lus dans l'ordre. Par exemple, si vous ne pouze écouter qu'une seule chanson de manière répétée, sélectionnez-la et lancez la lecture. Si aucun titre n'est sélectionné, tous les titres du dossier seront lus à la suite.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

POUR UTILISER UN PÉRIPHÉRIQUE USB

Si vous n'appuyez sur aucune touche pendant un certain temps lors de la lecture, la boîte d'informations de lecture (montrée ci-dessous) s'affichera comme économiqueur d'écran.
- Qu'est-ce qu'un économismeur d'écran ? L'économismeur d'écran sert à éviter que des points de l'écran ne se figent lorsqu'une image reste affichée à l'écran de manière prolongée.

REMARQUE

Lorsqu'un titre est lu, s'affiche derriere le titre de l'extrait musical.
Les titres endommagés ou corrompus ne sont pas lus, et ils affichent 00:00 comme durée de lecture.
Les titres téléchargés depuis un service payant avec protection des droits d'auteur ne démarrent pas, et ils affichent des informations inappropriées comme durée de lecture.
Si you appuyez sur la touche OK ou ■, l'économiseur d'écran s'arrête.
Les touches de lecture () , pause (I I), , , de la télécommande sont également disponibles dans ce mode.
- «vous pouvez utiliser la touche » pour sélectionner le morceau suivant et la touche «« pour sélectionner le morceau précédent.

MOVIE LIST (LISTE DE FILMS) (modèles 42/50PQ60** et 50PS60** uniquement)

La liste de films est activée une fois que le périphérique USB est détecté. Elle est utilisée lors de la lecture de films sur le téléviseur.

Elle affiche les films dans le dossier USB et prend en charge la lecture.

Elle permet de dire tous les films dans le dossier et les fichiers souhaités par l'utilisateur.

Le montage video n'est pas pris en charge mais il est possible de supprimer des fichiers.

La liste de films affiche les informations des dossiers et les fichiers DivX.

Elle accepte jusqu'à quatre périhériques.

Fichiers video pris en charge (*.avi/*.Divx)

Format video: MPEG1, MPEG2, MPEG4 (Microsoft MPEG4-V2, V3 non pris en charge), DivX 3.xx, DivX 4.xx, DivX 5.xx, DivX VOD (DRM), XviD, DivX 6.xx (lecture).

Format audio : Mpeg, MP3, PCM, Dolby Digital

Fréquence d'échantillonnage : entre 8 et 48 kHz

Débit binaire : entre 8 et 320 Kbit/s

Format de sous-titres : .smi/ .srt/ .sub (MicroDVD, SubViewer 2.0)/ .ass/ .ssa/.txt (DVD Subtitle System)

• Il se peut qu'un fichier DivX ne puisse pas etre lu en fonction de son type ou des methodes d'enregistrement.
• Si les structures video et audio du fichier enregistré ne sont pas entrelacées, seule la video ou seul le son sera retransmis.
• Le débit binaire maximal d'un fichier DivX compatible est de 4 Mbps.
• Le nombre maximal d'images par seconde (fps) ne peut être atteint qu'au niveau SD. Il est de 25 fps (720 × 576) ou de 30 fps (720 × 480) en fonction de la résolution.
• Il se peut que les fichiers de 25 fps, 30 fps ou plus ne puissant pas être lus correctement.
• Les fichiers encodés avec la technique GMC (compensation globale de mouvements) risquent de ne pas être lus.
• Lorsque vous regardez un film en utilisant la fonction Liste de films et Album Photo, le réglage du mode image ne fonctionne pas.

Nom d'extension	Codec video	Codec audio	Résolution
mpg, mpeg, mpe, vob, dat	MPEG1, MPEG2	AC3,MPEG,MP3,PCM	720x576@25p 720x480@30p
Avi, divx, m4v	MPEG 4-SP, MPEG4-ASP, Divx 3.xx,Divx 4.xx, Divx 5.xx, Divx 6.xx(lecture), Xvid	AC3,MPEG,MP3,PCM

Composantes de l'écran

Selectionner USB.

Sélectionnez Liste de(s) video(s).

1 Remonte au repertoire supérieur
2 Page actuelle/Nombre total de pages
3 Nombre total de titres de film sélectionnés
Capacité de mémoire USB usable
Touches correspondantes sur la télécommande

REMARQUE

Le fichier video DivX et le fichier des sous-titres doivent etre situés dans le meme dossier.
Le nom d'un fichier video et le nom du fichier de sous-titrage doivent etre identiques pour qu'ils puissant etre lus.
Utilisez les flèches gauche/droite (< />) pour avancer ou returner à une série spécifique lors du visionnage d'un film.

(Les flèches gauche/droite (< / >) peuvent ne pas fonctionner correctement pour certains fichiers lors du visionnage d'un film.)

Selection du film et menu contextual

Comme illustré ci-dessous, jusqu'à six titres de film sont affichés par page.

Lecture: lit les titres de film sélectionnés. La lecture d'un fichier DivX est executée pendant le changement d'écran.
Tout selectionner: selectionne tous les titres de film dans le dossier.
Tout désélectionner: désélectionne tous les titres de film sélectionnés.
Fermer: ferme le menu contextual.

Selectionner le dossier ou le lecteur cible.

Sélectionnez les titres de film de votrechoix.

Afficher le menu contextuel.

Selectionner le menu contextuel souhaite.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

POUR UTILISER UN PÉRIPHÉRIQUE USB

Langue audio DivX et langue des sous-titres

Sélectionnez l'option de votre choix.

Choisissez Taille image, Langue des sous-titres, Langue audio, Fichier des sous-titres, Langue, Synchro ou Position.

• Lors de la lecture d'un fichier DivX, si vous appuyez sur la touche RED, ce message apparait.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Utilisation de la télécommande

/ ▶	En cours de lecture, appuyez à plusieurs reprises sur le bouton REW(▲) pour returner en arrêt de plus en plus rapidement ▲ -> ▲ ▲ -> ▲ ▲ ▲ -> ▲ ▲ ▲ -> ▲ ▲ ▲
	appuyez sur le bouton FF(▲) pour avancer de plus en plus rapidement ▲ -> ▲ ▲ ▲ -> ▲ ▲ ▲
	- En appuyant plusieurs fois sur ces boutons, vous augmentez la vitesse d'avance/de retour rapide.
II	Lors de la lecture, appuyez sur le bouton Pause(II). - La télévision effectue un arrêt sur image.
< >	- En appuyant sur les boutons < et > en cours de lecture, un curseur indiquant la position apparait à l'écran.
PLAY(▲)	Appuyez sur le bouton PLAY(▲) pour revenir au mode normal de lecture.

CODE D'ENREGISTREMENT DIVX (modèles 42/50PQ60** et 50PS60** uniquement)

Confirmez le numero du code d'enregistrement DivX du téléviseur. En utilisant le numero d'enregistrement, il est possible de luer ou d'acheter des films sur le site www.divx.com/vod.

Il est impossible de dire des fichiers DivX loués ou achetés avec un code d'enregistrement DivX d'un autre téléviseur. (Seuls les fichiers DivX correspondant au code d'enregistrement du téléviseur achété peuvent être lus.)

Selectionnez USB.

Sélectionnez Code enreg. DivX.

Affichez le code d'enregistrement DivX.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

"Certificé DivX pour dire des vidèos DivX, y compris le contenu premium."

À propos des videos DivX : DivX® est un format video numérique créé par DivX, Inc. Cet apparéil est officièment certifié DivX et peut donc dire les videos DivX. Pour plus d'informations et pour obtenir des outils logiciels permettant de convertir vos fichiers en videos DivX, consultez le site www.divx.com.

À propos desideos à la demande DivX : Vous devez enregisterir cet apparéil certifié DivX® pour pouvoir dire le contenu deideos à la demande (VOD) DivX. Pour générer le code d'enregistrement, accédez à la section DivX VOD du menu de réglage. Accédez ensuite au site vod.divx.com et renseignez ce code pour terminer le processus d'enregistrement et obtenir plus d'informations sur lesideos DivX à la demande.

REMARQUE

Fichiers video pris en charge

Résolution : en dessous de 720x576 pixels (LxH).

Vitesse de défilament : moins de 30 images/sec

Codec video: MPEG1, MPEG2, MPEG4 (Microsoft MPEG4-V2, V3 non pris en charge), DivX 3.xx, DivX 4.xx, DivX 5.xx, DivX VOD (DRM), XviD, DivX 6.xx (lecture).
Au cours du chargement, certains boutons peuvent ne pas fonctionner.

POUR UTILISER UN PÉRIPHÉRIQUE USB

DÉSACTIVATION (modèles 42/50PQ60** et 50PS60** uniquement)

Supprime les données d'authentication existantes afin de pouvoir receivevoir un numéro d'authentication d'utilisateur DivX pour la télévision.

Une fois cette fonction executée, un nombre d'authentication d'utilisateur DivX est à nouveau requis pour pouvoir regarder des fichiers DivX DRM.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUÉMENT)

Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options d'affichage disponibles.

Le guide de programmes électronique vous donne des informations, telles que la liste des programmes, l'heure de début et l'heure de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendant des moyens de radiodiffusion).

Cette fonction peut être utilisée uniquement si les radiodiffuseurs transmettent les informations du guide de programmes électronique.

L'EPG affiche la grille des programmes des 8 prochains jours.

Affiche les informations de l'écran sélectionné.

S'affiche avec un programme DTV.

S'affiche avec un programme radio.

S'affiche avec un programme MHEC.

S'affiche avec un programme AAC.

formats d'écran des programmes télévisés

formats d'écran des programmes télévisés

S'affiche avec un programme tetexte..

S'affiche avec un programme sous-titré.

S'affiche avec un programme crypté.

S'affiche avec un programme Dolby.

S'affiche avec un programme Dolby Digital PLUS.

480i/p, 576i/p, 720p, 1080i/p:

Résolution des programmes télévisés

Activation/désactivation du guide de programmes électronique

Activer ou désactiver l'EPG.

Sélection d'un programme

ou

Selectionner le programme désiré.

Afficher le programme selectionné.

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUÉMENT)

Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant)

Yououpouvezvisualiserleprogrammeencoursdiffeusioneteluiprogramméà suite.

(ROUGE)Changer le mode EPG.

JAUNE Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

BLEUE Sélectionner le mode de liste Enregistrer/Rappeler horloge.

Passer au programme sélectionné.

< > Sélectionner NOW (programme en cours) ou NEXT (programme suivant).

Sélectionner le programme de diffusion.

Page precedente/suivante

ou ( ) Désactiver l'EPG.

Selectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode Guide sur 8 jours

ROUGE)Changer le mode EPG.

VERTE) Entrer le mode de réglage Date.

JAUNE Selectionner le mode de réglage Enregistrer/Rappeler horloge.

BLEUE Sélectionner le mode de liste Enregistrer/Rappeler horloge.

Passer au programme sélectionné.

< > Sélectionner NOW (programme en cours) ou NEXT (programme suivant).

Selectionner le programme de diffusion.

Page precedente/suivante

ou

Déactualier l'EPG.

Selectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode Modification date

Désactiver le mode de réglage Date.

Passar à la date sélectionnée.

Sélectionner une date.

Désactiver le mode de réglage Date.

Déactualier l'EPG.

Signification des touches dans la boîte de description détaillée

Texte precedent/suivant

Selectionner le mode de réglage Enregistrer/Rappeler horloge.

Activé ou désactiver les informations détaillées.

Déactualier l'EPG.

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUÉMENT)

Signification des touches en mode de réglage Enregistrement/Rappel

Permet de régler l'heure de début et de fin de l'enregistrement et de régler un rappel uniquement pour une heures de début, l'heure de fin étant grise.

• Cette fonction est disponible uniquement lorsque l'appareil d'enregistrement utilisant un signal d'enregistrement à 8 broches est raccordé à la borne DTV-OUT (AV2) à l'aide d'un cable Péritel.

Sélectionner le mode de liste Guide ou Enregistrer.

Enregistrer la fonction

Enregister/Rappeler horloge.

Selectionnez Type, Programme, Date, Start Time (Heure de début) ou End Time (Heure de fin).

Configurer la fonction.

Fonction des boutons en mode Liste planifiée

Si vous avez creeé une liste de programmation, une émission programmée s'affiche à l'heure programmée même lorsque vous etes en train de regarder une autre émission.

Ajouter le nouveau mode de réglage Horloge manuelle.

VERTEEntrer dans le mode d'edition Listeplanifiée.

(ROUGE) Supprimer l'objet selectionné.

BLEUEPasser au mode Guide.

Selectionner List planifie.

RéGLAGES DE L'IMAGE

RéGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE)

Vou pouve regarder l'écran dans plusieurs formats d'image : 16/9, Signal original, Format original, 4/3, 14:9, Zoom, Zoom cinema et Écran large.

Si une image figée est affichée à l'écran pendant une période prolongée, il est possible qu'elle s'incruste à l'écran et reste visible.

You pouvez régler la proportion d'agrandissement à l'aide des touches

Cette fonction est disponible dans les signaux suivants.

Selectionner Format de l'image.

Selectionner le format d'image souhaité.

16:9

La sélection de ce format d'image vous permet de visionner une image horizontally, en proportion linéaire, pour occuper complètement l'écran (utile pour visionner des DVD au format 4:3).

Signal original

La Sélection Suivante vous permettra de voir une image de toute qualité sans perdre l'image de base dans celle de haute définition. Important : si votre image d'origine contient du bruit, ce bruit sera visible sur les côtés.

• Vous pouvez également régler l'option Format de l'image dans le menu IMAGE.
• Pour définir les paramètres du zoom, Sélectionnez 14/9, Zoom et Zoom cinema dans le menu Format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.

- Format original

Quand votre téléviseur recoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

4:3

La sélection suivantes you permutation de voir une image de toute valeur qualite sans rien perdre de l'imaged'origine en haute definition.

14:9

Cette option vous permet de visionner une image au format 14/9 ou un programme TV au mode 14/9. L'écran 14/9 est identique au format 4/3, mais il est agrandi sur la droite et sur la gauche.

- Zoom

Permet de visionner l'image en plein écran, sans l'altereer.

Cependant, les parties supérieure et inférieure de l'image seront tronquées.

- Zoom cinema

Choisissez la fonction Cinema Zoom (Zoom cinema) lorsque vous poulez que l'image soit modifiée, c'est-à-dire étendue horizontally et recadrée verticalément. L'image ainsi obtenue offre un bon compromis entre l'alteration et le plein écran.

La valeur d'ajustement est comprise entre 1 et 16.

- Écran large

Lorsque le téléviseur recoit le signal d'écran large, vous pouvez régler l'image horizontally ou verticalément, dans des proportions linéaires, de sorte à replir tout l'écran.

REMARQUE

Vous ne pouvez selectionner que 4:3, 16:9 (Large), 14:9, Zoom, Cinema Zoom (Zoom cinema) en mode composantes (720p) et HDMI.
Vous ne pouvez selectionner les formats d'image 4/3 et 16/9 qu'vec le mode RVB/HDMI[PC].
En mode DTV/HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible.

eOECONOMIE D'ENERGIE / ECONOMIE D'ENERGIE

L'option Energy Saving (Économie d'énergie) réduit la consommation d'énergie de l'écran plasma.

Le réglage d'usine par défaut est conforme aux exigences du programme Energy Star et correspond au niveau de comport pour une utilisation à domicile.

Vouss pouez augmenter la luminosité de I'écran en réglant le niveau dans Energy Saving (Economie d'énergie) ou Picture Mode (Mode image).

En Mode image - Cinéma, vous ne pouvez pas régler l'économie d'énergie

42/50PQ20, 42/50PQ30,

42/50PQ60, 50PS20, 50PS30**,

50PS60, 60PS40 uniqueness

42/50PQ10, 42/50PQ11 unique-ment

Selectionner IMAGE.

Sélectionnez Économie d'énergie ou Economie d'énergie.

Selectionnez Capteur
intelligent(Sauf 42/50PQ10, 42/50PQ11 ), Arrêt, Miminum, Moyen ou Maximum.

(Sauf 42/50PQ10, 42/50PQ11)

• Lorsque le capteur intelligent est actif, l'image la plus adaptée est régée automatiquement en fonction de l'éclairage ambient
• Capteur intelligent : Règle l'image en fonction de l'éclairage ambient

Lorsque you've selectionné Intelligent Sensor, (Sauf 42/50PQ10, 42/50PQ11)

selectionnez Bas, Moyen ou Haut.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGES PRÉDÉFINIS DE L'IMAGE

Mode image - Réglages prédéfinis

Vif Optimise le contraste, la couleur et la résolution.

Standard Affiche I'ecran de qualite standard.

Cinéma Optimise la video pour regarder des films.

Sport Optimise la video pour regarder des événements sportifs.

Jeux optimise la video pour jouer à des produits video.

Selectionner IMAGE.

Selectionner Prérglages image.

Selectionner Vif, Standard, Cinéma, Sport ou Jeux.

• L'option Préroglages d'image permet de régler le téléviseur de façon à obtenir une image parfaite. Sélectionnez la valeur prédéfinie dans l'option Préroglages d'image selon la catégorie du programme.
• Vous pouvez également définir les préréglages d'image dans le menu rapide (Q. Menu).

RéGLAGE MANUEL DE L'IMAGE

Mode image - Option Utilisateur

-Contraste

Règle la différence entre les niveaux clairs et fonçés de l'image.

Luminosite

Augmente ou réduit les niveaux de blanc de l'image.

- Nettété

Règle le niveau de netteté des coins entre les zones claires et fonçées de l'image. Plus le niveau est bas, plus l'image est nette.

- Couleur

Règle l'intensité de toutes les couleurs.

Teinte

Règle l'équilibre entre les niveaux de rouge et de vert.

Selectionner IMAGE.

Selectionner Prérglages image.

Selectionner Vif, Standard, Cinéma, Sport ou Jeux.

Selectionner Contraste, Luminosite, Nettete, Couleur ou Teinte.

Effectuer les réglages ajustats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

REMARQUE

Vous ne pouvez pas régler la couleur, la netteté ou la teinte en mode RVB/HDMI[PC].
Lorsque Expert 1 ou Expert 2 est selectionné, vous pouvez selectionner Contrast (Contraste), Brightness (Luminosite), H Sharpness (Netteté horizontale), V Sharpness (Netteté verticale), Colour (Couleur) ou Tint (Teinte).

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE

Voussouspouvezétalonner l'écran pour chaque mode d'image ou régler la valeur de video en fonction de l'écran video spécifique.

Vous pouvez régler une valeur de video différente pour chaque entrée.

Pour rétablir les paramètres d'usine par défaut après avoir modifié chaque mode video, exécutez la fonction "Picture Reset" (Réglage usine) pour chaque mode d'image.

Selectionner IMAGE.

Selectionner Contrôle avancé.

Sélectionnez l'option de votrechoix:Temp.decouleur,Contraste Dynamique,Dynamic Couleur,Réduction du bruit,Gamma,Niveau de noir,Mode Film,Gamme de couleurs ou Amélioration des bords.

Effectuer les réglages ajustats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Temp. de couleur(Froid/Moyen/Chaud)	■ Choisissez un des réglages de couleur automatiques. Réglez sur Chaud pour augmenter les couleurs chaudes, telles que le rouge, ou sur Froid pour afficher des couleurs moins intenses, comme par exemple le bleu.
Contraste Dynamique(Arrêt/Bas/Haut)	■ Permet de régler le contraste pour qu'il rests au meilleur niveau en fonction de la luminosité de l'écran. La résolution des dégradés est améliorée en éclaircissant les parties claires et en assoibrissant les parties sombres.Cette fonction se rapporte au contraste dynamique et améliore le sentiment de présence qu'apportent les commandes de contraste en utilisant la variation de la luminosité et d'autres signaux d'entrée.
Couleur Dynamique(Arrêt/Bas/Haut)	■ Permet de régler les couleurs de l'écran pour qu'elles paraissent plus vives, plus riches et plus claires. Cette fonction améliore la teinte, la saturation et la luminosité, de sorte que le rouge, le bleu, le vert et le blanc semblant plus vifs.
Réduction du bruit(Arrêt/Bas/Moyen/Haut)	■ Permet de réduire les bruits parasites à l'écran sans compromètre la qualité video. Cette fonction sert également à réduire le bruit récursif et le bruit MPEG (effet de moustiques/blocs).
Gamma(Bas/Moyen/Haut)	■ Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen de l'image.Bas : éclaircit les zones sombres et de gris moyen de l'image.Moyen: exprime le dégradé d'origine de l'image.Haut: assombrit les zones sombres et de gris moyen de l'image.
Niveau de noir(Bas/Haut)	■ Bas : l'image devient plus nombre.Baut : l'image devient plus lumineuse.Auto (Automatique) : analyse le niveau de noir de l'écran et règlement automatiquement sur Haut ou Bas.Permet d'assombrir les parties sombres de l'écran.Réglez le niveau de noir de l'écran au niveau approprié.Cette fonction est disponible dans les modes suivants : AV (NTSC-M), HDMI ou Composantes.Cette fonction permet de selectionner la valeur "Low" (Faible) ou "High" (Élevé) dans le mode suivant : AV (NTSC-M), HDMI ou composantes. Sinon, le niveau de noir est règlier sur "Auto".
Mode Film(Marche/Arrêt)	■ Donne un aspect plus naturel aux clips video enregistrés dans un film.Cette fonction est disponible uniquement avec les modes TV, AV et Composantes 480i/576i/1080i (Mode Cinéma uniquement).
Gamme de couleurs(Étendue/Standard)	■ Modifie la gamme de couleurs appliquée à l'image de sortie.Etendue : affiche des tonalités riches utilisant l'ensemble de la gamme de couleurs disponibles, indépendamment de l'image d'entrée.Standard : affiche des tonalités adaptées en modifiant la gamme de couleurs pour répondre aux standards internationaux, en fonction de l'image d'entrée(résolution/format).
Amélioration des bords(Arrêt/Marche)	■ Permet de donner un aspect plus clair, distinctif et naturel aux angles de la réserve. Permet d'optimiser les images de la réserve sans les corriger de manière excessive.

Contrôle expert de l'image

En segmentant les catégories, Expert1 et Expert2 offrent davantage de catégories que les utilisateurs peuvent définir comme ils le souhaitent, pour une qualité d'image optimale.

Comme les options détaillées des modes experts ajustent la qualité de videos spécifiques, elles peuvent ne pas être efficaces pour des videos générées.

Selectionner IMAGE.

Selectionner Prérglages image.

Selectionner Expert1 ou Expert2.

Sélectionner Contrôle expert.

Selectionner la source souhaitée.

Effectuer les réglages ajustats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Contraste Dynamique (Arrêt/Bas/Haut)	■ Permet de régler le contraste pour qu'il reste au meilleur niveau en fonction de la luminosité de l'écran. La résolution des dégradés est améliorée en éclairissant les parties claires et en ascombrissant les parties sombres. Cette fonction se rapporte au contraître dynamique et améliore le sentiment de présence qu'apportent les commandes de contraste en utilisant la variation de la luminosité et d'autres signaux d'entrée.
Réduction du bruit (Arrêt/Bas/Moyen/Haut)	■ Permet de réduire les bruits parasites à l'écran sans compromètre la qualité video. Cette fonction sert également à réduire le bruit récursif et le bruit MPEG (effet de moustiques/blocs).
Gamma (Bas/Moyen/Haut)	■ Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen de l'image. · Bas : éclaircit les zones sombres et de gris moyen de l'image. · Moyen: exprime le dégradé d'origine de l'image. · Haut: assombrit les zones sombres et de gris moyen de l'image.
Niveau de noir (Bas/Haut)	■ Bas : l'image devient plus nombre. · Haut : l'image devient plus lumineuse. · Auto (Automatique) : analyse le niveau de noir de l'écran et règlement automatiquement sur Haut ou Bas. ■ Permet d'assombrir les parties sombres de l'écran. Réglez le niveau de noir de l'écran au niveau approprié. Cette fonction est disponible dans les modes suivants : AV (NTSC-M), HDMI ou Composantes. Cette fonction permet de sélectionner la valeur "Low" (Faible) ou "High" (Élevé) dans le mode suivant : AV (NTSC-M), HDMI ou composantes. Sinon, le niveau de noir est règisé sur "Auto".
Mode Film (Marche/Arrêt)	■ Donne un aspect plus naturel aux clips video enregistrés dans un film. Cette fonction est disponible uniquement avec les modes TV, AV et Composantes 480i/576i/1080i (Mode Cinéma uniquement).
Couleur Standard (SD/HD)	■ sélectionne le standard international appliqué lorsque la gamme de couleurs est réalisée sur Standard. · SD : augmente la précision des couleurs pour que l'image de sortie réponde aux specifications du standard de coordination des couleurs EBU (European Broadcasting Union). · HD : augmente la précision des couleurs pour que l'image de sortie réponde aux specifications du standard ITU.BT-709 (High Definition Signal International Colour Coordinate Standard).
Gamme de couleurs (Étendue/Standard)	■ Modifie la gamme de couleurs appliquée à l'image de sortie. · Étendue : affiche des tonalités riches utilisant l'ensemble de la gamme de couleurs disponibles, indépendamment de l'image d'entrée. · Standard : affiche des tonalités adaptées en modifiant la gamme de couleurs pour répondre aux standards internationaux, en fonction de l'im-age d'entrée (résolution/format).
Amélioration des bords (Arrêt/Marche)	■ Permet de donner un aspect plus clair, distinctif et naturel aux angles de la réserve. Permet d'optimiser les images de la réserve sans les corriger de manière excessive.
Balance des blancs (moyen/chaud/froid)	■ Balance des blancs (moyen/chaud/froid) · Règle la balance des blancs.
	■ Filtre (Intérieur/extérieur) · Déterminé si le filtre intérieur ou extérieur doit être utilisé lors du réglage de la balance des blancs.
	■ Gain rouge/Gain vert/Gain bleu · Règle la balance des blancs de haut niveau.
	■ Offset rouge/ Offset vert/Offset bleu · Règle la balance des blancs de bas niveau.
Gamme de couleurs	■ Couleur (Rouge/Vert/Bleu/Jaune/Cyan/Magenta) · Règle la saturation des couleurs par zone.
	■ Teinte (Rouge/Vert/Bleu/Jaune/Cyan/Magenta) · Règle la teinte des couleurs par zone.

Réinitialisation DE L'IMAGE

Les paramètres des modes Image sélectionnés sont rétablis aux paramètres d'usine par défaut.

Selectionner IMAGE.

Selectionner Reglage usine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

MÉTHODE ISM (RéDUCTION DE LA RÉMANENCE À L'ÉCRAN)

Une image figée qui reste affichée à l'écran pendant une période prolongée entraine l' apparition d'une image fantôme qui reste même lorsque vous changez d'image. Evitez de laisser une image fixe à l'écran pendant une période prolongée.

Orbiter

Cette option vous permet d'éviter les images fantômes. Cependant, nous vous recommendons d'éviter l'affichage d'images figées. Pour éviter une rémanence à l'écran, l'écran se déplacera toutes les 2 minutes.

Nettoyage Couleur

Le bloc de couleur légèrement déplace à l'écran et le motif de blanc sont affichés en alternance. Il est difficile de percevoir le phénomène de rémanence d'imagependant que l'image rémanente-temporaire est supprimée et que le retardage de couleur est actif.

Nettoyage Blanc

Cette option permet de supprimer les rémanences à l'écran.

Remarque : il est possible que cette option ne puisse pas supprimer complètement une rémanence excessive.

Selectionner OPTION.

Selectionner Methode ISM.

Selectionner Normal, Orbiter, Nettoyage Couleur ou Nettoyage Blanc

• Si vous ne souhaitez pas régler cette fonction, maintenez la valeur par défaut Normal.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

MODE DÉMO

Utilisez ce mode pour voir la différence entre la technologie XD activée et désactivée.

Selectionner OPTION.

Selectionnez Mode démo..

Selectionner Marche ou Arrêt.

Pour arrêter le mode démo, appuyez sur n'importe qu'elle touche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGE DU MODE

Nous vous recommendons de régler le téléviseur en mode "Home Use" (Utilisation à domicile) afin d'obtenir la meilleure qualité d'image à votre domicile.

Le mode "Store Demo" (Démo magasin) est un réglage optimisé pour une démonstration en magasin.

Selectionner OPTION.

Sélectionnez Réglage d'environnement.

Selectionnez Demo. magasin ou Mode Domicile.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGES DU SON ET DE LA LANGUAGE

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.)

Le mode Volume auto. permet de maintainir un niveau de volume égal, même lorsque vous changez de chaîne.

Chaque station émettrice ayant ses propres conditions de signal, le réglage du volume peut être nécessaire chaque fois que vous changez de chaine. Cette fonction vous permet de bénéficier d'un niveau sonore stable en procédant à des réglages automatiques pour chaque émission.

Selectionner SON.

Selectionner Volume auto.

Selectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGES PRÉDÉFINIS DU SON: MODE SON

Vou puez selectionner le reglage sonore de suaive choix : Standard, Music (Musique), Cinema (Cinema), Sport ou Game (Jeu video). Vou puez egalent regler les options Treble (Aigus) et Bass (Graves).

Le mode son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.

Standard, Musique, Cinema, Sport et Jeux sont les prereglages définis en usine pour une qualite de son optimale.

Standard Offre un son de qualite standard..

Musique Optimise le son pour écouter de la musique.

Cinéma Optimise le son pour regarder des films.

Sport Optimise le son pour regarder des événements sportifs.

Jeux Optimise le son pour jouer a des yeux video.

Selectionner SON.

• Vous pouvez également régler le mode Son dans le menu rapide (Q. Menu).

Selectionner Préreglages du son.

Selectionner Standard, Musique, Cinéma, Sport ou Jeux.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGES DU SON : MODE UTILISATEUR

Selectionner SON.

Selectionner Préroglages du son.

Sélectionner Standard, Musique, Cinéma, Sport ou Jeux.

Selectionnez Aigus, Graves.

Définir le niveau de son souhaité.

SRS TRUSURROUND XT

Sélectionnez cette option pour obtenir un son réaliste.

Selectionner SON.

Selectionner SRS TruSurround XT.

Selectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

• SRS TruSurround XT: TruSurround XT est une technologie SRS brevetée qui permet de dire un contenu 5.1 sur deux enceintes.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SFS est une marque déposée de SRS Labs, Inc.
La technologie TruSurround XT est utilisé sous licence de SRS Labs, Inc.

VOIX NETTE II

Selectionner Voix nette II.

Selectionner Marche ou Arrêt.

Lorsque vous reglez Voix nette II sur On, Marche,

sLECTIONnez le niveau de votrechoix.

• Sélectionne les niveaux, de -6 à +6 .

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

BALANCE

You pouvez régler l'équilibre du son des haut-parleurs à votre convenance.

Selectionner SON.

Selectionner Balance.

Effectuer le réglage souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

ACTIVATION ET DÉSACTIVATION DES HAUT-PARLEURS

You pouvez régler le statut des haut-parleurs internes du téléviseur.

Dans les modes AV1, AV2, AV3 (Sauf 42/50PQ10, 42/50PQ11 ), COMPOSANTES (Sauf 42/50PQ10, 42/50PQ11 ), RVB (Sauf 42/50PQ10, 42/50PQ11 ) et HDMI1 avec un cable HDMI-DVI, le haut-parleur du téléviseur peut être opérationnel même s'il n'y a aucun signal video.

Si vous souhaitez utiliser une chaîne hi-fi externe, désactivez les haut-parleurs internes du téléviseur.

Selectionner SON.

Selectionner Haut-parleurs TV.

Selectionner Marche ou Arrêt.

REMARQUE

Si les haut-parleurs du téléviseur sont eteints pendant le fonctionnement du home cinema Simplink, le son est automatiquement retransmis sur les enceintes du systeme de home cinema, mais lorsque les haut-parleurs du televiseur sont actives, le son est retransmis via les haut-parleurs du televiseur.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SELECTION DE LA SORTIE AUDIONUMÉRIQUE

Cette fonction vous permet de selectionner la sortie audionumérique de votre choix.

Le téléviseur peut reproduire le son Dolby Digital uniquement sur un canal qui transmet ce type de son.

Si le son Dolby Digital est disponible, la sélection de l'option Auto dans le menu Digital Audio Out réglera la sortie SPDIF(Sony Philips Digital InterFace) sur Dolby Digital.

Si l'option Auto est selectionnée dans le menu Digital Audio Out lorsque le son Dolby Digital n'est pas disponible, la sortie SPDIF sera en PCM (modulation d'impulsion codée).

Meme si les options Auto et Langue audio ont ete regles sur un canal qui diffuse un son Dolby Digital, seul Dolby Digital est reproduit.

Si le convertisseur de taux d'échantillonnage sur ce processeur ne prend pas en charge la conversion de 44,1 kHz en 48 kHz, ce contenu doit toujours produit une stéreo PCM en sortie numérique.

Selectionner SON.

Selectionner Sortie audio num.

Selectionner Auto. ou PCM.

DOLBY

DIGITAL PLUS

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.

• Il est possible qu'en mode HDMI, certains lecteurs DVD ne reproduisent pas le son SPDIF. À ce moment-là, réglez la sortie audionumérique du lecteur DVD sur PCM.(En HDMI, le format DOLBY DIGITAL PLUS n'est pas pris en charge.)

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

REINITIALISATION DES PARAMETRES AUDIO

Les paramètres du mode Son sélectionné sont rétablis aux paramètres d'usine par défaut.

Selectionner SON.

Selectionner Reglages urine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

DESCRIPTION AUDIO(EN MODE NUMÉRIQUE UNIQUÉMENT)

Cette fonction est destinée aux personnes malvoyantes : elle consiste à ajouter à la bande son des programmes télévisés des commentaires audio qui en décrivent les éléments visuels.

Lorsque Audio Description : On est selectionné, l'audio description vient s'ajouter à la bande son des programmes compatibles.

Lorsque le format audio principal est AAC ou Dolby Digital Plus Audio, l'audio description n'est pas prise en charge.

Lorsque you reglez l'option Description audio sur Marche,

seLECTIONnez le volume de votrechoix.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

I/II

Réception stéreo/bilingue (en mode analogue uniquement)

Lorsqu'une chaine est selectionnée, les informations sur le son apparaissent pour la station avec le numero de chaine et le nom de la station.

Selectionner Son.

Selectionner la sortie audio.

Diffusion	Affichage à l'écran (OSD)
Mono	MONO
Stéréo	STEREO
Dual (bilingue)	DUAL I, DUAL II, DUAL I+II

■ Sélection du son mono

Si la réception du signal stéreo est faible, vous pouvez passer en mode Mono. En réception Mono, la charté du son estAMLRE.

■ Sélection de la langue pour les émissions bilingues

Si un programme peut etre reçu en deux langues (bilingue), vous pouvez passer en DUAL I, DUAL II ou DUAL I+II.

DUAL I Retransmet la langue originale sur les haut-parleurs.

DUAL II Retransmet la langue du doublage sur les haut-parleurs.

DUAL I+II Retransmet une langue sur chaque haut-parleur.

Réception NICAM (en mode analogue uniquement)

Votre magnétoscope est équipé d'un décodeur de son numérique, qui vous permet de receivevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d'excellente qualité.

La sortieaudio peutetreselectionnée selonle type d'émission reçu.

Lorsque vous receivez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO.
Lorsque vous receivez un son NICAM stéreo, Sélectionnez NICAM STEREO ou FM MONO. Si le signal stéreo est mauvais, passez en mono.
3 Lorsque vous receivez un son NICAM dual (bilingue), selectionnez NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.

Sélection de la sortie audio des haut-parleurs

En mode AV, Composantes, RVB et HDMI vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.

Selectionnez la sortie audio.

L+R: le signal audio de l'entrée audio gauche (L) sort sur le haut-parleur gauche, et le signal audio de l'entrée droite (R) sur le haut-parleur droit.
L+L: le signal audio de l'entrée audio gauche (L) sort sur les haut-parleurs droit et gauche.
R + R : le signal audio de l'entrée audio droite (R) sort sur les haut-parleurs droit et gauche.

SELECTION DU PAYS/LANGUAGE DU MENU À L'ÉCRAN

Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.

Selectionner la langue souhaitée.

Sélectionner notre pays.

• Si vous souhaitez modifier la langue ou le pays sélectionné

Selectionner OPTION.

Selectionner Langue menu (Language) ou Pays.

Selectionner la langue ou le pays souhaité(e).

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

REMARQUE

Si vous ne terminez pas la configuration du Guide d'installation en appuyant sur la touche RETURN ou bien avant que l'OSD (affichage à l'écran) ne s'éteigne, le guide réapparaître lors du rallumage de l'appareil.
Si vous selectionné le mauvais pays, il se peut que le télétexte n'apparaisse pas correctement à l'écran ou que certains problèmes surgissent lors de l'utilisation du télétexte.
Il est possible que les fonctions Cl ne soient pas disponibles, selon les normes de diffusion du pays.
Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays.
Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique.
Le code pays "UK" ne doit être activé qu'au Royaume-Uni.
Si le réglage du pays est sur "--", les programmes standard numériques terrestres européens sont disponibles, mais certaines fonctions DTV peuvent ne pas fonctionner.

SELECTION DE LA LANGUAGE (EN MODE NUMÉRIQUE UNIQUÉMENT)

Cette fonction vous permet de selectionner la langue audio de votrechoix. Si les données audio ne sont pas émises dans la langue selectionnee, elles le seront dans la langue par défaut.

Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée.

Si les sous-titres ne sont pas émis dans la langue désirée, ils s'afficheront dans la langue par défaut.

Lorsque les langues que vous avez choisies en premier pour la langue audio et la langue des sous-titres ne sont pas prises en charge, vous pouvez selectionner une langue dans la seconde catégorie.

Selectionner OPTION.

Sélectionner Langue audio ou Langue des sous-titres.

Selectionner la langue souhaitée.

Enregister.

Selectionner OPTION.

Selectionner la fonction Malentendant(□).

Selectionner Marche ou Arrêt.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

< Sélection de la langue audio >

Si l'émission est diffusée en deux langues ou plus, vous pouvez selectionner la langue audio.
Lors de la réception AAC, Dolby Digital ou Dolby Digital PLUS, vous ne pouvez pas sélectionner L+R, L+L ou R+R.

Selectionner Son.

Selectionner une langue audio.

Selectionner L+R, L+L ou R+R.

Information OSD de la langue audio

Affichage	État
N.A	Non disponible
MPEG	Audio MPEG
DVID	Audio Dolby Digital
	Audio pour malvoyants
ABC	Audio pour malentendants
DCD+	Dolby Digital Plus Audio
AAC	Audio AAC

< Sélection de la langue des sous-titres >

Lorsque les sous-titres sont émis en deux langues ou plus, vous pouvez selectionner la langue des sous-titres à l'aide de la touche SUBTITLE de la télécommande.
Appuyez sur les touches pour selectionner la langue des sous-titres.

Information OSD de la langue des sous-titres

Affichage	État
N.A	Non disponible
⓷	Sous-titres Télétexte
[ABC]	Sous-titres pour malentendants

• Les sous-titres et le son peuvent être affichés sous une forme plus simple, compris entre 1 et 3 caractères émis par le diffuseur.
• Lorsque vous sélectionné une source Audio supplémentaire (audio pour malentendants ou malvoyants), il se peut que le téléviseur émette une partie du son principal.

RéGLAGE DE L'HEURE

HORLOGE

L'horloge est automatiquement régée lors de la réception du signal numérique. (Vous pouvez régler l'horloge manuellement si le téléviseur ne recoit pas de signal DTV.)

Voudevezregler l'horlogeavantd'utiliser la fonction de mise en marche/arrêt automatique.

Lorsque vous sélectionnez le fuseau hora d'une ville, l'hour du téléviseur est reglee selon les informations horaires basées sur le fuseau hora et l'hour du meridien de Greenwich (GMT). Ces informations sont reues avec le signal de diffusion et l'hour est automatiquement reglee par un signal numérique.

Une fois l'horloge regleee sur le mode DTV, vous ne pouvez plus changer I'heure, mais si le nom de ville dans Fuseau hora est regle sur offset, vous pouvez modifier I'heure d'1 heures.

Selectionner HEURE.

Sélectionner Horloge.

Selectionnez l'année, la date et l'heure ou l'options Time Zone (Fuseau hora).

Réglez les options d'année, de date, d'heure et de fuseau hora.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

ACTIVATION ET DÉSACTIVATION DU MINUTEUR

Le minuteur d'arrêt commute automatiquement le téléviseur en mode veille une fois le salarié prédéfini écoué.

Si aucune touche de la télécommande n'est actionnée durant les deux heures qui suivent la mise en service, le téléviseur s'arrête automatiquement.

Cette fonction de "démarrage et arrêt automatiques" s'active chaque jour à l'horaire prédéfini.

L'hour d'arrêt supplante l'hour de mise en marche si elles sont définies à la même heures.

Le téléviseur doit être en mode veille pour pouvoir semettre automatiquement en marche.

Selectionner HEURE.

Selectionner eure arrêt ou eure marche.

Lorsque la fonction « On Time » est sélectionnée,

Sélectionner Répéter.

Selectionner Arret, Une fais, 1 fais/jr, Lundi ~ Vend., Lundi ~ Sam., Sam. ~ Dim. ou Dim.

Définir l'heure.

Définir les minutes.

• Pour annuler la mise en marche/arrêt automatique, Sélectionner Arrêt.
• Pour la fonction Heure marche uniquement.

Selectionner Mode.

Définir le programme.

Ajuster le niveau du volume lors de la mise en marche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RéGLAGE DE LA MINUTERIE DE VEILLE

You n'vez plus à vous soucier d'eteindre le téléviseur avant d'aller vous coucher.

Cette fonction vous permet de mettre automatique le téléviseur en mode veille après un certain retard.

Selectionner Minuterie d'arrêt.

Selectionner Arrêt, 10, 20, 30, 60, 90, 120, 180 ou 240 Min.

• Si vous éteignez le téléviseur, la fonction d'arrêt prédéfinie est annulée.
• Vous pouvez également régler la fonction Minuterie d'arrêt dans le menu HEURE.

CONTROLLE PARENTAL

Définition DU MOT DE PASSE ET SYSTÉME DE VERROILLAGE

Entrez le mot de passer; appuyez sur '0', '0', '0', '0' sur la télécommande.

Réinitialisation des fonctions de blocage des programmes, contrôle parental et blocage des entrées.

Selectionner VERROU.

Selectionner Systeme de verrou.

Selectionner Marche.

Définir le mot de passer.

Saisir un mot de passer à 4 chiffres.
Surtout ne pas oublier ce nombre!
Saisir à nouveau le mot de passer pour confirmer.

• Si vous oubliez votre mot de passer, appuyez sur '7', '7', '7', '7' sur la télécommande.

• Si vous sélectionnez Marche, les fonctions de blocage des programmes, contrôle parental et blocage des entrées sont disponibles.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

BLOCAGE D'UNE CHÂINE

Permet de bloquer toutes les chânes que vous ne souhaitez pas regarder ou que vous ne poulez pas que vos enfants regardent.

Cette fonction est disponible lorsqu l'option Système de verrou est régée sur "Marche".

Entrez un mot de passer pour pouvoir regarder un programme verrouillé.

Selectionner VERROU.

Selectionner Blocage de Chaine.

Entrer dans le menu.

Selectionner une chaîne à bloquer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

CONTRÔLLE PARENTAL (EN MODE NUMÉRIQUE UNIQUÉMENT)

Cette fonction repose sur les informations émises par la station de diffusion. Par conséquent, si le signal diffuse des informations incorrectes, cette fonction n'est pas opérante.

Un mot de passé est requis pour acceder à ce menu.

Ce téléviseur estprogramme pour memoriser les dernières options qui ont ete configurees, meme si celui-ci est eteint.

Cette fonction permet d'éviter que les enfants regardent certains programmes télévisés réservés aux femmes, en fonction de la classification attribuée.

Entrez un mot de passer pour pouvoir regarder un programme signalé par un pictogramme.

Sélectionner VERROU.

Selectionner Limitation d'age.

Effectuer les réglages ajustats.

Enregisterr.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Permet de bloquer une entrée.

Sélectionner VERROU.

Selectionnez Blocage d'entrée source.

Selectionnez la source.

Régler sur Arret ou Marche.

CONTROLE PARENTAL

BLOCAGE DES TOUCHES

Le téléviseur peut être régé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.

Cette fonction permet d'interdire éventuellesment l'utilisation du téléviseur.

Selectionner OPTION.

Sélectionner Blocage touches.

Selectionner Blocage touches.

• Set ID : Arriet

Lorsque le verrouillage des touches est activé, si le téléviseur est étèint, appuyez sur la touche INPUT, P ▲ ou ∇ sur le téléviseur ou sur la touche POWER de la télécommande pour allumer le téléviseur.

Set ID : Marche

Lorsque vous reglez l'option Blocage touches sur Marche et que le téléviseur est hors tension, appuyez sur les touches INPUT, P ▲ ou ▼ du téléviseur ou sur les touches POWER, INPUT, P ou les touches NUMÉRIQUES de la télécommande.

• Lorsque vous reglez l'option Blocage touches sur Marche, le message " Blocage touches active" s'affiche à l'écran si vous appuyez sur une touche en façade du téléviseur pendant le visionnage. (sauf pour le bouton / /)

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Cette fonction n'est pas disponible dans tous les pays.

Le télétexte est un service gratuite diffusé par la plupart des chaînes de télévision. Il propose des informations de dernier minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut selectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de selection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.

POUR ACTIVER/DÉSACTIVER LE TÉLE-TEXTE

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décembreur de télétexte sélectionne le mode télétexte retransmis par la station. Deux nombres de page, le nom de la chaine, la date et l'heure sont maintainant affichés sur la première ligne de l'écran. Le premier numéro de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée.

Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaffiche le mode précédent.

TEXTE SIMPLE

■ Sélection des pages

1 Tapez les trois chiffres correspondant au numero de la page avec les touches NUMEROTÉES. Si vous tapez un mauvais chiffre, complétez le numero errone et recommencez, afin de selectionner le numero correct.
2 Pour selectionner la page precedente ou la page suivante, vous pouvez utiliser la touche P

TEXTETOP

Le guide de l'utilisateur situé en bas de l'écran affiche quatre zones de couleur rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

■ Sélection des groupes/blocs/pages

La touche BLEUE permit de passer d'un bloc au suivant.

La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant).
La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous
3 pouvez également utiliser la touche P

La touche ROUGE permet de revenir en arriere. Vous pouvez également utiliser la touche P

■ Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.

FASTEXT

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

■ Sélection des pages

1 Appuyer sur la touche T.OPT puis sur pour selectionner le menu E1. La page d'index s'affiche.
Vousspeez selectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante.
En mode FASTEXT, comme en mode SIMPLE, vous pouvez selectionner une page telétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.
Pour selectionner la page precedente ou la page suivante, utilisez la touche P

FONCTIONS TÉLETEXTE SPECIALES

Appuyer sur la touche T.OPT puis sur pour selectionner le menu Text Option (Option de texte).

Index

Permet de selectionner chaque page d'index.

Heure

Lorsque vous regardez une chaine, Sélectionnez ce menu pour afficher l'heure en haut à droite de l'écran.

En mode télétexte, appuyez sur cette touche pour selectionner le numero d'une sous-page. Pour garder ou changer la sous-page, appuyer sur les touches Rouge ou Verte, ou sur les touches NUMÉROTÉES.

■ Maintainir

Interrompt le défilament automatique des pages pour les pages télétexte complRentant plusieurs sous-pages. Le nombre de sous-pages et le numero de celle qui est actuellment affichee apparaissent normalement en dessous de l'heure. Lorsque ce menu est selectionné, le symbole Stop est affiché en haut a gauche de I'écran et le changement de page automatique est inactif.

Montrer

Selectionner ce menu pour afficher les informations cachées, comme les solutions aux devinéttes et aux puzzles.

Metre à jour

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole apparait alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole est replacé par le numéro de la page. Sélectionner ce menu à nouveau pour afficher la page télétexte actualisée.

TELETEXTE NUMÉRIQUE

*Cette fonction n'est disponible qu'au Royaume-Uni / en Irlande.

Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.

Vou puez acceder à ce teltexte numérique au moyen de services de teldtextes numériques spéciaux qui diffusent ce genre de service.

Vouvelez electionner Arrêt dans le menu des langues de sous-titres pour afficher letélétexte. Pour ce faire, appuyez sur la touche SUBTITLE.

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE

1 Appuyez sur le clavier numérique ou sur la touche P pour selectionner un service numérique qui diffuse le tete-texte numérique. Pour connaître les différents services de tete-texte numérique, reportez-vous à la liste des services EPG.
Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, < > , ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES.
Pour changer de service de télétexte numérique, il vous suffit de selectionner un autre service à l'aide des touches numériques ou de la touche P .

TÉLÉTEXTE DU SERVICE NUMÉRIQUE

1 Appuyez sur le clavier numérique ou sur la touche P pour selectionner un service qui diffuse le télétexte numérique.
2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte.
3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, < >, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES.
4 Appuyez sur la touche TEXT ou sur les touches de couleur pour désactiver le télétexte numérique et revenir à l'écran du télévisueur.

Il est possible que certains services ne vous permettent pas d'acceder aux services de texte lorsque vous appuyez sur la touche ROUGE.

DéPANNAGE

Le téléviseur ne fonctionne pas normalement.

La télécommande ne fonctionne pas

Vérifie qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le téléviseur. Veilze à pointer la télécommande directement vers le téléviseur.
Vérifiez que la polarité des piles est correcte (+ sur +, - sur -).
- Remplacez les piles.

L'appareil s'éteint soudainement

Le minuteur d'arrêt est peut-être activé.
Vérifiez les réglages de contrôle de l'alimentation. L'alimentation a peut-être été interrompue.
La télévision se met automatiquement en mode Veille si aucun signal n'est reçu ou aucune opération effectue après 15 minutes.

La fonction video n'est pas opérationnelle.

Absence d'image et de son

Vérifiez que l'appareil est allumé.
■ Essayez de passer sur une autre chaine. Il s'agit peut-être d'un problème d'émission.
Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.
Vérifiez la direction et/ou l'emplacement de l'antenne.
Vérifiéz la prise secteur en y branchant un autre apparéil.

L'image apparait lentement après avoir allumé l'appareil

Il est normal que l'image apparaissé lentement lorsque l'appareil s'allume. Si aucune image n' apparait au dela de cinq minutes, contactez votre service après-vente.

L'image et les couleurs sont mauvaises

Réglez la couleur à l'aide des options du menu.
Assurez-vous que le télévisuer et le magnétoscope sont suffisamment éloignés l'un de l'autre.
■ Essayez de passer sur une autre chaine. Il s'agit peut-être d'un problème d'émission.
Assurez-vous que les cables du magnétoscope sont correctement installés.
Activez n'importe quelle fonction pour restaurer la luminosité de l'image.

Barres verticales/horizontales ou tremblement de l'image

• Recherche une possible interférence avec un apparéil ou un outil électrique.

Mauvaise réception de certaines chaînes

Il se peut que la station d'émission ait des problèmes; essayez une autre station.
Le signal émis par la station d'émission est faible; réorientez l'antenne pour recevoir un signal plus fort.
- Recherche les sources de possibles interférences.

L'image apparait avec des raies ou des lignes

Vérifiez l'antenne (changez la direction de l'antenne).

Aucune image n'ap-paraït suite au raccordement HDMI

• Verifiez que votre cable HDMI est compatible au minimum avec la version 1.3. Si le cable HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des cables récents compatibles au minimum avec la version HDMI 1.3.

La fonction audio n'est pas opérationnelle.
Image normale mais absence de son	■ Appuyez sur la touche ↓ + ou -. ■ Le son est-il activé ? Appuyez sur la touche MUTE. ■ Essayez de passer sur une autre châne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les câbles audio sont correctement installés.
Absence de son sur un des haut-parleurs	■ Réglez la Balance à l'aide des options du menu.
Bruit inhabituel provenant de l'ap-pareil	■ Le téléviseur émet un bruit inhabituel lorsque vous l'allumez et l'éteignez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est en dernier cas le signe d'un dysfonctionnement de l'appareil.
Aucun son suite au raccordement HDMI ou USB	■ Vérifiez que le cable HDMI prend en charge la version 1.3. ■ Vérifiez que le cable USB prend en charge la version 2.0. *Cette fonctionnalité n'est pas disponible pour tous les modèles.

Il existe un problème en mode PC. (S'applique seulement au mode PC)
Le signal est hors de portée (format non valide)	■ Ajustez la résolution, la fréquence horizontale ou la fréquence verticalie. ■ Vérifiez la source d'entrée.
Barres verticales ou raiés à l'arrière-plan, bruit horizontal, position incor-recte	■ Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.
La couleur de l'écran n'est pas stable ou devient monochrome	■ Vérifiez le cable du signal. ■ Réinstalléz la carte video du PC.

Il y a un problème avec les régles PICTURE.
Quand l'utilisateur modifie les régles d'image, le téléviseur revient automatiquement après une certaine période de temps aux régles initiaux.	Cela signifie que le téléviseur est actuellément en mode Démo. magasin. Pour passer en mode Mode Domicile, procédez comme suit : dans le menu TV, sélectionnez OPTION -> Réglage d'environnement -> Mode Domicile. Vous étés désormais en mode Mode Domicile.

ENTRETIEN

Vous pouze éviter les dysfonctionnement prematurés. Un nettoyage régulier permet d'accroître la durée de vie utile de votre téléviseur. Assurez-vous demettre vos detéléviseur hors tension et de débrancher le cordon d'alimentation avant de procéder au nettoyage.

Nettoyage de l'écran

Pour dépoussierer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucissant (ou liquide vaisselle). Essorez le chiffon jusqu'à ce qu'il soit presque sec, puis frottez l'écran delicatement.
Assurez-vous de-retirer l'exces d'eau sur I'écran et laissez secher à l'air libre avant de remettre votre téléviseur sous tension.

Nettoyage du chassin

Pour enlever la poussiere ou les saletés, essuyez le boitier avec un chiffon doux sec et non pelucheux.
N'utilisez pas de chiffon humide.

Inutilisation prolongée

ATTENTION

En cas d'inutilisation prolongée de votre téléviseur (par exemple, si vous partez en vacances), nous给您 conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.

SPECIFICATIONS DE L'APPAREIL

MODELES		42PQ20**	50PQ20**	42PQ30**	50PQ30**
		42PQ2000-ZA42PQ2010-ZB	50PQ2000-ZA50PQ2010-ZB	42PQ3000-ZA	50PQ3000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1031,2 x 720,9 x 308,0 mm40,6 x 28,4 x 12,1 pouces	1216,7 x 818,1 x 353,0 mm47,9 x 32,2 x 13,9 pouces	1031,2 x 720,9 x 308,0 mm40,6 x 28,4 x 12,1 pouces	1216,7 x 818,1 x 353,0 mm47,9 x 32,2 x 13,9 pouces
	sans le socle	1031,2 x 656,7 x 80,8mm40,6 x 25,9 x 3,2 pouces	1216,7 x 759,0 x 83,0 mm47,9 x 29,9 x 3,3 pouces	1031,2 x 656,7 x 80,8mm40,6 x 25,9 x 3,2 pouces	1216,7 x 759,0 x 83,0 mm47,9 x 29,9 x 3,3 pouces
Poids	avec le socle sans le socle	24,8 kg / 54,7 lbs22,7 kg / 50,1 lbs	33,7kg / 74,3 lbs31,2 kg / 68,8 lbs	24,8 kg / 54,7 lbs22,7 kg / 50,1 lbs	33,7kg / 74,3 lbs31,2 kg / 68,8 lbs
Conditions d'alimentationConsommation électrique		CA 100-240 V~ 50/60 Hz320W	CA 100-240 V~ 50/60 Hz430W	CA 100-240 V~ 50/60 Hz320W	CA 100-240 V~ 50/60 Hz430W
MODELES		42PQ60**		50PQ60**
		42PQ6000-ZA42PQ6010-ZB		50PQ6000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1040,8 x 725,8 x 308 mm41,0 x 28,6 x 12,1 pouces		1228,8 x 824,6 x 353,0 mm48,4 x 32,5 x 13,9 pouces
	sans le socle	1040,8 x 669,2 x 76,8 mm41,0 x 26,4 x 3,1 pouces		1228,8 x 772,0 x 78,9 mm48,4 x 30,4 x 3,1 pouces
Poids	avec le socle sans le socle	25,3kg / 55,8 lbs23,3 kg / 51,4 lbs		35 kg / 772 lbs32,5 kg / 71,7 lbs
Conditions d'alimentationConsommation électrique		CA 100-240 V~ 50/60 Hz320W		CA 100-240 V~ 50/60 Hz430W
Système TVCouverture de chaînesImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les specifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		42PQ10**	50PQ10**	42PQ11**	50PQ11**
		42PQ1000-ZD/ZA	50PQ1000-ZD/ZA	42PQ1100-ZE	50PQ1100-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1031,2 x 720,9 x 308,0 mm	1216,7 x 818,1 x 353,0 mm	1031,2 x 720,9 x 308,0 mm	1216,7 x 818,1 x 353,0 mm
		40,6 x 28,4 x 12,1 pouces	47,9 x 32,2 x 13,9 pouces	40,6 x 28,4 x 12,1 pouces	47,9 x 32,2 x 13,9 pouces
	sans le socle	1031,2 x 656,7 x 80,8mm	1216,7 x 759,0 x 83,0 mm	1031,2 x 656,7 x 80,8mm	1216,7 x 759,0 x 83,0 mm
		40,6 x 25,9 x 3,2 pouces	47,9 x 29,9 x 3,3 pouces	40,6 x 25,9 x 3,2 pouces	47,9 x 29,9 x 3,3 pouces
Poids	avec le socle	24,3 kg / 53,6 lbs	33,7kg / 74,3 lbs	24,3 kg / 53,6 lbs	33,7kg / 74,3 lbs
	sans le socle	22,2 kg / 49,0 lbs	31,2 kg / 68,8 lbs	22,2 kg / 49,0 lbs	31,2 kg / 68,8 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz
		320W	430W	320W	430W
MODELES		50PS30**/ 50PS20**		50PS60**	60PS40**
		50PS3000-ZB50PS2000-ZB		50PS6000-ZC	60PS4000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1216,7 x 818,1 x 353,0 mm	1228,8 x 824,6 x 353,0 mm	1468 x 1028,8 x 395,5 mm
		47,9 x 32,2 x 13,9 pouces	48,4 x 32,5 x 13,9 pouces	57,7 x 40,5 x 15,5 pouces
	sans le socle	1216,7 x 759,0 x 83,0 mm	1228,8 x 772,0 x 78,9 mm	1468 x 949,5 x 88,5 mm
		47,9 x 29,9 x 3,3 pouces	48,4 x 30,4 x 3,1 pouces	57,7 x 37,3 x 3,4 pouces
Poids	avec le socle	35,4 kg / 78,0lbs	36,3 kg / 80,0 lbs	53,06 kg / 116,9 lbs
	sans le socle	32,8 kg / 72,3 lbs	33,8 kg / 74,5 lbs	47,16 kg / 103,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz
		490W	490W	580W
Système TVCouverture de chaînesImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les specifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES	42PQ60**	50PQ60**	50PS60**
	42PQ6000-ZA	50PQ6000-ZA	50PS6000-ZC
Fichiers video pris en charge	Voir page 61

CODES INFRAROUGE

Code (Héxa)	Fonction	Remarque
08	POWER	Touché de la télécommande (marche/arrêt)
0B	INPUT	Touché de la télécommande
f0	TV/RAD	Touché de la télécommande
45	Q.MENU	Touché de la télécommande
43	MENU	Touché de la télécommande
AB	GUIDE	Touché de la télécommande
07	Gauche (<)	Touché de la télécommande
06	Droit (> )	Touché de la télécommande
40	Haut (^)	Touché de la télécommande
41	Bas (✓)	Touché de la télécommande
44	OK(◎)	Touché de la télécommande
28	RETURN/EXIT	Touché de la télécommande
AA	INFO ①	Touché de la télécommande
30	AV MODE	Touché de la télécommande
02	Δ+	Touché de la télécommande
03	Δ-	Touché de la télécommande
00	P ^	Touché de la télécommande
01	P √	Touché de la télécommande
1E	FAV(MARK)	Touché de la télécommande
09	MUTE	Touché de la télécommande
10 ~19	Touches numériétées 0~9	Touché de la télécommande
53	LIST	Touché de la télécommande
1A	Q.VIEW	Touché de la télécommande
72	ROUGE	Touché de la télécommande
71	ERTE	Touché de la télécommande
63	JAUNE	Touché de la télécommande
61	BLEUE	Touché de la télécommande
20	TEXT	Touché de la télécommande
21	T.OPT(T.Option)	Touché de la télécommande
39	SUBTITLE	Touché de la télécommande
7E	SIMPLINK	Touché de la télécommande
95	ENERGY SAVING ou POWER SAVING	Touché de la télécommande
65	FREEZE	Touché de la télécommande
79	RATIO	Touché de la télécommande

(Sauf
42/50PQ10
42/50PQ11)
(Sauf
42/50PQ10
42/50PQ11
42/50PQ20,
42/50PQ30)

INSTALLATION D'UN SYSTème DE COMMANDE EXTERNE

Installation du dispositif RS-232C

Raccordez la prise d'entrée RS-232C (port série) à un système de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôle les fonctions du téléviseur en externe.

Raccordez le port série du système externe à la prise RS-232C, à l'arrête du téléviseur.

Remarque:cable deraccordement RS-232C n'est pas fourni avec le téléviseur.

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (données prêtes)
7	RTS (pré à envoyer)
8	CTS (pré à émettre)
9	Pas de connexion

Configurations RS-232C

Configurations 7 fils (cable RS-232C standard)

Configurations 3 fils (non standard)

Set ID

Utilisez cette fonction pour spécifique un numéro d'identification du téléviseur.

Consultez "Mappage réel des données" p.119

Selectionner OPTION.

Selectionner Set ID (Définir un identifient).

Régler la définition de l'identifant pour désirer le numéro d'identification du téléviseur souhaïte.

La plage de réglage pour la définition de l'identifant va de 1 à 99.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Paramètres de communication

Débit en baud : 9600 bps (UART - émetteur-recepteur universel asynchrone)
Code de communication : code ASCII
Utilisez un cable croisé (inversé).
Longueur des données: 8 bits
Parité : aucune
Bit d'arrêt : 1 bit

List des références de commandes

	COMMANDE 1	COMMANDE 2	DONNÉES (Hexadécimales)
01. Marche	k	a	00 ~ 01
02. Format de l'image	k	c	Voir page 117
03. Écran vide	k	d	Voir page 117
04. Volume muet	k	e	00 ~ 01
05. Contrôle du volume	k	f	00 ~ 64
06. Contraste	k	g	00 ~ 64
07. Luminosité	k	h	00 ~ 64
08. Couleur	k	i	00 ~ 64
09. Teinte	k	j	00 ~ 64
10. Nettété	k	k	00 ~ 64
11. Sélection OSD	k	l	00 ~ 01
12. Mode de blocage de la télécommande	k	m	00 ~ 01
13. Aigus	k	r	00 ~ 64
14. Graves	k	s	00 ~ 64
15. Balance	k	t	00 ~ 64
16. Température de couleur	k	u	00 ~ 02
17. État anormal	k	z	FF
18. Méthode ISM	j	p	Voir page 119
19. Économie d'énergie	j	q	Voir page 119
20. Configuration automatique	j	u	01
21. Syntonisation	m	a	Voir page 119
22. Ajouter/sauter un canal	m	b	00 ~ 01
23. Clé	m	c	Code Clé
24. Sélection de l'entrée (principal)	x	b	Voir page 120

Protocole de transmission/reception

Transmission

• [Command 1] : première commande. (j, k, m ou x)
• [Command 2] : seconde commande.
• [Set ID]: vous pouvez régler cette fonction pour qu'elle désissée l'identificateur du téléviseur désiré, dans le menu spécifique. La plage de réglage va de 1 à 99. Si vous sélectionnez l'identifant "0", vous pouvez contrôler tous les téléviseurs raccordés. L'identifant (Set ID) est indiqué en décimales (199) dans le menu et en hexadécimales (0x00x63), dans le protocole de transmission/reception.
• [DATA]: pour transmettre des données de commande. Transmettre "FF" pour voir l'état des commandes
• [Cr]: retour chariot.

Code ASCII "0x0D"

• [ ] : ASCII code "espace (0x20)"

Accuse de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

• Le télévisuer transmet un accuse de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.

Accusé de réception d'erreur

[Command2][ ][Set ID][ ][NG][Data][x]

• Le téléviseur transmet un accuse de réception (ACK) de ce format quand il recoit des erreurs de communication ou des données anormales de fonctions non viables.

• Lorsque vous configUREZ les commandes 17 à 24, aucun menu ne s'affiche à l'écran.

• Remarque : lors de transferts vers un système USB de fichiers Dvix ou EMF, aucune commande, à l'exception de Power (ka) et Key (mc), ne peut être executée et traitée comme NG.

Donnée 00: code non autorisé

01. Marche/Arrêt (commande : k a)

Pour allumer et eteindre le televiseur.

Transmission

[k][a][ ][Set ID][ ][Data][Cr]

Donnée 00:étéint 01:allumé

Accusé de réception

[a][ ][Set ID][ ][OK/NG][Data][x]

Pur montrer si le poste est allumé ou eteint.

Transmission

[k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception

[a][ ][Set ID][ ][OK/NG][Data][x]

• De la même manière, pour les autres fonctions, si les données 'FF' sont transmises selon ce format, le retard des données d'accusé de réception indique l'état de chaque fonction.

• Un avis de confirmation, un avis d'erreur et d'autres messages peuvent s'afficher sur l'écran à la mise sous tension du télévisueur.

02. Format de l'image (commande : k c) (Taille de l'image principale)

Pour régler le format de l'écran.

Vous pouvez également régler le format de l'écran en utilisant la fonction Format de l'image dans le menu rapide (Q. MENU) ou le menu IMAGE.

Transmission

[k][c][ ][Set ID][ ][Data][Cr]

Donnée 01 : Écran normal (4:3) 07 : 14:9

02 : Ecran large (16:9) 09 : Signal original

05 : Cinema Zoom – OB : Plein écran

04:Zoom

06 : Format original

Accusé de réception

[c][ ][Set ID][ ][OK/NG][Data][x]

• En mode PC, seulement les formats 16:9 et 4:3 sont disponibles.

• En mode DTV/HDMI (1080i 50 Hz/60 Hz, 720p 50 Hz/60 Hz, 1080p 24 Hz/30 Hz/50 Hz/60 Hz) et composantes (720p, 1080i, 1080p 50 Hz/60 Hz) la fonction Signal original est disponible.

• Le mode Plein écran n'est pris en charge que pour ATV, AV1,2,3.

03. Écran vide (commande : k d)

PourmettreI'ecranen sommeilouleractiver.

Transmission

[k][d][ ][Set ID][ ][Data][Cr]

Donnée 00: écran actif (activé)

Video désactivée

01: écran en sommeil (déactivé)

10 : Video activée

Accusé de réception

[d][ ][Set ID][ ][OK/NG][Data][x]

• Lorsque la fonction « video mute » (video inactive) est activée, un menu apparait à l'écran (On Screen Display – OSD).

Mais'lorsque la fonction «screen mute » (écran inactif) est activée, aucun menu n'apparait à l'écran.

04. Volume muet (commande: k e)

Pour allumer ou eteindre le son.
Vos pouze aussi eteindre le son avec la touche MUTE (MUET) de la telecommande.

Transmission

[k][e][ ][Set ID][ ][Data][Cr]

Donnée 00 : volume actif

01 : volume désacté (muet)

Accusé de réception

[e][ ][Set ID][ ][OK/NG][Data][x]

05. Contrôle du volume (commande : k f)

Pour régler le volume.

Vous pouvez également régler le volume à l'aide des touches VOLUME de la télécommande.

Transmission

[k][f][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 ~ Max : 64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (commande: k g)

Vous pouvez aussi régler le contraste dans le menu IMAGE.

Transmission

[k][g][ ][Set ID][ ][Data][Cr]

Donnée Min:0\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[g][ ][Set ID][ ][OK/NG][Data][x]

07. Luminosite (commande : k h)

Pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu IMAGE.

Transmission

[k][h][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[h][ ][Set ID][ ][OK/NG][Data][x]

08. Couleur (commande: k i)

Vous pouvez aussi régler la couleur dans le menu IMAGE.

Transmission

[k][i][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[i][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (commande: k j)

Pour régler la teinte de l'écran. Vous pouvez aussi régler la teinte dans le menu IMAGE.

Transmission

[k][j][ ][Set ID][ ][Data][Cr]

Donnée Rouge:00\~Vert:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[j][ ][Set ID][ ][OK/NG][Data][x]

10. Nettété (commande: k k)

Pour régler la netteté de l'écran. Vous pouvez aussi régler la netteté dans le menu IMAGE.

Transmission

[k][k][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[k][ ][Set ID][ ][OK/NG][Data][x]

11. Sélection OSD (commande : k l)

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[k][I][ ][Set ID][ ][Data][Cr]

Donnée 00:OSD (menu à l'écran) désactiver
01:OSD (menu à l'écran) activé

Accusé de réception

[I][ ][Set ID][ ][OK/NG][Data][x]

12.Mode de blocage de la telecommande (commande:km)

Permet de verrouiller les touches du téléviseur et de la télécommande.

Transmission

[k][m][ ][Set ID][ ][Data][Cr]

Donnée 00 : Blocage désacté 01 : Blocage activé

Accusé de réception

[m][ ][Set ID][ ][OK/NG][Data][x]

• Si vous n'utilise pas la télécommande, utiliseze ce mode. Lorsque l'alimentation principale est sous/hors tension, le blocage externe est désactivé.

• Le bouton Local Power fonctionnera correctement.

13. Aigus (commande: k r)

Permet de régler le niveau des aigus.
Vous pouvez également régler les aigus dans le menu SON.

Transmission

[k][r][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[r][ ][Set ID][ ][OK/NG][Data][x]

14. Graves (commande: k s)

Permet de régler le niveau des graves.
Vous pouvez également régler les graves dans le menu SON.

Transmission

[k][s][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[s][ ][Set ID][ ][OK/NG][Data][x]

15. Balance (commande:kt)

Permet de régler la balance. Vous pouvez également régler la balance à partir du menu SON.

Transmission

[k][t][ ][Set ID][ ][Data][Cr]

Donnée Min:00\~Max:64

• Consultez "Mappage réel des données", page 119.

Accusé de réception

[t][ ][Set ID][ ][OK/NG][Data][x]

16. Température de couleur (commande: k u)

Permet de régler la température de couleur. Vous pouvez également régler la température de couleur dans le menu IMAGE.

Transmission

[k][u][ ][Set ID][ ][Data][Cr]

Donnée 00:Moyen 01:Froid 02:Chaud

Accusé de réception

[u][ ][Set ID][ ][OK/NG][Data][x]

17. État anormal (commande : k z)

Permet d'identifier un état anormal.

Transmission

[k][z][ ][Set ID][ ][FF][ ][Cr]

Donnée FF: lu

Accusé de réception

[z][ ][Set ID][ ][OK/NG][Data][x]

Donnée 00: Normal (televiseur sous tension et reception d'un signal)

01: Absence de signal (mise sous tension)

02: Arrêt du télévisuer avec la télécommande

03: Arrêt du télévisueur avec la fonction de mise en voille

04: Arret du téléviseur à l'aide de la fonction RS-232C

05:5Veteint

06: Alimentation désactivée

07: Arrêt du téléviseur avec la fonction d'alarme du ventilateur

08: Arret du téléviseur avec la fonction d'arrêt automatique

09: Arrêt du télévisueur avec la fonction de mise en veille automatique

a: Arrêt du téléviseur par détction de carte AV.

• Cette fonction est en "lecture seule".

18. Méthode ISM (commande : j p)

Pour contrôler la méthode ISM. Vous pouvez également régler la fonction Méthode ISM dans le menu OPTION.

Transmission

$$ [ j ] [ p ] [ ] [ \text {S e t I D} ] [ ] [ \text {D a t a} ] [ \mathrm {C r} ] $$

Donnée 02: Orbiter

04:Nettoyage Blanc

08: Normal

20:Nettoyage Couleur

Accusé de réception

$$ [ p ] [ ] [ \text {S e t I D} ] [ ] [ O K / N G ] [ \text {D a t a} ] [ x ] $$

19.Economie d'energie

(Command: j q)

Permet de réduire la consommation d'énergie du téléviseur. Vous pouvez également régler l'économie d'énergie dans le menu OPTION.

Transmission

$$ [ j ] [ q ] [ ] [ \text {S e t I D} ] [ ] [ \text {D a t a} ] [ \mathrm {C r} ] $$

Donnée 00: Off (Arrêt)

01: Minimum
02: Medium (Moyen)
03: Maximum

10: Intelligent Sensor (Faible)

11: Intelligent Sensor (Moyen)
12: Intelligent Sensor (Élevé)

(Sauf

42/50PQ10**

42/50PO11**

Accusé de réception

$$ [ q ] [ ] [ \text {S e t} I D ] [ ] [ O K / N G ] [ \text {D a t a} ] [ x ] $$

20.Reglage automatique (commande:ju)

• Cette fonction permet de régler automatiquement la position de l'image et de minimiser le tremblement de l'image. Elle ne peut être utilisée qu'en mode RVB (PC).

Transmission

$$ [ j ] [ u ] [ ] [ \text {S e t I D} ] [ ] [ \text {D a t a} ] [ \mathrm {C r} ] $$

Donnée 01 : Validation

Accusé de réception

$$ [ u ] [ ] [ \text {S e t I D} ] [ ] [ O K / N G ] [ \text {D a t a} ] [ x ] $$

21. Syntonisation (commande : m a)

Permet de selectionner les chaines selon le nombre physique suivant.

Transmission

$$ [ m ] [ a ] [ ] [ \text {S e t I D} ] [ ] [ \text {D a t a 0} ] [ ] [ \text {D a t a 1} ] [ ] [ \text {D a t a 2} ] [ \text {C r} ] $$

Donnée 00 : données de la chaîne supérieure

Donnée 01 : données de la chaîne inférieure

DTV No. 0 -> Indifférent

Donnée 02 0x00 : ATV principal

0x10：DTVprincipal

0x20:Radio

Plage de données de la chaîne

Analogique - Min: 00 ~ Max: 63 (0~99)

Numérique - Min: 00 ~ Max: 3E7 (0~999)

Accusé de réception

$$ [ a ] [ ] [ \text {S e t} I D ] [ ] [ O K / N G ] [ \text {D a t a} ] [ x ] $$

Donnée Min: 00 ~ Max: FF

22. Ajouter/sauter un canal (commande: m b)

Pour "sauter" la chaine en cours.

Transmission

$$ [ m ] [ b ] [ ] [ \text {S e t I D} ] [ ] [ \text {D a t a} ] [ \text {C r} ] $$

Donnée 00:Sauter

01: Ajouter

Accusé de réception

$$ [ b ] [ ] [ \text {S e t I D} ] [ ] [ O K / N G ] [ \text {D a t a} ] [ x ] $$

• Mappage réel des données 1

00: Étape 0
A: Étape 10 (Set ID 10)
F : Étape 15 (Set ID 15)
10:Etape 16 (Set ID 16)
64: Étape 100
6E: Étape 110
73: Étape 115
74: Étape 116
C7: Étape 199
5 354
FE : Etape 254
FF : Etape 255

• Mappage réel des données 2

00:-40
01: -39
02:-38
中
28:0
：
4E: +38
4F: +39
50: +40

23. Clé (commande: m c)

Pour envoyer le code clé des commandes infrarouge.

Transmission

[m][c][ ][Set ID][ ][Data][Cr]

Donnée: Code clé - Voir page 113.

Accusé de réception

[c][ ][Set ID][ ][OK/NG][Data][x]

24.Sélection de l'entrée (commande : x b) (source d'image principale)

Permet de selectionner la source d'entrée de l'image principale.

Transmission

[x][b][ ][Set ID][ ][Data][Cr]

Donnée: Structure

MSB
LSB

0	0	0	0	0	0	0	0
[LEntrée externe]				[LEntrée externe Donnée]

Numéro d'entrée				Donnée
0	0	0	0	DTV
0	0	0	1	Analogue
0	0	1	0	AV
0	1	0	0	Composantes
0	1	0	1	RVB
1	0	0	1	HDMI
Numéro d'entrée				Donnée
0	0	0	0	Entrée1
0	0	0	1	Entrée2
0	0	1	0	Entrée3

[b][ ][Set ID][ ][OK/NG][Data][x]

LG Electronics Inc.
