WM-120ST-01 - Meuble TV Gembird - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural TV orientable (full-motion)
Marque	Gembird
Modèle	WM-120ST-01
Compatibilité VESA	200x200, 300x200, 300x300, 400x200, 400x300, 400x400, 600x400, 800x400, 800x600, 900x600 mm
Mouvement	Inclinaison, rotation, extension (full-motion)
Capacité de charge maximale	Jusqu'à 50 kg (estimation) *
Matériau	Acier
Couleur	Noir
Distance au mur	Variable selon réglage
Fixation murale	Chevilles et vis fournies pour béton/bois
Pièces fournies	Plaques VESA, bras, vis M4, M6, M8, entretoises, rondelles, chevilles
Niveau de difficulté d'installation	Moyen
Outils nécessaires	Tournevis, clé Allen (fournie), niveau à bulle
Sécurité	Ne pas dépasser la charge maximale, fixer solidement au mur, vérifier la compatibilité VESA
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles via le service après-vente
Garantie	2 ans (standard) - voir conditions sur www.gmb.nl/warranty
Service après-vente	www.gmb.nl/service ou [e-mail]
Importateur UE	Gembird Europe B.V., Wittevrouwen 56, 1358 CD Almere, Pays-Bas
Poids net	Environ 3 kg (estimation)
Dimensions du colis	Environ 40x30x10 cm (estimation)

FOIRE AUX QUESTIONS - WM-120ST-01 Gembird

Quel est le poids maximum que peut supporter ce support TV ?

Bien que non spécifié dans la notice, la capacité de charge est estimée à 50 kg pour la plupart des supports full-motion de cette gamme. Vérifiez la compatibilité avec votre téléviseur.

Ce support est-il compatible avec tous les téléviseurs ?

Non, il faut que votre téléviseur soit compatible avec les normes VESA listées (200x200 à 900x600 mm) et que son poids ne dépasse pas la capacité du support.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une clé Allen (fournie) et d'un niveau à bulle. Un détecteur de montants est recommandé pour les cloisons sèches.

Puis-je installer ce support sur une cloison en placoplâtre ?

Il est possible d'installer sur du placoplâtre, mais vous devez utiliser des chevilles spéciales adaptées (non fournies) et vous assurer que le poids est supporté par les montants métalliques.

Comment ajuster la tension pour contrebalancer le téléviseur ?

Utilisez les vis de réglage sur le support pour ajuster la tension. Tournez dans le sens horaire pour augmenter la tension, antihoraire pour diminuer. Reportez-vous au schéma de la notice.

Les vis fournies sont-elles compatibles avec mon téléviseur ?

Le kit contient plusieurs types de vis (M4, M6, M8) et entretoises pour s'adapter à la plupart des téléviseurs. Choisissez les vis adaptées à la profondeur de filetage de votre TV.

Puis-je orienter le téléviseur après installation ?

Oui, ce support est full-motion, vous pouvez l'incliner, le faire pivoter et l'étendre pour un angle de vision optimal.

Comment nettoyer le support ?

Essuyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente de Gembird à [e-mail] ou via leur site www.gmb.nl/service. Préparez la preuve d'achat.

Le support est-il garanti ?

Oui, une garantie de 2 ans s'applique. Conservez le ticket de caisse et respectez les conditions sur www.gmb.nl/warranty.

MODE D'EMPLOI WM-120ST-01 Gembird

GENERAL INFORMATION

This product has been manufactured by or on behalf of Gembird Europe B.V. Inquiries to the EU Importer or related to product compliance in Europe should be sent to: Gembird Europe B.V., Wittevrouwen 56,1358 CD, Almere, The Netherlands. www.gmb.nl

Warranty conditions: www.gmb.nl/warranty

Product support: www.gmb.nl/service and/or [e-mail]

SAFETY

(ENG) To ensure safe handling of the product, follow the safety advice on: (DE/AT) Hinweise zum sicheren Gebrauch der Produkte finden Sie auf: (NL/BE) Voor een veilig gebruik van het product volgt u deze algemene veiligheidsaanwijzingen op: (ES) Para garantizar una manipulación segura de los dispositivos, sigla als advertencias de seguridad disponibles en: (CZ) Abyste zajistli bezpečnue manipulacá s výrobkem, dodržujte bezpečnostní pokyny na 10.000 bov. A la norma de 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 2018. Na 37, da 20

(ENG) WARRANTY CONDITIONS The receipt must clearly list the date of purchase and the part number, in addition it should be printed. Keep the receipt for the entire warranty period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or replaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period nor starts a new warranty period. The manufacturer reserves the right to void any of the products. This document does not contain any such information in this report. Any of the products, including other than commercial, non commercial, or other than industrial products, is intended to be acquired from any such product or equipment (including other than commercial, non commercial, or other than industrial products). The manufacturer is not necessarily a replacement of the defective goods or using a credit note. The credit note amount will always be calculated on the basis of the current market value of the defective products. Gembird Europe B.V. Writewoven 56, 1358CD Almere, Países Bajos www.gembird.nl/service (CS) ZUARCIU PODINKY Potrovreni musi janse vydadet datum (D/E), P.O.O. (B) E. V. Writewoven 56, 1358CD Almere, Países Bajos www.gembird.nl/service (CS) ZUARCIU PODINKY Potrovreni musi van de la D/E. In addition to the sale of the products, we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to which we are subject to Which

4 G

Technical diagram showing a mechanical device with labeled components and a schematic view of the device's rotation.

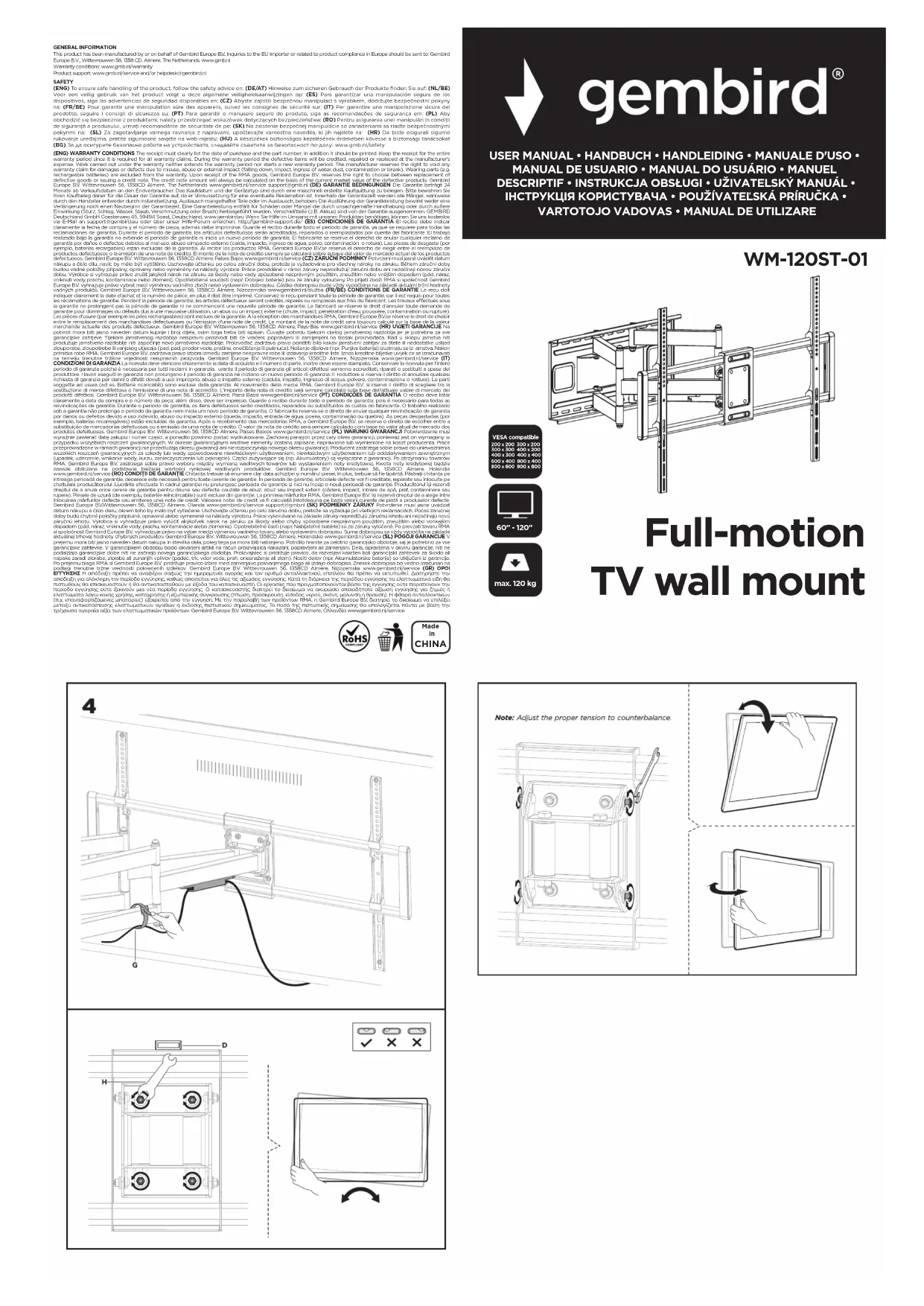

gembird®

USER MANUAL • HANDBUCH • HANDLEIDING • MANUALE D'USO • MANUAL DE USUARIO • MANUAL DO USUÁRIO • MANUEL

DESCRIPTIF • INSTRUKCJA OBSŁUGI • UŻIVATELSKÝ MANUÁL • ІНСТРУКЦІЯ КОРИСТУВАЧА • POUŽІVATELŠKÁ PRÍRUČKA • VARTOTOJO VADOVAS • MANUAL DE UTILIZARE

WM-120ST-01

VESA compatible 200 x 200 300 x 200 300 x 300 400 x 200 400 x 300 400 x 400 600 x 400 800 x 400 800 x 600 900 x 600

Full-motion

TV wall mount

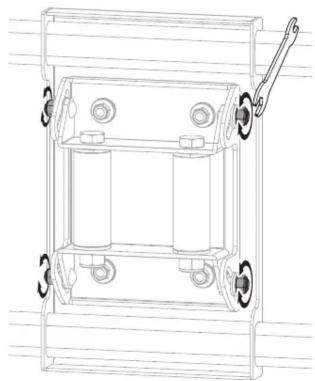

Note: Adjust the proper tension to counterbalance.

Technical line drawing of a mechanical assembly with mounting holes and a handle (no text or symbols)

Illustration of a hand pressing down on a tablet screen with an arrow indicating rotation (no text or symbols)

Illustration of a hand pressing a button on a tablet screen, with no text or symbols present.

Illustration of a hand pressing down on a blank tablet with an arrow indicating rotation (no text or symbols)

A (x1) B (x1) C (x1) D (x1) E (x1) F (x2) M4x8 G (x4) H (x1) 10-13mm M-A (x4) M6x14 M-B (x4) M8x16 M-C (x4) M6x30 M-D (x4) M8x35 M-E (x4) D8 M-F (x4) Ø15xØ8x5 M-G (x4) Ø15xØ8x15 W-A (x6) ST8x90 W-B (x6) Ø12x60 W-C (x6) D8

1 ✓ × × E D 90mm 6mm 12mm (3.5") (ø 1/4") 95mm (3.7") (ø 1/2") W-C W-A W-B W-C W-A

2 ✓ Too long Too Short B TOP C

Place the brackets as shown below when hang the 200x200 VESA Plate. TOP C B M-A M-B M-E M-C M-D M-E M-F M-G

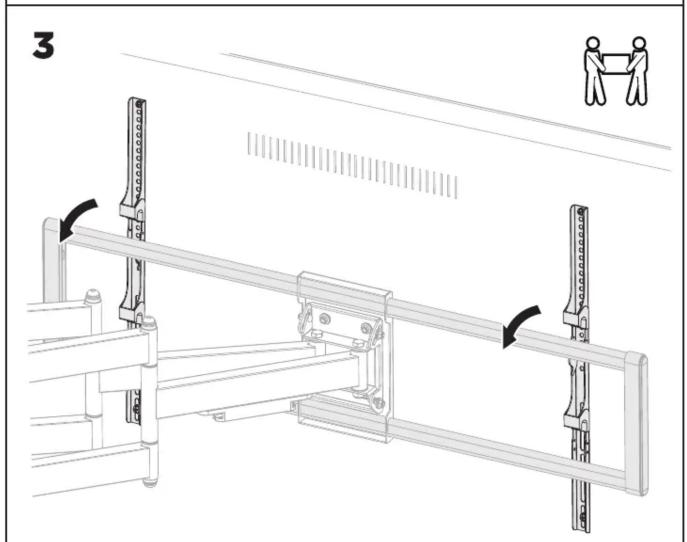

3

Technical diagram showing mechanical assembly with labeled components and directional arrows indicating motion or assembly steps.
