Caractéristiques techniques	Écran tactile interactif de 105 pouces, résolution 4K UHD (3840 x 2160), technologie d'affichage LED, luminosité de 350 cd/m², temps de réponse de 8 ms.
Connectivité	Ports HDMI, USB-C, VGA, DisplayPort, ports USB 3.0, Ethernet, sortie audio.
Utilisation	Idéal pour les salles de classe, les réunions d'affaires et les présentations interactives.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs, mise à jour régulière du firmware recommandée.
Sécurité	Conforme aux normes de sécurité CE, RoHS, et UL. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Poids : 90 kg, dimensions : 2456 x 1446 x 90 mm, garantie de 3 ans.

FOIRE AUX QUESTIONS - IFP105UW VIEWSONIC

Comment puis-je connecter mon VIEWSONIC IFP105UW à mon ordinateur ?

Vous pouvez connecter le moniteur à votre ordinateur via un câble HDMI, DisplayPort ou USB-C. Assurez-vous que votre ordinateur est allumé et que vous avez sélectionné la bonne source sur le moniteur.

Le moniteur ne s'allume pas, que faire ?

Vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de débrancher le câble d'alimentation pendant quelques minutes avant de le rebrancher.

Comment ajuster la luminosité et le contraste de l'écran ?

Accédez au menu des paramètres à l'aide des boutons situés sur le moniteur. Recherchez les options 'Luminosité' et 'Contraste' pour effectuer les ajustements souhaités.

Puis-je utiliser le VIEWSONIC IFP105UW comme écran tactile ?

Oui, le VIEWSONIC IFP105UW est un moniteur interactif à écran tactile. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur pour activer la fonctionnalité tactile.

Comment mettre à jour le firmware du moniteur ?

Visitez le site Web de VIEWSONIC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB ou une connexion réseau.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du moniteur est réglé correctement et que le mode audio est sélectionné. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions pour restaurer les paramètres d'origine.

Le moniteur affiche un message d'erreur, que dois-je faire ?

Notez le message d'erreur affiché et consultez le manuel d'utilisateur pour des solutions. Si le problème persiste, contactez le support technique de VIEWSONIC.

Quelle est la résolution maximale du VIEWSONIC IFP105UW ?

La résolution maximale du VIEWSONIC IFP105UW est de 1920 x 1080 pixels (Full HD).

Le moniteur est lent à répondre aux commandes tactiles, que faire ?

Assurez-vous que le logiciel et les pilotes de votre ordinateur sont à jour. Vérifiez également que le moniteur est calibré correctement pour la fonctionnalité tactile.

MODE D'EMPLOI IFP105UW VIEWSONIC

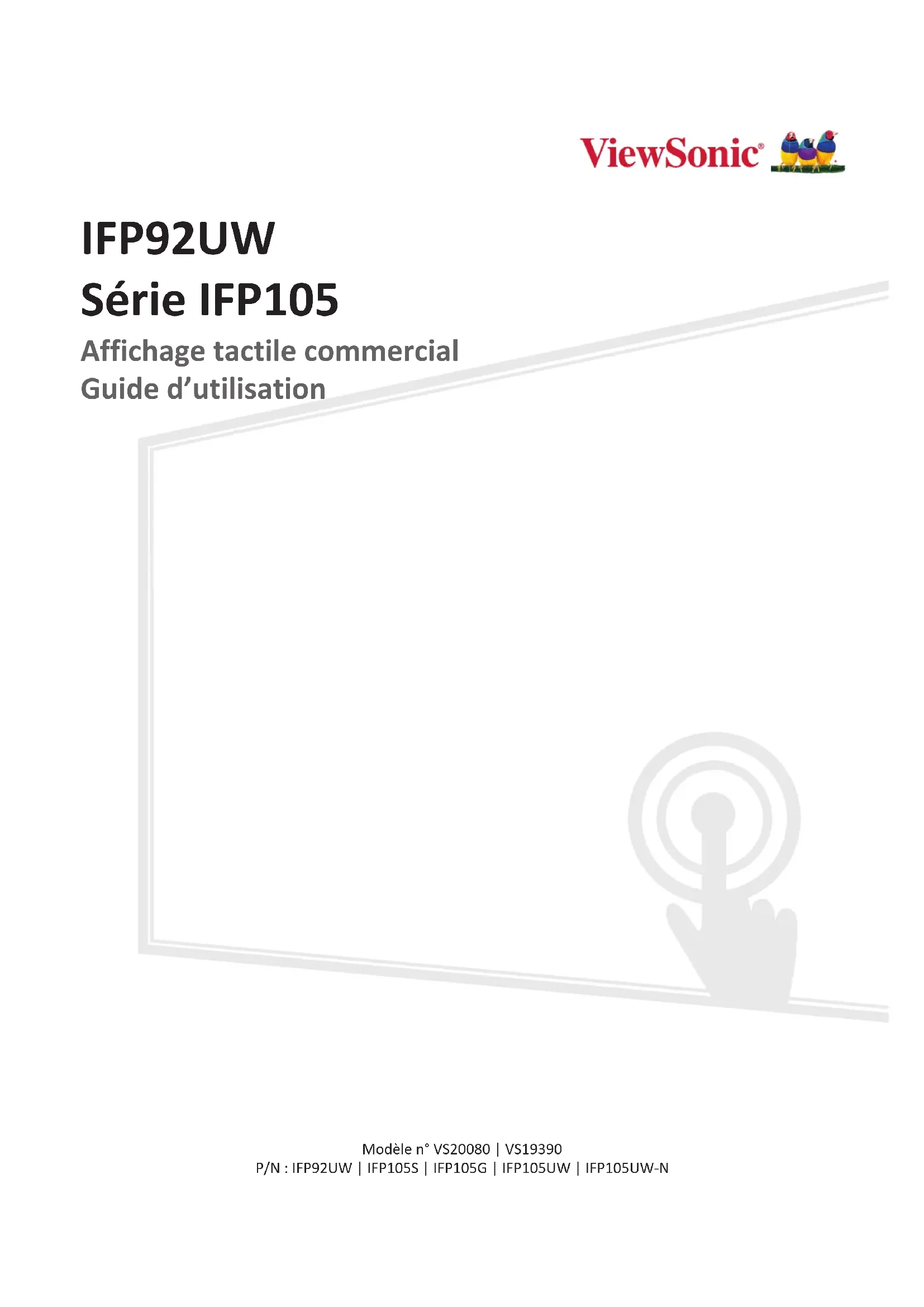

Modèle n° VS20080 | VS19390 P/N : IFP92UW | IFP105S | IFP105G | IFP105UW | IFP105UW-N IFP92UW Série IFP105 Affichage tactile commercial Guide d’utilisation2 Merci d’avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement. Une fois de plus, merci d’avoir choisi ViewSonic® !3 Précauons relaves à la sécurité Veuillez lire les Précauons de sécurité qui suivent avant de commencer à uliser l'appareil.

• Conservez ce guide d’utilisation dans un endroit sûr pour pouvoir vous y reporter ultérieurement.

• Lisez tous les avertissements et suivez toutes les instructions.

• N’utilisez pas cet appareil près de l’eau. Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer l’appareil à l’humidité.

• N'enlevez jamais le couvercle arrière. Cet écran contient des pièces sous haute tension. Vous risquez des blessures graves si vous les touchez.

• Évitez d’exposer l’appareil au rayonnement direct du soleil ou à d’autres sources de chaleur soutenues.

• N’installez pas l’appareil près d’une source de chaleur quelconque tel qu’un radiateur, un convecteur, une cuisinière ou tout autre appareil susceptible de produire de la chaleur (y-compris des amplificateurs), qui puisse augmenter la température de l’appareil à des niveaux dangereux.

• Utilisez un chiffon doux et sec pour nettoyer l’extérieur du boîtier. Pour plus d'informations, reportez-vous à la section « Entretien ».

• Lorsque vous déplacez l’appareil, veillez à ne pas le faire chuter et à ne pas le cogner contre quoi que ce soit.

• Ne placez pas l’appareil sur une surface instable ou irrégulière. L’appareil peut tomber et provoquer des blessures ou un dysfonctionnement.

• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion.

• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, éteignez immédiatement l’appareil et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser l’appareil.

• Cet appareil est un moniteur avec un rétroéclairage LED destiné à un usage général de bureau.

• N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée comporte deux broches dont une plus large que l’autre. Une fiche du type terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Si la fiche n’entre pas dans votre prise, procurez-vous un adaptateur et ne tentez pas de forcer la fiche dans la prise.

• Lors du branchement sur une prise de courant, NE retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont

• Protégez le cordon d’alimentation de manière à ne pas risquer d’être piétiné ni pincé, particulièrement au niveau de la prise électrique et de la sortie de l’appareil. Assurez-vous que la prise de courant est aussi proche que possible de l’appareil et dans un endroit accessible.

• Utilisez seulement les pièces/accessoires spécifiés par le fabricant.

• Si l’appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d’éviter des accidents ou de faire tomber l’appareil.

• Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

• Placez l’appareil dans une zone bien ventilée. Ne palcez rien sur l’appareil qui empêche la dissipation thermique. Évitez aussi de l'exposer à la lumière directe. 11,875 inches (30,16 cm) 4 inches (10 cm) 4 inches (10 cm) 4 inches (10 cm)5 IMPORTANT Pour assurer une performance et une longévité optimales de votre écran, il est essentiel de suivre les procédures de manipulation, de montage et de stockage recommandées. Placer l'écran dans une position horizontale peut entraîner une série de problèmes potentiels, notamment:

• Tension excessive des composants structurels de l’écran, entraînant la formation de fissures ou de distorsions le long des bords.

• Une répartition inégale du poids, qui peut provoquer une distorsion de l'écran, des dommages internes ou des fissures au fil du temps.

• Dommages liés à la chaleur, car les composants internes peuvent ne pas être en mesure de dissiper la chaleur comme prévu, entraînant une défaillance potentielle ou des dommages permanents. En outre, modifier la forme de l’écran peut également compromettre l’intégrité de ses composants internes, y compris les cellules LCD sensibles, ce qui peut entraîner une dégradation permanente de la qualité de l’écran. Pour prévenir de tels problèmes et maintenir l’état optimal de l’écran, il est recommandé de toujours le monter, le manipuler, le transporter et le ranger en position verticale. Ne pas le faire peut annuler la garantie et compromettre les performances et la durée de vie de l’écran. REMARQUE :  Tout dommage résultant d'une mauvaise utilisation ou d'une mauvaise manipulation de l'écran n'est pas couvert par la garantie.6

Débranchez immédiatement votre appareil de la prise murale et contactez un personnel de dépannage qualié dans les condions suivantes :

• Lorsque le cordon d'alimentaon ou la che sont endommagés.

• Si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil.

• Si l'appareil a été exposé à l'humidité.

• Si l'appareil ne fonconne pas normalement ou s'il est tombé. Ne placez jamais l'appareil dans un endroit instable. L'appareil pourrait tomber et provoquer des blessures graves, voire mortelles. De nombreuses blessures, notamment chez les enfants, peuvent être évitées en prenant des précauons simples telles que :

• Ulisez des meubles ou des supports recommandés par le fabricant de l'appareil.

• Ulisez uniquement des meubles qui peuvent supporter l'appareil en toute sécurité.

• Assurez-vous que l'appareil ne dépasse pas le bord du meuble de support.

• Ne pas placer l'appareil sur un meuble haut (par exemple, une armoire ou une bibliothèque) sans ancrer le meuble et l'appareil à un support approprié.

• Ne placez pas l'appareil sur des ssus ou d'autres matériaux qui pourraient se trouver entre l'appareil et le meuble de support.

• Expliquez aux enfants les dangers de grimper sur les meubles pour aeindre l'appareil ou ses commandes. Si l'appareil existant doit être conservé et déplacé, les mêmes considéraons que ci-dessus doivent être appliquées.7 Précautions relatives à la sécurité ............................... 3 Introduction .............................................................. 12 Contenu de la boîte ..............................................................................................12 IFP92UW ................................................................................................................ 12

• Câble HDMI (3m) • Adaptateur RS-232

• Câble d’alimentaon (selon la région) • 5 x Colliers

• Télécommande • 2 x Plaque de la caméra

• Câble tacle USB (3m) • Guide de démarrage rapide

• 2 x Stylet tacle • Déclaraon de conformité

• 3 x Pointe de stylet de rechange • Câble USB type C REMARQUE : Le câbles inclus dans votre emballage peut diérer selon votre pays. Veuillez contacter votre revendeur régional pour plus d’informaons.13

• Câble HDMI (3m) • Adaptateur RS-232

• Câble d’alimentaon (selon la région) • 5 x Colliers

• Télécommande • 2 x Plaque de la caméra

• Câble tacle USB (3m) • Guide de démarrage rapide

• 2 x Stylet tacle • Déclaraon de conformité

• 3 x Pointe de stylet de rechange • Câble USB type C REMARQUE : Le câbles inclus dans votre emballage peut diérer selon votre pays. Veuillez contacter votre revendeur régional pour plus d’informaons.14

• Câble HDMI (3m) • Adaptateur RS-232

• Câble d’alimentaon (selon la région) • 5 x Colliers

• Télécommande • 1 x Plaque de la caméra

• Câble tacle USB (3m) • Guide de démarrage rapide

• 2 x Stylet tacle • Déclaraon de conformité

• 3 x Pointe de stylet de rechange REMARQUE : Le câbles inclus dans votre emballage peut diérer selon votre pays. Veuillez contacter votre revendeur régional pour plus d’informaons.15 Spécicaons du kit de montage mural (VESA) IFP92UW REMARQUE : Veuillez suivre les instrucons d’installaon dans le Guide d’installaon pour montage mural pour installer le support mural ou le support amovible. Pour une xaon à d’autres matériaux de construcon, veuillez contacter votre revendeur.

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté IFP92UW 800 x 600 mm M8 x 25 mm 4 REMARQUE :

• N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.

• Montez uniquement l'achage en orientaon paysage. Ne jamais monter dans une orientaon portrait.16 IFP105S/IFP105G/IFP105UW/IFP105UW-N REMARQUE : Veuillez suivre les instrucons d’installaon dans le Guide d’installaon pour montage mural pour installer le support mural ou le support amovible. Pour une xaon à d’autres matériaux de construcon, veuillez contacter votre revendeur.

• N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.

• Montez uniquement l'achage en orientaon paysage. Ne jamais monter dans une orientaon portrait.17 Présentaon du produit Panneau frontal Panneau de commande et E/S avant Panneau arrière18 Panneau de commande et E/S avant USBUSB

Numéro Élément Descripon

• Voyant indicateur d’alimentaon.

• Appuyez pour allumer l’appareil

• Appuyez pour désacver/acver uniquement le rétroéclairage de l’écran

• Appuyez et maintenez enfoncé pour éteindre l’appareil.

USB2 Récepteur de télécommande.

USB2 Capteur de luminosité ambiante pour surveiller la luminosité ambiante.

• Connectez à un PC avec une sore USB Type C.

• Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc.

• Change automaquement entre PC et PC externe.19 Panneau d’E/S

Figure 1 Numéro Élément Descripon

• Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc.

• Change automaquement entre PC et PC externe.

TACTILE 1/2/3 Sore de signal tacle vers un PC externe REMARQUE :

ENTRÉE AUDIO Entrée audio de l’ordinateur externe.

SORTIE AUDIO Sore audio vers un haut-parleur externe.

• Connectez à un PC avec une sore HDMI, un décodeur ou un autre périphérique vidéo.

• Pour connecter un PC ou un autre appareil vidéo avec une sore DisplayPort.

SORTIE HDMI Étend le contenu sur un autre disposif d’achage. 1 - La qualité de l'achage 5K dépendra du câble et de la stabilité du signal.20 Numéro Élément Descripon

• Entrée haute dénion.

• Connectez à un PC avec une sore HDMI, un décodeur ou un autre périphérique vidéo.

• DP 1.2 avec retour USB 3.0

• Pour la mise à jour du rmware.

• Pour le transfert mutuel de données entre des appareils.

• Pour ViewBoard et un PC à encastrer.

Bouton d’alimentaon Pour allumer / éteindre l’alimentaon secteur

ENTRÉE CA Entrée alimentaon CA.

• Figure 1 - Il y a deux versions, une numérotée (

) et une non numérotée (

), de l’équee de l’icône du port USB Type C sur le panneau de contrôle et les E/S de cee ligne de produits. Les ports USB Type C des deux versions fonconnent de la même manière.

• Figure 2 - Pour obtenir le meilleur angle de vue, il est recommandé d’installer la caméra USB au-dessus du ViewBoard et de la connecter au port USB supérieur.21 Télécommande

Numéro Élément Descripon

Boutons de saisie numérique

MENU Pour Android, Paramètres d’accès ; pour les autres

Rouge / ALT Capture d’écran

PGDN CH+: Page précédente PC CH-: Page suivante PC

Inseron des piles de la télécommande Pour insérer les piles dans la télécommande :

1. Rerez le couvercle à l’arrière de la télécommande.

2. Insérez deux piles « AAA » en veillant à ce que le signe « + » sur la pile

corresponde au signe « + » dans le logement de la pile.

3. Remeez le couvercle en place en l’alignant dans la fente située au dos de la

télécommande puis en le faisant pivoter pour le fermer avec un clic.

AVERTISSEMENT : Il existe un risque d’explosion si les piles sont remplacées

par un type incorrect. REMARQUE :

• Il est recommandé de ne pas mélanger les types de piles.

• Éliminez toujours les piles usagées d’une manière qui ne nuit pas à l’environnement. Pour obtenir plus d’informations sur la façon de se débarrasser des piles usagées en toute sécurité, veuillez contacter les autorités locales de votre région.24 Plage du récepteur de la télécommande La plage de fonconnement de la télécommande est indiquée ci-dessous. Elle fonconne jusqu’à une distance de 8 mètres et à un angle de 30 ° à gauche et à droite. Assurez-vous que rien ne bloque le signal de la télécommande vers le récepteur. 30° 30°

Ulisaon des gestes Les gestes tacles permeent à l’ulisateur d’uliser des commandes prédéterminées sans uliser un clavier ou une souris. En ulisant des gestes sur le ViewBoard, l’ulisateur peut séleconner / annuler la sélecon des objets, changer l’emplacement d’un objet, accéder aux réglages, eacer de l’encre numérique, et plus. Séleconner et annuler la sélecon des objets (clic) Appuyez et relâchez le ViewBoard pour séleconner/annuler la sélecon des objets ou des opons. C’est comme un clic gauche standard de la souris. Acher les opons du menu (clic droit) Appuyez et maintenez le ViewBoard avec votre doigt. C’est comme un clic droit standard de la souris. Double-cliquer Appuyez et relâchez rapidement deux fois au même endroit sur le ViewBoard. C’est comme un double clic gauche standard de la souris. 2x26 Déplacer un objet Appuyez et maintenez l’objet enfoncé sur le ViewBoard et faites-le glisser lentement avec votre doigt jusqu’à l’endroit désiré. Eacer de l’encre numérique Ulisez votre main, paume ou poing apla sur le ViewBoard et déplacez votre main sur la zone que vous souhaitez eacer. Glisser vers le haut pour les paramètres système Glissez vers le haut à parr du bas du ViewBoard pour ouvrir General Sengs (Paramètres système).27 Branchements Branchement sur l’alimentaon

1. Branchez le cordon d’alimentaon sur la prise ENTRÉE CA située à l’arrière de

2. Branchez la che du cordon d’alimentaon sur une prise de courant.28

Connexion des périphériques externes et connexion tacle ComputerUSB CableTOUCHUSB CableType C CableDP CableHDMI Cable HDMI TOUCH Type-C

Câble USB Câble DP Câble USB Câble HDMI Câble Type-C Ordinateur

ou29 Votre périphérique(s) externe(s) peut être connecté avec les conguraons suivantes : Branchement DisplayPort Pour connecter via DisplayPort :

1. Connectez un câble DisplayPort de votre périphérique externe au port DP IN du

2. Connectez un câble USB type B vers A au périphérique externe et au port TACTILE

1 du ViewBoard. REMARQUE : Le port TACTILE 1 est pour les ports HDMI 1 et DP. Le port TACTILE 2 est pour les ports HDMI 2 et HDMI 3. Le port TACTILE 3 est pour le port HDMI 4. Branchement HDMI Pour connecter via HDMI :

1. Connectez un câble HDMI de votre périphérique externe au port HDMI 1/HDMI

2/HDMI 3/HDMI 4 du ViewBoard.

2. Connectez un câble USB type B vers A au périphérique externe et au port TACTILE

approprié du ViewBoard REMARQUE : Le port TACTILE 1 est pour les ports HDMI 1 et DP. Le port TACTILE 2 est pour les ports HDMI 2 et HDMI 3. Le port TACTILE 3 est pour le port HDMI 4. Connexion USB Type C Pour se connecter via Type C : Connectez un câble de type C de votre périphérique externe au port Type C du ViewBoard.30 Connexion RS-232 RS-232 Computer Ordinateur Lorsque vous ulisez un câble de port série RS-232 pour connecter votre écran à un ordinateur externe, certaines foncons peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélecon de l’entrée, la luminosité, etc.31 Connexion USB Comme n’importe quel PC, il est facile de connecter divers périphériques USB ou d’autres périphériques à votre ViewBoard. USB Type-A USB USB Device Appareil USB Branchez le périphérique USB ou le lecteur de stockage sur un port USB de type A du ViewBoard. USB Type-C USB Device Appareil USB Branchez le périphérique USB ou le lecteur de stockage sur un port USB de type C du ViewBoard.32 Connexion réseau LAN Network Réseau Pour vous connecter à un réseau local, connectez un câble Ethernet à votre réseau, puis connectez l’autre extrémité à un port LAN de l’écran.33 Connexion d’un lecteur mulmédia HDMI IN Media Source Media Source Pour connecter un lecteur mulmédia :

1. Connectez le câble HDMI au port HDMI de votre ViewBoard et de votre

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

3. Appuyez sur le bouton

Alimentation du ViewBoard pour allumer l’écran.

4. Appuyez sur le bouton INPUT de la télécommande et passez à la source d’entrée

HDMI.34 Branchement audio Le ViewBoard prend en charge Audio In (Entrée audio), Audio Out (Sortie audio) et SPDIF. Entrée audio Pour lire l’audio de votre appareil externe via les haut-parleurs du ViewBoard, connectez une extrémité d’un câble audio à votre appareil externe et l’autre extrémité au port AUDIO IN du ViewBoard. AUDIO INComputer Ordinateur AUDIO IN Sore audio Pour entendre le son du ViewBoard via une enceinte externe, connectez une extrémité d’un câble audio à l’enceinte externe et l’autre extrémité au port AUDIO OUT du ViewBoard. AUDIO OUTSpeaker Haut-parleur Sortie audio Connexion SPDIF SPDIF OUTStereo Amplifier Amplificateur stéréo SPDIF OUT Pour connecter un système de son externe :

1. Connectez un câble opque du port SPDIF au connecteur opque de votre

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

3. Appuyez sur le bouton

Alimentation du ViewBoard pour allumer l’écran.35 Connexion pour la sore vidéo (HDMI Out) HDMI OUT Projector HDMI OUT Projecteur Pour acher la vidéo sur un appareil d’achage :

1. Connectez un câble HDMI entre le port HDMI IN de votre appareil d’achage et

le port HDMI OUT de votre ViewBoard.

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

3. Appuyez sur le bouton

Alimentation du ViewBoard pour allumer l’écran.

4. Appuyez sur le bouton INPUT de la télécommande et passez à la source d’entrée

«HDMI IN».36 Connexions oponnelles Le tableau ViewBoard est doté d’un logement OPS et d’un logement Wi-Fi pour les ajouts oponnels tels qu’un PC enchable (par exemple, VPC3X Series/VPCF5) ou une carte Wi-Fi (par exemple, VB-WIFI-004). Installaon d’un PC enchable (logement OPS)

1. Rerez le couvercle du logement OPS de l’écran.

2. Insérez doucement le PC enchable dans le logement OPS de l’écran.

3. Fixez le PC enchable sur l’écran.37

Installaon d’une carte Wi-Fi (logement Wi-Fi)

1. Rerez le couvercle du logement Wi-Fi de l’écran.

2. Insérez doucement la carte Wi-Fi enchable dans le logement Wi-Fi de l’écran.

3. Fixez la carte Wi-Fi enchable sur l’écran.38

Rondelle de caoutchouc Vis (M16 x 14 mm) UMB202 Plaque de caméra Vis (CM3 x 6 mm)39 Ulisaon de votre ViewBoard Mise sous/hors tension de votre ViewBoard

1. Assurez-vous que le cordon d’alimentaon est branché, branché sur une prise de

courant et que l’interrupteur d’alimentaon est en posion « On » (Marche). REMARQUE : L’interrupteur d’alimentaon est situé au bas du ViewBoard.

2. Appuyez sur le bouton

Alimentaon pour allumer le ViewBoard.

3. Pour éteindre le ViewBoard, appuyez à nouveau et maintenez le bouton

Alimentaon enfoncé. REMARQUE : SORTIE CA peut être connecté à un autre appareil. Cependant, la puissance de sore ulisée doit être < 250W.

Interrupteur d’alimentaon40 Conguraon iniale Lorsque vous allumez votre ViewBoard pour la première fois, un assistant d’installaon se lance.

1. Choisissez votre langue préférée.

2. Congurez et connectez à un réseau.

3. Réglez et ajustez la date et l’heure si nécessaire.41

4. Séleconnez le mode système de votre choix.

5. Séleconnez votre plan d’économie d’énergie :

6. Acceptez ou refusez les termes et condions de protecon de la vie privée et des

droits d’auteur.42 Écran Accueil Sur l’écran d’accueil, séleconnez l’un des Ulisaon en tant qu’invité et Connexion. Comment s’inscrire Séleconnez l’icône Comment s’inscrire en bas de l’écran, puis scannez le code QR et suivez les instrucons pour vous connecter.43 Ulisaon en tant qu’invité Séleconnez l’icône Ulisaon en tant qu’invité pour se connecter avec un compte invité. REMARQUE : Veuillez noter que les paramètres ulisateur ne peuvent pas être enregistrés lors de la connexion avec un compte invité. Connexion Séleconnez l’icône Connexion pour vous connecter avec diérents comptes.44 Message de l’écran d’accueil Le message de l’écran d’accueil peut être modié en le séleconnant directement sur l’écran d’accueil. De plus, un mot de passe peut être déni en séleconnant l’icône Congurer le mot de passe bouton.45 Barre d’ouls Les icônes d’ouverture de la barre d’ouls sont situées sur les bords du ViewBoard et permeent d’accéder facilement aux ouls. Pour lancer une applicaon ou un oul :

1. Appuyez sur l’icône d’ouverture de la barre d’ouls.

2. Appuyez sur l’icône de l’oul ou de l’applicaon de votre choix.

REMARQUE : Le réglage par défaut de la barre d’ouls doit être disponible pour toutes les sources d’entrée ; l’ulisateur peut accéder aux opons depuis Sengs (Paramètres) > Preference (Préférence) > Toolbar sengs (Paramètres de la barre d’ouls) pour ajuster les opons : (1) Acher la barre d’ouls latérale, (2) Masquer la barre d’ouls latérale, (3) Désacver dans toutes les ports de source d’entrée.46 Icônes de la barre d’oul Icône Descripon Retour Retourne à l’écran d’opéraon précédent. REMARQUE : Uniquement pour le source du ViewBoard. Accueil Retourne à l’Écran d’accueil. Récent Achez toutes les applicaons actuellement ouvertes. Applicaons Acher toutes les applicaons installées. Dossier de chiers Parcourez et ouvrez des chiers. Ouls Permet d’acher et d’ajuster rapidement divers ouls fréquemment ulisés. Source d’entrée Séleconne et change la source d’entrée.47 Applicaons Tout comme n’importe quel smartphone ou tablee, vous pouvez installer plusieurs applicaons diérentes. Les applicaons sont accessibles depuis la barre d’ouls, directement dans l’écran d’accueil via des raccourcis, ou en séleconnant l’icône All Apps (Toutes les apps)

REMARQUE : Les descripons des applicaons suivantes ne constuent pas une liste exhausve et varient en foncon de l’ulisateur. Icône Descripon myViewBoard Display Miroir d’écrans sans l vers un écran plus grand. myViewBoard Manager Gérez à distance des installaons mulples d’appareils ViewSonic. myViewBoard Whiteboard Une applicaon de tableau blanc numérique. Paramètres Accède aux paramètres du système. vCast Avec le logiciel ViewBoard Cast, recevoir les écrans des ordinateurs portables vCastSender (Windows/Mac/Chrome) et des ulisateurs mobiles (iOS/Android), ainsi que leurs photos, vidéos, annotaons et caméras.48 Ouls Les Ouls sont accessibles depuis la barre d’ouls, directement dans l’écran d’accueil via des raccourcis, ou en séleconnant l’icône Ouls ( ) . Icône Descripon Geler l’écran Converr le contenu à l’écran en image xe ; vous pouvez alors eectuer un zoom avant ou arrière, revenir à un plein écran et quier. Spot Meez en surbrillance une zone de contenu importante. Appuyez sur l’icône Réglage pour régler la taille du spot et l’eet de mélange alpha. Chronomètre Appuyez sur Démarrer pour démarrer le chronomètre s’allume. Le chronomètre peut être mis en pause, repris, divisé ou réinialisé à tout moment. Minuterie Accède au compte à rebours avec un réglage d’alarme oponnel. Touchez et glissez pour régler les valeurs numériques, puis cliquez sur Démarrer. Le compte à rebours peut être mis en pause, repris ou réinialisé à tout moment. Capture d’écran Prendre une capture d’écran de l’écran actuel. Marker Annote l’incrustaon de n’importe quelle source d’entrée avec un stylo ou un pinceau. Verrouiller l’écran Verrouiller l’écran pour plus de sécurité.49 Barre de contrôle La barre de contrôle permet d’accéder rapidement aux paramètres et ouls fréquemment ulisés. Icônes de la barre de contrôle Icône Descripon Guide en ligne Apprenez les bases de ViewBoard en ligne en scannant le code QR qui apparaît après avoir appuyé sur l’icône. USB Si un périphérique de stockage USB est connecté, l’icône USB est visible. Un clic sur l’icône ouvre le dossier du périphérique de stockage USB. Brightness (Luminosité) Régler le niveau de luminosité de l’écran. Sound (Son) Régler le niveau de volume de l’écran. Ethernet Raccourci vers les paramètres LAN Wireless & Network (Sans l et réseau). Acver ou désacver la connexion LAN. Wireless (Sans l) Raccourci vers les paramètres Wi Wireless & Network (Sans l et réseau). Acver ou désacver la foncon Wi et se connecter à un réseau sans l.50 Arborescence du menu à l’écran (OSD) - Paramètres généraux Accéder aux paramètres Input Source (Source d’entrée), Display (Achage) et autres paramètres généraux via le menu OSD. Menu Source d’entrée Menu d’achage Ouvrez le menu OSD en appuyant sur ENTRÉE sur la télécommande, en touchant le Source d’entrée icône ( ) sur l’écran d’accueil ou le Source d’entrée icône ( ) dans la barre d’ouls.51 Input Source (Source d’entrée) Séleconner une source d’entrée :

1. Appuyez sur INPUT sur la télécommande ou sur l’icône Input Source (Source

d’entrée) ( ) de la barre d’outils, ou sur l’icône Input Source (Source d’entrée)

) de la barre de contrôle pour afficher le menu Input Source (Source d’entrée).

2. Appuyez sur q/p/t/ u sur la télécommande pour sélectionner la source

d’entrée désirée. REMARQUE : La source PC ne s’affiche que lorsqu’un ordinateur est installé.

3. Appuyez sur ENTER sur la télécommande ou appuyez sur la source d’entrée.

4. Appuyez sur BACK sur la télécommande ou touchez une zone vide à l’extérieur du

menu pour quitter. Réglage de la luminosité :

1. Appuyez sur INPUT sur la télécommande ou sur l’icône Input Source (Source

d’entrée) ( ) de la barre d’outils, ou sur l’icône Input Source (Source d’entrée)

) de la barre de contrôle pour afficher le menu Input Source (Source d’entrée).

2. Faites glisser le curseur de luminosité directement pour régler la valeur du

3. Appuyez sur BACK sur la télécommande ou touchez une zone vide à l’extérieur du

menu pour quitter.52 Réglage du volume :

1. Appuyez sur INPUT sur la télécommande ou sur l’icône Input Source (Source

d’entrée) ( ) de la barre d’outils, ou sur l’icône Input Source (Source d’entrée)

) de la barre de contrôle pour afficher le menu Input Source (Source d’entrée).

2. Faites glisser le curseur de volume directement pour ajuster la valeur, ou appuyez

sur VOL +/VOL - sur la télécommande pour ajuster. En outre, une pression sur la touche Mute ( ) de la télécommande permet de couper ou de rétablir le volume.

3. Appuyez sur BACK sur la télécommande ou touchez une zone vide à l’extérieur du

menu pour quitter.53 Display (Achage) Pour ajuster les paramètres d’achage :

1. Appuyez sur INPUT sur la télécommande ou sur l’icône Input Source (Source

d’entrée) ( ) de la barre d’outils, ou sur l’icône Input Source (Source d’entrée)

) de la barre de contrôle pour afficher le menu Input Source (Source d’entrée). Sélectionnez ensuite l’onglet Display (Achage).

2. Appuyez sur q/p/t/ u sur la télécommande pour sélectionner l’option de

3. Appuyez sur ENTER sur la télécommande pour confirmer ou appuyez sur t/u

pour ajuster l’option du menu. Par ailleurs, touchez/réglez directement l’option de menu.

4. Appuyez sur BACK sur la télécommande ou touchez une zone vide à l’extérieur du

menu pour quitter.54 Display (Affichage) - Options de menu Élément Descripon Auto Brightness (Luminosité automaque) Réglage automaque de la luminosité Règler la luminosité maximale en foncon des niveaux de lumière ambiante. Energy Saving (Économie d’énergie) Acver pour réduire la consommaon d’énergie. Eye Care (Protecon des yeux) Règle le ltre qui bloque la lumière bleue à énergie élevée pour une expérience de visualisaon plus confortable. Paper Eye Care (Protecon des yeux papier) Lorsque l’opon « Faible lumière bleue » est acvée, régler la transparence pour réduire la luminosité et réchauer la température des couleurs. Picture Mode (Mode Image) Séleconnez un paramètre d’image prédéni. Mode Descripon Standard Mode image par défaut. Bright (Brillant) Maximiser la luminosité de l’écran. Ce mode est adapté aux environnements où une luminosité très élevée est requise(par ex: les pièces bien éclairées). So (Doux) Un niveau de luminosité élevé avec un niveau de contraste plus faible. Custom (Personnalisé) Personnalisaon des réglages de l’image. Brightness (Luminosité) Règle les niveaux de noir de l’arrière-plan de l’image à l’écran. Plus la valeur est élevée, plus l’image est lumineuse. Des valeurs plus basses entraînent une image plus sombre. Contrast (Contraste) Règle la diérence entre l’arrière-plan (niveau de noir) et le premier plan (niveau de blanc) de l’image. Ulisez-le pour dénir le niveau de crête de blanc après avoir réglé le paramètre Brightness (Luminosité) an de l’adapter à votre entrée séleconnée et à l’environnement de visualisaon. Saturaon Quanté de cee couleur dans une image. Des valeurs inférieures produisent des couleurs moins saturées ; en fait, une valeur de « 0 » supprime complètement cee couleur de l’image. Toutefois, si la saturaon est trop élevée, cee couleur devient trop vive et irréaliste. Sharpness (Neeté) Une valeur élevée permet d’obtenir une image plus nee ; une valeur basse adoucit l’image. Color Temperature (Température de couleur) Régler la valeur de température des couleurs.55 Filtre faible émission de lumière bleue et santé oculaire Blue Light Filter (Filtre de lumière bleue) bloque la lumière bleue à énergie élevée pour une expérience de visualisaon plus confortable. Calculer les pauses Si vous regardez des écrans sur de longues périodes de temps, il est recommandé de faire des pauses régulières en arrêtant la visualisaon. De courtes pauses d’au moins 10 minutes sont recommandées après une (1) heure de visualisaon connue. Faire des pauses plus courtes et plus fréquentes est généralement plus bénéque que des pauses plus longues et moins fréquentes. Fague liée à la mise au point oculaire (règle des 20-20-20) Pour réduire la fague oculaire liée au fait de xer connuellement l’écran, éloignez votre regard de l’écran au moins toutes les 20 minutes et xez un objet lointain (à au moins 6 mètres de distance) pendant au moins 20 secondes. Regarder des objets distants Au moment de la pause, les ulisateurs peuvent en proter pour soulager leur fague et la sécheresse oculaire en xant des objets qui sont loin d’eux pendant 10-15 secondes, puis en observant quelque chose proche d’eux pendant 10-15 secondes. Répétez cet exercice jusqu’à 10 fois. La capacité de vos yeux à xer un point peut en eet se « verrouiller » après un long travail sur ordinateur. Cet exercice permet de réduire ce risque.56 Exercices des yeux et du cou Exercices des yeux Les exercices des yeux peuvent contribuer à réduire la fague oculaire. Roulez lentement vos yeux vers la gauche, la droite, en haut et en bas. Répétez autant de fois que nécessaire. Exercices pour les yeux (1) Gardez le corps et votre tête droits. Déplacez les yeux vers le haut et regardez le plafond, puis descendez-les jusqu’au sol. (3) Déplacez les yeux pour regarder des objets dans la direcon supérieure droite

puis dans la direcon inférieure droite. Répétez l’opéraon pour les direcons gauche supérieure et gauche inférieure. (2) Déplacez vos yeux lentement de gauche à droite pour regarder des objets des deux côtés. Exercices du cou Les exercices du cou peuvent également contribuer à réduire la fague oculaire. Détendez vos bras et laissez-les pendre sur les côtés, penchez-vous légèrement en avant pour érer le cou, tournez votre tête à droite et à gauche. Répétez autant de fois que nécessaire.57 Paramètres système Lorsque l’écran ulise la source d’entrée ViewBoard, appuyez sur MENU (MENU) ( ) sur la télécommande ou touchez l’icône Sengs (Paramètres) ( ) dans la barre d’outils pour ouvrir le menu Sengs (Paramètres). Network & Internet (Réseau et Internet) Permet de vérier l’état actuel de connexion du réseau, de paramétrer et de gérer le Wi-Fi, Ethernet, Hotspot sans l, Bluetooth et VPN. REMARQUE :

• Ethernet est désactivé automatiquement lorsque le Wi-Fi est activé. Le Wi- Fi est désactivé automatiquement lorsque Ethernet est activé. Le Wi-Fi est désactivé lorsque le point d’accès sans fil est activé.

• L’appareil ne peut pas se connecter à Internet lorsque le hotspot sans fil est activé.58 Wi-Fi Congurez et gérez les points d’accès sans l.

• Touchez le bouton à bascule pour On (Acver) ou O (Désacver) le Wi-Fi.

• Une fois On (Acver), vous pouvez : Add a Network (Ajouter un réseau), acher Saved Networks (Les réseau enregistrés), Refresh (actualiser) la liste des réseaux, ou acher les paramètres Advanced (Avancés).

• Dans les paramètres Advanced (Avancés), vous pouvez On (Acver) ou O (Désacver) les Network nocaons (Nocaons réseau) et acher les Network card info (Informaons relaves à la carte réseau).59 Ethernet Dénissez le réseau local et le proxy.

• Touchez le menu déroulant pour connecter/déconnecter Ethernet.

• Vous pouvez également régler les paramètres Local network (Réseau local) et Proxy.60 Wireless hotspot (Hotspot sans l) Dénissez et partagez votre connexion Internet avec d’autres appareils.

• Touchez le bouton à bascule pour On (Acver) ou O (Désacver) le Wireless hotspot (Hotspot sans l).

• Touchez Set up (Congurer) pour paramétrer le Network name (Nom du réseau), la Security (Sécurité), et le Password (Mot de passe).61 Bluetooth Gérez les connexions Bluetooth, dénissez le nom de l’appareil et si il peut être découvert ou non.

• Touchez le bouton à bascule pour acver ou désacver Bluetooth. Lorsque réglé sur On (Acver), les ulisateurs peuvent séleconner un périphérique dans la liste pour l’appairer et le connecter, renommer le périphérique, supprimer le périphérique ou recevoir des chiers.62 VPN Conguraon et geson des réseaux privés virtuels (VPN). Pour créer un prol VPN :

1. Allez dans : Sengs (Paramètres) > Wireless & Network (Sans l & Réseau) >

VPN et touchez Add VPN (Ajouter VPN).

2. Entrez le nom désiré dans le champ Name (Nom).63

3. Séleconnez le type de VPN dans Type.

4. Choisissez d’acver / désacver PPP encrypon (MPPE) (le Cryptage PPP

(MPPE)) et d’acher ou non Advanced opons (les Opons avancées).64 Display (Écran) Vous pouvez paramétrer le papier peint, la protecon et les réglages de la sore HDMI.65 Wallpaper (Papier peint) L’ulisateur peut changer le fond d’écran avec des images par défaut, ou uliser ses propres images en appuyant sur l’icône d’ajout ( ) et en séleconnant le chier image.66 Protecon Acvez ou désacvez HDCP & Copyright (HDPC & droit d’auteur).67 HDMI Out (Sore HDMI) Ajustez le paramètre HDMI Out Resoluon (Résoluon de sore HDMI), acvez la sore vidéo et coupez/rétablissez le haut-parleur de l’écran en cas de connexion via la sore HDMI. REMARQUE : La case de l’opon Désacver les haut-parleurs ViewBoard est décochée par défaut.68 Preference (Préférences) Achez et réglez les paramètres suivants : Touch (Tacle), Language (Langue), Keyboard & Input (Clavier et saisie), Date & Time (Date & Heure), Boot Mode (Mode démarrage), Start up & Shut down (Démarrage et arrêt), Toolbar (Barre d’ouls), Mul-Window Mode (Mode mulfenêtre), et Sound (Son).69 Touch (Toucher) Ajustez les Touch Sengs (Paramètres tacles) et acver ou désacver les Touch Sounds (Sons des touches) et Windows Ink. Language (Langue) Permet de régler et de choisir la langue préférée parmi les langues disponibles.70 Keyboard & Input Method (Clavier et méthode de saisie) Acve/désacve le clavier visuel et/ou change la méthode de saisie par défaut. Touchez Sengs (Paramètres) pour accéder aux réglages avancés du clavier. REMARQUE : Lorsqu’un clavier USB externe est connecté, le menu ache l’opon de paramètres du clavier physique.71 Date & Time (Date et heure) Pour ajuster l’heure et le format du système. Élément Descripon Automac Date & Time (Date et heure automaque) Lorsque cee opon est acvée, le ViewBoard synchronise automaquement la date et l’heure via Internet. Time Zone (Fuseau horaire) Séleconnez le fuseau horaire approprié. Time Format (Format de l’heure) Choisissez entre le format 12 heures et 24 heures. Acve ou désacve le format 24-heures. Date format (Format de date) Choisissez l’un des formats de date disponibles.72 Boot Mode (Mode démarrage) Permet de choisir le mode de démarrage préféré et de paramétrer un mot de passe ou un nouveau mot de passe. Élément Descripon Normal Mode (Mode normal) Les applicaons de partage d’écran intégrées fonconneront normalement. Secured Mode (Mode sécurisé) Les applicaons de partage d’écran intégrées seront supprimées. Disable Embedded OS (Désacver le SE intégré) Le système redémarre automaquement et le SE intégré n’apparaîtra pas.73 Élément Descripon ViewBoard Sengs Access Password (Mot de passe d’accès aux paramètres ViewBoard) Verrouillage/déverrouillage des paramètres ViewBoard. Password for Protecon (Mot de passe de protecon) Modier le mode de démarrage et le mot de passe d’entrée dans les paramètres ViewBoard. Local File Protecon Policy (Polique de protecon des chiers locaux) Choisir la durée de stockage local des chiers dans le dossier app. Color Correcon (Correcon de couleur) Corrige les couleurs de l’écran du ViewBoard pour les ulisateurs daltoniens. Reset ViewBoard (Réinialiser ViewBoard) Restaurer les paramètres par défaut de ViewBoard.74 Startup & Shutdown (Démarrage et arrêt) Réglez les paramètres Startup Input (Entrée démarrage), Standby Mode (Mode Veille), EnergyStar Mode (Mode EnergyStar), Black Screen Aer Startup (Écran noir après démarrage), la minuterie du Power o Reminder (Rappel de mise hors tension) et Schedule (Programmaon). Élément Descripon Startup Input (Entrée démarrage) Permet de régler la préférence de l’entrée de démarrage. Startup Applicaon (Applicaon de démarrage) Lancez automaquement une applicaon au démarrage.75 Élément Descripon Standby Mode (Mode Veille) Décidez de ce qui se passe lorsque vous appuyez sur le bouton Alimentaon quand le ViewBoard est allumé On (Marche). EnergyStar Mode (Mode EnergyStar) Permet d’acver automaquement la mise en veille Sleep Mode (Mode veille) lorsque l’écran est inacf pendant une heure. Black Screen Aer Startup (Écran noir après le démarrage) Lorsque ce mode est acvé, le ViewBoard éteindra automaquement le rétroéclairage après le démarrage. Sign-in Page Launched Upon System Startup (Page de connexion lancée au démarrage du système) Choisissez d’ignorer la page de connexion après le démarrage. Schedule (Programmaon) Permet de programmer une heure de démarrage et d’arrêt.76 Toolbar Seng (Paramétrage barre d’ouls) Régler les paramètres de la barre d’ouls. Mul-Window Mode (Mode mulfenêtre) Achez plusieurs applicaons en même temps sur l’écran lorsque cela est acvé. Sound (Son) Réglez les paramètres Touch Sound (Son tacle) et Sound Output (Sore sonore).77 Input Source (Source d’entrée) Ajustez les noms et les paramètres de la source d’entrée ainsi que les paramètres de la barre d’ouls latérale.78 Label Input Source (Nommer la source d’entrée) Permet de paramétrer des équees pour chaque source d’entrée facilement reconnaissables lorsqu’elles s’achent.79 Source Sore de veille par source acve, Recherche automaque du signal et HDMI CEC puis séleconnez la commutaon automaque du port d’entrée. Élément Descripon Wake Up by Acve HDMI Input (Sore de veille par entrée HDMI acve) L’écran se met en marche automaquement après avoir branché le câble HDMI lorsque l’écran est éteint. Auto Search Signal (Recherche automaque du signal) Lorsque cee opon est acvée, si la source actuelle n’a pas de signal, le ViewBoard recherchera automaquement les sources d’entrée. Auto Switch Input Ports (Commutaon automaque des ports d’entrée) Le signal d’origine est automaquement envoyé vers un nouveau câble dés son branchement. Energy Saving (Économie d’énergie) Paramétrez une durée avant l’arrêt si aucun signal n’est détecté. HDMI CEC Acvez/désacvez les foncons HDMI CEC. OPS 5K Detect (Détecon OPS 5K) Dénissez la résoluon de prise en charge OPS. NOTE: Veuillez conrmer la résoluon prise en charge par OPS et séleconner l’opon de résoluon correspondante, sinon il se peut qu’elle ne puisse pas être achée.80 App L’ulisateur peut acher les informaons des applicaons et forcer l’arrêt, désinstaller, déplacer sur un stockage USB, eacer les données, eacer le cache et eacer les valeurs par défaut. REMARQUE :

• Les applicaons préinstallés ne peuvent pas être désinstallées.

• Certaines applicaons ne peuvent pas être déplacées avec la foncon de stockage USB.

• Certaines applicaons ne peuvent pas prendre en charge l’eacement des valeurs par défaut.81 APP Permet d’acher les applicaons installées ou en cours d’exécuon. Touchez les applicaons pour obtenir des informaons plus détaillées et les opons.

• En touchant une applicaon en cours d’exécuon, vous verrez plus d’informaons, vous pourrez stopper l’applicaon ou obtenir un rapport.82

• Séleconnez All (Toutes) ou Download (Téléchargées) pour obtenir la liste de toutes les applicaons installées.

• Touchez une applicaon pour acher des informaons supplémentaires et des opons.

• Sélecon Télécharger répertorie toutes les applicaons installées qui peuvent être désinstallées.83 System (Système) Permet d’acher et d’ajuster les paramètres Storage (Stockage), Clone to USB (Cloner sur USB), Display ID (ID de l’achage), Security (Sécurité), System Update (Mise à jour système), et About device (À propos de l’appareil).84 Storage (Stockage) Vériez l’état de l’espace de stockage de l’écran (interne) et des périphériques de stockage externe connectés.85 Clone to USB (Cloner sur USB) Permet de copier les paramètres sur un lecteur USB externe.86 Display ID (ID d’achage) Permet d’assigner un numéro pour commander à distance l’achage par RS-232.

• Pour assigner ou modier les paramètres d’idencaon de l’achage, touchez Change (Modier) et saisissez un numéro. REMARQUE : L’ID de l’achage est desné aux ulisateurs RS-232, et la plage est comprise entre 01 et 98.87 Security (Sécurité) Permet de vérier le Cercate (Cercat), le stockage du Trusted Credenal (Autorisaons d’identés connues), et les paramètres d’installaon de Unknown sources (Sources inconnues).

• Touchez Install cercate from storage (Installer le cercat à parr du stockage) pour ajouter des cercats supplémentaires.

• La sélecon de Clear Credenals (Eacer les cercats d’identé) va supprimer automaquement tous les cercats installés manuellement. REMARQUE : Les cercats d’identé préinstallés ne peuvent pas être eacés.

• Dans Trusted Credenals (Autorisaons d’identés connues), vous pouvez acher et éditer tous les cercats CA installés et ables.

• Pour des informaons plus détaillées, touchez un cercat.88

• Pour autoriser l’installaon d’applicaons de sources inconnues, cochez la case sous Unknown source security (Sécurité des sources inconnues). REMARQUE : Les applicaons de sources inconnues peuvent ne pas être compables ou ne pas fonconner correctement.89 System Update (Mise à jour du système) Le ViewBoard recherche automaquement les mises à jour logicielles chaque fois qu’il est connecté à Internet (OTA). En un seul clic, les ulisateurs peuvent mere à jour la version du logiciel du ViewBoard. Élément Descripon Online Update (Mise à jour en ligne) Vériez manuellement en ligne la recherche d’une nouvelle version du logiciel. Local Update (Mise à jour locale) Meez à jour le logiciel manuellement à l’aide d’un chier local. Android Version Upgrade (Mise à niveau de la version Android) Vériez manuellement la recherche d’une nouvelle version d’Android. Auto Update (Mise à jour automaque) Lorsque l’écran est éteint, le système va automaquement chercher une nouvelle version. S’il trouve une nouvelle version, il va automaquement procéder à sa mise à jour. Une fois la mise à jour terminée, le système s’éteint. Schedule (Programmaon) Permet de réglez l’heure.90 About Device (À propos de l’appareil) Ache les informaons relaves au lecteur intégré, Legal informaon (Informaons légales), et Asset Tagging (Équetage de ressources).

• En séleconnant Edit (Éditer), il est possible d’ajuster les informaons relaves aux ressources.

• Touchez Legal informaon (Informaons légales) pour vérier les licences open- source.91 Applicaons préinstallées et paramètres REMARQUE : Les applicaons préinstallées sont suscepbles d’être modiées (installaon, désinstallaon, mise à jour) sans préavis lorsque le système est mis à jour. Veuillez contacter votre service clientèle local si vous avez des quesons. myViewBoard Une applicaon de tableau blanc numérique. REMARQUE : Pour en savoir plus sur myViewBoard Whiteboard, visitez : hps://myviewboard.com/kb/geng-started-whiteboard/ overview-whiteboard. Barre d’ouls oante Élément Descripon Déplacer Déplace la barre d’ouls oante. Mode Présentaon Commute entre les modes de présentaon et de préparaon. Coller depuis le presse-papiers Insère le contenu actuel du presse-papiers dans la toile. Page précédente Va à la page précédente (si la toile a plusieurs pages). Page suivante Va à la page suivante (si la toile a plusieurs pages). Nouvelle page Ajoute une nouvelle toile. Pages dans le tableau blanc Créez, séleconnez, réorganisez, copiez et supprimez des pages.92 Barre d’ouls principale Élément Descripon Présentaon sans l Acvez et gérez les présentaons sans l en diusant votre session sur d’autres appareils ou en recevant un ux à parr d’autres appareils. Capture d’écran Capturez des écrans, enregistrez des vidéos et sons audio. Déplacer Séleconnez et maintenez enfoncé pour déplacer la barre d’ouls vers la gauche, la droite ou le bas de l’écran. Fichier Ouvrez, enregistrez, exportez et imprimez des chiers de tableau blanc. Toile magique Importez des ressources (image, vidéo, audio, etc.) dans le tableau blanc. Navigateur intégré Ouvrez le navigateur intégré pour accéder aux ressources Internet, qui peuvent être glissées et déposées sur la toile. Canevas Inni Faites glisser pour déplacer la toile. Ulisez deux mains pour eectuer un zoom avant/arrière. Séleconnez à nouveau pour obtenir un aperçu général. Sélecon Séleconnez des objets, du texte et d’autres éléments sur la toile. Marqueur Ouls d’écriture et opons de personnalisaon. Gomme Eacez des objets ou eacez la page. Formes et lignes Dessinez des formes, des èches et ajoutez des tableaux. Text Ajoutez une zone de texte. Annuler Annuler les acons précédentes. Rétablir Restaurer les acons précédentes.93 Geson de l’arrière-plan Élément Descripon Se connecter Connectez-vous à un compte myViewBoard. Geson de l’arrière-plan Modiez l’arrière-plan de la toile. Paramètres de FollowMe Achez des images personnalisées téléchargées sur un compte de stockage en nuage. Palee de couleurs Choisissez des couleurs solides ou dégradées pour l’arrière-plan. Préinstallé Choisissez des arrière-plans qui ont été préinstallés avec Whiteboard. Originaux myViewBoard Achez le contenu original créé par myViewBoard. Disque dur local Ulisez les images du disque dur local.94 Enregistreur d’écran Permet de capturer en format vidéo tout ce qui est aché sur l’écran. Pour lancer l’applicaon Enregistreur d’écran :

1. Séleconnez l’icône Enregistreur d’écran dans le roir d’applicaons.

2. Touchez l’icône d’enregistrement et séleconnez les conguraons

d’enregistrement préférées. Puis touchez la case à cocher.

3. Séleconnez Start Now (Commencer maintenant), le décompte de trois (3)

secondes démarre. L’enregistrement de l’écran commence immédiatement après la n du décompte.

4. Après l’arrêt de l’enregistrement, vous pourrez prévisualiser la vidéo, l’enregistrer

ou la supprimer.95 vCast Fonconnant avec le logiciel ViewBoard® Cast (vCast, vCast Pro et vCastSender), l'applicaon vCast permera à ViewBoard de recevoir les écrans des ordinateurs portables (Windows/Mac/Chrome) et les photos, les vidéos, les annotaons et la caméra des ulisateurs mobiles (iOS/Android) qui ulisent l'applicaon vCastSender.96 Informaons sur le réseau

• Le logiciel ViewBoard® Cast, les ordinateurs portables et les appareils mobiles peuvent tous se connecter au même sous-réseau et à un sous-réseau croisé en entrant le code PIN à l'écran.

• Les appareils connectés seront achés dans Device List (Liste des appareils) sur la même connexion de sous-réseau.

• Si un appareil n'apparaît pas dans Device List (Liste des appareils), l'ulisateur devra entrer le code PIN à l'écran.

• Ports : TCP 56789, 25123, 8121 & 8000 (Port de message de contrôle et transfert audio du disposif client) TCP 8600 (BYOM) TCP 53000 (Demande d'écran partagé) TCP 52020 (Contrôle inversé) TCP 52025 (Contrôle inversé pour le bouton Cast de ViewBoard) TCP 52030 (État de synchro) TCP 52040 (Mode Modérateur) UDP 48689, 25123 (Recherche et diusion d'appareils et transfert audio d'appareils clients) UDP 5353 (protocole de recherche de périphériques mulcast)

• Port et DNS pour l'acvaon : Port : 443 DNS : hps://vcastacvate.viewsonic.com

• Service OTA Port serveur : TCP 443 Nom FQDN du serveur : hps://vcastupdate.viewsonic.com97 Réglages du groupe d'achage Pour ajuster les réglages du groupe d'achage, séleconnez l'icône du groupe d'achage ( ) dans le coin inférieur droit de l'écran.

1. Acvez la foncon « Turn On/O Display Group (Acver/désacver le groupe

d'achage) » pour acver la foncon de groupe d'achage. REMARQUE : Les autres appareils ViewBoard Cast préinstallés sur le même réseau seront listés.

2. Séleconnez les appareils que vous souhaitez intégrer dans le groupe d'achage

et séleconnez OK pour enregistrer les réglages. REMARQUE :

• Si les appareils que vous souhaitez regrouper ne gurent pas dans la liste, vous pouvez entrer leur adresse IP respecve ou le code PIN de connexion.

• La limite d’appareils maximum du groupe d'achage est six appareils.98

3. Si vous vous connectez fréquemment au même appareil, vous pouvez

séleconner l'icône étoile ( ) à côté de l'appareil pour l'ajouter dans votre liste d'appareils fréquemment connectés, « My List of Devices in Group (Ma liste d'appareils dans le groupe) », pour faciliter la conguraon et la geson du groupe d'achage.99 Écran de groupe synchronisé en permanence Lorsque la foncon « Synchronized group screen all the me (Écran de groupe synchronisé en permanence) » est acvée, un écran de groupe synchronisé s'ache en permanence. Si elle est désacvée, elle ne fonconnera que pour la mise en miroir vCast. REMARQUE : Séleconnez d'abord les appareils à regrouper, puis acvez la foncon « Synchronized group screen all the me (Écran de groupe synchronisé en permanence) » pour éviter toute interrupon. Partager un écran avec le groupe d'achage (diusion d’un vers plusieurs) Après avoir conrmé les réglages ci-dessus, vous pouvez partager votre écran avec l'écran principal, et les appareils clients groupés seront synchronisés avec votre écran.100 Mode modérateur Le mode modérateur permet au modérateur de contrôler les appareils connectés au ViewBoard ou à l'écran. Pour passer en mode modérateur, séleconnez l'icône Mode modérateur ( ) dans le coin inférieur droit de l'écran. Lorsqu'il est acvé, le modérateur peut acher une liste de tous les écrans connectés dans la fenêtre oante à gauche et peut prévisualiser l'écran de chaque parcipant, et séleconner l'écran de l'un d'entre eux et le transférer sur l'écran principal du ViewBoard ou de l'écran pour la présentaon. Le modérateur peut également contrôler l'écran de chaque parcipant, annoter sur le ViewBoard ou l'écran et supprimer les parcipants indésirables en séleconnant l'icône de fermeture (X).101 Diusion Lorsque cela est acvé, l'écran du ViewBoard est diusé simultanément sur tous les écrans connectés des parcipants. Les parcipants ne peuvent voir que le contenu de la présentaon jusqu'à ce que le modérateur désacve la foncon de casng. Partage d'écrans mulples Par défaut, vCast est conguré pour permere de partager des écrans mulples, mais il peut également être conguré pour partager un seul écran. Pour le faire, le modérateur peut séleconner l'icône de partage d'écran mulple pour passer au partage d'écran unique. Écran de prévisualisaon Par défaut, vCast est conguré pour permere au modérateur de prévisualiser le contenu de l'écran du parcipant avant de le partager sur le ViewBoard. En séleconnant l'icône de l'écran de prévisualisaon, le modérateur peut choisir de ne voir que le nom du parcipant. Tacle Par défaut, les parcipants peuvent uliser la foncon tacle pour collaborer après la connexion. Le modérateur peut acver/désacver la foncon tacle d'un parcipant en séleconnant l'icône tacle dans sa fenêtre. REMARQUE :

• Le mode modérateur est pris en charge par tous les appareils vCastSender et AirPlay, mais les appareils mobiles sont limités à une foncon de « prévisualisaon ». En outre, les appareils mobiles Android ne peuvent pas diuser le son.

• Lorsque vous diusez votre écran Windows/Mac/Chrome sur un ViewBoard ou un écran, l'unité plein écran séleconnée ne sera pas rediusée sur votre appareil pour éviter les casngs d'écran répétés.102

• Le présentateur acf peut toucher chacun des écrans des parcipants pour contrôler à distance les appareils de casng.

• Le nombre de présentateurs mul-écrans sur l'écran dépend des performances du processeur de votre unité centrale Windows et des spécicaons de votre routeur. Casng à parr d'appareils Windows, MacBook et Chrome

1. Assurez-vous que l’appareil client (par ex., un ordinateur portable) est connecté

au même réseau que le ViewBoard. REMARQUE : Le nom du réseau peut être trouvé sous Room Network (Réseau de la pièce).

2. Sur l'appareil client, visitez l'adresse qui est achée sur le ViewBoard pour

télécharger et installer l'applicaon vCastSender.

3. Après l'installaon, lancez l'applicaon vCastSender.103

4. Pour vous connecter au ViewBoard, entrez le code PIN et cliquez sur OK.

REMARQUE : Le PIN code (Code PIN) est indiqué ci-dessous :

5. En outre, vous pouvez vous connecter au ViewBoard en cliquant sur Device List

(Liste des appareils) puis sur Device Name (Nom de l'appareil) dans la liste. REMARQUE : Le Device Name (Nom de l'appareil) est indiqué ci-dessous :104 Casng à parr d'appareils Android

1. Assurez-vous que l'appareil client (par ex., téléphone ou tablee Android) est

connecté au même réseau que le ViewBoard. REMARQUE : Le nom du réseau peut être trouvé sous Room Network (Réseau de la pièce).

2. Sur l'appareil client Android, scannez le code QR aché sur le ViewBoard pour

télécharger directement l'applicaon vCastSender, ou téléchargez l'applicaon à parr de Google Play Store.105

3. Après l'installaon, lancez l'applicaon vCastSender.

4. Pour vous connecter au ViewBoard, entrez le code PIN et séleconnez OK.

REMARQUE : Le PIN code (Code PIN) est indiqué ci-dessous :

5. Vous pouvez également vous connecter au ViewBoard en séleconnant Device

List (Liste des appareils) puis Device Name (Nom de l'appareil) dans la liste. REMARQUE : Le Device Name (Nom de l'appareil) est indiqué ci-dessous :106

6. En outre, vous pouvez vous connecter au ViewBoard ou en séleconnant Scan

(Scanner) puis en plaçant le code QR de l'écran dans la case pour vous connecter automaquement.107 Casng à parr d'appareils Apple iOS Apple AirPlay® est compable avec vCast pour le mirroring d'écran et le streaming de contenu dans le même environnement de sous-réseau uniquement. Un « mot de passe AirPlay » sera généré sur l'écran pour la connexion lors de l'ulisaon d'AirPlay pour la diusion vers un ViewBoard.

1. Assurez-vous que l'appareil client (par ex., iPhone ou iPad) est connecté au même

réseau que le ViewBoard. REMARQUE : Le nom du réseau peut être trouvé sous Room Network (Réseau de la pièce).108

2. Sur l'appareil client iOS, ouvrez directement AirPlay et séleconnez Device Name

(Nom de l'appareil) du ViewBoard à connecter. REMARQUE : Le Device Name (Nom de l'appareil) est indiqué ci-dessous :

3. Entrez le AirPlay Password (Mot de passe AirPlay) généré sur l'écran sur

l'appareil client pour vous connecter. REMARQUE : Dans un environnement à sous-réseau croisé, veuillez télécharger et vous connecter avec l'applicaon iOS vCastSender à parr de l'Apple App Store.109

4. Vous pouvez également vous connecter au ViewBoard en séleconnant Scan

(Scanner) puis en plaçant le code QR de l'écran dans la case pour vous connecter automaquement.110 Connexion à un ViewBoard à parr d'un appareil mobile Une fois connecté, séleconnez Receive (Recevoir). Le ViewBoard s'ache sur l'appareil mobile avec une barre d'ouls à l'écran. Les ulisateurs peuvent interagir avec le ViewBoard avec des annotaons, partager des chiers, etc. Élément Descripon Basculer Masque ou ache la barre d’ouls. Accueil Retourne à l'écran d'accueil. Retour Retourne à l’opéraon précédente. Dossier Ache ou ouvre les chiers internes de l'appareil mobile Partager Cast l'écran de l'appareil mobile sur le ViewBoard ou l'écran connecté. Toucher Contrôlez à distance le ViewBoard ou l'écran connecté. Annotaon Faites des annotaons et réglez la couleur du stylo. Eacer Eacez tout ce qui se trouve à l'écran. Caméra Envoyez les images de la caméra au ViewBoard ou à l'écran connecté.111 Diusion avec Chromecast vCast prend en charge le partage d'écran Chromecast en mode naf via le navigateur Chrome lorsque la foncon Chromecast est acvée. REMARQUE : Chromecast ne prend pas en charge la protecon par mot de passe ou la diusion sur plusieurs écrans.

1. Assurez-vous que l’appareil client (par ex., un ordinateur portable) est connecté

au même réseau que le ViewBoard. REMARQUE : Le nom du réseau peut être trouvé sous Room Network (Réseau de la pièce).

2. Assurez-vous que la case Chromecast Enable (Acver Chromecast) est cochée

dans les paramètres de vCast.112

3. Dans le navigateur Chrome, accédez à : Sengs (Paramètres) > Save and share

(Enregistrer et partager) > Cast... (Diuser...) > Séleconnez l'écran sur lequel diuser.113 Diusion avec Miracast vCast prend en charge la foncon Miracast nave pour diuser du contenu à parr d'appareils Windows et Android vers un ViewBoard lorsque la foncon Miracast est acvée. REMARQUE :

• Miracast ne prend pas en charge la protecon par mot de passe ou la diusion sur plusieurs écrans.

• Le partage Miracast n'est possible que par Wi-Fi.

• Miracast se désacve automaquement après une heure d'inacvité.

1. Assurez-vous que l’appareil client (par ex., un ordinateur portable) est connecté

au même réseau que le ViewBoard. REMARQUE : Le nom du réseau peut être trouvé sous Room Network (Réseau de la pièce).

2. Assurez-vous que la case Miracast Enable (Acver Miracast) est cochée dans les

paramètres de vCast.114

3. Suivez les étapes ci-dessous pour diuser :

Pour les appareils Windows :

1. Sur l'appareil Windows, appuyez sur Win + K, puis séleconnez l'écran sur lequel

vous souhaitez diuser.

2. Cochez la case « Autoriser la saisie de la souris, du clavier, du toucher et du stylet

à parr de l'appareil » pour acver la foncon de retour tacle. Pour les appareils Android : Sur l'appareil Android, séleconnez directement Diuser/Smart View/Projecon sans l, puis séleconnez l'écran vers lequel vous souhaitez diuser.115 Autres applicaons par défaut Navigateur Navigateur Web pour surfer Internet.116 Finder Gérer les chiers et les dossiers.

1. Achage des périphériques de stockage

Séleconnez le périphérique de stockage approprié.

Élément Descripon Grille Acher les chiers avec une grille Liste Acher les chiers avec une liste Trier Trie les chiers Séleconner Choisissez un chier Créer Créer un nouveau dossier Copier Copie un chier Coller Colle un chier copié ou coupé Couper Coupe un chier Supprimer Supprime un chier Renommer Renomme un chier Envoyer Partager un chier117

3. Informaons du chier

Prévisualisez le chier, achez le nom du chier, la taille, la résoluon et la date de créaon.

4. Zone d’achage principale

Les chiers s’achent ici.118 Oce Créez, modiez et visualisez des documents, des feuilles, des présentaons et des PDF.119 PIP (Picture-in-Picture) Divise l’écran en 2 pares, une fenêtre principale et fenêtre secondaire. REMARQUE : La foncon PIP ne fonconne qu’avec une applicaon Android (navigateur, lecteur mulmédia, vCast) et une source externe.

• Pour ouvrir PIP, séleconnez : All Apps (Toutes les apps) > PIP.

• Pour ajuster la taille de la fenêtre de l’incrustaon, séleconnez Size (Taille). REMARQUE : La barre d’ouls peut être masquée en appuyant sur la èche vers le bas.120

• Pour changer la source d’entrée PIP, séleconnez HDMI 1, HDMI 2, HDMI 3, HDMI 4, Type C 1, Type C 2, ou DP.

• Pour contrôler le volume de l’appareil externe connecté, séleconnez Sound (Son).

• Séleconnez Enter (Entrée) pour aller à la source d’entrée PIP.121 Visualizer Acher la vidéo d’une caméra connectée.122 vSweeper Permet de supprimer les données inules et les chiers indésirables.123 Protocole RS-232 Ce document décrit les spécicaons de l’interface matérielle et les protocoles des logiciels pour l’interface de communicaon RS-232 entre ViewSonic LFD et le PC ou d’autres unités de contrôle avec le protocole RS-232. Le protocole conent trois secons de commande :

• Mode télécommande traversant REMARQUE : Ci-dessous, « PC » représente toutes les unités de contrôle qui peuvent envoyer ou recevoir la commande de protocole RS-

Descripon Spécicaon du matériel RS-232 Port de communicaon ViewSonic LFD à l’arrière :

1. Type de connecteur : DSUB mâle 9 broches (ou connecteur mâle de 3,5 mm)

2. Ulisaon d’un câble croisé (modem nul) pour la connexion

3. Aectaon des broches :

DSUB femelle 9 broches DSUB mâle 9 broches # Broche Signal Remarque 1 NC 2 RXD Entrée de l’achage 3 TXD Sore de l’achage 4 NC 5 MASSE 6 NC 7 NC 8 NC 9 NC Fournit l’alimentaon +5V/2A à un dongle externe spécique *3.0 Trame MASSE Connecteur cylindrique de 3,5 mm (alternative pour espace limité) Élément Signal Remarque Conseil TXD Sore de l’achage Bague RXD Entrée de l’achage Manchon MASSE124 Spécicaon du matériel LAN Port de communicaon ViewSonic LFD à l’arrière :

1. Type de connecteur : 8P8C RJ45

2. Aectaon des broches :

# Broche Signal Remarque 1 TX+ Sore de l’achage 2 TX- Sore de l’achage 3 RX+ Entrée de l’achage 4 BI_D3+ Pour boîer 1G 5 BI_D3- Pour boîer 1G 6 RX- Entrée de l’achage 7 BI_D4+ Pour boîer 1G 8 BI_D4- Pour boîer 1G Trame MASSE Réglage de la communicaon RS232 - Choix du débit en bauds : 9600bit/s (xe) - Bits de données : 8 bits (xe) - Parité : Aucune (xe) - Bits d’Arrêt : 1 (xe) Réglage de la communicaon LAN - Type : Ethernet - Protocol : TCP/IP - Port : 5000 (xe) - Sous-réseau croisé : Non - Idenants de connexion : Non Référence de message de commande Le PC envoie au paquet de commande LFD suivi de « CR ». Chaque fois que le PC envoie une commande de contrôle à l’achage, l’achage doit répondre comme suit :

1. Si le message est reçu correctement, il envoie « + » (02Bh) suivi de « CR » (00Dh)

2. Si le message est reçu incorrectement, il envoie « - » (02Dh) suivi de « CR »

(00Dh)125 Protocole Lisng Set-Funcon Le PC peut contrôler l’achage pour des acons spéciques. La commande Set-Funcon (Foncon-Régler) vous permet de contrôler le fonconnement de l’achage sur un site distant via le port RS-232. Le format du paquet Set-Funcon est composé de 9 octets. Descripon de Set-Funcon : Longueur : Nombre total d’octet du message hors « CR » ID LFD Identification pour chaque affichage (01~98; la valeur par défaut est 01). ID « 99 » signifie appliquer la commande définie sur tous les affichages connectés. Dans de telles circonstances, seulement l’affichage ID#1 doit répondre. L’ID LFD peut être réglée via le menu OSD pour chaque affichage. Type de commande Identifie le type de commande, « s » (0x73h): Commande Set (Régler) « + » (0x2Bh): Valid command Reply (Réponse de commande valide) « - » (0x2Dh): Invalid command Reply (Réponse de commande invalide) Commande : Code de commande de fonction : Code ASCII d’un octet. Value[1~3]: ASCII trois octets qui définit la valeur.

0x0D Format de Set-Funcon (Foncon-Régler) Envoyer : (Type de commande= « s ») Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande= « + » ou « - ») Nom Longueur ID Type de commande CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 REMARQUE : Lorsque le PC applique une commande à tous les achages (ID=99), seul l’ensemble # 1 doit répondre par le nom ID=1.126 Exemple 1 : Régler la luminosité sur 76 pour l’achage (#02) et cee commande est valide Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x32 0x2B 0x0D Exemple 2 : Régler la luminosité sur 75 pour l’achage (#02) et cee commande n’est PAS valide Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x32 0x2D 0x0D127 Tableau Set-Funcon A. Foncon basique Foncon Set Longueur ID Commande Commande Plage de valeurs Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Marche/Arrêt (veille) 8 s ! 21 000: STBY 001: ALLUMÉ

mise sous tension via LAN ne peut fonctionner que dans un certain mode. Consultez le GU de l’affichage pour plus de détails. *3.1.1

008: Mémoire interne 009: DP 00A: Intégré/Principal (Android)

de deux autres sources identiques, la 2ème chiffre est utilisé pour indiquer l’extension.

Luminosité 8 s $ 24 000 ~ 100 900: Luminosité moins (-1) 901: Luminosité plus (+1) *3.1.1 Rétroéclai- rage*3.2.0 8 A B 42 000 ~ 100

formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

librage des cou- leurs. *3.2.0 Verrouillage d’ali- mentation 8 s 4 34 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Volume 8 s 5 35 000 ~ 100 900: Volume bas(-1) 901 : Volume plus(+1) Muet 8 s 6 36 000: Désactivé 001: Activé(muet) Bouton de ver- rouillage 8 s 8 38 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Verrouillage du menu 8 s > 3E 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Chiffre *3.1.1 8 s @ 40 000~009128 Pavé numérique *3.1.1 8 s A 41 000: HAUT 001: BAS 002: GAUCHE 003: DROITE 004: ENTER 005: INPUT (EN- TRÉE) 006: MENU/(QUIT- TER) 007: EXIT (QUITTER) Télécommande Commander 8 s B 42 000: Désactiver 001: Activer 002: Traversant Disable (Désacti- ver) : La télécom- mande n’a pas de fonction Activé : La télé- commande com- mande normale- ment Traversant : L’affichage trans- met le code de la télécommande vers l’appareil connecté via le port RS232, mais ne réagit pas lui-même. Restaurer les paramètres par défaut 8 s ~ 7E 000 Retour au réglage d’usine REMARQUE :

1. Fonconnement des modes de verrouillage

Mode de verrouillage Fonconnement Bouton de verrouillage

1. Verrouille tous les boutons du panneau frontal et de la télécommande,

sauf « Alimentaon ».

2. Toutes les foncons RÉGLER devraient fonconner via RS-232, même

celles qui ulisent les touches de la télécommande comme Muet, etc. Verrouillage du MENU

1. Verrouille le bouton « MENU » du panneau frontal et de la

2. Les modes Usine et Hospitalité ne seront pas bloqués sur le modèle

ulisant un bouton MENU combiné pour accéder à ces deux modes. Une autre méthode sera indiquée séparément si limité par le modèle. Verrouillage d’alimentaon

1. Verrouille le bouton « ALIMENTATION » du panneau frontal et de la

arrêt) devrait toujours fonconner via RS-232, mais cela n’indique pas que verrouillage ALIMENTATION n’est pas acf.

3. Ne peut pas être déverrouillé par réinialisaon en mode OSD

4. S’allume automaquement en mode verrouillage de l’alimentaon

5. En mode verrouillage de l’alimentaon, l’appareil ne pourra pas entrer

en mode d’économie d’énergie lorsqu’il n’y a aucun signal de PC ou aucun signal vidéo n’est détecté pendant plus de 15 min. Désacver télécommande Verrouille les touches de la télécommande, mais laisse les boutons du panneau avant fonconnels.

2. Réveil-sur-LAN par adresse MAC comme alternave à SET Power on (RÉGLER

008: Mémoire interne 009: DP 00A: Intégré/Principal (Android) La plage de valeurs est la même que pour le choix SET- Input130 Mode pavage 8 s P 50 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Pavage-Com- pensation 8 s Q 51 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Pavage-H par Moniteurs V 8 s R 52 01x~09x: H 0x1~0x9: V (pour le mur vidéo)

pour moniteurs V Pavage-Position 8 s S 53 001~025 (pour le mur vidéo) Copier l’écran de la position# vers l’affi- chage identifié Date : Année 8 s V 56 Y17~Y99 2 derniers chiffres (20)17~(20)99 Date : Mois 8 s V 56 M01~M12 2 chiffres Date : Jour 8 s V 56 D01~D31 2 chiffres Time (Heure) : Heure 8 s W 57 H00~H23 Format 24 h. 2 chiffres. Time (Heure) : Min 8 s W 57 M00~M59 2 chiffres Time (Heure) : Sec 8 s W 57 S00~S59 2 chiffres REMARQUE :

1. Dénion du carrelage des moniteurs H, des moniteurs V et de la posion

2. Exemple de réglage de la date

Date : 2017-3/15 Envoyer : 0x 38 30 31 73 56 59 31 37 0D (« Y17 ») Envoyer : 0x 38 30 31 73 56 4D 30 33 0D (« M03 ») Envoyer : 0x 38 30 31 73 56 44 31 35 0D (« D15 »)

3. Exemple de réglage de l’heure

Time (Heure) : 16:27:59 Envoyer : 0x 38 30 31 73 57 48 31 36 0D (« H16 ») Envoyer : 0x 38 30 31 73 57 4D 32 37 0D (« M27 ») Envoyer : 0x 38 30 31 73 57 53 35 39 0D (« S59 »)131 Lisng Get-Funcon Le PC peut interroger le LFD pour des informaons spéciques. Le format du paquet Get-Funcon est constué de 9 octets, ce qui est similaire à la structure du paquet de Set-Funcon. Veuillez noter que l’octet « Valeur » est toujours = 000. Get-Funcon Descripon (Descripon de Get-Funcon) : Longueur : Total d’octets du message hors « CR ». TV/DS ID Identification pour chaque TV/DS (01~98; la valeur par défaut est 01). Type de com- mande Identifie le type de commande, « g » (0x67h) : Obtenir commande « r » (0x72h) : Valid command Reply (Réponse de commande valide) « - » (0x2Dh) : Invalid command Reply (Réponse de commande invalide) Commande : Code de commande de fonction : Code ASCII d’un octet. Value[1~3]: ASCII trois octets qui définit la valeur.

0x0D Format de Get-Funcon Envoyer : (Type de commande=« g ») Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande=« r » ou « - ») Si la commande est valide, le Type de commande = « r » Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9132 Si la commande n’est pas valide, le Type de commande = « - » Nom Lon- gueur

Nombre d’octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 Exemple 1 : Obtenir la Luminosité de la TV-05 et cee commande est valide La valeur de luminosité est 67. Envoyer (Format hexadécimal) Nom Lon- gueur

Type de commande Commande Value1 Value2 Value3 CR Hex 0x38 0x30 0x35 0x72 0x62 0x30 0x36 0x37 0x0D Exemple 2 : Obtenir la couleur de l’achage (#05), mais la commande Couleur n’est pas prise en charge par ce modèle. Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x35 0x2D 0x0D133 Tableau Get-Funcon (Foncon-Obtenir) A. Foncon basique Foncon Get Longueur ID Commande Commande Plage de réponse Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Get-Brightness (Luminosité) 8 g b 62 000 ~ 100 Rétroéclairage *3.2.0 8 a B 42 000 ~ 100

formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

2. Dérivé du calibrage

des couleurs. *3.2.0 Get-Volume (Vo- lume) 8 g f 66 000 ~ 100 Get-Mute (Muet) 8 g g 67 000: Désactiver 001: Marche (muet) Get-Input select (Sélection entrée) 8 g J 6A 000~ 100~

1. 1er chiffre pour la

détection du signal : 0 signifie « no signal » ( pas de signal) ; 1 signifie « signal detected » (signal détecté).

chiffres : Consultez le tableau Set-func- tion Get-Power status (état d’alimentation) : ALLUMÉ/VEILLE 8 g l 6C 001: ALLUMÉ 000: STBY Get-Remote control (Télécommande) S g n 6E 000: Désactiver 001: Activer 002: Traversant Obtient le statut du mode RCU Verrouillage Get- Power (Obtenir-ali- mentation) 8 g o 6F 000: Déverrouiller 001: Verrouiller Verrouillage Get-Button(Obte- nir-bouton) 8 g p 70 000: Déverrouiller 001: Verrouiller Verrouillage Get-Menu (Obte- nir-menu) 8 g l 6C 000: Déverrouiller 001: Verrouiller Get-ACK (Accusé) 8 g z 7A 000 Cette commande est utilisée pour tester le lien de communica- tion. Get-Thermal (Ther- mique) 8 g 0 30 000~100 : 0~+100 deg C -01~-99 : -1~-99 deg C134 Get-Operation time (Obte- nir-tempsd’opéra- tion)*3.2.0 8 g 1 31 000

mulées avec un nombre entier à 6 chiffres (000,001~ 999,999)*3.2.0

réinitialisé lors de la mise à jour du FW et de la réinitialisation d’usine*3.2.2

nouveau format 32 octets*3.2.0 Get-Device name (Obtenir-nom d’ap- pareil) 8 g 4 34 000 Réponse dans le nouveau format 32 octets*3.2.0 Get-MAC address (Obtenir-adresse MAC) 8 g 5 35 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Get-IP address (Obtenir-adresse IP) *3.2.0 8 g 6 36 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Get-Serial number (Obtenir-numéro série) *3.2.0 8 g 7 37 000 Réponse dans le nouveau format 32 octets*3.2.0 Get-FW version (Obtenir-version FW) *3.2.0 8 g 8 38 000 Réponse dans le nouveau format 32 octets*3.2.0 REMARQUE :

1. Exemple pour obtenir les heures de fonconnement

En supposant que l’heure de fonconnement accumulée est de 123 456 heures Envoyer : 0x 38 30 31 67 31 30 30 30 0D (obtenir les heures de fonconnement) Réponse : 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D

2. Exemple pour obtenir le nom d’appareil

En supposant que le nom de l’appareil est CDE-5500 Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d’appareil) Réponse : 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D En supposant que le nom de l’appareil est « NMP-302#1 » Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d’appareil) Réponse : 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D135

3. Exemple pour obtenir l’adresse MAC

En supposant que l’adresse MAC est 00:11:22:aa:bb:cc Envoyer : 0x 38 30 31 67 35 30 30 30 0D (Obtenir l’adresse MAC) Réponse : 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00 00 0D

4. Exemple pour obtenir l’adresse IP

En supposant l’adresse IP est 192.168.100.2 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir l’adresse IP) Réponse : 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00 00…00 00 0D

5. Exemple pour obtenir le numéro de série

En supposant que le numéro de série est ABC180212345 Envoyer : 0x 38 30 31 67 37 30 30 30 0D (Obtenir le numéro de série) Réponse : 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00 00 0D

6. Exemple pour obtenir la version FW

En supposant que la version FW est 3.02.001 Envoyer : 0x 38 30 31 67 38 30 30 30 0D (Obtenir la version FW) Réponse : 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D136 B. Foncon oponnelle Foncon Get Lon- gueur

Com- mande Commande Plage de ré- ponse Commen- taires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Get-Contrast (Contraste) 8 g a 61 000 ~ 100 Get-Sharpness (Netteté) 8 g c 63 000 ~ 100 Get-Color (Couleur) 8 g d 64 000 ~ 100 Get-Tint (Teinte) 8 g e 65 000 ~ 100 Get-Backlight On_ Off (Obtenir-rétroé- clairage marche/ arrêt) 8 g h 68 000: Désactiver 001: Activer Get-PIP mode (Mode PIP) 8 g t 74 000: Désactivé 001: PIP (POP) 002: PBP Get-PIP input (En- trée PIP) 8 g u 75 000~ Voir Set-input select (Sélection entrée) Get-Tiling Mode (Mode mosaïque) 8 g v 76 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Get-Tiling Compen- sation (Compensa- tion mosaïque) 8 g w 77 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Get-Tiling H by V monitors (mosaïque H par moniteurs V) 8 g x 78 01x~09x: Moniteurs

pour moniteurs V Get-Tiling Position (Position mosaïque) 8 g y 79 000: Désactivé 001~025 (pour le mur vidéo) Copier l’écran de la position# vers l’affichage identifié Get-Date : Année 8 g 2 32 Y00~Y00 2 derniers chiffres (20)17~(20)99 Get-Date : Mois 8 g 2 32 M00~M00 2 chiffres Get-Date : Jour 8 g 2 32 D00~M00 2 chiffres Get- Time (Heure) : Heure 8 g 3 33 H00~H00 Format 24 h. 2 chiffres Get- Time (Heure) : Min 8 g 3 33 M00~M00 2 chiffres Get- Time (Heure) : Sec 8 g 3 33 S00~S00 2 chiffres REMARQUE :

1. Exemple de réglage de la date

En supposant que la date actuelle de l’achage#01 est : Date : 2017-3/15 Envoyer : 0x 38 30 31 67 32 59 30 30 0D (Obtenir date:année) Réponse : 0x 38 30 31 72 32 59 31 37 0D (« Y17 ») Envoyer : 0x 38 30 31 67 32 4D 30 30 0D (Obtenir date:mois) Réponse : 0x 38 30 31 72 32 4D 30 33 0D (« M03 »)137 Envoyer : 0x 38 30 31 67 32 44 30 30 0D (Obtenir date:jour) Réponse : 0x 38 30 31 72 32 44 31 35 0D (« D15 »)

2. Exemple pour obtenir l’heure

En supposant que l’heure actuelle de l’achage#01 est : Time (Heure) : 16:27:59 Envoyer : 0x 38 30 31 67 33 48 30 30 0D (Obtenir l’heure:heures) Réponse : 0x 38 30 31 72 33 48 31 36 0D (« H16 ») Envoyer : 0x 38 30 31 67 33 4D 30 30 0D (Obtenir l’heure:Min) Réponse : 0x 38 30 31 72 33 4D 32 37 0D (« M27 ») Envoyer : 0x 38 30 31 67 33 53 30 30 0D (Obtenir l’heure:Sec) Réponse : 0x 38 30 31 72 33 53 35 39 0D (« S59 »)

3. Exemple pour obtenir la version RS232

En supposant que la version est 3.0.1 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir la version RS232) Réponse : 0x 38 30 31 72 36 33 30 31 0D (« 301 »)138 C. Réponse auto *3.2.1 L’achage enverra automaquement les données/états mis à jour sans recevoir de requête de l’hôte chaque fois que les données/états suivants sont modiés par l’ulisateur de l’une des manières suivantes : avec la télécommande, les touches avant ou l’écran tacle.

• Input Select (Entrée)

• Silence activé/désactivé139 Mode télécommande traversant Lorsque le PC met l’achage en mode télécommande Pass through, l’achage doit envoyer un paquet de 7 octets (suivi de « CR ») en réponse à l’acvaon du bouton de la télécommande (RCU). Dans ce mode, la télécommande n’a aucun eet sur la foncon d’achage. Par exemple: « Volume+ » ne modie pas le volume de l’achage, mais envoie uniquement le code « Volume+ » au PC via le port RS-232. Format de la foncon IR traversant Réponse : (Type de commande=« p ») Nom Lon- gueur

Type de com- mande Code1 télé- commande (MSB) Code2 télé- commande (LSB)

Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 Exemple 1 : Télécommande Pass-through lorsque le bouton « VOL+ » est appuyé pour l’achage (#5) Envoyer (Format hexadécimal) Nom Lon- gueur

Type de com- mande Code1 télé- commande (MSB) Code2 télé- commande (LSB)

1. Ce code traversant IR est diérent du code de la touche de télécommande.

2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en

mode traversant IR.141 2-1. Lorsque l’achage est éteint et reçoit le code IR POWER (ALIMENTATION IR) : L’achage s’allume tout seul, puis transmet le code POWER (ALIMENTATION) à l’hôte via RS-232. 2-2. Lorsque l’achage est allumé et reçoit le code IR POWER (ALIMENTATION IR) : L’acheur transmera le code POWER (ALIMENTATION) à l’hôte via RS-232, puis s’éteindra automaquement. 2-3. Lorsque SET-POWER LOCK (RÉGLER-VERROUILLAGE ALIMENTATION) est acvé, l’achage ne répond pas à un appui sur la touche ALIMENTATION.

3. Le code VOLUME PLUS et VOLUME MOINS est émis de façon répétée lorsque

vous maintenez les touches enfoncées.142 Annexe Modes d’achage Mode HDMI 1 & DisplayPort Résoluon Taux de rafraîchissement (@) 640 x 480 30 Hz, 60 Hz 720 x 480 30 Hz, 60 Hz 720 x 576 30 Hz, 50 Hz, 60 Hz 800 x 600 30 Hz, 60 Hz 1024 x 768 30 Hz, 60 Hz 1152 x 864 30 Hz, 60 Hz 1280 x 600 30 Hz, 60 Hz 1280 x 720 30 Hz, 50 Hz, 60 Hz 1280 x 768 30 Hz, 60 Hz 1280 x 800 30 Hz, 60 Hz 1280 x 960 30 Hz, 60 Hz 1280 x 1024 30 Hz, 60 Hz 1360 x 768 30 Hz, 60 Hz 1366 x 768 30 Hz, 60 Hz 1400 x 1050 30 Hz, 60 Hz 1440 x 900 30 Hz, 60 Hz 1600 x 900 30 Hz, 60 Hz 1600 x 1200 30 Hz, 60 Hz 1680 x 1050 30 Hz, 60 Hz 1792 x 1344 30 Hz, 60 Hz 1856 x 1392 30 Hz, 60 Hz 1920 x 1080 24 Hz, 30 Hz, 50 Hz, 60 Hz 1920 x 1200 30 Hz, 60 Hz 1920 x 1440 30 Hz, 60 Hz 2048 x 1152 30 Hz, 60 Hz 2048 x 1536 30 Hz, 60 Hz 2560 x 1080 30 Hz, 50 Hz, 60 Hz 2560 x 1440 30 Hz, 60 Hz 2560 x 1600 30 Hz, 60 Hz 3440 x 1440 30 Hz, 60 Hz 3840 x 2160 24 Hz, 30 Hz, 50 Hz, 60 Hz 5120 x 2160 30 Hz, 60 Hz143 Mode HDMI 2/3/4 & Type C Résoluon Taux de rafraîchissement (@) 640 x 480 60 Hz 720 x 480 60 Hz 720 x 576 60 Hz 800 x 600 60 Hz 1024 x 768 60 Hz 1152 x 864 60 Hz 1280 x 600 60 Hz 1280 x 720 50 Hz, 60 Hz 1280 x 768 60 Hz 1280 x 800 60 Hz 1280 x 960 60 Hz 1280 x 1024 60 Hz 1360 x 768 60 Hz 1366 x 768 60 Hz 1400 x 1050 60 Hz 1440 x 900 60 Hz 60 Hz 1600 x 900 60 Hz 1600 x 1200 60 Hz 1680 x 1050 60 Hz 1792 x 1344 60 Hz 1856 x 1392 60 Hz 1920 x 1080 24 Hz, 30 Hz, 50 Hz, 60 Hz 1920 x 1200 60 Hz 1920 x 1440 60 Hz 2048 x 1152 60 Hz 2560 x 1080 30 Hz, 50 Hz, 60 Hz 2560 x 1440 60 Hz 3440 x 1440 60 Hz 3840 x 2160 24 Hz, 30 Hz, 60 Hz144 Dépannage Cee secon décrit certains problèmes courants que vous pouvez rencontrer lors de l’ulisaon du ViewBoard, Problème ou queson Soluons possibles La télécommande ne marche pas

1. Assurez-vous qu’aucun obstacle n’entrave le signal

entre la télécommande et le récepteur,

2. Assurez-vous que les piles de la télécommande sont

installées correctement,

3. Vériez si les piles doivent être remplacées,

L’appareil s’éteint de façon inaendue

1. Assurez-vous que le mode Veille est acvé,

2. Vériez s’il y a une coupure de courant dans votre

3. Allumez l’écran et voyez si le problème provient du

signal et du système de contrôle, Mode PC Problème ou queson Soluons possibles Pas de signal depuis l’ordinateur

1. Vériez les paramètres de l’achage,

2. Vériez la résoluon de l’achage,

3. Ajustez les paramètres de synchronisaon

horizontale et vercale à l’aide du menu OSD.

4. Vériez la résoluon OPS. Assurez-vous que l’OPS 5K

Detect est réglé sur la bonne résoluon. Rayures en arrière- plan

1. Choisissez le réglage automaque,

1. Choisissez le réglage automaque,

2. Ajustez les paramètres de l’horloge et la phase,145

Foncon tacle Problème ou queson Soluons possibles La foncon tacle ne fonconne pas,

1. Assurez-vous que les pilotes sont installés

3. Vériez la conguraon et alignez-la,

4. Vériez si le style fonconne correctement,

La vidéo ne fonconne pas correctement Problème ou queson Soluons possibles Aucune image / aucun son

1. Vériez l’état de l’alimentaon,

2. Vériez le câble du signal,

3. Vériez que l’ordinateur interne est installé

correctement, L’image n’est pas claire ou est coupé ou disparaît,

1. Vériez le câble du signal,

2. Vériez si d’autres composants électroniques

interrompent le signal, L’image est médiocre

1. Réglez les paramètres de chroma, de luminosité et de

contraste dans le menu,

2. Vériez le câble du signal,

L’audio ne fonconne pas correctement Problème ou queson Soluons possibles Pas de son

1. Appuyez sur le bouton Couper le son / remere le

2. Réglez le volume,

3. Vériez le câble audio,

Un seul haut-parleur fonconne

1. Ajustez la balance des sons dans le menu,

2. Vériez les réglages du panneau de contrôle du son

3. Vériez le câble audio,146

Entreen Précauons générales

• Assurez-vous que l’appareil est éteint et que le câble d’alimentaon est débranché de la prise électrique,

• Ne vaporisez jamais ni ne versez de liquide directement sur l’écran ou le boîer,

• Manipulez délicatement l’appareil, car un appareil de couleur plus sombre, s’il est éraé, peut présenter des marques plus visibles qu’un appareil de couleur plus claire,

• Ne pas uliser le système en connu pendant de longues périodes, Neoyage de l’écran

• Essuyez l’écran avec un chion propre, doux et sans peluches, Cela permet d’enlever la poussière et les autres parcules,

• Si l’écran n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool sur un chion propre, doux et non pelucheux; puis essuyez l’écran, Neoyage du boîer

• Ulisez un chion doux et sec,

• Si le boîer n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool, doux et non abrasif sur un chion propre, doux et non pelucheux; puis essuyez la surface, Clause de non-responsabilité

• ViewSonic® ne recommande pas l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool pour le neoyage de l’écran d’achage ou du boîer, Certains produits chimiques de neoyage peuvent endommager l’écran et/ou le boîer de l’appareil,

• ViewSonic® n’est pas tenu responsable des dommages résultants de l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool, REMARQUE : Si de la condensaon apparaît entre le verre et le panneau, gardez l’écran allumé jusqu’à ce que l’humidité disparaisse,147 Informaons relaves à la règlementaon et aux services Informaons de conformité Cee secon aborde toutes les exigences et déclaraons relaves aux réglementaons. Les applicaons correspondantes conrmées doivent correspondre aux équees de la plaque signaléque et aux marquages associés sur l’appareil. Déclaraon de conformité FCC Cet appareil est conforme à l’arcle 15 des Règlements FCC. Son ulisaon est soumise aux deux condions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonconnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la secon 15 de la réglementaon de la FCC. Ces limitaons sont spulées aux ns de garanr une protecon raisonnable contre les interférences nuisibles en installaon résidenelle. Cet équipement génère, ulise et peut émere des radiofréquences et, s’il n’est pas installé et ulisé conformément aux instrucons, peut provoquer des interférences nuisibles aux communicaons radio. Cependant, nous ne pouvons garanr que des interférences ne se produiront pas dans une installaon parculière. Si cet appareil cause des interférences nuisibles à la récepon de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correcves suivantes :

• Modier l’orientaon ou la posion de l’antenne de récepon.

• Augmenter l’espace entre l’équipement et le récepteur.

• Brancher l’équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Averssement : Tout changement ou modicaon non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l’ulisateur à employer l’appareil en queson. Déclaraon Industry Canada CAN ICES (B) / NMB (B) Conformité à la CE pour les pays européens Cet appareil est conforme à la direcve EMC 2014/30/UE et à la direcve sur les basses tensions 2014/35/UE.148 Les informaons suivantes sont uniquement pour les pays de l’UE : Le label de droite indique la conformité à la directive sur l’élimination des équipements électriques et électroniques 2012/19/UE (DEEE). Il indique l’obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d’utiliser les systèmes de retour et de collecte conformément à la loi locale. Déclaraon de conformité RoHS2 Ce produit a été conçu et fabriqué conformément à la direcve 2011/65/UE du Parlement et du Conseil Européens concernant la restricon d’ulisaon de certaines substances dangereuses dans les équipements électriques et électroniques (direcve RoHS2) et est réputé respecter les valeurs de concentraon maximale émises par le Comité européen d’ Adaptaon Technique (TAC), comme indiqué ci-dessous : Substance Concentraon maximale proposée Concentraon réelle Plomb (Pb) 0,1% < 0,1% Mercure (Hg) 0,1% < 0,1% Cadmium (Cd) 0,01% < 0,01% Chrome hexavalent (Cr6⁺) 0,1% < 0,1% Biphényles polybromés (PBB) 0,1% < 0,1% Diphényléthers polybromés (PBDE) 0,1% < 0,1% Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1% Phtalate de butyle benzyle (BBP) 0,1% < 0,1% Phtalate de dibutyle (DBP) 0,1% < 0,1% Phtalate de diisobutyl (DIBP) 0,1% < 0,1% Certains composants des produits menonnés ci-dessus sont exemptés de l’annexe III des direcves RoHS2, comme indiqué ci-dessous :

• L’alliage de cuivre contenant jusqu’à 4% de plomb.

• Le plomb dans les soudures à haute température de fusion (c.à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les disposifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.

• Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125 V CA ou 250 V CC ou plus.149 Déclaraon ENERGY STAR® ENERGY STAR® est un programme volontaire de l’Environmental Protecon Agency des États-Unis qui aide les entreprises et les parculiers à économiser de l’argent et à protéger notre climat grâce à une ecacité énergéque supérieure. Les produits homologués ENERGY STAR® réduisent les émissions de gaz à eet de serre en suivant des direcves strictes en maère d’ecacité énergéque établies par la U.S. Environmental Protecon Agency ( « Agence américaine de protecon de l’environnement »). En tant que partenaire ENERGY STAR®, ViewSonic est déterminé à respecter les direcves ENERGY STAR® et à uliser ce logo sur tous les modèles homologués ENERGY STAR®. Le logo suivant apparaît sur tous les modèles homologués ENERGY STAR® : REMARQUE : Les foncons d’économie d’énergie réduisent considérablement la consommaon d’énergie lorsque le produit n’est pas ulisé. L’économie d’énergie permet à l’appareil de passer automaquement en mode « Veille » à faible consommaon électrique après une période d’inacvité dénie. Les foncons d’économie d’énergie basculent également le mode en Veille ou Arrêt dans les 5 minutes suivant la déconnexion de l’ordinateur hôte. Veuillez noter que tout changement dans les réglages d’économie d’énergie augmentera la consommaon d’énergie.150 Restricons indiennes sur les substances dangereuses Déclaraon de restricon sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l’ulisaon du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentraons supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l’excepon des exempons dénies dans l’annexe 2 de la règle. Mise au rebut en n de vie du produit ViewSonic® respecte l’environnement et se consacre au travail et à la vie dans le respect de l’écologie. Merci de faire pare d’une informaque plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d’informaons. USA et Canada : https://www.viewsonic.com/us/go-green-with-viewsonic Europe : https://www.viewsonic.com/eu/environmental-social-governance/recycle Taiwan : https://recycle.moenv.gov.tw/ Pour les ulisateurs de l’UE, veuillez nous contacter pour toute queson relave à la sécurité ou à un accident survenu avec ce produit : ViewSonic Europe Limited Haaksbergweg 75 1101 BR Amsterdam Netherlands [phone] [e-mail] https://www.viewsonic.com/eu/151 Informaons de copyright Copyright© ViewSonic® Corporaon, 2025. Tous droits réservés. Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc. Microso, Windows et le logo Windows sont des marques commerciales déposées de Microso Corporaon aux États-Unis et dans d’autres pays. ViewSonic® et le logo des trois oiseaux sont des marques déposées de ViewSonic® Corporaon. VESA est une marque déposée de Video Electronics Standards Associaon. DPMS, DisplayPort et DDC sont des marques déposées de VESA. ENERGY STAR® est une marque déposée de l’Agence américaine de protecon de l’environnement (EPA). En tant que partenaire de ENERGY STAR®, ViewSonic® Corporaon a déterminé que ce produit respecte les direcves ENERGY STAR® en maère d’ecacité énergéque. Clause de non-responsabilité : ViewSonic® Corporaon ne saurait être tenu responsable des erreurs ou omissions techniques ou éditoriales contenues dans le présent document, ni des dommages directs ou indirects résultant de la fourniture de ce matériel ou des performances ou de l’ulisaon de ce produit. Dans un but d’amélioraon connue du produit, ViewSonic® Corporaon se réserve le droit de modier les spécicaons du produit sans préavis. Les indicaons contenues dans ce document peuvent évoluer sans préavis. Aucune pare de ce document ne peut être copiée, reproduite ou transmise de quelque façon que ce soit, quelle qu’en soit la raison, sans la permission écrite préalable de ViewSonic® Corporaon. IFP92UW_IFP105S_IFP105G_IFP105UW_IFP105UW-N_UG_FRN_1a_20250109152 Assistance client Pour de l’assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur. REMARQUE : Vous aurez besoin du numéro de série du produit. Pays/Région Site Internet Pays/Région Site Internet Asie Pacique et Afrique Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn

www.viewsonic.com/ua/ United Kingdom www.viewsonic.com/uk/153 Garane limitée Tableau blanc intelligent ViewSonic® Ce que la garane couvre : ViewSonic® garant que ses produits sont exempts de défauts matériels et de fabricaon, pendant la période de garane. Si un produit présente un défaut matériel ou de fabricaon pendant la période de garane, ViewSonic® pourra, à sa seule discréon, et comme unique recours pour vous, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces ou des composants recyclés ou remis à neuf. L’appareil, les pièces ou les composants réparés ou remplacés seront couverts pendant la durée restante sur la garane limitée iniale du client et la période de garane ne sera pas prolongée. ViewSonic® n’ore aucune garane pour les logiciels ers fournis avec le produit ou installés par le client, ni pour l’installaon de pièces ou de composants matériels non autorisés (par ex. des lampes de projecteur). (Veuillez vous reporter à : la secon « Ce que la garane exclue et ne couvre pas »). Ce que la garane protège : Cee garane est uniquement valable pour le premier acquéreur. Ce que la garane exclue et ne couvre pas :

• Tout produit sur lequel le numéro de série a été endommagé, modié ou supprimé.

• Les dommages, détérioraons ou dysfonconnements résultant de : Accident, mauvaise ulisaon, négligence, incendie, inondaon, foudre ou autres catastrophes naturelles, modicaon du produit non autorisée ou non-respect des instrucons fournies avec le produit. Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®. Les dommages et les pertes de données de programmes quelconques, et les supports de stockage amovibles. Usure normale. Retrait ou installaon du produit.

• Les pertes de logiciels ou de données survenant pendant la réparaon ou le remplacement.

• Tout dommage du produit dû au transport.

• Les causes externes au produit, telles que variaons ou pannes électriques.154

• Ulisaon de fournitures ou de pièces ne respectant pas les spécicaons de ViewSonic.

• Le fait que le propriétaire n’eectue pas l’entreen périodique du produit tel que décrit dans le guide d’ulisaon.

• Toute autre cause sans rapport avec un défaut du produit.

• Les dommages causés par des images staques (non animées) achées pendant de longues périodes (également appelées images rémanentes).

• Les logiciels - Tout logiciel ers fourni avec le produit ou installé par le client.

• Les matériels / accessoires / pièces / composants - L’installaon de matériel, d’accessoires, de consommables ou de composants non autorisés (par ex : lampes de projecteur).

• Les dégâts ou détérioraons du revêtement de surface de l’écran en raison d’un neoyage inapproprié, comme décrit dans le Guide d’ulisaon du produit.

• Les frais de dépose, d’installaon et de conguraon, y compris le montage mural du produit. Comment en bénécier :

• Pour toute informaon concernant les services sous garane, veuillez contacter le service d’assistance client ViewSonic® (Veuillez consulter la page « Assistance client »). Vous devrez fournir le numéro de série de votre produit.

• Pour bénécier de la garane, vous devrez fournir : (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une descripon du problème et (e) le numéro de série du produit.

• Amener ou expédier le produit franco de port dans l’emballage d’origine à un centre de service agréé ViewSonic® ou à ViewSonic®.

• Pour de plus amples informaons ou le nom du centre de services ViewSonic® le plus proche, veuillez contacter ViewSonic®. Limitaon des garanes implicites : Il n’existe aucune garane, explicite ou implicite, s’étendant au-delà de la descripon contenue dans le présent document, y compris la garane implicite de qualité marchande et d’adéquaon à un usage parculier.155 Condions de garane dans le GU pour le Tableau blanc intelligent VSC_TEMP_2013 Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de réparaon ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d’autres biens causés par un défaut dans le produit, dommages résultant d’une gêne, perte d’usage du produit, perte de temps, perte de prots, perte d’opportunités commerciales, perte de clientèle, interférence dans les relaons commerciales ou toute autre perte commerciale, même si le client a été aver de la possibilité de tels dommages.

• Tout autre dommage, indirect, consécuf ou autre.

• Tout plainte contre le client émanant de toute autre pare.

• Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®. Eet de la loi d’État : Cee garane vous donne des droits légaux spéciques et vous pouvez également avoir d’autres droits, variant d’un état à l’autre. Certains états n’autorisent pas les limitaons sur les garanes implicites et/ou n’autorisent pas l’exclusion des dommages indirects ou consécufs, par conséquent les limitaons et exclusions menonnées ci-dessus peuvent ne pas s’appliquer à vous. Ventes hors des États-Unis et du Canada : Pour des informaons et des services de garane sur les produits ViewSonic® vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre revendeur ViewSonic® local. La période de garane de ce produit en Chine connentale (Hong Kong, Macao et Taïwan exclus) est soumise aux termes de la Carte de Garane et de Maintenance. Pour les ulisateurs en Europe et en Russie, des informaons détaillées sur la garane proposée peuvent être trouvés sur : http://www.viewsonic.com/eu/ sous « Informaons relaves à l’assistance / la garane ».
