| Caractéristiques techniques | Four à micro-ondes Panasonic NN-TK81LCSCP, puissance de 1000W, capacité de 23L, plateau tournant de 27 cm. |
|---|---|
| Modes de cuisson | Micro-ondes, grill, combiné. |
| Programmes automatiques | Plusieurs programmes de cuisson automatique pour différents aliments. |
| Utilisation | Panneau de contrôle avec affichage numérique, boutons de sélection rapide. |
| Maintenance | Nettoyage intérieur facile grâce à un revêtement anti-adhésif. |
| Sécurité | Système de verrouillage de sécurité pour enfants. |
| Dimensions | Dimensions extérieures : 48,5 cm (L) x 39,5 cm (P) x 28,5 cm (H). |
| Poids | Poids net : 12 kg. |
| Informations générales | Garantie de 2 ans, couleur inox. |
FOIRE AUX QUESTIONS - NN-TK81LCSCP PANASONIC
Téléchargez la notice de votre Four à micro-ondes au format PDF gratuitement ! Retrouvez votre notice NN-TK81LCSCP - PANASONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NN-TK81LCSCP de la marque PANASONIC.
MODE D'EMPLOI NN-TK81LCSCP PANASONIC

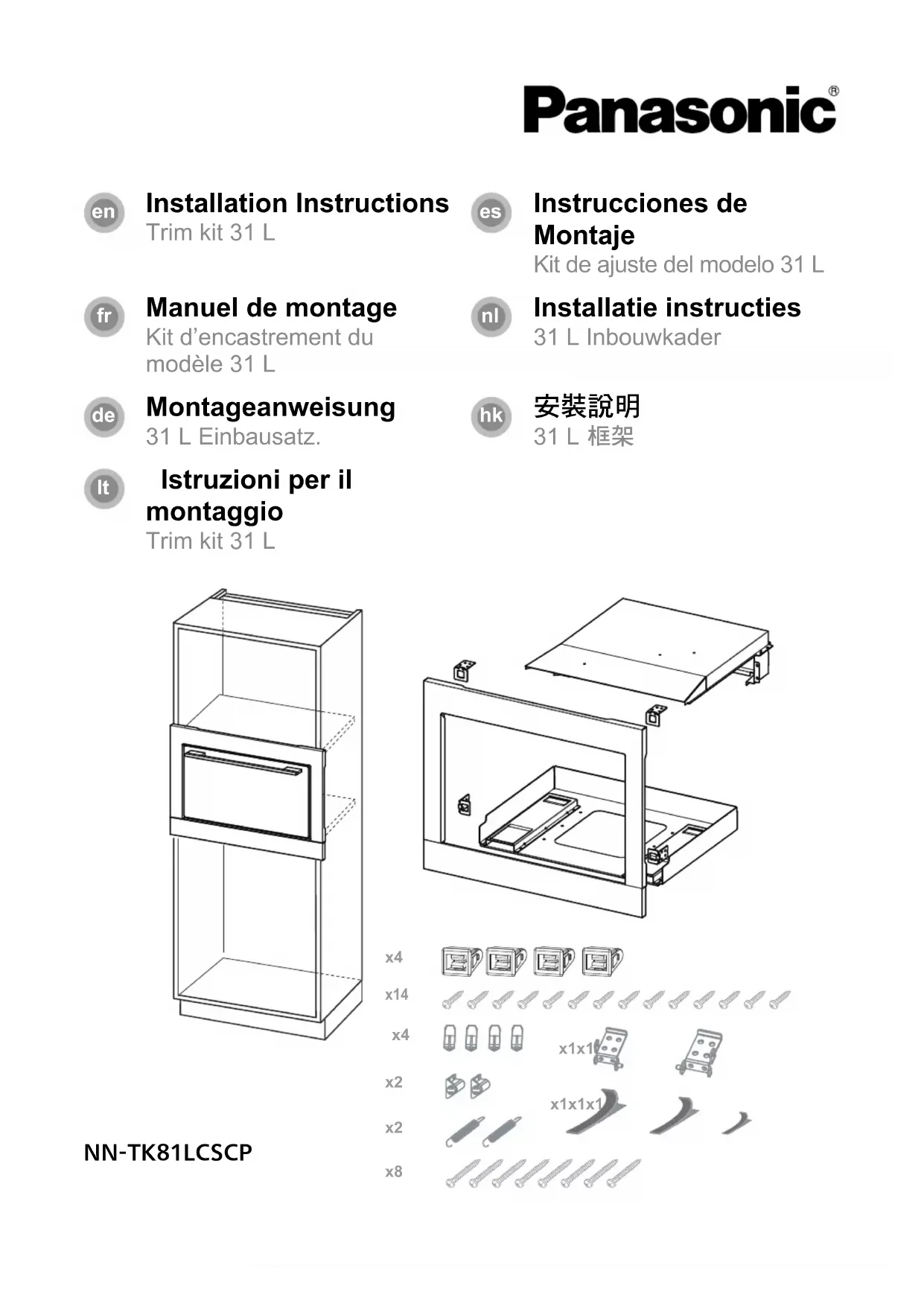

Manuel de montage Kit d’encastrement du modèle 31 L
Un four à micro-ondes ne doit pas être encastré dans une unité directement au dessus d’un four traditionnel avec ventilation par le haut. Cela invalidera votre garantie d’un an. 1. Ce kit d’encastrement peut être encastré.L’emplacement prévu doit avoir les dimensions intérieures mentionnées dans la fig.1, p.5-7. Une ventilation doit être prévue à l’arrière du meuble ; elle doit couvrir toute la hauteur du meuble et ne peut en aucun cas être obstruée. Dimensions minimales de l’espace de ventilation : 45 mm x 562 mm (fig.2, p.5-7). LA HAUTEUR MINIMUM POUR INSTALLER LE FOUR DOIT ÊTRE DE 850 MM.
2. Branchement électrique
L’appareil est fourni avec un cordon d’alimentation et peut être connecté uniquement à une prise de courant avec mise à la terre, conforme aux réglementations de sécurité en vigueur. Un commutateur bipolaire doit être installé conformément aux normes de sécurité en vigueur dans le cas où la prise de courant ne serait plus accessible après l’installation de l’appareil dans un meuble. 3. Le meuble doit être fixé solidement au mur afin d’obtenir une stabilité adéquate. La tablette inférieure du meuble doit pouvoir supporter un poids de 30 kg. 4. Si le four à micro-ondes doit être retiré du meuble et utilisé de manière isolée, les élément ajoutés doivent être retirés et le four remis dans son étal initial. Conservez ces instructions d’installation pour référence ultérieure de manière à pouvoir inverser le processus d’installation. PRENDRE GARDE DE NE PAS COINCER NI ENTORTILLER LE CÂBLE ÉLECTRIQUE. Le schéma peut différer légèrement du modèle de four en votre possession. Il vous sert seulement de référence. F0313CH10EP.indd Sec1:1F0313CH10EP.indd Sec1:1 2020/7/21 13:27:492020/7/21 13:27:492
Alignez le trou de la vis et serrez la vis.
Placez la plus longue bande adhésive sur le côté droit du four puis collez, placez deux bandes adhésives sur le dessus du four puis collez.
Percez six trous sur les deux côtés de l’armoire. (Utilisez le diagramme de position fourni)
Fixez le verrou à ressort à l’aide de longues vis. Le verrou à ressort doit être parallèle à l’armoire.
Alignez l’assemblage du support de base. Positionnez l’assemblage du support de base sur l’étagère de l’armoire. L’extrémité avant de l’assemblage du support de base doit s’aligner avec le bord avant de l’étagère.
Attachez l’assemblage du support de base.
Alignez la plaque de support gauche près du côté gauche de l’assemblage du support de base et à l’avant de l’armoire, puis serrez les deux vis.
9-1. Insérez la goupille de la plaque de support (côté gauche) dans le trou de goupille gauche du cadre de finition (en bas). 9-2. Ensuite, insérez la goupille de la plaque de support (côté droit) dans le trou de goupille droit du cadre de finition (en bas). 9-3. Alignez la plaque de support droit près du côté droit de l’assemblage du support de base et à l’avant de l’armoire, puis serrez les deux vis.
11-1: Fixez les supports de montage vers le haut. 11-2: Fixez les supports de montage vers le bas. (Utilisez les trous percés lors de l’étape 4 de la page 9.)
Insérez la prise dans le support de montage. Appuyez sur le côté gauche puis le côté droit de la prise jusqu’à ce qu’elle soit verrouillée. Remarque : La prise pourrait rompre s’il y a surpression sur la zone centrale.
Installez le cadre de finition. Placez la tête des pieux en position, puis appuyez sur la moulure pour enfoncer la partie basse.
Appuyez sur les deux côtés du cadre de finition (partie inférieure) pour l’ouvrir, ensuite vous pouvez retirer le réservoir d’eau et le bac d’égouttage.
Remarque : Le réservoir d’eau n’est pas disponible pour NN-CFxxx. L’illustration sert seulement de référence.
La partie supérieure et inférieure du cadre de finition ne sont pas alignées
2. La surface du cadre de finition n’est pas alignée
- Cause et remède L’assemblage du support de base n’est pas fixé au centre. Retirez le cadre de finition (en bas) et l’assemblage du support de base, puis installez- les à nouveau. Voir page 12. (Vue de face) (Vue de coté)
- Cause et remède Le support (en bas) n’est pas installé dans la position correcte. Retirez le support (en bas) et réinstallez-le selon la “ le Diagramme de position de fixation “. Voir page 16, (11-2).
- Cause et remède Les plaques de support ne sont pas installées dans la bonne position. Retirez la plaque de support et réinstallez-la. Voir page 13-14.
3. L’espace à côté du four n’est pas égal.
4. L’espace pour les côtés supérieurs et inférieurs du four n’est pas égal.
- Cause et Remède Les supports ne sont pas installés dans la bonne position. Veuillez réinstaller les 4 supports. Voir page 16.
- Cause et remède L’assemblage du support de base n’est pas fixé au centre. Retirez le cadre de finition (en bas) et l’assemblage du support de base, puis installez-les à nouveau. Voir page 12.
